CDVI VIRA20245048 User manual

Le choix de l’installateur
cdvigroup.com
VIRA20245048
VIRA2048
VIRA5024
VIRP20245048
VIRP2048
VIRP5024
Ventouses pour porte coupe-feu
Firedoor Electromagnetic door retainers
EN 1155 : 1997 + A1 : 2002 + AC : 2006
VIRP
VIRA
FRANCAIS
FR
ENGLISH
EN
09

2cdvigroup.com

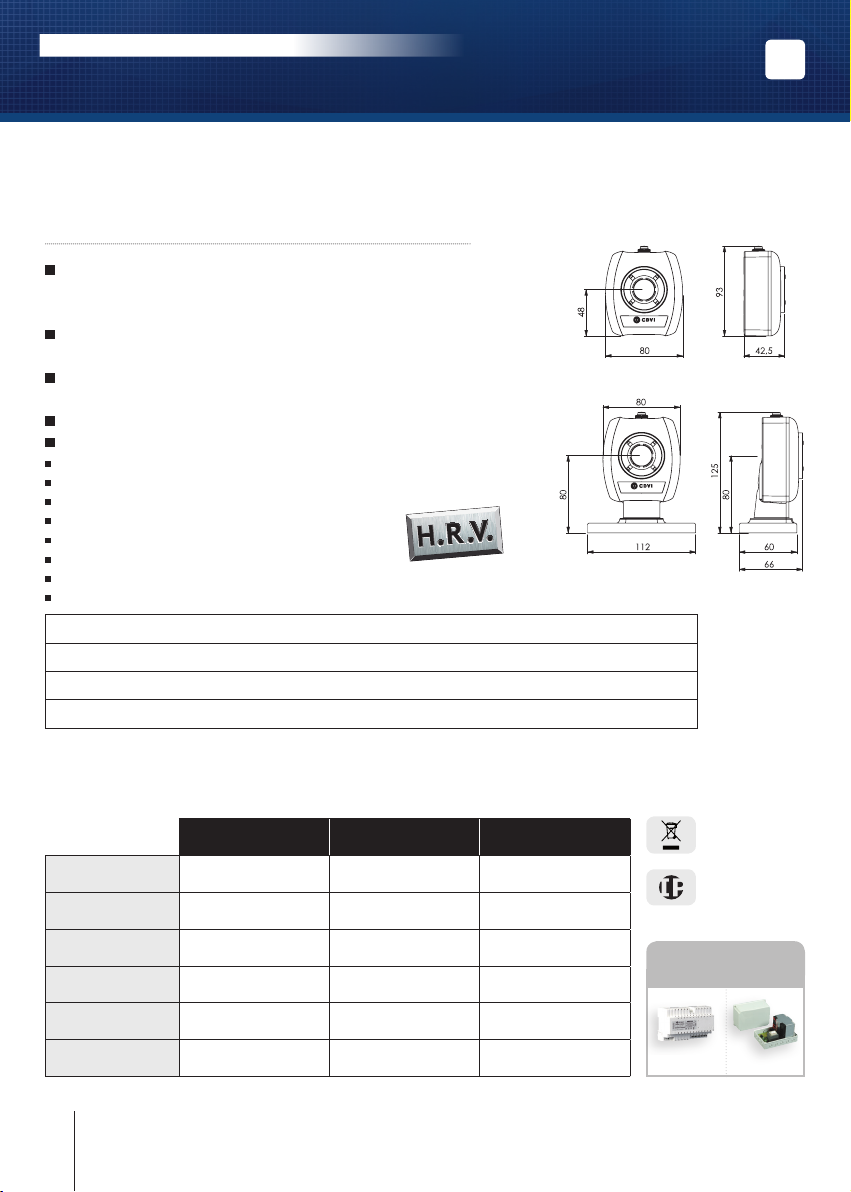

FR GAMME VIRA - VIRP
Ventouses pour porte coupe-feu
GAMME VIRA - VIRP
Ventouses pour porte coupe-feu
MANUEL D’INSTALLATIONMANUEL D’INSTALLATION
1] PRÉSENTATION PRODUIT
Merci pour l’achat de ce produit et pour la conance que vous accordez
à notre entreprise.
* Selon version.
Ces références sont destinées à être utilisées
comme dispositif de retenue électromagnétique
pour portes battantes.
En cas d’incendie, le dispositif libère la porte
par rupture de courant.
Bouton poussoir rouge pour la
dé-condamnation de proximité
Livrée avec une contre-plaque (xe et/ou articulée)
Force de rétention de 20 à 50 kg*
Fiabilité extrême, aucune pièce mécanique ne peut s’user
Protections électroniques intégrées
Facilité d’installation
Pas de magnétisme résiduel
Fonctionnement silencieux
Auto-alignement
Alimentations : 24 V ou 48 V*
Consommation : de 20 mA à 80 mA*
La déclaration de performance est disponible sur notre site web : www.cdvi.com
HAUTE RÉSISTANCE
AU VANDALISME
ARD24 BS24
Alimentations
préconisées
GAMME VIRA
GAMME VIRP
Force de rétention Alimentation consommation
VIRA20245048 20/50 Kg 24/48 Vdc 24/80 mA
VIRA2048 20 Kg 48 Vdc 24 mA
VIRA5024 50 Kg 24 Vdc 80 mA
VIRP20245048 20/50 Kg 24/48 Vdc 24/80 mA
VIRP2048 20 Kg 48 Vdc 24 mA
VIRP5024 50 Kg 24 Vdc 80 mA
DEEE
IP42
Certicat CE n° 0333-CPR-200011
Produits certiés : Dispositif de retenue électromagnétique pour porte battante
Classication normalisée : 3 5 3/7 1 1 4
Norme de référence : EN 1155 : 1997 + A1 : 2002 + AC : 2006
Contreplaque
articulée Contreplaque xe Varistance Etiquette Vis M5 Notice Ventouse
VIRA Ventouse VIRP
GAMME VIRA 1 1 1 1 - 1 1 -
GAMME VIRP 111141-1
2] RAPPELS ET RECOMMANDATIONS
Ce document est un guide de pose qui vous permettra de sécuriser l’installation en fonction des caractéristiques
du produit, du site et des contraintes environnementales.
NORME INCENDIE RELATIVE AUX ISSUES DE SECOURS
Dans le cas d’une installation de ventouses électromagnétiques sur des issues de secours, il est impératif
de s’assurer que ces accès seront automatiquement libres en cas d’alarme incendie, pour permettre
une évacuation des lieux. Les ventouses électromagnétiques installées sur des issues de secours doivent
impérativement être conforme à la norme incendie locale.
ALIMENTATION
Une ventouse électromagnétique fonctionne toujours en courant continu, impérativement en très basse tension de sé-
curité (TBTS). Nos ventouses électromagnétiques sont préconisées avec les alimentations de la gamme CDVI, toutefois,
d’autres alimentations peuvent être utilisées à la condition que celles-ci présentent une qualité et des
caractéristiques
équivalentes, notamment redressée, ltrée, régulée, protégé par fusible en primaire et secondaire.
CONSEIL D’INSTALLATION
- Dénir le niveau de sécurité de l’accès.
- Adapter la force de rétention maximum à ce niveau de sécurité.
- Sélectionner la ventouse électromagnétique en fonction de l’environnement.
- Bien s’assurer que le dormant et l’ouvrant, recevant ou supportant la ventouse, la contre-plaque et leurs
accessoires, soient solides et résistants dans le temps.
- Adapter les éléments de montage en fonction du type support recevant la ventouse et la contreplaque
(visserie, chevilles, accessoires,…).
- Dénir le passage des câbles pour en assurer la protection contre le vandalisme et les contraintes
environnementales (notamment par l’intermédiaire de exibles de porte, presse-étoupe, goulottes,
passe câbles, tubes plastiques, …).
ENTRETIEN
La ventouse et sa contreplaque disposent d’un revêtement spécique qui renforce la protection contre l’usure
et la corrosion. Ces produits nécessitent donc peu d’entretien. Néanmoins pour assurer une fonctionnalité
optimum, Il est recommandé de nettoyer régulièrement les surfaces en contact de la ventouse et de
sa contreplaque avec un chiffon et produits non abrasifs. Si des traces de corrosion venaient à apparaître,
il est recommandé de nettoyer et huiler légèrement ces mêmes surfaces en contact. Vérier et resserrer
régulièrement l’ensemble des xations de la ventouse. Il est nécessaire de mettre un frein-let sur la vis
pivot de la contreplaque.
3] ÉLÉMENTS FOURNIS
* Pour plus d’informations, rapprochez-vous de CDVI,
de l’organisme certié local ou du centre de sécurité du bâtiment.

3cdvigroup.com
FRFR GAMME VIRA - VIRP
Ventouses pour porte coupe-feu
GAMME VIRA - VIRP
Ventouses pour porte coupe-feu
MANUEL D’INSTALLATION
Merci pour l’achat de ce produit et pour la conance que vous accordez
à notre entreprise.
* Selon version.
BS24
Alimentations
préconisées
GAMME VIRP
DEEE
IP42
Contreplaque
articulée Contreplaque xe Varistance Etiquette Vis M5 Notice Ventouse
VIRA Ventouse VIRP
GAMME VIRA 1 1 1 1 - 1 1 -
GAMME VIRP 111141-1
2] RAPPELS ET RECOMMANDATIONS
Ce document est un guide de pose qui vous permettra de sécuriser l’installation en fonction des caractéristiques
du produit, du site et des contraintes environnementales.
NORME INCENDIE RELATIVE AUX ISSUES DE SECOURS
Dans le cas d’une installation de ventouses électromagnétiques sur des issues de secours, il est impératif
de s’assurer que ces accès seront automatiquement libres en cas d’alarme incendie, pour permettre
une évacuation des lieux. Les ventouses électromagnétiques installées sur des issues de secours doivent
impérativement être conforme à la norme incendie locale.
ALIMENTATION
Une ventouse électromagnétique fonctionne toujours en courant continu, impérativement en très basse tension de sé-
curité (TBTS). Nos ventouses électromagnétiques sont préconisées avec les alimentations de la gamme CDVI, toutefois,
d’autres alimentations peuvent être utilisées à la condition que celles-ci présentent une qualité et des
caractéristiques
équivalentes, notamment redressée, ltrée, régulée, protégé par fusible en primaire et secondaire.
CONSEIL D’INSTALLATION
- Dénir le niveau de sécurité de l’accès.
- Adapter la force de rétention maximum à ce niveau de sécurité.
- Sélectionner la ventouse électromagnétique en fonction de l’environnement.
- Bien s’assurer que le dormant et l’ouvrant, recevant ou supportant la ventouse, la contre-plaque et leurs
accessoires, soient solides et résistants dans le temps.
- Adapter les éléments de montage en fonction du type support recevant la ventouse et la contreplaque
(visserie, chevilles, accessoires,…).
- Dénir le passage des câbles pour en assurer la protection contre le vandalisme et les contraintes
environnementales (notamment par l’intermédiaire de exibles de porte, presse-étoupe, goulottes,
passe câbles, tubes plastiques, …).
ENTRETIEN
La ventouse et sa contreplaque disposent d’un revêtement spécique qui renforce la protection contre l’usure
et la corrosion. Ces produits nécessitent donc peu d’entretien. Néanmoins pour assurer une fonctionnalité
optimum, Il est recommandé de nettoyer régulièrement les surfaces en contact de la ventouse et de
sa contreplaque avec un chiffon et produits non abrasifs. Si des traces de corrosion venaient à apparaître,
il est recommandé de nettoyer et huiler légèrement ces mêmes surfaces en contact. Vérier et resserrer
régulièrement l’ensemble des xations de la ventouse. Il est nécessaire de mettre un frein-let sur la vis
pivot de la contreplaque.
3] ÉLÉMENTS FOURNIS
* Pour plus d’informations, rapprochez-vous de CDVI,
de l’organisme certié local ou du centre de sécurité du bâtiment.

4cdvigroup.com
FR
GAMME VIRA - VIRP
Ventouses pour porte coupe-feu
MANUEL D’INSTALLATION
VIRA - VIRP RANGE
Firedoor Electromagnetic door retainers
INSTALLATION MANUAL
4] RACCORDEMENT
Instructions :
- La ventouse de rétention peut être installée en partie haute ou basse.
- La ventouse se xe sur le mur et la contre-plaque sur la porte.
- S’assurer du bon alignement de la ventouse et de sa contre-plaque.
- La porte doit être équipée d’un ferme-porte
- Après avoir alimenté la ventouse, vérier le bon fonctionnement de l’ensemble.
- Quelle que soit la force du ferme-porte, s’assurer que la force d’arrachement nécessaire au
déclenchement manuel de la porte est :
1. Supérieure à 40 Nm, lorsque la ventouse est équipée d’un bouton de dé-condamnation accessible, au
regard de la norme EN1155.
2. Comprise entre 40 et 120 Nm lorsque la ventouse n’est pas équipée d’un bouton de dé-condamnation
ou que celui-ci est inaccessible,
au regard de la norme EN1155.
5] INSTALLATION
GAMME VIRA
Bouton rouge
NF
varistance
Alimentation
24 ou 48 V DC
Ventouse
GAMME VIRP
1] PRODUCT PRESENTATION
Thank you for buying our products and for the condence you placed
in our company.
All the references given below must be
used as electrically powered hold-open
devices for swing doors.
In case of re, the door is released.
Built-in red push button to release the door
manually (or for test purposes).
Supplied with a universal armature.
Holding force: 20 to 50kg*.
Extreme reliability, no mechanical parts subject to wear.
Integrated electronic protection.
Easy installation.
No residual magnetism.
Silent operation.
Power supply: 24V or 48V*.
Consumption: 20mA to 80mA*.
The Declaration of Performance is avalaible on our website : www.cdvi.com
* Depending on the version.
Holding force Power supply Consumption
VIRA20245048 20/50 Kg 24/48Vdc 24/80 mA
VIRA2048 20 Kg 48 Vdc 24 mA
VIRA5024 50 Kg 24 Vdc 80 mA
VIRP20245048 20/50 Kg 24/48Vdc 24/80 mA
VIRP2048 20 Kg 48 Vdc 24 mA
VIRP5024 50 Kg 24 Vdc 80 mA
EC certicat n° 0333-CPR-200011
Certied products : Electromagnetic swing door retainers
Standardized classication : 3 5 3/7 1 1 4
Reference standard : EN 1155 : 1997 + A1 : 2002 + AC : 2006

5cdvigroup.com
FR
GAMME VIRA - VIRP
Ventouses pour porte coupe-feu
EN
VIRA - VIRP RANGE
Firedoor Electromagnetic door retainers
INSTALLATION MANUAL
4] RACCORDEMENT
Instructions :
- La ventouse de rétention peut être installée en partie haute ou basse.
- La ventouse se xe sur le mur et la contre-plaque sur la porte.
- S’assurer du bon alignement de la ventouse et de sa contre-plaque.
- La porte doit être équipée d’un ferme-porte
- Après avoir alimenté la ventouse, vérier le bon fonctionnement de l’ensemble.
- Quelle que soit la force du ferme-porte, s’assurer que la force d’arrachement nécessaire au
déclenchement manuel de la porte est :
1. Supérieure à 40 Nm, lorsque la ventouse est équipée d’un bouton de dé-condamnation accessible, au
regard de la norme EN1155.
2. Comprise entre 40 et 120 Nm lorsque la ventouse n’est pas équipée d’un bouton de dé-condamnation
ou que celui-ci est inaccessible,
au regard de la norme EN1155.
5] INSTALLATION
GAMME VIRP
1] PRODUCT PRESENTATION
Thank you for buying our products and for the condence you placed
in our company.
All the references given below must be
used as electrically powered hold-open
devices for swing doors.
In case of re, the door is released.
Built-in red push button to release the door
manually (or for test purposes).
Supplied with a universal armature.
Holding force: 20 to 50kg*.
Extreme reliability, no mechanical parts subject to wear.
Integrated electronic protection.
Easy installation.
No residual magnetism.
Silent operation.
Power supply: 24V or 48V*.
Consumption: 20mA to 80mA*.
The Declaration of Performance is avalaible on our website : www.cdvi.com
* Depending on the version.
HIGH RESISTANCE
TO VANDALISM
ARD24 BS24
Recommended
power supplies
Holding force Power supply Consumption
VIRA20245048 20/50 Kg 24/48Vdc 24/80 mA
VIRA2048 20 Kg 48 Vdc 24 mA
VIRA5024 50 Kg 24 Vdc 80 mA
VIRP20245048 20/50 Kg 24/48Vdc 24/80 mA
VIRP2048 20 Kg 48 Vdc 24 mA
VIRP5024 50 Kg 24 Vdc 80 mA
EC certicat n° 0333-CPR-200011
Certied products : Electromagnetic swing door retainers
Standardized classication : 3 5 3/7 1 1 4
Reference standard : EN 1155 : 1997 + A1 : 2002 + AC : 2006
DEEE
IP42
VIRA RANGE
VIRP RANGE

6cdvigroup.com
EN VIRA - VIRP RANGE
Firedoor Electromagnetic door retainers
VIRA - VIRP RANGE
Firedoor Electromagnetic door retainers
INSTALLATION MANUALINSTALLATION MANUAL
4] ELECTRICAL CONNECTIONS
General instructions:
- The door retaining magnet must be mounted on the wall or oor.
- The armature plate is mounted on the door leaf. Ensure both parts are aligned correctly.
- The door must have a reliable door closer.
- Install the magnet and armature.
- Connect the power to the magnet and verify that the magnet holds the armature plate/door securely.
- Remove the power, or push the red test button, to ensure the magnet releases the armature, and allows
the door to freely close via the door closer.
- The power to apply to release the door from the door holder has to be minimum 40 Nm
in case of switch-off button visible and accessible, whatever the force applied by the door closer,
in accordance with EN1155 regulation. In case of non-accessible switch-off button or non-existing one, the
power to apply to release the door from the door holder, whatever the force applied by the door closer,
must be between 40 and 120Nm, in accordance with the EN1155 regulation.
5] INSTALLATION
2] REMINDERS AND RECOMMENDATIONS
The function of electromagnetic door retainers is to ensure the integrity of a redoor. This document is a
guide of installation which will allow you to complete the installation according to the characteristics of the
product, the site and the environmental requirements.
APPROVAL RELATIVE TO EMERGENCY EXITS:
In the case of an installation of redoor electromagnetic door retainers on emergency exits, it is imperative
to make sure that these exit points will be automatically free in case of re alarm, to open in the event of
a re alarm to allow evacuation of the premises. The redoor electromagnetic door retainers installed on
emergency exits must be in accordance with the re approval department.
POWER SUPPLY
A redoor electromagnetic door retainer always operates in DC current, a very low safety voltage. redoor
electromagnetic door retainers are recommended for use with power supplies manufactured by CDVI, howe-
ver, other power supplies may be used on condition that they are of equivalent quality and characteristics
rectied, ltered, regulated and protected by fuse in primary and secondary sectors.
MOUNTING RECOMMENDATIONS
- Dene the level of security of the access.
- Determine the maximum strength of holding force to this level of security.
- Select the redoor electromagnetic door retainer according to the environment .
- Indeed make sure that the frame and opening, receiving or supporting the redoor electromagnetic door
retainer , armature plate and their accessories, are solid and resistant to damage or wear over a period
of time.
- Dene the passage of cables to ensure the protection against the vandalism and the environmental
requirements (in particular through exible hoses of door, glands, gutters, cross cables, plastic tubes).
MAINTENANCE
The Electro magnet and armature plate have a specic treatment which strengthens the protection against wear
and corrosion. These products do not require high maintenance. Nevertheless to ensure optimum performance,
it is recommended to clean regularly the surfaces in contact of the electro magnet and armature plate with a cloth
and non abrasive products. If traces of corrosion appear, it is recommended to clean and oil the contact surfaces.
Check and tighten regularly all the xings of the Electro magnet and ensure that while the armature is able to pivot
on its mounting, the xing bolt is not liable to loosen (we recommend thread-lock for all xing bolts).
3] PACKAGE CONTENTS
Armature
plate
Fixed
armature
plate Varistor Label M5 screw Installation
manual
Magnetic
door
retainer
Magnetic
door
retainer
VIRA RANGE 1 1 1 1 - 1 1 -
VIRP RANGE 111141-1
* For more information, contact CDVI, the local re ofcer
or the safety ofcer responsible for the building.
VIRA RANGE

7cdvigroup.com
ENEN VIRA - VIRP RANGE
Firedoor Electromagnetic door retainers
VIRA - VIRP RANGE
Firedoor Electromagnetic door retainers
INSTALLATION MANUAL
4] ELECTRICAL CONNECTIONS
General instructions:
- The door retaining magnet must be mounted on the wall or oor.
- The armature plate is mounted on the door leaf. Ensure both parts are aligned correctly.
- The door must have a reliable door closer.
- Install the magnet and armature.
- Connect the power to the magnet and verify that the magnet holds the armature plate/door securely.
- Remove the power, or push the red test button, to ensure the magnet releases the armature, and allows
the door to freely close via the door closer.
- The power to apply to release the door from the door holder has to be minimum 40 Nm
in case of switch-off button visible and accessible, whatever the force applied by the door closer,
in accordance with EN1155 regulation. In case of non-accessible switch-off button or non-existing one, the
power to apply to release the door from the door holder, whatever the force applied by the door closer,
must be between 40 and 120Nm, in accordance with the EN1155 regulation.
5] INSTALLATION
Red Push
button NC
varistor
Input Voltage
24 or 48 Vdc
Electromagnetic
door retainer
2] REMINDERS AND RECOMMENDATIONS
The function of electromagnetic door retainers is to ensure the integrity of a redoor. This document is a
guide of installation which will allow you to complete the installation according to the characteristics of the
product, the site and the environmental requirements.
APPROVAL RELATIVE TO EMERGENCY EXITS:
In the case of an installation of redoor electromagnetic door retainers on emergency exits, it is imperative
to make sure that these exit points will be automatically free in case of re alarm, to open in the event of
a re alarm to allow evacuation of the premises. The redoor electromagnetic door retainers installed on
emergency exits must be in accordance with the re approval department.
POWER SUPPLY
A redoor electromagnetic door retainer always operates in DC current, a very low safety voltage. redoor
electromagnetic door retainers are recommended for use with power supplies manufactured by CDVI, howe-
ver, other power supplies may be used on condition that they are of equivalent quality and characteristics
rectied, ltered, regulated and protected by fuse in primary and secondary sectors.
MOUNTING RECOMMENDATIONS
- Dene the level of security of the access.
- Determine the maximum strength of holding force to this level of security.
- Select the redoor electromagnetic door retainer according to the environment .
- Indeed make sure that the frame and opening, receiving or supporting the redoor electromagnetic door
retainer , armature plate and their accessories, are solid and resistant to damage or wear over a period
of time.
- Dene the passage of cables to ensure the protection against the vandalism and the environmental
requirements (in particular through exible hoses of door, glands, gutters, cross cables, plastic tubes).
MAINTENANCE
The Electro magnet and armature plate have a specic treatment which strengthens the protection against wear
and corrosion. These products do not require high maintenance. Nevertheless to ensure optimum performance,
it is recommended to clean regularly the surfaces in contact of the electro magnet and armature plate with a cloth
and non abrasive products. If traces of corrosion appear, it is recommended to clean and oil the contact surfaces.
Check and tighten regularly all the xings of the Electro magnet and ensure that while the armature is able to pivot
on its mounting, the xing bolt is not liable to loosen (we recommend thread-lock for all xing bolts).
3] PACKAGE CONTENTS
Armature
plate
Fixed
armature
plate Varistor Label M5 screw Installation
manual
Magnetic
door
retainer
Magnetic
door
retainer
VIRA RANGE 1 1 1 1 - 1 1 -
VIRP RANGE 111141-1
* For more information, contact CDVI, the local re ofcer
or the safety ofcer responsible for the building.
VIRA RANGE VIRP RANGE

The installer’s choice
cdvigroup.com
Reference : G0301FR1000V05
Extranet : EXE-CDVI_IM FIREDOOR MAGLOCKS CMYK A5 EN-FR 05
All the information contained within this document (pictures, drawing, features, specications and dimensions) could be perceptibly different and can be changed without prior notice. Toutes les informations mentionnées à titre indicatif sur le présent document (photos, dessins, caractéristiques techniques et dimensions) peuvent varier et sont susceptibles de modications sans notication préalable.
*G0301FR1000V05*
CDVI Group
FRANCE (Siège social/Headquarter)
Phone: [phone]
CDVI SAS
FRANCE + EXPORT
31, av. du Général Leclerc
93500 PANTIN - France
Phone: [phone]
www.cdvi.com
CDVI AMERICAS
[CANADA - USA]
Phone: [phone]
www.cdvi.ca
CDVI BENELUX
[BELGIUM - NETHERLAND - LUXEMBOURG]
Phone: [phone]
www.cdvibenelux.com
CDVI TAIWAN
Phone: [phone]
www.cdvichina.cn
CDVI SUISSE
Phone: [phone]
www.cdvi.ch
CDVI CHINA
Phone: [phone]
www.cdvichina.cn
CDVI IBÉRICA
[SPAIN - PORTUGAL]
Phone: [phone]
www.cdviberica.com
CDVI ITALIA
Phone: [phone]
Fax: [phone]
www.cdvi.it
CDVI MAROC
Phone: [phone]
www.cdvi.ma
CDVI SWEDEN
[SWEDEN - DENMARK - NORWAY - FINLAND]
Phone: [phone]
www.cdvi.se
CDVI UK
[UNITED KINGDOM - IRELAND]
Phone: [phone]
www.cdvi.co.uk
