1. Piezas y componentes
2. Instrucciones de seguridad
3. Montaje
4. Funcionamiento
5. Limpieza y mantenimiento
6. Resolución de problemas
7. Especificaciones técnicas
8. Reciclaje de electrodomésticos
9. Garantía y SAT
04
07
08
09
13
16
17
18
18
48
51
52
53
58
60
61
62
62
63
66
67
68
72
75
76
77
77
78
81
82
83
87
90
91
91
92
19
22
23
24
28
31
32
32
32
33
36
37
38
42
45
46
47
47
INHALT
1. Teile und Komponenten
2. Sicherheitshinweise
3. Montage
4. Betrieb
5. Reinigung und Wartung
6. Problemlösung
7. Technische Spezifikationen
8. Entsorgung von alten Elektrogeräten
9. Technischer Kundendienst und Garantie
INDEX
1. Parts and components
2. Safety instructions
3. Assembly
4. Operation
5. Cleaning and maintenance
6. Troubleshooting
7. Technical specifications
8. Disposal of old electrical appliances
9. Technical support service and warranty
INDICE
1. Parti e componenti
2. Istruzioni di sicurezza
3. Montaggio
4. Funzionamento
5. Pulizia e manutenzione
6. Soluzioni dei problemi
7. Specifiche tecniche
8. Riciclaggio degli elettrodomestici
9. Garanzia e SAT
SOMMAIRE
1. Pièces et composants
2. Instructions de sécurité
3. Montage
4. Fonctionnement
5. Nettoyage et entretien
6. Résolution des problèmes
7. Spécifications techniques
8. Recyclage des électroménagers
9. Garantie et SAV
ÍNDICE
ÍNDICE
1. Peças e componentes
2. Instruções de segurança
3. Montagem
4. Funcionamento
5. Limpeza e mantenutenção
6. Resolução de problemas
7. Especificações técnicas
8. Reciclagem de eletrodomésticos
9. Garantia e SAT
Conga Serie 1290_Manual_GC.indd 3 25/7/18 7:36

4

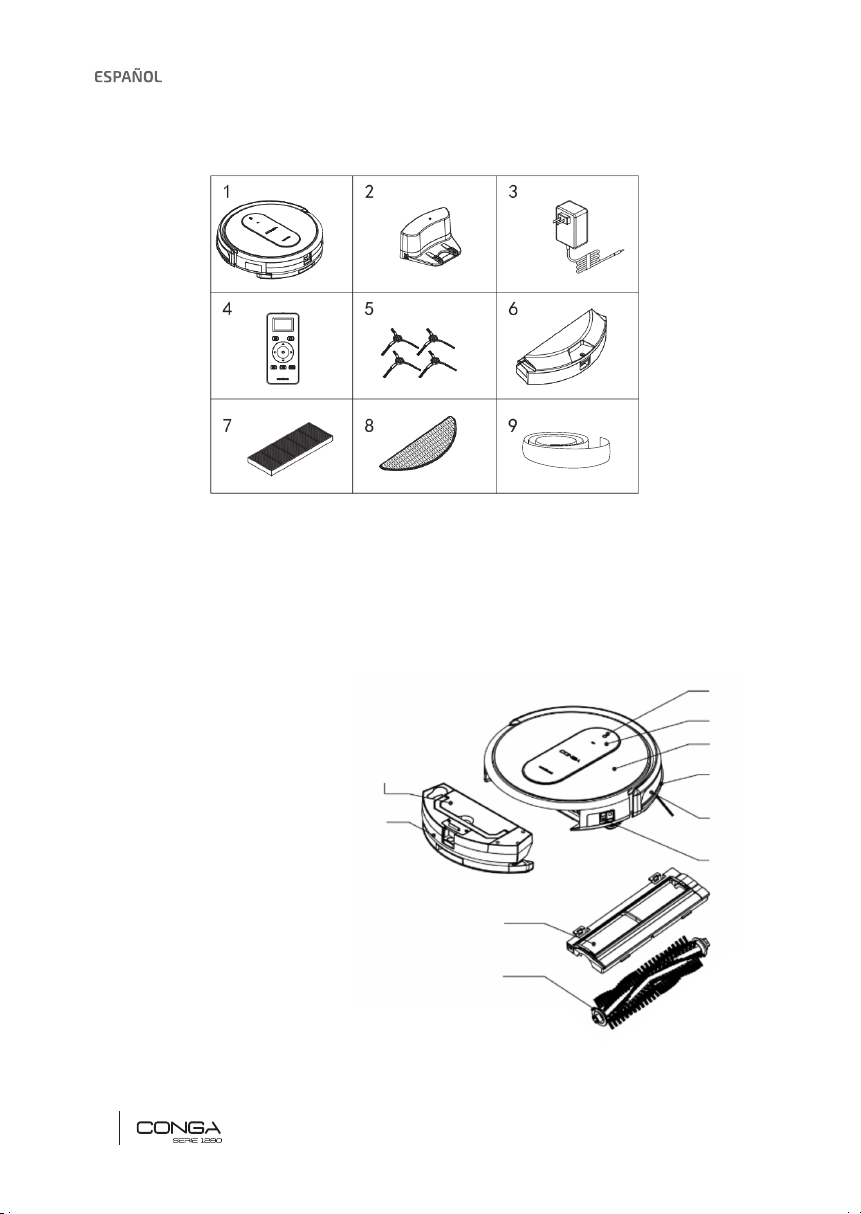

1. PIEZAS Y COMPONENTES
1. Cuerpo principal
2. Base de carga
3. Cargador
4. Mando a distancia
5. Cepillos laterales (4 unidades)
6. Depósito de suciedad
7. Filtro EPA (3 unidades)
8. Mopa (2 unidades)
9. Banda magnética

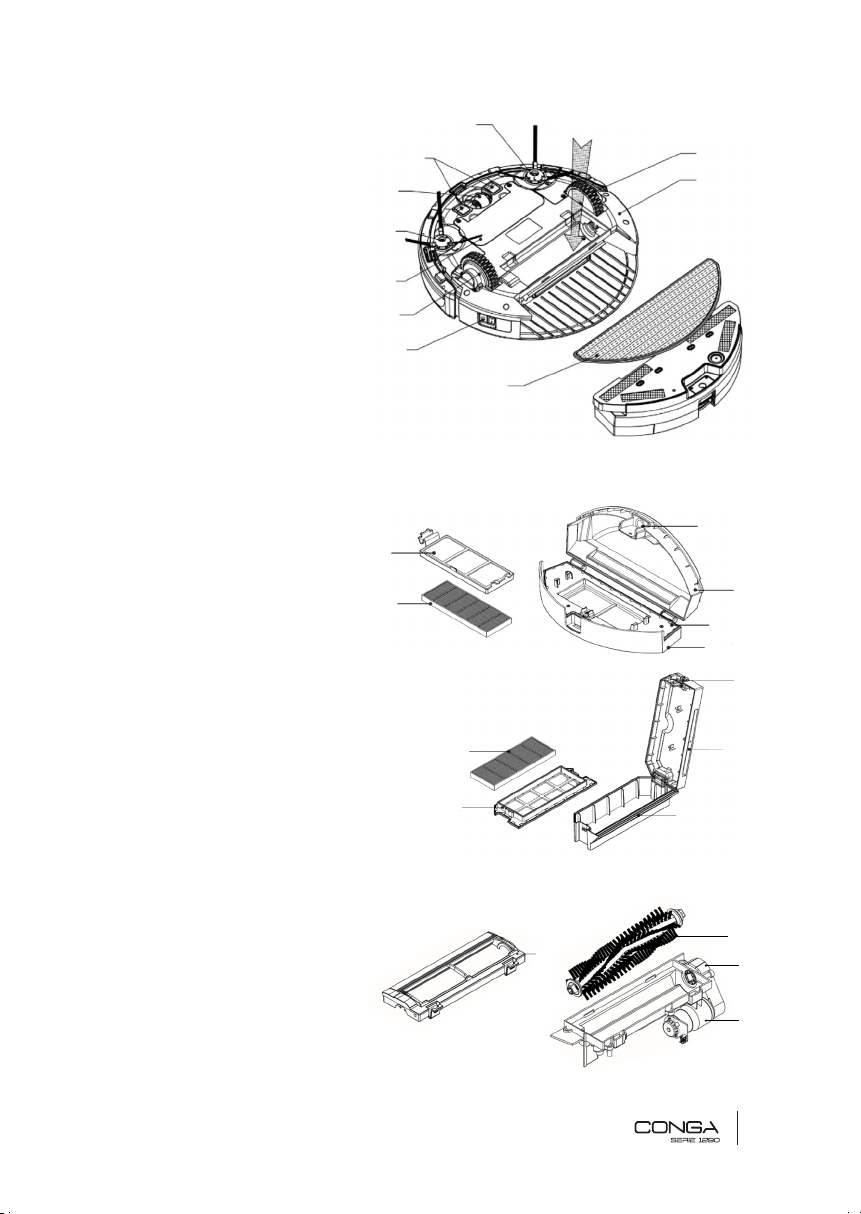

Cuerpo principal del robot
1. Depósito de suciedad
2. Depósito de agua
3. Botón táctil
4. Embellecedor
5. Carcasa
6. Sensor anticolisión
7. Parachoques
8. Interruptor de potencia
9. Tapa del cepillo central
10. Cepillo central
11. Cepillo izquierdo
12. Bornes de carga
13. Rueda omnidireccional
14. Cepillo derecho
10
8
6
4
2
9
7
5
3
1
Conga Serie 1290_Manual_GC.indd 4 25/7/18 7:36

5
ESPAÑOL
15. Tapa de la batería
16. Rueda derecha
17. Enchufe para carga
18. Mopa
19. Rueda izquierda
20. Carcasa inferior
Depósito de suciedad
4
6
5
3
2
1
1. Filtro primario
2. Filtro EPA
3. Botón de liberación del
depósito de suciedad
4. Tapa inferior del depósito de
suciedad
5. Separador del depósito de
suciedad
6. Tapa superior del depósito de suciedad
9
10
11
7
8
7. Filtro EPA
8. Separador del depósito de suciedad
9. Hebilla del depósito de suciedad
10. Tapa superior del depósito de suciedad
11. Tapa inferior del depósito de suciedad
Cepillos
1
4
3
2
1. Tapa del cepillo central
2. Cepillo
3. Soporte del cepillo central
4. Motor del cepillo central
17
15
14
16
20
19
13
11
12
18
Conga Serie 1290_Manual_GC.indd 5 25/7/18 7:36

6
Base de carga
14
3
2
1. Enchufe para carga
2. Tapa superior de la base de carga
3. Tapa media de la case de carga
4. Bornes de carga
Mando a distancia
1
2
3
4
5
8
7
6
1. Pantalla LED
2. Vuelta a casa
3. Botones de direcciones
4. Nivel de potencia
5. Intensidad del agua/ajustes de hora
6. Programación
7. Botón ON/OFF
8. Modo (solo funciona desde el modo standby)
Batería
• El mando a distancia funciona con 2 pilas de tipo AAA.
• Es posible que el dispositivo no reconozca el mando a distancia si se utiliza demasiado
cerca de la base de carga.
• Retire las pilas del interior del mando a distancia cuando el robot no se vaya a utilizar
durante un periodo largo de tiempo.
Conga Serie 1290_Manual_GC.indd 6 25/7/18 7:37

7
ESPAÑOL
2. INSTRUCCIONES DE SEGURIDAD
Lea las siguientes instrucciones atentamente antes de usar el producto. Guarde este manual
para referencias futuras o nuevos usuarios.
• Este producto debe utilizarse conforme a lo indicado en este manual de instrucciones.
Cecotec no se hará responsable de ningún daño o accidente que sea consecuencia del
uso inapropiado del producto.
• Asegúrese de que el voltaje de red coincida con el voltaje especificado en la etiqueta de
clasificación del producto y de que el enchufe tenga toma de tierra.
• El producto solo puede ser montado y desmontado por personal cualificado.
• No toque el cable, la toma de corriente ni el cargador con las manos mojadas.
• Mantenga el robot alejado de prendas de ropa, cortinas y materiales similares.
• No se siente ni coloque objetos afilados o pesados encima del dispositivo.
• No coloque el dispositivo cerca de fuentes de calor, sustancias inflamables o superficies
mojadas, ni permita que entre en contacto con agua u otros líquidos. No lo utilice en el
exterior.
• No utilice la base de carga sitiene el cable o elenchufe roto o si no funciona correctamente.
En caso de avería, contacte con el Servicio de Asistencia Técnica de Cecotec.
• No utilice el dispositivo en mesas, sillas o superficies elevadas donde tenga riesgo de
caerse.
• No ponga el producto en funcionamiento en lugares donde la temperatura sea inferior a
0 ºC o superior a 40 ºC.
• El dispositivo funciona únicamente con la batería y el cargador proporcionado. El uso
de otros componentes o accesorios podría conllevar riesgo de incendio, electrocución o
dañar el producto.
• Antes de poner el robot en funcionamiento, retire del suelo prendas de ropa, papeles,
cables u otros elementos que pudieran obstruirlo.
• El aparato no debe serusado por niños desde 0 hasta 8 años. Este electrodoméstico puede
ser usado por niños a partir de 8 años de edad si están continuamente supervisados.
• Este producto puede ser usado por personas con capacidades físicas, sensoriales o
mentales reducidas, o con falta de experiencia y conocimiento si están supervisados o
han recibido instrucción concerniente al uso delaparato de una forma segura y entienden
los riesgos que este implica.
• Supervise a los niños para asegurarse de que no jueguen con el producto. Es necesario
dar una supervisión estricta si el producto está siendo usado por o cerca de niños.
Conga Serie 1290_Manual_GC.indd 7 25/7/18 7:37

8

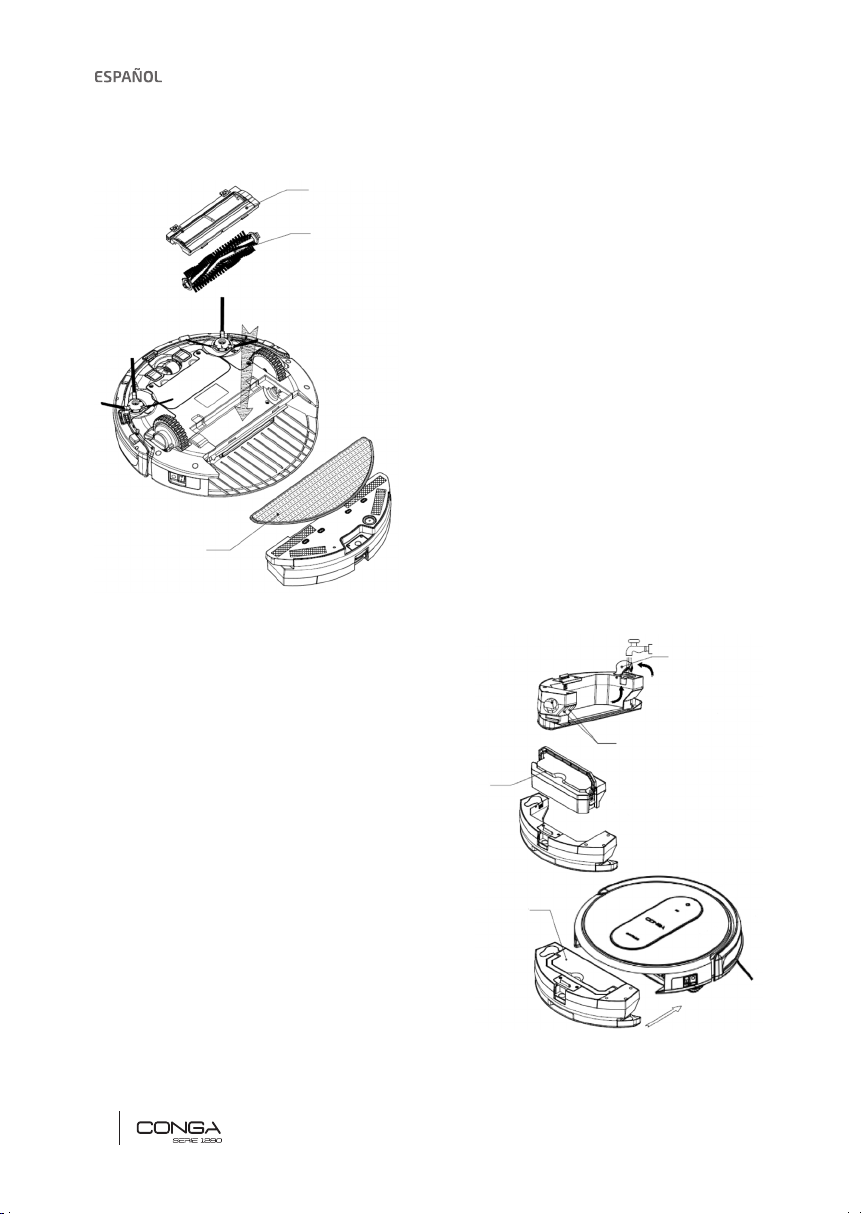

3. MONTAJE
3
1
2Instalación del cepillo central y de la mopa
1. Coloque el cepillo central en el cuerpo
principal del robot.
2. Ponga la tapa del cepillo central.
3. Ajuste la mopa a la parte trasera del
depósito y presione con la mano para
asegurarse de que está totalmente fijada.
Instalación del depósito de agua y de suciedad 4
5
6
7
4. Abra la apertura de llenado del depósito de
agua, rellénelo de agua y ciérrelo de nuevo
siguiendo las flechas del dibujo.
5. Seque completamente las placas de conexión.
6. Introduzca el depósito de suciedad dentro del
compartimento del depósito y baje el asa.
7. Introduzca eldepósito 2 en 1 (aguay suciedad)
en el cuerpo principal del producto.
Conga Serie 1290_Manual_GC.indd 8 25/7/18 7:37

9
ESPAÑOL
4. FUNCIONAMIENTO
1
2
PANTALLA TÁCTIL
1. Botón de encendido ON/OFF
2. Indicador luminoso de batería
Aviso: el botón cumple la misma función en el dispositivo y en el mando a distancia.
1. Botón de encendido ON/OFF
• Pulse para encender el robot.
• Desde el modo standby:
- Pulse para activar el modo de limpieza automática.
- Pulse durante 5 segundos para entrar en modo de suspensión.
• Durante el funcionamiento:
- Pulse para que el robot deje de limpiar.
• Durante la carga:
- Pulse para activar el modo de limpieza automática.
2. Indicador luminoso de batería
• Cuando la batería esté baja, la luz se iluminará en color rojo.
• La luz cambiará de rojo a azul de forma alterna durante la carga.
• La luz cambiará a azul y se quedará fija cuando la carga se haya completado.
CARGA DE LA BATERÍA
1. Base de carga
• Coloque la base de carga contra la pared.
• Retire los obstáculos de alrededor de la base de
carga cumpliendo con las distancias de seguridad
que se muestran en el siguiente dibujo.
• Encienda siempre el robot antes de colocarlo en
la base de carga.

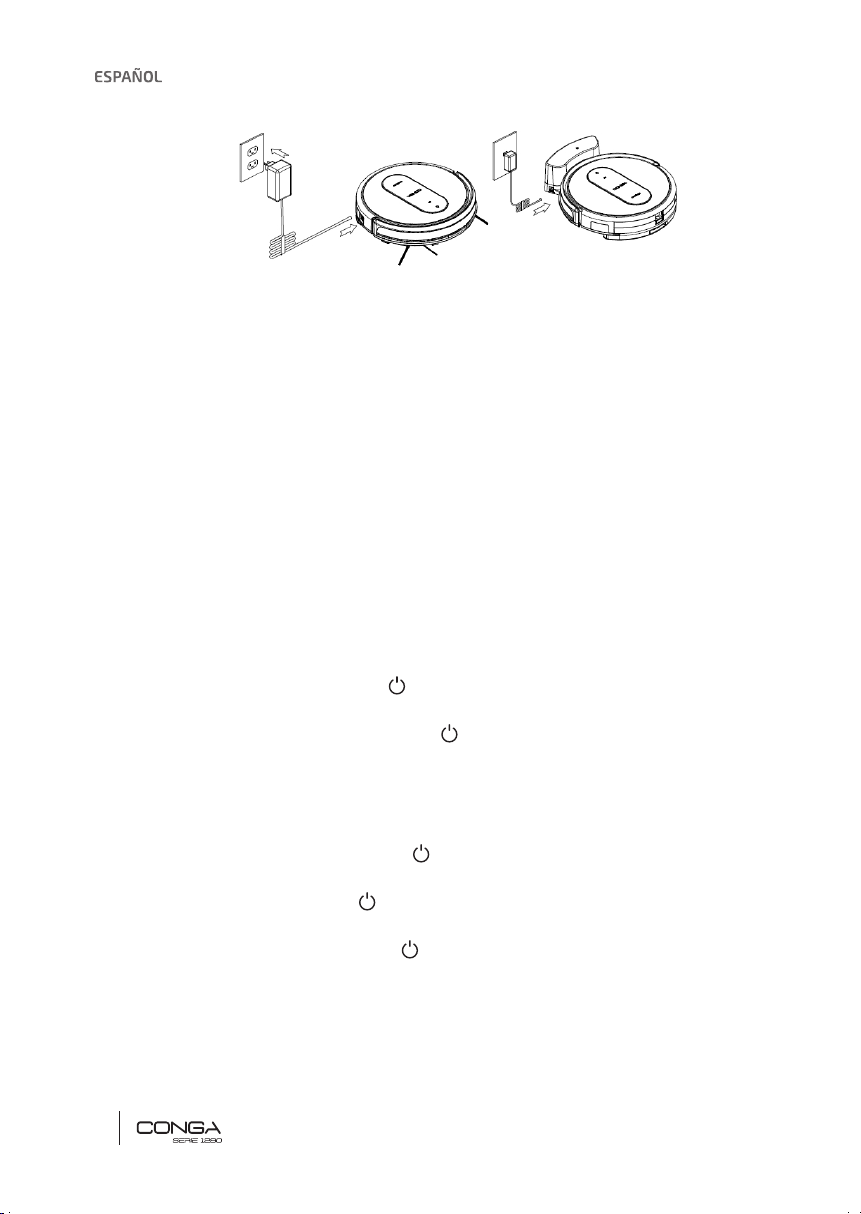

2. Conexión
• Conecte uno de los extremos del cargador al robot y el otro a la toma de corriente
(fig. A).
• Mientras la base de carga esté conectada a la toma de corriente, pulse en el
mando a distancia para que el robot acuda automáticamente a la base de carga
(fig. B).
Conga Serie 1290_Manual_GC.indd 9 25/7/18 7:37

10
B
A
Aviso:si durante el funcionamiento la batería está baja, el robot volverá de forma automática
a la base de carga antes de agotarse por completo.
3. Vida útil de la batería
Para alargar la vida útil de la batería siga los siguientes consejos:
• Deje que el robot se cargue 5 horas durante la primera carga.
• Cargue el robot lo antes posible cuando se quede sin batería.
• Si el robot no se va a utilizar durante un periodo largo de tiempo, cargue la batería al
completo, apague el robot y guárdelo en un lugar fresco y seco.
• Si el robot ha estado guardado durante mucho tiempo, permita que se cargue
durante 5 horas antes de volver a ponerlo en funcionamiento.
MANDO A DISTANCIA
ON/OFF/STANDBY/SUSPENSIÓN
1. ON/OFF/Standby
• Asegúrese de que el interruptor de potencia del robot está encendido.
• Desde el modo standby, pulse en el robot o en el mando a distancia para activar
el robot.
• Desde el modo de suspensión, pulse una vez para que el robot entre en modo
standby y púlselo de nuevo para que empiece a limpiar.
2. Standby
En este estado, el robot permanecerá encendido a la espera de ser accionado por el
usuario.
• Durante el funcionamiento, pulse para pausarlo y activar el modo standby.
3. Suspensión
Desde el modo standby, pulse en el robot o en el mando a distancia para activar el
robot.
• Durante el modo standby, pulse en el robot durante 5 segundos para suspender
el robot.
• Al estar 10 minutos inactivo durante el modo standby, el robot entrará en modo de
suspensión.
Conga Serie 1290_Manual_GC.indd 10 25/7/18 7:37

11
ESPAÑOL
INTENSIDAD DEL AGUA/AJUSTES DE HORA
1. Intensidad del agua
• Pulse para ajustar la intensidad del agua durante el modo de fregado.
Seleccione 1: alta, 2: media o 3: baja. La pantalla mostrará el número y el robot
emitirá los pitidos correspondientes.
2. Ajustes de hora
• Mantenga pulsado para acceder a los ajustes de la hora. Utilice los botones de
dirección para seleccionar la hora y los minutos deseados, y luego pulse para
guardar los ajustes.
POWER (POTENCIA)
• Pulse el botón POWER durante 3 segundos para seleccionar el nivel de la potencia
de succión. Elija entre 1: alta, 2: media o 3: baja. La pantalla mostrará el número y el
robot emitirá los pitidos correspondientes.
BOTONES DE DIRECCIÓN
Puede ajustar la dirección del robot desde el modo Standby o el modo auto.
• Pulse para dirigir el robot hacia adelante.
• Pulse para dirigir el robot hacia atrás.
• Pulse para dirigir el robot hacia la izquierda.
• Pulse para dirigir el robot hacia la derecha.

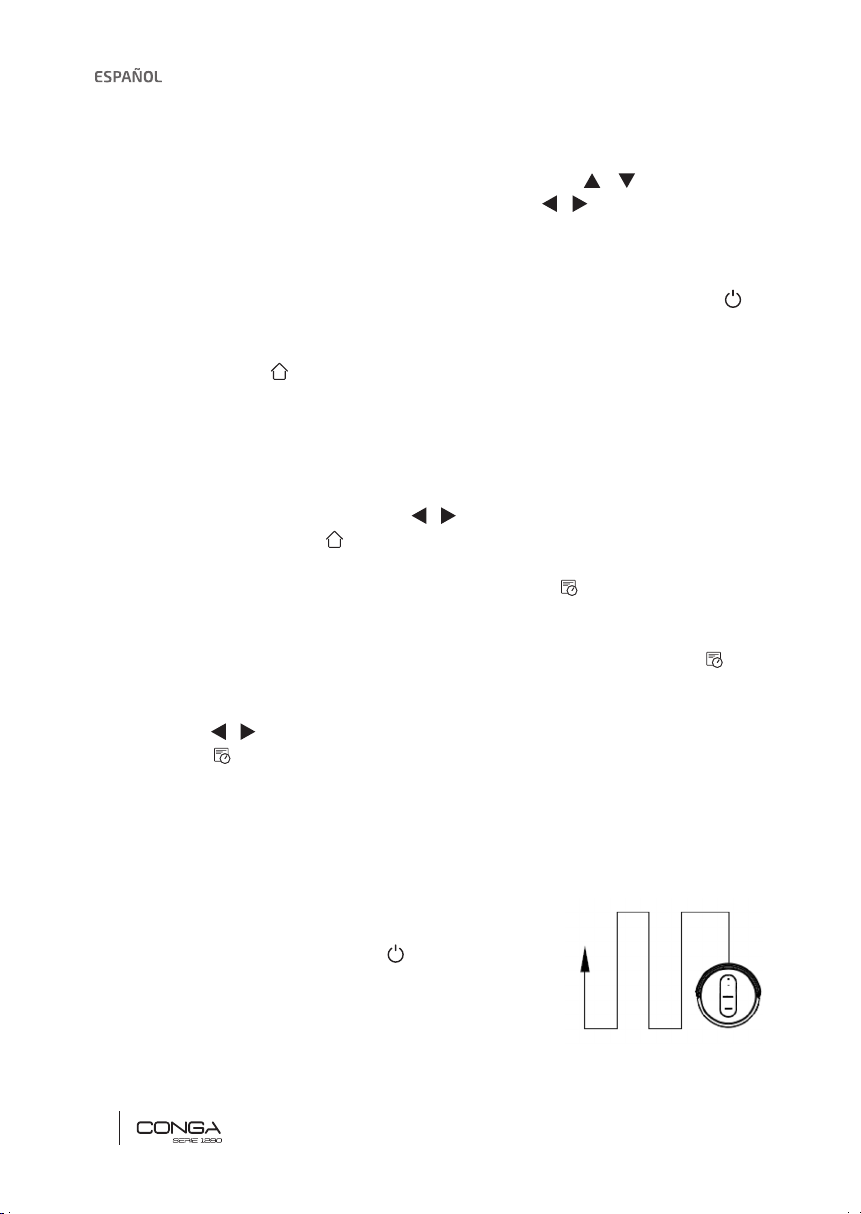

AJUSTE DE LA HORA Y PROGRAMACIÓN
La programación del robot debe llevarse a cabo desde el mando a distancia a través del botón
de programación .
1. Programación
Asegúrese de que el robot está encendido y en modo standby.
Acceder al modo de programación
• Pulse en el mando a distancia durante 3 segundos para entrar en el modo de
programación. La pantalla mostrará el día y la hora actual, el día de la semana
parpadeará y el icono de la hora se encenderá. Si el día actual ya se ha programado,
el icono de programación estará encendido.
Configurar el día
• Utilice los botones de dirección y para seleccionar de lunes a domingo y el día
seleccionado parpadeará.
• Pulse para confirmar el día de la semana seleccionado y el día seleccionado
cambiará a fijo.
Conga Serie 1290_Manual_GC.indd 11 25/7/18 7:37

12
Configurar la hora
• Cuando se haya confirmado la programación del día de la semana, los dígitos
de la hora parpadearán. Utilice los botones de dirección y para aumentar o
disminuir la hora y los minutos y utilice los botones y para cambiar de la hora
a los minutos. La hora puede aumentar o disminuir en intervalos de 1 hora y los
minutos en 30 minutos.
2. Confirmación y cancelación de la programación
• Tras haberlo configurado, apunte al robot con el mando a distancia y pulse . El
robot emitirá un pitido confirmando que los ajustes se han guardado correctamente
y el día programado se iluminará de forma fija.
• Pulseelbotón para cancelareldíaseleccionado.Eldía programadoanteriormente
se apagará en la pantalla y el día siguiente parpadeará.
• Siga los pasos anteriores para programar de nuevo el día deseado. Cuando se haya
guardado con éxito la programación completa, saldrá del modo de programación.
3. Cancelación de los ajustes de programación
• Desde los ajustes de programación, el día programado se encenderá y los días no
programados parpadearán. Pulse y para seleccionar de lunes a domingo.
• Luego, pulse el botón para cancelar el día seleccionado. La pantalla mostrará el
siguiente día.
• Cuando se haya cancelado la programación, pulse para salir del modo de
programación.
4. Comprobación de la programación
• Desde el modo de Standby o mientras el robot esté encendido, pulse para
comprobar la programación. Los días programados se iluminará de forma fija
excepto el día más cercano al día actual, que parpadeará.
• Pulse y para comprobar los días programados.
• Pulse en el mando a distancia para salir de forma manual de la interfaz de
comprobación de la programación.
Aviso: la pantalla mostrará la hora actualde forma automática tras 10 segundos de inactividad
sin necesidad de utilizar el mando a distancia.
MODOS DE LIMPIEZA
El robot ofrece diferentes modos de limpieza que se adaptan a distintas necesidades.
1. Modo de limpieza automática
• Desde el modo standby, pulse en el robot o en
el mando a distancia para que el robot comience a
limpiar deforma automática. Es el modo de limpieza
más frecuente y se utiliza para limpiar el 100 % de la
Conga Serie 1290_Manual_GC.indd 12 25/7/18 7:37

13
ESPAÑOL
superficie de la casa. El robot aspira la suciedad del suelo de forma automática de
una manera organizada y eficiente gracias a la memoria y a la navegación
giroscópica. Además, cambia de dirección al encontrarse con obstáculos durante la
ruta, y vuelve a la base de carga de forma inteligente y directa cuando termina la
limpieza.
2. Modo bordes: la pantalla mostrará MODE 1 y el robot limpiará a lo largo de los bordes.
3. Modo área: la pantalla mostrará MODE 2 y el robot limpiará zonas de 2 x 2 m.
4. Modo random: la pantalla mostrará MODE 3 y el robot empezará a limpiar de forma
aleatoria.
5. Modo DeepCleaning: la pantalla mostrará MODE 4 y el robot pasará 2 veces por el mismo
punto para llevar a cabo una limpieza más exhaustiva.
6. Modo de fregado
Pulse para acceder a los ajustes de la intensidad de agua y seleccione la intensidad
deseada, 1, 2 o 3 (vea la sección intensidad del agua/ajustes de hora).
• No use la mopa en exteriores.
• Retire las alfombras antes de poner el robot en funcionamiento bajo este modo.
• Cuando esté en funcionamiento, controle la cantidad de agua del depósito. Si se
vacía, rellénelo para continuar con el fregado.
• Retire el depósito de agua y la mopa antes de cargar el robot.
Aviso: para asegurar un fregado perfecto, moje la mopa antes de comenzar el fregado.
7. Programación de la limpieza
• El robot se puede programar para que funcione de forma
automática a la hora deseada.
8. Área restringida magnética
• Utilice la banda magnética proporcionada para delimitar
una determinada zona a la que el robot no podrá acceder para realizar la limpieza.
• Por ejemplo, coloque la banda magnética de marco a marco de una puerta para
restringir el paso del robot a una habitación.
5. LIMPIEZA Y MANTENIMIENTO
LIMPIEZA DE LOS CEPILLOS LATERALES
• Asegúrese de que los cepillos están en buenas condiciones.
• Si las cerdas se han deformado, sumerja el cepillo en agua caliente.
• Lleve a cabo una limpieza periódica para mantenerlos en buen estado.
Conga Serie 1290_Manual_GC.indd 13 25/7/18 7:37

14

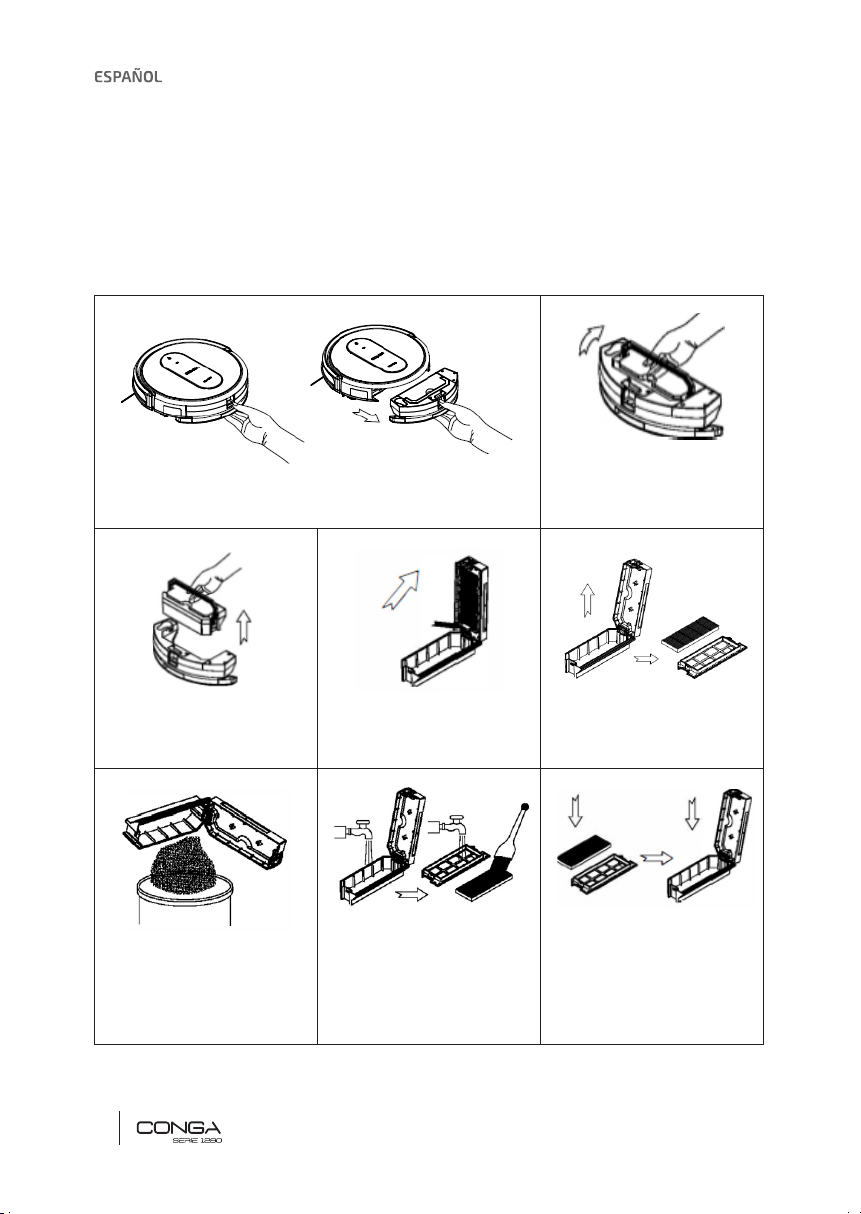

LIMPIEZA DEL DEPÓSITO DE AGUA, DE SUCIEDAD Y DE LOS FILTROS
• Vacíe y limpie el depósito de suciedad después de cada uso.
• Lave los filtros cada 15-30 días para alargar su vida útil.
• Seque los filtros completamente antes de colocarlos de nuevo en su posición.
• No exponga los filtros a luz solar directa.
• La vida útil del filtro primario y del EPA es de 6 meses como máximo.
Coja la parte inferior del depósito de suciedad y pulse el
botón de liberación para retirarlo.
Suba el asa del depósito
de suciedad.
Extraiga el depósito de
suciedad del de agua.
Abra la tapa del depósito
de suciedad.
Abra la tapa del depósito
de suciedad y saque el
filtro primario y el EPA.
Vacíe el depósito de
suciedad.
Lave el depósito de agua y
el filtro primario con agua.
Limpie el filtro EPA con un
cepillo, evite lavarlo con
agua.
Introduzca el filtro
primario y el EPA en el
depósito de suciedad.
Conga Serie 1290_Manual_GC.indd 14 25/7/18 7:37

15
ESPAÑOL

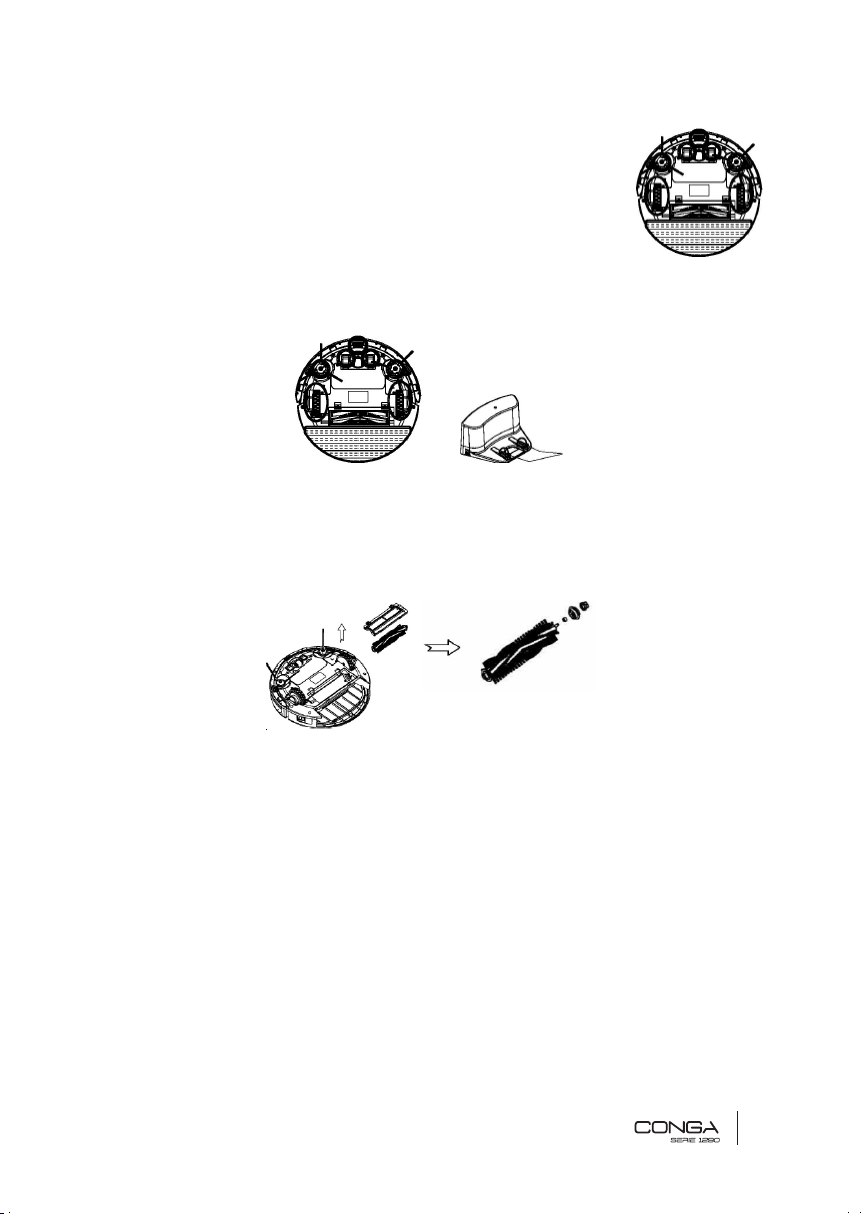

LIMPIEZA DE LOS SENSORES Y LAS RUEDAS
• Utilice un paño suave y húmedo para limpiar las ruedas y los
sensores.
LIMPIEZA DE LOS BORNES DE CARGA
• Utilice un paño suave y húmedo para limpiar los bornes de
carga del robot y de la base de carga.
• Utilice un paño seco para limpiar los bornes de carga si no hacen buena conexión.
LIMPIEZA DEL CONJUNTO DEL CEPILLO CENTRAL
• Retire elconjunto del cepillo centraldel cuerpo principal delproducto, separe la tapa
del cepillo y límpielos de forma separada.
• El cepillo se puede lavar con agua y jabón.
ADVERTENCIA: no vuelva a introducir el cepillo central en su posición a menos que esté
completamente seco.
REPOSICIÓN DE LA BATERÍA
1. Retire los tornillos de la tapa de la batería con un destornillador.
2. Quite la tapa de la batería.
3. Retire la cinta aislante de ambos lados de la batería y sáquela.
4. Desconecte el cable conector que une la batería al robot.
5. Introduzca la nueva batería y asegúrese de que la pegatina está mirando hacia arriba.
6. Conecte el cable de la batería al robot.
7. Coloque la batería dentro del compartimento.
8. Vuelva a atornillar los tornillos a la tapa de la batería.
Conga Serie 1290_Manual_GC.indd 15 25/7/18 7:37

16
Aviso: utilice únicamente la batería originalproporcionada por Cecotec, el uso de otra diferente
podría dañar el producto.
6. RESOLUCIÓN DE PROBLEMAS
Error Causa Solución Pantalla/botones Pitidos
1
El interruptor de
encendido está
apagado duran-
te la carga.
Compruebe si el inte-
rruptor está apagado
y acciónelo.
La pantalla del robot
se ilumina. 1 pitido largo.
2
Error del sensor
anticaída iz-
quierdo.
Coloque el robot sobre
una superficie plana y
estable.
La pantalla del robot
se ilumina en color
azul y parpadea rápi-
damente.
1 pitido largo.
3Error del sensor anticaída dere-
cho.
La pantalla del robot
se ilumina en color
azul y parpadea lenta-
mente.
1 pitido largo.
4Error del sensor anticaída
frontal.
1 pitido largo.
5La rueda iz- quierda no toca
el suelo.
1 pitido largo.
6La rueda dere- cha no toca el
suelo.
1 pitido largo.
7Error del sensor anticolisión
izquierdo.
Limpie o desbloquee
los sensores anticoli-
sión y parachoques.
La pantalla del robot
se ilumina en color
azul y rojo de forma
fija.
1 pitido largo.
8Error del sensor anticolisión
derecho.
1 pitido largo.
9Error del sensor anticolisión
frontal.
1 pitido largo.
Conga Serie 1290_Manual_GC.indd 16 25/7/18 7:37

17
ESPAÑOL
10 Error de la rue-
da izquierda. Compruebe si las ruedas o los cepillos
están atascados o
bloqueados y límpie-
los.
La pantalla del robot
se ilumina y cambia de
azul a rojo.
1 pitido largo.
11 Error de la rue-
da derecha. 1 pitido largo.
12 Error del cepillo
izquierdo. 1 pitido largo.
13 Error del cepillo
derecho. 1 pitido largo.
14 Error del venti-
lador del motor. 1 pitido largo.
15 Error del cepillo
central. 1 pitido largo.
17 Batería baja. Cargue el robot. El indicador de batería se ilumina en color
rojo.
4 pitidos
largos.
Aviso:
Si ninguna de las soluciones anteriores resuelve el problema, pruebe lo siguiente:
1. Apague y vuelva a encender el robot.
2. Contacte con el Servicio de Atención Técnica de Cecotec.
7. ESPECIFICACIONES TÉCNICAS
Modelo: Conga Serie 1290
Referencia del producto: 05145/05146/05147
100-240 V, 50/60 Hz
Battery: 14.4 V, 2600 mAh
Made in China | Diseñado en España
Conga Serie 1290_Manual_GC.indd 17 25/7/18 7:37

18
8. RECICLAJE DE ELECTRODOMÉSTICOS
La directiva europea 2012/19/UE sobre Residuos de Aparatos Eléctricos y Electrónicos
(RAEE) especifica que los electrodomésticos no deben ser reciclados con el resto de los
desperdicios municipales. Dichos electrodomésticos han de ser desechados de forma
separada, para optimizar la recuperación y reciclaje de materiales y, de esta manera, reducir el
impacto que puedan tener en la salud humana y el medioambiente. El símbolo del contenedor
tachado le recuerda su obligación de desechar este producto de forma correcta. Si el producto
en cuestión cuenta con una batería o pila para su autonomía eléctrica, esta deberá extraerse
antes de ser desechado y ser tratada a parte como un residuo de diferente categoría.
Para obtener información detallada acerca de la forma más adecuada de desechar sus
electrodomésticos y/o las correspondientes baterías, el consumidor deberá contactar con las
autoridades locales.
9. GARANTÍA Y SAT
Este producto tiene una garantía de 2 años desde la fecha de compra, siempre y cuando se
conserve y envíe la factura de compra, el producto esté en perfecto estado físico y se le dé un
uso adecuado tal y como se indica en este manual de instrucciones.
La garantía no cubrirá:
• Si el producto ha sido usado fuera de su capacidad o utilidad, maltratado, golpeado,
expuesto a la humedad, sumergido en algún líquido o substancia corrosiva, así como
cualquier otra falta atribuible al consumidor.
• Si el producto ha sido desarmado, modificado o reparado por personas no autorizadas
por el SAT oficial de Cecotec.
• Si la incidencia ha sido originada por el desgaste normal de las piezas debido al uso.
El servicio de garantía cubre todos los defectos de fabricación durante 2 años en base a la
legislación vigente, excepto piezas consumibles. En caso de mal uso por parte del usuario el
servicio de garantía no se hará responsable de la reparación.
Si en alguna ocasión detecta una incidencia con el producto o tiene alguna consulta, póngase
en contacto con el Servicio de Asistencia Técnica oficial de Cecotec a través del número de
teléfono [phone].
Conga Serie 1290_Manual_GC.indd 18 25/7/18 7:37

ENGLISH
19
1. PARTS AND COMPONENTS
1. Main body
2. Charging base
3. Charger
4. Remote control
5. Side brushes (4)
6. Dust tank
7. EPA filter (3)
8. Mop cloth (2)
9. Magnetic stripe
Robot main’s body
1. Dust tank
2. Water tank
3. Touch button
4. Trim
5. Housing
6. Anti-collision sensor
7. Bumper
8. Power switch
9. Main brush cover
10. Main brush
11. Left brush
12. Charging terminals
13. Omnidirectional wheel
14. Right brush
10
8
6
4
2
9
7
5
3
1
Conga Serie 1290_Manual_GC.indd 19 25/7/18 7:37

ENGLISH
20
15. Battery cover
16. Right wheel
17. Charging socket
18. Mop
19. Left wheel
20. Bottom housing
Dust tank
1. Primary filter
2. EPA filter support
3. Dust tank release button
4. Dust tank bottom cover
5. Dust tank baffle
6. Dust tank upper cover
7. EPA filter
8. Dust tank baffle
9. Dust tank buckle
10. Dust tank upper cover
11. Dust tank lower cover
Brushes
1
4
3
2
1. Main brush cover
2. Brush
3. Main brush support
4. Main brush motor
17
15
14
16
20
19
13
11
12
18
4
6
5
3
2
1
9
10
11
7
8
Conga Serie 1290_Manual_GC.indd 20 25/7/18 7:37
