Cequent ROLA 59600 User manual

Product Code:
Product Name:
www.rolaproducts.com
59600N Rev B 0807
59600
Roof Top Ski Carrier
Cequent Towing Products - Plymouth, MI
Technical Service: [phone]
Please read all instructions carefully before assembly, installation and/or use of this product.
WARNING: This carrier is designed to carry (6) pairs of skis or (4) snowboards maximum.
WARNING: Distribute your skis or snowboards evenly.
WARNING: Securely fasten load to ski carrier. Make sure all bolts, screws, straps and plastic knobs are firmly attached
before every trip and check regularly during the trip.
WARNING: Check security of all cargo carrier attachments and load at fuel and rest stops.
WARNING: Check for clearance between sunroof and cargo carrier before operating sunroof. (if equipped)
WARNING: Do not carry any loads wider than your vehicle.
WARNING: Do not drill or weld to this product.
DO NOT EXCEED the vehicle manufacturer’s cross bar rating.

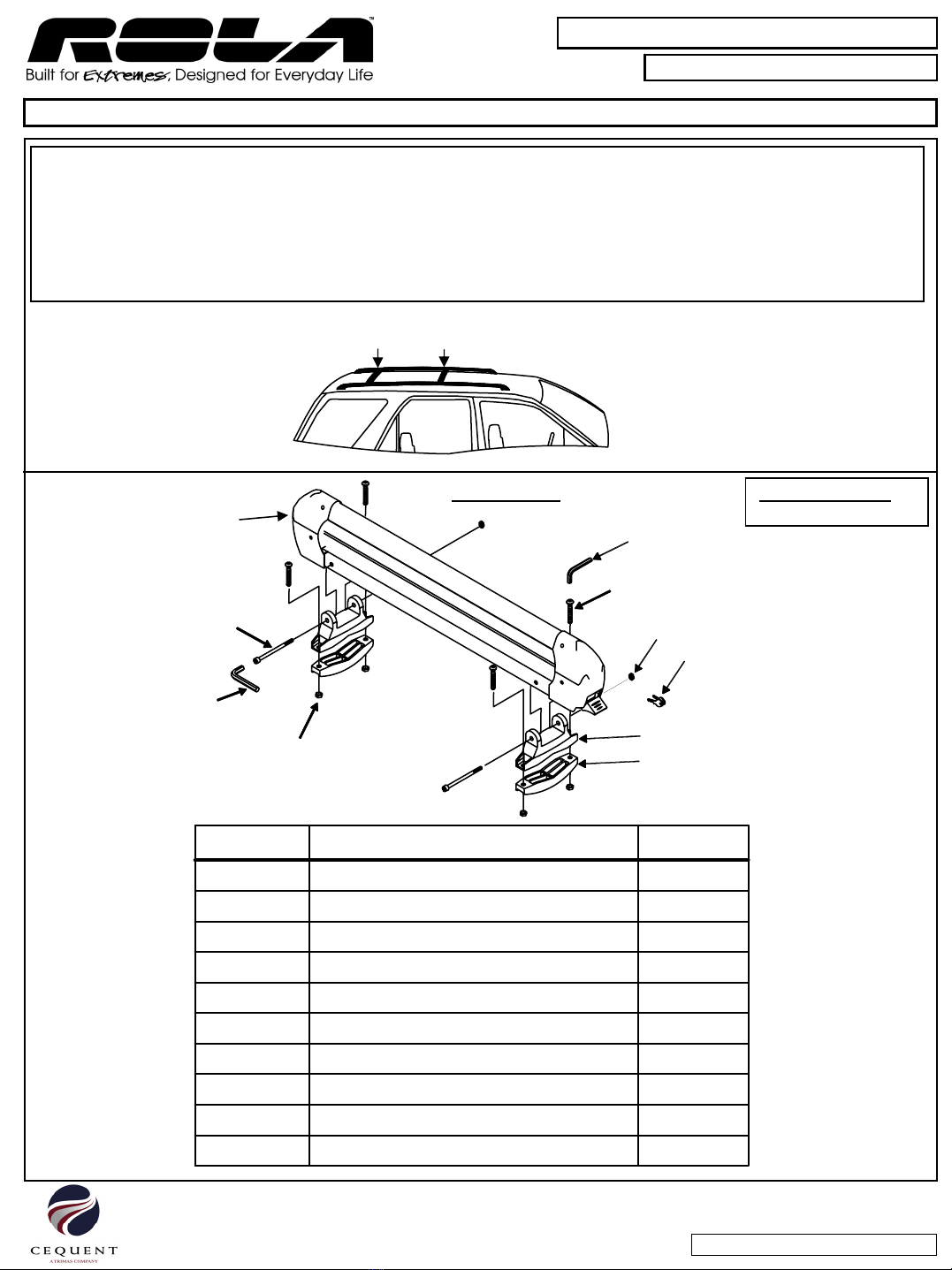

PARTS LIST: TOOLS REQUIRED:
Tape Measure
(A)
(D)
(J)
(F)
(H)
(K)
(G)
(E)
(B)
(C)
PART DESCRIPTION QTY.
A Ski Carrier hood 2
B Top Clamp 4
C Bottom clamp 4
D Hex Cap Screw, 6mm x 90mm Long 4
E Cap Screw, 6mm x 40mm Long 8
F Hex nut, 6mm 8
G Hex Lock Nut (Nylon Insert) 4
H Hex wrench 5mm 1
J Hex wrench 4mm 1
KKey 2
Page 1

Product Code:
Product Name:
www.rolaproducts.com
59600N Rev B 0807
59600
Roof Top Ski Carrier
Cequent Towing Products - Plymouth, MI
Technical Service: [phone]
Please read all instructions carefully before assembly, installation and/or use of this product.

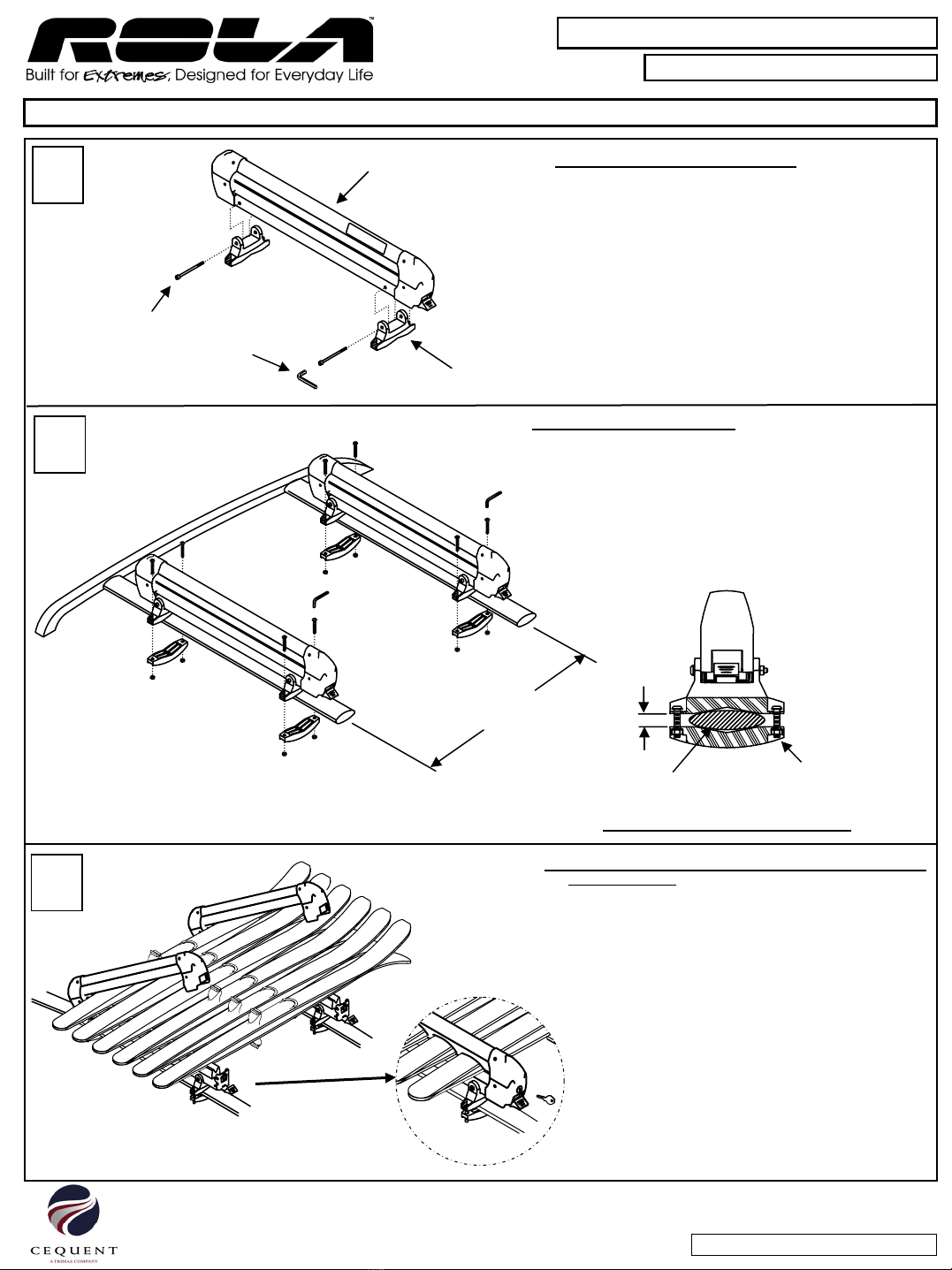

1ASSEMBLE SKI CARRIER
• Attach the top mounting clamp to the ski carrier
with the 6 mm x 90 mm long screws.
• Tighten screws using the 5 mm hex wrench
provided.
Hex wrench
6 mm x 90 mm
long screw
Ski carrier
Top mounting clamp
2
ATTACH SKI CARRIER
• To attach ski carrier to vehicle cross-bar, place ski
carrier on top of cross-bar and install the bottom
clamp around bottom of cross-bar and secure with
the 6 mm x 40 mm long screws.
• Center the ski carrier and tighten screws using the
4 mm hex wrench provided.
• Adjust cross-bars to fit skis or snowboards.
(30” approximately).
1.00”
MAX.
Page 2
3
CROSS-BAR
30” approx.
MINIMUM 3 THREADS
PAST HEX NUT
SIDE VIEW OF MOUNTING CLAMP
LOADING SKIS OR SNOWBOARDS TO CARRIER
• Open ski carrier and load skis into carrier with tips
facing to the rear.
See step 4 for mounting options
• To close the carrier, push the hood down firmly
until it engages the latch.
• Use key to lock both ski carrier hoods.

Product Code:
Product Name:
www.rolaproducts.com
59600N Rev B 0807
59600
Roof Top Ski Carrier
Cequent Towing Products - Plymouth, MI
Technical Service: [phone]
Please read all instructions carefully before assembly, installation and/or use of this product.

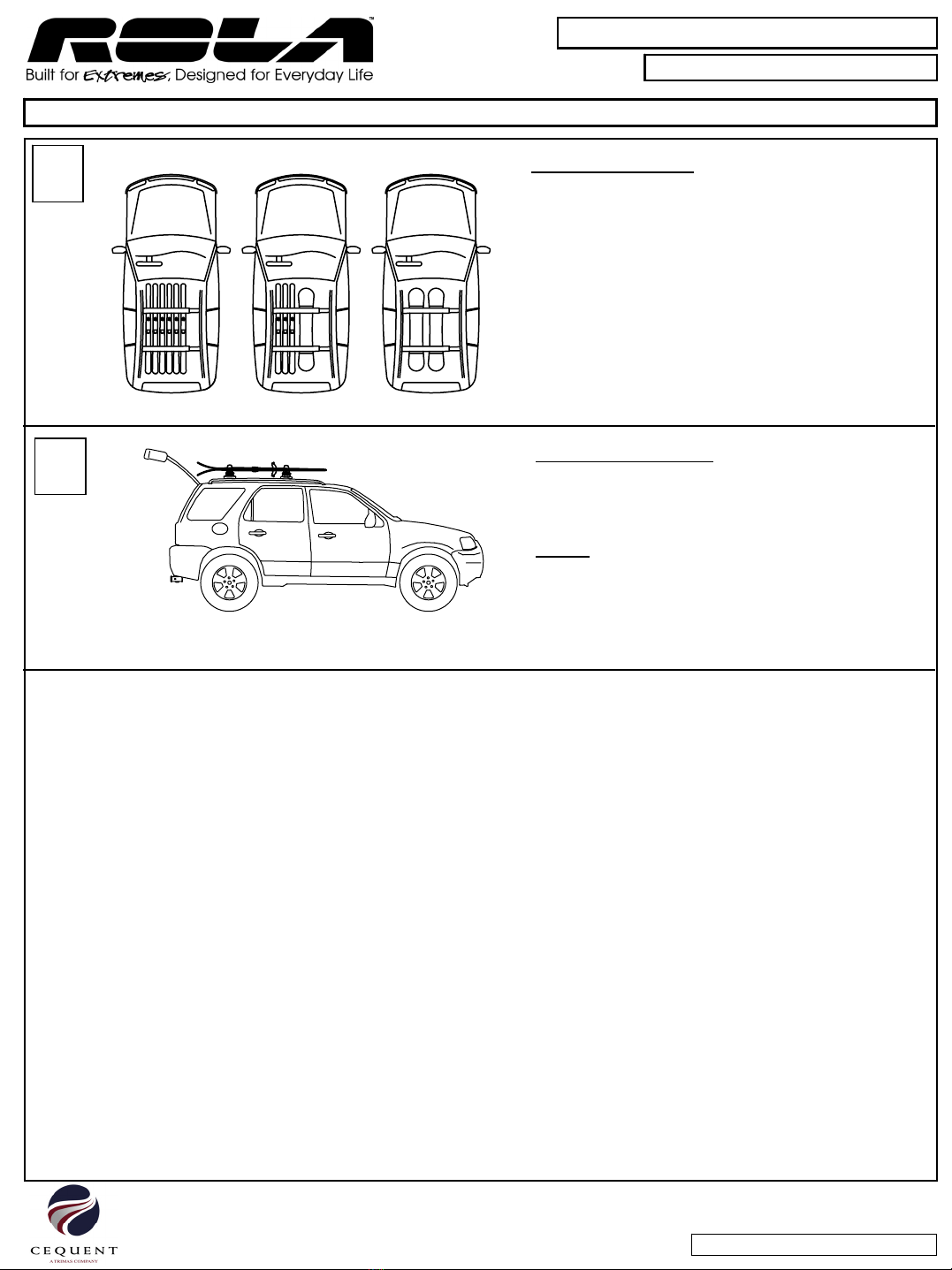

4MOUNTING OPTIONS
• This ski carrier is designed to carry a maximum of
(6) pairs of skis or (4) snowboards.
• See figure 4 for mounting options.
5CHECK INSTALLATION • Check clearance between skis and vehicle’s
hatch.
• Make sure ski carriers are secure by pulling side-
to-side.
NOTE: The ski carriers should not move on
cross bars when tightened properly.
CAUTION: Interference may be unavoidable on some vehicles.
IMPORTANT NOTES:
•Do not exceed maximum capacity of ski carrier or vehicle cross-bar rating.
• Securely fasten skis or snowboards to carrier.
• Make sure all knobs, bolts, screws, straps, and locks are firmly attached, tightened and locked before every use.
• Check security of load and fasteners at fuel and rest stops.
• Remove ski carrier and accessories when they are not in use and before entering automatic car washes.
• Record key number and keep in a safe place. For key replacement, contact
Cequent Towing products at 800-632-3290.
CAUTION:
• Do not allow harsh chemicals, road salt, or mud to accumulate on the product for an extended period of time.
• Wash the product with mild soap and water only and a non-abrasive cloth.
Page 3

Product Code:
Product Name:
www.rolaproducts.com
59600N Rev B 0807
59600
Roof Top Ski Carrier
Cequent Towing Products - Plymouth, MI
Technical Service: [phone]
Veuillez lire attentivement toutes les instructions avant l’assemblage, l’installation et/ou l’utilisation de ce produit.
AVERTISSEMENT : Ce porte-skis est conçu pour transporter six (6) paires de skis ou quatre (4) planches à neige au maximum.
AVERTISSEMENT : Répartir les skis ou planches à neige uniformément.
AVERTISSEMENT : Attacher d’une façon sécuritaire la charge au porte-skis. Avant le voyage et à intervalles réguliers pendant,
s’assurer que tous les boulons, vis, courroies et boutons de plastique sont serrés adéquatement.
AVERTISSEMENT : Par mesure de sécurité, vérifier la charge et toutes les attaches du porte-skis lors des haltes à la station-service ou
l'aire de repos.
AVERTISSEMENT : Avant d’actionner le toit ouvrant, vérifier son dégagement par rapport au porte-skis. (si le véhicule en est équipé)
AVERTISSEMENT : Ne pas transporter de charge excédant la largeur du véhicule.
AVERTISSEMENT : Ne pas percer ni souder ce produit.
NE PAS EXCÉDER la capacité nominale de la traverse spécifiée par le fabricant du véhicule.

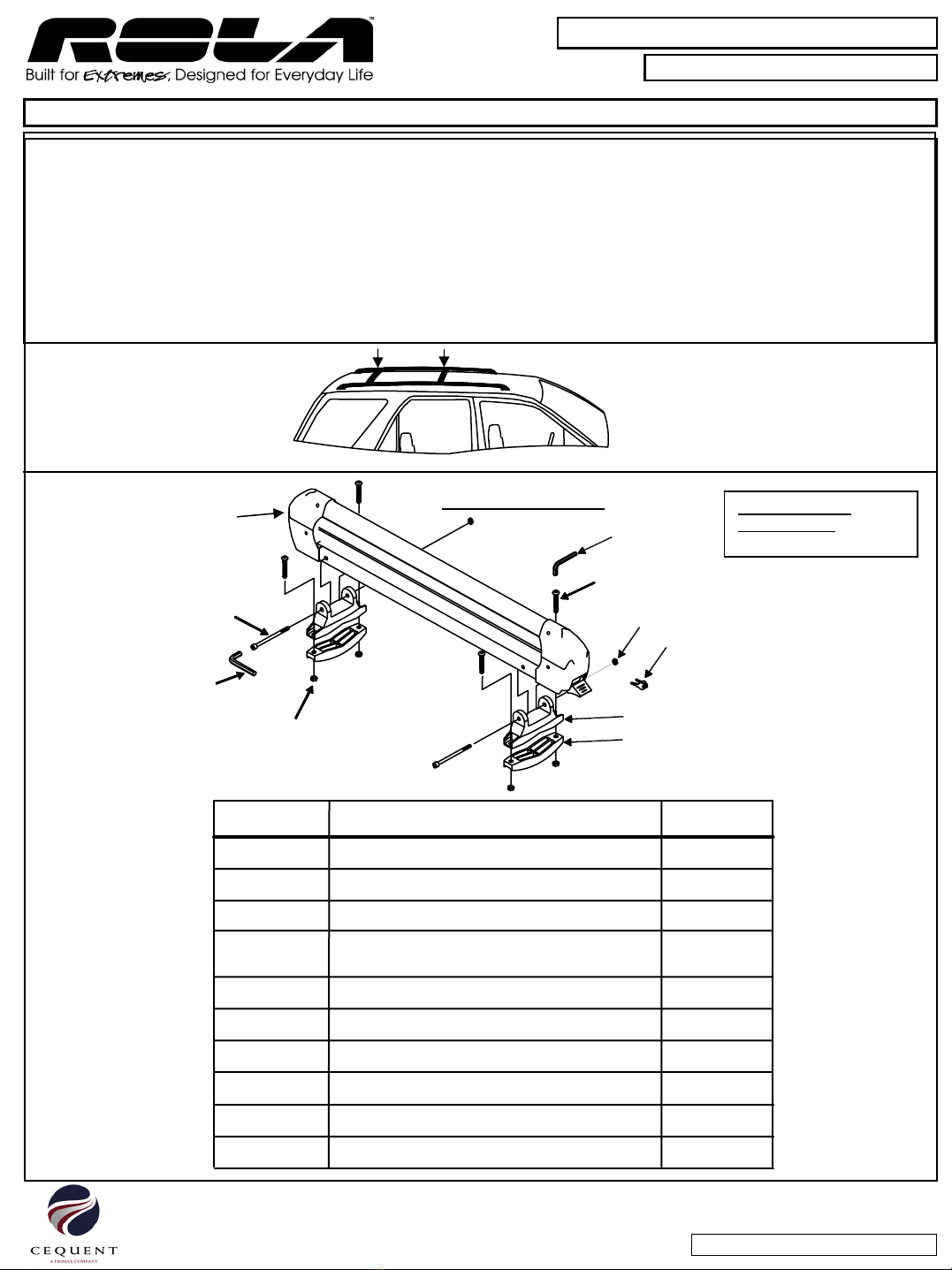

OUTILS REQUIS :
Ruban à mesurer
NOMENCLATURE DES PIÈCES
2ClefsK
1Clé hex. 5 mmJ
1Clé hex. 4 mmH
8Écrou hex., 6 mmF
8Vis d’assemblage, 6 mm x 40 mm longE
4Vis d’assemblage hex., 6 mm x 90 mm longD
4Bride inférieureC
4Bride supérieureB
2Capot du porte-skisA
QTÉDESCRIPTIONPIÈCE
Écrou serrure hex., 6 mm 4
G
(A)
(D)
(J)
(F)
(H)
(K)
(G)
(E)
(B)
(C)
Page 4

Product Code:
Product Name:
www.rolaproducts.com
59600N Rev B 0807
59600
Roof Top Ski Carrier
Cequent Towing Products - Plymouth, MI
Technical Service: [phone]
Veuillez lire attentivement toutes les instructions avant l’assemblage, l’installation et/ou l’utilisation de ce produit.
1ASSEMBLAGE DU PORTE-SKIS
•Fixer les brides supérieures sur le porte-skis à
l’aide des vis 6 mm x 90 mm long.
• Serrer les vis à l’aide de la clé hexagonale 5 mm
fournie.
Clé hexagonale
Vis 6 mm x 90 mm long
Porte-skis
Bride supérieure
2
FIXATION DU PORTE-SKIS
•Placer le porte-skis sur le dessus des traverses du
véhicule, puis installer les brides inférieures autour
du bas des traverses et fixer à l’aide des vis 6 mm
x 40 mm long.
•Centrer le porte-skis puis serrer les vis à l’aide de
la clé hexagonale 4 mm fournie.
•Ajuster les traverses en fonction des skis ou
planches à neige.
(30 po / 76,2 cm environ).
1,00”
MAX.
TRAVERSE
30” approx.
MINIMUM DE 3 FILETS
DÉPASSANT DU BOULON
VUE DE PROFIL DES BRIDES
3INSTALLATION DES SKIS OU PLANCHES À NEIGE SUR
LE PORTE-SKIS
•Ouvrir le porte-skis et y placer les skis, pointes
vers l’arrière.
Se reporter à l’étape 4 pour les configurations
d’installation.
•Pour fermer le porte-skis, pousser sur les capots
fermement vers le bas jusqu'à ce qu’ils
s’enclenchent dans les loquets.
•Utiliser la clef pour verrouiller les deux capots du
porte-skis.
Page 5

Product Code:
Product Name:
www.rolaproducts.com
59600N Rev B 0807
59600
Roof Top Ski Carrier
Cequent Towing Products - Plymouth, MI
Technical Service: [phone]
Veuillez lire attentivement toutes les instructions avant l’assemblage, l’installation et/ou l’utilisation de ce produit.
4CONFIGURATIONS D’INSTALLATION
•Ce porte-skis est conçu pour transporter six (6)
paires de skis ou quatre (4) planches à neige au
maximum.
•Voir la figure 4 pour les configurations
d’installation.
5VÉRIFICATION DE L’INSTALLATION •Vérifier le dégagement entre les skis et le hayon
du véhicule.
•Vérifier la solidité de l’installation en tirant le
porte-skis d’un côté à l’autre.
REMARQUE : Le porte-skis ne doit pas se
déplacer sur les traverses lorsqu’il est fixé
correctement.
MISE EN GARDE : Il se peut que l’ouverture du hayon soit inévitablement gênée sur certains modèles.
REMARQUES IMPORTANTES :
•Ne pas excéder la capacité de charge maximale du porte-skis ou des traverses du véhicule.
•Attacher d’une façon sécuritaire les skis ou planches à neige au porte-skis.
•S’assurer que tous les boutons de serrage, les boulons, les vis, les courroies et les verrous sont fixés, serrés et,
s’il y a lieu, verrouillés adéquatement.
•Vérifier la sûreté de la charge et des fixations lors des haltes à la station-service ou l’aire de repos.
•Enlever le porte-skis et les accessoires lorsqu’ils ne servent pas et avant d’entrer dans un lave-auto
automatique.
•Prendre note du numéro de clef et le conserver dans un lieu sûr. Pour obtenir une clef de rechange,
communiquer avec Cequent Towing products au 1 800-632-3290.
MISE EN GARDE :
•Ne pas laisser des produits chimiques puissants, du sel de voirie ou de la boue s’accumuler sur le produit
pendant une longue période de temps.
•Laver le produit seulement avec du savon doux, de l’eau et un chiffon non-abrasif.
Page 6

Product Code:
Product Name:
www.rolaproducts.com
59600N Rev B 0807
59600
Roof Top Ski Carrier
Cequent Towing Products - Plymouth, MI
Technical Service: [phone]
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
ADVERTENCIA: Este cargador está diseñado para cargar (6) pares de esquís o (4) tablas de nieve como máximo.
ADVERTENCIA: Distribuya los esquís o tablas de manera uniforme.
ADVERTENCIA: Amarre firmemente la carga al cargador de esquís. Cerciórese de que todos los pernos, tornillos, tiras y
perillas plásticas estén firmemente amarradas antes de cada desplazamiento y verifique con frecuencia
durante el viaje.
ADVERTENCIA: Revise la seguridad de todos los amarres del cargador y la carga en las paradas para combustible y
para descanso.
ADVERTENCIA: Revise el espacio entre techo corredizo y el cargador antes de operar el techo corredizo. (si el vehículo
tiene uno)
ADVERTENCIA: No lleve cargas más anchas que el vehículo.
ADVERTENCIA: No perfore ni suelde este producto.
HERRAMIENTAS
NECESARIAS:
Cinta de medir
NO SUPERE la calificación máxima del travesaño que indica el fabricante del vehículo.
2LlaveK
1Llave hexagonal 5 mm
J
1Llave hexagonal 4 mmH
8Tuerca hexagonal, 6 mmF
8Tornillo de cabeza, 6 mm x 40 mm de largoE
4
Tornillo de cabeza hexagonal, 6 mm x 90 mm
de largoD
4Abrazadera inferiorC
4Abrazadera superiorB
2Capucha del cargador de esquísA
Cant.DESCRIPCIÓN:PARTE
Tuerca cerradura hexagonal, 6 mm
G4
LISTA DE PARTES:
(A)
(D)
(J)
(F)
(H)
(K)
(G)
(E)
(B)
(C)
Página 1

Product Code:
Product Name:
www.rolaproducts.com
59600N Rev B 0807
59600
Roof Top Ski Carrier
Cequent Towing Products - Plymouth, MI
Technical Service: [phone]
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
1ENSAMBLE DEL CARGADOR DE ESQUÍS
• Una la abrazadera de montaje superior al
cargador de esquís con los tornillos 6 mm x 90
mm de largo.
• Apriete los tornillos con la llave hexagonal de 5
mm que se incluye.
Llave hexagonal
Tornillo 6 mm x 90 mm
de largo
Cargador de esquís
Abrazadera de montaje superior
2
UNIÓN DEL CARGADOR DE ESQUÍS
• Para unir el cargador de esquís al travesaño del
vehículo, coloque el cargador de esquís encima
del travesaño e instale la abrazadera inferior
alrededor de la parte inferior del travesaño y
asegure con los tornillos de 6 mm x 40 mm de
largo.
• Centre el cargador de esquís y apriete los tornillos
usando la llave hexagonal de 4 mm que se
suministró.
• Ajuste los travesaños para que los esquís o tablas
de nieve encajen.
(30” aprox.).
1.00”
MAX.
Travesaño
3
3 ROSCAS COMO MÍNIMO
MÁS ALLÁ DE LA TUERCA HEXAGONAL
VISTA LATERAL DE LA ABRAZADERA DE MONTAJE
CARGA DE LOS ESQUÍS O TABLA DE NIEVE AL
CARGADOR
• Abra el cargador de esquís y súbalos al cargador
con las puntas hacia la parte de atrás.
Vea el paso 4 para las opciones de montaje
• Para cerrar el cargador, empuje la tapa hacia
abajo firmemente hasta que el pasador encaje.
• Use la llave para cerrar ambas tapas del cargador
de esquís.
30” aprox.
Página 2

Product Code:
Product Name:
www.rolaproducts.com
59600N Rev B 0807
59600
Roof Top Ski Carrier
Cequent Towing Products - Plymouth, MI
Technical Service: [phone]
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
4OPCIONES DE MONTAJE
• Este cargador está diseñado para cargar (6) pares
de esquís o (4) tablas de nieve como máximo.
• Vea la figura 4 para las opciones de montaje
5REVISE LA INSTALACIÓN • Revise el espacio entre los esquís y la puerta
trasera del vehículo.
• Cerciórese de que los cargadores de esquís
estén firmes halándolos de lado a lado.
NOTA: Los cargadores de esquís no se deben
mover en los travesaños cuando están bien
ajustados.
PRECAUCIÓN: Es posible que no se pueda evitar la interferencia en algunos vehículos.
NOTAS IMPORTANTES:
•No supere la capacidad máxima del cargador de esquís o la calificación del travesaño del vehículo.
• Ajuste firmemente los esquís o tablas de nieve al cargador.
• Verifique que todos los pernos, perillas, tornillos, tiras y candados estén firmemente ajustados y cerrados antes
de cada uso.
• Revise la seguridad de la carga y sujetadores en las paradas de combustible y de descanso.
• Retire el cargador de esquís y los accesorios cuando no estén en uso y antes de entrar a un lavadero automático
de carros.
• Registre el número de llave y manténgala en un lugar seguro. Para reposición de la llave, comuníquese con
Cequent Towing Products al 800-632-3290.
PRECAUCIÓN:
• No permita que químicos fuertes, sal o lodo de la calle se acumulen en el producto por mucho tiempo.
• Lave el producto con jabón suave y agua únicamente y con un paño no abrasivo.
Página 3
