OPERATOR'S MANUAL
MODEL #500740-WL-EU
PARALLEL KIT
Champion Power Equipment, Inc., Santa Fe Springs, CA USA
SAVE THESE INSTRUCTIONS. This manual contains important safety precautions which should be read and understood before operating the product. Failure to do
so could result in serious injury. This manual should remain with the product.
Specifications, descriptions and illustrations in this manual are as accurate as known at the time of publication, but are subject to change without notice.
REV 20220218
or visit www.championpowerequipment.co.uk
[phone]
ENGLISH
DEUTSCH
FRANÇAIS
SVENSKA

500740-WL-EU - PARALLEL KIT INTRODUCTION
2
SAFETY DEFINITIONS
The purpose of safety symbols is to attract your attention to
possible dangers. The safety symbols, and their explanations,
deserve your careful attention and understanding. The safety
warnings do not by themselves eliminate any danger. The
instructions or warnings they give are not substitutes for proper
accident prevention measures.
DANGER
DANGER indicates a hazardous situation which, if not avoided,
will result in death or serious injury.
WARNING
WARNING indicates a hazardous situation which, if not
avoided, could result in death or serious injury.
CAUTION
CAUTION indicates a hazardous situation which, if not avoided,
could result in minor or moderate injury.
NOTICE
NOTICE indicates information considered important, but not
hazard-related (e.g., messages relating to property damage).
INTRODUCTION
Congratulations on your purchase of a Champion Power Equipment
(CPE) product. CPE designs, builds, and supports all of our
products to strict specifications and guidelines. With proper
product knowledge, safe use, and regular maintenance, this
product should bring years of satisfying service.
Every effort has been made to ensure the accuracy and
completeness of the information in this manual at the time of
publication, and we reserve the right to change, alter and/or
improve the product and this document at any time without prior
notice.
CPE highly values how our products are designed, manufactured,
operated, and serviced as well as providing safety to the operator
and those around the generator. Therefore, it is IMPORTANT to
review this product manual and other product materials thoroughly
and be fully aware and knowledgeable of the assembly, operation,
dangers and maintenance of the product before use. Fully
familiarize yourself, and make sure others who plan on operating
the product fully familiarize themselves too, with the proper safety
and operation procedures before each use. Please always exercise
common sense and always err on the side of caution when
operating the product to ensure no accident, property damage,
or injury occurs. We want you to continue to use and be satisfied
with your CPE product for years to come.
When contacting CPE about parts and/or service, you will need to
supply the complete model and serial numbers of your product.
Transcribe the information found on your product’s nameplate
label to the table below
CPE TECHNICAL SUPPORT TEAM
[phone]
MODEL NUMBER
500740-WL-EU
SERIAL NUMBER
DATE OF PURCHASE
PURCHASE LOCATION

500740-WL-EU - PARALLEL KIT IMPORTANT SAFETY INSTRUCTIONS
3
EN
IMPORTANT SAFETY INSTRUCTIONS
WARNING
–ALWAYS turn the generator off and ensure the fuel valve is
closed before connecting the parallel kit.
–ALWAYS inspect for cut, torn or damaged extension cords
before each use and if found DO NOT use.
–NEVER use a parallel kit or its associated plug wires if cut,
torn or damaged.
–ALWAYS keep the parallel kit clean, dry and away from
water, mud or wet surfaces.
–ALWAYS unplug the parallel kit before servicing or cleaning
the generators.
–NEVER plug in more than the rated specified watts for this
parallel kit.
–NEVER connect or disconnect parallel kit while generators
are running.
DANGER
NEVER connect or disconnect parallel kit in standing water,
mud or wet surfaces.
Failure to follow these important safety instructions could
result in personal injury, death or damage to generator/s.
DANGER
This device is for use in a weather protected area only.
Safety Symbols
Some of the following symbols may be used on this product.
Please study them and learn their meaning. Proper interpretation
of these symbols will allow you to more safely operate the
product.
SYMBOL MEANING
Read Operator’s Manual. To reduce the
risk of injury, user must read and understand
operator’s manual before using this product.
Electric Hazard. Failure to use in dry
conditions and to observe safe practices
can result in electric shock. Improper
connections to a building can allow current
to backfeed into utility lines, creating an
electrocution hazard. A transfer switch must
be used when connecting to a building.
Wet Conditions Alert. Do not expose to rain
or use in damp locations.

500740-WL-EU - PARALLEL KIT CONTROLS AND FEATURES
4
CONTROLS AND FEATURES
Read this operator’s manual before operating your Parallel Kit. Familiarize yourself with the location and function of the controls and
features. Save this manual for future reference.

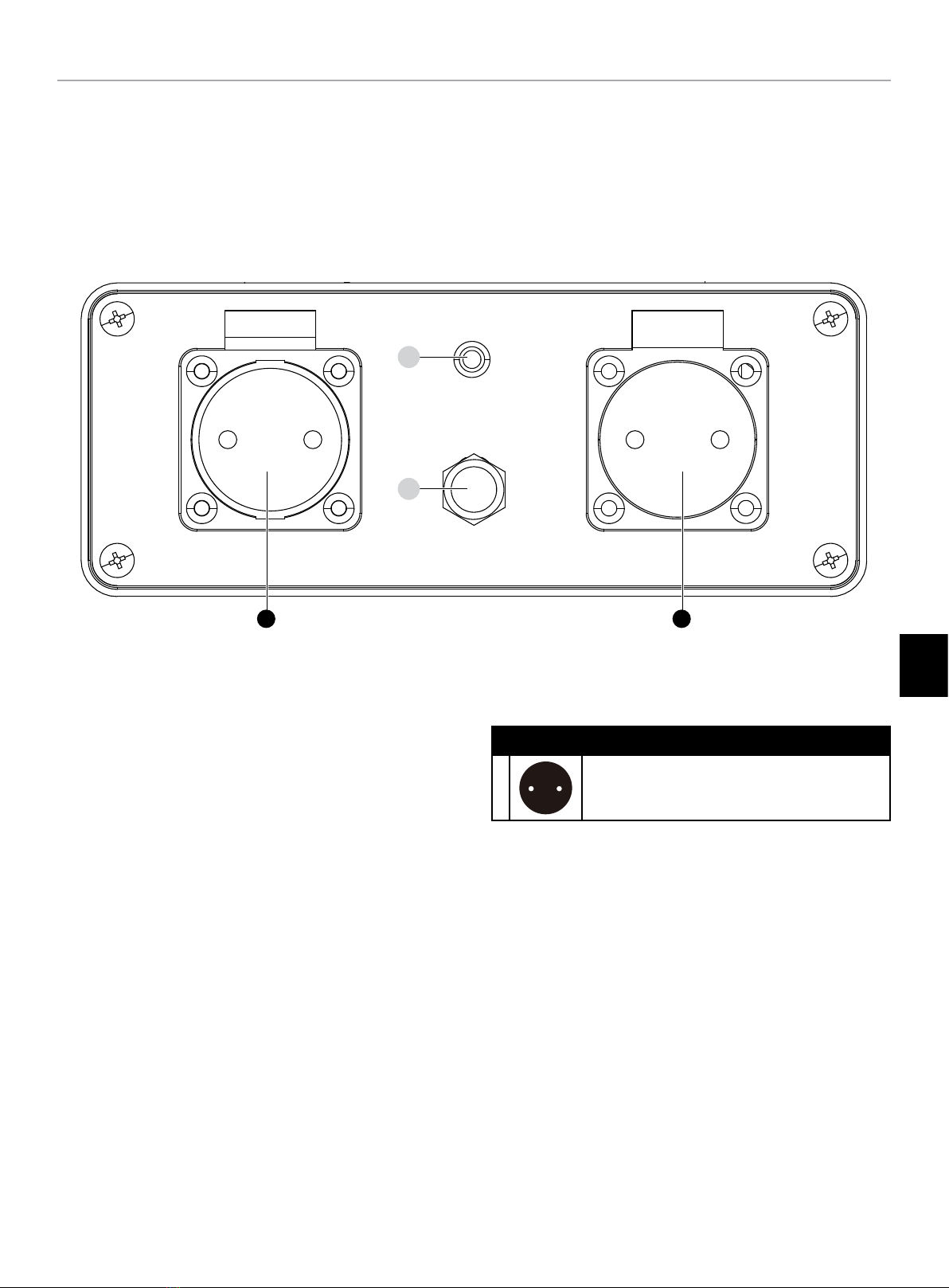

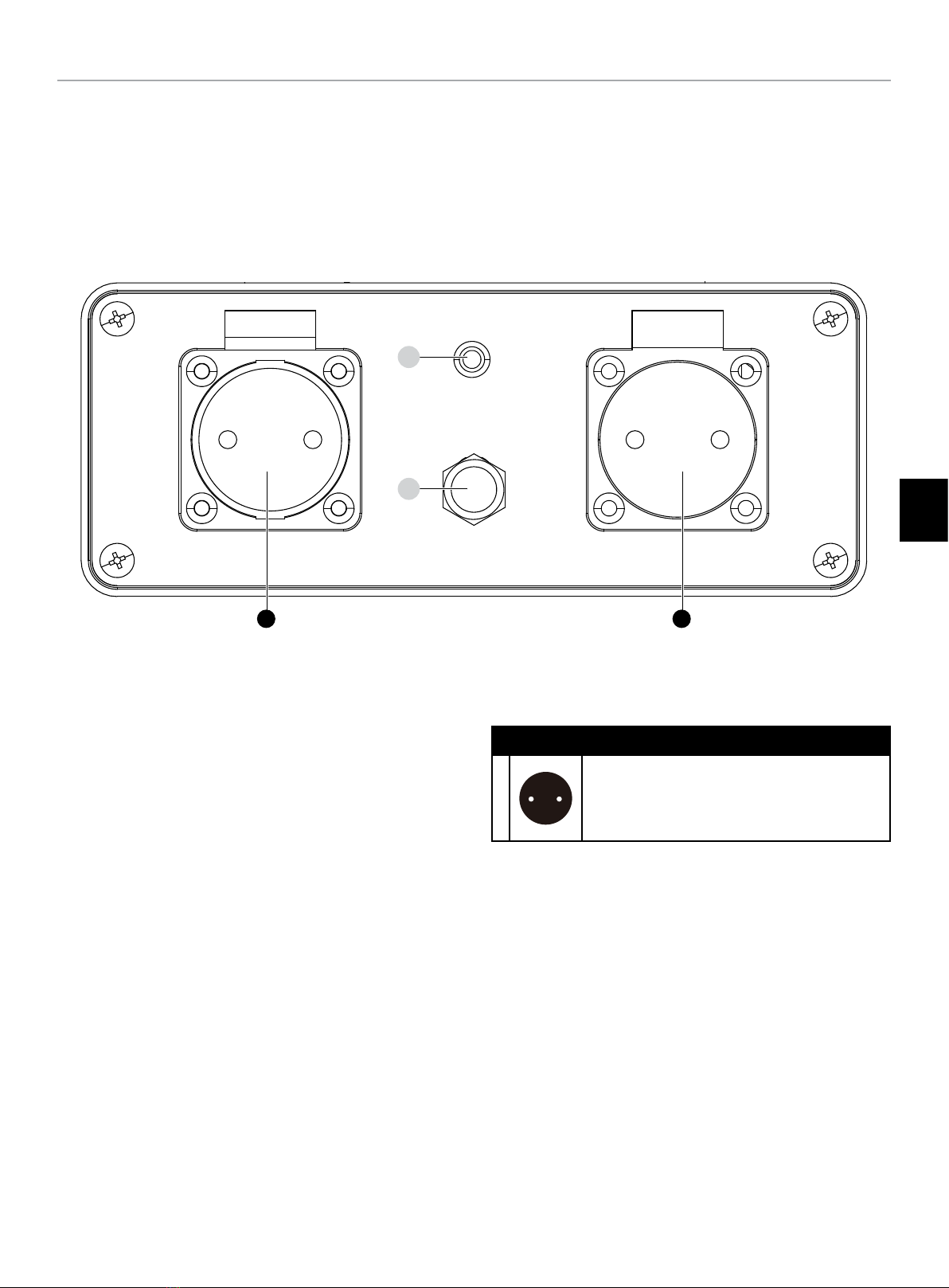

Control Panel
1. Power Indicator – Illuminates green when power is being
supplied to the parallel kit.
2. Circuit Breakers (Push Reset) – Protects the generator
against electrical overloads.
RECEPTACLES
A
2 x 220V AC, 16A
May be used to supply electrical power for
operation of 220 Volt AC, 16 Amp, single phase,
50 Hz electrical loads.
1
2
A A

500740-WL-EU - PARALLEL KIT ASSEMBLY AND OPERATION
5
EN
ASSEMBLY AND OPERATION
This parallel kit is intended for use with Champion Power
Equipment inverters rated between 2000 and 3000 starting
watts. Please refer to your inverter Operator’s Manuals for safety
rules, start up and shut down procedures, specifications, and
troubleshooting.
The total output of this kit will depend on the rated wattage of the
inverters connected to it. The maximum output of the parallel kit is
the amperage rating of the circuit breakers.
Paralleling Two Inverters
WARNING
If not spaced apart, the exhaust heat from one unit may
discolor or melt the plastic on the other unit. Always read your
inverter Operator’s Manuals before operating the inverters and
parallel kit.
1. Ensure both inverters are turned off and all electrical loads
are disconnected before installing parallel kit.
2. Align the inverters in a “V” configuration so the exhausts of
each inverter are pointed well away from each other and the
inverters are a minimum of 18 in. (46 cm) apart.
18 in. (46 cm)
3. Mount the parallel kit to the inverter on the right of the “V” so
that it rests on the side without the fuel cap.
4. Place the bracket around the handle and tighten the fastening
dial by turning clockwise until snug. Do not over tighten. You
may need to loosen the fastening dial to get it around the
handle before tightening.
5. On each inverter, lift the parallel port covers, if applicable,
and insert the RED power lead into the RED receptacle and
the BLACK power lead into the BLACK receptacle.
6. On each inverter, connect the grounding wire to the grounding
terminal on the inverter and secure the grounding lugs.
7. Start engine of both inverters according to inverter Operator’s
Manuals. Observe the green output indicator light on both
inverter panels. The light may blink during start up and will
turn solid green when loads may be connected.
8. Connect devices to the parallel kit and/or inverters up to the
receptacles rated amperage. It is best to connect devices
with the largest load first. Allow the engine to stabilize
before plugging in more devices. Never exceed the specified
capacity of the receptacle.
9. Follow the instructions in the inverter Operator’s Manuals
when turning off the inverters.
10. Loads up to 16A may be connected to each parallel kit
socket, Max 25A across both sockets. Loads up to 25 amps
may be connected to the parallel kit sockets.
11. Individual loads connected to a generator socket must be
less than the 16(A) amp sockets rating.
12. The total electrical load must not exceed 16 amps (3600
watts).
WARNING
–Loads up to 16A may be connected to each parallel kit
socket, Max 25A across both sockets.
–Individual loads connected to a generator socket must be
less than the 16(A) amp sockets rating.
–The total electrical load must not exceed 16 amps
(3600 watts).
NOTICE
If the parallel kit has been overloaded and the circuit breaker
has been tripped, reduce the load and press the parallel kit
reset button to restore power.

500740-WL-EU - PARALLEL KIT CABLE STORAGE
6
NOTICE
This parallel kit is meant to parallel two ParaLINK compatible
inverters together. Both inverters must have ParaLINK parallel
receptacles as shown below:
NOTICE
This unit should NOT be used to connect inverters with
non-ParaLINK receptacles such as the style shown below:
Adjusting the Anti-Vibration Wedges
There are two rubber wedges on the bottom of the parallel kit that
can be removed or moved to create a friction fit wedge between
the parallel kit and inverter. If, after tightening the fastener dial,
your parallel kit is vibrating during operation slide the wedges
toward the back of the parallel kit until snug to reduce vibration.
CABLE STORAGE
When not in use, neatly wrap the cables and use the spring loaded
clips on top of the parallel kit to hold the cables in place.
SPECIFICATIONS
Specifications
Model .............................................. 50 0740 -W L-EU
Volts AC..........................................................220
Frequency .....................................................50 Hz
Phase ......................................................... Single
Weight ..............................................3.1 lb. (1.39 kg)
Length ............................................. 8.6 in. (21.8 cm)
Width ............................................. 6.4 in. (16.2 cm)
Height................................................ 5 in. (12.8 cm)

500740-WL-EU - PARALLEL KIT EINFÜHRUNG
7
DE
EINFÜHRUNG
Herzlichen Glückwunsch zum Kauf eines CPE-Produkts (Champion
Power Equipment). CPE entwickelt, baut und unterstützt alle
unsere Produkte nach strengen Spezifikationen und Richtlinien.
Bei richtiger Produktkenntnis, sicherer Anwendung und
regelmäßiger Wartung sollte dieses Produkt viele Jahre lang
zufriedenstellende Dienste leisten.
Es wurden alle Bemühungen unternommen, um die Richtigkeit
und Vollständigkeit der Informationen in diesem Handbuch zum
Zeitpunkt der Veröffentlichung zu gewährleisten, und wir behalten
uns das Recht vor, das Produkt und dieses Dokument jederzeit
ohne vorherige Ankündigung zu ändern, zu ergänzen und/oder zu
verbessern.
CPE legt großen Wert darauf, wie unsere Produkte konstruiert,
hergestellt, betrieben und gewartet werden, sowie auf die
Sicherheit des Bedieners und der Personen in der Umgebung
des Generators. Daher ist es WICHTIG, dieses Produkthandbuch
und andere Produktunterlagen vor dem ersten Einsatz gründlich
durchzulesen und sich mit der Montage, dem Betrieb, den
Gefahren und der Wartung des Produkts vollständig vertraut zu
machen. Machen Sie sich vor jedem Einsatz mit den Sicherheits-
und Betriebsvorschriften vertraut. Dasselbe gilt für alle anderen
Personen, die das Produkt bedienen wollen. Bitte lassen Sie
immer Ihren gesunden Menschenverstand walten und gehen Sie
bei der Bedienung des Produkts stets mit Vorsicht vor,um Unfälle,
Sachschäden oder Verletzungen zu vermeiden. Wir möchten,
dass Sie Ihr CPE-Produkt auch in den kommenden Jahren nutzen
können und damit zufrieden sind.
Wenn Sie sich wegen Ersatzteilen und/oder Serviceleistungen
an CPE wenden, müssen Sie jeweils die vollständige Modell-
und Seriennummer Ihres Produkts angeben. Übertragen Sie die
Informationen auf dem Typenschild Ihres Produkts in die folgende
Tabelle:
CPE TECHNISCHER SUPPORT
MODELLNUMMER
500740-WL-EU
SERIENNUMMER
KAUFDATUM
KAUFORT
SICHERHEITSBESTIMMUNGEN
Sicherheitssymbole dienen dazu, Ihre Aufmerksamkeit
auf mögliche Gefahren zu lenken. Beachten Sie die
Sicherheitssymbole und ihre Erklärungen genau und machen
Sie sich mit ihnen vertraut. Durch die Sicherheitshinweise allein
wird eine Gefahr nicht ausgeschlossen. Die darin enthaltenen
Anweisungen oder Warnungen ersetzen nicht die eigentlichen
Unfallverhütungsmaßnahmen.
GEFAHR
GEFAHR weist auf eine gefährliche Situation hin, die, wenn sie
nicht vermieden wird, zum Tod oder zu schweren Verletzungen
führt.
WARNUNG
WARNUNG weist auf eine gefährliche Situation hin, die,
wenn sie nicht vermieden wird, zum Tod oder zu schweren
Verletzungen führen kann.
VORSICHT
VORSICHT weist auf eine gefährliche Situation hin, die, wenn
sie nicht vermieden wird, zu leichten oder mittelschweren
Verletzungen führen kann.
HINWEIS
HINWEIS bezieht sich auf Informationen, die als wichtig
erachtet werden, aber nicht gefahrenbezogen sind (z. B.
Meldungen zu Sachschäden).

500740-WL-EU - PARALLEL KIT WICHTIGE
8
WICHTIGE
WARNUNG
–Schalten Sie den Generator IMMER aus und stellen Sie
sicher, dass das Kraftstoffventil geschlossen ist, bevor Sie
das Parallel kit anschließen .
–Überprüfen Sie IMMER vor jedem Gebrauch
auf geschnittene, gerissene oder beschädigte
Verlängerungskabel und wenn Sie gefunden werden,
verwenden Sie sie NICHT.
–Verwenden Sie NIEMALS ein paralleles Kit oder die
zugehörigen Steckerdrähte, wenn sie geschnitten,
zerrissen oder beschädigt sind.
–Halten Sie das Parallel-Kit IMMER sauber, trocken und fern
von Wasser, Schlamm oder nassen Oberflächen .
–Trennen Sie immer das Parallel kit kit, bevor Sie die
Generatoren warten oder reinigen.
–Stecken Sie NIEMALS mehr als die angegebenen Watt für
dieses parallele Kit ein.
–Verbinden oder trennen Sie NIEMALS ein paralleles Kit,
während Generatoren laufen.
GEFAHR
Verbinden oder trennen Sie NIEMALS parallele Ausrüstungen
in stehendem.
Die Nichtbeachtung dieser wichtigen Sicherheitshinweise kann
zu Personenschäden, Zum Tod oder zur Beschädigung des/der
Generator(en) führen.
GEFAHR
Dieses Gerät ist nur für den Einsatz in einem
wettergeschützten Bereich bestimmt.
Sicherheitshinweise Sicherheitssymbole
Einige von das Folgende Symbole Mai sein gebraucht auf das
Produkt. Bitte studieren sie und lernen ihre Bedeutung. Richtig
Auslegung von diese Symbole Wille erlauben du An mehr sicher
operieren das Produkt.
SYMBOL MEANING
Bedienungsanleitung lesen. Um das
Verletzungsrisiko zu reduzieren, muss
der Benutzer die Bedienungsanleitung
lesen und verstehen, bevor er dieses
Produkt verwendet.
Elektrische Gefahr. Die Nichtanwendung
unter trockenen Bedingungen und
die Einhaltung sicherer Umgangs
kann zu einem elektrischen
Schlag führen. Unsachgemäße
Verbindungen zu einem Gebäude
kann Strom in Versorgungsleitungen
zurückgespeist werden, Schaffung
einer Stromschlaggefahr. Ein
Transferschalter muss verwendet
werden, wenn Verbindung zu einem
Gebäude.
Warnung vor nassen Bedingungen. Nicht
Regen aussetzen oder ein feuchten
Orten verwenden.

500740-WL-EU - PARALLEL KIT KONTROLLEN UND FEATURES
9
DE
KONTROLLEN UND FEATURES
Lesen Sie diese Bedienungsanleitung, bevor Sie Ihr Parallel Kit in Betrieb nehmen. Machen Sie sich mit der Position und Funktion der
Bedienelemente und Funktionen vertraut. Speichern Sie dieses Handbuch zur späteren Bezugnahme.
Systemsteuerung
1. Macht Indikator – Leuchtet grün wann Macht ist sein
geliefert An das parallel Bausatz.
2. Leistungsschalter (Push Reset) – Schützt den Generator
vor elektrischer Überlastung.
BEHÄLTER
A
2 x 220 V UND Nr. 16A
Kann zur Stromversorgung für den Betrieb von
220 Volt UND 16 Ampere, einphasigen, 50 Hz
elektrischen Verbrauchern verwendet werden.
1
2
A A

500740-WL-EU - PARALLEL KIT ASSEMBLY UND OPERATION
10
ASSEMBLY UND OPERATION
Dieses parallele Kit ist für die Verwendung mit Wechselrichtern von
Champion Power Equipment vorgesehen, die zwischen 2000 und
3000 Startwatt ausgelegt sind. In den Bedienungsanleitungen
Ihres Wechselrichters finden Sie Sicherheitsregeln, An- und
Abfahrverfahren , Spezifikationen und Fehlerbehebung.
Die Gesamtleistung dieses Kits hängt von der Nennleistung der
angeschlossenen Wechselrichter ab. Die maximale Leistung des
Parallelkits ist die Stromstärke der Leistungsschalter.
Parallelisierung Zwei Wechselrichter
WARNUNG
Wenn sie nicht voneinander entfernt ist, kann die Abwärme
einer Einheit den Kunststoff auf der anderen Einheit verfärben
oder schmelzen. Lesen Sie immer die Bedienungsanleitung
Ihres Wechselrichter, bevor Sie die Wechselrichter und das
Parallel-Kit betreiben.
1. Stellen Sie sicher, dass beide Wechselrichter ausgeschaltet
sind und alle elektrischen Verbraucher getrennt sind, bevor
Sie ein paralleles Kit installieren.
2. Ausrichten das Wechselrichter in a “V” Konfiguration Also das
Auspuffe von jeder Rückwärts sind spitz Brunnen weg Von
jeder andere und das Wechselrichter sind a Minimum von 18
in. (46 cm) auseinander.
18 in. (46 cm)
3. Montieren das parallel Bausatz An das Rückwärts auf das
Rechts von das “V” Also das es ruht auf das Seite ohne das
Brennstoff Kopf.
4. Legen Sie die Halterung um den Griff und ziehen Sie den
Befestigungsregler fest, indem Sie ihn im Uhrzeigersinn
drehen , bis er eng sitzt. Nicht zu fest anziehen.
Möglicherweise müssen Sie das Befestigungsrad lösen, um
es vor dem Anziehen um den Griff zu bekommen.
5. Heben Sie bei jedem Wechselrichter gegebenenfalls die
Parallelportabdeckungen an und stecken Sie das RED-
Stromkabel in die RED-Buchse und das BLACK-Power-
Kabel in die BLACK-Buchse.
6. Verbinden Sie bei jedem Wechselrichter das Erdungskabel
mit der Erdungsklemme am Wechselrichter und sichern Sie
die Erdungsösen.
7. Starten Sie den Motor beider Wechselrichter gemäß
den Bedienungsanleitungen des Wechselrichters .
Beachten Sie die grüne Ausgangsanzeige an beiden
Wechselrichterfeldern. Die Leuchte kann während des
Startvorgangs blinken und leuchtet grün , wenn Lasten
angeschlossen werden.
8. Schließen Sie Geräte an das Parallelkit und/oder
Wechselrichter bis zur Nennstromstärke der Buchsen
an. Es ist am besten, zuerst Geräte mit der größten Last
anzuschließen . Lassen Sie den Motor stabilisieren, bevor
Sie weitere Geräte anschließen. Überschreiten Sie niemals
die angegebene Kapazität der Buchse.
9. Befolgen Sie die Anweisungen in den Bedienungsanleitungen
des Wechselrichters, wenn Sie die Wechselrichter
ausschalten.
WARNING
–An jede parallele Kit-Buchse können Lasten bis zu 16A
angeschlossen werden, Max 25A über beide Buchsen.
An die parallelen Kit-Buchsen können Lasten bis zu 25
Ampere angeschlossen werden. Einzelne Verbraucher, die
an Generatorpaneele angeschlossen sind, müssen kleiner
als die Nennleistung von 16 Ampere-Schalttafelsteckdosen
sein.
–Die elektrische Gesamtlast darf 16 Ampere (3600
Watt) nicht überschreiten
HINWEIS
Wenn das parallele Bausatz überlastet wurde und der
Leistungsschalter ausgelöst wurde , reduzieren Sie die
Letzte und drücken Sie die Reset-Geschmack einige
parallelen Ausrüstungen , um die Stromversorgung
wiederherzustellen..

500740-WL-EU - PARALLEL KIT KABEL LAGERUNG
11
DE
HINWEIS
Dieses parallele Bausatz ist für die Parallelschaltung von
zwei ParaLINK-kompatiblen Wechselrichtern gedacht. Beide
Wechselrichter müssen über ParaLINK-Parallelbuchsen
verfügen, wie unten gezeigt:
HINWEIS
Dieses Gerät sollte NICHT zum Anschließen von
Wechselrichtern mit Nicht-ParaLINK-Buchsen wie dem unten
gezeigten Stil verwendet werden:
Einstellen der Anti-Vibration Wedges
Es gibt zwei Gummikeile auf der Unterseite des parallelen Kits,
die entfernt oder bewegt werden können, um einen Friction-
Fit-Keil zwischen dem parallelen Kit und dem Wechselrichter
zu erzeugen. Wenn Ihr Parallelkit nach dem Anziehen des
Verschlussrads während des Betriebs vibriert, schieben Sie
die Keile in Richtung der Rückseite des Parallelkits, bis sie eng
anliegen, um Vibrationen zu reduzieren.
KABEL LAGERUNG
Wenn Sie die Kabel nicht verwenden, wickeln Sie die Kabel
ordentlich um und verwenden Sie die federbelasteten Clips auf
der Oberseite des Parallelkits, um die Kabel an Ort und Stelle zu
halten.
LEISTUNGSBESCHREIBUNG
Modell ............................................. 500740-WL-EU
Volts AC..........................................................220
Frequenz ......................................................50 Hz
Phase ......................................................... Single
Gewicht............................................. 3.1 lb. (1.39 kg)
Länge .............................................. 8.6 in. (21.8 cm)
Breite ............................................. 6.4 in. (16.2 cm)
Höhe ................................................. 5 in. (12.8 cm)

500740-WL-EU - PARALLEL KIT INTRODUCTION
12
INTRODUCTION
Félicitations pour votre achat d'un produit Champion Power
Equipment (CPE). CPE conçoit, fabrique et offre un soutien à
l'ensemble de nos produits conformément à des spécifications
et des directives strictes. Grâce à une bonne connaissance du
produit, une utilisation sûre et un entretien régulier, ce produit
devrait satisfaire vos besoins pendant plusieurs années.
Nous avons pris toutes les précautions afin d'assurer l'exactitude
et l'exhaustivité des informations contenues dans ce manuel
au moment de la publication, et nous nous réservons le droit
de changer, modifier et/ou d'améliorer le produit et le présent
document à tout moment sans préavis.
CPE accorde une grande importance à la façon dont ses produits
sont conçus, fabriqués, exploités et entretenus, ainsi qu'à assurer
la sécurité de l'opérateur et de ceux qui se trouvent autour de la
génératrice. Par conséquent, il est IMPORTANT de lire attentivement
le manuel du produit et d'autres documents d'information
concernant le produit et d'être pleinement conscient et informé de
l'assemblage, du fonctionnement, des dangers et de l'entretien du
produit avant de l'utiliser. Familiarisez-vous bien avec le produit et
assurez-vous que tout autre personne voulant l'utiliser fasse de
même, en observant les mesures de sécurité et de fonctionnement
appropriées avant chaque utilisation. Veuillez toujours faire preuve
de bon sens et de prudence lors de l'utilisation du produit pour
éviter tout accident, dommage matériel ou blessure. À l'avenir, nous
souhaitons que vous continuiez à utiliser et à être satisfait de votre
produit CPE.
Lorsque vous contactez CPE au sujet des pièces et/ou des
réparations, vous devrez nous fournir les numéros de modèle et
de série complets de votre produit. Transcrivez les informations
trouvées sur l'étiquette de la plaque signalétique de votre produit
dans le tableau ci-dessous
ÉQUIPE DE SOUTIEN TECHNIQUE CPE
NUMÉRO DE MODÈLE
500740-WL-EU
NUMÉRO DE SÉRIE
DATE D'ACHAT
LIEU D'ACHAT
DÉFINITIONS DE SÉCURITÉ
Le but des symboles de sécurité est d'attirer votre attention sur
les dangers potentiels. Il est essentiel de bien comprendre leur
signification. Les avertissements de sécurité n'éliminent pas tous
les dangers. Les instructions ou les avertissements qu'ils donnent
ne remplacent pas les mesures de prévention des accidents
appropriées.
DANGER
Le mot DANGER indique une situation dangereuse qui, si elle
n'est pas évitée, entraînera des blessures graves ou mortelles.
AVERTISSEMENT
Le mot AVERTISSEMENT indique une situation dangereuse qui,
si elle n'est pas évitée, peut entraîner des blessures graves ou
mortelles.
MISE EN GARDE
Le mot MISE EN GARDE indique une situation dangereuse qui,
si elle n'est pas évitée, peut entraîner des blessures légères ou
de gravité modérée.
AVIS
Le mot AVIS indique des informations considérées comme
importantes, mais non liées à un danger (par exemple, des
messages relatifs à des dommages matériels).

500740-WL-EU - PARALLEL KIT CONSIGNES DE SÉCURITÉ IMPORTANTES
13
FR
CONSIGNES DE SÉCURITÉ
IMPORTANTES
AVERTISSEMENT
–Éteignez TOUJOURS le groupe électrogène et assurez-
vous que le robinet de carburant est fermé avant de
connecter le kit parallèle.
–Inspectez TOUJOURS les rallonges coupées, déchirées
ou endommagées avant chaque utilisation et, le cas
échéant, NE PAS les utiliser.
–N’utilisez JAMAIS un kit parallèle ou ses fils de bougie
associés s’ils sont coupés, déchirés ou endommagés.
–Gardez TOUJOURS le kit parallèle propre, sec et à l’écart
de l’eau, de la boue ou des surfaces humides.
–TOUJOURS débrancher le kit parallèle avant d’entretenir
ou de nettoyer les générateurs.
–NE JAMAIS brancher plus que les watts spécifiés pour
ce kit parallèle.
–NE JAMAIS connecter ou déconnecter le kit parallèle
pendant que les générateurs fonctionnent.
DANGER
NE JAMAIS connecter ou déconnecter le kit parallèle dans
de l’eau stagnante, de la boue ou.
Le non-respect de ces consignes de sécurité importantes
peut entraîner des blessures corporelles, la mort ou des
dommages au(x).
DANGER
Appareil est destiné à être utilisé uniquement dans une zone
protégée contre les intempéries.
Symboles de sécurité
Certains des symboles suivants peuvent être utilisés sur ce
produit. Veuillez les étudier et apprendre leur signification. Une
interprétation correcte de ces symboles vous permettra d’utiliser
le produit en toute sécurité.
SYMBOL MEANING
Lire le manuel de l’opérateur. Pour
réduire le risque de blessure,
l’utilisateur doit lire et comprendre le
manuel de l’opérateur avant d’utiliser
ce produit.
Risque électrique. Le non-respect de
l’utilisation dans des conditions sèches
et du non-respect des pratiques
de sécurité peut entraîner un choc
électrique. Mauvaises connexions à un
bâtiment peut permettre au courant
de se réinjecter dans les lignes de
services publics, Créant un risque
d’électrocution. Un commutateur
de transfert doit être utilisé lorsque
raccordement à un immeuble.
Alerte de conditions humides. Appareil
est destiné à être utilisé uniquement
dans une zone protégée contre les
intempéries.

500740-WL-EU - PARALLEL KIT COMMANDES ET FONCTIONS
14
COMMANDES ET FONCTIONS
Lisez ce manuel de l’operateur avant d’utiliser votre Kit parallèle. Familiarisez-vous avec l’emplacement et la fonction des commandes et
des fonctions. Conservez ce manuel pour référence ultérieure
Panneau de commande
1. Indicateur d’alimentation – s’allume en vert lorsque
l’alimentation est fournie au kit parallèle.
2. Les disjoncteurs (appuyer pour la réinitialisation) –
protègent le générateur contre les surcharges électriques.
RÉCEPTACLES
A
2 x 220V AC, 16A
Peut être utilisé pour fournir de l’énergie
électrique pour le fonctionnement de charges
électriques de 220 volts CA,16 .
1
2
A A

500740-WL-EU - PARALLEL KIT MONTAGE ET FONCTIONNEMENT
15
FR
MONTAGE ET FONCTIONNEMENT
Ce kit parallèle est destiné á être utilisé avec les onduleurs
Champion Power Equipment évalués entre 2000 et 3000 watts de
démarrage. Veuillez vous référer aux manuels d’utilisation de votre
onduleur pour les règles de sécurité, les procédures de démarrage
et d’arrêt, les spécifications et le dépannage. La puissance totale
de ce kit dépendra de la puissance nominale des onduleurs qui y
sont connectés. La sortie maximale du kit parallèle est l’ampérage
nominal des disjoncteurs.
Mise en parallèle de deux onduleurs
AVERTISSEMENT
Si elles ne sont pas espacées, la chaleur d’échappement d’une
unité peut décolorer ou faire fondre le plastique de l’autre
unité. Lisez toujours les manuels d’utilisation de votre onduleur
avant d’utiliser les onduleurs et le kit parallèle.
1. Assurez-vous que les deux onduleurs sont éteints et que
toutes les charges électriques sont déconnectées avant
d’installer le kit parallèle.
2. Alignez les onduleurs dans une configuration en « V » de
sorte que les échappements de chaque onduleur soient
bien éloignés les uns des autres et que les onduleurs soient
distants d’au moins 18 po (46 cm)
18 in. (46 cm)
3. Montez le kit parallèle sur l’inverseur à droite du “V” de
manière à ce qu’il repose sur le côté sans bouchon de
carburant.
4. Placez le support autour de la poignée et serrez le cadran de
fixation en tournant dans le sens des aiguilles d’une montre
jusqu’à ce qu’il soit bien ajusté. Ne pas trop serrer. Vous
devrez peut-être desserrer le cadran de fixation pour le faire
passer autour de la poignée avant de serrer.
5. Sur chaque onduleur, soulevez les couvercles des ports
parallèles, le cas échéant, et insérez le fil d’alimentation
ROUGE dans la prise ROUGE et le fil d’alimentation NOIR dans
la prise NOIRE.
6. Sur chaque onduleur, connectez le fil de mise à la terre à la
borne de mise à la terre de l’onduleur et fixez les cosses de
mise à la terre
7. Démarrez le moteur des deux onduleurs conformément aux
manuels d’utilisation de l’onduleur. Observez le voyant de
sortie vert sur les deux panneaux de l’onduleur. Le voyant
peut clignoter pendant le démarrage et devient vert fixe
lorsque des charges peuvent être connectées
8. Connectez les appareils au kit parallèle et/ou aux onduleurs
jusqu’à l’ampérage nominal des prises. Il est préférable de
connecter d’abord les appareils avec la plus grande charge.
Laissez le moteur se stabiliser avant de brancher d’autres
appareils. Ne jamais dépasser la capacité spécifiée du
réceptacle.
9. Suivez les instructions des manuels d’utilisation de l’onduleur
lors de la mise hors tension des onduleurs.
WARNING
–Des charges jusqu’à 16A peuvent être connectées à
chaque prise de kit parallèle, Max 25 A sur les deux prises.
–Les charges individuelles connectées à une prise de
génératrice doivent être inférieures à la valeur nominale
des prises de 16 (A) ampères.
–La charge électrique totale ne doit pas dépasser 16
ampères (3600 watts) par prise.
AVIS
Si le kit parallèle a été surchargé et que le disjoncteur s’est
déclenché, réduisez la charge et appuyez sur le bouton de
réinitialisation du kit parallèle pour rétablir l’alimentation.

500740-WL-EU - PARALLEL KIT RANGEMENT DES CABLES
16
AVIS
TCe kit parallèle est destiné à mettre en parallèle deux
onduleurs compatibles SQUARE ParaLINK. Les deux onduleurs
doivent avoir des prises parallèles ParaLINK:
AVIS
Cet appareil ne doit PAS être utilisé pour connecter des
onduleurs avec des prises non-ParaLINK telles que le style
illustré ci-dessous:
Réglage des cales anti-vibrations
Il y a deux cales en caoutchouc au bas du kit parallèle qui peuvent
être retirées ou déplacées pour créer une cale à friction entre le kit
parallèle et l’onduleur. Si, après avoir serré le cadran de fixation,
votre kit parallèle vibre pendant le fonctionnement, faites glisser
les cales vers l’arrière du kit parallèle jusqu’à ce qu’elles soient
bien ajustées pour réduire les vibrations.
RANGEMENT DES CABLES
Lorsqu’il n’est pas utilisé, enroulez soigneusement les câbles
et utilisez les clips à ressort sur le dessus du kit parallèle pour
maintenir les câbles en place.
CARACTÉRISTIQUES
Modèle............................................. 500740-WL-EU
Volts CA..........................................................220
Fréquence ....................................................50 Hz
Phasé ..........................................................Mono
Poids................................................3.1 lb. (1.39 kg)
Longueur .......................................... 8.6 in. (21.8 cm)
Largeur .......................................... 6.4 in. (16.2 cm)
Hauteur .............................................. 5 in. (12.8 cm)

500740-WL-EU - PARALLEL KIT INLEDNING
17
SE
INLEDNING
Gratulerar till ditt köp av en Champion Power Equipment-
produkt (CPE). CPE konstruerar, bygger och stödjer alla våra
produkter enligt strikta specifikationer och riktlinjer. Med rätt
produktkunskap, säker användning och regelbundet underhåll bör
denna produkt ge år av tillfredsställande service.
Alla ansträngningar har vidtagits för att säkerställa informationens
noggrannhet och fullständighet i den här bruksanvisning vid
publiceringen, och vi förbehåller oss rätten att ändra, modifiera
och/eller förbättra produkten och detta dokument när som helst
utan föregående meddelande.
För CPE är det både av stort värde hur våra produkter utformas,
tillverkas, används och servas och att vi ger säkerhet för operatören
och människor runt generatorn. Därför är det VIKTIGT att innan
produkten används gå igenom produktens bruksanvisning och annat
produktmaterial noga och ha fullständig kontroll på och kunskap
om montering, drift, faror och underhåll av produkten. Bekanta dig
med, och se till att andra som planerar att använda produkten också
bekantar sig med de korrekta säkerhets- och driftsförfarandena före
varje användning. Använd alltid sunt förnuft och var försiktig när
du använder produkten för att säkerställa att inga olyckshändelser,
egendoms- eller personskador uppstår. Vi vill att du ska fortsätta
använda och vara nöjd med din CPE-produkt under de kommande
åren.
Du måste uppge fullständiga modell- och serienummer på
dinprodukt när du kontaktar CPE om delar och/eller service. Skriv
ner informationen som finns på din produkts typskylt i tabellen
nedan.
CPE TEKNISKT SUPPORTTEAM
MODELLNUMMER
500740-WL-EU
SERIENUMMER
INKÖPSDATUM
INKÖPSPLATS
SÄKERHETSDEFINITIONER
Syftet med säkerhetssymboler är att uppmärksamma dig på
eventuella faror. Säkerhetssymbolerna och deras förklaringar
förtjänar din noggranna uppmärksamhet och förståelse.
Säkerhetsvarningarna eliminerar inte i sig någon fara. De
instruktioner eller varningar de ger ersätter inte lämpliga åtgärder
för att förebygga olyckshändelser.
FARA
FARA betecknar en farlig situation som, om den inte undviks,
kommer att leda till dödsfall eller allvarliga personskador.
VARNING
VARNING betecknar en farlig situation som, om den inte
undviks, kan leda till dödsfall eller allvarliga personskador.
FÖRSIKTIGHET
FÖRSIKTIGHET betecknar en farlig situation som, om den inte
undviks, kan leda till mindre eller måttliga personskador.
OBSERVERA
OBSERVERA betecknar information som anses viktig,
men inte är farorelaterad (t.ex. meddelanden som avser
egendomsskada).

500740-WL-EU - PARALLEL KIT VIKTIGA SÄKERHETSANVISNINGAR
18
VIKTIGA SÄKERHETSANVISNINGAR
VARNING
–Stäng ALLTID av elverket och se till att bränslekranen är
stängd innan du ansluter parallellkitet.
–Inspektera ALLTID efter avskurna, trasiga eller skadade
kablar före varje användning, om det upptäcks, använd
INTE .
–Använd ALDRIG parallellkitet om dess tillhörande
kontaktledningar är skurna, trasiga eller skadade.
–Håll ALLTID parallellkitet ren, torr och borta från vatten,
lera eller våta ytor.
–Koppla ALLTID ur parallellkitet innan du servar eller rengör
elverken.
–Koppla ALDRIG in mer än de märkta watten för detta
parallellkit.
–Anslut eller koppla ALDRIG bort parallellkitet när elverken
är igång.
FARA
Anslut eller koppla ALDRIG bort parallellsatsen I stående
vatten, lera eller..
Att inte följa dessa viktiga säkerhetsinstruktioner kan leda till
personskada, dödsfall eller skada på elverk.
FARA
Denna enhet är endast avsedd för användning I ett
väderskyddat område.
Säkerhetssymboler
Några av följande symboler kan användas på denna produkt.
Vänligen studera dem och lär dig deras betydelse. Korrekt tolkning
av dessa symboler gör att du kan använda produkten på ett
säkrare sätt.
SYMBOL BETYDELSE
Läs Användarmanualen. För att minska
risken för skada måste användaren
läsa och förstå bruksanvisningen innan
denna produkt används.
Elektrisk fara. Underlåtenhet att
använda i torra förhållanden och att
iaktta säkra metoder kan resultera i
elektriska stötar. Felaktiga anslutningar
till en byggnad kan tillåta ström att
backa in i elledningar.
Varning för våta förhållanden. Utsätt
inte för regn eller använd på fuktiga
platser.

500740-WL-EU - PARALLEL KIT ANVÄNDARMANUAL
19
SE
ANVÄNDARMANUAL
Följ dessa anvisningar innan användning av ditt Parallellkit. Bekanta dig med följande symboler och funktioner. Spara denna manual.
Kontrollpanel
1. Strömindikator– Lyser grönt när ström tillförs till parallellkit.
2. Automatsäkring (Tryck för att återställa) – Skyddar
elverket vid överlast.
ELUTTAG
A
2 x 220V AC, 16A
Används för drift av 220 Volt AC, 16 A, enfas, 50
Hz elektriska belastningar.
1
2
A A

500740-WL-EU - PARALLEL KIT MONTERING OCH ANVÄNDNING
20
MONTERING OCH ANVÄNDNING
Detta parallellkit är avsedd för användning med Champion
Inverterelverk med en kapacitet på mellan 2000W och
3000W i starteffekt. Se bruksanvisningar till ditt/dina elverk
för säkerhetsregler, start- och avstängningsprocedurer,
specifikationer och felsökning.
Den totala effekten av detta parallellkit bestäms av den
kontinuerliga effekten på Inverterelverken som är inkopplade.
Den maximala effekten av parallellkitet är automatsäkringarnas
strömstyrka I ampere.
Parallellkoppla två Inverterelverk
VARNING
Håll säkerhetsavstånden mellan Inverterelverken. Om det
inte är åtsklijt kan avgasvärmen från en enhet missfärga eller
smälta plasten på den andra enheten. Läs alltid elverkets
användarmanual innan du använder parallellkiten.
1. Säkerställ att bägge elverken är avstängda och att alla
elektriska laster är bortkopplade innan du installerar
parallellkitet.
2. Rikta in Inverterelverken i en “V”-form så att utblåset från
varje elverk pekar långt bort från varandra och att elverken är
minst 46 cm (18 tum) från varandra.
18 in. (46 cm)
3. Montera parallellkitet på det högra elverket I ditt “V” så att
den vilar på sidan utan tanklocket.
4. Placera fästet runt handtaget och dra åt fästratten genom att
vrida medurs tills den sitter åt. Dra inte åt för hårt. Du kan
behöva lossa ratten för att få den runt handtaget innan du
drar åt.
5. Sätt I den RÖDA strömkabeln I det RÖDA uttaget och
den SVARTA strömkabeln I det SVARTA uttaget på bägge
elverkens parallellkopplingsport.
6. Anslut jordkabel till respektive jordpunkt på elverken.
7. Starta upp bägge elverken enligt dess användarmanualer.
Observera den gröna utgångsindikatorn på bägge elverken.
Lampan kan blinka under uppstart och lyser med fast grönt
sken när laster kan vara anslutna.
8. Anslut enheter till parallellkitet och/eller elverket upp till
uttagens märkström. Anslut enheter med störst belastning
först. Låt motorn stabiliseras innan du kopplar in fler enheter.
Överskrid aldrig uttagets specificerade kapacitet.
9. Följ elverkens användarmanual vid avstängning.
WARNING
–Laster upp till 16A kan anslutas till varje uttag på
parallellkitet, max 25A över båda uttagen. Laster som är
anslutna till elverkets egna paneluttag måste vara mindre
än 16A.
–Den totala lasten får inte överstiga 16A (3600W)
OBSERVERA
Om parallellkitet har blivit överbelastat och automatsäkringen
har löst ut, minska belastningen och tryck på
återställningsknappen för parallellsatsen för att återställa.
OBSERVERA
Detta parallellkit är avsedd att parallellkoppla två ParaLINK-
kompatibla elverk. Bägge Inverterelverk måste ha ParaLink
ingångar som nedan:
