Chapin 63102 User manual

Model 63102 • 4G/ 15L
016293 R0918
Carefully Read These Instructions Before Use
Chapin International, Inc
P.O. Box 549
700 Ellicott St.
Batavia, NY 14021-0549 U.S.A.
1-800-950-4458
www.chapinmfg.com
WARNING
Use and Care Manual
DO NOT RETURN THIS
SPRAYER TO STORE
Call: 1-800-950-4458
www.chapinmfg.com
BackpackBackpack
SprayerSprayer

1E
WARNING
CAUTION
WARNING: Improper use or failure to follow instructions can result in explosive
failure causing serious eye or other injury. For safe use of this product you must read
and follow all instructions. Do not leave sprayer in the hot sun. Heat can cause pressure build-
up resulting in possible explosion. Do not store or leave solution in tank after use. Always wear
goggles, gloves, long sleeve shirt, long pants and full foot protection when spraying. Do not
attempt to modify this sprayer. Replace parts only with manufacturer’s original parts. Never
spray ammable, caustic, acidic, chlorine, bleach, petroleum based, or other
corrosive solutions or heat, pressure, or gas producing chemicals. Always read
and follow chemical manufacturer’s instructions before use with this sprayer as
some chemicals may be hazardous when used with this sprayer.
• PRE-USE CHECK: Before each use check tightness of hose nut to be sure hose is
securely attached to the shut-off assembly. Insure that all nozzle and wand
connections are tight.
• Do Not exceed a tank solution temperature of 120º F/ 49º C.
NOTE: The tank and hose may have residual water in it due to quality testing
performed on the sprayer.
WARNING
This sprayer is designed to operate with a Black & Decker 20V Lithium Ion battery
ONLY. Any other batteries could cause serious harm or injury to the operator and
serious damage to the sprayer.
These components
are not required
for the use of your
particular model.
NOTICE

2E
WARNING: For safe operation, read this manual before using the charger. The battery pack is not fully charged
out of the carton. Before using the battery pack and charger, read the safety instructions below. Then follow
charging procedures outlined.
READ ALL INSTRUCTIONS
IMPORTANT SAFETY INSTRUCTION FOR BATTERY PACKS
• Do not incinerate the battery pack even if it is severely damaged or is completely worn out. The
battery pack can explode in a fire. Toxic fumes and materials are created when battery packs are burned.
• Do Not charge or use battery in explosive atmospheres, such as in the presence of flammable
liquids, gases or dust. Inserting or removing the battery from the charger may ignite the dust or fumes.
• If battery contents come into contact with the skin, immediately wash area with mild soap and
water. If battery liquid gets into the eye, rinse water over the open eye for 15 minutes or until irritation ceases.
If medical attention is needed, the battery electrolyte for Lithium-Ion batteries is composed of a mixture of liquid
organic carbonates and lithium salts.
• Contents of opened battery cells may cause respiratory irritation. Provide fresh air. If symptoms
persist, seek medical attention.
WARNING: Burn hazard. Battery liquid may be flammable if exposed to spark or flame.
• Charge the battery packs only in Black & Decker chargers.
• DO NOT splash or immerse in water or other liquids. This may cause premature cell failure.
• Do not store or use the tool and battery pack in locations where the temperature may reach or
exceed 105ºF (40ºC) (such as outside sheds or metal buildings in summer).
WARNING: Never attempt to open the battery pack for any reason. If battery pack case is cracked or damaged,
do not insert into charger. Do not crush, drop or damage battery pack. Do not use a battery pack or charger that
has received a sharp blow, been dropped, run over or damaged in any way (i.e., pierced with a nail, hit with a
hammer, stepped on). Damaged battery packs should be returned to service center for recycling.
WARNING: Fire hazard. Do not store or carry battery so that metal objects can contact exposed
battery terminals. For example, do not place battery in aprons, pockets, tool boxes, product kit boxes, drawers,
etc., with loose nails, screws, keys, etc.
Transporting batteries can possibly cause fires if the battery terminals inadvertently come in
contact with conductive materials such as keys, coins, hand tools and the like. The US Department of
transportation Hazardous Material Regulations (HMR) actually prohibit transporting batteries in commerce or on
airplanes (i.e., packed in suitcases and carry-on luggage) UNLESS they are properly protected from short circuits.
So when transporting individual batteries, make sure that the battery terminals are protected and well insulated
from materials that could contact them and cause a short circuit. NOTE: Lithium-Ion batteries should not be
put in checked baggage.
STORAGE RECOMMENDATIONS
1. The best storage place is one that is cool and dry away from direct sunlight and excess heat or cold.
2. Long storage will not harm the battery pack or charger.
CHARGING PROCEDURE
Black & Decker chargers are designed to charge Black & Decker battery pack charges in 3.5-4 hours .
1. Plug the charger into an appropriate outlet before inserting the battery pack.

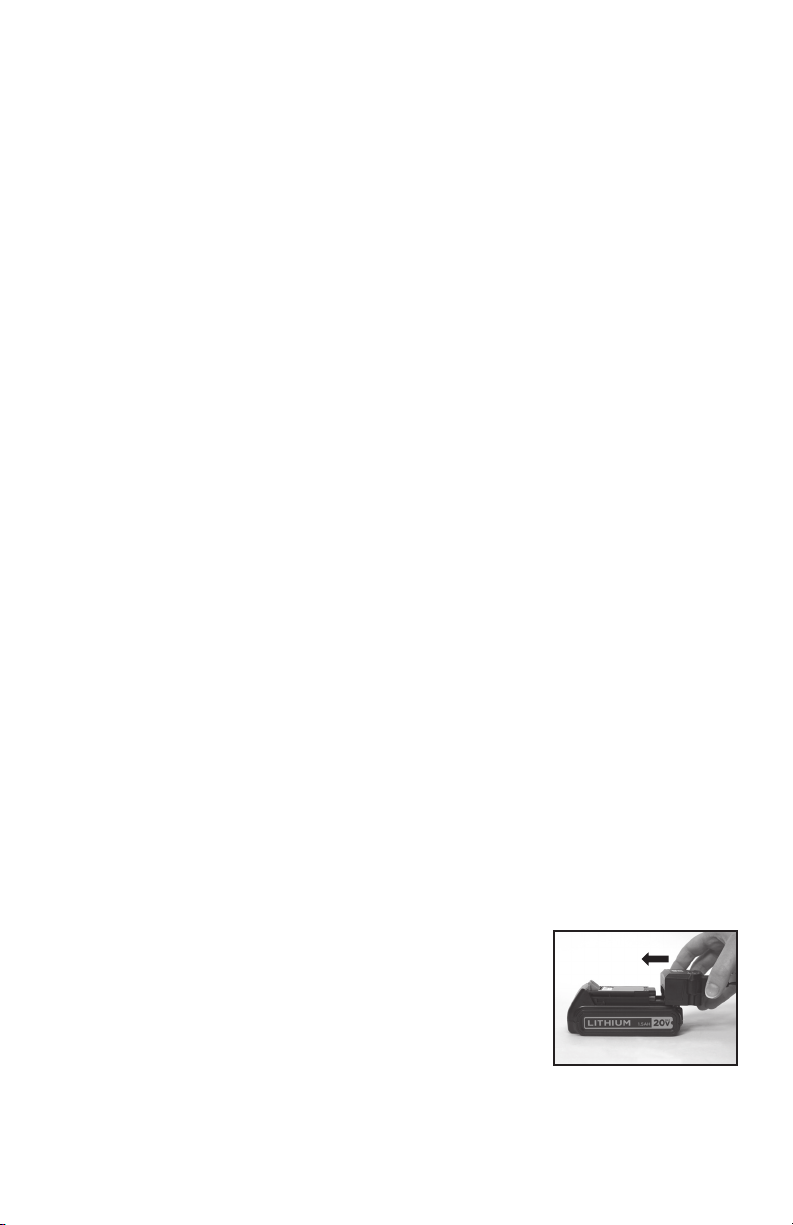

2. Insert the battery pack into the charger as shown in Figure A.
3. The green LED will flash indicating that the battery is being charged.
4. The completion of charge is indicated by the green LED remaining on
continuously. The pack is fully charged and may be used at this time or left on
the charger.
A
NOTE: Remove battery and place in charger when not in use.

B
C
IMPORTANT CHARGING NOTES
1. Longest life and best performance can be obtained if the battery pack is charged when the air temperature is
between 65°F and 75°F (18°- 24°C). DO NOT charge the battery pack in an air temperature below +40°F (+4.5°C),
or above +105°F (+40.5°C). This is important and will prevent serious damage to the battery pack.
2. The charger and battery pack may become warm to touch while charging. This is a normal condition, and does
not indicate a problem. To facilitate the cooling of the battery pack after use, avoid placing the charger or battery
pack in a warm environment such as in a metal shed, or an uninsulated trailer.
3. If the battery pack does not charge properly:
a. Check current at receptacle by plugging in a lamp or other appliance.
b. Check to see if receptacle is connected to a light switch which turns power off when you turn out the lights.
c. Move charger and battery pack to a location where the surrounding air temperature is approximately 65°F and
75°F (18°- 24°C).
4. The battery pack should be recharged when it fails to produce sufficient power on jobs which were easily done
previously. DO NOT CONTINUE to use under these conditions. Follow the charging procedure. You may also
charge a partially used pack whenever you desire with no adverse affect on the battery pack.
5. Foreign materials of a conductive nature such as, but not limited to, steel wool, aluminum foil, or any buildup
of metallic particles should be kept away from charger cavities. Always unplug the charger from the power supply
when there is no battery pack in the cavity. Unplug charger before attempting to clean.
6. Do not freeze or immerse charger in water or any other liquid.
WARNING: Shock hazard. Do not allow any liquid to get inside charger. Never attempt to open the battery
pack for any reason. If the plastic housing of the battery pack breaks or cracks, call 1-800-822-8837 for recycling
information.
INSTALLING AND REMOVING THE BATTERY
PACK FROM THE SPRAYER
WARNING: Make sure switch is in the off position.
TO INSTALL BATTERY PACK: Insert battery pack into battery
receptacle until an audible click is heard Figure B. Make sure
battery pack is fully seated and latched into position.
TO REMOVE THE BATTERY PACK: Depress the battery
release button as shown in Figure C and pull battery pack
out of battery receptacle.
Recharge discharged batteries as soon as possible after use or battery life may be greatly
diminished. For longest battery life, do not discharge batteries fully. It is recommended that the
batteries be recharged after each use.
LEAVING THE BATTERY IN THE CHARGER
The charger and battery pack can be left connected with the green LED glowing indefinitely. The charger will keep
the battery pack fresh and fully charged.
3E

SAVE THESE INSTRUCTIONS
Symbols
The label on your battery and charger may include the following symbols.
V volts
Hz hertz
min minutes
direct current
Class I Construction
(grounded)
Class II Construction
( double insulated)
Read instruction
manual before use
Use proper eye protection
A amperes
W watts
alternating current
no load speed
earthing terminal
safety alert symbol
/min or rpm revolutions or
reciprocation per minute
Use proper
respiratory protection
Use proper hearing protection
4E
SAVE THESE INSTRUCTIONS: This manual contains important safety instructions for battery
chargers.
• Before using charger, read all instructions and cautionary markings on charger, battery pack, and
product using battery pack.
WARNING: Shock hazard. Do not allow any liquid to get inside charger.
CAUTION: Burn hazard. To reduce the risk of injury, charge only designated Black & Decker
batteries. Other types of batteries my burst causing personal injury and damage.
CAUTION: Under certain conditions, with the charger plugged into the power supply, the charger can
be shorted by foreign material. Foreign materials of a conductive nature such as, but not limited to,
steel wool, aluminum foil, or any build up of metalic partices should be kept away from charger cavities.
Always unplug the charger from the power supply when there is no battery pack in the cavity. Unlplug
charger before attempting to clean.
WARNING: DO NOT attempt to charge the battery pack with any chargers other than the
ones in this manual. The charger and battery pack are specifically designed to work together.
• These chargers are not intended for any uses other than charging designated Black &
Decker rechargeable batteries. Any other uses may result in risk of fire, electric shock or
electrocution.
• Do not expose charger to rain or snow.
• Pull by plug rather than cord when disconnecting charger. This will reduce risk of damage to
electric plug and cord.
• Make sure that cord is located so that it will not be stepped on, tripped over, or otherwise
subjected to damage or stress.
• Do not use an extension cord unless it is absolutely necessary. Use of improper extension
cord could result in risk of fire, electric shock, or electrocution.
• An extension cord must have adequate wire size (AWG or American Wire Gauge) for
safety. The smaller the gauge number of the wire, the greater the capacity of the cable, that is 16
gauge has more capacity than 18 gauge. When using more than one extension to make up the
total length, be sure each idividual extension contains at least the minimum wire size.
• Do not operate charger with damaged cord or plug - have them replaced immediately.
• Do not operate charger if it has received a sharp blow, been dropped, or otherwise
damaged in any way. Take it to an authorized service center.
• Do not dissassemble charger; take it to an authorized service center when service or repair is
required. Incorrect reassembly may result in a risk of electric shock electrocution or fire.
• Disconnect the charger from the outlet before attempting any cleaning. This will reduce the
risk of electric shock. Removing the battery pack will not reduce the risk.
• NEVER attempt to connect 2 chargers together.
• The charger is designed to operate on standard household electrical power (120Volts). Do
not attempt to use it on any other voltage.
IMPORTANT SAFETY INSTRUCTIONS FOR BATTERY CHARGERS

APPLICATIONS & USE FOR YOUR SPRAYER
Avoid using a sprayer for general cleaning purposes if plant protection or herbicide chemicals have already
been used in the sprayer. If a sprayer has been used for plant protection or as an herbicide, clean the sprayer
completely (see cleaning section) before using.
Plant Food: Use different spray patterns for optimum foliage feeding or for fungicide and pesticide
application.
Herbicides: Reduce weeds and unwanted plants but avoid using the same sprayer for plant feeding or
protection without thoroughly cleaning (see cleaning section) the sprayer first.
General Household Use: Apply detergents, cleaning solutions, warm water (do not exceed 120°F/49°C)
or nontoxic household cleaning chemicals for carpets, floors, walls, glass, counter tops and ceilings. DO
NOT use sprayer that has been used with herbicides, pesticides or other toxic chemicals for household
applications.
General Outdoor Use: Use the sprayer for cleaning windows or with a detergent for general purpose
cleaning.
5E
1. Poly
Nozzle Cap
2. Retaining
Nut
3. Nozzle
Body
4. Nozzle
Gasket
5. Elbow
Figure 1
SPRAYER COMPONENTS & USE INFORMATION
NOZZLE ASSEMBLY
Figure 1-2
Unscrew the nozzle cap (1) from the nozzle body (3) with retaining nut (2) fastened tightly to the elbow (5). Unscrew
the retaining nut (2). Push the nozzle body (3) with the nozzle gasket (4) out of the retaining nut (2). To reinstall the
nozzle, reverse the above instructions.
1. Foaming
Nozzle Cap
2. Retaining
Nut
3. Nozzle
Body
4. Nozzle
Gasket
5. Elbow
Figure 2
Figure A
Figure B
FOAMING NOZZLE INSTRUCTIONS
Figure A
To spray from straight stream to fine mist, flip up screened foamer cover.
Adjust nozzle by turning to provide desired spray pattern.
Figure B
To spray as a foam, secure screened foamer cover to closed position. Adjust
nozzle for desired foam patterns.

6E
SPRAYER COMPONENTS & USE INFORMATION, Continued
O-ring
Wand
Retaining Nut
Shut-off
Valve
WAND ASSEMBLY
1. Make sure the o-ring is installed on the end of the wand. Insert the wand into shut-off valve.
2. Turn and tighten the retaining nut clock-wise onto the shut-off valve.
WAND CLIP
The wand can be attached to the metal frame using the wand clips.
The backpack strap is provided with multiple features including shoulder strap, chest strap,
waist belt and lumbar support. (figure 1). The top the shoulder strap is attached to the top of
the tank and is removable. The hook from the lumbar support attaches to the base tube on
the bottom of the tank (figure 2).
INSTALLING THE SHOULDER STRAP
Hook
Base
Tube
Lumbar
Support
Figure 2
Hook Attachment
Chest
Strap
Lumbar
Support
Waist
Belt
Figure 1
Strap Assembly
Shoulder
Strap
Wand Clip

7E
FILLING THE SPRAYER
Make sure the filter basket is in place to keep debris from entering the tank.
Determine the amount of mixture needed for your application. Add the proper amount of water to the
tank. Add the proper amount of liquid chemical to the tank (check the chemical label for proper ratio of
chemical). Stir mixture in tank with a clean utensil (like a paint stirrer). The tank will hold the 4-gallon
(15.1L) capacity plus up to 64 ounces of the chemical.
It is not necessary to completely fill the sprayer tank with each use. You can fill the tank with only the
amount needed for each application.
Always follow the manufacturer’s instructions included on their product label.
Figure 1
Stage 1
Filter basket
3 STAGE FILTERING SYSTEM
This backpack sprayer is equipped with a 3 stage filtering
system (Figure 1-3). Stage 1 is a filter basket incorporated
into the tank opening where fluid is added. Stage 2 is a
filter integrated into the pressure chamber. Stage 3 is a
removable filter incorporated into the shut-off assembly.
Periodic cleaning of these filters is recommended to ensure
consistent fluid flow through the sprayer. This will also
reduce sprayer component wear.
To clean the stage 2 filter, point a heavy stream of water
towards the filter to flush debris free. Turn tank upside
down to empty water and debris. Repeat as necessary. If you
are unable to remove the debris, removal of the entire pump
assembly may be required. Please call Chapin customer
service at 1-800-950-4458.
The stage 3 filter is a removable filter incorporated into the
inlet side of the shut-off valve (see section “Disassembling
and Repairing the Shut-off Valve”) . Make sure pressure is
released before detaching the hose from the shut-off.
Figure 2
Stage 2
Pressure Chamber Filter
Figure 3
Stage 3
Removable Shut-off Filter
SPRAYER COMPONENTS & USE INFORMATION, Continued

8E
SPRAYER COMPONENTS & USE INFORMATION, Continued
CLEANING
• Always empty the sprayer and clean the tank thoroughly after each use.
Other Cleaning Hints:
• Improper spray distribution usually means the nozzle is clogged, remove the nozzle and clean it.
• Soap can be added to the water to clean the tank.
• Do not use strong cleaning agents or abrasives.
• If you use a chemical agent to clean the tank follow the manufacturer’s recommendations for the
disposal of the waste water.
• Follow the chemical manufacturers instructions for clean up.
OPERATING THE SPRAYER
• Insert battery into receptacle (see Install Instructions).
• Turn switch to on position.
• Remove tank cap.
• Spray liquid back into tank to prime pump.
• Release shut-off handle. Pump should stop running.
• Replace cap & begin spraying.
•
When finished spraying turn switch to off position.
• Remove and re-charge battery.
Note: Unit is equipped with a battery protection circuit. If sprayer abruptly stops after spraying for
an extended period of time, the battery may require charging.
POWDER-BASED CHEMICALS
Powder-based chemicals (powder mixed with liquids to make the spraying agent) are usually
abrasive and can cause wear. When you use a powder-based chemical in your sprayer, make sure it
is thoroughly dissolved in the liquid solution. Thoroughly clean and flush the sprayer with water to
extend the life of the sprayers parts.
STORING / MAINTAINING YOUR SPRAYER
The battery should be removed prior to storage.
• The sprayer should be stored out of direct sunlight in a cool dry space.
• Before freezing weather make sure to drain all liquid in the tank, pump, hose,
shut-off valve, wand and nozzle, to avoid liquid expansion and cracking in the sprayer components
(See “Cleaning” section). Lock the shut-off valve in the “open” position.
• When service is required call your nearest dealer and always insist on original manufactured
replacement parts.
• Inspect the hose, wand, tank and shut-off valve for wear, damage or leaks on a regular basis
and repair defects promptly.

9E
DISASSEMBLING AND REPAIRING THE SHUT OFF VALVE
1. Assembled shut-off valve Figure 1.
2. Remove the retaining pin (A) Figure 2 by placing the notched end
of the retaining pin on a hard surface and push down. Remove the
retaining pin and slide the handle off the valve.
3. Remove the retaining nut (o-ring attached), spring, and valve stem (B)
Figure 3. Replace worn parts. Lubricate the O-rings and reassemble by
reversing the steps above. Place the handle groove in the slotted area of
the valve stem and make sure the locking clip is positioned in the neutral
position (see “Helpful Spraying Information” section). Insert the retaining
pin. Push down on the handle a few times to distribute the lubricant
evenly. Check filter (C) in end of shut-off valve for debris. Remove filter
and flush with water to clean out.
Figure 3
C
Figure 1
Figure 2
A
B
Valve
Stem
SPRAYER COMPONENTS & USE INFORMATION, Continued

Unit runs but does not spray Pump is not primed Activate shut-off handle until liquid
sprays out. Release handle and pump
will shut-off.
Unit will not start Battery pack not installed properly Check battery pack installation
Battery pack not charged Check battery pack charging requirements
Battery pack will not charge Battery pack not inserted into charger Insert battery pack into charger until
green LED appears
Charger not plugged in Plug charger into a working outlet.
Refer to “Important Charging Notes” for
more details
Surrounding air temperature too hot or too cold Move charger and battery pack to a
surrounding air temperature of
above 40 degrees F (4.5ºC) or below
105 degrees F (+40.5º)
Unit shuts off abruptly Battery pack has reached its maximum thermal limit. Allow battery pack to cool down.
Out of charge. (To maximize the life of the battery Place on charger and allow to charge.
pack it is designed to shutoff abruptly when the
charge is depleted.)
Shut-off leaks Connections loose Tighten connection
Worn or damaged shut-off Rebuild or replace the shut-off valve
Wand assembly leaks Connections loose Tighten connection
Damaged or worn o-ring/gasket Replace o-ring/gasket
Nozzle assembly leaks Connections loose Tighten connection
Damaged or worn o-ring/gasket Replace o-ring/gasket
Leak between pump assembly Pump clamp loose Tighten clamp
and tank O-ring worn or damaged Replace pressure chamber o-ring
Hose leaking at tank outlet Hose clamp loose Tighten clamp
Hose leaking at shut-off Connection loose Tighten retaining nut
Damaged or worn o-ring/gasket Replace o-ring/gasket
TROUBLE SHOOTING YOUR SPRAYER
Symptom Possible Reason Correction
The RBRC™ Seal
The RBRC™ (Rechargeable Battery Recycling Corporation) Seal on the lithium-ion battery (or battery pack)
indicates that the costs to recycle the battery (or battery pack) at the end of its useful life have already been
paid by Black & Decker. In some areas, it is illegal to place spent lithium-ion batteries in the trash or municipal
solid waste stream and the RBRC program provides an environmentally conscious alternative.
RBRC in cooperation with Black & Decker and other battery users, has been established programs in
the United States and Canada to facilitate the collection of spent lithium-ion batteries. Help protect our
environment and conserve natural resources by returning the tool to an authorized Black & Decker service
center for recycling. You may also contact your local recycling center for information on where to drop off the
spent battery, or call 1-800-8-BATTERY.
10E

Congratulations!
You have just purchased a quality Chapin product.
Register Your Sprayer Online@ www.chapinmfg.com/warranty.asp
Chapin International, Inc
P. O. Box 549 700 Ellicot St. • Batavia, NY 14021-0549 U.S.A. • 1-800-950-4458 • www.chapinmfg.com
Due to our ongoing product improvement process, product specifications may change without notice. U.S. and foreign patents pending.
REPLACEMENT PARTS ORDER INFORMATION
6-4657
Pump
Assembly
6-8235
O-ring Kit
Elbow O-ring Hose Gasket
Nozzle Gasket Wand O-ring
6-8146
Filter Basket
& Cap
6-8231
Shut-off
Assembly
6-8232
Wand
Assembly
6-8260
Adjustable
Foaming
Nozzle
6-8181
Straps

Modelo 63102 • 4G/ 15L
016293 R0918
Lea estas instrucciones atentamente antes de utilizarlo
Chapin International, Inc
P.O. Box 549
700 Ellicott St.
Batavia, NY 14021-0549 U.S.A.
1-800-950-4458
www.chapinmfg.com
Manual de uso
y cuidado
NO DEVOLVER ESTE
PULVERIZADOR A LA TIENDA.
LLAMAR AL: 1-800-950-4458
www.chapinmfg.com
ADVERTENCIA
Pulverizador
de mochila
Pulverizador
de mochila

1S
• REVISIÓN PREVIA AL USO: antes de cada uso, revise que la tuerca de la manguera
esté bien apretada para asegurar que la misma se encuentre sujeta en forma segura
al montaje de la unidad de cierre. Asegúrese de que todas las conexiones de la
boquilla y la varilla estén bien apretadas.
• No exceda la temperatura de la solución del tanque de 120º F/ 49º C.
NOTA: El tanque y la manguera pueden tener agua residual en su interior, debido a
las pruebas de calidad realizadas en el pulverizador.
ADVERTENCIA
PRECAUCIÓN
Este pulverizador está diseñado para funcionar con una batería de iones de litio de 20
voltios Black & Decker SOLAMENTE. Cualquier otra batería podría causar daños o
lesiones al operador y daños graves al pulverizador.
ADVERTENCIA
ADVERTENCIA: El uso inapropiado o no seguir las instrucciones puede dar
lugar a una falla explosiva y causar serias lesiones oculares o de otro tipo.
Para el uso seguro de este producto, debe leer y seguir todas las instrucciones. No deje
el pulverizador presurizado expuesto al sol. El calor puede provocar una acumulación
de presión que cause una posible explosión. No almacene o deje la solución en el tanque
después de usar. Cuando utilice el pulverizador use siempre anteojos protectores,
guantes, camisa de manga larga, pantalones largos y protección completa en los pies.
No intente modificar este pulverizador. Reemplace las piezas sólo con piezas originales
del fabricante. Nunca pulverice soluciones inamables, cáusticas, ácidas, de
cloro, de lejía u otras soluciones corrosivas ni químicos que produzcan
calor, presión o gas. Siempre lea y siga las instrucciones del fabricante del
producto químico antes de usarlo con este pulverizador, ya que algunos
productos químicos pueden ser peligrosos cuando se usan con este
pulverizador.
Estos componentes
no son necesarios
para el uso de su
modelo en particular.
DARSE CUENTA

2S
ADVERTENCIA: Para un funcionamiento seguro, lea este manual antes de utilizar el cargador.
La batería no está completamente cargada cuando la extrae de la caja de cartón. Antes de utilizar la batería y el
cargador, lea las instrucciones de seguridad a continuación. Luego, siga los procedimientos de carga detallados.
LEA TODAS LAS INSTRUCCIONES
INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LAS BATERÍAS
• No incinere la batería, aunque esté gravemente dañada o completamente desgastada. La batería
puede explotar si se la expone al fuego. Se generan vapores y materiales tóxicos cuando se queman baterías.
• No cargue ni use la batería en atmósferas explosivas, como por ejemplo en presencia de
líquidos, gases o polvo inflamables. La inserción o extracción de la batería del cargador puede encender
polvo o vapores combustibles.
• Si el contenido de la batería entra en contacto con la piel, lave inmediatamente la zona con
jabón suave y agua. Si el líquido de la batería entra en los ojos, enjuague con agua manteniendo los ojos
abiertos durante 15 minutos o hasta que cese la irritación. Si es necesaria la atención médica, el electrolito de
la batería de iones de litio se compone de una mezcla de carbonatos orgánicos líquidos y sales de litio.
• El contenido de las celdas de la batería abierta puede causar irritación respiratoria. Suministre
aire fresco. Si los síntomas persisten, busque asistencia médica.
ADVERTENCIA: Peligro de quemaduras. El líquido de la batería puede encenderse si se expone a chispas
o llamas.
• Cargue las baterías solamente en cargadores Black & Decker.
• NO salpique ni sumerja en agua o en otros líquidos. Esto puede causar un fallo prematuro de las celdas.
• No almacene ni utilice la herramienta y la batería en lugares donde la temperatura pueda alcanzar
o exceder los 105 ºF (40 ºC) (tales como cobertizos o edificaciones de metal al aire libre en verano).
ADVERTENCIA: Nunca intente abrir la batería por ningún motivo. Si el estuche de la batería está agrietado o
dañado, no la utilice; tampoco use una batería o cargador que hayan recibido un golpe fuerte, se hayan caído,
se les haya pasado por encima con un equipo o vehículo o se hayan dañado de alguna manera (por ejemplo,
perforado con un clavo, golpeado con un martillo, pisado). Las baterías dañadas deben devolverse al centro
de servicio para su reciclaje.
ADVERTENCIA: Peligro de incendio. No almacene ni transporte la batería de una forma en la cual
los objetos metálicos puedan ponerse en contacto con los terminales expuestos de la batería. Por
ejemplo, no coloque la batería en delantales, bolsillos, cajas de herramientas, cajas de juegos de productos,
cajones, etc., junto con clavos, tornillos, llaves sueltos, etc.
Es posible que el transporte de las baterías pueda provocar incendios si los terminales de
éstas entran en contacto accidentalmente con materiales conductores tales como llaves,
monedas, herramientas de mano y similares. Las Normas de Materiales Peligrosos (HMR,
Hazardous Material Regulations) del Departamento de Transporte de los Estados Unidos, en realidad,
prohíben el transporte de baterías comercialmente o en aviones (es decir, empacadas en maletas
y equipaje de mano) A MENOS que estén debidamente protegidas contra cortocircuitos. Por eso,
cuando transporte baterías individuales, asegúrese de que los terminales están protegidos y aislados
de manera adecuada de materiales que pudieran hacer contacto con ellos y causar un cortocircuito.
NOTA: Las baterías de iones de litio no se deben colocar en el equipaje que se envía a bodega.
RECOMENDACIONES DE ALMACENAMIENTO
1. El mejor lugar de almacenamiento es aquel que sea fresco y seco, lejos de la luz solar directa y el exceso
de calor o frío.
2. El almacenamiento prolongado no dañará la batería o el cargador.
PROCEDIMIENTO DE CARGA
Los cargadores Black & Decker están diseñados para cargar baterías
Black & Decker en 3,5 a 4 horas, en función de la batería que se está cargando.
1. Conecte el cargador a un tomacorriente adecuado antes de insertar la batería.
2. Inserte la batería en el cargador como se muestra en la figura A.
3. El LED verde parpadeará indicando que la batería se está cargando.
4. El LED verde encendido de manera continua indica la finalización de la
carga. La batería está completamente cargada y puede utilizarse en este
momento o dejarse en el cargador.
A
NOTA: Retire la batería y conecte el cargador cuando no se esté usando.

3S
NOTAS IMPORTANTES SOBRE LA CARGA
1. Se puede obtener una vida útil más prolongada y un mejor rendimiento si la batería se carga cuando la
temperatura del aire es de entre 65 °F y 75 °F (18 °C a 24 °C). NO cargue la batería a una temperatura del aire por
debajo de +40 °F (+4,5 °C) o superior a +105 °F (+40,5 °C). Esto es importante y evitará daños graves a la batería.
2. El cargador y la batería pueden estar calientes al tacto durante la carga. Esta es una condición normal y no
indica un problema. Para facilitar el enfriamiento de la batería después del uso, evite colocar el cargador o la
batería en un ambiente cálido, como en un cobertizo metálico o un remolque sin aislamiento térmico.
3. Si la batería no se carga correctamente:
a. Revise la corriente en el receptáculo enchufando una lámpara u otro aparato.
b. Compruebe si el receptáculo está conectado a un interruptor de luz que corta la alimentación cuando usted
apaga las luces.
c. Traslade el cargador y la batería a un lugar donde la temperatura ambiente circundante sea de aproximadamente
65 °F y 75 °F (18 °C a 24 °C).
d. Si los problemas de carga persisten, lleve la herramienta, la batería y el cargador a su centro de servicio
técnico local.
4. La batería debe recargarse cuando no produce la alimentación suficiente para tareas que previamente realizaba
con facilidad. NO CONTINÚE utilizándola en estas condiciones. Siga el procedimiento de carga. También puede
cargar una batería usada parcialmente cuando lo desee, sin ningún efecto negativo sobre la misma.
5. Los materiales ajenos de naturaleza conductora, como, entre otros, la lana de acero, el papel de aluminio
o cualquier acumulación de partículas metálicas, deben conservarse alejados de las cavidades del cargador.
Siempre desenchufe el cargador de la fuente de alimentación cuando no haya batería en la cavidad. Desenchufe
el cargador antes de intentar limpiarlo.
6. No congele ni sumerja el cargador en agua ni en ningún otro líquido.
ADVERTENCIA: Riesgo de descarga eléctrica. No permita que ningún líquido ingrese en el cargador. Nunca
intente abrir la batería por ningún motivo. Si la carcasa de plástico de la batería se rompe o quiebra, llévela a un
centro de servicio técnico para su reciclaje.
INSTALACIÓN Y EXTRACCIÓN DE LA BATERÍA DEL
PULVERIZADOR
ADVERTENCIA: Asegúrese de que el interruptor esté en
la posición de apagado (off).
PARA INSTALAR LA BATERÍA: Inserte la batería en
la herramienta hasta que se escuche un clic audible (Figura
B). Asegúrese de que la batería esté completamente
asentada y trabada en su posición.
PARA RETIRAR LA BATERÍA: Presione el botón de
liberación de la batería como se muestra en la Figura C y
tire de la batería para extraerla de la herramienta.
C
B
Recargue las baterías descargadas tan pronto como sea posible después de su uso
o la vida útil de la batería pueden verse muy disminuida. Para una mayor vida útil de
la batería, no descargue las baterías por completo. Se recomienda la recarga de las
baterías después de cada uso.
SI DEJA LA BATERÍA EN EL CARGADOR
El cargador y la batería pueden dejarse conectados con el LED verde encendido indefinidamente. El
cargador mantendrá la batería fresca y completamente cargada.

4S
GUARDE ESTAS INSTRUCCIONES
Símbolos
La etiqueta sobre su herramienta puede incluir los siguientes símbolos.
V voltios
Hz hercios
min minutos
corriente continua
Construcción de Clase I
(puesto a tierra)
Construcción de Clase II
(aislamiento doble)
Lea el manual de instrucciones
antes de su uso
Utilice la protección
ocular adecuada
A amperios
W vatios
corriente alterna
velocidad sin carga
terminal de puesta a tierra
símbolo de alerta de seguridad
Use la protección respiratoria
adecuada
Utilice la protección
auditiva adecuada
/min o rpm
reciprocidad por minuto
revoluciones o
GUARDE ESTAS INSTRUCCIONES: Este manual contiene instrucciones importantes de seguridad para cargadores
de baterías.
• Antes de usar el cargador, lea todas las instrucciones y advertencias sobre el cargador, la batería y el producto que
utiliza dicha batería.
ADVERTENCIA: Riesgo de descarga eléctrica. No permita que ningún líquido ingrese en el cargador.
PRECAUCIÓN: Peligro de quemaduras. Para reducir el riesgo de lesiones, cargue solamente
baterías Black & Decker específicas. Otros tipos de baterías pueden estallar y causar lesiones personales y daños.
PRECAUCIÓN: En determinadas condiciones, con el cargador enchufado al suministro de energía, este puede
experimentar un cortocircuito por material extraño. Los materiales ajenos de naturaleza conductora, como, entre
otros, la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas, deben conservarse
alejados de las cavidades del cargador. Siempre desenchufe el cargador de la fuente de alimentación cuando no haya
batería en la cavidad. Desenchufe el cargador antes de intentar limpiarlo.
ADVERTENCIA: NO intente cargar la batería con otros cargadores que no sean los que se detallan en
este manual. El cargador y la batería están específicamente diseñados para trabajar juntos.
• Estos cargadores no están diseñados para usos distintos a la carga de baterías recargables Black
& Decker específicas.Cualquier otro uso puede generar riesgo de incendio, descarga eléctrica o electrocución.
• No exponga el cargador a la lluvia o a la nieve.
• Tire del enchufe y no del cable al desconectar el cargador. Esto reducirá el riesgo de dañar el enchufe y
el cable.
• Asegúrese de que el cable eléctrico esté ubicado de manera que no lo pise o tropiece con él, o lo
someta de otra manera a daños o tensión.
• No utilice un cable de prolongación a menos que sea absolutamente necesario. El uso de un cable de
prolongación incorrecto puede provocar riesgo de incendio, descarga eléctrica o electrocución.
• Un cable de prolongación debe tener un tamaño de alambre adecuado (AWG o American Wire
Gauge) para su seguridad. Cuanto menor sea el número de calibre del alambre, mayor será la capacidad
del cable, es decir que un calibre 16 tiene mayor capacidad que el calibre 18. Cuando se utiliza más de una
prolongación para lograr la longitud total, asegúrese de que cada prolongación individual contenga al menos el
calibre mínimo de alambre.
• No utilice el cargador con un cable o enchufe dañados. Hágalos reparar de inmediato.
• No utilice el cargador si ha recibido un golpe fuerte, se ha caído o dañado de cualquier otra forma.
Llévelo a un centro de servicio técnico autorizado.
• No desmonte el cargador, llévelo a un centro de servicio técnico autorizado cuando sea necesario su
mantenimiento o reparación. Un montaje incorrecto puede dar lugar a un riesgo de electrocución por descarga
eléctrica o incendio.
• Desconecte el cargador del tomacorriente antes intentar realizar cualquier tarea de limpieza.Esto
reducirá el riesgo de descarga eléctrica. La extracción de la batería no reducirá el riesgo.
• NUNCA intente conectar 2 cargadores juntos.
• El cargador está diseñado para funcionar con corriente eléctrica doméstica estándar (120 voltios).
No intente utilizarlo con otro voltaje.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LOS
CARGADORES DE BATERÍAS

5S
USO Y APLICACIÓN DE SU PULVERIZADOR
Evite el uso de un pulverizador con fines de limpieza si ya se utilizaron productos protectores para plantas o
químicos herbicidas en el mismo. Si se ha utilizado el pulverizador para proteger plantas o como herbicida, limpie
completamente el pulverizador (consulte la sección de limpieza) antes de utilizarlo.
Fertilizante: utilice diferentes tipos de patrones de pulverización para la óptima nutrición de follaje y aplicación
de fungicidas y pesticidas.
Herbicidas: reduzca la maleza y las plantas no deseadas, pero evite utilizar el mismo pulverizador para fertilizar
o proteger plantas sin primero limpiar el pulverizador por completo (consulte la sección de limpieza).
Uso general en el hogar: aplique detergentes, soluciones limpiadoras, agua tibia (que no exceda los
120°F/49°C) o químicos limpiadores para el hogar no tóxicos en alfombras, pisos, paredes, vidrio, encimeras
y techos. NO utilice el pulverizador que se utilizó con herbicidas, pesticidas u otros químicos tóxicos para
aplicaciones en el hogar.
Uso general en exteriores: utilice el pulverizador para limpiar ventanas o para aplicar algún detergente para
propósitos de limpieza general.
INFORMACIÓN DE LOS COMPONENTES Y USO DEL PULVERIZADOR
ENSAMBLE DE BOQUILLA
Figura 1-2
Desatornille la tapa de boquilla (1) del cuerpo de la boquilla (3) con la tuerca de retención (2) en el codo (5). Desatornille
la tuerca de retención (2). Empuje el cuerpo de la boquilla (3) con la boquilla junta (4) de manera de separarlos de la
tuerca de retención (2). Para volver a instalar la boquilla, haga lo mismo pero empezando por el último paso.
1. Tapa de boquilla
de polietileno
2. Tuerca de
retención
3. Cuerpo de
la boquilla
4. Junta de
la boquilla
5. Codo
Figura 1
1. Tapa de boquilla
de espuma
2. Tuerca de
retención
3. Cuerpo de
la boquilla
4. Junta de
la boquilla
5. Codo
Figura 2
Figure A
Figure B
INSTRUCCIONES PARA BOQUILLA DE ESPUMA
Figure A
Para pulverizar de un chorro sólido a una fina rociada, voltee la tapa del
dispensador de espuma. Ajuste la boquilla volteándola para obtener el patrón de
vaporización deseado.
Figure B
Para vaporizar como una espuma, coloque la tapa del dispensador de espuma en
posición de cerrado. Ajuste la boquilla para obtener el patrón de espuma deseado.

6S
SUJETADOR PARA VARILLA
El sujetador para varilla puede sujetarse al bastidor de metal usando los sujetadores para varilla.
Anillo “O”
Varilla
Tuerca de
retención
Válvula de
apagado
MONTAJE DE LA VARILLA
1. Asegúrese de que el anillo “O” esté instalado en el extremo de la varilla pulverizadora. Inserte la varilla a la
válvula de cierre.
2. Gire y apriete la tuerca de retención sobre la válvula de cierre en el sentido de las agujas del reloj.
La correa de la mochila viene con varios accesorios, entre ellos, la correa para hombros, la correa de
pecho, el cinturón, el apoyo lumbar y la almohadilla para la espalda (figura 1). La parte superior de
la correa para hombros está sujeta a la parte superior del tanque y es desmontable. El gancho del
apoyo lumbar se sujeta al tubo de base, en la parte inferior del tanque (figura 2).
INSTALACIÓN DE LAS CORREAS PARA HOMBROS
Gancho
Tubo
de
base
Apoyo
lumbar
Figura 2
Conexión de gancho
Correa de
pecho
Apoyo
lumbar
Cinturón
Figura 1
Montaje de la correa
Correa para
hombros
INFORMACIÓN DE LOS COMPONENTES Y USO DEL PULVERIZADOR, continuación
Sujetador para varilla

7S
LLENADO DEL PULVERIZADOR
Asegúrese de que la canastilla de filtro esté en su lugar para evitar que entren residuos al tanque.
Determine la cantidad de mezcla que necesita para su aplicación.
Agregue la cantidad adecuada de agua en el tanque. Agregue la cantidad adecuada de agente químico
en el tanque (consulte la etiqueta del agente químico para conocer la proporción adecuada del mismo).
Agite la mezcla en el tanque con un utensilio limpio (como una espàtula para pintura). El tanque tiene
capacidad para 4 galones (15.1 L) más hasta 64 onzas del agente químico.
No es necesario llenar el tanque del pulverizador en cada uso. Puede llenar el tanque con tan sólo la
cantidad necesaria para cada aplicación.
Siempre siga las instrucciones del fabricante que se incluyen en la etiqueta del producto.
INFORMACIÓN DE LOS COMPONENTES Y USO DEL PULVERIZADOR, continuación
Este pulverizador con mochila está equipado con un sistema de
filtración en 3 etapas (Figura 1-3). La etapa 1 es una canastilla de
filtro incorporada en la abertura del tanque donde se coloca el
fluido. La etapa 2 es un filtro integrado en la cámara de presión.
La etapa 3 es un filtro desmontable integrado en el conjunto de
cierre. Se recomienda la limpieza periódica de estos filtros para
garantizar un flujo uniforme del fluido a través del pulverizador.
Esto también reducirá el desgaste del componente pulverizador.
Para limpiar el filtro de la etapa 2, apunte un flujo fuerte de agua
hacia el filtro para enjuagar los residuos. Voltee el tanque boca
abajo para vaciar el agua y los residuos. Repita cuantas veces sea
necesario. Si no puede quitar los residuos, quizá sea necesario
retirar todo el conjunto de la bomba. Llame a Servicio a Clientes
de Chapin al 1-800-950-4458.
El filtro de la etapa 3 es un filtro desmontable incorporado
en el lado de la entrada de la válvula de cierre (vea la sección
“desarmado y reparación de la válvula de cierre”). Asegúrese de
liberar la presión antes de retirar la manguera del dispositivo de
cierre.
SISTEMA DE FILTRACIÓN EN 3 ETAPAS
Figura 1
Etapa 1
canastilla de filtro
Figura 2
Etapa 2
Filtro
Figura 3
Etapa 3
Filtro de cierre
