Quick Reference Guide
English EN
Español ES
Français FR

COLORdash™ Batten Quad 6 QRG EN
2
About this
Guide
The COLORdash™ Batten Quad 6 Quick Reference Guide (QRG) has
basic product information such as connection, mounting, menu options, and
DMX values. Download the User Manual from www.chauvetlighting.com
for more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing may be hot when lights are
operating.
•
Mount this product in a location with adequate ventilation, at least 20
in (50 cm) from adjacent surfaces.
•
DO NOT leave anyflammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
What Is
Included
•COLORdash™ Batten Quad 6
•Power Input Cord
•
Safety Cable
•Warranty Card
•Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
You can link up to 17 COLORdash™ Batten Quad 6 products at 120 VAC
or 33
at 230 VAC. Never exceed this number. Power linking cords can be
purchased separately.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
Fuse
Replacement
1. Disconnect this product from the power outlet.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing pulling out the installed fuse.
4. Remove the blown fuse from the safety cap and replace with a fuse of
the exact same type and rating.
5. Insert the fuse holder back in place and reconnect power.

EN COLORdash™ Batten Quad 6 QRG
3
DMX Linking
The COLORdash™ Batten Quad 6 will work with a DMX controller using
a regular DMX serial connection. A DMX Primer is available from
www.chauvetpro.com.
DMX Connection
The COLORdash™ Batten Quad 6 uses a regular DMX data connection for
its DMX personalities: 4 Ch, 6 Ch, 10 Ch, 24 Ch, and 28 Ch
. See the User
Manual to connect and configure for DMX operation.
Master/Slave
Connection
The COLORdash™ Batten Quad 6 uses the DMX data connection for its
Master/Slave mode. See the User Manual to connect and configure for
Master/Slave operation.

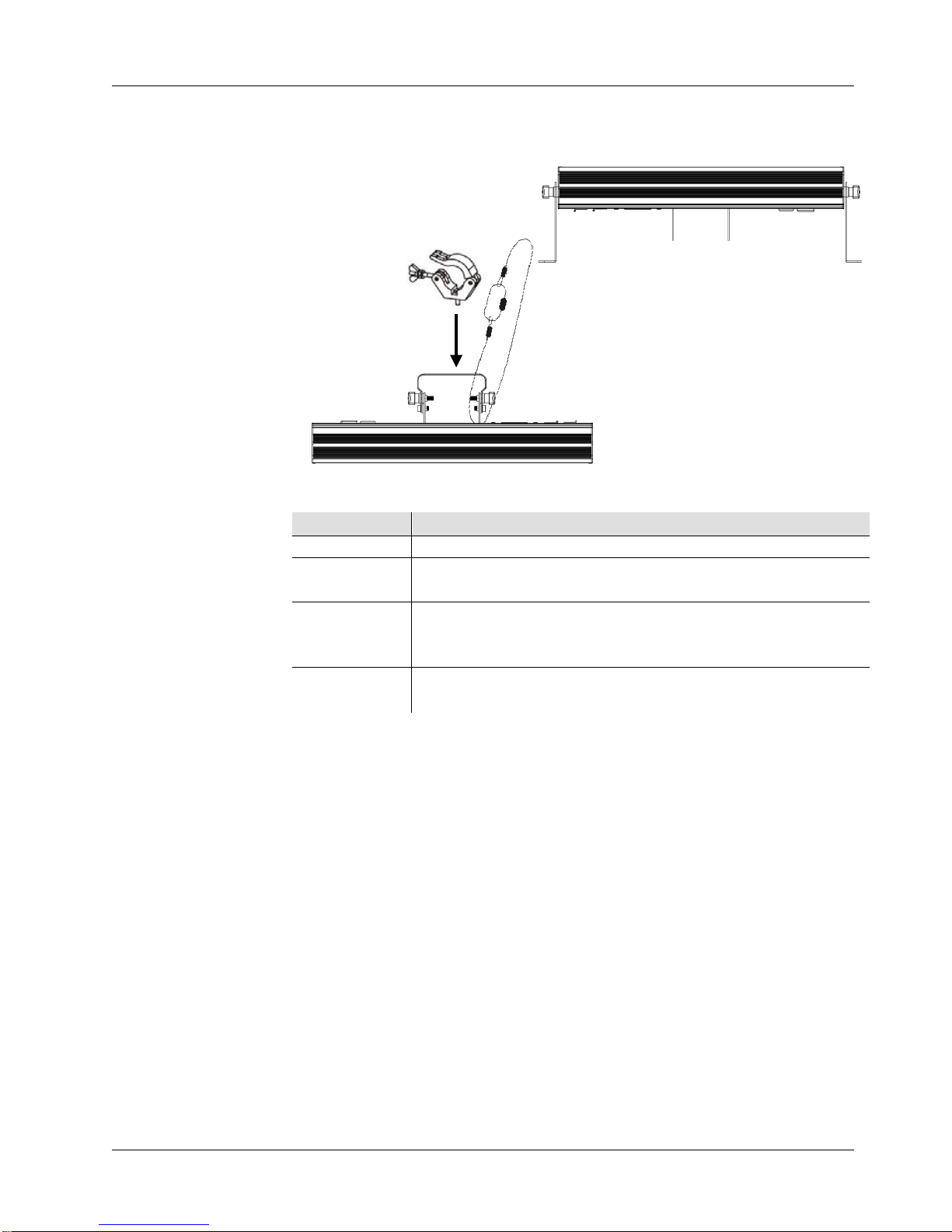

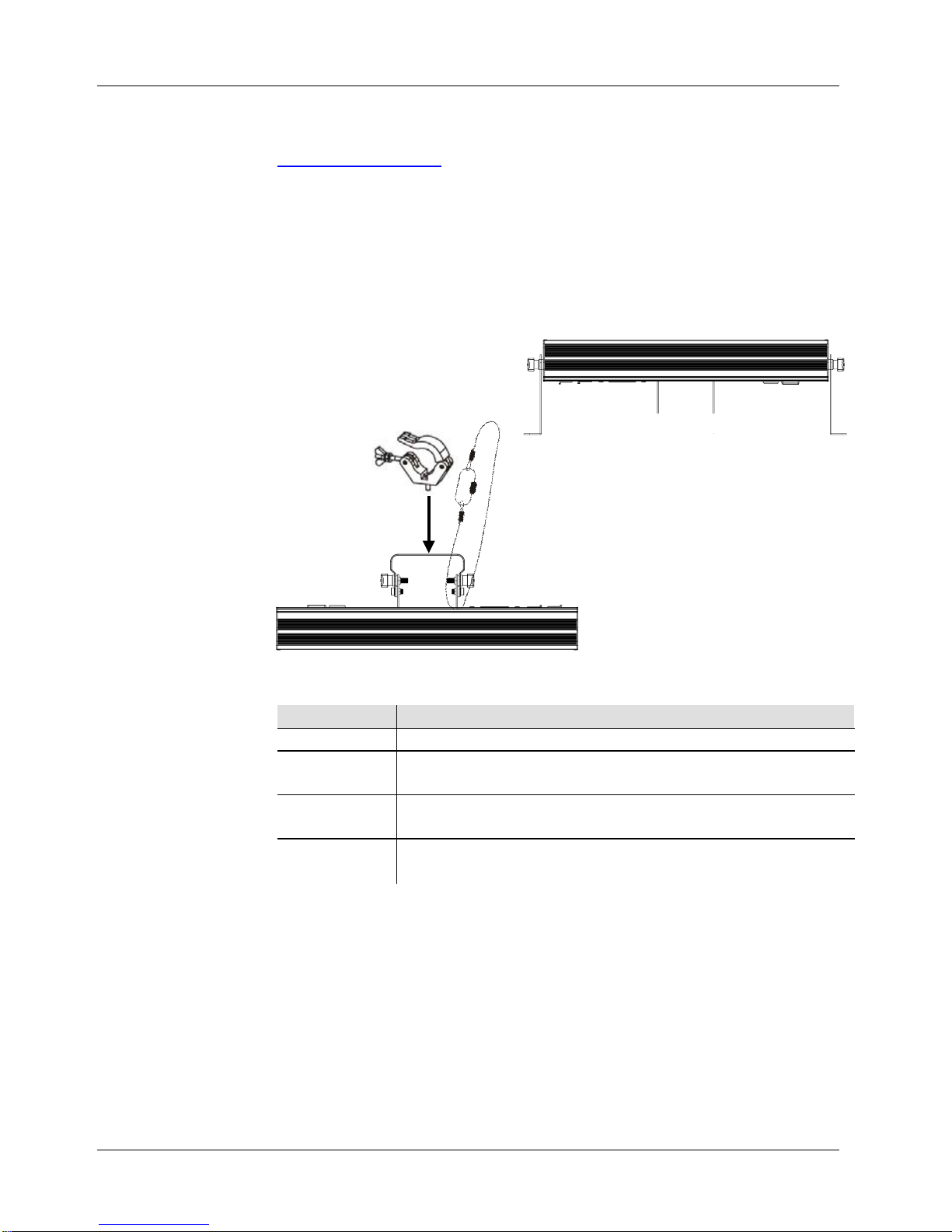

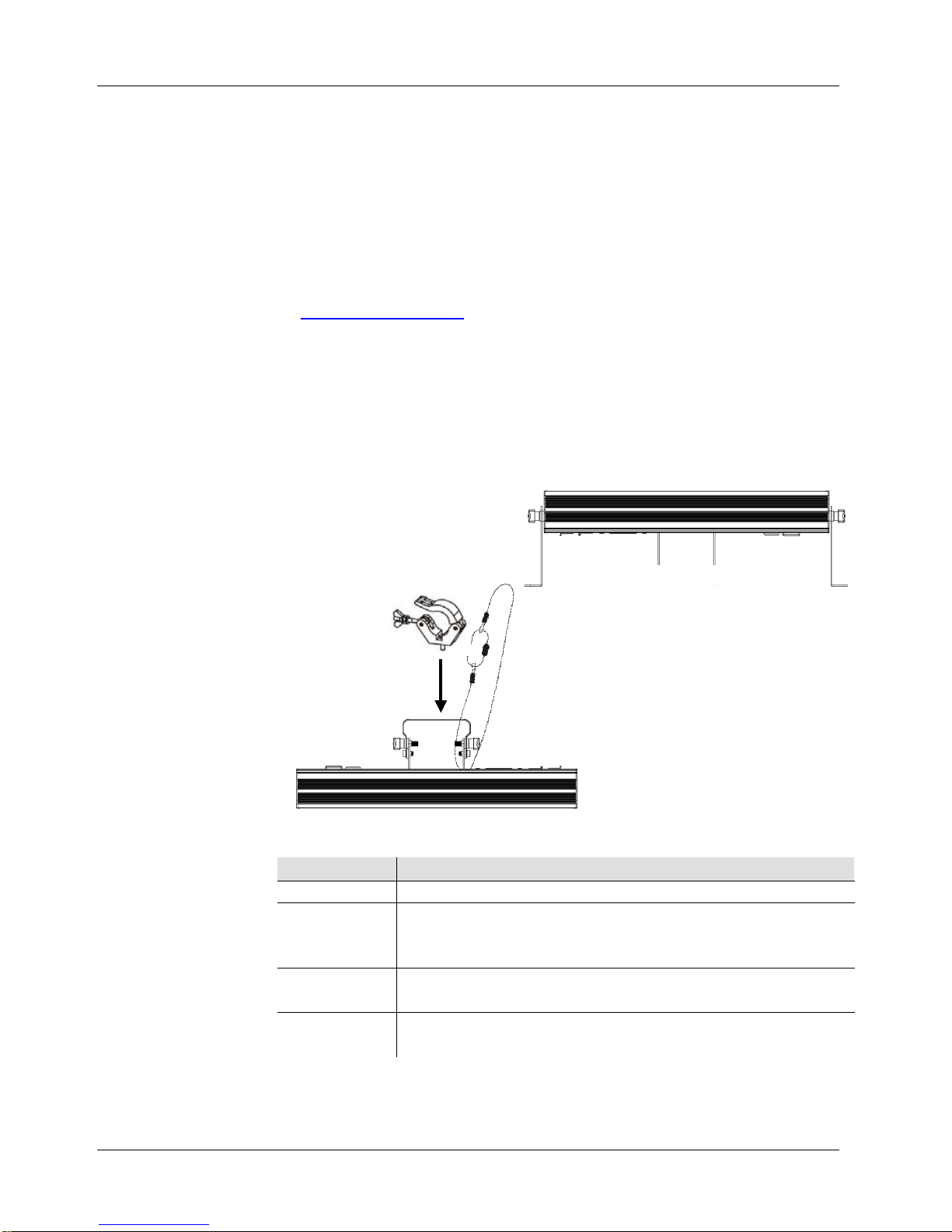

Mounting
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Overhead Mounting
Floor Mounting

COLORdash™ Batten Quad 6 QRG EN
4
Menu Options
Main Level
Programming Levels
Description
Auto
Auto 1~12
Speed 0~100
12 automatic programs
Fade
Selects rolling fade effect
Static
Fix C
R
Red
G
Green
B
Blue
A
Amber
GB
Green/Blue
RB
Red/Blue
RG
Red/Green
RGB
Red/Green/Blue
RA
Red/Amber
GA
Green/Amber
BA
Blue/Amber
RGA
Red/Green/Amber
RBA
Red/Blue/Amber
GBA
Green/Blue/Amber
RGBA
Red/Green/Blue/Amber
Manu C
R
Value 0~255 Combine Red, Green, Blue, and Amber to
make a custom color
G
B
A
Dim Mode
Off
No dimmer
DIM 1~3
Dimmer curve
BackLite
10S
Turns off display backlight after 10 sec of
inactivity
20S
Turns off display backlight after 20 sec of
inactivity
30S
Turns off display backlight after 30 sec of
inactivity
On
Display backlight always on
Info
Auto
Test
Turns on all LEDs in sequence for testing
FixHours
Shows total product hours
Version
Shows installed software version
Address 001~509
Selects DMX address (highest channel
restricted to personality chosen)
Channel
4 Ch
4-channel: R/G/B/A control
6 Ch
6-channel: R/G/B/A, dimmer, strobe
10 Ch
10-channel: R/G/B/A dimmer, strobe,
color macro, auto, dimmer speed, auto
speed
24 Ch
24-channel: R/G/B/A per LED, dimmer,
28 Ch
28-channel: R/G/B/A per LED, dimmer,
strobe, auto, auto speed
M &S Mode
Master
DMX mode
Slave
Slave mode
White Balance
R
Value 125~255
Sets red LED maximum value
G
Sets green LED maximum value
B
Sets blue LED maximum value

EN COLORdash™ Batten Quad 6 QRG
5
DMX Values
28 Ch
Channel
Function
Value
Percent/Setting
1
Red 1
000 255
0~100%
2
Green 1
000 255
0~100%
3
Blue 1
000 255
0~100%
4
Amber 1
000 255
0~100%
5
Red 2
000 255
0~100%
6
Green 2
000 255
0~100%
7
Blue 2
000 255
0~100%
8
Amber 2
000 255
0~100%
9
Red 3
000 255
0~100%
10
Green 3
000 255
0~100%
11
Blue 3
000 255
0~100%
12
Amber 3
000 255
0~100%
13
Red 4
000 255
0~100%
14
Green 4
000 255
0~100%
15
Blue 4
000 255
0~100%
16
Amber 4
000 255
0~100%
17
Red 5
000 255
0~100%
18
Green 5
000 255
0~100%
19
Blue 5
000 255
0~100%
20
Amber 5
000 255
0~100%
21
Red 6
000 255
0~100%
22
Green 6
000 255
0~100%
23
Blue 6
000 255
0~100%
24
Amber 6
000 255
0~100%
25 Auto Programs
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 190
191 210
211 230
231 250
251

255
No Function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
Random Auto
26
Auto Speed
000 255
Slow to Fast
27
Dimmer
000 255
0~100%
28 Strobe
000 010
011

255
No Function
Slow to Fast

COLORdash™ Batten Quad 6 QRG EN
6
DMX Values (cont.)
24 Ch
Channel
Function
Value
Percent/Setting
1
Red 1
000 255
0~100%
2
Green 1
000 255
0~100%
3
Blue 1
000 255
0~100%
4
Amber 1
000 255
0~100%
5
Red 2
000 255
0~100%
6
Green 2
000 255
0~100%
7
Blue 2
000 255
0~100%
8
Amber 2
000 255
0~100%
9
Red 3
000 255
0~100%
10
Green 3
000 255
0~100%
11
Blue 3
000 255
0~100%
12
Amber 3
000 255
0~100%
13
Red 4
000 255
0~100%
14
Green 4
000 255
0~100%
15
Blue 4
000 255
0~100%
16
Amber 4
000 255
0~100%
17
Red 5
000 255
0~100%
18
Green 5
000 255
0~100%
19
Blue 5
000 255
0~100%
20
Amber 5
000 255
0~100%
21
Red 6
000 255
0~100%
22
Green 6
000 255
0~100%
23
Blue 6
000 255
0~100%
24
Amber 6
000 255
0~100%
6 Ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000 255
0~100%
2
Red
000 255
0~100%
3
Green
000 255
0~100%
4
Blue
000 255
0~100%
5
Amber
000 255
0~100%
6 Strobe
000 010
011

255
No Function
Slow to Fast
4 Ch
Channel
Function
Value
Percent/Setting
1
Red
000 255
0~100%
2
Green
000 255
0~100%
3
Blue
000 255
0~100%
4
Amber
000 255
0~100%

EN COLORdash™ Batten Quad 6 QRG
7
DMX Values (cont.)
10 Ch
Channel
Function
Value
Percent/Setting
1
Dimmer
000 255
0~100%
2
Red
000 255
0~100%
3
Green
000 255
0~100%
4
Blue
000 255
0~100%
5
Amber
000 255
0~100%
6 Strobe
000 010
011 255
No Function
Slow to Fast
7 Color Macro +
White Balance
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
No Function
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100%G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R: 100% G: 100% B: 100% A: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
8 Auto Programs
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 190
191 210
211 230
231 250
251 255
No Function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
Random Auto
9
Auto Speed
000 255
Slow to Fast
10 Dimmer Speed
000 051
052 101
102 152
153 203
204 255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3 (slowest)

COLORdash™ Batten Quad 6 GRR ES
8
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del COLORdash™ Batten Quad 6
contiene información básica sobre el producto, como montaje, opciones de
menú y valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•¡CUIDADO! La carcasa de este producto está caliente cuando las
luces están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o
humedad puedan afectarlo.
•
NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto. Visite
www.chauvetlighting.com para información de contacto.
¿Qué va
Incluido?
•COLORdash™ Batten Quad 6
•Cable de Alimentación
•Cable de Seguridad
•Tarjeta de Garantía
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 17 productos COLORdash™ Batten Quad 6 a 120
VCA, u 33 a 230 VCA. Los cables de alimentación en cadena se p
ueden
adquirir por separado.
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del Tornillo
CA Cargado
Negro
Marrón
Amarillo/Bronce
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde

ES COLORdash™ Batten Quad 6 GRR
9
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de
seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Enlace DMX
El COLORdash™ Batten Quad 6 funcionará con un controlador DMX
usando una conexión serie DMX normal.
Hay un Manual DMX disponible
en www.chauvetpro.com.
Conexión DMX
El COLORdash™ Batten Quad 6 usa una conexión de datos DMX normal
para sus personalidades DMX: 4 Ch, 6 Ch, 10 Ch, 24 Ch y 28 Ch.
Vea el
Manual de usuario para conectar y configurar para funcionamiento DMX.
Conexión
Maestro/Esclavo
El COLORdash™ Batten Quad 6 usa la conexión de datos DMX para su
modo Maestro/Esclavo Vea el Manual de usuario para
conectar y
configurar para funcionamiento Maestro/Esclavo.
Montaje
Diagrama
de Montaje
del Producto
Descripción del
Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
Montaje en Altura
Montaje en Suelo

COLORdash™ Batten Quad 6 GRR ES
10
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
Auto
Auto 1~12
Speed 0~100
12 programas automáticos
Fade
Selecciona efecto de fundido rodante
Static
Fix C
R
Rojo
G
Verde
B
Azul
A
Ámbar
GB
Verde/Azul
RB
Rojo/Azul
RG
Rojo/Verde
RGB
Rojo/Verde/Azul
RA
Rojo/Ámbar
GA
Verde/Ámbar
BA
Azul/Ámbar
RGA
Rojo/Verde/Ámbar
RBA
Rojo/Azul/Ámbar
GBA
Verde/Azul/Ámbar
RGBA
Rojo/Verde/Azul/Ámbar
Manu C
R
Value 0~255 Combinar rojo, verde, azul y ámbar para
formar un color personalizado
G
B
A
Dim Mode
Off
Sin atenuador
DIM 1~3
Curva de atenuador
BackLite
10S
Retro-iluminación de la pantalla se apaga
después de 10 segundos de inactividad
20S
Retro-iluminación de la pantalla se apaga
después de 20 segundos de inactividad
30S
Retro-iluminación de la pantalla se apaga
después de 30 segundos de inactividad
On
Retro-iluminación de la pantalla siempre
activa
Info
Auto Test
Enciende todos los LEDs en secuencia
para pruebas
FixHours
Muestra el nombre total de las horas del
producto
Version
Muestra instalada la versión de software
Address 001~509
Selecciona la dirección DMX (canal más
alto restringido a la personalidad elegida)
Channel
4 Ch
4 canales: control de R/G/B/A
6 Ch
6 canales: estrobo, atenuador, R/G/B/A
10 Ch
10 canales: R/G/B/A, atenuador, estrobo,
macro de color, auto, velocidad
atenuador, velocidad automática
24 Ch
24 canales: R/G/B/A por LED
28 Ch
28 canales: R/G/B/A por LED, atenuador,
estrobo, auto, velocidad automática
M &S Mode
Master
Modo DMX
Slave
Modo Esclavo
White Balance
R
Value 125~255
Establece el valor máximo de LED rojo
G
Establece el valor máximo de LED verde
B
Establece el valor máximo de LED azul

ES COLORdash™ Batten Quad 6 GRR
11
Valores DMX
28 C
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo 1
000 255
0~100%
2
Verde 1
000 255
0~100%
3
Azul 1
000 255
0~100%
4
Ámbar 1
000 255
0~100%
5
Rojo 2
000 255
0~100%
6
Verde 2
000 255
0~100%
7
Azul 2
000 255
0~100%
8
Ámbar 2
000 255
0~100%
9
Rojo 3
000 255
0~100%
10
Verde 3
000 255
0~100%
11
Azul 3
000 255
0~100%
12
Ámbar 3
000 255
0~100%
13
Rojo 4
000 255
0~100%
14
Verde 4
000 255
0~100%
15
Azul 4
000 255
0~100%
16
Ámbar 4
000 255
0~100%
17
Rojo 5
000 255
0~100%
18
Verde 5
000 255
0~100%
19
Azul 5
000 255
0~100%
20
Ámbar 5
000 255
0~100%
21
Rojo 6
000 255
0~100%
22
Verde 6
000 255
0~100%
23
Azul 6
000 255
0~100%
24
Ámbar 6
000 255
0~100%
25 Programas Auto
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 190
191 210
211 230
231 250
251

255
Sin function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
Auto aleatorio
26
Velocidad
Automática
000 255
Lento a rápido
27
Atenuador
000 255
0~100%
28 Estrobo
000 010
011 255
Sin function
Lento a rápido

COLORdash™ Batten Quad 6 GRR ES
12
Valores DMX (Cont.)
24 C
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo 1
000 255
0~100%
2
Verde 1
000 255
0~100%
3
Azul 1
000 255
0~100%
4
Ámbar 1
000 255
0~100%
5
Rojo 2
000 255
0~100%
6
Verde 2
000 255
0~100%
7
Azul 2
000 255
0~100%
8
Ámbar 2
000 255
0~100%
9
Rojo 3
000 255
0~100%
10
Verde 3
000 255
0~100%
11
Azul 3
000 255
0~100%
12
Ámbar 3
000 255
0~100%
13
Rojo 4
000 255
0~100%
14
Verde 4
000 255
0~100%
15
Azul 4
000 255
0~100%
16
Ámbar 4
000 255
0~100%
17
Rojo 5
000 255
0~100%
18
Verde 5
000 255
0~100%
19
Azul 5
000 255
0~100%
20
Ámbar 5
000 255
0~100%
21
Rojo 6
000 255
0~100%
22
Verde 6
000 255
0~100%
23
Azul 6
000 255
0~100%
24
Ámbar 6
000 255
0~100%
6 C
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 255
0~100%
2
Rojo
000 255
0~100%
3
Verde
000 255
0~100%
4
Azul
000 255
0~100%
5
Ámbar
000 255
0~100%
6 Estrobo
000 010
011

255
Sin function
Lento a rápido
4 C
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 255
0~100%
2
Verde
000 255
0~100%
3
Azul
000 255
0~100%
4
Ámbar
000 255
0~100%

ES COLORdash™ Batten Quad 6 GRR
13
Valores DMX (Cont.)
10 C
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 255
0~100%
2
Rojo
000 255
0~100%
3
Verde
000 255
0~100%
4
Azul
000 255
0~100%
5
Ámbar
000 255
0~100%
6 Estrobo
000 010
011 255
Sin function
Lento a rápido
7 Macro de Color + Equilibrio de
Blancos
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
Sin function
R: 100% V: 0~100% A: 0
R: 100%~0 V: 100% A: 0
R: 0 V: 100% A: 0~100%
R: 0 V: 100%~0 A: 100%
R: 0~100%V: 0 A: 100%
R: 100% V: 0 A: 100%~0
R: 100% V: 0~100% A: 0~100%
R: 100%~0 V: 100%~0 A: 100%
R: 100% V: 100% A: 100% A: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
8 Programas Auto
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 190
191 210
211 230
231 250
251 255
Sin function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
Auto aleatorio
9
Velocidad
Automática
000 255 Lento a rápido
10 Velocidad
Atenuador
000 051
052 101
102 152
153 203
204 255
Preconfigura la velocidad del atenuador desde
la pantalla de menú
Atenuador lineal
Curva de atenuación no-lineal 1 (la más
rápida)
Curva de atenuación no-lineal 2
Curva de atenuación no-lineal 3 (la más lenta)

COLORdash™ Batten Quad 6 MdR FR
14
À Propos de ce
M
anuel
Le Manuel de Référence (MdR) COLORdash™ Batten Quad 6 reprend des
informations de base sur ce produit notamment en matière de connexions,
montage, options de menu et valeurs DMX. Téléchargez le manuel
d'utilisation sur www.chauvetlighting.com
pour de plus amples
informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes
à changement sans préavis.
Consignes de
S
écurité
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•ATTENTION: le boîtier de ce produit est brûlant lors du
fonctionnement.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du
produit lorsque celui-ci fonctionne.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en hauteur.
•N’utilisez PAS ce produit en extérieur ou tout autre endroit où de la
poussière, une chaleur excessive, de l'eau ou de l'humidité pour en
affecter le fonctionnement.
•N’utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen de la
poignée dont il est doté.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par ce produit est de
104° F (40° C). Ne le faites pas fonctionner à des températures plus
élevées.
Contact
En dehors des États-Unis, du Royaume-
Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce Qui Est
Inclus
•COLORdash™ Batten Quad 6
•Un Cordon d’alimentation d'entrée
•Un Câble de Sécurité
•Une Fiche de Garantie
•Un Manuel de Référence

FR COLORdash™ Batten Quad 6 MdR
15
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion
Électrique
Vous pouvez connecter jusqu’à 17 COLORdash™ Batten Quad 6 à 120
VCA ou 33
unités à 230 VCA Vous pouvez vous procurer séparément des
cordons d'alimentation
Prise CA
Connexion
Câble (États-Unis)
Câble (Europe)
Couleur de la Vis
Conducteur CA
Noir
Marron
Jaune/Cuivré
Neutre CA
Blanc
Bleu
Argenté
Terre CA
Vert/Jaune
Vert/Jaune
Vert
Remplacement
du F
usible
1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du
porte-fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du
porte-fusible.
4. Retirez le fusible désuet du clip se trouvant à l'avant du couvercle de
sécurité et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.
Raccordement
DMX
Le COLORdash™ Batten Quad 6 fonctionnera avec un jeu d'orgues DMX
au moyen de connexions DMX en série standard. Une introduction au
DMX est à votre disposition sur www.chauvetpro.com.
Connexion DMX
Le COLORdash™ Batten Quad 6 utilise une connexion de données DMX
standard pour ses personnalités DMX: 4 Ch, 6 Ch, 10 Ch, 24 Ch, et 28 Ch
.
Consultez le manuel d’utilisation pour connecter et configurer le système
DMX.
Connexion
Maître/E
sclave
Le COLORdash™ Batten Quad 6 utilise une connexion de données DMX
pour son mode Maître/Esclave. Consultez le Manuel
d’Utilisation pour
connecter et configurer le mode de fonctionnement Maître/Esclave.

COLORdash™ Batten Quad 6 MdR FR
16
Montage
Schéma de
Montage
du Produit
Description du
Tableau de
Commandes
Bouton
Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours
<ENTER>
Permet l’affichage du menu en cours ou permet de
configurer la valeur en cours dans la fonction sélectionnée
<UP>
Permet de parcourir les listes ou les menus vers le haut,
dans une fonction permet d'augmenter les valeurs
numériques
<DOWN>
Permet de parcourir les listes ou les menus vers le bas, dans
une fonction permet de diminuer les valeurs numériques
Montage en Hauteur
Montage au Sol

FR COLORdash™ Batten Quad 6 MdR
17
Options du Menu
Niveau Principal
Niveaux de Programmation
Description
Auto
Auto 1~12
Speed 0~100
12 programmes automatiques
Fade
Sélectionne l'effet fondu roulant
Static
Fix C
R
Rouge
G
Vert
B
Bleu
A
Ambre
GB
Vert/Bleu
RB
Rouge/Bleu
RG
Rouge/Vert
RGB
Rouge/Vert/Bleu
RA
Rouge/Ambre
GA
Vert/Ambre
BA
Bleu/Ambre
RGA
Rouge/Vert/Ambre
RBA
Rouge/Bleu/Ambre
GBA
Vert/Bleu/Ambre
RGBA
Rouge/Vert/Bleu/Ambre
Manu C
R
Value 0~255 Combine les couleurs rouge, vert, bleu et amber afin de créer des couleurs sur
mesure
G
B
A
Dim Mode
Off
Pas de gradateur
DIM 1~3
Courbe de gradation
BackLite
10S
Désactive l'affichage rétro-éclairage après
10 secondes d'inactivité
20S
Désactive l'affichage rétro-éclairage après
20 secondes d'inactivité
30S
Désactive l'affichage rétro-éclairage après
30 secondes d'inactivité
On
Affichage rétro-éclairage toujours active
Info
Auto Test
Allume toutes les LEDs dans la séquence
d'essai
FixHours
Affiche le nombre total des heures du
produit
Version
Shows installed software version
Address 001~509
Sélectionne l'adresse DMX (le canal plus
élevé, limité à la personnalité choisie)
Channel
4 Ch
4 canaux: R/V/B/A control
6 Ch
6 canaux: R/V/B/A, gradateur,
stroboscope
10 Ch
10 canaux: R/V/B/A gradateur,
stroboscope, macro de couleurs, auto,
vitesse gradateur, vitesse auto
24 Ch
28 canaux: R/V/B/A per LED
28 Ch
28 canaux: R/V/B/A per LED, gradateur,
stroboscope, auto, vitesse gradateur
M &S Mode
Master
Mode DMX
Slave
Mode esclave
White Balance
R
Value 125~255
Définit la valeur maximale de LED rouge
G
Définit la valeur maximale de LED verte
B
Définit la valeur maximale de LED bleue

COLORdash™ Batten Quad 6 MdR FR
18
Valeurs DMX
28 Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Rouge 1
000 255
0~100%
2
Vert 1
000 255
0~100%
3
Bleu 1
000 255
0~100%
4
Ambre 1
000 255
0~100%
5
Rouge 2
000 255
0~100%
6
Vert 2
000 255
0~100%
7
Bleu 2
000 255
0~100%
8
Ambre 2
000 255
0~100%
9
Rouge 3
000 255
0~100%
10
Vert 3
000 255
0~100%
11
Bleu 3
000 255
0~100%
12
Ambre 3
000 255
0~100%
13
Rouge 4
000 255
0~100%
14
Vert 4
000 255
0~100%
15
Bleu 4
000 255
0~100%
16
Ambre 4
000 255
0~100%
17
Rouge 5
000 255
0~100%
18
Vert 5
000 255
0~100%
19
Bleu 5
000 255
0~100%
20
Ambre 5
000 255
0~100%
21
Rouge 6
000 255
0~100%
22
Vert 6
000 255
0~100%
23
Bleu 6
000 255
0~100%
24
Ambre 6
000 255
0~100%
25 Programmes Auto
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 190
191 210
211 230
231 250
251

255
Pas de Fonction
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
Auto au hasard
26
Vitesse Auto
000 255
Lent à rapide
27
Gradateur
000 255
0~100%
28 Stroboscope
000 010
011

255
Pas de Fonction
Lent à rapide
6 Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000 255
0~100%
2
Rouge
000 255
0~100%
3
Vert
000 255
0~100%
4
Bleu
000 255
0~100%
5
Ambre
000 255
0~100%
6 Stroboscope
000 010
011 255
Pas de Fonction
Lent à rapide

FR COLORdash™ Batten Quad 6 MdR
19
Valeurs DMX (suite)
24 Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Rouge 1
000 255
0~100%
2
Vert 1
000 255
0~100%
3
Bleu 1
000 255
0~100%
4
Ambre 1
000 255
0~100%
5
Rouge 2
000 255
0~100%
6
Vert 2
000 255
0~100%
7
Bleu 2
000 255
0~100%
8
Ambre 2
000 255
0~100%
9
Rouge 3
000 255
0~100%
10
Vert 3
000 255
0~100%
11
Bleu 3
000 255
0~100%
12
Ambre 3
000 255
0~100%
13
Rouge 4
000 255
0~100%
14
Vert 4
000 255
0~100%
15
Bleu 4
000 255
0~100%
16
Ambre 4
000 255
0~100%
17
Rouge 5
000 255
0~100%
18
Vert 5
000 255
0~100%
19
Bleu 5
000 255
0~100%
20
Ambre 5
000 255
0~100%
21
Rouge 6
000 255
0~100%
22
Vert 6
000 255
0~100%
23
Bleu 6
000 255
0~100%
24
Ambre 6
000 255
0~100%
4 Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Rouge
000 255
0~100%
2
Vert
000 255
0~100%
3
Bleu
000 255
0~100%
4
Ambre
000 255
0~100%
10 Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000 255
0~100%
2
Rouge
000 255
0~100%
3
Vert
000 255
0~100%
4
Bleu
000 255
0~100%
5
Ambre
000 255
0~100%
6 Stroboscope
000 010
011 255
Pas de Fonction
Lent à rapide
7 Macros de
Couleurs + Balance
des Blancs
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
Pas de Fonction
R: 100% V: 0~100% B: 0
R: 100%~0 V: 100% B: 0
R: 0 V: 100% B: 0~100%
R: 0 V: 100%~0 B: 100%
R: 0~100%V: 0 B: 100%
R: 100% V: 0 B: 100%~0
R: 100% V: 0~100% B: 0~100%
R: 100%~0 V: 100%~0 B: 100%
R: 100% V: 100% B: 100% A: 100%
Blanc 1
Blanc 2

COLORdash™ Batten Quad 6 QRG Multi-Language
COLORdash™ Batten Quad 6 QRG, Rev. 1 ML│ © Copyright 2012 CHAUVET® │All rights reserved.
Printed in P. R. C.
10 Canaux
(suite)
Canal
Fonction
Valeur
Pourcentage/Configuration
7 Macros de
Couleurs + Balance
des Blancs
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
Blanc 3
Blanc 4
Blanc 5
Blanc 6
Blanc 7
Blanc 8
Blanc 9
Blanc 10
Blanc 11
8 Programmes Auto
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 190
191 210
211 230
231 250
251 255
Pas de Fonction
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Auto 11
Auto 12
Auto au hasard
9
Vitesse Auto
000 255
Lent à rapide
10 Vitesse du
Gradateur
000 051
052 101
102 152
153 203
204 255
Vitesse du gradateur prédéfinie depuis le
menu
Gradateur linéaire
Courbe de gradation non linéaire 1 (le plus
rapide)
Courbe de gradation non linéaire 2
Courbe de gradation non linéaire 3 (le moins
rapide)
Contact Us
World Headquarters
CHAUVET®
General Information
Address: 5200 NW 108th Avenue
Sunrise, FL 33351
Voice: [phone]
Fax: [phone]
Toll free: [phone]
United Kingdom and Ireland
CHAUVET® Europe Ltd.
General Information
Address: Unit 1C
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK
NG16 6NT
Voice: [phone]
Fax: [phone]
Technical Support
Voice: [phone] (Press 4)
Fax: [phone]
Email: [e-mail]
Technical Support
Email: [e-mail]
World Wide Web
www.chauvetlighting.com
World Wide Web
www.chauvetlighting.co.uk
