Chauvet Intimidator Barrel LED 300 User manual

Quick Reference Guide

Intimidator™ Scan LED 300 QRG EN
2
About This
Guide
The Intimidator™ Scan LED 300 Quick Reference Guide (QRG) has basic
product information such as mounting, menu options, and DMX values.
Download the User Manual from www.chauvetlighting.com
for more
details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power cord by pulling on the cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with the same type and rating.
•ONLY use the hanging/mounting bracket to carry this product.
•The maximum ambient temperature
is 104° F (40° C). Do not operate this
product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
• DO NOT open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.

EN Intimidator™ Scan LED 300 QRG
3
What Is
Included
•Intimidator™ Scan LED 300
•Hanging Bracket with Mounting
Hardware (preinstalled)
•Power Cord
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your Intimidator™ Scan LED 300 and make sure you have
received all parts in good condition. If the box or contents appear damaged,
notify the carrier immediately, not CHAUVET®.
Product
Description
The Intimidator™ Scan LED 300 is a compact, bright LED scanner with a
3-sided prism that duplicates the beam for great effects over
a large
coverage area. Power linking saves time running cords, and built-in sound-
activated programs dance to the beat of the music.
Product Overview
AC Power
This product has a switchable power supply that can work with an input
voltage of 115 VAC or 240 VAC, 50/60 Hz.
Power Linking
You can link up to 3 Intimidator™ Scan LED 300 products at 120 VAC and
7 units at 230 VAC.
Fuse Replacement
1.Disconnect the product from power.
2.Using a flat-head screwdriver, loosen the fuse holder and pull straight
out.
3.Remove the blown fuse from the holder and replace with a fuse of the
exact same type and rating.
4.Re-insert the fuse holder and reconnect power.
Fuse Holder
DMX In/Out
Power Out
Power In
Voltage Switch

Intimidator™ Scan LED 300 QRG EN
4
Mounting
Before mounting this product, read the Safety Notes.
Mounting
Diagram
Control Panel
Description Button Function
<MODE/ESC>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases the
numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
Rubber Feet (x4)
Clamps
Safety Cable
Mounting
Bracket
Bracket
Adjustment
Knob

EN Intimidator™ Scan LED 300 QRG
5
Menu Options
DMX Linking
The Intimidator™ Scan LED 300 can work with a DMX controller when
linked by DMX serial connections. Instructions for connecting and
configuring this product for DMX operation are in the User Manual. If you
are not familiar with DMX, download the DMX Primer from
www.chauvetlighting.com.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 502.
Master/Slave
Connection
The Intimidator™ Scan LED 300 uses the DMX data connection for its
Master/Slave mode. Instructions for connecting and configuring this product
for Master/Slave operation are in the User Manual.
Menu Programming Steps Description
DMX Mode
d001
d001~512
DMX starting address
Standalone
Mode NASL
NASL
SLAu
SoN
Standalone: Slave receive mode
NStS
SrUn
Standalone: Slow
NAFA
FASt
Standalone: Sound-active
Pan Invert PAN rPAN Pan invert
Tilt Invert tit rtit Tilt invert
Display Invert diS rdiS Invert the display
DMX
Personality
11CH
8CH
8-channel DMX personality
11CH
11-channel DMX personality
Reset rESt
Reset all motors to correct any errors
with motors misaligning during
operation
Load Default LoAd
Revert all settings back to the factory
default

Intimidator™ Scan LED 300 QRG EN
6
DMX Values
11-CH
Channel Function Value
Percent/Setting
1
Pan
000 255
0~180°
2
Tilt
000 255
0~90°
3 Color
000 006
Open (white)
007 013
Yellow
014 020
Pink
021 027
Green
028 034
Peachblow
035 041
Light Blue
042 048
Kelly Green
049 055
Red
056 063
Dark Blue
064 070
White + Yellow (split colors)
071 077
Yellow + Pink (split colors)
078 084
Pink + Green (split colors)
085 091
Green + Peachblow (split colors)
092 098
Peachblow + Blue (split colors)
099 105
Light Blue + Kelly Green (split colors)
106 112
Kelly Green + Red (split colors)
113 119
Red + Dark Blue (split colors)
120 127
Dark Blue + White (split colors)
128 191
Rotate clockwise (slow fast)
192 255
Rotate counterclockwise (slow fast)
4 Shutter
000 003
Closed
004 007
Open
008 215
Strobe (slow fast)
216 255
Open
5
Dimmer
000 255
0~100%
6 Gobo Wheel
000 007
Open
008 015
Gobo 1 (glass)
016 023
Gobo 2 (glass)
024 031
Gobo 3
032 039
Gobo 4
040 047
Gobo 5
048 055
Gobo 6
056 063
Gobo 7

EN Intimidator™ Scan LED 300 QRG
7

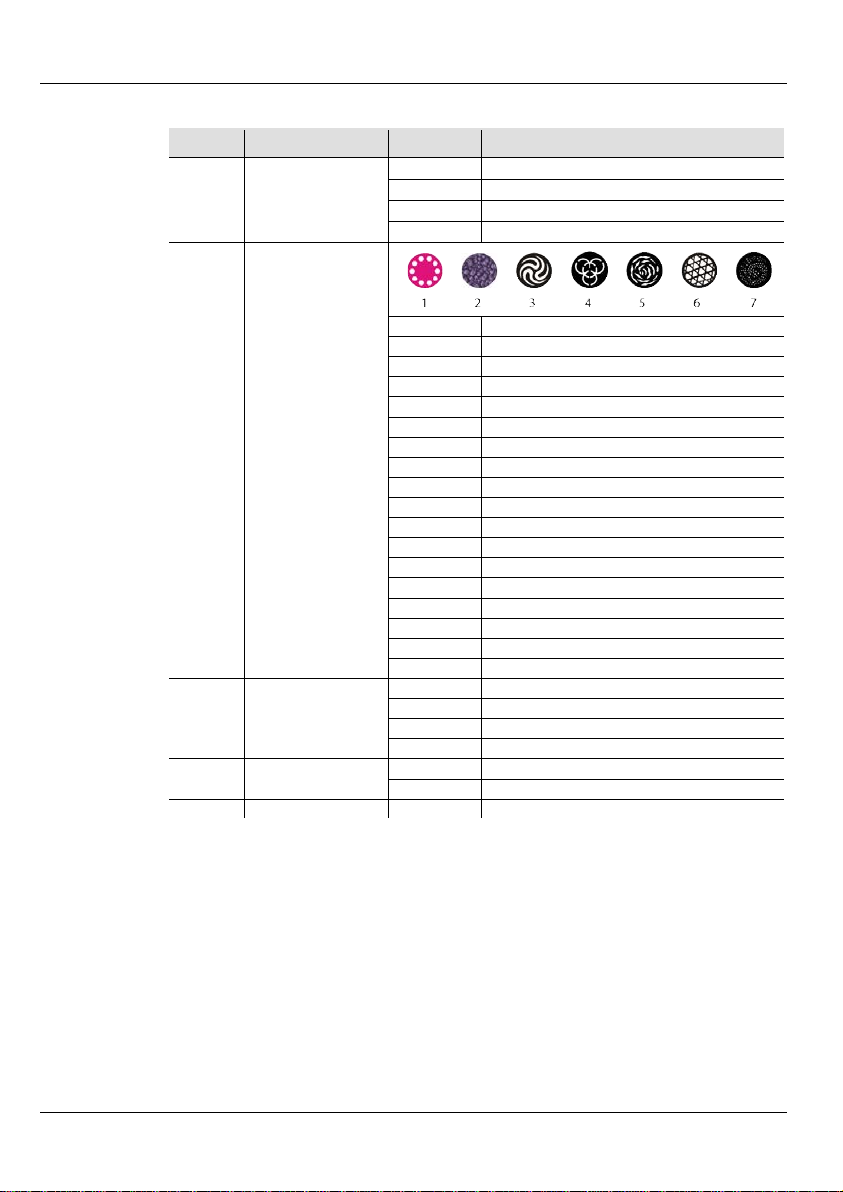

DMX Values (cont.)
11-CH (cont.)
Channel
Function
Value
Percent/Setting
6 Gobo Wheel (cont.)
064 071
Gobo 7 shake, fast to slow
072 079
Gobo 6 shake, fast to slow
080 087
Gobo 5 shake, fast to slow
088 095
Gobo 4 shake, fast to slow
096 103
Gobo 3 shake, fast to slow
104 111
Gobo 2 (glass) shake, (fast slow)
012 119
Gobo 1 (glass) shake, (fast slow)
120 127
Open
128 191
Gobo scroll: Clockwise rotation
192 255
Gobo scroll: Counterclockwise rotation
7 Gobo Rotation
000 015
Stop
016 127
Rotate Counterclockwise (slow fast)
028 239
Rotate Clockwise (slow fast)
240 255
Gobo bounce
8 Prism
000 003
Prism
004 255
Stop, static prism effect
9
Focus
000 003
Near Far
10 Operating Mode
000 007
No function
008 015
Pan/tilt move-in-black
016 023
Pan/tilt move-in-black (disable)
024 031
Color wheel move-in-black
032 039
Color wheel move-in-black (disable)
040 047
Gobo wheel move-in-black
048 055
Gobo wheel move-in-black (disable)
056 063
Fast movement
064 087
Fast movement (disable)
088 095
All movement move-in-black (disable)
096 103
Reset pan/tilt
104 111
No function
112 119
Reset color wheel
120 127
Reset gobo wheel
128 135
No function
136 143
Reset prism
144 151
Reset focus
152 159
Reset all
160 255
No function

Intimidator™ Scan LED 300 QRG EN
8
DMX Values (cont.)
8-CH
Channel
Function
Value
Percent/Setting
1
Pan
000 255
0~180°
2
Tilt
000 255
0~90°
3 Color
000 006
Open (white)
007 013
Yellow
014 020
Pink
021 027
Green
028 034
Peachblow
035 041
Light Blue
042 048
Kelly Green
049 055
Red
056 063
Dark Blue
064 070
White + Yellow (split colors)
071 077
Yellow + Pink (split colors)
078 084
Pink + Green (split colors)
085 091
Green + Peachblow (split colors)
092 098
Peachblow + Blue (split colors)
099 105
Light Blue + Kelly Green (split colors)
106 112
Kelly Green + Red (split colors)
113 119
Red + Dark Blue (split colors)
120 127
Dark Blue + White (split colors)
128 191
Rotate clockwise (slow fast)
192 255
Rotate counterclockwise (slow fast)
11-CH (cont.)
Channel
Function
Value
Percent/Setting
11 Movement Macros
000 007
No function
008 023
Automatic 1
024 039
Automatic 2
040 055
Automatic 3
056 071
Automatic 4
072 087
Automatic 5
088 103
Automatic 6
104 119
Automatic 7
120 135
Automatic 8
136 151
Sound 1
152 167
Sound 2
168 183
Sound 3
184 199
Sound 4
200 215
Sound 5
216 231
Sound 6
232 247
Sound 7
248 255
Sound 8

EN Intimidator™ Scan LED 300 QRG
9
DMX Values (cont.)

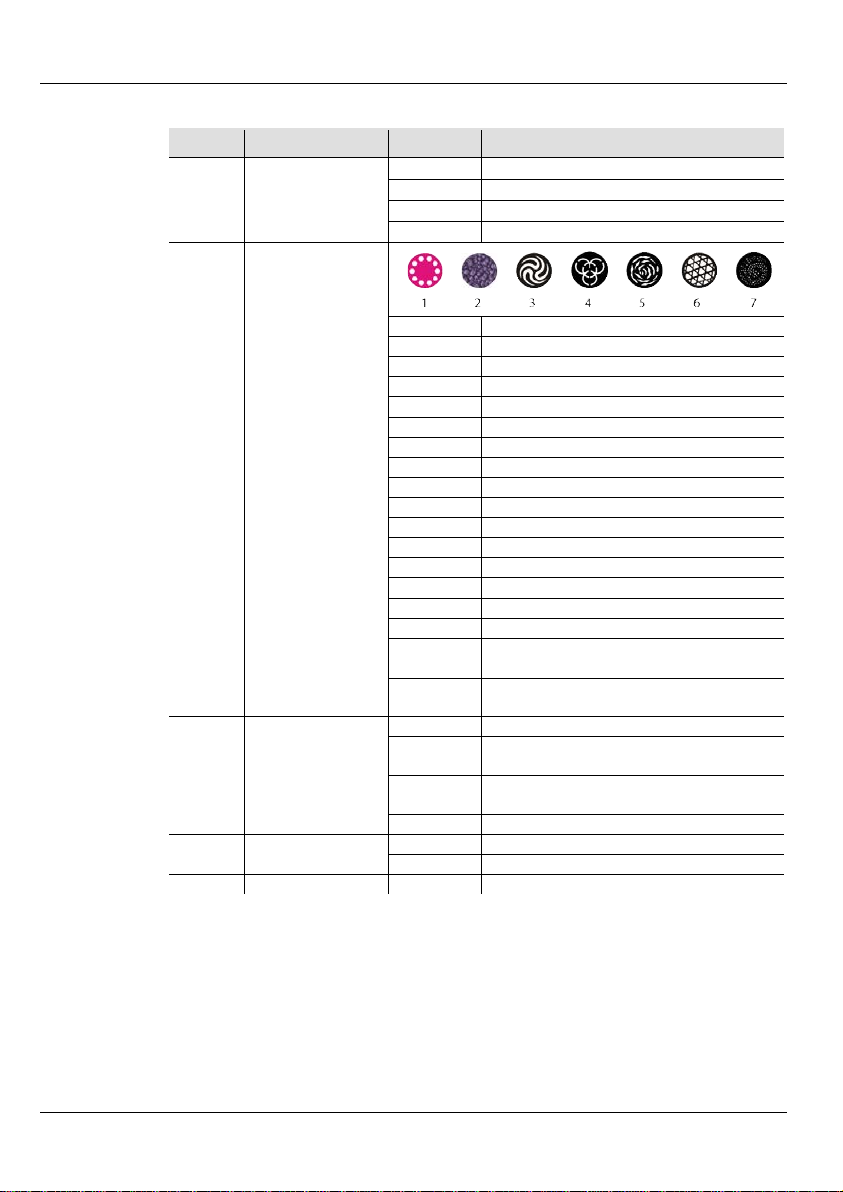

8-CH (cont.)
Channel Function Value Percent/Setting
4 Shutter
000 003
Closed
004 007
Open
008 215
Strobe (slow fast)
216 255
Open
5 Gobo Wheel
000 007
Open
008 015
Gobo 1 (glass)
016 023
Gobo 2 (glass)
024 031
Gobo 3
032 039
Gobo 4
040 047
Gobo 5
048 055
Gobo 6
056 063
Gobo 7
064 071
Gobo 7 shake, fast to slow
072 079
Gobo 6 shake, fast to slow
080 087
Gobo 5 shake, fast to slow
088 095
Gobo 4 shake, fast to slow
096 103
Gobo 3 shake, fast to slow
104 111
Gobo 2 (glass) shake, (fast slow)
012 119
Gobo 1 (glass) shake, (fast slow)
120 127
Open
128 191
Gobo scroll: Clockwise rotation
192 255
Gobo scroll: Counterclockwise rotation
6 Gobo Rotation
000 015
Stop
016 127
Rotate Counterclockwise (slow fast)
028 239
Rotate Clockwise (slow fast)
240 255
Gobo bounce
7 Prism
000 003
Prism
004 255
Stop, static prism effect
8
Focus
000 003
Near Far

Intimidator™ Scan LED 300 GRR ES
10
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Intimidator™ Scan LED 300
contiene información básica sobre el producto, como montaje, opciones de
menú y valores DMX.
Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información de seguridad importante sobre
el montaje, uso y mantenimiento.
•Este producto no está concebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•
Desconecte siempre de la alimentación antes de lalimpieza o sustitución
del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•
Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
•Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría estar
caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el rango
establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o la
humedad.
•
Monte siempre este producto en una ubicación con ventilación adecuada, al
menos a 50 cm de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad
queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar o las asas para mover
este producto. NO lo transporte sujetando por la cabeza móvil.
•La máxima temperatura ambiente es de 104º F (40º C). No haga funcionar
este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•NO abra este producto. No contiene piezas reparables por el usuario.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto. Visite
www.chauvetlighting.com para información de contacto.

ES Intimidator™ Scan LED 300 GRR
11
Qué va Incluido
•Intimidator™ Scan LED 300
•Soporte Para Colgar con Material
de Montaje (preinstalado)
•Cable de Alimentación
•Tarjeta de Garantía
•Guía de Referencia Rápida
Para Empezar
Desembale su Intimidator™ Scan LED 300 y asegúrese de que ha recibido
todas las partes en buen estado. Si la caja o los componentes parecen
dañados, notifíqueselo al transportista inmediatamente, no a CHAUVET®.
Descripción
del Producto
El Intimidator™ Scan LED 300 es un compacto escáner brillante, LED con
un prisma de 3 caras que duplica la viga para grandes efectos sobre un área
de cobertura. Power linking ahorra tiempo de funcionamiento cuerdas y
sonido incorporado activado por programas baile al ritmo de la música.
Visión General del
Producto
Corriente
Alterna
El Intimidator Scan LED 300 tiene una fuente de alimentación conmutable
y puede funcionar con una tensión de entrada de 115 V 60 Hz o 230 V 50
Hz, dependiendo de la posición del conmutador de selección de tensión.
Alimentación en
Cadena
Puede enlazar hasta 3 productos Intimidator™ Scan LED 300 a 120 VCA,
y 7 unidades a 230 VCA.
Sustitución del
Fusible
1.Desconecte el producto de la alimentación.
2.
Con ayuda de un destornillador de cabeza plana, afloje el portafusibles y
extráigalo directamente.
3.Quite el fusible fundido del portafusibles y sustituya el fusible con otro
del mismo tipo y categoría.
4.Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Portafusibles
Entrada/Salida
DMX
Salida de
alimentación
Entrada de
alimentación
Conmutador de
selección de tensión
(115/230 VAC)

Intimidator™ Scan LED 300 GRR ES
12
Montaje
Antes de montar este producto, lea las Notas de Seguridad.
Diagrama
de Montaje
del Producto
Descripción
del Panel de
Control
Botón
Función
<MODE/ESC>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el valor
numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
Pie de goma (x4)
Abrazaderas
Cable de Seguridad
Soporte para
colgar
Mando de ajuste de
soporte

ES Intimidator™ Scan LED 300 GRR
13
Opciones de Menú
Enlace DMX
El Intimidator™ Scan LED 300 puede funcionar con un controlador DMX
cuando se enlaza por conexiones serie DMX. Las instrucciones para
conectar y configurar este producto para funcionamiento DMX están en
el
Manual de usuario.
Si no está familiarizado con DMX, descargue el Manual
DMX de www.chauvetlighting.com.
Dirección de Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 502.
Conexión
Maestro/Esclavo
El Intimidator™ Scan LED 300 usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar
y configurar este producto
para funcionamiento Maestro/Esclavo están en el Manual de Usuario.
Menú Pasos de Programación Descripción
DMX Mode
d001
d001~512
Dirección de inicio DMX
Standalone
Mode NASL
NASL
SLAu SoN
Independiente: Modo de recepción
Esclavo
NStS
SrUn
Independiente: Lento
NAFA
FASt
Independiente: Activo por sonido
Pan Invert PAN rPAN Inversión desplazamiento lateral
Tilt Invert tit rtit Inversión inclinación
Display Invert diS rdiS Invierte la pantalla
DMX
Personality
11CH
8CH
Personalidad DMX de 8 canales
11CH
Personalidad DMX de 11 canales
Reset rESt
Reinicia todos los motores para
corregir cualquier error con motores
desalineados durante el
funcionamiento
Load Default LoAd
Restablece toda la configuración a
los valores de fábrica

Intimidator™ Scan LED 300 GRR ES
14
Valores DMX
11-CH
Canal Función Valor
Por ciento/A
juste
1
Desplazamiento Lateral
000 255
0~180°
2
Inclinación
000 255
0~90°
3 Color
000 006
Abierto (blanco)
007 013
Amarillo
014 020
Rosa
021 027
Verde
028 034
Melocotón
035 041
Azul
042 048
Calipso
049 055
Rojo
056 063
Azul Oscuro
064 070
Blanco/amarillo (colores divididos)
071 077
Amarillo/rosa (colores divididos)
078 084
Rosa/verde (colores divididos)
085 091
Verde/melocotón (colores divididos)
092 098
Melocotón/azul (colores divididos)
099 105
Azul/Calipso (colores divididos)
106 112
Calipso/rojo (colores divididos)
113 119
Rojo/azul oscuro (colores divididos)
120 127
Azul oscuro/blanco (colores divididos)
128 191
Giro en el sentido de las agujas del reloj
(lento~rápido)
192 255
Giro en sentido contrario a las agujas del
reloj (lento~rápido)
4 Obturador (Shutter)
000 003
Cerrado
004 007
Abierto
008 215
Estroboscopio (lento rápido)
216 255
Abierto
5
Atenuador
000 255
0~100%
6 Rueda de Gobo
000 007
Abierto
008 015
Gobo 1 (cristal)
016 023
Gobo 2 (cristal)
024 031
Gobo 3
032 039
Gobo 4
040 047
Gobo 5
048 055
Gobo 6
056 063
Gobo 7

ES Intimidator™ Scan LED 300 GRR
15
Valores DMX (cont.)
11-CH
(cont.)
Canal
Función
Valor
Por ciento/A
juste
6
Rueda
de Gobo (cont.)
064 071
Vibración gobo 7, lento a rápido
072 079
Vibración gobo 6, lento a rápido
080 087
Vibración gobo 5, lento a rápido
088 095
Vibración gobo 4, lento a rápido
096 103
Vibración gobo 2, lento a rápido
104 111
Vibración gobo 2 (cristal) (rápido lento)
012 119
Vibración gobo 1 (cristal) (rápido lento)
120 127
Abierto
128 191
Desplazamiento de gobo: Giro en sentido de
las agujas del reloj
192 255
Desplazamiento de gobo: Giro en sentido
contrario a las agujas del reloj
7
Rotación de Gobo
000 015
Stop
016 127
Rotate Counterclockwise (slow fast)
028 239
Rotate Clockwise (slow fast)
240 255
Gobo bounce
8
Prisma
000 003
Abierto
004 255
Parada, efecto de prisma estático
9
Foco
000 003
Cerca Lejos
10
E
l Modo de Operación
000 007
Sin función
008 015
Desplazamiento lateral/inclinación move-in-
black
016 023
Desplazamiento lateral/inclinación move-in-
black (deshabilitar)
024 031
Rueda de color move-in-black
032 039
Rueda de color move-in-black (deshabilitar)
040 047
Rueda de gobo move-in-black
048 055
Rueda de gobo move-in-black (deshabilitar)
056 063
Movimiento rápido
064 087
Movimiento rápido (deshabilitar)
088 095
Todo el movimiento move-in-black (deshabilitar)
096 103
Reiniciar movimiento lateral/inclinación
104 111
Sin función
112 119
Reiniciar rueda de colores
120 127
Reiniciar rueda de colores
128 135
Sin función
136 143
Reiniciar prisma
144 151
Reiniciar foco
152 159
Reiniciar todo
160 255
Sin función

Intimidator™ Scan LED 300 GRR ES
16
Valores DMX (cont.)
8-CH
Canal
Función
Valor
Por ciento/Ajuste
1
Desplazamiento Lateral
000 255
0~180°
2
Inclinación
000 255
0~90°
3 Color
000 006
Abierto (blanco)
007 013
Amarillo
014 020
Rosa
021 027
Verde
028 034
Melocotón
035 041
Azul
042 048
Calipso
049 055
Rojo
056 063
Azul oscuro
064 070
Blanco/amarillo (colores divididos)
071 077
Amarillo/rosa (colores divididos)
078 084
Rosa/verde (colores divididos)
085 091
Verde/melocotón (colores divididos)
092 098
Melocotón/azul (colores divididos)
099 105
Azul/Calipso (colores divididos)
106 112
Calipso/rojo (colores divididos)
113 119
Rojo/azul oscuro (colores divididos)
120 127
Azul oscuro/blanco (colores divididos)
128 191
Giro en el sentido de las agujas del reloj
(lento~rápido)
192 255
Giro en sentido contrario a las agujas del
reloj (lento~rápido)
11-CH
(cont.)
Canal
Función
Valor
Por ciento/A
juste
11
Macros de
Movimiento
000 007
Sin función
008 023
Automático 1
024 039
Automático 2
040 055
Automático 3
056 071
Automático 4
072 087
Automático 5
088 103
Automático 6
104 119
Automático 7
120 135
Automático 8
136 151
Sonido 1
152 167
Sonido 2
168 183
Sonido 3
184 199
Sonido 4
200 215
Sonido 5
216 231
Sonido 6
232 247
Sonido 7
248 255
Sonido 8

ES Intimidator™ Scan LED 300 GRR
17
Valores DMX (cont.)
8-CH (cont.)
Canal Función Valor Por ciento/Ajuste
4 Obturador (Shutter)
000 003
Cerrado
004 007
Abierto
008 215
Estroboscopio (lento~rápido)
216 255
Abierto
5 Rueda de Gobo
000 007
Abierto
008 015
Gobo 1 (cristal)
016 023
Gobo 2 (cristal)
024 031
Gobo 3
032 039
Gobo 4
040 047
Gobo 5
048 055
Gobo 6
056 063
Gobo 7
064 071
Vibración gobo 7, lento a rápido
072 079
Vibración gobo 6, lento a rápido
080 087
Vibración gobo 5, lento a rápido
088 095
Vibración gobo 4, lento a rápido
096 103
Vibración gobo 3, lento a rápido
104 111
Vibración gobo 2 (cristal), (rápido lento)
012 119
Vibración gobo 1 (cristal), (rápido lento)
120 127
Abierto
128 191
Desplazamiento de gobo: Giro en sentido de
las agujas del reloj
192 255
Desplazamiento de gobo: Giro en sentido
contrario a las agujas del reloj
6 Rotación de Gobo
000 015
Parada
016 127
Giro en sentido contrario a las agujas del
reloj (lento

rápido)
028 239
Giro en el sentido de las agujas del reloj
(lento

rápido)
240 255
Balanceo de Gobo
7 Prisma
000 003
Abierto
004 255
Parada, Efecto de prisma estático
8
Foco
000 003
Cerca Lejos

Intimidator™ Scan LED 300 MdR FR
18
À Propos de ce
Manuel
Le Manuel de Référence de l'Intimidator™ Scan LED 300 (MdR) reprend des
informations de base sur cet appareil notamment en matière de montage,
d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur
www.chauvetlighting.com pour de plus amples informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes informations en
matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation
permanente.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à laterre.
•Débranchez toujours cet appareil avant de procéder à son nettoyage ou au
remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil
en hauteur.
•
Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité de
l'unité lors de son fonctionnement.
•Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.
•La tension de la prise à laquelle vous connectez ce cet appareil doit être
comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à
l'arrière de ce dernier.
•Cet appareil doit être utilisé en intérieur uniquement. (IP20). Afin d'éviter
tout risque d'incendie ou décharge électrique, veillez à n'exposer cet
appareil ni à la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20
pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez/Suspendez cet appareil UNIQUEMENT au moyen du support
ou des poignées dont il est doté. Ne transportez JAMAIS cet appareil par sa
lyre asservie.
•La température ambiante maximale supportée par ce produit est de 104° F
(40° C). Ne le faites pas fonctionner à des températures plus élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•
N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible d’être
réparé par l’utilisateur.
Contact
En dehors des États-Unis, du Royaume-Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.

FR Intimidator™ Scan LED 300 MdR
19
Ce qui est
Inclus
•Un Intimidator™ Scan LED 300
•Une lyre de suspension avec
matériel de montage (préinstallé)
•Un cordon d'alimentation
•Une fiche de garantie
•Un manuel de référence
Débuter
Déballez votre Intimidator™ Scan LED 300 et assurez-vous d'avoir tout
reçu et en bon état. Si l'emballage ou le contenu semblait être endommagé,
indiquez-le immédiatement au transporteur et non à CHAUVET®.
Description de
l'Appareil
L'Intimidator™ Scan LED 300 est un appareil compact, lumineux, d'un
scanner à LED avec un prisme 3-
côtés qui duplique le faisceau pour de
grands effets sur une grande zone de couverture. Puissance reliant gagner
du temps en cours d'exécution cordes, et son intégré activé par la danse des
programmes au rythme de la musique.
Vue d'Ensemble du
Produit
Alimentation
CA
L'Intimidator Scan LED 300 est doté d'un interrupteur de sélection
d'alimentation double lui permettant de fonctionner avec une tension
d'entrée de 115 VCA, 60 Hz ou de 230 VCA, 50 Hz selon la position du
commutateur de sélection de tension.
Connexion
électrique
Vous pouvez raccorder ensemble jusqu'à to 3 Intimidator™ Scan LED 300
à
120 VAC et 7 à 230 VAC.
Remplacement du
Fusible
1.Débranchez l'appareil de l'alimentation.
2.À l'aide d'un tournevis à tête plate, délogez le porte-fusible de son
emplacement et sortez-le.
3.Retirez le fusible obsolète du porte-fusible et remplacez-le par un fusible
équivalent.
4.Insérez à nouveau le porte-fusible puis rebranchez l'appareil.
Porte-fusible
Entrée /Sortie
DMX
Sortie
d'alimentation
Entrée
d'alimentation
Commutateur de
sélection de tension
(115/230 VCA)

Intimidator™ Scan LED 300 MdR FR
20
Installation
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité.
Schéma de
M
ontage
de l'Appareil
Description du
Tableau de
Commandes
Bouton Fonction
<MODE/ESC>
Permet la sortie du menu ou de la fonction en cours
<UP>
Permet de parcourir les listes de menu vers le haut, dans une
fonction permet d'augmenter les valeurs numériques
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans une
fonction permet de diminuer les valeurs numériques
<ENTER>
Permet l’affichage du menu en cours ou permet de configurer
la valeur en cours dans la fonction sélectionnée
4 Pieds en Caoutchouc
Pinces
Câble de Sécurité
Lyre de
suspension
Molette de réglage
de la lyre
