COLORado™ Batten 144 Tour QRG EN
2
About this Guide
The COLORado™ Batten 144 Tour Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and DMX
values. Download the User Manual from www.chauvetprofessional.com
for
more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•
To eliminate unnecessary wear and improve its lifespan, during periods
of non-use completely disconnect the product from power via breaker
or by unplugging it.
•CAUTION: When transferring product from extreme temperature
environments, (e.g. cold truck to warm humid ballroom) condensation
may form on the internal electronics of the product. To avoid causing a
failure, allow product to fully acclimate to the surrounding
environment before connecting it to power.
•CAUTION! This product’s housing is hot when lights are operating.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 104 °F (40 °C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your
distributor to request support or return a product. Vi
sit
www.chauvetprofessional.com for contact information.
What Is
Included
•COLORado™ Batten 144 Tour
•Power Input Cord
•Glare Shield
•Warranty Card
•Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100–240 VAC, 50/60 Hz.
To eliminate unnecessary wear and improve its lifespan, during periods of
non-use completely disconnect the product from power via breaker or by
unplugging it.

COLORado™ Batten 144 Tour QRG EN
3
Power Linking
You can link up to 3 COLORado™ Batten 144 Tour products at 120 VAC or
5 at 230 VAC. Power linking cords can be purchased separately.
AC Plug
Connection Wire (U.S.) Wire (Europe) Screw Color
AC Live Black Brown Yellow/Brass
AC Neutral White Blue Silver
AC Ground Green/Yellow Green/Yellow Green
Fuse
Replacement
1. Disconnect the product.
2. With a Phillips #2 head screwdriver, unscrew the fuse holder cap.
3. Remove the blown fuse and replace it with a good fuse of the same type
and rating.
4. Screw the fuse holder cap back in its place and reconnect power.
DMX Linking
The COLORado™ Batten 144 Tour will work with a DMX controller using a
regular DMX serial connection.
A DMX Primer is available from
www.chauvetprofessional.com.
DMX
Connection
The COLORado™ Batten 144 Tour uses a regular DMX data connection for its
DMX personalities: TOUR, BLOCK1, BLOCK2, ARC1, ARC1
+ D, ARC3,
ARC3 + D, ARC3 + S, and HSV
. See the User Manual to connect and configure
for DMX operation.
Master/Slave
Connection
The COLORado™ Batten 144 Tour uses the DMX data connection for its
Master/Slave mode. See the User Manual to connect and configure for
Master/Slave operation.
Mounting
Before mounting this product, read the Safety Notes. Make sure the mounting
clamp is capable of supporting the weight of the product. For our Chauvet line of
mounting clamps, go to trusst.com/productcategory/base-plates-accessories-
clamps/.

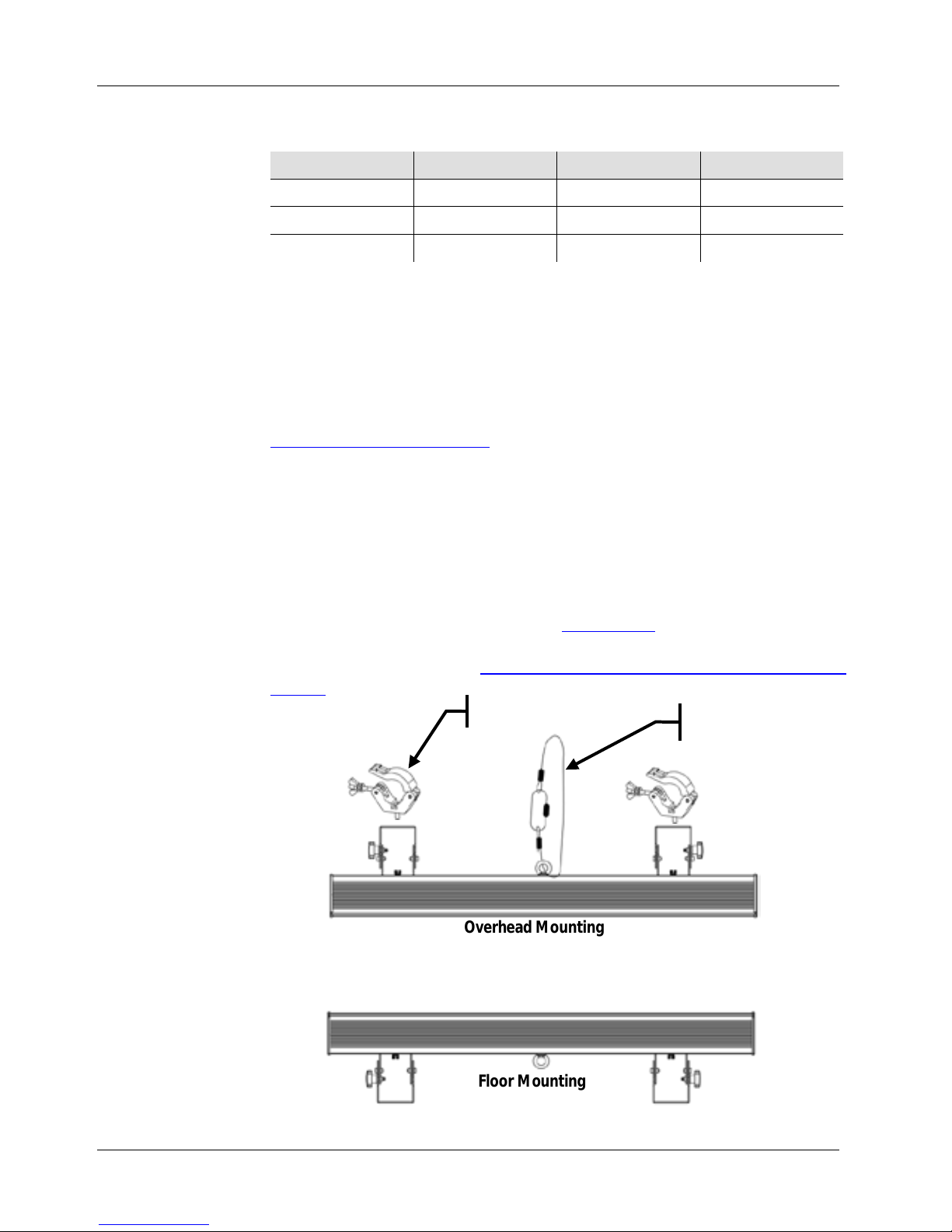

Product
Mounting
Diagram
Overhead Mounting
Floor Mounting
Mounting Clamp
Safety Cable

COLORado™ Batten 144 Tour QRG EN
4
Glare Shield
The COLORado™ Batten 144 Tour comes with a glare shield already mounted
on the side of the product. To extend the glare shield: First, loosen the glare
shield screw; next slide the shield until it is free; then reinsert the glare shield
into either slot so it
projects itself over the LEDs lens cover and retighten the
glare shield screw.
Control Panel
Description
Button Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Passcode
After being prompted, enter the following passcode by pressing:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This passcode cannot be changed and must be used whenever prompted.
Folded Position
LEDs Lens Cover
Glare Shield
(extended)
LEDs Lens Cover
Glare Shield Slot
Extended Position
Glare Shield
(folded)

COLORado™ Batten 144 Tour QRG EN
5
Menu Options
Main Level Programming Levels Description
STATIC
RED
000–255 Combines red, green, blue, white, and
amber to make a custom color
GREN
BLUE
WHIT
AMBE
STRB
00–20
Selects the strobe frequency (0–20 Hz)
AUTO
AUTO
01–10 Sp. 000–255
10 automatic programs
CUSTOM
10 customizable programs
ADDRESS
ADDR
001–512
Selects the DMX starting address
RUN
DMX
DMX mode
SLAVE
Master/Slave mode
PERSON
TOUR
10-channel: R/G/B, dimmer, strobe, color
macro, auto/custom, dimmer speed, auto
speed, ID addressing
ARC1
3-channel: R/G/B control
ARC1 + D
4-channel: R/G/B, dimmer
ARC 3
5-channel: RGBWA
ARC3 + D
6-channel: RGBWA + D
ARC3 + S
7-channel: RGBWA + D + S
BLOCK1
9-channel: RGB per block
BLOCK2
15-channel: RGBWA per block
HSV
3-channel: HSV control
EdIT CUSTOM
01
–
10
SCENE
01
–
30
RED
000–
255 Combines red, green, blue, white, and
amber, as well as strobe and timers to
create the scenes of a custom program
GREN
BLUE
WHIT
AMBE
STRB
00–
20
TIME
000–
255
FADE
SETTINGS
UPLOAD. ….
(Enter Passcode) Uploads custom programs to other COLORado™ Batten 144 Tour
RESET
….
(Enter Passcode)
Defaults product to factory settings
DERR SAVE
All LEDs stay on the last command used
when the DMX signal is lost
BLAC
All LEDs turn off when DMX signal is lost
COLOR
OFF
RGB set to 255 = max. output
RGbw.
RGB set to 255 = balanced white
UC.
Universal color balance
DIMMER
OFF
No dimmer
dIM1.
Dimmer curve
dIM2.
dIM3.
dIM4.

COLORado™ Batten 144 Tour QRG EN
6
Menu Options (Cont.)
Main Level Programming Levels Description
CALIB1 WHITE 01–11
RED
000–255 Modifies the color macros used in the TOUR
personality
BLUE
GREN
WHIT
AMBE
CALIB2 RGB TO W
RED
000–255 Defines the color temperature used when
COLOR is set to RGbw.
GREN
BLUE
FANS
OFF
Selects the fan speed
LOW
NORMAL
HIGH
AUTO
KEY ON Turns the passcode on or off
OFF
DMX Values
TOUR
Channel
Function Value Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100% (Step Time if Auto 1–10 active)
3
Green
000 ó255
0–100% (Fade Time if Auto 1–10 active)
4
Blue
000 ó255
0–100%
5
White
000 ó255
0–100%
6
Amber
000 ó255
0–100%
7 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No function
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
R/G/B/W/A: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
8 Strobe
000 ó009
010 ó255
No function
0–20 Hz

COLORado™ Batten 144 Tour QRG EN
7
TOUR
(Cont.)
Channel
Function Value Percent/Setting
9 Programs
000 ó010
011 ó020
021 ó030
031 ó040
041 ó050
051 ó060
061 ó070
071 ó080
081 ó090
091 ó100
101 ó110
111 ó120
121 ó130
131 ó140
141 ó150
151 ó160
161 ó170
171 ó180
181 ó190
191 ó200
201 ó210
211 ó220
221 ó230
231 ó240
241 ó250
251 ó255
No function
Fans off (stays on value for 3 sec)
Fans low (stays on value for 3 sec)
Fans high (stays on value for 3 sec)
Fans normal (stays on value for 3 sec)
Fans auto (stays on value for 3 sec)
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10
10
Auto Speed
000 ó255
0–100% (only when using Auto/Custom)
11 Dimmer Speed
000
ó
009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3
Nonlinear dimming curve 4 (slowest)
12 Block Selection
000 ó004
005 ó034
035 ó064
065 ó094
095 ó124
125 ó154
155 ó184
185 ó214
215 ó255
Blocks 1, 2 & 3
Block 1
Block 2
Block 3
Blocks 1 & 2
Blocks 2 & 3
Blocks 1 & 3
Blocks 1, 2 & 3
No function

COLORado™ Batten 144 Tour QRG EN
8
BLOCK1
Channel
Function Value Percent/Setting
1
Block 1 Red
000 ó255
0–100%
2
Block 1 Green
000 ó255
0–100%
3
Block 1 Blue
000 ó255
0–100%
4
Block 2 Red
000 ó255
0–100%
5
Block 2 Green
000 ó255
0–100%
6
Block 2 Blue
000 ó255
0–100%
7
Block 3 Red
000 ó255
0–100%
8
Block 3 Green
000 ó255
0–100%
9
Block 3 Blue
000 ó255
0–100%
BLOCK2
Channel
Function Value Percent/Setting
1
Block 1 Red
000 ó255
0–100%
2
Block 1 Green
000 ó255
0–100%
3
Block 1 Blue
000 ó255
0–100%
4
Block 1 White
000 ó255
0–100%
5
Block 1 Amber
000 ó255
0–100%
6
Block 2 Red
000 ó255
0–100%
7
Block 2 Green
000 ó255
0–100%
8
Block 2 Blue
000 ó255
0–100%
9
Block 2 White
000 ó255
0–100%
10
Block 2 Amber
000 ó255
0–100%
11
Block 3 Red
000 ó255
0–100%
12
Block 3 Green
000 ó255
0–100%
13
Block 3 Blue
000 ó255
0–100%
14
Block 3 White
000 ó255
0–100%
15
Block 3 Amber
000 ó255
0–100%
ARC1
Channel
Function Value Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
ARC1 + D
Channel
Function Value Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
ARC3
Channel
Function Value Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4
White
000 ó255
0–100%
5
Amber
000 ó255
0–100%

COLORado™ Batten 144 Tour QRG EN
9
ARC3 + D
Channel
Function Value Percent/Setting
1
Master Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
White
000 ó255
0–100%
6
Amber
000 ó255
0–100%
ARC3 + S
Channel
Function Value Percent/Setting
1
Master Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
White
000 ó255
0–100%
6
Amber
000 ó255
0–100%
7 Strobe
000 ó009
010
ó
255
No function
0–20 Hz
HSV
Channel
Function Value Percent/Setting
1
Hue
000 ó255
0–100%
2
Saturation
000 ó255
0–100%
3
Value
000 ó255
0–100%

COLORado™ Batten 144 Tour GRR ES
10
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del COLORado™ Batten 144 Tour
contiene información básica sobre el producto, como montaje, opciones de
menú y valores DMX. Descargue el Manual de U
suario de
www.chauvetprofessional.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
•Cuidado: cuando transfiera el producto desde ambientes con
temperatura extrema (p. ej., del remolque frío de un camión a una sala
de baile con calor y humedad), puede formarse condensación en la
electrónica interna del producto. Para evitar que se produzca una avería,
deje que el producto se aclimate completamente al ambiente antes de
conectar la alimentación.
•¡CUIDADO! La carcasa de este producto está caliente cuando las luces
están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•
NO deje ningún material inflamable a menos de 50 cm de este producto
mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o humedad
puedan afectarlo.
•
NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104 °F (40 °C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda, México, o Benelux, póngase en
contacto con su distribuidor para solicitar asistencia o devolver el producto.
Visite www.chauvetprofessional.com para información de contacto.

COLORado™ Batten 144 Tour GRR ES
11
Qué va
Incluido
•COLORado™ Batten 144 Tour
•Cable de Alimentación
•Pantalla Antirreflectante
•Tarjeta de Garantía
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100~240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Alimentación
en Cadena
Puede enlazar hasta 3 productos COLORado™ Batten 144 Tour a 120 VCA, o 5 a
230 VCA. Los cables de alimentación en cadena se pueden adquirir por separado.
Enchufe CA
Conexión Cable (EE.UU) Cable (Europa) Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde
Sustitución
del Fusible
1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella Nº2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo
tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la
alimentación.
Enlace DMX
El COLORado™ Batten 144 Tour funcionará con un controlador DMX usando
una conexión se
rie DMX normal. Hay un Manual DMX disponible en
www.chauvetprofessional.com.
Conexión
DMX
El COLORado™ Batten 144 Tour usa una conexión de datos DMX normal para
sus personalidades DMX: TOUR, BLOCK1, BLOCK2, ARC1, ARC1
+ D,
ARC3, ARC3 + D, ARC3 + S yHSV. Vea el Manual de usuario para conectar y
configurar para funcionamiento DMX.
Conexión
Maestro/
Esclavo
El COLORado™ Batten 144 Tour usa la conexión de datos DMX para su modo
Maestro/Esclavo. Vea el Manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.

COLORado™ Batten 144 Tour GRR ES
12
Montaje
Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las
abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra
línea Chauvet de abrazaderas de montaje, visite trusst.com/productcategory/base-
plates-accessories-clamps/.

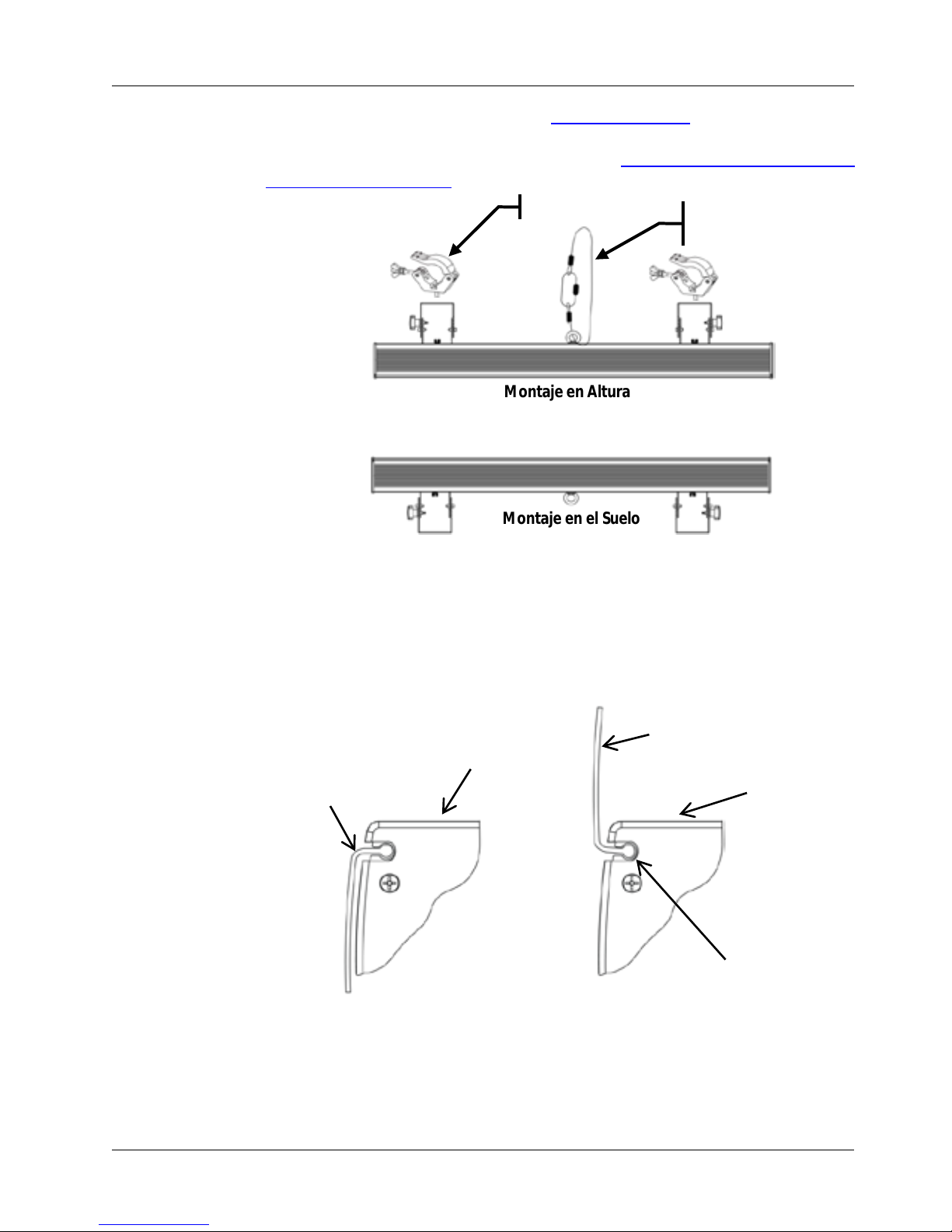

Diagrama
de Montaje
del Producto
Pantalla
Antirreflectante
El COLORado™ Batten 144 Tour viene con una pantalla antirreflectante ya
montada en el lateral del producto. Para desplegar la pantalla antirreflectante:
Primero, afloje el tornillo de la pantalla antirreflectante; después, deslice la pantalla
hasta que quede libre; luego, vuelva a insertar la pantalla antir
reflectante en la
ranura para que se proyecte sobre la cubierta de la lente de los LEDs y vuelva a
apretar el tornillo de la pantalla antirreflectante.
Montaje en Altura
Montaje en el Suelo
Posición Plegada
LED de Cubierta
de la Lente
Glare Shield
(ampliado)
LED de Cubierta
de la Lente
Glare Shield Slot
Posición Extendida
Glare Shield
(plegado)
Cable de seguridad
Abrazadera

COLORado™ Batten 144 Tour GRR ES
13
Descripción
del P
anel de
Control
Botón Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el
valor numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
Código de
acceso
Después de que se le solicite, introduzca el siguiente código de acceso pulsando:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Este código no se puede cambiar y se debe usar cuando se le solicite.
Opciones de Menú
Nivel Principal Niveles de Programación Descripción
STATIC
RED
000–255 Combina rojo, verde, azul, blanco y ámbar
para formar un color personalizado
GREN
BLUE
WHIT
AMBE
STRB 00–20
Selecciona la frecuencia de estroboscopio
(0–20 Hz)
AUTO
AUTO
01–10 Sp. 000–255
10 programas automáticos
CUSTOM
10 programas personalizables
ADDRESS
ADDR
001–512
Selecciona la dirección de inicio DMX
RUN
DMX
Modo DMX
SLAVE
Modo Maestro/Esclavo
PERSON
TOUR
10 Canales: R/G/B, atenuador,
estroboscopio, macro de color,
auto/personalizado, velocidad atenuador,
velocidad automática, dirección de
identificación
ARC1
3 Canales: Control R/G/B
ARC1 + D
4 Canales: Atenuador R/G/B
ARC 3
5 Canales: RGBWA
ARC3 + D
6 Canales: RGBWA + D
ARC3 + S
7 Canales: RGBWA + D + S
BLOCK1
9 Canales: RGB por bloque
BLOCK2
15 Canales: RGBWA por bloque
HSV
3 Canales: Control HSV
EdIT CUSTOM 01 –
10 SCENE
01
–
30
RED
000–
255 Combina rojo, verde, blanco y ámbar, así
como estroboscopio y temporizadores para
crear las escenas de un programa
personalizado
GREN
BLUE
WHIT
AMBE
STRB
00–
20
TIME
000–
255
FADE

COLORado™ Batten 144 Tour GRR ES
14
Opciones de Menú (Cont.)
Nivel Principal Niveles de Programación Descripción
SETTINGS
UPLOAD
….
(Introducir código de
acceso)
Carga programas personalizados a otros
COLORado™ Batten 144 Tour
RESET
….
(Introducir código de
acceso)
Restablece en el producto los valores de
fábrica
DERR SAVE
Todos los LEDs se quedan en el último
comando usado cuando se pierde la señal
DMX.
BLAC
Todos los LEDs se apagan cuando se
pierde la señal DMX
COLOR
OFF
RGB establecido en 255 = máx. potencia
RGbw.
RGB establecido en 255 = equilibrio de
blancos
UC.
Equilibrio de color universal
DIMMER
OFF
Sin atenuador
dIM1.
Curva de atenuador
dIM2.
dIM3.
dIM4.
CALIB1 WHITE 01–11
RED
000–255 Modifica los macros de color usados en la
personalidad TOUR
BLUE
GREN
WHIT
AMBE
CALIB2 RGB TO W
RED
000–255 Define la temperatura de color usada
cuando COLOR se configura como RGbw.
GREN
BLUE
FANS
OFF
Selecciona la velocidad del ventilador
LOW
NORMAL
HIGH
AUTO
KEY
ON
Activa o desactiva el código de acceso
OFF

COLORado™ Batten 144 Tour GRR ES
15
Valores DMX
TOUR
Canal Función Valor Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2 Rojo 000 ó255
0–100% (Tiempo de paso si Auto 1–10 está
activo)
3 Verde 000 ó255
0–100% (Tiempo de fade si Auto 1–10 está
activo)
4
Azul
000 ó255
0–100%
5
Blanco
000 ó255
0–100%
6
Ámbar
000 ó255
0–100%
7 Macro de Color + Equilibrio de
Blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
R/G/B/W/A: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
8 Estroboscopio
000 ó009
010
ó
255
Sin función
0–20 Hz
9 Programas
000 ó010
011 ó020
021 ó030
031 ó040
041 ó050
051 ó060
061 ó070
071 ó080
081 ó090
091 ó100
101 ó110
111 ó120
121 ó130
131 ó140
141 ó150
151
ó
160
Sin función
Ventiladores apagados
(permanece en el valor por 3 s )
Ventiladores lentos
(permanece en el valor por 3 s)
Ventiladores altos
(permanece en el valor por 3 s)
Ventiladores normal
(permanece en el valor por 3 s)
Ventiladores automático
(permanece en el valor por 3 s)
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10

COLORado™ Batten 144 Tour GRR ES
16
TOUR
(Cont.)
Canal Función Valor Porcentaje/Configuración
9 Programas (Cont.)
161
ó
170
171 ó180
181 ó190
191 ó200
201 ó210
211 ó220
221 ó230
231 ó240
241 ó250
251 ó255
Personalizado 1
Personalizado 2
Personalizado 3
Personalizado 4
Personalizado 5
Personalizado 6
Personalizado 7
Personalizado 8
Personalizado 9
Personalizado 10
10
Velocidad
Automática
000 ó255
0–100% (Solo cuando se usa
Auto/Personalizado)
11 Velocidad
Atenuador
000 ó009
010 ó029
030 ó069
070 ó129
130 ó189
190 ó255
Preconfigura la velocidad del atenuador
desde la pantalla de menú
Atenuador lineal
Curva de atenuación no-lineal 1
(la más rápida)
Curva de atenuación no-lineal 2
Curva de atenuación no-lineal 3
Curva de atenuación no-lineal 4
(la más lenta)
12 Selección de
Bloque
000 ó004
005 ó034
035 ó064
065 ó094
095 ó124
125 ó154
155 ó184
185 ó214
215 ó255
Bloques 1, 2 y 3
Bloque 1
Bloque 2
Bloque 3
Bloques 1 y 2
Bloques 2 y 3
Bloques 1 y 3
Bloques 1, 2 y 3
Sin función
BLOCK1
Canal Función Valor Porcentaje/Configuración
1
Bloque 1 Rojo
000 ó255
0–100%
2
Bloque 1 Verde
000 ó255
0–100%
3
Bloque 1 Azul
000 ó255
0–100%
4
Bloque 2 Rojo
000 ó255
0–100%
5
Bloque 2 Verde
000 ó255
0–100%
6
Bloque 2 Azul
000 ó255
0–100%
7
Bloque 3 Rojo
000 ó255
0–100%
8
Bloque 3 Verde
000 ó255
0–100%
9
Bloque 3 Azul
000 ó255
0–100%

COLORado™ Batten 144 Tour GRR ES
17
BLOCK2
Canal Función Valor Porcentaje/Configuración
1
Bloque 1 Rojo
000 ó255
0–100%
2
Bloque 1 Verde
000 ó255
0–100%
3
Bloque 1 Azul
000 ó255
0–100%
4
Bloque 1 Blanco
000 ó255
0–100%
5
Bloque 1 Ámbar
000 ó255
0–100%
6
Bloque 2 Rojo
000 ó255
0–100%
7
Bloque 2 Verde
000 ó255
0–100%
8
Bloque 2 Azul
000 ó255
0–100%
9
Bloque 2 Blanco
000 ó255
0–100%
10
Bloque 2 Ámbar
000 ó255
0–100%
11
Bloque 3 Rojo
000 ó255
0–100%
12
Bloque 3 Verde
000 ó255
0–100%
13
Bloque 3 Azul
000 ó255
0–100%
14
Bloque 3 Blanco
000 ó255
0–100%
15
Bloque 3 Ámbar
000 ó255
0–100%
ARC1
Canal Función Valor Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%
ARC1 + D
Canal Función Valor Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
ARC3
Canal Función Valor Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%
4
Blanco
000 ó255
0-100%
5
Ámbar
000 ó255
0–100%

COLORado™ Batten 144 Tour GRR ES
18
ARC3 + D
Canal Función Valor Porcentaje/Configuración
1
Atenuador Master
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Blanco
000 ó255
0–100%
6
Ámbar
000 ó255
0–100%
ARC3 + S
Canal Función Valor Porcentaje/Configuración
1
Atenuador Master
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Blanco
000 ó255
0–100%
6
Ámbar
000 ó255
0–100%
7 Estroboscopio
000 ó009
010
ó
255
Sin función
0–20 Hz
HSV
Canal Función Valor Porcentaje/Configuración
1
Tono
000 ó255
0–100%
2
Saturación
000 ó255
0–100%
3
Valor
000 ó255
0–100%

COLORado™ Batten 144 Tour MR FR
19
À Propos de ce
Manuel
Le Manuel de Référence COLORado™ Batten 144 Tour (MR) reprend des
informations de base sur ce produit notamment en matière de connexions,
montage, options de menu et valeurs DMX. Téléchargez le Manuel d'U
tilisation
sur www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Durant les périodes de non-utilisation, pour éviter tout usure inutile et
pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le
débranchant de l'alimentation électrique ou en coupant le disjoncteur.
•ATTENTION: Lorsque l'appareil est transféré d'un environnement à
température extrême à un autre (par exemple d'un camion froid
vers une
salle de bal chaude et humide), de la condensation peut se former sur
les composants électriques internes. Pour éviter de causer des
dommages, laissez l'appareil s'acclimater entièrement au milieu
environnant avant de le mettre sous tension.
•ATTENTION: Le boîtier de ce produit est brûlant lors du
fonctionnement.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du
produit lorsque celui-ci fonctionne.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en hauteur.
•N’utilisez PAS ce produit en extérieur ou tout autre endroit où de la
poussière, une chaleur excessive, de l'eau ou de l'humidité pour en
affecter le fonctionnement.
•N’utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen de la
poignée dont il est doté.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par ce produit est de
104 °F (40 °C). Ne le faites pas fonctionner à des températures plus
élevées.

COLORado™ Batten 144 Tour QRG FR
20
Contact
En dehors des États-Unis, du Royaume-Uni, de l’Irlande, du Mexique, et du
Benelux
, contactez votre fournisseur si vous avez besoin d'assistance ou de
retourner votre produit. Consultez le site www.chauvetprofessional.com
pour
trouver nos coordonnées.
Ce Qui Est
Inclus
•Un COLORado™ Batten 144 Tour
•Un Cordon D’alimentation D'entrée
•Un Écran Anti-Éblouissement
•Une Fiche de Garantie
•Un Manuel de Référence
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter tout usure inutile et
pour prolonger la durée de vie, déconnectez-e
ntièrement l'appareil en le
débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Connexion
Électrique
Vous pouvez connecter jusqu’à 3 COLORado™ Batten 144 Tour à 120 VCA
ou 5 unités à 230 VCA Vous pouvez vous procurer séparément des cord
ons
d'alimentation.
Prise CA
Connexion Câble (États-Unis) Câble (Europe) Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert
Remplacement
du Fusible
1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-
fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.
Raccordement
DMX
Le COLORado™ Batten 144 Tour fonctionnera avec un jeu d'orgues DMX au
moyen de connexions DMX en série standard. Une introduction au DMX est à
votre disposition sur www.chauvetprofessional.com.
Connexion DMX
Le COLORado™ Batten 144 Tour utilise une connexion de données DMX
standard pour ses personnalités DMX: TOUR, BLOCK1, BLOCK2, ARC1,
ARC + D, ARC3, ARC3 + D, ARC3 + S et HSV
. Consultez le manuel
d’utilisation pour connecter et configurer le système DMX.
Connexion
Maître/Esclave
Le COLORado™ Batten 144 Tour utilise une connexion de données DMX
pour son mode Maître/Esclave. Consultez le Manuel d’U
tilisation pour
connecter et configurer le mode de fonctionnement Maître/Esclave.
