Chauvet COLORado Batten 72 Tour User manual

Quick Reference Guide
English EN
Español ES
Français FR

COLORado™ Batten 72 Tour QRG EN
2
About this
Guide
The COLORado™ Batten 72 Tour Quick Reference Guide (QRG) has
basic product information such as connection, mounting, menu options,
and
DMX values. Download the User Manual from www.chauvetlighting.com
for more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION! This product’s housing is hot when lights are operating.
•
Mount this product in a location with adequate ventilation, at least 20 in
(50 cm) from adjacent surfaces.
•DO NOT leave anyflammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.
What Is
Included
•COLORado™ Batten 72 Tour
•Power Input Cord
•Safety Cable
•Warranty Card
•Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live Black Brown Yellow/Brass
AC Neutral White Blue Silver
AC Ground Green/Yellow Green/Yellow Green

EN COLORado™ Batten 72 Tour QRG
3
Power Linking
You can link up to 6 COLORado™ Batten 72 Tour products at 120 VAC or
11 at 230 VAC. Power linking cords can be purchased separately.
Fuse
Replacement
1. Disconnect the product.
2. With a Phillips #2 head screwdriver, unscrew the fuse holder cap.
3. Remove the blown fuse and replace it with a good fuse of the same
type and rating.
4. Screw the fuse holder cap back in its place and reconnect power.
DMX Linking
The COLORado™ Batten 72 Tour will work with a DMX controller using
a regular DMX serial connection. A DMX Primer is available from
www.chauvetpro.com.
DMX Connection
The COLORado™ Batten 72 Tour uses a regular DMX data connection for
its DMX personalities: TOUR, BLOCK1, BLOCK2, ARC1, ARC1
+ D,
ARC2, ARC2 + D, ARC2 + S, and HSV
. See the User Manual to connect
and configure for DMX operation.
Master/Slave
Connection
The COLORado™ Batten 72 Tour uses the DMX data connection for its
Master/Slave mode. See the User Manual to connect and confi
gure for
Master/Slave operation.

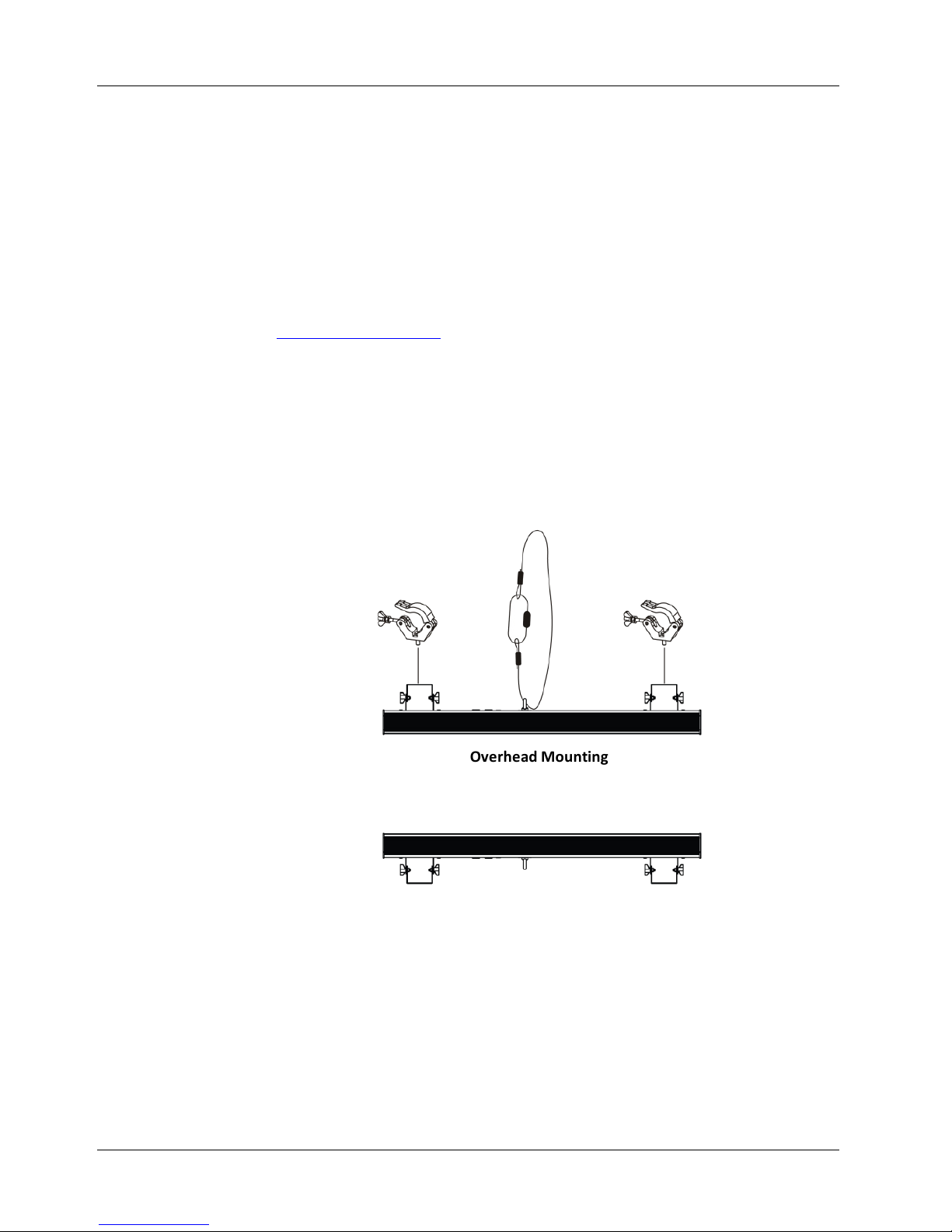

Mounting
Product
Mounting
Diagram
Overhead Mounting
Floor Mounting

COLORado™ Batten 72 Tour QRG EN
4
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Password
After being prompted, enter the following password by pressing:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This password cannot be changed and must be used whenever prompted.
ID Addressing
In this mode, the products with the same DMX starting address will
respond to the DMX controller based on the product’s individual ID
address setting. For example, if ID address 01
is selected, all the products
with the same DMX address will respond in unison.
TOUR Note
Deactivate ID addressing in each product when using TOUR personality.

EN COLORado™ Batten 72 Tour QRG
5
Menu Options
Main Level
Programming Levels
Description
STATIC
RED
000~255 Combine Red, Green, Blue, White, and
Amber to make a custom color
GREN
BLUE
WHIT
AMBE
STRB
00~20
Selects the strobe frequency (0~20 Hz)
AUTO
AUTO
01~10
10 automatic programs
CUSTOM
10 customizable programs
RUN
DMX
DMX mode
SLAVE
Master/Slave mode
ADDRESS
D.
000~512
Selects the DMX starting address
PERSON
TOUR
13 Channels: R/G/B/W/A, dimmer, strobe,
color macro, auto/custom, dimmer speed,
auto speed, ID addressing
ARC1
3-channel: R/G/B control
ARC1 + D
4-channel: R/G/B, dimmer
ARC 2
5-channel: RGBWA
ARC2 + D
6-channel: RGBWA + D
ARC2 + S
7-channel: RGBWA + D + S
BLOCK1
9-channel: RGB per block
BLOCK2
15-channel: RGBWA per block
HSV
3-channel: HSV control
Id
01~66
Sets ID address control
EdIT CUSTOM
01
~
10
SCENE
01
~
30
RED
000
~
255 Combines Red, Green, Blue, White, and
Amber, as well as strobe and timers to
create the scenes of a custom program
GREN
BLUE
WHIT
AMBE
STRB
000
~
020
TIME
000
~
255
FADE

COLORado™ Batten 72 Tour QRG EN
6
Menu Options (Cont.)
Main Level Programming Levels Description
SETTINGS
UPLOAD PASSWORD
….
(Enter
Passcode)
Uploads custom programs to other
COLORado™ Batten 72 Tour
RESET PASSWORD
….
(Enter
Passcode)
Defaults product to factory settings
Id.
ON.
Turns ID addressing control on/off
OFF.
COLOR
OFF
RGB set to “255” = max. output
RGbw.
RGB set to “255” = balanced white
UC.
Universal color balance
DIMMER
OFF
No dimmer
dIM1.
Dimmer curve
dIM2.
dIM3.
dIM4.
CALIB
WHITE. 01~11
RED
000~255 Modifies the color macros used in the TOUR
personality
GREN
BLUE
WHIT
AMBE
RGB TO W
RED
000~255 Defines the color temperature used when
COLO is set to RGbw.
GREN
BLUE
FANS
OFF
Selects the fan speed
LOW
NORMAL
HIGH
AUTO
KEY
ON
Turns the password on or off
OFF

EN COLORado™ Batten 72 Tour QRG
7
DMX Values
TOUR
Channel
Function
Value
Percent/Setting
1
Dimmer
000 255
0~100%
2
Red
000 255
0~100% (Step Time if Auto 1~10 active)
3
Green
000 255
0~100% (Fade Time if Auto 1~10 active)
4
Blue
000 255
0~100%
5
White
000 255
0~100%
6
Amber
000 255
0~100%
7 Color Macro +
White Balance
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
No Function
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R/G/B/W/A: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
8 Strobe
000 009
010 255
No Function
0~20 Hz
9 Programs
000 010
011 020
021 030
031 040
041 050
051 060
061 070
071 080
081 090
091 100
101 110
111 120
121 130
131 140
141 150
151 160
No Function
Fans Off (Stay on value for 3 sec)
Fans Low (Stay on value for 3 sec)
Fans High (Stay on value for 3 sec)
Fans Normal (Stay on value for 3 sec)
Fans Auto (Stay on value for 3 sec)
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10

COLORado™ Batten 72 Tour QRG EN
8
TOUR
(Cont.)
Channel
Function
Value
Percent/Setting
9 Programs (Cont.)
161 170
171 180
181 190
191 200
201 210
211 220
221 230
231 240
241 250
251

255
Custom 1
Custom 2
Custom 3
Custom 4
Custom 5
Custom 6
Custom 7
Custom 8
Custom 9
Custom 10
10
Auto Speed
000 255
0~100% (Only when using Auto/Custom)
11 Dimmer Speed
000 009
010 029
030 069
070 129
130 189
190 255
Preset dimmer speed from display menu
Linear dimmer
Nonlinear dimming curve 1 (fastest)
Nonlinear dimming curve 2
Nonlinear dimming curve 3
Nonlinear dimming curve 4 (slowest)
Value
Setting
Value
Setting
Value
Setting
12 ID Addressing
000 009
010 019
020 029
030 039
040 049
050 059
060 069
070 079
080 089
090 099
100 109
110 119
120 129
130 139
140 149
150 159
160 169
170 179
180 189
190 199
200 209
210
211
All IDs
ID 1
ID 2
ID 3
ID 4
ID 5
ID 6
ID 7
ID 8
ID 9
ID 10
ID 11
ID 12
ID 13
ID 14
ID 15
ID 16
ID 17
ID 18
ID 19
ID 20
ID 21
ID 22
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
ID 23
ID 24
ID 25
ID 26
ID 27
ID 28
ID 29
ID 30
ID 31
ID 32
ID 33
ID 34
ID 35
ID 36
ID 37
ID 38
ID 39
ID 40
ID 41
ID 42
ID 43
ID 44
ID 45
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
ID 46
ID 47
ID 48
ID 49
ID 50
ID 51
ID 52
ID 53
ID 54
ID 55
ID 56
ID 57
ID 58
ID 59
ID 60
ID 61
ID 62
ID 63
ID 64
ID 65
ID 66
Channel
Function
Value
Percent/Setting
13 Block Selection
000 004
005 034
035 064
065 094
095 124
125 154
155 184
185 214
215 255
Blocks 1, 2 & 3
Block 1
Block 2
Block 3
Blocks 1 & 2
Blocks 2 & 3
Blocks 1 & 3
Blocks 1, 2 & 3
No Function

EN COLORado™ Batten 72 Tour QRG
9
BLOCK1
Channel
Function
Value
Percent/Setting
1
Block 1 Red
000 255
0~100%
2
Block 1 Green
000 255
0~100%
3
Block 1 Blue
000 255
0~100%
4
Block 2 Red
000 255
0~100%
5
Block 2 Green
000 255
0~100%
6
Block 2 Blue
000 255
0~100%
7
Block 3 Red
000 255
0~100%
8
Block 3 Green
000 255
0~100%
9
Block 3 Blue
000 255
0~100%
BLOCK2
Channel
Function
Value
Percent/Setting
1
Block 1 Red
000 255
0~100%
2
Block 1 Green
000 255
0~100%
3
Block 1 Blue
000 255
0~100%
4
Block 1 White
000 255
0~100%
5
Block 1 Amber
000 255
0~100%
6
Block 2 Red
000 255
0~100%
7
Block 2 Green
000 255
0~100%
8
Block 2 Blue
000 255
0~100%
9
Block 2 White
000 255
0~100%
10
Block 2 Amber
000 255
0~100%
11
Block 3 Red
000 255
0~100%
12
Block 3 Green
000 255
0~100%
13
Block 3 Blue
000 255
0~100%
14
Block 3 White
000 255
0~100%
15
Block 3 Amber
000 255
0~100%
ARC1
Channel
Function
Value
Percent/Setting
1
Red
000 255
0~100%
2
Green
000 255
0~100%
3
Blue
000 255
0~100%
ARC1 + D
Channel
Function
Value
Percent/Setting
1
Dimmer
000 255
0~100%
2
Red
000 255
0~100%
3
Green
000 255
0~100%
4
Blue
000 255
0~100%
ARC2
Channel
Function
Value
Percent/Setting
1
Red
000 255
0~100%
2
Green
000 255
0~100%
3
Blue
000 255
0~100%
4
White
000 255
0~100%
5
Amber
000 255
0~100%

COLORado™ Batten 72 Tour QRG EN
10
ARC2 + D
Channel
Function
Value
Percent/Setting
1
Master Dimmer
000 255
0~100%
2
Red
000 255
0~100%
3
Green
000 255
0~100%
4
Blue
000 255
0~100%
5
White
000 255
0~100%
6
Amber
000 255
0~100%
ARC2 + S
Channel
Function
Value
Percent/Setting
1
Master Dimmer
000 255
0~100%
2
Red
000 255
0~100%
3
Green
000 255
0~100%
4
Blue
000 255
0~100%
5
White
000 255
0~100%
6
Amber
000 255
0~100%
7 Strobe
000 009
010 255
No Function
0~20 Hz
HSV
Channel
Function
Value
Percent/Setting
1
Hue
000 255
0~100%
2
Saturation
000 255
0~100%
3
Value
000 255
0~100%

ES COLORado™ Batten 72 Tour GRR
11
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del COLORado™ Batten 72 Tour
contiene información básica sobre el producto, como montaje, opciones de
menú y valores DMX.
Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•
¡CUIDADO! La carcasa de este producto está caliente cuando las luces
están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•
NO deje ningún material inflamable a menos de 50 cm de este producto
mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o humedad
puedan afectarlo.
•
NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.
¿Qué va
Incluido?
•COLORado™ Batten 72 Tour
•Cable de Alimentación
•Cable de Seguridad
•Tarjeta de Garantía
•Guía de Referencia Rápida
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 6 productos COLORado™ Batten 72 Tour a 120 VCA,
u 11 a 230
VCA. Los cables de alimentación en cadena se pueden adquirir
por separado.

COLORado™ Batten 72 Tour GRR ES
12
Enchufe CA
Conexión Cable (EE.UU) Cable (Europa)
Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde
Sustitución del
Fusible
1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella Nº2 desatornille la tapa del
portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del
mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de
nuevo la alimentación.
Enlace DMX
El COLORado™ Batten 72 Tour funcionará con un controlador DMX
usando una conexión serie DMX normal. Hay un Manual DMX disponible
en www.chauvetpro.com.
Conexión DMX
El COLORado™ Batten 72 Tour usa una conexión de datos DMX normal
para sus personalidades DMX:
TOUR, BLOCK1, BLOCK2, ARC1,
ARC1 + D, ARC2, ARC2 + D, ARC2 + S, y HSV
. Vea el Manual de
usuario para conectar y configurar para funcionamiento DMX.
Conexión
Maestro/Esclavo
El COLORado™ Batten 72 Tour usa la conexión de datos DMX para su
modo Maestro/Esclavo Vea el Manual de usuario
para conectar y
configurar para funcionamiento Maestro/Esclavo.
Montaje
Diagrama
de Montaje
del Producto
Montaje en Altura
Montaje en Suelo

ES COLORado™ Batten 72 Tour GRR
13
Descripción del
P
anel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el
valor numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
Contraseña
Después de que se le solicite, introduzca la siguiente contraseña pulsando:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Esta contraseña no se puede cambiar y se debe usar cuando se le solicite.
Dirección de
Identificación
En este modo, los productos con la misma dirección DMX de inicio
responderán al controlador DMX basándose en la configuración de la
dirección de identificación individual del producto. Por
ejemplo, si la
dirección de identificación seleccionada es "01", todos los productos con
las misma dirección DMX responderán al unísono.
Nota TOUR
Desactive la dirección de identificación en todos los productos cuando use
la personalidad TOUR.

COLORado™ Batten 72 Tour GRR ES
14
Opciones de Menú
Nivel Principal
Niveles de Programación
Descripción
STATIC
RED
000~255 Combina Rojo, Verde y Azul para formar un
color personalizado
GREN
BLUE
WHIT
AMBE
STRB 00~20
Selecciona la frecuencia de estroboscopio
(0~20 Hz)
AUTO
AUTO
01~10
10 programas automáticos
CUSTOM
10 programas personalizables
RUN
DMX
Modo DMX
SLAVE
Modo Maestro/Esclavo
ADDRESS
D.
000~512
Selecciona la dirección de inicio DMX
PERSON
TOUR
13 Canales: R/G/B/W/A, atenuador,
estroboscopio, macro de color,
auto/personalizado, velocidad atenuador,
velocidad automática, dirección de
identificación
ARC1
3 Canales: Control R/G/B
ARC1 + D
4 Canales: Atenuador R/G/B
ARC 2
5 Canales: RGBWA
ARC2 + D
6 Canales: RGBWA + D
ARC2 + S
7 Canales: RGBWA + D + S
BLOCK1
9 Canales: RGB por bloque
BLOCK2
15 Canales: RGBWA por bloque
HSV
3 Canales: Control HSV

ES COLORado™ Batten 72 Tour GRR
15
Opciones de Menú (Cont.)
Nivel Principal
Niveles de Programación
Descripción
Id 01~66
Configura el control de la dirección de
identificación
EdIT CUSTOM
01
~
10
SCENE
01
~
30
RED
000
~
255 Combina Rojo, Verde, Blanco y Ámbar, así
como estroboscopio y temporizadores para
crear las escenas de un programa
personalizado
GREN
BLUE
WHIT
AMBE
STRB
00~
20
TIME
000
~
255
FADE
SETTINGS
UPLOAD PASSWORD
….
(Introducir
código de
acceso)
Carga programas personalizados a otros
COLORado™ Batten 72 Tour
RESET PASSWORD
….
(Introducir
código de
acceso)
Restablece en el producto los valores de
fábrica
Id.
ON.
Enciende/Apaga el control de dirección de
identificación
OFF.
COLOR
OFF
RGB establecido en “255” = máx. potencia
RGbw.
RGB establecido en “255” = equilibrio de
blancos
UC.
Equilibrio de color universal
DIMMER
OFF
Sin atenuador
dIM1.
Curva de atenuador
dIM2.
dIM3.
dIM4.
CALIB
WHITE. 01~11
RED
000~255 Modifica los macros de color usados en la
personalidad TOUR
GREN
BLUE
WHIT
AMBE
RGB TO W
RED
000~255 Define la temperatura de color usada
cuando COLO se configura como RGbw.
GREN
BLUE
FANS
OFF
Selecciona la velocidad del ventilador
LOW
NORMAL
HIGH
AUTO
KEY
ON
Activa o desactiva la contraseña
OFF

COLORado™ Batten 72 Tour GRR ES
16
Valores DMX
TOUR
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 255
0~100%
2 Rojo 000 255
0~100% (Tiempo de paso si Auto 1~10
está activo)
3 Verde 000 255
0~100% (Tiempo de fade si Auto 1~10 está
activo)
4
Azul
000 255
0~100%
5
Blanco
000 255
0~100%
6
Ámbar
000 255
0~100%
7 Macro de Color + Equilibrio de
Blancos
000 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
Sin Función
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R/G/B/W/A: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
8 Estroboscopio
000 009
010

255
Sin función
0~20 Hz
9 Programas
000 010
011 020
021 030
031 040
041 050
051 060
061 070
071 080
081 090
091 100
101 110
111 120
121 130
131 140
141 150
151 160
Sin Función
Ventiladores apagados (Permanece en el
valor por 3 s)
Ventiladores lento (Permanece en el valor
por 3 s)
Ventiladores alto (Permanece en el valor por
3 s)
Ventiladores normal (Permanece en el valor
por 3 s)
Ventiladores automático (Permanece en el
valor por 3 s)
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
Auto 6
Auto 7
Auto 8
Auto 9
Auto 10

ES COLORado™ Batten 72 Tour GRR
17
TOUR
(Cont.)
Canal
Función
Valor
Porcentaje/Configuración
9 Programas (Cont.)
161 170
171 180
181 190
191 200
201 210
211 220
221 230
231 240
241 250
251 255
Personalizado 1
Personalizado 2
Personalizado 3
Personalizado 4
Personalizado 5
Personalizado 6
Personalizado 7
Personalizado 8
Personalizado 9
Personalizado 10
10
Velocidad
Automática
000 255
0~100% (Solo cuando se usa
Auto/Personalizado)
11 Velocidad
Atenuador
000 009
010 029
030 069
070 129
130 189
190 255
Preconfigura la velocidad del atenuador desde
la pantalla de menú
Atenuador lineal
Curva de atenuación no-lineal 1 (la más
rápida)
Curva de atenuación no-lineal 2
Curva de atenuación no-lineal 3
Curva de atenuación no-lineal 4 (la más lenta)
Valor
Config
Valor
Config
Valor
Config
12 Dirección de
Identificación
000 009
010 019
020 029
030 039
040 049
050 059
060 069
070 079
080 089
090 099
100 109
110 119
120 129
130 139
140 149
150 159
160 169
170 179
180 189
190 199
200 209
210
211
Todo ID
ID 1
ID 2
ID 3
ID 4
ID 5
ID 6
ID 7
ID 8
ID 9
ID 10
ID 11
ID 12
ID 13
ID 14
ID 15
ID 16
ID 17
ID 18
ID 19
ID 20
ID 21
ID 22
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
ID 23
ID 24
ID 25
ID 26
ID 27
ID 28
ID 29
ID 30
ID 31
ID 32
ID 33
ID 34
ID 35
ID 36
ID 37
ID 38
ID 39
ID 40
ID 41
ID 42
ID 43
ID 44
ID 45
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
ID 46
ID 47
ID 48
ID 49
ID 50
ID 51
ID 52
ID 53
ID 54
ID 55
ID 56
ID 57
ID 58
ID 59
ID 60
ID 61
ID 62
ID 63
ID 64
ID 65
ID 66
Canal
Función
Valor
Porcentaje/Configuración
13 Selección de
Bloque
000 004
005 034
035 064
065 094
095 124
125 154
155 184
185 214
215

255
Bloques 1, 2 y 3
Bloque 1
Bloque 2
Bloque 3
Bloques 1 y 2
Bloques 2 y 3
Bloques 1 y 3
Bloques 1, 2 y 3
Sin Función

COLORado™ Batten 72 Tour GRR ES
18
BLOQUE1
Canal
Función
Valor
Porcentaje/Configuración
1
Bloque 1 Rojo
000 255
0~100%
2
Bloque 1 Verde
000 255
0~100%
3
Bloque 1 Azul
000 255
0~100%
4
Bloque 2 Rojo
000 255
0~100%
5
Bloque 2 Verde
000 255
0~100%
6
Bloque 2 Azul
000 255
0~100%
7
Bloque 3 Rojo
000 255
0~100%
8
Bloque 3 Verde
000 255
0~100%
9
Bloque 3 Azul
000 255
0~100%
BLOQUE2
Canal
Función
Valor
Porcentaje/Configuración
1
Bloque 1 Rojo
000 255
0~100%
2
Bloque 1 Verde
000 255
0~100%
3
Bloque 1 Azul
000 255
0~100%
4
Bloque 1 Blanco
000 255
0~100%
5
Bloque 1 Ámbar
000 255
0~100%
6
Bloque 2 Rojo
000 255
0~100%
7
Bloque 2 Verde
000 255
0~100%
8
Bloque 2 Azul
000 255
0~100%
9
Bloque 2 Blanco
000 255
0~100%
10
Bloque 2 Ámbar
000 255
0~100%
11
Bloque 3 Rojo
000 255
0~100%
12
Bloque 3 Verde
000 255
0~100%
13
Bloque 3 Azul
000 255
0~100%
14
Bloque 3 Blanco
000 255
0~100%
15
Bloque 3 Ámbar
000 255
0~100%
ARC1
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 255
0~100%
2
Verde
000 255
0~100%
3
Azul
000 255
0~100%
ARC1 + D
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 255
0~100%
2
Rojo
000 255
0~100%
3
Verde
000 255
0~100%
4
Azul
000 255
0~100%
ARC2
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 255
0~100%
2
Verde
000 255
0~100%
3
Azul
000 255
0~100%
4
Blanco
000 255
0~100%
5
Ámbar
000 255
0~100%

ES COLORado™ Batten 72 Tour GRR
19
ARC2 + D
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador Master
000 255
0~100%
2
Rojo
000 255
0~100%
3
Verde
000 255
0~100%
4
Azul
000 255
0~100%
5
Blanco
000 255
0~100%
6
Ámbar
000 255
0~100%
ARC2 + S
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador Master
000 255
0~100%
2
Rojo
000 255
0~100%
3
Verde
000 255
0~100%
4
Azul
000 255
0~100%
5
Blanco
000 255
0~100%
6
Ámbar
000 255
0~100%
7 Estroboscopio
000 009
010 255
Sin Función
0~20 Hz
HSV
Canal
Función
Valor
Porcentaje/Configuración
1
Tono
000 255
0~100%
2
Saturación
000 255
0~100%
3
Valor
000 255
0~100%

COLORado™ Batten 72 Tour MdR FR
20
À Propos de ce
Manuel
Le Manuel de Référence COLORado™ Batten 72 Tour (MdR) reprend des
informations de base sur ce produit notamment en matière de connexions,
montage, options de menu et valeurs DMX. Téléchargez le manuel
d'utilisation sur www.chauvetlighting.com pour de plus ample
s
informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes
à changement sans préavis.
Consignes de
S
écurité
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•ATTENTION: le boîtier de ce produit est brûlant lors du
fonctionnement.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du
produit lorsque celui-ci fonctionne.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en hauteur.
•N’utilisez PAS ce produit en extérieur ou tout autre endroit où de la
poussière, une chaleur excessive, de l'eau ou de l'humidité pour en
affecter le fonctionnement.
•N’utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen de la
poignée dont il est doté.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par ce produit est de
104° F (40° C). Ne le faites pas fonctionner à des températures plus
élevées.
Contact
En dehors des États-Unis, du Royaume-Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce Qui Est
Inclus
•Un COLORado™ Batten 72 Tour
•Un Cordon d’alimentation d'entrée
•Un Câble de Sécurité
•Une Fiche de Garantie
•Un Manuel de Référence
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
