Chauvet SlimPAR HEX 6 IRC User manual

Quick Reference Guide

SlimPAR™ HEX 6 IRC QRG EN
2
About T
his
Guide
The SlimPAR™ HEX 6 IRC
Quick Reference Guide (QRG) has basic
product information such as mounting, menu options, and DMX values.
Download the User Manual from www.chauvetlighting.com
for more
details.
Disclaimer
The information and specifications contained in this QRG
are subject to
change without notice.
Safety Notes
These Safety Notes include important information about
installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power by pulling on the cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•
DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with another of the same type and rating.
•ONLY use the hanging/mounting bracket to carry this product.
•The maximum ambient temperature is 104 °F (40 °C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•
DO NOT open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.

EN SlimPAR™ HEX 6 IRC QRG
3
What Is
Included
•SlimPAR™ HEX 6 IRC
•Hanging Bracket with Mounting
Hardware
•Power Cord
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your SlimPAR™ HEX 6 IRC
and make sure you have received all
parts
in good condition. If the box or contents appear damaged, notify the
carrier immediately, not CHAUVET®.
Description
The SlimPAR™ HEX 6 IRC is a low-profile LED Par with 6-in-
1 LED
technology (RGBAW+UV) and built-
in infrared remote control capability.
Control options include Sound-
Active modes, automated programs,
Master/Slave modes and DMX. Three personality choices are available through
6-, 8- and 12-channel DMX modes. Achieve smooth LED fading with built-
in
dimming curves. Easily transports in the optional CHS-30 VIP bag.
Overview
AC Power
This product has an auto-
ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Power Linking
For the maximum number of SlimPAR™ HEX 6 IRC products
that you can
power link at each voltage, see the User Manual or the sticker on the product.

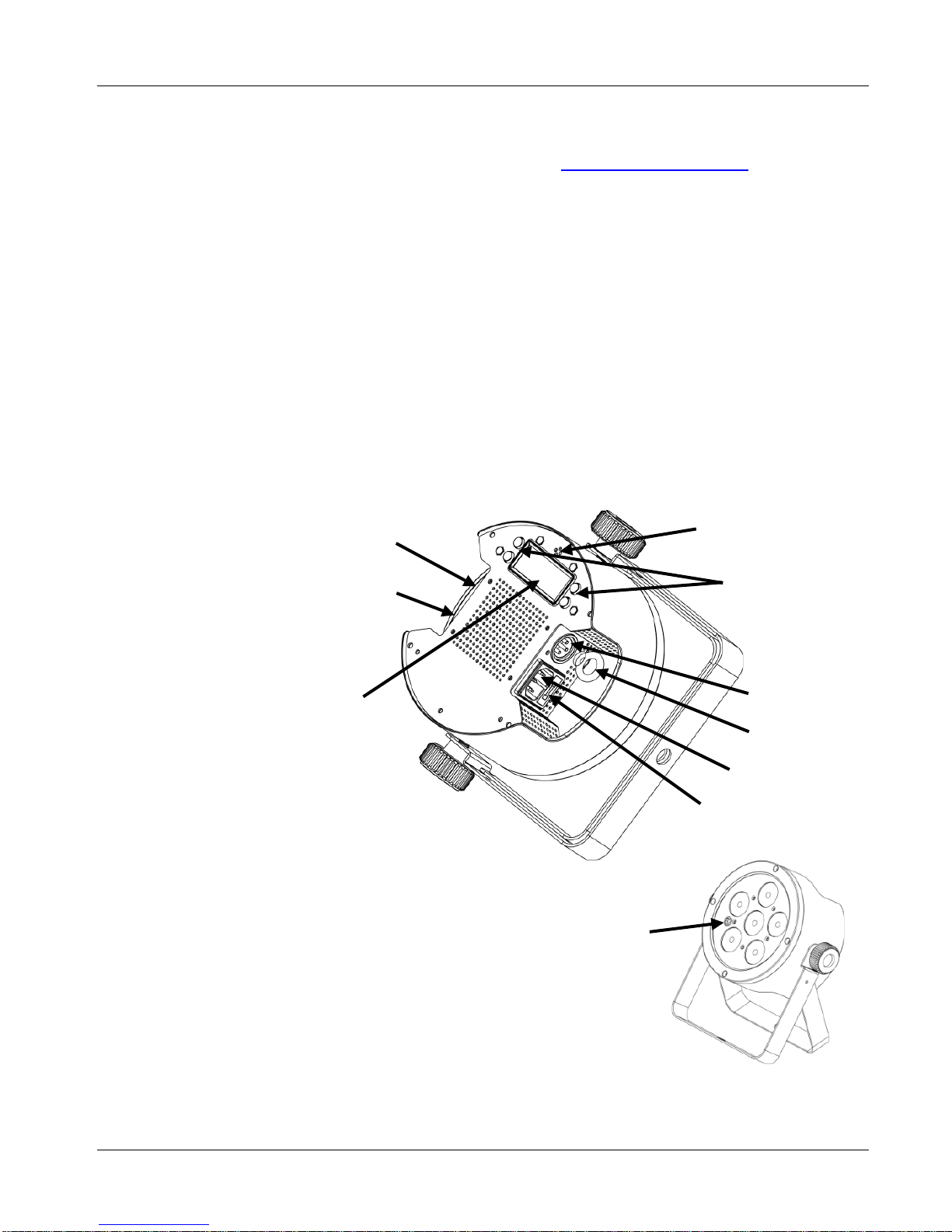

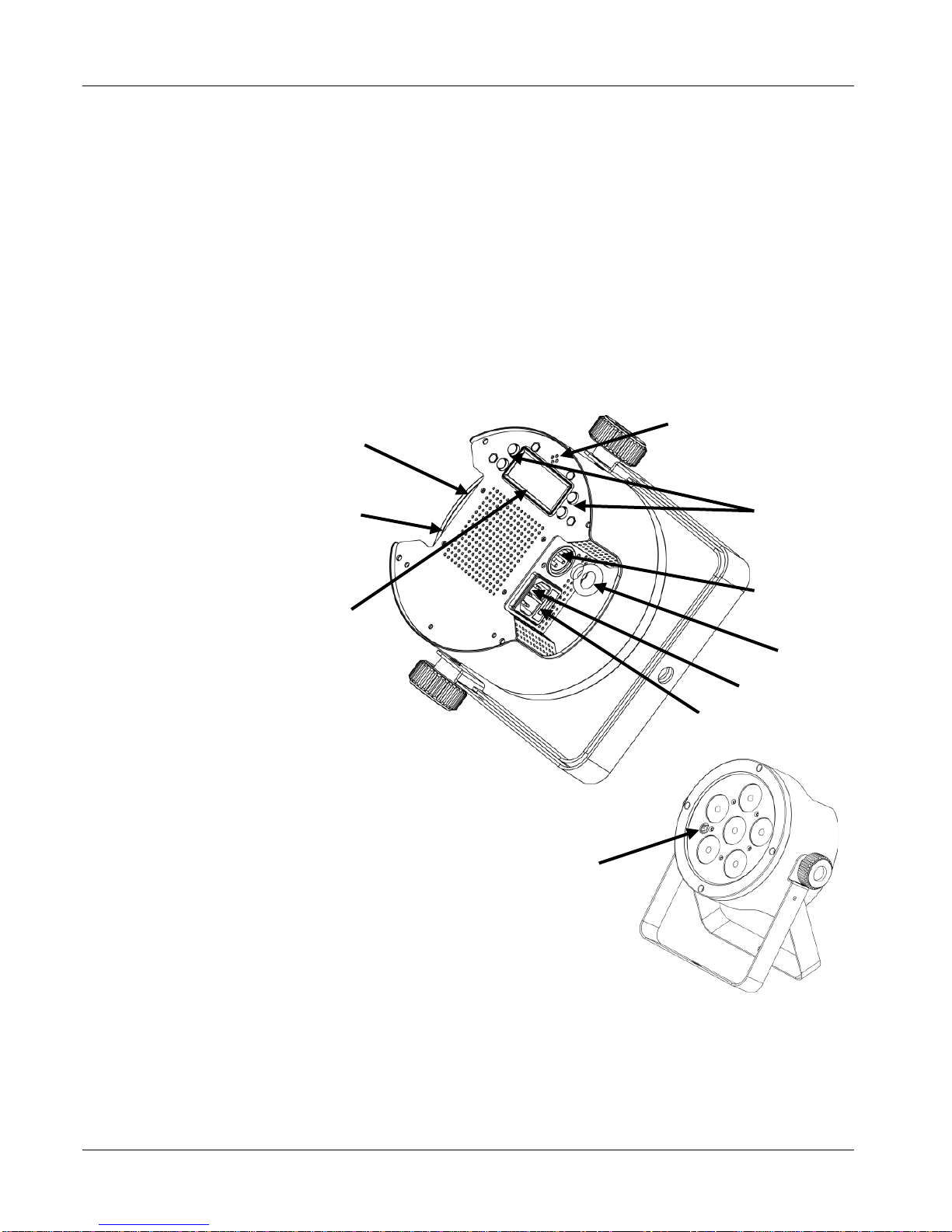

Back Panel View
Power In
Microphone
Fuse Holder
Display
Power Out
DMX In
Control
Buttons
DMX Out
Safety
Loop
IR Sensor
Front View

SlimPAR™ HEX 6 IRC QRG EN
4
Fuse
Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the clip on the front of the safety cap and
replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.
Infrared Remote
Control
6 (IRC-6
)
The SlimPAR™ HEX 6 IRC is fully compatible with the Infrared R
emote
Control 6 (IRC-6) from CHAUVET®. For more information on the IRC-6
or to download instructions, go to www.chauvetlighting.com.

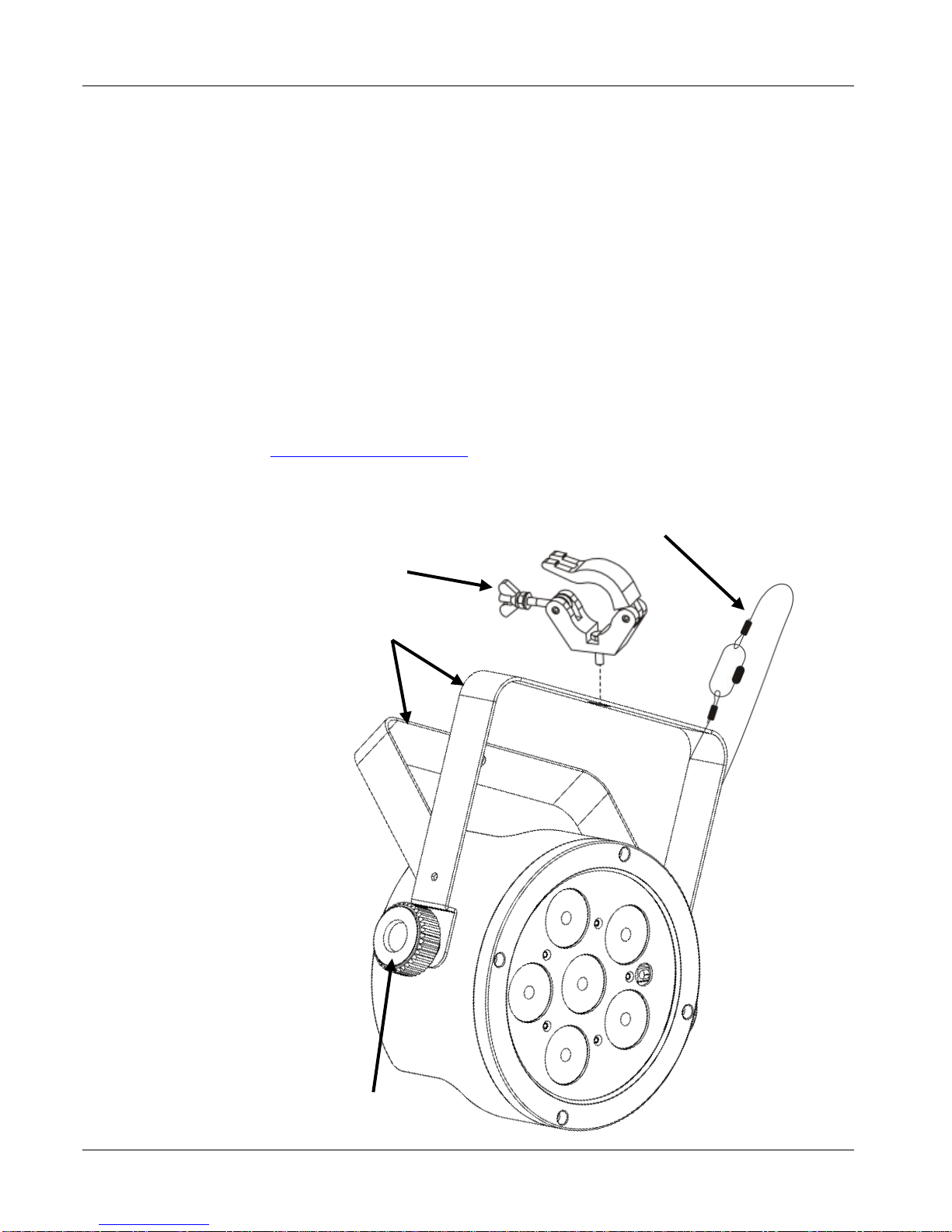

Mounting
Before mounting this product, read the Safety Notes.

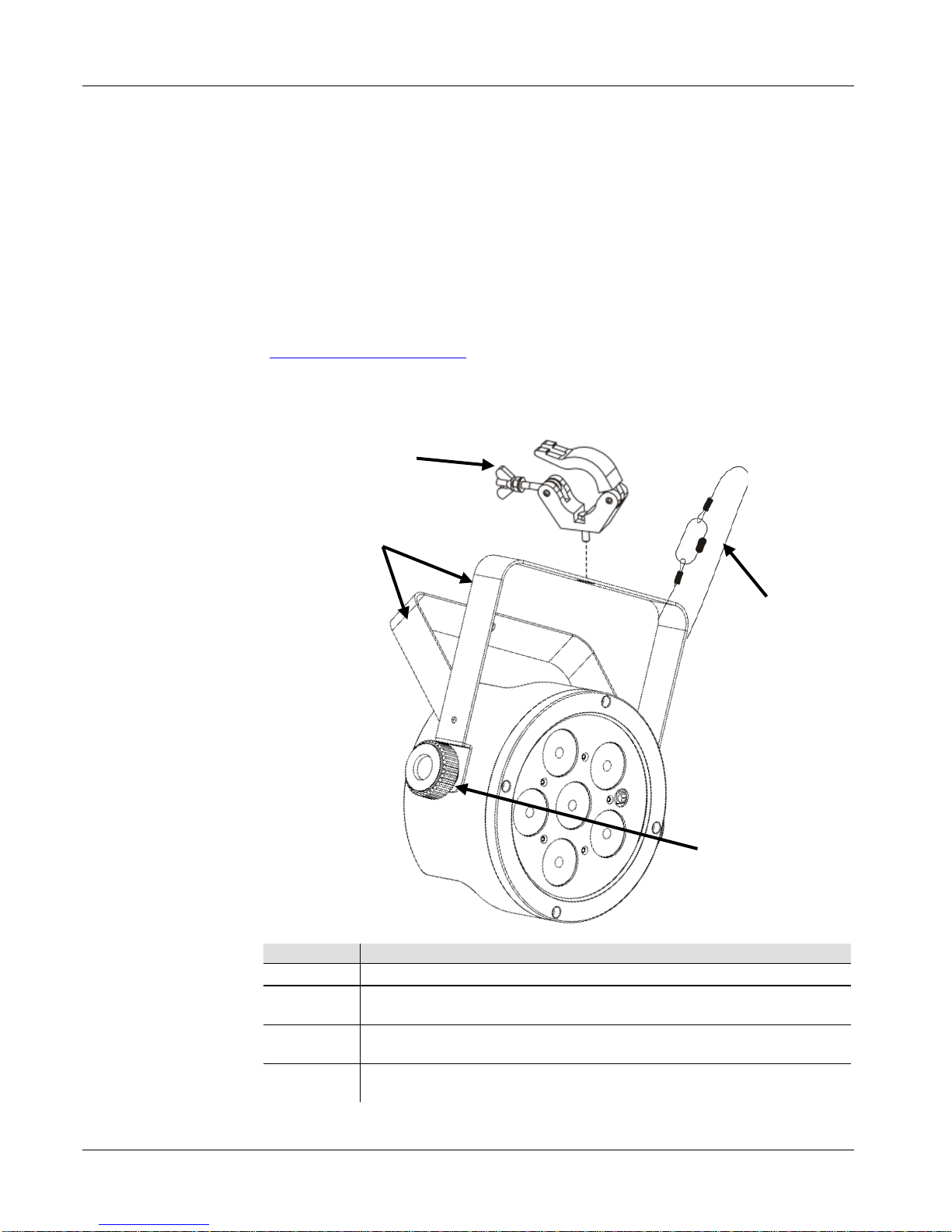

Product
Mounting
Diagram
Control Panel
Description
Button Function
<MENU>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases the
numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
Mounting Clamp
Bracket
Adjustment Knobs
(2x)
Double-Bracketed Yoke
Safety Cable

EN SlimPAR™ HEX 6 IRC QRG
5
Menu Options
Main Function Programming Levels Description
DMX Personalities
and Starting Address
6-CH
d 1–d512 Selects DMX personality and
starting address
8-CH
12CH
Static Colors
C--
C 1–C 63
Selects static color
Auto Programs
P--
P 1–P 4
Selects auto program
Program Speed
S--
S 1–S100
Selects auto program speed (slow to fast)
Sound-Active Mode Snd
Snd1
Selects Sound-Active program (6-color)
Snd2
Selects Sound-Active program (63-color)
Sound Sensitivity
SenS
u 0–u100
Sets sound sensitivity
Custom Color Mixing
U--
r 0–r255
Red (0–100%)
g 0–g255
Green (0–100%)
b 0–b255
Blue (0–100%)
A 0–A255
Amber (0–100%)
W 0–W255
White (0–100%)
P 0–P255
Ultraviolet (0–100%)
Dimmer dIM
OFF
Dimmer, off
dIM1
Dimmer, fast speed
dIM2
Dimmer, medium speed
dIM3
Dimmer, slow speed
Infrared SET
On
Turns infrared on or off
OFF
DMX Linking
The SlimPAR™ HEX 6 IRC
can work with a DMX controller when linked
by DMX serial connections.
Instructions for connecting and configuring this
product for DMX operation are in the User Manual.
If you are not familiar
with DMX, download the DMX Primer from www.chauvetlighting.com.
Starting
Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 501.
Master/Slave
Connection
The SlimPAR™ HEX 6 IRC uses the DMX data connec
tion for its
Master/Slave mode. Instructions for connecting and configuring this product
for Master/Slave operation are in the User Manual.

SlimPAR™ HEX 6 IRC QRG EN
6
DMX Values
12-CH
Channel Function Value Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6
White
000 ó255
0–100%
7
Ultraviolet
000 ó255
0–100%
8 Strobe
000 ó010
No function
011 ó255
Slow to fast
9 Color
000 ó015
No function
016 ó255
Color macros
10 Auto Programs
000 ó010
No function
011 ó050
Auto program 1
051 ó100
Auto program 2
101 ó150
Auto program 3
151 ó200
Auto program 4
201 ó225
Sound-Active mode (6-color)
226 ó255
Sound-Active mode (63-color)
11
Speed
000 ó255
Auto program speed (slow to fast)
12 Dim Mode
000 ó051
Dimmer mode manually set in Menu Options
052 ó101
Dimmer mode off
102 ó152
Dimmer mode 1 (fast speed)
153 ó203
Dimmer mode 2 (medium speed)
204 ó255
Dimmer mode 3 (slow speed)
8-CH
Channel Function Value Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6
White
000 ó255
0–100%
7
Ultraviolet
000 ó255
0–100%
8 Strobe
000 ó010
No function
011 ó255
Slow to fast
6-CH
Channel Function Value Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4
Amber
000 ó255
0–100%
5
White
000 ó255
0–100%
6
Ultraviolet
000 ó255
0–100%

ES SlimPAR™ HEX 6 IRC GRR
7
Acerca de
Esta Guía
La Guía de Referencia Rápida (GRR) del SlimPAR™ HEX 6 IRC
contiene
información básica sobre el producto, como montaje, opciones de menú y
valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com
para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Este producto no está cocebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•Desconecte siempre de la alimentación antes de la limpieza o sustitución
del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
•Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría estar
caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el rango
establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o la
humedad.
•Monte siempre este producto en una ubicación con ventilación adecuada,
al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad
queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•La máxima temperatura ambiente es de 104 ºF (40 ºC). No haga funcionar
este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•NO abra este producto. No contiene piezas reparables por el usuario.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.

SlimPAR™ HEX 6 IRC GRR ES
8
Qué va
Incluido
•SlimPAR™ HEX 6 IRC
•Soporte para Colgar con Material
de Montaje
•Cable de alimentación
•Tarjeta de Garantía
•Guía de Referencia Rápida
Para Empezar
Desembale su SlimPAR™ HEX 6 IRC
y asegúrese de que ha recibido todas
las partes en buen estado. Si la caja o los componentes parecen dañados,
notifíqueselo al transportista inmediatamente, no a CHAUVET®.
Descripción
El SlimPAR™ HEX 6 IRC
IRC es un reflector LED de perfil bajo con
tecnología LED 6-en-
1 (RGBAW+UV) y capacidad integrada de control
remoto por infrarrojos. Las opciones de control incluyen modos activados por
soni
do, programas automáticos, modos Maestro/Esclavo y DMX. Las tres
opciones de personalidad están disponibles a través de los modos DMX de
6, 8 y 12 canales. Consiga transiciones LED suaves con las curvas de
atenuación integradas. Se transporta fácilmente e
n la Bolsa de Material
CHS-30 VIP opcional.
Vista General
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Alimentación en
C
adena
Para saber el máximo número de productos SlimPAR™ HEX 6 IRC
que para
cada tensión puede conectar alimentando en cadena, consulte el
Manual de
Usuario o el adhesivo del producto.
Vista Panel Posterior
Entrada
Alimentación
Micrófono
Portafusibles
Pantalla
Salida
Alimentación
Entrada
DMX
Botones
de Control
Salida
DMX
Anilla de
Seguridad
Sensor IR
Vista Anterior

ES SlimPAR™ HEX 6 IRC GRR
9
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de
seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Control Remoto
por Infrarrojos
(IRC-6
)
El SlimPAR™ HEX 6 IRC es totalmente compatible con el control r
emoto
por infrarrojos IRC-6 de CHAUVET®.
Para información adicional sobre el
IRC-6
o para descargar las instrucciones, consulte
www.chauvetlighting.com.
Montaje
Antes de montar este producto, lea las Notas de Seguridad.
Diagrama
de Montaje
Descripción
del Panel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el valor
numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
Abrazadera de
Montaje
Mandos de Ajuste
del Soporte (2x)
Yugo de doble soporte
Cable de
Seguridad

SlimPAR™ HEX 6 IRC GRR ES
10
Opciones de Menú
Función
Principal Niveles de Programación Descripción
Personalidades DMX
y Dirección de Inicio
6-CH
d 1–d512 Selecciona la personalidad DMX
y la dirección de inicio
8-CH
12CH
Colores Estáticos
C--
C 1–C 63
Selecciona el color estático
Programas
Automáticos
P-- P 1–P 4 Selecciona el programa automático
Velocidad Programa S-- S 1–S100
Selecciona la velocidad del programa
automático (lento a rápido)
Modo Activo por
Sonido Snd Snd1
Selecciona el programa Activo por Sonido
(6 colores)
Snd2
Selecciona el programa Activo por Sonido
(63 colores)
Sensibilidad al
Sonido
SenS u 0–u100 Configura la sensibilidad al sonido
Mezcla de Color
Personalizada U--
r 0–r255
Rojo (0–100%)
g 0–g255
Verde (0–100%)
b 0–b255
Azul (0–100%)
A 0–A255
Ámbar (0–100%)
W 0–W255
Blanco (0–100%)
P 0–P255
Ultravioleta (0–100%)
Atenuador dIM
OFF
Atenuador, apagado
dIM1
Atenuador, velocidad rápida
dIM2
Atenuador, velocidad media
dIM3
Atenuador, velocidad lenta
Infrarrojo SET
On
Activa o desactiva los infrarrojos
OFF
Enlace DMX
El SlimPAR™ HEX 6 IRC
puede funcionar con un controlador DMX
cuando se enlaza por conexiones serie DMX. Las instrucciones para
conectar y configurar este producto para funcionamiento DMX están en el
Manual de usuario. Si no está familiarizado con DMX, descargue el Manual
DMX de www.chauvetlighting.com.
Dirección de
Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 501.
Conexión
Maestro/Esclavo
El SlimPAR™ HEX 6 IRC
usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y con
figurar este producto
para funcionamiento Maestro/Esclavo están en el manual de usuario.

ES SlimPAR™ HEX 6 IRC GRR
11
Valores DMX
12-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Ámbar
000 ó255
0–100%
6
Blanco
000 ó255
0–100%
7
Ultravioleta
000 ó255
0–100%
8 Estroboscopio
000 ó010
Sin función
011 ó255
Lento a rápido
9 Color
000 ó015
Sin función
016 ó255
Macros de color
10 Programas
Automáticos
000 ó010
Sin función
011 ó050
Programa Automático 1
051 ó100
Programa Automático 2
101 ó150
Programa Automático 3
151 ó200
Programa Automático 4
201 ó225
Modo Activo por Sonido (6 colores)
226 ó255
Modo Activo por Sonido (63 colores)
11 Velocidad 000 ó255
Velocidad de los programas automáticos
(lento a rápido)
12 Modo Atenuador
000 ó051
Modo Atenuador configurado manualmente
en las Opciones de Menú
052 ó101
Modo atenuador desactivado
102 ó152
Modo atenuador 1 (velocidad rápida)
153 ó203
Modo atenuador 2 (velocidad media)
204 ó255
Modo atenuador 3 (velocidad lenta)
8-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Ámbar
000 ó255
0–100%
6
Blanco
000 ó255
0–100%
7
Ultravioleta
000 ó255
0–100%
8 Estroboscopio
000 ó010
Sin función
011 ó255
Lento a rápido
6-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
3
Azul
000 ó255
0–100%
4
Ámbar
000 ó255
0–100%
5
Blanco
000 ó255
0–100%
6
Ultravioleta
000 ó255
0–100%

SlimPAR™ HEX 6 IRC MdR FR
12
À P
ropos de
ce Manuel
Le Manuel de Référence du SlimPAR™ HEX 6 IRC
reprend des
informations de base sur cet appareil notamment en matière de montage,
d'options de menu et de valeurs DMX. Téléchargez le manuel d'utilisation sur
www.chauvetlighting.com pour de plus amples informations.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes informations
en matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
•Débranchez toujours cet appareil avant de procéder à son nettoyage ou au
remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil
en hauteur.
•Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité de
l'unité lors de son fonctionnement.
•Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.
•La tension de la prise à laquelle vous connectez ce cet appareil doit être
comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à
l'arrière de ce dernier.
•Cet appareil doit être utilisé en intérieur
uniquement. (IP20). Afin d'éviter tout
risque d'incendie ou décharge électrique, veillez à n'exposer cet appareil ni à
la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez/Suspendez cet appareil UNIQUEMENT au moyen du support
dont il est doté.
•La température ambiante maximale supportée par ce produit est de 104 °F
(40 °C). Ne le faites pas fonctionner à des températures plus élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible d’être
réparé par l’utilisateur.
Contact
En dehors des États-Unis, du Royaume-
Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner vo
tre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.

FR SlimPAR™ HEX 6 IRC MdR
13
Ce Qui est
Inclus
•SlimPAR™ HEX 6 IRC
•Lyre de Suspension avec Matériel
de Montage
•Un Cordon d'Alimentation
•Une Fiche de Garantie
•Un Manuel de Référence
Débuter
Déballez votre SlimPAR™ HEX 6 IRC et assurez-
vous d'avoir tout reçu et
en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-
le immédiatement au transporteur et non à CHAUVET®.
Description
Le SlimPAR™ HEX 6 IRC
est un projecteur Par profilé à technologie LED
6 en 1 (RVBAb+UV) et à capacité intégrée de télécommande infrarouge. Les
options de commande comprennent le mode musical, les programmes
automatisés, le mode maître/esclave et le DMX. Vou
s pouvez choisir parmi
trois personnalités dans les modes 6, 8 et 12 canaux DMX. Obtenez un fondu
LED fluide grâce aux courbes de gradation intégrées.
Transportez facilement
le tout dans le sac CHS-30 VIP, en option.
Aperçu
Alimentation
CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion
É
lectrique
Pour connaître le nombre maximal de SlimPAR™ HEX 6 IRC
pouvant être
raccordé ensemble selon la tension, veuillez vous référer à
le manuel
d'utilisation ou l'étiquette apposée sur l'unité.
Vue du Panneau Arrière
Entrée
d'Alimentation
Microphone
Porte-fusible
Écran
Sortie
d'Alimentation
Entrée DMX
Boutons de
Commande
Sortie DMX
Boucle fermée
de sécurité
Capteur
Infrarouge
Panneau Avant

SlimPAR™ HEX 6 IRC MdR FR
14
Remplacement
du Fusible
1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du porte-
fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du porte-
fusible.
4. Retirez le fusible obsolète du clip se trouvant à l'avant du couvercle de
sécurité et remplacez-le par un fusible équivalent.
5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.
Télécommande
à Infrarouge
(IRC-6
)
SlimPAR™ HEX 6 IRC est entièrement compatible avec la télécommande à
infrarouge IRC-6
de CHAUVET®; Pour de plus amples informations
concernant l'IRC-6 ou pour télécharger les instructions, rendez-
vous sur
www.chauvetlighting.com.
Installation
Avant de monter cet appareil, lisez et assimilez les consignes de sécurité.
Schéma de
Montage
Description du
Tableau de
Commandes
Bouton
Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours
<UP>
Permet de parcourir les listes de menu vers le haut, dans une
fonction permet d'augmenter les valeurs numériques
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans une
fonction permet de diminuer les valeurs numériques
<ENTER>
Permet l’affichage du menu en cours ou permet de configurer la
valeur en cours dans la fonction sélectionnée
Crampon
Molettes de
Réglage de la
Lyre (2x)
Double lyre suspension
Élingue de
Sécurité

FR SlimPAR™ HEX 6 IRC MdR
15
Options du Menu
Fonctions Principales Niveaux de Programmation Description
Adresse de Départ et
Personnalités DMX
6-CH
d 1–d512 Sélectionne la personnalité DMX et
l'adresse de départ
8-CH
12CH
Couleurs Statiques
C--
C 1–C 63
Sélectionne les couleurs statiques
Programmes
Automatiques
P-- P 1–P 4 Sélectionne le programme automatique
Vitesse du Programme
S-- S 1–S100
Sélectionne la vitesse du programme
automatique (lent à rapide)
Mode Musical Snd Snd1
Sélectionne le programme musical
(6 couleurs)
Snd2
Sélectionne le programme musical
(63 couleurs)
Sensibilité au Son
SenS
u 0–u100
Configure la sensibilité au son
Mélange Personnalisé
des Couleurs U--
r 0–r255
Rouge (0 à 100 %)
g 0–g255
Vert (0 à 100 %)
b 0–b255
Bleu (0 à 100 %)
A 0–A255
Ambre (0 à 100 %)
W 0–W255
Blanc (0 à 100 %)
P 0–P255
Ultraviolet (0 à 100 %)
Gradateur dIM
OFF
Gradateur, désactivé
dIM1
Gradation, rapide
dIM2
Gradateur, moyenne
dIM3
Gradation, lente
Infrarouge SET
On
Active ou désactive l'infrarouge
OFF
Raccordement
DMX
Le SlimPAR™ HEX 6 IRC
peut fonctionner avec un jeu d'orgues DMX
quand raccordé par des connexions DMX en série. Vous trouverez les
instructions de connexion et configuration de cet appareil pour un bon
fonctionnement en DMX dans le manuel d'utilisation. Si vous n'êtes pas
familier avec le DMX, vous pouvez télécharger l'introduction au DMX sur
www.chauvetlighting.com.
Adresse de
Départ
Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse
DMX la plus élevée recommandée est 501.
Connexion
Maître/Esclave
Le SlimPAR™ HEX 6 IRC
utilise une connexion de données DMX pour
son mode maître/esclave. Vous trouverez les instruct
ions de connexion et
configuration de cet appareil pour un bon fonctionnement en maître/esclave
dans le manuel d'utilisation.

SlimPAR™ HEX 6 IRC MdR FR
16
Valeurs DMX
12 Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000 ó255
0à 100 %
2
Rouge
000 ó255
0à 100 %
3
Vert
000 ó255
0à 100 %
4
Bleu
000 ó255
0à 100 %
5
Ambre
000 ó255
0à 100 %
6
Blanc
000 ó255
0à 100 %
7
Ultraviolet
000 ó255
0à 100 %
8 Strobe
000 ó010
Pas de fonction
011 ó255
Lent à rapide
9 Couleur
000 ó015
Pas de fonction
016 ó255
Macros de couleur
10 Programmes
Automatiques
000 ó010
Pas de fonction
011 ó050
Programme automatique 1
051 ó100
Programme automatique 2
101 ó150
Programme automatique 3
151 ó200
Programme automatique 4
201 ó225
Mode musical (6 couleurs)
226 ó255
Mode musical (63 couleurs)
11 Vitesse 000 ó255
Vitesse du programme automatique
(lent à rapide)
12 Mode Gradation
000 ó051
Mode de gradation manuel à définir dans les
options de menu
052 ó101
Mode de gradation désactivé
102 ó152
Mode de gradation 1 (vitesse rapide)
153 ó203
Mode de gradation 2 (vitesse moyenne)
204 ó255
Mode de gradation 3 (vitesse lente)
8 Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000 ó255
0à 100 %
2
Rouge
000 ó255
0à 100 %
3
Vert
000 ó255
0à 100 %
4
Bleu
000
ó
255
0à 100 %
5
Ambre
000 ó255
0à 100 %
6
Blanc
000 ó255
0à 100 %
7
Ultraviolet
000 ó255
0à 100 %
8 Stroboscope
000 ó010
Pas de fonction
011 ó255
Lent à rapide
6 Canaux
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Rouge
000 ó255
0à 100 %
2
Vert
000 ó255
0à 100 %
3
Bleu
000 ó255
0à 100 %
4
Ambre
000 ó255
0à 100 %
5
Blanc
000
ó
255
0à 100 %
6
Ultraviolet
000 ó255
0à 100 %

DE SlimPAR™ HEX 6 IRC SAL
17
Über diese
Schnellan-
leitung
In der Schnellanleitung des SlimPAR™ HEX 6 IRC
finden Sie die
wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen
und DMX-
Werte des Geräts. Laden Sie für weiterführende Informationen unter
www.chauvetlighting.com das Benutzerhandbuch herunter.
Haftungs-
ausschluss
Die Informationen und Spezifikationen dieser Anleitung können ohne
vorherige Ankündigung geändert werden.
Sicherheits-
hinweise
Diese Sicherheitshinweise enthalten wichtige
Informationen über die
Montage, Verwendung und Wartung des Geräts.
•Dieses Produkt eignet sich nicht für eine permanente Installation.
•SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse verbundenen
und abgesicherten Stromkreislauf an.
•Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die
Sicherung auswechseln.
•NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
•Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
•Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am
Kabel.
•Bei Montage über Kopf immer ein Sicherungsseil verwenden.
•KEINE entflammbaren Materialien während des Betriebs in der Nähe des
Geräts lagern.
•NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß
wird.
•Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss
sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild
oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
•Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das
Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das
Gerät nicht Regen oder Feuchtigkeit aussetzen.
•Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit
einem Abstand von 50 cm zu den angrenzenden Flächen.
•Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht
verschlossen sind.
•Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand
an.
•Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit
den gleichen Werten zu verwenden.
•Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.
•Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie
das Gerät nicht bei höheren Temperaturen in Betrieb.
•Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung
des Geräts.
•Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den
Kunden wartungsfrei.

SlimPAR™ HEX 6 IRC SAL DE
18
Kontakt
Kunden außerhalb der USA, GB oder Irland wenden sich an ihren Lieferanten
,
um den Kundendienst in Anspruch zu nehmen oder ein Gerät zurückzuschicken.
Kontaktinformationen finden Sie unter www.chauvetlighting.com.
Packungsinhalt
•SlimPAR™ HEX 6 IRC
•Hängebügel mit
Befestigungsmaterial
•Netzkabel
•Garantiekarte
•Schnellanleitung
Start
Packen Sie Ihr SlimPAR™ HEX 6 IRC
aus und überprüfen Sie, ob Sie alle Teile
unbeschädigt erhalten haben.
Wenn die Verpackung beschädigt ist,
benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch
CHAUVET®.
Beschreibung
Der SlimPAR™ HEX 6 IRC ist eine LED-
Kanne in flacher Bauweise mit
6-in-1 LED-
Technologie (RGBAW+UV) und einer integrierten Option für
eine IR-
Fernbedienung. Er besitzt Steuerungsoptionen wie automatische
Programme, Musiksteuerungs-, Master/Slave- und DMX-
Modus. Im
6-, 8- und 12-Kanal DMX-Modus sind drei Einstellmöglichk
eiten erhältlich.
Blendet mithilfe der integrierten Dimmungskurven die LEDs weich aus.
Mit
dem CHS-30 VIP Gear Bag lässt sich das Gerät bequem transportieren.
Überblick
Wechselstrom
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die
anliegende
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird,
und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.
Ansicht des Rückwärtigen Bedienfelds
Stromzufuhr
Mikrofon
Sicherungshalter
Anzeige
Stromausgang
DMX-Eingang
Steuerungstasten
DMX-Ausgang
Sicherheitsöse
IR-Sensor
Bedienfeld Vorderseite

DE SlimPAR™ HEX 6 IRC SAL
19
Reihenschal-
tung der Geräte
Um die maximal mögliche Anzahl der bei jeder Spannung in
Serienschaltung zusammenschließbaren SlimPAR™ HEX 6 IRC
die
Bedienungsanleitung oder lesen Sie das Typenschild.
Auswechseln
der Sicherung
1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze
eines Flachkopfschraubendrehers in den Schlitz
des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse weg ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am
Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine
Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das
Gerät an das Stromnetz an..
Infrarot-
Fernbedienung
(IRC-6)
Der SlimPAR™ HEX 6 IRC ist vollständig kompatibel mit der Infrarot-
Fernbedienung IRC-6 von CHAUVET®. Weitere Informationen zur IRC-6
oder herunterladbare Anweisungen finden Sie auf
www.chauvetlighting.com.
Montage
Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch.
Montageansicht
Klammer
Bügeleinstellknopf (2x)
Doppelhängebügel
Sicherheit Kabel

SlimPAR™ HEX 6 IRC SAL DE
20
Beschreibung
des
Bedienfeldes
Lesen
Taste
Funktion
<MENU>
Damit verlassen Sie das aktuelle Menü oder die Funktion
<UP>
Damit navigieren Sie sich durch die Menüpunkte nach oben und
erhöhen den numerischen Wert der entsprechenden Funktionen
<DOWN>
Damit navigieren Sie sich durch die Menüpunkte nach unten und
verringern den numerischen Wert der entsprechenden Funktionen
<ENTER>
Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell
ausgewählte Wert einer Funktion eingestellt
Menüoptionen
Hauptfunktion
Programmierebenen
Beschreibung
DMX-Modi und
Startadresse
6-CH
d 1–d512 Wählt DMX-Modi und Startadresse aus
8-CH
12CH
Statische Farben
C--
C 1–C 63
Wählt die statische Farbe aus
Auto-Programme
P--
P 1–P 4
Wählt das Auto-Programm aus
Programmgeschwindi
gkeit
S-- S 1–S100
Wählt Geschwindigkeit des Auto-
Programms aus (langsam bis schnell)
Musiksteuerungs-
Modus Snd Snd1
Wählt das Musiksteuerungs-Programm aus
(6 Farben)
Snd2
Wählt das Musiksteuerungs-Programm aus
(63 Farben)
Musikeempfindlichkeit
SenS
u 0–u100
Stellt die Musikeempfindlichkeit ein
Benutzerdefinierte
Farbmischung U--
r 0–r255
Rot (0–100%)
g 0–g255
Grün (0–100%)
b 0–b255
Blau (0–100%)
A 0–A255
Bernsteinfarben (0–100%)
W 0–W255
Weiß (0–100%)
P 0–P255
Ultraviolett (0–100%)
Dimmer dIM
OFF
Dimmer, aus
dIM1
Dimmer, hohe Geschwindigkeit
dIM2
Dimmer, mittlere Geschwindigkeit
dIM3
Dimmer, niedrige Geschwindigkeit
Infrarot SET
On
Schaltet Infrarot ein oder aus
OFF
DMX-
Verbindung
Der SlimPAR™ HEX 6 IRC kann mit einem DMX-
Controller betrieben werden,
wenn eine DMX-
Reihenschaltung zum Einsatz kommt. Anweisungen zum
Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-
Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertrau
t sind,
laden Sie “DMX - Eine Einführung” unter www.chauvetlighting.com herunter.
Startadresse
Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-
Modus zu
gewährleisten, beträgt die höchste empfohlene DMX-Adresse 501.
Master/Slave-
Schaltung
Der SlimPAR™ HEX 6 IRC verwendet für seinen Master/Slave-
Modus eine
DMX-Datenverbindung. Anweisungen
zum Zusammenschluss und der
Konfiguration dieses Geräts für den Betrieb im Master/Slave-
Modus finden Sie
im Benutzerhandbuch.
