Chauvet Intimidator Barrel LED 300 User manual

Quick Reference Guide

Intimidator™ Barrel LED 300 QRG EN
Page 2 of 72
About This
Guide
The Intimidator™ Barrel LED 300 Quick Reference Guide (QRG) has basic
product information such as mounting, menu options, and DMX values. Download
the User Manual from www.chauvetlighting.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
These Safety Notes include important safety information about installation, usage,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power cord by pulling or tugging on the
cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•
DO NOT touch this product when it is operating because it may be hot.
•The voltage of the outlet to which you are connecting this product must be
within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or shock,
do not expose this product to rain or moisture.
•Always mount
this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with the same type and rating.
•ONLY use the hanging/mounting bracket or the handles to carry this product.
•The maximum ambient temperature is 104° F (40° C). Do not operate this
product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•DO NOT open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., UK, or Ireland, contact your distributor to request support or
return a product. Visit www.chauvetlighting.com for contact information.
What Is
Included
•One Intimidator™ Barrel LED 300
•One Power Cord
•One Warranty Card
•One Quick Reference Guide
To Begin
Unpack your Intimidator™ Barrel LED 300 and make sure you have received all
parts in good condition. If the box or contents appear damaged, notify the carrier
immediately, not CHAUVET®.

EN Intimidator™ Barrel LED 300 QRG
Page 3 of 72
Product
Description
The Intimidator™ Barrel LED 300 is a bright, compact LED barrel that contains 7
interchangeable, rotating gobos and 8 separate colors. Built-in movement macros
and move-in-
black features minimize programming time. High frequency LED
dimming allows for flicker-free operation, and the motorized focus allows gobos
to be crisp at any distance.

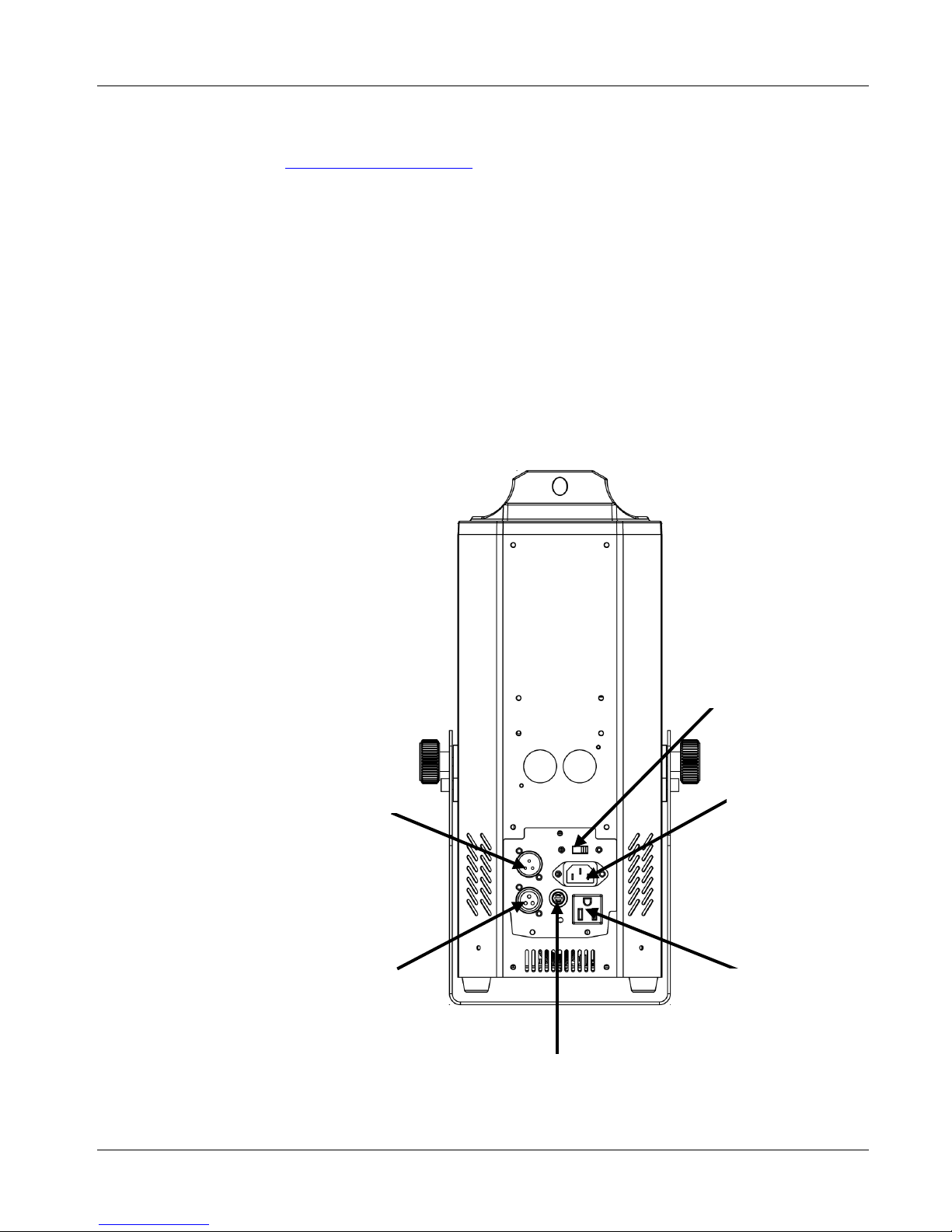

Product Overview
AC Power
This product has a switchable power supply that can work with an input voltage of
120 VAC, 60 Hz or 230 VAC, 50 Hz.
Power Linking
You can link up to 3 Intimidator™ Barrel LED 300 units at 120 VAC and 7 units
at 230 VAC. You should never exceed this number.
Fuse
Replacement
1. Disconnect the product from power.
2. Using a flat-head screwdriver, loosen the fuse holder and pull straight out.
3. Remove the blown fuse from the holder and replace with a fuse of the exact
same type and rating.
4. Re-insert the fuse holder and reconnect power.
Power Out
DMX Out
Power In
DMX In
Fuse Holder
Voltage Switch

Intimidator™ Barrel LED 300 QRG EN
Page 4 of 72
Mounting
Before mounting this product, read the SafetyNotes.
Product
Mounting
Diagram
Control Panel
Description
Button Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases the
numeric value when in a function
Menu Options
Main Level Programming Levels Description
DMX Address
001~512
Sets the DMX starting address
Operation Modes
SLAv (Son)
Slave operating mode
NStS (SrUn)
Sound-Active Mode
NAFA (FASt)
Automatic Mode, Fast Program
NASl (SLoU)
Automatic Mode, Slow Program
Pan
Normal Pan
PAn
Normal Pan operation
Inverse Pan
rPan
Inverse Pan operation
Display
Normal Display
Dis
Change the LCD display text position
Inverse Display
rDis
Channel Mode
11-Channel Mode
11CH
Selects the DMX personality
8-Channel Mode
8CH
Reset
rESt
Resets fixture
Load
LoAd
Load factory defaults
Bracket Adjustment
Knob
Mounting Bracket

EN Intimidator™ Barrel LED 300 QRG
Page 5 of 72
DMX Linking
The Intimidator™ Barrel LED 300 can work with a DMX controller when linked
by DMX serial connections.
Instructions for connecting and configuring this
product for DMX operation are in the User Manual.
If you are not familiar with
DMX, download the DMX Primer from www.chauvetlighting.com.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 502.
Master/Slave
Connection
The Intimidator™ Barrel LED 300 uses the DMX data connection for its
Master/Slave mode. Instructions for
connecting and configuring this product for
Master/Slave operation are in the User Manual.
DMX Values
11-CH
Channel
Function Value Percent/Setting
1
Pan
000 255
0~180°
2
Tilt
000 255
0~90°
3 Color
000 006
White
007 013
Yellow
014 020
Pink
021 027
Green
028 034
Red
035 041
Light Blue
042 048
Kelly Green
049 055
Orange
056 063
Dark Blue
064 070
White + Yellow
071 077
Yellow + Pink
078 084
Pink + Green
085 091
Green + Red
092 098
Red + Light Blue
099 105
Light Blue + Kelly Green
106 112
Kelly Green + Orange
113 119
Orange + Dark Blue
120 127
Dark Blue + White
128 191
Rotate clockwise (slow to fast)
192 255
Rotate counter clockwise (slow to fast)
4 Shutter
000 003
Closed
004 007
Open
008 215
Strobe effect with increasing speed
216 255
Open
5 Dimmer 000 255 0~100%

Intimidator™ Barrel LED 300 QRG EN
Page 6 of 72
DMX Values(continued)
11-CH
Channel
Function
Value
Percent/Setting
6 Gobo Wheel
064 071
Gobo 7 shake, from slow to fast
072 079
Gobo 6 shake, from slow to fast
080 087
Gobo 5 shake, from slow to fast
088 095
Gobo 4 shake, from slow to fast
096 103
Gobo 3 shake, from slow to fast
104 111
Gobo 2 shake, from slow to fast
112 119
Gobo 1 shake, from slow to fast
120 127
Open
128 191
Cycle effect with increasing speed
192 255
Reverse cycle effect with increasing speed
7 Gobo Rotation
000 015
Indexing
016 127
Rotation effect with increasing speed
128 239
Reverse rotation effect with increasing speed
240 255
Gobo bounce
8 Prism
000 003
Open
004 255
Prism on
9
Focus
000 255
0~100%
10 Control Functions
000 007
No function
008 015
Blackout while pan/tilt moving
016 023
Disable blackout while pan/tilt moving
024 031
Blackout while moving color wheel
032 039
Disable blackout while moving color wheel
040 047
Blackout while moving gobo wheel
048 055
Disable blackout while moving gobo wheel
056 087
No function
088 095
Disable blackout while moving all options
096 103
Reset pan/tilt
104 111
No function
112 119
Reset color wheel
120 127
Reset gobo wheel
128 135
No function
136 143
Reset prism
144 151
Reset focus
152 159
Reset all
160 255
No function
11 Movement Macro
000 007
No function
008 135
Movement macros 1-8
136 255
Sound-Active programs 1-8

EN Intimidator™ Barrel LED 300 QRG
Page 7 of 72
DMX Values
(continued)
8-CH
Channel
Function Value Percent/Setting
1
Pan
000 255
0~180°
2
Tilt
000 255
0~90°
3 Color
000 006
White
007 013
Yellow
014 020
Pink
021 027
Green
028 034
Red
035 041
Light Blue
042 048
Kelly Green
049 055
Orange
056 063
Dark Blue
064 070
White + Yellow
071 077
Yellow + Pink
078 084
Pink + Green
085 091
Green + Red
092 098
Red + Light Blue
099 105
Light Blue + Kelly Green
106 112
Kelly Green + Orange
113 119
Orange + Dark Blue
120 127
Dark Blue + White
128 191
Rotate clockwise (slow to fast)
192 255
Rotate counter clockwise (slow to fast)
4 Shutter
000 003
Closed
004 007
Open
008 215
Strobe effect with increasing speed
216 255
Open
5 Gobo Wheel
064 071
Gobo 7 shake, from slow to fast
072 079
Gobo 6 shake, from slow to fast
080 087
Gobo 5 shake, from slow to fast
088 095
Gobo 4 shake, from slow to fast
096 103
Gobo 3 shake, from slow to fast
104 111
Gobo 2 shake, from slow to fast
112 119
Gobo 1 shake, from slow to fast
120 127
Open
128 191
Cycle effect with increasing speed
192 255
Reverse cycle effect with increasing speed

Intimidator™ Barrel LED 300 QRG EN
Page 8 of 72
DMX Values
(continued)
8-CH
Channel
Function
Value
Percent/Setting
6 Gobo Rotation
000 015
Indexing
016 127
Rotation effect with increasing speed
128 239
Reverse rotation effect with increasing
speed
240 255
Gobo bounce
7 Prism
000 003
Open
004 255
Prism on
8
Focus
000 255
0~100%

ES Intimidator™ Barrel LED 300 QRG
Page 9 of 72
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Intimidator™ Barrel LED 300
contiene información básica sobre el producto, como montaje, opciones de
menú y valores DMX. Descargue el Manual de U
suario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas
a cambio sin previo aviso.
Notas de
Seguridad
Estas Notas de Seguridad incluyen información de seguridad
importante
sobre el montaje, uso y mantenimiento.
•Este producto no está concebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Desconecte siempre de la alimentación antes de la limpieza o
sustitución del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•Nunca desconecte este producto del cable de alimentación
agarrando o tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la
unidad cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues
podría estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en
el rango establecido en el grabado o en el panel posterior de
producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para
evitar riesgos de incendio o descarga, no exponga este producto a la
lluvia o la humedad.
•Monte siempre este producto en una ubicación con ventilación
adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
•
Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar o las asas para
mover este producto.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•NO abra este producto. No contiene piezas reparables por el
usuario.

Intimidator™ Barrel LED 300 QRG ES
Page 10 of 72
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto. Visite
www.chauvetlighting.com para información de contacto.
¿Qué Va
Incluido?
•Un Intimidator™ Barrel LED 300
•Un cable de alimentación
•Una tarjeta de garantía
•Una Guía de Referencia Rápida
Para Empezar
Desembale su Intimidator™ Barrel LED 300 y asegúrese de que ha recibido
todas las partes en buen estado. Si la caja o los componentes parecen dañados,
notifíqueselo al transportista inmediatamente, no a CHAUVET®.
Descripción
del Producto
El Intimidator™ Barrel LED 300 es un barril LED compacto y brillante que
contiene 7 gobos giratorios intercambiables y 8 colores independientes. Las
características de macros de movimiento integrados y "move-in-black"
minimizan el tiempo de programación La atenuación LED
de alta frecuencia
permite un funcionamiento sin parpadeos, y el foco con motor consigue que los
gobos se vean nítidos a cualquier distancia.
Visión General del
Producto
Salida DMX
Entrada de
Alimentación
Portafusibles
Conmutador de
Tensión
Salida de
Alimentación
Entrada DMX

ES Intimidator™ Barrel LED 300 QRG
Page 11 of 72
Corriente
Alterna
Este producto tiene una fuente de alimentación conmutable que puede funcionar
con un rango de tensión de entrada de 120 VCA, 60 Hz, o 230 VCA, 50 Hz.
Alimentación en
Cadena
Puede enlazar hasta 3 productos Intimidator™ Barrel LED 300 a 120 VCA, y 7
unidades a 230 VCA. Nunca sobrepase este número.
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2. Con ayuda de un destornillador de cabeza plana, afloje el portafusibles y
extráigalo directamente.
3. Quite el fusible fundido del portafusibles ysustituya el fusible con otro del
mismo tipo y categoría.
4. Vuelva a insertar el portafusibles yconecte de nuevo la alimentación.
Montaje
Antes de montar este producto, lea las Notas de Seguridad.
Diagrama
de Montaje
del Pro
ducto
Descripción del
Panel de Control
Botón Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el valor
numérico cuando está en una función
Mando de Ajuste de Soporte
Soporte de Montaje

Intimidator™ Barrel LED 300 QRG ES
Page 12 of 72
Opciones de Menú
Nivel Principal Niveles de Programación Descripción
DMX Address
001~512
Configura la dirección inicial DMX
Operation Modes
SLAv (Son)
Modo de funcionamiento Esclavo
NStS (SrUn)
Modo activo por sonido
NAFA (FASt)
Modo Automático, Programa Rápido
NASl (SLoU)
Modo Automático, Programa Lento
Pan Normal Pan PAn
Funcionamiento Desplazamiento Lateral
Normal
Inverse Pan rPan
Funcionamiento Desplazamiento Lateral
Inverso
Display
Normal Display
Dis
Cambia la posición del texto en la pantalla LCD
Inverse Display
rDis
Channel Mode
11-Channel Mode
11CH
Selecciona la personalidad DMX
8-Channel Mode
8CH
Reset
rESt
Reinicia el dispositivo
Load
LoAd
Carga los valores por defecto de fábrica
Enlace DMX
El Intimidator™ Barrel LED 300 puede funcionar con un controlador DMX
cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y
configurar este producto para funcionamiento DMX están en el Manual de usuario.
Si no está familiarizado con
DMX, descargue el Manual DMX de
www.chauvetlighting.com.
Dirección de
Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección
DMX más recomendable es 502.
Conexión
Maestro/Esclavo
El Intimidator™ Barrel LED 300 usa la conexión de datos DMX para su modo
Maestro/Esclavo.
Las instrucciones para conectar y configurar este producto para
funcionamiento Maestro/Esclavo están en el Manual de Usuario.

ES Intimidator™ Barrel LED 300 QRG
Page 13 of 72
Valores DMX
11-C
Canal Función Valor Porcentaje/Configuración
1
Desplazamiento
Lateral
000 255 0~180°
2
Inclinación
000 255
0~90°
3 Color
000 006
Blanco
007 013
Amarillo
014 020
Rosa
021 027
Verde
028 034
Rojo
035 041
Azul Claro
042 048
Verde Calipso
049 055
Naranja
056 063
Azul Oscuro
064 070
Blanco + Amarillo
071 077
Amarillo + Rosa
078 084
Verde + Rosa
085 091
Verde + Rojo
092 098
Rojo + Azul Claro
099 105
Azul Claro + Verde Calipso
106 112
Verde Calipso + Naranja
113 119
Naranja + Azul Oscuro
120 127
Azul Oscuro + Blanco
128 191
Giro en sentido de las agujas del reloj (lento
a rápido)
192 255
Giro en sentido contrario a las agujas del
reloj (lento a rápido)
4 Obturador (Shutter)
000 003
Cerrado
004 007
Abierto
008 215
Efecto estroboscopio con velocidad
creciente
216 255
Abierto
5 Atenuador 000 255 0~100%

Intimidator™ Barrel LED 300 QRG ES
Page 14 of 72
Valores DMX(continuación)
11-C
Canal
Función
Valor
Porcentaje/Configuración
6 Rueda de Gobos
064 071
Vibración gobo 7, de lento a rápido
072 079
Vibración gobo 6, de lento a rápido
080 087
Vibración gobo 5, de lento a rápido
088 095
Vibración gobo 4, de lento a rápido
096 103
Vibración gobo 3, de lento a rápido
104 111
Vibración gobo 2, de lento a rápido
112 119
Vibración gobo 1, de lento a rápido
120 127
Abierto
128 191
Efecto cíclico con velocidad creciente
192 255
Efecto cíclico inverso con velocidad
creciente
7 Rotación de Gobo
000 015
Idexado
016 127
Efecto de rotación con velocidad creciente
128 239
Efecto de rotación inversa con velocidad
creciente
240 255
Balanceo de Gobo
8 Prisma
000 003
Abierto
004 255
Prisma conectado
9
Foco
000 255
0~100%

ES Intimidator™ Barrel LED 300 QRG
Page 15 of 72
Valores DMX(continuación)
11-C
Canal Función Valor Porcentaje/Configuración
10 Funciones de
Control
000 007
Sin función
008 015
Blackout durante movimiento
lateral/inclinación
016 023
Deshabilitar Blackout durante movimiento
lateral/inclinación
024 031
Blackout durante el movimiento de la rueda
de colores
032 039
Deshabilitar Blackout durante el movimiento
de la rueda de colores
040 047
Blackout durante movimiento de rueda de
gobos
048 055
Deshabilitar Blackout durante el movimiento
de la rueda de gobo
056 087
Sin función
088 095
Deshabilitar blackout durante movimiento
todas las opciones
096 103
Reiniciar movimiento lateral/inclinación
104 111
Sin función
112 119
Reiniciar rueda de colores
120 127
Reiniciar rueda de gobos
128 135
Sin función
136 143
Reiniciar prisma
144 151
Reiniciar foco
152 159
Reiniciar todo
160 255
Sin función
11 Macro de
Movimiento
000 007
Sin función
008 135
Macros de movimiento 1-8
136 255
Programas Activos por Sonido 1-8

Intimidator™ Barrel LED 300 QRG ES
Page 16 of 72
Valores DMX
(continuación)
8-C
Canal Función Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000 255
0~180°
2
Inclinación
000 255
0~90°
3 Color
000 006
Blanco
007 013
Amarillo
014 020
Rosa
021 027
Verde
028 034
Rojo
035 041
Azul Claro
042 048
Verde Calipso
049 055
Naranja
056 063
Azul Oscuro
064 070
Blanco + Amarillo
071 077
Amarillo + Rosa
078 084
Verde + Rosa
085 091
Verde + Rojo
092 098
Rojo + Azul Claro
099 105
Azul Claro + Verde Calipso
106 112
Verde Calipso + Naranja
113 119
Naranja + Azul Oscuro
120 127
Azul Oscuro + Blanco
128 191
Giro en sentido de las agujas del reloj (lento
a rápido)
192 255
Giro en sentido contrario a las agujas del
reloj (lento a rápido)
4 Obturador (Shutter)
000 003
Cerrado
004 007
Abierto
008 215
Efecto estroboscopio con velocidad
creciente
216 255
Abierto

ES Intimidator™ Barrel LED 300 QRG
Page 17 of 72
Valores DMX
(continuación)
8-C
Canal
Función
Valor
Porcentaje/Configuración
5
Rueda de Gobos
064 071
Vibración gobo 7, de lento a rápido
072 079
Vibración gobo 6, de lento a rápido
080 087
Vibración gobo 5, de lento a rápido
088 095
Vibración gobo 4, de lento a rápido
096 103
Vibración gobo 3, de lento a rápido
104 111
Vibración gobo 2, de lento a rápido
112 119
Vibración gobo 1, de lento a rápido
120 127
Abierto
128 191
Efecto cíclico con velocidad creciente
192 255
Efecto cíclico inverso con velocidad
creciente
6
Rotación de Gobo
000 015
Indexado
016 127
Efecto de rotación con velocidad creciente
128 239
Efecto de rotación inversa con velocidad
creciente
240 255
Balanceo de Gobo
7
Prisma
000 003
Abierto
004 255
Prisma conectado
8
Foco
000 255
0~100%

Intimidator™ Barrel LED 300 QRG FR
Page 18 of 72
À Propos de ce
Ma
nuel
Le Manuel de Référence de l'Intimidator™ Barrel LED 300 (MdR) reprend des
informations de base sur cet appareil notamment en matière de montage, d'options
de menu et de valeurs DMX. Téléchargez le Manuel d'U
tilisation sur
www.chauvetlighting.com pour de plus amples informations.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à
changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes informations en
matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.
•Connectez UNIQUEMENT cet appa
reil à un circuit protégé et relié à la terre.
•
Débranchez toujours cet appareil avant de procéder à son nettoyage ou au
remplacement de son fusible.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet
appareil en hauteur.
•
Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité de
l'unité lors de son fonctionnement.
•Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait
s'avérer brûlant.
•La tension de la prise à laquelle vous connectez cet appareil doit être
comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à
l'arrière de ce dernier.
•
Cet appareil doit être utilisé en intérieur uniquement. (IP20). Afin d'éviter
tout risque d'incendie ou décharge électrique, veillez à n'exposer cet
appareil ni à la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20
pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit
obstruée.
•Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
•Remplacez le fusible avec un de même type et même ampérage.
•Transportez/Suspendez cet appareil UNIQUEMENT au moyen du
support ou des poignées dont il est doté.
•La température ambiante maximale supportée par cet appareil est de
104° F (40° C). Ne le faites pas fonctionner à des températures plus
élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.

FR Intimidator™ Barrel LED 300 QRG
Page 19 of 72
Contact
En dehors des États-Unis, du Royaume-Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce Qui Est
Inclus
•Un Intimidator™ Barrel LED 300
•Un cordon d'alimentation
•Une fiche de garantie
•Un manuel de référence
Débuter
Déballez votre Intimidator™ Barrel LED 300 et assurez-vous d'avoir tout reçu
et en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-
le immédiatement au transporteur et non à CHAUVET®.
Description
de l'Appareil
L'Intimidator™ Barrel LED 300 est un projecteur de type tonneau à LED,
compact, doté de 7 gobos rotatifs et interchangeables et de 8 roues de couleurs
individuelles. Macros de mouvements et option de déplacement en noir général
intégrées réduisant le temps de programmation Une gradation haute-
fréquence
des LED permet un fonctionnement sans scintillement et une mise au point
motorisée permet aux gobos d'émettre un rendu précis, quelle que soit la distance.
Aperçu de
l'Appareil
Sortie DMX
Entrée
d'Alimentation
Porte-fusible
Commutateur
de Tension
Entrée DMX
Sortie d'Alimentation

Intimidator™ Barrel LED 300 QRG FR
Page 20 of 72
Alimentation
CA
Cet appareil est doté d'une alimentation à tension commutable lui permettant de
fonctionner avec une tension d'entrée de 120 VCA, 60 Hz ou 230 VCA et 50 Hz.
Connexion
Electrique
Vous pouvez raccorder ensemble jusqu'à 3 Intimidator™ Barrel LED 300 à
120 VAC et 7 à 230
VAC. Il est recommandé de ne jamais dépasser ces
indications.
Remplacement du
Fusible
1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, délogez le porte-fusible de son
emplacement et sortez-le.
3. Retirez le fusible désuet du porte-fusible et remplacez-le par un fusible
équivalent.
4. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.
Montage
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité.
Schéma de
M
ontage
de l'Appareil
Description du
Ta
bleau de
Commandes
Bouton
Fonction
<MENU>
Permet la sortie du menu ou de la fonction en cours
<ENTER>
Permet l’affichage du menu en cours ou permet de configurer la
valeur en cours dans la fonction sélectionnée
<UP>
Permet de parcourir les listes de menu vers le haut, dans une
fonction permet d'augmenter les valeurs numériques
<DOWN>
Permet de parcourir les listes de menu vers le bas, dans une
fonction permet de diminuer les valeurs numériques
Molette de Réglage de
la Lyre
Lyre de Suspension
