Chauvet Intimidator Spot 100 IRC User manual

Quick Reference Guide

Intimidator™ Spot 100 IRC QRG EN
2
About T
his
Guide
The Intimidator™ Spot 100 IRC
Quick Reference Guide (QRG) has basic
product information such as mounting, menu options, and DMX values.
Download the User Manual from www.chauvetlighting.com
for more
details.
Disclaimer
The information and specifications contained in this QRG
are subject to
change without notice.
Safety Notes
These Safety Notes include important information about installation, use,
and maintenance.
•This product is not intended for permanent installation.
•ONLY connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•DO NOT look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power by pulling on the cord.
•When mounting this product overhead, use a safety cable.
•DO NOT allow flammable materials close to the unit while operating.
•
DO NOT touch this product when it is operating because it may be hot.
•
The voltage of the outlet to which you are connecting this product must
be within the range stated on the decal or rear panel of the product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Never connect this product to a dimmer or rheostat.
•Replace the fuse with another of the same type and rating.
•ONLY use the hanging/mounting bracket to carry this product.
•The maximum ambient temperature is 104° F (40° C). Do not operate
this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•
DO NOT open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., United Kingdom, or Ireland, contact your distributor to
request support or return a product. Visit www.chauvetlighting.com
for
contact information.

EN Intimidator™ Spot 100 IRC QRG
3
What Is
Included
•Intimidator™ Spot 100 IRC
•Hanging Bracket with Mounting
Hardware
•Power Cord
•Warranty Card
•Quick Reference Guide
To Begin
Unpack your Intimidator™ Spot 100 IRC
and make sure you have received
all parts in good condition. If the box or contents appear damaged, notify the
carrier immediately, not CHAUVET®.
Description
The Intimidator™ Spot 100 IRC is an
extremely compact and lightweight
LED moving head that is perfect for mobile applications. Two personality
choices are available through 6- or 11-channel DMX modes. Control
options are built-in auto programs, Sound-Active modes
, Master/Slave
mode and DMX. For non-DMX control, built-in infra
red technology offers
wireless control with the optional Infrared Remote Control (IRC) from
CHAUVET®. Maximize lighting options with separate color and gobo
wheels.
Additional lighting options available are super smooth dimming and
adjustable strobe speed.

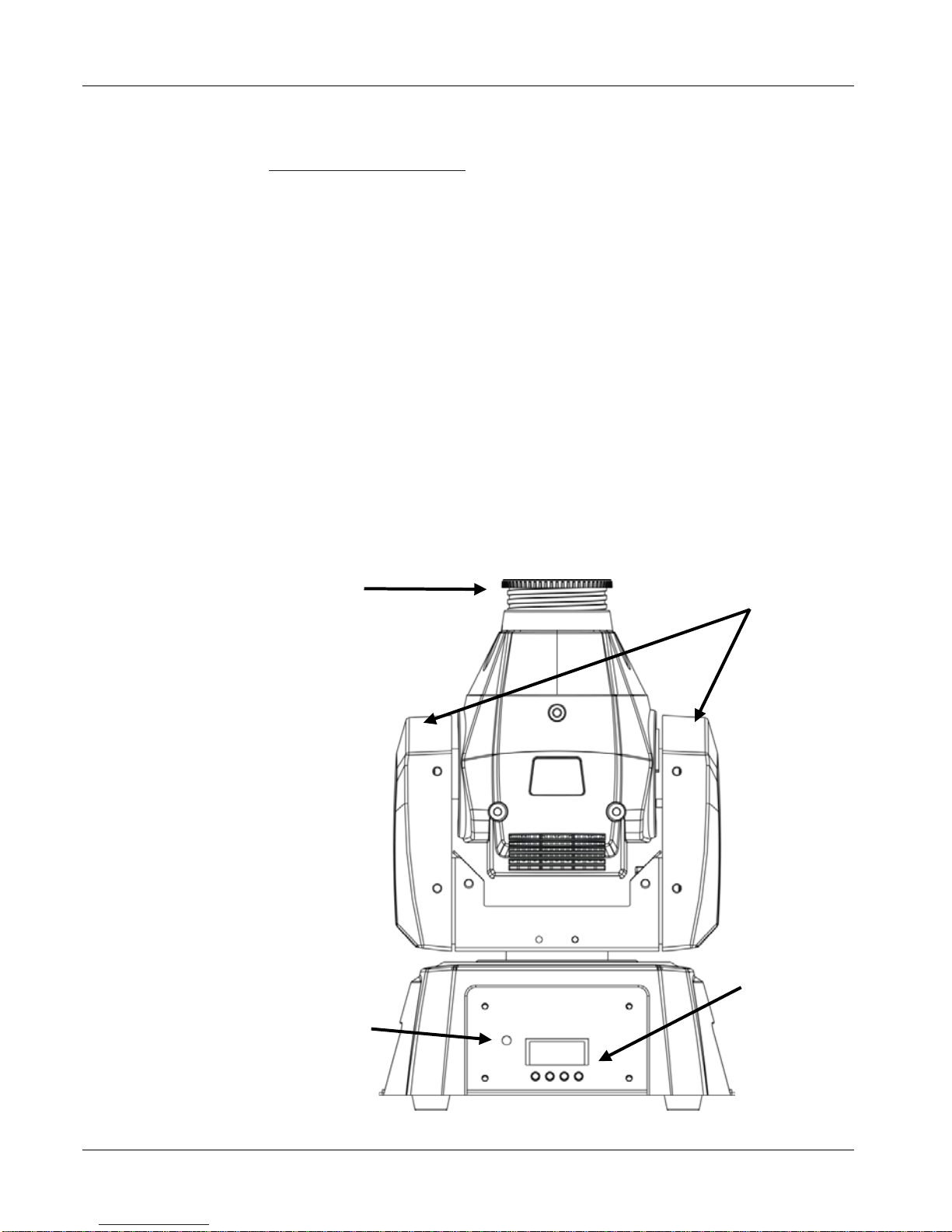

Overview
Front Panel View
Focusing
Lens
Control
Panel and
Buttons
Moving
Yoke
IRCSensor

Intimidator™ Spot 100 IRC QRG EN
4
Overview
(Back)
AC Power
This product has an auto-
ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
Fuse
Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the clip on the front of the safety cap and
replace with a fuse of the exact same type and rating.
5. Re-insert the fuse holder and reconnect power.
Infrared
Remote
Control (IRC)
The Intimidator™ Spot 100 IRC
is fully compatible with the IRC from
CHAUVET®. For more information on the IRC or to download
instructions, go to www.chauvetlighting.com.
Back Panel View
Power In
Fuse Holder
Safety Loop
DMX Out
DMX In

EN Intimidator™ Spot 100 IRC QRG
5

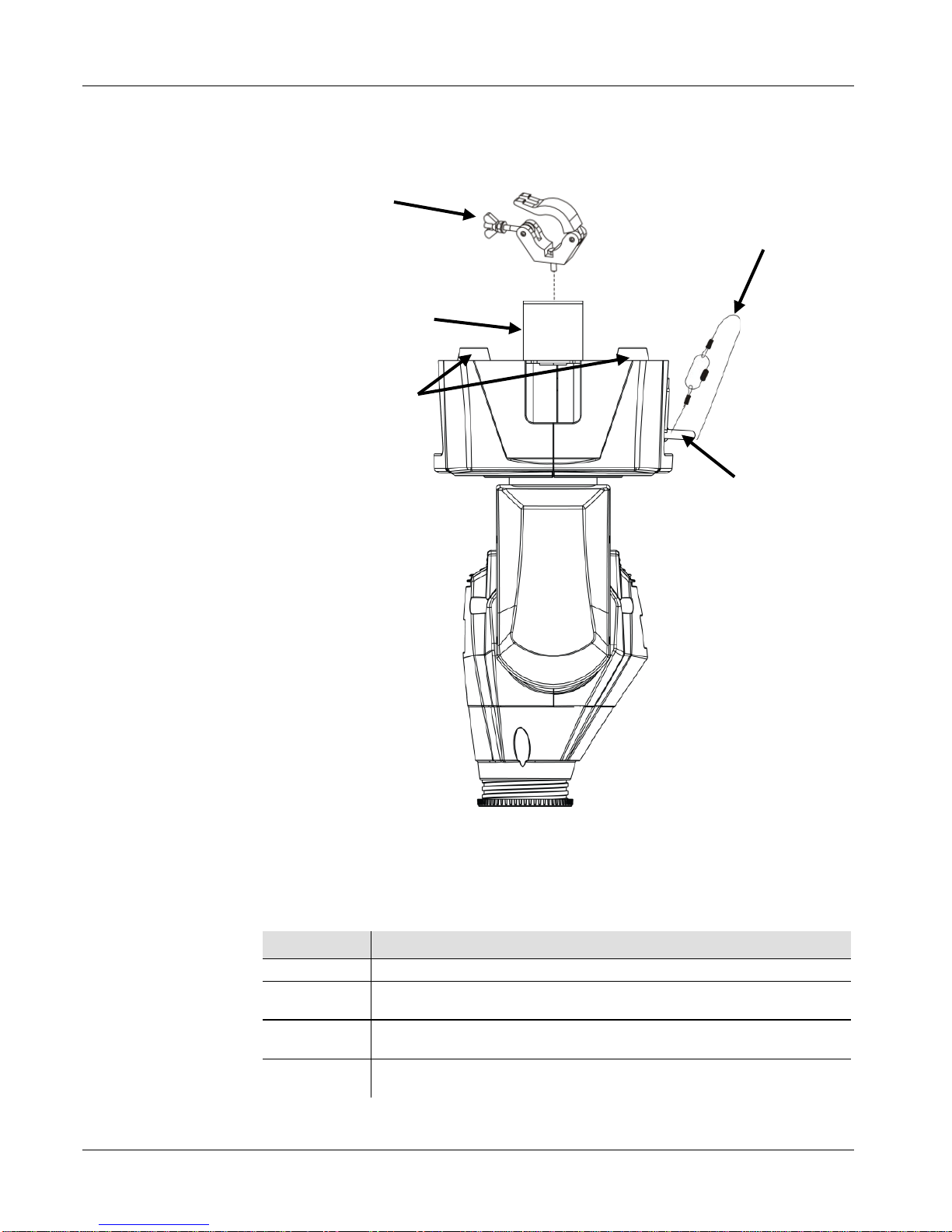

Mounting
Before mounting this product, read the Safety Notes.
Product
Mounting
Diagram
Control Panel
Description
Button
Function
<MODE/ESC>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases the
numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
Mounting Clamp
Safety Cable
Hanging/Mounting
Bracket
Safety Loop
Rubber Feet(x4)
for floor mounting

Intimidator™ Spot 100 IRC QRG EN
6
Menu Options
Mode Programming Levels Description
DMX Mode
d001–d512
Sets the DMX starting address
Operating Mode
SLAV (Son)
Slave operating mode
NASL (SLoU)
Automatic mode, slow program
NAFA (FASt)
Automatic mode, fast program
NStS (Srun)
Sound-Active mode
NSti
NodE
Soun
Sound-Active movement macro
Auto
Automatic movement macro
NoSP
000–255
Movement macro speed, fast to slow
NoSE
00–09
Sound sensitivity, high to low
NoPr
01–09
Movement macro 1–9
LEd
on
LED on
oFF
LED off
diMM
000–255
Dimmer, 0–100%
SHut
00–20
Strobe, 0–20 Hz
Gobo
00–09
Selects gobo
GoSP
000–100
Sets gobo cycle effect speed, slow to fast
CoLr
00–09
Selects color
CoSP 000–100
Sets color cycling rainbow effect speed,
slow to fast
Pan
PAn
Normal pan operation
rPAn
Inverse pan operation
Tilt
tit
Normal tilt operation
rtit
Inverse tilt operation
Display
diS
Normal display
rdiS
Inverse display
Channel Mode
6-CH
Selects the 6-channel DMX personality
11CH
Selects the 11-channel DMX personality
Manual Pan Range
PA54
Selects the 540° pan angle range
PA36
Selects the 360° pan angle range
PA18
Selects the 180° pan angle range
Manual Tilt Range tit
ti27
Selects the 270° tilt angle range
ti18
Selects the 180° tilt angle range
ti 9
Selects the 90° tilt angle range
Reset
rESt
Resets fixture
Load
LoAd
Load factory defaults
While in NSti mode,
the Intimidator™ 100 IRC also responds to the IRC.
When using the IRC in this mode, changes in programming levels and settings
will show on the display.

EN Intimidator™ Spot 100 IRC QRG
7
DMX Linking
The Intimidator™ Spot 100 IRC can work with a DMX controller when
linked by DMX serial connections.
Instructions for connecting and
configuring this product for DMX operation are in the User Manual.
If you
are not familiar with DMX, download the DMX Primer
from
www.chauvetlighting.com.
Starting
Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address is 502.
Master/Slave
Connection
The Intimidator™ Spot 100 IRC uses the DMX data connection for its
Master/Slave mode. Instructions for connecting
and configuring this product
for Master/Slave operation are in the User Manual.
DMX Values
11-CH
Channel
Function
Value
Percent/Setting
1
Pan
000 ó255
0–540°
2
Tilt
000 ó255
0–270°
3
Fine Pan
000 ó255
Fine control of panning
4
Fine Tilt
000 ó255
Fine control of tilting
5
Speed
000 ó255
Pan/Tilt speed (fast to slow)
6 Color Wheel
000 ó015
White
016 ó031
Blue
032 ó047
Yellow
048 ó063
Pink
064 ó079
Green
080 ó095
Orange
096 ó111
Light blue
112 ó127
Orange red
128 ó191
Color cycling rainbow with increasing speed
192 ó255
Reverse color cycling rainbow with
increasing speed
7 Shutter
000 ó003
Closed
004 ó007
Open
008 ó215
Strobe effect with increasing speed
(0–20 Hz)
216 ó255
Open
8
Dimmer
000 ó255
0–100%

Intimidator™ Spot 100 IRC QRG EN
8
DMX Values (cont.)
11-CH
(cont.)
Channel
Function Value Percent/Setting
9 Gobo Wheel
064 ó071
Gobo 7 shake, slow to fast
072 ó079
Gobo 6 shake, slow to fast
080 ó087
Gobo 5 shake, slow to fast
088 ó095
Gobo 4 shake, slow to fast
096 ó103
Gobo 3 shake, slow to fast
104 ó111
Gobo 2 shake, slow to fast
112 ó119
Gobo 1 shake, slow to fast
120 ó127
Open
128 ó191
Cycle effect with increasing speed
192 ó255
Reverse cycle effect with increasing speed
10 Control Functions
000 ó007
No function
008 ó027
Blackout while panning/tilting
028 ó047
Blackout while moving gobo wheel
048 ó067
Disable blackout while panning/tilting/
moving gobo wheel
068 ó087
Blackout while moving color wheel
088 ó107
Disable blackout while panning/tilting/
moving color wheel
108 ó127
Disable blackout while moving gobo/
color wheel
128 ó147
Disable blackout while moving all options
148 ó167
Reset pan
168 ó187
Reset tilt
188 ó207
Reset color wheel
208 ó227
Reset gobo wheel
228 ó247
Reset all channels
248 ó255
No function

EN Intimidator™ Spot 100 IRC QRG
9
DMX Values (cont.)
11-CH
(cont.)
Channel
Function Value Percent/Setting
11 Auto Programs
000 ó007
No function
008 ó023
Auto program 1
024 ó039
Auto program 2
040 ó055
Auto program 3
056 ó071
Auto program 4
072 ó087
Auto program 5
088 ó103
Auto program 6
104 ó119
Auto program 7
120 ó135
Auto program 8
136 ó151
Sound-Active program 1
152 ó167
Sound-Active program 2
168 ó183
Sound-Active program 3
184 ó199
Sound-Active program 4
200 ó215
Sound-Active program 5
216 ó231
Sound-Active program 6
232 ó247
Sound-Active program 7
248 ó255
Sound-Active program 8

Intimidator™ Spot 100 IRC QRG EN
10
DMX Values (cont.)
6-CH
Channel
Function Value Percent/Setting
1
Pan
000 ó255
0–540°
2
Tilt
000 ó255
0–270°
3 Color Wheel
000 ó015
White
016 ó031
Blue
032 ó047
Yellow
048 ó063
Pink
064 ó079
Green
080 ó095
Orange
096 ó111
Light blue
112 ó127
Orange red
128 ó191
Color cycling rainbow with increasing speed
192 ó255
Reverse color cycling rainbow with
increasing speed
4 Shutter
000 ó003
Closed
004 ó007
Open
008 ó215
Strobe effect with increasing speed
(0–20 Hz)
216 ó255
Open
5 Dimmer 000 ó255 0–100%

EN Intimidator™ Spot 100 IRC QRG
11
DMX Values (cont.)
6-CH
(cont.)
Channel
Function Value Percent/Setting
6 Gobo Wheel
064 ó071
Gobo 7 shake, slow to fast
072 ó079
Gobo 6 shake, slow to fast
080 ó087
Gobo 5 shake, slow to fast
088 ó095
Gobo 4 shake, slow to fast
096 ó103
Gobo 3 shake, slow to fast
104 ó111
Gobo 2 shake, slow to fast
112 ó119
Gobo 1 shake, slow to fast
120 ó127
Open
128 ó191
Cycle effect with increasing speed
192 ó255
Reverse cycle effect with increasing speed

Intimidator™ Spot 100 IRC GRR ES
12
A
cerca de
Esta Guía
La Guía de Referencia Rápida (GRR) del
Intimidator™ Spot 100 IRC
contiene información básica sobre el producto, como montaje, opciones de
menú y
valores DMX. Descargue el manual de usuario de
www.chauvetlighting.com para información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje,
uso y mantenimiento.
•Este producto no está cocebido para una instalación permanente.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Desconecte siempre de la alimentación antes de la limpieza o
sustitución del fusible.
•NO mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•Nunca desconecte este producto del cable de alimentación agarrando o
tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•NO permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•NO toque este producto cuando esté en funcionamiento, pues podría
estar caliente.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o la
humedad.
•Monte siempre este producto en una ubicación con ventilación
adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Nunca conecte este producto a un atenuador o reostato.
•Sustituya el fusible con uno del mismo tipo y categoría.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•
NO abra este producto. No contiene piezas reparables por el usuario.

ES Intimidator™ Spot 100 IRC GRR
13
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.
Qué va
Incluido
•Intimidator™ Spot 100 IRC
•Soporte para Colgar con Material
de Montaje
•Cable de Alimentación
•Tarjeta de Garantía
•Guía de Referencia Rápida
Para Empezar
Desembale su Intimidator™ Spot 100 IRC
y asegúrese de que ha recibido
todas las partes en buen estado. Si la caja o los componentes parecen
dañados, notifíqueselo al transportista inmediatamente, no a CHAUVET®.
Descripción
El Intimidator™ Spot 100 IRC
es una cabeza móvil LED extremadamente
ligera y compacta, perfecta para aplicaciones móviles Hay dos opciones de
personalidad disponibles a través de los modos DMX de 6 y 11 canales. Las
opciones de control son programas integrados, modos Activos por Sonid
o,
modo Maestro/Esclavo y DMX. Para funcionamiento no-
DMX, la tecnología
de infrarrojos integrada le ofrece control sin cables con el Mando a Distancia
por Infrarrojos (IRC) de CHAUVET® opcional. Maximice las opciones de
iluminación con ruedas de color y g
obo independientes. Dispone de opciones
de iluminación adicionales gracias a la atenuación supersuave y a la
velocidad de estroboscopio ajustable.
Vista General
Vista Panel Frontal
Lentes de
Enfoque
Panel de
Control y
Botones
Yugo Móvil
Sensor IRC

Intimidator™ Spot 100 IRC GRR ES
14
Vista General
(Posterior)
Corriente
Alterna
Este
producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de 100~240 VCA,
50/60 Hz.
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2. Con ayuda de un destornillador de cabeza
plana, afloje el portafusibles y
extráigalo directamente.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro
del mismo tipo y categoría.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Control
Remoto por
Infrarrojos
(IRC)
El Intimidator™ Spot 100 IRC
es totalmente compatible con el Control
Remoto por Infrarrojos (IRC) de CHAUVET®. Para información
adicional sobre el IRC o para descargar las instrucciones, consulte
www.chauvetlighting.com.
Vista Panel Posterior
Entrada
Alimentación
Portafusibles
Lazo de
Seguridad
Salida DMX
Entrada
DMX

ES Intimidator™ Spot 100 IRC GRR
15
Montaje
Antes de montar este producto, lea las Notas de Seguridad.
Diagrama de
Montaje
del
Producto
Descripción
del Panel de
Control
Botón
Función
<MODE/ESC>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el valor
numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada
Abrazadera de
Montaje
Cable de
Seguridad
Soporte de Montaje
Lazo de
Seguridad
Pies de Goma (4)
para montaje en
suelo

Intimidator™ Spot 100 IRC GRR ES
16
Opciones de Menú
Modo Niveles de
Programación
Descripción
Modo DMX
d001–d512
Configura la dirección inicial DMX
Modo de
Funcionamiento
SLAV (Son)
Modo de funcionamiento Esclavo
NASL (SLoU)
Modo Automático, programa lento
NAFA (FASt)
Modo Automático, programa rápido
NStS (Srun)
Modo activo por sonido
NSti
NodE
Soun
Macro de movimiento activo por sonido
Auto
Macro de movimiento automático
NoSP
000–255
Velocidad de macro de movimiento, rápido a lento
NoSE
00–09
Sensibilidad al sonido, rápida a lenta
NoPr
01–09
Macro de movimiento 1-9
LEd
on
LED encendido
oFF
LED apagado
diMM
000–255
Atenuador 0–100%
SHut
00–20
Estroboscopio 0–20 Hz
Gobo
00–09
Selecciona gobo
GoSP
000–100
Configura la velocidad del efecto de ciclo de gobo,
lento a rápido
CoLr
00–09
Selecciona el color
CoSP
000–100
Configura la velocidad del efecto arco iris del ciclo de
color, lento a rápido
Desplazamiento
Lateral
PAn
Funcionamiento normal desplazamiento lateral
rPAn
Desplazamiento lateral inverso
Inclinación
tit
Funcionamiento inclinación normal
rtit
Inclinación inversa
Pantalla
diS
Pantalla normal
rdiS
Invertir pantalla
Modo de Canal
6-CH
Selecciona la personalidad DMX de 6 canales
11CH
Selecciona la personalidad DMX de 11 canales
Rango de
Desplazamiento
Lateral Manual
PA54
Selecciona el rango de desplazamiento lateral de 540°
PA36
Selecciona el rango de desplazamiento lateral de 360°
PA18
Selecciona el rango de desplazamiento lateral de 180°
Rango de
Inclinación Manual
tit
ti27
Selecciona el rango de inclinación de 270°
ti18
Selecciona el rango de inclinación de 180°
ti 9
Selecciona el rango de inclinación de 90°
Reinicio
rESt
Reinicia el dispositivo
Cargar
LoAd
Carga los valores por defecto de fábrica
Mientras está en modo NSti, el Intimidator™ 100 IRC responde también al
IRC. Cuando use el IRC en este modo, los cambios en los niveles de
programación y configuración se mostrarán en la pantalla.

ES Intimidator™ Spot 100 IRC GRR
17
Enlace DMX
El Intimidator™ Spot 100 IRC
puede funcionar con un controlador DMX
cuando se enlaza por conexiones serie DMX. Las instrucciones para
conectar y configurar este producto para funcionamiento DMX están en el
Manual de Usuario. Si no está familiarizado con DMX, descargue el Manua
l
DMX de www.chauvetlighting.com.
Dirección de
Inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la
dirección DMX más recomendable es 502.
Conexión
Maestro/Esclavo
El Intimidator™ Spot 100 IRC usa la conexión de datos DMX para su modo
Maestro/Esclavo. Las instrucciones para conectar y configurar este producto
para funcionamiento Maestro/Esclavo están en el Manual de Usuario.
Valores DMX
11-C
Canal
Función
Valor
Percentaje/Configuración
1
Desplazamiento
Lateral
000 ó255
0–540°
2
Inclinación
000 ó255
0–270°
3
Desplazamiento
Lateral Fino
000 ó255 Control fino del desplazamiento lateral
4
Inclinación Fina
000 ó255
Control fino de la inclinación
5 Velocidad 000 ó255
Velocidad de desplazamiento
lateral/inclinación (rápido a lento)
6 Rueda de Color
000 ó015
Blanco
016 ó031
Azul
032 ó047
Amarillo
048 ó063
Rosa
064 ó079
Verde
080 ó095
Naranja
096 ó111
Azul Claro
112 ó127
Rojo Anaranjado
128 ó191
Arco iris de color cíclico con velocidad
creciente
192 ó255
Arco iris de color cíclico inverso con
velocidad creciente
7 Obturador
(Shutter)
000 ó003
Cerrado
004 ó007
Abrir
008 ó215
Estroboscopio con velocidad en incremento
(0–20 Hz)
216 ó255
Cerrado
8
Atenuador
000 ó255
0–100%

Intimidator™ Spot 100 IRC GRR ES
18
Valores DMX (cont.)
11-C
(cont.)
Canal Función Valor Percentaje/Configuración
9 Rueda de Gobo
064 ó071
Vibración gobo 7, lento a rápido
072 ó079
Vibración gobo 6, lento a rápido
080 ó087
Vibración gobo 5, lento a rápido
088 ó095
Vibración gobo 4, lento a rápido
096 ó103
Vibración gobo 3, lento a rápido
104 ó111
Vibración gobo 2, lento a rápido
112 ó119
Vibración gobo 1, lento a rápido
120 ó127
Abrir
128 ó191
Efecto cíclico con velocidad creciente
192 ó255
Efecto cíclico inverso con velocidad
creciente
10 Funciones de
Control
000 ó007
Sin función
008 ó027
Blackout durante el
desplazamiento/inclinación
028 ó047
Blackout durante el movimiento de la rueda
de gobos
048 ó067
Deshabilitar blackout durante el
desplazamiento lateral/inclinación/
movimiento de la rueda de gobos
068 ó087
Blackout durante el movimiento de la rueda
de colores
088 ó107
Deshabilitar blackout durante el
desplazamiento lateral/inclinación/
movimiento de la rueda de color
108 ó127
Deshabilitar blackout durante el movimiento
de la rueda de gobo/color
128 ó147
Deshabilitar blackout durante movimiento
todas las opciones
148 ó167
Reiniciar desplazamiento lateral
168 ó187
Reiniciar inclinación
188 ó207
Reiniciar rueda de colores
208 ó227
Reiniciar rueda de gobos
228 ó247
Reiniciar todos los canales
248 ó255
Sin función

ES Intimidator™ Spot 100 IRC GRR
19
Valores DMX (cont.)
11-C
(cont.)
Canal Función Valor Percentaje/Configuración
11 Programas
Automáticos
000 ó007
Sin función
008 ó023
Programa Automático 1
024 ó039
Programa Automático 2
040 ó055
Programa Automático 3
056 ó071
Programa Automático 4
072 ó087
Programa Automático 5
088 ó103
Programa Automático 6
104 ó119
Programa Automático 7
120 ó135
Programa Automático 8
136 ó151
Programa activado por sonido 1
152 ó167
Programa activado por sonido 2
168 ó183
Programa activado por sonido 3
184 ó199
Programa activado por sonido 4
200 ó215
Programa activado por sonido 5
216 ó231
Programa activado por sonido 6
232 ó247
Programa activado por sonido 7
248 ó255
Programa activado por sonido 8

Intimidator™ Spot 100 IRC GRR ES
20
Valores DMX (cont.)
6-C
Canal Función Valor Percentaje/Configuración
1
Desplazamiento
Lateral
000 ó255 0–540°
2
Inclinación
000 ó255
0–270°
3 Rueda de Color
000 ó015
Blanco
016 ó031
Azul
032 ó047
Amarillo
048 ó063
Rosa
064 ó079
Verde
080 ó095
Naranja
096 ó111
Azul Claro
112 ó127
Rojo Anaranjado
128 ó191
Arco iris de color cíclico con velocidad
creciente
192 ó255
Arco iris de color cíclico inverso con
velocidad creciente
4 Obturador
(Shutter)
000 ó003
Cerrado
004 ó007
Abrir
008 ó215
Estroboscopio con velocidad en incremento
(0–20 Hz)
216 ó255
Abrir
5 Atenuador 000 ó255 0–100%
