Chauvet Intimidator SPOT 355Z IRC User manual

Quick Reference Guide

Intimidator Spot 355Z IRC QRG EN
2
About This
Guide
The Intimidator Spot 355Z IRC Quick Reference Guide (QRG) has basic product
information such as mounting, menu options, and DMX assignments
. For more
information, download the User Manual from the Chauvet
website
http://www.chauvetlighting.com/product-manuals-literature/.
Disclaimer
The information and specifications contained in this QRG are subject to change
without notice.
Safety Notes
The following Safety Notes include important information about installation, use,
and maintenance.
•Always connect the product to a grounded circuit.
•Make sure the power cord is not crimped or damaged.
•Always disconnect the product from the power source before cleaning it or
replacing the fuse.
•Never disconnect the product from the power source by pulling or tugging on
the cord.
•If mounting the product overhead, make sure there is adequate support for the
product’s weight and always secure the product using a safety cable.
•Make sure there are no flammable materials close to the product when it is
operating.
•Avoid direct eye exposure to the light source while the product is on.
•Do not touch the product’s housing when the product is operating because the
housing can be very hot.
•The product is for indoor use only. It is rated at IP20.
•Do not expose the product to rain or moisture.
•Always connect the product to a power source that is within the voltage range
stated on the label or rear panel of the product.
•Never connect the product to a dimmer or rheostat.
•Make sure to replace the fuse with another of the same type and rating.
•Always install the product in a location with adequate ventilation.
•Always leave at least 20 in (50 cm) between the product and adjacent
surfaces.
•Be sure that no ventilation slots on the product’s housing are blocked.
•Do not operate the product at an ambient temperature higher than
104 °F (40 °C).
•Never carry the product by the power cord or any moving part.
•Always use the mounting clamp or carry handles to lift the product.
•If there is a serious operating problem, stop using the product immediately.
•Never try to repair the product. Repairs carried out by untrained people can
lead to damage or malfunction.
•To eliminate wear and improve its lifespan, during periods of non-use
completely disconnect from power via breaker or by unplugging it.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux contact your
distributor to request support or return a product. Visit www.chauvetlighting.com
for contact information.
What Is Included
•Intimidator Spot 355Z IRC
•Hanging Bracket With Mounting
Hardware
•Wedding-Ready Gobo Pack
•Power Cord
•Warranty Card
•Quick Reference Guide

Intimidator Spot 355Z IRC QRG EN
3
To Begin
Carefully unpack the Intimidator Spot 355Z IRC and check that all the parts are in
the package, and are in good condition.
If the box, or any of the contents, appear damaged from shipping, or show signs of
mishandling, save all the
packaging and file a claim with the carrier immediately, do
not notify Chauvet. Failure to report damage t
o the carrier immediately, or failure to
have all the packaging available for inspection, could invalidate the claim.
For other issues, such as missing components or parts, damage not related to
shipping, or concealed damage, file a claim with Chauvet within 7 days of delivery.
Description
The Intimidator Spot 355Z IRC is a 70 W LED moving head light with motorized
focus and zoom for crisp gobo and beam changing effects. Built-in automatic
programs along with move-in-black capability
provide flexibility and easy
programming to create powerful eye candy quickly and beautifully.
Overview
AC Power
Intimidator Spot 355Z IRC has an auto-ranging power supply that works with a
voltage range of 100–240 VAC, 50/60 Hz.
To eliminate wear and improve its lifespan, during periods of non-use
completely disconnect from power via breaker or by unplugging it.
Power Linking
Power linking is when products are daisy chained together through their Power In
and Power Out sockets, so that many products can be powered from one outlet. For
the maximum number of Intimidator Spot 355Z IRCs that can be power linked at 120
V or at 240 V, see the User Manual or the label on the product.
The User Manual is available at the Chauvet website:
http://www.chauvetlighting.com/product-manuals-literature/.
Fuse
Replacement
1. Disconnect the product from power.
2. With a flat-head screwdriver, unscrew the fuse holder cap from the housing.
3. Remove the blown fuse.
4. Replace with a fuse of the same type and rating.
5. Screw the fuse holder cap back in place and reconnect power.
Disconnect the product from power before replacing the fuse.
Power Out
Power In
Fuse Holder
DMX In/Out
Rubber Feet (x4)
Back Panel
Control Buttons
Front Panel
LCD Display
IR Sensor
Indicator Light

Intimidator Spot 355Z IRC QRG EN
4
Wedding-Ready
Gobo Pack

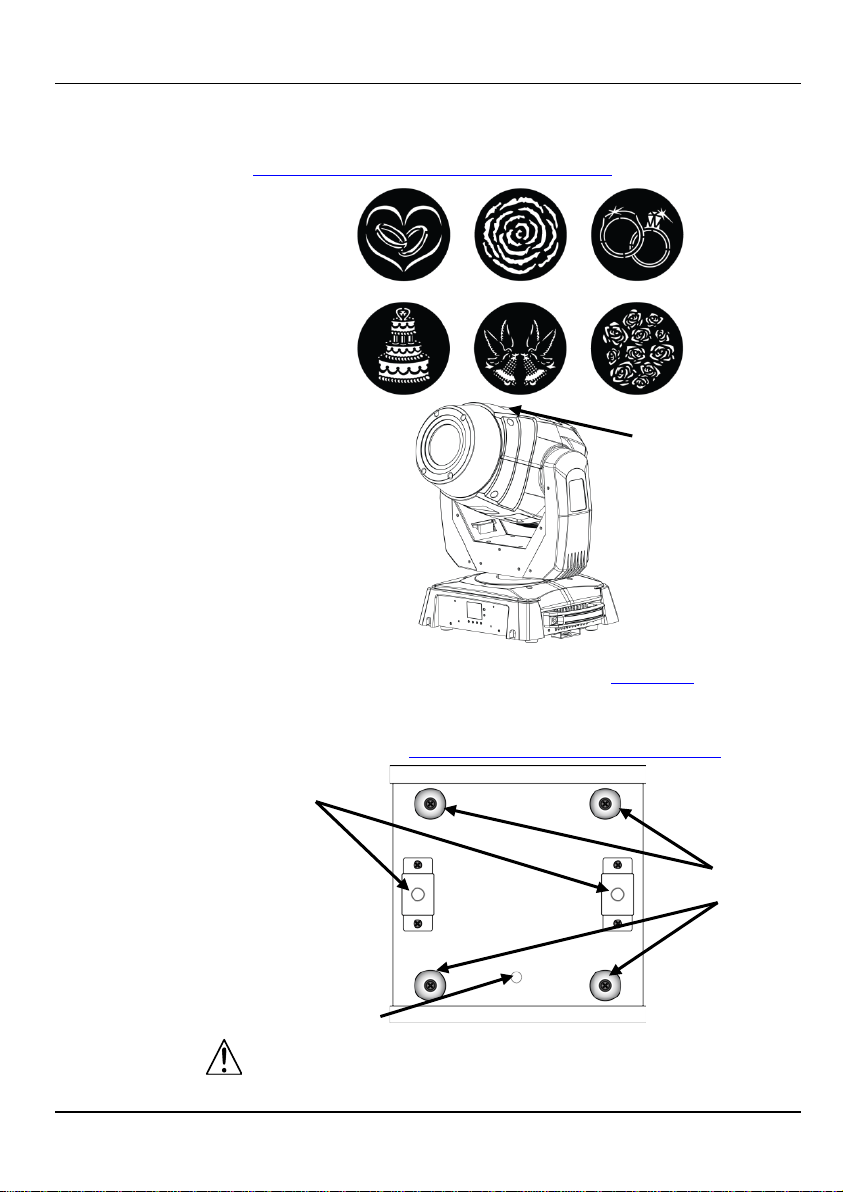

The Wedding-Ready Gobo Pack includes 6 wedding themed gobos that can be
inserted into the existing gobo slots. For information about changing gobos
see
the Intimidator Spot 355Z IRC User Manual on the Chauvet
web site at
http://www.chauvetlighting.com/product-manuals-literature/.
Gobos
Mounting
Before mounting Intimidator Spot 355Z IRC, read the Safety Notes in this QRG.
Use at least two mounting points and one safety cable
per product. Make sure the
mounting clamps are capable of supporting the weight of the product. The CLP-
15 clamp from Chauvet is appropriate for this product. For the Chauvet
line of
mounting clamps, go to www.chauvetlighting.com/cables-clamps-main.html.
Mounting Diagram
When
using only one mounting clamp, be sure to use a clamp with a captive
bolt to prevent accidental loosening.
Rubber
Feet
Bracket
Attachments
Safety Loop
Attachment
Gobo Access Door

Intimidator Spot 355Z IRC QRG EN
5
DMX Linking
The Intimidator Spot 355Z IRC works with a DMX controller. Information about
configuring the Intimidator Spot 355Z IRC
for DMX operation is in the User
Manual, which is available from the Chauvet website:
http://www.chauvetlighting.com/product-manuals-literature/
. Information about DMX
is in the Chauvet DMX Primer, which is available from the Chauvet website
http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.
Starting Address
To ensure full access to all channels in each DMX mode, the highest
recommended DMX address for this product is 498.
Master/Slave
Connection
The Intimidator Spot 355Z IRC works in Master/Slave mode. Information about
configuring this product for Master/Slave operation is in its User
Manual, which is available from the Chauvet website.
IRC-6 (Infrared
Remote Control)
The Intimidator Spot 355Z IRC can be operated with the IRC-
6 from Chauvet.
For more information about the IRC-6, download instructions for the IRC-6 or the
Intimidator Spot 355Z IRC User Manual from the Chauvet website.
Control Panel
Description
Button
Function
<MENU>
Exits from the current menu or function
<UP>
Navigates upwards through the menu list or increases the numeric
value when in a function
<DOWN>
Navigates downwards through the menu list or decreases the
numeric value when in a function
<ENTER>
Enables the currently displayed menu or sets the currently selected
value into the selected function

Intimidator Spot 355Z IRC QRG EN
6
Menu Map
Main Level
Programming Levels
Description
Address
001–512
Sets the DMX starting address
Run Mode
DMX
09CH
Selects DMX mode
15CH
Auto
Selects auto program
Sound
Selects Sound-Active mode
Slave
Selects Slave mode
IR
Selects infrared control
Manual
Pan
000–255
0 to 540°
Pan fine
Fine control of panning
Tilt
0 to 270°
Tilt Fine
Fine control of tilting
P/T Speed
Pan/Tilt speed (fast to slow)
Color
Selects color options
Gobo
Selects Gobo options
Gobo Rotate
Rotation effect with increasing speed
Prism
Selects 3-facet prism
Focus
Manual Focus control
Dimmer
Sets dimmer value
Shutter
Strobe effect with increasing speed
P/T Macro
Selects pan/tilt movement macros
Special Function
Selects control functions
Zoom
Manual Zoom control
Setup
Pan Reverse
OFF
Normal pan operation
ON
Reverse pan operation
Tilt Reverse
OFF
Normal tilt operation
ON
Reverse tilt operation
Screen Reverse
OFF
Normal display
ON
Reverse display
Pan Angle
540
Selects the 540° pan angle range
360
Selects the 360° pan angle range
180
Selects the 180° pan angle range
Tilt Angle
270
Selects the 270° tilt angle range
180
Selects the 180° tilt angle range
090
Selects the 90° tilt angle range
Totem Mode
OFF
Normal Mode
UP
Totem Mode Base Up
DOWN
Totem Mode Base Down
Sensitivity
001–100
Sets sound sensitivity
Reset
Resets the product
Factory Set
Loads factory defaults
Sys Info
Ver: VX.X
Displays the software version
Running Mode: XXXXX
Displays the current running mode
Dmx Address: XXX
Displays the current DMX address
Temperature: XXX
Displays the LED temperature in Celsius

Intimidator Spot 355Z IRC QRG EN
7
DMX Assignments
15CH
Channel
Function
Value
Percent/Setting
1
Pan
000ó255
0–540°
2
Fine Pan
000ó255
Fine control of pan
3
Tilt
000ó255
0–270°
4
Fine Tilt
000ó255
Fine control of tilt
5
Speed
000ó255
Pan/Tilt speed (fast to slow)
6 Color Wheel
000ó006
White
007ó013
Yellow
014
ó
020
Pink
021ó027
Green
028ó034
Red
035ó041
Light Blue
042ó048
Kelly Green
049ó055
Orange
056ó063
Dark Blue
064ó070
White + Yellow
071
ó
077
Yellow + Pink
078ó084
Pink + Green
085ó091
Green + Red
092ó098
Red + Light Blue
099ó105
Light Blue + Kelly Green
106ó112
Kelly Green + Orange
113ó119
Orange + Dark Blue
120ó127
Dark Blue + White
128ó191
Color cycle rainbow with increasing speed
192ó255
Reverse color cycle rainbow with increasing speed
7 Gobo Wheel
000ó063
064ó071
Gobo 7 shake (slow to fast)
072ó079
Gobo 6 shake (slow to fast)
080ó087
Gobo 5 shake (slow to fast)
088ó095
Gobo 4 shake (slow to fast)
096ó103
Gobo 3 shake (slow to fast)
104ó111
Gobo 2 shake (slow to fast)
112ó119
Gobo 1 shake (slow to fast)
120ó127
Open
128ó191
Cycle gobos (slow to fast)
192ó255
Reverse cycle gobos (slow to fast)

Intimidator Spot 355Z IRC QRG EN
8
15CH
(cont.)
Channel
Function
Value
Percent/Setting
8 Gobo Rotation
000ó063
Index
064ó147
Rotate (slow to fast)
148ó231
Reverse rotate (slow to fast)
232ó255
Bounce
9 Prism
000ó007
Open
008ó012
Prism on
013ó130
Prism rotate (slow to fast)
131
ó
247
Reverse prism rotate (slow to fast)
248ó255
Prism effects
10
Focus
000ó255
Motorized focus (big to small)
11
Dimmer
000ó255
0–100%
12 Shutter
000ó003
Closed
004ó007
Open
008ó076
Strobe (slow to fast)
077ó145
Pulse
146ó215
Random open and close
216ó255
Open
13 Control Function
000ó007
No function
008
ó
015
Blackout pan/tilt movement
016ó023
Blackout color wheel movement
024ó031
Blackout gobo wheel movement
032ó039
Disable pan/tilt/color wheel movement blackout
040ó047
Disable pan/tilt/gobo wheel movement blackout
048ó055
Disable all movement blackout
056ó095
No function
096ó103
Reset pan
104ó111
Reset tilt
112ó119
Reset color wheel
120ó127
Reset gobo wheel
128ó135
Reset gobo rotation
136ó143
Reset prism
144ó151
Reset focus
152ó159
Reset all channels
160ó255
No function
14 Movement Macros
000ó007
No function
008ó135
Automatic programs 1–8
136ó255
Sound-Active programs 1–8
15
Zoom
000ó255
Motorized zoom (big to small)

Intimidator Spot 355Z IRC QRG EN
9
09CH
Channel
Function
Value
Percent/Setting
1
Pan
000ó255
0–540°
2
Tilt
000ó255
0–270°
3 Color Wheel
000ó006
White
007ó013
Yellow
014ó020
Pink
021ó027
Green
028ó034
Red
035
ó
041
Light Blue
042ó048
Kelly Green
049ó055
Orange
056ó063
Dark Blue
064ó070
White + Yellow
071ó077
Yellow + Pink
078ó084
Pink + Green
085ó091
Green + Red
092ó098
Red + Light Blue
099ó105
Light Blue + Kelly Green
106ó112
Kelly Green + Orange
113
ó
119
Orange + Dark Blue
120ó127
Dark Blue + White
128ó191
Color cycle rainbow with increasing speed
192ó255
Reverse color cycle rainbow with increasing speed
4Gobo Wheel
000ó063
064ó071
Gobo 7 shake (slow to fast)
072ó079
Gobo 6 shake (slow to fast)
080ó087
Gobo 5 shake (slow to fast)
088ó095
Gobo 4 shake (slow to fast)
096
ó
103
Gobo 3 shake (slow to fast)
104ó111
Gobo 2 shake (slow to fast)
112ó119
Gobo 1 shake (slow to fast)
120ó127
Open
128ó191
Cycle gobos (slow to fast)
192ó255
Reverse cycle gobos (slow to fast)
5 Gobo Rotation
000ó063
Index
064ó147
Rotate (slow to fast)
148ó231
Reverse rotate (slow to fast)
232ó255
Bounce

Intimidator Spot 355Z IRC QRG EN
10
09CH
(cont.)
Channel
Function
Value
Percent/Setting
6 Prism
000ó007
Open
008ó012
Prism on
013ó130
Prism rotate (slow to fast)
131ó247
Reverse prism rotate (slow to fast)
248ó255
Prism effects
7
Focus
000ó255
Motorized focus (big to small)
8 Shutter
000ó003
Closed
004
ó
007
Open
008ó076
Strobe (slow to fast)
077ó145
Pulse
146ó215
Random open and close
216ó255
Open
9
Zoom
000ó255
Motorized zoom (big to small)

Intimidator Spot 355Z IRC GRR ES
11
Acerca de esta
Guía
La Guía de Referencia Rápida (GRR) del Intimidator Spot 355Z IRC contiene
información básica sobre el producto, como montaje, opciones de menú y
asignaciones DMX. Para más información, descargue el Manual de U
suario del sitio
web de Chauvet: http://www.chauvetlighting.com/product-manuals-literature/.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin
previo aviso.
Notas de Seguridad
Las siguientes notas de seguridad incluyen información importante sobre la
instalación, uso y mantenimiento.
•Conecte siempre el producto a un circuito con toma de tierra.
•Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
•Desconecte siempre el producto de la fuente de alimentación antes de limpiarlo o
cambiar el fusible.
•Nunca desconecte el producto de la fuente de alimentación agarrando o tirando del cable.
•Si monta el producto en altura, asegúrese de que el soporte es adecuado para el
peso del producto y asegure siempre el producto con un cable de seguridad.
•Asegúrese de que no hay materiales inflamables cerca del producto cuando esté
en funcionamiento.
•Evite la exposición directa de los ojos a la fuente de luz mientras es producto esté encendido.
•No toque la carcasa del producto cuando el producto esté en funcionamiento,
porque la carcasa puede estar muy caliente.
•El producto es para uso en interiores solamente. Está clasificado como IP20.
•No exponga el producto a lluvia o humedad.
•
Conecte siempre el producto a una fuente de alimentación que esté en el rango de
tensión especificado en la etiqueta del panel posterior del producto.
•Nunca conecte el producto a un atenuador o reostato.
•Asegúrese de sustituir el fusible con otro del mismo tipo y categoría.
•Instale siempre el producto en un lugar con ventilación adecuada.
•Deje al menos 20 in (50 cm) entre el producto y superficies adyacentes.
•Asegúrese de que no queda bloqueada ninguna ranura de ventilación en la
carcasa del producto.
•No haga funcionar elproducto a una temperatura ambiente superior a 104 °F (40 °C).
•Nunca mueva el producto agarrándolo por el cable de alimentación o por
cualquier parte móvil.
•Utilice siempre la abrazadera de montaje o las asas de transporte para levantar el producto.
•Si hay un problema grave de funcionamiento, deje de usar el producto inmediatamente.
•Nunca intente reparar el producto. Las reparaciones llevadas a cabo por personal
no cualificado pueden provocar averías o funcionamiento defectuoso.
•Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación, mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Contacto
Fuera de EE.UU, Reino Unid, Irlanda, México o Benelux póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto. Visite
www.chauvetlighting.com para información de contacto.
Qué va Incluido
•Intimidator Spot 355Z IRC
•Soporte para colgar con material de
montaje
•Pack de gobos listo para bodas
•Cable de alimentación
•Tarjeta de garantía
•Guía de Referencia Rápida

Intimidator Spot 355Z IRC GRR ES
12
Para Empezar
Desembale el Intimidator Spot 355Z IRC con cuidado y compruebe que todas las piezas
están en el paquete y en buen estado.
Si la caja o alguno de los contenidos parecen dañados a causa del transporte, o muestran signos de
manipulación inadecuada, guarde to
do el paquete y tramite una reclamación con el transportista
inmediatamente; no lo notifique a Chauvet
. Si no informa al transportista del daño inmediatamente
o no dispone todo el paquete para inspección podría quedar anulada la reclamación.
Para otras incidencias, como componentes o piezas que falten, daños no relacionados
con el transporte o daños no evidentes, presente una reclamación a Chauvet
en el plazo
de 7 días desde la entrega.
Descripción
El Intimidator Spot 355Z IRC es una luz LED de cabeza móvil de 70 W con enfoque y
zoom con motor para efectos de gobos nítidos y haces cambiantes. Los programas
automáticos integrados, junto con la capacidad move-in-
black proporcionan flexibilidad y
programación fácil para crear atracciones visuales bonitas y potentes de forma rápida.
Vista General
Corriente Alterna
El Intimidator Spot 355Z IRC tiene una fuente de alimentación con detección automática
(auto-rango) que funciona con un rango de tensión de 100–240 VCA, 50/60 Hz.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte
complemente el producto de la alimentación,
mediante el interruptor o
desenchufándolo, durante los periodos en los que no se use.
Alimentación en
Cadena
Alimentación en cadena es cuando los productos se conectan en cascada por las tomas de entrada y
salida de alimentación, con lo que muchos productos se pueden alimentar con un solo enchufe.
Para que el máximo número de Intimidator Spot 355Z IRC
se puedan alimentar en
cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.
El Manual de Usuario está disponible en el sitio web de Chauvet
http://www.chauvetlighting.com/product-manuals-literature/.
Sustitución del
Fusible
1. Desconecte el producto de la alimentación.
2. Con un destornillador de punta plana desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido.
4. Sustitúyalo con un fusible del mismo tipo y categoría.
5. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.
Desconecte el producto de la alimentación antes de sustituir el fusible.
Salida de
Alimentación
Entrada de
Alimentación
Portafusibles
Entrada/Salida
DMX
Pies de Goma (x4)
Panel Frontal
Panel Posterior
Botones de Control
Pantalla LCD
Luz Indicadora
Sensor IR

Intimidator Spot 355Z IRC GRR ES
13
Pack de Gobos
Listo para Bodas
El pack de gobos listo para bodas incluye 6 gobos de tema nupcial que se pueden
insertar en las ranuras de gobo. Para información sobre cómo cambiar los gobos,
vea el Intimidator Spot 355Z IRC Manual de Usuario en el sitio web de Chauvet
en http://www.chauvetlighting.com/product-manuals-literature/.
Gobos
Montaje
Antes de montar el Intimidator Spot 355Z IRC, lea las Notas de Seguridad de esta GRR.
Utilice al menos dos puntos de montaje y un cable de seguridad por producto. Asegúrese
de que las abrazaderas de montaje son capaces de soportar el peso del producto. La
abrazadera CLP-15 de Chauvet es apropiada para este producto. Para la línea Chauvet de
abrazaderas de montaje, visite www.chauvetlighting.com/cables-clamps-main.html.
Diagrama de
Montaje
Cuando use una abrazadera de montaje, asegúrese de usar una abrazadera
con tornillo prisionero para evitar que se afloje accidentalmente.
Compuerta de
Acceso al
Gobo
Pies de Goma
Fijación
de Soportes
Fijación del Lazo de Seguridad

Intimidator Spot 355Z IRC GRR ES
14
Enlace DMX
El Intimidator Spot 355Z IRC funciona con un controlador DMX. La información
para configurar el Intimidator Spot 355Z IRC para funcionamiento DMX está en el
Manual de Usuario, disponible desde el sitio
web de Chauvet:
http://www.chauvetlighting.com/product-manuals-literature/
. La información sobre
DMX se encuentra en el Manual DMX de Chauvet, disponible desde el sitio web de
Chauvet http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.
Dirección de Inicio
Para asegurarse el acceso total a todos los canales en cada modo DMX, la
dirección DMX más alta recomendable para este producto es 498.
Conexión
Maestro/Esclavo
El Intimidator Spot 355Z IRC funciona en modo Maestro/Esclavo. La
información para configurar este producto para funcionamiento Maestro/Esclavo
está en el Manual de Usuario, disponible desde el sitio web de Chauvet.
IRC-6 (Control
R
emoto por
Infrarrojos)
El Intimidator Spot 355Z IRC es compatible con IRC-6 (mando a distancia por
infrarrojos) disponible desde Chauvet. Para información adicional sobre el IRC-6
o para descargar las instrucciones, visite Chauvet.
Descripción del
Panel de Control
Botón
Función
<MENU>
Sale del menú o función actual
<UP>
Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú o disminuye el valor
numérico cuando está en una función
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor
seleccionado actualmente dentro de la función seleccionada

Intimidator Spot 355Z IRC GRR ES
15
Mapa de Menú
Nivel Principal
Niveles de Programación
Descripción
Address
001–512
Configura la dirección inicial DMX
Run Mode
DMX
09CH
Selecciona el modo de ejecución DMX
15CH
Auto
Selecciona el programa automático
Sound
Selecciona el modo Activo por Sonido
Slave
Selecciona el modo Maestro/Esclavo
IR
Selecciona el control por infrarrojos
Manual
Pan
000–255
0 a 540°
Pan fine
Control fino del desplazamiento lateral
Tilt
0 a 270°
Tilt Fine
Control fino de la inclinación
P/T Speed
Velocidad de desplazamiento
lateral/inclinación (rápido a lento)
Color
Selecciona las opciones de color
Gobo
Selecciona las opciones de gobo
Gobo Rotate
Efecto de rotación con velocidad creciente
Prism
Selecciona el prisma de 3 caras
Focus
Ajuste manual de foco
Dimmer
Configura el valor del atenuador
Shutter
Efecto estroboscopio con velocidad creciente
P/T Macro
Selecciona los macros de movimiento
lateral/inclinación
Special Function
Selecciona las funciones de control
Zoom
Ajuste manual de zoom
Setup
Pan Reverse
OFF
Funcionamiento desplazamiento lateral normal
ON
Funcionamiento desplazamiento lateral inverso
Tilt Reverse
OFF
Funcionamiento inclinación normal
ON
Funcionamiento inclinación inverso
Screen Reverse
OFF
Pantalla normal
ON
Invierte la pantalla
Pan Angle
540
Selecciona el rango de desplazamiento lateral de 540°
360
Selecciona el rango de desplazamiento lateral de 360°
180
Selecciona el rango de desplazamiento lateral de 180°
Tilt Angle
270
Selecciona el rango de inclinación de 270°
180
Selecciona el rango de inclinación de 180°
090
Selecciona el rango de inclinación de 90°
Totem Mode
OFF
Modo normal
UP
Modo columna de soporte, base hacia arriba
DOWN
Modo columna de soporte, base hacia abajo
Sensitivity
001–100
Control de sensibilidad al sonido
Reset
Reinicia el producto
Factory Set
Carga los valores por defecto de fábrica
Sys Info
Ver: VX.X
Muestra en pantalla la versión de software
Running Mode: XXXXX
Muestra el modo de ejecución actual
Dmx Address: XXX
Muestra la dirección DMX actual
Temperature: XXX
Muestra la temperatura del LED en Celsius

Intimidator Spot 355Z IRC GRR ES
16
Asignaciones DMX
15CH
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000ó255 0-540°
2
Desplazamiento
Lateral Fino
000ó255 Control fino del desplazamiento lateral
3
Inclinación
000ó255
0-270°
4
Inclinación Fina
000ó255
Control fino de la inclinación
5
Velocidad
000ó255
Velocidad de desplazamiento lateral/inclinación (rápidoa lento)
6 Rueda de Color
000ó006
Blanco
007ó013
Amarillo
014ó020
Rosa
021ó027
Verde
028ó034
Rojo
035ó041
Azul claro
042ó048
Verde calipso
049ó055
Naranja
056ó063
Azul oscuro
064ó070
Blanco + Amarillo
071ó077
Amarillo + Rosa
078
ó
084
Verde + Rosa
085ó091
Verde + Rojo
092ó098
Rojo + Azul Claro
099ó105
Azul claro + Verde calipso
106ó112
Verde calipso + Naranja
113ó119
Naranja + Azul oscuro
120ó127
Azul oscuro + Blanco
128ó191
Arco iris de color en ciclo con velocidad creciente
192ó255
Arco iris de color en ciclo inverso con velocidad creciente
7 Rueda de Gobo
000ó063
064ó071
Vibración gobo 7 (lento a rápido)
072ó079
Vibración gobo 6 (lento a rápido)
080ó087
Vibración gobo 5 (lento a rápido)
088ó095
Vibración gobo 4 (lento a rápido)
096ó103
Vibración gobo 3 (lento a rápido)
104ó111
Vibración gobo 2 (lento a rápido)
112ó119
Vibración gobo 1 (lento a rápido)
120ó127
Abierto
128ó191
Ciclo de gobos (lento a rápido)
192ó255
Ciclo inverso de gobos (lento a rápido)

Intimidator Spot 355Z IRC GRR ES
17
15CH
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
8 Rotación de Gobo
000ó063
Índice
064ó147
Rotar (lento a rápido)
148ó231
Rotar inverso (lento a rápido)
232ó255
Rebotar
9 Prisma
000ó007
Abierto
008ó012
Prisma conectado
013ó130
Rotar prisma (lento a rápido)
131
ó
247
Rotar prisma inverso (lento a rápido)
248ó255
Efectos de prisma
10
Foco
000ó255
Foco con motor (grande a pequeño)
11
Atenuador
000ó255
0-100%
12 Obturador (Shutter)
000ó003
Cerrado
004ó007
Abierto
008ó076
Estroboscopio (lento a rápido)
077ó145
Pulso
146ó215
Abrir y cerrar aleatorio
216ó255
Abierto
13 Función de Control
000ó007
Sin función
008
ó
015
Blackout movimiento lateral/inclinación
016ó023
Blackout movimiento rueda de color
024ó031
Blackout movimiento rueda de gobo
032ó039
Deshabilitar blackout movimiento rueda
lateral/inclinación/color
040ó047
Deshabilitar blackout movimiento rueda
lateral/inclinación/gobo
048ó055
Deshabilitar todos los modos de blackout
056ó095
Sin función
096ó103
Reiniciar desplazamiento lateral
104ó111
Reiniciar inclinación
112ó119
Reiniciar rueda de color
120ó127
Reiniciar rueda de gobos
128ó135
Reiniciar rotación de gobos
136ó143
Reiniciar prisma
144ó151
Reiniciar foco
152ó159
Reiniciar todos los canales
160ó255
Sin función
14 Macros de
Movimiento
000ó007
Sin función
008ó135
Programas automáticos 1–8
136ó255
Programas activos por sonido 1-8
15
Zoom
000ó255
Zoom con motor (grande a pequeño)

Intimidator Spot 355Z IRC GRR ES
18

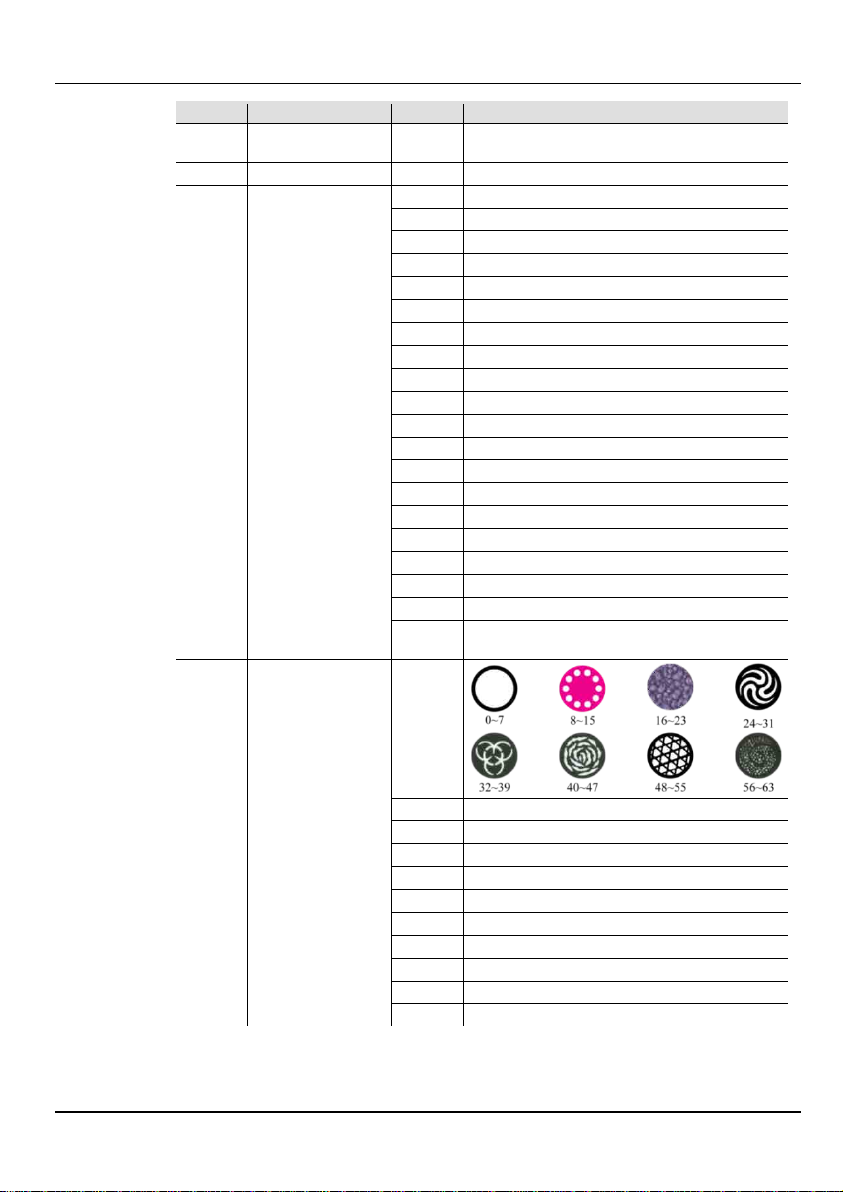

09CH
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000ó255 0-540°
2
Inclinación
000ó255
0-270°
3 Rueda de Color
000ó006
Blanco
007ó013
Amarillo
014ó020
Rosa
021ó027
Verde
028ó034
Rojo
035ó041
Azul claro
042ó048
Verde calipso
049ó055
Naranja
056ó063
Azul oscuro
064ó070
Blanco + Amarillo
071ó077
Amarillo + Rosa
078ó084
Verde + Rosa
085ó091
Verde + Rojo
092ó098
Rojo + Azul Claro
099ó105
Azul claro + Verde calipso
106ó112
Verde calipso + Naranja
113ó119
Naranja + Azul oscuro
120ó127
Azul oscuro + Blanco
128ó191
Arco iris de color en ciclo con velocidad creciente
192ó255
Arco iris de color en ciclo inverso con velocidad
creciente
4Rueda de Gobo
000ó063
064ó071
Vibración gobo 7 (lento a rápido)
072ó079
Vibración gobo 6 (lento a rápido)
080ó087
Vibración gobo 5 (lento a rápido)
088ó095
Vibración gobo 4 (lento a rápido)
096ó103
Vibración gobo 3 (lento a rápido)
104ó111
Vibración gobo 2 (lento a rápido)
112
ó
119
Vibración gobo 1 (lento a rápido)
120ó127
Abierto
128ó191
Ciclo de gobos (lento a rápido)
192ó255
Ciclo inverso de gobos (lento a rápido)

Intimidator Spot 355Z IRC GRR ES
19
09CH
(cont.)
Canal
Función
Valor
Porcentaje/Configuración
5 Rotación de Gobo
000ó063
Índice
064ó147
Rotar (lento a rápido)
148ó231
Rotar inverso (lento a rápido)
232ó255
Rebotar
6 Prisma
000ó007
Abierto
008ó012
Prisma conectado
013ó130
Rotar prisma (lento a rápido)
131
ó
247
Rotar prisma inverso (lento a rápido)
248ó255
Efectos de prisma
7
Foco
000ó255
Foco con motor (grande a pequeño)
8 Obturador (Shutter)
000ó003
Cerrado
004ó007
Abierto
008ó076
Estroboscopio (lento a rápido)
077ó145
Pulso
146ó215
Abrir y cerrar aleatorio
216ó255
Abierto
9
Zoom
000ó255
Zoom con motor (grande a pequeño)

Intimidator Spot 355Z IRC MR FR
20
A Propos de
ce Manuel
Le Manuel de Référence (MR) de l'Intimidator Spot 355Z IRC reprend des informations de
base sur cet appareil notamment en matière de montage, d'options de menu et d'affectations
DMX. Pour plus d'informations, veuillez télécharger le Manuel de l'U
tilisateur sur le site
internet de Chauvet : http://www.chauvetlighting.com/product-manuals-literature/.
Clause de non
Responsabilité
Les informations et caractéristiques contenues dans ce MR sont sujettes à changement
sans préavis.
Consignes de
Sécurité
Les consignes de sécurité qui suivent contiennent des informations importantes en
matière d'installation, d'utilisation et d'entretien.
•Connectez toujours l'appareil à un circuit relié à la terre.
•Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
•Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou
de remplacer le fusible.
•Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
•En cas d'installation de l'appareil en hauteur, assurez-vous de toujours utiliser un câble
de sécurité pour le maintenir en place et que son poids soit suffisamment supporté.
•Veillez à ce qu'il ne se trouve jamais à proximité d'un matériel inflammable
lorsqu'il est en fonctionnement.
•Évitez tout contact visuel direct avec la source lumineuse quand cet appareil est en marche.
•Ne touchez pas le boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci
pouvant être très chaud.
•Cet appareil doit uniquement être utilisé en intérieur. Il répond aux exigences de la
norme IP 20.
•N'exposez l'appareil ni à la pluie, ni à l'humidité.
•Toujours connecter l'appareil à une source d'alimentation correspondant à la
tension indiquée sur l'étiquette ou le panneau arrière de l'appareil.
•Ne connectez jamais l'appareil à un variateur ou un rhéostat.
•Veillez à remplacer le fusible avec un fusible de même type et de même ampérage.
•Installez toujours l'appareil dans un endroit bien ventilé.
•Veillez à laisser 50 cm (20 po) entre l'appareil et les surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée.
•Ne faites pas fonctionner l'appareil à une température ambiante de plus de 40 °C (104 °F).
•Ne transportez jamais l'appareil par son cordon d'alimentation ou toute autre pièce mobile.
•Utilisez toujours la fixation de montage ou la poignée de transport quand vous
soulevez l'appareil.
•En cas de problème grave lors du fonctionnement, arrêtez immédiatement
d'utiliser l'appareil.
•N'essayez jamais de réparer l'appareil vous-même. Toute réparation effectuée par des
personnes non agréées pourrait occasionner des dommages ou des défaillances.
•Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour
prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de
l'alimentation électrique ou en coupant le disjoncteur.
Nous
Contacter
En dehors des États-Unis, du Royaume-Uni, l’Irlande, Mexique et de Benelux
contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre
produit. Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Contenu
•Intimidator Spot 355Z IRC
•Fixation de suspension avec matériel
de montage.
•Pack de gobos spécial mariages.
•Cordon d'alimentation
•Fiche de garantie
•Manuel de référence
