Chauvin Arnoux C.A 6501 User manual

C.A 6501

MEGOHMMETRE
 MEGOHMMETER
 MEGOHMMETER
 MEGAOHMMETRI
 MEGAOHMETRO
Notice de fonctionnement
User’s manual
Bedienungsanleitung
Manuale d’uso
Manual de instrucciones
FRANÇAIS
E N G L I S H
D E U T C H
ITALIANO
ESPAÑOL
El modelo Chauvin Arnoux
C.A 6501 es el equivalente al
modelo AEMC 6501

Français
2 C.A 6501
Vous venez d’acquérir un mégohmmètre CA 6501 et nous vous remercions de
votre confiance.
Pour obtenir le meilleur service de votre appareil :
• lisez attentivement cette notice de fonctionnement,
• respectez les précautions d’emploi
SIGNIFICATION DES SYMBOLES UTILISES
CA – Courant alternatif
Appareil entièrement protégé par une isolation
double. Aucun raccordement à la terre de protection
n'est requis.
Tri sélectif des déchets pour le recyclage des
matériels électriques et électroniques au sein de
l'Union Européenne.
Conformément à la directive WEEE 2002/96/EC : ce
matériel ne doit pas être traité comme déchet
ménager.
Risque de danger. Voir explications de cette notice
Risque de choc électrique
Définition des catégories de mesure :
• La catégorie de mesure IV correspond aux mesurages réalisés à la
source de l’installation basse tension.
• La catégorie de mesure III correspond aux mesurages réalisés dans
l’installation du bâtiment.
• La catégorie de mesure II correspond aux mesurages réalisés sur les
circuits directement branchés à l’installation basse tension.
• La catégorie de mesure I correspond aux mesurages réalisés sur des
circuits non reliés directement au réseau.

Français
C.A 6501 3
PRECAUTIONS D’EMPLOI
Si cet appareil est endommagé ou qu’une pièce est manquante, veuillez contacter
immédiatement le vendeur.
Cet appareil est protégé contre des tensions accidentelles n’excédant pas 600V
par rapport à la terre en catégorie de mesure II ou 300V en catégorie III.
Le non respect des instructions ou précautions d'emploi peut compromettre la
protection assurée par l’appareil.
La présente notice doit être consultée pour chaque symbole de risque de danger
rencontré.
Pour éviter une décharge électrique, une blessure ou un dommage à cet appareil,
et s’assurer que vous utilisez le mégohmmètre sans risque, suivez les conseils de
sécurité ci-dessous :
• Cet appareil peut être utilisé à l’intérieur ou à l'extérieur (IP52) dans des
environnements de degré de pollution au plus égal à 2, à une altitude
inférieure à 2000m. pour des tensions de 600V CAT II ou 300V CAT III.
• Ne jamais utiliser sur des réseaux de tension et de catégories de
surtension supérieures à celles mentionnées
• Avant chaque utilisation, vérifiez l'intégrité du boîtier, de l'isolation des
cordons et accessoires. Remplacez les cordons endommagés. N’utilisez
pas l'appareil s’il semble endommagé.
• Utilisez des cordons et accessoires conformes aux normes de sécurité
(IEC 61010-031) de tension et de catégories de surtension au moins
égales à celles mentionnées
• L'utilisation de protections individuelles, appropriées, est vivement
conseillée. Évitez de travailler seul.
• Toute mesure de résistance ou d'isolement ne doit être effectuée que sur
un circuit isolé et non alimenté.
• Suite à une mesure d'isolement, maintenir quelques secondes avant
déconnexion afin de décharger le circuit testé.
• Déconnectez obligatoirement les cordons de l'appareil avant nettoyage,
remplacement du fusible ou ouverture du boîtier.

Français
4 C.A 6501
SOMMAIRE
1PRESENTATION.............................................................................5
2DESCRIPTION DES DIFFERENTS ELEMENTS, ORGANES DE
COMMANDE ET FONCTIONNALITES..................................................5
3MISE EN ŒUVRE - CARACTERISTIQUES :..................................6
3.1 CONSEILS D'UTILISATION .....................................................6
3.2 FONCTIONNEMENT :..............................................................7
3.2.1 Mesure de MΩsous 500VDC (±5% à vide) :....................7
3.2.2 Mesure de kΩsous 1mADC :............................................7
3.2.3 Mesure de Ωsous 5mADC :..............................................8
3.2.4 Mesure de tension alternative ...........................................8
4CARACTERISTIQUES GENERALES :...........................................9
5GARANTIE......................................................................................11
6MAINTENANCE ..............................................................................11
6.1 REMPLACEMENT DU FUSIBLE :............................................11
6.2 STOCKAGE :............................................................................12
6.3 NETTOYAGE :..........................................................................12
6.4 VERIFICATION METROLOGIQUE...........................................12
6.5 REPARATION : ........................................................................12
7POUR COMMANDER......................................................................13

Français
C.A 6501 5
1 PRESENTATION
Le CA 6501 est un appareil de mesure électrique destiné à la mesure de faibles
résistances ( 0 à 100Ωsous 5mADC), des résistances (0 à 500kΩsous 1mADC) et
à la mesure d'isolement (0.5 à 200MΩsous 500VDC). La fonction ohmmètre est
protégée contre la présence accidentelle de tension par un fusible à haut pouvoir
de coupure. Un indicateur de présence de tension permet de s'assurer de
l'absence de tension alternative sur le circuit à tester.
Cet appareil est en permanence disponible car ne nécessitant aucun entretien
d'utilisation. Une génératrice à magnéto fournit les différentes tensions de mesure
et de fonctionnement.

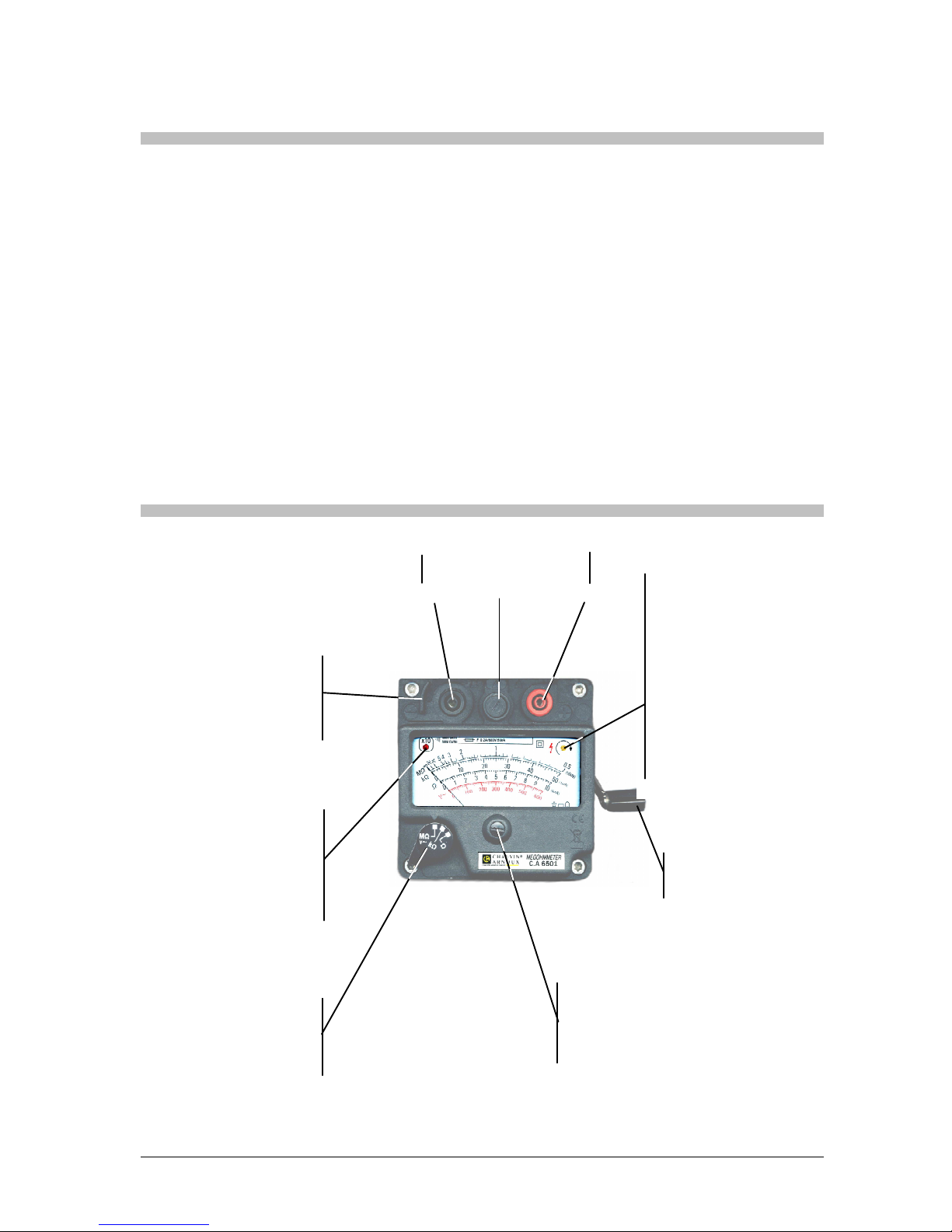

2 DESCRIPTION DES DIFFERENTS ELEMENTS,
ORGANES DE COMMANDE ET
FONCTIONNALITES
Garde physique servant
d'appui pour la main gauche
lors du maniement de la
manivelle.
Voyant lumineux orangé
allumé : signale la bonne
vitesse de rotation de la
magnéto, c'est à dire la
présence d'une tension
pouvant atteindre 500VDC
(calibre MΩ) ou celle d'un
courant de 1mADC(calibre kΩ)
ou celle d'un courant
de 5mADC (calibre Ω).
Voyant lumineux rouge
allumé : multiplier la lecture
par 10 pour obtenir le
résultat
(sur échelle M
Ω
, k
Ω
,
Ω
)
Commutateur de calibre
à remettre en position
MΩ/V∼après usage
Manivelle escamotable
Vis de réglage
du zéro mécanique
du galvanomètre
Bornes de mesure
Fusible
Noire Rouge

Français
6 C.A 6501
Un voyant lumineux rouge (Fig. 2)
situé sur
la gauche de l'appareil signale le
changement automatique de calibre
.
Lorsqu'il est allumé,
il faut multiplier la
lecture par 10 pour obtenir le résultat.
Bornes d'entrée mesure
:
Elles admettent des fiches de sécurité de
diamètre 4mm.
Indicateurs particuliers :
Un voyant lumineux (Fig.1)
situé sur la
droite de l'appareil, de couleur orange
,
témoigne de la vitesse correcte de la
magnéto. Lorsqu'il est allumé, la ten
sion
entre les bornes de l'appareil est de 500V,
650V ou 10VDC
(sans charge), selon la
position du commutateur.
3 MISE EN ŒUVRE - CARACTERISTIQUES :
3.1 CONSEILS D'UTILISATION
• Au repos, l'aiguille doit indiquer 0 sur la position voltmètre, sinon la régler
avec la vis centrale noire (voir vue ci-dessus).
• Ne pas connecter l'appareil aux bornes d'un circuit dont la tension est
supérieure à 600VAC ou DC.
• Avant toute mesure de résistance, vérifier que le circuit n'est pas sous
tension (commutateur sur la position voltmètre avant branchement).
• Après chaque mesure de résistance d'isolement, laisser décharger le
circuit (aiguille à 0V : quelques secondes) avant de déconnecter
l'appareil.

Français
C.A 6501 7
3.2 FONCTIONNEMENT :
3.2.1 Mesure de MΩ
ΩΩ
Ωsous 500VDC (±
±±
±5% à vide) :
3.2.2 Mesure de kΩ
ΩΩ
Ωsous 1mADC :
La mesure est réalisée sous
un courant de 1mADC, de 0 à
500kΩmesurés (650VDC
max. à vide).
Il y a changement de
coefficient de lecture en
valeur montante : 50kΩ
(passe en lecture X10), et
c
hangement de coefficient de
lecture en valeur descendante
: 45kΩ(passe en lecture X1).
La mesure est réalisée sous
un tension de 500VDC, au
dessus de 0,5MΩmesurés.
Il y a changement de
coefficient de lecture en
valeur montante : 20MΩ
(passe en lecture X10), et
c
hangement de coefficient de
lecture en valeur descendante
: 5,5MΩ(passe en lecture
X1).

Français
8 C.A 6501
3.2.3 Mesure de Ω
ΩΩ
Ωsous 5mADC :
3.2.4 Mesure de tension alternative
La mesure est réalisée sous
un courant de 5mADC, de 0 à
100Ωmesurés (10VDC
max. à
vide).
Il y a changement de
coefficient de lecture en
valeur montante : 10Ω
(passe
en lecture X10), et
c
hangement de coefficient de
lecture en valeur descendante
: 9Ω(passe en lecture X1).
La mesure de tension
alternative s’effectue de 0 à
600VAC en une seule gamme
(impédance d'entrée :
100kΩ), commutateur en
position V.

Français
C.A 6501 9
4 CARACTERISTIQUES GENERALES :
Dimensions : 120mm x 120mm, hauteur 130mm.
Masse : 1,06kg.
Degré de protection enveloppe :
IP54 avec couvercle et IP52 sans couvercle selon IEC
60529 (Ed. 92)
Alimentation : Cet appareil est alimenté par une génératrice à magnéto
qui fournit les différentes tensions de mesure et de
fonctionnement (vitesse de rotation : environ 140 tours /
minute).
Le voltmètre est alimenté par l'entrée mesure et ne
nécessite donc pas de manipulation de la manivelle.
Caractéristiques dans le domaine de référence (23°C ±
±±
±3°C) :
Calibres Caractéristiques dans la plage de référence
MΩ±2.5% de la longueur d'échelle
kΩ±2.5% de la longueur d'échelle
Ω±2.5% de la longueur d'échelle
Volts ~ ±3% de la longueur d'échelle de 45 à 450Hz
MΩTension de mesure : 500V
MΩCourant de court-circuit ≤5mA
kΩCourant régulé à 1mA
ΩCourant régulé à 5mA

Français
10 C.A 6501
Variations dans le domaine d’utilisation : grandeurs d’influence.
Calibres Erreurs dans la plage d'utilisation (-10 à + 45°C) jusqu'à
50%HR et à +35°C jusqu'à 75%HR)
MΩ+1.25% / 10°C
kΩ+1.25% / 10°C
Ω+1.25% / 10°C
Volts ~ +1.5% / 10°C de 45Hz à 450Hz
MΩ±5%
Surcharges - protections :
Calibre Ω
ΩΩ
Ω: 600VAC/DC maxi. : protection par fusible rapide F 0,2A -
600V - HPC (6,3x32mm) à partir de 100V, en dessous de
100V surcharge limitée à 10 secondes.
Calibre kΩ
ΩΩ
Ω: 600VAC/DC maxi.

Français
C.A 6501 11
Conformité aux normes internationales :
Sécurité électrique selon IEC 61010-1 (Ed. 2 de 2001).
Sécurité électrique selon IEC 61010-2-031 (Ed. 2 de 2002).
Mesure selon IEC 61557 (Ed. 2 de 2007) parties 1 et 4
Tension maximale assignée : 600V
Caractéristiques assignées : catégorie de mesure III, 300V ou catégorie de
mesure II, 600V par rapport à la terre ,
degré de pollution 2.
Compatibilité électromagnétique :
L’appareil est conforme aux exigences relatives à la CEM selon NF
EN 61326-1 (Ed. 97) + A1(Ed. 98) + A2 (Ed. 2001).
5 GARANTIE
Notre garantie s'exerce, sauf stipulation expresse, pendant deux ans,
après la date de mise à disposition du matériel (extrait de nos conditions
générales de vente, communiquées sur demande).
6 MAINTENANCE
6.1 REMPLACEMENT DU FUSIBLE :
Pour votre sécurité, encliqueter la manivelle dans le logement prévu à cet
effet et déconnecter obligatoirement les cordons de toute installation
électrique ainsi que de l'appareil.
A l'aide d'un tournevis plat, appuyez et tournez d'un quart de tour anti-
horaire pour libérer le fusible. Ne remplacer que par un fusible de
caractéristiques identiques.
Fusible : F 0,2A / 600V / HPC Réf : P01297095

Français
12 C.A 6501
6.2 STOCKAGE :
Encliqueter la manivelle dans le logement prévu à cet effet, mettre en place
le couvercle de protection.
Aucun élément ne nécessite son retrait pour un stockage prolongé.
6.3 NETTOYAGE :
Le CA6501 doit être déconnecté de toute installation électrique.
Pour nettoyer le boîtier, utiliser un chiffon légèrement imbibé d'eau
savonneuse. Essuyer avec un chiffon humide non ruisselant. Ensuite,
sécher rapidement avec un chiffon sec ou de l'air pulsé.
6.4 VERIFICATION METROLOGIQUE
Comme pour tous les appareils de mesure ou d'essai, une vérification
périodique est nécessaire.
Pour les vérifications et étalonnages de vos appareils, adressez-vous à nos
laboratoires de métrologie accrédités COFRAC ou aux Centres Techniques
MANUMESURE.
Renseignements et coordonnées sur demande :
Tél. :[phone] Fax. : [phone]
6.5 REPARATION :
Réparation :Le fabricant ne pourra être tenu pour responsable de tout
accident survenu suite à une réparation effectuée en dehors de son service
après-vente ou des réparateurs agréés.
Réparation sous garantie et hors garantie.
Adressez vos appareils à l'un des Centres Techniques régionaux
MANUMESURE, agréés CHAUVIN ARNOUX
Renseignements et coordonnées sur demande :
Tél. :[phone] Fax. : [phone]

Français
C.A 6501 13
Réparation hors de France métropolitaine : Pour toute intervention sous
garantie ou hors garantie, retournez l'appareil à votre distributeur.
7 POUR COMMANDER
C.A 6501 Mégohmmètre ................................................................P01132503
Livré avec :
• 1 cordon coudé / droit 1,5m noir.
• 1 cordon coudé / droit 1,5m rouge.
• 1 Pince crocodile noire.
• 1 Pince crocodile rouge.
• 1 Pointe de touche noire.
• 1 notice de fonctionnement 5 langues
• 1 sacoche de transport
RECHANGES :
• Fusible 0,2A – 600V – HPC – 6,3 x 32mm........................P01297095
• Sacoche de transport..........................................................P01298006

English
14 C.A 6501
You have just purchased a CA 6501 megohmmeter; thank you for your
confidence.
For best results from your device:
• read this user manual attentively,
• observe the precautions for its use.
MEANINGS OF THE SYMBOLS USED
AC – Alternating current
Instrument fully protected by double insulation. No
connection to the protective earth is necessary.
Selective sorting of wastes for the recycling of
electrical and electronic equipment within the
European Union.
In conformity with directive WEEE 2002/96/EC: this
equipment must not be treated as household waste.
Danger. See explanations in this manual
Risk of electric shock
Definitions of the measurement categories:
• Measurement category IV corresponds to measurements made at the
source of the low-voltage installation.
• Measurement category III corresponds to measurements made in the
installation of the building.
• Measurement category II corresponds to measurements made on
circuits directly connected to the low-voltage installation.
• Measurement category I corresponds to measurements made on circuits
not directly connected to the network.

English
C.A 6501 15
PRECAUTIONS FOR USE
If this instrument is damaged or a part is missing, please contact the seller
immediately.
This instrument is protected against accidental voltages up to 600V with respect
to earth in measurement category II, 300V in category III.
Failure to observe the instructions or the precautions for use may compromise the
protection provided by the instrument.
Please refer to this manual for each danger symbol encountered.
To avoid an electric discharge, injury, or damage to this instrument, and make
sure that you are using the megohmmeter in a risk-free manner, follow the safety
recommendations below:
• This instrument can be used indoors or out (IP52) in environments where
the degree of pollution does not exceed 2, at an altitude of less than
2000m, with voltages up to 600V (CAT II) or 300V (CAT III).
• Never use on a network of which the voltage or overvoltage category
exceeds the stated values
• Before each use, check the integrity of the housing and of the insulation
of the leads and accessories. Replace any damaged cords. Do not use
the instrument if it seems damaged.
• Use leads and accessories satisfying safety standards (IEC 61010-031)
for voltages and overvoltage categories at least equal to those
mentioned.
• The use of suitable personal protective equipment is strongly
recommended. Avoid working alone.
• Resistance and insulation measurements must be made only on circuits
that are isolated and not live.
• Following an insulation measurement, leave the measurement leads
connected for a few seconds before disconnecting in order to discharge
the circuit tested.
• Disconnect the cords from the instrument before cleaning, changing the
fuse, or opening the housing.

English
16 C.A 6501
CONTENTS
1PRESENTATION.............................................................................17
2DESCRIPTION OF THE VARIOUS PARTS, CONTROLS, AND FUNCTIONS
17
3USE - CHARACTERISTICS:...........................................................18
3.1 RECOMMENDATIONS.............................................................18
3.2 OPERATION:............................................................................19
3.2.1 MΩmeasurement at 500VDC:..........................................19
3.2.2 kΩmeasurement at 1mADC:............................................19
3.2.3 Ωmeasurement at 5mADC:..............................................20
3.2.4 AC voltage measurement..................................................20
4GENERAL CHARACTERISTICS: ...................................................21
5WARRANTY....................................................................................23
6MAINTENANCE ..............................................................................23
6.1 REPLACING THE FUSE: .........................................................23
6.2 STORAGE:...............................................................................24
6.3 CLEANING: ..............................................................................24
6.4 METROLOGICAL CHECK........................................................24
6.5 REPAIR: ...................................................................................24
7TO ORDER......................................................................................25

English
C.A 6501 17
1 PRESENTATION
The CA 6501 is an electrical measuring instrument intended for the measurement
of low resistance values (0 to 100Ωat 5mADC), of resistances (0 to 500kΩat
1mADC), and for insulation measurements (0.5 to 200MΩat 500VDC). The
ohmmeter function is protected against the accidental presence of a voltage by a
high-breaking-capacity fuse. A voltage-present indicator serves to make sure that
there is no AC voltage in the circuit to be tested.
This instrument is ready for use at all times because it requires no operating
maintenance. A magneto generator provides the various measurement and
operating voltages.
2 DESCRIPTION OF THE VARIOUS PARTS,
CONTROLS, AND FUNCTIONS
Physical guard used
to support the left hand
when operating the
crank.
Orange indicator lit: indicates
that magneto speed of rotation
is OK, i.e. that there is a voltage
of up to 500VDC (MΩrange) or
a current of 1mADC (kΩrange)
or a current of 5mADC (Ωrange).
Red indicator
lit: multiply the reading
by 10 to obtain the result
(on MΩ, kΩ, Ωscales)
Range switch;
set back to
MΩ/V∼after using
Retractable crank
Screw for adjustment
of the mechanical zero
of the galvanometer
Measurement terminals
Fuse
Black Red

English
18 C.A 6501
A red indicator (Fig. 2) on the left side of
the instrument indicates the automatic
change of range. When it is lit, multiply the
reading by 10 to obtain the result.
Measurement input terminals:
These accept safety plugs 4mm in
diameter.
Other indicators:
An orange indicator (Fig. 1) on the right
side of the instrument indicates that the
speed of the magneto is correct. When it is
lit, the voltage between the termina
ls of the
instrument is 500V, 650V, or 10VDC (no
-
load), depending on the setting of the
switch.
3 USE - CHARACTERISTICS:
3.1 RECOMMENDATIONS
The needle must indicate 0 when at rest in the voltmeter setting; if not, adjust
it using the black screw in the centre (see picture above).
Do not connect the instrument to the terminals of a circuit of which the
voltage exceeds 600VAC or DC.
Before any resistance measurement, check that the circuit is not live (switch
set to voltmeter before connection).
After each insulation resistance measurement, let the circuit discharge
(needle on 0V; this takes a few seconds) before disconnecting the
instrument.

English
C.A 6501 19
3.2 OPERATION:
3.2.1 MΩ
ΩΩ
Ωmeasurement at 500VDC:
3.2.2 kΩ
ΩΩ
Ωmeasurement at 1mADC:
The measurement is made
with a current of 1mADC,
from 0 to 500kΩmeasured
(650VDC max. no-load).
There is a change of reading
coefficient for rising values:
50kΩ(changes to X10
reading), and a change of
reading coefficient for falling
values: 45kΩ(changes to X1
reading).
The measurement is made at
a voltage of 500VDC above
0.5MΩmeasured.
There is a change of reading
coefficient for rising values:
20MΩ(changes to X10
reading), and a change of
reading coefficient for falling
values: 5.5MΩ(changes to
X1 reading).

English
20 C.A 6501
3.2.3 Ω
ΩΩ
Ωmeasurement at 5mADC:
3.2.4 AC voltage measurement
The measurement is made
with a current of 5mA
DC, from
0 to 100Ωmeasured (10VDC
max. no-load).
There is a change of reading
coefficient for rising values:
10Ω(changes to X10
reading), and a change of
reading coefficient for falling
values: 9Ω(changes to X1
reading).
The AC voltage measurement
is from 0 to 600VAC
in a single
range (input impedance:
100kΩ), switch set to V.
