Chauvin Arnoux G72 User manual

Pince ampéremétrique AC
AC current clamp
AC Zangenstromwandler
Pinza amperometrica CA
Pinza amperimetrica CA
FR - Notice de fonctionnement
GB- User’s manual
DE - Bedienungsanleitung
IT - Manuale d’uso
ES - Manual de instrucciones
G72

2

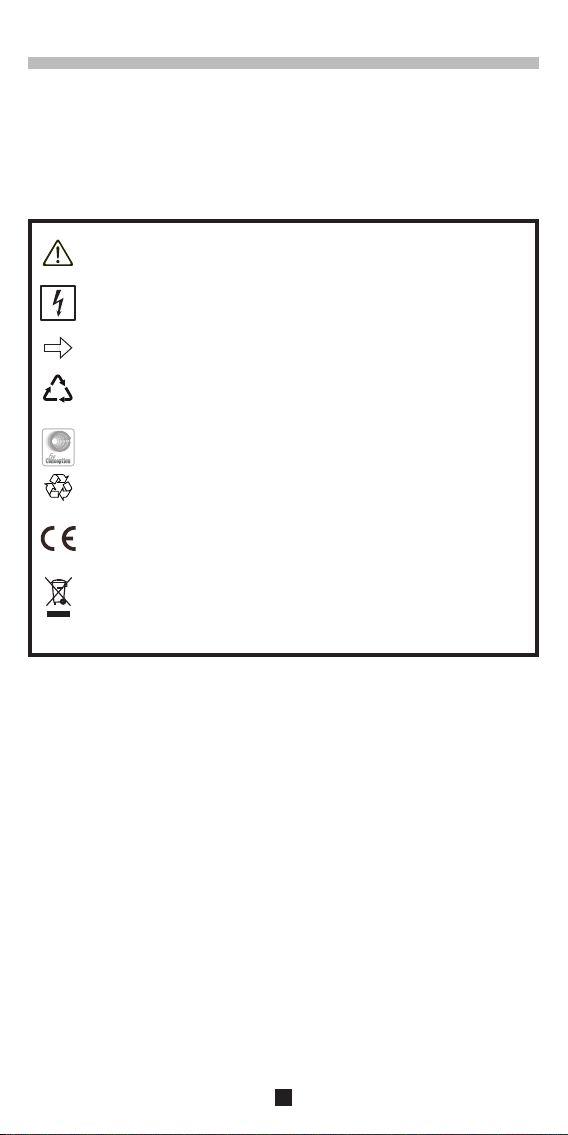

ATTENTION, risque de DANGER ! L’opérateur doit consulter la présente
notice à chaque fois que ce symbole de danger est rencontré.
Application ou retrait autorisé sur les conducteurs nus sous tension
dangereuse. Capteur de courant type A selon IEC 61010-2-032.
La èche permet de repérer le sens du courant.
Le produit est déclaré recyclable suite à une analyse du cycle de vie
conformément à la norme ISO14040.
Chauvin Arnoux a étudié cet appareil dans le cadre d’une démarche
globale d’Eco-Conception. L’analyse du cycle de vie a permis de maîtriser
et d’optimiser les e󰀨ets de ce produit sur l’environnement. Le produit
répond plus précisément à des objectifs de recyclage et de valorisation
supérieurs à ceux de la réglementation.
Le marquage CE atteste la conformité aux directives européennes,
notamment DBT et CEM.
La poubelle barrée signie que, dans l’Union Européenne, le produit
fait l’objet d’une collecte sélective conformément à la directive DEEE
2002/96/EC : ce matériel ne doit pas être traité comme un déchet
ménager.
Dénition des catégories de mesure
La catégorie de mesure IV correspond aux mesurages réalisés à la source de
l’installation basse tension.
Exemple : arrivée d’énergie, compteurs et dispositifs de protection.
La catégorie de mesure III correspond aux mesurages réalisés dans l’installation
du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels
xes.
La catégorie de mesure II correspond aux mesurages réalisés sur les circuits
directement branchés à l’installation basse tension.
Exemple : alimentation d’appareils électrodomestiques et d’outillage portable.
English ........................................................................... 10
Deutsch .......................................................................... 18
Italiano ............................................................................ 26
Español .......................................................................... 33
Vous venez d’acquérir une pince ampèremétrique G72 et nous vous remercions
de votre conance. Cette pince est faite pour être utilisée uniquement avec les
contrôleurs machine C.A 616X et le contrôleur de terre C.A 6424.
Pour obtenir le meilleur service de votre pince :
lisez attentivement cette notice de fonctionnement,
respectez les précautions d’emploi.

3
PRÉCAUTIONS D’EMPLOI
Cet appareil est conforme à la norme de sécurité IEC 61010-2-032, pour des tensions
jusqu’à 300 V en catégorie III.
Le non-respect des consignes de sécurité peut entraîner un risque de choc électrique,
de feu, d’explosion, de destruction de l’appareil et des installations.
L’opérateur et/ou l’autorité responsable doit lire attentivement et avoir une bonne
compréhension des di󰀨érentes précautions d’emploi. Une bonne connaissance
et une pleine conscience des risques des dangers électriques est indispensable
pour toute utilisation de cet appareil.
Si vous utilisez cet appareil d’une façon qui n’est pas spéciée, la protection qu’il
assure peut être compromise, vous mettant par conséquent en danger.
La sécurité de tout système qui pourrait intégrer cet appareil relève de la respon-
sabilité de l’assembleur du système.
Respectez les conditions environnementales d’utilisation.
N’utilisez pas l’appareil s’il semble endommagé, incomplet ou mal fermé. Avant
chaque utilisation, vériez le bon état de l’isolant des bras de la pince, du boîtier
et du cordon. Tout élément dont l’isolant est détérioré (même partiellement) doit
être consigné pour réparation ou pour mise au rebut.
Avant d’utiliser votre appareil, vériez qu’il est parfaitement sec. S’il est mouillé,
il doit impérativement être entièrement séché avant tout branchement ou toute
mise en fonctionnement.
Lors de la manipulation de l’appareil, ne placez pas les doigts au-delà de la
garde physique.
Ne soumettez pas la pince à des projections ou à des chutes d’eau ou de tout
autre liquide.
Maintenez les surfaces des fers propres. Une salissure, même minime, peut
entraîner un dysfonctionnement de la pince.
Utilisez systématiquement des protections individuelles de sécurité.
Toute procédure de dépannage ou de vérication métrologique doit être e󰀨ectuée
par du personnel compétent et agréé.
SOMMAIRE
1. PRÉSENTATION ............................................................................................. 4
1.1. Pince G72............................................................................................. 4
1.2. État de livraison.................................................................................... 5
2. UTILISATION................................................................................................... 5
3. CARACTÉRISTIQUES.................................................................................... 6
3.1. Conditions d’environnement................................................................. 6
3.2. Caractéristiques constructives ............................................................. 6
3.3. Conformité aux normes internationales................................................ 7
4. MAINTENANCE............................................................................................... 7
4.1. Nettoyage............................................................................................. 7
5. GARANTIE ...................................................................................................... 7

4
G72
AC CURRENT CLAMP
300 V CAT III
50 A~

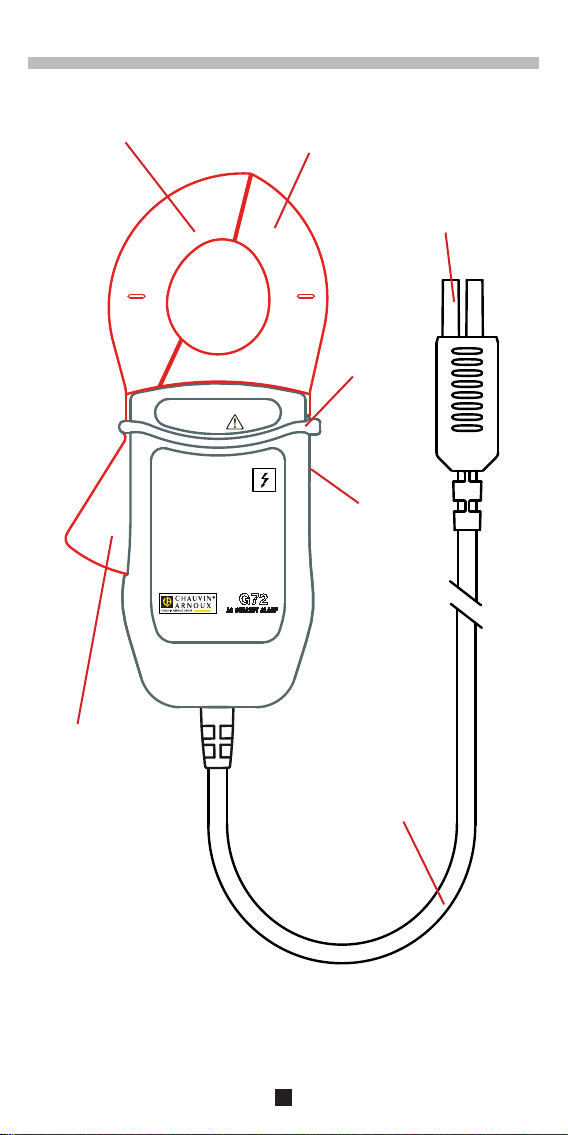

1. PRÉSENTATION
1.1. PINCE G72
Bras amovible. Bras xe.
Prise spécique
4 points.
Gâchette.
Cordon blindé.
Garde.
Flèche pour
repérer le sens
du courant.

5
Les pinces ampèremétriques permettent de mesurer le courant circulant dans un
câble sans avoir à ouvrir le circuit. Elles permettent aussi d’isoler l’utilisateur des
tensions dangereuses présentes dans le circuit.
La pince G72 permet de mesurer des courants de fuite alternatifs jusqu’à 50 A, aux
fréquences industrielles usuelles.
Son fonctionnement est basé sur le principe du transformateur de courant.
Sa forme ergonomique et son faible encombrement en font une pince particulière-
ment adaptée à la mesure dans des armoires électriques, des répartiteurs ou sur
des faisceaux de câbles.
1.2. ÉTAT DE LIVRAISON
La pince est livrée dans une boîte en carton avec :
une attache velcro,
une notice de fonctionnement 5 langues,
un certicat de vérication.

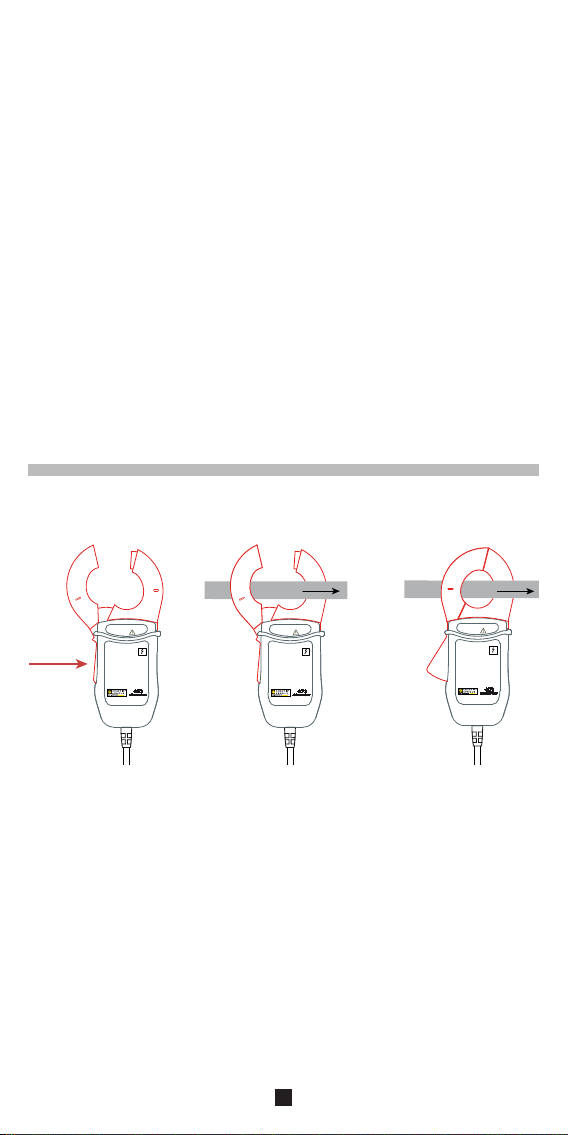

2. UTILISATION
Branchez la pince sur l’entrée courant du contrôleur.
Appuyez sur la gâchette de la pince pour ouvrir les mâchoires de la pince.
Enserrer ensuite le câble à mesurer. Dans la mesure du possible, le câble doit
être centré à l’intérieur des mâchoires de la pince.
La èche située sur le boîtier de la pince doit être orientée dans le sens supposé
du courant.
Relâchez la gâchette et veillez à ce que les mâchoires soient correctement
refermées.
Pour la conguration de la mesure et les caractéristiques techniques, repor-
tez-vous à la notice de fonctionnement du contrôleur avec lequel vous utilisez
votre pince.
G72
AC CURRENT CLAMP
300 V CAT III
50 A~
I
G72
AC CURRENT CLAMP
300 V CAT III
50 A~
I
G72
AC CURRENT CLAMP
300 V CAT III
50 A~

6
3. CARACTÉRISTIQUES

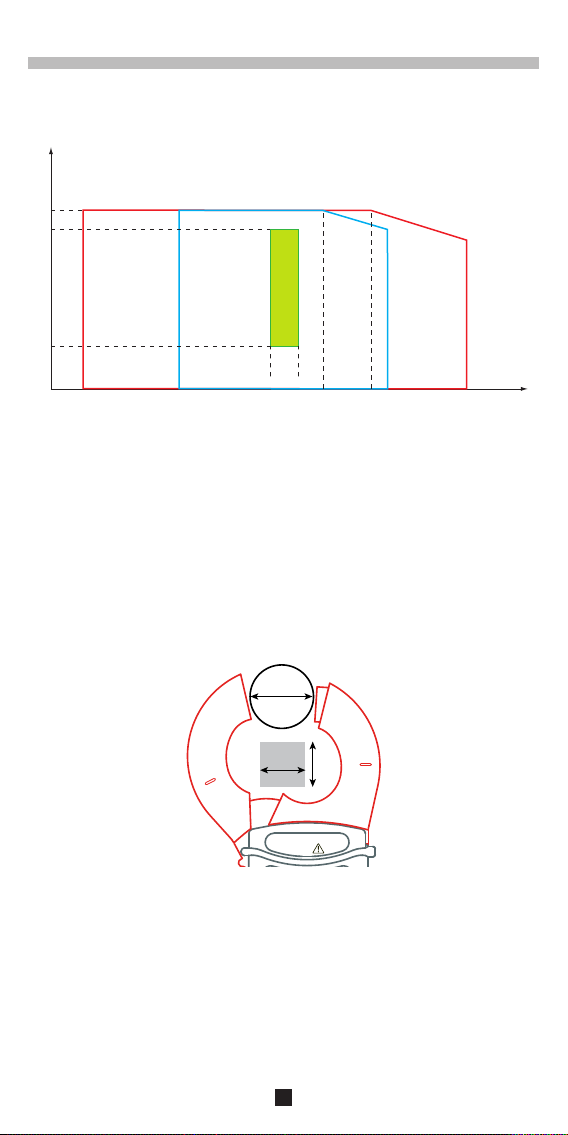

3.1. CONDITIONS D’ENVIRONNEMENT
%HR
70
60
40
30
50
20
10
0
-30 -20 -10-50 -40 0 10 20
2818
30 40 50 60 70 80 90
°C
100
90
80
321
1 = Domaine de référence.
2 = Domaine d’utilisation.
3 = Domaine de stockage.
Utilisation à l’intérieur.
Degré de pollution 2
Altitude < 2000 m
3.2. CARACTÉRISTIQUES CONSTRUCTIVES
Dimensions (L x l x H) 157 x 81 x 38 mm
Capacité d’enserrage 28 mm de diamètre ou une barre de 20 x 20 mm
300 V CAT III
50 A~
20
Ø28
20
Cordon 2 mètres de longueur
Masse environ 250 g
Indice de protection
IP 40 selon IEC 60529
IK 06 selon IEC 50102
Essai de chute : 1 m selon IEC 61010-2-032

7
3.3. LIMITATIONENFRÉQUENCEENFONCTIONDEL’AMPLITUDE
0
20
40
60
80
100
120
110 100 1000 10000
Courant primaire (A)
Hz
3.4. CONFORMITÉ AUX NORMES INTERNATIONALES
Sécurité électrique selon IEC 61010-2-032.
Tension maximale assignée : 300 V Cat III.
Type de capteur de courant selon l’EC 61010-2-032 : type A .

8
4. MAINTENANCE
L’appareil ne comporte aucune pièce susceptible d’être remplacée par
un personnel non formé et non agréé. Toute intervention non agréée ou tout
remplacement de pièce par des équivalences risque de compromettre grave-
ment la sécurité.
4.1. NETTOYAGE
Déconnectez tout branchement de la pince.
Utilisez un chi󰀨on doux, légèrement imbibé d’eau savonneuse. Rincez avec un
chi󰀨on humide et séchez rapidement avec un chi󰀨on sec ou de l’air pulsé. N’utilisez
pas d’alcool, de solvant ou d’hydrocarbure.
Maintenez les entrefers en parfait état de propreté.
5. GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant 24 mois après la date
de mise à disposition du matériel. Extrait de nos Conditions Générales de Vente,
communiquées sur demande.
La garantie ne s’applique pas suite à :
une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel
incompatible ;
des modications apportées à l'équipement sans l'autorisation explicite du service
technique du fabricant ;
des travaux e󰀨ectués sur l'appareil par une personne non agréée par le fabricant ;
une adaptation à une application particulière, non prévue par la dénition du
matériel ou non indiquée dans la notice de fonctionnement ;
des dommages dus à des chocs, chutes ou inondations.

9

10

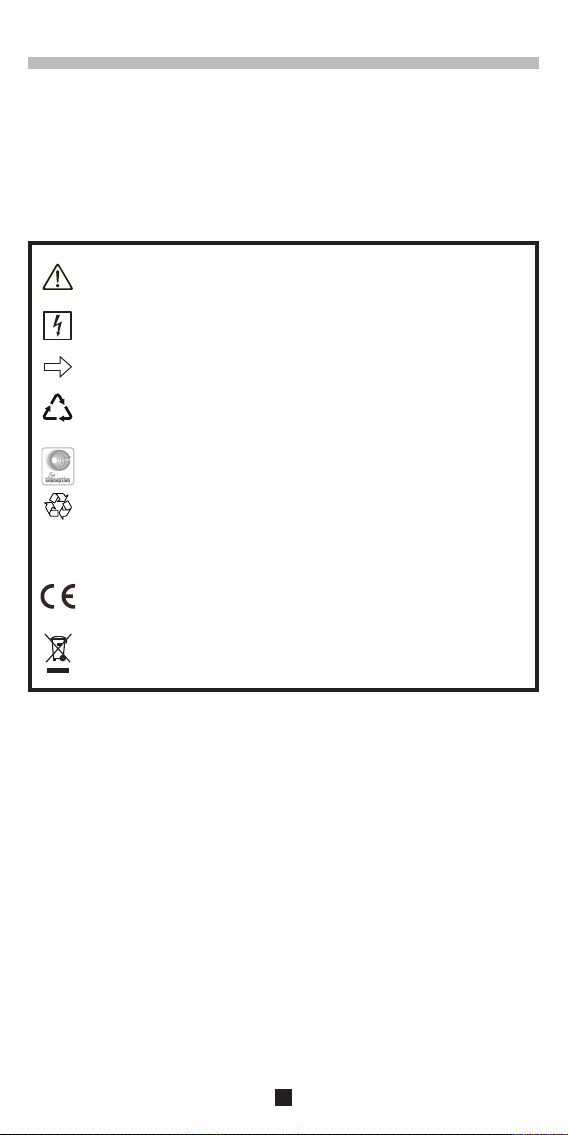

WARNING, risk of DANGER! The operator must refer to these instruc-
tions whenever this danger symbol appears.
Application or withdrawal authorized on bare conductors carrying danger-
ous voltages. Type A current sensor as per IEC 61010-2-032.
The arrow indicates the direction of the current.
The product has been declared recyclable after analysis of its life cycle
in accordance with the ISO 14040 standard.
Chauvin Arnoux has adopted an Eco-Design approach in designing
this appliance. Analysis of the complete lifecycle has enabled us to
control and optimize the e󰀨ects of the product on the environment. In
particular, this appliance exceeds regulation requirements with respect
to recycling and reuse.
The CE marking guarantees conformity with European directives, in
particular LVD and EMC.
The rubbish bin with a line through it indicates that, in the European
Union, the product must undergo selective disposal in compliance with
Directive WEEE 2002/96/EC. This equipment must not be treated as
household waste.
Denition of measurement categories
Measurement category IV corresponds to measurements taken at the source of
low-voltage installations.
Example: power feeders, counters and protection devices.
Measurement category III corresponds to measurements on building installations.
Example: distribution panel, circuit-breakers, machines or xed industrial devices.
Measurement category II corresponds to measurements taken on circuits directly
connected to low-voltage installations.
Example: power supply to electro-domestic devices and portable tools.
ENGLISH
Thank you for purchasing a G72 current clamp. This clamp should only be used
only with the C.A 616X machine testers and the C.A 6424 ground tester.
For best service from your current sensor:
read these operating instructions carefully,
comply with the precautions for use.

11
PRECAUTIONS FOR USE
This device is compliant with safety standard IEC 61010-2-032 for voltages up to
300 V in category III.
Failure to observe the safety instructions may result in electric shock, re, explosion,
or destruction of the instrument and of the installations.
The operator and/or the responsible authority must carefully read and clearly
understand the various precautions to be taken in use. Sound knowledge and a
keen awareness of electrical hazards are essential when using this instrument.
If you use this instrument other than as specied, the protection it provides may be
compromised, thereby endangering you.
The safety of any system in which this device is incorporated is the responsibility
of the system integrator.
Comply with the environmental conditions of use.
Do not use the instrument if its housing is open, deteriorated, or incorrectly reas-
sembled. Before each use, check the integrity of the insulation of the core or of the
arms of the clamps, of the housing, and of the lead. Any item of which the insulation
is deteriorated (even partially) must be set aside for repair or scrapping.
Before using your device, check that it is perfectly dry. If it is wet, it must be thoroughly
dried before being connected or being operated in any way.
When using the device, keep your ngers behind the physical guard.
Do not subject the clamp to sprayed or falling water or other liquids.
Keep the gap of the clamp absolutely clean. Any dirt, however little, may cause
the device to malfunction.
Use personal protection equipment systematically.
Any repairs must be carried out by accredited skilled personnel.
CONTENTS
1. PRESENTATION ........................................................................................... 12
1.1. Clamps G72 ....................................................................................... 12
1.2. Delivery condition............................................................................... 13
2. USE................................................................................................................. 13
3. CHARACTERISTICS .................................................................................... 14
3.1. Environmental conditions ................................................................... 14
3.2. Construction specications ................................................................ 14
3.3. Frequency limits vs amplitude............................................................ 15
3.4. Conformity to international standards................................................. 15
4. MAINTENANCE............................................................................................. 16
4.1. Cleaning ............................................................................................. 16
5. WARRANTY .................................................................................................. 16

12
G72
AC CURRENT CLAMP
300 V CAT III
50 A~
1. PRESENTATION
1.1. CLAMPS G72
Detachable arm. Fixed arm.
Special 4-point
plug.
Trigger.
Shielded cord.
Guard.
Arrow identify-
ing the direction
of the current.

13
Current clamps are used to measure the current owing in a cable without opening
the circuit. They also insulate the user from dangerous voltages in the circuit.
The G72 clamp can measure AC leakage currents up to 50A, at the usual industrial
frequencies.
It is based on the current transformer principle.
Its ergonomic shape and small size make it ideal for measurements in electrical
cabinets, distribution frames, and cable assemblies.
1.2. DELIVERY CONDITION
The clamp is supplied in a cardboard box with :
a Velcro fastener,
a user manual in 5 languages,
a verication certicate.
2. USE
Connect the clamp to the current input of the tester.
Press the trigger on the clamp to open the jaws.
G72
AC CURRENT CLAMP
300 V CAT III
50 A~
I
G72
AC CURRENT CLAMP
300 V CAT III
50 A~
I
G72
AC CURRENT CLAMP
300 V CAT III
50 A~
Then clamp the cable that is to be measured. Where possible, the cable should
be centred in the jaws of the clamp.
The arrow on the housing should point in the expected direction of current ow.
Release the trigger and make sure that the jaws have closed correctly.
For details of the measurement conguration and technical characteristics, re-
fer to the user manual of the tester with which you are using the current sensor.

14
3. CHARACTERISTICS
3.1. ENVIRONMENTAL CONDITIONS
%RH
70
60
40
30
50
20
10
0
-30 -20 -10-50 -40 0 10 20
2818
30 40 50 60 70 80 90
°C
100
90
80
321
1= Range of reference
2= Operating range
3= Storage range.
Indoor use.
Degree of pollution 2
Altitude < 2000 m
3.2. CONSTRUCTION SPECIFICATIONS
Dimensions (L x W x H) 157 x 81 x 38 mm
Clamping diameter 28 mm diameter or a 20 x 20 mm bar
300 V CAT III
50 A~
20
Ø28
20
Cord 2 metres long
Weight approx. 250 g
Protection index
IP 40 according to IEC 60529
IK 06 according to IEC 50102
Drop test: 1 m according to IEC 61010-2-032

15
3.4. CONFORMITY TO INTERNATIONAL STANDARDS
Electrical safety according to IEC 61010-2-032.
Maximum applicable voltage: 300 V Cat III.
Type of current sensor as per IEC 61010-2-032: type A .
3.3. FREQUENCY LIMITS VS AMPLITUDE
Primary current (A)
0
20
40
60
80
100
120
110 100 1000 10000
Hz

16
4. MAINTENANCE
Except for the batteries, the instrument contains no parts that can be
replaced by personnel who have not been specially trained and accredited.
Any unauthorized repair or replacement of a part by an “equivalent” may
gravely impair safety.
4.1. CLEANING
Disconnect the clamp completely.
Use a soft cloth, dampened with soapy water. Rinse with a damp cloth and dry
rapidly with a dry cloth or forced air. Do not use alcohol, solvents, or hydrocarbons.
Keep the air gaps of the clamps perfectly clean.
5. WARRANTY
Except as otherwise stated, our warranty is valid for 24 months starting from the
date on which the equipment was sold. Extract from our General Conditions of Sale
provided on request.
The warranty does not apply in the following cases:
Inappropriate use of the equipment or use with incompatible equipment;
Modications made to the equipment without the explicit permission of the manu-
facturer’s technical sta󰀨;
Work done on the device by a person not approved by the manufacturer;
Adaptation to a particular application not anticipated in the denition of the equip-
ment or not indicated in the user’s manual;
Damage caused by shocks, falls, or oods.

17

18
ACHTUNG, Gefahrenrisiko! Sobald dieses Gefahrenzeichen erscheint,
ist der Bediener verpichtet, die Anleitung zu Rate zu ziehen.
Anbringung oder Abnahme zulässig an blanken Leitungen unter
Gefährdungsspannung. Stromsonde Typ A gemäß IEC 61010-2-032.
Der Pfeil zeigt die Stromrichtung an.
Die Lebenszyklusanalyse des Produkts gemäß ISO 14040 hat ergeben,
dass das Produkt als recyclingfähig eingestuft wird
Chauvin Arnoux hat dieses Gerät im Rahmen eines umfassenden
Projektes einer umweltgerechten Gestaltung untersucht. Die
Lebenszyklusanalyse hat die Kontrolle und Optimierung der
Auswirkungen dieses Produkts auf die Umwelt ermöglicht. Genauer
gesagt, entspricht dieses Produkt den gesetzten Zielen hinsichtlich
Wiederverwertung und Wiederverwendung besser als dies durch die
gesetzlichen Bestimmungen festgelegt ist.
Die CE-Kennzeichnung zeigt an, dass das Gerät die EMV- und
Niederspannungsrichtlinien erfüllt.
Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der euro-
päischen Union gemäß Richtlinie WEEE 2002/96/EC der Abfalltrennung
unterliegt: Das Produkt darf nicht als Haushaltsmüll entsorgt werden.
Denition der Messkategorien
Die Messkategorie IV bezieht sich auf Messungen, die an der Quelle von
Niederspannungsinstallationen durchgeführt werden.
Beispiel: Stromzufuhr, Zähler und Schutzgeräte.
Die Messkategorie III bezieht sich auf Messungen, die an Gebäudeinstallationen
durchgeführt werden.
Beispiel: Verteilertafel, Schalter, fest installierte, industrielle Maschinen oder
Geräte.
Die Messkategorie II bezieht sich auf Messungen, die an Kreisen durchgeführt
werden, die direkt an Niederspannungsinstallationen angeschlossen sind.
Beispiel: Stromversorgung für Haushaltsgeräte und tragbare Werkzeuge.
DEUTSCH
Sie haben einen AC Zangenstromwandler G72 erworben, wir danken Ihnen für
Ihr Vertrauen. Diese Stromwandler sind ausschließlich für den Anschluss an den
Anlagenprüfer CA 616x und den Erdungsmesser C.A 6424 konzipiert.
Damit die optimale Nutzung des Stromwandlers gewährleistet ist:
Lesen Sie aufmerksam diese Bedienungsanleitung,
Beachten Sie genau die Benutzungshinweise.

19
SICHERHEITSHINWEISE
Dieses Gerät entspricht der Sicherheitsnorm IEC 61010-2-032 für Spannungen bis
300 V in der Messkategorie III.
Die Nichtbeachtung der Sicherheitshinweise kann zu Gefahren durch elektrische
Schläge, durch Brand oder Explosion, sowie zur Zerstörung des Geräts und der
Anlage führen.
Der Benutzer bzw. die verantwortliche Stelle müssen die verschiedenen
Sicherheitshinweise sorgfältig lesen und gründlich verstehen. Die umfassende
Kenntnis und das Bewusstsein der elektrischen Gefahren sind bei jeder Benutzung
dieses Gerätes unverzichtbar.
Wenn das Gerät in unsachgemäßer und nicht spezizierter Weise benutzt wird,
kann der eingebaute Schutz nicht mehr gewährleistet sein und eine Gefahr für
den Benutzer entstehen.
Die Sicherheit von Systemen, in die dieses Instrument integriert wird, unterliegt der
Verantwortung desjenigen, der diese Systeme aufbaut.
Halten Sie sich an die vorgegebenen Einsatzbedingungen.
Verwenden Sie das Gerät niemals wenn das Gehäuse o󰀨en, beschädigt oder
falsch zusammengebaut ist. Vergewissern Sie sich vor jedem Einsatz, dass die
Isolierung der Spulen bzw. der Klemmen sowie das Gehäuse und die Kabel in
ordnungsgemäßem Zustand sind. Teile mit auch nur stellenweise beschädigter
Isolierung müssen für eine Reparatur oder für die Entsorgung ausgesondert werden.
Prüfen Sie vor der Verwendung bitte nach, ob das Gerät vollkommen trocken ist.
Wenn das Gerät feucht ist, muss es vor etwaigenAnschlüssen und dem Einschalten
vollkommen getrocknet werden.
Fassen Sie das Gerät immer nur hinter dem Fingerschutz an.
Setzen Sie die Stromzange weder Spritzwasser, noch einem direkten Wasserstrahl
oder sonstigen Flüssigkeiten aus.
Halten Sie den Zangenspalt absolut sauber. Selbst geringste Verschmutzungen
können zu Fehlfunktion der Zange führen.
Verwenden Sie stets eine persönliche Schutzausrüstung.
Jegliche Instandsetzung und Eichung muss von kompetentem und autorisiertem
Personal ausgeführt werden.
INHALTSVERZEICHNIS
1. PRÄSENTATION ........................................................................................... 20
1.1. Stromzangen G72 .............................................................................. 20
1.2. Lieferumfang ...................................................................................... 21
2. VERWENDUNG............................................................................................. 21
3. TECHNISCHE DATEN .................................................................................. 22
3.1. Umgebungsbedingungen ................................................................... 22
3.2. Mechanische Eigenschaften .............................................................. 22
3.3. Frequenzbeschränkung amplitudenabhängig .................................... 23
3.4. Konformität mit internationalen Normen............................................. 23
4. WARTUNG..................................................................................................... 24
4.1. Reinigung ........................................................................................... 24
5. GARANTIE .................................................................................................... 24

20
G72
AC CURRENT CLAMP
300 V CAT III
50 A~
1. PRÄSENTATION
1.1. STROMZANGEN G72
Bewegliche
Zangenbacke. Feste
Zangenbacke.
Spezieller 4-poliger
Stecker.
Hebel zum
Ö󰀨nen der
Zange.
Abgeschirmtes
Kabel.
Fingerschutz.
Pfeil zur
Markierung der
Stromrichtung
