Chauvin Arnoux C.A 5233 User manual

C.A 5233

MULTIMÈTRE
MULTIMETER
MULTIMETER
MULTIMETRO

MULTIMETRO
FRAN
Ç
AIS
ENGLISH
DEUTSCH
ITALIANO
ESPAŇOL
Notice de fonctionnement
User’s manual
Bedienungsanleitung
Manuale d’uso
Manual
d
e instrucciones

Français
2 - 138
PRÉCAUTIONS D’EMPLOI
Cet appareil est conforme à la norme de sécurité IEC 61010-1
(Ed 2 – 2001) pour des tensions de 600 V en catégorie IV à une
altitude inférieure à 2000 m et en intérieur, avec un degré de
pollution au plus égal à 2.
Le non-respect des consignes de sécurité peut entraîner un
risque de choc électrique, de feu, d'explosion, de destruction de
l'appareil et des installations.
 N’utilisez pas l'appareil en atmosphère explosive ou en
présence de gaz ou fumées inflammables.
 N’utilisez pas l'appareil sur des réseaux de tensions
ou de catégories supérieures à celles mentionnées.
 Respectez les tensions et intensités maximales assignées
entre bornes et par rapport à la terre.
 N’utilisez pas l'appareil s'il semble endommagé, incomplet ou
mal fermé.
 Avant chaque utilisation, vérifiez le bon état des isolants des
cordons, boîtier et accessoires. Tout élément dont l'isolant
est détérioré (même partiellement) doit être consigné pour
réparation ou pour mise au rebut.
 Utilisez des cordons et accessoires de tensions et de
catégories au moins égales à celles de l'appareil.
 Respectez les conditions environnementales d'utilisation.
 Respectez strictement les caractéristiques des fusibles.
Déconnectez tous les cordons avant ouverture de la trappe
d'accès aux fusibles.
 Ne modifiez pas l'appareil et ne remplacez pas des
composants par des équivalences. Les réparations ou les
ajustages doivent être effectués par du personnel compétent
agréé.
 Remplacez la pile dès l'apparition du symbole sur
l'afficheur. Déconnectez tous les cordons avant ouverture de
la trappe d'accès à la pile.
 Utilisez des protections individuelles de sécurité lorsque les
conditions l'exigent.
 Ne gardez pas les mains à proximité des bornes non
utilisées de l'appareil.
 Lors de la manipulation des sondes ou des pointes de
touche, ne placez pas les doigts au-delà de la garde
physique.

Français
3 - 138
CATÉGORIES DE MESURE
Définition des catégories de mesure selon la norme IEC 61010-1 :
CAT I : Circuits non reliés directement au réseau et spécialement
protégés.
Exemple: circuits électroniques protégés.
CAT II : Circuits directement branchés à l'installation basse tension.
Exemple : alimentation d’appareils électrodomestiques et d’outillage
portable.
CAT III : Circuits d’alimentation dans l'installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines ou
appareils industriels fixes.
CAT IV : Circuits source de l'installation basse tension du bâtiment.
Exemple : arrivées d’énergie, compteurs et dispositifs de protection.
English .........................................................................................30
Deutsch........................................................................................57
Italiano..........................................................................................84
Español ........................................................................................111

Français
4 - 138
Vous venez d’acquérir un multimètre C.A 5233 et nous vous
remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
 Lisez attentivement cette notice de fonctionnement ;
 Respectez les précautions d’emploi.

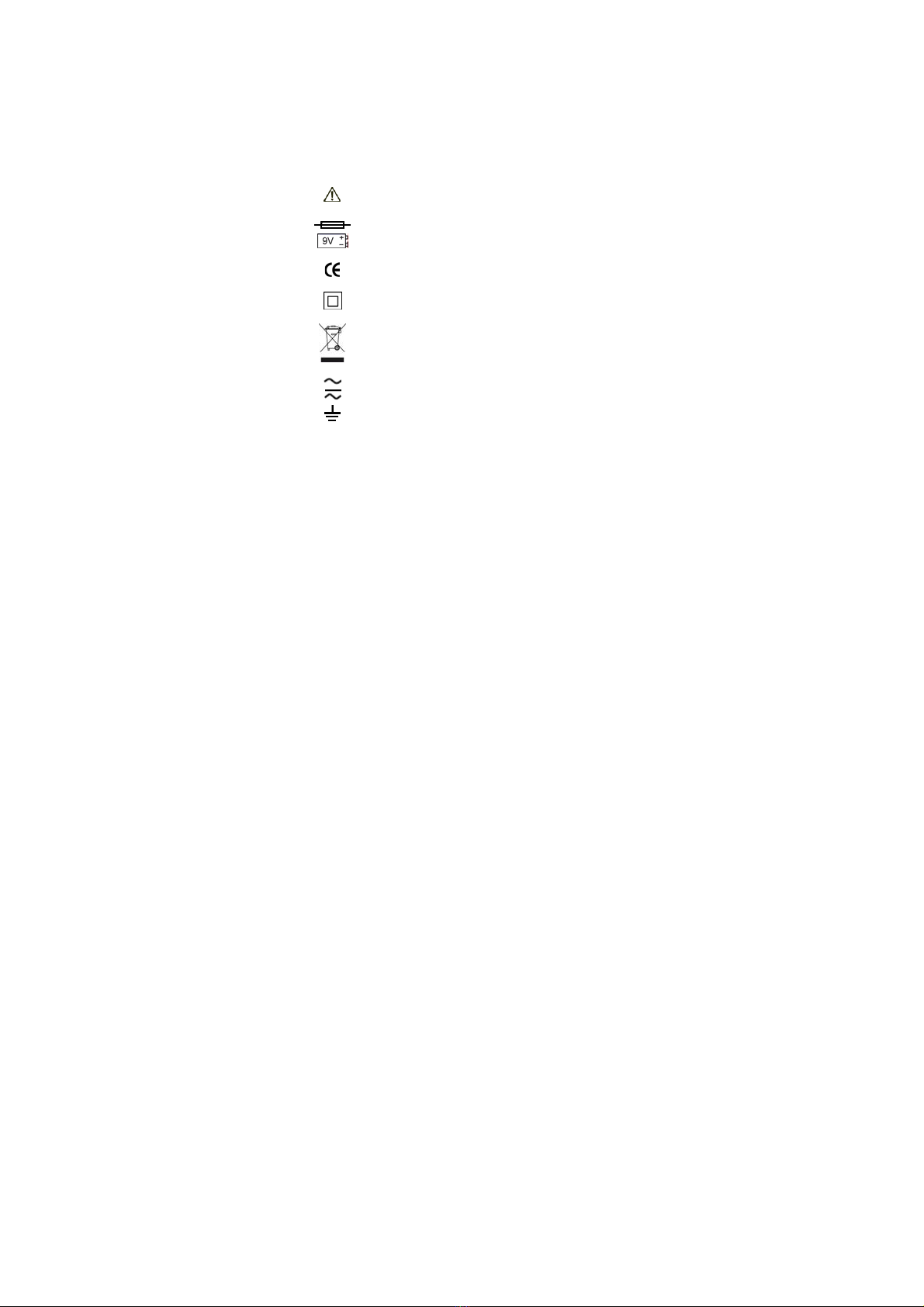

Signification des symboles utilisés sur l’appareil :
Risque de danger. L'opérateur s'engage à consulter la
présente notice à chaque fois que ce symbole de danger
est rencontré.
Fusible.
Pile 9V.
Le marquage CE indique la conformité aux directives
européennes.
Isolation double ou isolation renforcée.
Tri sélectif des déchets pour le recyclage des matériels
électriques et électroniques au sein de l'Union
Européenne. Conformément à la directive DEEE
2002/96/EC :
ce matériel ne doit pas être traité comme déchet ménager.
AC – Courant alternatif.
AC ou DC – Courant alternatif ou continu.
Terre.

Français
5 - 138
SOMMAIRE
1. PRÉSENTATION .......................................................................... 6
1.1 L’AFFICHEUR................................................................................7
1.2 LES TOUCHES..............................................................................9
1.3 LE COMMUTATEUR...................................................................10
1.4 LES BORNES..............................................................................11
2. UTILISATION .............................................................................. 11
2.1 PREMIÈRE UTILISATION ..........................................................11
2.2 MISE EN SERVICE DU MULTIMÈTRE .....................................12
2.3 ARRÊT DU MULTIMÈTRE .........................................................12
2.4 LA BÉQUILLE..............................................................................13
3. FONCTIONS................................................................................ 14
3.1 FONCTIONS DU COMMUTATEUR...........................................14
3.2 FONCTIONS DES TOUCHES....................................................18
4. CARACTÉRISTIQUES................................................................ 21
4.1 CONDITIONS DE RÉFÉRENCE................................................21
4.2 CARACTÉRISTIQUES AUX CONDITIONS DE RÉFÉRENCE 21
4.3 CONDITIONS D’ENVIRONNEMENT.........................................25
4.4 CARACTÉRISTIQUES CONSTRUCTIVES...............................25
4.5 ALIMENTATION ..........................................................................25
4.6CONFORMITÉSAUXNORMESINTERNATIONALES.................26
4.7 VARIATIONS DANS LE DOMAINE D’UTILISATION...................26
5. MAINTENANCE .......................................................................... 26
5.1 NETTOYAGE...............................................................................26
5.2 REMPLACEMENT DE LA PILE..................................................27
5.3 REMPLACEMENT DU FUSIBLE................................................27
5.4 VÉRIFICATION MÉTROLOGIQUE............................................27
5.5 RÉPARATION..............................................................................28
6. GARANTIE.................................................................................. 28
7. POUR COMMANDER.................................................................29

Français
6 - 138
1
2
3
4
1. PRÉSENTATION
Le C.A 5233 est un multimètre numérique TRMS, portatif et
autonome, spécialement conçu pour regrouper en un seul
appareil les différentes fonctions de mesure des grandeurs
électriques suivantes:
 Voltmètre en courant alternatif à basse impédance d'entrée
(mesure de tensions en électricité et en électrotechnique) ;
 Voltmètre en courant alternatif ou continu à haute impédance
d'entrée (mesure de tensions en électronique) ;
 Mesure de fréquence et Duty Cycle (rapport cyclique);
 Ohmmètre ;
 Test de continuité avec buzzer ;
 Test de diode ;
 Ampèremètre ;
 Capacimètre ;
 Thermomètre en °C ou °F par mesure et linéarisation de la
tension développée aux bornes d'un thermocouple de type K ;
 Détection de présence de tension réseau sans contact
(fonction NCV présence de phase) .
Figure 1 : le multimètre C.A 5233
Zone de détection NCV

Français
7 - 138
Rep. Désignation Voir §
1 Afficheur 1.1
2 Touches de fonction 1.2
3 Commutateur 1.3
4 Bornes 1.4
1.1 L’AFFICHEUR
L’afficheur permet :
 Un affichage de type analogique du paramètre mesuré grâce
au bargraphe, associé à l’affichage digital sur 6000 points.
 Une lecture confortable des informations grâce au rétro-
éclairage de l’écran.
7 6 8 5

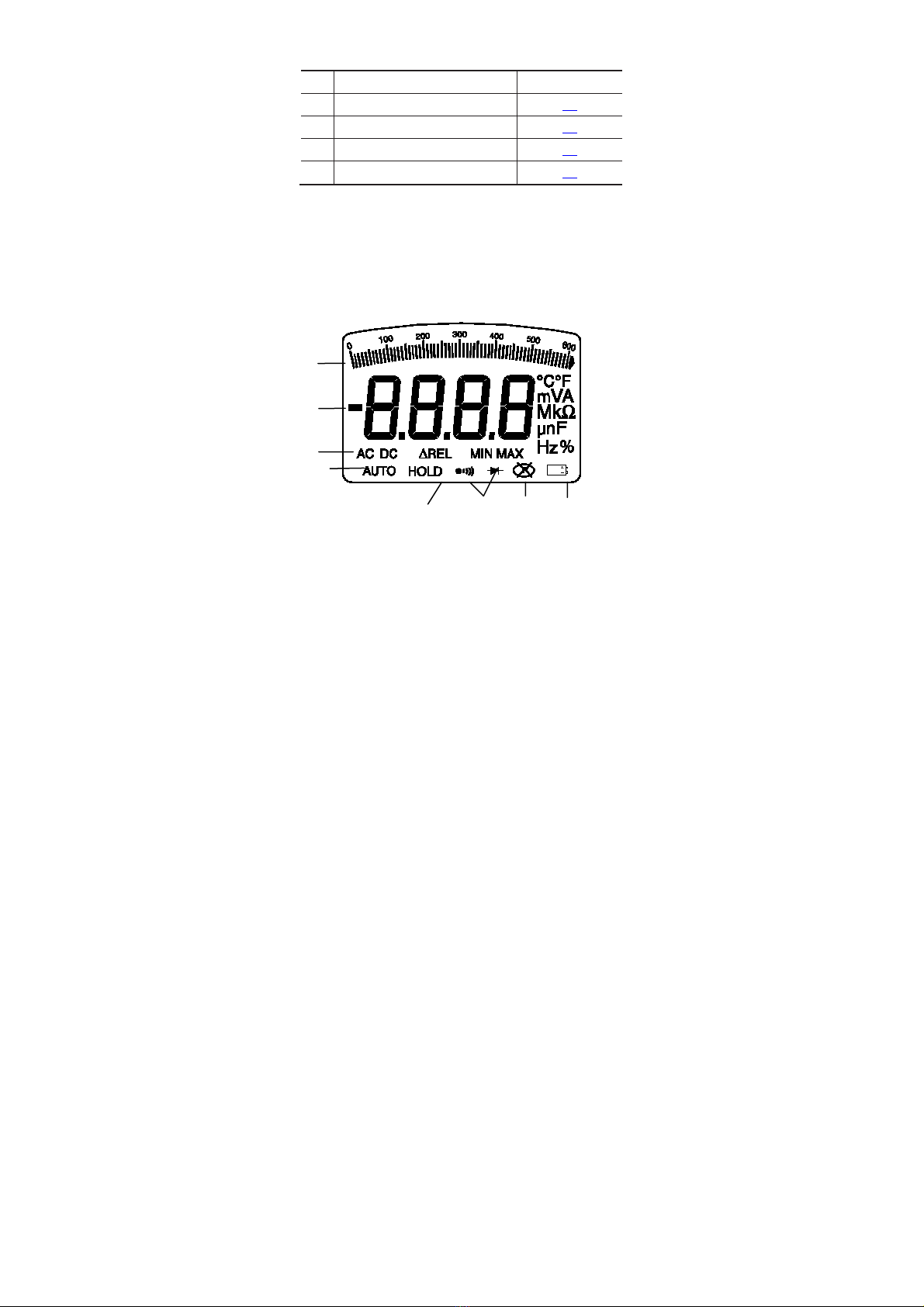

Figure 2 : l’afficheur
1
2
4
3

Français
8 - 138
Rep. Fonction Voir §
1 Bargraphe
2 Affichage (valeurs et unités de mesure) 3.1
3 Nature de la mesure (alternatif ou continu) 3.2.1
4 Mode automatique de sélection du calibre de
mesure 3.2.2
5 Indicateur de pile usagée 5.2
6 Test de continuité sonore
Test de diode 3.1.3
3.1.4
7 Affichage des modes sélectionnés 1.2
8 Mode Non Permanent : arrêt automatique de
l’appareil activé 3.2.1
1.1.1 Les symboles de l’afficheur
L’afficheur utilise les symboles suivants :
Symboles Désignation
AC Courant alternatif
DC Courant continu
AUTO Changement automatique du calibre (voir § 1.1.3)
HOLD Mémorisation et affichage des valeurs mémorisées
MAX Valeur RMS maximale
MIN Valeur RMS minimale
REL Valeur relative
O.L Dépassement des capacités de mesure (voir §1.1.2)
V Volt
Hz Hertz
% Duty Cycle (rapport cyclique)
F Farad
°C Degré Celsius
°F Degré Fahrenheit

Français
9 - 138
A Ampère
ΩOhm
n Préfixe nano-
µ Préfixe micro-
m Préfixe milli-
k Préfixe kilo-
M Préfixe méga-
Test de continuité sonore
Test de diode
Mode Non Permanent (arrêt automatique activé)
Indicateur de pile usagée
1.1.2 Dépassement des capacités de mesure
(O.L.)
Le symbole O.L. (Over Load) s’affiche quand le signal mesuré
dépasse les capacités du calibre de l’appareil.
1.1.3 Changement automatique du calibre de
mesure (Autorange)
Le symbole AUTO sur l’afficheur indique que l’appareil change
automatiquement le calibre de mesure pour effectuer la
mesure. Vous pouvez changer manuellement le calibre en
appuyant sur (voir § 3.2.2).
1.2 LES TOUCHES
Le clavier possède six touches : , , , , et
. Voici les touches du clavier.
1 2 3 4
5 6

Français
10 - 138
Figure 3 : les touches du clavier
Rep. Fonction Voir §
1 Sélection du type de mesure (AC ou DC),
, °C , °F ou . Activation ou désactivation
de l’arrêt automatique de l’appareil au démarrage
3.2.1
2 Sélection manuelle du calibre de mesure . 3.2.2
3 Activation ou désactivation du mode MAX/MIN 0
4 Maintien de l’affichage de la valeur mesurée .
Activation ou désactivation du rétro éclairage
bleu de l’écran ( ) (appui >2s) 0
5 Mesure de fréquence et de duty cycle en V AC et
A AC 3.2.5
6 Mesure de la valeur relative 3.2.6
1.3 LE COMMUTATEUR
Le commutateur possède neuf positions. Les fonctions sont
décrites dans le tableau ci-dessous :
4 5 6
Figure 4 : le commutateur
Rep. Fonction Voir §
1 Mode OFF – Arrêt du multimètre 2.3
2 Mesure de tension alternative en basse
impédance d’entrée (V
LowZ
) 3.1.1
2
3
1
7
8
9

Français
11 - 138
3 Mesure de tension en AC ou DC (V) 3.1.1
4 Mesure de tension en AC ou DC (mV) 3.1.1
5 Mesure de résistance
Test de continuité
Test de diode
3.1.2
3.1.3
3.1.4
6 Mesure de capacité 3.1.5
7 Mesure de température en °C ou °F 3.1.6
8 Mesure d’intensité en AC ou DC 3.1.7
9 NCV (Non Contact Voltage) + Mode OFF
partiel du multimètre (fonction NCV active) 3.1.8
1.4 LES BORNES
Les bornes sont utilisées comme suit :
1 2 3
Figure 5 : les bornes
Rep. Fonction
1 Borne de mesure d’intensité (10 A)
2 Borne point froid (COM)
3 Borne point chaud (+)
2. UTILISATION
2.1 PREMIÈRE UTILISATION
Placez la pile fournie avec l’appareil comme suit :

Français
12 - 138
1. A l’aide d’un tournevis, dévissez les quatre vis a, b, c et d
de la trappe (rep.1) situées à l’arrière du boîtier ;
2. Placez la pile dans son logement (rep.2) en respectant les
polarités ;
3. Revissez la trappe au boîtier . Remettez en place la
béquille.

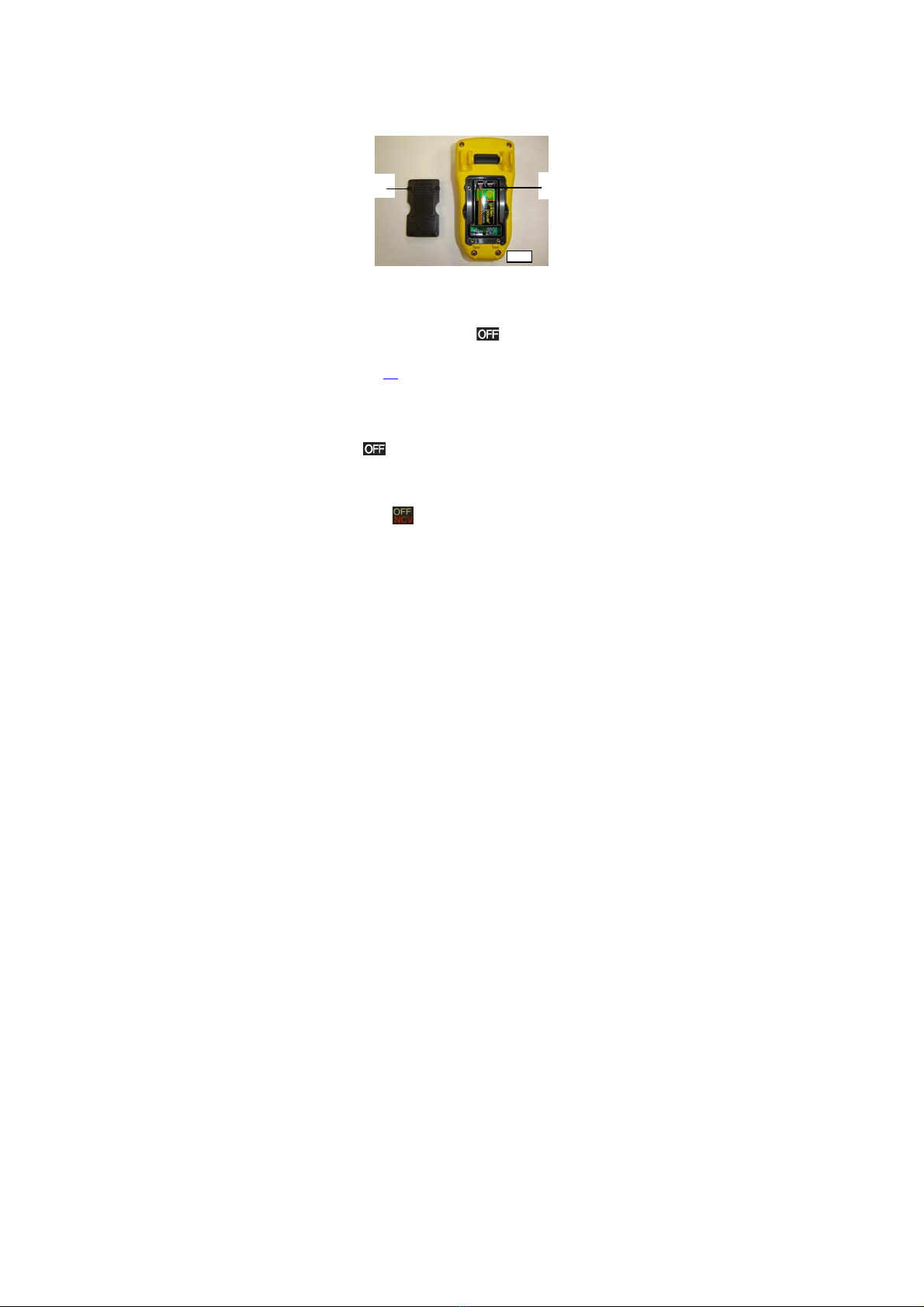

Figure 6 : accès à la pile
2.2 MISE EN SERVICE DU MULTIMÈTRE
Le commutateur est sur la position . Tournez le
commutateur vers la fonction de votre choix. L’ensemble des
segments de l’afficheur apparaît pendant quelques secondes
(voir figure 2, § 1.1) puis l’écran de la fonction choisie s’affiche.
Le multimètre est alors prêt pour les mesures.
2.3 ARRÊT DU MULTIMÈTRE
L’arrêt se fait soit de façon manuelle par retour du commutateur
en position , soit automatiquement après 15 minutes de
non-utilisation. A la 14
ème
minute, 5 bip préviennent de l’arrêt
imminent du multimètre. Pour réactiver l’appareil, appuyez sur
une touche du clavier.
Nota : la position n’arrête pas totalement le multimètre,
celui-ci reste actif pour la détection de présence de tension
réseau sans contact (NCV).
1 2
a b
c
d

Français
13 - 138
2.4 LA BÉQUILLE
Deux positions de béquille sont possibles, soit accrocher le
multimètre (position 1), soit le poser sur un support en position
inclinée (position 2). Pour changer la position de la béquille,
procédez comme suit :
Positon 1 : positionnez la
béquille vers le haut : Position 2 : positionnez la
béquille vers le bas :
Zone
d’accrochag
e pour
accessoire
de fixation
multi-
positions

Français
14 - 138
3. FONCTIONS
3.1 FONCTIONS DU COMMUTATEUR
Pour accéder aux fonctions du commutateur, placez le
commutateur sur , , , , , , ou
.

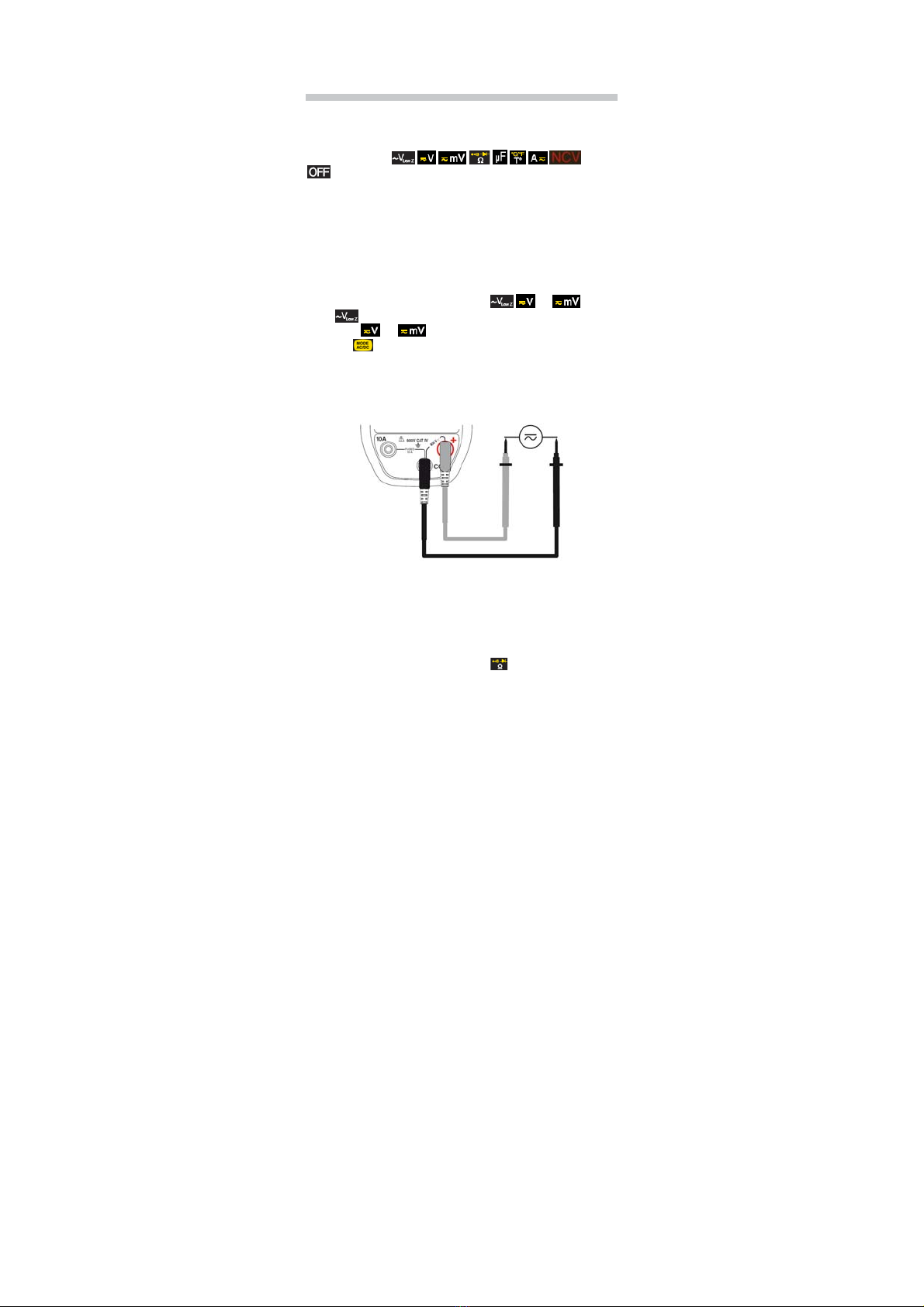

3.1.1 Mesure de tension
L’appareil mesure :
 La tension alternative en basse impédance d’entrée (V
LOWZ
) ;
 La tension continue (DC) ;
 La tension alternative (AC).
Pour mesurer une tension, procédez comme suit :
4. Positionnez le commutateur sur ,ou ; en
l’appareil est uniquement en mode AC ;
5. Pour ou ,sélectionnez AC ou DC en appuyant
sur . Par défaut, l’appareil est en mode DC . En
fonction de votre sélection, l’écran affiche DC ou AC ;
6. Branchez le cordon noir sur la borne COM et le cordon
rouge sur « +» ;
7. Placez les pointes de touche aux bornes du circuit à
mesurer ;
La valeur de la tension mesurée s’affiche à l’écran.
3.1.2 Mesure de résistance
Attention : toutes les mesures de résistance doivent se faire
hors tension.
Pour mesurer la résistance, procédez comme suit :
8. Positionnez le commutateur sur ;
9. Branchez le cordon noir sur la borne COM et le cordon
rouge sur « +» ;

Français
15 - 138
10. Placez les pointes de touche aux bornes du composant
ou du circuit à mesurer ;
La valeur de la résistance mesurée s’affiche à l’écran.
3.1.3 Test de continuité avec Buzzer
Attention : toutes les mesures de continuité doivent se faire
hors-tension.
Pour tester la continuité électrique, procédez comme suit :
11. Positionnez le commutateur sur ;
12. Appuyez sur . Le symbole s’affiche ;
13. Branchez le cordon noir sur la borne COM et le cordon
rouge sur « +».
14. Placez les pointes de touche aux bornes du composant
ou du circuit à tester ;
Le signal sonore du buzzer indique la continuité et la valeur de
la résistance mesurée s’affiche à l’écran.
3.1.4 Test de diode
Attention : toutes les mesures de test diode doivent se faire
hors-tension.
Pour effectuer un test de diode, procédez comme suit :
15. Positionnez le commutateur sur ;

Français
16 - 138
16. Appuyez deux fois sur . Le symbole s’affiche ;
17. Branchez le cordon noir sur la borne COM et le cordon
rouge sur « +» ;
18. Placez les pointes de touche aux bornes du composant ;
La valeur de la tension développée s’affiche à l’écran.
3.1.5 Mesure de capacité
Attention : toutes les mesures de capacités doivent se faire
hors-tension. Respectez les polarités de branchement (+ à la
borne rouge, - à la borne noire).
Pour mesurer la capacité, procédez comme suit :
19. Assurez-vous que la capacité à mesurer soit déchargée ;
20. positionnez le commutateur sur ;
21. Branchez le cordon noir sur la borne COM et le cordon
rouge sur « + » ;
22. Placez les pointes de touche aux bornes du composant.
La valeur de la capacité mesurée s’affiche à l’écran.
Sens direct

Français
17 - 138

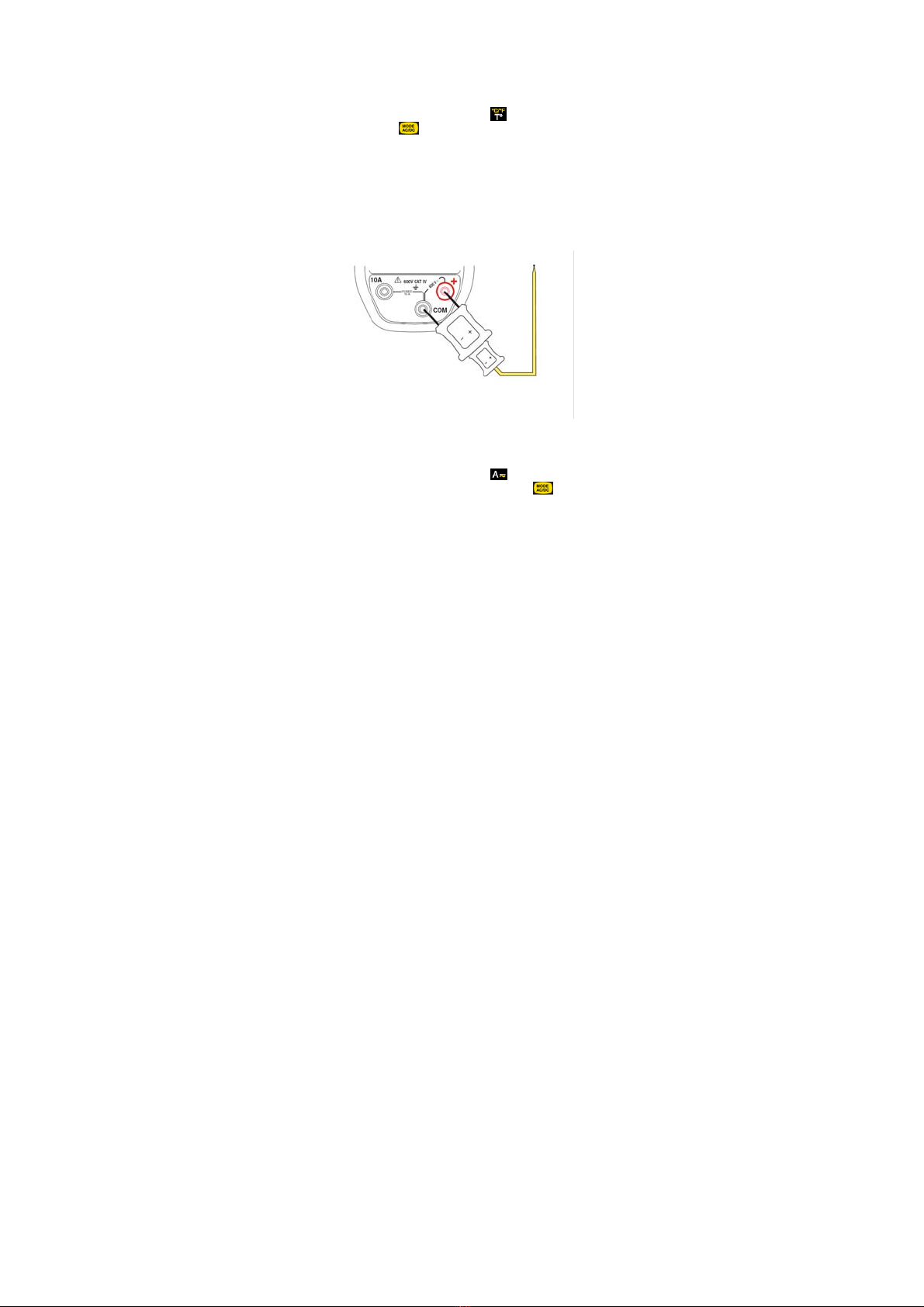

3.1.6 Mesure de température
Pour mesurer la température, procédez comme suit :
23. Positionnez le commutateur sur ;
24. Appuyez sur pour sélectionner l’unité de l’échelle de
température (°C ou °F) ;
Remarque : l’unité affichée par défaut est le °C.
25. Branchez l’adaptateur pour sonde de température (rep.1)
aux bornes COM et « + » en respectant les polarités ;
26. Branchez la sonde de température (rep.2) sur l’adaptateur
en respectant les polarités.
Nota : si sonde non branchée ou coupée, l’afficheur indique
OL.
La valeur de la température du thermocouple s’affiche à l’écran.
3.1.7 Mesure d’intensité
27. Positionnez le commutateur sur ;
28. Sélectionnez AC ou DC en appuyant sur . Par défaut,
l’appareil est en mode DC. En fonction de votre sélection,
l’écran affiche AC ou DC ;
29. Branchez le cordon noir sur la borne COM et le cordon
rouge sur « 10A » ;
30. Connectez le multimètre en série dans le circuit.

Français
18 - 138
La valeur de l’intensité mesurée s’affiche à l’écran.
3.1.8 Non Contact Voltage NCV
31. Positionnez le commutateur sur ;
32. Approchez le C.A 5233 (zone de détection NCV) du (des)
conducteur(s) potentiellement sous tension (présence de
phase) ;
33. Si présence de tension réseau de 230V (modèle Europe),
le rétro-éclairage s’allume en rouge ; dans le cas
contraire, il reste éteint.
3.2 FONCTIONS DES TOUCHES
Les fonctions des touches ,,,, et
sont accessibles par appuis successifs courts ou long. Chaque
appui est validé par un signal sonore.
3.2.1 Touche
Cette touche permet de sélectionner la nature et le mode
d’affichage des mesures ainsi que de désactiver l’arrêt
automatique de l’appareil, au démarrage, en combinaison avec
le commutateur. Un appui maintenu lors du démarrage en
tournant le commutateur de vers n’importe quelle position
désactive l’arrêt automatique. Le symbole n’est pas affiché.
Par défaut, l’arrêt automatique est activé, le symbole est
affiché.
Remarque : le mode DC est activé par défaut.

Français
19 - 138
Chaque appui… … permet
Court
de changer la nature de la mesure
: AC
ou DC.
de sélectionner les modes test de
continuité ou test de diode .
d’afficher la température en degré
Celsius (°C) ou en degré Fahrenheit (°F).
3.2.2 Touche
Cette touche permet de choisir manuellement un calibre de
mesure. Le calibre définit l’étendue de mesure maximale que
l’appareil peut effectuer.
Remarque : le mode Auto-range est activé par défaut.
Chaque appui … … permet
court de changer manuellement le calibre
de mesure (étendue et résolution).
Long
(> 2sec) de revenir en mode Auto-range.
Remarque : les modes test de continuité et test de diode
ne sont pas Auto-range.
3.2.3 Touche
Cette touche permet la mémorisation et l’affichage
successivement des valeurs TRMS courante, maximale et
minimale.
Les touches , , , et , sont inactives en
mode MAX/MIN.
Le mode AUTO est désactivé.

Français
20 - 138
Chaque appui … … permet de
1
er
appui court activer la mémorisation MAX/MIN.
court à chaque appui, de visualiser
successivement la valeur MAX, MIN
et courante.
Remarque : la grandeur MAX est
affichée par défaut.
Long
(> 2 sec) sortir du mode .
3.2.4 Touche
Cette touche permet de maintenir l’affichage de la valeur
mesurée, ainsi que d’activer / désactiver le rétro-éclairage de
l’écran.
Chaque appui … … permet
court de maintenir l’affichage de la
valeur mesurée ;
de sortir du mode .
long
(> 2 sec)
d’activer ou de désactiver le rétro-
éclairage de l’écran.
Nota : le rétro-éclairage s’éteint au
bout de 10 secondes .
3.2.5 Touche
Cette touche permet d’afficher la valeur de la fréquence du
signal alternatif mesuré, ainsi que le rapport cyclique (Duty
Cycle).
Elle est inactive en mode DC.
Chaque appui … … permet
court
d’afficher la valeur de la
fréquence,
d’afficher la valeur du rapport
cyclique (Duty Cycle),
de sortir du mode
