Choetech PD5009 User manual

PD5009
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

2
English
3 –7
Čeština
8 –12
Slovenčina
13 –17
Magyar
18 –22
Deutsch
23 –27

3

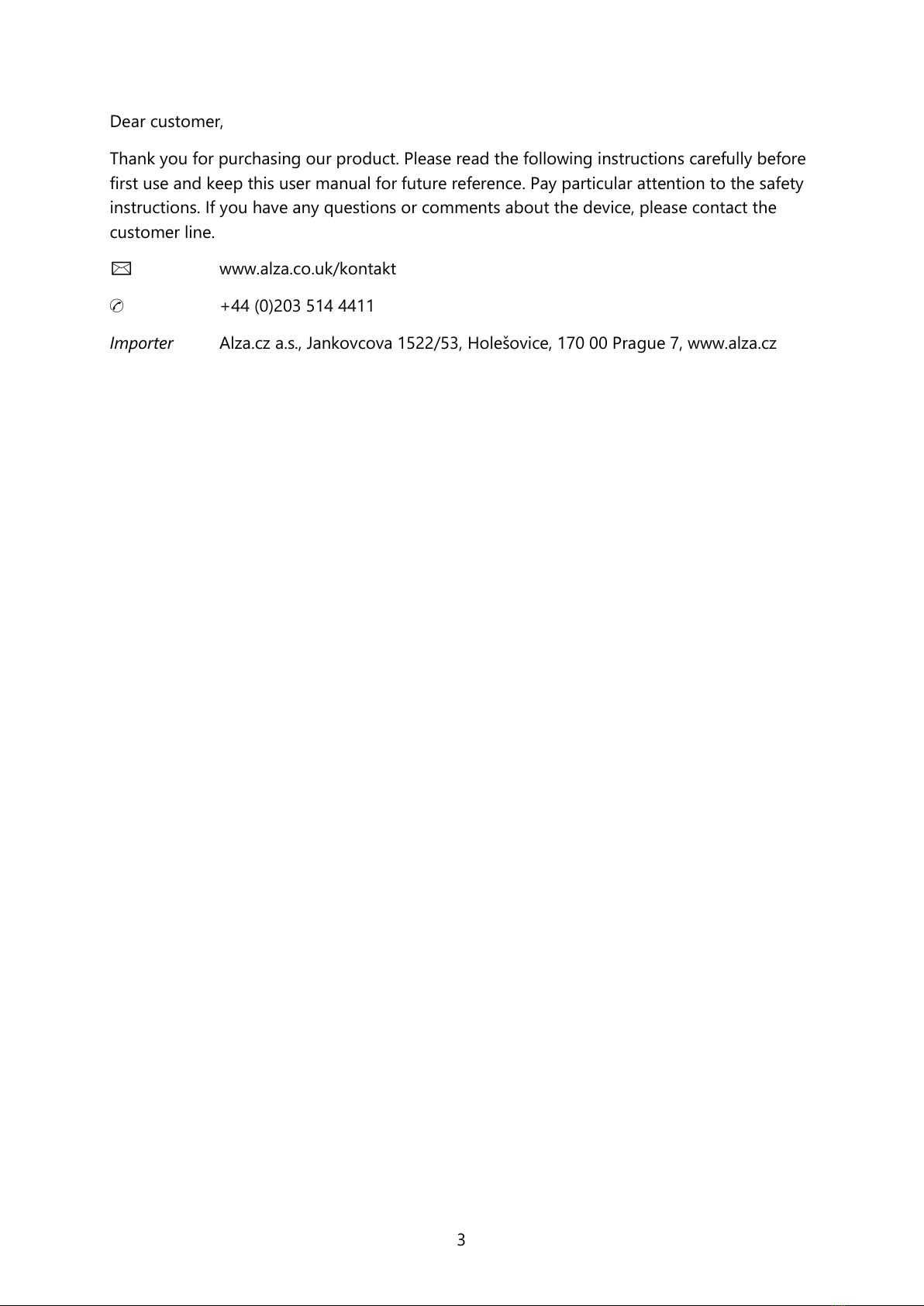

Dear customer,
Thank you for purchasing our product. Please read the following instructions carefully before
first use and keep this user manual for future reference. Pay particular attention to the safety
instructions. If you have any questions or comments about the device, please contact the
customer line.
✉www.alza.co.uk/kontakt
✆[phone]
Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Prague 7, www.alza.cz

4

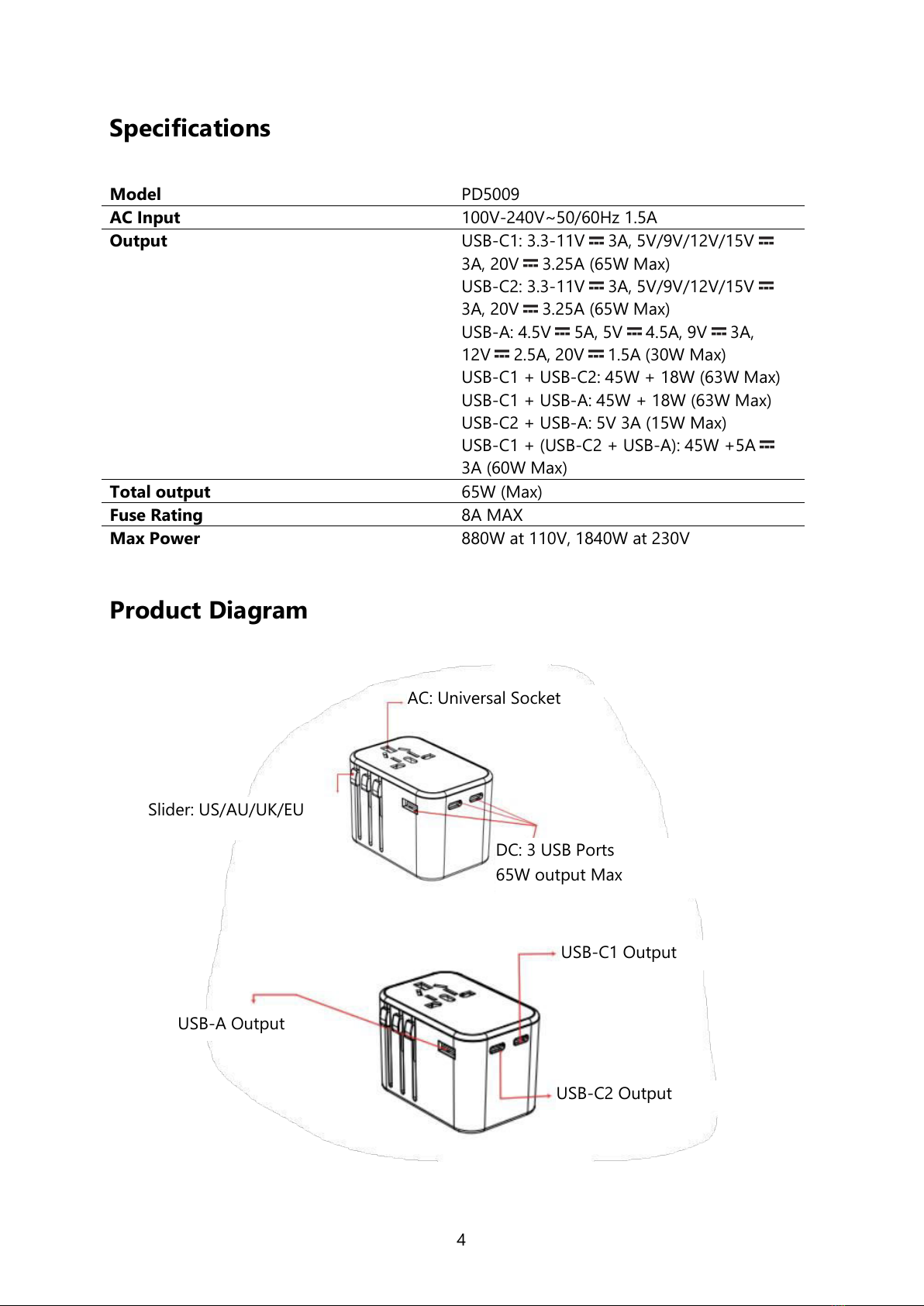

Specifications
Model
PD5009
AC Input
100V-240V~50/60Hz 1.5A
Output
USB-C1: 3.3-11V 3A, 5V/9V/12V/15V
3A, 20V 3.25A (65W Max)
USB-C2: 3.3-11V 3A, 5V/9V/12V/15V
3A, 20V 3.25A (65W Max)
USB-A: 4.5V 5A, 5V 4.5A, 9V 3A,
12V 2.5A, 20V 1.5A (30W Max)
USB-C1 + USB-C2: 45W + 18W (63W Max)
USB-C1 + USB-A: 45W + 18W (63W Max)
USB-C2 + USB-A: 5V 3A (15W Max)
USB-C1 + (USB-C2 + USB-A): 45W +5A
3A (60W Max)
Total output
65W (Max)
Fuse Rating
8A MAX
Max Power
880W at 110V, 1840W at 230V
Product Diagram
AC: Universal Socket
DC: 3 USB Ports
65W output Max
Slider: US/AU/UK/EU
USB-C1 Output
USB-A Output
USB-C2 Output

5

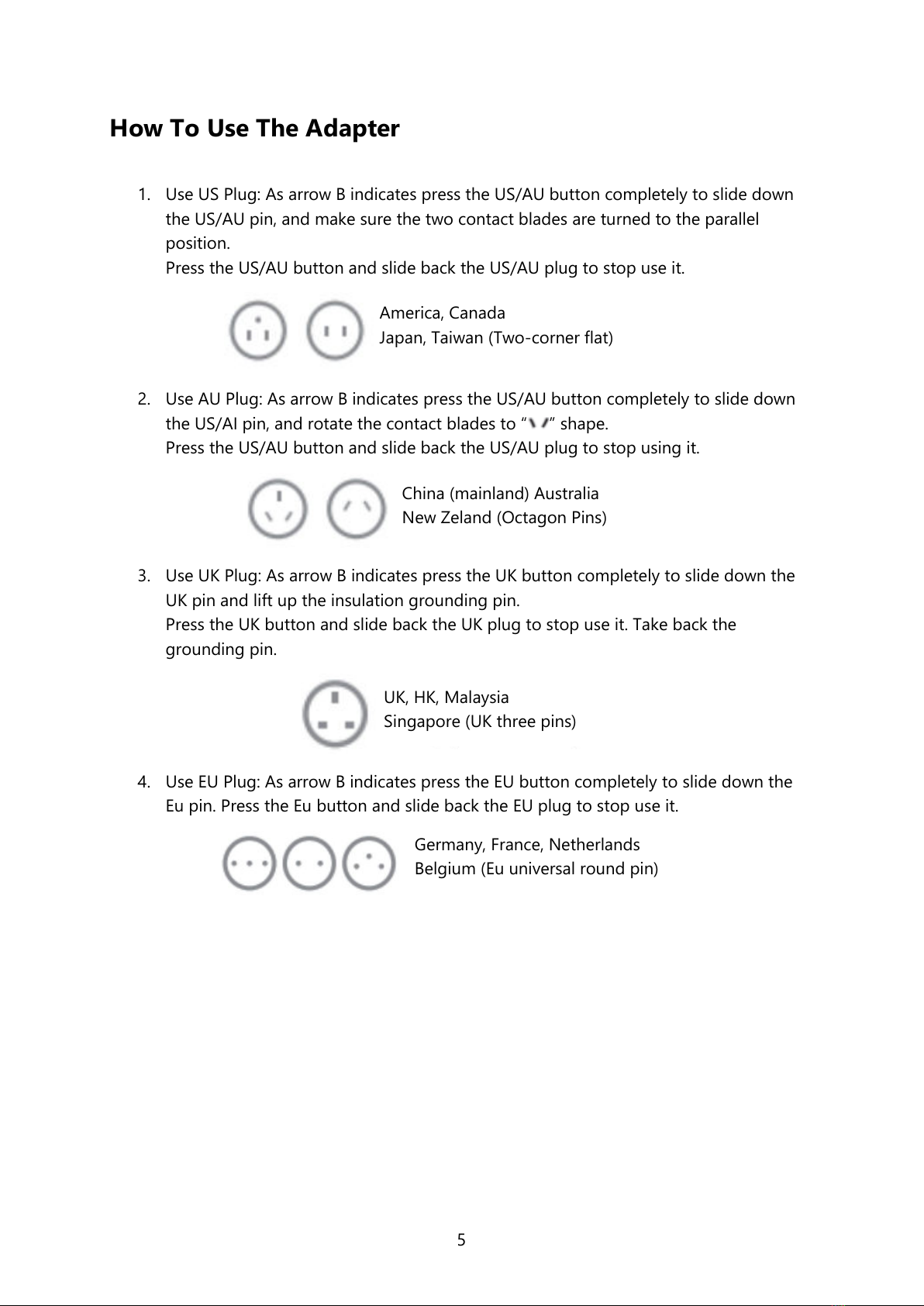

How To Use The Adapter
1. Use US Plug: As arrow B indicates press the US/AU button completely to slide down
the US/AU pin, and make sure the two contact blades are turned to the parallel
position.
Press the US/AU button and slide back the US/AU plug to stop use it.
2. Use AU Plug: As arrow B indicates press the US/AU button completely to slide down
the US/AI pin, and rotate the contact blades to “ ” shape.
Press the US/AU button and slide back the US/AU plug to stop using it.
3. Use UK Plug: As arrow B indicates press the UK button completely to slide down the
UK pin and lift up the insulation grounding pin.
Press the UK button and slide back the UK plug to stop use it. Take back the
grounding pin.
4. Use EU Plug: As arrow B indicates press the EU button completely to slide down the
Eu pin. Press the Eu button and slide back the EU plug to stop use it.
America, Canada
Japan, Taiwan (Two-corner flat)
China (mainland) Australia
New Zeland (Octagon Pins)
UK, HK, Malaysia
Singapore (UK three pins)
Germany, France, Netherlands
Belgium (Eu universal round pin)

6

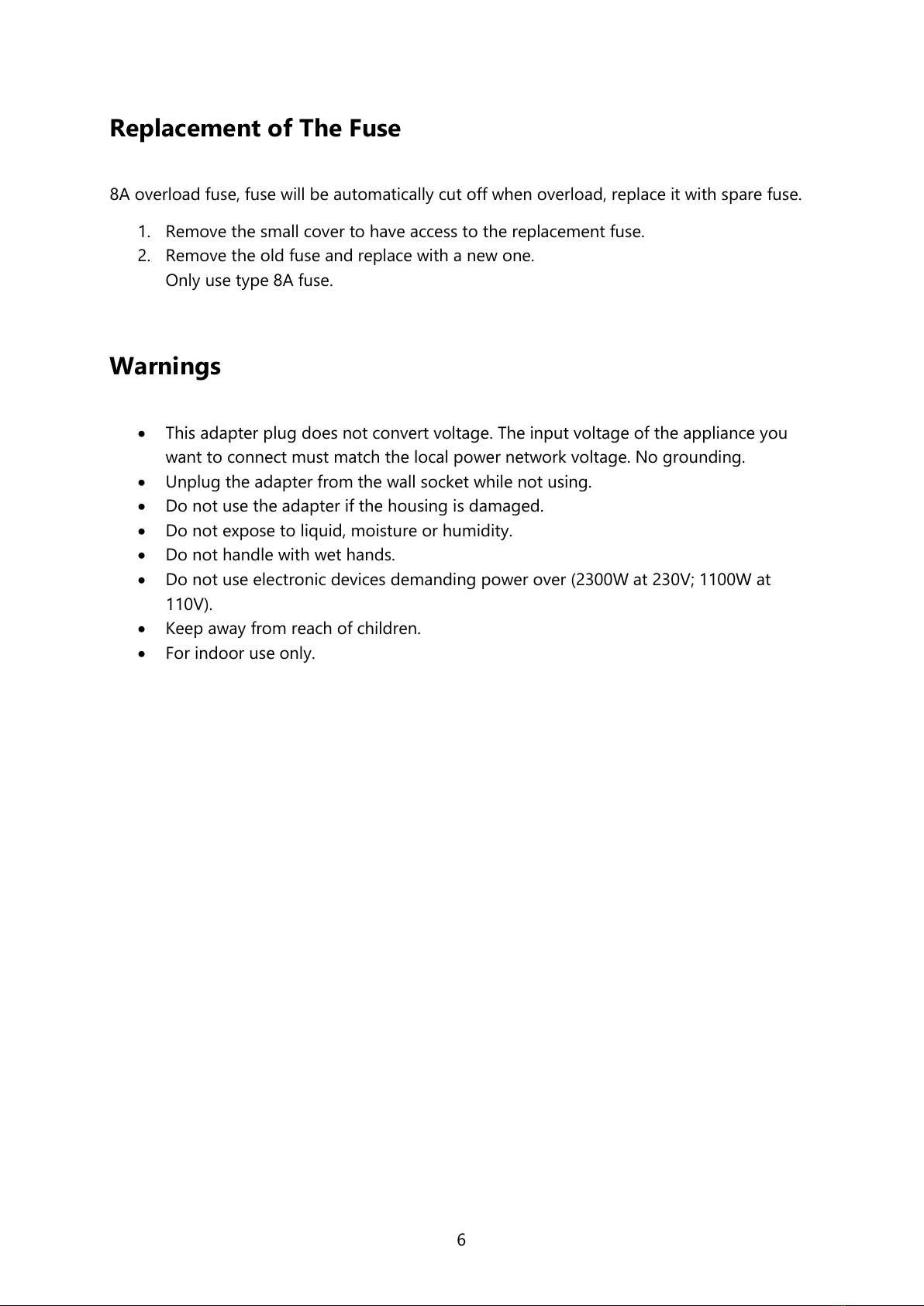

Replacement of The Fuse
8A overload fuse, fuse will be automatically cut off when overload, replace it with spare fuse.
1. Remove the small cover to have access to the replacement fuse.
2. Remove the old fuse and replace with a new one.
Only use type 8A fuse.
Warnings
This adapter plug does not convert voltage. The input voltage of the appliance you
want to connect must match the local power network voltage. No grounding.
Unplug the adapter from the wall socket while not using.
Do not use the adapter if the housing is damaged.
Do not expose to liquid, moisture or humidity.
Do not handle with wet hands.
Do not use electronic devices demanding power over (2300W at 230V; 1100W at
110V).
Keep away from reach of children.
For indoor use only.

7
EU Declaration of Conformity
This equipment is in compliance with the essential requirements and other relevant
provisions of EU directives.

8
Vážený zákazníku,
Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě
přečtěte následující pokyny a uschovejte si tento návod k použití pro budoucí použití. Zvláštní
pozornost věnujte bezpečnostním pokynům. Pokud máte k přístroji jakékoli dotazy nebo
připomínky, obraťte se na zákaznickou linku.
✉www.alza.cz/kontakt
✆[phone]
Dovozce Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

9
Specifikace
Model
PD5009
Vstup střídavého proudu
100 V-240 V~50/60 Hz 1,5 A
Výstup
USB-C1: 3,3-11 V 3 A, 5 V/9 V/12 V/15 V
3 A, 20 V 3,25 A (max. 65 W)
USB-C2: 3,3-11 V 3 A, 5 V/9 V/12 V/15 V
3 A, 20 V 3,25 A (max. 65 W)
USB-A: 4,5 V 5 A, 5 V 4,5 A, 9 V 3 A,
12 V 2.5 A, 20 V 1,5 A (max. 30 W)
USB-C1 + USB-C2: 45 W + 18 W (max. 63 W)
USB-C1 + USB-A: 45 W + 18 W (max. 63 W)
USB-C2 + USB-A: 5 V 3 A (max. 15 W)
USB-C1 + (USB-C2 + USB-A): 45 W + 5 A 3 A
(max. 60 W)
Celková produkce
65 W (max.)
Jmenovitá hodnota pojistky
8A MAX
Maximální výkon
880 W při 110 V, 1840 W při 230 V
Schéma produktu
AC: univerzální zásuvka
DC: 3 porty USB
Max. výkon 65 W
Posuvník: US/AU/UK/EU
Výstup USB-C1
Výstup USB-A
Výstup USB-C2

10
Jak používat adaptér
1. Použijte americkou zástrčku: Stiskněte tlačítko US/AU tak, aby se kolík US/AU posunul
dolů, a ujistěte se, že jsou obě kontaktní planžety otočeny do paralelní polohy.
Stiskněte tlačítko US/AU a zasuňte zpět zástrčku US/AU, abyste ji přestali používat.
2. Použijte zástrčku AU: Jak ukazuje šipka B, stiskněte tlačítko US/AU tak, aby se kolík
US/AI posunul dolů, a otočte kontaktní břity do tvaru " ".
Stiskněte tlačítko US/AU a zasuňte zpět zástrčku US/AU, abyste ji přestali používat.
3. Použijte britskou zástrčku: Jak ukazuje šipka B, stiskněte tlačítko UK tak, abyste
zasunuli kolík UK a zvedli izolační uzemňovací kolík.
Stiskněte tlačítko UK a zasuňte zástrčku UK zpět, abyste ji přestali používat. Vezměte
zpět uzemňovací kolík.
4. Použijte zástrčku EU: Podle šipky B stiskněte tlačítko EU tak, aby se kolík EU zasunul
dolů. Stiskněte tlačítko EU a zasuňte zástrčku EU zpět, abyste ji přestali používat.
Amerika, Kanada
Japonsko, Tchaj-wan (dvouúhelníková plocha)
Čína (pevnina) Austrálie
Nový Zéland (osmihranné kolíky)
Velká Británie, Hongkong, Malajsie
Singapur (Velká Británie tři kolíky)
Německo, Francie, Nizozemsko
Belgie (univerzální kulatý kolík EU)

11

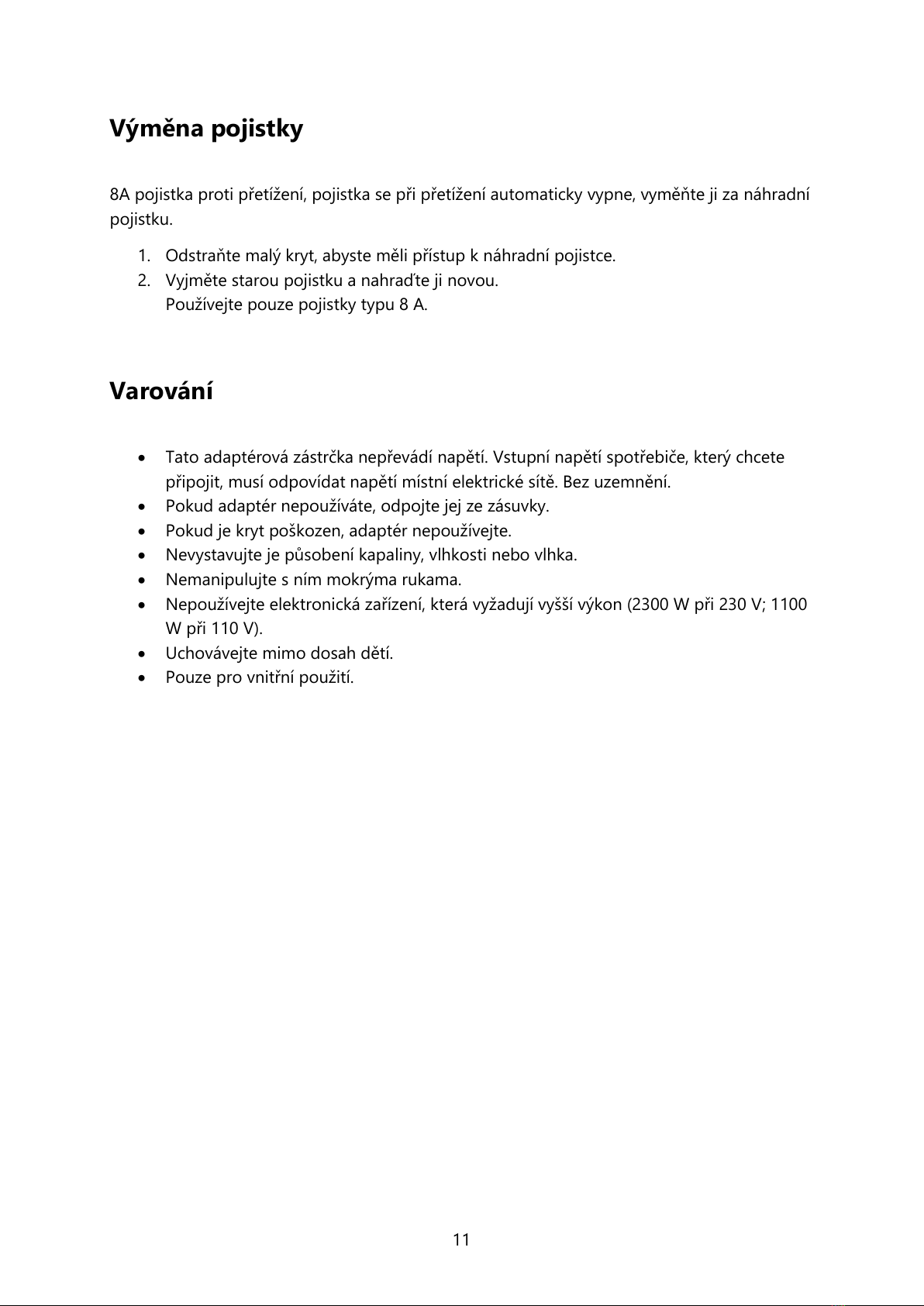

Výměna pojistky
8A pojistka proti přetížení, pojistka se při přetížení automaticky vypne, vyměňte ji za náhradní
pojistku.
1. Odstraňte malý kryt, abyste měli přístup k náhradní pojistce.
2. Vyjměte starou pojistku a nahraďte ji novou.
Používejte pouze pojistky typu 8 A.
Varování
Tato adaptérová zástrčka nepřevádí napětí. Vstupní napětí spotřebiče, který chcete
připojit, musí odpovídat napětí místní elektrické sítě. Bez uzemnění.
Pokud adaptér nepoužíváte, odpojte jej ze zásuvky.
Pokud je kryt poškozen, adaptér nepoužívejte.
Nevystavujte je působení kapaliny, vlhkosti nebo vlhka.
Nemanipulujte s ním mokrýma rukama.
Nepoužívejte elektronická zařízení, která vyžadují vyšší výkon (2300 W při 230 V; 1100
W při 110 V).
Uchovávejte mimo dosah dětí.
Pouze pro vnitřní použití.

12
EU prohlášení o shodě
Toto zařízení je v souladu se základními požadavky a dalšími příslušnými ustanoveními
směrnic EU.

13

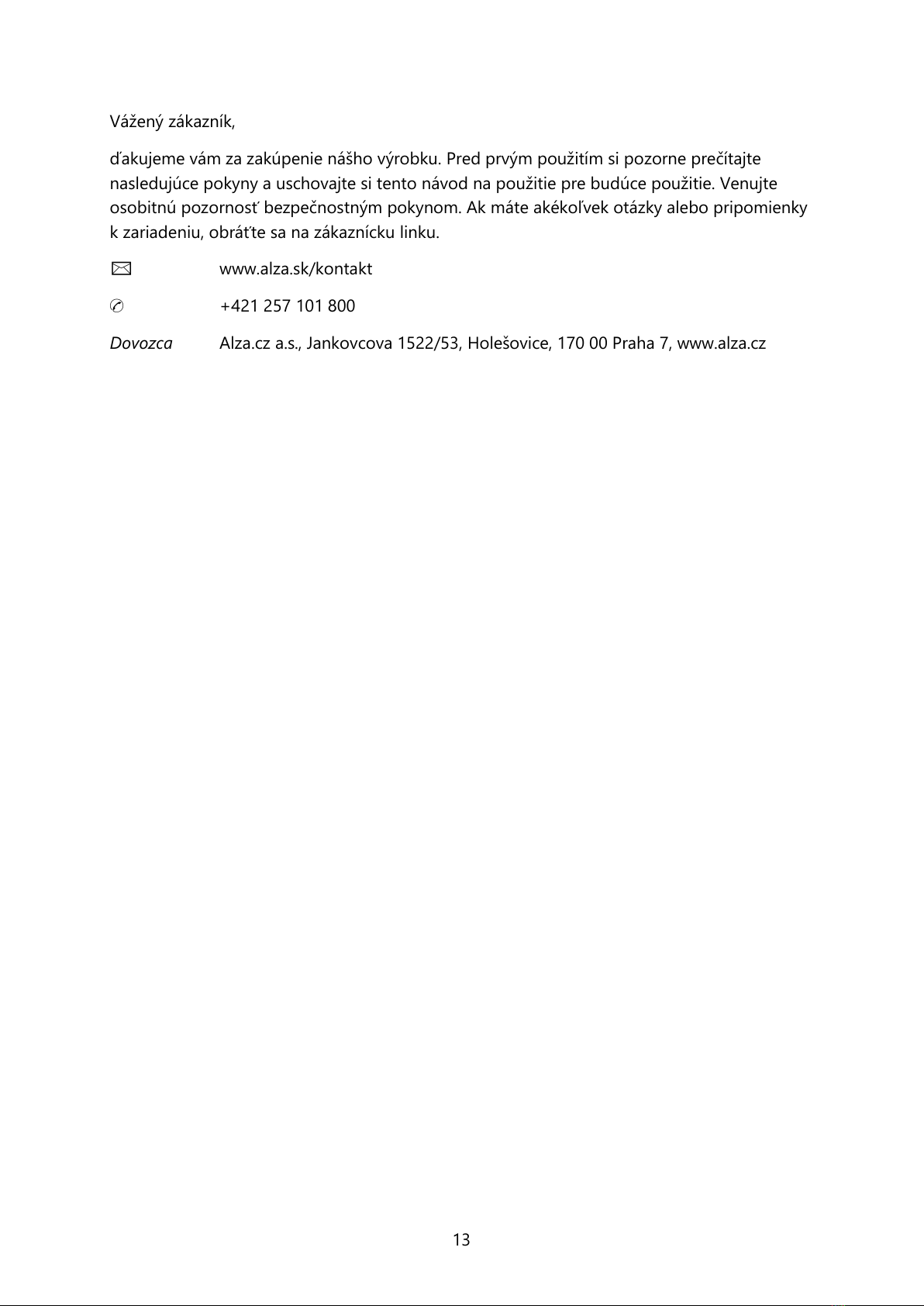

Vážený zákazník,
ďakujeme vám za zakúpenie nášho výrobku. Pred prvým použitím si pozorne prečítajte
nasledujúce pokyny a uschovajte si tento návod na použitie pre budúce použitie. Venujte
osobitnú pozornosť bezpečnostným pokynom. Ak máte akékoľvek otázky alebo pripomienky
k zariadeniu, obráťte sa na zákaznícku linku.
✉www.alza.sk/kontakt
✆[phone]
Dovozca Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

14
Špecifikácia
Model
PD5009
Vstup striedavého prúdu
100V-240V~50/60Hz 1,5A
Výstup
USB-C1: 3,3-11V 3A, 5V/9V/12V/15V 3A,
20V 3,25A (max. 65W)
USB-C2: 3,3-11V 3A, 5V/9V/12V/15V 3A,
20V 3,25A (max. 65W)
USB-A: 4,5V 5A, 5V 4,5A, 9V 3A,
12V 2.5A, 20V 1,5A (max. 30W)
USB-C1 + USB-C2: 45W + 18W (max. 63W)
USB-C1 + USB-A: 45W + 18W (max. 63W)
USB-C2 + USB-A: 5V 3A (max. 15W)
USB-C1 + (USB-C2 + USB-A): 45W +5A 3A
(max. 60W)
Celkový výkon
65 W (max.)
Menovitá hodnota poistky
8A MAX
Maximálny výkon
880 W pri 110 V, 1840 W pri 230 V
Schéma produktu
AC: univerzálna zásuvka
DC: 3 porty USB
Max. výstup 65 W
Posuvník: US/AU/UK/EU
Výstup USB-C1
Výstup USB-A
Výstup USB-C2

15
Ako používať adaptér
1. Použite americkú zástrčku: Stlačte tlačidlo US/AU úplne, aby ste zasunuli kolík US/AU,
a uistite sa, že sú obe kontaktné čepele otočené do paralelnej polohy.
Stlačte tlačidlo US/AU a zasuňte späť zástrčku US/AU, aby ste ju prestali používať.
2. Použite zástrčku AU: Ako ukazuje šípka B, stlačte tlačidlo US/AU úplne, aby sa kolík
US/AI posunul nadol, a otočte kontaktné čepele do tvaru " ".
Stlačte tlačidlo US/AU a zasuňte späť zástrčku US/AU, aby ste ju prestali používať.
3. Použite britskú zástrčku: Ako ukazuje šípka B, stlačte tlačidlo UK úplne, aby ste
zasunuli kolík UK a zdvihli izolačný uzemňovací kolík.
Stlačte tlačidlo UK a zasuňte späť zástrčku UK, aby ste ju prestali používať. Vezmite
späť uzemňovací kolík.
4. Používajte zástrčku EÚ: Ako ukazuje šípka B, úplne stlačte tlačidlo EÚ, aby ste zasunuli
kolík Eu. Stlačte tlačidlo Eu a zasuňte späť zástrčku EU, aby ste ju prestali používať.
Amerika, Kanada
Japonsko, Taiwan (dvojuholníková
plochá)
Čína (pevnina) Austrália
Nový Zéland (osemhranné špendlíky)
Veľká Británia, Hongkong, Malajzia
Singapur (Spojené kráľovstvo tri kolíky)
Nemecko, Francúzsko, Holandsko
Belgicko (univerzá lny okrúhly kolík Eu)

16
Výmena poistky
8 A poistka proti preťaženiu, poistka sa pri preťažení automaticky vypne, vymeňte ju za
náhradnú poistku.
1. Odstráňte malý kryt, aby ste mali prístup k náhradnej poistke.
2. Odstráňte starú poistku a nahraďte ju novou.
Používajte iba poistku typu 8 A.
Varovanie
Táto zástrčka adaptéra neprevádza napätie. Vstupné napätie spotrebiča, ktorý chcete
pripojiť, musí zodpovedať napätiu miestnej elektrickej siete. Bez uzemnenia.
Ak adaptér nepoužívate, odpojte ho zo zásuvky.
Ak je kryt poškodený, adaptér nepoužívajte.
Nevystavujte ho pôsobeniu kvapalín, vlhkosti alebo vlhkosti.
Nemanipulujte s mokrými rukami.
Nepoužívajte elektronické zariadenia vyžadujúce vyšší výkon (2 300 W pri 230 V; 1 100
W pri 110 V).
Uchovávajte mimo dosahu detí.
Len na použitie v interiéri.

17
EÚ prehlásenie o zhode
Toto zariadenie je v súlade so základnými požiadavkami a ďalšími príslušnými ustanoveniami
smerníc EÚ.

18
Kedves vásárló,
Köszönjük, hogy megvásárolta termékünket. Kérjük, az első használat előtt figyelmesen
olvassa el az alábbi utasításokat, és őrizze meg ezt a használati útmutatót a későbbi
használatra. Fordítson különös figyelmet a biztonsági utasításokra. Ha bármilyen kérdése
vagy észrevétele van a készülékkel kapcsolatban, kérjük, forduljon az ügyfélvonalhoz.
✉www.alza.hu/kapcsolat
✆[phone]
Importőr Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Prága 7, www.alza.cz

19
Műszaki adatok
Modell
PD5009
AC bemenet
100V-240V~50/60Hz 1.5A
Kimenet
USB-C1: 3,3-11V 3A, 5V/9V/12V/15V 3A,
20V 3,25A (65W Max)
USB-C2: 3,3-11V 3A, 5V/9V/12V/15V 3A,
20V 3,25A (65W Max)
USB-A: 4,5V 5A, 5V 4,5A, 9V 3A,
12V 2.5A, 20V 1,5A (30W Max)
USB-C1 + USB-C2: 45W + 18W (63W Max)
USB-C1 + USB-A: 45W + 18W (63W Max)
USB-C2 + USB-A: 5V 3A (15W Max)
USB-C1 + (USB-C2 + USB-A): 45W +5A 3A
(60W Max) 3A (60W Max)
Teljes kibocsátás
65W (Max)
Biztosíték értékelése
8A MAX
Maximális teljesítmény
880W 110V-on, 1840W 230V-on
Termék diagram
AC: univerzális aljzat
DC: 3 USB port
65W kimenet Max.
Csúszka: US/AU/UK/EU
USB-C1 kimenet
USB-A kimenet
USB-C2 kimenet

20

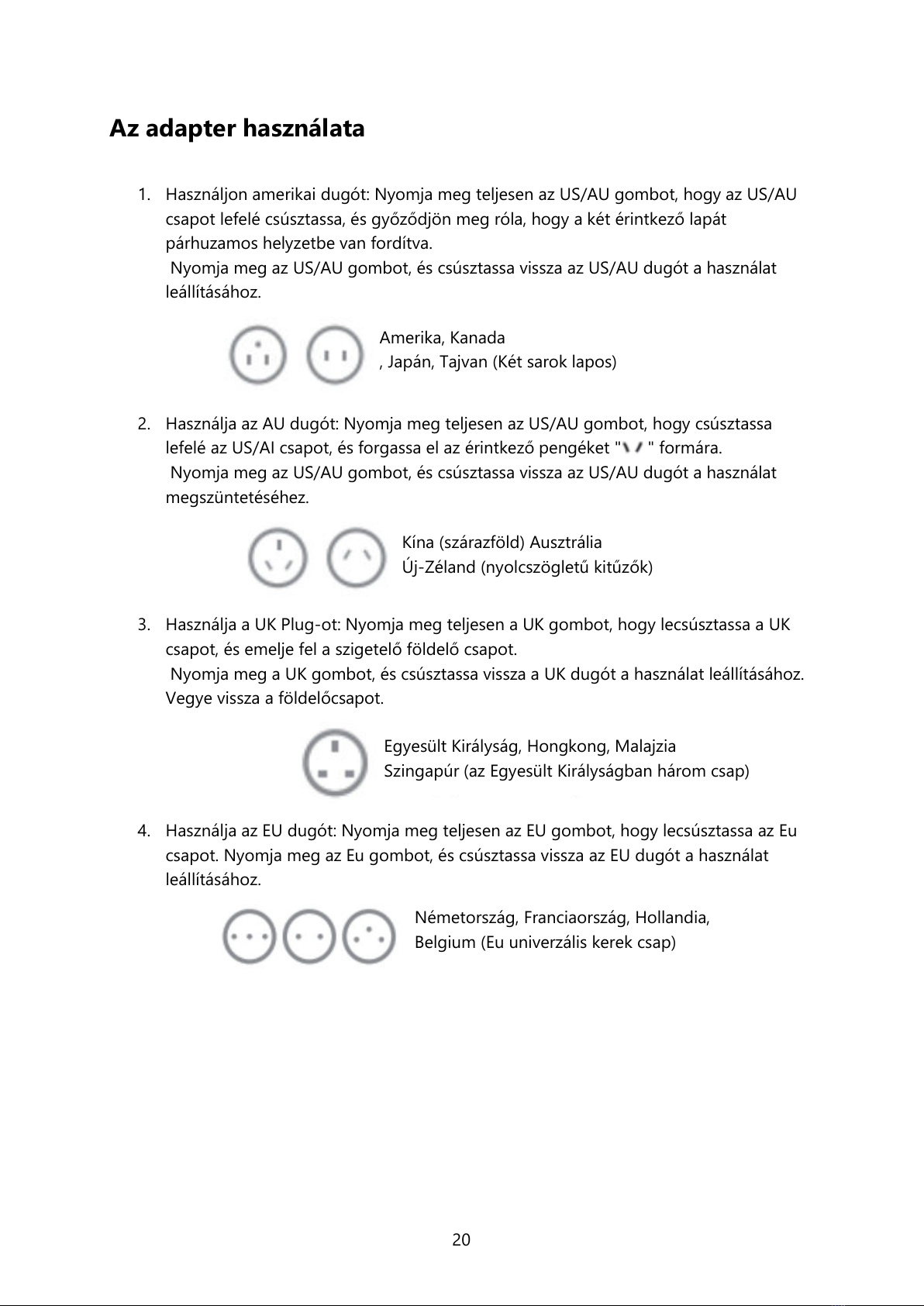

Az adapter használata
1. Használjon amerikai dugót: Nyomja meg teljesen az US/AU gombot, hogy az US/AU
csapot lefelé csúsztassa, és győződjön meg róla, hogy a két érintkező lapát
párhuzamos helyzetbe van fordítva.
Nyomja meg az US/AU gombot, és csúsztassa vissza az US/AU dugót a használat
leállításához.
2. Használja az AU dugót: Nyomja meg teljesen az US/AU gombot, hogy csúsztassa
lefelé az US/AI csapot, és forgassa el az érintkező pengéket " " formára.
Nyomja meg az US/AU gombot, és csúsztassa vissza az US/AU dugót a használat
megszüntetéséhez.
3. Használja a UK Plug-ot: Nyomja meg teljesen a UK gombot, hogy lecsúsztassa a UK
csapot, és emelje fel a szigetelő földelő csapot.
Nyomja meg a UK gombot, és csúsztassa vissza a UK dugót a használat leállításához.
Vegye vissza a földelőcsapot.
4. Használja az EU dugót: Nyomja meg teljesen az EU gombot, hogy lecsúsztassa az Eu
csapot. Nyomja meg az Eu gombot, és csúsztassa vissza az EU dugót a használat
leállításához.
Amerika, Kanada
, Japán, Tajvan (Két sarok lapos)
Kína (szárazföld) Ausztrália
Új-Zéland (nyolcszögletű kitűzők)
Egyesült Királyság, Hongkong, Malajzia
Szingapúr (az Egyesült Királyságban három csap)
Németország, Franciaország, Hollandia,
Belgium (Eu univerzális kerek csap)
