CIFIAL TH400 User manual

www.cifial.pt | [email protected]
www.cifialusa.com
www.cifial.co.uk | [email protected]
www.cifial.pl | [email protected]
www.cifial.es | [email protected]
55 [2,2]
166
[6,5]
8,5 [0,3]
75,5 [3]
20,5 [0,8]
SCALE 1:2
TH400 427 655 XXX
Por favor entregue todas as especificações que acompanham o produto ao seu proprietário.
Nota/Note:
xxx representa diferentes acabamentos
xxx represents different finishes
Please leave all leaflets with the building owner to file for future reference.
981T4009D-00
12910T4-XXX
Porta Rolo
Toilet Paper Holder
dimensões/dimensions: mm
Instruções de instalação / Installation Instructions
Instalador/Installer:

www.cifial.pt | [email protected]
www.cifialusa.com
www.cifial.co.uk | [email protected]
www.cifial.pl | [email protected]
www.cifial.es | [email protected]
Desenho / DrawingCódigo / ReferenceMaterialQuant.Designação / Description#
5020149 naodefinida 1 pf cb emb pl fd DIN963 M5x12-CuZn1
- 5710426 SS 1 chapa fixação acessórios TH 4002
------- 5410063 NYLON 2 bucha nylon 6x303
6111064 1240423-XXX CuZn40Pb2 1 varão porta-rolo TH 4004
9111062 1240420-XXX - 1 roseta acessórios TH 4005
95E0088 5410061 ----- 2 bucha Toggler TB (9-13mm)6
5010014 2 pf autrsc DIN7981 ST 4.2x32 C-Z7
50030M40100 INOX 1 perno DIN-914 M4x10 c/ponta conica,inox8

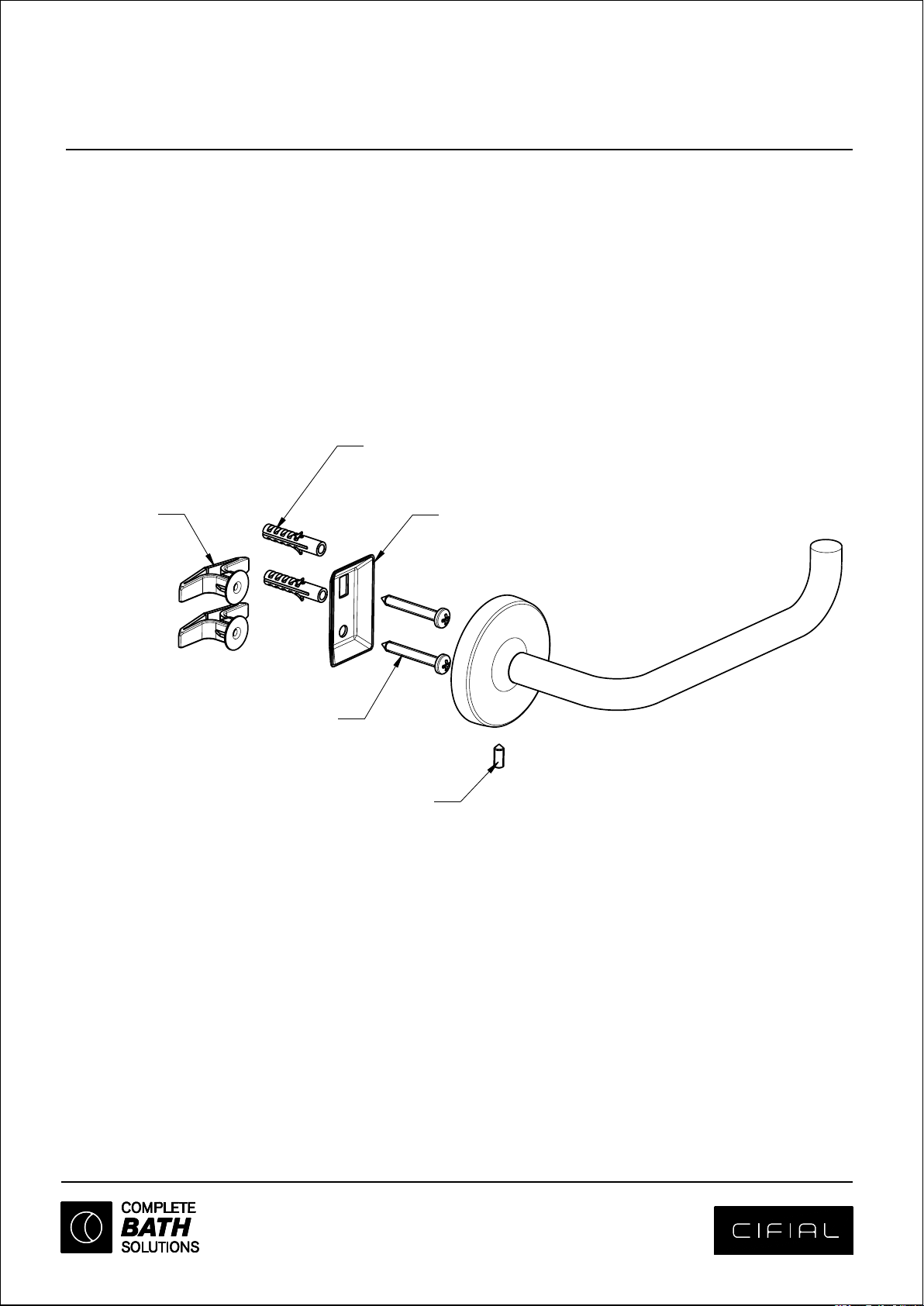

SCALE 11:20
Bucha
Anchor
5410063 (x2)
Bucha Toggler
Toggler Anchor
5410061 (x2)
Chapa Fixação
Fixing Plate
5710426 (X1)
Parafuso 4.2x38
4.2x38 Screw
5010014 (X2)
Perno M4x10
M4x10 Screw
50030M40100 (X1)
Alternativa:
pf autrsc DIN7981 ST 4.2x38 C-Z
Por favor entregue todas as especificações que acompanham o produto ao seu proprietário.
Nota/Note:
xxx representa diferentes acabamentos
xxx represents different finishes
Please leave all leaflets with the building owner to file for future reference.
981T4009D-00
12910T4-XXX
TH400
Porta Rolo
Toilet Paper Holder
427 655 XXX
Desenho NºCódigoMaterialQuant.
Designaçao curta
Designação curta _en
Peça Nº
5020149 naodefinida 1
- 5710426 SS 1
Chapa
Plate
------- 5410063 NYLON 2
6111064 1240423-XXX CuZn40Pb2 1
9111062 1240420-XXX - 1
95E0088 5410061 ----- 2
5010014 2
50030M40100 INOX 1
Desenho NºCódigoMaterialQuant.
Designaçao curta
Designação curta _en
Peça Nº
5020149 naodefinida 1
- 5710426 SS 1
Chapa
Plate
------- 5410063 NYLON 2
6111064 1240423-XXX CuZn40Pb2 1
9111062 1240420-XXX - 1
95E0088 5410061 ----- 2
5010014 2
50030M40100 INOX 1
Instruções de instalação / Installation Instructions
Instalador/Installer:
