claber Aquauno LOGICA User manual

AQUAUNO LOGICA - AQUAUNO LOGICA BALCONY - AQUAUNO LOGICA PLUS - ECO-LOGIC
1
Guida all’utilizzo
User manual
Guide d’utilisation
INSTALLAZIONE. Collegare il programmatore al rubinetto e raccordarlo all’impianto. Non installare il programmatore all’interno di pozzetti, sotto il livello
del terreno o all’interno di edici. Non usare il programmatore con sostanze chimiche o liquidi diversi dall’acqua. Non impiegare il programmatore con
pressioni di esercizio inferiori a 0,5 bar (7,3 psi) o superiori a 10 bar (145 psi).
INSTALLATION. Connect the timer to a tap and connect it to the system. Do not install the water timer inside valve boxes, below ground level or indoors.
Do not use the water timer with chemicals or liquids other than water. Do not use the water timer with operating pressures lower than 0.5 bar (7.3 psi) or
higher than 10 bar (145 psi).
INSTALLATION. Raccordez le programmateur au robinet et raccordez-le à l'installation. N'installez pas le programmateur à l'intérieur de regards, sous le
niveau du terrain ou dans des bâtiments. N'utilisez pas le programmateur avec des substances chimiques ou liquides autres que l'eau. N'utilisez pas le
programmateur avec des pressions d'exercice inférieures à 0,5 bar (7,3 psi) ou supérieures à 10 bar (145 psi).
INSTALLATION. Schließen Sie den Bewässerungscomputer an den Wasserhahn an und verbinden Sie ihn mit der Anlage. Installieren Sie den
Bewässerungscomputer nicht in Ventilbox underirdisch oder in Gebäuden. Verwenden Sie das Bewässerungscomputer nicht mit chemischen Substanzen
oder anderen Flüssigkeiten als Wasser. Verweden Sie des Bewässerungscomputer nicht mit einem Betriebsdruck von unter 0,5 bar (7,3 psi) oder über 10
bar (145 psi).
INSTALACIÓN. Conecte el programador al grifo y al sistema. No instale el programador dentro de arquetas, bajo el nivel del terreno o en el interior de
edicios. No utilice el programador con sustancias químicas/líquidos distintos del agua. No emplee el programador con presiones de trabajo inferiores a
0,5 bar (7,3 psi) o superiores a 10 bar (145 psi).
MONTAZ. Podłączyć programator do kranu i podłączyć go do systemu. Nie instalować programatora w studzienkach, pod poziomem ziemi ani wewnątrz
budynków. Nie zasilać programatora ze źródeł innych niż zalecane. Nie używać programatora przy ciśnieniach roboczych poniżej 0,5 bar (7,3 psi) ani
przekraczających 10 bar (145 psi).
8419 - 8422 - 8444 - 8446 - 8932
Per programmatori (codice): - For timers (code): - Pour les programmateurs (code): - Für Bewässerungscomputer (Art.): - Para programadores (código): - W przypadku
programatorów (kod):
IT
UK
FR
DE
ES
PL
IT
UK
FR
Benuttzzerrhandbucch
Guía de uso
Instrukcja obsługi
DE
ES
PL
1
2
click!
1 2 3

AQUAUNO LOGICA - AQUAUNO LOGICA BALCONY - AQUAUNO LOGICA PLUS - ECO-LOGIC
2

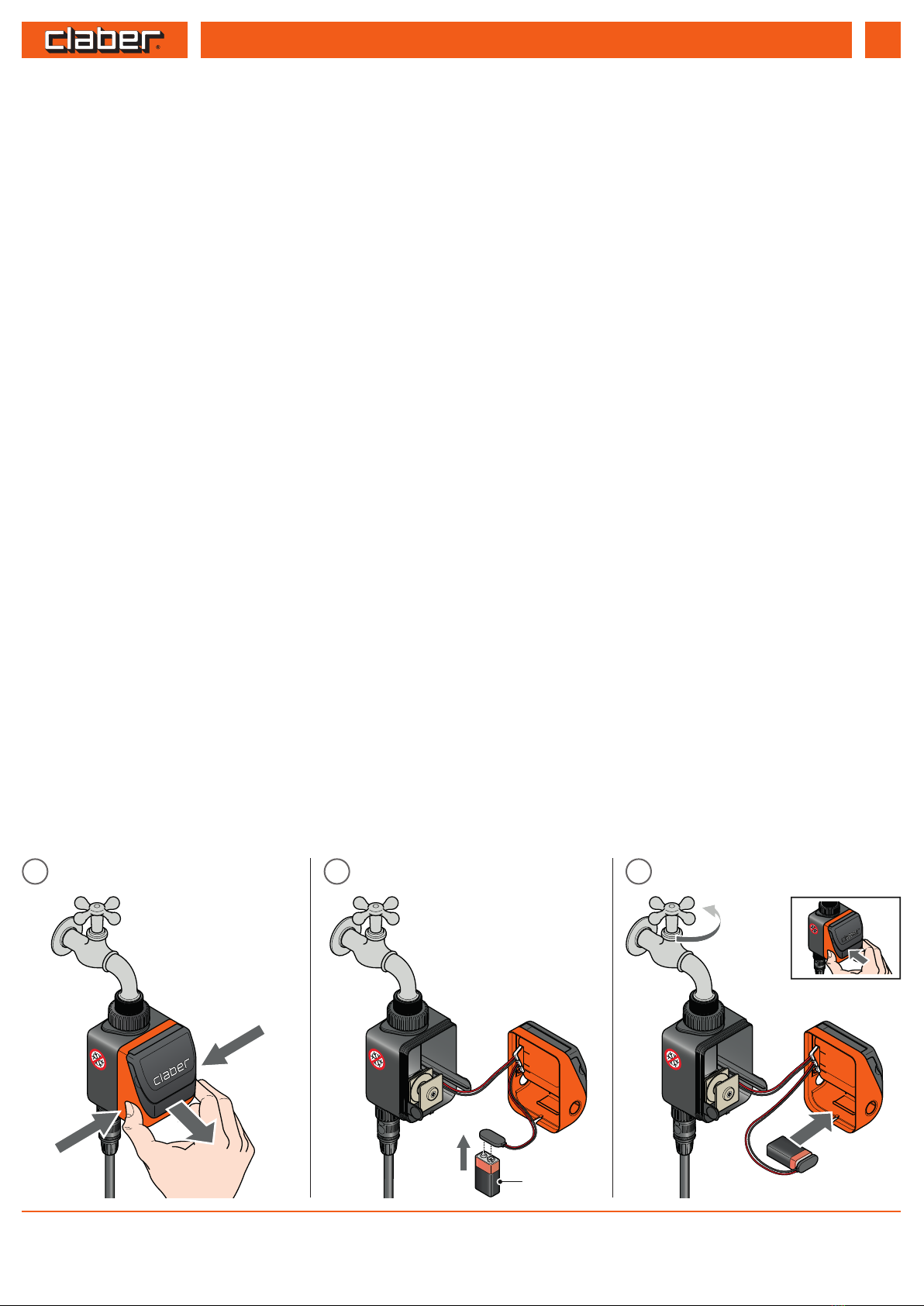

INSERIMENTO BATTERIA. Premere i due pulsanti laterali per aprire il programmatore e inserire una batteria alcalina da 9V, nuova e di marca.
Importante: ricordarsi di aprire il rubinetto dell’acqua.
FITTING THE BATTERY. Press the two side buttons to open the timer and insert a new, branded 9V alkaline battery.
Important: remember to turn on the water tap.
REMPLACER LA PILE. Appuyez sur les deux boutons latéraux pour ouvrir le programmateur et insérez une pile alcaline de 9V, neuve et de marque.
Attention: ne pas oublier d'ouvrir le robinet d'eau.
EINLEGEN DIE BATTERIE. Betätigen Sie die beiden seitlichen Tasten, um den Bewässerungscomputer zu önen und setzen Sie ein neue Alkaline 9 V
Markenbatterie ein.
Wichtig: Denken Sie daran, den Wasserhahn zu önen.
COLOCACIÓN DE LA PILA. Pulse los dos botones laterales para abrir el programador y coloque una pila alcalina de 9 V, nueva y de marca.
Atención: acuérdese de abrir el grifo del agua.
WKŁADANIE BATERII. Nacisnąć dwa boczne przyciski, aby otworzyć sterownik i włożyć nową, markową baterię alkaliczną 9 V.
Wazne: pamietac o odkreceniu kranu z woda!
8419 - 8422 - 8444 - 8446 - 8932
Per programmatori (codice): - For timers (code): - Pour les programmateurs (code): - Für Bewässerungscomputer (Art.): - Para programadores (código): - W przypadku
programatorów (kod):
IT
UK
FR
DE
ES
PL
VALVOLA
BATTERY
RAIN SENSOR
9 V
Alkaline
VALVOLA
BATTERY
RAIN SENSOR
9V
Alcaline
NEW!
11
2
ON!
3
1
2
123

AQUAUNO LOGICA - AQUAUNO LOGICA BALCONY - AQUAUNO LOGICA PLUS - ECO-LOGIC
3
UTILIZZO - Programmazione dell’irrigazione. Le caratteristiche di tutti i programmi sono riassunte in uno elenco riportato sul coperchio di protezione.
Ciascun programma ha preimpostati la durata dell’irrigazione (quanto irrigare) e la frequenza dell’irrigazione (ogni quanto tempo irrigare); entrambi i
parametri non sono modicabili.
USE - Programming the timer. All of the programme characteristics are summarised in a list provided on the protective cover. Each programme has a
pre-set irrigation run time (i.e. how long to irrigate for) and frequency (i.e. how often to irrigate). Neither of these settings can be changed.
UTILISATION - Programmation de l’arrosage. Les caractéristiques de tous les programmes sont résumées dans une liste reportée sur le couvercle de
protection. Chaque programme a la durée de l'arrosage (combien arroser) et la fréquence de l'arrosage (tous les combien arroser) prédénies; les deux
paramètres ne sont pas modiables.
GEBRAUCH - Programmierung der Bewässerung. Auf dem Schutzdeckel nden Sie eine Übersicht mit den Eigenschaften aller Programme. Für jedes
Programm sind die Bewässerungsdauer (wie lang bewässert wird) und die Bewässerungshäugkeit (in welchen zeitlichen Abständen bewässert wird)
voreingestellt; beide Parameter können nicht geändert werden.
USO - Programación del riego. Las características de todos los programas se resumen en una lista que gura en la tapa de protección. Cada programa
tiene predenidas la duración del riego (cuánto regar) y la frecuencia del riego (cada cuánto tiempo regar); estos dos parámetros no se pueden modicar.
OBSŁUGA - Programowanie nawadniania. Parametry wszystkich programów zostały podsumowane na liście umieszczonej na pokrywie ochronnej.
Każdy program ma ustawiony czas nawadniania (ile nawadniać) i częstotliwość nawadniania (co ile czasu nawadniać): żadnego z tych parametrów nie
można zmieniać.
8419 - 8422 - 8444 - 8446 - 8932
Per programmatori (codice): - For timers (code): - Pour les programmateurs (code): - Für Bewässerungscomputer (Art.): - Para programadores (código): - W przypadku
programatorów (kod):
IT
UK
FR
DE
ES
PL
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
2 min
5 min
10 min
1 min
3 min
5 min
8 min
10 min
15 min
30 min
60 min
5 min
15 min
30 min
60 min
every
every
every
every
every
every
every
every
every
every
every
every
every
every
every
12h
12h
12h
24h
24h
24h
24h
24h
24h
24h
24h
2 days
2 days
3 days
7 days
8422 Aquauno Logica/
8419 Aquauno Logica Plus
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1 min
2 min
5 min
1 min
2 min
3 min
4 min
5 min
6 min
8 min
10 min
15 min
2 min
5 min
8 min
every
every
every
every
every
every
every
every
every
every
every
every
every
every
every
12h
12h
12h
24h
24h
24h
24h
24h
24h
24h
24h
24h
48h
48h
72h
8446 Aquauno Logica
Balcony
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
2 min
5 min
2 min
5 min
10 min
5 min
15 min
30 min
60 min
90 min
30 min
60 min
60 min
90 min
120 min
every
every
every
every
every
every
every
every
every
every
every
every
every
every
every
6h
6h
12h
12h
12h
24h
24h
24h
24h
24h
48h
48h
72h
72h
week
8444 Aquauno Logica/
8932 Eco-Logic
1
2
3
4
5
6
789
10
11
12
13
14
15

AQUAUNO LOGICA - AQUAUNO LOGICA BALCONY - AQUAUNO LOGICA PLUS - ECO-LOGIC
4
UTILIZZO - Programmazione dell’irrigazione. All’ora in cui si desidera che parta l’irrigazione ruotare il selettore sul programma desiderato. Il
programma selezionato si attiva dopo 10 secondi. In Aquauno Logica Plus (codice 8419) un led luminoso verde si accende durante il suo funzionamento.
Con batteria in esaurimento il led apparirà rosso.
USE - Programming the timer. At the time you want irrigation to start, turn the dial to the desired programme. The selected programme starts after 10
seconds. With Aquauno Logica Plus (code 8419), a green LED lights up during operation. When the batteries are running low, the LED is red.
UTILISATION - Programmation de l’arrosage. À l'heure où vous souhaitez que l'arrosage parte, tournez le sélecteur sur le programme souhaité. Le
programme sélectionné s'active après 10 secondes. Sur Aquauno Logica Plus (code 8419) une led lumineuse verte s'allume pendant son fonctionnement.
Avec pile quasiment déchargée, la led apparaîtra de couleur rouge.
GEBRAUCH - Programmierung der Bewässerung. Zu der Uhrzeit, zu der die Bewässerung starten soll, stellen Sie den Drehschalter auf das gewünschte
Programm. Das ausgewählte Programm wird nach 10 Sekunden aktiviert. Beim Aquauno Logica Plus (Art.8419) leuchtet während des Betriebs eine grüne
LED. Wenn die Batterie fast leer ist, leuchtet die LED rot.
USO - Programación del riego. A la hora a la que se desea que comience el riego, gire el selector hasta el programa deseado. El programa seleccionado
se activa al cabo de 10 segundos. En Aquauno Logica Plus (código 8419), un led luminoso verde se enciende durante el funcionamiento. Si la pila se está
agotando, el led se encenderá en rojo.
OBSŁUGA - Programowanie nawadniania. W momencie, w którym chce się rozpocząć nawadnianie, należy obrócić przełącznik na żądany program.
Wybrany program jest aktywowany po 10 sekundach. W Aquauno Logica Plus (kod 8419) zapala się zielona dioda LED podczas jego pracy. Przy niskim
stanie baterii dioda LED będzie świecić na czerwono.
8419 - 8422 - 8444 - 8446 - 8932
Per programmatori (codice): - For timers (code): - Pour les programmateurs (code): - Für Bewässerungscomputer (Art.): - Para programadores (código): - W przypadku
programatorów (kod):
IT
UK
FR
DE
ES
PL
1
2
3
4
5
6
789
10
11
12
13
14
15
12 12
3
4
5
6
7
8
9
10
11
1
2
3
4
5
6
789
10
11
12
13
14
15
1
2
3
4
5
6
789
10
11
12
13
14
15
1
3
2
START!
10 sec.
1 2

AQUAUNO LOGICA - AQUAUNO LOGICA BALCONY - AQUAUNO LOGICA PLUS - ECO-LOGIC
5
UTILIZZO  Variazione della programmazione. È possibile modicare il programma d’irrigazione in qualsiasi momento, portando il selettore in OFF/0 e
poi, all’ora in cui si desidera partano le irrigazioni, spostandolo sul nuovo programma desiderato.
USE - Changing a watering programme. The irrigation programme can be changed at any time by turning the dial to OFF/0 and then turning it to the
new programme you want to use at the time you want the irrigation cycle to start.
UTILISATION - Variations de la programmation. Il est possible de modier le programme d'arrosage à tout moment, en amenant le sélecteur sur OFF/0
et, à l'heure où l'on souhaite faire partir les arrosages, en le déplaçant sur le nouveau programme souhaité.
GEBRAUCH - Änderung der Programmierung. Das Bewässerungsprogramm kann jederzeit verändert werden. Stellen Sie dazu den Drehschalter
zunächst auf OFF/0 und zu der Uhrzeit, zu der die Bewässerungen starten sollen, stellen Sie den Schalter auf das neue gewünschte Programm.
USO - Cambios en la programación. El programa de riego se puede modicar en cualquier momento, poniendo el selector en OFF/0 y luego, a la hora
a la que se desea que comiencen los riegos, volviendo a ponerlo en el nuevo programa deseado.
OBSŁUGA - Zmiany w programowaniu. Zmiana w programowaniu. Program nawadniania można zmienić w dowolnym momencie, obracając
przełącznik w położenie OFF/0, a następnie, o żądanej godzinie rozpoczęcia nawadniania, przestawiając go do nowego żądanego programu.
8419 - 8422 - 8444 - 8446 - 8932
Per programmatori (codice): - For timers (code): - Pour les programmateurs (code): - Für Bewässerungscomputer (Art.): - Para programadores (código): - W przypadku
programatorów (kod):
IT
UK
FR
DE
ES
PL
1
2
3
4
5
6
789
10
11
12
13
14
15
1
2
3
4
5
6
789
10
11
12
13
14
15
1
2
3
4
5
6
789
10
11
12
13
14
15
1
2
3
4
5
6
789
10
11
12
13
14
15
1 2

AQUAUNO LOGICA - AQUAUNO LOGICA BALCONY - AQUAUNO LOGICA PLUS - ECO-LOGIC
6

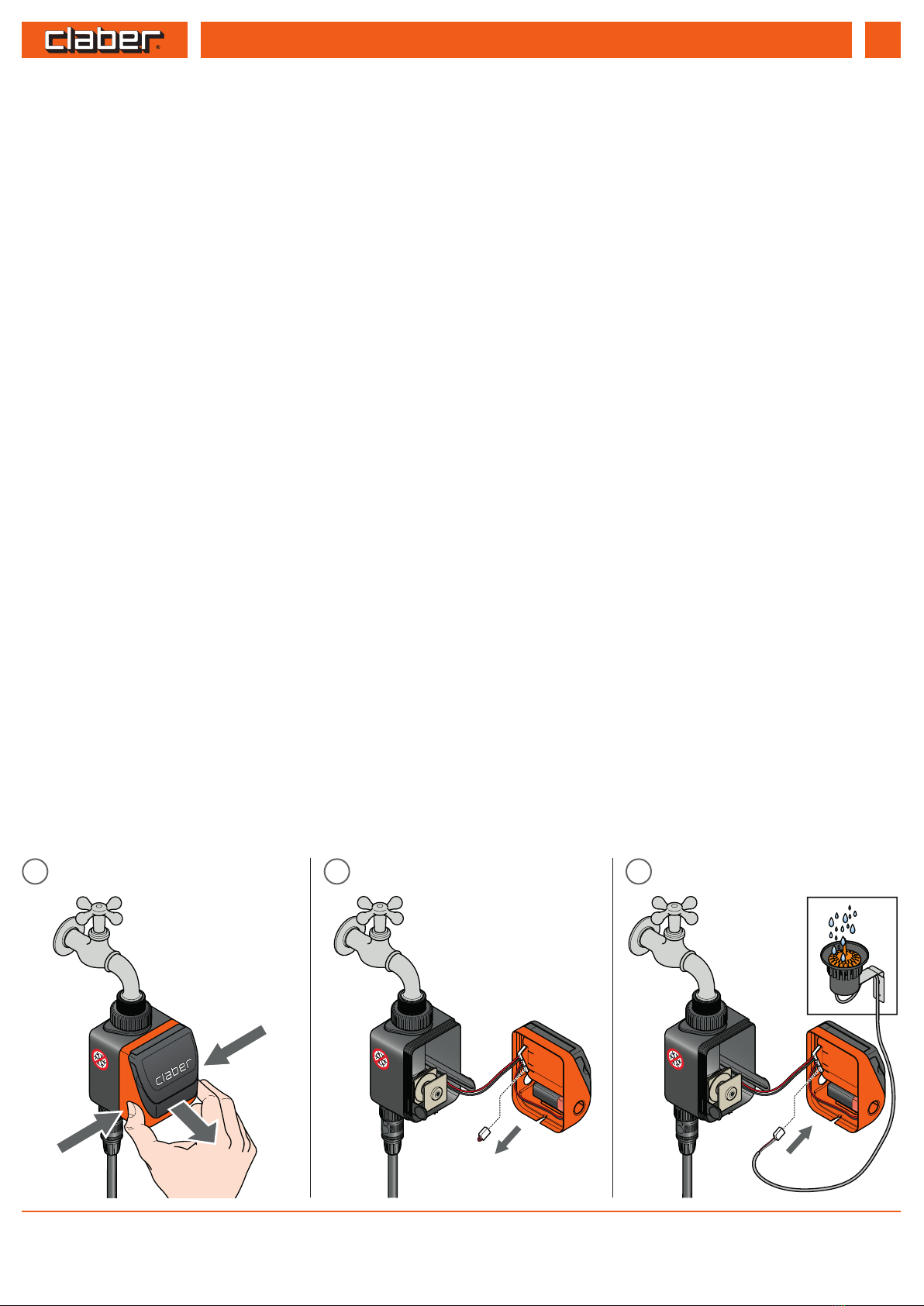

RAIN SENSOR. In Aquauno Logica Plus (codice 8419) è possibile collegare al programmatore il sensore di pioggia Rain Sensor (codice 90915), utilizzando
l’apposito connettore e togliendo il connettore ponte installato. Se inizia a piovere il Rain Sensor non fermerà l’irrigazione in corso, ma quelle successive
se il livello di acqua al suo interno sarà suciente (pluviometria di almeno 5 mm). Se non si usa il Rain Sensor, lasciare inserito il connettore ponte.
RAIN SENSOR. With Aquauno Logica Plus (code 8419), you can connect the Rain Sensor (code 90915) to the timer by replacing the existing bridge
connector installed with a specic connector. If it starts to rain, the Rain Sensor will not stop the irrigation cycle in progress but it will stop the subsequent
cycles if the level of water inside it reaches a sucient level (at least 5 mm of rainfall). If you are not using the Rain Sensor, leave the bridge connector
inserted.
RAIN SENSOR. Sur Aquauno Logica Plus (code 8419) il est possible de raccorder le capteur de pluie Rain Sensor (code 90915) au programmateur, en
utilisant le connecteur prévu à cet eet et en retirant le connecteur pont installé. Si il commence à pleuvoir, le Rain Sensor n'arrêtera pas l'arrosage en
cous, mais ceux suivants si le niveau d'eau à l'intérieur est susant (pluviométrie d'au moins 5 mm). Si le Rain Sensor n'est pas utilisé, laisser le connecteur
pont inséré.
RAIN SENSOR. Beim Aquauno Logica Plus (Art.8419) können Sie an den Bewässerungscomputer den Regensensor Rain Sensor (Art.90915) anschließen;
verwenden Sie dazu den entsprechenden Verbinder und entfernen Sie den installierten Brückenstecker. Wenn es zu regnen beginnt, unterbricht der Rain
Sensor nicht die laufende Bewässerung, sondern setzt die nächsten Bewässerungen aus, wenn der Wasserstand in seinem Inneren ausreichend hoch ist
(Niederschlagshöhe von mindestens 5mm). Wenn der Rain Sensor nicht verwendet wird, lassen Sie den Brückenstecker eingesetzt.
RAIN SENSOR. En Aquauno Logica Plus (código 8419), se puede conectar al programador el sensor de lluvia Rain Sensor (código 90915), utilizando el
conector previsto y quitando el conector puente instalado. Si empieza a llover, el Rain Sensor no interrumpirá el riego en curso, sino los siguientes si el
nivel de agua en su interior es suciente (pluviometría de al menos 5 mm). Si no va a usar el Rain Sensor, deje el conector puente montado.
RAIN SENSOR. W Aquauno Logica Plus (kod 8419) do programatora można podłączyć czujnik deszczu Rain Sensor (kod 90915), korzystając w tym celu z
odpowiedniego złącza i wyjmując zainstalowany łącznik mostkowy. Jeśli zacznie padać deszcz, czujnik Rain Sensor nie przerwie nawadniania w toku, ale,
jeśli poziom wody w jego wnętrzu będzie wystarczający (opady deszczu równe co najmniej 5 mm), kolejne nawadnianie zostanie wstrzymane. Jeśli nie
korzysta się z czujnika Rain Sensor, zostawić założony łącznik mostkowy.
8419 - 8422 - 8444 - 8446 - 8932
Per programmatori (codice): - For timers (code): - Pour les programmateurs (code): - Für Bewässerungscomputer (Art.): - Para programadores (código): - W przypadku
programatorów (kod):
IT
UK
FR
DE
ES
PL
VALVOLA
BATTERY
RAIN SENSOR
9V
Alcaline
1
1
2
VALVOLA
BATTERY
RAIN SENSOR
9V
Alcaline
1 2 3

AQUAUNO LOGICA - AQUAUNO LOGICA BALCONY - AQUAUNO LOGICA PLUS - ECO-LOGIC
7
PULIZIA E MANUTENZIONE. Lavare il ltro alla ne di ogni stagione e controllarlo periodicamente. Chiudere il rubinetto e allentare la ghiera di serraggio
ruotandola in senso antiorario. Svitare la ghiera della presa 3/4”dal rubinetto ruotandola in senso orario. Estrarre il ltro e sciacquarlo sotto acqua corrente.
Dopo il lavaggio rimontare il tutto. Per una pulizia accurata dei componenti interni vedere lo schema di smontaggio/rimontaggio delle parti
meccaniche da eettuare a ne stagione.
CLEANING AND MAINTENANCE. Clean the lter at the end of each season and check it regularly. Turn o the water tap and loosen the screw collar,
turning anticlockwise. Loosen the 3/4" screw collar of the tap connector, turning clockwise. Remove the lter. Rinse the lter clean under running water.
After washing, reassemble all parts as before. To clean the internal components properly, please see the diagram showing the mechanical parts to be
disassembled/ reassembled at the end of the season.
NETTOYAGE ET ENTRETIEN. Lavez le ltre à la n de chaque saison et contrôlez-le périodiquement. Fermer le robinet et desserrer la bague de serrage
en la tournant dans le sens inverse des aiguilles d’une montre. Dévisser la bague de la prise 3/4” du robinet en la tournant dans le sens des aiguilles d’une
montre. Déposer le ltre. Rincer le ltre sous l’eau courante. Après le nettoyage, remonter le tout. Pour un nettoyage soigné des composants internes,
consultez le schéma de démontage/remontage des parties mécaniques à eectuer en n de saison.
REINIGUNG UND WARTUNG. Reinigen Sie den Filter am Ende jeder Saison und kontrollieren Sie ihn regelmäßig. Schließen Sie den Hahn und lösen Sie
den Gewindering, indem Sie ihn entgegen dem Uhrzeigersinn drehen. Schrauben Sie den Gewindering des 3/4”-Anschlusses vom Hahn, indem Sie ihn
im Uhrzeigersinn drehen. Nehmen Sie den Filter heraus und spülen Sie ihn unter ießendem Wasser ab. Bauen Sie nach der Reinigung alles wieder
zusammen. Für eine akkurate Reinigung der inneren Bauteile wird auf die Übersicht zum Ausbau/Wiedereinbau der mechanischen Bauteile am
Saisonende verwiesen.
LIMPIEZA Y MANTENIMIENTO. Lave el ltro al nal de cada temporada y revíselo periódicamente. Cierre el grifo y aoje el casquillo de apriete girándolo
hacia la izquierda. Desenrosque el casquillo de apriete de la toma de 3/4”del grifo girándolo hacia la derecha. Extraiga el ltro. Limpie el ltro con un
chorro de agua corriente. Tras el lavado, móntelo todo. Para limpiar en profundidad los componentes internos, consulte el esquema del
desmontaje/montaje de las partes mecánicas que se debe realizar a nal de temporada.
CZYSZCZENIE I KONSERWACJA. Na koniec każdego sezonu umyć ltr i sprawdzać go okresowo. Zamknąć kran i poluzować nakrętkę mocującą,
obracając ją w kierunku przeciwnym do ruchu wskazówek zegara. Zdjąć nakrętkę mocującą złącza 3/4”z kranu, obracając ją w kierunku zgodnym z
ruchem wskazówek zegara. Wyjąć ltr i wypłukać go pod bieżącą wodą. Po umyciu zmontować wszystko ponownie. W celu dokładnego oczyszczenia
elementów wewnętrznych należy zapoznać się ze schematem demontażu i ponownego montażu części mechanicznych przeprowadzanych pod
koniec sezonu.
8419 - 8422 - 8444 - 8446 - 8932
Per programmatori (codice): - For timers (code): - Pour les programmateurs (code): - Für Bewässerungscomputer (Art.): - Para programadores (código): - W przypadku
programatorów (kod):
IT
UK
FR
DE
ES
PL
OFF!
12
1 2 3

AQUAUNO LOGICA - AQUAUNO LOGICA BALCONY - AQUAUNO LOGICA PLUS - ECO-LOGIC
8
PULIZIA E MANUTENZIONE. A ne stagione, prima dell’arrivo delle gelate invernali, scollegare il programmatore dal rubinetto, rimuovere la batteria e
riporlo in un ambiente chiuso e non umido dove la temperatura non scende al di sotto di 3°C.
CLEANING AND MAINTENANCE. At the end of the season, before the winter frosts, disconnect the timer from the tap, remove the batteries and store it
in a closed environment, away from damp, where the temperature does not fall below 3°C.
NETTOYAGE ET ENTRETIEN. En n de saison, avant l'arrivée des gelées hivernales, débranchez le programmateur du robinet, retirez la pile et rangez-le
dans un lieu fermé et non humide où la température ne descend pas en dessous de 3°C.
REINIGUNG UND WARTUNG. Am Saisonende, vor dem ersten Frost, trennen Sie den Bewässerungscomputer vom Wasserhahn, entfernen Sie die
Batterie und verstauen Sie ihn in einem geschlossenen, trockenen Raum, in dem die Temperatur nicht unter 3°C fällt.
LIMPIEZA Y MANTENIMIENTO. A nal de temporada, antes de que lleguen las heladas invernales, desconecte el programador del grifo, extraiga la pila y
guárdelo en un lugar cerrado y no húmedo en el que la temperatura no baje de 3 °C.
CZYSZCZENIE I KONSERWACJA. Pod koniec sezonu, przed nadejściem zimowych mrozów, należy odłączyć programator od kranu, wyjąć baterię i
umieścić go w zamkniętym, niewilgotnym pomieszczeniu, gdzie temperatura nie spada poniżej 3°C.
8419 - 8422 - 8444 - 8446 - 8932
Per programmatori (codice): - For timers (code): - Pour les programmateurs (code): - Für Bewässerungscomputer (Art.): - Para programadores (código): - W przypadku
programatorów (kod):
IT
UK
FR
DE
ES
PL
VALVOLA
BATTERY
RAIN SENSOR
9 V
Alkaline
2
3
21
OFF!
1
123
