clage CEX 7-U Instruction Manual

Montageanleitung für den Fachhandwerker
Installing instructions for the professional
12.17
E-Kompaktdurchlauferhitzer CEX 7-U
E-compact instant water heater CEX 7-U
de > 
en > 
fr > 
pt > 
es > 

CLAGE
3
DE
Inhaltsverzeichnis
Die Montageschablone befindet sich auf den heraustrennbaren Innenseiten dieser Anleitung.
1. Übersichtsdarstellung...........................................................................................4
2. Sicherheitshinweise ............................................................................................5
3. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
4. Abmessungen .................................................................................................6
5. Installationsbeispiel ............................................................................................7
6. Installation....................................................................................................8
Montageort ...................................................................................................8
Gerät befestigen ...............................................................................................8
Gerät montieren ...............................................................................................8
7. Elektroanschluss ...............................................................................................9
Schaltplan.....................................................................................................9
Wandhalter der Funkfernbedienung montieren......................................................................9
Bauliche Voraussetzungen .......................................................................................9
Lastabwurfrelais /-box .........................................................................................10
Elektroanschluss herstellen .....................................................................................10
Elektroanschluss mit Wandanschlussdose .........................................................................10
Anschluss an fest verlegte Leitung ...............................................................................10
8. Erstinbetriebnahme ...........................................................................................11
Erneute Inbetriebnahme........................................................................................11
Hinweise bei Funk-Verbindungsproblemen ........................................................................11
Fernsteuerung ................................................................................................12
Sperr-Level ...................................................................................................12

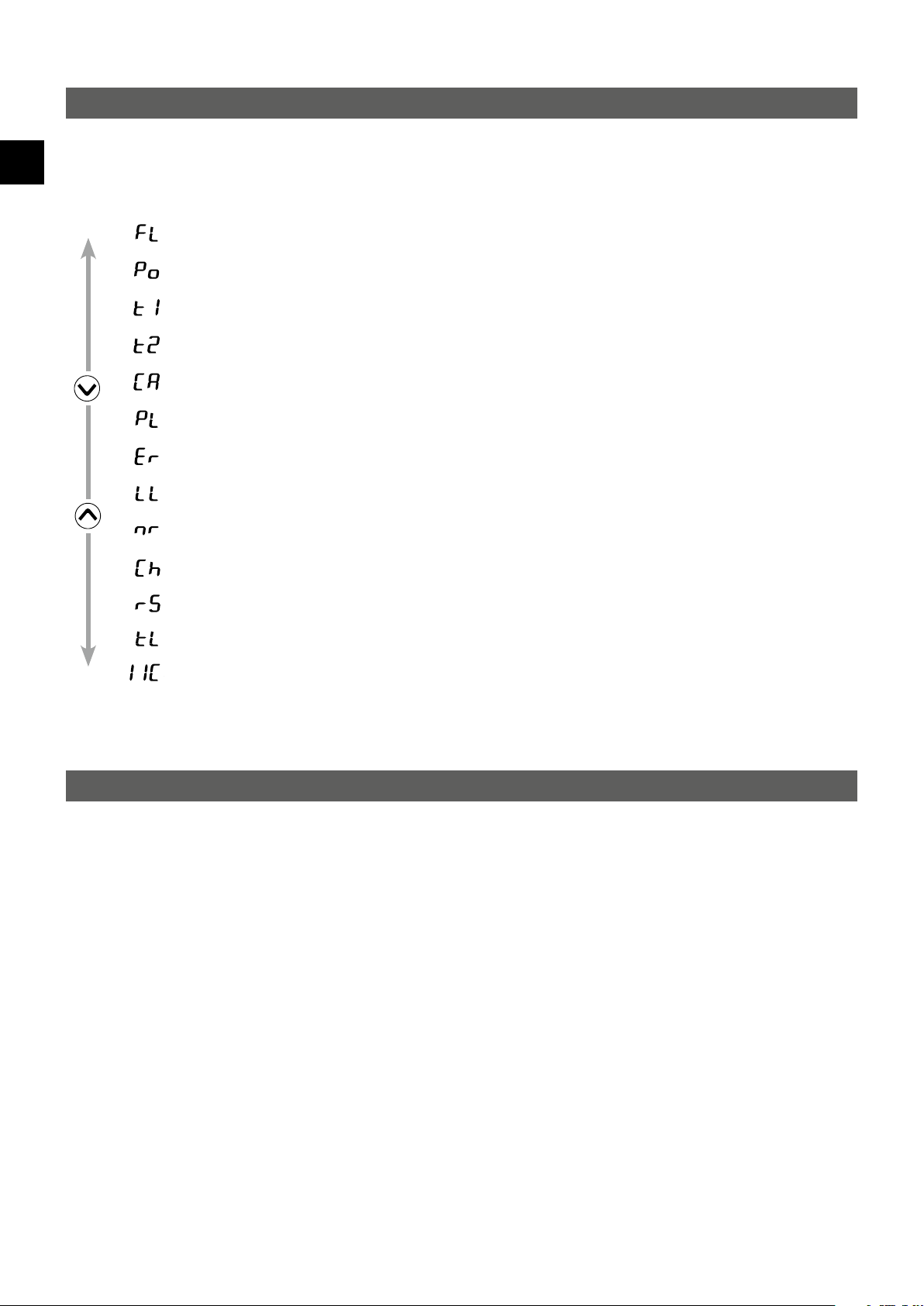

9. Service-Menü.................................................................................................13
10. Umwelt und Recycling ........................................................................................14

4
DE
CEX7-UELECTRONIC
Bedienfeld
1. Übersichtsdarstellung
Bei Ersatzteilbestellungen stets Gerätetyp und Seriennummer angeben!
Geräteunterteil
Schrauben und Dübel
Temperaturfühler Set
Heizelement mit SDB
Temperaturbegrenzer STB
Kalt- und Warmwasseranschlussstück
Gerätehaube
Rückflussverhinderer
Elektronik
Einlaufrohr
Durchflussgeber
Anschlussklemme
Durchführungstülle
Filtersieb

CLAGE
5
DE
2. Sicherheitshinweise
• Benutzen Sie das Gerät nur, nachdem es korrekt installiert wurde und wenn
es sich in technisch einwandfreiem Zustand befindet.
• Öffnen Sie niemals das Gerät, ohne vorher die Stromzufuhr zum Gerät dau-
erhaft unterbrochen zu haben.
• Nehmen Sie am Gerät oder an den Elektro- und Wasserleitungen keine
technischen Änderungen vor.
• Das Gerät muss geerdet werden.
• Beachten Sie, dass Wassertemperaturen über ca. 43°C, besonders von
Kindern, als heiß empfunden werden und ein Verbrennungsgefühl hervor-
rufen können. Bedenken Sie, dass nach längerer Durchlaufzeit auch die
Armaturen entsprechend heiß werden.
• Das Gerät ist nur für den Hausgebrauch und ähnliche Zwecke inner-
halb geschlossener Räume geeignet und darf nur zum Erwärmen von
Trinkwasser verwendet werden.
• Das Gerät darf niemals Frost ausgesetzt werden.
• Die auf dem Typenschild angegebenen Werte müssen eingehalten werden.
• Im Störungsfall schalten Sie sofort die Sicherungen aus. Bei einer Undichtig-
keit am Gerät schließen Sie sofort die Wasserzuleitung. Lassen Sie die
Störung nur vom Werkskundendienst oder einem anerkannten Fachhand-
werksbetrieb beheben.
• Dieses Gerät kann von Kindern ab 3Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unter-
wiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen
nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Lesen Sie diese Anleitung bis zur letzten Seite sorgfältig durch, bevor Sie das
Gerät installieren oder benutzen! Bewahren Sie diese Anleitung für spätere
Verwendung zusammen mit dem Gerät auf!
Montageanleitungen richten sich an den Fachmann, der für die Installation des Gerätes
verantwortlich ist. Gebrauchsanleitungen sind für den Endanwender bestimmt. Die
dem Gerät beigefügten Anleitungen entsprechen dem technischen Stand des Gerätes.
Die jeweils aktuelle Ausgabe dieser Anleitung ist online verfügbar
unter: www.clage.de/downloads

6
DE
CEX7-UELECTRONIC
Typ CEX7-UELECTRONIC
Energieeffizienzklasse A *)
Nennleistung (Nennstrom) 6,9kW / 10A
Elektroanschluss 3~/PE 380..415V AC
Leiterquerschnitt, mindestens 1,0mm2
Warmwasserleistung (l/min) max. bei ∆t = 33 K 3,0
Nenninhalt 0,3l
Bauart geschlossen, 1,0MPa (10bar) Nennüberdruck
Heizsystem Blankdraht-Heizsystem IES®
Einsatzbereich bei 15°C:
spez. Wasserwiderstand
spez. elektr. Leitfähigkeit
≥ 1000cm
≤ 100mS/m
Einlauftemperatur ≤ 70°C
Einschalt- – max. Durchfluss 2,0 – 4,0l/min 1)
Druckverlust 0,2bar bei 2,5l/min 1,3bar bei 9,0l/min 2)
Temperatureinstellbereich 20 – 60 °C
Wasseranschluss G ⅜"
Gewicht (mit Wasserfüllung) 2,7kg
Schutzklasse nach VDE I
Schutzart / Sicherheit IP24
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013
1) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
2) Ohne Durchflussmengenregler
3. Technische Daten
4. Abmessungen
Maßangaben in mm

CLAGE
7
DE

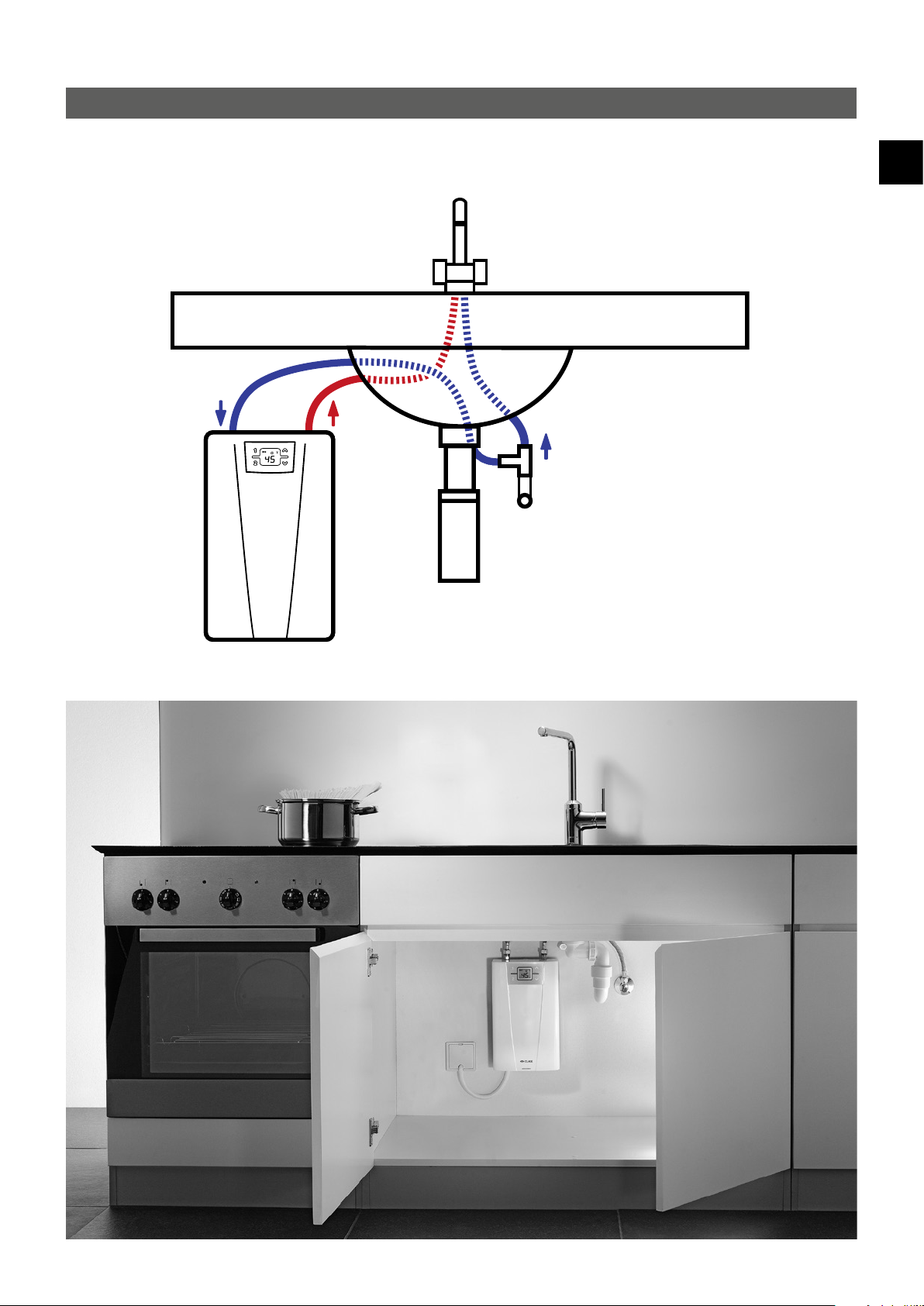

Installation mit druckfester Armatur
5. Installationsbeispiel

8
DE
CEX7-UELECTRONIC
• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost aus-
gesetzt werden.
• Das Gerät ist für eine Untertischmontage vorgesehen und muss senkrecht mit oben
liegenden Wasseranschlüssen installiert werden.
• Das Gerät entspricht der Schutzart IP24.
• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer
und Zapfstelle möglichst gering sein.
• Für Wartungsarbeiten sollte in der Zuleitung ein Absperrventil installiert werden.
Das Gerät muss für Wartungszwecke zugänglich sein.
• Es können Wasserleitungen aus Kupfer oder Stahl eingesetzt werden.
Kunststoffrohre dürfen nur verwendet werden, wenn diese DIN16893 Reihe 2 ent-
sprechen. Die Warmwasserleitungen müssen wärmegedämmt sein.
• Der spezifische Widerstand des Wassers muss bei 15 °C mindestens 1000 cm
betragen. Der spezifische Widerstand des Wassers kann bei Ihrem Wasser-
versorgungsunternehmen erfragt werden.
6. Installation
Zu beachten sind:
• VDE 0100
• EN 806
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Die ausschließliche Verwendung von geeignetem und unbeschädigtem
Werkzeug

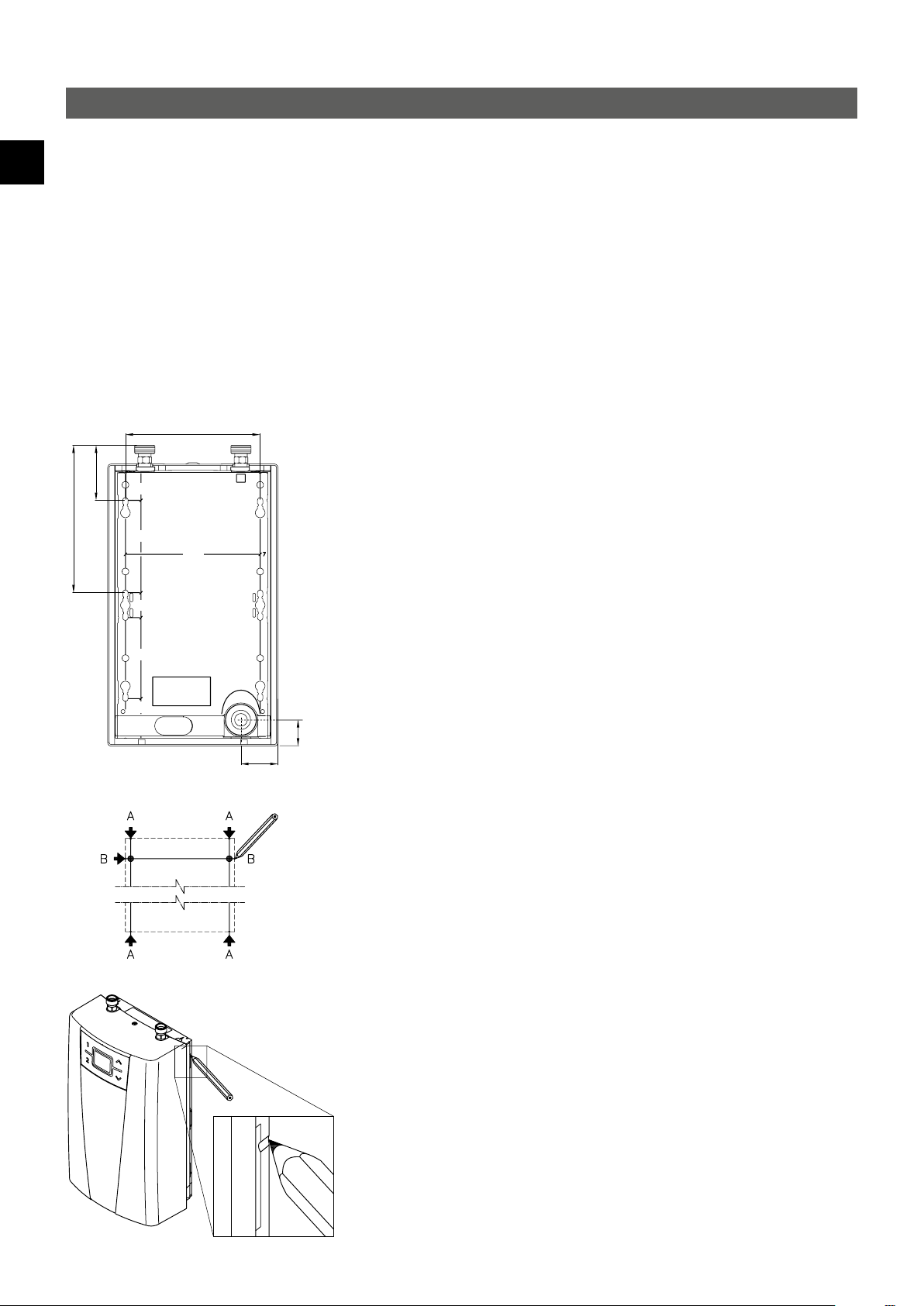

Montageort
1. Wasserzuleitungen vor der Installation gründlich durchspülen, um Schmutz aus den
Leitungen zu entfernen.
2. Gerät an die Wand halten; dann oben und unten, rechts und links an den kleinen
Aussparungen an der Gehäusekante die Bohrlinien markieren (siehe Bild unten).
Optional können Sie die Montageschablone auf den heraustrennbaren Innenseiten
dieser Anleitung verwenden.
3. Die Markierungen oben und unten vertikal miteinander verbinden (A–A).
4. Die Markierungen rechts und links horizontal miteinander verbinden (B–B).
5. Die Schnittpunkte dieser Linien sind die Bohrpunkte.
6. Mit einem 6mm-Bohrer die Löcher bohren. Mitgelieferte Dübel und Schrauben ein-
setzen. Die Schrauben müssen 5 mm vorstehen.
7. Gerät in die rückseitigen Aufhängungsöffnungen einhängen undsanft herunter-
drücken bis es einrastet.
1. Die Wasseranschlussleitungen an die Wasseranschlüsse des Gerätes anschließen.
Dazu ⅜Zoll-Dichtungen verwenden.
2. Das zugehörige Warmwasserzapfventil mehrfach öffnen und schließen bis keine
Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
Gerät befestigen
Gerät montieren
37
26
140
7
57
153
84
41
26
28
96
140

CLAGE
9
DE
• Das Gerät muss dauerhaft an fest verlegte Leitungen angeschlossen werden. Das
Gerät muss an den Schutzleiter angeschlossen werden. Maximaler Kabelquerschnitt
6mm2.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und
dürfen nach der Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer
Kontaktöffnungsweite von mindestens 3mm pro Pol vorzusehen (z.B. über
Sicherungen).
• Zur Absicherung des Gerätes ist ein Sicherungselement für Leitungsschutz mit
einem dem Gerätenennstrom angepassten Auslösestrom zu montieren.
7. Elektroanschluss
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Gerät an den Schutzleiter anschließen!
Schaltplan
21
4
5
3
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Klemmleiste
5. Sicherheitstemperaturbegrenzer STB
Bauliche Voraussetzungen
Lastabwurfrelais /-box
Beim Anschluss weiterer Drehstromgeräte empfehlen wir die Verwendung der CLAGE-
Lastabwurfbox (Art.Nr. 82260). Alternativ kann ein Lastabwurfrelais für elektronische
Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L2angeschlossen werden.
Dazu muss am Gerät eine besondere Betriebsart gewählt werden.
LCD Beschreibung
0 Betrieb ohne Lastabwurfrelais, Werkseinstellung
1 Betrieb mit normalem Lastabwurfrelais
2 Betrieb mit empfindlichem Lastabwurfrelais
Drücken Sie zum
Ändern der Betriebsart gleichzeitig die Tasten
, , und und
warten, bis der gewünschte Wert (0, 1 oder 2) im Display erscheint, dann Tasten los-
lassen. Zunächst ist die Betriebsart 1 zu wählen und die Funktion des Lastabwurfrelais
bei kleiner Geräteleistung (35 Grad Sollwert und geringer Wassermenge) zu prüfen.
Kommt es zu einem Flackern des Abwurfrelais, so muss die Betriebsart 2 gewählt wer-
den.
Elektroanschluss herstellen
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz,
dass die Stromversorgung ausgeschaltet ist!
Elektroanschluss mit Wandanschlussdose
Das Gerät ist über die vorhandene Anschlussleitung an eine Geräteanschlussdose
anzuschließen. Bei Bedarf brechen Sie dazu eine der drei Kabeldurchführungen (rechts,
links oder unten am Gerät) aus.

10
DE
CEX7-UELECTRONIC
7. Elektroanschluss

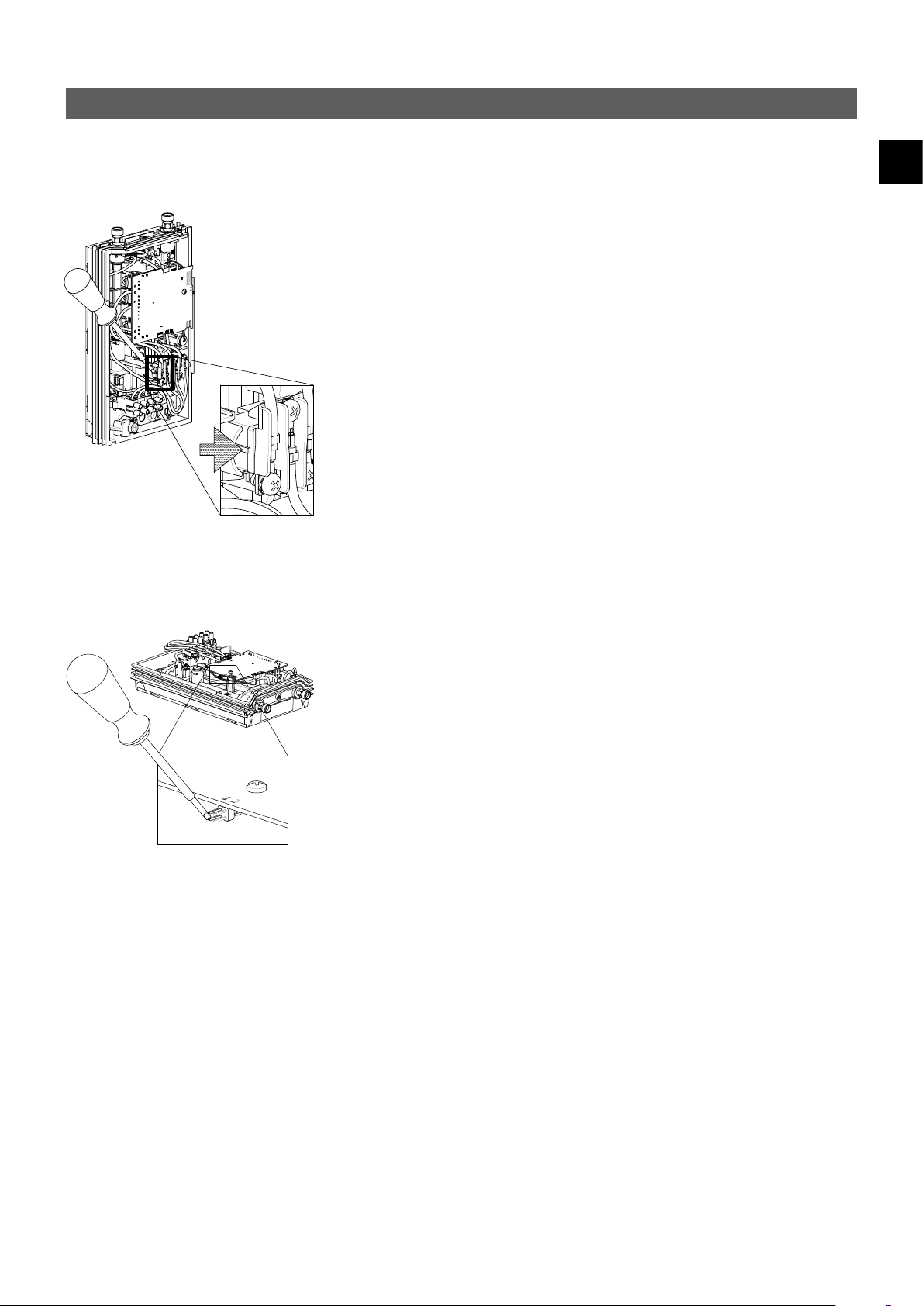

Sollte aufgrund örtlicher Voraussetzungen nur der Anschluss an einer fest verlegten
Leitung möglich sein, ist wie folgt vorzugehen.
1. Demontieren Sie die am Gerät vorhandene Anschlussleitung.
2. Manteln Sie die fest verlegte Leitung so ab, dass Sie das Kabel mit der
Ummantelung durch die Spritzwassertülle bis zur Zugentlastung in das Gerät ein-
führen können.
3. Führen Sie anschließend das Kabel so durch die Spritzwasserschutztülle in das
Gerät, dass der Mantel des Kabels sicher mit der Zugentlastung fixiert werden
kann. Bei Bedarf brechen Sie eine der drei Kabeldurchführungen (rechts, links oder
unten am Gerät) aus. Die Spritzwassertülle verhindert, dass Wasser entlang der
Anschlussleitung in das Gerät eindringen kann. Die Schutztülle muss verwendet
werden!
4. Montieren Sie die Zugentlastung. Die Zugentlastung muss verwendet werden!
5. Isolieren Sie die Litzen ab und schließen diese an die Anschlussklemmen gemäß des
abgebildeten Schaltplanes an. Das Gerät ist an den Schutzleiter anzuschließen.
6. Nach erfolgtem Elektroanschluss montieren Sie die Gerätehaube. Achten Sie dabei
darauf, dass kein Kabel zwischen Haube und Gehäuseunterteil eingeklemmt wird.
Alternative Elektroanschlussart:
Anschluss an fest verlegte Leitung

CLAGE
11
DE
Durch kurzzeitiges Überbrücken der beiden Stifte (siehe Bild) z.B. mit einem isolier-
ten Schraubendreher (EN 60900) geht das Gerät in den Auslieferzustand zurück. Alle
Parameter werden auf Werkseinstellung gesetzt.
8. Erstinbetriebnahme
Vor dem elektrischen Anschluss die Wasserleitungen und das Gerät durch
mehrfaches, langsames Öffnen und Schließen des Warmwasserzapfventiles mit
Wasser füllen und so vollständig entlüften.
Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen
maximalen Durchfluss zu gewährleisten. Spülen Sie die Warmwasser- und die
Kaltwasserleitung mindestens für jeweils eine Minute.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation, wegen
Frostgefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wieder-
inbetriebnahme erneut entlüftet werden.
Lässt sich der Durchlauferhitzer nicht in Betrieb nehmen, prüfen Sie, ob der
Sicherheitstemperaturbegrenzer (STB) oder der Sicherheitsdruckbegrenzer (SDB) durch
den Transport ausgelöst hat. Ggf. Sicherheitsschalter zurücksetzen.
1. Stromzufuhr zum Gerät einschalten.
2. Öffnen Sie das Warmwasserzapfventil. Überprüfen Sie die Funktion des Durch-
lauferhitzers. Die Wasserheizung wird nach ca. 10-30Sekunden kontinuierlichen
Wasserflusses aktiviert.
3. Machen Sie den Benutzer mit dem Gebrauch vertraut und übergeben Sie ihm die
Gebrauchsanleitung.
4. Füllen Sie die Registrierkarte aus und senden diese an den Werkskundendienst oder
registrieren Sie Ihr Gerät online auf unserer Homepage www.clage.de.
Erneute Inbetriebnahme

12
DE
CEX7-UELECTRONIC
Wenn der Durchlauferhitzer mit einer Fernbedienung bedient wird und eine Dusche
mit Wasser versorgt, muss die Wassertemperatur auf 55°C begrenzt werden. Der
Parameter »Temperaturlimit« (»tL«) im Setup-Menü ist nach Rücksprache mit dem
Kunden auf maximal 55°C einzustellen und das Sperr-Level zu aktivieren.
Bei Betrieb mit vorgewärmten Wasser muss auch dessen Temperatur bauseits auf 55°C
begrenzt werden.
8. Erstinbetriebnahme
Fernsteuerung
Der Umfang der Bedienung des Gerätes kann eingeschränkt werden. Die Konfiguration
erfolgt über das Service-Menü.
Aktivierung der Sperrfunktion
1. Gewünschten Sperr-Level im »Service-Menü« einstellen (siehe Kapitel»Service-
Menü« in dieser Anleitung).
2. Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen).
3. Brücke auf der Leistungselektronik von Pin 2 auf Pin 1 umstecken (siehe Bild).
4. Gerät wieder in Betrieb nehmen.
Deaktivieren der Sperrfunktion
1. Gerät vom Netz trennen (Sicherungen ausschalten).
2. Brücke von Pin 1 auf Pin 2 stecken.
3. Gerät wieder in Betrieb nehmen.
Sperr-Level

CLAGE
13
DE
Das Service-Menü gibt eine Übersicht über Systemparameter und dient zur
Diagnose.
Zum Aktivieren des Menüs drücken Sie bitte die Tasten und für mindes-
tens 2Sekunden, in der Anzeige erscheint»FL« und ein blinkender Punkt. Mit den
Pfeiltasten und können Sie zwischen den einzelnen Menüpunkten umschalten.
Um den Wert des aktuell gewählten Menüpunktes zu sehen, drücken Sie die Taste
. Die Anzeige zeigt den Wert dann blinkend an. (Bei einigen Menüpunkten können
Sie mit den Pfeiltasten und zwischen den einzelnen Werten wechseln.) Erneutes
Drücken der Taste wechselt zurück in das Auswahlmenü. Mit der Taste gelangen
Sie wieder in die Normalanzeige (Sollwert). Nach zwei Minuten ohne Tastendruck wird
automatisch auf die normale Anzeige zurückgeschaltet.
Die Menüpunkte im Einzelnen:
»FL«: Fluss
Anzeige des aktuellen Durchflusses in l/min.
»Po«: Leistung
Anzeige der aktuellen Leistungsaufnahme in kW
»t1«: Temp in
Anzeige der Einlauftemperatur in °C.
»t2«: Temp out
Anzeige der Auslauftemperatur in °C.
»CA«: Kontrollwert
Anzeige des Kontrollwertes des Reglers. Normaler Anzeigebereich: 40 – 60.
»PL«: Geräteleistung
Anzeige der aktuell eingestellten maximalen Geräteleistung in kW.
»Er«: Diagnose
Anzeige der letzten zehn Diagnosemeldungen.
Der erste Wert nach Drücken der Taste zeigt den aktuellen Fehlercode an (siehe
»Kurzdiagnose für den Fachmann« in der Gerätehaube). Durch Drücken der Pfeiltasten
und können nacheinander die letzten zehn Fehlercodes chronologisch angezeigt
werden. Die Anzeige blinkt dabei abwechselnd jeweils mit der Fehlernummer von »0«
bis »9« und dem dazugehörigen Fehler. Der zuletzt aufgetretene Fehler wird immer an
Position»0« eingetragen und die vorhergehenden jeweils um eine Position nach hinten
geschoben.
»LL«: Sperr-Level
Der Umfang der Gerätebedienung kann eingeschränkt werden.
Einstellungsoptionen:
»0« keine Einschränkungen (Werkseinstellung)
»1« Werk-Reset über Taste (Countdown) nicht möglich, Parameter im Service-Menü können ein-
gesehen, aber nicht geändert werden
»2« wie 1, zusätzlich kann das Service-Menü nicht aufgerufen werden
»3« wie 2, zusätzlich Sollwertspeicher 1 und 2 nicht änderbar
»4« wie 3, zusätzlich Sollwert nicht änderbar
Hinweis: Sobald als Einstellung »1«, »2«, »3« oder »4« ausgewählt wurde, können
keine Systemparameter mehr im Service-Menü verändert werden!
Um wieder Systemparameter verändern zu können, muss die Brücke auf der
Leistungselektronik entfernt werden, so wie im Kapitel »Erstinbetriebnahme«
unter dem Punkt »Deaktivieren der Sperrfunktion«beschrieben.
9. Service-Menü
Menüpunkt-Reihenfolge
»Service-Menü«:
Fluss
Leistung
Temp in
Temp out
Kontrollwert
Geräteleistung
Diagnose
Sperr-Level
Software-Version
Funkkanal
Empfangsleistung
Temperaturlimit
Signal
2
8
4
7
5
3
6
9
+
1
Service-Menü ansehen
Anzeige blinkt
Drücken
≥ 2 sek

14
DE
CEX7-UELECTRONIC
»nr«: Software Version
Anzeige der aktuellen Softwareversion.
»Ch«: Funkkanal
(nur mit Funkmodul)
Anzeige des aktuellen Funkkanals von Durchlauferhitzer und Fernbedienung
»rS«: Empfangsleistung
(nur mit Funkmodul)
Anzeige der aktuellen Signalqualität der Funkverbindung in Prozent. Je nach
Entfernung der Fernbedienung vom Durchlauferhitzer variiert der Wert zwischen 10%
und 100%.
»tL«: Temperaturlimit
Die maximale Temperatur des Gerätes kann auf einen beliebigen Wert innerhalb des
Temperatureinstellbereiches reduziert werden.
Um die Begrenzung zu aktivieren, muss das Sperr-Level durch Aufstecken der Brücke
aktiviert werden.
»IIC«: Signal
Anzeige der Verbindungsqualität bei Anschluss eines Diagnosedisplays.
9. Service-Menü
10. Umwelt und Recycling
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Kompo-
nenten hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am
Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie
dieses Gerät daher zu einer der kommunalen Sammelstellen, die Elektronikschrott ent-
gegennehmen. Diese ordnungsgemäße Entsorgung dient dem Umweltschutz und ver-
hindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer
unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könn-
ten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof
erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem
Händler oder Lieferanten in Kontakt. Diese halten weitere Informationen für Sie bereit.
Menüpunkt-Reihenfolge
»Service-Menü«:
Fluss
Leistung
Temp in
Temp out
Kontrollwert
Geräteleistung
Diagnose
Sperr-Level
Software-Version
Funkkanal
Empfangsleistung
Temperaturlimit
Signal

CLAGE
15
EN
Contents
The alignment template is located on the pull-out pages in the middle of this manual.
1. Overview ....................................................................................................16
2. Safety instructions ............................................................................................17
3. Technical specifications.........................................................................................18
4. Dimensions ..................................................................................................18
5. Typical installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
6. Installation...................................................................................................20
Installation site ...............................................................................................20
Mounting the appliance ........................................................................................20
Installing the appliance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
7. Electrical connection ...........................................................................................21
Wiring diagram ...............................................................................................21
Mounting the wall bracket ......................................................................................21
Structural prerequisites.........................................................................................21
Load shedding relay / box ......................................................................................22
Electrical connection ...........................................................................................22
Electrical connection with pre-installed power cable.................................................................22
Electrical installation to a permanent connection ...................................................................22
8. Initial operation...............................................................................................23
Reinstallation.................................................................................................23
Notes in case of remote control connection problems................................................................23
Remote control................................................................................................24
Lock level ....................................................................................................24
9. Service menu .................................................................................................25
10. Environment and recycling.....................................................................................26

16
EN
CEX7-UELECTRONIC
Control panel
1. Overview
When ordering spare parts, please always specify the appliance model and serial number.
Bottom part
Screws and dowels
Temperature sensor set
Heating element with SDB
Safety thermal cut-out
Cold and hot water connection
Hood
Non-return valve
Electronics
Inlet pipe
Flow sensor
Connecting terminal
Grommet
Filter

CLAGE
17
EN
2. Safety instructions
• Do not use the appliance until it has been correctly installed and unless it is
in perfect working order.
• Do not remove the front cover under any circumstances before switching off
the mains electrical supply to the unit.
• Never make technical modifications, either to the appliance itself or the
electrical leads and water pipes.
• The appliance must be earthed at all times.
• Pay attention to the fact that water temperatures in excess of approx. 43°C
are perceived as hot, especially by children, and may cause a feeling of
burning. Please note that the fittings and taps may be very hot when the
appliance has been in use for some time.
• The appliance is only suitable for domestic use and similar applications
inside closed rooms, and must only be used to heat incoming water from
the mains supply.
• The appliance must never be exposed to frost.
• The values stated on the rating plate must be observed.
• In case of malfunction, disconnect the fuses immediately. In case of leaks,
cut off the mains water supply instantly. Repairs must only be carried out by
the customer service department or an authorised professional.
• This appliance can be used by children aged 3years and above and persons
with reduced physical, sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision or instruction concern-
ing use of the appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning and user maintenance
shall not be performed by children without supervision.
Please read these instructions carefully before installing or using the appliance!
Keep the instructions handy with the appliance for future use!
Instruction manuals are intended for the specialist who is responsible for the installa-
tion of the appliance. Operation manuals are for the end user. The provided manuals
correspond to the technical specifications of the appliance.
The latest version of the instructions can be found online at:
www.clage.com/downloads

18
EN
CEX7-UELECTRONIC
Model CEX-UELECTRONIC
Energy efficiency class A *)
Rated capacity (Rated current) 6.9kW / 10A
Electrical connection 3~/PE 380..415V AC
Min. required cable size 1.0mm2
Hot water (l/min) max. at ∆t = 33K 3.0
Rated volume 0.3l
Type Pressure type 1.0MPa (10bar)
Heating system Bare wire heating system IES®
Required spec. water
resistance @ 15 °C
Spec. electrical conductivity
≥ 1000 cm
≤ 100 mS/m
Inlet temperature ≤ 70°C
Flow rate to switch on – max. flow rate 2.0 – 4.0l/min 1)
Pressure loss 0.2bar at 2.5l/min 1.3bar at 9.0l/min 2)
Temperature choice 20°C – 60 °C
Water connection G ⅜"
Weight (when filled w. water) 2.7kg
VDE class of protection I
Type of protection / safety IP24
*) The declaration complies with the EU regulation No812/2013
1) Flow rate limited to achieve optimum temperature rise
2) Without flow regulator
3. Technical specifications
4. Dimensions
Dimensions in mm

CLAGE
19
EN
Example of a closed-outlet installation
5. Typical installation

20
EN
CEX7-UELECTRONIC
• Appliance must only be installed in frost-free rooms. Never expose appliance to
frost.
• The Appliance is designed for undersink installation and has to be installed with
water connectors upward.
• The appliance complies with protect-ion type IP24.
• In order to avoid thermal losses, the distance between the instantaneous water
heater and the tapping point should be as small as possible.
• For maintenance work, a shut-off valve should be installed in the supply line. The
appliance must be accessible for maintenance work.
• Copper or steel connecting pipes may be used. Plastic pipes may only be used if
they conform to DIN16893, Series2. The hot water pipes must be thermally insu-
lated.
• The specific resistance of the water must be at least 1000cm at 15°C. The specific
resistance can be asked for with your water distribution company.
1. Attach the water connection pipes with to the appliance’s water connection. Use the
⅜inch seals.
2. Open and close the hot water tap until no more air emerges from the pipe and all
air has been eliminated from the water heater.
6. Installation
The following regulations must be observed:
• VDE 0100
• EN 806
• Installation must comply with all statutory regulations, as well as those of the
local electricity and water supply companies.
• The rating plate and technical specifications
• Only intact and appropriate tools must be used
Installation site
1. Thoroughly rinse the water supply pipes before installation to remove soiling from
the pipes.
2. Hold the appliance on the wall, and mark the drill lines at top and bottom, right and
left, corresponding to the small notches at the edge of the appliance hood (see bot-
tom figure). The alignment template (located on the pull-out pages in the middle of
this manual) may be used for this purpose alternatively.
3. Connect the top and bottom marks vertically with each other (A–A).
4. Connect the right and left marks horizontally with each other (B–B).
5. The intersections of these lines are the drill points.
6. Drill the holes using a 6mm drill. Insert the included dowels and screws. The screws
have to protrude 5mm.
7. Hang up the appliance into the rear hanging openings until it clicks into place.
Mounting the appliance
Installing the appliance
37
26
140
7
57
153
84
41
26
28
96
140
