clage MBX 3 Lumino User manual

09.15
Gebrauchs- und Montageanleitung
Operating and installation instructions
E-Kleindurchlauferhitzer
MBX3..7 Lumino
E-mini instant water heater
MBX 3..7 Lumino
de > 2
en > 2
fr > 27
nl > 27

MBX3..7 Lumino
2
Pos. Bezeichnung
1 Wassermengen-Justierschraube
2 Haube
3 Heizkartusche
4Sicherheitstemperaturbegrenzer (STB)
5 Filtersieb
6 Wasseranschlussstücke
7 Wandhalter
8 Erdungssicherungsklammer
9 Kabeldurchführungstülle
Pos. Description
1 Adjusting screw for water flow rate
2 Hood
3 Heating cartridge
4 Safety temperature limiter
5 Filter
6 Water connector
7 Wall bracket
8 Safety earthing terminal
9 Cable grommet

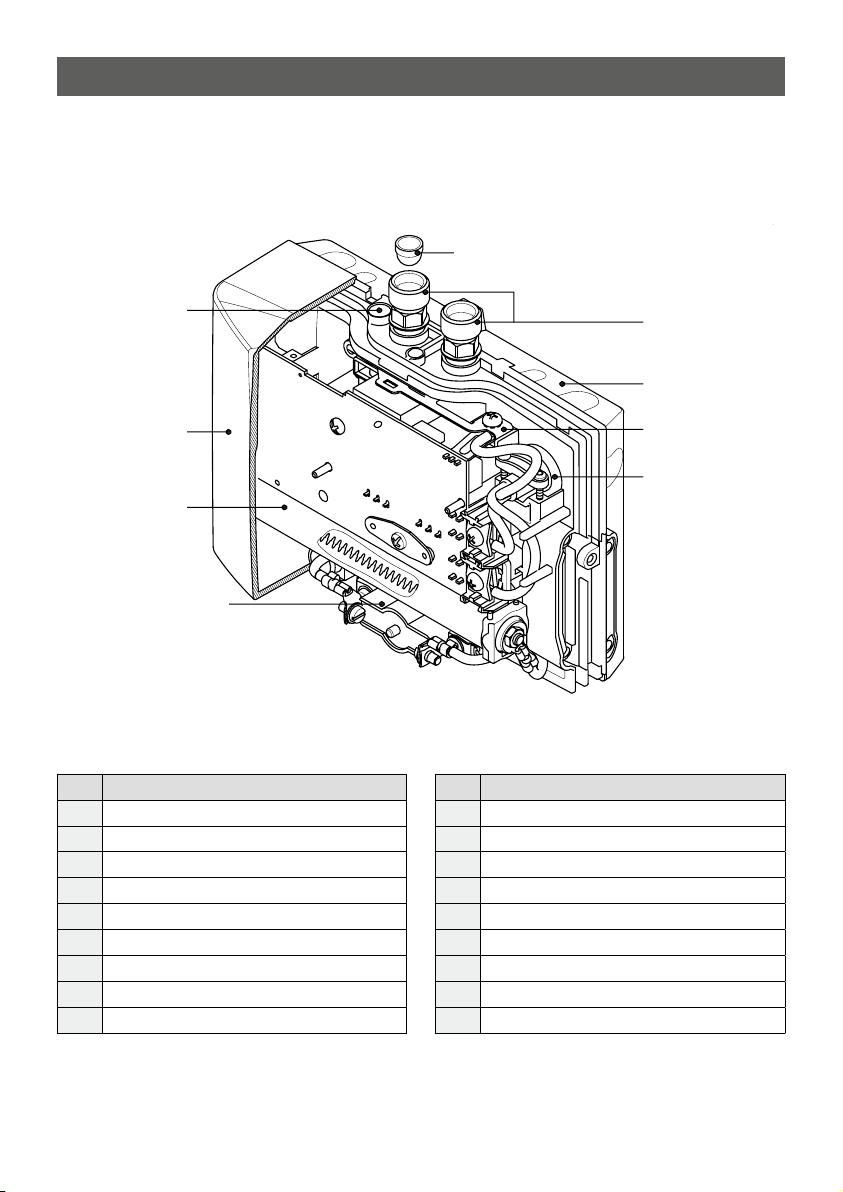

1. Übersichtsdarstellung 1. Overview
1
3
8
7
6
5
9
4
2
Bei Ersatzteilbestellungen stets
Gerätetyp und Seriennummer angeben!
When ordering spare parts, please always
specify the appliance model and serial
number.

3
CLAGE
Inhalt Contents
1. Übersichtsdarstellung............. 2
2. Umwelt und Recycling ............ 4
3. Sicherheitshinweise .............. 5
4. Gerätebeschreibung.............. 7
5. Technische Daten ................ 9
6. Installationsbeispiele ............ 11

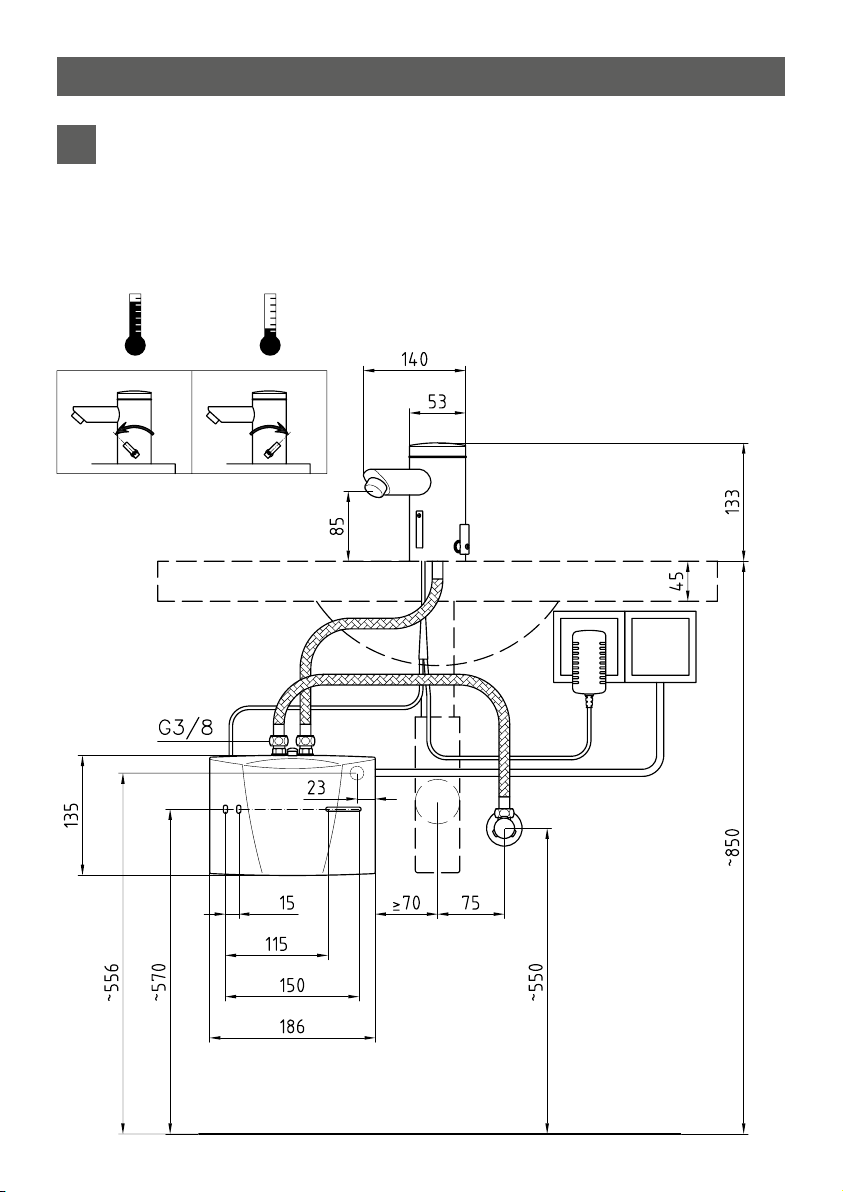

MBX3 Lumino mit Steckeranschluss 11
MBX7 Lumino mit Festanschluss ... 12
7. Montagehinweise .............. 13
8. Flexible Verbindungsschläuche..... 14
9. Montage und Wasseranschluss .... 16
Abnehmen des Gerätes aus dem
Wandhalter ................... 17
10. Elektroanschluss. . . . . . . . . . . . . . . 18
11. Entlüften .................... 20
12. Inbetriebnahme ............... 20
13. Typenschild-Blende............. 21
14. Einstellung der Wassermenge .... 23
15. Funktion der LEDs im
Durchlauferhitzer ............... 24
16. Reinigung und Pflege........... 24
17. Selbsthilfe bei Problemen und
Kundendienst .................. 25
1. Overview ...................... 2
2. Environment and Recycling ........ 4
3. Safety notes .................... 5
4. Description of appliance........... 7
5. Technical specifications .......... 10
6. Typical installations ............. 11
MBX3 Lumino with plug ......... 11
MBX7 Lumino with permanent
connection .................... 12
7. The following must be observed.... 13
8. Flexible connecting hoses ........ 14
9. Installing the appliance .......... 16
Removing the appliance from the wall
bracket ...................... 17
10. Electrical connection ........... 18
11. Purging. . . . . . . . . . . . . . . . . . . . . . 20
12. Commissioning................ 20
13. Rating plate cover ............. 21
14. Adjusting the water flow ........ 23
15. Functions of the LEDs in the
water heater................... 24
16. Cleaning and Maintenance ...... 24
17. Troubleshooting and Service...... 26
Vor Installation
und Benutzung des
Gerätes lesen Sie
bitte sorgfältig diese
Gebrauchsanweisung!
Zur Montage und
Bedienung der
Lumino-Armatur
lesen Sie bitte
die beiliegende
Bedienungsanleitung!
Read these operating
instructions carefully
before installing and
using the heater!
For installation and
operation of the
Lumino faucet please
read the enclosed
instructions!

MBX3..7 Lumino
4
Ihr Produkt wurde aus hochwertigen, wie-
derverwendbaren Materialien und Kompo-
nenten hergestellt. Beachten Sie bei einer
Entsorgung, dass elektrische Geräte am
Ende ihrer Lebensdauer vom Hausmüll
getrennt entsorgt werden müssen. Bringen
Sie dieses Gerät daher zu einer der kommu-
nalen Sammelstellen, die Elektronikschrott
entgegennehmen. Diese ordnungsgemäße
Entsorgung dient dem Umweltschutz und
verhindert mögliche schädliche Auswirkungen
auf Mensch und Umwelt, die sich aus einer
unsachgemäßen Handhabung der Geräte am
Ende ihrer Lebensdauer ergeben könnten.
Genauere Informationen zur nächstgelegenen
Sammelstelle bzw. Recyclinghof erhalten Sie
bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie elektronische
Geräte entsorgen möchten, treten Sie bitte
mit Ihrem Händler oder Lieferanten in
Kontakt. Diese halten weitere Informationen
für Sie bereit.
Your product was manufactured from high-
quality, reusable materials and components.
Please respect in case of discarding that
electrical devices should be disposed of sepa-
rately from household waste at the end of
their service life.Therefore, please take this
device to a municipal collection point that
accepts electronic scrap. Disposing it correctly
will support environmental protection and
will prevent any potential negative effects
on human beings and the environment that
could arise from inappropriate handling of
these devices at the end of their service life.
Please contact your local authority for further
details of your nearest designated collection
point or recycling site.
Business customers: If you wish to discard
electronic equipment, please contact your
dealer or supplier for further information.
2. Umwelt und Recycling 2. Environment and Recycling

5
CLAGE
3. Sicherheitshinweise 3. Safety notes
• Benutzen Sie das Gerät nur, nach-
dem es korrekt installiert wurde
und wenn es sich in technisch ein-
wandfreiem Zustand befindet.
• Öffnen Sie niemals das Gerät, ohne
vorher die Stromzufuhr zum Gerät
dauerhaft unterbrochen zu haben.
• Nehmen Sie am Gerät oder an den
Elektro- und Wasserleitungen keine
technischen Änderungen vor.
• Das Gerät muss geerdet werden.
• Beachten Sie, dass Wassertempe-
raturen über ca. 43°C, besonders
von Kindern, als heiß empfunden
werden und ein Verbrennungs-
gefühl hervorrufen können.
Bedenken Sie, dass nach längerer
Durchlaufzeit auch die Armaturen
entsprechend heiß werden.
• Das Gerät ist nur für den Haus-
• Do not use the appliance until it
has been correctly installed and
unless it is in perfect working order.
• Do not remove the front cover
under any circumstances before
switching off the mains electrical
supply to the unit.
• Never make technical modifications,
either to the appliance itself or the
electrical leads and water pipes.
• The appliance must be earthed at
all times.
• Pay attention to the fact that water
temperatures in excess of approx.
43°C are perceived as hot, espe-
cially by children, and may cause a
feeling of burning. Please note that
the fittings and taps may be very
hot when the appliance has been in
use for some time.
Lesen Sie diese Anleitung bis zur letz-
ten Seite sorgfältig durch, bevor Sie
das Gerät installieren oder benutzen!
Bewahren Sie diese Anleitung für spätere
Verwendung zusammen mit dem Gerät
auf!
Montageanleitungen richten sich an den
Fachmann, der für die Installation des Gerätes
verantwortlich ist. Gebrauchsanleitungen sind
für den Endanwender bestimmt.
Die jeweils aktuelle Ausgabe dieser Anleitung
ist online verfügbar unter: www.clage.de/
downloads
Please read these instructions carefully
before installing or using the appliance!
Keep the instructions handy with the
appliance for future use!
Instruction manuals are intended for the spe-
cialist who is responsible for the installation
of the appliance. Operation manuals are for
the end user.
The latest version of the instructions can be
found online at www.clage.com.

MBX3..7 Lumino
6
3. Sicherheitshinweise 3. Safety notes
gebrauch und ähnliche Zwecke
innerhalb geschlossener Räume
geeignet und darf nur zum
Erwärmen von Trinkwasser verwen-
det werden.
• Das Gerät darf niemals Frost ausge-
setzt werden.
• Die auf dem Typenschild angege-
benen Werte müssen eingehalten
werden.
• Im Störungsfall schalten Sie sofort
die Sicherungen aus. Bei einer
Undichtigkeit am Gerät schließen
Sie sofort die Wasserzuleitung.
Lassen Sie die Störung nur vom
Werkskundendienst oder einem
anerkannten Fachhandwerksbetrieb
beheben.
• Dieses Gerät kann von Kindern ab
8Jahren und darüber sowie von
Personen mit verringerten physi-
schen, sensorischen oder menta-
len Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt wer-
den, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs
des Gerätes unterwiesen wurden
und die daraus resultierenden
Gefahren verstehen. Kinder dür-
fen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung
dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt wer-
den.
• The appliance is only suitable for
domestic use and similar applica-
tions inside closed rooms, and must
only be used to heat incoming
water from the mains supply.
• The appliance must never be
exposed to frost.
• The values stated on the rating
plate must be observed.
• In case of malfunction, disconnect
the fuses immediately. In case of
leaks, cut off the mains water sup-
ply instantly. Repairs must only be
carried out by the customer service
department or an authorised pro-
fessional.
• This appliance can be used by
children aged 8years and above
and persons with reduced physical,
sensory or mental capabilities or
lack of experience and knowledge
if they have been given supervi-
sion or instruction concerning use
of the appliance in a safe way and
understand the hazards involved.
Children shall not play with the
appliance. Cleaning and user main-
tenance shall not be performed by
children without supervision.

7
CLAGE
Dieser Klein-Durchlauferhitzer (Abb.1) ist
ausschließlich zur sparsamen Warmwasser-
versorgung einer einzelnen Zapfstelle, insbe-
sondere Handwaschbecken in Verbindung mit
der Sensorarmatur Lumino vorgesehen.
Beim Aktivieren der Sensorarmatur schaltet
der Durchlauferhitzer automatisch ein und
erwärmt das Wasser während es durch das
Gerät strömt.
Die Temperatureinstellung des Durch-
lauferhitzers bis zu 42°C erfolgt am seit-
lichen Hebel der Armatur. Im Gegensatz
zu herkömmlichen Armaturen wird
Wasser nicht gemischt, sondern direkt auf
Wunschtemperatur erhitzt. Wenn diese
Temperatur erreicht wird, reduziert die
Elektronik die Leistung automatisch, um die
Auslauftemperatur nicht zu überschreiten.
Bei zu geringer Durchflussmenge, zu nied-
rigem Fließdruck oder beim Schließen des
Warmwasserventiles der Armatur, schaltet
das Gerät automatisch ab. Für eine optimale
Wasserdarbietung ist unbedingt der in der
Verpackung mitgelieferte Spezial-Strahlregler
zu verwenden. Dieser wird in den Auslauf
This instantaneous water heater (fig. 1) is
exclusively intended to provide economical
heating of water sufficient for a single outlet
especially a handwash basin with the sensor
faucet Lumino.
As soon as the sensor faucet is activated, the
heater switches on automatically and heats
the water as it passes through the appliance.
The temperature setting of the heater up to
42°C takes place using the lateral lever on
the tap. In contrast to conventional taps, the
water is not mixed, but directly heated up
to the desired temperature.When this tem-
perature is reached, the electronic regulator
reduces the power in order to ensure that
the outlet temperature does not exceed this
value.
If the flow rate is too low, if the flow pressure
is too low, or if the warm-water tap is closed,
the appliance switches itself off automatically.
For an optimum flow of water, always fit the
special jet regulator enclosed with the appli-
ance.This regulator is inserted into the thread
on the end of the tap and fits into any stand-
ard sleeve size M22/24.
4. Gerätebeschreibung 4. Description of appliance
1

MBX3..7 Lumino
8
2
der Armatur eingesetzt und passt in jede
Standardhülse M22/24.
Die maximal mögliche Auslauftemperatur
ist bestimmt durch die Zulauftemperatur, die
Wassermenge und die Leistung des Durch-
lauferhitzers (siehe Grafik). Die Voreinstellung
der Durchflussmenge kann verändert werden
(siehe Kapitel »Einstellung der Wassermenge«
auf Seite 23).
Ergänzend zu dieser Beschreibung des Durch-
lauferhitzers ist die Beschreibung der Armatur
zu beachten.
The maximum possible outlet temperature is
determined by the temperature of the incom-
ing water, the rate of flow and the heating
power of the heater (see diagram). The flow
rate can be preset (see chapter “Adjusting the
water flow“ on page 23).
In addition to this description of the instan-
taneous water heater, the description of the
faucet needs to be observed.
4. Gerätebeschreibung 4. Description of appliance
Max. Temperaturerhöhung t1–t2in Kelvin
max. temperature increase t1–t2in Kelvin
40
∆t
[K]
30
25
20
10
1,0 1,5 2,0 2,5 3,0 3,5 4,0
V [l/min]
3,5 kW 6,5 kW

9
CLAGE
5. Technische Daten
Typ MBX 3 Lumino MBX 7 Lumino
Artikel-Nummer 15113 15117
Nenninhalt Liter 0,2 0,2
Nennüberdruck MPa (bar) 1 (10) 1 (10)
Heizsystem Blankwiderstand / IES®system
Einsatzbereich: erforderlicher
Wasserwiderstand bei 15°C in Ωcm ≥ 1100 ≥ 1100
Nennspannung 1/N/PE ~ 220V – 240 V 2/PE~ 400 V
Nennleistung 3,5 kW 6,5 kW
Nennstrom 15 A 16 A
Temperaturbereich einstellbar 42°C
Maximale Einlauftemperatur 70 °C 70 °C
Werkseinstellung Durchflussmenge
bei 3bar Fließdruck 2,0 l/min 3,7 l/min
Maximale Temperaturerhöhung
bei Nennleistung und einem
Durchfluss von…
1)
2,0 l/min 25 K 46 K
2,5 l/min 20 K 37 K
3,0 l/min 17 K 31 K
3,5 l/min 14 K 26 K
4,0 l/min 12 K 23 K
Einschaltwassermenge l/min 1,2 1,5
Ausschaltwassermenge l/min 1,0 1,3
Min. erforderlicher Leiterquerschnitt 2) mm21,5 2,5
Gewicht mit Wasserfüllung ca. 1,5 kg
Abmessungen (H × B × T) 13,5 × 18,6 × 8,7 cm
Schutzklasse nach VDE 1
Schutzart nach VDE IP 25
1) Temperaturerhöhung (Kelvin) + Kaltwassertemperatur (°C) =
maximale Warmwassertemperatur (°C) ≤ 70 °C
2) Maximaler Kabelquerschnitt 4mm2

MBX3..7 Lumino
10
5. Technical specifications
Type MBX 3 Lumino MBX 7 Lumino
Art. No. 15113 15117
Capacity liter 0.2 0.2
Nominal pressure MPa (bar) 1 (10) 1 (10)
Heating system bare resistance element / IES®system
Required water resistance
at 15°C in Ω cm ≥ 1100 ≥ 1100
Electric supply 1/N/PE ~ 220V – 240 V 2/PE~ 400 V
Nominal power rating 3.5 kW 6.5 kW
Nominal current 15 A 16 A
Temperature choice 42°C
Maximum inlet temperature 70 °C 70 °C
Factory flow setting at 3 bar 2.0 l/min 3.7 l/min
Maximum temperature incre-
ase at rated power and a flow
rate of…
1)
2.0 l/min 25 K 46 K
2.5 l/min 20 K 37 K
3.0 l/min 17 K 31 K
3.5 l/min 14 K 26 K
4.0 l/min 12 K 23 K
Required l/min to switch on l/min 1.2 1.5
Required l/min to switch off l/min 1.0 1.3
Min. required cable size 2) mm21.5 2.5
Weight filled with water approx. 1.5 kg
Dimensions (H × W × D) 13.5 × 18.6 × 8.7 cm
Protection class acc. to VDE 1
Type of protection according to VDE IP 25
1) Temperature rise (Kelvin) + cold-water temperature =
maximum hot-water temperature (°C) ≤ 70 °C
2) The cable size must not exceed 4mm2

11
CLAGE
6. Installationsbeispiele 6. Typical installations
MBX3 Lumino mit
Steckeranschluss
MBX3 Lumino with plug
230V 230V
3
Maßangaben in mm Dimensions in mm

MBX3..7 Lumino
12
6. Installationsbeispiele 6. Typical installations
MBX7 Lumino mit
Festanschluss
MBX7 Lumino with
permanent connection
4
230V 400V 2~
Maßangaben in mm Dimensions in mm

13
CLAGE
The heater is installed as shown in the imme-
diate vicinity of the outlet in a frost-free room.
We guarantee trouble-free operation only if
CLAGE fittings and accessories are used. Note
the following during installation:
• Installation must comply with all statutory
regulations, as well as those of the local
electricity and water supply companies.
• Check technical data and the information
on the rating plate under the cover (see
chapter “Removing the cover“ on page
21).
• Ensure that all accessories are removed
from the packing materials.
• Easy access to the appliance shall be guar-
anteed at all times.An external shut-off
valve has to be installed.
• Thoroughly rinse the water pipes before
connection.
• Optimum operation is ensured at a water
flow pressure of 0.2 to 0.4 MPa (2–4 bar).
The appliance must not be subjected to
pressure exceeding 1 MPa (10 bar).
Die Montage erfolgt direkt an die Anschluss-
rohre der Sanitärarmatur in einem frostfreien
Raum. Wir garantieren einwandfreie Funktion
nur bei Verwendung von CLAGE Armaturen
und Zubehör. Bei der Installation beachten:
• DIN VDE 0100 und DIN 1988 bzw.
EN806-2 sowie die gesetzlichen Vor-
schriften des jeweiligen Landes und die
Bestimmungen des örtlichen Elektrizitäts-
und Wasserversorgungsunternehmens
• Technische Daten und Angaben auf dem
Typenschild unter der Blende (siehe Kapitel
»Abnehmen der Blende« auf Seite 21)
• Keine Zubehörteile in der Verpackung
zurücklassen.
• Für Wartungszwecke muss der Durchlauf-
erhitzer leicht zugänglich sein. Ein separa-
tes Absperrventil muss installiert sein.
• Vor Anschluss Wasserleitungen gut durch-
spülen.
• Ein optimaler Betrieb ist bei einem Fließ-
wasserdruck zwischen 0,2–0,4 MPa
(2–4bar) gewährleistet. Der Netzdruck darf
1MPa (10 bar) nicht überschreiten.
7. Montagehinweise 7. The following must be observed

MBX3..7 Lumino
14
Einbaurichtlinien:
DN Schlauch Daußen PN Rmin
8 mm 12 mm 20 bar 27 mm
Achten Sie auf ausreichenden Potential-
ausgleich!
• Der zulässige Biegeradius Rmin = 27mm
darf nicht unterschritten werden, sowohl
bei Transport, Montage als auch im ein-
gebauten Zustand. Kann der Biegeradius
nicht eingehalten werden, ist die Montage-
art zu ändern oder ein geeigneter Schlauch
zu wählen.
Die Mindestlänge entnehmen Sie bitte
der Tabelle:
Lmin Lmin α=90° Lmin α=180° Lmin α=360°
60 mm 140 mm 180 mm 260 mm
• Bei gebogener Verlegung muss genügend
Schlauchlänge zur Bildung eines offenen
Bogens vorhanden sein, da sonst der
Schlauch an den Anschlüssen abknickt und
zerstört wird.
• Unter Druck bzw. bei Wärme kann es zu
einer geringfügigen Längenänderung
des Schlauches kommen. Gerade verleg-
te Schlauchleitungen müssen deshalb
so eingebaut werden, dass Längen-
veränderungen abgefangen werden.
• Die flexible Verbindung darf auf keinen Fall
verdreht oder abgeknickt werden.
• Der Schlauch darf sowohl bei der
Montage als auch im Betrieb durch kei-
nerlei von außen einwirkende Zug- oder
Druckbeanspruchung belastet werden.
• Starre Anschlüsse (Außengewinde)
sind nach der Befestigung des zweiten
Anschlusses nicht weiter anzuziehen, da
der Schlauch sonst verdreht wird und
Installation guidelines:
Hose DN Dexternal PN Rmin
8 mm 12 mm 20 bar 27 mm
Ensure sufficient equipotential bonding.
• The permissible bending radius Rmin =
27mm must be observed at all times,
including during transport and assembly as
well as when installed. If it is not possible
to observe the minimum bending radius,
a different installation method should be
used or a suitable hose should be selected.
Please refer to the table for the minimum
length:
Lmin Lmin α =90° Lmin α=180° Lmin α=360°
60 mm 140 mm 180 mm 260 mm
• For curved installation there must be suf-
ficient hose length available to form an
open loop, as otherwise the hose will
become kinked at the joints and thus
destroyed.
• The hose length may change slightly due
to the effects of pressure or heat. For
straight installation, allowance should
therefore be made to compensate for
changes in the hose length.
• Never twist or kink the flexible connection.
• Ensure that the hose is never stressed by
external tensile or compressive forces dur-
ing assembly or when in use.
• Rigid connections (external thread) should
not be further tightened after attaching
the second connection, as this causes
twisting and may damage the hose.
• The hose installer is always responsible for
ensuring a tight join.
8. Flexible Verbindungsschläuche 8. Flexible connecting hoses

15
CLAGE
Beschädigungen am Schlauch auftreten
können.
• Für die Dichtheit der Verbindung ist grund-
sätzlich der Monteur der Schläuche verant-
wortlich.
• Mitgeliefertes Dichtungsmaterial ist vom
Monteur auf seine Eignung zu prüfen,
da dem Hersteller der Schläuche sowohl
das Material als auch die Geometrie der
Anschlüsse nicht bekannt sind.
• The installer should check any sealing
material supplied with the hose to ensure
that it is suitable, as the hose manufacturer
does not know the connection material or
geometry.
8. Flexible Verbindungsschläuche 8. Flexible connecting hoses
Rmin
Daußen / external
XBogen / Bend
Rohrbogen
Pipe bend
richtig / correct
richtig / correct
richtig / correct
richtig
correct
falsch / wrong
falsch / wrong
falsch / wrong
falsch
wrong
Lmin

MBX3..7 Lumino
16
• Das Gerät so installieren, dass die
Wasseranschlüsse senkrecht nach oben
stehen und direkt an die Anschlüsse der
Sanitärarmatur angeschlossen werden
können.
• Wandhalter mit Schrauben dübeln (Abb. 5).
• Gerät auf den Wandhalter stecken und ein-
rasten (Abb. 6). Das Gerät darf nur betrie-
ben werden, wenn es ordnungsgemäß auf
dem Wandhalter eingerastet ist!
• Wasserzulauf (blau) und -auslauf (rot)
sind durch Farbmarkierungen auf dem
Typenschild (unter der Typenschild-Blende)
gekennzeichnet (Abb. 7).
• Die Kennzeichnungen der Armaturen müs-
sen entsprechend zugeordnet werden. Die
Montage muss so erfolgen, dass die ange-
• Install the appliance with the water con-
nectors vertically upwards for direct con-
nection to the sanitary tap.
• Secure the wall bracket to the wall with
screws and suitable wall plugs (fig. 5).
• Place the appliance on the wall bracket
and snap it into position (fig. 6).The appli-
ance may only be operated, when it has
been properly placed into the wall bracket!
• Tap connection (fig. 7): Cold water inlet
(blue) and hot water outlet (red) are
marked on the rating plate (under the rat-
ing plate cover).
• Connect the appropriate pipe or hose of
the sanitary tap with the red marked hot
water outlet.Avoid exerting any kind of
9. Montage und Wasseranschluss 9. Installing the appliance
5 6
7
a
d
a
b
c
e
a. Dichtung
b. Filtersieb
c. Kaltwasseranschluss (Zulauf)
d. Warmwasseranschluss (Auslauf)
e. Typenschild-Blende
a. Seal
b. Strainer
c. Cold water-connection (inlet)
d. Hot water-connection (outlet)
e. Rating plate cover

17
CLAGE
schlossenen Wasserleitungen keine mecha-
nische Kraft auf das Gerät ausüben.
• Nach Installation alle Verbindungen auf
Dichtheit prüfen.
• Um einen optimalen Wasserstrahl
bei sparsamer Durchflussmenge
zu erhalten, unbedingt beigefüg-
ten Strahlregler an den Auslauf der
Armatur schrauben.
Abnehmen des Gerätes aus dem
Wandhalter
Breite Schraubendreherspitze bis Anschlag in
Verriegelung zwischen den Wasseranschluss-
stücken stecken und Schraubendreher leicht
nach oben drücken (1), Gerät maximal 15°
nach vorne kippen (2) und nach oben entneh-
men (3).
9. Montage und Wasseranschluss 9. Installing the appliance
mechanical pressure exerted on the appli-
ance, e.g. by water pipes etc.
• After installation, carefully check all con-
nections for leaks and rectify as necessary.
• In order to obtain an optimum water
jet at low flow rates, always insert the
enclosed jet regulator into the sleeve
of the tap outlet.
Removing the appliance from the
wall bracket
Put the wide screwdriver tip into the inter-
lock between the water connections until it
stops, then press it slightly upwards (1), tilt
the appliance forward by max. 15° (2) and
remove it upwards (3).
8

MBX3..7 Lumino
18
Fill the appliance completely with water
by repeatedly opening and closing the
hot-water tap before connecting to elec-
trical power. The heating element may be
damaged if this is not done!
• Check that the power supply is switched
off prior to electrical connection.
• The MBX3 Lumino (3.5kW) may be pro-
vided with a power cable and a protective
earth plug by the factory. Please make sure
that the feed cable, which leads to the pro-
tective earth plug socket, is dimensioned
sufficient and that the socket is plugged
to the conductor. The socket must be freely
accessible.The power cable needs to be
changed by the customer service depart-
ment or an authorized electrician in case
of defect, to avoid any danger.
• The mains cable of all other MBX Lumino
models must be permanently connected
via connecting box, as shown in the circuit
diagram (see fig. 9). The earth conductor
must be connected.
• In accordance with IEC, a circuit breaker
with a contact opening gap of at least
3mm for each pole must be provided on
the mains side of the connecting box.
• The wiring cross-section must be well
adapted to the corresponding power rating.
• To protect the appliance, a fuse element
must be fitted with a tripping current com-
mensurate with the nominal current of the
appliance.
10. Elektroanschluss 10. Electrical connection
Vor dem elektrischen Anschluss das Gerät
durch mehrfaches Öffnen und Schließen
des Warmwasserventiles der Armatur mit
Wasser füllen und vollständig entlüften.
Sonst ist ein Schaden am Heizelement
möglich!
• Vor dem elektrischen Anschluss die Zulei-
tung zum Gerät spannungsfrei schalten.
• Der Typ MBX3 Lumino (3,5kW)
wird werkseitig mit Netzleitung und
Schutzkontakstecker geliefert. Stellen
Sie sicher, dass die Zuleitung zur
Schutzkontaktsteckdose ausreichend
dimensioniert ist und die Steckdose an
den Schutzleiter angeschlossen ist. Die
Steckdose muss frei zugänglich sein.
Wenn die Netzleitung beschädigt ist, muss
sie vom Werkskundendienst oder einem
Elektrofachhandwerker ersetzt werden, um
Gefahren zu vermeiden.
• Die Netzanschlussleitung aller anderen
MBX-Lumino-Modelle muss über eine
Geräteanschlussdose nach Schaltplan
(Abb. 9) fest angeschlossen werden.
Der Schutzleiter muss angeschlossen
werden.
• Installationsseitig ist eine allpolige
Trennung nach VDE 0700 mit einer
Kontaktöffnungsweite von ≥3mm pro Pol
vorzusehen.
• Der Querschnitt der Zuleitung muss der
Leistung entsprechend dimensioniert sein.
• Zur Absicherung des Gerätes ist ein
Sicherungselement für Leitungsschutz mit
einem dem Gerätenennstrom angepassten
Auslösestrom zu montieren.

19
CLAGE
10. Elektroanschluss 10. Electrical connection
1
3
2
Circuit diagram
1. Electronic regulator
2. Heating element
3. Safety thermal cut-out
Schaltplan
1. Elektronische Regelung
2. Heizelement
3. Sicherheitstemperaturbegrenzer
9
10
(230 V~) MBX 3 Lumino
(400 V 2~) MBX 7 Lumino
Plug the two-pin female connector of the
power adapter into the socket of the tap.
Plug the three-pin female connector from
the MBX Lumino into the socket of the tap.
Respect the anti-twist-protection. The strip on
top of the connectors must be on the same
side (fig. 10).
Stecken Sie den zweipoligen Stecker der
Armatur in die Buchse des Steckernetzteiles.
Stecken Sie den dreipoligen Stecker vom MBX
Lumino in die Buchse der Armatur. Achten
Sie dabei auf den Verdrehschutz. Der Steg an
Buchse und Stecker muss auf der gleichen
Seite sein (Abb. 10).

MBX3..7 Lumino
20
To prevent damage to the appliance, the
instantaneous water heater must be purged
of air before using it for the first time.
Each time it is emptied (e.g. after work on the
plumbing system, if there is a risk of frost or
following repair work), the appliance must be
purged of air before it can be used again.
1. Disconnect the appliance from the electri-
cal supply.
2. Open and close the hot water tap until no
more air emerges from the pipe and all air
has been eliminated from the water heater.
3. Only then you should reconnect the power
supply to the unit.
Um eine Beschädigung des Heizelementes
zu vermeiden, muss das Gerät vor der
ersten Inbetriebnahme entlüftet werden.
Nach jeder Entleerung (z.B. nach Arbeiten in
der Wasserinstallation, wegen Frostgefahr
oder nach Reparaturen am Gerät) muss das
Gerät vor der Wiederinbetriebnahme erneut
entlüftet werden.
1. Stromzufuhr durch Sicherungen abschalten.
2. Danach das zugehörige Warmwasserzapf-
ventil mehrfach öffnen und schließen, bis
keine Luft mehr aus der Leitung austritt
und der Durchlauferhitzer luftfrei ist.
3. Erst dann Stromzufuhr zum Durch-
lauferhitzer wieder einschalten.
11. Entlüften 11. Purging
12. Inbetriebnahme 12. Commissioning
Do not switch on the electric power at this
time!
1. Open the sensor faucet and allow water to
flow until it emerges free of air bubbles.
2. Now close the circuit breaker to connect
the electrical supply. After a short power-
up delay of approx. 12 seconds, the water
heats up.
3. Set the desired outlet temperature at the
lateral lever and adjust the water flow rate,
if, for example, the temperature cannot be
reached.
4. Explain the functions of the heater to the
user and ensure that he knows how to use
it. Hand over these operating instructions
to the user.
5. Use the registration card for the registra-
tion at the factory service center or register
the appliance online on the website www.
clage.com.
Noch keinen Strom einschalten!
1. Sensorarmatur öffnen bis Wasser blasenfrei
heraus strömt.
2. Erst jetzt Sicherung einschalten. Nach
einer kurzen Einschaltverzögerung von ca.
12Sekunden fließt warmes Wasser.
3. Die gewünschte Temperatur am seitlichen
Hebel am Gerät einstellen und bei Bedarf
Wassermenge anpassen, falls z.B. die
Temperatur nicht erreicht wird.
4. Dem Benutzer die Funktion des Gerätes
erklären und mit dem Gebrauch vertraut
machen. Diese Anleitung dem Benutzer zur
Aufbewahrung überreichen.
5. Registrieren Sie das Gerät mit der
Registrierkarte beim Werkskundendienst
bzw. online auf der Internetseite www.
clage.de.
