clage CEX 9-U ELECTRONIC MPS Instruction Manual

Montageanleitung für den Fachhandwerker
Installing instructions for the professional
10.19
E-Kompaktdurchlauferhitzer CEX 9-U
E-compact instant water heater CEX 9-U
de > 
en > 
fr > 
pt > 
es > 

2
DE
CEX9-UELECTRONIC MPS®
Inhaltsverzeichnis
Die Montageschablone befindet sich auf den heraustrennbaren Innenseiten dieser Anleitung.
1. Übersichtsdarstellung...........................................................................................3
2. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. Abmessungen .................................................................................................4
4. Installationsbeispiel ............................................................................................5
5. Installation....................................................................................................6
Montageort ...................................................................................................6
Gerät befestigen ...............................................................................................6
Gerät montieren ...............................................................................................6
6. Elektroanschluss ...............................................................................................7
Schaltplan.....................................................................................................7
Bauliche Voraussetzungen .......................................................................................7
Elektroanschluss herstellen ......................................................................................7
7. Erstinbetriebnahme ............................................................................................8
Leistungsumschaltung ..........................................................................................8
Erneute Inbetriebnahme.........................................................................................9
Duschanwendung ..............................................................................................9
Sperr-Level ....................................................................................................9
8. Service-Menü.................................................................................................10
9. Umwelt und Recycling .........................................................................................11
Hinweis: Die beigefügten Sicherheitshinweise sind vor der Installation und Inbetriebnahme
sorgfältig und vollständig durchzulesen und für das weitere Vorgehen zu beachten!

CLAGE
3
DE
Bedienfeld

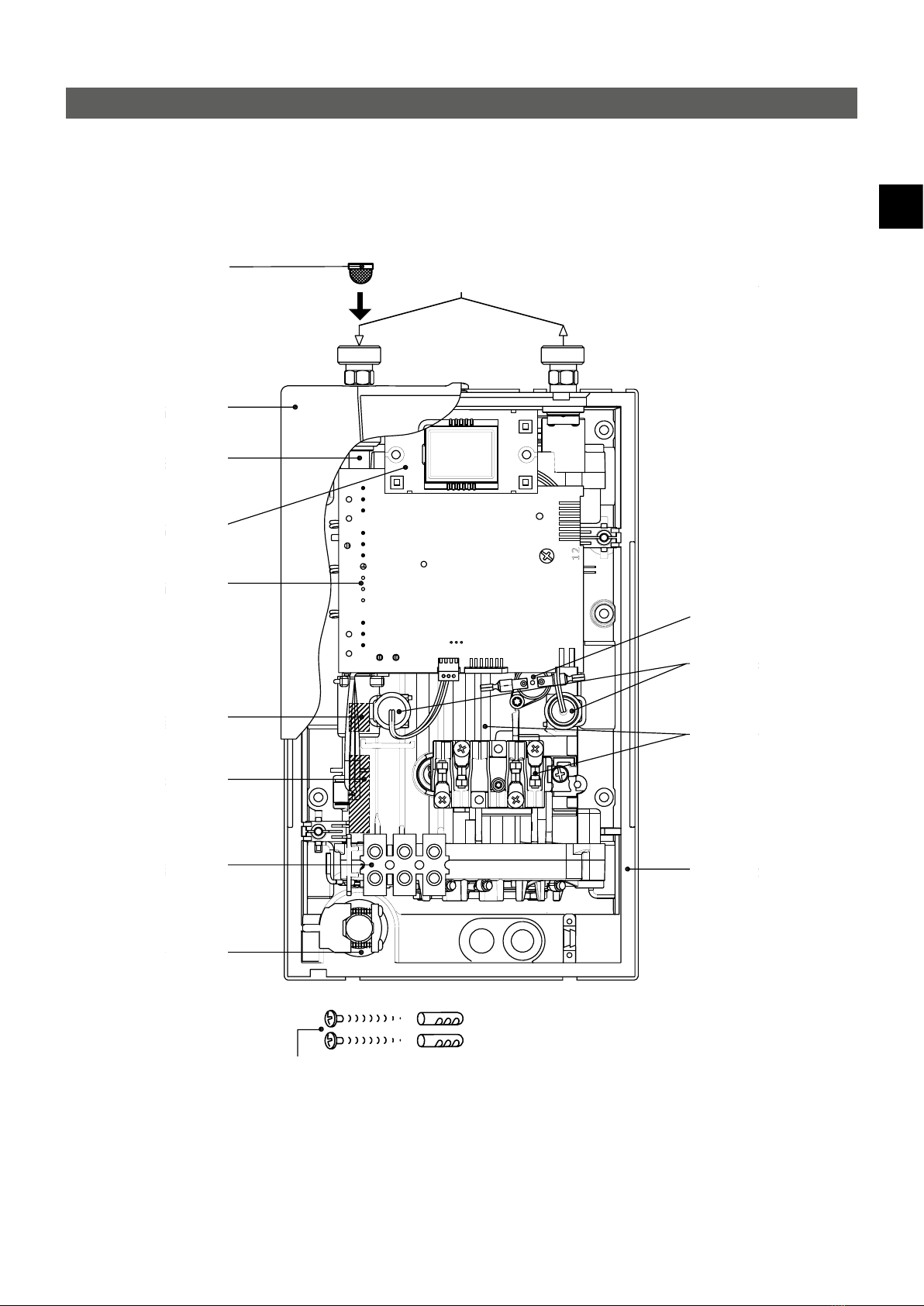

1. Übersichtsdarstellung

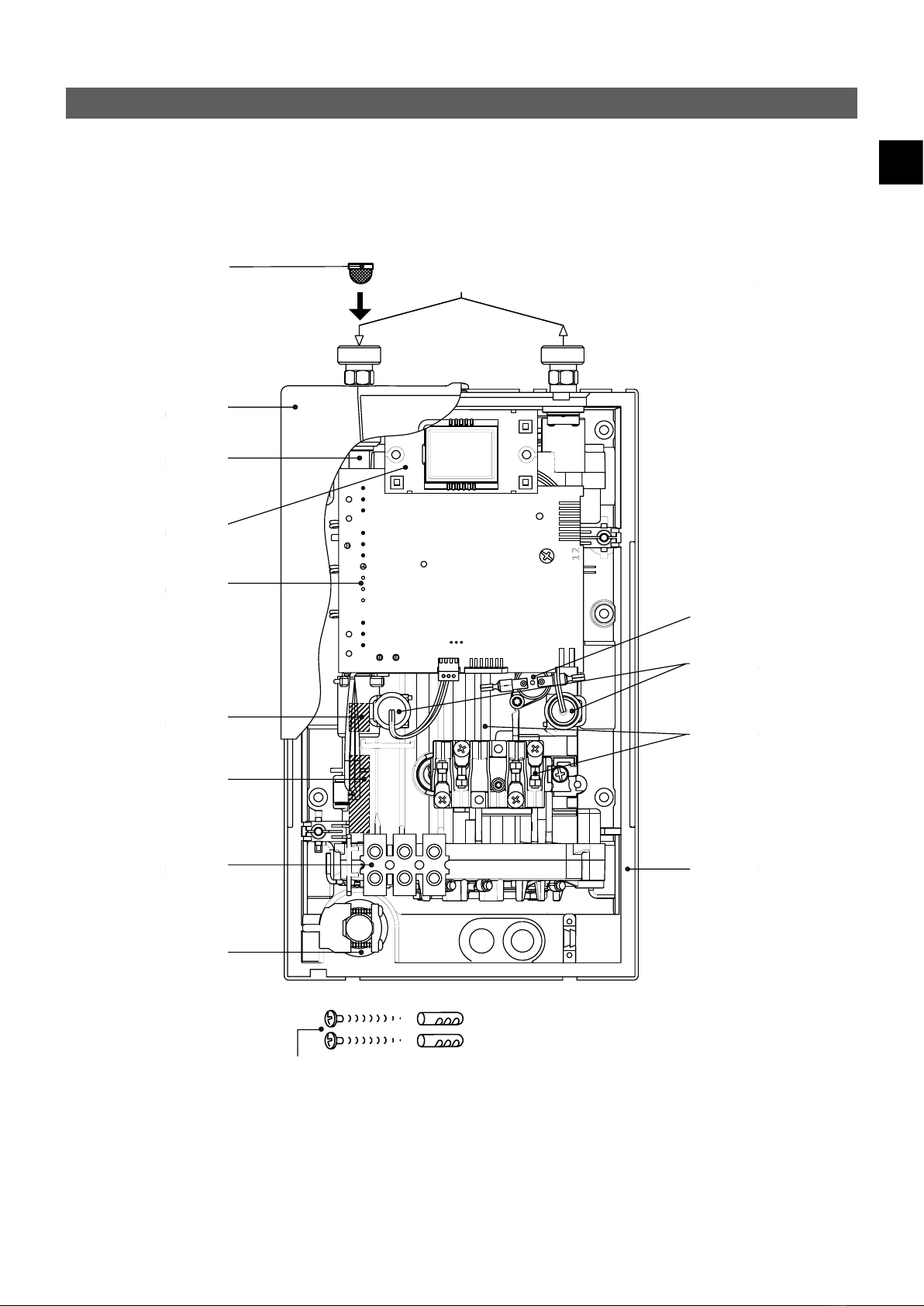

Bei Ersatzteilbestellungen stets Gerätetyp und Seriennummer angeben!
Geräteunterteil
Schrauben und Dübel
Temperaturfühler Set
Heizelement mit SDB
Temperaturbegrenzer STB
Kalt- und Warmwasseranschlussstück
Gerätehaube
Rückflussverhinderer
Elektronik
Einlaufrohr
Durchflussgeber
Anschlussklemme
Durchführungstülle
Filtersieb

4
DE
CEX9-UELECTRONIC MPS®
Typ CEX9-UELECTRONIC MPS®
Energieeffizienzklasse A *)
Nennleistung (Nennstrom) 6,0 / 9,6kW (27,3 / 40A)
Gewählte Leistung (Gewählter Strom) 6,6kW (28,7A) 8,8kW (38,3A)
Elektroanschluss 1/N/PE 220..240V AC
Leiterquerschnitt, mindestens 3× 4mm23× 6mm2
Warmwasserleistung (l/min)
max. bei ∆t = 25K 3,8 5,0
Nenninhalt 0,3l
Nennüberdruck 1,0 MPa (10bar)
Anschlussart druckfest / drucklos
Heizsystem Blankdraht-Heizsystem IES®
Einsatzbereich bei 15°C:
spez. Wasserwiderstand
spez. elektr. Leitfähigkeit
≥ 1100 cm
≤ 90,9 mS/m
Zulauftemperatur ≤ 70°C
Einschalt- – max. Durchfluss 2,0 – 5,0l/min 1)
Druckverlust 0,2bar bei 2,5l/min
1,3bar bei 9,0l/min 2)
Temperatureinstellbereich 20 – 55°C
Wasseranschluss G ½"
Gewicht (mit Wasserfüllung) 2,7kg
Schutzklasse nach VDE I
Schutzart / Sicherheit IP24
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013
1) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
2) Ohne Durchflussmengenregler
3) Maximaler Kabelquerschnitt 10mm²

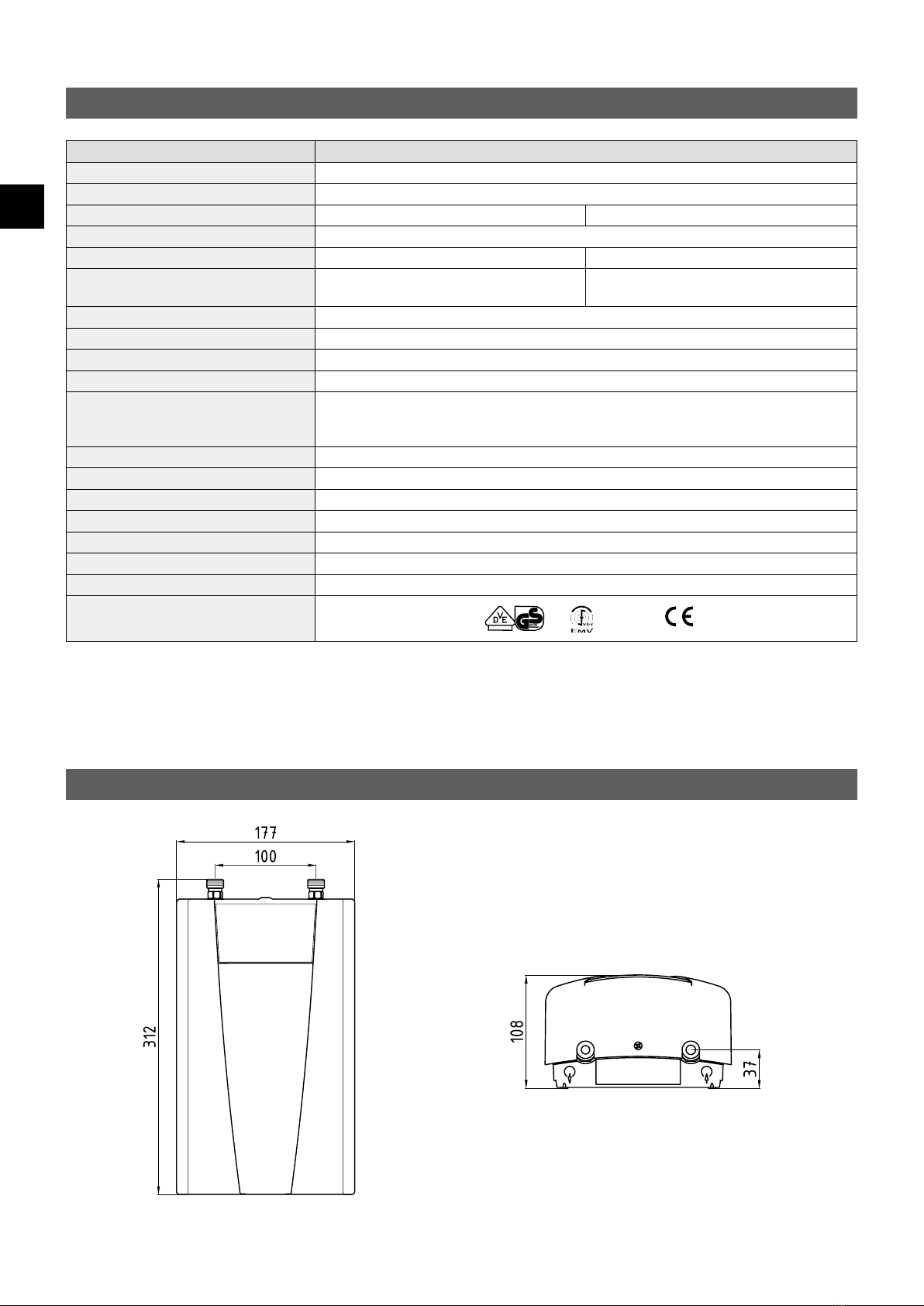

2. Technische Daten
3. Abmessungen
Maßangaben in mm

CLAGE
5
DE
Installation mit druckfester Armatur

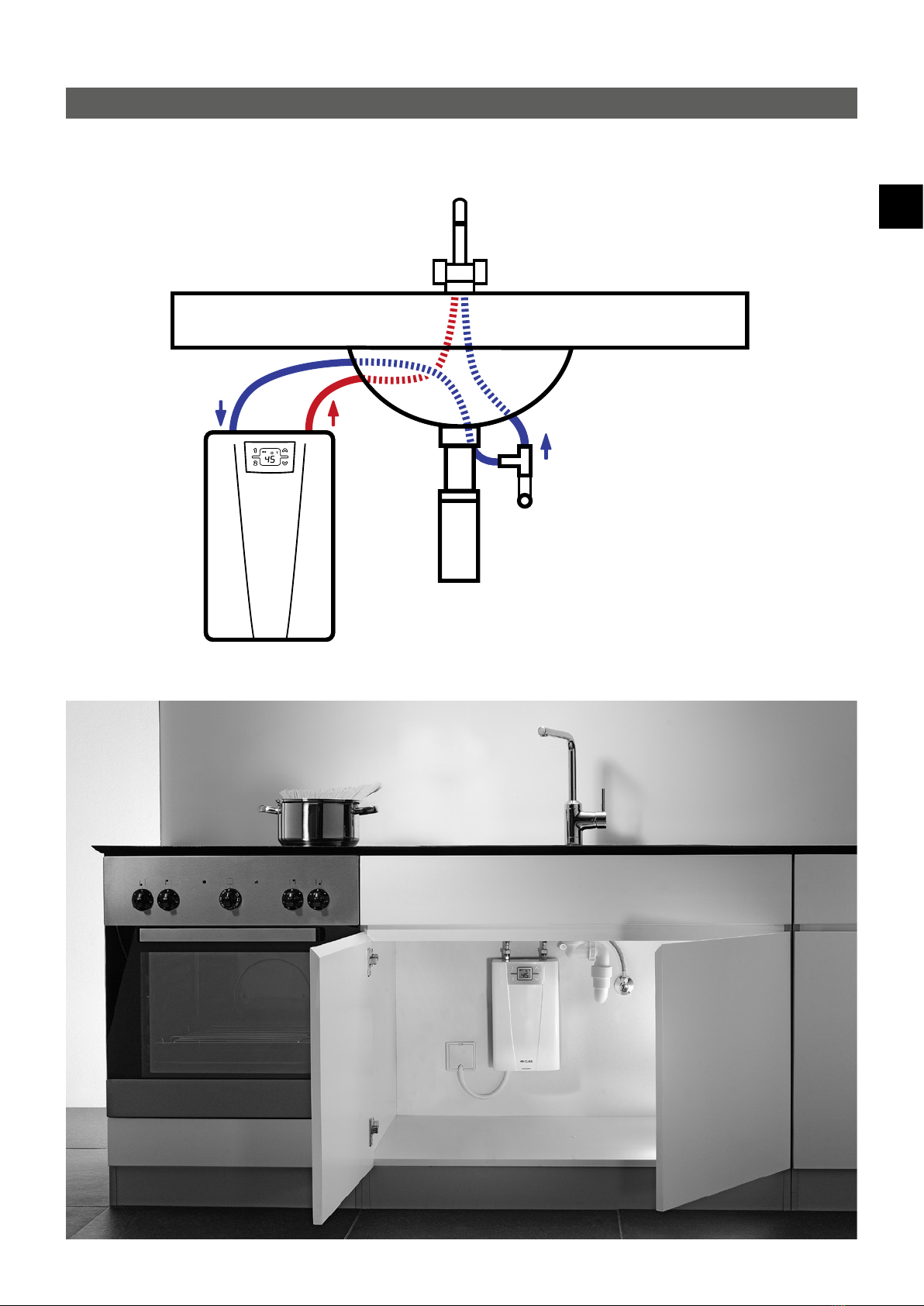

4. Installationsbeispiel

6
DE
CEX9-UELECTRONIC MPS®
5. Installation
Zu beachten sind:
• VDE 0100
• EN 806
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Die ausschließliche Verwendung von geeignetem und unbeschädigtem
Werkzeug
• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost aus-
gesetzt werden.
• Das Gerät ist für eine Untertischmontage vorgesehen und muss senkrecht mit oben
liegenden Wasseranschlüssen installiert werden.
• Das Gerät entspricht der Schutzart IP24.
• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer
und Zapfstelle möglichst gering sein.
• Für Wartungsarbeiten sollte in der Zuleitung ein Absperrventil installiert werden.
Das Gerät muss für Wartungszwecke zugänglich sein.
• Es können Wasserleitungen aus Kupfer oder Stahl eingesetzt werden.
Kunststoffrohre dürfen nur verwendet werden, wenn diese DIN16893 Reihe2 ent-
sprechen. Die Warmwasserleitungen müssen wärmegedämmt sein.
• Die Wasserleitungen dürfen bei der Montage und im Betrieb keine mechanische
Kraft auf die Wasseranschlüsse des Durchlauferhitzers ausüben. Sollte sich dies
aufgrund der Installationsbedingungen nicht sicherstellen lassen, empfehlen wir die
Verwendung von flexiblen Verbindungen.
• Der spezifische Widerstand des Wassers muss bei 15 °C mindestens 1100cm
betragen. Der spezifische Widerstand des Wassers kann bei Ihrem Wasser-
versorgungsunternehmen erfragt werden.
Montageort
1. Wasserzuleitungen vor der Installation gründlich durchspülen, um Schmutz aus den
Leitungen zu entfernen.

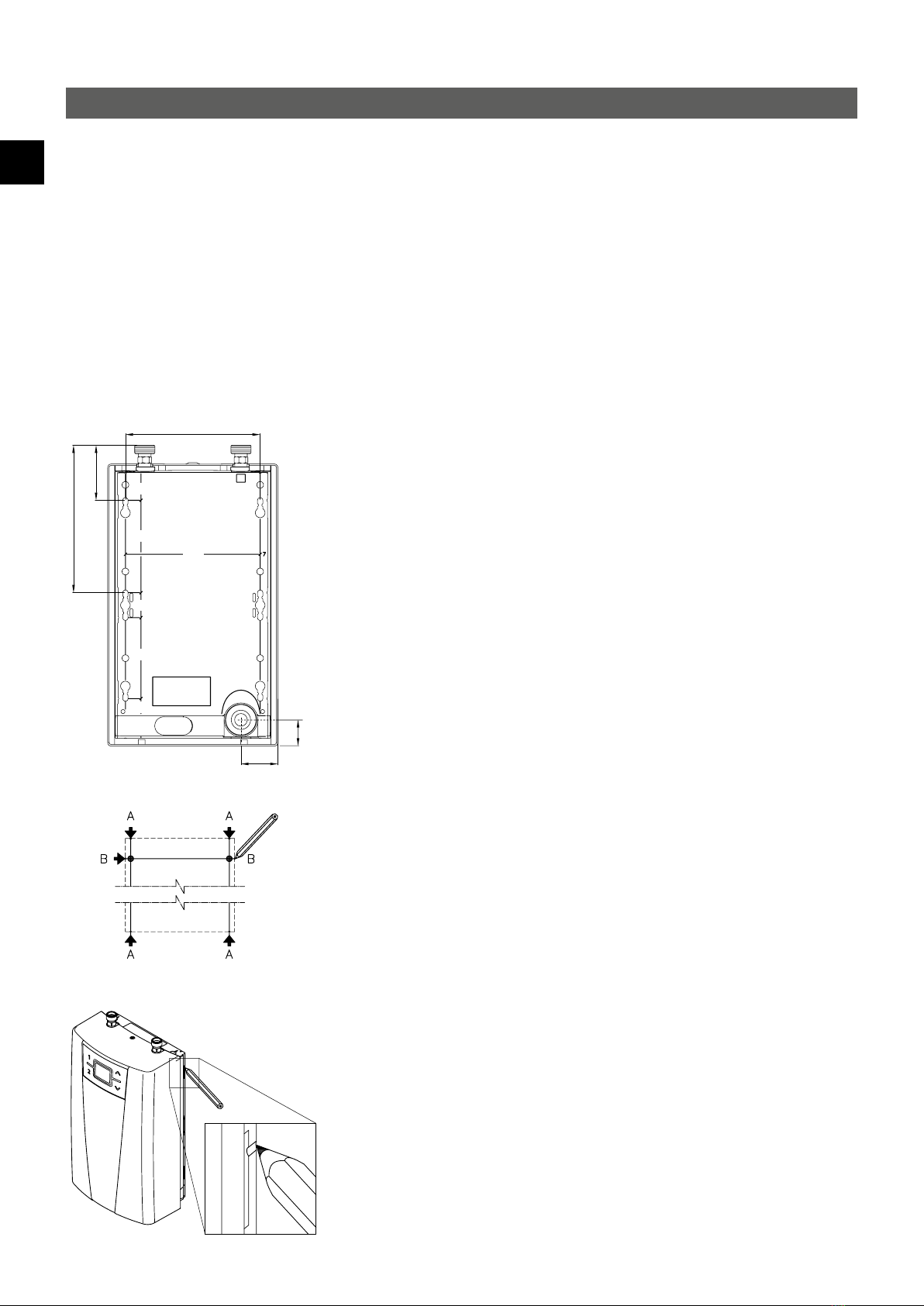

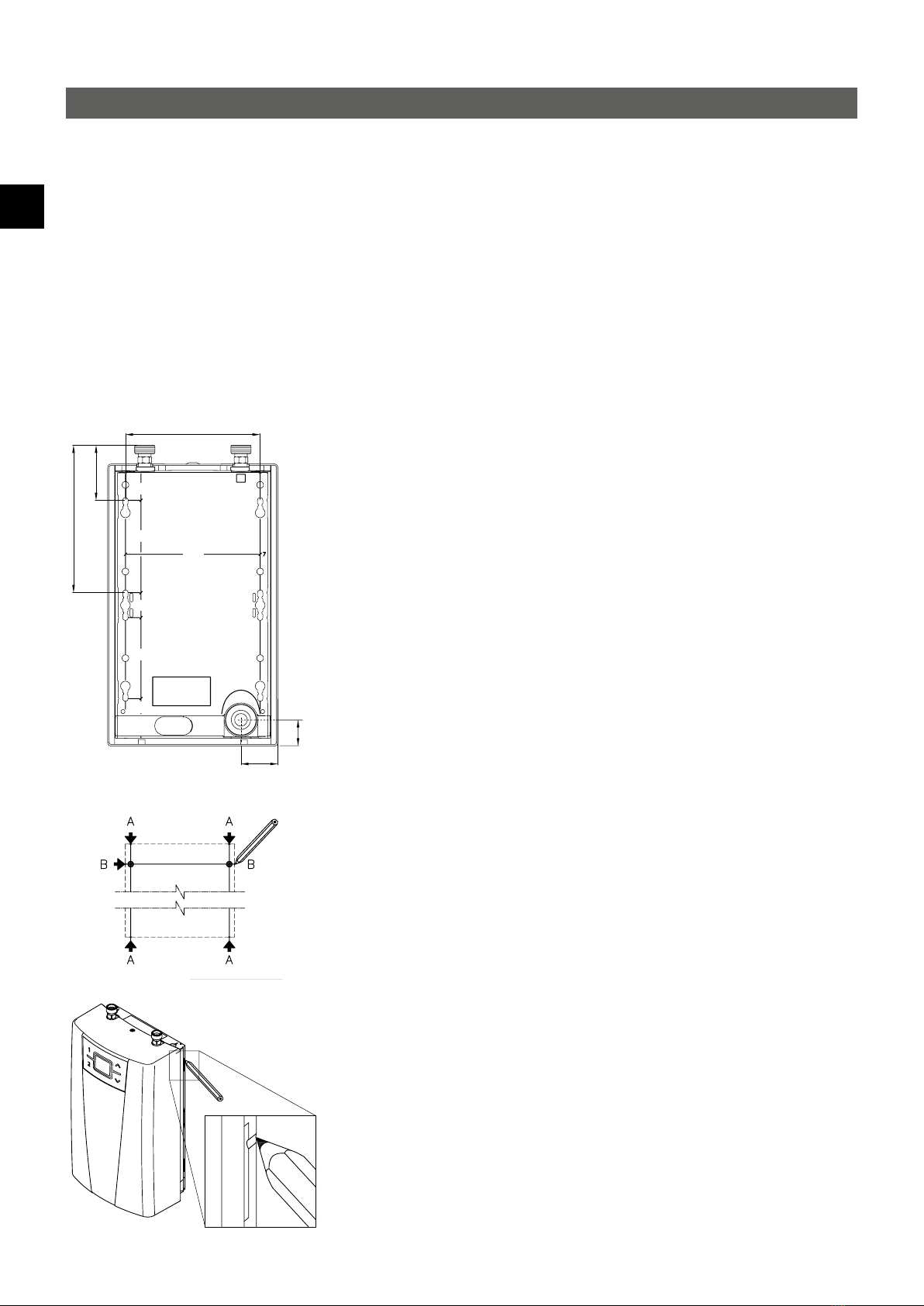

2. Gerät an die Wand halten; dann oben und unten, rechts und links an den kleinen
Aussparungen an der Gehäusekante die Bohrlinien markieren (siehe Bild unten).
Optional können Sie die Montageschablone auf den heraustrennbaren Innenseiten
dieser Anleitung verwenden.
3. Die Markierungen oben und unten vertikal miteinander verbinden (A–A).
4. Die Markierungen rechts und links horizontal miteinander verbinden (B–B).
5. Die Schnittpunkte dieser Linien sind die Bohrpunkte.
6. Mit einem 6 mm-Bohrer die Löcher bohren. Mitgelieferte Dübel und Schrauben ein-
setzen. Die Schrauben müssen 5 mm vorstehen.
7. Gerät in die rückseitigen Aufhängungsöffnungen einhängen undsanft herunter-
drücken bis es einrastet.
Gerät befestigen
1. Die Wasseranschlussleitungen an die Wasseranschlüsse des Gerätes anschließen.
Dazu ½Zoll-Dichtungen verwenden.
2. Das zugehörige Warmwasserzapfventil mehrfach öffnen und schließen bis keine
Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
Gerät montieren
37
26
140
7
57
153
84
41
26
28
96
140

CLAGE
7
DE
• Das Gerät muss dauerhaft an fest verlegte Leitungen angeschlossen werden. Das
Gerät muss an den Schutzleiter angeschlossen werden. Maximaler Kabelquerschnitt
10mm2.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und
dürfen nach der Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer
Kontaktöffnungsweite von mindestens 3mm pro Pol vorzusehen (z.B. über
Sicherungen).
• Zur Absicherung des Gerätes ist ein Sicherungselement für Leitungsschutz mit
einem dem Gerätenennstrom angepassten Auslösestrom zu montieren.
Elektroanschluss herstellen
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz,
dass die Stromversorgung ausgeschaltet ist!
1. Manteln Sie die fest verlegte Leitung so ab, dass Sie das Kabel mit der
Ummantelung durch die Spritzwassertülle bis zur Zugentlastung in das Gerät ein-
führen können.
2. Führen Sie anschließend das Kabel so durch die Spritzwasserschutztülle in das
Gerät, dass der Mantel des Kabels sicher mit der Zugentlastung fixiert werden
kann. Bei Bedarf brechen Sie eine der drei Kabeldurchführungen (rechts, links oder
unten am Gerät) aus. Die Spritzwassertülle verhindert, dass Wasser entlang der
Anschlussleitung in das Gerät eindringen kann. Die Schutztülle muss verwendet
werden!
3. Montieren Sie die Zugentlastung. Die Zugentlastung muss verwendet werden!
4. Isolieren Sie die Litzen ab und schließen diese an die Anschlussklemmen gemäß des
abgebildeten Schaltplanes an. Das Gerät ist an den Schutzleiter anzuschließen.
5. Nach erfolgtem Elektroanschluss montieren Sie die Gerätehaube. Achten Sie dabei
darauf, dass kein Kabel zwischen Haube und Gehäuseunterteil eingeklemmt wird.
6. Elektroanschluss
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Gerät an den Schutzleiter anschließen!

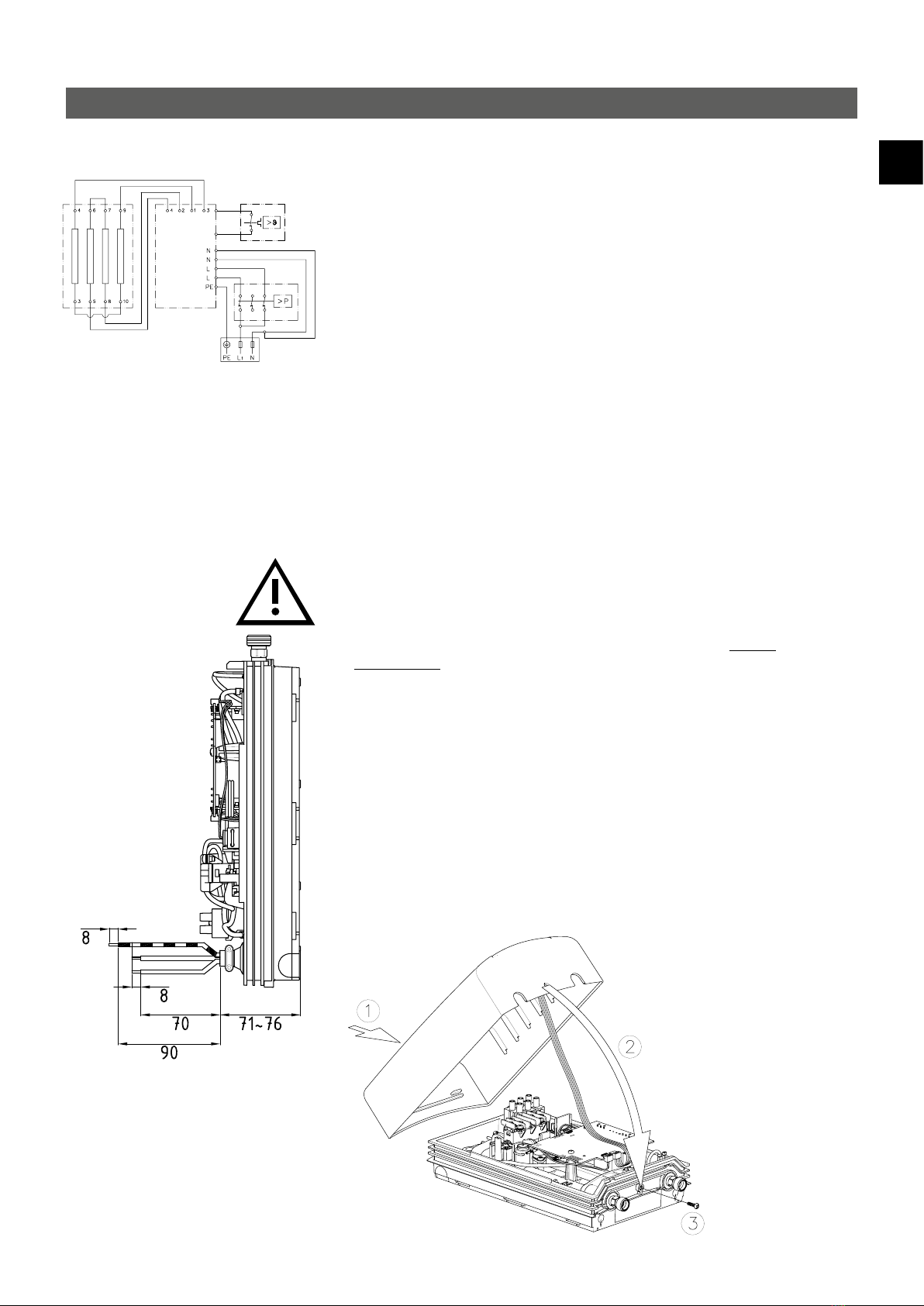

Schaltplan
1
2
5
3
4
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Klemmleiste
5. Sicherheitstemperaturbegrenzer STB
Bauliche Voraussetzungen

8
DE
CEX9-UELECTRONIC MPS®
7. Erstinbetriebnahme
®
Multiple Power System:
Die Nennleistung (max. Leistungs-
aufnahme) beträgt 8,8kW 230V und
kann bei der Installation auf 6,6kW redu-
ziert werden!

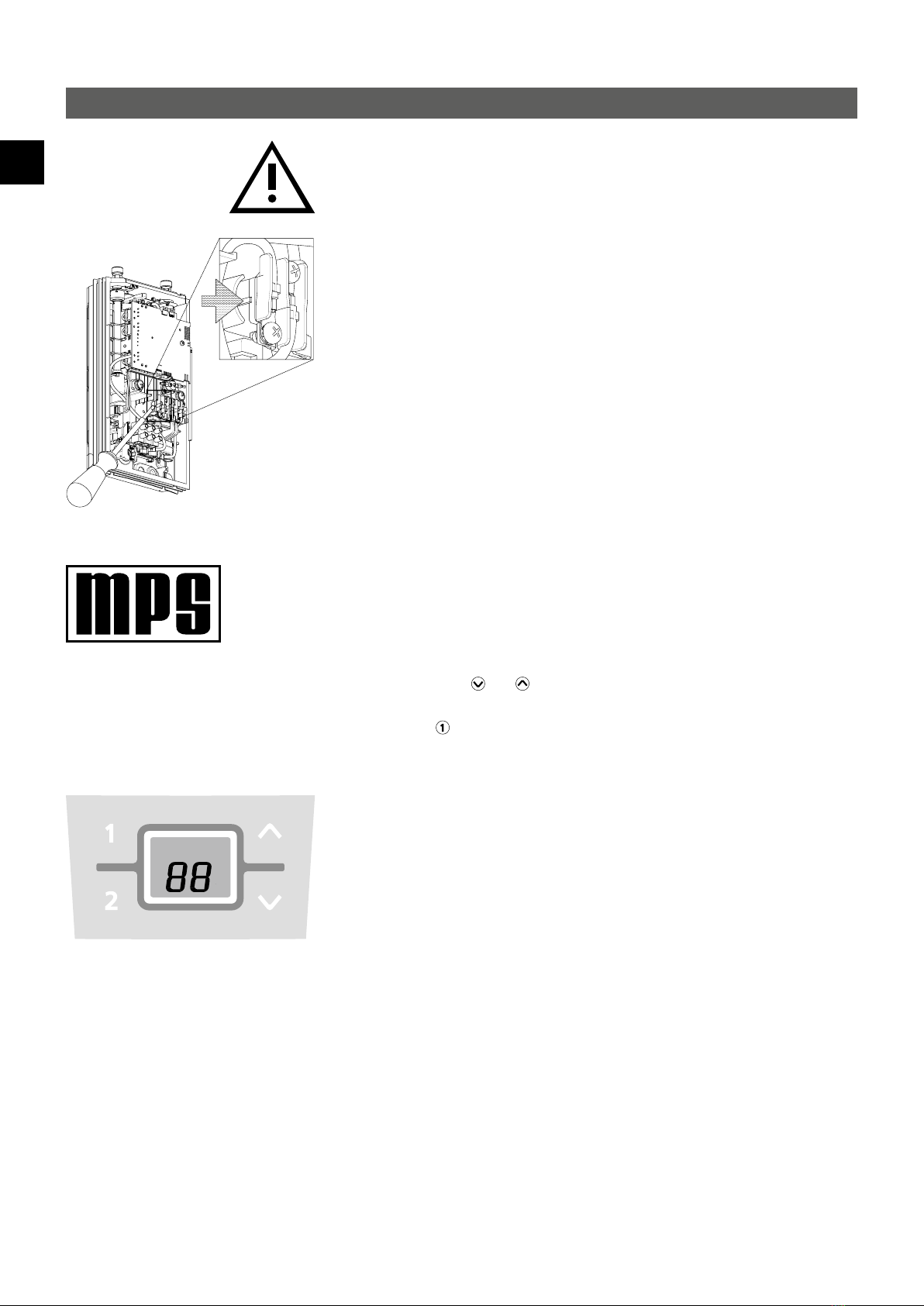

Vor dem elektrischen Anschluss die Wasserleitungen und das Gerät durch
mehrfaches, langsames Öffnen und Schließen des Warmwasserzapfventiles mit
Wasser füllen und so vollständig entlüften.
Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen
maximalen Durchfluss zu gewährleisten. Spülen Sie die Warmwasser- und die
Kaltwasserleitung mindestens für jeweils eine Minute.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation, wegen
Frostgefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wieder-
inbetriebnahme erneut entlüftet werden.
Lässt sich der Durchlauferhitzer nicht in Betrieb nehmen, prüfen Sie, ob der
Sicherheitstemperaturbegrenzer (STB) oder der Sicherheitsdruckbegrenzer (SDB) durch
den Transport ausgelöst hat. Ggf. Sicherheitsschalter zurücksetzen.
Leistungsumschaltung
Darf nur durch autorisierten Fachmann erfolgen, sonst erlischt die Garantie!
Beim ersten Einschalten der Versorgungsspannung muss die maximale Geräteleistung
eingestellt werden. Das Gerät stellt erst nach dem Einstellen der Geräteleistung die
normale Funktion zur Verfügung.
Die maximal mögliche Leistung ist abhängig von der Installationsumgebung. Beachten
Sie unbedingt die Angaben in der Tabelle mit den technischen Daten, insbesondere
den notwendigen Querschnitt der elektrischen Anschlussleitung und die Absicherung.
Beachten Sie zusätzlich die Vorgaben der DIN VDE 0100.

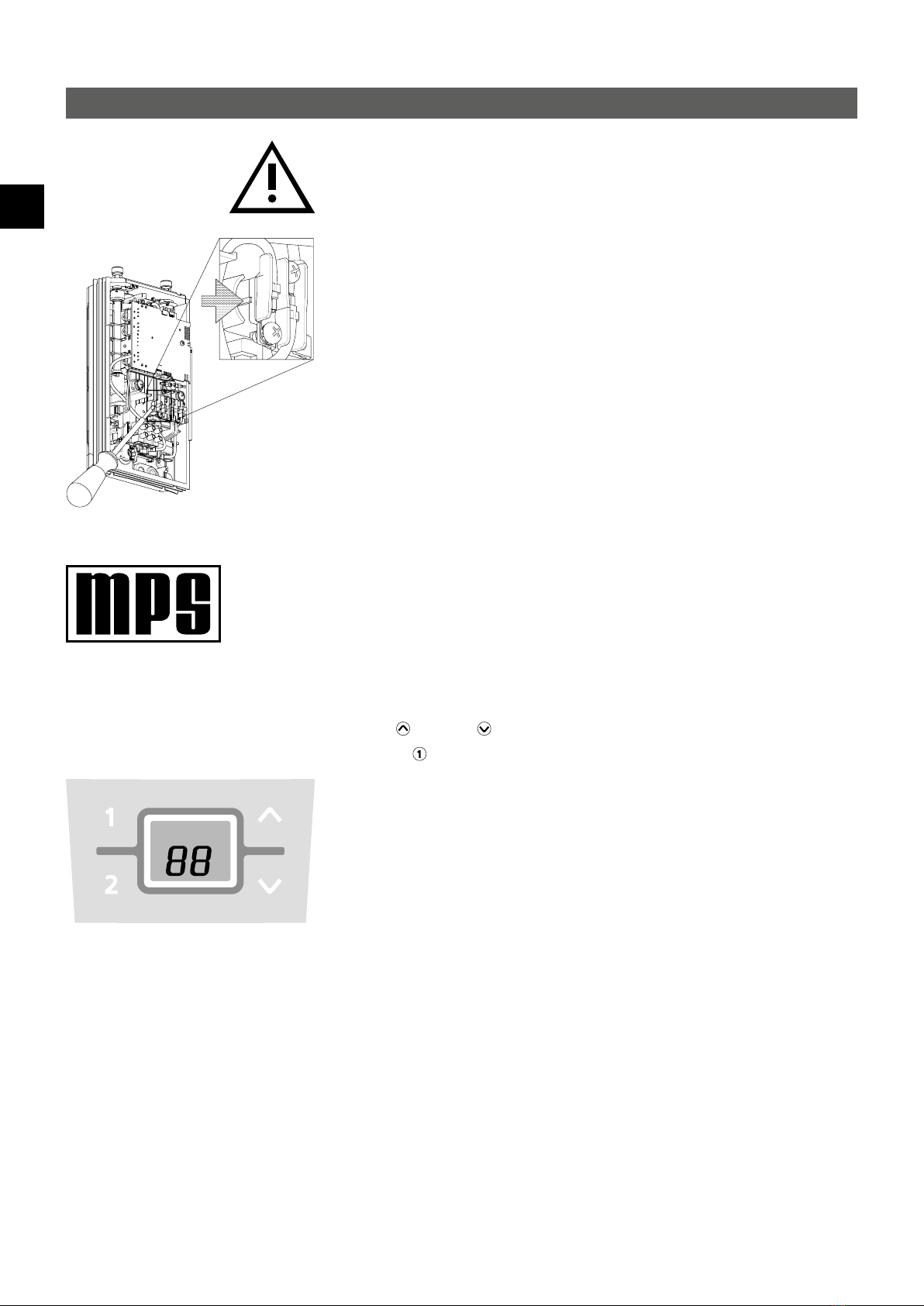

1. Stromzufuhr zum Gerät einschalten. Es erscheint die Leistungsanzeige.
2. Beim ersten Einschalten der Versorgungsspannung blinkt in der Anzeige der Wert
»88«. Falls nicht, lesen Sie bitte den Hinweis»Erneute Inbetriebnahme«
3. Mit den Pfeiltasten und die maximale Geräteleistung in Abhängigkeit der
Installationsumgebung einstellen: 8,8 oder 6,6 kW (Anzeige:»66«) 230V.
4. Mit der Taste die Einstellung bestätigen. Das Gerät nimmt seinen Betrieb auf.
5. Auf dem Typenschild die eingestellte Leistung kennzeichnen.
6. Öffnen Sie das Warmwasserzapfventil. Überprüfen Sie die Funktion des Durch-
lauferhitzers.
7. Nach dem Einstellen der maximalen Geräteleistung wird die Wasserheizung nach
ca. 10-30Sekunden kontinuierlichen Wasserflusses aktiviert.
8. Machen Sie den Benutzer mit dem Gebrauch vertraut und übergeben Sie ihm die
Gebrauchsanleitung.
9. Füllen Sie die Registrierkarte aus und senden diese an den Werkskundendienst oder
registrieren Sie Ihr Gerät online.

CLAGE
9
DE
Wenn der Durchlauferhitzer eine Dusche mit Wasser versorgt, muss die Wasser-
temperatur auf 55°C begrenzt werden. Der Parameter »Temperaturlimit« (»tL«) im
Service-Menü ist nach Rücksprache mit dem Kunden auf maximal 55°C einzustellen
und das Sperr-Level zu aktivieren.
Bei Betrieb mit vorgewärmten Wasser muss auch dessen Temperatur bauseits auf 55°C
begrenzt werden.
7. Erstinbetriebnahme
Wird das Gerät nach der Erstinstallation unter einer anderen Installationsumgebung
abermals in Betrieb genommen, so kann es notwendig werden, die maximale Geräte-

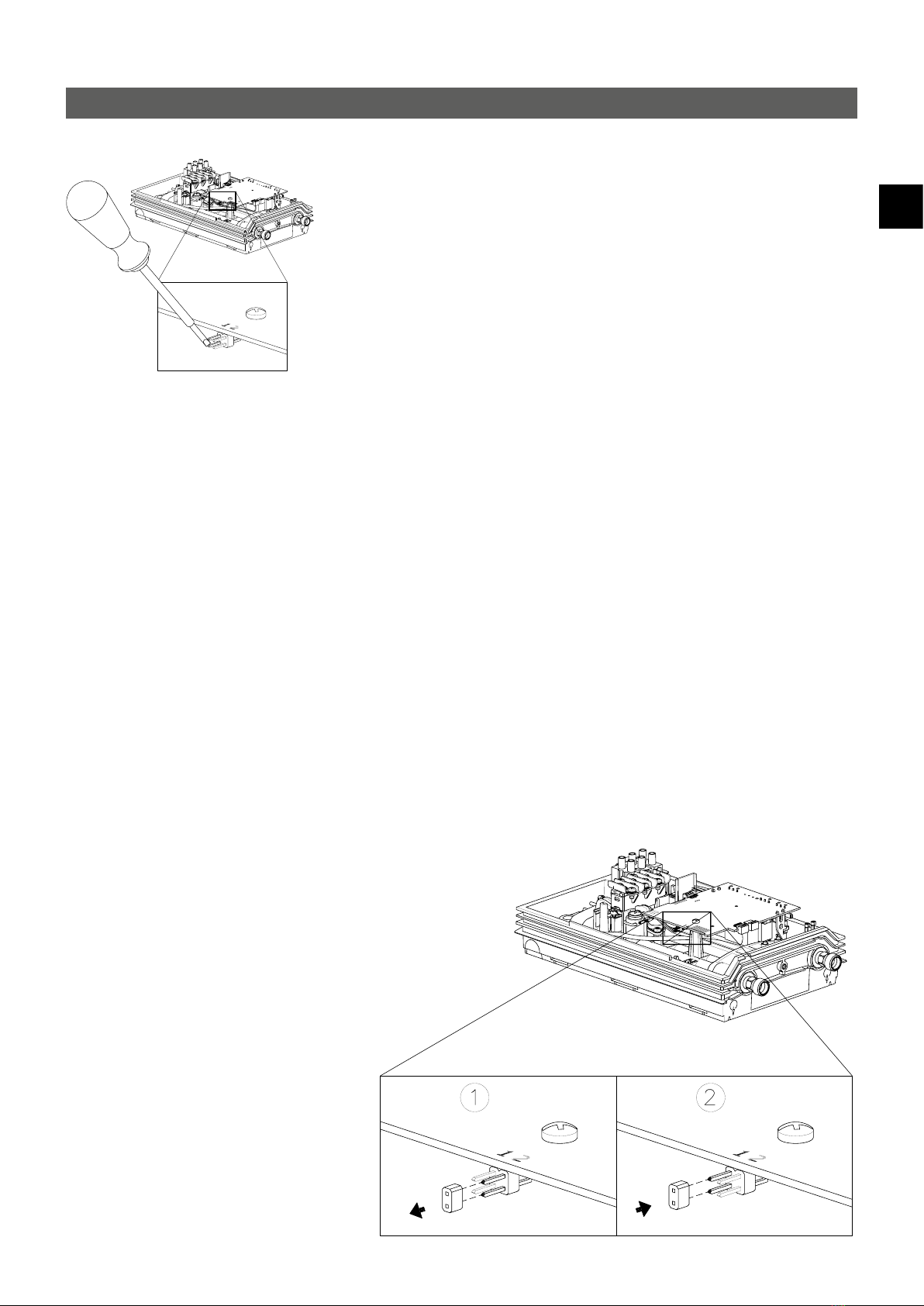

leistung zu ändern. Durch kurzzeitiges Überbrücken der beiden Stifte (siehe Bild) z.B.
mit einem isolierten Schraubendreher (EN 60900) geht das Gerät in den Ausliefer-
zustand zurück. Alle Parameter werden auf Werkseinstellung gesetzt und die Heizung
wird gesperrt.
In der Anzeige blinkt»88«, bis die maximale Geräteleistung eingestellt wurde. Dieser
Zustand bleibt beim Aus- und Einschalten der Versorgungsspannung erhalten.
Duschanwendung
Erneute Inbetriebnahme
Der Umfang der Bedienung des Gerätes kann eingeschränkt werden. Die Konfiguration
erfolgt über das Service-Menü.
Aktivierung der Sperrfunktion
1. Gewünschten Sperr-Level im »Service-Menü« einstellen (siehe Kapitel »Service-
Menü« in dieser Anleitung).
2. Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen).
3. Brücke auf der Leistungselektronik von Pin 2 auf Pin 1 umstecken (siehe Bild).
4. Gerät wieder in Betrieb nehmen.
Deaktivieren der Sperrfunktion
1. Gerät vom Netz trennen (Sicherungen ausschalten).
2. Brücke von Pin 1 auf Pin 2 stecken.
3. Gerät wieder in Betrieb nehmen.
Sperr-Level

10
DE
CEX9-UELECTRONIC MPS®
Das Service-Menü gibt eine Übersicht über Systemparameter und dient zur
Diagnose.

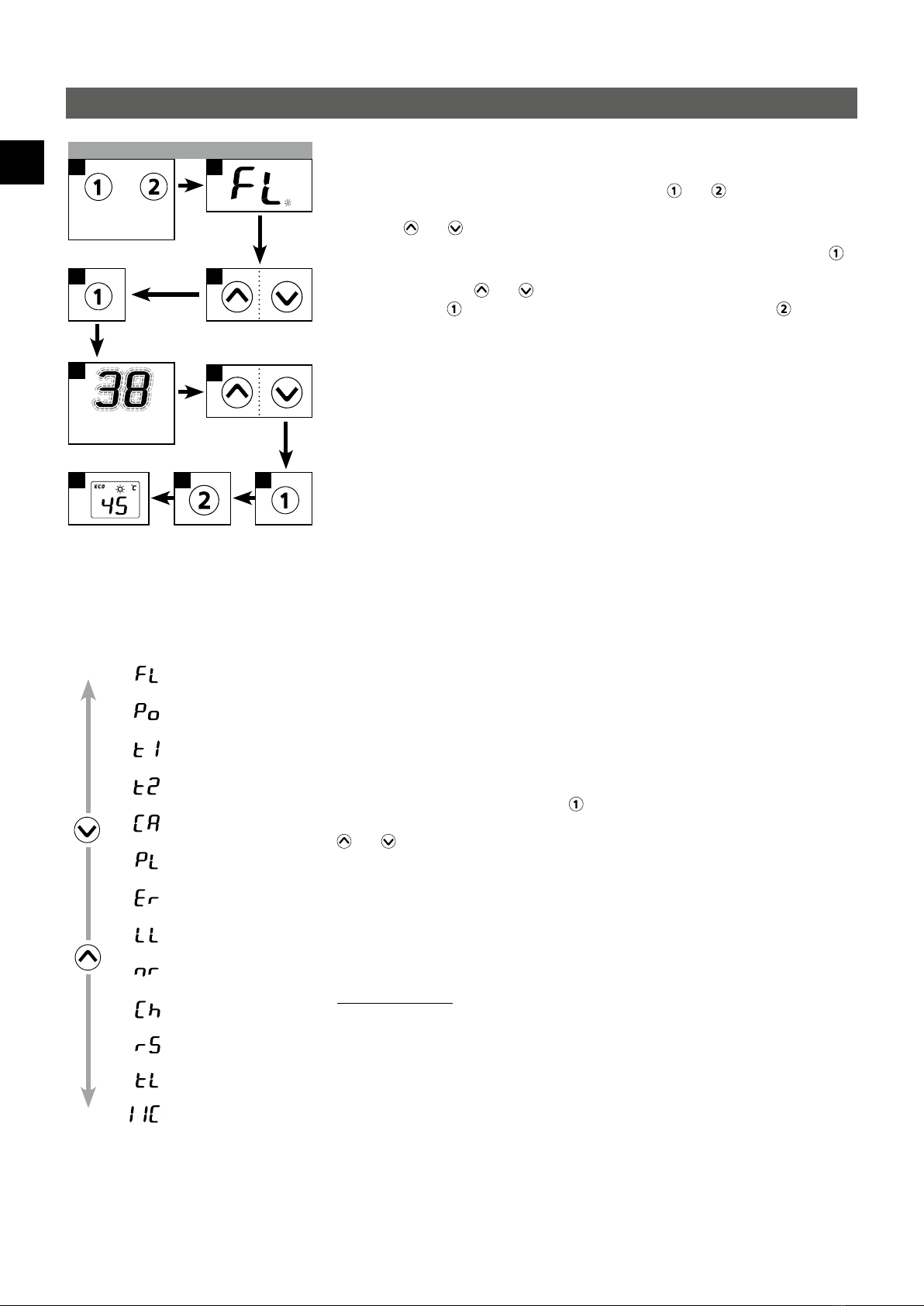

Zum Aktivieren des Menüs drücken Sie bitte die Tasten und für mindes-
tens 2Sekunden, in der Anzeige erscheint»FL« und ein blinkender Punkt. Mit den
Pfeiltasten und können Sie zwischen den einzelnen Menüpunkten umschalten.
Um den Wert des aktuell gewählten Menüpunktes zu sehen, drücken Sie die Taste
. Die Anzeige zeigt den Wert dann blinkend an. (Bei einigen Menüpunkten können
Sie mit den Pfeiltasten und zwischen den einzelnen Werten wechseln.) Erneutes
Drücken der Taste wechselt zurück in das Auswahlmenü. Mit der Taste gelangen
Sie wieder in die Normalanzeige (Sollwert). Nach zwei Minuten ohne Tastendruck wird
automatisch auf die normale Anzeige zurückgeschaltet.
Die Menüpunkte im Einzelnen:
»FL«: Fluss
Anzeige des aktuellen Durchflusses in l/min.
»Po«: Leistung
Anzeige der aktuellen Leistungsaufnahme in kW
»t1«: Temp in
Anzeige der Einlauftemperatur in °C.
»t2«: Temp out
Anzeige der Auslauftemperatur in °C.
»CA«: Kontrollwert
Anzeige des Kontrollwertes des Reglers. Normaler Anzeigebereich: 40 – 60.
»PL«: Geräteleistung
Anzeige der aktuell eingestellten maximalen Geräteleistung in kW.
»Er«: Diagnose
Anzeige der letzten zehn Diagnosemeldungen.
Der erste Wert nach Drücken der Taste zeigt den aktuellen Fehlercode an (siehe
»Kurzdiagnose für den Fachmann« in der Gerätehaube). Durch Drücken der Pfeiltasten
und können nacheinander die letzten zehn Fehlercodes chronologisch angezeigt
werden. Die Anzeige blinkt dabei abwechselnd jeweils mit der Fehlernummer von »0«
bis »9« und dem dazugehörigen Fehler. Der zuletzt aufgetretene Fehler wird immer an
Position»0« eingetragen und die vorhergehenden jeweils um eine Position nach hinten
geschoben.
»LL«: Sperr-Level
Der Umfang der Gerätebedienung kann eingeschränkt werden.
Einstellungsoptionen:
»0« keine Einschränkungen (Werkseinstellung)
»1« Werk-Reset über Taste (Countdown) nicht möglich, Parameter im Service-Menü können ein-
gesehen, aber nicht geändert werden
»2« wie 1, zusätzlich kann das Service-Menü nicht aufgerufen werden
»3« wie 2, zusätzlich Sollwertspeicher 1 und 2 nicht änderbar
»4« wie 3, zusätzlich Sollwert nicht änderbar
Hinweis: Sobald als Einstellung »1«, »2«, »3« oder »4« ausgewählt wurde, können
keine Systemparameter mehr im Service-Menü verändert werden!
Um wieder Systemparameter verändern zu können, muss die Brücke auf der
Leistungselektronik entfernt werden, so wie im Kapitel »Erstinbetriebnahme«
unter dem Punkt »Deaktivieren der Sperrfunktion« beschrieben.
8. Service-Menü

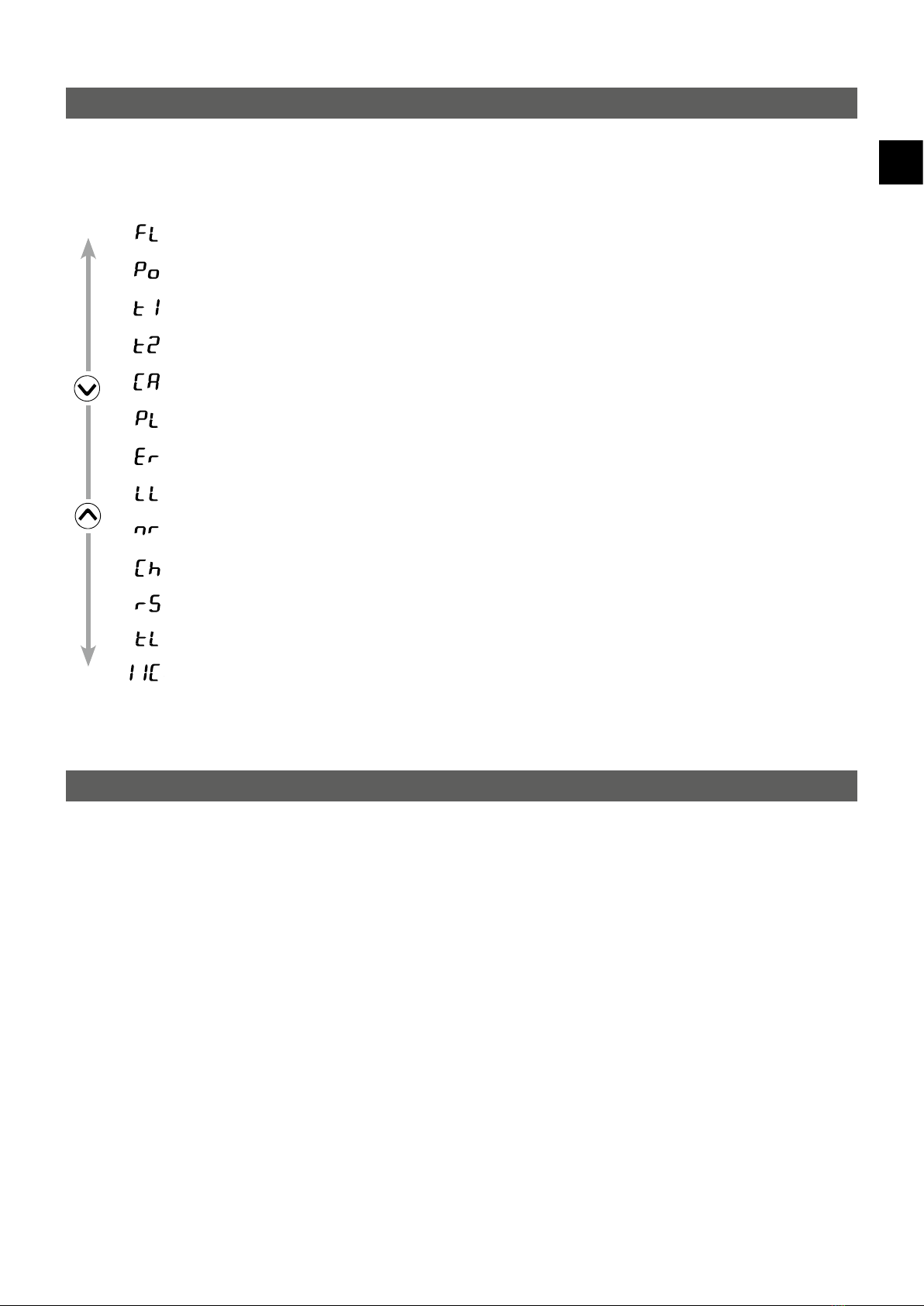

Menüpunkt-Reihenfolge
»Service-Menü«:
Fluss
Leistung
Temp in
Temp out
Kontrollwert
Geräteleistung
Diagnose
Sperr-Level
Software-Version
Funkkanal
Empfangsleistung
Temperaturlimit
Signal
2
8
4
7
5
3
6
9
+
1
Service-Menü ansehen
Anzeige blinkt
Drücken
≥ 2 sek

CLAGE
11
DE
»nr«: Software Version
Anzeige der aktuellen Softwareversion.
»Ch«: Funkkanal
(nur mit Funkmodul)
Anzeige des aktuellen Funkkanals von Durchlauferhitzer und Fernbedienung
»rS«: Empfangsleistung
(nur mit Funkmodul)
Anzeige der aktuellen Signalqualität der Funkverbindung in Prozent. Je nach
Entfernung der Fernbedienung vom Durchlauferhitzer variiert der Wert zwischen 10%
und 100%.
»tL«: Temperaturlimit
Die maximale Temperatur des Gerätes kann auf einen beliebigen Wert innerhalb des
Temperatureinstellbereiches reduziert werden.
Um die Begrenzung zu aktivieren, muss das Sperr-Level durch Aufstecken der Brücke
aktiviert werden.
»IIC«: Signal
Anzeige der Verbindungsqualität bei Anschluss eines Diagnosedisplays.
8. Service-Menü
9. Umwelt und Recycling
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Kompo-
nenten hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am
Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie
dieses Gerät daher zu einer der kommunalen Sammelstellen, die Elektronikschrott ent-
gegennehmen. Diese ordnungsgemäße Entsorgung dient dem Umweltschutz und ver-
hindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer
unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könn-
ten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof
erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem
Händler oder Lieferanten in Kontakt. Diese halten weitere Informationen für Sie bereit.
Menüpunkt-Reihenfolge
»Service-Menü«:
Fluss
Leistung
Temp in
Temp out
Kontrollwert
Geräteleistung
Diagnose
Sperr-Level
Software-Version
Funkkanal
Empfangsleistung
Temperaturlimit
Signal

12
EN
CEX9-UELECTRONIC MPS®
Contents
The alignment template is located on the pull-out pages in the middle of this manual.
1. Overview ....................................................................................................13
2. Technical specifications.........................................................................................14
3. Dimensions ..................................................................................................14
4. Typical installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
5. Installation...................................................................................................16
Installation site ...............................................................................................16
Mounting the appliance ........................................................................................16
Installing the appliance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
6. Electrical connection ...........................................................................................17
Wiring diagram ...............................................................................................17
Structural prerequisites.........................................................................................17
Electrical connection ...........................................................................................17
7. Initial operation...............................................................................................18
Selection of power rating .......................................................................................18
Reinstallation.................................................................................................19
Shower application ............................................................................................19
Lock level ....................................................................................................19
8. Service menu .................................................................................................20
9. Environment and recycling ......................................................................................21
Note: Carefully read the enclosed safety instructions through in full before the appliance is
installed and put into service and follow them in the further steps!

CLAGE
13
EN
Control panel
1. Overview
When ordering spare parts, please always specify the appliance model and serial number.
Bottom part
Screws and dowels
Temperature sensor set
Heating element with SDB
Safety thermal cut-out
Cold and hot water connection
Hood
Non-return valve
Electronics
Inlet pipe
Flow sensor
Connecting terminal
Grommet
Filter

14
EN
CEX9-UELECTRONIC MPS®
Model CEX-UELECTRONIC MPS®
Energy efficiency class A *)
Rated capacity (Rated current) 6.0 / 9.6 kW (27.3 / 40A)
Chosen capacity (Chosen current) 6.6kW (28.7A) 8.8kW (38.3A)
Electrical connection 1/N/PE 220..240V AC
Min. required cable size 3) 3× 4mm23× 6mm2
Hot water (l/min)
max. at ∆t = 25K 3.8 5.0
Rated volume 0.3l
Rated pressure 1.0MPa (10bar)
Connecting type pressure resistant / pressureless
Heating system Bare wire heating system IES®
Required spec. water
resistance @ 15 °C
Spec. electrical conductivity
≥ 1100 cm
≤ 90.9 mS/m
Inlet temperature ≤ 70°C
Flow rate to switch on – max. flow rate 2.0 – 5.0l/min 1)
Pressure loss 0.2bar at 2.5l/min 1.3 bar at 9.0l/min 2)
Temperature choice 20°C – 55°C
Water connection G ½"
Weight (when filled w. water) 2.7kg
VDE class of protection I
Type of protection / safety IP24
*) The declaration complies with the EU regulation No812/2013
1) Flow rate limited to achieve optimum temperature rise
2) Without flow regulator
3) The cable size may not exceed 10mm²
2. Technical specifications
3. Dimensions
Dimensions in mm

CLAGE
15
EN
Example of a closed-outlet installation
4. Typical installation

16
EN
CEX9-UELECTRONIC MPS®
5. Installation
The following regulations must be observed:
• VDE 0100
• EN 806
• Installation must comply with all statutory regulations, as well as those of the
local electricity and water supply companies.
• The rating plate and technical specifications
• Only intact and appropriate tools must be used
• Appliance must only be installed in frost-free rooms. Never expose appliance to
frost.
• The Appliance is designed for undersink installation and has to be installed with
water connectors upward.
• The appliance complies with protect-ion type IP24.
• In order to avoid thermal losses, the distance between the instantaneous water
heater and the tapping point should be as small as possible.
• For maintenance work, a shut-off valve should be installed in the supply line. The
appliance must be accessible for maintenance work.
• Copper or steel connecting pipes may be used. Plastic pipes may only be used if
they conform to DIN16893, Series2. The hot water pipes must be thermally insu-
lated.
• The water pipes must not exert any mechanical force on the water connections of
the instantaneous water heater during installation and operation. If this cannot be
guaranteed due to the installation conditions, we recommend the use of flexible
connections.
• The specific resistance of the water must be at least 1100cm at 15°C. The specific
resistance can be asked for with your water distribution company.
Installation site
1. Thoroughly rinse the water supply pipes before installation to remove soiling from
the pipes.
2. Hold the appliance on the wall, and mark the drill lines at top and bottom, right and
left, corresponding to the small notches at the edge of the appliance hood (see bot-
tom figure). The alignment template (located on the pull-out pages in the middle of
this manual) may be used for this purpose alternatively.
3. Connect the top and bottom marks vertically with each other (A–A).
4. Connect the right and left marks horizontally with each other (B–B).
5. The intersections of these lines are the drill points.
6. Drill the holes using a 6 mm drill. Insert the included dowels and screws. The screws
have to protrude 5mm.
7. Hang up the appliance into the rear hanging openings until it clicks into place.
Mounting the appliance
1. Attach the water connection pipes to the appliance’s water connection. Use the
½inch seals.
2. Open and close the hot water tap until no more air emerges from the pipe and all
air has been eliminated from the water heater.
Installing the appliance
37
26
140
7
57
153
84
41
26
28
96
140

CLAGE
17
EN
• The appliance must be installed via a permanent connection. Heater must be
earthed! A maximum cable size must be observed: 10mm2.
• The electric wiring should not be injured. After mounting, the wiring must not be
direct accessible.
• An all-pole disconnecting device (e.g. via fuses) with a contact opening width of at
least 3mm per pole should be provided at the installation end.
• To protect the appliance, a fuse element must be fitted with a tripping current com-
mensurate with the nominal current of the appliance.
Electrical connection
Check that the power supply is switched off prior to electrical connection!
1. Dismantle off the power cable so that you can insert the cable with the cladding
through the water splash protection sleeve up to the cord grip into the appliance.
2. Lead the cable through the water splash protection sleeve into the appliance so that
one can securely fix the cladding of the cable with the cord grip. If necessary, use
one of the three predetermined breaking points for the cable entry (at the right, left
or bottom). The protective sleeve prevents water from entering the appliance along-
side the connection line. The protection sleeve has to be used!
3. Mount the cord grip. The cord grip must be used!
4. Strip the cables and plug them in the connecting terminals according to the wiring
diagram. The appliance must be earthed.
5. After successful electrical connection, fit the hood of the unit. Make sure not to jam
any cables between the appliance hood and the base part of the appliance.
6. Electrical connection
Only by a specialist!
Please observe:
• VDE 0100
• The installation must comply with current IEC and national local regulations or
any particular regulations, specified by the local electricity supply company
• The rating plate and technical specifications
• The appliance must be earthed!
Wiring diagram
1
2
5
3
4
1. Electronic circuitry
2. Heating element
3. Safety pressure cut-out
4. Terminal strip
5. Safety thermal cut-out
Structural prerequisites

18
EN
CEX9-UELECTRONIC MPS®
7. Initial operation
®
Multiple Power System:
The rated capacity (max. power con-
sumption) is 8.8kW / 230 V and can be
reduced to 6.6 kW.
Before making the electrical connection, fill the mains and the appliance with
water by carefully opening and closing the hot water tap in order to vent com-
pletely.
To ensure a maximum flow, remove any existing aerator from the faucet. Flush
the warm and cold water pipes each at least for one minute.
After every draining (e.g. after work on the plumbing system or following repairs
to the appliance), the heater must be re-vented in this way before starting it up
again.
If the water heater cannot be put into operation, the temperature cut-out or the pres-
sure cut-out may have tripped during transport. If necessary, reset the cut-out.
Selection of power rating
Only by authorised specialist, otherwise lapse of guarantee!
Upon first connection of the appliance to the supply voltage, select the maximum
power rating. Only after having set the power rating, the heater provides its standard
operation mode.
The maximum allowable power rating at installation site depends on the local situa-
tion. It is imperative to observe all data shown in the table “Technical specifications“,
in particular the required cable size and fuse protection for the electrical connection.
Moreover, the electrical installation must comply with the statutory regulations of the
respective country and those of the local electricity supply company (Germany: DIN
VDE 0100).
1. Switch on the power supply to the appliance. The digital display on the appliance
must light up.
2. When switching on the supply voltage for the first time, the value “88“ flashes in the
display. If not, please carefully read the note “Reinstallation“.
3. Select the maximum allowable power rating depending on the local situation via
the up and down arrow keys: 8.8 or 6.6kW (display:“66“) 230V.
4. Press key to confirm the setting. The appliance starts operating.
5. Mark the set power rating on the rating plate.
6. Open the hot water tap. Check the function of the appliance.
7. After having set the maximum allowable power rating, the heating element will be
activated after approx. 10-30seconds of water flow.
8. Explain the user how the instantaneous water heater works and hand over the
operating instructions.
9. Fill in the guarantee registration card and send it to the after-sales service or use the
online registration.

CLAGE
19
EN
The water heater’s temperature must be limited to 55 °C, if it is connected to a shower.
The service menu parameter “Temperature Limit“ (“tL”) must be set to a value less or
equal 55°C, in consultation with the customer and the lock level must be activated.
When the device is operated with preheated water, it must be ensured that this tem-
perature is limited to 55°C as well.
7. Initial operation
In case the appliance will be commissioned again under different installation condi-
tions than during its initial operation, it may be necessary to adapt the maximum
power rating. A temporary short-circuit of the two pins, e.g. with a screwdriver acc. to
EN 60900 (see figure), will reset all heater parameters to works setting and lock the
heating.
Value “88“ flashes in the display until the maximum power rating has been selected.
This condition will maintain when activating and deactivating the supply voltage.
Reinstallation
Shower application
The operating mode of the appliance can be restricted. The service menu can be used
to configure the appliance.
Activation of the lock level
1. Set required lock level in the service menu (refer to chapter “Service menu” in this
installing instructions).
2. Disconnect the appliance from the power supply (e.g. by switching off the fuses).
3. Move the jumper on the power electronics from pin 2 to pin 1 (see figure).
4. Put the appliance into operation again.
Deactivation of the lock level
1. Disconnect the appliance from the power supply (e.g. by switching off the fuses).
2. Move jumper from pin 1 to pin 2.
3. Put the appliance into operation again
Lock level

20
EN
CEX9-UELECTRONIC MPS®
The service menu offers an overview of system parameters and is used for diag-
nostics.
Press key and key simultaneously for at least 2seconds to call up the service
menu, the display confirms by “FL” and by a flashing point. Using the arrow keys
and , you can switch between the individual menu items.
Press key to see the value of the currently selected menu. The value flashes in the
display. (The values of some menus can be switched over by using the arrow keys
and .) You will get back to the drop-down-menu when pressing key again. With
key you will get back to the standard display (nominal value). After two minutes
without any key stroke the system automatically switches back to the standard display.
Individual menu items as follows:
“FL“: Flow
Indication of current flow rate given in l/min.
“Po“: Power
Indication of current power consumption (kW).
“t1“: Temp in
Indication of inlet temperature (°C).
“t2“: Temp out
Indication of outlet temperature (°C).
“CA“: Control value
Indication of calibration value of the control system. Regular range: 40 – 60.
“PL“: Power limit
Indication of the current maximum power rating (kW) of the appliance.
“Er“: Diagnostics
Indication of the last ten diagnostic messages.
The error code is indicated by the first displayed value after pressing key (refer to
“Abstract for Trouble-Shooting & Diagnostics” in the hood). By using the arrow keys
and the last 10 error codes are displayed chronologically. Thereby the display
indicates in turns the error numbers from “0” to “9“ and the corresponding error. The
last error will be recorded at position “0” and the former ones each shifted 1 position
backwards.
“LL“: Lock level
The operating mode of the appliance can be restricted.
Setting Options:
“0” no restriction (factory setting)
“1” factory reset via key (countdown) not possible, parameters can be seen, but not be modified
in setup menu
“2” same as “1”, additionally the setup menu cannot be opened
“3” same as “2” additionally nominal value memory 1 and 2 not changeable
“4” same as “3”, additionally nominal value not changeable
Note: When the setting 1, 2, 3 or 4 was chosen, the system parameters can no
longer be modified in the service menu.
In order to modify these system parameters, it is necessary to remove the jumper
on the power electronics, as specified in the chapter “Deactivation of the lock
level”.
8. Service menu
Menu item order of “Service menu”:
Flow
Power
Temp in
Temp out
Control value
Power limit
Diagnostics
Lock level
Software version
Radio channel
Received strength
Temperature limit
Signal
2
8
4
7
5
3
6
9
+
1
Open service menu
Display flashes
Press
≥ 2 sec
