clage DCX Next User manual

Gebrauchs- und Montageanleitung
Operating and installation instructions
07.20
E-Komfortdurchlauferhitzer
DCX Next / DCX13 Next
E-convenience instant water heater
DCX Next / DCX 13 Next
de > 
en > 
fr > 
nl > 
pt > 
es > 
pl > 
ru > 
cs > 
sk > 
bg > 
sr > 

DE
DCX Next / DCX13 Next
2
Inhaltsverzeichnis
Gebrauchsanleitung
. Gerätebeschreibung ...................................
. Umwelt und Recycling .................................
. Gebrauch.............................................
Temperatureinstellung .................................
Leistungsgrenze .......................................
Geräteinformation.....................................
Entlüften nach Wartungsarbeiten........................
Reinigung und Pflege ..................................
. Selbsthilfe bei Problemen und Kundendienst ..............
. Produktdatenblatt nach Vorgabe der EU Verordnungen -
/ / ................................
Montageanleitung
. Übersichtsdarstellung..................................
. Technische Daten......................................
. Abmessungen.........................................
. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montageort...........................................
Montagezubehör ......................................
Wandhalter montieren ................................
Wasseranschlussstücke installieren......................
Gerät montieren .....................................
. Aufputzmontage .....................................
. Elektroanschluss .....................................
Schaltplan ...........................................
Bauliche Voraussetzungen .............................
Lastabwurfrelais ......................................
Elektroanschluss von unten ............................
Elektroanschluss von oben.............................
. Erstinbetriebnahme...................................
Leistungsumschaltung.................................
. Wartungsarbeiten ....................................
Reinigung und Wechsel des Filtersiebes im Anschlussstück
bei Unterputzanschluss................................
Reinigung und Wechsel des Filtersiebes bei
Aufputzanschluss .....................................
Geräteregistrierung
Registrieren Sie Ihr Gerät online auf unserer Webseite und profitieren Sie von unseren Serviceleistungen im Garantiefall.
Ihre vollständigen Daten helfen unserem Kundendienst Ihr Anliegen schnellstmöglich zu bearbeiten.
Für die Onlineregistrierung folgen Sie einfach dem unten stehenden Link oder nutzen Sie den QR-Code mit Ihrem Smartphone oder
Tablet.
https://partner.clage.com/de/service/geraeteregistrierung/
Die mit dem Gerät gelieferten Unterlagen sind sorgfältig aufzubewahren.

CLAGE
DE
3
2. Umwelt und Recycling
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Komponenten hergestellt. Beachten Sie bei einer
Entsorgung, dass elektrische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie die-
ses Gerät daher zu einer der kommunalen Sammelstellen, die gebrauchte Elektronikgeräte wieder dem Wertstoffkreislauf zuführen.
Diese ordnungsgemäße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und
Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Infor-
mationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem Händler oder Lieferanten in Kontakt. Diese hal-
ten weitere Informationen für Sie bereit.
Hinweis: Die beiliegenden Sicherheitshinweise sind vor der Installation, der Inbetrieb-
nahme und der Nutzung sorgfältig und vollständig durchzulesen und für das weitere
Vorgehen, sowie den Gebrauch zu beachten!
Gebrauchsanleitung
Der E-Komfortdurchlauferhitzer DCX Next / DCX13 Next ist ein elektronisch gere-
gelter druckfester Durchlauferhitzer zur dezentralen Wasserversorgung einer oder
mehrerer Zapfstelle(n).
Die Elektronik regelt die Leistungsaufnahme in Abhängigkeit von der gewählten
Auslauftemperatur, der jeweiligen Zulauftemperatur und der Durchflussmenge,
um die eingestellte Temperatur gradgenau zu erreichen und auch bei Wasserdruck-
schwankungen konstant zu halten. Die Auslauftemperatur kann über die mittige
Sensortaste auf 35°C, 38°C, 42°C, 48 °C oder 55°C eingestellt werden.
Bei kühler Zulauftemperatur und hoher Durchflussmenge kann es wegen Über-
schreiten der Leistungsgrenze vorkommen, dass die voreingestellte Auslauftemperatur
nicht erreicht wird. Durch Reduzieren der Warmwassermenge an der Armatur kann
dann die Auslauftemperatur erhöht werden.
Der Durchlauferhitzer kann in Kombination mit einem externen Lastabwurfrelais für
elektronische Durchlauferhitzer betrieben werden (Details siehe Montageanleitung).
1. Gerätebeschreibung
Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet sich der Durchlauf-
erhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automa-
tisch wieder aus.

DE
DCX Next / DCX13 Next
4
3. Gebrauch
Temperatureinstellung
Mit der Temperaturwahltaste können Sie schnell eine der fünf voreingestellten
Temperaturen auswählen, die für die typischen Warmwasseranwendungen
»Handwäsche« 35°C, »Dusche« 38°C, »Badewanne« 42°C, »Küche« 48°C und
»Reinigung« 55°C benötigt werden.
Mit jedem Tastendruck stellen Sie die nächsthöhere Stufe ein:
35°C 38°C 42°C 48 °C 55 °C
Bei erneutem Tastendruck beginnt der Zyklus von vorn.
Die aktuelle eingestellte Temperatur wird durch eine der fünf farbigen LEDs angezeigt.
Temperaturwahltaste
Fünf farbige LEDs
Leistungsgrenze
Wenn die volle Leistung des Durchlauferhitzers nicht ausreicht, um die gezapf-
te Wassermenge zu erhitzen, beginnt die LED für den Sollwert zu blinken (z.B. im
Winter, wenn mehrere Zapfstellen gleichzeitig geöffnet sind). Durch Reduzierung des
Warmwasserdurchflusses leuchtet die LED wieder durchgängig da die Leistung wieder
ausreicht, um die eingestellte Temperatur zu erreichen.
Geräteinformation
Drücken und halten der Temperaturwahltaste für 10 Sekunden öffnet den Infomodus.
Nach zehn Sekunden leuchten alle LED einmal kurz und schalten gleich wieder aus, zur
Bestätigung, dass der Infomodus aktiv ist. Über die LEDs wird der Gerätestatus darge-
stellt:
• LED links unten: AUS = kein Wasserfluss; BLINKEND = Wasserfluss unter
Einschaltpunkt; AN = Wasserfluss über Einschaltpunkt.
• LED Mitte oben: AN = Heizung aktiv; BLINKEND = Leistungsgrenze. Sonst Aus.
• LED rechts unten: AUS = Gerät OK; BLINKEND = Fehler erkannt (Kundendienst
kontaktieren)
Die Anzeige kehrt nach 60 Sekunden oder nach kurzem Tastendruck in den
Normalbetrieb zurück.

CLAGE
DE
5
Dieser Durchlauferhitzer ist mit einer automatischen Luftblasenerkennung ausgestat-
tet, die ein versehentliches Trockenlaufen verhindert. Trotzdem muss das Gerät vor der
ersten Inbetriebnahme entlüftet werden. Nach jeder Entleerung (z.B. nach Arbeiten in
der Wasserinstallation, wegen Frostgefahr oder nach Reparaturen am Gerät) muss das
Gerät vor der Wiederinbetriebnahme erneut entlüftet werden.
1. Trennen Sie den Durchlauferhitzer vom Netz, indem Sie die Sicherungen aus-
schalten.
2. Schrauben Sie den Strahlregler an der Entnahmearmatur ab und öffnen Sie
zunächst das Kaltwasserzapfventil, um die Wasserleitung sauber zu spülen und eine
Verschmutzung des Gerätes oder des Strahlreglers zu vermeiden.
3. Öffnen und schließen Sie danach mehrfach das zugehörige Warmwasserzapfventil,
bis keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
4. Erst dann dürfen Sie die Stromzufuhr zum Durchlauferhitzer wieder einschalten und
den Strahlregler wieder einschrauben.
5. Nach ca. zehnSekunden kontinuierlichem Wasserfluss aktiviert das Gerät die
Heizung.
Entlüften nach Wartungsarbeiten
• Kunststoffoberflächen und Sanitärarmaturen nur mit einem feuchten Tuch abwi-
schen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel
verwenden.
• Für eine gute Wasserdarbietung sollten Sie die Entnahmearmaturen (z.B. Strahl-
regler und Duschköpfe) regelmäßig abschrauben und reinigen. Lassen Sie alle
drei Jahre die elektro- und wasserseitigen Bauteile durch einen anerkannten
Fachhandwerksbetrieb überprüfen, um die einwandfreie Funktion und Betriebs-
sicherheit jederzeit zu gewährleisten.
Reinigung und Pflege
3. Gebrauch

DE
DCX Next / DCX13 Next
6
DCX Next / DCX13 Next
Problem Ursache Abhilfe
Wasser bleibt kalt,
Temperaturanzeige leuch-
tet nicht
Haussicherung ausgelöst
Sicherung erneuern oder einschalten
Sicherheitsdruckschalter hat
ausgelöst Kundendienst informieren
Wasser bleibt kalt,
Temperaturanzeige leuch-
tet
Sicherheitstemperatur-
schalter hat ausgelöst Kundendienst informieren
Wasser bleibt kalt, alle LED
blinken
Das Gerät hat einen Fehler
erkannt Kundendienst informieren
Wasser wird warm, alle LED
außer der Temperatur-
anzeige blinken
Das Gerät hat einen Fehler
erkannt Kundendienst informieren
Warmwasserdurchfluss
wird schwächer
Auslaufarmatur verschmutzt
oder verkalkt
Strahlregler, Duschkopf und Siebe
reinigen
Zulauffiltersieb verschmutzt
oder verkalkt
Filtersieb von Kundendienst reinigen
lassen
Temperaturanzeige blinkt
bei Heizbetrieb Leistungsgrenze erreicht Warmwasserdurchfluss an der Armatur reduzieren
Gewählte Temperatur wird
nicht erreicht
Kaltwasser wird an der
Armatur beigemischt
Nur Warmwasser zapfen, Temperatur
für den Gebrauch einstellen,
Auslauftemperatur prüfen
Sensortaste reagiert nicht
richtig Bedienfeld ist nass Bedienfeld mit einem weichen Tuch trocken wischen
Dieser Durchlauferhitzer wurde sorgfältig hergestellt und vor der Auslieferung mehr-
fach überprüft. Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit. Schalten
Sie zunächst die Sicherungen aus und wieder ein, um die Elektronik »zurückzusetzen«.
Prüfen Sie dann, ob Sie das Problem mit Hilfe der folgenden Tabelle selbst beheben
können. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.
Reparaturen dürfen nur von anerkannten
Fachhandwerksbetrieben durchgeführt
werden.
Wenn sich ein Fehler an Ihrem Gerät mit
dieser Tabelle nicht beheben lässt, wen-
den Sie sich bitte an den Werkskunden-
dienst. Halten Sie die Daten des Geräte-
typenschildes bereit!
4. Selbsthilfe bei Problemen und Kundendienst
CLAGE GmbH
Werkskundendienst
Pirolweg 1–5
21337 Lüneburg
Deutschland
Fon: [phone]
Fax: [phone]
E-Mail: [email protected]
5. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013
a b c d e f h i
b.1 b.2 ηWH AEC °C LWA
%kWh dB(A)
CLAGE DCX Next 5E-270P-3B XS A 39 471 55 15
CLAGE DCX13 Next 5E-135P-3B XS A 39 472 55 15
Erläuterungen
aName oder Warenzeichen
b.1 Gerätebezeichnung
b.2 Gerätetyp
cLastprofil
dKlasse Warmwasserbereitungs-Energieeffizienz
eWarmwasserbereitungs-Energieeffizienz
fJährlicher Stromverbrauch
gAlternatives Lastprofil, die entsprechende Warmwasserbereitungs-Energieeffizienz und der entsprechende jährliche
Stromverbrauch, sofern verfügbar.
hTemperatureinstellungen des Temperaturreglers des Warmwasserbereiters
iSchallleistungspegel in Innenräumen
Zusätzliche Hinweise
Alle bei der Montage, Inbetriebnahme, Gebrauch und Wartung des Warmwasserbereiters zu treffenden besonderen
Vorkehrungen sind in der Gebrauchs- und Installationsanweisung zu finden.
Alle angegebenen Daten wurden auf Grundlage der Vorgabe der europäischen Richtlinien ermittelt. Unterschiede
zu Produktinformationen, die an anderer Stelle angeführt werden, basieren auf unterschiedlichen Testbedingungen.
Der Energieverbrauch wurde nach einem standardisierten Verfahren nach EU-Vorgaben ermittelt. Der reale
Energiebedarf des Gerätes hängt von der individuellen Anwendung ab.

CLAGE
DE
7
Verbindungsrohr
Elektronik
Sicherheitsdruckbegrenzer
SDB
Elektronikabdeckung
Anschlussklemme
Rahmen
Kaltwasseranschlussstück
Feinfilter
Spritzwasserschutztülle
DCX Next Gerätehaube
Rückflussverhinderer
Durchflussgeber
Temperaturfühler
Temperaturfühler
Auslaufrohr
Geräteunterteil
Wandhalter
Warmwasser-
anschlussstück
Durchflussmengenregler
1. Übersichtsdarstellung
Temperaturbegrenzer
(STB)
Heizelement
Zulaufrohr
DCX Next Bedienfeld
Montageanleitung
DurchführungstülleG½Zoll Einschraubnippel

DE
DCX Next / DCX13 Next
8
Typ DCX13 Next DCX Next
Energieeffizienzklasse A *)
Nennleistung / -strom 11kW..13,5kW (16A..20A) 18kW..27kW (26A..39A)
Gewählte/r Leistung / Strom 11kW / 16A
13,5kW / 20A 18kW / 26A 21kW / 30A 24kW / 35A 27kW / 39A
Elektroanschluss 3~/PE 380..415V AC 3~/PE 380..415V AC 3~/PE 400V
AC
Erforderlicher Leiterquerschnitt 1) 1,5mm22,5mm24,0mm24,0mm26,0mm26,0mm2
Warmwasserleistung (l/min)
max. bei ∆t = 28K
max. bei ∆t = 38K
5,6 2)
4,1
6,9 2)
5,1 2)
9,2 2)
6,8
10,7 2)
7,9
12,3 2)
9,0 2)
13,8 2)
10,2 2)
Nenninhalt 0,4l
Nennüberdruck 1,0MPa (10bar)
Anschlussart druckfest / drucklos
Heizsystem Blankdraht-Heizsystem IES®
Einsatzbereich bei 15°C:
spezifischer Wasserwiderstand
spezifische elektrische Leitfähigkeit
≥ 1100cm
≤ 90mS/m
Zulauftemperatur ≤ 30°C
Einschalt- – max. Durchflussmenge 1,5l/min – 5,0 3) 1,5l/min – 8,0 3)
Druckverlust 0,08bar bei 1,5l/min 1,3bar bei 9,0l/min 4)
Einstellbare Temperaturen 35°C / 38°C / 42°C / 48 °C / 55 °C
Wasseranschluss G½Zoll
Gewicht (mit Wasserfüllung) 4,2kg
Schutzklasse nach VDE I
Schutzart / Sicherheit IP25
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013.
1) Maximal anschließbarer Kabelquerschnitt bei Stromanschluss oben beträgt 10mm2
2) Mischwasser
3) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
4) Ohne Durchflussmengenregler
2. Technische Daten
3. Abmessungen
100
170
468 363
56
96
239
Maßangaben in mm

CLAGE
DE
9
4. Installation
16951
Für dieses Gerät ist aufgrund
der Landesbauordnungen ein
allgemeines bauaufsichtliches
Prüfzeugnis zum Nachweis der
Verwendbarkeit hinsichtlich des
Geräuschverhaltens erteilt.
RDX3
VDX
UDX
RDX3
VDX
UDX
RDX3
VDX
UDX
Zu beachten sind:
• VDE 0100
• EN 806
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Die ausschließliche Verwendung von geeignetem und unbeschädigtem Werkzeug
Rohrbausatz VDX
(Art.-Nr. 34120) – RDX / RDX3 notwendig! –
Mit Hilfe dieses Montagesatzes kann der Durchlauferhitzer montiert werden, wenn die
Wasseranschlüsse versetzt oder vertauscht unter dem Gerät aus der Wand kommen
oder seitlich auf der Wand zum Gerät führen. Der Elektroanschluss kann an beliebiger
Stelle unter dem Gerät aus der Wand kommen, bzw. Aufputz verlegt sein.
Rohrbausatz UDX
(Art.-Nr. 34110) – RDX / RDX3 notwendig! –
Mit Hilfe dieses Montagesatzes kann der Durchlauferhitzer montiert werden, wenn die
Wasseranschlüsse oberhalb des Gerätes enden. Der Elektroanschluss kann an beliebi-
ger Stelle unter dem Gerät aus der Wand kommen, bzw. Aufputz verlegt sein.
Für Installationen bei schwierigen Einbaubedingungen gibt es dieses Montagezubehör:
Montagerahmen RDX3 Montagerahmen
(Art.-Nr. 36100)
Mit Hilfe dieses Montagerahmens kann der Durchlauferhitzer montiert werden, wenn
der Elektroanschluss an beliebiger Stelle unter dem Gerät aus der Wand kommt.
Bei Verwendung des Montagerahmens ändert sich die IP-Schutzklasse von IP25 auf
IP24.
Montagezubehör
Montageort
• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost aus-
gesetzt werden.
• Das Gerät ist für eine Wandmontage vorgesehen und muss senkrecht mit unten
liegenden Wasseranschlüssen oder alternativ quer mit Wasseranschlüssen links ins-
talliert werden.
• Das Gerät entspricht der Schutzart IP25 und darf gemäß VDE 0100 Teil 701 im
Schutzbereich 1 installiert werden.
• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer
und Zapfstelle möglichst gering sein.
• Das Gerät muss für Wartungszwecke zugänglich sein.
• Kunstoffrohre dürfen nur verwendet werden, wenn diese DIN16893 Reihe 2 ent-
sprechen.
• Der spezifische Widerstand des Wassers muss bei 15°C mindestens 1100cm
betragen. Der spezifische Widerstand des Wassers kann bei Ihrem Wasser-
versorgungsunternehmen erfragt werden.

DE
DCX Next / DCX13 Next
10
4. Installation
Hinweis: Wenn Sie diesen Durchlauferhitzer im Austausch gegen ein anderes Fabrikat
montieren, müssen in der Regel keine neuen Löcher für den Wandhalter gebohrt wer-
den, der Punkt 2 entfällt dann.
Spülen Sie die Wasserzuleitungen vor der Installation gründlich durch, um Schmutz
aus den Leitungen zu entfernen.
1. Schrauben Sie die Einschraubnippel mit einem 12mm-Innensechskantschlüssel
in die beiden Wandanschlüsse. Dabei müssen die Dichtungen vollständig in das
Gewinde eingeschraubt werden. Der Überstand der Einschraubnippel muss nach
dem Festziehen 12 – 14mm betragen.
2. Halten Sie die mitgelieferte Montageschablone an die Wand und richten Sie sie so
aus, dass die Löcher in der Schablone über die Einschraubnippel passen. Zeichnen
Sie die Bohrlöcher entsprechend der Schablone an und bohren Sie die Löcher mit
einem 6mm-Bohrer. Setzen Sie die mitgelieferten Dübel ein.
3. Öffnen Sie das Gerät. Ziehen Sie dazu die Blende nach unten ab und lösen Sie
die zentrale Haubenschraube. Heben Sie die Haube vorsichtig an, zeihen Sie den
Stecker vom Bedienfeld ab und merken Sie sich die Position des Steckers.
4. Lösen Sie die Rändelmutter des Wandhalters, nehmen sie den Wandhalter ab und
schrauben Sie den Wandhalter an die Wand. Fliesenversatz oder Unebenheiten
lassen sich bis zu 30mm durch die mitgelieferten Distanzhülsen ausgleichen. Die
Distanzhülsen werden zwischen Wand und Wandhalter montiert.
Hinweis: Ziehen Sie die Überwurfmuttern maßvoll an, um die notwendige Dichtheit zu
erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädigen.
• Schrauben Sie gemäß Abbildung das Kaltwasseranschlussstück mit Überwurfmutter
und der ½Zoll-Dichtung an den Kaltwasseranschluss.
• Schrauben Sie das Warmwasseranschlussstück mit Überwurfmutter und der ½Zoll-
Dichtung an den Warmwasseranschluss.
Wasseranschlussstücke installieren
Wandhalter montieren
kalt
warm
• Schieben Sie den Durchflussmengenregler »D« in das Warmwasseranschlussstück.
Der O-Ring muss sichtbar sein.
D

CLAGE
DE
11
4. Installation
(a)
geschlossen
geöffnet
• Es kann vorkommen, dass die Elektrozuleitung im oberen Gerätebereich oder
Aufputz verlegt ist. Bitte befolgen Sie in diesem Fall zuerst die Schritte eins
bis drei gemäß der Beschreibung »Elektroanschluss von oben« des Kapitels
»Elektroanschluss«.
1. Setzen Sie das Gerät auf den Wandhalter, so dass die Gewindestange des Wand-
halters in das vorgesehene Loch des Gerätes passt. Durch vorsichtiges Biegen der
Gewindestange des Wandhalters lassen sich gegebenenfalls kleine Korrekturen
vornehmen. Die Wasseranschlussleitungen des Gerätes müssen sich jedoch ohne
Gewaltanwendung anschrauben lassen.
2. Schrauben Sie die Kunststoffrändelmutter auf die Gewindestange des Wandhalters.
3. Schrauben Sie die beiden ⅜Zoll-Überwurfmuttern der Wasseranschlussleitungen
des Gerätes jeweils mit der ⅜Zoll-Dichtung auf die installierten Anschlussstücke.
Gerät montieren
4. Öffnen Sie die Wasserzuleitung und drehen Sie das Absperrventil (a) im Kaltwasser-
anschlussstück langsam auf (Position »geöffnet«). Prüfen Sie alle Verbindungen auf
Dichtigkeit.
5. Öffnen und schließen Sie danach mehrfach die zugehörige Warmwasserarmatur bis
keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.

DE
DCX Next / DCX13 Next
12
5. Aufputzmontage
Hinweis: Ziehen Sie die Überwurfmuttern maßvoll an, um die notwendige Dichtheit zu
erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädigen.
Bei Aufputzmontage sind die beiden ½Zoll-Einschraubnippel und die ½Zoll-Dich-
tungen mit den ½Zoll-Überwurfmuttern des Warmwasser- und Kaltwasseranschluss-
stückes zu verschrauben. Die beiden ½Zoll-Blindkappen der seitlichen Abgänge des
Warm- und Kaltwasseranschlussstückes sind zu demontieren und mit dem offenen
Ende der Einschraubnippel zu verschrauben. Den Durchflussmengenregler »D« in das
Warmwasseranschlussstück einschieben. Die Warm- und Kaltwasseranschlussstücke
sind dann mit den ⅜Zoll-Dichtungen an die ⅜Zoll-Überwurfmutter des Gerätezulauf-
und des Auslaufrohres zu verschrauben.
Bei Aufputzmontage kann es hilfreich sein, das Gerät mittels der mitgelieferten
Distanzhülsen gemäß nebenstehender Zeichnung auf Abstand zu montieren. Die bei-
den Befestigungsbohrungen im unteren Rohranschlussbereich sind ebenfalls mit 6mm
Dübeln und Schrauben fachgerecht zu fixieren.
Die Bördelseite der Rohre sind mit ½Zoll-Überwurfmuttern und ½Zoll-Dichtungen an
die seitlichen ½Zoll-Abgänge des Warm- und Kaltwasseranschlussstückes zu schrau-
ben. Abschließend sind die Ausbrüche für die Rohre in der Haube mit einem stumpfen
Gegenstand zu öffnen.
Bei Aufputzmontage beachten: Sieb in das Kaltwasseranschlussstück einsetzen!
D

CLAGE
DE
13
12
5
3
4
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Gerät an den Schutzleiter anschließen!
6. Elektroanschluss
Schaltplan
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Anschlussklemme
5. Sicherheitstemperaturbegrenzer STB
Lastabwurfrelais
Beim Anschluss weiterer Drehstromgeräte kann ein Lastabwurfrelais für elektronische
Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L2 angeschlossen wer-
den.
Um im niedrigen Leistungsbereich des Durchlauferhitzers (niedrige Temperatur und
geringer Durchfluss) ein mögliches Flackern des Lastabwurfrelais zu vermeiden, kann
die Betriebsart »Lastabwurfrelais« aktiviert werden:
• Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen)
• Brücke von der Leistungselektronik abziehen und auf Position »1« umstecken
(siehe Bild).
• Gerät wieder in Betrieb nehmen
Pos. AUS Pos. 1
Bauliche Voraussetzungen
• Das Gerät muss dauerhaft an fest verlegte Elektroanschlussleitungen angeschlos-
sen werden. Das Gerät muss an den Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und
dürfen nach der Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens 3mm pro Pol vorzusehen (z.B. über Sicherungen).
• Zur Absicherung des Gerätes ist ein Leitungsschutzelement mit Auslösecharakte-
ristik C und einem dem Gerätenennstrom angepassten Auslösestrom zu montieren.

DE
DCX Next / DCX13 Next
14
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass
die Stromversorgung ausgeschaltet ist!
1. Öffnen Sie die im oberen Gerätebereich vorhandene Sollbruchstelle (S) an der
Prägung durch kräftigen Druck mit einem stumpfen Werkzeug (z.B. Schrauben-
dreher). Bei Aufputz verlegter Elektroanschlussleitung öffnen Sie zusätzlich den
Ausbruch an der rechten Seite des Gehäuseunterteils.
2. Schneiden Sie die Durchführungstülle aus dem Zubehörset entsprechend dem
Zuleitungsquerschnitt auf. Dabei soll die Öffnung in der Tülle etwas kleiner als der
Querschnitt des Kabels sein, um einen optimalen Schutz gegen Wasser zu erzielen.
Passen Sie die Tülle in den Durchbruch ein. Die Schutztülle muss verwendet werden!
3. Manteln Sie das Stromkabel so ab, dass der Mantel durch die Durchführungstülle bis
in das Geräteinnere reicht. Nehmen Sie das vorbereitete Gerät so in die Hand, dass
Sie mit der anderen Hand das Kabel in die Gummitülle führen können.
4. Setzen Sie das Gerät so auf den Wandhalter, dass die Gewindestange des Wand-
halters in das vorgesehene Loch des Gerätes passt und fixieren es mit der
Rändelmutter.
5. Lösen Sie die Befestigungsschraube der Anschlussklemme. Versetzen Sie die
Anschlussklemme auf den oberen Fuß und befestigen sie dort wieder.
6. Isolieren Sie die Einzeladern des Anschlusskabels ab und schließen diese an die
Anschlussklemme gemäß des Schaltplans an. Das Gerät ist an den Schutzleiter
anzuschließen.
Hinweis: Um den IP25 Spritzwasserschutz zu gewährleisten, muss die Spritzwasser-
schutztülle unten am Gerät installiert bleiben.
A
6. Elektroanschluss
Hinweis: Bei Bedarf kann die Anschlussklemme in den oberen Gerätebereich verlegt
werden. Bitte folgen Sie hierzu den Anweisungen im nächsten Abschnitt.
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass
die Stromversorgung ausgeschaltet ist!
1. Manteln Sie das Anschlusskabel ungefähr 6cm über dem Wandaustritt ab. Schieben
Sie die Spritzwasserschutztülle mit der kleineren Öffnung voran über das Anschluss-
kabel, so dass die Schutztülle wandbündig abschließt. Diese verhindert, dass
eventuell eindringendes Wasser mit den Elektroleitungen in Kontakt kommt. Das
Anschlusskabel darf nicht beschädigt sein! Die Schutztülle muss verwendet werden!
2. Isolieren Sie die Einzeladern ab und schließen diese an die Anschlussklemme gemäß
des Schaltplans an. Das Gerät ist an den Schutzleiter anzuschließen.
3. Ziehen Sie die Schutztülle so weit über über die Anschlusskabel und formen Sie die
Anschlussleitungen derart, dass die Schutztülle ohne mechanische Spannungen in
die Aussparung der Zwischenwand passt. Setzen Sie die Tüllenfixierung (A) ein.
Elektroanschluss von unten
Elektroanschluss von oben
S

CLAGE
DE
15

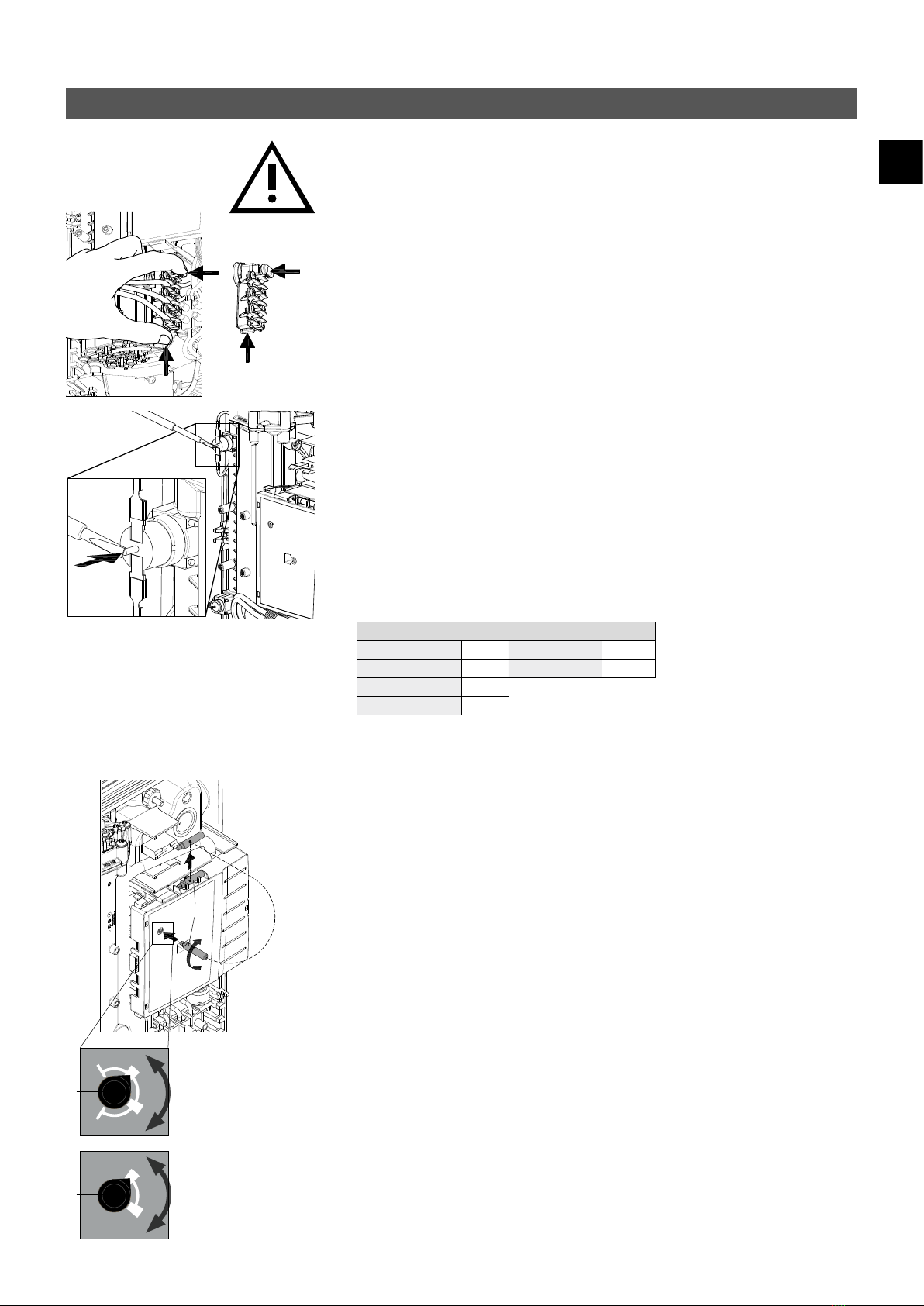

Vor dem elektrischen Anschluss das Wasserleitungsnetz und das Gerät durch mehrfa-
ches, langsames Öffnen und Schließen der Warmwasserarmatur mit Wasser füllen und
so vollständig entlüften.
Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen
maximalen Durchfluss zu gewährleisten. Spülen Sie die Warmwasser- und die
Kaltwasserleitung mindestens für jeweils eine Minute.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation, wegen Frost-
gefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wiederinbetrieb-
nahme erneut entlüftet werden.
Lässt sich der Durchlauferhitzer nicht in Betrieb nehmen, prüfen Sie, ob der
Sicherheitstemperaturbegrenzer (STB) oder der Sicherheitsdruckbegrenzer (SDB)
durch den Transport ausgelöst hat. Spannungsfreiheit am Gerät sicherstellen und ggf.
Sicherheitsschalter zurücksetzen.
Leistungsumschaltung
Darf nur durch autorisierten Fachmann erfolgen, sonst erlischt die Garantie!
Vor dem ersten Einschalten der Versorgungsspannung muss die maximale Geräte-
leistung eingestellt werden.
Die maximal mögliche Leistung ist abhängig von der Installationsumgebung. Beachten
Sie unbedingt die Angaben in der Tabelle »Technische Daten«, insbesondere den
notwendigen Querschnitt der elektrischen Anschlussleitung und die Absicherung.
Beachten Sie zusätzlich die Vorgaben der DIN VDE 0100.
1. Stellen Sie die maximale Geräteleistung in Abhängigkeit der Installations-
umgebung ein. Nehmen Sie dazu das Hilfswerkzeug »A« aus der Halterung an der
Elektronikabdeckung und drehen Sie den Schalter auf den gewünschten Wert.
2. Hilfswerkzeug wieder in die Halterung einsetzen, das Bedienfeldkabel an das
Bedienfeld in der Haube anschließen, die Haube auf das Gerät setzen und mit der
Haubenschraube fixieren.
Hinweis: Das Bedienfeldkabel darf nicht eingeklemmt oder gequetscht werden.
3. Auf dem Typenschild die eingestellte Leistung kennzeichnen und die Haubenblende
von unten bis zum Anschlag aufschieben.
4. Schalten Sie die Stromzufuhr zum Gerät ein.
5. Nach dem Einstellen der maximalen Geräteleistung wird die Wasserheizung nach ca.
10 – 30Sekunden kontinuierlichen Wasserflusses aktiviert.
6. Öffnen Sie das Warmwasserzapfventil. Überprüfen Sie die Funktion des
Durchlauferhitzers.
7. Machen Sie den Benutzer mit dem Gebrauch vertraut und übergeben Sie ihm die
Gebrauchsanleitung.
8. Füllen Sie die Registrierkarte aus und senden diese an den Werkskundendienst oder
registrieren Sie Ihr Gerät online auf unserer Homepage (siehe hierzu auch Seite
2).
7. Erstinbetriebnahme
21
18
24
27
Sicherheitsvorschriften beachten!
Pay attention to safety instructions!
Temp.
OUT
L1
L2
L3
Weitere technische Hinweise auf der Innenseite der Gerätehaube.
Further technical information on the inside of the cover.
Temp.
IN
QUALITÄT GEPRÜFT
QUALITY APPROVED
kW
9130-34511 04.20
18 kW
21 kW
24 kW
27 kW
A
A
11
13
Sicherheitsvorschriften beachten!
Pay attention to safety instructions!
Temp.
OUT
L1
L2
L3
Weitere technische Hinweise auf der Innenseite der Gerätehaube.
Further technical information on the inside of the cover.
Temp.
IN
QUALITÄT GEPRÜFT
QUALITY APPROVED
kW
9130-34512 04.20
11 kW
13 kW
A
DCX Next
DCX13 Next
DCX Next DCX13 Next
Anschlag links 18kW Rastpunkt 1 11kW
Rastpunkt 1 21kW Rastpunkt 2 13,5kW
Rastpunkt 2 24kW
Anschlag rechts 27kW
Hinweis: Bei jedem Zuschalten der Versorgungsspannung wird die eingestellte Leistung
durch abwechselndes kurzes und langes Blinken beider LED auf dem Leistungsteil
angezeigt. Ist der Leistungsschalter falsch positioniert, wird dies durch kontinuierliches
kurzes Blinken angezeigt.
Multiple Power System MPS®:
Beim DCX Next kann die Nennleistung
bei 400V intern auf 27kW, 24kW, 21kW
oder 18kW eingestellt werden.
Beim DCX13 Next kann die Nennleistung
bei 400V intern auf 13,5kW und 11,0kW
eingestellt werden.
STB
SDB

DE
DCX Next / DCX13 Next
16
Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem integrierten
Absperrventil und Sieb ausgestattet. Durch Verschmutzung des Siebes kann die
Warmwasserleistung vermindert werden, so dass die Reinigung beziehungsweise der
Austausch des Siebes wie folgt vorzunehmen ist:
1. Schalten Sie den Durchlauferhitzer an den Haussicherungen spannungsfrei und
sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.
2. Öffnen Sie das Gerät indem Sie die Blende nach unten abziehen, die sich darunter
befindliche Schraube lösen. Heben Sie die Haube vorsichtig an, ziehen Sie den
Stecker vom Bedienfeld ab und merken Sie sich die Position des Steckers.
3. Drehen Sie das Absperrventil im Kaltwasseranschlussstück (a) zu (Position
»geschlossen«)
4. Drehen Sie die Verschlussschraube (b) aus dem Kaltwasseranschlussstück und neh-
men Sie das Sieb (c) heraus.
Hinweis: Es kann Restwasser austreten.
5. Das Sieb kann nun gereinigt beziehungsweise ersetzt werden.
6. Nach Einbau des sauberen Siebes drehen Sie die Verschlussschraube fest.
7. Drehen Sie das Absperrventil im Kaltwasseranschlussstück langsam wieder auf
(Position »geöffnet«). Achten Sie darauf, dass keine Leckagen vorhanden sind.
8. Entlüften Sie das Gerät, indem Sie die zugehörige Warmwasserarmatur mehrfach
langsam öffnen und schließen, bis keine Luft mehr aus der Leitung austritt.
9. Schließen Sie das Bedienfeldkabel an das Bedienfeld in der Haube an, setzen Sie die
Haube auf und drehen Sie die Haubenschraube ein.
Hinweis: Das Bedienfeldkabel darf nicht eingeklemmt oder gequetscht werden.
Danach schalten Sie die Spannung an den Haussicherungen wieder ein.
8. Wartungsarbeiten
Wartungsarbeiten dürfen nur von einem anerkannten Fachhandwerksbetrieb durch-
geführt werden.
Reinigung und Wechsel des Filtersiebes im Anschlussstück bei
Unterputzanschluss
(a)
geschlossen
geöffnet
(c)(b)
Sieb
Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem Sieb ausgestattet.
Durch Verschmutzung des Siebes kann die Warmwasserleistung vermindert werden, so
dass die Reinigung beziehungsweise der Austausch des Siebes wie folgt vorzunehmen
ist:
1. Schalten Sie den Durchlauferhitzer an den Haussicherungen spannungsfrei und
sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.
2. Schließen Sie das Absperrventil in der Zulaufleitung.
3. Öffnen Sie das Gerät indem Sie die Blende nach unten abziehen, die sich darunter
befindliche Schraube lösen. Heben Sie die Haube vorsichtig an, ziehen Sie den
Stecker vom Bedienfeld ab und merken Sie sich die Position des Steckers.
4. Lösen Sie das Einlaufrohr vom Wasseranschlussstück.
Hinweis: Es kann Restwasser austreten.
5. Das Sieb kann nun gereinigt beziehungsweise ersetzt werden.
6. Nach Einbau des sauberen Siebes verschrauben Sie das Einlaufrohr wieder am
Wasseranschlussstück.
7. Öffnen Sie langsam das Absperrventil in der Einlaufleitung. Achten Sie darauf, dass
keine Leckagen vorhanden sind.
8. Entlüften Sie das Gerät, indem Sie die zugehörige Warmwasserarmatur mehrfach
langsam öffnen und schließen, bis keine Luft mehr aus der Leitung austritt.
9. Schließen Sie das Bedienfeldkabel an das Bedienfeld in der Haube an, setzen Sie die
Haube auf und drehen Sie die Haubenschraube ein.
Hinweis: Das Bedienfeldkabel darf nicht eingeklemmt oder gequetscht werden.
Danach schalten Sie die Spannung an den Haussicherungen wieder ein.
Reinigung und Wechsel des Filtersiebes bei Aufputzanschluss

CLAGE
EN
17
Contents
Operation instruction
. Description of the appliance ...........................
. Environment and recycling ............................
. How to use ..........................................
Temperature setting ..................................
Power limit ..........................................
Device information ...................................
Venting after maintenance work........................
Cleaning and maintenance.............................
. Trouble-shooting and service...........................
. Product data sheet in accordance with EU regulation -
/ / ...............................
Installation instruction
. Overview............................................
. Technical specifications ...............................
. Dimensions ..........................................
. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Installation site .......................................
Mounting accessories .................................
Installing the wall bracket..............................
Installing connection pieces............................
Installing the appliance ................................
. Direct connection ....................................
. Electrical connection .................................
Wiring diagram .......................................
Structural prerequisites ...............................
Load shedding relay...................................
Electrical connection from below.......................
Electrical connection from above.......................
. Initial operation ......................................
Selection of power rating..............................
. Maintenance work....................................
Cleaning and replacing the filter strainer ................
Cleaning and replacing the filter strainer if direct
connected ...........................................
Registration
Register your device online on our website and benefit from our services under warranty.
Your full details help our customer service process your request as fast as possible.
For online registration, just follow the link below or use the QR code with your smartphone or tablet.
https://partner.clage.com/en/service/device-registration/
The documents supplied with the device must be stored carefully.

EN
DCX Next / DCX13 Next
18
1. Description of the appliance
As soon as you open the hot water tap, the instantaneous water heater switches on
automatically. When the tap is closed, the appliance automatically switches off.
The E-convenience instant water heater DCX Next / DCX13 Next is a electronically
controlled pressure-resistant instantaneous water heater for an efficient water supply
to one or more tap outlets.
Its electronic control regulates the power consumption depending on the selected
outlet temperature, the respective inlet temperature and the flow rate, thus reaching
the set temperature exactly to the degree and keeping it constant in case of water
pressure fluctuations. The outlet temperature can be set to 35°C, 38°C, 42°C, 48°C
or 55°C using the central sensor key.
In case of a low feed temperature and a high flow rate at the same time, it could hap-
pen that the preset outlet temperature is not reached which is due to the fact that the
appliance exceeded its capacity. The outlet temperature can be raised by reducing the
water flow at the tap.
It is possible to use the instantaneous water heater in combination with an external
load shedding relay for electronically controlled instantaneous water heaters (refer to
installing instructions).
Your product was manufactured from high-quality, reusable materials and components. Please respect in case of discarding that
electrical devices should be disposed of separately from household waste at the end of their service life. Therefore, please take this
device to a municipal collection point that return used electronic devices to the recycling system. Disposing it correctly will support
environmental protection and will prevent any potential negative effects on human beings and the environment that could arise
from inappropriate handling of these devices at the end of their service life. Please contact your local authority for further details of
your nearest designated collection point or recycling site.
Business customers: If you wish to discard equipment, please contact your dealer or supplier for further information.
2. Environment and recycling
Operation instruction
Note: Carefully read the enclosed safety instructions through in full before the appliance
is installed, put into service and used and follow them in the further steps and during use!

CLAGE
EN
19
Temperature setting
The temperature selection key allows you to quickly select one of five preset tem-
peratures, that are typical for hot water applications: “Hand wash” 35°C, “Shower”
38°C, “Bath tub” 42°C, “Kitchen” 48°C and
“Cleaning” 55°C.
Every key press sets the temperature to the next level:
35°C
38°C 42°C 48°C 55°C
Pressing the key
once again, starts the cycle all over.
The currently selected temperature is indicated by one of five coloured LEDs.
3. How to use
Temperature selection
key
Five coloured LEDs
Device information
Press and hold the temperature selection key for 10 seconds to open the info mode.
After ten seconds, all LEDs light up once briefly and then switch off again immediately
to confirm that the info mode is active. The device status is displayed via the LEDs:
LED bottom left: OFF = no water flow; FLASHING = water flow below switch-on
point; ON = water flow above switch-on point.
LED top middle: ON = heating active; FLASHING = power limit. Otherwise OFF.
LED bottom right: OFF = device OK; FLASHING = error detected (inform customer
service)
The display returns to normal operation after 60 seconds or after a key press.
Power limit
If the full output of the instantaneous water heater DCX Next does not suffice to heat
the tapped quantity of water, this will be indicated by flashing of the temperature LED
(e.g. in winter time, when opening several taps at once). When you reduce the hot
water flow rate, the LED lights up continuously again because the output of the appli-
ance is again sufficient to reach the set temperature.

EN
DCX Next / DCX13 Next
20
3. How to use
• Plastic surfaces and fittings should only be wiped with a damp cloth. Do not use
abrasive or chlorine-based cleaning agents or solvents.
• For a good water supply, the outlet fittings (e.g. jet regulators and shower heads)
should be unscrewed and cleaned at regular intervals. Every three years, the electri-
cal and plumbing components should be inspected by an authorised professional in
order to ensure proper functioning and operational safety at all times.
Cleaning and maintenance
This instantaneous water heater features an automatic air bubble protection to prevent
it from inadvertently running dry. Nevertheless, the appliance must be vented before
using it for the first time. Each time the appliance is emptied (e.g. after work on the
plumbing system, if there is a risk of frost or following repair work), the appliance must
be re-vented before it is used again.
1. Disconnect the instantaneous water heater from the mains (e.g. via deactivating the
fuses).
2. Unscrew the jet regulator on the outlet fitting and open the cold water tap valve to
rinse out the water pipe and avoid contaminating the appliance or the jet regulator.
3. Open and close the hot water tap until no more air emerges from the pipe and all
air has been eliminated from the water heater.
4. Only then should you re-connect the power supply again (e.g. via activating the
fuses) to the instantaneous water heater and screw the jet regulator back in.
5. The appliance activates the heater after approx. 10seconds of continuous water
flow.
Venting after maintenance work
