E-Komfortdurchlauferhitzer DEX Next
E-convenience instant water heater DEX Next

2
DEX Next
Inhaltsverzeichnis
Gebrauchsanleitung
. Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. Umwelt und Recycling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hauptsteuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hauptmenü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Entlüften nach Wartungsarbeiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. Selbsthilfe bei Problemen und Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. Produktdatenblatt nach Vorgabe der EU Verordnungen - / / . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montageanleitung
. Übersichtsdarstellung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

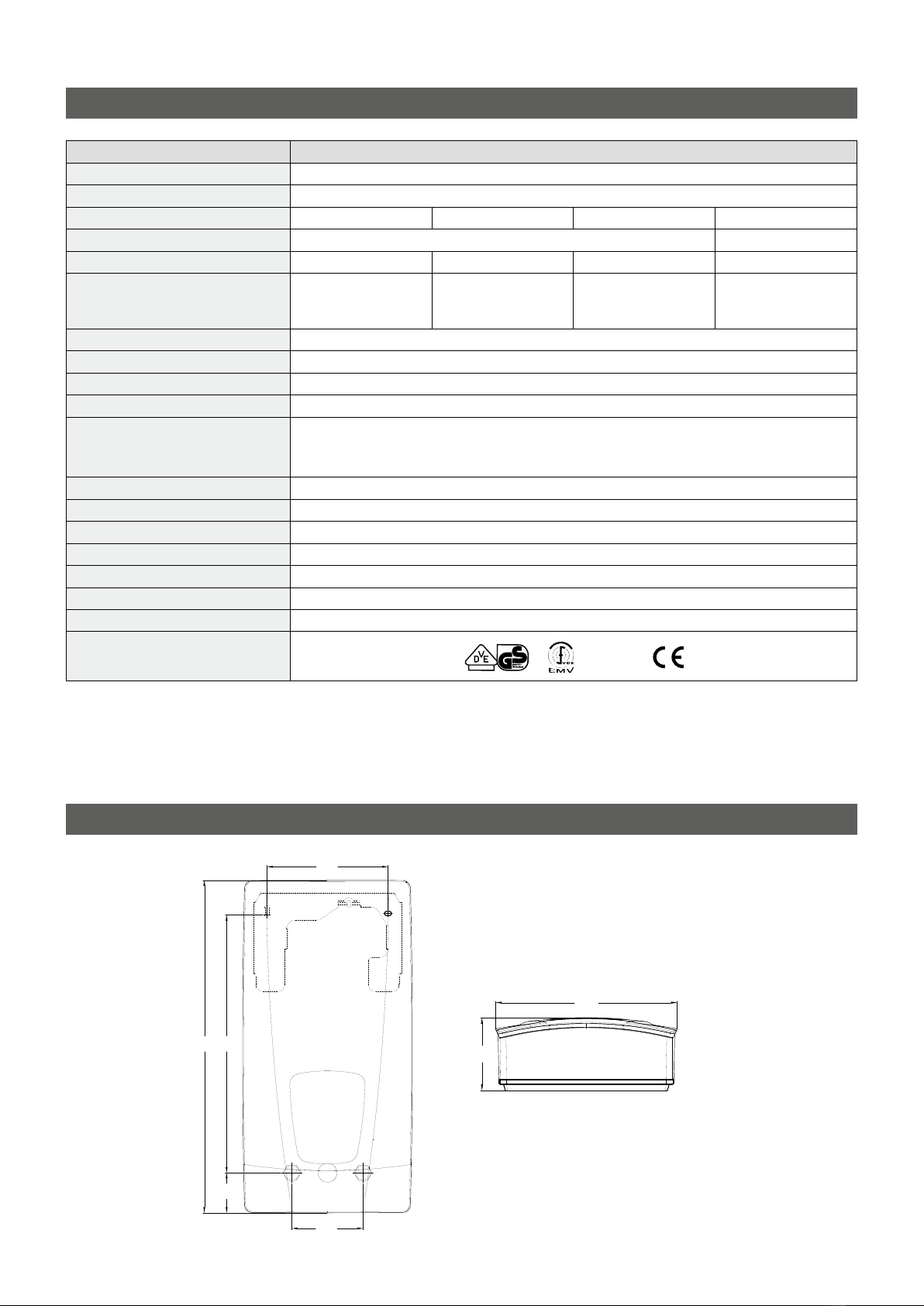

. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. Abmessungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montageort. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wandhalter montieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Wasseranschlussstücke installieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gerät montieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 

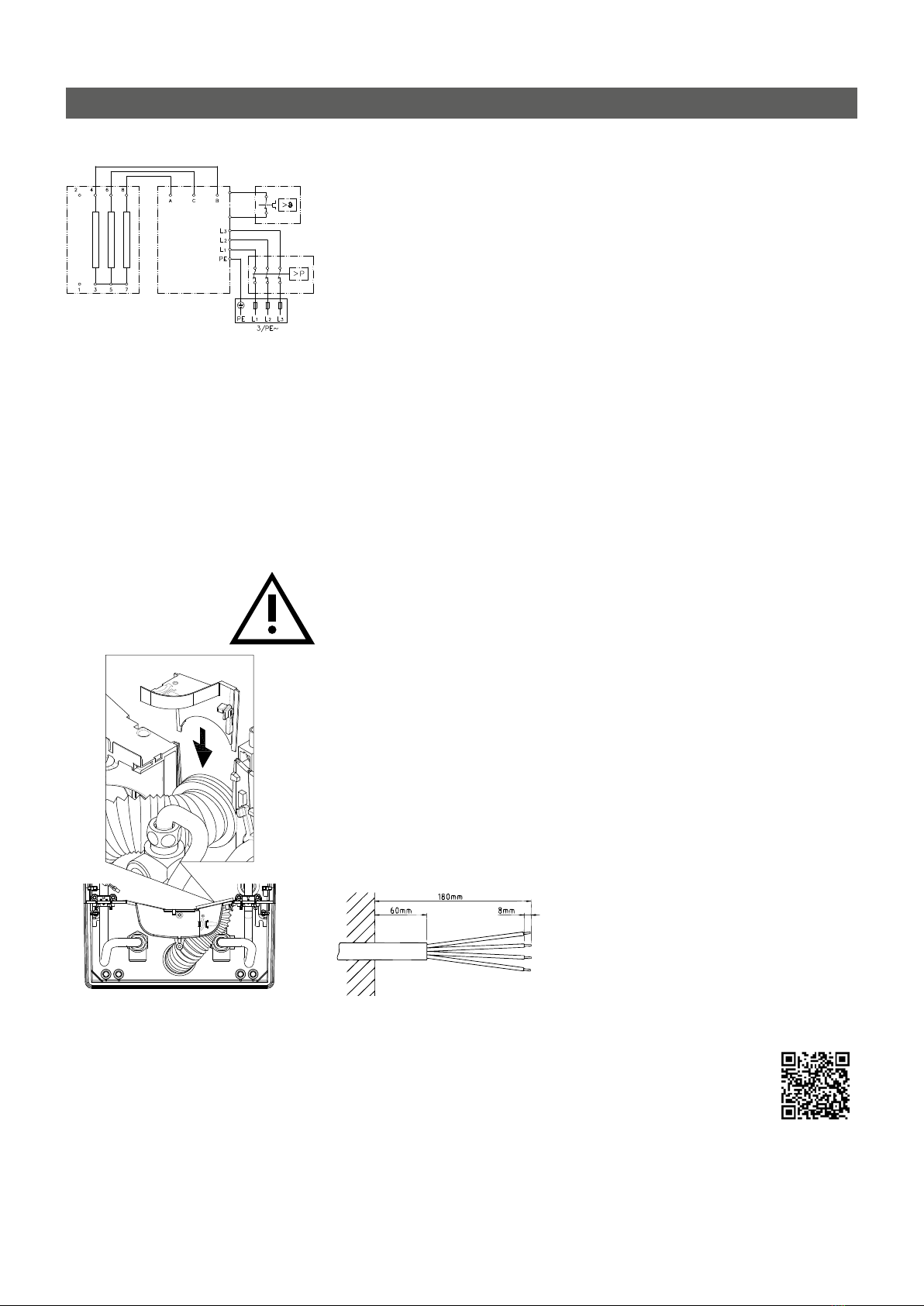

Schaltplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Bauliche Voraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Elektroanschluss von unten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
. Erstinbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 

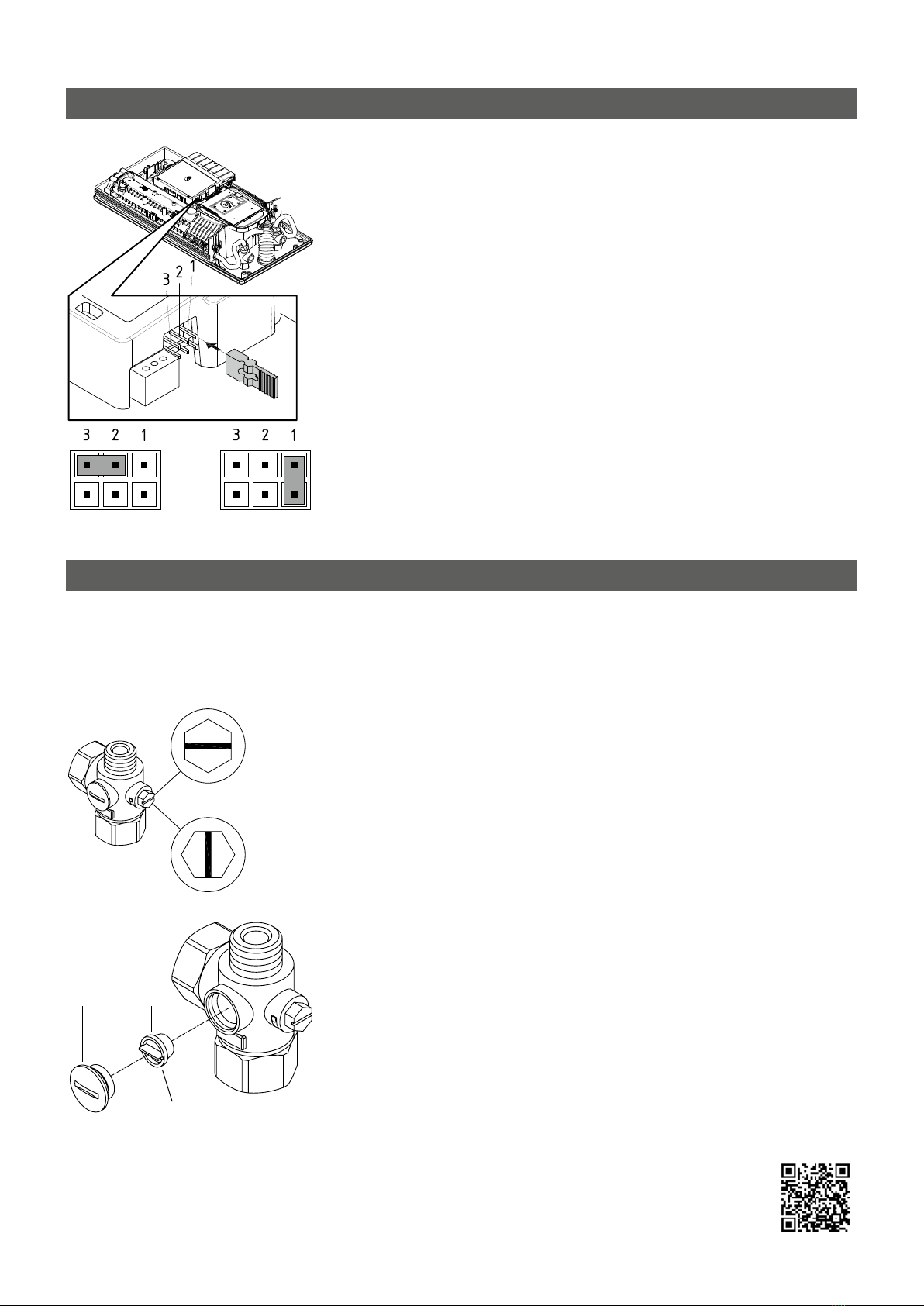

Leistungsumschaltung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Erneute Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Duschanwendung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
. Wartungsarbeiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Sperrfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Reinigung und Wechsel des Filtersiebes im Anschlussstück bei Unterputzanschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Geräteregistrierung
Registrieren Sie Ihr Gerät online auf unserer Homepage und profitieren Sie von unseren Serviceleistungen im Garantiefall.
Ihre vollständigen Daten helfen unserem Kundendienst Ihr anliegen schnellstmöglich zu bearbeiten.
Für die Onlineregistrierung folgen Sie einfach dem untenstehenden Link oder nutzen Sie den QR-Code mit Ihrem Smartphone oder
Tablet.
https://partner.clage.com/de/service/geraeteregistrierung

CLAGE
3
2. Umwelt und Recycling
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Komponenten hergestellt. Beachten Sie bei einer
Entsorgung, dass elektrische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie
dieses Gerät daher zu einer der kommunalen Sammelstellen, die Elektronikschrott entgegennehmen. Diese ordnungsgemä-
ße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich
aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Informationen zur
nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem Händler oder Lieferanten in Kontakt. Diese hal-
ten weitere Informationen für Sie bereit.
Hinweis: Die beiliegenden Sicherheitshinweise sind vor der Installation, der Inbetrieb-
nahme und der Nutzung sorgfältig und vollständig durchzulesen und für das weitere
Vorgehen, sowie den Gebrauch zu beachten!
Gebrauchsanleitung
Der E-Komfortdurchlauferhitzer DEX Next ist ein elektronisch geregelter
Durchlauferhitzer mit grafikfähigem E-Paper-Display und Sensortasten zur komfortab-
len und sparsamen Wasserversorgung einer oder mehrerer Zapfstelle(n).
Die Elektronik regelt die Leistungsaufnahme in Abhängigkeit von der gewählten
Auslauftemperatur, der jeweiligen zulauftemperatur und auch der Durchflussmenge,
um die eingestellte Temperatur gradgenau zu erreichen und auch bei Wasserdruck-
schwankungen konstant zu halten. Die gewünschte Auslauftemperatur kann über die
Sensortasten von 20°C bis 60°C eingegeben und auf dem E-Paper-Display abgelesen
werden.
Der DEX Next verfügt über eine intuitive Menüführung, in der sich verschiedene
Benutzerprofile einrichten und gesammelte Daten auslesen lassen.
Die Zulauftemperatur kann bis zu 70°C betragen, so dass auch der Betrieb zur
Nacherwärmung, z.B. in Solaranlagen, möglich ist.
Der Durchlauferhitzer kann in Kombination mit einem externen Lastabwurfrelais für
elektronische Durchlauferhitzer betrieben werden (Details siehe Montageanleitung).
1. Gerätebeschreibung
Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet sich der Durchlauf-
erhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automa-
tisch wieder aus. Die Bedienung des Durchlauferhitzers erfolgt entweder direkt am
Gerät oder mit einer optionalen Funkfernbedienung.

4
DEX Next
Hauptsteuerung
Das E-Paper-Display wechselt nach ca. 60 Sekunden ohne Tastendruck automatisch in
die Hauptansicht.
Durch einfaches Tippen auf eine der Sensortasten können verschiedene Nutzerprofile
und Anwendungen ausgewählt oder Temperaturänderungen vorgenommen werden.
3. Gebrauch
Temperaturanzeige
Der Skalenring wird bei steigender Temperatureinstellung aufgefüllt. Zusätzlich wird
die Solltemperatur in °C in der Displaymitte angezeigt.
Temperatureinstellung
Die Wunschtemperatur kann über die zwei mittleren Sensortasten in einem Bereich
von 20°C bis 60°C gewählt werden. Einmaliges Tippen ändert die Temperatur um 1°C,
im Komfortbereich zwischen 35°C und 43°C um 0,5°C. Wird die Temperatur unter
20°C eingestellt, erscheint das Symbol in der Temperaturanzeige und das Gerät
schaltet die Heizfunktion ab.
Nutzerauswahl
Es können bis zu vier Nutzerprofile angepasst werden. Jeder Nutzer hatdie Möglich-
keit, sich seine Wunschtemperaturen für die verschiedenen Anwendungsbereiche
in seinem Profil zu speichern. Die Nutzerprofile können durch Tippen auf die linke
Sensortaste aufgelistet und dann über die jeweilige Sensortaste unter den Profilbildern
gewählt werden
(Profil individualisieren siehe Abschnitt »Nutzer«).
Anwendungen
Hier können bereits voreingestellte Anwendungen ausgewählt werden. Durch Tippen der
Sensortaste unter der Anzeige öffnet sich die Auswahl. Tippen auf die Sensortaste unter
einer der Anwendungen aktiviert diese.
Die Anwendungen sind werkseitig auf die folgenden Temperaturwerte eingestellt:
Handwäsche=35°C, Dusche=38°C, Badewanne=42°C,
Heißwasser=48°C.
Um eigene Temperaturwerte zu speichern, wählen Sie eine Anwendung und stellen die
gewünschte Temperatur ein. Anschließend tippen und halten Sie die Sensortaste unter
Ihrem Profilbild oder unter der Anwendung für zwei Sekunden gedrückt.
Statusanzeige oben
Bediensperre aktiv (PIN)
Die Zulauftemperatur liegt über dem Sollwert (Gerät heizt nicht)
Optionale Funkfernbedienung bzw. Home Server ist installiert. Das Gerät kann
ferngesteuert werden.
Sensortasten
Temperaturanzeige
Anwendungen
Statusanzeige unten
Nutzer
Statusanzeige oben
Menütaste

CLAGE
5
3. Gebrauch
Hauptmenü
Über die Menütaste gelangen Sie in das Hauptmenü. Alle Funktionsmenüs und
Speicherwerte des Gerätes können von hier aus ausgewählt werden.
Statusanzeige unten
Anzeigebereich für Funktionen, welche eine Bestätigung vom Nutzer verlangen oder im
Gebrauch von hoher Bedeutung sind.
Wartung: Das Gerät hat einen Fehler erkannt. Weitere Informationen erhalten
Sie im Hauptmenü unter »Info«.
Maximaltemperatur erreicht: Die Temperatur lässt sich nicht weiter erhöhen, da
die eingestellte Temperaturgrenze erreicht wurde. Die Temperaturgrenze kann
im Hauptmenü unter »Einstellungen« geändert werden.
Heizung aktiviert: Das Symbol erscheint sobald Wasser durch das Gerät
erwärmt wird.
Leistungsgrenze: Die Leistung des Gerätes reicht nicht aus, um die aktuell flie-
ßende Warmwassermenge auf die Wunschtemperatur zu erwärmen. Reduzieren
Sie die Warmwassermenge an der Armatur.
Dieser Durchlauferhitzer ist mit einer automatischen Luftblasenerkennung ausgestat-
tet, die ein versehentliches Trockenlaufen verhindert. Trotzdem muss das Gerät vor der
ersten Inbetriebnahme entlüftet werden. Nach jeder Entleerung (z.B. nach Arbeiten in
der Wasserinstallation, wegen Frostgefahr oder nach Reparaturen am Gerät) muss das
Gerät vor der Wiederinbetriebnahme erneut entlüftet werden.
1. Trennen Sie den Durchlauferhitzer vom Netz, indem Sie die Sicherungen aus-
schalten.
2. Schrauben Sie den Strahlregler an der Entnahmearmatur ab und öffnen Sie
zunächst das Kaltwasserzapfventil, um die Wasserleitung sauber zu spülen und eine
Verschmutzung des Gerätes oder des Strahlreglers zu vermeiden.
3. Öffnen und schließen Sie danach mehrfach das zugehörige Warmwasserzapfventil,
bis keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
4. Erst dann dürfen Sie die Stromzufuhr zum Durchlauferhitzer wieder einschalten und
den Strahlregler wieder einschrauben.
5. Nach ca. zehnSekunden kontinuierlichem Wasserfluss aktiviert das Gerät die
Heizung.
Entlüften nach Wartungsarbeiten
• Kunststoffoberflächen und Sanitärarmaturen nur mit einem feuchten Tuch abwi-
schen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel
verwenden.
• Für eine gute Wasserdarbietung sollten Sie die Entnahmearmaturen (Strahlregler
und Handbrausen) regelmäßig abschrauben und reinigen. Lassen Sie alle drei Jahre
die elektro- und wasserseitigen Bauteile durch einen anerkannten Fachhandwerks-
betrieb überprüfen, um die einwandfreie Funktion und Betriebssicherheit jederzeit
zu gewährleisten.
Reinigung und Pflege
Weitere Informationen finden Sie in der online erhältlichen Gebrauchs-
und Montageanleitung. Folgen Sie bitte dem unten stehenden Link
oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet.
https://www.clage.de/links/gma/DEX-Next-GMA-9120-34382

6
DEX Next
DEX Next
Problem Ursache Abhilfe
Wasser bleibt kalt,
Display zeigt Screen
»Stromausfall«
Haussicherung ausgelöst Sicherung erneuern oder ein-
schalten
Sicherheitsdruckschalter
hat ausgelöst Kundendienst informieren
Wasser bleibt kalt,
in der Anzeige
erscheint das
Wartungssymbol
Das Gerät hat eine
Störung erkannt
Sicherungen aus- und wieder
einschalten. Wenn Fehler-
meldung weiterhin besteht,
Kundendienst informieren
Warmwasserdurchfluss
wird schwächer
Auslaufarmatur ver-
schmutzt oder verkalkt Strahlregler, Duschkopf und Siebe reinigen
Zulauffiltersieb ver-
schmutzt oder verkalkt Filtersieb von Kundendienst reinigen lassen
Gewählte Temperatur
wird nicht erreicht
Leistungsgrenze erreicht Warmwasserdurchfluss an der
Armatur reduzieren
Kaltwasser wird an der
Armatur beigemischt
Nur Warmwasser zapfen,
Temperatur für den Gebrauch
einstellen, Auslauftemperatur
prüfen
Sensortasten reagieren
nicht richtig Displayglas ist nass Display mit einem weichen Tuch
trocken wischen
Dieser Durchlauferhitzer wurde sorgfältig hergestellt und vor der Auslieferung mehr-
fach überprüft. Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit. Schalten
Sie zunächst die Sicherungen aus und wieder ein, um die Elektronik »zurückzusetzen«.
Prüfen Sie dann, ob Sie das Problem mit Hilfe der folgenden Tabelle selbst beheben
können. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.
Reparaturen dürfen nur von anerkannten
Fachhandwerksbetrieben durchgeführt
werden.
Wenn sich ein Fehler an Ihrem Gerät mit
dieser Tabelle nicht beheben lässt, wen-
den Sie sich bitte an den Werkskunden-
dienst. Halten Sie die Daten des Geräte-
typenschildes bereit!
4. Selbsthilfe bei Problemen und Kundendienst
CLAGE GmbH
Werkskundendienst
Pirolweg 1–5
21337 Lüneburg
Deutschland
Fon: [phone]
Fax: [phone]
E-Mail: [email protected]
5. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013
Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013
a b c d e f h i
b.1 b.2 ηWH AEC °C LWA
%kWh dB(A)
CLAGE DEX Next 5E-270P-3D S A 38 479 60 15
Erläuterungen
aName oder Warenzeichen
b.1 Gerätebezeichnung
b.2 Gerätetyp
cLastprofil
dKlasse Warmwasserbereitungs-Energieeffizienz
eWarmwasserbereitungs-Energieeffizienz
fJährlicher Stromverbrauch
gAlternatives Lastprofil, die entsprechende Warmwasserbereitungs-Energieeffizienz und der entsprechende jährliche
Stromverbrauch, sofern verfügbar.
hTemperatureinstellungen des Temperaturreglers des Warmwasserbereiters
iSchallleistungspegel in Innenräumen
Zusätzliche Hinweise
Alle bei der Montage, Inbetriebnahme, Gebrauch und Wartung des Warmwasserbereiters zu treffenden besonderen
Vorkehrungen sind in der Gebrauchs- und Installationsanweisung zu finden.
Alle angegebenen Daten wurden auf Grundlage der Vorgabe der europäischen Richtlinien ermittelt. Unterschiede
zu Produktinformationen, die an anderer Stelle angeführt werden, basieren auf unterschiedlichen Testbedingungen.
Der Energieverbrauch wurde nach einem standardisierten Verfahren nach EU-Vorgaben ermittelt. Der reale
Energiebedarf des Gerätes hängt von der individuellen Anwendung ab.

CLAGE
7
Bei Ersatzteilbestellungen stets Gerätetyp und Seriennummer angeben!
Verbindungsrohr
Elektronik
Sicherheitsdruckbegrenzer
SDB
Elektronikabdeckung
Anschlussklemme
Rahmen
Kaltwasseranschlussstück
Feinfilter
Spritzwasserschutztülle
DEX Next Gerätehaube
Rückflussverhinderer
Durchflussgeber
Temperaturfühler
Temperaturfühler
Auslaufrohr
Geräteunterteil
Wandhalter
Warmwasser-
anschlussstück
Durchflussmengenregler
8l/min
1. Übersichtsdarstellung
Temperaturbegrenzer
(STB)
Heizelement
Zulaufrohr
Bedienfeld mit
Klapphalter
Montageanleitung
DurchführungstülleG½Zoll Einschraubnippel

8
DEX Next
Typ DEX Next
Energieeffizienzklasse A *)
Nennleistung / -strom 18kW..27kW (26A..39A)
Gewählte/r Leistung / Strom 18kW / 26A 21kW / 30A 24kW / 35A 27kW / 39A
Elektroanschluss 3~/PE 380..415V AC 3~/PE 400V AC
Erforderlicher Leiterquerschnitt 1) 4,0mm24,0mm26,0mm26,0mm2
Warmwasserleistung (l/min)
max. bei ∆t = 28K
max. bei ∆t = 38K 9,2 2) 6,8 10,7 2) 7,9 12,3 2) 9,0 2) 13,8 2) 10,2 2)
Nenninhalt 0,5l
Nennüberdruck 1,0MPa (10bar)
Anschlussart druckfest / drucklos
Heizsystem Blankdraht-Heizsystem IES®
Einsatzbereich bei 15°C:
spezifischer Wasserwiderstand
spezifische elektrische Leitfähigkeit
≥ 1100cm
≤ 90mS/m
Zulauftemperatur ≤ 70°C
Einschalt- – max. Durchflussmenge 1,5l/min – 8,0 3)
Druckverlust 0,2bar bei 2,5l/min 1,3bar bei 9,0l/min 4)
Einstellbare Temperaturen 20°C – 60°C
Wasseranschluss G½Zoll
Gewicht (mit Wasserfüllung) 4,2kg
Schutzklasse nach VDE I
Schutzart / Sicherheit IP25
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013.
1) Maximal anschließbarer Kabelquerschnitt bei Stromanschluss oben beträgt 10mm2
2) Mischwasser
3) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
4) Ohne Durchflussmengenregler
2. Technische Daten
3. Abmessungen
100
170
468 363
56
96
239
Maßangaben in mm

CLAGE
9
Zu beachten sind:
• VDE 0100
• EN 806
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Die ausschließliche Verwendung von geeignetem und unbeschädigtem Werkzeug
4. Installation
Montageort
• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost ausgesetzt
werden.
• Das Gerät ist für eine Wandmontage vorgesehen und muss senkrecht mit untenliegenden
Wasseranschlüssen oder alternativ quer mit Wasseranschlüssen links installiert werden.
• Das Gerät entspricht der Schutzart IP25 und darf gemäß VDE 0100 Teil 701 im
Schutzbereich 1 installiert werden.
• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer und
Zapfstelle möglichst gering sein.
• Das Gerät muss für Wartungszwecke zugänglich sein.
• Kunststoffrohre dürfen nur verwendet werden, wenn diese DIN16893 Reihe 2 entspre-
chen.
• Der spezifische Widerstand des Wassers muss bei 15°C mindestens 1100cm betragen.
Der spezifische Widerstand des Wassers kann bei Ihrem Wasserversorgungsunternehmen
erfragt werden.
Hinweis: Ziehen Sie die Überwurfmuttern maßvoll an, um die notwendige Dichtheit zu
erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädigen.
• Schrauben Sie gemäß Abbildung das Kaltwasseranschlussstück mit Überwurfmutter
und der ½Zoll-Dichtung an den Kaltwasseranschluss.
• Schrauben Sie das Warmwasseranschlussstück mit Überwurfmutter und der ½Zoll-
Dichtung an den Warmwasseranschluss.
Wasseranschlussstücke installieren
Spülen Sie die Wasserzuleitungen vor der Installation gründlich durch, um Schmutz
aus den Leitungen zu entfernen.
1. Schrauben Sie die Einschraubnippel gemäß Bilderanleitung mit einem
12mm-Innensechskantschlüssel in die beiden Wandanschlüsse. Dabei müssen die
Dichtungen vollständig in das Gewinde eingeschraubt werden.
2. Halten Sie die mitgelieferte Montageschablone gemäß Bilderanleitung an die Wand,
zeichnen Sie die Bohrlöcher entsprechend der Schablone an und bohren Sie die Löcher
mit einem 6mm-Bohrer.
3. Öffnen Sie das Gerät. Ziehen Sie dazu die Blende nach unten ab und lösen Sie die zent-
rale Haubenschraube.
4. Lösen Sie die Rändelmutter des Wandhalters, nehmen sie den Wandhalter ab und
schrauben Sie den Wandhalter an die Wand. Fliesenversatz oder Unebenheiten lassen
sich bis zu 30mm durch die mitgelieferten Distanzhülsen ausgleichen. Die Distanzhülsen
werden zwischen Wand und Wandhalter montiert.
Wandhalter montieren
• Im Austauschfall kann es vorkommen, dass die Elektrozuleitung im oberen Geräte-
bereich vorhanden ist. Der Elektroanschluss erfolgt dann gemäß der Beschreibung
»Elektroanschluss von oben« in der online erhältlichen Anleitung.
• Montieren Sie das Gerät gemäß Bilderanleitung
Gerät montieren
Weitere Informationen finden Sie in der online erhältlichen Gebrauchs-
und Montageanleitung. Folgen Sie bitte dem unten stehenden Link
oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet.
https://www.clage.de/links/gma/DEX-Next-GMA-9120-34382
Hinweis: Zubehör und Aufputzanschluss
• Schieben Sie den Durchflussmengenregler »D« in das Warmwasseranschlussstück.
kalt
warm
D

10
DEX Next
12
5
3
4
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Gerät an den Schutzleiter anschließen!
5. Elektroanschluss
Schaltplan
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Klemmleiste
5. Sicherheitstemperaturbegrenzer STB
Bauliche Voraussetzungen
• Das Gerät muss dauerhaft an fest verlegte Elektroanschlussleitungen angeschlos-
sen werden. Das Gerät muss an den Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens 3mm pro Pol vorzusehen (z.B. über Sicherungen).
• Zur Absicherung des Gerätes ist ein Leitungsschutzelement mit Auslösecharakte-
ristik C und einem dem Gerätenennstrom an
gepassten Auslösestrom zu montieren.
A
Hinweis: Bei Bedarf kann die Anschlussklemme in den oberen Gerätebereich verlegt
werden. Bitte folgen Sie hierzu den Anweisungen im nächsten Abschnitt.
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass
die Stromversorgung ausgeschaltet ist!
1. Manteln Sie das Anschlusskabel ungefähr 6cm über dem Wandaustritt ab. Schieben
Sie die Spritzwasserschutztülle mit der kleineren Öffnung voran über das Anschluss-
kabel, so dass die Schutztülle wandbündig abschließt. Diese verhindert, dass
eventuell eindringendes Wasser mit den Elektroleitungen in Kontakt kommt. Das
Anschlusskabel darf nicht beschädigt sein! Die Schutztülle muss verwendet werden!
2. Klapphalter öffnen.
3. Isolieren Sie die Einzeladern ab und schließen diese an die Anschlussklemme gemäß
des Schaltplans an. Das Gerät ist an den Schutzleiter anzuschließen.
4. Ziehen Sie die Schutztülle so weit über die Anschlusskabel, dass die Schutztülle ein-
wandfrei in die Aussparung der Zwischenwand passt. Setzen Sie die Tüllenfixierung
(A) ein, klappen Sie den Klapphalter zurück und rasten Sie ihn ein.
5. Setzen Sie die Haube auf das Gerät und drehen Sie die Befestigungsschraube ein.
Danach können Sie die Blende von unten bis zum Anschlag aufschieben.
Elektroanschluss von unten
Weitere Informationen finden Sie in der online erhältlichen Gebrauchs-
und Montageanleitung. Folgen Sie bitte dem unten stehenden Link
oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet.
https://www.clage.de/links/gma/DEX-Next-GMA-9120-34382
Hinweis: Lastabwurfrelais und Stromanschluss von oben

CLAGE
11
Entlüften Sie das Gerät gemäß der beigefügten Bilderanleitung.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation, wegen Frost-
gefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wiederinbetrieb-
nahme erneut entlüftet werden.
Lässt sich der Durchlauferhitzer nicht in Betrieb nehmen, prüfen Sie, ob der
Sicherheitstemperaturbegrenzer (STB) oder der Sicherheitsdruckbegrenzer (SDB)
durch den Transport ausgelöst hat. Ggf. Sicherheitsschalter zurücksetzen.
Leistungsumschaltung
Darf nur durch autorisierten Fachmann erfolgen, sonst erlischt die Garantie!
Im Auslieferzustand zeigt das Display die Anzeige »GEPRÜFT« (siehe links). Falls nicht,
wurde das Gerät bereits einmal mit Spannung versorgt. In diesem Fall folgen Sie bitte
dem Abschnitt »Erneute Inbetriebnahme«.
Beim ersten Einschalten der Versorgungsspannung muss die maximale Geräteleistung
eingestellt werden. Das Gerät stellt erst nach dem Einstellen der Geräteleistung die
normale Funktion zur Verfügung.
Die maximal mögliche Leistung ist abhängig von der Installationsumgebung. Beachten
Sie unbedingt die Angaben in der Tabelle »Technische Daten«, insbesondere den
notwendigen Querschnitt der elektrischen Anschlussleitung und die Absicherung.
Beachten Sie zusätzlich die Vorgaben der DIN VDE 0100.
1. Schalten Sie die Stromzufuhr zum Gerät ein.
2. Beim ersten Einschalten der Versorgungsspannung wird auf dem Display das Menü
für die Sprachauswahl angezeigt. Wählen Sie die gewünschte Sprache. Es folgt die
Leistungseinstellung.
3. Über die Sensortasten die maximale Geräteleistung in Abhängigkeit der
Installationsumgebung einstellen (18, 21, 24 oder 27kW).
4. Mit »OK« die Einstellung bestätigen.
5. Auf dem Typenschild die eingestellte Leistung kennzeichnen.
6. Nach dem Einstellen der maximalen Geräteleistung wird die Wasserheizung nach ca.
10 – 30Sekunden kontinuierlichen Wasserflusses aktiviert.
7. Öffnen Sie das Warmwasserzapfventil. Überprüfen Sie die Funktion des
Durchlauferhitzers.
8. Machen Sie den Benutzer mit dem Gebrauch vertraut und übergeben Sie ihm die
Gebrauchsanleitung.
9. Füllen Sie die Registrierkarte aus und senden diese an den Werkskundendienst oder
registrieren Sie Ihr Gerät online auf unserer Homepage.
®
Multiple Power System MPS®:
Die Nennleistung (max. Leistungs-
aufnahme) beträgt 27kW bei 400V und
kann intern auf 24kW, 21kW oder 18kW
umgeschaltet werden!
6. Erstinbetriebnahme
Erneute Inbetriebnahme
Wird das Gerät nach der Erstinstallation unter einer anderen Installationsumgebung
abermals in Betrieb genommen, so kann es notwendig werden, die maximale Geräte-
leistung zu ändern. Durch kurzzeitiges Überbrücken der beiden rechten Stifte (siehe
Bild) z.B. mit einem isolierten Schraubendreher (EN 60900) geht das Gerät in den
Auslieferzustand zurück. Alle Parameter werden auf Werkseinstellung gesetzt und die
Heizung wird gesperrt. Auf dem Display wird das Menü für die Sprachauswahl ange-
zeigt. Wählen Sie die gewünschte Sprache. Es folgt die Leistungseinstellung, bis die
maximale Geräteleistung eingestellt wurde. Dieser Zustand bleibt beim Aus- und Ein-
schalten der Versorgungsspannung erhalten.
Duschanwendung
Wenn der Durchlauferhitzer eine Dusche mit Wasser versorgt, muss die Wasser-
temperatur auf 55°C begrenzt werden. Das Temperaturlimit im Einstellungsmenü ist
bei Inbetriebnahme nach Rücksprache mit dem Kunden auf maximal 55°C einzustellen
und die Sperrfunktion zu aktivieren.
Bei Betrieb mit vorgewärmten Wasser muss auch dessen Temperatur bauseits auf 55°C
begrenzt werden.

12
DEX Next
6. Erstinbetriebnahme
Sperrfunktion
Der Umfang der Bedienung des Gerätes kann eingeschränkt werden.
Aktivierung der Sperrfunktion
1. Begeben Sie sich über die Menütaste ins Hauptmenü und wählen Sie Einstellungen.
2. Unter »Temperaturlimit« und/oder »Lastabwurf« die gewünschten Parameter ein-
stellen.
3. Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen).
4. Brücke von der Leistungselektronik abziehen und auf Position »1« umstecken
(siehe Bild).
5. Gerät wieder in Betrieb nehmen.
Deaktivieren der Sperrfunktion
1. Gerät vom Netz trennen (Sicherungen ausschalten).
2. Brücke von der Leistungselektronik abziehen und auf Position »AUS« umstecken
(siehe Bild).
3. Gerät wieder in Betrieb nehmen.
7. Wartungsarbeiten
Wartungsarbeiten dürfen nur von einem anerkannten Fachhandwerksbetrieb durch-
geführt werden.
Reinigung und Wechsel des Filtersiebes im Anschlussstück bei
Unterputzanschluss
(a)
geschlossen
geöffnet
(c)(b)
Sieb
Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem integrierten
Absperrventil und Sieb ausgestattet. Durch Verschmutzung des Siebes kann die
Warmwasserleistung vermindert werden, so dass die Reinigung beziehungsweise der
Austausch des Siebes wie folgt vorzunehmen ist:
1. Schalten Sie den Durchlauferhitzer an den Haussicherungen spannungsfrei und
sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten.
2. Öffnen Sie das Gerät indem Sie die Blende nach unten abziehen, die sich darunter
befindliche Schraube lösen und die Haube abnehmen.
3. Drehen Sie das Absperrventil im Kaltwasseranschlussstück (a) zu (Position
»geschlossen«)
4. Drehen Sie die Verschlussschraube (b) aus dem Kaltwasseranschlussstück und neh-
men Sie das Sieb (c) heraus.
Hinweis: Es kann Restwasser austreten.
5. Das Sieb kann nun gereinigt beziehungsweise ersetzt werden.
6. Nach Einbau des sauberen Siebes drehen Sie die Verschlussschraube fest.
7. Drehen Sie das Absperrventil im Kaltwasseranschlussstück langsam wieder auf
(Position »geöffnet«).
8. Entlüften Sie das Gerät, indem Sie die zugehörige Warmwasserarmatur mehrfach
langsam öffnen und schließen, bis keine Luft mehr aus der Leitung austritt.
9. Setzen Sie die Haube auf. Danach schalten Sie die Spannung an den
Haussicherungen wieder ein.
Weitere Informationen finden Sie in der online erhältlichen Gebrauchs-
und Montageanleitung. Folgen Sie bitte dem unten stehenden Link
oder nutzen Sie den QR-Code mit Ihrem Smartphone oder Tablet.
https://www.clage.de/links/gma/DEX-Next-GMA-9120-34382
Hinweis: Wartung bei Geräten mit Aufputzanschluss
Pos. AUS Pos. 1

CLAGE
13
Contents
Operation instruction
. Description of the appliance ...................................................................................... 
. Environment and recycling ....................................................................................... 
. How to use ..................................................................................................... 
Main control .................................................................................................... 
Main menu...................................................................................................... 
Venting after maintenance work................................................................................... 
Cleaning and maintenance ........................................................................................ 
. Trouble-shooting and service...................................................................................... 
. Product data sheet in accordance with EU regulation - / /.......................................... 
Installation instruction
. Overview....................................................................................................... 
. Technical specifications .......................................................................................... 
. Dimensions ..................................................................................................... 
. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Installation site .................................................................................................. 
Installing the wall bracket ......................................................................................... 
Installing connection pieces....................................................................................... 
Installing the appliance ........................................................................................... 
. Electrical connection ............................................................................................ 
Wiring diagram .................................................................................................. 
Structural prerequisites. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 
Electrical connection from below.................................................................................. 
. Initial operation ................................................................................................. 
Selection of power rating ......................................................................................... 
Reinstallation ................................................................................................... 
Shower application............................................................................................... 
. Maintenance work............................................................................................... 
Locking function................................................................................................. 
Cleaning and replacing the filter strainer............................................................................ 
Registration
Register your device online on our website and benefit from our services under warranty.
Your full details help our customer service process your request as fat as possible.
For online registration, just follow the link below or use the QR code with your smartphone or tablet.
https://www.clage.de/links/device-registration-en

14
DEX Next
1. Description of the appliance
As soon as you open the hot water tap, the instantaneous water heater switches on
automatically. When the tap is closed, the appliance automatically switches off. The
water heater is operated at the device itself or with an optional wireless remote con-
trol.
The E-convenience instant water heater DEX Next is a fully electronically controlled
instantaneous water heater with graphics-enabled e-paper display and sensor keys for
a convenient and efficient water supply to one or more tap connections.
Its electronic control regulates the power consumption depending on the selected
outlet temperature, the respective inlet temperature and the flow rate, thus reaching
the set temperature exactly to the degree and keeping it constant in case of water
pressure fluctuations. The required outlet temperature can be entered via the sensor
keys within a range between 20°C and 60°C and can be read off the e-paper display.
The DEX Next has an intuitive menu guide where different user profiles can be set up
and where collected data can be read out
The inlet temperature can be up to 70°C so that operation in connection with reheat-
ing, e.g. in solar systems, is possible.
It is possible to use the instantaneous water heater in combination with an external
load shedding relay for electronically controlled instantaneous water heaters (refer to
installing instructions).
Your product was manufactured from high-quality, reusable materials and components. Please respect in case of discarding that
electrical devices should be disposed of separately from household waste at the end of their service life. Therefore, please take this
device to a municipal collection point that accepts electronic scrap. Disposing it correctly will support environmental protection
and will prevent any potential negative effects on human beings and the environment that could arise from inappropriate handling
of these devices at the end of their service life. Please contact your local authority for further details of your nearest designated
collection point or recycling site.
Business customers: If you wish to discard equipment, please contact your dealer or supplier for further information.
2. Environment and recycling
Operation instruction
Note: Carefully read the enclosed safety instructions through in full before the appliance
is installed, put into service and used and follow them in the further steps and during use!

CLAGE
15
Temperature display
The scale ring fills up as the temperature setting is increased. In addition, the target
temperature is displayed in °C in the middle of the display.
Temperature setting
The desired temperature can be selected via the two middle sensor keys within a range
of 20°C to 60°C. Tapping once changes the temperature by 1°C, in the comfort range
between 35 and 43°C by 0.5°C. If the temperature is set below 20°C, the symbol
appears in the temperature display and the appliance switches off the heating function.
User selection
Up to four user profiles can be created. Every user has the option to save his desired
temperatures for the different application in his profile. The user profiles can be select-
ed by tapping on the left sensor key and than tap the key under the profil picture (to
adapt profile, see Section “User”).
Applications
Preset applications can be selected here. Simply tap on the right sensor key to open the
selection. Tap on the sensor key under an application symbol to activate it.
The temperatures are set at the factory to the following values: hand wash=35°C,
shower=38°C, bath tub=42°C, hot water=48°C
To change the values select an application and set the new temperature. Than press and
hold the sensor key under your profile picture or under the application symbol for two
seconds.
Status display, top
Control lock active (PIN)
The inlet temperature exceeds the target value (appliance does not heat up)
Optional remote control or Home Server is installed. The appliance can be
controlled remotely
Status display, bottom
Display area for functions which require confirmation from the user or which are of
great significance.
Maintenance: The appliance detected an error. Select “Info” in the Main menu
3. How to use
Main control
The e-paper display changes automatically to main screen approx. 60 seconds after
activation or operation.
Tab the sensor keys to select user profiles or applications or change the temperature.
Temperature display
Status display, bottom
Status display, top
Sensor keys
Applications
User
Menu button

16
DEX Next
Main menu
Press the menu button to enter the main menu. All function menus and saved values of
the appliance can be selected from here.
to get further informations.
Maximum temperature reached: The temperature cannot be increased any fur-
ther since the set temperature limit has been reached. The temperature limit
can be changed in the main menu under “Settings”.
Heating activated: As soon as the appliance heats water, this symbol appears.
Power limit: The full output of the instantaneous water heater does not suffice
to heat the tapped quantity of water to desired temperature. Reduce the quan-
tity of warm water at the tap.
3. How to use
• Plastic surfaces and fittings should only be wiped with a damp cloth. Do not use
abrasive or chlorine-based cleaning agents or solvents.
• For a good water supply, the outlet fittings (special tap aerators and shower heads)
should be unscrewed and cleaned at regular intervals. Every three years, the electri-
cal and plumbing components should be inspected by an authorised professional in
order to ensure proper functioning and operational safety at all times.
Cleaning and maintenance
This instantaneous water heater features an automatic air bubble protection to prevent
it from inadvertently running dry. Nevertheless, the appliance must be vented before
using it for the first time. Each time the appliance is emptied (e.g. after work on the
plumbing system, if there is a risk of frost or following repair work), the appliance must
be re-vented before it is used again.
1. Disconnect the instantaneous water heater from the mains (e.g. via deactivating the
fuses).
2. Unscrew the jet regulator on the outlet fitting and open the cold water tap valve to
rinse out the water pipe and avoid contaminating the appliance or the jet regulator.
3. Open and close the hot water tap until no more air emerges from the pipe and all
air has been eliminated from the water heater.
4. Only then should you re-connect the power supply again (e.g. via activating the
fuses) to the instantaneous water heater and screw the jet regulator back in.
5. The appliance activates the heater after approx. 10seconds of continuous water
flow.
Venting after maintenance work
For further informations please use the online operation and installa-
tion instruction. Please follow the link below or use the QRcode via
smartphone or tablet.
https://www.clage.de/links/gma/DEX-Next-GMA-9120-34382

CLAGE
17
This instantaneous water heater was manufactured conscientiously and checked sev-
eral times before delivery. Should malfunctions nevertheless occur, it is usually only
due to a bagatelle. First attempt to switch the house fuses off and on again in order to
reset the electronics. Next, try to remedy the problem with reference to the following
table. In doing so, you will avoid unnecessary expense of customer service assistance.
DEX Next
Problem Cause Solution
Water stays cold,
touch display shows
power break
screen
Master fuse tripped Renew or activate fuse
Safety pressure cut-out
tripped Contact customer service
Water stays cold, dis-
play shows
error symbol
The appliance has detect-
ed an error
Switch fuses off and on. If sym-
bol “wrench” is still indicated,
contact customer service
Flow rate of hot
water too weak
Outlet fitting dirty or
calcified Clean shower head, jet regulator or sieves
Fine filter dirty or calci-
fied Let clean fine filter by customer service
Selected temperature
is not reached
Power limit reached Decrease the warm water flow
at the tap
Cold water has been
added via the tap Tap hot water only; set tempera- ture, check outlet temperature
Sensor keys does not
respond correctly or
only sporadically Display glass is wet Dry display by wiping it with a
soft cloth
Repairs must only be carried out by
authorised professionals.
If a fault in your appliance cannot be
rectified with the aid of this table, please
contact the service organisation of
your importer or the Central Customer
Service Department. Please have the
details of the typeplate at hand.
4. Trouble-shooting and service
CLAGE GmbH
After-Sales Service
Pirolweg 1–5
21337 Lüneburg
Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
5. Product data sheet in accordance with EU regulation - 812/2013 814/2013
a b c d e f h i
b.1 b.2 ηWH AEC °C LWA
%kWh dB(A)
CLAGE DEX Next 5E-270P-3D S A 38 479 60 15
Explanations
aBrand name or trademark
b.1 Model
b.2 Type
cSpecified load profile
dEnergy-efficiency class
eEnergy-efficiency
fAnnual power consumption
gAdditional load profile, the appropriate energy-efficiency and the annual power consumption, if applicable
hTemperature setting for the temperature controller
iSound power level, internal
Additional notes
All specific precautions for assembly, installation, maintenance and use are described in the operating and installa-
tion instructions.
All data in this product data sheet are determined by applying the specifications of the relevant European direc-
tives. Differences to other product information listed elsewhere may result in different test conditions.
The power consumption was determined in compliance with standardized measurement method based on EU
guidelines. The real energy consumption is pending on individual requirements.

18
DEX Next
When ordering spare parts, please always specify the appliance model and serial number.
Connecting pipe
PCB cover
PCB
Safety pressure cut-out
SDB
Connecting terminal
Frame
Cold water connection
Fine filter
Water splash protection sleeve
DEX Next hood
Non-return valve
Flow sensor
Thermal sensor set
Thermal sensor set
Outlet pipe
Bottom part
Wall bracket
Hot water connection
Flow limiter 8l/min
1. Overview
Safety thermal cut-out
Heating element
Inlet pipe
Control panel with
bracket
Installation instruction
GrommetScrew-in nipples ½inch

CLAGE
19
Model DEX Next
Energy efficiency class A *)
Rated capacity / rated current 18kW..27kW (26A..39A)
Chosen capacity / current 18kW / 26A 21kW / 30A 24kW / 35A 27kW / 39A
Electrical connection 3~/PE 380..415V AC 3~/PE 400V AC
Min. required cable size 1) 4.0mm24.0mm26.0mm26.0mm2
Hot water (l/min)
max. at ∆t = 28K
max. at ∆t = 38K 9.2 2) 6.8 10.7 2) 7.9 12.3 2) 9.0 2) 13.8 2) 10.2 2)
Rated volume 0.5l
Rated pressure 1.0MPa (10bar)
Connecting type pressure-resistant / pressureless
Heating system Bare wire heating system IES®
@ 15°C:
Required specific water resistance
Specific electrical conductivity ≥ 1100cm ≤ 90mS/m
Inlet temperature ≤ 70°C
Flow rate to switch on – max. flow rate 1.5l/min – 8.0 3)
Pressure loss 0.2bar at 2.5l/min 1.3bar at 9.0l/min
Temperature range 20 – 60°C
Water connection G½inch
Weight (when filled with water) 4.2kg
VDE class of protection I
Type of protection / safety IP25
*) The declaration complies with the EU regulation No812/2013.
1) Maximum applicable cable size is 10mm2at electrical connection from above
2) Mixed water
3) Flow rate limited to achieve optimum temperature rise
4) Without flow regulator
2. Technical specifications
3. Dimensions
100
170
468 363
56
96
239
Dimensions in mm

20
DEX Next
The following regulations must be observed:
• VDE 0100
• EN 806
• Installation must comply with all statutory regulations, as well as those of the local
electricity and water supply companies.
• The rating plate and technical specifications
• Only intact and appropriate tools must be used
4. Installation
Installation site
• Appliance must only be installed in frost-free rooms. Never expose appliance to
frost.
• The Appliance must be wall mounted and has to be installed vertically with water
connectors downward or alternative transversely with water connections left.
• The appliance complies with protection type IP25 and may therefore be installed in
protection zone 1 according to VDE 0100 part 701.
• In order to avoid thermal losses, the distance between the instantaneous water
heater and the tap connection should be as small as possible.
• The appliance must be accessible for maintenance work.
• Plastic pipes may only be used if they conform to DIN 16893, Series 2.
• The specific resistance of the water must be at least 1100cm at 15°C. The specific
resistance can be asked for with your water distribution company.
Thoroughly rinse the water supply pipes before installation to remove soiling from the
pipes.
1. Using a 12mm hexagon socket screw key, screw the screw-in nipples according to
image manual into the wall connections as shown in. The seals must be fully screwed
into the thread.
2. Hold the included mounting template according to image manual on the wall, mark
the drill holes according to the template and drill them using a 6mm drill.
3. Pull down the faceplate and unscrew the main hood screw to open the appliance.
4. Loosen the knurled nut of the wall bracket, remove the wall bracket and screw it on
the wall. Offset tiling or uneven surfaces can be compensated by up to 30mm with
the aid of the spacers supplied. The spacers are fitted between the wall and the wall
bracket.
Installing the wall bracket
cold
warm
• The electrical power supply cable may be connected in the upper part. In such case,
the connection will be done according to the description “Electrical connection
from above” in online manual.
• Install the appliance according to image manual.
Installing the appliance
For further informations please use the online operation and installa-
tion instruction. Please follow the link below or use the QRcode via
smartphone or tablet.
https://www.clage.de/links/gma/DEX-Next-GMA-9120-34382
Note: Accessories and surface mounting
Note: Fasten the screw nuts with caution, to avoid damage to the valves or the piping
system.
• As shown in the illustration, screw the cold water connection piece with the union
nut and the ½inch seal onto the cold water connection.
• Screw the hot water connection piece with the union nut and the ½inch seal onto
the hot water connection.
Installing connection pieces
• Put the water flow reducer “D” into the hot water connection piece.
D
