clage M 3 User manual

02.17
Gebrauchs- und Montageanleitung
Operating and installation instructions
E-Kleindurchlauferhitzer
M3..7
E-mini instant water heater
M 3..7
de > 
en > 
fr > 
nl > 
pl > 
cs > 
sk > 
no > 
sv > 

3
CLAGE
DE
Inhaltsverzeichnis
1. Wichtige Hinweise
1.1 Handhabung der Anleitung ...........3
1.2 Sicherheitshinweise..................4
2. Gerätebeschreibung
2.1 Technische Daten ....................5
2.2 Empfohlene Niederdruckarmaturen.....5
2.3 Abmessungen.......................6
2.4 Lieferumfang .......................6
3. Installation
3.1 Installationsbeispiel: Drucklose (offene)
Installation ............................7
3.2 Montagehinweise ...................8
3.3 Wasseranschluss ....................8
3.4 Elektroanschluss................... 10
3.5 Erstinbetriebnahme ................ 11
4. Gebrauch
4.1 Typenschild-Blende ................ 12
4.1.1 Abnehmen der Blende ............ 12
4.2 Einstellen der Wassermenge und Tempe-
ratur ................................ 13
4.3 Wechsel des Filtersiebes ............ 14
4.4 Entlüften ......................... 14
4.5 Reinigung und Pflege .............. 14
5. Störungsbehebung
5.1 Selbsthilfe bei Problemen ........... 15
5.2 Ersatzteile ........................ 16
5.3 Kundendienstadresse .............. 16
6. Entsorgung
6.1 Demontage....................... 17
6.2 Umwelt und Recycling ............. 17
7. Produktdatenblatt nach Vorgabe der EU
Verordnungen - 812/2013 814/2013
(Befindet sich am Ende dieses Dokuments)
Wichtige Hinweise
Lesen Sie diese Anleitung bis zur letzten Seite sorgfältig durch, bevor Sie das Gerät ins-
tallieren oder benutzen! Bewahren Sie diese Anleitung für spätere Verwendung zusam-
men mit dem Gerät auf!
Montageanleitungen richten sich an den Fachmann, der für die Installation des Gerätes ver-
antwortlich ist. Gebrauchsanleitungen sind für den Endanwender bestimmt. Die dem Gerät
beigefügten Anleitungen entsprechen dem technischen Stand des Gerätes.
1. Wichtige Hinweise
1.1 Handhabung der Anleitung
Die jeweils aktuelle Ausgabe dieser Anleitung ist online verfügbar unter:
www.clage.de/downloads

M3..7
4
DE
Wichtige Hinweise
• Benutzen Sie das Gerät nur, nachdem es korrekt installiert wurde und wenn
es sich in technisch einwandfreiem Zustand befindet.
• Öffnen Sie niemals das Gerät, ohne vorher die Stromzufuhr zum Gerät dau-
erhaft unterbrochen zu haben.
• Nehmen Sie am Gerät oder an den Elektro- und Wasserleitungen keine tech-
nischen Änderungen vor.
• Das Gerät muss geerdet werden.
• Beachten Sie, dass Wassertemperaturen über ca. 43°C, besonders von
Kindern, als heiß empfunden werden und ein Verbrennungsgefühl hervor-
rufen können. Bedenken Sie, dass nach längerer Durchlaufzeit auch die
Armaturen entsprechend heiß werden.
• Das Gerät ist nur für den Hausgebrauch und ähnliche Zwecke innerhalb
geschlossener Räume geeignet und darf nur zum Erwärmen von Trinkwasser
verwendet werden.
• Das Gerät darf niemals Frost ausgesetzt werden.
• Die auf dem Typenschild angegebenen Werte müssen eingehalten werden.
• Im Störungsfall schalten Sie sofort die Sicherungen aus. Bei einer Undichtig-
keit am Gerät schließen Sie sofort die Wasserzuleitung. Lassen Sie die
Störung nur vom Werkskundendienst oder einem anerkannten Fachhand-
werksbetrieb beheben.
• Dieses Gerät kann von Kindern ab 3Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden
und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt werden.
1.2 Sicherheitshinweise

5
CLAGE
DE
Gerätebeschreibung
2. Gerätebeschreibung
Dieser Klein-Durchlauferhitzer ist zur Warmwasserversorgung einer einzelnen Zapfstelle, ins-
besondere Handwaschbecken, vorgesehen und muss an einer Niederdruckarmatur installiert
werden.
Durch Öffnen des Warmwasserventiles der Armatur schaltet der Durchlauferhitzer automatisch
ein und erwärmt das Wasser während es durch das Gerät fließt. Nur in dieser Zeit verbraucht
das Gerät Strom. Die Temperaturerhöhung ist dabei abhängig von der Durchflussmenge.

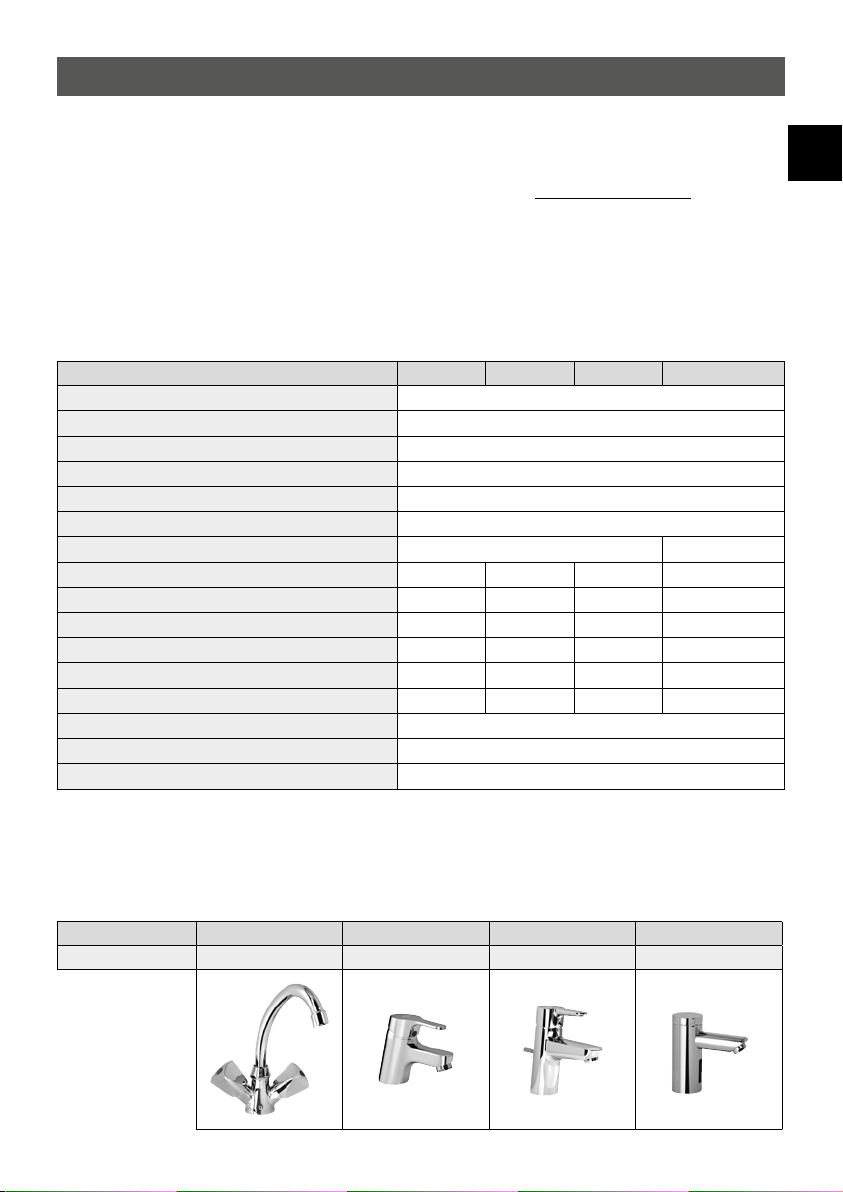

2.1 Technische Daten
Typ M3 M4 M6 M7
Energieeffizienzklasse A *)
Nenninhalt Liter 0,2
Zulässiger Betriebsüberdruck MPa (bar) 0 (0); Nur drucklos zu installieren!
Heizsystem Blankdraht-Heizsystem IES®
Mindestwiderstand des Wassers bei 15°C 1) cm 1100
Maximale Einlauftemperatur °C 20
Nennspannung 1~ / N / PE 230 V AC 2~ / PE 400 V AC
Nennleistung kW 3,5 4,4 5,7 6,5
Nennstrom A 15,2 19,1 24,8 16,3
Mindestens erforderlicher Kabelquerschnitt mm21,5 2,5 4,0 1,5
Warmwasserleistung bei ∆t = 25K 2) l/min 2,0 2,5 3,3 3,7
Einschaltwassermenge l/min 1,3 1,8 2,2 2,4
Ausschaltwassermenge l/min 1,0 1,4 1,7 2,0
ca. Gewicht mit Wasserfüllung kg 1,5
Schutzart IP25
Kennzeichnung / Prüfzeichen siehe Typenschild
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013. Das Produktdatenblatt befindet sich am Ende dieses Dokuments.
1) Der spezifische Widerstand des Wassers kann bei Ihrem Wasserversorgungsunternehmen erfragt werden.
2) Temperaturerhöhung von z.B. 15°C auf 40 °C.
2.2 Empfohlene Niederdruckarmaturen
SNM END EWT AEN
1100-04200 1100-04410 1100-04420 1100-04255
Armatur-Typ
Art.-Nr.

M3..7
6
DE
Abb. 2: »Lieferumfang«
Gerätebeschreibung
2.3 Abmessungen
Abb. 1: »Abmessungen« (Maßangaben in mm)
Wandhalter
Spezial-Strahlregler
Montageschrauben und Dübel
Gebrauchs- und Montageanleitung
Durchlauferhitzer
2.4 Lieferumfang

7
CLAGE
DE

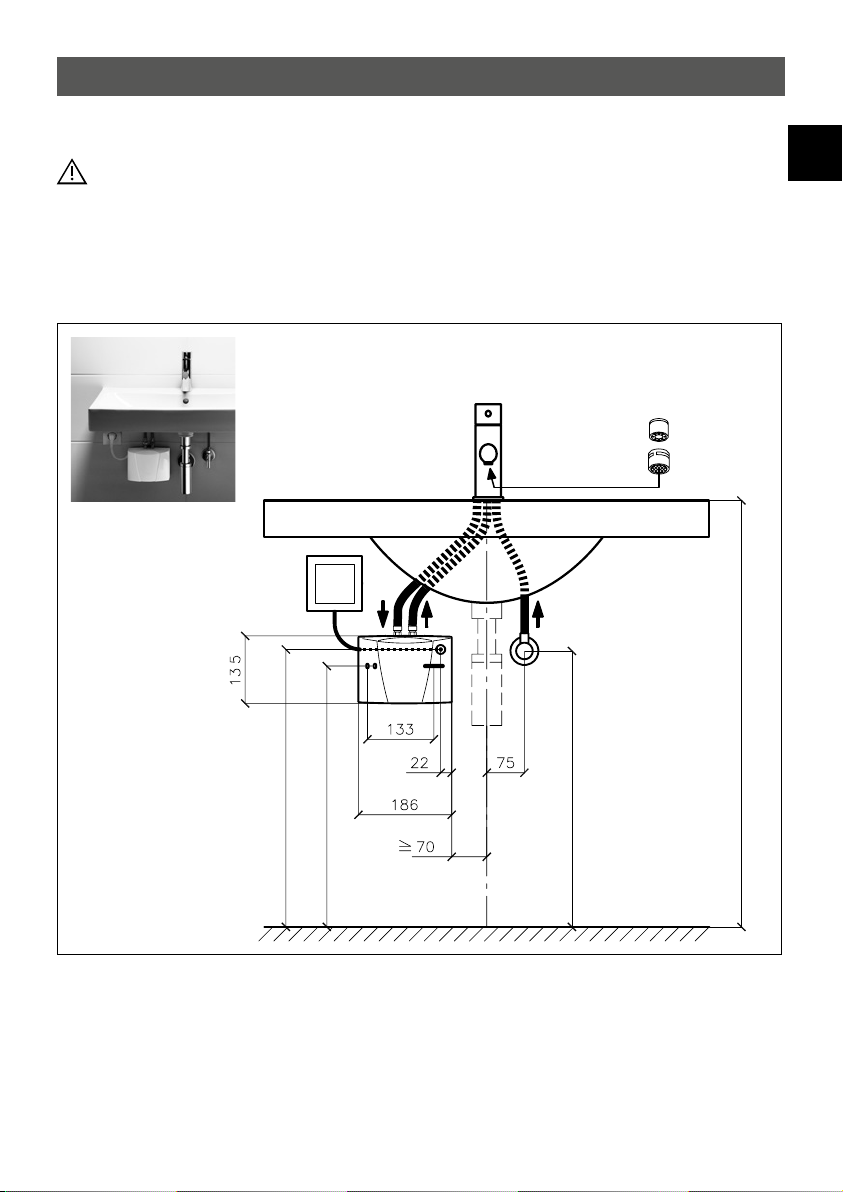

3,5 / 4,4kW:CSP3
5,7 / 6,5kW:CSP6
Spezial-Strahlregler einsetzen:
Eckventil Abgang G⅜"
Eckventil ca. 550
Waschbeckenoberkante ca. 850
Befestigung ca. 520
Kabeleingang ca. 553
Elektroanschluss mit
Netzleitung (ggf. kürzen)
Abb. 3: »Drucklose (oene) Installation mit Armatur für drucklose Warmwassergeräte«(Maßangaben in mm)
Montage, erste Inbetriebnahme und Wartung dieses Gerätes dürfen nur durch
einen Fachmann erfolgen, der dabei für die Beachtung der bestehenden Normen und
Installationsvorschriften voll verantwortlich ist. Wir übernehmen keine Haftung für
Schäden, die durch Nichtbeachtung dieser Anleitung entstehen!
Installation
3. Installation
3.1 Installationsbeispiel: Drucklose (oene) Installation

M3..7
8
DE
Installation
1. Platzieren Sie den Durchlauferhitzer so, dass die Wasseranschlüsse senkrecht nach oben
stehen und direkt an die Anschlüsse der Sanitärarmatur angeschlossen werden können.
2. Befestigen Sie den Wandhalter mit geeigneten Schrauben und Dübeln an der Wand.
3. Stecken Sie das Gerät von oben auf den Wandhalter und rasten Sie es ein. Das Gerät darf
nur betrieben werden, wenn es ordnungsgemäß auf dem Wandhalter eingerastet ist.
Abb. 4: »Montage des Wandhalters«
4. Spülen Sie die Wasserleitungen gründlich durch, bevor Sie diese an das Gerät anschließen.
5. Verbinden Sie die Wasseranschlüsse mit den entsprechenden Anschlüssen der Armatur.
Der Wasserzulauf ist auf dem Typenschild, unter der Blende, blau markiert, der Wasser-
ablauf rot.
Die Montage erfolgt direkt an die Anschlussleitungen der Sanitärarmatur. Wir garantieren
eine einwandfreie Funktion des Durchlauferhitzers nur bei Verwendung von CLAGE-Armaturen
und -Zubehör. Bei der Installation ist Folgendes zu beachten:
• DIN VDE 0100 und EN806 sowie die gesetzlichen Vorschriften des jeweiligen Landes und
die Bestimmungen des örtlichen Elektrizitäts- und Wasserversorgungsunternehmens.
• Technische Daten und Angaben auf dem Typenschild.
• Für Wartungszwecke muss der Durchlauferhitzer leicht zugänglich sein. Ein separates
Absperrventil muss installiert sein.
• Das Gerät darf nur zusammen mit einer Niederdruckarmatur betrieben werden.
• Es dürfen keine Zubehörteile in der Verpackung zurück gelassen werden.
3.2 Montagehinweise
3.3 Wasseranschluss

9
CLAGE
DE
Installation

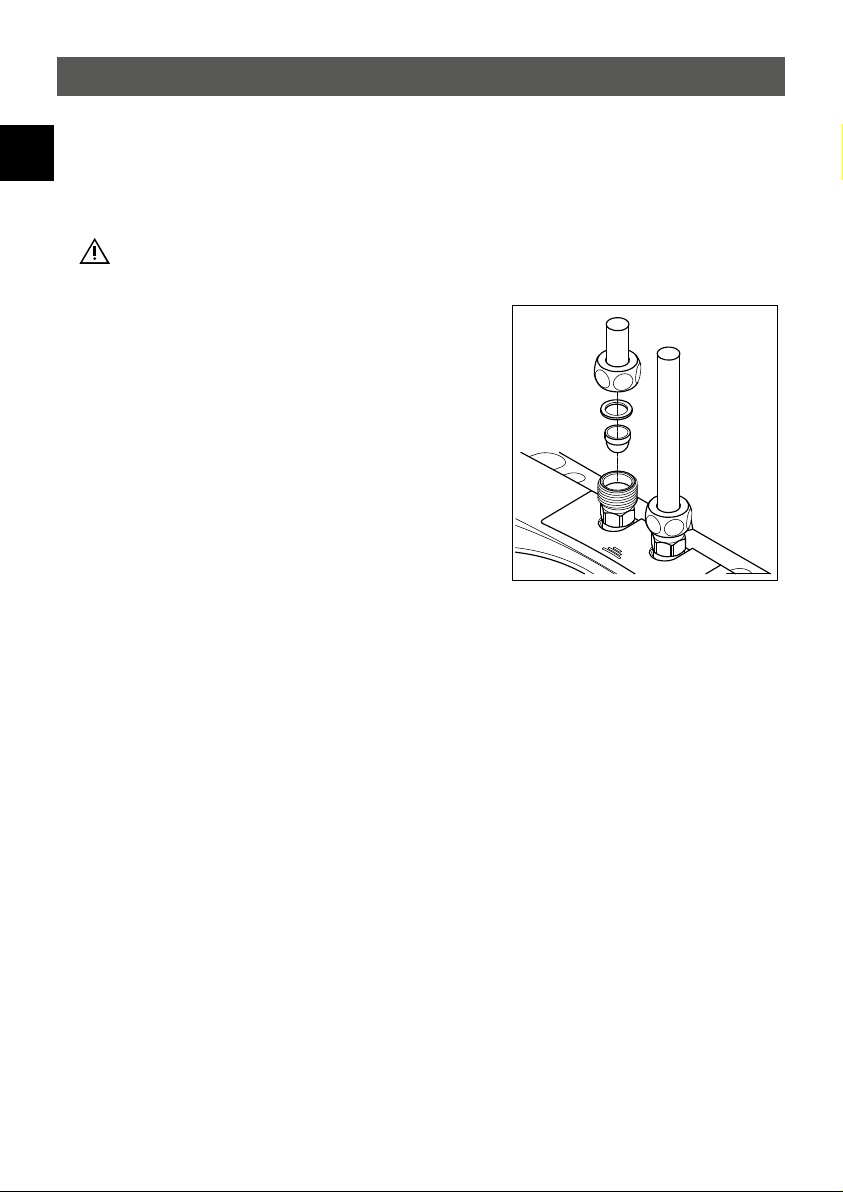

a
d
a
b
c
e

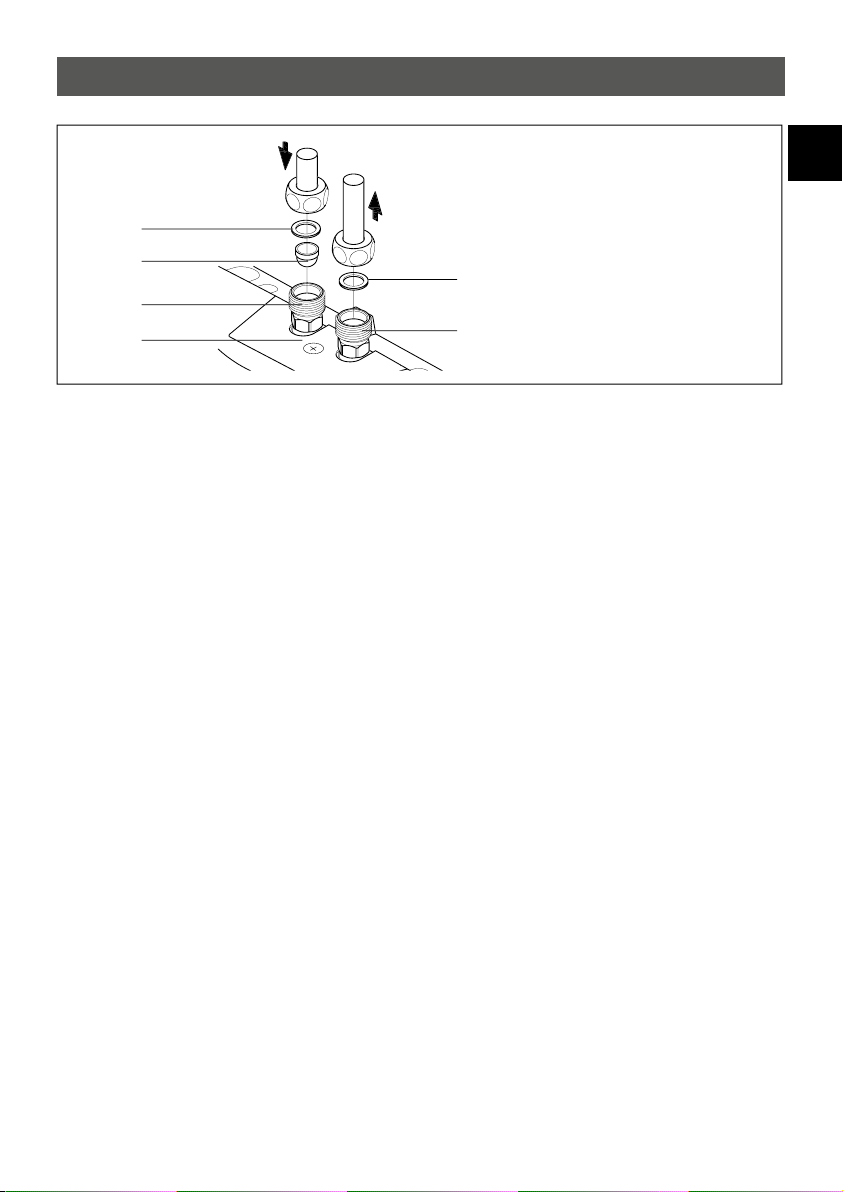

a.
Dichtung
b.
Filtersieb
c.
Kaltwasseranschluss (Zulauf)
d.
Warmwasseranschluss (Auslauf)
e.
Typenschild-Blende
Abb. 5:
»Anschluss der Wasserleitungen«
6.
Vergewissern Sie sich, dass die Wasserleitungen keine mechanische Kraft auf den
Durchlauferhitzer ausüben.
7.
Öffnen Sie das Warmwasserventil der Armatur und prüfen Sie alle Verbindungen auf
Dichtheit.

M3..7
10
DE
Installation
Vor dem elektrischen Anschluss das Gerät durch mehrfaches Öffnen und Schließen des
Warmwasserventiles der Armatur mit Wasser füllen und vollständig entlüften. Sonst ist
ein Schaden am Heizelement möglich!
1. Schalten Sie die elektrischen Zuleitungen spannungsfrei.
2. Vergewissern Sie sich, dass der Querschnitt der Zuleitung entsprechend der Angaben in den
technischen Daten dieser Anleitung dimensioniert ist.
3. Stellen Sie sicher, dass der Leitungsschutzschalter entsprechend des Querschnittes der
Anschlussleitung des Gerätes und des Querschnittes der Zuleitung dimensioniert ist.
4. Durchlauferhitzer mit Schutzkontaktstecker:
a. Überprüfen Sie, dass die Steckdose an den Schutzleiter angeschlossen ist.
b. Stecken Sie die Schutzkontaktstecker in die Steckdose.
Alternativ:
4. Durchlauferhitzer ohne Schutzkontaktstecker:
a. Beachten Sie, dass nach VDE 0700 Installationsseitig eine allpolige Trennung mit einer
Kontaktöffnungsweite von ≥3mm pro Phase vorzusehen ist.
b. Schließen Sie die Anschlussleitung über eine Geräteanschlussdose nach Schaltplan an.
Alternativ:
4. Anschluss an eine fest verlegte Leitung:
a. Beachten Sie, dass nach VDE0700 installationsseitig eine allpolige Trennung mit einer
Kontaktöffnungsweite von ≥3mm pro Phase vorzusehen ist.
b. Die fest verlegte Leitung muss den Mindestquerschnitt entsprechend der Angabe im
Kapitel»Technische Daten« erfüllen. Der maximale Querschnitt beträgt 6mm2.

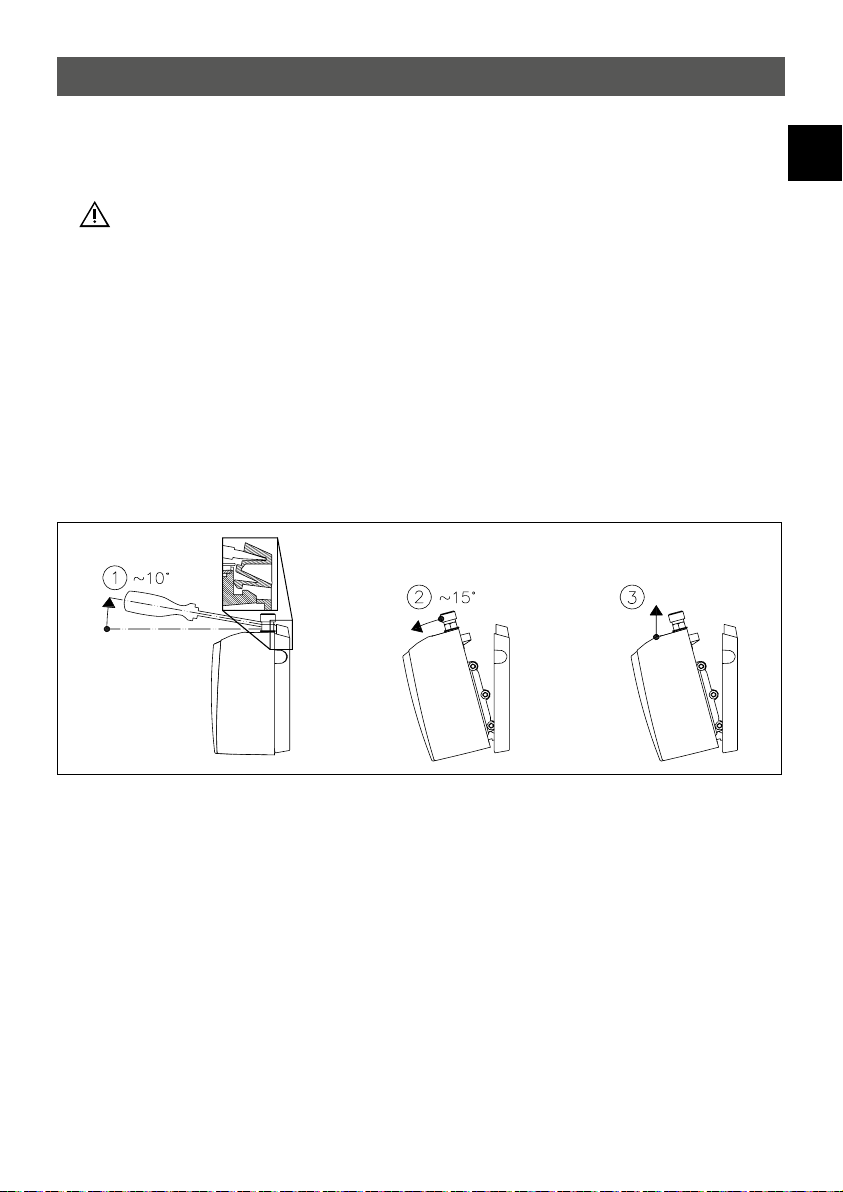

c. Öffnen Sie die Haube des Durchlauferhitzers, indem Sie die Typenschild-Blende abneh-
men, die darunter liegende Gehäuseschraube herausdrehen und die Haube vorsichtig
abziehen.
d. Entfernen Sie die vormontierte Anschlussleitung.
e. Führen Sie die fest verlegten Anschlussleitung durch die Tülle in das Gerät und schließen
Sie die Adern nach Schaltplan an. Die Tülle muss die Leitung wasserdicht umschließen.
f. Montieren Sie die Haube wieder auf dem Gerät.
Der Schutzleiter muss angeschlossen werden!
3.4 Elektroanschluss

11
CLAGE
DE

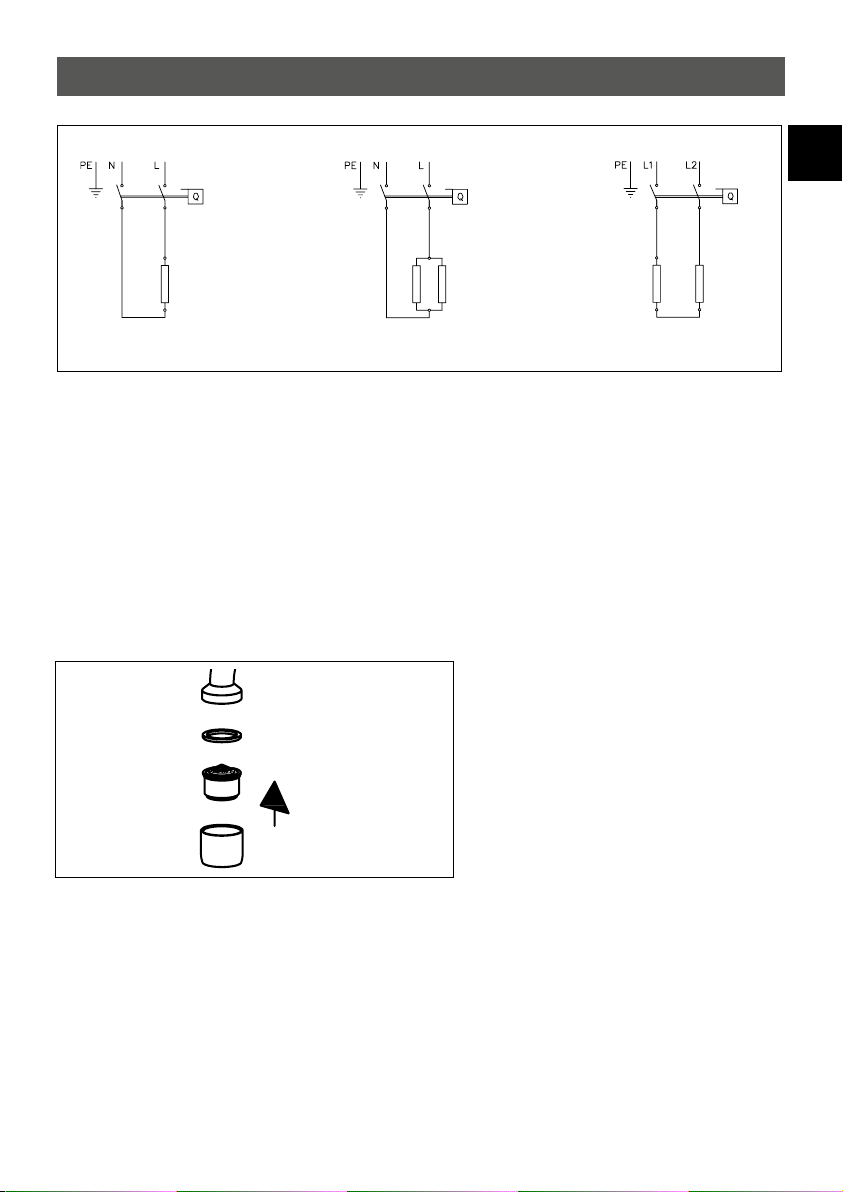

M3, M4 (230 V) M6 (230 V) M7 (400 V)
Abb. 6: »Schaltplan«
Installation
Noch keinen Strom einschalten!
1. Öffnen Sie das Warmwasserventil der Armatur und warten Sie, bis das Wasser blasenfrei
heraus strömt, um den Durchlauferhitzer zu entlüften.
2. Setzen Sie den beigefügten Spezial-Strahlregler in die Hülse am Auslauf der Armatur, um
einen optimalen Wasserstrahl bei sparsamer Durchflussmenge zu erhalten.
Abb. 7: »Spezial-Strahlregler einsetzen«
3. Schalten Sie den Strom ein.
4. Passen Sie gegebenenfalls die Wassermenge an, falls zum Beispiel die Temperatur nicht
erreicht wird. Die Vorgehensweise dafür wird im Kapitel»Gebrauch«beschrieben.
5. Erklären Sie dem Benutzer die Funktion und den Gebrauch des Durchlauferhitzers und über-
reichen Sie ihm diese Anleitung zur Information und Aufbewahrung.
6. Registrieren Sie das Gerät mit der Registrierkarte beim Werkskundendienst oder im
Internet unter www.clage.de.
3.5 Erstinbetriebnahme

M3..7
12
DE

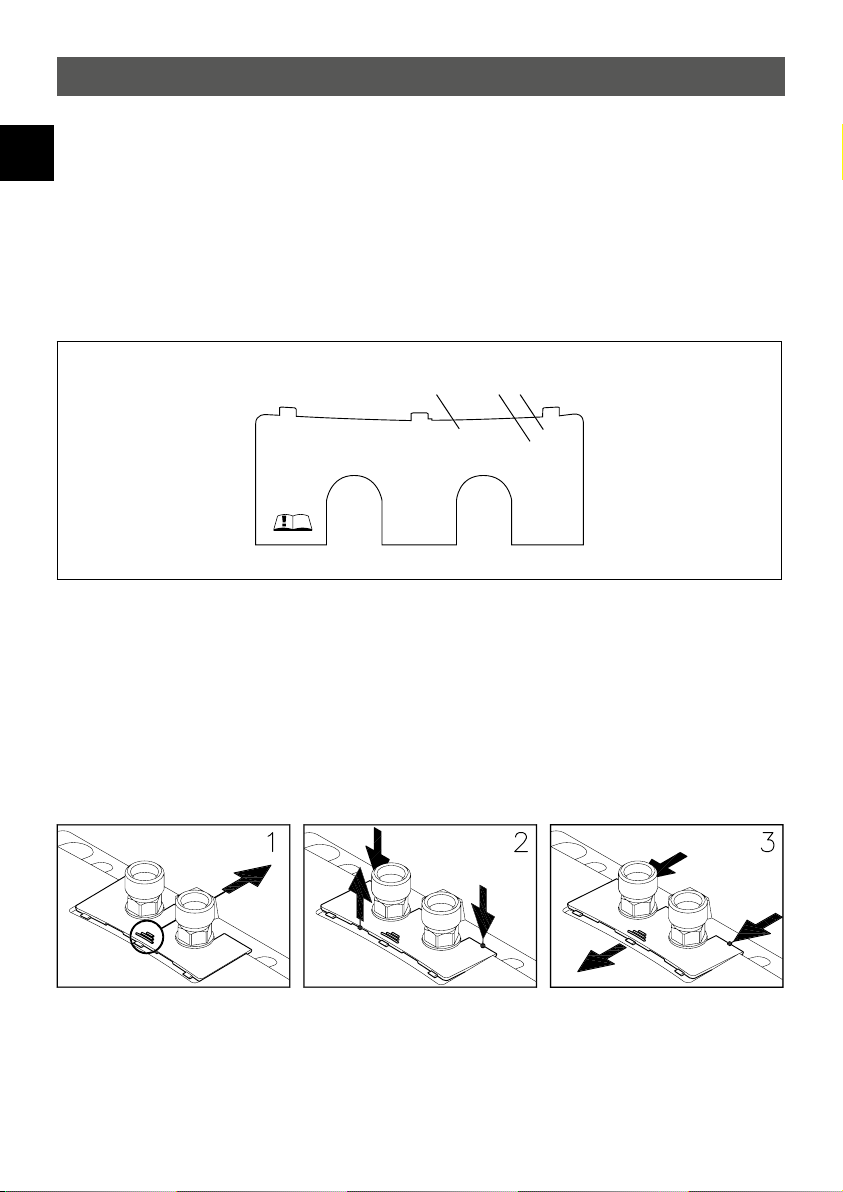

Auf der Unterseite der Blende befinden sich neben der Gerätetypenbezeichnung (1) auch die
Geräte-Seriennummer (2) und die Artikelnummer (3).
Gerät an Schutzleiter
anschließen!
Appliance must be earthed!
AAAA BBBB
CCCC
1 32
Abb. 8: »Typenschild-Blende«
4.1.1 Abnehmen der Blende

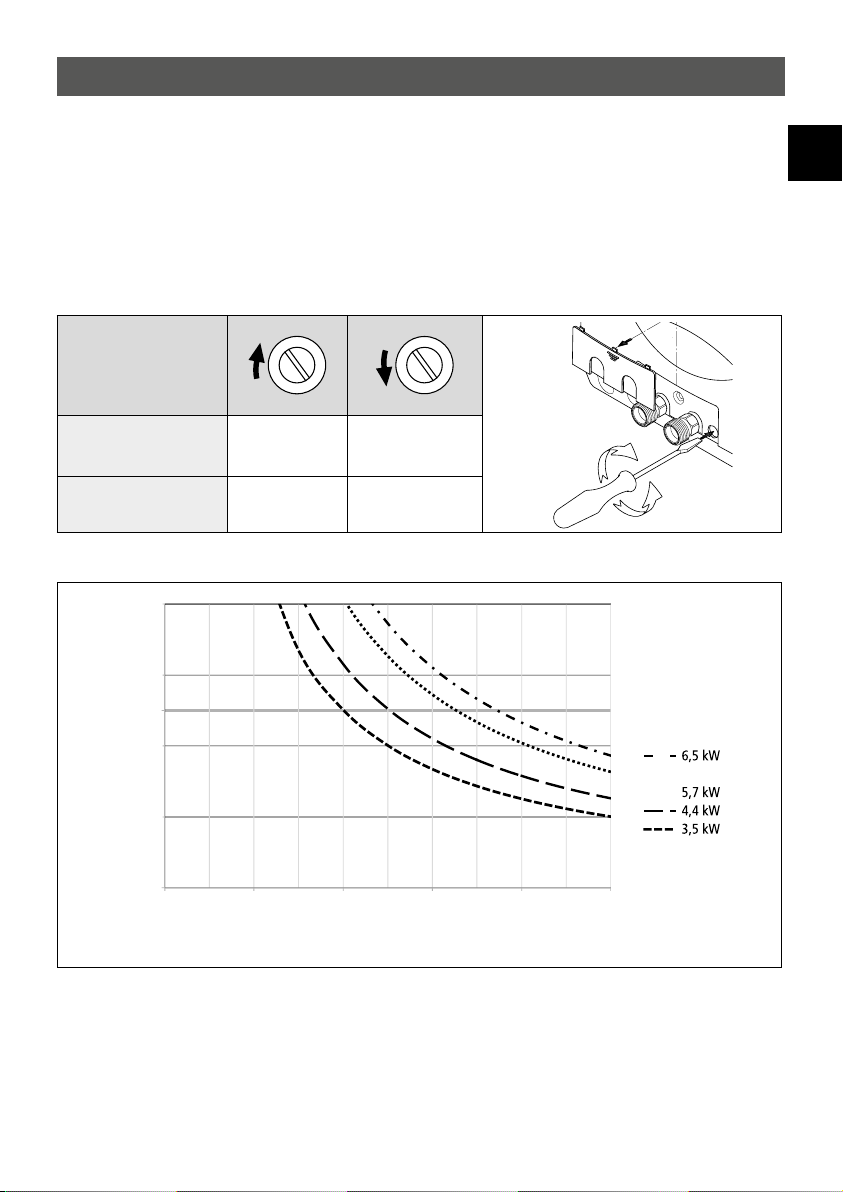

Unter dieser Blende befinden sich das Typenschild und die Justierschraube zum Einstellen der
Wasserdurchflussmenge.
1. Blende an der Riffelung Richtung Wandhalter schieben.
2. An den hinteren Ecken nach unten drücken, bis die Vorderkante hochklappt.
3. Blende nach vorne abziehen.
Abb. 9: »Abnehmen der Blende«
Sobald das Warmwasserventil an der Armatur geöffnet wird, schaltet sich der Durchlauf-
erhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automatisch
wieder aus.
Gebrauch
4. Gebrauch
4.1 Typenschild-Blende

13
CLAGE
DE
Die maximal erreichbare Temperatur und die maximale Durchflussmenge sind von den örtli-
chen Gegebenheiten abhängig.
Um bei niedrigen Kaltwassertemperaturen noch eine komfortable Auslauftemperatur bzw.
bei hohen Kaltwassertemperaturen eine große Durchflussmenge zu erzielen, kann die
Durchflussmenge an der Justierschraube eingestellt werden. Die Drehrichtung ist in der fol-
genden Abbildung dargestellt:
– +
+ –
Drehrichtung
Durchflusmenge
Temperatur
Abb. 10:
»Einstellen der Wassermenge und Temperatur«
25
30
40
20
10
0
0,0 1,0 2,0 3,0 4,0 5,0
Temperaturerhöhung [K]
Warmwasserleistung [l/min]
Abb. 11: »Temperaturerhöhung und Warmwasserleistung«
Gebrauch
4.2 Einstellen der Wassermenge und Temperatur

M3..7
14
DE Der Kaltwasseranschluss des Durchlauferhitzers ist mit einem Filtersieb ausgestattet. Durch
Verschmutzung dieses Filtersiebes kann die Warmwasserleistung vermindert werden. Eine
Reinigung, beziehungsweise ein Austausch ist wie folgt vorzunehmen.
1. Schalten Sie die elektrischen Zuleitungen zum
Durchlauferhitzer spannungsfrei.
2. Schließen Sie das Absperrventil in der Zulaufleitung.
3. Lösen Sie die Wasserleitung vom Wasserzulauf. Der
Wasserzulauf ist auf dem Typenschild (unter der
Blende) blau markiert. Dabei kann Wasser austreten.
4. Hebeln Sie das Filtersieb aus dem Anschlussstück des
Durchlauferhitzers heraus und reinigen bzw. ersetzen
Sie es.
5. Setzen Sie das saubere Filtersieb wieder in das
Anschlussstück ein und verbinden Sie die Wasser-
leitung mit dem Wasserzulauf des Durchlauferhitzers.
6. Entlüften Sie den Durchlauferhitzer, wie im Kapitel
»Entlüften« beschrieben.
7. Schalten Sie die Spannung wieder ein.
Abb. 12: »Wechsel des Filtersiebes«
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation oder nach Reparaturen
am Gerät) muss der Durchlauferhitzer vor der Wiederinbetriebnahme erneut entlüftet werden.
1. Schalten Sie die elektrischen Zuleitungen zum Durchlauferhitzer spannungsfrei.
2. Öffnen Sie das Warmwasserventil der Armatur und warten Sie, bis das Wasser blasenfrei
heraus strömt, um den Durchlauferhitzer zu entlüften.
3. Schalten Sie die Spannung wieder ein.
• Kunststoffoberflächen und Sanitärarmaturen nur mit einem feuchten Tuch abwischen. Keine
scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel verwenden.
• Für eine gute Wasserdarbietung sollten Sie die Entnahmearmaturen (Strahlregler und
Handbrausen) regelmäßig abschrauben und reinigen. Lassen Sie alle drei Jahre die elektro-
und wasserseitigen Bauteile durch einen anerkannten Fachhandwerksbetrieb überprüfen,
um die einwandfreie Funktion und Betriebssicherheit jederzeit zu gewährleisten.
Gebrauch
4.3 Wechsel des Filtersiebes
4.4 Entlüften
4.5 Reinigung und Pflege

15
CLAGE
DE
5. Störungsbehebung
5.1 Selbsthilfe bei Problemen
Diese Tabelle hilft dabei, die Ursache einer evtl. Störung zu finden und diese zu beseitigen.
Problem Mögliche Ursache Abhilfe
Es kommt kein Wasser Wasserzufuhr versperrt Hauptwasserhahn und Eckventil aufdre-
hen
Es kommt weniger
Wasser als erwartet
Strahlregler fehlt Spezial-Strahlregler montieren
Wasserdruck zu gering Fließwasserdruck prüfen
Verschmutzungen Schmutz im Filtersieb, im Eckventil / in
der Armatur entfernen
Das Gerät schaltet sich
ein und aus
Wasserdruck schwankt,
zu geringer Durchfluss
Verschmutzungen entfernen /
Wasserdruck erhöhen, andere Zapfstellen
schließen, Eckventil weniger drosseln
Obwohl das Gerät hör-
bar schaltet, bleibt das
Wasser kalt
Elektroanschluss nicht in
Ordnung Elektroanschluss prüfen
Keine Spannung Sicherungen in der Hausinstallation über-
prüfen
Heizwendel defekt Heizwendel erneuern (Fachmann)
Das Gerät schaltet nicht
hörbar ein und das
Wasser bleibt kalt
Wasseranschlüsse vertauscht Installation überprüfen
Fließwasserdruck zu gering
Wassermengeneinstellung prüfen,
Eckventil weniger drosseln, Wasserdruck
prüfen
Verschmutzungen Verschmutzungen im Zu- oder Auslauf
beseitigen
Die Warmwasser-
temperatur schwankt
Wasserdruck schwankt Fließwasserdruck stabilisieren
Elektrische Spannung schwankt Spannung prüfen
Die Warmwasser-
temperatur ist zu
niedrig
Durchfluss zu hoch oder
Einlauftemperatur zu niedrig Wassermengeneinstellung anpassen
Leistungsaufnahme zu niedrig Spannungsversorgung prüfen
M6: Eine Heizwendel defekt Heizwendel erneuern (Fachmann)
Störungsbehebung
Wenn die Netzanschlussleitung des Gerätes beschädigt ist, muss sie durch einen Fachmann
ausgetauscht werden, um Gefährdungen zu vermeiden. Die beschädigte Leitung muss durch
eine Original-Anschlussleitung ausgetauscht werden (als Ersatzteil erhältlich).
Sollte das Gerät weiterhin nicht einwandfrei funktionieren, wenden Sie sich bitte an den
Werkskundendienst.

M3..7
16
DE Bei Ersatzteilbestellungen stets Gerätetyp und Seriennummer angeben!
Abb. 13: »Ersatzteile«
5.2 Ersatzteile
CLAGE GmbH
Werkskundendienst
Pirolweg 1–5
21337 Lüneburg
Deutschland
Fon: [phone]
Fax: [phone]
E-Mail: [email protected]
Störungsbehebung
5.3 Kundendienstadresse
Falls ein Mangel vorliegt, senden Sie das Gerät bitte mit einem Begleitschreiben und dem
Kaufnachweis zur Überprüfung bzw. Reparatur ein.
Zweite
Heizwendel
(5,7kW + 6,5kW)
Netzleitung
Wandhalter
Kaltwasseranschluss Warmwasseranschluss
Heizwendel
Filtersieb

17
CLAGE
DE
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Komponenten
hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am Ende ihrer
Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie dieses Gerät
daher zu einer der kommunalen Sammelstellen, die Elektronikschrott entgegennehmen. Diese
ordnungsgemäße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche
Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der
Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgele-
genen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem Händler
oder Lieferanten in Kontakt. Diese halten weitere Informationen für Sie bereit.
1. Schalten Sie die elektrischen Zuleitungen zum Durchlauferhitzer spannungsfrei.
2. Schließen Sie das Absperrventil in der Zulaufleitung.
3. Lösen Sie die elektrische Verbindung in der Geräteanschlussdose, beziehungsweise ziehen
Sie den Schutzkontaktstecker, sofern das Gerät mit einem Stecker ausgestattet ist.
4. Lösen Sie die Wasserleitungen von den Anschlüssen des Gerätes. Dabei kann Wasser aus-
treten.
5. Nehmen Sie das Gerät aus dem Wandhalter. Stecken Sie dazu eine breite Schraubendreher-
spitze bis zum Anschlag in die Verriegelung zwischen den Wasseranschlussstücken und
drücken Sie die Verriegelung leicht nach oben. Kippen Sie das Gerät maximal 15° nach
vorne und entnehmen Sie es nach oben.
6. Schrauben Sie den Wandhalter von der Wand ab.
Abb. 14: »Abnehmen des Gerätes aus dem Wandhalter«
6. Entsorgung
6.1 Demontage
Entsorgung
6.2 Umwelt und Recycling

M3..7
18
EN
Contents
1. Important notes
1.1 Using the instructions ..............18
1.2 Safety instructions .................19
2. Description of appliance
2.1 Technical specifications .............20
2.2 Recommended open-outlet taps .....20
2.3 Dimensions.......................21
2.4 Scope of delivery ..................21
3. Installation
3.1 Typical installation: vented (open) instal-
lation ...............................22
3.2 Installation instructions.............23
3.3 Water connection..................23
3.4 Electrical connection ...............25
3.5 Initial start-up.....................26
4. Use
4.1 Rating plate cover .................27
4.1.1 Removing the cover ..............27
4.2 Adjusting the water flow and tempera-
ture.................................28
4.3 Changing the strainer ..............29
4.4 Purging ..........................29
4.5 Cleaning and maintenance..........29
5. Troubleshooting
5.1 Self-help when problems occur.......30
5.3 Spare parts .......................31
5.2 Customer service address ...........31
6. Disposal
6.1 Disassembly ......................32
6.2 Environment and recycling ..........32
7. Product data sheet in accordance with
EU regulation 812/2013 814/2013
(Is attached at the end of this document)
Please read these instructions carefully before installing or using the appliance! Keep
the instructions handy with the appliance for future use!
Instruction manuals are intended for the specialist who is responsible for the installation of
the appliance. Operation manuals are for the end user. The provided manuals correspond to
the technical specifications of the appliance.
The latest version of the instructions can be found online at: www.clage.com/downloads
Important notes
1. Important notes
1.1 Using the instructions

19
CLAGE
EN
Important notes
• Do not use the appliance until it has been correctly installed and unless it is
in perfect working order.
• Do not remove the front cover under any circumstances before switching off
the mains electrical supply to the unit.
• Never make technical modifications, either to the appliance itself or the
electrical leads and water pipes.
• The appliance must be earthed at all times.
• Pay attention to the fact that water temperatures in excess of approx. 43°C
are perceived as hot, especially by children, and may cause a feeling of
burning. Please note that the fittings and taps may be very hot when the
appliance has been in use for some time.
• The appliance is only suitable for domestic use and similar applications
inside closed rooms, and must only be used to heat incoming water from the
mains supply.
• The appliance must never be exposed to frost.
• The values stated on the rating plate must be observed.
• In case of malfunction, disconnect the fuses immediately. In case of leaks,
cut off the mains water supply instantly. Repairs must only be carried out by
the customer service department or an authorised professional.
• This appliance can be used by children aged 3years and above and persons
with reduced physical, sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision or instruction concern-
ing use of the appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning and user maintenance
shall not be performed by children without supervision.
1.2 Safety instructions

M3..7
20
EN
Description of appliance
2. Description of appliance
This instantaneous water heater is intended to provide the economical heating of water suffi-
cient for a single outlet, i.e. handwash basin, and must be connected to a special open-outlet
tap to avoid any overpressure.
When the hot water tap is opened, the instantaneous water heater switches itself on auto-
matically and heats the water as it passes through the appliance. It is only then that the appli-
ance uses electricity. The temperature increase depends on the flow rate.
2.1 Technical specifications
Type M 3 M4 M6 M7
Energy efficiency class A *)
Capacity Litre 0.2
Max. operating pressure MPa (bar) 0 (0); Open outlet only!
Heating system Bare wire heating system IES®
Min. water resistance at 15°C 1) cm 1100
Max. water inlet temperature °C 20
Rated voltage 1~ / N / PE 230V AC 2~ / PE 400V AC
Rated power kW 3.5 4.4 5.7 6.5
Rated current A 15.2 19.1 24.8 16.3
Required min. cable cross-section mm21.5 2.5 4.0 1.5
Hot water output at ∆t = 25K 2) l/min 2.0 2.5 3.3 3.7
Switching on at l/min 1.3 1.8 2.2 2.4
Switching off at l/min 1.0 1.4 1.7 2.0
Approx. weight when filled with water kg 1.5
Protection class IP25
Marking / Approvals see rating plate
*) The declaration complies with the EU regulation No812/2013. The product data sheet is attached at the end of this document.
1) The specific resistance can be asked for at your water distribution company.
2) Temperature increase from e.g. 15°C to 40°C.
2.2 Recommended open-outlet taps
SNM END EWT AEN
1100-04200 1100-04410 1100-04420 1100-04255
Type
Art. No.
