1. Sicherheitshinweise
• Benutzen Sie das Gerät nur, nachdem es korrekt installiert wurde und wenn
es sich in technisch einwandfreiem Zustand befindet.
• Öffnen Sie niemals das Gerät, ohne vorher die Stromzufuhr zum Gerät dau-
erhaft unterbrochen zu haben.
• Nehmen Sie am Gerät oder an den Elektro- und Wasserleitungen keine
technischen Änderungen vor.
• Das Gerät muss geerdet werden.
• Beachten Sie, dass Wassertemperaturen über ca. 43°C, besonders von
Kindern, als heiß empfunden werden und ein Verbrennungsgefühl hervor-
rufen können. Bedenken Sie, dass nach längerer Durchlaufzeit auch die
Armaturen entsprechend heiß werden.
• Das Gerät ist nur für den Hausgebrauch und ähnliche Zwecke inner-
halb geschlossener Räume geeignet und darf nur zum Erwärmen von
Trinkwasser verwendet werden.
• Das Gerät darf niemals Frost ausgesetzt werden.
• Die auf dem Typenschild angegebenen Werte müssen eingehalten werden.
• Im Störungsfall schalten Sie sofort die Sicherungen aus. Bei einer Undichtig-
keit am Gerät schließen Sie sofort die Wasserzuleitung. Lassen Sie die
Störung nur vom Werkskundendienst oder einem anerkannten Fachhand-
werksbetrieb beheben.
• Dieses Gerät kann von Kindern ab 3Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unter-
wiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen
nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Funkfernbedienung und Wandhalter nicht in die Nähe von Kreditkarten
oder anderer Karten mit Magnetstreifen bringen. Die eingebauten Magnete
können den Magnetstreifen der Karte unlesbar machen.
www.clage-com.ru

4
DE
CFX-U FUNKTRONIC MPS®

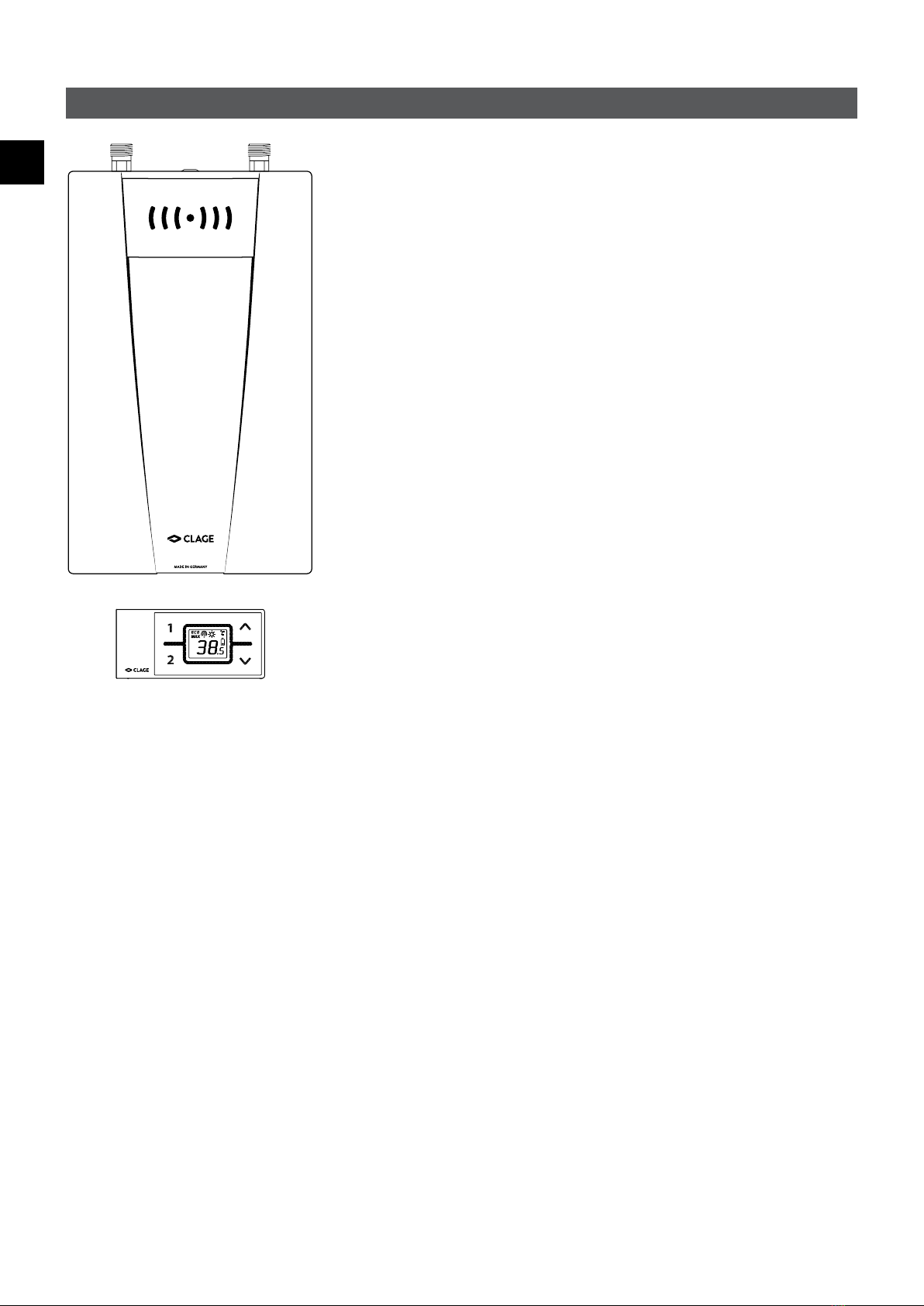

2. Gerätebeschreibung
Der Durchlauferhitzer CFX-U ist ein mikroprozessorgesteuerter, druckfester Durchlauf-
erhitzer zur dezentralen Warmwasserbereitung an einer oder mehreren Zapfstellen.
Die Elektronik regelt die Heizleistung in Abhängigkeit von der gewählten
Auslauftemperatur, der jeweiligen Einlauftemperatur und der Durchflussmenge, um
die eingestellte Temperatur gradgenau zu erreichen und bei Druckschwankungen kon-
stant zu halten. Die Bedienung erfolgt über die Funkfernbedienung. Die gewünschte
Auslauftemperatur kann durch Tastendruck von 20°C bis 60°C eingegeben und an der
digitalen Anzeige abgelesen werden.
Die Einlauftemperatur kann bis zu 70°C betragen, so dass auch der Betrieb zur
Nacherwärmung in Solaranlagen möglich ist.
Der Durchlauferhitzer kann in Kombination mit einem externen Lastabwurfrelais für
elektronische Durchlauferhitzer oder einer vorbereiteten Lastabwurfbox zum parallelen
Anschluss des Gerätes mit einem elektromechanischen Herd betrieben werden (Details
siehe Montageanleitung).
www.clage-com.ru

CLAGE
5
DE
3. Gebrauch

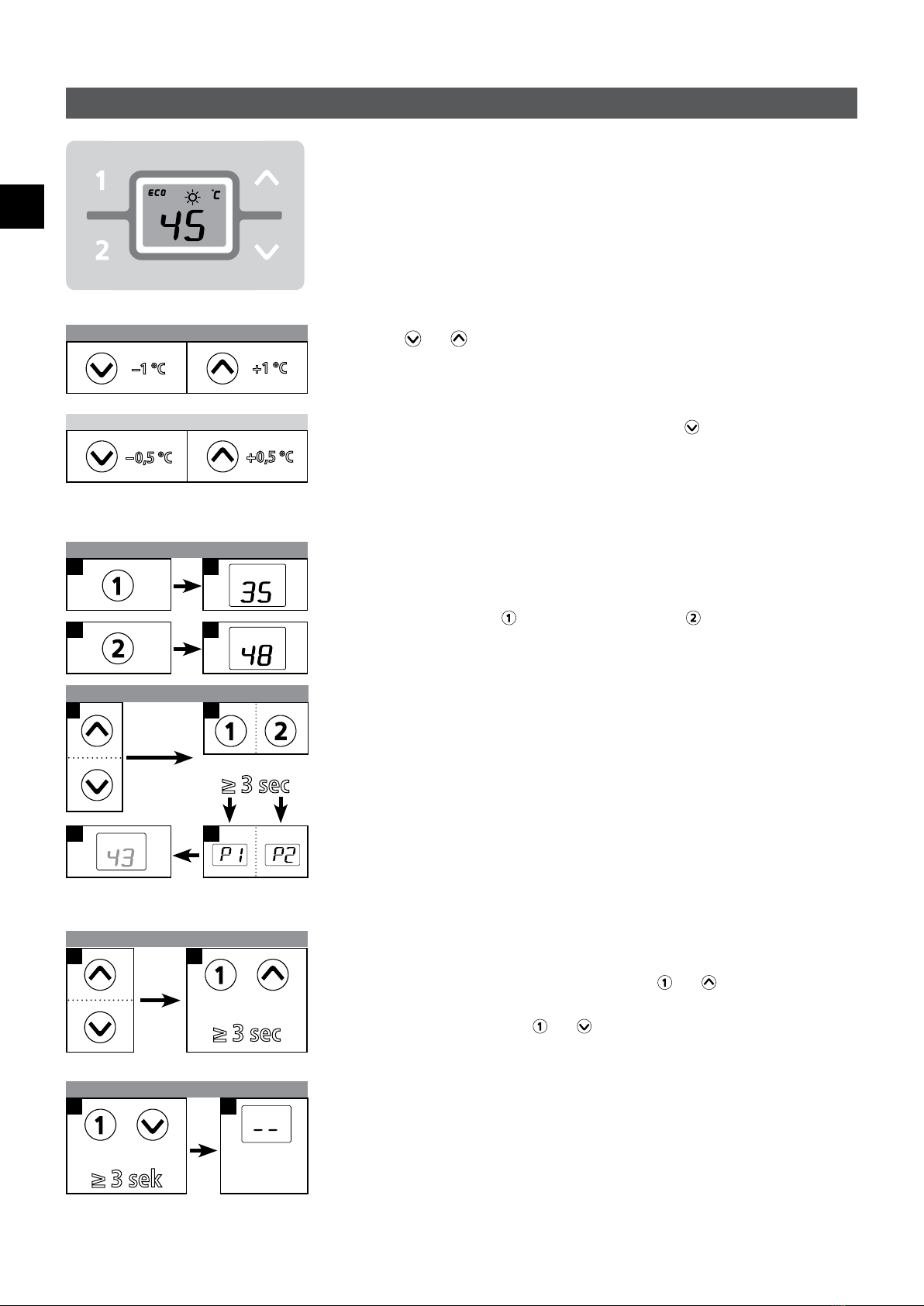

Temperatur einstellen
1
–1 °C +1 °C
Speicherwert wählen
A1 A2
B1 B2
Temperatur speichern
2
Drücken
≥ 3 sek
Anzeige des neuen Wertes (z.B. 43°C)
Einstellen des
gewünschten
Wertes
(z.B. 43°C)
4 3
1
Komfortbereich 35,0..42,0 °C
1
–0,5 °C +0,5 °C
Die beiden Programmtasten ermöglichen Ihnen, schnell die voreingestellte Tempe-
ratur zu wählen. Wenn Sie auf eine Programmtaste drücken, wird die voreingestellte
Temperatur gewählt und angezeigt. Die Werkseinstellung beträgt für Programm
35°C und für Programm 48°C. Sie können die Programmtasten mit eigenen
Einstellungen belegen:
• Durch längeres Drücken der Programmtaste wird die vorher gewählte Temperatur
gespeichert. Die Anzeige wechselt von»P1« bzw. »P2« auf den neu gespeicherten
Temperaturwert. Die neu eingestellte Temperatur steht Ihnen nun jedes Mal zur
Verfügung, wenn Sie die entsprechende Programmtaste drücken.
Mit den Pfeiltasten und können Sie die Wunschtemperatur schrittweise niedri-
ger oder höher einstellen.
Wenn Sie einmal kurz auf eine Taste drücken, ändert sich die Temperatur um 1°C, im
Komfortbereich zwischen 35,0 und 42,0 °C nur um 0,5°C. Wenn Sie eine Taste länger
gedrückt halten, ändert sich die Temperatur kontinuierlich.
Hinweis: Wird mit der Pfeiltaste die Temperatur unter 20°C eingestellt, zeigt
die Anzeige »--« und das Gerät schaltet die Heizfunktion ab.
Hinweis: Wenn der Durchlauferhitzer mit einer Fernsteuerung versehen ist und
das Gerät eine Dusche versorgt, wurde während der Geräteinstallation die maxi-
male Temperatur begrenzt und kann nicht höher eingestellt werden.
Programmtasten
Temperatur einstellen
Die Bedienung des Durchlauferhitzers erfolgt mit der Funkfernbedienung.
Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet sich der
Durchlauferhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das
Gerät automatisch wieder aus.
+
Drücken
≥ 3 sek
12
Verbrühungsschutz aus
Bestätigung der
Deaktivierung
Verbrühungsschutz ein
+
Drücken
≥ 3 sek
1 2
Dieser Durchlauferhitzer ist mit einer zuschaltbaren Temperaturbegrenzung ausgestat-
tet. Werkseitig ist dieser Verbrühungsschutz deaktiviert.
• Einschalten: Grenztemperatur vorwählen, dann gleichzeitig und für mindes-
tens 3Sekunden gedrückt halten. Das Display bestätigt die Aktivierung kurz mit
»HI«.
• Ausschalten: gleichzeitig Programm-taste und für mindestens 3 Sekunden
drücken. Das Display bestätigt die Deaktivierung kurz mit »--«.
Hinweis: Durch die Aktivierung der Temperaturbegrenzung werden auch
die Programmtasten beeinflusst. Prüfen Sie daher nach der Änderung der
Temperaturbegrenzung die Festwerte der Programmtasten.
Temperaturbegrenzung
www.clage-com.ru

6
DE
CFX-U FUNKTRONIC MPS®
+
Zurücksetzen der Einstellungen
1
Drücken + halten!
Zurücksetzen
abgeschlossen
3
2
3. Gebrauch
Sie können alle Einstellungen auf den Auslieferungszustand zurücksetzen:
• Halten Sie und gleichzeitig gedrückt, im Display wird nun im Sekundentakt
von »10« bis »00« rückwärts gezählt. Bei »00« erfolgt der Reset, früheres Loslassen
bricht den Vorgang ab.
Werkseinstellungen wieder herstellen
Das Symbol zeigt an, dass das Gerät mit energiesparenden Einstellungen arbei-
tet. (D.h., dass der momentane Energieverbrauch in Abhängigkeit von der gewählten
Temperatur und vom Durchfluss im energiesparenden Bereich liegt.)
Keine Leistungsabgabe
Leistungsgrenze erreicht
ECO-Modus ECO-Modus
Wenn die volle Leistung des Durchlauferhitzers nicht ausreicht, um die gezapfte
Wassermenge zu erhitzen, wird dies durch Aufleuchten von angezeigt (z.B. im
Winter, wenn mehrere Zapfstellen gleichzeitig geöffnet sind). Durch Reduzierung des
Warmwasserdurchflusses hört auf zu leuchten, da die Leistung wieder ausreicht,
um die eingestellte Temperatur zu erreichen.
Leistungsgrenze
Bei Betrieb mit vorerwärmtem Wasser (z.B. mit Solaranlagen) muss gewährleistet sein,
dass die maximale Einlauftemperatur nicht überschritten wird.
Sollte bei Betrieb mit vorerwärmtem Wasser die Einlauftemperatur den vorgewählten
Sollwert übersteigen, wird keine Leistung abgegeben, das Sonnensymbol in der
Anzeige leuchtet auf.
Nacherwärmung
Stellen Sie die gewünschte Temperatur am Gerät ein und öffnen Sie nur das
Warmwasserzapfventil. Wenn Ihnen die Wassertemperatur zu hoch ist, mischen
Sie kein kaltes Wasser zu, sondern geben Sie am Gerät eine niedrigere Temperatur
ein. Wenn Sie kaltes Wasser zumischen, wird das bereits erwärmte Wasser wieder
abgekühlt und es geht wertvolle Energie verloren. Außerdem entzieht sich das in der
Armatur zugemischte Kaltwasser dem Regelungsbereich der Elektronik, so dass die
Temperaturkonstanz nicht mehr gewährleistet ist.
Energiespartipp
www.clage-com.ru

CLAGE
7
DE
3. Gebrauch
• Kunststoffoberflächen und Sanitärarmaturen nur mit einem feuchten Tuch
abwischen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel
verwenden.
• Für eine gute Wasserdarbietung sollten Sie die Entnahmearmaturen (Strahlregler
und Handbrausen) regelmäßig abschrauben und reinigen. Lassen Sie alle drei Jahre
die elektro- und wasserseitigen Bauteile durch einen anerkannten
Fachhandwerksbetrieb überprüfen, um die einwandfreie Funktion und Betriebs
sicherheit jederzeit zu gewährleisten.
Reinigung und Pflege
Dieser Durchlauferhitzer ist mit einer automatischen Luftblasenerkennung ausgestat-
tet, die ein versehentliches Trockenlaufen verhindert. Trotzdem muss das Gerät vor der
ersten Inbetriebnahme entlüftet werden. Nach jeder Entleerung (z.B. nach Arbeiten in
der Wasserinstallation, wegen Frostgefahr oder nach Reparaturen am Gerät) muss das
Gerät vor der Wiederinbetriebnahme erneut entlüftet werden.
1. Trennen Sie den Durchlauferhitzer vom Netz, indem Sie die Sicherungen aus-
schalten.
2. Schrauben Sie den Strahlregler an der Entnahmearmatur ab und öffnen Sie
zunächst das Kaltwasserzapfventil, um die Wasserleitung sauber zu spülen und eine
Verschmutzung des Gerätes oder des Strahlreglers zu vermeiden.
3. Öffnen und schließen Sie danach mehrfach das zugehörige Warmwasserzapfventil,
bis keine Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
4. Erst dann dürfen Sie die Stromzufuhr zum Durchlauferhitzer wieder einschalten und
den Strahlregler wieder einschrauben.
5. Nach ca. 10 Sekunden kontinuierlichem Wasserfluss aktiviert das Gerät die Heizung.
Entlüften nach Wartungsarbeiten
www.clage-com.ru

8
EN
CFX-U FUNKTRONIC MPS®
Wandhalter montieren

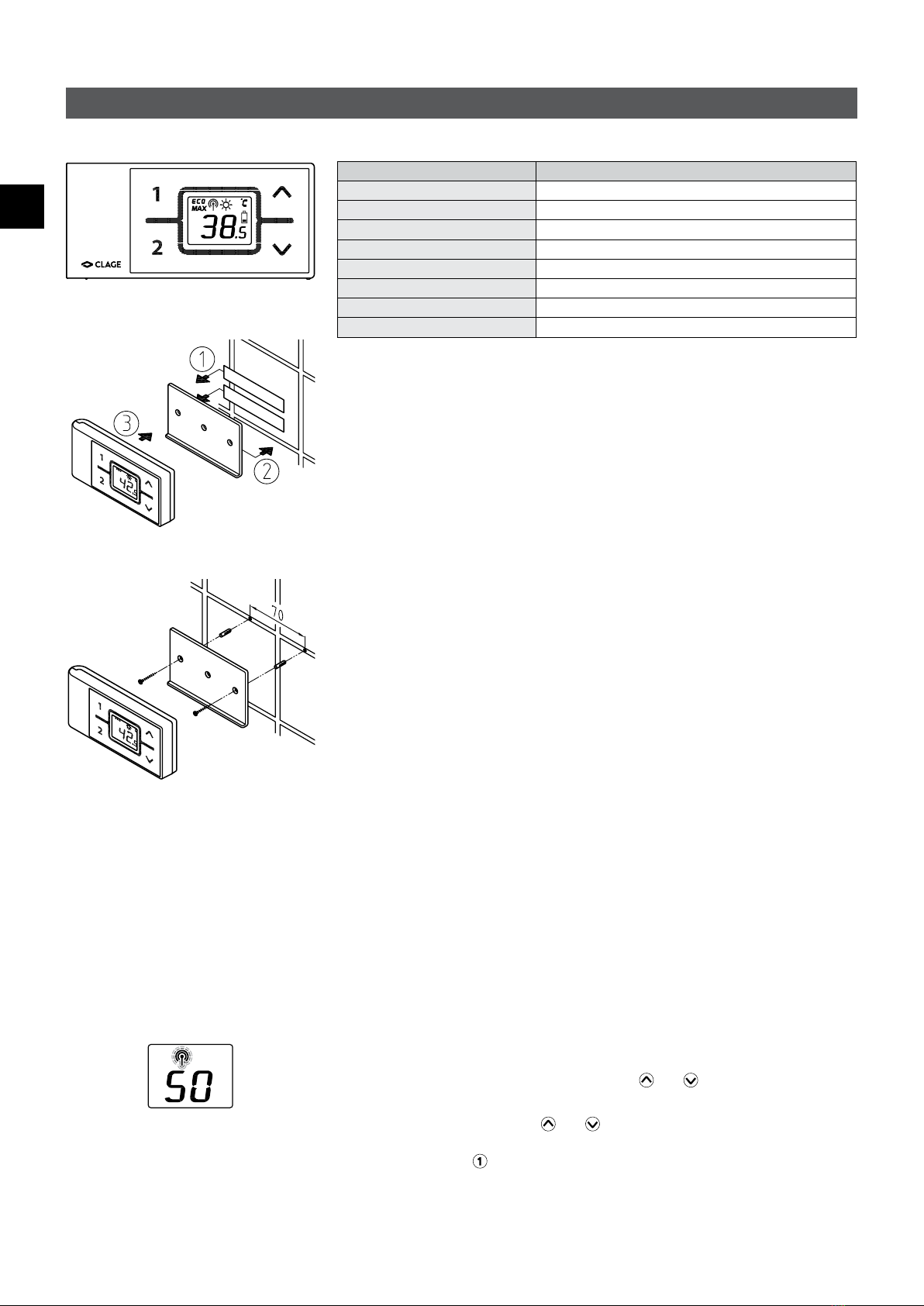

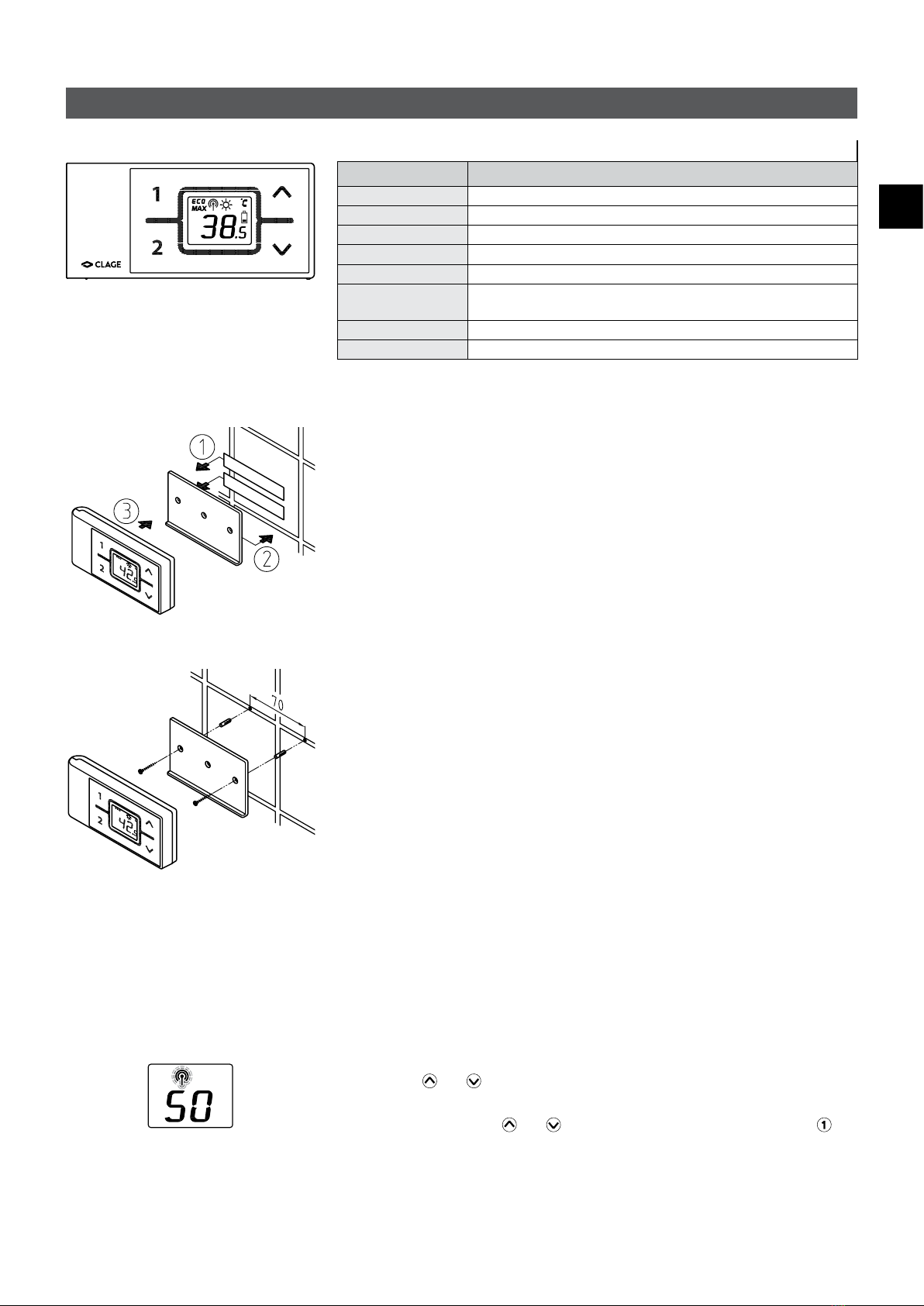

• Prüfen Sie vor der Montage des Wandhalters, ob die Funkfernbedienung an
der vorgesehenen Position Funkkontakt zum Durchlauferhitzer aufnehmen
kann.
• Der Wandhalter der Funkfernbedienung kann wahlweise mit den beiden Klebe-
streifen nach Abziehen der Schutzfolien auf eine feste Unterlage (z.B. Fliese) geklebt
werden (Abbildung A) oder mit geeigneten Dübeln (Ø 4mm) und Schrauben an der
Wand montiert werden (Abbildung B).
• Bei Verwendung der Klebestreifen ist nach dem Andrücken keine Positionskorrektur
mehr möglich, da der Kleber eine sehr hohe Klebkraft besitzt. Achten Sie daher auf
eine waagerechte Ausrichtung beim Aufkleben.
• Die Funkfernbedienung wird magnetisch am Wandhalter gehalten.
Inbetriebnahme
Nach dem Einlegen der Batterien in die Funkfernbedienung leuchten alle Symbole
des Displays für ca. 4sekunden. Wenn die Leistungseinstellung bereits durchgeführt
wurde, zeigt die Funkfernbedienung dann den aktuellen Sollwert (Werkseinstellung
38°C) und den Status des Gerätes. Bei fehlerhafter Funkverbindung zeigt das Display
»no« und ein zyklisch blinkendes Funksymbol an (siehe Fehlerdiagnose).
Wenn der Durchlauferhitzer eine Dusche versorgt, ist die Wassertemperatur auf maxi-
mal 55°C zu begrenzen. Beachten Sie hierzu die Gebrauchs und Montageanleitung des
Durchlauferhitzers.
Technische Daten
Typ FX
Betriebsspannung 3V
Batterietyp 2x AAA Alkaline 1)
Schutzart IP20
Reichweite 10Meter inkl. Wand
Sendeleistung max. 1mW
Sende-/ Empfangsfrequenz 868,3MHz
Funkabstrahlung ungerichtet
Zulassungen Europa EN300220/CE
1) Wiederaufladbare Batterien (Akkus) dürfen nicht verwendet werden
Abbildung B:
Optionale Montage mit Dübeln und Schrauben
Abbildung A:
Montage mit Klebestreifen
4. Funkfernbedienung
Anmeldung der Funkfernbedienung an den Durchlauferhitzer
Im Lieferzustand ist die Funkfernbedienung bereits am Gerät angemeldet.
Die erneute Anmeldung ist nur nach durchgeführtem Werksreset am CFX oder bei dau-
erhaft leuchtender Anzeige»no« auf der Funkfernbedienung durchführen.
1. Stellen Sie sicher, dass die Stromzufuhr zum Durchlauferhitzer eingeschaltet ist
(Sicherungen).
2. Entnehmen Sie kurz die Batterien, bis das Display erlischt. Nach dem erneuten
Einlegen der Batterien leuchten alle Symbole des Displays für ca. 4Sekunden.
Drücken Sie während dieser Zeit die Pfeiltasten und . Die Anzeige zeigt dann
den aktuellen Kanal (1 bis 99) mit blinkendem Funksymbol an.
3. Wählen Sie mit den Pfeiltasten und eine Kanalnummer, die bei keiner ande-
ren Funkfernbedienung in Funkreichweite ausgewählt wurde. Bestätigen Sie den
Kanal mit der Taste . Die Anzeige wechselt in den Anmeldemodus und zeigt»--«
und ein blinkendes Funksymbol.
4. Halten Sie die Funkfernbedienung unmittelbar vor den Durchlauferhitzer.
www.clage-com.ru

CLAGE
9
DE
4. Funkfernbedienung
5. Das Display der Funkfernbedienung wechselt zur Sollwertanzeige.
Hinweis: Wir empfehlen bei der Erstinstallation grundsätzlich den Funkkanal zu
ändern.
War die Anmeldung nicht erfolgreich, wechselt die Anzeige nach 45Sekunden auf
»no« mit blinkendem Funksymbol. Die Funkfernbedienung beendet den Anmelde-
versuch und befindet sich dann im Stromsparmodus. Durch Drücken einer beliebigen
Taste wird der Anmeldevorgang erneut gestartet .
Hinweise:
• Falls die Leistungsumschaltung noch nicht durchgeführt wurde, ist ohne angemelde-
te Funkfernbedienung kein Betrieb möglich.
• Bei nicht angemeldeter Funkfernbedienung bzw. bei Verlust des Funkkontakts
bleibt die zuletzt eingestellte Temperatur erhalten.
• Für den Fachhandwerker: Nach einem Reset am Durchlauferhitzer (siehe Montage-
anleitung, Kapitel»Erneute Inbetriebnahme«) muss die Anmeldung zwingend
durchgeführt werden!
Sicherheitshinweise
• Bei Fehlfunktionen der Funkfernbedienung sofort die Batterien entnehmen.
• Funkfernbedienung und Wandhalter nicht in die Nähe von Kreditkarten oder ande-
rer Karten mit Magnetstreifen bringen. Die eingebauten Magnete können den
Magnetstreifen der Karte unlesbar machen.
• Die Funkfernbedienung keiner Feuchtigkeit aussetzten.
• Leere Batterien können auslaufen und die Funkfernbedienung beschädigen. Daher
sind die Batterien bei aufleuchtendem Batteriesymbol im Display oder fehlender
Reaktion auf Tastendruck sofort zu ersetzen.
• Bei längerer Nichtbenutzung der Funkfernbedienung, die Batterien aus der
Funkfernbedienung entnehmen.
• Nach Tastendruck erfolgt alle 10sekunden eine Aktualisierung des Displays auf der
Funkfernbedienung, solange Wasser fließt. Nach Wasserstopp erfolgt noch dreimal
eine Aktualisierung der Anzeige der Funkfernbedienung, anschließend schaltet die
Funkfernbedienung in den Energiesparmodus.
• Ohne aktive Funkverbindung heizt der Durchlauferhitzer auf den zuletzt eingestell-
ten Sollwert
Batteriewechsel
Tauschen Sie bei Aufleuchten des Batteriesymbols die Batterien gegen neue AAA-
Batterien aus.
• Wiederaufladbare Batterien (Akkus) dürfen nicht verwendet werden!
• Nicht aufladbare Batterien dürfen nicht wieder aufgeladen werden.
• Verschiedene Batteriesorten oder neue und gebrauchte Batterien dürfen nicht
gemeinsam verwendet werden.
• Achten Sie beim Wiedereinsetzen der Batterien auf die richtige Polarität.
Entsorgung
Batterien können umweltgefährdende Stoffe enthalten. Daher müssen gebrauchte
Batterien in Batteriesammelstellen abgegeben werden, sie dürfen nicht in den norma-
len Hausmüll gegeben werden.
Am Ende der Lebensdauer der Funkfernbedienung sind die Batterien getrennt vom
restlichen Gerät zu entsorgen.
www.clage-com.ru

10
DE
CFX-U FUNKTRONIC MPS®
Problem Ursache Abhilfe
Wasser bleibt kalt,
Temperaturanzeige leuchtet
nicht
Haussicherung ausgelöst Sicherung erneuern oder ein-
schalten
Sicherheitsdruckschalter
hat ausgelöst Kundendienst informieren
Wasser bleibt kalt,
Temperaturanzeige leuchtet
Sicherheitstemperatur-
schalter hat ausgelöst Kundendienst informieren
Anzeige blinkt mit
Fehlermeldung »Er«
Regelung hat abgeschal-
tet
Sicherungen aus- und wie-
der einschalten. Besteht
Fehlermeldung weiterhin,
Kundendienst informieren
Warmwasserdurchfluss wird
schwächer
Auslaufarmatur ver-
schmutzt oder verkalkt
Strahlregler, Duschkopf oder
Siebe reinigen
Einlauffiltersieb ver-
schmutzt oder verkalkt
Filtersieb von Fachmann reinigen
lassen
Gewählte Temperatur wird
nicht erreicht,»MAX« leuchtet Wasserdurchfluss zu groß Wasserdurchfluss an Armatur reduzieren
Gewählte Temperatur wird
nicht erreicht,»MAX« leuchtet
nicht
Kaltwasser ist an der
Armatur beigemischt
Nur Warmwasser zapfen, Tem-
peratur für den Gebrauch ein-
stellen
Symbol »Sonne« leuchtet Einlauftemp. über
Sollwerttemperatur Einlauftemperatur verringern
Gerät heizt, Anzeige leuchtet
nicht
Kein Funkkontakt Taste drücken
Batterien leer Batterien tauschen
Angezeigter Wert der
Funkfernbedienung stimmt
nicht
Funkfernbedienung im
Energiesparmodus
Taste auf der Funkfernbedienung
drücken
Symbol »Batterie« wird ange-
zeigt Batterien leer Zwei neue Batterien Typ AAA
einsetzen
Anzeige:»no« und
Gerät reagiert nicht auf
Funkfernbedienung
Reichweite der
Funkübertragung über-
schritten
Funkfernbedienung näher am
Gerät platzieren, Taste drücken
Störungen durch andere
Funksender
Erneute Anmeldung mit anderem
Funkkanal durchführen
Anzeige:»--« und Funksymbol
blinkt Anmeldeprozedur aktiv Funkfernbedienung vor
Durchlauferhitzer halten
5. Selbsthilfe bei Problemen und Kundendienst
Dieser Durchlauferhitzer wurde sorgfältig hergestellt und vor der Auslieferung mehr-
fach überprüft. Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit. Schalten
Sie zunächst die Sicherungen aus und wieder ein, um die Elektronik»zurückzusetzen«.
Prüfen Sie dann, ob Sie das Problem mit Hilfe der folgenden Tabelle selbst beheben
können. Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.
Reparaturen dürfen nur von anerkann-
ten Fachhandwerksbetrieben durchge-
führt werden.
Wenn sich ein Fehler an Ihrem Gerät
mit dieser Tabelle nicht beheben lässt,
wenden Sie sich bitte an den Werks-
kundendienst. Halten Sie die Daten
des Gerätetypenschildes bereit!
CLAGE GmbH
Werkskundendienst
Pirolweg 1–5
21337 Lüneburg
Deutschland
Fon: [phone]
Fax: [phone]
E-Mail: [email protected]
Wenn die Netzanschlussleitung des Gerätes beschädigt ist, muss sie durch einen
Fachmann ausgetauscht werden, um Gefährdungen zu vermeiden. Die beschädigte
Leitung muss durch eine Original-Anschlussleitung ausgetauscht werden (als Ersatzteil
erhältlich).
Sollte das Gerät weiterhin nicht einwandfrei funktionieren, wenden Sie sich bitte an
den Werkskundendienst.
www.clage-com.ru

CLAGE
11
EN
Contents
1. Safety instructions ............................................................................................11
2. Description of the appliance ....................................................................................13
3. How to use ...................................................................................................14
Temperature setting ...........................................................................................14
Programme buttons ...........................................................................................14
Temperature limitation.........................................................................................14
Reset to factory setting.........................................................................................15
How to save energy............................................................................................15
ECO mode....................................................................................................15
Power limit...................................................................................................15
Top-up heating ...............................................................................................15
Venting after maintenance work.................................................................................16
Cleaning and maintenance .....................................................................................16
4. Remote control ...............................................................................................17
Mounting the wall bracket......................................................................................17
Initial operation...............................................................................................17
Registration of remote control at the instant water heater ...........................................................17
Safety notes ..................................................................................................18
Battery replacement ...........................................................................................18
Disposal .....................................................................................................18
5. Trouble-shooting and service....................................................................................19
6. Product data sheet in accordance with EU regulation - 812/2013 814/2013 ...........................................92
1. Safety instructions
Please read these instructions carefully before installing or using the appliance!
Keep the instructions handy with the appliance for future use!
Instruction manuals are intended for the specialist who is responsible for the installa-
tion of the appliance. Operation manuals are for the end user. The provided manuals
correspond to the technical specifications of the appliance.
The latest version of the instructions can be found online at www.clage.com.
www.clage-com.ru

12
EN
CFX-U FUNKTRONIC MPS®
1. Safety instructions
• Do not use the appliance until it has been correctly installed and unless it is
in perfect working order.
• Do not remove the front cover under any circumstances before switching off
the mains electrical supply to the unit.
• Never make technical modifications, either to the appliance itself or the
electrical leads and water pipes.
• The appliance must be earthed at all times.
• Pay attention to the fact that water temperatures in excess of approx. 43°C
are perceived as hot, especially by children, and may cause a feeling of
burning. Please note that the fittings and taps may be very hot when the
appliance has been in use for some time.
• The appliance is only suitable for domestic use and similar applications
inside closed rooms, and must only be used to heat incoming water from
the mains supply.
• The appliance must never be exposed to frost.
• The values stated on the rating plate must be observed.
• In case of malfunction, disconnect the fuses immediately. In case of leaks,
cut off the mains water supply instantly. Repairs must only be carried out by
the customer service department or an authorised professional.
• This appliance can be used by children aged 3years and above and persons
with reduced physical, sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision or instruction concern-
ing use of the appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning and user maintenance
shall not be performed by children without supervision.
• Keep the remote control and wall bracket away from credit cards or other
cards with magnetic strips. The built in magnets can damage the card’s
magnetic strip.
www.clage-com.ru

CLAGE
13
EN

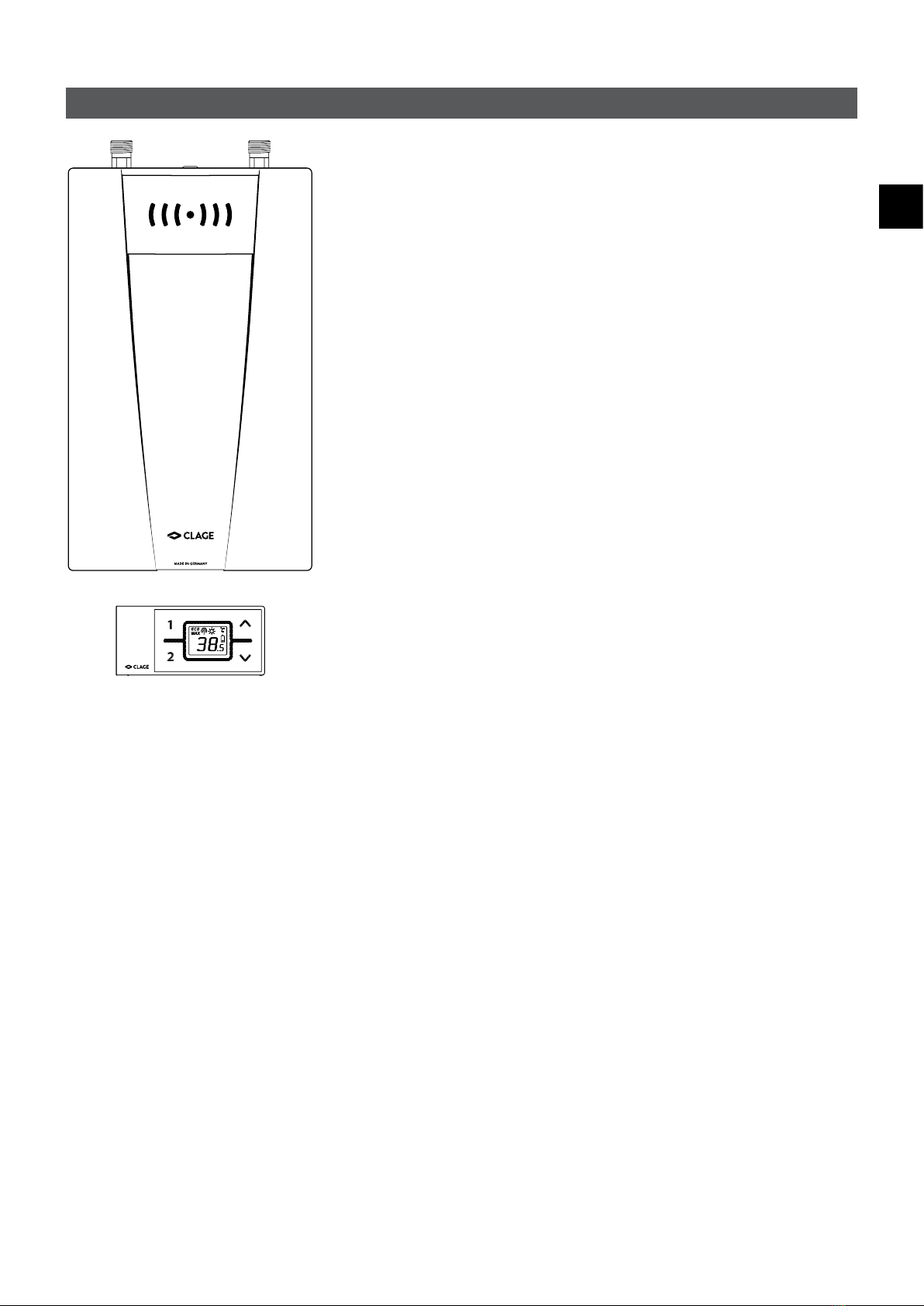

2. Description of the appliance
The instantaneous water heater CFX-U is a microprocessor-controlled, pressure-resist-
ant water heater for a decentralised hot water supply to one or more outlets.
Its electronic control regulates the heating power consumption depending on the
selected outlet temperature, the respective inlet temperature and the flow rate, thus
reaching the set temperature exactly to the degree and keeping it constant in case
of pressure fluctuations. The operation is done via the wireless remote control. The
required outlet temperature can be entered on a keypad within a range between 20°C
and 60°C and can be read off the digital display.
The maximum inlet temperature can be up to 70°C so that operation in connection
with solar heating systems is possible.
It is possible to use the instantaneous water heater in combination with an external
load shedding relay for electronically controlled instantaneous water heaters or a
prepared load shedding box to operate the appliance along with an electromechanic
cooker (refer to installing instructions).
www.clage-com.ru

14
EN
CFX-U FUNKTRONIC MPS®
The water heater is operated with the wireless remote control.
As soon as you open the hot water tap, the instantaneous water heater switches
on automatically. When the tap is closed, the appliance automatically switches
off.
3. How to use
Set temperature
1
–1 °C +1 °C
Select preset temperature
A1 A2
B1 B2
Store temperature
2
Press
≥ 3 sec
Display of new value (e.g. 43 °C)
Set required
temperature
(e.g. 43 °C)
4 3
1
Convenience zone 35,0..42,0 °C
1
–0,5 °C +0,5 °C
The two programme buttons allow to quickly select the preset temperature. When
pressing a programme key, the preset temperature is selected and displayed. The fac-
tory setting for programme is 35°C and for programme it is 48°C. You can assign
your own settings for the programme keys:
• Prolonged pressing of the programme key stores the previously selected tem-
perature. The display changes from ”P1” or “P2“ to the newly stored temperature
value. This newly set temperature is now available to you each time you press the
corresponding program key.
You can set the required temperature gradually to a lower or higher value with the
arrow keys and .
The temperature changes by 1 °C, in the convenience zone between 35°C and 42°C by
0.5°C, if key is pressed shortly one time. Pressing a key for a longer time changes the
temperature continuously.
Note: If temperature is set below 20°C with arrow key the display shows “--“
and the appliance switches off the heating function.
Note: If the water heater supplies a shower and is connected to a remote control
system, the maximum temperature was reduced during initial operation. This
limitation cannot be exceeded.
Programme buttons
Temperature setting
+
Press
≥ 3 sek
12
Scalding protection o
Confirmation
of deactivation
Scalding protection on
+
Press
≥ 3 sec
1 2 This instantaneous water heater is equipped with an optional temperature limiting
function. This scalding protection is deactivated in the factory setting.
• Switch on: Select the limit temperature, then press and simultaneously for at
least 3sec. The display briefly confirms the activation by “HI“.
• Switch off: press program key and simultaneously for at least 3sec. The dis-
play briefly confirms the deactivation by “--“.
Note: By activation of the temperature limit also the programme keys are affect-
ed. Therefore, the fixed values of the programme keys must be checked after
changing the temperature limitation.
Temperature limitation
www.clage-com.ru

CLAGE
15
EN
+
Reset
1
Press + hold!
Reset completed
3
2
3. How to use
All factory settings can be recalled:
• Press and simultaneously. The display now counts backwards from “10“ to
“00“ in second intervals. The appliance is reset at value “00“ - if you stop pressing
the keys earlier, you will cancel the process.
Reset to factory setting
Set the exact temperature you need on the appliance and open the hot water tap.
Once you feel that the water is too hot, do not add any cold water and, instead, enter
a lower temperature on the appliance. If you were to add cold water, the water already
heated would cool down again and valuable energy would be wasted. Moreover, the
cold water added in the tap is not covered by the control range of the electronic cir-
cuitry, with the result that temperature constancy is no longer guaranteed.
How to save energy
The symbol shows that the appliance works in an energy saving mode (i.e. the
momentary energy consumption is subject to the selected temperature and to the flow
rate in the energy saving mode.
Power limit
ECO mode ECO mode
If the full output of the instantaneous water heater does not suffice to heat the tapped
quantity of water, this will be indicated by on the LCD (e.g. in winter time, when
opening several taps at once). When you reduce the hot water flow rate, stops
lighting because the output of the appliance is sufficient to reach the set temperature
again.
Power limit
Unit provides no output When operating with preheated water (e.g. with solar systems), you must ensure that
the maximum inlet temperature is not exceed.
If the inlet temperature exceeds the setpoint, the icon on the digital display indi-
cates that the heating power is switched off.
Top-up heating
www.clage-com.ru

16
EN
CFX-U FUNKTRONIC MPS®
This instantaneous water heater features an automatic air bubble protection to pre-
vent it from inadvertently running dry. Nevertheless, the appliance must be vented
before using it for the first time. Each time the appliance is emptied (e.g. after work on
the plumbing system, if there is a risk of frost or following repair work), the appliance
must be re-vented before it is used again.
1. Disconnect the instantaneous water heater from the mains (e.g. via deactivating the
fuses).
2. Unscrew the jet regulator on the outlet fitting and open the cold water tap valve to
rinse out the water pipe and avoid contaminating the appliance or the jet regulator.
3. Open and close the hot water tap until no more air emerges from the pipe and all
air has been eliminated from the water heater.
4. Only then should you re-connect the power supply again (e.g. via activating the
fuses) to the instantaneous water heater and screw the jet regulator back in.
5. The appliance activates the heater after approx. 10seconds of continuous water
flow.
3. How to use
• Plastic surfaces and fittings should only be wiped with a damp cloth. Do not use
abrasive or chlorine-based cleaning agents or solvents.
• For a good water supply, the outlet fittings (special tap aerators and shower heads)
should be unscrewed and cleaned at regular intervals. Every three years, the electri-
cal and plumbing components should be inspected by an authorised professional in
order to ensure proper functioning and operational safety at all times.
Cleaning and maintenance
Venting after maintenance work
www.clage-com.ru

CLAGE
17
EN
Mounting the wall bracket
• Before attaching the wall bracket to the wall, ensure that the remote control
has radio contact to the instantaneous water heater from its designated posi-
tion.
• The wall bracket of the remote control can either be attached securely with the
included adhesive tape, after stripping off the protection film (as shown in the fig-
ure A), on a rigid board (e.g. tile) or with suitable dowels (Ø 4mm) and screws (as
shown in the figure B).
• When using the adhesive tape it is not possible to further adjust the position
because of the strong adherence of the glue. Therefore, pay attention to a horizontal
alignment when attaching it.
• The remote control is magnetically retained at the wall bracket.
Initial operation
After inserting the batteries in the remote control its display indicates all symbols for
about 4seconds. By the time the power settings have been carried out, the remote
control indicates the current setpoint (factory setting 38°C) and the state of the appli-
ance. In case of a failing radio contact, the display indicates “no” and a cyclical, flash-
ing radio symbol (see Troubleshooting).
The water heater’s temperature must be limited to 55°C, if it is connected to a shower.
Refer to the heaters installation and operating instructions to this.
Registration of remote control at the instant water heater
The remote control is registered as-delivered condition.
Only register again after performed work reset at the CFX or when the remote control
display continually indicates“no”.
1. Make sure that the power supply to the instantaneous water heater is switched on
(fuse)
2. Remove the batteries until the display expires. After inserting the batteries, the dis-
play indicates all symbols for about 4seconds. During this time, press and hold the
arrow keys and for a short time. Then the display shows the current channel (1
to 99) and a flashing radio symbol.
3. Using the arrow buttons and chooses the desired channel. Press button to
confirm the selected channel number. The display changes to registration mode and
shows “- -“as well as a flashing radio symbol.
4. Place the remote control directly in front of the instantaneous water heater.
Technical data
Model FX
Operating voltage 3V
Type of battery 2x AAA Alkaline 1)
Type of protection IP20
Transmission range 10 metres incl. barrier
Transmission power max. 1mW
Transmission and
receiving frequency 868,3MHz
Radiation undirected
Approvals Europe EN300220/CE
1) Do not use rechargeable batteries.
Figure B:
Optional installation with dowels and screws
Figure A:
Installation with adhesive tape
4. Remote control
www.clage-com.ru

18
EN
CFX-U FUNKTRONIC MPS®
5. The display switches to the setpoint value display.
Note: For initial installation we basically recommend to change the radio channel.
In the case of an unsuccessful registration the display indicates“no” by a flashing radio
signal after 45seconds. The remote control quits the registration process and switches
to standby mode. By pressing a key the registration process will be repeated.
Notes:
• If the power selection of power rating has not been carried out, the operation is not
possible without a registered remote control.
• With no remote control registered or without working radio connection, the instan-
taneous water heater heats to the prior selected set temperature.
• For the professional: After a reset at the water heater (refer to installing instructions,
chapter “Reinstallation”) a registration is required!
Safety notes
• At malfunction of the remote control remove the batteries immediately.
• The remote control and the wall bracket should not get close to items with magnetic
strips, like credit cards etc. The built in magnets can damage the card’s magnetic
strip.
• Do not expose the remote control to moisture.
• Flat batteries can leak and damage the remote control. Hence, replace flat batteries
right away as soon as battery symbol lights up in the display or the remote control
does not response after keystroke.
• When the remote control is not to be used in the long term, remove the batteries.
• After a keystroke the remote control refreshes every 10seconds when water is flow-
ing. When the water flow stops the remote control refreshes again 3 more times.
• Without working radio connection, the appliance heats to the prior selected set
value.
Battery replacement
Replace the batteries with new AAA-batteries when the battery symbol flashes up.
• Do not use rechargeable batteries!
• Non-rechargeable batteries are not to be recharged.
• Different types of batteries or new and used batteries are not to be mixed.
• When replacing the batteries, observe the correct polarity.
Disposal
Batteries may contain environmentally hazardous substances. Therefore, used bat-
teries must be disposed of at special collecting points and not be mixed with general
household waste.
At the end of the remote control’s lifetime, the batteries must be disposed of separate
from the appliance.
4. Remote control
www.clage-com.ru

CLAGE
19
EN
Problem Cause Solution
Water stays cold, digital display
does not light up
Master fuse tripped Renew or activate fuse
Safety pressure cut-out
tripped Contact customer service
Water stays cold, digital display
does light up
Safety thermal cut-out
tripped Contact customer service
Display flashes error message
“Er“
Control system has
switched off
Switch fuse off and on. If “Er“
still flashes contact customer
service
Flow rate of hot water too weak
Outlet fitting dirty or
calcified
Clean shower head, jet regula-
tor or sieves
Fine filter dirty or calci-
fied
Let clean fine filter by a special-
ist
Selected temperature is not
reached, “MAX“ lights Water flow rate too high Reduce water flow rate at the tap
Selected temp. is not reached,
“MAX“ does not light
Cold water has been
added via the tap
Tap hot water only; set tempera-
ture for use
Symbol “sun“ lights up
Inlet temperature
exceeding nominal tem-
perature
Reduce inlet temperature
Appliance heats, the display
does not light
No radio contact Press key
Flat batteries Replace batteries
Remote control display: value is
incorrect
Standby mode of the
remote control
Press a key on the remote
control
Symbol “battery“ lights Flat batteries Insert two new type AAA bat-
teries
Display:“no” and appliance
does not response to the remote
control
Transmission range
exceeded
Place the remote control closer
to the appliance, press key
Disturbance through
other radio emitters
Repeat login with different
radio channel
Display:“--“ and radio symbol
flashes Registration in process Hold the remote control in front
of the water heater
5. Trouble-shooting and service
This instantaneous water heater was manufactured conscientiously and checked sever-
al times before delivery. Should malfunctions nevertheless occur, it is usually only due
to a bagatelle. First attempt to switch the house fuses off and on again in order to reset
the electronics. Next, try to remedy the problem with reference to the following table.
In doing so, you will avoid unnecessary expense of customer service assistance.
Repairs must only be carried out by
authorised professionals.
If a fault in your appliance cannot be
rectified with the aid of this table,
please contact the service organisa-
tion of your importer or the Central
Customer Service Department. Please
have the details of the typeplate at
hand.
CLAGE GmbH
After-Sales Service
Pirolweg 1–5
21337 Lüneburg
Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
If the connection cable is damaged, it must be replaced with an original spare cable
from the manufacturer by an authorised technician in order to avoid any hazards.
If you cannot rectify the fault with the aid of the troubleshooting table, please contact
the customer service.
www.clage-com.ru

20
CFX-U FUNKTRONIC MPS®
5. Produktdatenblatt/Product data sheett
Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013
a b c d e f h i
b.1 b.2 ηWH AEC °C LWA
% kWh dB(A)
CLAGE CFX-U 4FF135E XS A 39 468 60 15
Erläuterungen
aName oder Warenzeichen
b.1 Gerätebezeichnung
b.2 Gerätetyp
cLastprofil
dKlasse Warmwasserbereitungs-Energieeffizienz
eWarmwasserbereitungs-Energieeffizienz
fJährlicher Stromverbrauch
gAlternatives Lastprofil, die entsprechende Warmwasserbereitungs-Energieeffizienz und der entsprechende jährliche
Stromverbrauch, sofern verfügbar.
hTemperatureinstellungen des Temperaturreglers des Warmwasserbereiters
iSchallleistungspegel in Innenräumen
Zusätzliche Hinweise
Alle bei der Montage, Inbetriebnahme, Gebrauch und Wartung des Warmwasserbereiters zu treffenden besonde-
ren Vorkehrungen sind in der Gebrauchs- und Montageanleitung zu finden.
Alle angegebenen Daten wurden auf Grundlage der Vorgabe der europäischen Richtlinien ermittelt.
Unterschiede zu Produktinformationen, die an anderer Stelle angeführt werden, basieren auf unterschiedlichen
Testbedingungen.
Der Energieverbrauch wurde nach einem standardisierten Verfahren nach EU-Vorgaben ermittelt. Der reale
Energiebedarf des Gerätes hängt von der individuellen Anwendung ab.
www.clage-com.ru
