clage CEX ELECTRONIC MPS Instruction Manual

Montageanleitung für den Fachhandwerker
Installing instructions for the professional
09.18
E-Kompaktdurchlauferhitzer CEX
E-compact instant water heater CEX
de > 
en > 
fr > 
nl > 
pl > 
sv > 
cs > 
sk > 

2
DE
CEX ELECTRONIC MPS®
Inhaltsverzeichnis
Die Montageschablone befindet sich auf den heraustrennbaren Innenseiten dieser Anleitung.
1. Übersichtsdarstellung...........................................................................................3
2. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
3. Abmessungen .................................................................................................4
4. Installationsbeispiel ............................................................................................5
5. Installation....................................................................................................6
Montageort ...................................................................................................6
Gerät befestigen ...............................................................................................6
Gerät montieren ...............................................................................................6
6. Elektroanschluss ...............................................................................................7
Schaltplan.....................................................................................................7
Bauliche Voraussetzungen .......................................................................................7
Lastabwurfrelais ...............................................................................................7
Elektroanschluss herstellen ......................................................................................7
Elektroanschluss mit Wandanschlussdose ..........................................................................7
Anschluss an fest verlegte Leitung ................................................................................8
7. Erstinbetriebnahme ............................................................................................9
Leistungsumschaltung ..........................................................................................9
Erneute Inbetriebnahme........................................................................................10
Duschanwendung .............................................................................................10
Sperr-Level ...................................................................................................10
8. Service-Menü.................................................................................................11
9. Umwelt und Recycling .........................................................................................12
Hinweis: Die beigefügten Sicherheitshinweise sind vor der Installation und Inbetriebnahme
sorgfältig und vollständig durchzulesen und für das weitere Vorgehen zu beachten!

CLAGE
3
DE
1. Übersichtsdarstellung

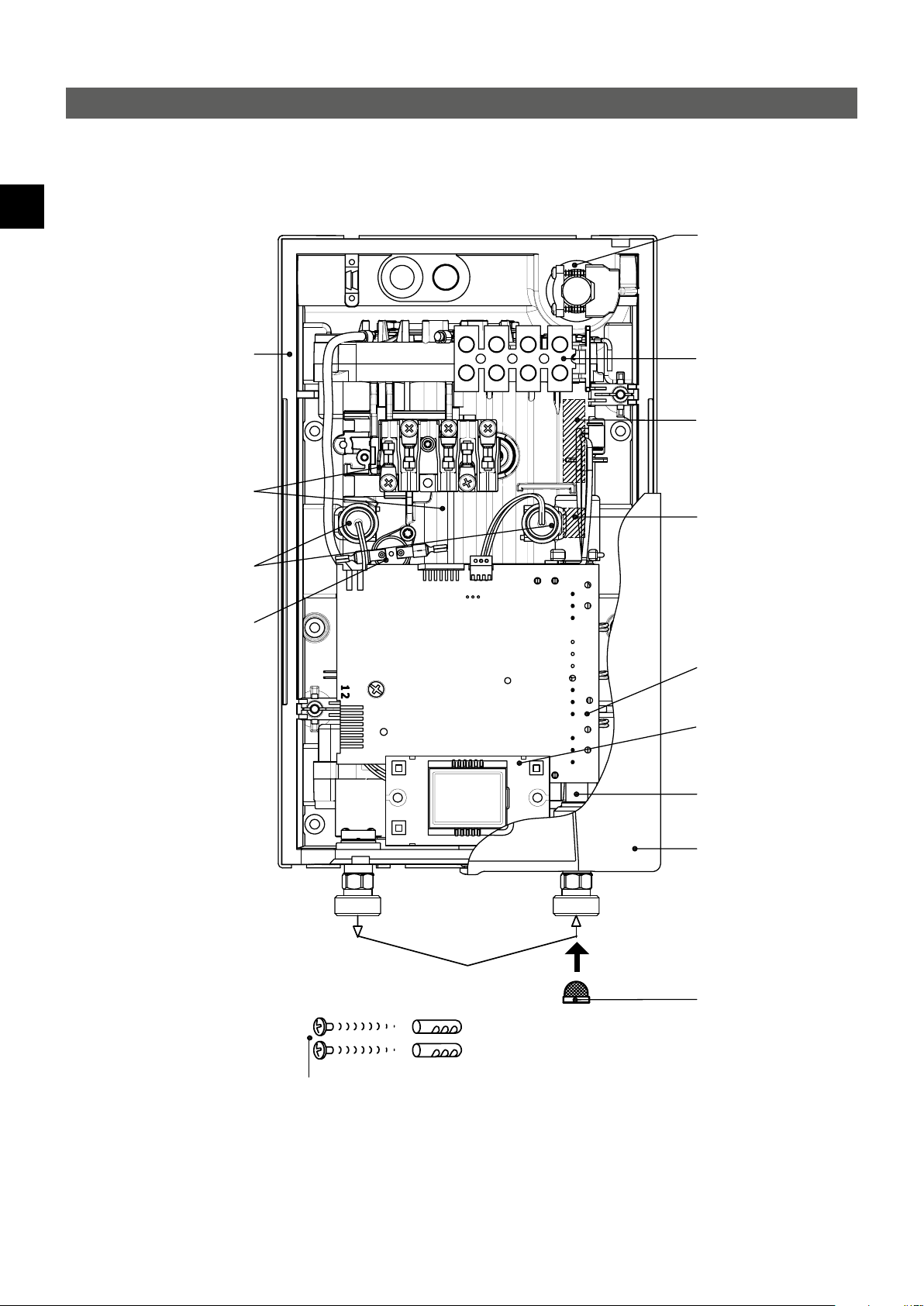

Bei Ersatzteilbestellungen stets Gerätetyp und Seriennummer angeben!
Geräteunterteil
Heizelement mit SDB
Temperaturfühler Set
Anschlussklemme
Durchflussgeber
Einlaufrohr
Schrauben und Dübel
Elektronik
Rückflussverhinderer
Durchführungstülle
Kalt- und Warmwasser-Anschlussstück
Temperaturbegrenzer STB
Bedienfeld
Filtersieb

4
DE
CEX ELECTRONIC MPS®
Typ CEXELECTRONIC MPS®
Energieeffizienzklasse A *)
Nennleistung (Nennstrom) 11 / 13,5kW (16 / 19,5 A)
Gewählte Leistung (Gewählter Strom) 11kW (16A) 13,5kW (19,5A)
Elektroanschluss 3~/PE 380..415 V AC
Leiterquerschnitt, mindestens 1,5mm22,5 mm2
Warmwasserleistung (l/min)
max. bei ∆t = 33K 4,8 5,8 1)
Nenninhalt 0,3l
Nennüberdruck 1,0MPa (10bar)
Anschlussart druckfest / drucklos
Heizsystem Blankdraht-Heizsystem IES®
Einsatzbereich bei 15°C:
spez. Wasserwiderstand
spez. elektr. Leitfähigkeit
≥ 1000 Ωcm
≤ 100mS/m
Zulauftemperatur ≤ 70°C
Einschalt- – max. Durchfluss 2,0 – 5,0l/min 2)
Druckverlust 0,2bar bei 2,5 l/min 1,3bar bei 9,0 l/min 3)
Temperatureinstellbereich 20°C – 60°C
Wasseranschluss G½"
Gewicht (mit Wasserfüllung) 2,7kg
Schutzklasse nach VDE I
Schutzart / Sicherheit IP25
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013
1) Mischwasser
2) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
3) Ohne Durchflussmengenregler
2. Technische Daten
3. Abmessungen
108
37
312
100
177
108
37
312
100
177
Maßangaben in mm

CLAGE
5
DE
4. Installationsbeispiel
0
MADEIN GERMANY
MADEIN GERMANY
MADEIN GERMANY
177
294
100
Empfohlene Handbrause:
CXH (Art.Nr. 0300-0086)
Wandmischbatterie:Versorgung eines Ausgussbeckens Aufputz-Installation: Versorgung einer Zapfstelle
Aufputz-Installation: Versorgung mehrerer Zapfstellen
Oberkante Duschkabine ca. 1950
Waschbeckenoberkante ca. 850
Unterkante Gerät ca. 1200
Maßangaben in mm (Beispielinstallation)

6
DE
CEX ELECTRONIC MPS®
5. Installation
Zu beachten sind:
• VDE 0100
• EN 806
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Die ausschließliche Verwendung von geeignetem und unbeschädigtem
Werkzeug
1. Wasserzuleitungen vor der Installation gründlich durchspülen, um Schmutz aus den
Leitungen zu entfernen.
2. Gerät an die Wand halten;dann oben und unten, rechts und links an den kleinen
Aussparungen an der Gehäusekante die Bohrlinien markieren (siehe Bild unten).
Optional können Sie die Montageschablone auf den heraustrennbaren Innenseiten
dieser Anleitung verwenden.
3. Die Markierungen oben und unten vertikal miteinander verbinden (A–A).
4. Die Markierungen rechts und links horizontal miteinander verbinden (B–B).
5. Die Schnittpunkte dieser Linien sind die Bohrpunkte.
6. Mit einem 6mm-Bohrer die Löcher bohren. Mitgelieferte Dübel und Schrauben ein-
setzen. Die Schrauben müssen 5mm vorstehen.
7. Gerät in die rückseitigen Aufhängungsöffnungen einhängen undsanft herunter-
drücken bis es einrastet.
1. Die Wasseranschlussleitungen an die Wasseranschlüsse des Gerätes anschließen.
Dazu ½Zoll-Dichtungen verwenden.
2. Das zugehörige Warmwasserzapfventil mehrfach öffnen und schließen bis keine
Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
Gerät befestigen
Gerät montieren
Montageort
• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost aus-
gesetzt werden.
• Das Gerät ist für die Wandmontage vorgesehen und muss senkrecht mit unten lie-
genden Wasseranschlüssen installiert werden.
• Das Gerät entspricht der Schutzart IP25.
• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer
und Zapfstelle möglichst gering sein.
• Für Wartungsarbeiten sollte in der Zuleitung ein Absperrventil installiert werden.
Das Gerät muss für Wartungszwecke zugänglich sein.
• Es können Wasserleitungen aus Kupfer oder Stahl eingesetzt werden.
Kunststoffrohre dürfen nur verwendet werden, wenn diese DIN16893 Reihe2 ent-
sprechen. Die Warmwasserleitungen müssen wärmegedämmt sein.
• Der spezifische Widerstand des Wassers muss bei 15°C mindestens 1000 Ω
cm betragen. Der spezifische Widerstand des Wassers kann bei Ihrem Wasser-
versorgungsunternehmen erfragt werden.
263
179
140
41
84
26
140 77
96
28
37
26

CLAGE
7
DE
Lastabwurfrelais
Beim Anschluss weiterer Drehstromgeräte empfehlen wir die Verwendung des CLAGE
Lastabwurfrelais für elektronische Durchlauferhitzer (CLAGE Art.Nr. 82250). Das Relais
wird an den Außenleiter L2angeschlossen. Dazu muss am Gerät eine besondere
Betriebsart gewählt werden.
LCD Beschreibung
0 Betrieb ohne Lastabwurfrelais, Werkseinstellung
1 Betrieb mit normalem Lastabwurfrelais
2 Betrieb mit empfindlichem Lastabwurfrelais
Drücken Sie zum
Ändern der Betriebsart gleichzeitig die Tasten
, , und und
warten, bis der gewünschte Wert (0, 1 oder 2) im Display erscheint, dann Tasten los-
lassen. Zunächst ist die Betriebsart 1 zu wählen und die Funktion des Lastabwurfrelais
bei kleiner Geräteleistung (35 Grad Sollwert und geringer Wassermenge) zu prüfen.
Kommt es zu einem Flackern des Abwurfrelais, so muss die Betriebsart 2 gewählt wer-
den.

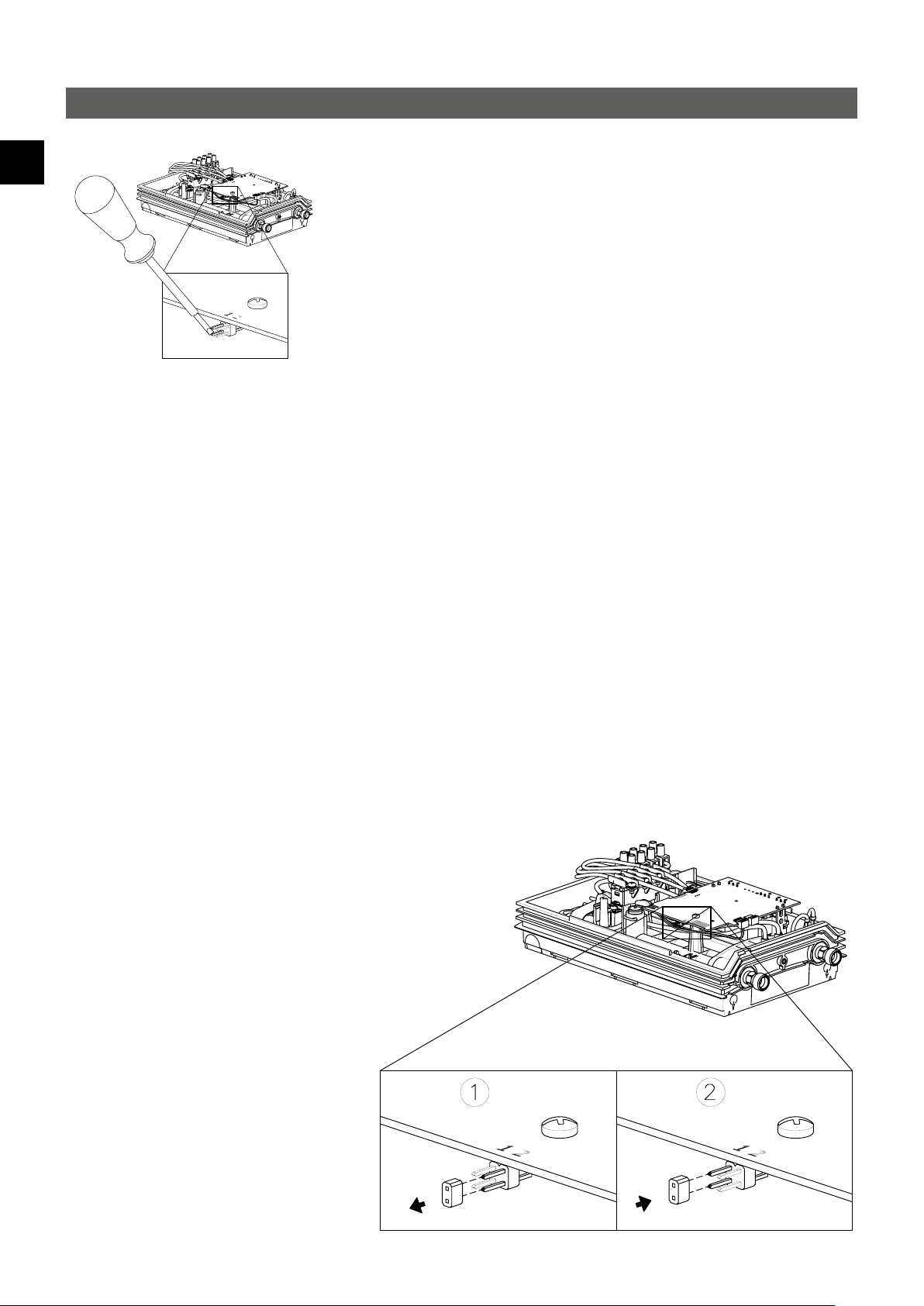

Elektroanschluss herstellen
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz,
dass die Stromversorgung ausgeschaltet ist!
Elektroanschluss mit Wandanschlussdose
Das Gerät ist über die vorhandene Anschlussleitung an eine Geräteanschlussdose
anzuschließen. Bei Bedarf brechen Sie dazu eine der drei Kabeldurchführungen (rechts,
links oder oben am Gerät) aus.
6. Elektroanschluss
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
• Gerät an den Schutzleiter anschließen!
Schaltplan
21
4
5
3
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Klemmleiste
5. Sicherheitstemperaturbegrenzer STB
• Das Gerät muss dauerhaft an fest verlegte Leitungen angeschlossen werden. Das
Gerät muss an den Schutzleiter angeschlossen werden. Maximaler Kabelquerschnitt
6mm2.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und
dürfen nach der Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontaktöffnungs-
weite von mindestens 3mm pro Pol vorzusehen (z.B. über Sicherungen).
• Zur Absicherung des Gerätes ist ein Sicherungselement für Leitungsschutz mit
einem dem Gerätenennstrom angepassten Auslösestrom zu montieren.
Bauliche Voraussetzungen

8
DE
CEX ELECTRONIC MPS®
6. Elektroanschluss
Sollte aufgrund örtlicher Voraussetzungen nur der Anschluss an einer fest verlegten
Leitung möglich sein, ist wie folgt vorzugehen.
1. Demontieren Sie die am Gerät vorhandene Anschlussleitung.
2. Manteln Sie die fest verlegte Leitung so ab, dass Sie das Kabel mit der
Ummantelung durch die Spritzwassertülle bis zur Zugentlastung in das Gerät ein-
führen können.
3. Führen Sie anschließend das Kabel so durch die Spritzwasserschutztülle in das
Gerät, dass der Mantel des Kabels sicher mit der Zugentlastung fixiert werden
kann. Bei Bedarf brechen Sie eine der drei Kabeldurchführungen (rechts, links oder
oben am Gerät) aus. Die Spritzwassertülle verhindert, dass Wasser entlang der
Anschlussleitung in das Gerät eindringen kann. Die Schutztülle muss verwendet
werden!
4. Montieren Sie die Zugentlastung. Die Zugentlastung muss verwendet werden!
5. Isolieren Sie die Kabel ab und schließen diese an die Anschlussklemmen gemäß des
abgebildeten Schaltplanes an. Das Gerät ist an den Schutzleiter anzuschließen.
6. Nach erfolgtem Elektroanschluss montieren Sie die Gerätehaube. Achten Sie dabei
darauf, dass kein Kabel zwischen Haube und Gehäuseunterteil eingeklemmt wird.
Alternative Elektroanschlussart:
Anschluss an fest verlegte Leitung

CLAGE
9
DE
MADE IN GERMANY
7. Erstinbetriebnahme
®
Multiple Power System:
Die Nennleistung (max. Leistungs-
aufnahme) kann bei der Installation
zwischen 11 und 13kW umgeschaltet
werden!
Vor dem elektrischen Anschluss die Wasserleitungen und das Gerät durch
mehrfaches, langsames Öffnen und Schließen des Warmwasserzapfventiles mit
Wasser füllen und so vollständig entlüften.
Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen
maximalen Durchfluss zu gewährleisten. Spülen Sie die Warmwasser- und die
Kaltwasserleitung mindestens für jeweils eine Minute.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation, wegen
Frostgefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wieder-
inbetriebnahme erneut entlüftet werden.
Lässt sich der Durchlauferhitzer nicht in Betrieb nehmen, prüfen Sie, ob der
Sicherheitstemperaturbegrenzer (STB) oder der Sicherheitsdruckbegrenzer (SDB) durch
den Transport ausgelöst hat. Ggf. Sicherheitsschalter zurücksetzen.
Leistungsumschaltung
Darf nur durch autorisierten Fachmann erfolgen, sonst erlischt die Garantie!
Beim ersten Einschalten der Versorgungsspannung muss die maximale Geräteleistung
eingestellt werden. Das Gerät stellt erst nach dem Einstellen der Geräteleistung die
normale Funktion zur Verfügung.
Die maximal mögliche Leistung ist abhängig von der Installationsumgebung. Beachten
Sie unbedingt die Angaben in der Tabelle mit den technischen Daten, insbesondere
den notwendigen Querschnitt der elektrischen Anschlussleitung und die Absicherung.
Beachten Sie zusätzlich die Vorgaben der DIN VDE 0100.
1. Stromzufuhr zum Gerät einschalten. Es erscheint die Leistungsanzeige.
2. Beim ersten Einschalten der Versorgungsspannung blinkt in der Anzeige der Wert
»11«. Falls nicht, lesen Sie bitte den Hinweis»Erneute Inbetriebnahme«
3. Mit den Pfeiltasten und die maximale Geräteleistung in Abhängigkeit der
Installationsumgebung einstellen: 11 oder 13kW.
4. Mit der Taste die Einstellung bestätigen. Das Gerät nimmt seinen Betrieb auf.
5. Auf dem Typenschild die eingestellte Leistung kennzeichnen.
6. Öffnen Sie das Warmwasserzapfventil. Überprüfen Sie die Funktion des Durch-
lauferhitzers.
7. Nach dem Einstellen der maximalen Geräteleistung wird die Wasserheizung nach
ca. 10-30Sekunden kontinuierlichen Wasserflusses aktiviert.
8. Machen Sie den Benutzer mit dem Gebrauch vertraut und übergeben Sie ihm die
Gebrauchsanleitung.
9. Füllen Sie die Registrierkarte aus und senden diese an den Werkskundendienst oder
registrieren Sie Ihr Gerät online.

10
DE
CEX ELECTRONIC MPS®
Wenn der Durchlauferhitzer eine Dusche mit Wasser versorgt, muss die Wasser-
temperatur auf 55°C begrenzt werden. Der Parameter »Temperaturlimit« (»tL«) im
Service-Menü ist nach Rücksprache mit dem Kunden auf maximal 55°C einzustellen
und das Sperr-Level zu aktivieren.
Bei Betrieb mit vorgewärmten Wasser muss auch dessen Temperatur bauseits auf 55°C
begrenzt werden.
7. Erstinbetriebnahme
Wird das Gerät nach der Erstinstallation unter einer anderen Installationsumgebung
abermals in Betrieb genommen, so kann es notwendig werden, die maximale Geräte-
leistung zu ändern. Durch kurzzeitiges Überbrücken der beiden Stifte (siehe Bild) z.B.
mit einem isolierten Schraubendreher (EN 60900) geht das Gerät in den Ausliefer-
zustand zurück. Alle Parameter werden auf Werkseinstellung gesetzt und die Heizung
wird gesperrt.
In der Anzeige blinkt»11«, bis die maximale Geräteleistung eingestellt wurde. Dieser
Zustand bleibt beim Aus- und Einschalten der Versorgungsspannung erhalten.
Duschanwendung
Erneute Inbetriebnahme
Der Umfang der Bedienung des Gerätes kann eingeschränkt werden. Die Konfiguration
erfolgt über das Service-Menü.
Aktivierung der Sperrfunktion
1. Gewünschten Sperr-Level im »Service-Menü«einstellen (siehe Kapitel »Service-
Menü« in dieser Anleitung).
2. Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen).
3. Brücke auf der Leistungselektronik von Pin 2 auf Pin 1 umstecken (siehe Bild).
4. Gerät wieder in Betrieb nehmen.
Deaktivieren der Sperrfunktion
1. Gerät vom Netz trennen (Sicherungen ausschalten).
2. Brücke von Pin 1 auf Pin 2 stecken.
3. Gerät wieder in Betrieb nehmen.
Sperr-Level

CLAGE
11
DE
Das Service-Menü gibt eine Übersicht über Systemparameter und dient zur
Diagnose.
Zum Aktivieren des Menüs drücken Sie bitte die Tasten und für mindes-
tens 2Sekunden, in der Anzeige erscheint»FL« und ein blinkender Punkt. Mit den
Pfeiltasten und können Sie zwischen den einzelnen Menüpunkten umschalten.
Um den Wert des aktuell gewählten Menüpunktes zu sehen, drücken Sie die Taste
. Die Anzeige zeigt den Wert dann blinkend an. (Bei einigen Menüpunkten können
Sie mit den Pfeiltasten und zwischen den einzelnen Werten wechseln.) Erneutes
Drücken der Taste wechselt zurück in das Auswahlmenü. Mit der Taste gelangen
Sie wieder in die Normalanzeige (Sollwert). Nach zwei Minuten ohne Tastendruck wird
automatisch auf die normale Anzeige zurückgeschaltet.
Die Menüpunkte im Einzelnen:
»FL«: Fluss
Anzeige des aktuellen Durchflusses in l/min.
»Po«: Leistung
Anzeige der aktuellen Leistungsaufnahme in kW
»t1«: Temp in
Anzeige der Einlauftemperatur in °C.
»t2«: Temp out
Anzeige der Auslauftemperatur in °C.
»CA«: Kontrollwert
Anzeige des Kontrollwertes des Reglers. Normaler Anzeigebereich: 40 – 60.
»PL«: Geräteleistung
Anzeige der aktuell eingestellten maximalen Geräteleistung in kW.
»Er«: Diagnose
Anzeige der letzten zehn Diagnosemeldungen.
Der erste Wert nach Drücken der Taste zeigt den aktuellen Fehlercode an (siehe
»Kurzdiagnose für den Fachmann« in der Gerätehaube). Durch Drücken der Pfeiltasten
und können nacheinander die letzten zehn Fehlercodes chronologisch angezeigt
werden. Die Anzeige blinkt dabei abwechselnd jeweils mit der Fehlernummer von »0«
bis »9«und dem dazugehörigen Fehler. Der zuletzt aufgetretene Fehler wird immer an
Position»0« eingetragen und die vorhergehenden jeweils um eine Position nach hinten
geschoben.
»LL«: Sperr-Level
Der Umfang der Gerätebedienung kann eingeschränkt werden.
Einstellungsoptionen:
»0« keine Einschränkungen (Werkseinstellung)
»1« Werk-Reset über Taste (Countdown) nicht möglich, Parameter im Service-Menü
können eingesehen, aber nicht geändert werden
»2« wie 1, zusätzlich kann das Service-Menü nicht aufgerufen werden
»3« wie 2, zusätzlich Sollwertspeicher 1 und 2 nicht änderbar
»4« wie 3, zusätzlich Sollwert nicht änderbar
Hinweis: Sobald als Einstellung »1«,»2«, »3« oder»4« ausgewählt wurde, können
keine Systemparameter mehr im Service-Menü verändert werden!
Um wieder Systemparameter verändern zu können, muss die Brücke auf der
Leistungselektronik entfernt werden, so wie im Kapitel »Erstinbetriebnahme«
8. Service-Menü

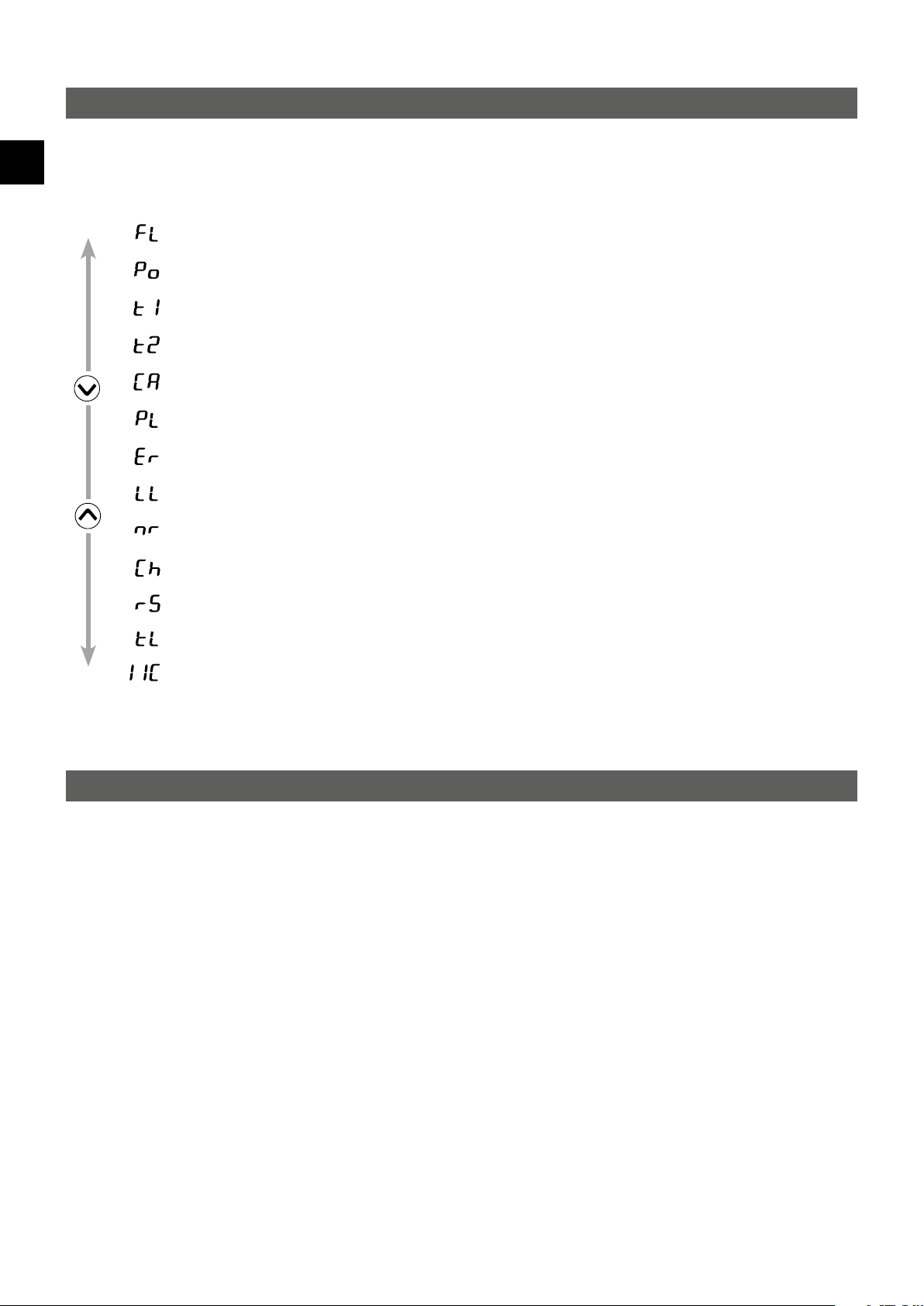

Menüpunkt-Reihenfolge
»Service-Menü«:
Fluss
Leistung
Temp in
Temp out
Kontrollwert
Geräteleistung
Diagnose
Sperr-Level
Software-Version
Funkkanal
Empfangsleistung
Temperaturlimit
Signal
2
8
4
7
5
3
6
9
+
1
Service-Menü ansehen
Anzeige blinkt
Drücken
≥ 2 sek

12
DE
CEX ELECTRONIC MPS®
unter dem Punkt »Deaktivieren der Sperrfunktion« beschrieben.
»nr«: Software Version
Anzeige der aktuellen Softwareversion.
»Ch«: Funkkanal
(nur mit Funkmodul)
Anzeige des aktuellen Funkkanals von Durchlauferhitzer und Fernbedienung
»rS«: Empfangsleistung
(nur mit Funkmodul)
Anzeige der aktuellen Signalqualität der Funkverbindung in Prozent. Je nach
Entfernung der Fernbedienung vom Durchlauferhitzer variiert der Wert zwischen 10%
und 100%.
»tL«: Temperaturlimit
Die maximale Temperatur des Gerätes kann auf einen beliebigen Wert innerhalb des
Temperatureinstellbereiches reduziert werden.
Um die Begrenzung zu aktivieren, muss das Sperr-Level durch Aufstecken der Brücke
aktiviert werden.
»IIC«: Signal
Anzeige der Verbindungsqualität bei Anschluss eines Diagnosedisplays.
8. Service-Menü
9. Umwelt und Recycling
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Kompo-
nenten hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am
Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie
dieses Gerät daher zu einer der kommunalen Sammelstellen, die Elektronikschrott ent-
gegennehmen. Diese ordnungsgemäße Entsorgung dient dem Umweltschutz und ver-
hindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer
unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könn-
ten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof
erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem
Händler oder Lieferanten in Kontakt. Diese halten weitere Informationen für Sie bereit.
Menüpunkt-Reihenfolge
»Service-Menü«:
Fluss
Leistung
Temp in
Temp out
Kontrollwert
Geräteleistung
Diagnose
Sperr-Level
Software-Version
Funkkanal
Empfangsleistung
Temperaturlimit
Signal

CLAGE
13
EN
Contents
The alignment template is located on the pull-out pages in the middle of this manual.
1. Overview ....................................................................................................14
2. Technical specifications.........................................................................................15
3. Dimensions ..................................................................................................15
4. Typical installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
5. Installation...................................................................................................17
Installation site ...............................................................................................17
Mounting the appliance ........................................................................................17
Installing the appliance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
6. Electrical connection ...........................................................................................18
Wiring diagram ...............................................................................................18
Structural prerequisites.........................................................................................18
Load shedding relay ...........................................................................................18
Electrical connection ...........................................................................................18
Electrical connection with pre-installed power cable.................................................................18
Electrical installation to a permanent connection ...................................................................19
7. Initial operation...............................................................................................20
Selection of power rating .......................................................................................20
Reinstallation.................................................................................................21
Shower application ............................................................................................21
Lock level ....................................................................................................21
8. Service menu .................................................................................................22
9. Environment and recycling......................................................................................23
Note: Carefully read the enclosed safety instructions through in full before the appliance is
installed and put into service and follow them in the further steps!

14
EN
CEX ELECTRONIC MPS®
1. Overview
When ordering spare parts, please always specify the appliance model and serial number.
Bottom part
Heating element with SDB
Temperature sensor set
Connecting terminal
Flow sensor
Inlet pipe
Screws and dowels
Electronic
Non-return valve
Grommet
Hot and cold water connection
Safety thermal cut-out STB
Control panel
Hood
Filter

CLAGE
15
EN
Model CEXELECTRONIC MPS®
Energy efficiency class A *)
Rated capacity (Rated current) 11 / 13,5kW (16 / 19,5 A)
Chosen capacity (Chosen current) 11kW (16 A) 13,5kW (19,5 A)
Electrical connection 3~/ PE 380..415V AC
Min. required cable size 1,5mm22,5 mm2
Hot water (l/min)
max. at ∆t = 33K 4,8 5,8 1)
Rated volume 0,3l
Rated pressure 1.0MPa (10bar)
Connecting type pressure resistant / pressureless
Heating system bare wire heating system IES®
Required spec. water
resistance @ 15 °C
Spec. electrical conductivity
≥ 1000Ωcm
≤ 100mS/m
Inlet temperature ≤ 70°C
Flow rate to switch on – max. flow rate 2,0 – 5,0l/min 2)
Pressure loss 0,2bar at 2,5 l/min 1,3bar at 9,0 l/min 3)
Temperature choice 20°C – 60°C
Water connection G½"
Weight (when filled w. water) 2,7kg
VDE class of protection I
Type of protection / safety IP25
*) The declaration complies with the EU regulation No812/2013
1) Mixed water
2) Flow rate limited to achieve optimum temperature rise
3) Without flow regulator
2. Technical specifications
3. Dimensions
108
37
312
100
177
108
37
312
100
177
Dimensions in mm

16
EN
CEX ELECTRONIC MPS®
4. Typical installation
0
MADEIN GERMANY
MADEIN GERMANY
MADEIN GERMANY
177
294
100
Recommended handset:
CXH (art.no. 0300-0086)
Wall mounted mixer: Supply for one sink Direct connection: Supply for one outlet
Direct connection: Supply for multiple outlets
Top edge of shower cabin approx. 1950
Top edge of handwash basin approx. 850
Bottom edge of application approx. 1200
Dimensions in mm (installation example)

CLAGE
17
EN
Dimensions in mm (installation example)
5. Installation
The following regulations must be observed:
• VDE 0100
• EN 806
• Installation must comply with all statutory regulations, as well as those of the
local electricity and water supply companies.
• The rating plate and technical specifications
• Only intact and appropriate tools must be used
1. Thoroughly rinse the water supply pipes before installation to remove soiling from
the pipes.
2. Hold the appliance on the wall, and mark the drill lines at top and bottom, right and
left, corresponding to the small notches at the edge of the appliance hood (see bot-
tom figure). The alignment template (located on the pull-out pages in the middle of
this manual) may be used for this purpose alternatively.
3. Connect the top and bottom marks vertically with each other (A–A).
4. Connect the right and left marks horizontally with each other (B–B).
5. The intersections of these lines are the drill points.
6. Drill the holes using a 6mm drill. Insert the included dowels and screws. The screws
have to protrude 5mm.
7. Hang up the appliance into the rear hanging openings until it clicks into place.
1. Attach the water connection pipes with to the appliance’s water connection. Use the
½inch seals.
2. Open and close the hot water tap until no more air emerges from the pipe and all
air has been eliminated from the water heater.
Mounting the appliance
Installing the appliance
263
179
140
41
84
26
140 77
96
28
37
26
Installation site
• Appliance must only be installed in frost-free rooms. Never expose appliance to
frost.
• The Appliance is designed for wall mounted installation and has to be installed with
water connectors downward.
• The appliance complies with protect-ion type IP25.
• In order to avoid thermal losses, the distance between the instantaneous water
heater and the tapping point should be as small as possible.
• For maintenance work, a shut-off valve should be installed in the supply line. The
appliance must be accessible for maintenance work.
• Copper or steel connecting pipes may be used. Plastic pipes may only be used if
they conform to DIN16893, Series 2. The hot water pipes must be thermally insu-
lated.
• The specific resistance of the water must be at least 1000 Ω cm at 15 °C. The spe-
cific resistance can be asked for with your water distribution company.

18
EN
CEX ELECTRONIC MPS®
Load shedding relay
If further three-phase appliances are connected, we recommend the use of a CLAGE
load shedding relay (art. no. 82250).The relay can be connected to phase conductor L2 .
A special operating mode must be selected on the appliance for this purpose.
LCD Description
0 Operation without load shedding, manufacturer‘s setting
1 Operation with normal load shedding relay
2 Operation with sensitive load shedding relay
To change the operating mode, press the three keys
,, and simultaneously
and wait until the desired mode (0, 1 or 2) is shown on the display, then release the
keys. Operating mode 1 must be selected first, thus to check the correct operation of
the load shedding relay at low appliance output (35 degree setpoint and low water
flow rate). Mode 2 must be selected if the load shedding relay flickers.
Electrical connection
Check that the power supply is switched off prior to electrical connection!
Electrical connection with pre-installed power cable
The appliance is to be connected with the pre-installed power cable to a terminal box.
If necessary, use one of the three predetermined breaking points for the cable entry (at
the right, left or top).
6. Electrical connection
Only by a specialist!
Please observe:
• VDE 0100
• The installation must comply with current IEC and national local regulations or
any particular regulations, specified by the local electricity supply company
• The rating plate and technical specifications
• The unit must be earthed!
Wiring diagram
21
4
5
3
1. Electronic circuitry
2. Heating element
3. Safety pressure cut-out
4. Terminal strip
5. Safety thermal cut-out
• The appliance must be installed via a permanent connection. Heater must be
earthed! A maximum cable size must be observed: 6 mm2.
• The electric wiring should not be injured. After mounting, the wiring must not be
direct accessible.
• An all-pole disconnecting device (e.g. via fuses) with a contact opening width of at
least 3mm per pole should be provided at the installation end.
• To protect the appliance, a fuse element must be fitted with a tripping current com-
mensurate with the nominal current of the appliance.
Structural prerequisites

CLAGE
19
EN
If, in case of particular local circumstances, connecting to a permanent connection is
the only possibility, continue as follows.
1. Disassemble the pre-installed power cable.
2. Dismantle off the power cable so that you can insert the cable with the cladding
through the water splash protection sleeve up to the cord grip into the appliance.
3. Lead the cable through the water splash protection sleeve into the appliance so that
one can securely fix the cladding of the cable with the cord grip. If necessary, use
one of the three predetermined breaking points for the cable entry (at the right, left
or top). The protective sleeve prevents water from entering the appliance alongside
the connection line. The protection sleeve has to be used!
4. Mount the cord grip. The cord grip must be used!
5. Strip the cables and plug them in the connecting terminals according to the wiring
diagram. The appliance must be earthed.
6. After successful electrical connection, fit the hood of the unit. Make sure not to jam
any cables between the appliance hood and the base part of the appliance.
6. Electrical connection
Alternative:
Electrical installation to a permanent connection

20
EN
CEX ELECTRONIC MPS®
MADE IN GERMANY
7. Initial operation
®
Multiple Power System:
The rated capacity (max. power con-
sumption) is 11kW / 400V and can be
changed internally to 13.5kW.
Before making the electrical connection, fill the mains and the appliance with
water by carefully opening and closing the hot water tap in order to vent com-
pletely.
To ensure a maximum flow, remove any existing aerator from the faucet. Flush
the warm and cold water pipes each at least for one minute.
After every draining (e.g. after work on the plumbing system or following repairs
to the appliance), the heater must be re-vented in this way before starting it up
again.
If the water heater cannot be put into operation, the temperature cut-out or the pres-
sure cut-out may have tripped during transport. If necessary, reset the cut-out.
Selection of power rating
Only by authorised specialist, otherwise lapse of guarantee!
Upon first connection of the appliance to the supply voltage, select the maximum
power rating. Only after having set the power rating, the heater provides its standard
operation mode.
The maximum allowable power rating at installation site depends on the local situa-
tion. It is imperative to observe all data shown in the table “Technical specifications“,
in particular the required cable size and fuse protection for the electrical connection.
Moreover, the electrical installation must comply with the statutory regulations of the
respective country and those of the local electricity supply company (Germany: DIN
VDE 0100).
1. Switch on the power supply to the appliance. The digital display on the appliance
must light up.
2. When switching on the supply voltage for the first time, the value “11” flashes in the
display. If not, please carefully read the note “Reinstallation”.
3. Select the maximum allowable power rating depending on the local situation via
the up and down arrow keys: 11 or 13kW.
4. Press key to confirm the setting. The appliance starts operating.
5. Mark the set power rating on the rating plate.
6. Open the hot water tap. Check the function of the appliance.
7. After having set the maximum allowable power rating, the heating element will be
activated after approx. 10-30seconds of water flow.
8. Explain the user how the instantaneous water heater works and hand over the
operating instructions.
9. Fill in the guarantee registration card and send it to the after-sales service or use the
online registration.
