clage DX 18 User manual

Durchlauferhitzer DX 18..27 Instantaneous water heater
Montage- und Gebrauchsanleitung
Installation and operating instructions
Die Montage (Wasser- und Elektroinstallation), erste Inbetriebnahme
sowie die Wartung dieses Gerätes dürfen nur durch einen zugelassenen Fachmann
entsprechend dieserAnleitung vorgenommen werden!
Mounting (water and electrical installation), initial operation and maintenance
of this appliance must only be conducted by an authorised professional
according to these instructions!
D
GB

D
GB
DX 18..27

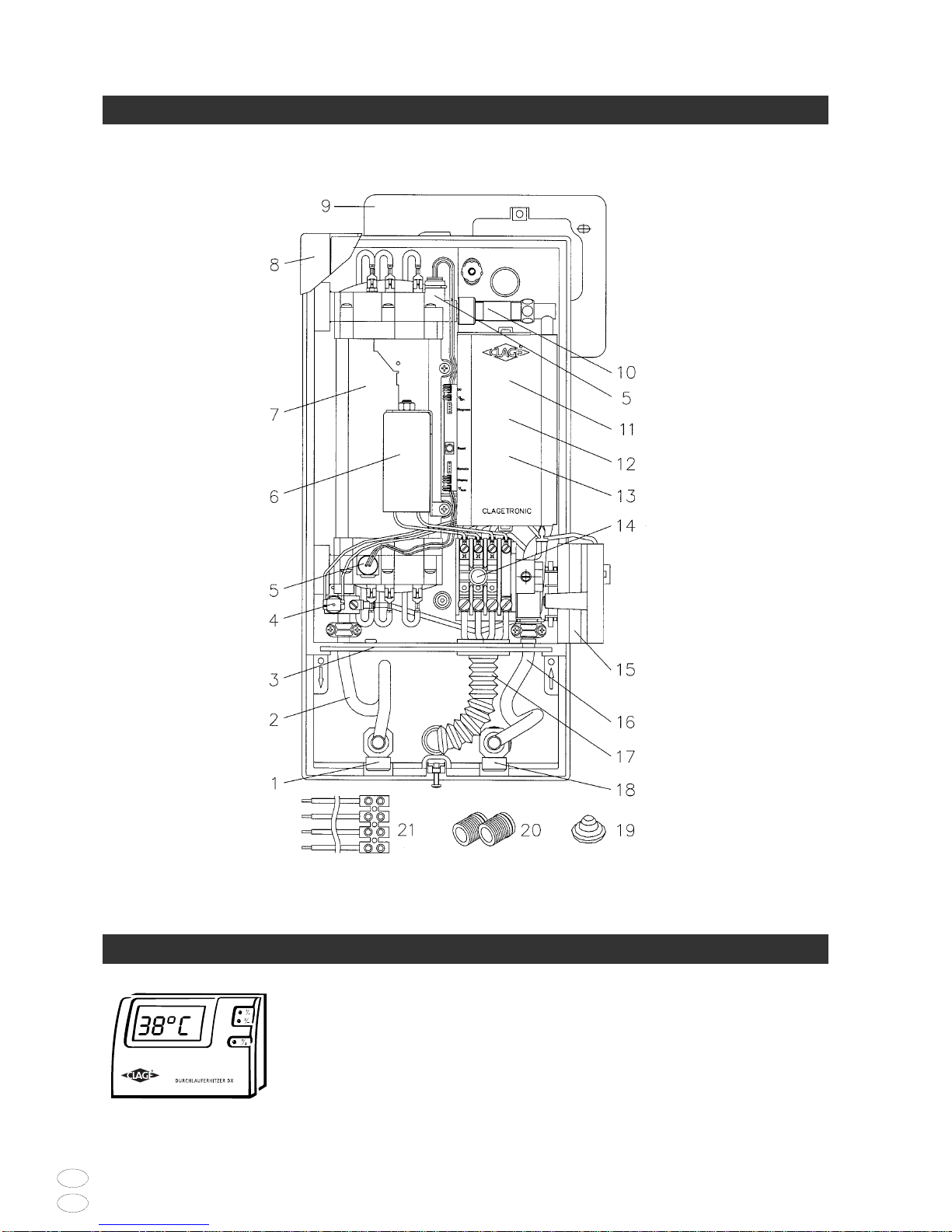

1Übersichtsdarstellung Overview
Bei Bestellungen stets Gerätetyp und
Seriennummer angeben!
FDX Modul + Steuerleitung
zur Fernbedienung 3200 32200
Das Modul zur Fernbedienung FDX ist mit
Steuerleitung nachrüstbar und ermöglicht die
problemlose Bedienung des Gerätes auch bei
verstecktem Montageort (z.B. Einbauschrank)
DX Lastabwurfrelais 82250
für elektronische Durchlauferhitzer
FDX module and control lead
or remote control 3200 32200
The remote control FDX is avaiable as an accessory
to enable easy operation of the appliance when it
is installed in a concealed location (e.g.a built-in
cupboard).
DX load shedding relay 82250
for electronic instantaneous water heater
When ordering,pls always specify the
appliance model and serial number.
8Haube / Hood
82001
4Sicherheitstemperatur-
begrenzer / safety
thermal cut-out 82100
3Zwischenwand /
intermediate panel
82090
2Auslaufrohr / hot water pipe
82131
1Warmwasseranschlussstück
hot water connection
82085
20 1/2“ Einschraubnippel /
screw-in nipple 82110
21 Kabelsatz / set of
wiring 82190
7Heizpatrone komplett /
heating element,cpl.
82337 5Thermofühler / thermal sensor
82012
5Thermofühler / thermal sensor
82012
6Kondensator / capacitor
82140
11 Elektronikabdeckung /
electronic circuitry cover
82030
12 CPU Platine / CPU board
für DX 18:82036
für DX 21:82037
für DX 24:82038
für DX 27: 82039
14 Sicherheitsdruckbegrenzer /
Safety pressure limiter
82230
18 Kaltwasseranschlussstück
Cold water connection
82074
19 Durchführungstülle / cable seal
82180
10 Durchflussgeber / flow sensor
82026
9Wandhalter / heater carrier
82120
17 Spritzwasserschutztülle / water
splash protection sleeve 82060
16 Einlaufrohr / water inlet pipe
82132
15 Bedienelement / PC board support
82050
13 Leistungsteil / LT board
82360
2Zubehör (nicht im Lieferumfang enthalten) Accessories (not included)
2

3
CLAGE
D
GB
3Umwelt und Recycling Envirement and Recycling
Inhaltsverzeichnis Contents
DGB
CLAGE denkt auch bei der
Verpackung an den Umweltschutz.
Durch saubereTrennung der
Materialien können auch Sie
mithelfen, die Umwelt weiter zu
entlasten.
•DieVerpackung wird als wirksamer
Schutz der Bauteile auf demTransport
benötigt.Sie ist aus umweltverträg-
licher, wiederverwertbarerWellpappe
hergestellt.Schützende Kunststoff-
materialien sind aus Polyethylen (PE)
und können alsWertstoff wieder-
verwendet werden.
•Die Kunstoffteile des Gerätes sind
mit einer Materialkennzeichnung
versehen,um sie am Ende Ihrer
Lebensdauer getrennt derWieder-
verwertung zuzuführen.Die
erwähnten Materialien sindWertstoffe
und bei saubererTrennung zu 100%
recyclingfähig.
CLAGE is very conscious of
environmental protection, and this
extends to its packaging materials.
You can help the environment by
carefully segregating waste.
•The packaging is essential to protect
the components whilst in transit.It is
made from environmentally-friendly,
re-usable corrugated cardboard.The
plastic bags are made of recyclable
polythene (PE).
•The plastic components of the
appliance are marked with a material
code so that they can be recycled at
the end of their useful life.These
valuable materials are 100 %
recyclable, provided they are correctly
segregated.
1. Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2. Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3. Protection of the envirement and recycling . . . . . . . 3
4. For your own safety. . . . . . . . . . . . . . . . . . . . . . . . . 4
5. Description of the appliance . . . . . . . . . . . . . . . . . . 5
6. Technical specifications . . . . . . . . . . . . . . . . . . . . . . 5
7. Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
8. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9. Direct connection. . . . . . . . . . . . . . . . . . . . . . . . . . . 9
10. Electrical connection . . . . . . . . . . . . . . . . . . . . . . . 10
11 Initial operation. . . . . . . . . . . . . . . . . . . . . . . . . . . 13
12. Cleaning and maintenance . . . . . . . . . . . . . . . . . . 13
13. How to use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
14. Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
15. Trouble-shooting and service . . . . . . . . . . . . . . . . . 19
16. Conditions of guarantee . . . . . . . . . . . . . . . . . . . . 19
1. Übersichtsdarstellung . . . . . . . . . . . . . . . . . . . . . . . 2
2. Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3. Umwelt und Recycling . . . . . . . . . . . . . . . . . . . . . . . 3
4. Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . 4
5. Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . 5
6. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
7. Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
8. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9. Direktzapfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
10. Elektro-Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . 10
11. Erstinbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . 13
12. Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . 13
13. Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
14. Wartungsarbeiten . . . . . . . . . . . . . . . . . . . . . . . . . 17
15. Selbsthilfe bei Problemen und Kundendienst . . . . . 18
16. Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . 18

DX 18..27
4 Sicherheitshinweise For your own safety
4
D
GB
Montage, erste Inbetriebnahme und
Wartung dieses Gerätes dürfen nur
durch einen anerkannten Fachhand-
werksbetrieb erfolgen, der dabei für
die Beachtung der bestehenden
Normen und Installationsvorschrif-
ten voll verantwortlich ist.
Wir übernehmen keine Haftung für
Schäden, die durch Nichtbeachtung
dieser Anleitung entstehen.
•Benutzen Sie das Gerät nur, nachdem
es korrekt installiert wurde und wenn
es sich in technisch einwandfreiem
Zustand befindet.
•Vor der ersten Inbetriebnahme sowie
nach jeder Entleerung (z.B.durch
Arbeiten in derWasserinstallation oder
wegen Frostgefahr oderWartung)
muss das Gerät gemäß den Hinweisen
auf Seite 16 entlüftet werden.
•Öffnen Sie niemals das Gerät,ohne
vorher die Stromzufuhr zum Gerät
dauerhaft unterbrochen zu haben.
•Nehmen Sie am Gerät oder an den
Elektro- undWasserleitungen keine
technischen Änderungen vor.
•Das Gerät ist nur für den Haus-
gebrauch und ähnliche Zwecke
innerhalb geschlossener und frostfreier
Räume geeignet und darf nur zum
Erwärmen vonTrinkwasser verwendet
werden.
•Beachten Sie, daßWassertemperaturen
über 43 °C besonders bei Kindern als
heiß empfunden werden und ein
Verbrennungsgefühl hervorrufen
können.Bedenken Sie,daß nach
längerer Durchlaufzeit auch die
Armaturen entsprechend heiß werden.
•Im Störungsfall schalten Sie sofort die
Sicherungen aus. Bei einer
Undichtigkeit am Gerät schließen Sie
sofort die Kaltwasserzuleitung.Lassen
Sie die Störung nur vomWerks-
kundendienst oder einem anerkannten
Fachhandwerksbetrieb beheben.
Installation, initial operation and
maintenance of this appliance must
only be conducted by an authorised
professional, who will then be
responsible for adherence to
applicable standards and installation
regulations.
We cannot be liable for any damages
caused by failure to observe these
instructions.
•Do not use the appliance until it has
been correctly installed and unless it is
in perfect working order.
•Before commissioning for the first time
and each time the appliance is
emptied (e.g. due to work on the
plumbing system,if there is a risk of
frost or in case of maintenance),the
appliance should be vented in
accordance with the instructions on
page 16.
•Do not remove the front cover under
any circumstances before switching off
the mains electrical supply to the unit.
•Never make technical modifications,
either to the appliance itself or the
electrical leads and water pipes.
•The appliance is only suitable for
domestic use and similar applications
inside closed,frost-free rooms, and
must only be used to heat drinking
water.
•Pay attention to the fact that water
temperatures in excess of 43 °C are
perceived as hot,especially by
children,and may cause a feeling of
burning.Please note that the fittings
may be very hot,when the appliance
has been in use for some time.
•In case of malfunction,disconnect the
fuses immediately.In case of leaks, cut
off the cold water supply immediately.
Repairs must only be carried out by
the customer service department or an
authorised professional.

CLAGE
D
GB

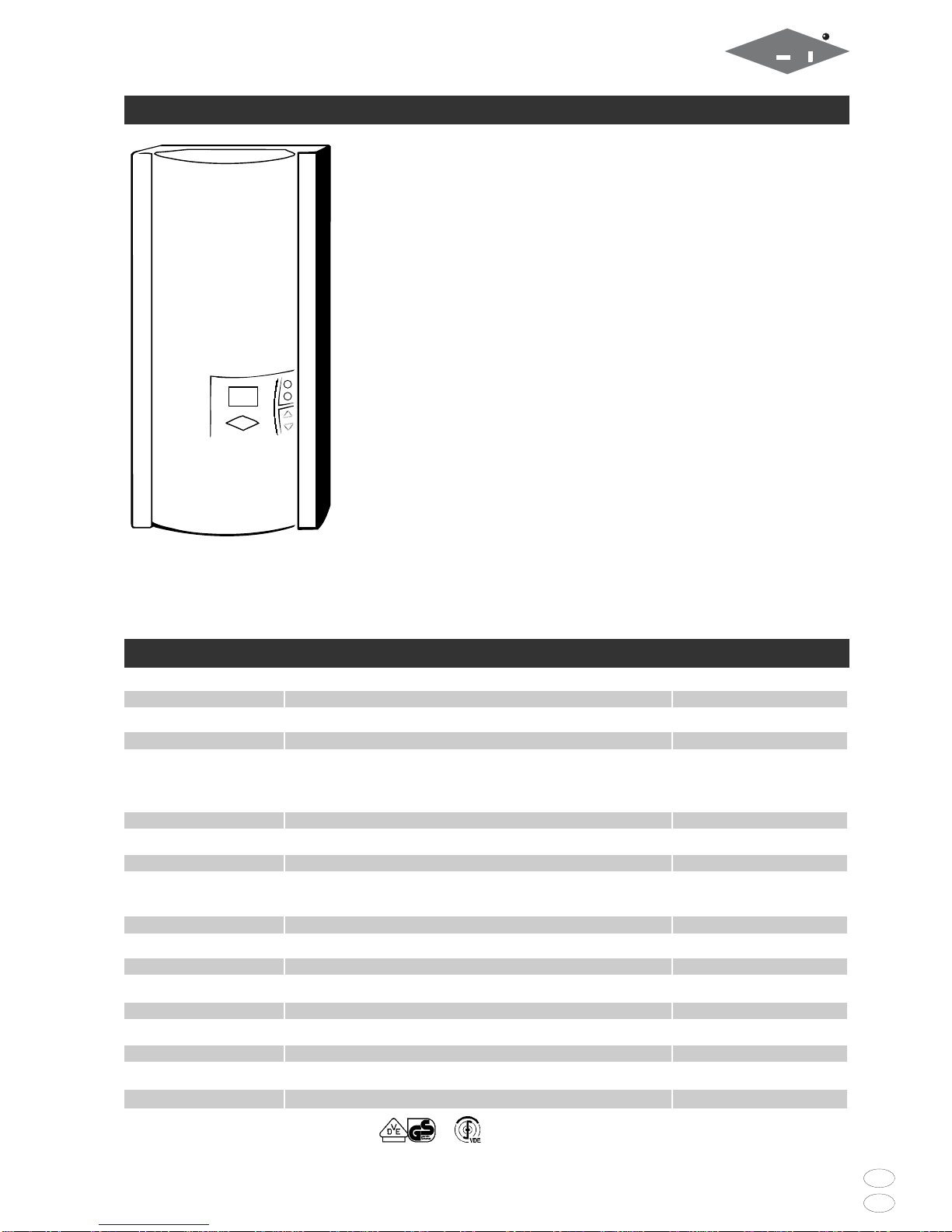

5Gerätebeschreibung Description of appliance
The instantaneous water heater DX is
a microprocessor-controled, pressure-
resistant water heater for a decentralised
water supply to one or more taps.
Its electronic control regulates its
power consumption as a function of
the selected outlet temperature, the
respective inlet temperature and the
flow rate, thus reaching the set
temperature exactly to the degree and
keeping the pressure constant in the
event of fluctuations.The required outlet
temperature can be entered on a keypad
within a range between 30 °C and 60 °C
and can be read off the digital display.
The inlet temperature may reach up to
50 °C,thus enabling operation of the
appliance as an after-heater in solar
installations.A remote control module,
FDX,is avaiable as an accessory to
enable easy operation of the appliance
when it is installed in a concealed
location (e.g. a built-in cupboard).
Typ DX 18 DX 21 DX 24 DX 27 Model
Bestell-Nr. 32118 32121 32124 32127 Article no.
Nennleistung / -strom 18 kW (26A) 21 kW (30A) 24 kW (35A) 27 kW (39A) Rated capacity / Rated current:
Warmwasserleistung Max.hot water (l/min) at:
Max.:bei ∆t = 28 K 9,2110,7112,0112,0 ∆t = 28 K
bei ∆t = 38 K (l/min) 6,8 7,9 9,0 10,2 ∆t = 38 K
Nenninhalt 0,3 l Rated volume (I)
Bauart geschlossen,1 MPa (10 bar) Nennüberdruck / Pressure type 1 MPa (10 bar) Type
Heizsystem Blankdraht / Bare-element Heating system
Einsatzbereich @ 15 °C: Required spec.water
spez.Wasserwiderstand ≥1.100 Ωcm resistance @ 15 °C
spez.elektr.Leitfähigkeit ≤90,9 mS/m Electrical conductivity
Einlauftemperatur ≤50 °C Inlet temperature
Elektroanschluss23/PE 400V AC Electrical connection2
Einschaltwassermenge 2,5 l/min Required l/min to switch on
Druckverlust 0,3 bar @ 2,5 l/min Pressure loss
Temperaturbereich 30 - 60 °C Temperatur range
Wasseranschluss G 1/2“ Water connection
Gewicht 4,1 kg Weight
Schutzklasse nachVDE I VDE class of protection
Schutzart / Sicherheit Type of protection / safety
1Mischwasser 2 Vorschriften in den
Versorgungsgebieten unterschiedlich
1mixed water 2 Regulations differ
from one supply area to another
6Technische Daten Technical specifications
Der Durchlauferhitzer DX ist ein
mikroprozessorgesteuerter, druckfester
Durchlauferhitzer zur dezentralen
Warmwasserbereitung an einer oder
mehreren Zapfstellen.
Die Elektronik regelt die Leistungs-
aufnahme inAbhängigkeit von der
gewähltenAuslauftemperatur,der
jeweiligen Einlauftemperatur und der
Durchflussmenge, um die eingestellte
Temperatur gradgenau zu erreichen und
bei Druckschwankungen konstant zu
halten.Die gewünschteAuslauftempera-
tur kann durchTastendruck zwischen
30 °C und 60 °C eingegeben und an der
digitalenAnzeige abgelesen werden.
Die Einlauftemperatur kann bis zu 50 °C
betragen,so daß auch der Betrieb zur
Nacherwärmung in Solaranlagen
möglich ist.Als Zubehör ist ein Modul
zur Fernbedienung, FDX,nachrüstbar,
das eine problemlose Bedienung des
Gerätes auch bei verstecktem Montage-
ort (z.B.Einbauschrank) ermöglicht.
5
IP25
Netzrück-
wirkungsfrei no retroactive effects on the mains

D
GB
DX 18..27
7Abmessungen Dimensions
6
Zu beachten sind:
•VDE 0100
•EN 806-2
•Bestimmungen der örtlichen
Energie- und Wasserversorgungs-
unternehmen
•Angaben auf Typenschild
•Technische Daten
Montageort
•Der Montageort muss stets frostfrei
sein.
•Das Gerät entspricht der Schutzart
IP25 und darf gemäßVDE 0100Teil
701 im Schutzbereich 1 installiert
werden.
•UmWärmeverluste zu vermeiden,
sollte die Entfernung zwischen
Durchlauferhitzer und Zapfstelle
möglichst gering sein.
•FürWartungsarbeiten sollte in der
Zuleitung einAbsperrventil installiert
werden.
•Es könnenWasserleitungen aus Kupfer
oder Stahl eingesetzt werden.
Kunstoffrohre dürfen nur verwendet
The following regulations must be
observed:
•EC or national regulations
(Germany:VDE 0100 and
EN 806-2)
•The regulations of the local power
and water supply utilities
•The specifications on the rating
plate
•Technical specifications
Installation site
•The installation site must be free from
frost at all times.
•The appliance complies with pro-
tection type IP25 and may therefore
be installed in protection zone 1
according to VDE 0100 part 701.
•In order to avoid thermal losses, the
distance between the instantaneous
water heater and the tapping point
should be as small as possible.
•For maintenance work,a shut-off
valve should be installed in the supply
line.
•Copper or steel connecting pipes may
be used.Plastic pipes may only be
used if they conform to
8Installation Installation

CLAGE
D
GB
8Installation (Fortsetzung) Installation (continuation)
werden,wenn diese DIN 16893 Reihe
2 entsprechen.DieWarmwasserleitun-
gen müssen wärmegedämmt sein.
•Der spezifischeWiderstand des
Wassers muss bei 15 °C mindestens
1100 Ωcm betragen.

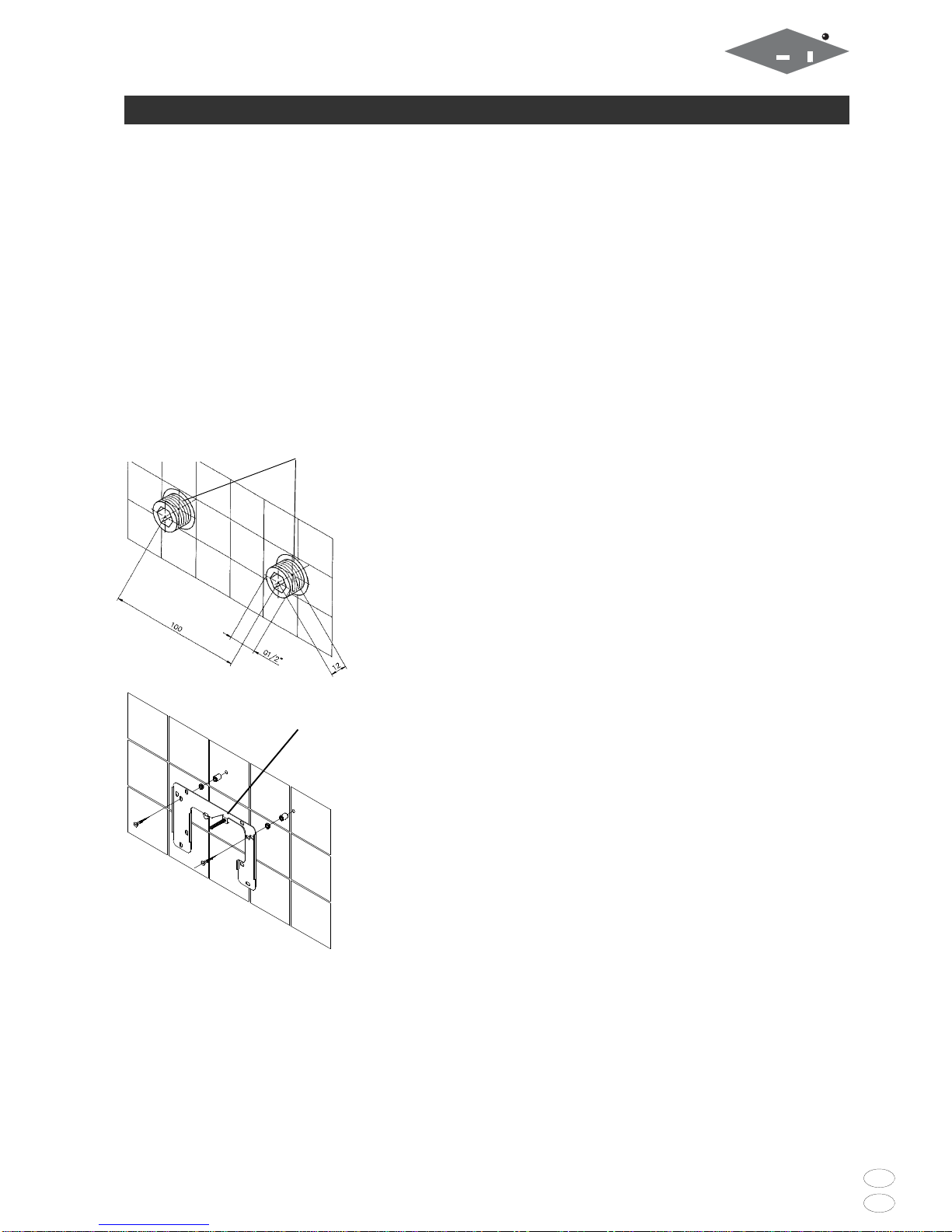

Wandhalter montieren
Wenn Sie den Durchlauferhitzer DX im
Austausch gegen ein anderes Fabrikat
montieren,müssen in der Regel keine
neuen Löcher für denWandhalter
gebohrt werden.In diesem Fall brauchen
Sie nur die Einschraubnippel (20) wie
unter 2.beschrieben einzuschrauben und
denWandhalter zu montieren.
1.Spülen Sie dieWasserzuleitungen vor
der Installation gründlich durch,um
Schmutz aus den Leitungen zu
entfernen.
2.Schrauben Sie die Einschraubnippel
(20) mit einem 12 mm Innensechs-
kantschlüssel in die beidenWand-
anschlüsse. Der Überstand der
Einschraubnippel muss nach dem
Festziehen 12 mm betragen.
3.Halten Sie die mitgelieferte Montage-
schablone an dieWand und richten Sie
sie so aus, daß die Löcher in der
Schablone über dieAnschlüsse passen.
Zeichnen Sie die Bohrlöcher ent-
sprechend der Schablone an und
bohren Sie die Löcher mit einem
6 mm–Bohrer. Setzen Sie die
mitgelieferten Dübel ein und
schrauben Sie denWandhalter (9) an.
4.Fliesenversatz oder Unebenheiten
lassen sich bis zu 30 mm durch die
mitgelieferten Distanzhülsen
ausgleichen.Die Distanzhülsen
werden zwischenWand und
Wandhalter (9) montiert. Je nach
Versatz sind die kurzen oder langen
Befestigungsschrauben zu verwenden.
DIN 16893,Series 2.The hot water
pipes must be thermally insulated.
•The specific resistance of
the water must be at least
1,100 Ωcm at 15 °C.
Installing the wall holder
If you install the instantaneous water
heater DX instead of a conventional
instantaneous water heater,there is
generally no need to drill holes for the
wall holder.In this case, you only need to
screw in the double nipples (20) as
described in 2.and to secure the wall
holder.
1.Thoroughly rinse the water supply
pipes before installation to remove
soiling from the pipes.
2.Using a 12 mm hexagon socket screw
key, screw the screw-in nipples (20)
into the wall connections.After
tightening,the double nipples must
protrude by 12 mm.
3.Hold the included mounting template
on the wall and align it so that the
holes in the template fit over the
connections. Mark the drill holes
according to the template and drill
them using a 6 mm drill.Insert the
included dowels and screw in the wall
holder (9).
4.Offset tiling or uneven surfaces can be
compensated by up to 30 mm with the
aid of the spacers supplied.The
spacers are fitted between the wall
and wall holder (9).Long or short
fastening screws must be used,
depending on the magnitude of the
offset.
9
20
7

8
DX 18..27
D
GB
8Installation (Fortsetzung) Installation (continuation)
Installing connection pieces
1.As shown in the illustration,screw the
cold water connection piece (18) with
the union nut and the 1/2" seal onto
the cold water connection.
2.Screw the hot water connection piece
(1) with the union nut and the 1/2"
seal onto the hot water connection.
Installing the appliance
1.To open the appliance hood,undo the
hood securing screw.
•When replacing an appliance, the
electrical power supply cable may
already be connected in the upper part
of the appliance. In such a case, but
only then, press against the prepared
breaking point (S) with a blunt
implement (e.g. screwdriver).
•Slit the grommet (19) to match the
cable size. The opening in the grommet
should be slightly smaller than the
cross-section of the cable in order to
ensure optimum protection against
water. Fit the grommet into the
opening.
•Strip the cable roughly 6 cm above the
point where it emerges from the wall.
Hold the prepared appliance so that you
can route the cable into the grommet
with the other hand.
2.Place the appliance on the heater
carrier (9) so that the threaded rod of
the wall holder fits in the hole on the
appliance. If necessary, slight
corrections are possible by carefully
bending the outlet pipe. However,it
must be possible to screw on the
water connection pipes of the
appliance without applying force.
Anschlussstücke installieren
1.Schrauben Sie gemäßAbbildung das
Kaltwasseranschlussstück (18) mit
Überwurfmutter und der 1/2“-
Dichtung an den Kaltwasseranschluss.
2.Schrauben Sie dasWarmwasser-
anschlussstück (1) mit Überwurf-
mutter und der 1/2“-Dichtung an
denWarmwasseranschluss.
Gerät montieren
1.Zum Öffnen des Gehäuses die
Haubenschraube lösen.
•Im Austauschfall kann es vorkommen,
daß die Elektrozuleitung im oberen
Gerätebereich vorhanden ist. Nur dann
öffnen Sie die Sollbruchstelle (S) an
der Prägung durch kräftigen Druck
mit einem stumpfen Werkzeug
(z.B. Schraubendreher).
•Schneiden Sie die Durchführungstülle
(19) entsprechend dem Zuleitungs-
querschnitt auf. Dabei soll die Öffnung
in der Tülle etwas kleiner als der
Querschnitt des Kabels sein, um einen
optimalen Schutz gegen Wasser zu
erzielen. Passen Sie die Tülle in den
Durchbruch ein.
•Manteln Sie das Elektrokabel ungefähr
60 mm über dem Wandaustritt ab.
Nehmen Sie das vorbereitete Gerät so in
die Hand, daß Sie mit der anderen
Hand das Kabel in die Gummitülle
führen können.
2.Setzen Sie das Gerät auf denWand-
halter (9),so daß die Gewindestange
desWandhalters in das vorgesehene
Loch des Gerätes paßt.Durch
vorsichtiges Biegen desAuslaufrohres
lassen sich gegebenenfalls kleine
Korrekturen vornehmen. DieWasser-
anschlussleitungen des Gerätes
müssen sich jedoch ohne
Gewaltanwendung anschrauben
lassen.
S
18c 18 18a

CLAGE

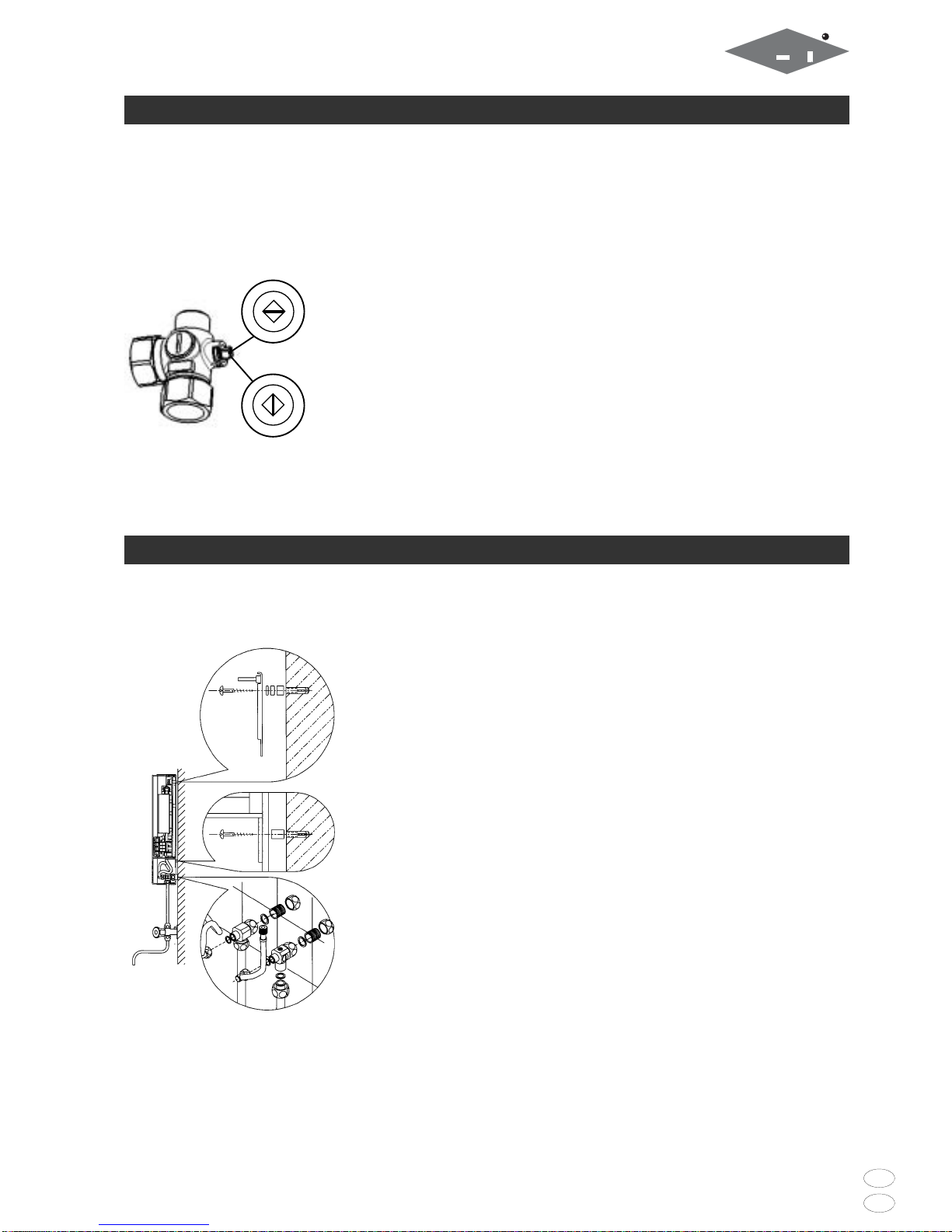

9Direktzapfung Direct connection
8Installation (Fortsetzung) Installation (continuation)
3.Schrauben Sie die beiden 3/8“-
Überwurfmuttern derWasser-
anschlussleitungen des Gerätes jeweils
mit der 3/8“-Dichtung auf die
installiertenAnschlussstücke.
4.Schrauben Sie die Kunstoffrändel-
mutter (9) auf die Gewindestange des
Wandhalters.

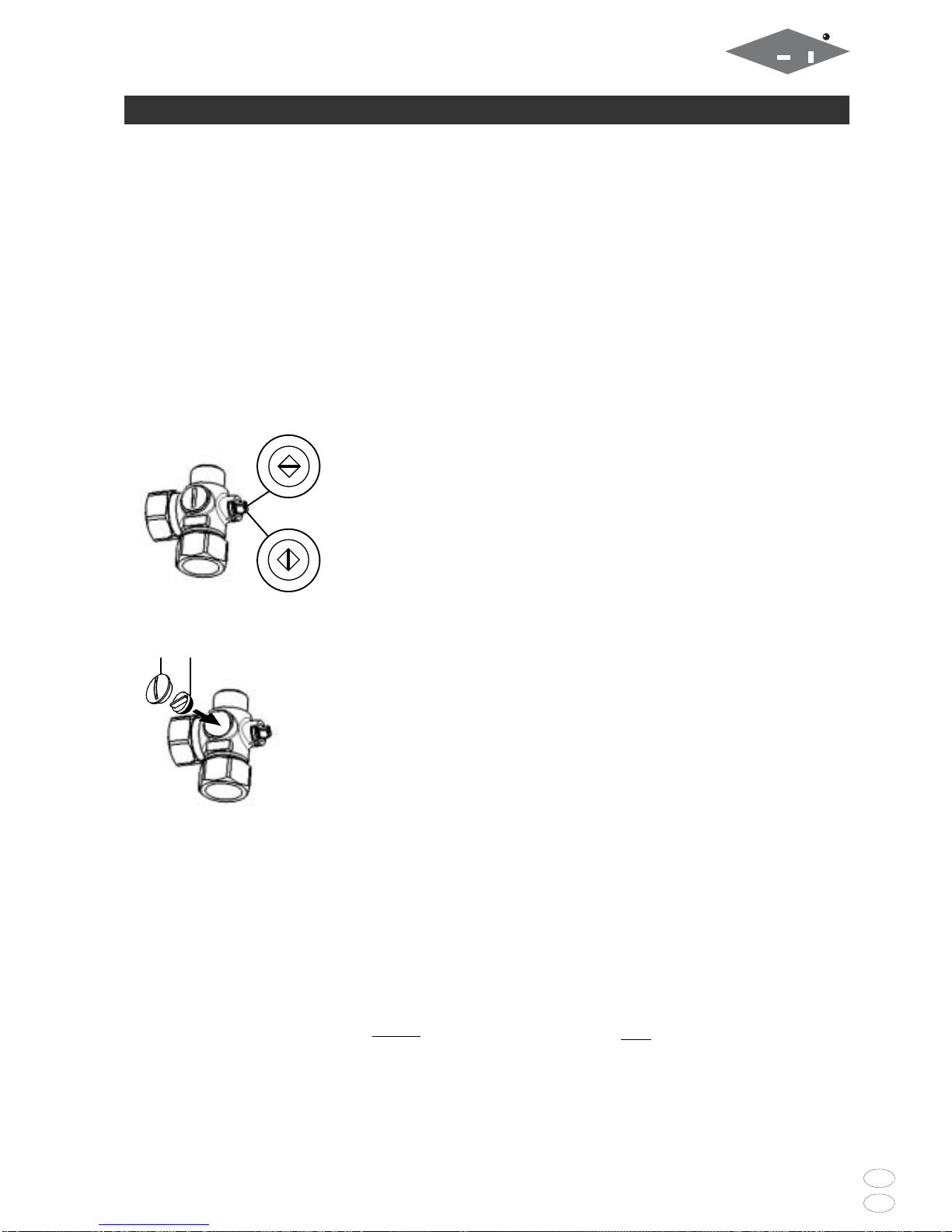

5.Öffnen Sie dieWasserzuleitung und
drehen Sie dasAbsperrventil (18c) im
Kaltwasseranschlussstück langsam auf
(Pos.I).Prüfen Sie alleVerbindungen
auf Dichtigkeit.
6.Öffnen und schließen Sie danach
mehrfach das zugehörige
Warmwasserzapfventil bis keine Luft
mehr aus der Leitung austritt und der
Durchlauferhitzer luftfrei ist.
3.Screw the two 3/8" union nuts of the
appliance's water connection pipes,
each with the 3/8" seal,onto the
fittings.
4.Screw the plastic knurled nut (9) onto
the threaded rod of the wall holder.
5.Open the water supply line to the unit
and slowly open the shut-off valve
(18c) in the cold water connection
piece (Pos.I).Check all connections for
leaks.
6.Next, open and close the hot water
tapping valve several times until no
more air emerges from the line and all
air has been eliminated from the
instantaneous water heater.
Bei Direktzapfung sind die beiden 1/2“
Einschraubnippel (20) und die 1/2“ Dich-
tungen mit den 1/2“ Überwurfmuttern
desWarmwasser- (1) und Kaltwasser-
anschlussstückes (18) zu verschrauben.
Die beiden 1/2“ Blindkappen der
seitlichenAbgänge desWarm- (1) und
Kaltwasseranschlussstückes (18) sind zu
demontieren und mit dem offenen Ende
der Einschraubnippel (20) zu
verschrauben.DieWarm- und
Kaltwasseranschlussstücke sind dann
mit den 3/8“ Dichtungen an die 3/8“
Überwurfmutter des Gerätes und
Auslaufrohres zu verschrauben.
Bei Direktzapfung ist es sinnvoll,
das Gerät mittels der mitgelieferten
Distanzhülsen gemäß nebenstehender
Zeichnung aufAbstand zu montieren.
Dabei ist zu beachten,daß auch die
beiden Befestigungsbohrungen im
unteren Rohranschlussbereich benutzt
werden.
Die Bördelseite der Rohre sind mit 1/2“
Überwurfmuttern und 1/2“ Dichtungen
an die seitlichen 1/2“Abgänge des
Warm- (1) und Kaltwasseranschluss-
stückes zu schrauben.
Abschließend sind dieAusbrüche für die
Rohre in der Haube mit einem stumpfen
Gegenstand herauszubrechen.
For direct connection, the two 1/2"
screw-in nipples (20) and the 1/2" seals
must be screwed into the 1/2" union
nuts of the hot-water (1) and cold-water
(18) connectors. The two 1/2" caps of
the side outlets of the hot-water (1) and
cold-water (18) connectors must be
removed and screwed onto the open end
of the screw-in nipples (20). The hot-
water and cold-water connectors must
then be screwed into the 3/8" union nut
of the appliance and delivery pipe,
together with the 3/8" seals.
For direct connection, it is advisable to
mount the appliance at a distance as
illustrated alongside, using the spacer
sleeves supplied.It should therefore be
noted that the two fixing holes near the
lower pipe connections are also used.
The flared end of the pipes must be
screwed into the 1/2" side outlets of the
hot-water (1) and cold-water connectors
with 1/2" union nuts and 1/2" seals.
The holes required for the pipes must
then be broken out of the housing with
the aid of a blunt implement.
9D
GB
18c
II
I

DX 18..27
D
GB
10 Anschluss (nur durch den Fachmann) Electrical connection (only by a specialist)
1Elektronik / Electronic circuitry
2Heizelement / Heating element
3Sicherheitsdruckbegrenzer
Safety pressure limiter
4Klemmleiste /Terminal strip
5Sicherheitstemperaturbegrenzer /
Safety thermal cut-out
Schaltplan / Wiring diagram
10
2
Zu beachten sind:
•VDE 0100
•EN806-2
•Bestimmungen der örtlichen
Energie- und Wasserversorgungs-
unternehmen
•Angaben Typenschild
•Technische Daten Seite 5
•Gerät an den Schutzleiter
anschließen!
Bauliche Voraussetzungen
•Das Gerät muss über einen festen
Anschluss installiert werden und darf
nur mit Schutzmaßnahmen gegen zu
hohe Berührungsspannung betrieben
werden.
•Die Elektroleitungen müssen sich in
einem einwandfreien Zustand
befinden und dürfen nach der
Montage nicht mehr berührbar sein.
•Installationsseitig ist eine allpolige
Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens
3 mm pro Pol vorzusehen (z.B.über
Sicherungen).
•ZurAbsicherung des Gerätes ist ein
Sicherungselement für Leitungsschutz
mit einem dem Gerätenennstrom an-
gepasstenAuslösestrom zu montieren.
Lastabwurfrelais
BeimAnschluss weiterer Drehstrom-
geräte kann ein Lastabwurfrelais (82250)
an denAußenleiter L2angeschlossen
werden.
Dazu muss am Gerät eine
besondere Betriebsart gewählt werden.
Die aktuelle Betriebsart kann durch
gleichzeitiges Drücken aller 4Tasten am
Bedienfeld angezeigt werden.Werden
alle 4Tasten für ca. 2 Sekunden gedrückt
gehalten,so wird die Betriebsart
umgeschaltet.Mögliche Betriebsarten:
LED Beschreibung
-- Normaler Betrieb,Werkeinstellung
1 Betrieb mit normalem
Lastabwurfrelais
2 Betrieb mit empfindlichem
Lastabwurfrelais
Zunächst ist die Betriebsart 1 zu wählen
und die Funktion des Lastabwurfrelais
bei kleiner Geräteleistung (35 Grad
Sollwert und geringerWassermenge) zu
prüfen.Kommt es zu einem Flackern des
Abwurfrelais, so muss die Betriebsart 2
gewählt werden.
Please observe:
•The installation must comply
with current IEC or national local
regulations or any particular
regulations, specified by the local
electricity supply company
•Observe the rating plate and
technical specifications on page 5
•The unit must be earthed!
Structural prerequisites
•The appliance must be installed via a
permanent connection and may only
be operated if measures have been
taken to protect against shock-hazard
voltages.
•The electric wiring shoud not be
injured.After mounting the wiring
must not be direct accessible.
•An all-pole disconnecting device (e.g.
via fuses) with a contact opening
width of at least 3 mm per pole should
be provided at the installation end.
•To protect the appliance,a fuse
element must be fitted with a tripping
current commensurate with the
nominal current of the appliance.
Load shedding relay
If further three-phase appliances are
connected,a load shedding relay (82250)
can be connected to phase conductor
L2
.
A special operating mode must be
selected on the appli-ance for this
purpose.The actual operating mode can
be displayed by simultaneously pressing
all four but-tons on the control panel.
The mode is switched over when all four
buttons are pressed and held for approx.
2 seconds. Possible operating modes:
LED display Description
-- Normal operation,
manufacturer's setting
1Operation with normal
load shedding relay
2 Operation with sensitive
load shedding relay
Operating mode 1 must be selected first
and correct operation of the load shed-
ding relay checked for a low appliance
output (35 degree setpoint and low
water flow rate). Mode 2 must be selec-
ted if the load shedding relay flickers.

11
Standard-Elektroanschluss
von unten
1.Manteln Sie dasAnschlusskabel
ungefähr 6 cm über demWandaustritt
ab. Schieben Sie die Spritzwasser-
schutztülle (17) mit der kleineren
Öffnung voran über dasAnschluss-
kabel,so daß die Schutztülle wand-
bündig abschließt.Diese verhindert,
daß eventuell eindringendesWasser
mit den Elektroleitungen in Kontakt
kommt. Sie darf nicht beschädigt sein!
2.Lösen Sie die Schraube am Deckel
der Platinenaufnahme und klappen
Sie den Deckel zur Seite.
Nehmen Sie den vorderenTeil der
Zwischenwand (3) ab.
3.Isolieren Sie die Kabel ab und
schließen diese an dieAnschluss-
klemmen des Sicherheitsdruck-
begrenzers (14) gemäß des auf
S. 10 abgebildeten Schaltplanes an.
Das Gerät ist an den Schutzleiter
anzuschließen.
4.Ziehen Sie die Schutztülle soweit über
dieAnschlusskabel, daß die
Schutztülle einwandfrei in die
Aussparung der Zwischenwand paßt.
Setzen Sie den vorderenTeil der
Zwischenwand wieder ein und sichern
Sie den Deckel der Platinenaufnahme
wieder mit derVerschlussschraube.
5.Setzen Sie dieAbdeckhaube
auf das Gerät und drehen Sie
die Befestigungsschraube ein.
10 Anschluss (nur durch den Fachmann) Electrical connection (only by a specialist)
Standard electrical connection
from below
1.Strip approximately 6 cm off the
connecting cable above the wall
outlet.With the smaller opening
ahead,slide the water splash
protection sleeve (17) over the
connecting cable so that the sleeve is
flush with the wall.This prevents any
leaking water from coming into
contact with the electrical leads. It
must not become damaged!
2.Undo the screw on the cover of the pc
board support and tilt the cover to the
side. Detach the front part of the
intermediate panel (3).
3.Strip the cables.Connect them
to the connecting terminals of the
safety pressure limiter (14) according
to the wiring diagram Page 10.
This appliance must be earthed!
4.Pull the protective sleeve over the
connecting cables until the sleeve
fits perfectly in the recess of the
intermediate panel.Reinsert the front
part of the intermediate panel and
again lock the cover of the PC board
support with the securing screw.
5.Place the cover hood on the appliance
and screw in the securing screw.
CLAGE
D
GB

12
DX 18..27
D
GB
Elektroanschluss von oben
(nur bis 10 mm2zulässig)
1.Befestigen Sie den mitgelieferten
Kabelsatz (21) auf dem Klemmenhalter,
indem Sie die Klemme auf der linken
Seite an der Führungsnase fixieren und
auf der rechten Seite mit einer Schraube
M4 x 20 verschrauben.
2.Lösen Sie die Schraube am Deckel der
Platinenaufnahme (15) und klappen Sie
den Deckel zur Seite. Die freien Enden
des Kabelsatzes sind in die Bohrungen
der Klemmen des Sicherheitsdruck-
begrenzers (14) einzuführen und zu
verschrauben. Sichern Sie danach
wieder den Deckel mit der Schraube.
3.Isolieren Sie die Elektroadern
ca. 8 mm ab und schließen diese
sorgfältig an die gekennzeichnete
Klemme an. Das Gerät ist an den
Schutzleiter anzuschließen.
4.Setzen Sie die Schutztülle (17) und die
Zwischenwand (3) wieder ein, um die
Schutzart IP25 zu gewährleisten.
5.Setzen Sie die Abdeckhaube
auf das Gerät und drehen Sie
die Befestigungsschraube ein.
Electrical connection
from above
(only up to 10 mm2)
1. Secure the wiring set (21) to the
terminal holder by fixing the terminal
on the left to the guide lug and
screwing it into position with an
M4x20 screw on the right.
2. Undo the screw on the cover of the
PC board support (15) and fold the
cover to the side. Insert the free ends
of the wiring set into the holes in the
terminals of the safety pressure limiter
(14) and screw tight. Then resecure
the cover with a screw.
3. Strip the insulation from the wiring
over a length of approx. 8 mm and
carefully connect it to the designated
terminal. The appliance must be
connected to the protective earth
conductor.
4. Refit the protection sleeve (17) and
intermediate panel (3) in order to
maintain the type of protection IP25.
5. Refit the hood on the appliance and
tighten the fastening screw.
10 Anschluss (nur durch den Fachmann) Electrical connection (only by a specialist)

13
CLAGE
D
GB
11 Erstinbetriebnahme Initial operation
1.Vor dem elektrischenAnschluss das
Leitungsnetz und das Gerät durch
mehrfaches, langsames Öffnen und
Schließen desWarmwasser-Zapfven-
tiles mitWasser füllen und so vollstän-
dig entlüften.Nach jeder Entleerung
(z.B.nachArbeiten in derWasser-
installation,wegen Frostgefahr oder
nach Reparaturen am Gerät) muss das
Gerät vor derWiederinbetriebnahme
erneut entlüftet werden.
2.Schalten Sie die Stromzufuhr zum
Gerät ein.Die Digitalanzeige am Gerät
muss leuchten.
3.Öffnen Sie dasWarmwasserzapfventil.
Das Gerät nimmt den Betrieb auf und
gibt Leistung ab.
4.Überprüfen Sie die Funktion des
Durchlauferhitzers und machen Sie
den Benutzer mit dem Gebrauch
vertraut bei gleichzeitiger Übergabe
dieserAnleitung.
5.Füllen Sie die Registrierkarte aus und
senden diese an den Zentralkunden-
dienst.
1.Before making the electrical
connection,fill the system and the
appliance with water by carefully
opening and closing the hot water
tape valve in order to vent completely.
After every draining (e.g. after working
on the plumbing system or following
repairs to the appliance) always vent
the instantaneous water heater in this
way before starting it up again.
2.Switch on the power supply to the
appliance.The digital display on the
appliance must light up.
3.Open the hot water tap.
The appliance starts working.
4.Check the function of the instanta-
neous water heater,give these
operating instructions to the user, and
explain how the appliance works.
5.Immediately after commissioning for
the first time, please send in the
ineenclosed registration card.
•Kunststoffoberflächen und
Sanitärarmaturen nur mit einem
feuchtenTuch abwischen und keine
scheuernden oder lösungsmittel-
haltigen Reinigungsmittel verwenden.
•Für eine guteWasserdarbietung
sollten Sie die Entnahmearmaturen
(Perlatoren und Handbrausen)
regelmäßig abschrauben und reinigen.
Lassen Sie alle drei Jahre die elektro-
und wasserseitigen Bauteile durch
einen anerkannten Fachhandwerks-
betrieb überprüfen,um die einwand-
freie Funktion und Betriebssicherheit
jederzeit zu gewährleisten.
•Wipe off plastic surfaces and sanitary
fittings with a moist cloth only.Never
use abrasive cleaning agents or
solvents.
•For a good water supply, the outlet
fittings (perlators and shower heads)
should be unscrewed and cleaned at
regular intervals.Every three years,the
electrical and plumbing components
should be inspected by an authorised
professional in order to ensure proper
functioning and operational safety at
all times.
12 Reinigung und Pflege Cleaning and maintenance

14
DX 18..27
D
GB
13 Gebrauch How to use
Sobald Sie den Warmwasserhahn an
der Armatur öffnen, schaltet sich der
Durchlauferhitzer automatisch ein.
Beim Schließen der Armatur schaltet
sich das Gerät automatisch wieder
aus.
Temperatur einstellen
•Mit den Pfeiltasten und
können Sie dieWunschtemperatur
schrittweise höher oder niedriger
einstellen.Wenn Sie einmal kurz auf
eineTaste drücken,ändert sich die
Temperatur um 1°.Wenn Sie eineTaste
länger gedrückt halten,ändert sich die
Temperatur in 5° Schritten.
Programmtasten
Die beiden Programmtasten ermöglichen
Ihnen,schnell die voreingestellte
Temperatur zu wählen.Wenn Sie auf
eine Programmtaste drücken, wird die
voreingestellteTemperatur gewählt und
angezeigt.DieWerkseinstellung beträgt
für Programm 38 °C und für
Programm 45 °C.Sie können die
Programmtasten mit eigenen
Einstellungen belegen:
•Durch längeres Drücken der
Programmtaste wird die vorher
gewählteTemperatur gespeichert. Die
Anzeige wechselt von P1 bzw.P2 auf
den neu gespeichertenTemperatur-
wert.Die neu eingestellteTemperatur
steht Ihnen nun jedesmal zurVer-
fügung,wenn Sie die entsprechende
Programmtaste drücken.
Temperaturbegrenzung
Der Durchlauferhitzer DX ist mit einer
zuschaltbarenTemperaturbegrenzung
ausgestattet.Es gibt zwei Möglichkeiten,
eineTemperaturbegrenzung einzustellen:
1.38 °C (Verbrühungsschutz):
Gleichzeitig Programmtaste
und drücken.
AUS/OF
MAX 38 °C
As soon as you open the hot water
tap at the fitting, the instantaneous
water heater switches itself on
automatically.When the fitting is
closed, the appliance automatically
switches itself off.
Setting the temperature
•You can set the required temperature
in increments to a higher or lower
value with the arrow keys and .
The temperature changes by 1° when
you press a key briefly. Pressing a key
for a longer time increases the
temperature in increments of 5°
Program keys
The two program keys allow you to
select the preset temperature swiftly.
When you press a program key, the
preset temperature is selected and
displayed.The works setting for program
is 38 °C and the works setting for
program is 45 °C.You can assign
your own settings to the program keys:
•Prolonged pressing of the program
key stores the previously selected
temperature.The display changes
from P1 or P2 to the newly stored
temperature value.This newly set
temperature is now available to you
each time you press the corresponding
program key.
Temperature limiting
The instantaneous water heater DX is
equipped with an optional temperature
limiting function.There are two possible
ways of setting a temperature limit:
1.38 °C (scaling protection):
Press the program key
and simultaneously.
1
22
1
1
1
++
+
+
–
–

15
CLAGE
D
GB
2.IndividuelleTemperaturbegrenzung
(Nur möglich,wenn die Begrenzung
auf 38 °C nicht aktiviert ist):
Grenztemperatur vorwählen,dann
und gleichzeitig drücken.
•Ausschalten:gleichzeitig Programm-
taste und drücken.
3.Nach Deaktivierung derTemperatur-
begrenzung müssen die Festwerte der
Programmtasten neu gespeichert
werden.
Energiespartipp
Stellen Sie die gewünschteTemperatur
genau am Gerät ein und öffnen Sie nur
dasWarmwasserzapfventil.Wenn Ihnen
dieWassertemperatur zu hoch ist,
mischen Sie kein kaltesWasser zu,
sondern geben Sie am Gerät eine
niedrigereTemperatur ein.Wenn Sie
nämlich kaltesWasser zumischen,wird
das bereits erwärmteWasser wieder
abgekühlt und es geht wertvolle Energie
verloren.Außerdem entzieht sich das in
derArmatur zugemischte Kaltwasser
dem Regelungsbereich der Elektronik,so
daß dieTemperaturkonstanz bei
gleichzeitiger Benutzung mehrerer
Zapfstellen nicht mehr gewährleistet ist.

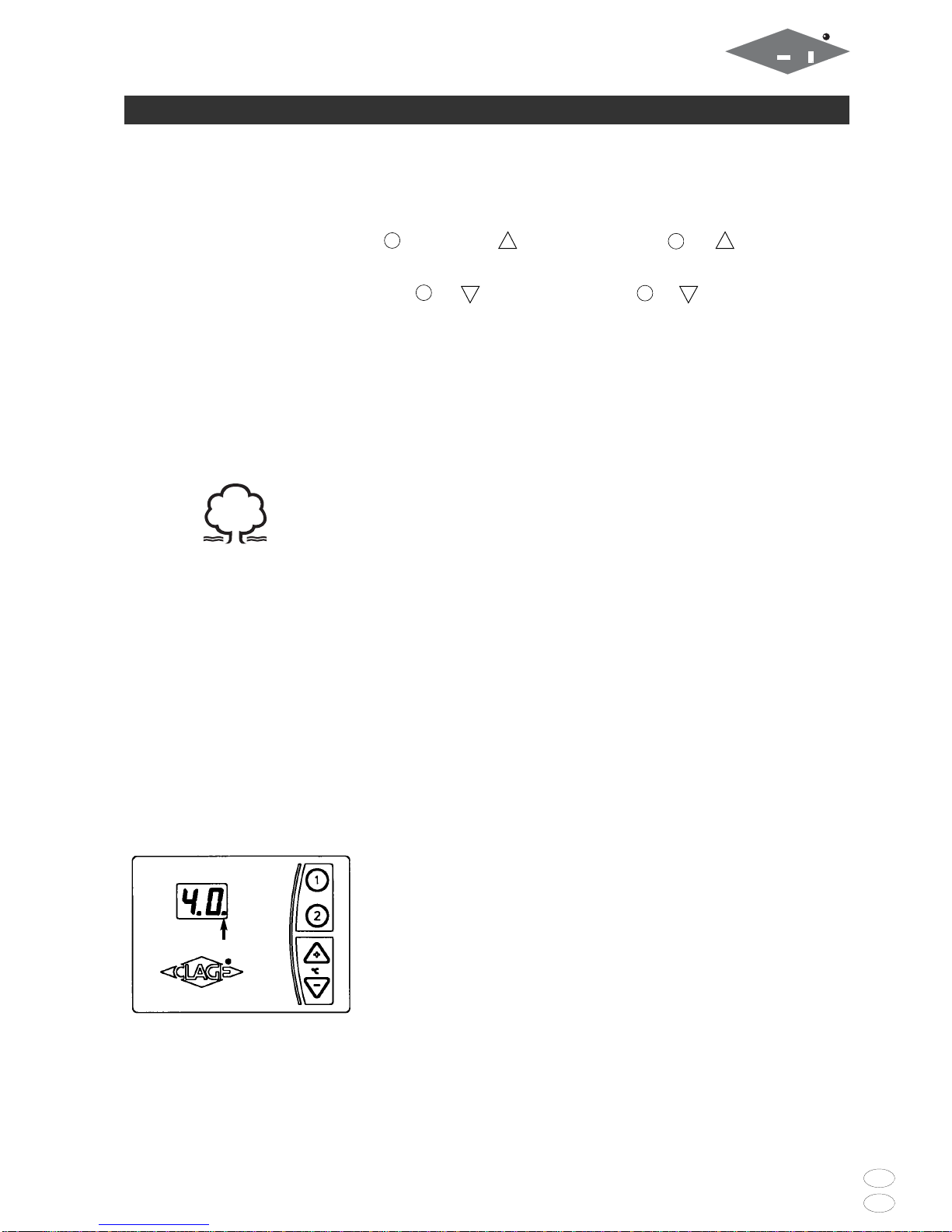

Leistungsgrenze
Wenn die volle Leistung des
Durchlauferhitzers DX nicht ausreicht,
um die gezapfteWassermenge zu
erhitzen,wird dies durch Leuchten des
rechten roten Punktes angezeigt (z.B.
wenn mehrere Zapfstellen gleichzeitig
geöffnet sind).Durch Reduzierung des
Warmwasserdurchflusses hört der Punkt
auf zu leuchten,da die Leistung wieder
die eingestellteTemperatur erreichen
kann.
Sie können die volle Leistungsabgabe
nutzen,um zum Beispiel die Badewanne
schnell zu füllen.Mischen Sie dann
kaltesWasser entsprechend zu.
2.Individual temperature limit (only
possible if limiting to 38 °C is not
activated):
Select the limit temperature and then
press and simultaneously.
•Switching off:press the program key
and simultaneously.
3.After deactivating the temperature
limit the constants of the program
keys have to be restored.
How to save energy
Set the exact temperature you need on
the appliance and open the hot water
tap. Once you feel that the water is too
hot,do not add any cold water and,
instead,enter a lower temperature on
the appliance. If you were to add cold
water,the water already heated would
cool down again and valuable energy
would be wasted.Moreover,the cold
water added in the tap is not covered by
the control range of the electronic
circuitry,with the result that temperature
constancy is no longer guaranteed when
using several taps at once.
Power limit
If the full output of the instantaneous
water heater DX does not suffice to heat
the tapped quantity of water,this will be
indicated by the right LED dot (e.g. when
opening several taps at once).When you
reduce the hot water flow rate,the LED
dot stops indicating because the output
of the appliance is again sufficient to
reach the set temperature.
You can use the full output to fill a
bathtub, for instance. In this case,add
the appropriate amount of cold water.
13 Gebrauch How to use
2
2
2
2
++
––

16
DX 18..27
D
GB
13 Gebrauch How to use

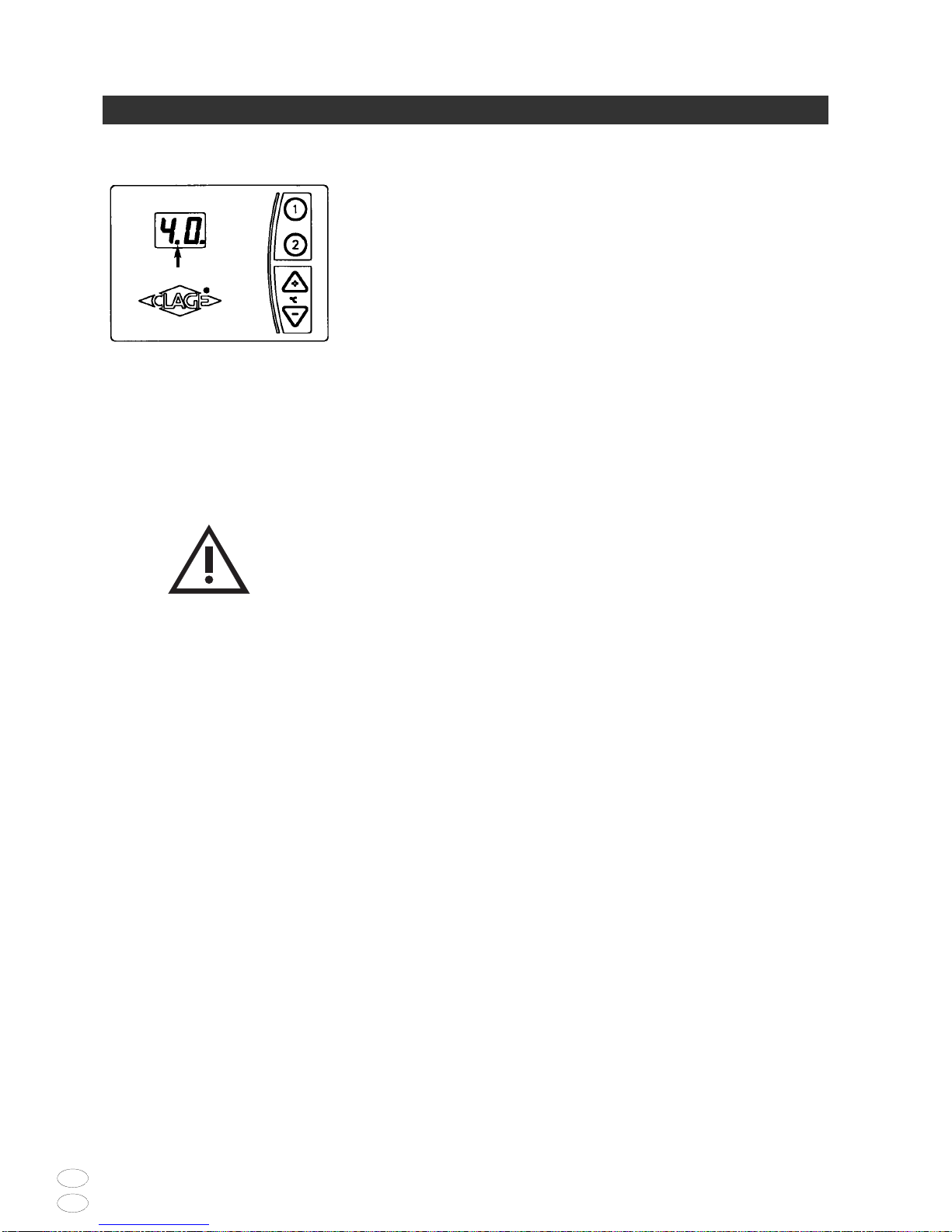

Betrieb an Solaranlagen
Bei Betrieb mit Solaranlagen muss durch
einen vorgeschalteten Mischer gewähr-
leistet sein,daß die Einlauftemperatur
50 °C nicht überschreitet.
Bei Betrieb mit vorerwärmtemWasser
wird unter folgenden Bedingungen keine
Leistung abgegeben:
•die Einlauftemperatur übersteigt 50 °C
•die Einlauftemperatur übersteigt den
vorgewählten Sollwert.
Ist die Einlauftemperatur aus einem der
genannten Gründe zu hoch,zeigt der
linke rote Punkt zwischen den Ziffern der
Digitalanzeige an,daß das Gerät keine
Leistung abgibt.
Entlüften nach Wartungs-
arbeiten
Der Durchlauferhitzer DX ist mit einer
automatischen Luftblasenerkennung
ausgestattet,die ein versehentliches
Trockenlaufen verhindert.Trotzdem muss
das Gerät vor der ersten Inbetriebnahme
entlüftet werden.Nach jeder Entleerung
(z.B.nachArbeiten in derWasser-
installation,wegen Frostgefahr oder
nach Reparaturen am Gerät) muss das
Gerät vor derWiederinbetriebnahme
erneut entlüftet werden.
1.Trennen Sie den Durchlauferhitzer vom
Netz,indem Sie die Sicherungen
ausschalten.
2.Schrauben Sie den Perlator an der
Entnahmearmatur ab und öffnen Sie
zunächst das Kaltwasserzapfventil,um
dieWasserleitung sauberzuspülen und
eineVerschmutzung des Gerätes oder
des Perlators zu vermeiden.
3.Öffnen und schließen Sie danach
mehrfach das zugehörige
Warmwasserzapfventil,bis keine Luft
mehr aus der Leitung austritt und der
Durchlauferhitzer luftfrei ist.
4.Erst dann dürfen Sie die Stromzufuhr
zum Durchlauferhitzer wieder
einschalten und den Perlator wieder
einschrauben.
Operation with solar systems
When operating with preheated water,
no output is provided under the
following conditions:
•the inlet temperature exceeds 50 °C
•the inlet temperature exceeds the
selected nominal value.
If the inlet temperature is too high as the
result of one of the above reasons, the
red dot between the digits of the digital
display indicates that the unit is not
providing any output.
Venting after maintenance
work
The instantaneous water heater DX
features an automatic air bubble
protection to prevent it from
inadvertently running dry.Nevertheless,
the appliance must be vented before
using it for the first time. Each time the
appliance is emptied (e.g. after work on
the plumbing system,if there is a risk of
frost or following repair work),the
appliance must be revented before it is
used again.
1.Disconnect the instantaneous water
heater from the mains by disactivating
the fuses.
2.Unscrew the perlator on the outlet
fitting and open the cold water tap
valve to rinse out the water pipe and
avoid contaminating the appliance or
the perlator.
3.Next, open and close the hot water
tap valve several times until no more
air emerges from the pipe and all air
has been eliminated from the
instantaneous water heater.
4.Only then should you re-connect the
power supply to the instantaneous
water heater and screw the perlator
back in.

17
CLAGE
D
GB
14 Wartungsarbeiten Maintenance
Wartungsarbeiten dürfen nur von
einem anerkannten Fach
handwerks-
betrieb durchgeführt werden.
Reinigung und Wechsel des
Filtersiebes
Der Kaltwasseranschluss des Durchlauf-
erhitzers DX ist mit einem integrierten
Absperrventil und Sieb ausgestattet.
DurchVerschmutzung des Siebes kann
dieWarmwasserleistung vermindert
werden,so daß die Reinigung
beziehungsweise derAustausch des
Siebes wie folgt vorzunehmen ist:
1.Schalten Sie den Durchlauferhitzer an
den Haussicherungen spannungsfrei
und sichern Sie diese gegen
unbeabsichtigtesWiedereinschalten.
2.Nach Öffnen der Gerätehaube drehen
Sie dasAbsperrventil (18c) im Kalt-
wasseranschlussstück zu (Position II).
3.Drehen Sie dieVerschlussschraube
(18b) aus dem Kaltwasseranschluss-
stück und nehmen Sie das Sieb (18a)
heraus.
4.Das Sieb (18a) kann nun gereinigt
beziehungsweise ersetzt werden.
5.Nach Einbau des Siebes drehen Sie die
Verschlussschraube (18b) fest.
6.Drehen Sie dasAbsperrventil (18c) im
Kaltwasseranschlussstück langsam
auf (Position I).
7.Entlüften Sie das Gerät, indem Sie das
zugehörigeWarmwasserzapfventil
mehrfach langsam öffnen und
schließen,bis keine Luft mehr aus der
Leitung austritt.
8.Setzen Sie die Gerätehaube auf.
Danach schalten Sie die Spannung an
den Haussicherungen wieder ein.
Hinweis:Bei einerAufputz-Installation
ist die Funktion desAbsperrventils nicht
gegeben.
Maintenance work must only be
conducted by a recognised
specialised trade establishment.
Cleaning and replacing the
filter strainer
The cold water connection of the
instantaneous water heater DX is
equipped with an integrated shut-off
valve and a strainer.Soiling of the
strainer may reduce the warm water
output.Clean or replace the strainer as
follows:
1.Deenergise the instantaneous water
heater by means of the house fuses
and prevent inadvertent reactivation
of them.
2.After opening the hood of the unit,
close the shut-off valve (18c) in the
cold water connection piece
(position II).
3.Unscrew the screw plug (18b) from
the cold water connection piece and
take out the strainer (18a).
4.The strainer (18a) can be cleaned or
replaced.
5.After fixtur of the strainer tighten the
screw plug (18b).
6.Slowly open the shut-off valve (18c)
in the cold water connection piece
(position I).
7.Vent the unit by carefully opening and
closing the affiliated warm water tap
valve several times until air no longer
emerges from the pipe.
8.Fit the hood of the unit.Then
reconnect the voltage to the house
fuses.
Note:The shut-off valve is without
function in a surface-mounted
installation.
18c
II
I
18 a
18 b

18
DX 18..27
D
GB
Ihr Durchlauferhitzer DX wurde sorgfältig hergestellt und vor derAuslieferung
mehrfach überprüft.Tritt ein Problem auf, so liegt es oft nur an einer Kleinigkeit.
Bitte prüfen Sie zunächst,ob Sie das Problem mit Hilfe der folgendenTabelle selbst
beheben können.Sie vermeiden dadurch die Kosten für einen unnötigen Kunden-
diensteinsatz.
Problem Ursache Abhilfe
Wasser bleibt kalt, Digital- Haussicherung Sicherung erneuern
anzeige leuchtet nicht ausgelöst oder einschalten
LED-Anzeige blinkt mit Regelung hat Sicherungen aus- und wieder
Fehlermeldung (Er) abgeschaltet einschalten.Wenn Fehler-
meldung weiterhin besteht
Kundendienst informieren
Warmwasserdurch- Auslaufarmatur Perlator,Duschkopf
fluss wird schwächer verschmutzt oder oder Siebe reinigen
verkalkt
Einlauffiltersieb Filtersieb reinigen
verschmutzt oder
verkalkt
GewählteTemperatur Wasserdurchfluss Wasserdurchfluss
wird nicht erreicht, zu groß amAuslauf reduzieren
Rechter LED-Punkt leuchtet
GewählteTemperatur wird Kaltwasser ist an der NurWarmwasser zapfen,
nicht erreicht,Rechter LED- Armatur beigemischt Temp.für den Gebrauch
Punkt leuchtet nicht einstellen
Linker LED-Punkt Einlauftemp. über Einlauftemperatur
leuchtet 50 °C bzw.über verringern
Sollwerttemperatur
Tasten lassen sich Haube ist nicht Haube richtig
nicht drücken richtig aufgesetzt montieren
Reparaturen dürfen nur von
anerkannten Fachhandwerks-
betrieben durchgeführt werden.
Wenn sich ein Fehler an Ihrem
Gerät mit dieser Tabelle nicht
beheben läßt, wenden Sie sich
bitte an den CLAGE-Zentralkun-
dendienst. Halten Sie die Daten
des Geräte-Typenschildes bereit!
15 Selbsthilfe bei Problemen und Kundendienst
CLAGE GmbH
Zentralkundendienst
Pirolweg 1 - 5
D - 21337 Lüneburg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
16 Garantiebedingungen
Diese Garantiebedingungen gelten nur für den Kauf und Einsatz unserer Geräte in der Bundesrepublik Deutschland.
Für dasAusland gelten die in denVerkaufs- und Lieferbedingungen vereinbarten bzw.gesetzlichen Garantiebedingungen des
jeweiligen Landes. Die gesetzlichen Gewährleistungsrechte (nach Erfüllung,Rücktritt,Schadenersatz und Minderung) werden
durch diese Garantie nicht berührt.Diese Garantie-Erklärung ist eine freiwillige Leistung von uns als Hersteller.
Für Ihr privat genutztesWarmwassergerät gewähren wir ab Kaufdatum eine Garantie von 24 Monaten,bei gewerblicher
Nutzung beträgt die Garantie 12 Monate.Voraussetzung für den Garantieanspruch ist,dass der mitgelieferte Garantieschein
ordnungsgemäß und vollständig ausgefüllt wurde. Dieser Garantieschein muss bei der Inanspruchnahme der Garantie
zusammen mit dem Kaufbeleg vorgelegt werden.Am besten ist es, wenn Sie uns den Garantieschein nach der Installation
zur Registrierung einschicken.
Es besteht kein Garantieanspruch bei Schäden oder Funktionsstörungen, die aufgrund von Frosteinwirkung,Verkalkung,
chemischer oder elektrochemischer Einwirkung,durch unsachgemäßeVerwendung,falschenAnschluss,Verschmutzung der
Wasserein- oder -auslaufarmturen, Nichtbeachtung der Montage-,Wartungs- und Gebrauchsanleitung oder eigenmächtige
Eingriffe in das Gerät entstanden sind.Die Garantie erstreckt sich ferner nicht auf die natürlicheAbnutzung des Gerätes.
Sobald ein Schaden/Mangel aufgetreten ist,muss dieser innerhalb von 14Tagen nach Erkennbarkeit uns gegenüber schriftlich
angezeigt werden.Hiernach prüfen wir, ob der Garantie-Anspruch zu recht besteht.Für den Fall seines Bestehens entscheiden
wir, auf welcheArt der Schaden/Mangel behoben werden soll,ob durch einen von uns autorisierten Kundendienstpartner oder
durch unserenWerkskundendienst.

CLAGE
D
GB
19

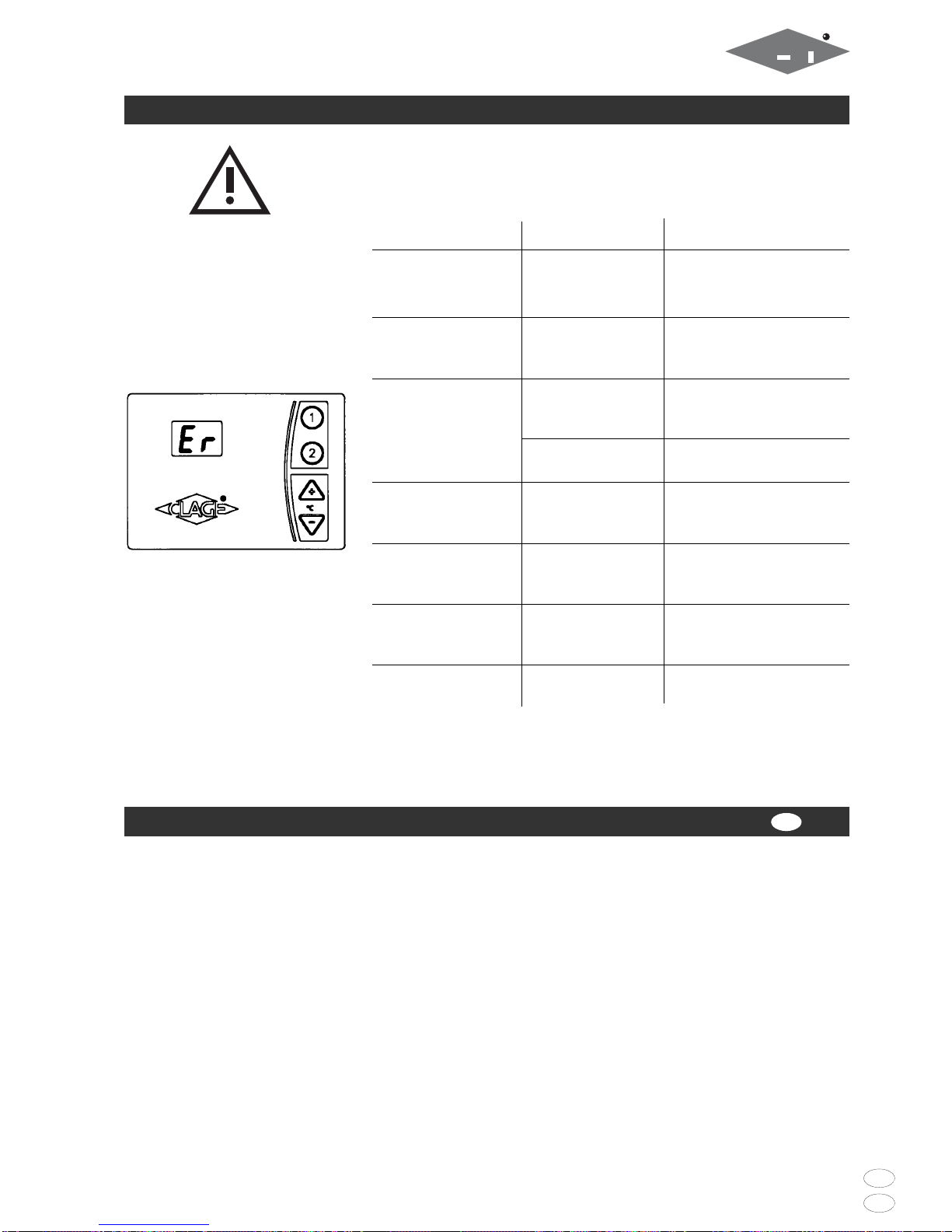

15 Trouble-shooting and service
Your instantaneous water heater DX was manufactured conscientiously and checked
several times before delivery. Should malfunctions nevertheless occur, attempt first to
remedy the problem with reference to the following table. In doing so, you will avoid
the unnecessary expense of customer service assistance.
Problem Cause Solution
Water stays cold, Master fuse Renew or
digital display does tripped aktivate fuse
not light up
LED display flashes Control system has Switch fuse of and on.
error message (Er) switched off If Er is still flashing
contact customer service
Flow rate of hot water Outlet fitting dirty Clean shower
too weak or calcified head,perlator or
sieves
Fine filter dirty Clean fine filter
or calcified
Selected temperature Excessive water Reduce water
is not reached,right flow (winter?) flow rate at the
LED lights up outlet
Selected temperature Cold water has Tap hot water
is not reached,right been added on only;set temp.
LED does not glow the tap for use
Left LED dot lights up Inlet temperature Reduce inlet
more than 50 °C temperature
or nominal temp.
No response Hood is not Refit the hood
upon key press fitted properly properly
Repairs must only be carried out by
authorised professionals.
If a fault in your appliance cannot be
rectified with the aid of this table,
please contact the Central Customer
Service Department at CLAGE.
Please have the details of the
typeplate at hand.
CLAGE GmbH
Central Customer Service
Pirolweg 1 - 5
D - 21337 Lüneburg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
These guarantee terms shall be governed solely after purchase and use of our appliances in the Federal Republic of Germany.
Abroad,the corresponding guarantee terms are based on the contractual GeneralTerms of Sale and Delivery resp.on the
statutory terms of guarantee of each country.Statutory warranty rights (after performance, rescission,liability and reduction)
are not affected by this guarantee.This guarantee statement shall be considered as voluntary from the manufacturer.
From the date of purchase,CLAGE grants a 24 months' Guarantee period for your privately used hot water appliance and
12 months for commercial use on condition that the Certificate of guarantee delivered with the unit is duly completed,stamped
and dated by the dealer.The latter shall be presented together with the purchase document when claiming under guarantee.
We recommend that the guarantee certificate card be sent to CLAGE Lueneburg for registration after installation of the unit.
The guarantee does not cover damage or malfunctions due to the build-up of scale,frost,chemicals or electromechanical process,
from incorrect use, incorrect installation,dirt in the inlet and outlet pipes, non-compliance with the operating instructions or
unauthorised modification of the heater. Furthermore,the guarantee shall not cover any normal abrasion of the appliance.
In the event of a damage/claim,we are to be informed in writing within 14 days after recognition of the fault.After receipt,we
check if a legitimate guarantee claim is justified.If notice of defects has been given in good time and is justified,CLAGE shall
decide how the damage/claim is to be rectified,either by an authorised after-sales partner or by CLAGE central customer service.
16 Guarantee terms GB

CLAGE GmbH
Pirolweg 1 - 5
D - 21337 Lüneburg
Telefon: 04131•89 01-0
Telefax: 04131•83 200
E-Mail: [e-mail]
Internet: www.clage.de
Änderungen vorbehalten.Gedruckt auf Umweltschutzpapier.These instructions are subject to alteration notice.Printed an environmentally paper. 9120-3200 10.02 GP-VS 10
