Clas Ohlson SMP-20WME-UK User manual

English
GREAT BRITAIN • CUSTOMER SERVICE
tel: [phone] internet: www.clasohlson.com/uk
e-mail [email protected]
Ver. 20140130
AC/DC adaptor
Art.no 18-2271 Model SMP-20WME-UK
36-4219 SMP-20WME
Please read the entire instruction manual before use and save it for future reference. We reserve the right
for any errors in text or images and for making any necessary technical changes to this document. If you
should have any questions concerning technical problems please contact our Customer Services.
Use
1. Find out which of the provided DC connectors fits your product (try them for size loose).
2. There are two polarities for DC voltage, positive and negative. The AC/DC adaptor is made for
devices with a positive (+) or negative (–) central conductor. The polarity of the interchangeable
DC connectors can be reversed to the correct polarity.
3. Check the polarity markings on the product you wish to connect, adjust the DC connectors like this:

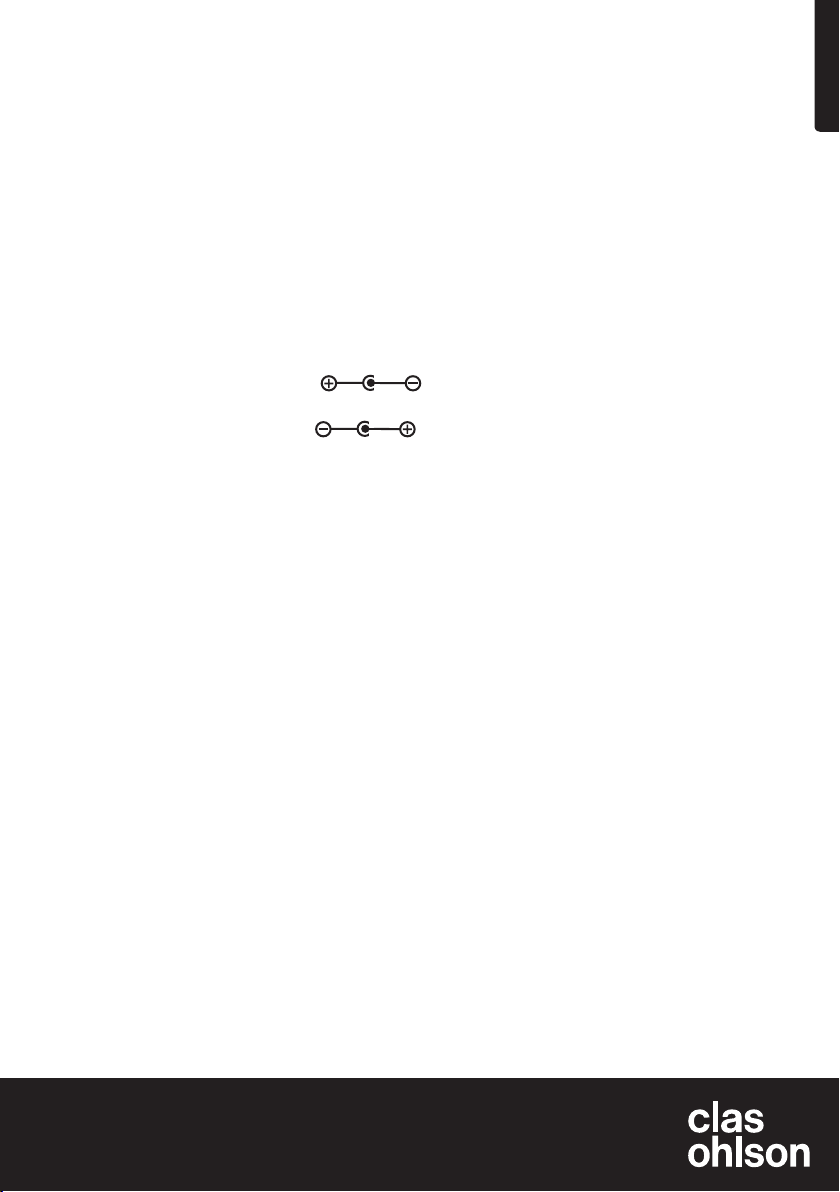

- Negative (–) on the centre pin , turn the DC connector
so that the (–) symbol is seen in front of the “TIP” mark.
- Positive (+) on the centre pin , turn the DC connector
so that the (+) symbol is seen in front of the “TIP” mark.
4. Make sure that the DC connector is securely pushed onto the end of the cable.
5. Set the desired output voltage (5 V / 6 V / 7.5 V / 9 V / 12 V / 13.2 V) using a small
screwdriver and plug the cable with the correct DC connector on the end into the
socket of the device to be powered by the adaptor.
6. Make sure that the connected device’s power consumption does not
exceed the adaptor’s maximum output power.
7. Connect the adaptor to a power point, the LED should light up.
8. Switch on the connected device.
Warning!
• The wrong voltage or polarity can damage the connected device.
• Only connect devices that have a power consumption of max 20 W.
• Turn off the connected device before connecting/disconnecting the DC connector.
• Always check the polarity with a multimeter or similar instrument if you are in the least unsure.
• Do not position the product where it is exposed to moisture or water.
Disposal
Follow local ordinances when disposing of this product. If you are unsure of how
to dispose of this product, please contact your local authority.
Specifications
Input voltage 100–240 V AC, 50/60 Hz
Output voltage (stabilized) 5 V/6 V 2.5 A max
7.5 V 2 A max
9 V/12 V 1.7 A max
13.2 V 1.5 A max

Svenska
SVERIGE • KUNDTJÄNST
tel. [phone] internet www.clasohlson.se
fax [phone] e-post [email protected]
Ver. 20140130
Batterieliminator
Art.nr 18-2271 Modell SMP-20WME-UK
36-4219 SMP-20WME
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem
eller andra frågor, kontakta vår kundtjänst.
Användning
1. Prova ut vilken batteripropp som passar till din produkt (prova med batteriproppen lös).
2. Det finns två polariteter på likspänning, positiv och negativ. Batterieliminatorn är avsedd för apparater
som har positiv (+) eller negativ (–) centrumledare. De utbytbara batteripropparna går att polvända för
att ställa in rätt polaritet.
3. Kontrollera polaritetsmärkningen på produkten som ska anslutas, vänd batteriproppen så här:

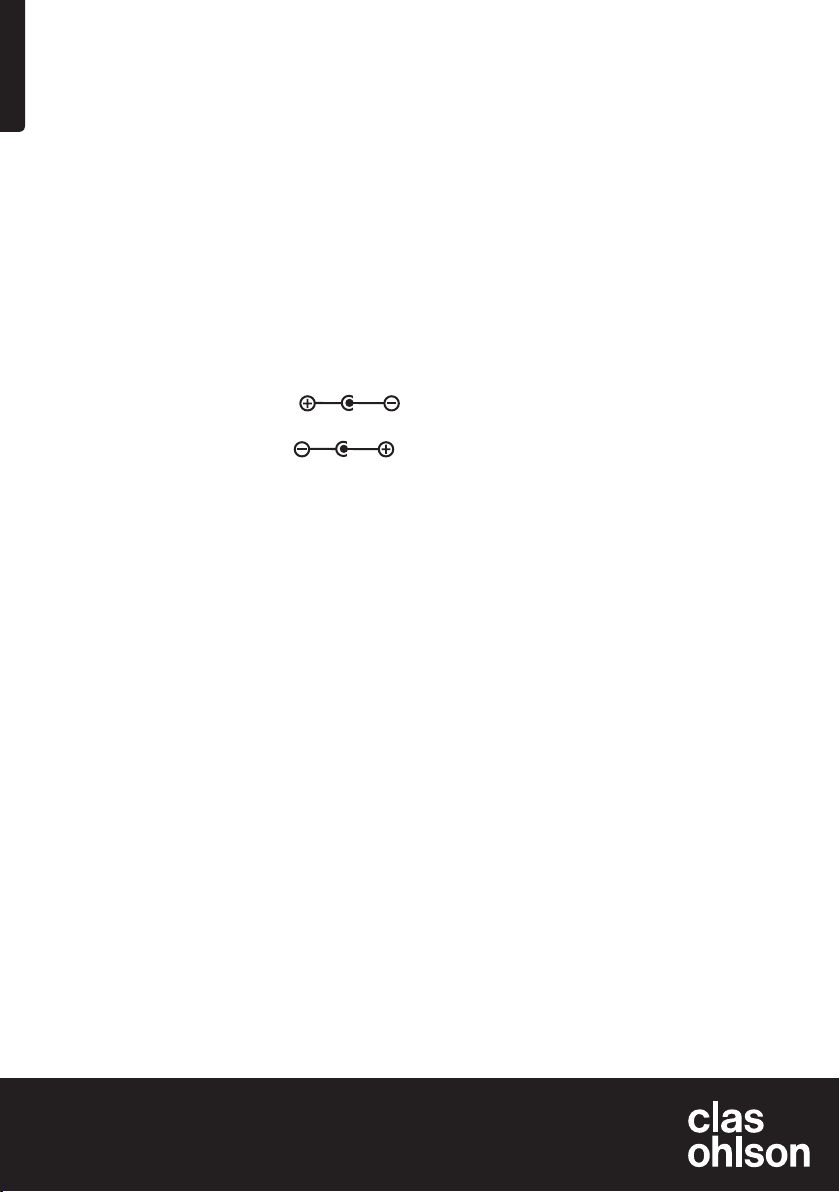

- Negativ (–) på centrumstift , vänd batteriproppen
så att (–) -symbolen syns framför ”TIP”.
- Positiv (+) på centrumstift , vänd batteriproppen
så att (+) -symbolen syns framför ”TIP”.
4. Se till att batteriproppen och kabeländen är helt hoptryckta.
5. Ställ in önskad utspänning (5 V / 6 V / 7,5 V / 9 V / 12 V / 13,2 V) med hjälp av t.ex. en liten
skruvmejsel och anslut kabeln med rätt batteripropp till den produkt som ska drivas av eliminatorn.
6. Kontrollera att den anslutna produktens effektförbrukning inte överstiger eliminatorns högsta uteffekt.
7. Anslut eliminatorn till ett eluttag, lysdioden tänds.
8. Slå på den anslutna produkten.
Varning!
• Fel spänning eller polaritet kan skada den anslutna produkten.
• Anslut endast eliminatorn till en produkt som har effektförbrukning av max. 20 W.
• Stäng av den anslutna produkten innan du ansluter/tar bort batteriproppen.
• Kontrollera polariteten med ett instrument om du är det minsta osäker!
• Placera inte produkten så att den kan utsättas för fukt eller vattenstänk.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikation
Drivspänning 100–240 V AC, 50/60 Hz
Utspänning (stabiliserad) 5 V/6 V 2,5 A max.
7,5 V 2 A max.
9 V/12 V 1,7 A max.
13,2 V 1,5 A max.

Norsk
NORGE • KUNDESENTER
tel. [phone] internett www.clasohlson.no
fax [phone] e-post [email protected]
Ver. 20140130
Batterieliminator
Art.nr. 18-2271 Modell SMP-20WME-UK
36-4219 SMP-20WME
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev.
tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål,
ta kontakt med vårt kundesenter.
Bruk
1. Prøv ut hvilken batterikontakt som passer til ditt produkt (prøv med batterikontakten løs).
2. På likespenning finnes det to polariteter, positiv og negativ. Batterieliminatoren er beregnet for
apparater som har positiv (+) eller negativ (–) leder. De utskiftbare batterikontaktene kan
polvendes for å oppnå riktig polaritet.
3. Kontroller polaritetsmerkingen på produktet som skal kobles til, og vend batterikontakten slik:
- Negativ (–) på sentrumstift , vend batterikontakten
slik at (–) -symbolet syns foran «TIP».
- Positiv (+) på sentrumstift , vend batterikontakten
slik at (+) -symbolet syns foran «TIP».
4. Påse at batterikontakten og kabelenden er trykket helt sammen.
5. Still inn ønsket utspenning (5 V / 6 V / 7,5 V / 9 V / 12 V / 13,2 V) med hjelp av f.eks. en liten skrutrek-
ker og koble så kabelen med riktig batterikontakt til det produktet som skal drives av eliminatoren.
6. Kontroller at produktet som er koblet til ikke har et effektforbruk som overstiger eliminatorens maks. uteffekt.
7. Koble eliminatoren til et strømuttak og en lysdiode tennes.
8. Slå på det tilkoblede produktet.
Advarsel!
• Feil spenning eller polaritet kan skade det tilkoblede produktet.
• Koble eliminatoren kun til produkter som har effektforbruk på maks. 20 W.
• Skru av det tilkoblede produktet før du kobler til eller fra batterikontakten.
• Kontroller polariteten med et instrument hvis du er det minste usikker!
• Plasser ikke produktet slik at det kan utsettes for fuktighet eller vannsprut.
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter.
Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.
Spesifikasjon
Spenning 100–240 V AC, 50/60 Hz
Spenning ut (stabilisert) 5 V/6 V 2,5 A (maks.)
7,5 V 2 A (maks.)
9 V/12 V 1,7 A (maks.)
13,2 V 1,5 A (maks.)

Suomi
SUOMI • ASIAKASPALVELU
puh. 020 111 2222 kotisivu www.clasohlson.fi
sähköposti [email protected]
Ver. 20140130
Muuntaja
Tuotenro 18-2271 Malli SMP-20WME-UK
36-4219 SMP-20WME
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.
Käyttö
1. Kokeile, mikä liitin sopii laitteeseesi (kokeile ensin irrallisella liittimellä).
2. Tasajännitteellä on kaksi eri napaisuutta, positiivinen ja negatiivinen. Muuntaja on tarkoitettu laitteille,
joissa on positiivinen (+) tai negatiivinen (–) keskijohdin. Koska liittimissä on napaisuuden vaihto, niillä
voidaan valita laitteeseen sopiva napaisuus!
3. Tarkasta liitettävän laitteen napaisuusmerkintä ja käännä liitin seuraavalla tavalla:
- Negatiivinen (–) keskijohdin : käännä liitin siten,
että symboli (–) näkyy ”TIP”-tekstin edessä.
- Positiivinen (+) keskijohdin : käännä liitin siten,
että symboli (+) näkyy ”TIP”-tekstin edessä.
4. Varmista, että liitin ja kaapelin pää ovat kunnolla kiinni.
5. Valitse oikea lähtöjännite (5 V / 6 V / 7,5 V / 9 V / 12 V / 13,2 V) esim. pienellä ruuvitaltalla
ja liitä johto, jossa on oikea liitin, laitteeseen, johon tarvitset muuntajaa.
6. Varmista, että liitetyn laitteen tehonkulutus ei ylitä muuntajan suurinta antotehoa.
7. Merkkivalo syttyy, kun muuntaja liitetään pistorasiaan.
8. Kytke liitetty laite päälle.
Varoitus!
• Väärä jännite tai napaisuus saattaa vahingoittaa liitettyä laitetta.
• Muuntajan saa liittää ainoastaan laitteeseen, jonka tehonkulutus on korkeintaan 20 W.
• Sammuta liitetty laite ennen muuntajan liittämistä/irrottamista.
• Tarkasta napaisuus esim. yleismittarilla, mikäli olet epävarma!
• Älä aseta tuotetta paikkoihin, joissa se saattaa altistua kosteudelle tai vesiroiskeille.
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.
Tekniset tiedot
Käyttöjännite 100–240 V AC, 50/60 Hz
Lähtöjännite (vakautettu) 5 V/6 V Maks. 2,5 A
7,5 V Maks. 2 A
9 V/12 V Maks. 1,7 A
13,2 V Maks. 1,5 A

DEUTSCHLAND • KUNDENSERVICE
Unsere Homepage www.clasohlson.de besuchen und
auf Kundenservice klicken.
Deutsch
Ver. 20140130
Netzteil
Art.Nr. 18-2271 Modell SMP-20WME-UK
36-4219 SMP-20WME
Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen
und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser
Kundenservice über eine Kontaktaufnahme.
Bedienung
1. Ausprobieren, welcher Stecker zum Produkt passt (mit gelöstem Netzstecker ausprobieren).
2. Bei Gleichstrom gibt es zwei Polaritäten, positiv und negativ. Das Netzteil ist nur für Geräte ausgelegt,
dieeinen positiven (+) oder negativen (-) Innenleiter haben. Die austauschbaren Hohlstecker können
zur Einstellung derrichtigen Polariät umgepolt werden.
3. Polaritätskennzeichnung des Produkts, dasangeschlossen werden soll, beachten. Hohlstecker wie
folgt stecken:
- Negativ (-) am Innenleiter , Hohlstecker so stecken,
dass das(-)-Symbol vor „TIP“ zu sehen ist.
- Positiv (+) am Innenleiter , Hohlstecker so stecken,
dass das(+)-Symbol vor „TIP“ zu sehen ist.
4. Sicherstellen, dass Hohlstecker und Kabelende komplett aneinandergesteckt sind.
5. Gewünschte Spannung (5 V/6 V/7,5 V/9 V/12 V/13,2 V) mit Hilfe eines kleinen Schraubendrehers o. Ä.
einstellen und Kabel mit richtigem Hohlstecker für dasProdukt, dasvom Netzteil betrieben wird, anschließen.
6. Kontrollieren, dass derLeistungsverbrauch des angeschlossenen Produkts diehöchste Ausgangs-
leistung des Netzteils nicht übersteigt.
7. Netzteil aneine Steckdose anschließen, dieLeuchtdiode leuchtet.
8. Das angeschlossene Produkt einschalten.
Warnung:
• Falsche Spannung oder Polarität verursacht Schäden am angeschlossenen Produkt.
• Netzteil nur anein Produkt anschließen, dass einen Leistungsverbrauch von max. 20 W hat.
• Vor dem Anschließen/Trennen des Hohlsteckers dasangeschlossene Produkt ausschalten.
• Polarität bei geringsten Zweifeln mit einem Gerät kontrollieren.
• Produkt nicht so platzieren, dass es Feuchtigkeit oder Wasserspritzern ausgesetzt ist.
Hinweise zur Entsorgung
Bitte dasProdukt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von
derGemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.
Technische Daten
Betriebsspannung 100–240 V AC, 50/60 Hz
Ausgangsspannung (stabilisiert) 5 V/6 V max. 2,5 A
7,5 V max. 2 A
9 V/12 V max. 1,7 A
13,2 V max. 1,5 A
