Clas Ohlson DVB-2687A User manual

ENGLISH SVENSKA NORSK SUOMI
38-1567
Indoor Antenna



Model/Modell/Malli: DVB-2687A



2

3
ENGLISH
Indoor Antenna
model DVB-2687A, art.no 38-1567
Please read the entire instruction manual before using and save it for future use.
We apologise for any text or photo errors and any changes of technical data.
Description
This DVB-T (Digital Video Broadcasting – Terrestrial) antenna amplier receives FM
DAB signals for radio, digital terrestrial TV, VHF and UHF signals.
This package contains
• Antenna
• Antenna support stand
• Wall bracket
• Wood screws
• Adaptor 230V 50Hz / 6VDC 100mA
• Coaxial cable: IEC male-male, one straight end, the other angled.
Warning! The antenna is for indoor use only.

4
ENGLISH
Mounting
There are two different ways of mounting the antenna; either on a table or mounted
on a wall.

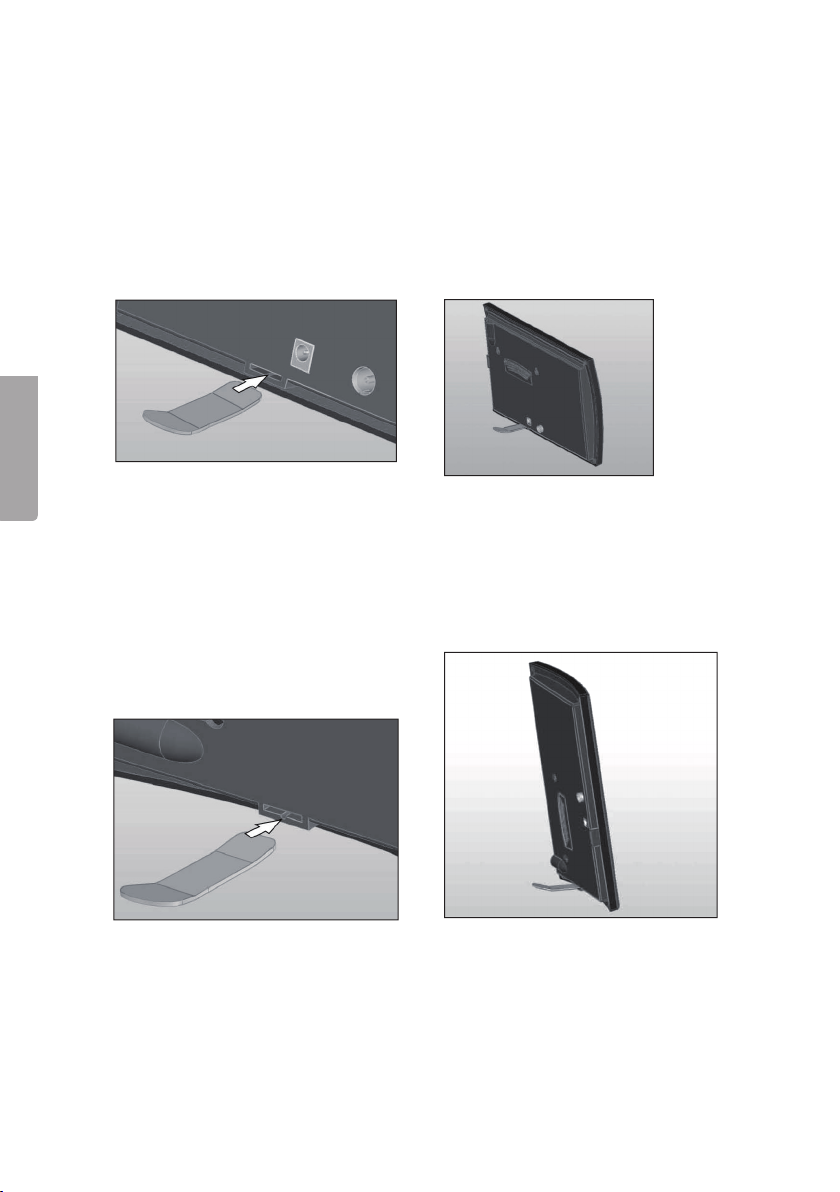

Table placement
b) Vertically
1. Find the insert slot at the side of
the antenna’s back.
2. Insert the support
stand.
a) Horizontally
1. Find the insertion slot at the
bottom of the antenna’s back.
2. Insert the support stand.

5
ENGLISH
Wall mounting
1. Put two screws in the wall. The distance should be 80 mm between centres.
2. Fit the wall bracket to the
antenna by plugging it into
the holes on the back of the
antenna.
3. When the wall bracket is plugged
in, push it upwards to lock.
4. Fit the antenna onto the two
wood screws on the wall.
80 mm (3,149”)
80 mm (3,149”)

6
ENGLISH
TV
TV
Connections
1. The decoder normally supplies the antenna with 5VDC/30mA power.
Remember to turn the switch on.
AC/DC adaptor
230V, 50Hz ,
6VDC/100mA
2. If the switch does not supply the antenna with 5VDC/30mA power you should
use the AC/DC adaptor.
NOTE! I you are unsure if the decoder supplies the antenna with power
you can still try the AC/DC adaptor. The AC/DC adaptor does not harm the
antenna or the decoder.
Coaxial cable
Decoder
Coaxial cable
Decoder

7
ENGLISH
Disposal
Follow local ordinances when disposing of this product. If you are unsure
about how to dispose of this product contact your municipality.
Technical data and functions
Reception of digital terrestrial TV signal (DVB-T) and DAB/FM signal.
Reception area: VHF 88~240 MHz UHF 470~862 MHz
Amplication of active antenna: VHF: 18 dB UHF: 15 dB
For horizontal or vertical reception.
Interference lter for GSM signals.
Extremely low static.

8
SVENSKA
Inomhusantenn
modell DVB-2687A, art.nr 38-1567
Läs igenom hela bruksanvisningen före användning och spara den sedan som
referensmaterial. Vi reserverar oss för ev. text- och bildfel samt ändringar av
tekniska data. Vid tekniska problem eller andra frågor kan Du kontakta oss
(se adresserna på baksidan).
Presentation
Denna DVB-T (Digital Video Broadcasting – Terrestrial) antennförstärkare tar emot
FM DAB-signaler för radio, digital marksänd tv, VHF- och UHF-signaler.
Detta nns i förpackningen
• Antenn
• Antennstöd
• Väggfäste
• Träskruvar
• Batterieliminator: 230 V 50 Hz / 6VDC 100 mA
• Koaxialkabel: IEC hane-hane, ena änden rak, den andra vinklad
Varning! Antennen är endast till för inomhusbruk.

9
SVENSKA
Montering
Detfinnstvåolikasättattmonteraantennen;bordsplaceringellerväggmontering.
Bordsplacering
a) Horisontellt
1. Leta på hålet längst ned
på kortsidan på antennens
bakstycke.
2. För in stödet i hålet.
b) Vertikalt
1. Leta på hålet längst ned
på långsidan på antennens
bakstycke.
2. För in stödet i hålet.

10
SVENSKA
Väggmontering
1. Skruva i två träskruvar i väggen. Avståndet ska vara 80 mm mellan
skruvarnas mittpunkter.
2. Sätt fast väggfästet i antennen
genom att plugga in det i hålen
på antennens bakstycke.
3. När du har pluggat in väggfästet,
skjut det uppåt för att låsa fast det.
4. Sätt fast antennen på de två
träskruvarna i väggen.
80 mm (3,149”)
80 mm (3,149”)

11
SVENSKA
TV
TV
Anslutningar
1. Dekodern förser antennen med 5VDC/30mA-ström. Kom ihåg att slå på
strömbrytaren på dekodern.
Batterieliminator
230V, 50Hz,
6VDC/100mA
2. Om dekodern inte förser antennen med 5VDC/30mA-ström ska du använda
batterieliminatorn.
OBS! Om du är osäker på om dekodern förser antennen med ström går det
bra att prova batterieliminatorn ändå. Batterieliminatorn skadar inte antennen
eller dekodern.
Koaxialkabel
Dekoder
Koaxialkabel
Dekoder

12
SVENSKA
Återvinning
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Tekniska data och funktioner
Mottagning av digital marksänd TV-signal (DVB-T) och DAB/FM-signal.
Mottagningsområde: VHF 88~240 MHz
UHF 470~862 MHz
Förstärkning av aktiv antenn: VHF: 18 dB
UHF: 15 dB
För horisontell eller vertikal mottagning.
Störningslter för GSM-signaler.
Extremt låg brusfaktor.

13
NORSK
Innendørsantenne
modell DVB-2687A, art.nr 38-1567
Les igjennom hele bruksanvisningen grundig, og ta vare på den til senere bruk.
Vi reserverer oss for ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vår kundetjeneste.
Presentasjon
Denne DVB-T (Digital Video Broadcasting – Terrestrial) antenneforsterkeren tar
imot FM DAB-signaler for radio, digital bakkesendt TV, VHF- og UHF-signaler.
Dette er med i forpakningen
• Antenne
• Antennestøtte
• Veggfeste
• Treskruer
• Batterieliminator230V,50Hz/6VDC,100mA
• Koaksialkabel:IEChann-hann,deneneendenerrett,denandreervinklet.
Advarsel! Antennen er kun beregnet for innendørs bruk.

14
NORSK
Montering
Det  nnes to forskjellige måter å montere antennen på; bordplassering eller
veggmontering.
Bordplassering
a) Horisontalt
1. Finn hullet nederst på langsiden på
antennens bakstykke.
2. Før støtten inn i hullet.
b) Vertikalt
1. Finn hullet nederst på kortsiden
på antennens bakstykke.
2. Før støtten inn i hullet.

15
NORSK
80 mm (3,149”)
80 mm (3,149”)
Veggmontering
1. Skru inn to treskruer i veggen. Avstanden skal være 80 mm mellom
skruenes midtpunkter.
2. Sett veggfestet i antennen ved
å plugge det inn i hullene på
antennens bakstykke.
3. Når du har plugget inn veggfestet,
skyv det oppover for å låse det.
4. Fest antennen på de to treskruene
i veggen.

16
NORSK
TV
TV
Batterieliminator
230 V, 50 Hz,
6 VDC/100 mA
Koaksialkabel
Dekoder
Koaksialkabel
Dekoder
Tilkoblinger
1. Dekoderen forsyner antennen med 5 V DC/30 mA strøm. Husk å slå på
strømbryteren på dekoderen.
2. Dersom strømbryteren ikke forsyner antennen med 5 V DC/30 mA strøm, skal
du bruke batterieliminatoren.
OBS! Dersom du er usikker på om dekoderen forsyner antennen med strøm,
går det bra å prøve batterieliminatoren allikevel. Batterieliminatoren skader
ikke antennen eller dekoderen.

17
NORSK
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter.
Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.
Tekniske data og funksjoner
Mottak av digital bakkesendt TV-signal (DVB-T) og DAB/FM-signal.
Mottaksområde: VHF 88~240 MHz
UHF 470~862 MHz
Forsterking av aktiv antenne: VHF: 18 dB
UHF: 15 dB
For horisontal eller vertikal mottaking.
Støylter for GSM-signaler.
Ekstremt lav støyfaktor.

18
SUOMI
Sisäantenni
malli DVB-2687A, tuotenumero 38-1567
Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ohjeet tulevaa tarvetta vart-
en. Varaamme oikeudet teknisten tietojen muutoksiin. Emme vastaa mahdollisista
teksti- tai kuvavirheistä.
Tuotteen kuvaus
Tämä DVB-T (Digital Video Broadcasting – Terrestrial) –antennivahvistin vastaanot-
taa FM DAB-signaalia (radio, maanpäällinen digi-TV, VHF ja UHF).
Pakkauksen sisältö
• Antenni
• Antennituki
• Seinäkiinnike
• Puuruuvit
• Muuntaja: 230V 50Hz / 6VDC 100mA
• Koaksiaalikaapeli: IEC (uros-uros), toinen liitin suora, toinen suorakulma.
Huomio! Antenni on tarkoitettu vain sisäkäyttöön.

19
SUOMI
Asennus
Antennivoidaanasentaapöydälletaiseinälle.
Pöytäasennus
a) Vaakatasoon
1. Hae antennin takaosan pitkän
puolen alin reikä.
2. Aseta tuki reikään.
b) Pystytasoon
1. Haeantennintakaosanlyhyen
puolenalinreikä.
2. Aseta tuki reikään.

20
SUOMI
Seinäkiinnitys
80 mm (3,149”)
80 mm (3,149”)
1. Ruuvaakaksipuuruuviaseinään.Ruuvinreikienkeskikohtienetäisyyden
tuleeolla80mm.
2. Kiinnitä seinäkiinnike antenniin
painamalla se antennin
takaosan reikiin.
3. Kun olet painanut seinäkiinnikkeen
kiinni, työnnä sitä ylöspäin
lukitaksesi sen.
4. Kiinnitä antenni seinässä olevien
puuruuvien avulla.
