Clas Ohlson WHS-150-UK User manual

EnglishSvenskaNorskSuomiDeutsch
Inverter
Växelriktare
Vekselretter
Invertteri
Wechselrichter
Art.no. Model
18-2052 WHS-150-UK
32-8559 WHS-150
18-2053 WHS-300-UK
32-8560 WHS-300
18-2054 WHS-600-UK
32-8561 WHS-600
18-2055 WHS-1000-UK
32-8562 WHS-1000
18-2056 WHS-300-UK
32-8565 WHS-300
18-2057 WHS-1000-UK
32-8567 WHS-1000 Ver. 20180914

2

English
3
Inverter
Art.no Model Art.no Model
18-2052 WHS-150-UK 32-8559 WHS-150
18-2053 WHS-300-UK 32-8560 WHS-300
18-2054 WHS-600-UK 32-8561 WHS-600
18-2055 WHS-1000-UK 32-8562 WHS-1000
18-2056 WHS-300-UK 32-8565 WHS-300
18-2057 WHS-1000-UK 32-8567 WHS-1000
Please read theentire instruction manual before using and save it for future
use. We apologise for any text or photo errors and any changes of technical
data. If you have any questions concerning technical problems please
contact our Customer Service Department (see address on reverse.)
Introduction
• Short-circuit protection, theinverter switches off until theshort-circuit
has ceased.
• Warning and protection against low insufficient input voltage:
The inverter warns you if theinput voltage is too low. A warning buzzer
sounds when theinput voltage drops to 10.5 V (± 0.5 V) (for 12 V model)
and 21 V (± 1 V) (for 24 V model).
If thevoltage drops too low, theinverter will automatically shut itself off to
protect itself and thebattery. The red diode lights and theinverter shuts
off automatically at 10 V (± 0,5 V) (for 12 V model) and at 20 V (± 1 V)
(for 24 V model).
• Surge Protector: The red diode lights and theinverter shuts off auto-
matically at 15.5 V (± 1 V) (for 12 V model) and at 30 V (± 1.5 V)
(for 24 V model).
• Overload Protection: The red diode warning lamp lights and theinverter
automatically shuts off in case of constant overload or high peak loads.
• Thermal Protection: The red diode lights and theinverter shuts off
automatically at temperatures higher than 60 °C (± 5 °C).

4
English
Warning
• Make sure that the socket that the product is plugged into is easily
accessible so that you can quickly disconnect it and the product from
the mains when needed.
• Do not connect products of this type to each other.
• Do not cover the product.
• The inverter should not be exposed to rain or moisture
• Never open theinverter yourself, repairs should be carried out by
qualified personal using original spare parts, otherwise theproduct could
become dangerous to use.
• Always disconnect thebattery terminals before servicing or carrying out
any adjustments to connected load appliances!
• Be very careful when handling lead-acid batteries, avoid sparking at
the terminals.
• Keep theinverter out of children’s reach; remember that thevoltage from
it is as dangerous as that from aregular wall socket!
• If themains lead or other cables on theinverter are damaged they have
to be replaced. Use only original replacement parts from thesupplier.
• The product may only be used in vehicles.
• Make sure that you connect thecorrect lead to thecorrect terminal.
Reversed connection can damage theinverter, which is not covered
by theguarantee.
• The connection leads between theinverter and thebattery should be
kept short, max. 2 m.
• Never use longer leads than needed between theinverter and theload
appliance, thelonger thelead thehigher thevoltage drop.
• Do not load theinverter when connecting or disconnecting it.

English
5
Connection
The 150 W and 300 W models come with acigarette lighter plug and
connection lead.
Check that thecigarette lighter socket has 12V/24 V output voltage and that
thecigarette lighter socket has plus (+) in thecentre before theinverter is
connected. The 300 W, 600 W and 1000 W models come with battery
connection clips and leads.
1. Connect thered lead to thered (+) terminal on theinverter and the
(+) battery terminal.
2. Connect theblack lead to theblack (-) terminal on theinverter and the
(-) battery terminal.
3. Make sure that theconnections are tight to avoid sparking and voltage
drop.
Front
1. [FAULT ] Red LED
2. Switch [ON/STANDBY]
3. [POWER] Green LED
4. 230 V wall socket 2
1
4
3
8
5
6
7
Back
5. [+] Red. (+) terminal (positive)
(Not on the150 W model)
6. [-] Black. (+) terminal (negative)
(Not on the150 W model)
7. Fuse (only on the150 W and
300 W models)
8. Cooling Fan (Not on the150 W
model)

6
English
Use
• Make sure that thebattery to be used as apower source is fully charged.
• Make sure that theload appliance has alower power consumption that
theinverter’s max. power output.
• Do not connect any sensitive appliances which need sine wave AC voltage
(the inverter produces amodified square waveform).
1. Place theinverter on alevel surface, protected from rain and moisture
and with good air circulation so theinverter does not overheat. Do place
theinverter in direct sunlight or near aheat source.
2. Make sure that theload is switched off, and then plug theload appliance
into theinverter.
3. Turn theinverter on (turn thepower switch to 1), always turn theinverter
on before turning on theload!
4. The green LED (3) illuminates when theinverter is working normally
5. If theinverter’s warning buzzer sounds when you turn it on, theinput
voltage is too low and theinverter will shut off automatically.
Recharge thebattery!
Note:
• Disconnect theinverter from thebattery before starting thevehicle or
before recharging thebattery.
• Disconnect theinverter when it is not in use.
• Discharged batteries are sensitive to frost, recharge batteries before
storing them.

English
7
Powering acirculation pump etc. with aninverter
It is possible to run acirculation pump using aninverter as long as
theinverter’s power is matched to thecirculation pump’s needs. A circulation
pump requires agreat deal of initial power ( it uses more power when starting,
up to 3 times as much as when in normal operation). In order to do this,
aninverter with twice or even three times thepower is needed.
The reason why inverters with asine wave output are often used for running
circulation pumps is that apump running on asquare wave output (and even
modified “stepped” sine waves) can make anoise. The noise is caused by
thesudden phase shifts in asquare wave* (or modified sine wave), crea-
ting aresonance in thewindings of thepump which can be transferred to
thecopper conductors and other components connected to thepump.
If you have no choice, you can use aninverter producing asquare wave
output (or modified sine wave), but aninverter producing asine wave is pre-
ferable for quieter running.

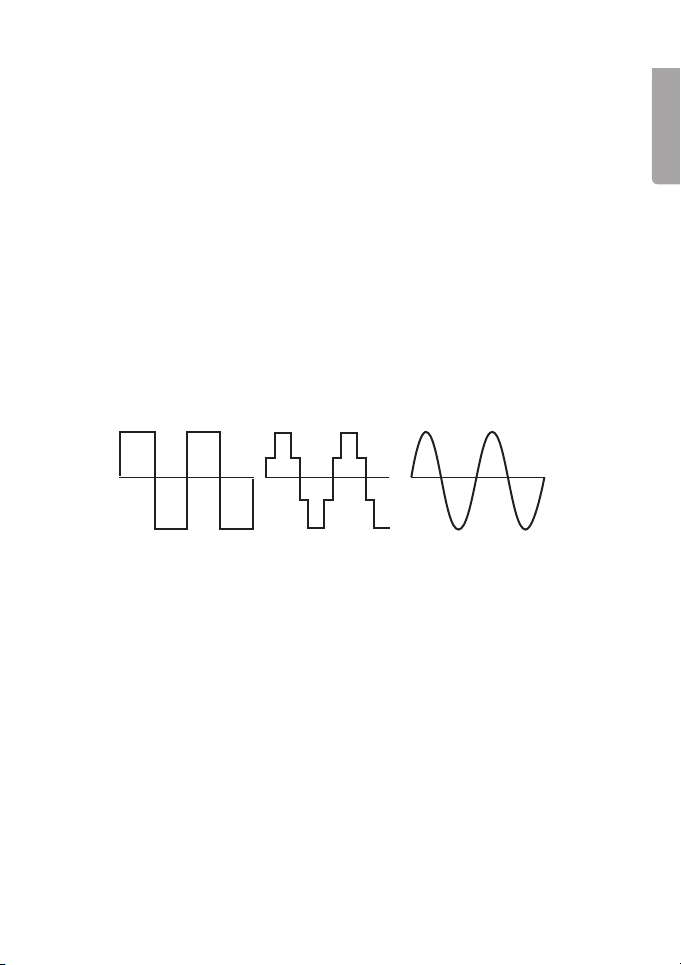

* The difference between square wave, modified sine wave and sine wave:
Measuring AC voltage
This inverter produces “modified square wave” AC voltage, this means that
thevoltage measurement must use avoltmeter that measures “TRUE RMS”
if themeasurement is to be accurate. If another type of voltmeter is used
thevoltage shown might be 20–30 V lower than theactual voltage.

8
English
Troubleshooting
1. Switch off theinverter straight away if there is aproblem.
2. Disconnect theload appliance.
3. Inspect theload appliance and all connections.
Low or no output voltage
• The inverter has abad connection to thebattery, check all
theconnections.
• Check that thefuse has not blown (only applies to 150 W and 300 W
models). On the600 W and 1000 W models thefuse is mounted on
thecircuit board and must only be replaced by qualified electricians.
• Measuring with thewrong instrument, see Measuring AC voltage.
The red LED (1) illuminates
• The battery is too low, recharge thebattery.
• The inverter is overloaded, reduce theload.
• The inverter has become too warm. Move it to acooler place, check that
theair vents are not blocked. There should be at least 50 cm around
theinverter to ensure cooling.
• The inverter is defective, ring our customer service department.
Responsible disposal
This symbol indicates that this product should not be disposed
of with general household waste. This applies throughout
theentire EU. In order to prevent any harm to theenvironment
or health hazards caused by incorrect waste disposal,
theproduct must be handed in for recycling so that thematerial
can be disposed of in aresponsible manner. When recycling
your product, take it to your local collection facility or contact
theplace of purchase. They will ensure that theproduct is
disposed of in anenvironmentally sound manner.

English
9
Technical Specification
Article number
Model
18-2052/
32-8559
WHS-150 12V
18-2053/
32-8560
WHS-300 12V
18-2056/
32-8565
WHS-300 24V
Power 12 V DC 12 V DC 24 V DC
Constant power output 150 W 300 W 300 W
Intermittent power
output
375 W 750 W 750 W
Voltage deviation ± 10 % ± 10 % ± 10 %
Output voltage Modified sine
wave
Modified sine
wave
Modified sine
wave
Power 12–14 V DC 12–14 V DC 20–30 V DC
Efficiency > 85 % > 85 % > 85 %
Idling consumption < 0.3 A < 0.5 A < 0.3 A
Thermal protection,
auto-shut off
60 °C (± 10 °C) 60 °C (± 10 °C) 60 ºC (± 10 °C)
Cooling fan No Yes Yes
Short circuit protection Yes Yes Yes
Soft start Yes Yes Yes
Overvoltage protection Yes Yes Yes
Automatic shut off at: 15 V (± 1.0 V) 15 V (± 1.0 V) 30 V (± 1.5 V)
Low power alarm 10.5 V (± 0.5 V) 10.5 V (± 0.5 V) 21.0 V (± 1 V)
Automatic shut off at: 10.0 V (± 0.5 V) 10.0 V (± 0.5 V) 20.0 V (± 1 V)
Protection against
wrong polarity (fuse)
Yes Yes Yes
Input fuse 20 A 35 A 20 A
Operating
temperature
-15 till 50 °C -15 till 50 °C -15 till 50 °C
Size (mm) 192×96×65 218×96×65 218×96×65
Weight
(net, without leads)
835 g 1010 g 1010 g
Hi-Pot Yes Yes Yes

10
English
Article number
Model
18-2054/
32-8561
WHS-600 12 V
18-2055/
32-8562
WHS-1000 12 V
18-2057/
32-8567
WHS-1000 24 V
Power 12 V DC 12 V DC 24 V DC
Constant power
output
600 W 1000 W 1000 W
Intermittent power
output
1500 W 2500 W 2500 W
Voltage deviation ± 10 % ± 10 % ± 10 %
Output voltage Modified sine
wave
Modified sine
wave
Modified sine
wave
Power 12 V DC 12 V DC 20–30 V DC
Efficiency > 85 % > 85 % > 85 %
Idling consumption < 0,65 A < 1,0 A < 0,9 A
Thermal protection,
auto-shut off
60 °C (± 10 ºC) 60 °C (± 10 ºC) 60 °C (± 10 °C)
Cooling fan Yes Yes Yes
Kortslutningsskydd Yes Yes Yes
Soft start Yes Yes Yes
Overvoltage
protection
Yes Yes Yes
Automatic shut off at 15 V (± 1,0 V) 15 V (± 1,0 V) 30 V (± 1,5 V)
Low power alarm 10,5 V (± 0,5 V) 10,5 V (± 0,5 V) 21 V (± 1,0 V)
Automatic shut off at 10,0 V (± 0,5 V) 10,0 V (± 0,5 V) 20 V (± 1,0 V)
Protection against
wrong polarity (fuse)
Yes Yes Yes
Input fuse 20 A (4 st) 35 A (4 st) 35 A (2 st)
Operating temperature -15 to 50 °C -15 to 50 °C -15 to 50 °C
Size (mm) 208×205×76 300×205×78 300×205×78
Weight (net, without
leads)
2100 g 3250 g 3250 g
Hi-Pot Yes Yes Yes

Svenska
11
Växelriktare
Art.nr Modell Art.nr Modell
18-2052 WHS-150-UK 32-8559 WHS-150
18-2053 WHS-300-UK 32-8560 WHS-300
18-2054 WHS-600-UK 32-8561 WHS-600
18-2055 WHS-1000-UK 32-8562 WHS-1000
18-2056 WHS-300-UK 32-8565 WHS-300
18-2057 WHS-1000-UK 32-8567 WHS-1000
Läs igenom hela bruksanvisningen före användning och spara den sedan
för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av
tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst
(se adressuppgifter på baksidan).
Introduktion av växelriktarens skydd
• Kortslutningsskydd, växelriktaren stängs av till kortslutningen har upphört.
• Varning och skydd vid låg inspänning:
Växelriktaren varnar om inspänningen blir för låg. En varningssummer ljuder
när ingångsspänningen har sjunkit till 10,5 V (± 0,5 V) (för 12 V modell) och
21 V (± 1 V) (för 24 V modell).
Om spänningen sjunker för lågt kommer växelriktaren att stängas av
automatiskt för att skydda sig själv och batteriet. Den röda dioden
tänds och växelriktaren stängs av automatiskt vid 10 V (±0,5 V) (för 12 V
modell) och vid 20 V (± 1,0 V) (för 24 V modell).
• Överspänningsskydd: Den röda dioden tänds och växelriktaren stängs av
automatiskt vid 15,5 V (± 1 V) (för 12 V modell) och vid 30 V (± 1,5 V)
(för 24 V modell).
• Överbelastningsskydd: Den röda dioden tänds och växelriktaren stängs
av automatiskt vid kontinuerlig överbelastning eller vid hög toppbelastning
• Termiskt skydd: Den röda dioden tänds och växelriktaren stängs av
automatiskt vid temperatur högre än 60 ºC (± 5 ºC).

12
Svenska
Varning
• Se till att uttaget där produkten placeras är lättåtkomligt så att den och
ansluten produkt vid behov snabbt kan frånkopplas från elnätet.
• Anslut inte produkter av denna typ med varandra.
• Täck inte över produkten.
• Växelriktaren skall skyddas mot regn och fukt.
• Öppna aldrig växelriktaren själv, reparationer av produkten ska alltid
utföras av fackman, med originalreservdelar, annars finns det risk för att
produkten kan vålla olyckor eller personskada.
• Ta alltid bort anslutningarna till batteriet innan service och justering av
ansluten enhet!
• Var mycket försiktig vid användning av blybatterier, undvik gnistbildning
vid anslutning.
• Placera växelriktaren utom räckhåll för barn, tänk på att spänningen från
den är lika farlig som dina vanliga el-uttag!
• Om nätsladden eller andra kablar är skadade ska de bytas ut.
Använd endast originalreservdelar från leverantören.
• Produkten får endast användas i fordon.
• Anslutningskablarna mellan batteri och växelriktare skall hållas korta,
max 2 meter.
• Använd aldrig längre kablar än vad som behövs mellan växelriktare och
strömförbrukare, lång kabel leder till spänningsfall.
• Kontrollera att du kopplar rätt kabel till rätt pol. Omvänd inkoppling kan
orsaka skador på växelriktaren som inte omfattas av garantin.
• Belasta ej växelriktaren när du ansluter eller tar bort anslutningar.

Svenska
13
Anslutning
För 150 W och 300 W modellerna medföljer kabel med propp för
cigarettändaruttag.
Kontrollera att cigarettändaruttaget har 12V/24 V utspänning och att cigarett-
tändaruttaget har plus (+) i centrum innan växelriktaren ansluts.
För 300 W, 600 W och 1000 W modellerna medföljer kablar med batteri-
klämmor för anslutning till polerna på ett batteri.
1. Anslut röd kabel till den röda (+) terminalen på växelriktaren och till
(+) polen på batteriet.
2. Anslut svart kabel till svarta (-) terminalen på växelriktaren och till
(-) polen på batteriet.
3. Kontrollera att anslutningarna sitter fast ordentligt, för att förebygga
gnistbildning och spänningsfall.
Framsidan
1. [FAULT ] Röd lysdiod
2. Strömbrytare [ON/STANDBY ]
3. [POWER] Grön lysdiod
4. 230 V-uttag
2
1
4
3
8
5
6
7
Baksidan
5. [+] Röd. (+) terminal (positiv)
(Finns ej på 150 W modellen)
6. [-] Svart. (-) terminal (negativ)
(Finns ej på 150 W modellen)
7. Säkring (endast 150 W och
300 W -modellerna)
8. Kylfläkt (Finns ej på 150 W
modellen)

14
Svenska
Användning
• Se till att batteriet som ska användas som strömkälla är fulladdat.
• Kontrollera att de anslutna enheterna har en lägre strömförbrukning än
växelriktarens max. uteffekt.
• Anslut inga känsliga elektriska produkter som behöver växelspänning i
form av sinusvåg (växelriktaren lämnar modifierad fyrkantvåg.)
1. Placera växelriktaren på en plan yta, väl skyddad från regn, fukt och
med god luftväxling så kylningen av växelriktaren inte hindras, inte heller
i direkt solljus eller nära någon värmekälla.
2. Kontrollera att strömförbrukaren är avslagen, anslut sedan
strömförbrukarens stickpropp till uttaget på växelriktaren.
3. Slå på växelriktaren (ställ strömbrytaren på 1), slå alltid på växelriktaren
innan den anslutna strömförbrukaren startas!
4. Den gröna lysdioden (3) lyser när växelriktaren fungerar normalt.
5. Om växelriktarens varningssummer piper vid start indikerar det att
ingångsspänningen är för låg och sedan stängs växelriktaren av
automatiskt. Ladda upp batteriet!
Tänk på detta!
• Koppla ifrån växelriktaren från batteriet innan fordonet startas eller innan
batteriet ska laddas upp.
• Koppla ifrån växelriktaren när den inte används.
• Urladdade batterier är känsliga för frost, ladda upp batterier innan förvaring.

Svenska
15
Driva cirkulationspump etc. med växelriktare
Det går att köra en cirkulationspump på en växelriktare under förutsättning att
växelriktarens effekt är proportionerad mot cirkulationspumpen. En cirkula-
tionspump har väldigt hög startström (den drar mer ström vid start än angiven
ström, upp till 3 ggr så mycket som vid normal drift), för att det ska fungera
krävs därför en dubbelt (ibland tre gånger) så kraftig växelriktare.
Anledningen till att man ofta använder en växelriktare med s.k. sinusvåg till
cirkulationspumpar är att det vid användande av fyrkantsvåg (och även mo-
difierad ”trappstegsformad” sinusvåg) kan bli ett visst oljud. Oljudet uppstår
p.g.a. de snabba fasvändningarna som blir av fyrkantsvågen* (eller modifierad
sinusvåg), detta skapar ett resonansljud i pumpens lindningar som sedan kan
sprida sig via kopparledningar och dyl. som är anslutet till pumpen.
Vid ”nöddrift” kan man kanske nöja sig med en växelriktare som lämnar fyr-
kantsvåg (eller modiferad sinusvåg), men en växelriktare som lämnar sinusvåg
är att föredra just för att få en tystare drift.
Skillnad fyrkantsvåg, modifierad ”trappstegsformad” sinusvåg och sinusvåg:
Mätning av växelspänning
Växelriktaren lämnar växelspänning i form av modifierad fyrkantvåg, det med-
för att spänningsmätning måste ske med en voltmätare som mäter ”TRUE
RMS” för att mätningen ska vara rättvisande, med annan typ av voltmätare
kommer spänningen att visas 20–30 V lägre än den verkliga spänningen.

16
Svenska
Felsökning
1. Stäng av växelriktaren omedelbart vid problem.
2. Koppla ifrån anslutna strömförbrukare.
3. Kontrollera anslutna strömförbrukare och alla anslutningar.
Låg utspänning eller ingen utspänning
• Växelriktaren har dålig kontakt med batteriet, kontrollera anslutningarna.
• Montrollera att säkringen är hel (gäller endast 150 W och 300 W
modellerna). På 600 W och 1000 W–modellerna sitter säkringarna
monterade på kretskortet och får endast bytas av kvalificerad
servicepersonal.
• Mätning med fel instrument, se Mätning av växelspänning.
Den röda lysdioden (1) lyser
• Batteriet har för låg spänning, ladda batteriet.
• Växelriktaren överbelastas, minska belastningen.
• Växelriktaren har blivit för het. Ställ växelriktaren på en svalare plats,
kontrollera att inte ventilationsöppningarna är blockerade. Det bör vara
minst 50 cm fritt runt växelriktaren för att garantera kylningen.
• Växelriktaren är defekt, ring vår kundtjänst.
Avfallshantering
Denna symbol innebär att produkten inte får kastas
tillsammans med annat hushållsavfall. Detta gäller inom
hela EU. För att förebygga eventuell skada på miljö och
hälsa, orsakad av felaktig avfallshantering, ska produkten
lämnas till återvinning så att materialet kan tas omhand på
ettansvarsfullt sätt. När du lämnar produkten till återvinning,
använd dig av de returhanteringssystem som finns där du
befinner dig eller kontakta inköpsstället. De kan se till att
produkten tas om hand på ettför miljön tillfredställande sätt.

Svenska
17
Specifikationer
Artikelnummer
Modell
18-2052/
32-8559
WHS-150 12 V
18-2053/
32-8560
WHS-300 12 V
18-2056/
32-8565
WHS-300 24 V
Drivspänning 12 V DC 12 V DC 24 V DC
Kontinuerlig uteffekt 150 W 300 W 300 W
Intermittent uteffekt 375 W 750 W 750 W
Spänningsvariation ± 10 % ± 10 % ± 10 %
Utspänning, typ Modifierad
sinusvåg
Modifierad
sinusvåg
Modifierad
sinusvåg
Drivspänning 12–14 V DC 12–14 V DC 20–30 V DC
Verkningsgrad > 85 % > 85 % > 85 %
Tomgångsförbrukning < 0,3 A < 0,5 A < 0,3 A
Termiskt skydd, auto-
matisk avstängning
60 °C (± 10 °C) 60 °C (± 10 °C) 60 °C (± 10 °C)
Kylfläkt Nej Ja Ja
Kortslutningsskydd Ja Ja Ja
Mjuk start Ja Ja Ja
Överspänningsskydd Ja Ja Ja
Automatisk
avstängning vid:
15 V (± 1,0 V) 15 V (± 1,0 V) 30 V (± 1,5 V)
Alarm för låg
drivspänning
10,5 V (± 0,5 V) 10,5 V (± 0,5 V) 21,0 V (± 1 V)
Automatisk
avstängning vid:
10,0 V (± 0,5 V) 10,0 V (± 0,5 V) 20,0 V (± 1 V)
Skydd mot fel polaritet
(säkring)
Ja Ja Ja
Ingångssäkring 20 A 35 A 20 A
Användnings-
temperatur
-15 till 50 °C -15 till 50 °C -15 till 50 °C
Storlek (mm) 192×96×65 218×96×65 218×96×65
Vikt (netto, utan kablar) 835 g 1010 g 1010 g
Hi-Pot Ja Ja Ja

18
Svenska
Artikelnummer
Modell
18-2054/
32-8561
WHS-600 12 V
18-2055/
32-8562
WHS-1000 12 V
18-2057/
32-8567
WHS-1000 24 V
Drivspänning 12 V DC 12 V DC 24 V DC
Kontinuerlig
uteffekt
600 W 1000 W 1000 W
Intermittent uteffekt 1500 W 2500 W 2500 W
Spänningsvariation ± 10 % ± 10 % ± 10 %
Utspänning, typ Modifierad
sinusvåg
Modifierad
sinusvåg
Modifierad
sinusvåg
Drivspänning 12 V DC 12 V DC 20–30 V DC
Verkningsgrad > 85 % > 85 % > 85 %
Tomgångsförbrukning < 0,65 A < 1, < 0,9 A
Termiskt skydd, auto-
matisk avstängning
60 °C (± 10 °C) 60 °C (± 10 °C) 60 °C (± 10 °C)
Kylfläkt Ja Ja Ja
Kortslutningsskydd Ja Ja Ja
Mjuk start Ja Ja Ja
Överspänningsskydd Ja Ja Ja
Automatisk
avstängning vid
15 V (± 1,0 V) 15 V (± 1,0 V) 30 V (± 1,5 V)
Alarm för låg
drivspänning
10,5 V (± 0,5 V) 10,5 V (± 0,5 V) 21 V (± 1,0 V)
Automatisk
avstängning vid
10,0 V (± 0,5 V) 10,0 V (± 0,5 V) 20 V (± 1,0 V)
Skydd mot fel
polaritet (säkring)
Ja Ja Ja
Ingångssäkring 20 A (4 st) 35 A (4 st) 35 A (2 st)
Användnings-
temperatur
-15 till 50 °C -15 till 50 °C -15 till 50 °C
Storlek (mm) 208×205×76 300×205×78 300×205×78
Vikt (netto,
utan kablar)
2100 g 3250 g 3250 g
Hi-Pot Ja Ja Ja

Norsk
19
Vekselretter
Art.nr. Modell Art.nr. Modell
18-2052 WHS-150-UK 32-8559 WHS-150
18-2053 WHS-300-UK 32-8560 WHS-300
18-2054 WHS-600-UK 32-8561 WHS-600
18-2055 WHS-1000-UK 32-8562 WHS-1000
18-2056 WHS-300-UK 32-8565 WHS-300
18-2057 WHS-1000-UK 32-8567 WHS-1000
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske
data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt
kundesenter (se opplysninger på baksiden).
Introduksjon av vekselretterens beskyttelse
• Kortslutningsbeskyttelse, vekselretteren stenges til kortslutningen har opphørt.
• Varsling og beskyttelse ved lang innspenning:
Vekselretteren varsler hvis innspenningen blir for lang. En varselsummer
låter når inngagnsspenningen har sunket til 10,5 V (± 0,5 V) (for 12 V
modellen) og 21 V (± 1 V) (for 24 V modellen).
Hvis spenningen synker for mye kommer vekselretteren til å stenges
automatisk for å beskytte seg selv og batteriet. Den røde dioden tennes
og vekselretteren skrus av automatisk10 V (± 0,5 V) (for 12 V modellen)
og ved 20 V (± 1,0 V) (for 24 V modellen).
• Overspenningsbeskyttelse: Den røde dioden tennes og vekselretteren
skrus av automatisk15,5 V (± 1 V) (for 12 V modellen) og ved 30 V (± 1,5 V)
(for 24 V modellen).
• Overbelastningsbeskyttelse: Den røde dioden tennes og vekselretteren
stenges av automatisk ved kontinuerlig overbelastning eller ved høy
toppbelastning.
• Termisk beskyttelse: Den røde dioden tennes og vekselretteren stenges
automatisk ved temperatur høyere enn 60 °C (± 5 °C).

20
Norsk
Advarsel
• Sørg for at strømuttaket der produktet plasseres er lett tilgjengelig,
slik at det tilkoblede produktet raskt kan kobles fra strømnettet.
• Koble ikke produkter av denne typen sammen.
• Produktet må ikke tildekkes.
• Vekselretteren må beskyttes mot regn og fuktighet.
• Åpne ikke vekselretterens deksel. Alle reparasjoner av produktet skal
utføres av fagpersoner og med originaldeler. Dersom ikke dette følges er
det fare for at produktet kan volde ulykker eller personskader.
• Koble alltid vekselretteren fra batteriet før service og justering av
tilkoblet enhet!
• Vær varsom ved bruk av blybatterier. Unngå gnister ved tilkobling.
• Vekselretteren må plasseres utenfor barns rekkevidde. Husk at
spenningen fra den er like farlig som fra de vanlige strømuttakene!
• Skift ut skadede ledninger. Bruk kun originale reservedeler.
• Produktet må kun brukes i kjøretøy.
• Tilkoblingskablene mellom batteri og vekselretter skal holdes korte,
maks. 2 meter.
• Bruk aldri lengre kabler enn det som trengs mellom vekselretteren og
strømforbrukeren. Lang kabel fører til spenningsfall.
• Kontroller at du kobler riktig kabler til polene. Omvendt tilkobling kan
forårsake skader på vekselretteren. Dette dekkes ikke av garantien.
• Belast ikke vekselretteren når du kobler til eller fra tilkoblinger.
