Coastwide Professional J Series Manual

PRODUCT SUPPORT: 1-800-270-9167
Automatic
Roll Towel Dispenser
Instruction Guide
U-AD108-21-2000
J Series
Model Number:
CWJAHT

2

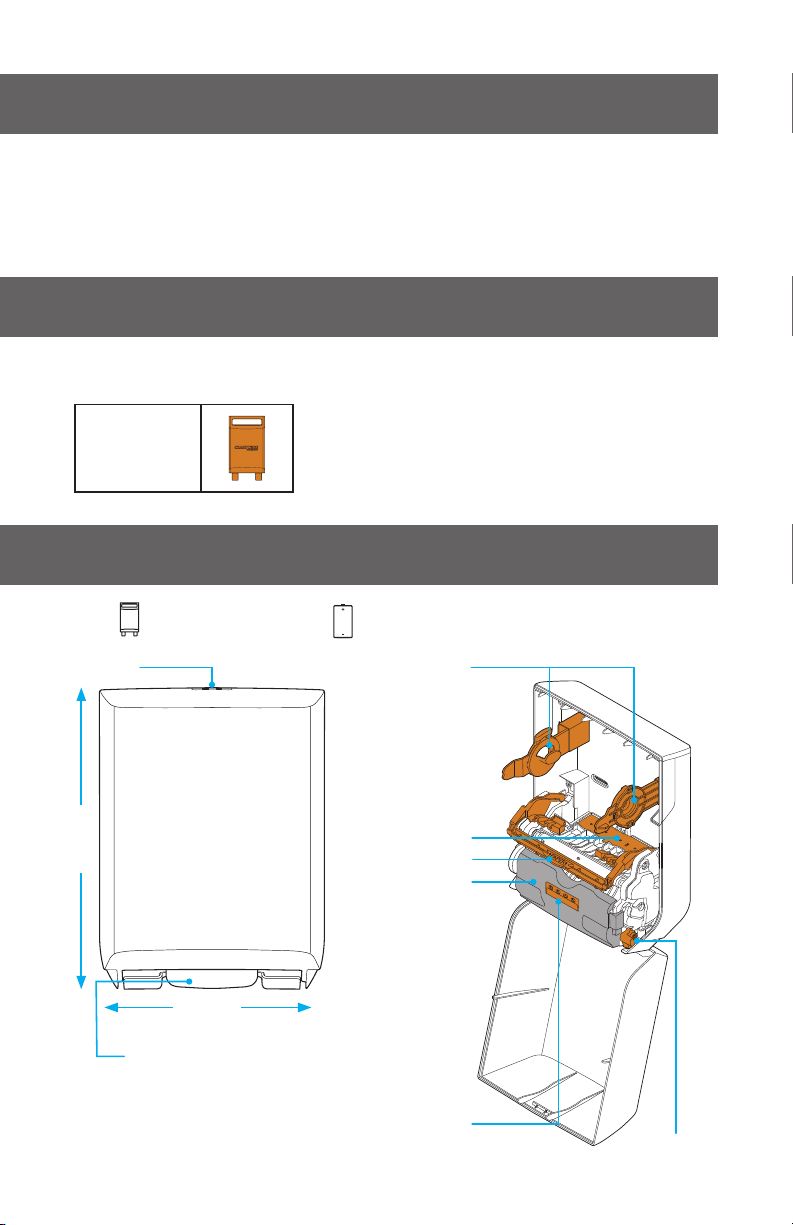

Control Settings
Battery Box
Feed Button
Transfer bar
Roll supports
Module
FEATURES
Key Batteries (4) - D
PRODUCT SUPPORT
At Coastwide Professional™, we develop, engineer, and test products
to detailed specications. If for any reason a product does not meet
your performance requirement, please contact a commercial support
representative at 800-270-9167. coastwideprofessional.com
12.32 in
Lock
REPLACEMENTS PARTS
1-800-270-9167 coastwideprofessional.com
Key
Model:
CWJD-KEY
16.67 in
Emergency
Feed bar

A B
C D
3

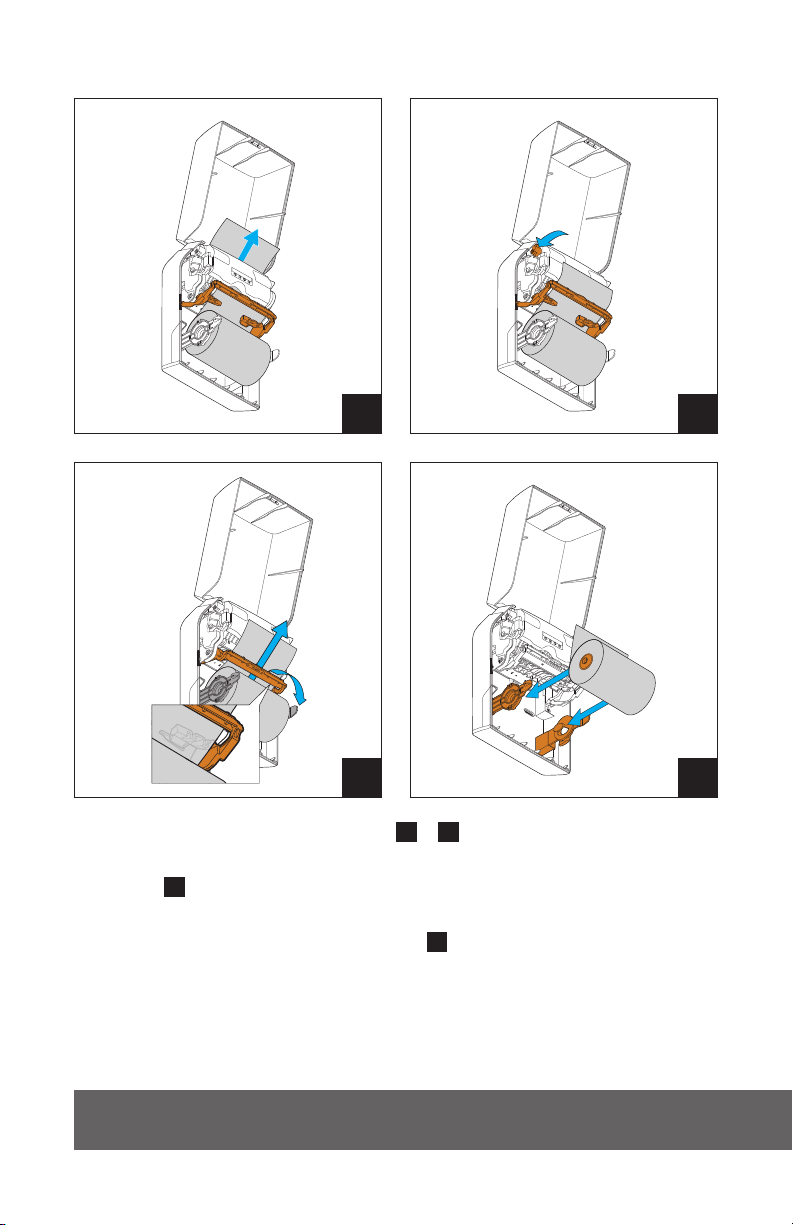

LOADING INSTRUCTIONS
1. Insert key and push down to open cover.
2. If there is an existing partial towel roll, skip to step 6.
3. Place new roll towel in supports with plug. Ensure that the plug is on
the right and roll towel is fed over the top. A
4. Lift transfer bar and pull towel under bar so that front of module is
covered. B
5. Release transfer bar and lift the feed button to advance the paper.
C& D

4
LOADING INSTRUCTIONS (continued)

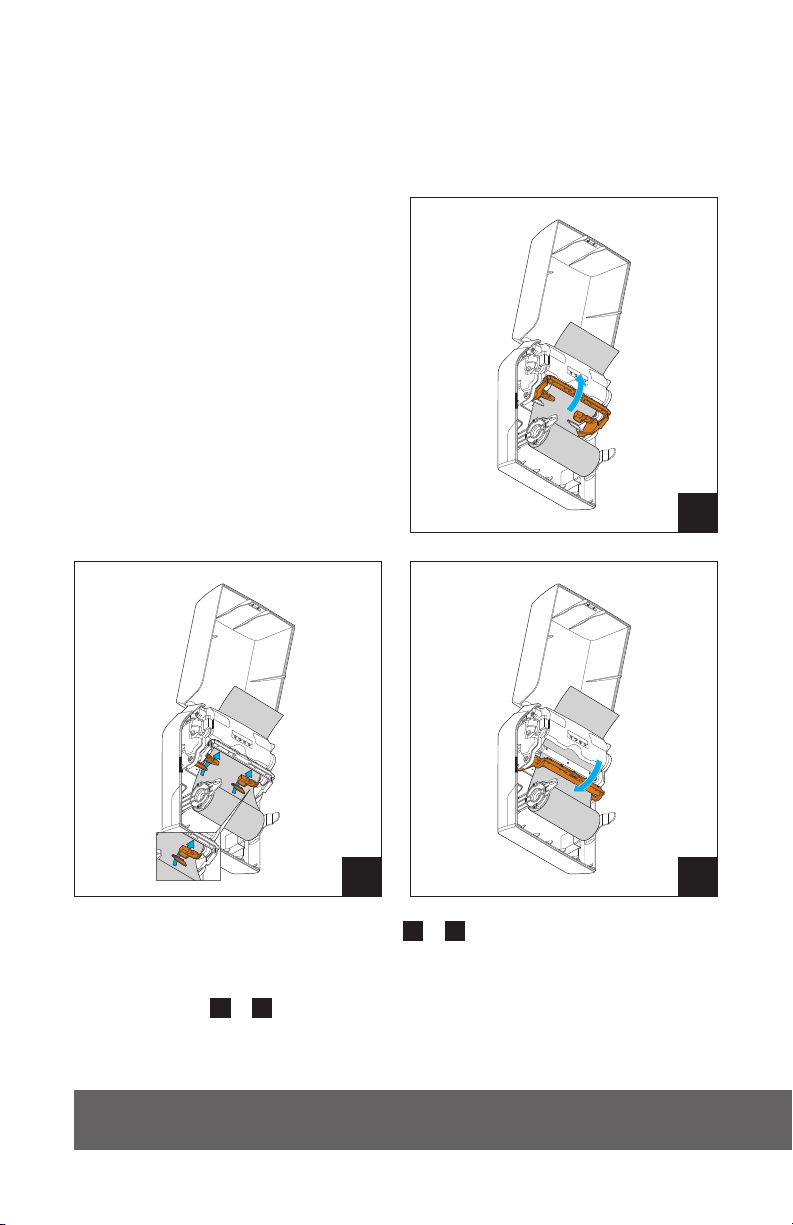

6. To load a replacement towel roll when there is an existing partial
towel roll, lift the transfer bar. Push towel behind wings on the transfer
bar. E&F
7. Press towel behind black tabs on module. Ensure that both sides are
under the tabs. Release transfer bar. F& G
E F
G

5
LOADING INSTRUCTIONS (continued)

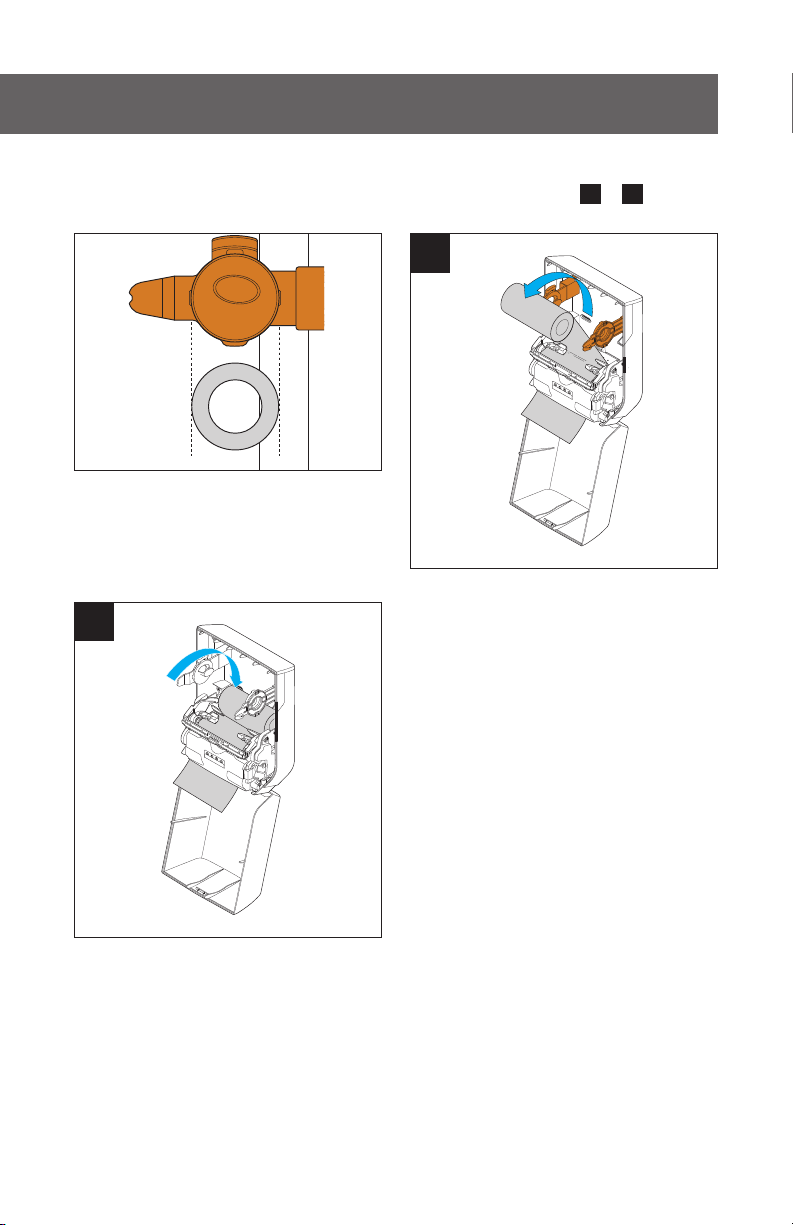

8. Remove partial towel roll from roll supports and set into module base.
Set towel roll behind black tabs on top of battery box. H& I
H
I
9. Insert a new towel roll as described in step 3 and 4. The new roll will
automatically begin dispensing after partial roll is depleted.
NOTE: Do not press the sheet feed button as this will cause the
dispenser to double-feed.
10.Close cover. Ensure the cover is closed by listening for the click.
The Coastwide Professional J-Series Automatic Roll Towel Dispenser
is ready for use.
NOTE: Partial roll must be equal
in size or smaller than the width
of the roll holder (2.6) before
rotating to bottom.

1 sec. Paper Jam
Atasco de papel
X
=
STATUS / ESTADO
8 sec. Ready to use
Listo para usar
=
5 sec. Low Battery
Batería baja
=
0 sec. No battery
Sin bateria
=X
MODE DELAY LENGTH RANGE
A - M 0 - 1 - 3 S - M - L S - M - L
6

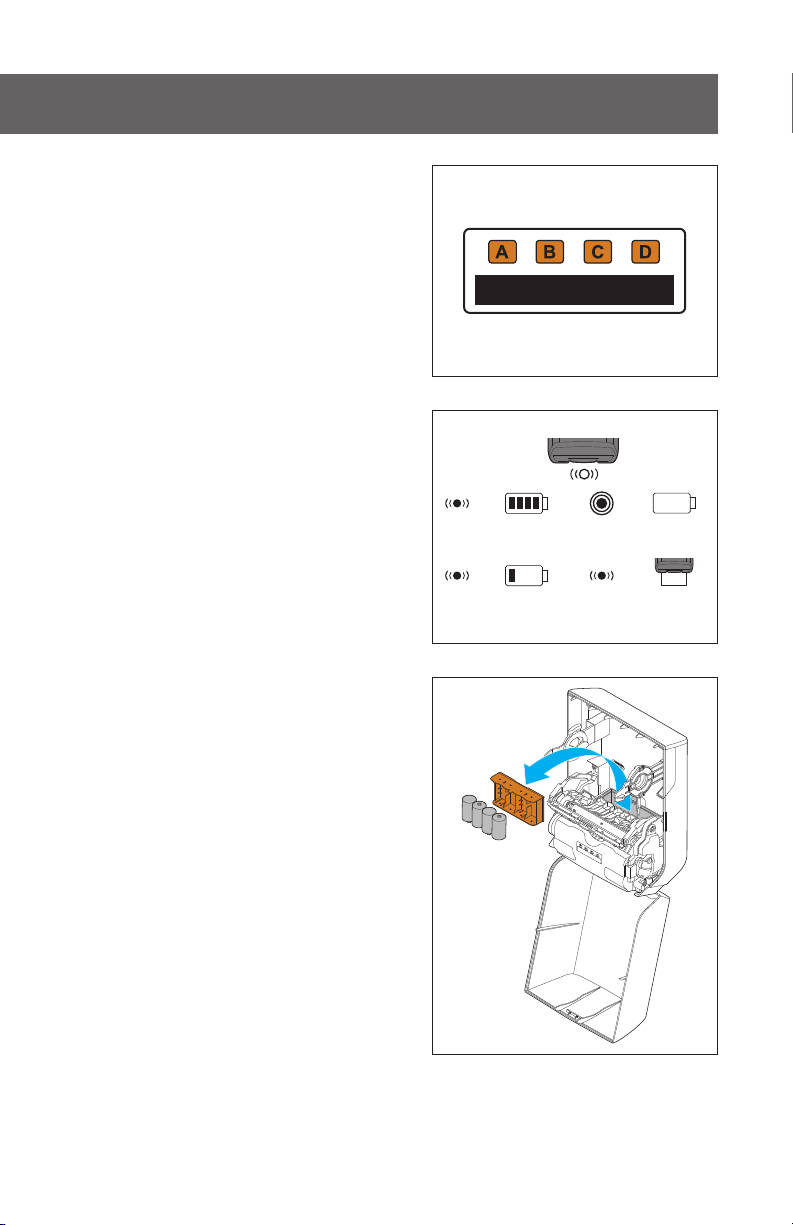

OPERATIONAL INSTRUCTIONS
1. Select Control Settings
A. MODE: Auto Feed (A) or Motion
Detect (M) towel
dispense modes.
B. DELAY: 0s, 1s or 3s
dispense delay.
C. LENGTH: S = 10, M = 12 or L = 14
sheet length.
D. RANGE: S - Great for above
counter
M - Great for above
trash bin
L - Great for mounting
on open area
2. Indicator Settings
• Flashing Blue Light indicates
product is ready to use
• Flashing Red Light every 5s
indicates battery is low
• Flashing Red Light every 1s
indicates paper jam
• Solid Red Light indicates no battery
3. Battery Replacement
NOTE: Do not mix old and new
batteries. Do not mix alkaline,
standard, or rechargeable
batteries.
A. Use key to open front cover and
remove roll towel.
B. Unsnap the battery cover and
remove depleted batteries.
C. Insert four (4) new D-cell
batteries ensuring proper
polarity.
D. Snap the battery cover into place
and reload towel roll (refer to
Loading Instructions).
E. Close cover. Ensure the cover is closed by listening for
the click. Blue light will indicate product is ready for use. 1
sheet of paper will automatically feed.

1 sec. Paper Jam
Atasco de papel
X
=
STATUS / ESTADO
8 sec. Ready to use
Listo para usar
=
5 sec. Low Battery
Batería baja
=
0 sec. No battery
Sin bateria
=X
MODO RETRASO LONGITUD RANGO
A - M 0 - 1 - 3 S - M - L S - M - L
6
INSTRUCCIONES DE FUNCIONAMIENTO
1. Seleccione las conguraciones de control
A. MODO: movimiento o
alimentación automática
(A). Detectar (M) modos
de dispensado de toallas.
B. RETRASO: retraso en el dispensado
de 0 s, 1 s o 3 s.
C. LONGITUD: Longitud de la hoja de
10” (S), 12” (M) o 14” (L).
D. RANGO: S (pequeño): ideal para
ubicar sobre la mesada
M (mediano): ideal para
ubicar sobre el cesto de la
basura
L (grande): ideal para
montar en áreas abiertas
2.Conguraciones del indicador
• La luz azul intermitente indica que el
producto está listo para ser tilizado.
• La luz roja intermitente cada 5 segundos
indica que el nivel de la pila es bajo.
• La luz roja intermitente cada 1 segundo
indica atasco de papel.
• La luz roja permanente indica falta de pilas.
3.Cambiar la pila
NOTA: No mezcle pilas viejas y
nuevas. No mezcle pilas alcalinas,
estándares o nuevas.
A. Use la llave para abrir la tapa
frontal y quitar el rollo de toallas.
B. Abra la tapa del compartimento
de pilas y quite las pilas que se
han agotado.
C. Inserte cuatro (4) pilas D nuevas,
respetando las marcas de
polaridad.
D. Vuelva a colocar la tapa del
compartimento de pilas y cargue
el rollo de toallas
(consulte la sección Instrucciones de carga).
E. Cierre la tapa. Asegúrese de que la tapa esté cerrada prestando
atención a que haga clic. Una luz azul indicará que el producto
está listo para ser usado. Se suministrará una hoja de papel
automáticamente.

5
INSTRUCCIONES DE CARGA (continuación)
8. Quite el rollo de toallas parcial de los soportes para rollos y póngalo
en la base del módulo. Ponga el rollo de toallas detrás de las
lengüetas negras en la parte superior del compartimento de pilas.
H& I
H
I
9. Inserte un nuevo rollo de toallas según se describe en los pasos 3 y
4. El nuevo rollo empezará a suministrar hojas automáticamente
después de que se acabe el rollo parcial.
NOTA: No presione el botón de alimentación de hojas ya que esto
hará que el dispensador suministre hojas dos veces.
10. Cierre la tapa. Asegúrese de que la tapa esté cerrada prestando
atención a que haga clic. El dispensador de rollo de toallas automático
de la serie J de Coastwide Professional está listo para ser usado.
NOTA: El rollo parcial debe tener un
tamaño igual o más pequeño que el
ancho del soporte para rollos (2.6”)
antes de rotar hacia abajo.

4
INSTRUCCIONES DE CARGA (continuación)
6. Para cargar un rollo de toallas de reemplazo cuando haya un rollo
de toallas parcial, levante la barra de transferencia. Empuje la toalla
detrás de las alas de la barra de transferencia.” E&F
7. Presione la toalla detrás de las lengüetas negras del módulo.
Asegúrese de que ambos lados estén debajo de las lengüetas. Suelte
la barra de transferencia. F& G
E F
G

A B
C D
3
INSTRUCCIONES DE CARGA
1. Inserte la llave y empuje hacia abajo para abrir la tapa.
2. Si ya hay un rollo de toallas parcial instalado, vaya al paso 6.
3. Instale un rollo de toallas nuevo en los soportes usando el tapón.
Asegúrese de que el tapón esté a la derecha y que la toalla del rollo
pase por la parte de arriba. A
4. Levante la barra de transferencia y jale la toalla por debajo de la
barra de forma que cubra la parte delantera del módulo. B
5. Suelte la barra de transferencia y levante el botón de alimentación
para que el papel avance. C& D

PIEZAS DE REPUESTO
1-800-270-9167 coastwideprofessional.com
Modelo
principal:
CWJD-KEY
22
Conguraciones
de control
Compartimento
de pilas
Botón de
alimentación
Barra de
transferencia
Soportes
para rollos
Módulo
CARACTERÍSTICAS
Modelo Pilas (4) - D
ATENCIÓN POSVENTA
En Coastwide Professional™, desarrollamos, diseñamos y probamos
productos con especicaciones detalladas. Si por algún motivo un
producto no satisface sus requisitos de rendimiento, comuníquese
con un representante de atención comercial al 800-270-9167 o visite
coastwideprofessional.com.
12.32 in
Traba
16.67 in
Barra de alimentación de
emergencia

ATENCIÓN POSVENTA: 1-800-270-9167
Dispensador de rollo de toallas
automático
Instrucciones
U-AD108-21-2000
J Series
Número de modelo:
CWJAHT
