COMAC CM43 User manual

ORIGINAL INSTRUCTION DOC. 10101596 - Ver. AB - 06-2021
PROFESSIONAL SINGLE DISC MACHINES
IT MANUALE USO E MANUTENZIONE
EN USE AND MAINTENANCE MANUAL
ES MANUAL DE USO Y MANTENIMIENTO
FR MANUEL D’UTILISATION ET D’ENTRETIEN
DE BEDIENUNGS- UND WARTUNGSANLEITUNG

3
ITALIANO
INDICE
INDICE ......................................................................................................................3
AVVERTENZE DI SICUREZZA PER ASPIRATORE SOLIDI/LIQUIDI.................... 3
LIVELLI DI PERICOLO................................................................................................................ 3
ALLACCIAMENTO ALLA RETE ELETTRICA.............................................................................. 4
USO - IMPIEGO........................................................................................................................... 4
TRASPORTO............................................................................................................................... 6
MANUTENZIONE ........................................................................................................................ 6
ACCESSORI E RICAMBI ............................................................................................................ 7
CAVI PROLUNGA........................................................................................................................ 7
SIMBOLOGIA UTILIZZATA NEL MANUALE ...........................................................8
SCOPO E CONTENUTO DEL MANUALE ...............................................................8
DESTINATARI...........................................................................................................8
CONSERVAZIONE DEL MANUALE USO E MANUTENZIONE ..............................8
PRESA IN CONSEGNA DELL’APPARECCHIO.......................................................8
PREMESSA ..............................................................................................................8
DATI PER L’IDENTIFICAZIONE...............................................................................8
DESCRIZIONE TECNICA.........................................................................................8
USO INTESO – USO PREVISTO .............................................................................8
SICUREZZA..............................................................................................................8
TARGA MATRICOLA................................................................................................8
DATI TECNICI ...........................................................................................................8
SIMBOLOGIA UTILIZZATA NELL’APPARECCHIO.................................................8
CONOSCENZA DELL’APPARECCHIO....................................................................8
MOVIMENTAZIONE DELL’APPARECCHIO IMBALLATO ........................................................... 8
COME SBALLARE L’APPARECCHIO......................................................................................... 8
COME TRASPORTARE L’APPARECCHIO ................................................................................. 9
LOCALIZZAZIONE DEI COMPONENTI...................................................................................... 9
PREPARAZIONE DELL’APPARECCHIO.................................................................9
COME ASSEMBLARE L’APPARECCHIO ................................................................................... 9
INSERIMENTO SOLUZIONE DETERGENTE............................................................................. 9
LAVORO .................................................................................................................10
AL TERMINE DEL LAVORO ..................................................................................10
MANUTENZIONE.................................................................................................... 11
INTERVENTI DI MANUTENZIONE CONSIGLIATA....................................................................11
CONTROLLO E PULIZIA DISCO TRASCINATORE ..................................................................11
CONTROLLO E PULIZIA SERBATOIO SOLUZIONE ................................................................11
CONTROLLO E PULIZIA FILTRO DI PESCAGGIO SOLUZIONE DETERGENTE....................11
CONTROLLO E PULIZIA UGELLO NEBULIZZATORE SOLUZIONE DETERGENTE ............. 12
SMALTIMENTO ......................................................................................................12
RISOLUZIONE GUASTI .........................................................................................12
DICHIARAZIONE DI CONFORMITÀ CE................................................................12
Prima di utilizzare la monospazzola per
la prima volta, leggere e seguire queste
avvertenze di sicurezza. Conservare le
presenti avvertenze di sicurezza per
consultarle in un secondo momento o
per darle a successivi proprietari.
• Prima della messa in funzione leggere il
manuale d'uso della macchina.
• Le targhette di avvertimento sulla macchina
forniscono importanti indicazioni per un uso
sicuro.
• Osservare sempre sia le indicazioni riportate
sulle istruzioni, sia le norme vigenti in materia
di sicurezza-antinfortunistica.
• Tenere le pellicole di imballaggio fuori dalla
portata dei bambini. Pericolo di asssia!
PERICOLO: Indica un pericolo imminente
che determina lesioni gravi o la morte.
AVVERTIMENTO: Indica una probabile
situazione pericolosa che potrebbe
determinare lesioni gravi o la morte.
PRUDENZA: Indica una probabile
situazione pericolosa che potrebbe
causare lesioni leggere.
ATTENZIONE: Indica una probabile
situazione pericolosa che potrebbe
determinare danni alle cose.
AVVERTENZE DI SICUREZZA
LIVELLI DI PERICOLO

4
ITALIANO
PERICOLO:
• Per ridurre il rischio di incendio, scossa elettrica o lesioni, prima dell'uso si prega di leggere
e seguire tutte le istruzioni sulla sicurezza e le segnalazioni di attenzione. Questa macchina
è progettata per essere sicura quando è utilizzata per funzioni di pulizia secondo quanto
specicato. Nel caso in cui si verichino danni a componenti elettrici o meccanici, è necessario
far riparare la macchina presso un centro di assistenza competente oppure al costruttore prima
dell'uso, per evitare ulteriori danni alla macchina o lesioni siche all'utilizzatore.
• Prima di collegare la macchina alla presa della corrente vericare che i dati elettrici riportati
sulla targhetta corrispondano a quelli della rete di alimentazione. La macchina deve essere
alimentata esclusivamente da corrente alternata e con una tensione pari a quella riportata
nella targa matricola.
• La presa per il cavo di alimentazione deve essere provvista di messa a terra regolamentare.
• Il cavo di allacciamento alla rete di alimentazione consegnato con la macchina deve essere
utilizzato per il suddetto apparecchio e non per altri apparecchi.
• Prima di ogni utilizzo controllare eventuali danni sulla linea di allacciamento e sulla spina di
alimentazione. Se la linea è danneggiata contattare immediatamente un tecnico per ripristinare
il corretto funzionamento.
• Allacciare l'apparecchio solo ad un collegamento elettrico installato da un installatore elettrico
in conformità alla norma IEC 60364-1.
• Non toccare mai la spina di alimentazione con le mani bagnate.
• Prestare attenzione che il cavo di allacciamento alla rete o il cavo prolunga non vengano
danneggiati passandovi sopra, schiacciandoli, tirandoli o simili. Proteggere il cavo dal calore e
dal contatto con oli o spigoli taglienti.
• Accertarsi regolarmente che il cavo di allacciamento alla rete non sia danneggiato ad esempio
con la formazione di crepe o invecchiamento. Nel caso in cui venga rilevato un danneggiamento
è necessario che il cavo venga sostituito prima di riutilizzare l'apparecchio.
• La protezione contro gli spruzzi d'acqua e la resistenza meccanica deve essere garantita anche
dopo l'eventuale sostituzione di giunti del cavo di allacciamento alla rete o del cavo prolunga.
• Non pulire l'apparecchio con tubo essibile o un getto d'acqua ad alta pressione (rischio di corto
circuito o di altri guasti di tipo elettrico).
ATTENZIONE:
• Il transitorio d'inserzione causa una diminuzione di tensione temporanea.
• In condizioni di rete sfavorevoli le altre apparecchiature possono essere danneggiate.
• Tali danni sono previsti se l'impedenza di rete è inferiore a 0.15Ω.
ALLACCIAMENTO ALLA RETE ELETTRICA
PERICOLO:
• È vietato l'uso con il cavo o la spina danneggiati. Per scollegare dalla presa elettrica, a󰀨errare
la spina, non il cavo. Non maneggiare la spina o la macchina con le mani bagnate. Disattivare
tutti i comandi prima di eseguire lo scollegamento dalla presa elettrica.
• Non tirare la macchina né trasportarlo per il cavo, non usare il cavo come manico, non chiudere
una porta sul cavo, né tirare il cavo intorno a bordi o angoli a󰀩lati. Non passare la macchina
sopra il cavo. Tenere il cavo lontano da superci riscaldate.
• Prestare maggiore attenzione quando si e󰀨ettua la pulizia su scale.
USO - IMPIEGO

5
ITALIANO
• La macchina non deve essere usata o tenuta all’esterno in condizioni di umidità o esposta
direttamente alla pioggia.
• La temperatura d’immagazzinamento deve essere compresa tra i -25°C e i +55°C.
• Condizioni d’impiego: temperatura ambiente compresa tra lo 0°C e i 40°C con umidità relativa
tra 30 e 95%.La macchina è stato sviluppato solo per la pulizia a secco e non deve essere
utilizzata o conservata all'aperto in condizioni di umidità.
• Prima dell'uso assicurarsi del perfetto stato e del funzionamento sicuro della macchina e delle
attrezzature di lavoro ed in particolare controllare il cavo di prolunga. Nel caso in cui lo stato
non sia integro, staccare subito la spina di alimentazione dalla presa di rete, la macchina non
deve essere usata.
• In caso di utilizzo della macchina in ambienti a rischio (per esempio stazioni di servizio) devono
essere rispettate le relative norme di sicurezza. È vietato usare la macchina in ambienti a
rischio di esplosione.
• Determinate sostanze possono formare insieme all'aria di aspirazione vapori e miscele esplosive.
AVVERTIMENTO:
• Tenere i capelli, abiti larghi, le dita e tutte le parti del corpo lontano da aperture e da parti in
movimento.
• Non avvicinarsi alla macchina con indumenti che possono impigliarsi, EVITARE l’uso di sciarpe,
scialli, foulard e abiti larghi.
• L’uso della macchina è consentita ai bambini al di sopra degli 8 anni e a persone
con capacità siche, sensoriali o mentali ridotte o prive di esperienza e conoscenza
purché siano sorvegliate o abbiano ricevuto istruzioni concernenti l’uso in sicurezza
dell’apparecchio e comprendano i rischi connessi.
• È necessario sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio.
• È vietato ai bambini eseguire senza sorveglianza la pulizia e la manutenzione spettante
all’utilizzatore.
• Questa macchina è destinata ad essere utilizzata esclusivamente in ambienti chiusi.
• Non lasciare incustodita la macchina quando è collegata alla presa di corrente. Staccare la
spina di alimentazione dalla presa quando non è in uso e prima della manutenzione.
• In caso di basse temperature è necessario che la macchina non venga utilizzata all'aperto.
• Non utilizzare la macchina su superci aventi un’inclinazione superiore a quella indicata dalla
targa matricola.
• Accertarsi sempre che i piani di lavoro, solette e rampe, siano in grado di sopportare il peso
della macchina.
• La macchina non è adatta alla pulizia di pavimenti sconnessi o con dislivelli. Non utilizzare la
macchina su pendii.
• In caso di pericolo agire tempestivamente nella rimozione della spina presente nel cavo di
alimentazione dalla presa di rete.
PRUDENZA:
• Evitare di lavorare su pezzi di corda, li di ferro, cavi: questi potrebbero impigliarsi nella spazzola
e creare attriti.
• La macchina è adatta per la pulizia di moquette o pavimenti tessili, se utilizzata con gli accessori
specici.
• Le operazioni di lucidatura devono essere eseguite in zone vietate al passaggio di persone non
addette. Segnalare le zone di lavoro con appositi cartelli segnalatori.
• Attenzione, non consentire al cavo di alimentazione di entrare in contatto con la spazzola

6
ITALIANO
AVVERTIMENTO:
• Prima del trasporto bloccare da ogni movimento il manubrio di comando.
• Non ribaltare la macchina, se vi è presenza di liquido nel serbatoio della soluzione detergente.
• Durante il trasporto della macchina il motore deve essere spento, assicurarsi inoltre che la
macchina sia in posizione stabile e sicura.
PERICOLO:
• Prima di pulire e di e󰀨ettuare la manutenzione della macchina e prima di sostituire eventuali
componenti, spegnere la macchina e scollegare la spina di alimentazione dalla presa di rete.
• Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da
personale esperto in questo settore, che abbia familiarità con tutte le norme di sicurezza vigenti
in materia.
• Rispettare il controllo di sicurezza secondo le disposizioni locali per apparecchi ad uso
commerciale.
• Lavorare sulla macchina indossando sempre guanti protettivi idonei.
PRUDENZA:
• Quando si dovessero riscontrare anomalie nel funzionamento della macchina, accertarsi che
non siano dipendenti dalla mancata manutenzione ordinaria. In caso contrario richiedere
l’intervento del centro assistenza autorizzato.
• In caso di sostituzione di pezzi, richiedere i ricambi ORIGINALI ad un concessionario e/o
Rivenditore Autorizzato.
• Ripristinare tutti i collegamenti elettrici dopo qualsiasi intervento di manutenzione.
• Ogni anno fare controllare la macchina da un centro di assistenza autorizzato.
• Provvedere allo smaltimento dei materiali di consumo attenendosi scrupolosamente alle norme
di legge vigenti. Quando, dopo anni di prezioso lavoro, la Vostra macchina dovrà essere messa
a riposo, provvedere allo smaltimento appropriato dei materiali in esso contenuti, tenendo conto
che la macchina è stata costruita con l’impiego di materiali integralmente riciclabili.
• Qualora si riscontrasse un danneggiamento del cavo di alimentazione bisogna fermare la
TRASPORTO
MANUTENZIONE
rotante.
• La macchina non provoca vibrazioni dannose.
• Non appoggiare contenitori di liquidi sulla macchina.
• In caso d’incendio usare estintori a polvere. Non usare acqua.
• Evitare che la spazzola oppure il disco trascinatore lavori con la macchina ferma per non
provocare danni al pavimento.
• La macchina deve essere conservata esclusivamente in ambienti chiusi.
• Utilizzare sempre la macchina conformemente alla destinazione d'uso tenendo in considerazione
le condizioni locali e prestando attenzione durante il lavoro all'eventuale presenza di terzi,
soprattutto i bambini.
• Non lasciare mai incustodito la macchina no a quando non lo si disattiva e si scollega la spina
di alimentazione dalla presa di rete.
• Per evitare un uso non permesso della macchina, l’alimentazione deve essere interrotta,
spegnere la macchina e scollegare il cavo di alimentazione dalla presa.
• La macchina lasciata incustodita deve essere protetta da movimenti non intenzionali.

7
ITALIANO
PRUDENZA:
Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi
originali garantiscono che l'apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.
PRUDENZA:
Utilizzare come cavi prolunga esclusivamente i materiali
indicati esplicitamente dal produttore (contattare rivenditore
autorizzato) oppure modelli qualitativamente superiori.
Nell'impiego di un cavo prolunga osservare la sezione
minima dello stesso.
LUNGHEZZA DEL CAVO SEZIONE CAVO
<16A <25A
Fino a 20m 1.5mm22.5mm2
Da 20m a 50m 2.5mm24.0mm2
ACCESSORI E RICAMBI
CAVI PROLUNGA
macchina, se si è in fase di lavoro, togliere la spina dalla rete di alimentazione e far sostituire
immediatamente il cavo da un centro assistenza autorizzato.
• Usare solo dischi forniti con la macchina o quelli specicati nel manuale di istruzioni. L’uso di
altri dischi può compromettere la sicurezza.

8
ITALIANO
Simbolo di avvertimento:
Leggere attentamente le sezioni precedute da questo simbolo attenendosi scrupolosamente
a quanto indicato, per la sicurezza dell’operatore e dell’apparecchio.
Simbolo di luogo al coperto:
Le procedure precedute dal seguente simbolo devono essere e󰀨ettuate rigorosamente in un
luogo al coperto ed all’asciutto.
Simbolo guanti di protezione:
Indica all’operatore di indossare sempre dei guanti protettivi per evitare lesioni gravi alle
mani, derivate da sostanze corrosive.
Simbolo del libro aperto con la i:
Indica che bisogna consultare le istruzioni per l’uso.
Le descrizioni contenute nella presente pubblicazione non s’intendono impegnative. L’azienda pertanto,
si riserva il diritto di apportare in qualunque momento, le eventuali modiche a organi, dettagli, forniture
di accessori, che essa ritiene convenienti per un miglioramento o per qualsiasi esigenza di carattere
costruttivo o commerciale. La riproduzione anche parziale dei testi e dei disegni, contenuti nella presente
pubblicazione, è vietata ai sensi di legge.
L’azienda si riserva il diritto di apportare modiche di carattere tecnico e/o di dotazione. Le
immagini sono da intendersi di puro riferimento e non vincolanti in termini di design e dotazione.
Simbolo del libro aperto:
Indica all’operatore di leggere il manuale d’uso prima di utilizzare l’apparecchio.
Simbolo guanti di protezione:
Indica all’operatore di indossare sempre dei guanti protettivi per evitare lesioni gravi alle
mani.
SIMBOLOGIA UTILIZZATA NEL MANUALE
SCOPO E CONTENUTO DEL MANUALE
DESTINATARI
CONSERVAZIONE DEL MANUALE USO E MANUTENZIONE
PRESA IN CONSEGNA DELL’APPARECCHIO
PREMESSA
Questo manuale ha lo scopo di fornire al cliente tutte le informazioni necessarie per utilizzare
l’apparecchio nel modo più adeguato, autonomo e sicuro possibile. Esso comprende informazioni
inerenti l’aspetto tecnico, la sicurezza, il funzionamento, il fermo dell’apparecchio, la manutenzione, i
ricambi e la rottamazione. Prima di e󰀨ettuare qualsiasi operazione sull’apparecchio, gli operatori ed i
tecnici qualicati, devono leggere attentamente le istruzioni contenute nel presente manuale. In caso
di dubbi sulla corretta interpretazione delle istruzioni, interpellare il più vicino centro assistenza, per
ottenere i necessari chiarimenti.
Il manuale in oggetto è rivolto sia all’operatore sia ai tecnici qualicati alla manutenzione dell’apparecchio.
Gli operatori non devono e󰀨ettuare operazioni riservate ai tecnici qualicati. COMAC non risponde di
danni derivanti dalla mancata osservanza di questo divieto.
Il manuale Uso e Manutenzione deve essere conservato nelle immediate vicinanze dell’apparecchio,
dentro l’apposita busta, al riparo da liquidi e quant’altro ne possa compromettere lo stato di leggibilità.
Al momento della presa in consegna è indispensabile controllare immediatamente di aver ricevuto
tutto il materiale indicato sui documenti di accompagnamento, ed inoltre che l’apparecchio non abbia
subito danni durante il trasporto. In caso a󰀨ermativo, far constatare allo spedizioniere l’entità del danno
subito, avvertendo nel contempo il nostro u󰀩cio gestione clienti. Soltanto agendo in questo modo e
tempestivamente sarà possibile avere il materiale mancante e il risarcimento dei danni.
Qualsiasi apparecchio può funzionare bene e lavorare con protto soltanto se usato correttamente e
mantenuto in piena e󰀩cienza e󰀨ettuando la manutenzione descritta nella documentazione allegata.
Preghiamo perciò di leggere con attenzione questo manuale d’istruzione e di rileggerlo ogni qualvolta,
nell’usare l’apparecchio, sorgeranno delle di󰀩coltà. In caso di necessità, ricordiamo che il nostro servizio
di assistenza, organizzato in collaborazione con i nostri concessionari, è sempre a disposizione per
eventuali consigli o interventi diretti.
DATI PER L’IDENTIFICAZIONE
Per l’assistenza tecnica o per la richiesta di parti di ricambio, citare sempre il modello, la versione e il
numero di matricola posto sull’apposita targhetta matricolare.
DESCRIZIONE TECNICA
Quest’apparecchio è stato costruito per la pulizia professionale di pavimenti duri e vinilici per superci
interne, da eseguirsi seguendone le istruzioni. L’apparecchio deve essere usato solo per tale scopo.
USO INTESO – USO PREVISTO
SICUREZZA
Quest’apparecchio è stato concepito e costruito per la pulizia di pavimenti lisci e compatti, in ambiente
commerciale, civile ed industriale, in condizioni di vericata sicurezza, da parte di un operatore
qualicato. La macchina è adatta per la pulizia di moquette o pavimenti tessili, se utilizzata con gli
accessori specici. L’apparecchio è adatto ad essere utilizzato esclusivamente in ambienti chiusi o
comunque coperti.
ATTENZIONE: L’apparecchio non è adatto a un uso sotto la pioggia o sotto getti d’acqua.
Per evitare infortuni, la collaborazione dell’operatore è essenziale. Nessun programma di prevenzione
infortuni può essere e󰀩cace senza la collaborazione totale della persona direttamente responsabile
del funzionamento dell’apparecchio. La maggior parte degli incidenti che avvengono in un’azienda,
sul lavoro o nei trasferimenti, sono causati dall’inosservanza delle più elementari regole di prudenza.
Un operatore attento e prudente è la miglior garanzia contro gli infortuni e si rivela indispensabile per
completare qualsiasi programma di prevenzione.
TARGA MATRICOLA
La targa matricola è posizionata nella parte posteriore del manubrio di
comando, in essa sono riportate le caratteristiche generali dell’apparecchio
in particolar modo il numero di serie dell’apparecchio. Il numero di serie
è un’informazione molto importante che deve essere sempre fornita
congiuntamente ad ogni richiesta di assistenza o di acquisto ricambi.
DATI TECNICI U/M CM 43
Larghezza di lavoro mm 430
Diametro disco trascinatore mm 420
Numero di giri disco trascinatore giri/min. 1400
Potenza nominale motore basamento W 1100
Tensione nominale motore basamento V 230
Frequenza motore basamento Hz 50 / 60
Pendenza superabile a pieno carico % 2
Capacità serbatoio soluzione (opzionale) l 15
Ruote posteriori (diametro / larghezza) mm 250 / 45
Lunghezza apparecchio mm 700
Altezza dell’apparecchio al carter basamento mm 320
Altezza dell’apparecchio al timone mm 1220
Larghezza dell’apparecchio mm 495
Peso dell’apparecchio in ordine di marcia (priva di serbatoio soluzione) kg 65
Lunghezza cavo alimentazione (opzionale) m 15
Livello di pressione acustica (ISO 11201) - Lpa dB (A) 70
Incertezza Kpa dB (A) 1.5
Livello di vibrazione alla mano (ISO 5349) m/s2<2.5
Incertezza di misura delle vibrazioni m/s21.5%
Simbolo messa a terra dell’apparecchio:
Indica il punto di messa a terra dell’impianto elettrico dell’apparecchio.
Simbolo massima pendenza:
Indica la massima pendenza superabile.
SIMBOLOGIA UTILIZZATA NELL’APPARECCHIO
CONOSCENZA DELL’APPARECCHIO
MOVIMENTAZIONE DELL’APPARECCHIO IMBALLATO
L’apparecchio è contenuto in un imballi, gli elementi dell’imballaggio
(sacchetti di plastica, gra󰀨e etc.) essendo potenziali fonti di pericolo
non devono rimanere alla portata di bambini, d’incapaci etc.
La massa complessiva dei due imballi è di 72 kg (componenti
dell’apparecchio più imballi).
Le dimensioni dei due imballi sono le seguenti:
A550mm
B750mm
C1200mm
COME SBALLARE L’APPARECCHIO
Per rimuovere la macchina dall’imballo eseguire quanto segue:
1. Posizionare la parte bassa dell’imballo esterno a contatto con il pavimento.
ATTENZIONE: Movimentare il prodotto imballato con mezzi idonei di sollevamento conformi alle
disposizioni di legge.
2. Rimuovere il cartone esterno dal pallet.
ATTENZIONE: Si consiglia di indossare sempre dei guanti protettivi per evitare lesioni gravi alle
mani.
3. Rimuovere la sta󰀨a che ssa il manubrio di comando al pallet.
4. Premere la leva sgancio manubrio (1) (Fig.1) e ruotare in posizione verticale il manubrio (Fig.2).
Quando il manubrio è nella posizione verticale rilasciare la leva sgancio (1).
5. Fare scendere la macchina dal pallet.
X%
1
12

9
ITALIANO
COME TRASPORTARE L’APPARECCHIO
Per trasportare l’apparecchio eseguire quanto segue:
1. Vericare che la spina (1) presente nel cavo di alimentazione (2) sia scollegata dalla presa (3) della
rete di alimentazione (Fig.1), in caso contrario provvedere a scollegarla.
ATTENZIONE: Si consiglia di indossare sempre dei guanti protettivi per evitare lesioni gravi alle
mani.
ATTENZIONE: Per evitare danni al cavo di alimentazione, scollegare la spina dalla presa di rete
tirando direttamente la spina anziché il cavo.
2. Vericare che il manubrio di comando sia in posizione verticale, in caso contrario premere la leva
sgancio (4) (Fig.2) e ruotare in posizione verticale il manubrio (Fig.3). Quando il manubrio è nella
posizione verticale rilasciare la leva sgancio (4).
3. Scollegare il connettore di alimentazione del motore basamento (5) dal connettore di potenza (6)
presente nel manubrio di comando (Fig.4).
4. Scollegare l’innesto rapido maschio (7), presente nel tubo di mandata che va agli ugelli dei
nebulizzatori, dall’innesto rapido femmina (8) (Fig.5), presente nel tubo di mandata dell’elettrovalvola.
5. Portare i perni di fermo (9), presenti nel corpo basamento, in posizione di riposo. Traslare e ruotare
di un quarto di giro i pomelli (Fig.6). (SOLO PER VERSIONE EXTRA)
6. Inclinare leggermente all’indietro la macchina (Fig.7), bloccare una delle ruote posteriori e traslare
verso l’indietro il piantone di comando. Rimuovere il corpo basamento dal telaio.
LOCALIZZAZIONE DEI COMPONENTI
I componenti basilari dell’apparecchio s’identicano come segue:
1. Leva presenza operatore (Fig.1).
2. Leva comando interruttore generale (posizionate sotto le impugnature del manubrio) (Fig.1).
3. Leva regolazione inclinazione manubrio (Fig.1).
4. Leva comando valvola distribuzione detergente (Fig.1).
5. Interruttore comando kit spray (Fig.1).
6. Disgiuntore termico protezione motore basamento (Fig.2).
7. Presa alimentazione kit spray (Fig.2).
8. Cavo di alimentazione dell’apparecchio (Fig.3).
9. Cavo di alimentazione del kit spray (Fig.3).
10. Supporto superiore kit serbatoio soluzione (Fig.4).
11. Supporto inferiore kit serbatoio soluzione (Fig.4).
12. Avvolgi cavo superiore (Fig.5).
13. Avvolgi cavo inferiore (Fig.5).
14. Serbatoio soluzione detergente (Fig.6).
15. Tappo soluzione detergente (Fig.6).
16. Tubo pescaggio soluzione detergente kit spray (Fig.6).
17. Filtro pescaggio soluzione detergente kit spray (Fig.6).
18. Tubo mandata soluzione detergente (Fig.7).
19. Supporto ugello soluzione detergente kit spray (Fig.7).
Per renderla operativa la macchina eseguire quanto segue:
1. Portare i perni di fermo (1), presenti nel corpo basamento, in posizione di riposo. Traslare e ruotare
di un quarto di giro i pomelli (Fig.1).
2. Inclinare leggermente all’indietro la macchina (Fig.2), bloccare una delle ruote posteriori e traslare
verso l’indietro il piantone di comando.
3. Ruotare il basamento in posizione verticale. Portare il basamento così ruotato a contatto con il
pavimento (Fig.3).
PREPARAZIONE DELL’APPARECCHIO
COME ASSEMBLARE L’APPARECCHIO
4. Svitare e rimuovere le chiavette di serraggio (2) (Fig.4).
5. Rimuovere la angia fermo disco trascinatore (3) (Fig.5).
6. Inserire il disco trascinatore, fare attenzione a centrare i perni di ssaggio (4) presenti nell’apparecchio
con i fori (5) presenti nel disco trascinatore (Fig.6).
7. Inserire la angia fermo disco trascinatore (3) (Fig.7)
8. Avvitare le chiavette di serraggio (2) (Fig.8)
ATTENZIONE: Per ottenere un corretto serraggio delle chiavette utilizzare una pinza di serraggio.
9. Inclinare leggermente all’indietro la macchina (Fig.9), bloccare una delle ruote posteriori e traslare
verso l’indietro il piantone di comando.
10. Ruotare il basamento in posizione di lavoro (Fig.10).
Riempire il serbatoio soluzione solo quando il piantone è in posizione verticale, eseguendo quanto
segue:
1. Portare l’apparecchio nel luogo adibito alla manutenzione.
ATTENZIONE: Il luogo adibito a quest’operazione deve essere conforme alla normativa vigente
di rispetto ambientale.
2. Vericare che la spina (1) presente nel cavo di alimentazione (2) sia scollegata dalla presa (3) della
rete di alimentazione (Fig.1), in caso contrario provvedere a scollegarla.
ATTENZIONE: Queste operazioni devono essere eseguite utilizzando dei guanti per proteggersi
dal possibile contatto con bordi o punte di oggetti metallici.
ATTENZIONE: Per evitare danni al cavo di alimentazione, scollegare la spina dalla presa di rete
tirando direttamente la spina anziché il cavo.
3. Rimuovere il tappo serbatoio soluzione (4) (Fig.2).
4. Rimuovere il tubo distribuzione acqua (5) nel foro presente sul basamento (6) (Fig.3).
INSERIMENTO SOLUZIONE DETERGENTE
5. Scollegare il tubo soluzione detergente (7) dall’innesto rapido (8) (Fig.4).
ATTENZIONE: Si consiglia di indossare sempre dei guanti protettivi per evitare lesioni gravi alle
mani.
6. Rimuovere il tubo soluzione detergente (7) dal foro presente nel serbatoio soluzione (Fig.5).
7. Rimuovere la catenella tirante rubinetto serbatoio soluzione (8) dal gancio presente nella maniglia
comando rubinetto (9) (Fig.6).
1
2
3
1
4
2 3
4
7
7
68
9
5 6
7
1
6
7
48
9
2
3
5
123
10
12
11
18
19
13 17
16
15
4
7
5 6
1
1 2 3
2
3
7
10
89
1
2
3
1
6
4
5
23
7
8
4
8
79
5 6

10
ITALIANO
8. Svitando il pomello di chiusura (10) (Fig.7) traslare le sta󰀨e superiori oltre i fermi presente nel
serbatoio.
9. Rimuovere il kit serbatoio soluzione dall’apparecchio, per sollevarlo utilizzare la maniglia presente
sul serbatoio.
10. Riempire con acqua pulita, ad una temperatura non superiore a 50°C.

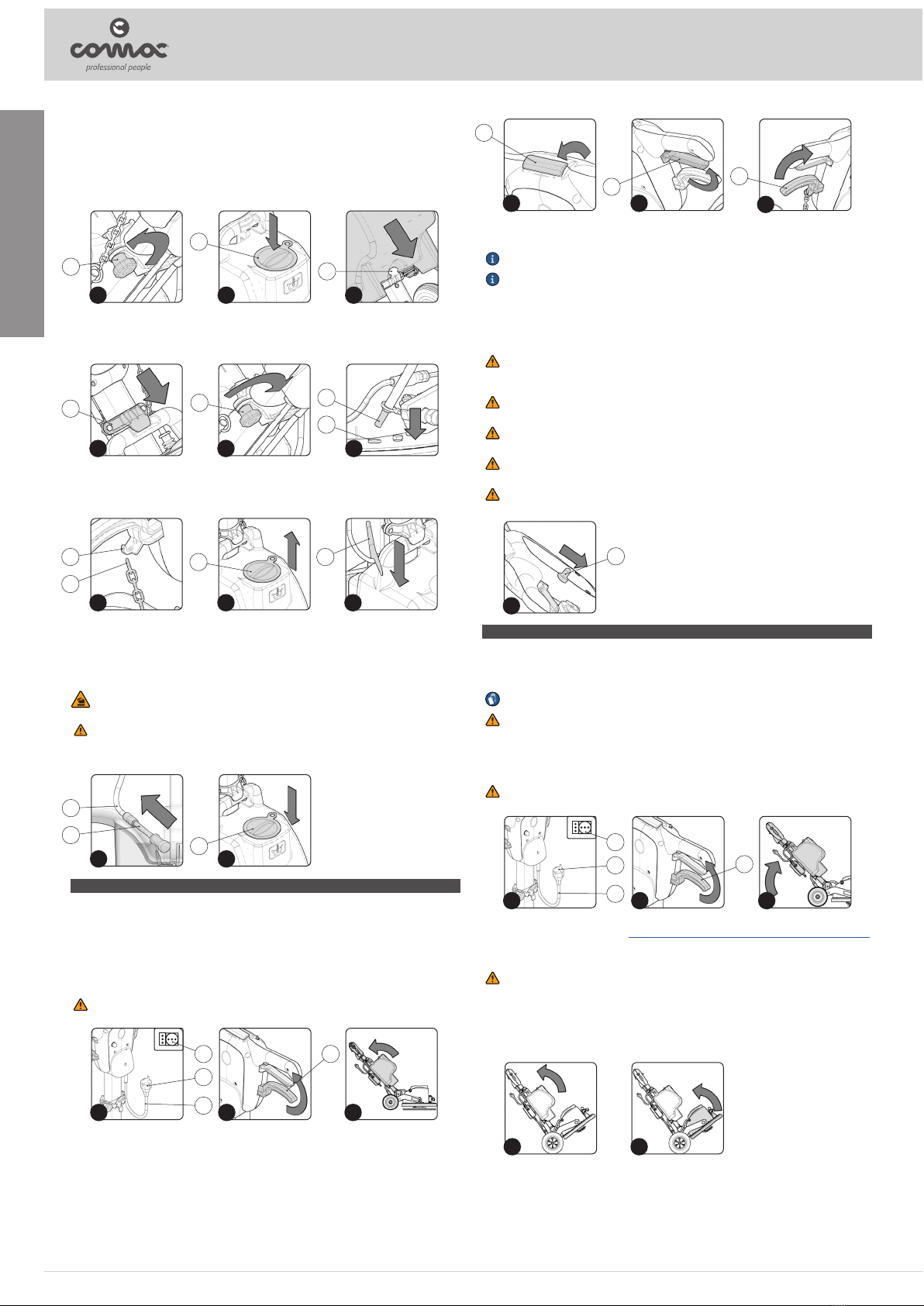

11. Inserire il tappo serbatoio soluzione (4) (Fig.8).
12. Adagiare il serbatoio soluzione sul piantone, facendo in modo che la parte inferiore del serbatoio
vada ad ancorarsi con la sta󰀨a ssa (11) presente sul piantone (Fig.9).
13. Tenendo il serbatoio con una mano fare scendere la sta󰀨a mobile (12) no a che il serbatoio
soluzione risulti bloccato al piantone (Fig.10).
14. Bloccare la posizione della sta󰀨a mobile (12) agendo sul pomello di chiusura (10) (Fig.11).
15. Inserire il tubo distribuzione acqua (5) nel foro presente sul basamento (6) (Fig.12).
16. Inserire la catenella tirante rubinetto serbatoio soluzione (8) nel gancio presente nella maniglia
comando rubinetto (9) (Fig.13).
17. Rimuovere il tappo serbatoio soluzione (4) (Fig.14).
18. Inserire il tubo soluzione detergente (7) nel foro presente nel serbatoio soluzione (Fig.15).
19. Collegare il tubo del ltro di pescaggio soluzione detergente (7) all’innesto rapido (8) (Fig.16).
Ponendo attenzione che il ltro di pescaggio rimanga all’interno del serbatoio soluzione.
20. Aggiungere nel serbatoio il detersivo liquido nella concentrazione e con le modalità indicate
sull’etichetta dal fabbricante del detersivo. Per evitare la formazione di un’eccessiva quantità
di schiuma che andrebbe a danneggiare i componenti interni della macchina usare la minima
percentuale di detersivo.
ATTENZIONE: Si consiglia di indossare sempre dei guanti protettivi per evitare lesioni gravi alle
mani.
ATTENZIONE: Si consiglia di aspirare a tratti la schiuma carica di sporcizia, aspirandola con un
aspirapolvere per liquidi.
21. Inserire il tappo serbatoio soluzione (4) (Fig.17).
Prima di iniziare a lavorare è necessario eseguire quanto segue:
1. Prima dell’uso si devono controllare lo stato regolare e la sicurezza di servizio dell’apparecchio con
le attrezzature di lavoro, specialmente il cavo di alimentazione e il cavo di prolunga. Se lo stato non
è perfetto, l’uso dell’apparecchio è vietato.
2. Inserire la spina (1) del cavo di alimentazione (2) nella presa (3) della rete di alimentazione (Fig.1).
3. Sbloccare il manubrio di comando dalla posizione verticale. Premere la leva di fermo (4) piantone di
comando secondo la direzione indicata dalla freccia (Fig.2) e ruotare il piantone di comando verso
di voi (Fig.3).
ATTENZIONE: Durante questa operazione non appoggiare il piede sopra l’apparecchio.
LAVORO
4. Ruotare verso di voi il piantone di comando no a trovare la posizione ottimale, tale posizione deve
dare una sensazione di comfort nell’utilizzo dell’apparecchio.
5. Trovata la posizione ideale di utilizzo, rilasciare la leva di fermo (4) piantone di comando per bloccare
il manubrio.
6. Ruotare verso di voi la leva presenza operatore (5) (Fig.4).
7. Premere le leve comando interruttore generale (6), posizionate sotto le impugnature presenti il
manubrio (Fig.5).
8. L’apparecchio ora inizierà a muoversi.
9. Applicare una piccola dose di soluzione detergente sul pavimento, premendo la leva (7) (Fig.6), no
a che la spazzola non è satura di schiuma (kit serbatoio soluzione opzionale).
10. Se si intende utilizzare il sistema spray azionare la leva dell’interruttore comando pompa (8) presente
sul manubrio di comando.
ATTENZIONE: Spingendo la leva (8) in avanti si aziona la pompa in modo intermittente (Fig.7).
ATTENZIONE: Spingendo la leva (8) all’indietro si aziona la pompa in modo continuo.
11. Guidare la macchina con la spazzola rotante da sinistra verso destra o in senso contrario.
12. Subito dopo guidare la macchina analogamente in senso contrario, ma in modo tale che circa un
quarto della larghezza di lavoro si sovrapponga a quella precedente.
13. Si consiglia di aspirare a tratti la schiuma carica di sporcizia, aspirandola con un aspirapolvere per
liquidi (kit serbatoio soluzione opzionale).
ATTENZIONE: La prima volta che un operatore utilizza la macchina deve prendere condenza
con i movimenti da imprimere al timone per ottenere una suciente sicurezza sulla direzionalità
di movimento della macchina, quindi non azionare la macchina in prossimità di persone o di
ostacoli.
ATTENZIONE: Lavorare assecondando lenti movimenti a destra e a sinistra, possibilmente
indietreggiando in modo che l’operatore si trovi sempre nella zona di pavimento non ancora pulita.
ATTENZIONE: Mantenere sempre il cavo di alimentazione posteriormente all’operatore, facendo
attenzione a non lavorare con la macchina in prossimità dello stesso per non danneggiarlo.
ATTENZIONE: Non insistere troppo sulla stessa zona per non rischiare di rovinare il pavimento,
anche in funzione del tipo di spazzola o di disco abrasivo prescelto.
ATTENZIONE: Se si ha la necessità di lavorare in spazi ristretti si può ruotare il piantone di
comando in posizione verticale.
Al termine del lavoro e prima di qualsiasi tipo di manutenzione eseguire le seguenti operazioni:
1. Scollegare la spina (1) presente nel cavo di alimentazione (2) dalla presa (3) della rete di
alimentazione (Fig.1).
ATTENZIONE: Queste operazioni devono essere eseguite utilizzando dei guanti per proteggersi
dal possibile contatto con bordi o punte di oggetti metallici.
ATTENZIONE: Per evitare danni al cavo di alimentazione, scollegare la spina dalla presa di rete
tirando direttamente la spina anziché il cavo.
2. Ruotare il manubrio di comando sia in posizione verticale, premere la leva sgancio (4) (Fig.2) e
ruotare in posizione verticale il manubrio (Fig.3). Quando il manubrio è nella posizione verticale
rilasciare la leva sgancio (4).
ATTENZIONE: Durante questa operazione non appoggiare il piede sopra l’apparecchio.
AL TERMINE DEL LAVORO
3. Inclinare la macchina e portare l’apparecchio nel luogo adibito alla manutenzione ed e󰀨ettuare tutte le
procedure elencate nel paragrafo “INTERVENTI DI MANUTENZIONE PERIODICA CONSIGLIATA”
indicate nella colonna “AL TERMINE DEL LAVORO”.
4. Terminati gli interventi di manutenzione portare l’apparecchio nel luogo adibito al suo riposo.
ATTENZIONE: Parcheggiare la macchina in luogo chiuso, su una supercie piana, nelle vicinanze
della macchina non vi devono essere oggetti che possono rovinare o rovinarsi al contatto con la
macchina stessa.
5. Inclinare leggermente all’indietro la macchina (Fig.4), bloccare una delle ruote posteriori e traslare
verso l’indietro il piantone di comando.
6. Ruotare il basamento in posizione verticale (Fig.5).
7. Portare il basamento così ruotato a contatto con il pavimento.
10
7
11
7
8 9
10
12
10 11
6
5
12
9
8
4
13 14
7
15
7
8
16
4
17
4
2 3
1
2
3
1
5
67
4 5 6
8
7
1
2
3
4
1 2 3
4 5
