CombiSteel 7487.0015 User manual

Cold display
7487.0015 - 7487.0020 - 7487.0025
User Manual
Gebruikershandleiding
Gebrauchsanweisung
Le mode d’emploi

2
www.combisteel.com
CONTENT
ENGLISH
General ...................................................................................................................................................................3
Structure and parts.................................................................................................................................................3
Handle and erection ...............................................................................................................................................3
Preparation and power supply ...............................................................................................................................4
Use and caution......................................................................................................................................................5
Maintenance...........................................................................................................................................................6
Troubleshooting......................................................................................................................................................6
Principle of refrigeration system and electric circuit diagram ................................................................................7
Circuit diagram........................................................................................................................................................ 7
Major parameters...................................................................................................................................................8
NEDERLANDS
Algemeen................................................................................................................................................................9
Structure and parts.................................................................................................................................................9
Hanteren en montage.............................................................................................................................................9
Voorbereiding en stroom......................................................................................................................................10
Gebruik en veiligheid ............................................................................................................................................11
Onderhoud ...........................................................................................................................................................12
Probleemoplossing ...............................................................................................................................................13
Principe van koelsysteem en elektrisch circuitdiagram ........................................................................................13
Circuit diagram...................................................................................................................................................... 14
Major parameters.................................................................................................................................................14
DEUTSCH
Allgemein..............................................................................................................................................................15
Structure and parts...............................................................................................................................................15
Transport und Aufstellung ....................................................................................................................................15
Vorbereitung und Stromversorgung .....................................................................................................................16
Betrieb und Vorsichtsmaßnahmen ....................................................................................................................... 17
Wartung................................................................................................................................................................18
Fehlersuche und -behebung .................................................................................................................................19
Grundsatz eines Kühlsystems und elektrischer Schaltplan................................................................................... 20
Circuit diagram...................................................................................................................................................... 20
Wesentliche Parameter ........................................................................................................................................21
FRANÇAIS
Général .................................................................................................................................................................22
Structure and parts...............................................................................................................................................22
Poignée et construction........................................................................................................................................ 22
Préparation et alimentation électrique ................................................................................................................23
Utilisation et précaution....................................................................................................................................... 24
Maintenance.........................................................................................................................................................25
Dépannage............................................................................................................................................................26
Principe du système de réfrigération et schéma électrique .................................................................................26
Circuit diagram...................................................................................................................................................... 27
Paramètres majeurs..............................................................................................................................................27

3
www.combisteel.com
General
1. Top brand fully enclosed compressor is used on the standing refrigerator. The refrigerant R134a or R290 is
of an environmentally friendly agent. It features a rational configuration of refrigeration system with blower
forced air cooling. The temperature is quite even inside the refrigerator.
2. Triple hollow transparent glasses are used on door and body. It features an artistic and elegant appearance,
perfect perspective and easy access.
3. It has a wide application in department store and house as well as the meeting room and sitting room.

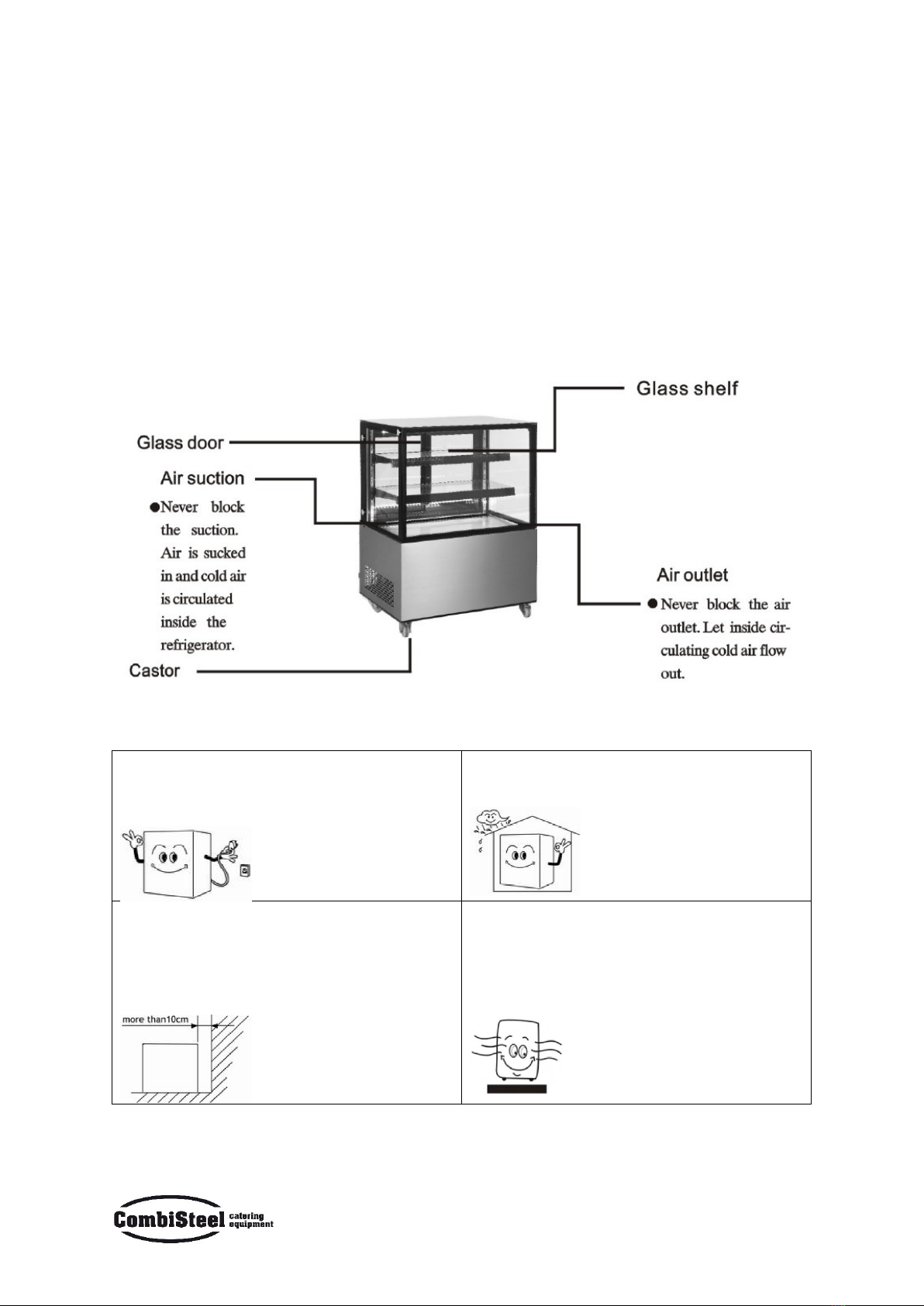

Structure and parts
Handle and erection
Handle with care
Unplug the wall socket first.
Never tilt it over 45 degree during handling.
Dry place
Always locate the refrigerator at a dry place.
Sufficient place
The distance from both sides and back of refrigerator
to wall or other objects must be more than 10cm.
The refrigeration capability might be decreased if its
surround space is too small to circulate air.
Well ventilation
Always locate the refrigerator at a place with fine
ventilation. For the first time of use, wait for 2 hours
after handling and then plug the wall socket and start
it.

4
www.combisteel.com

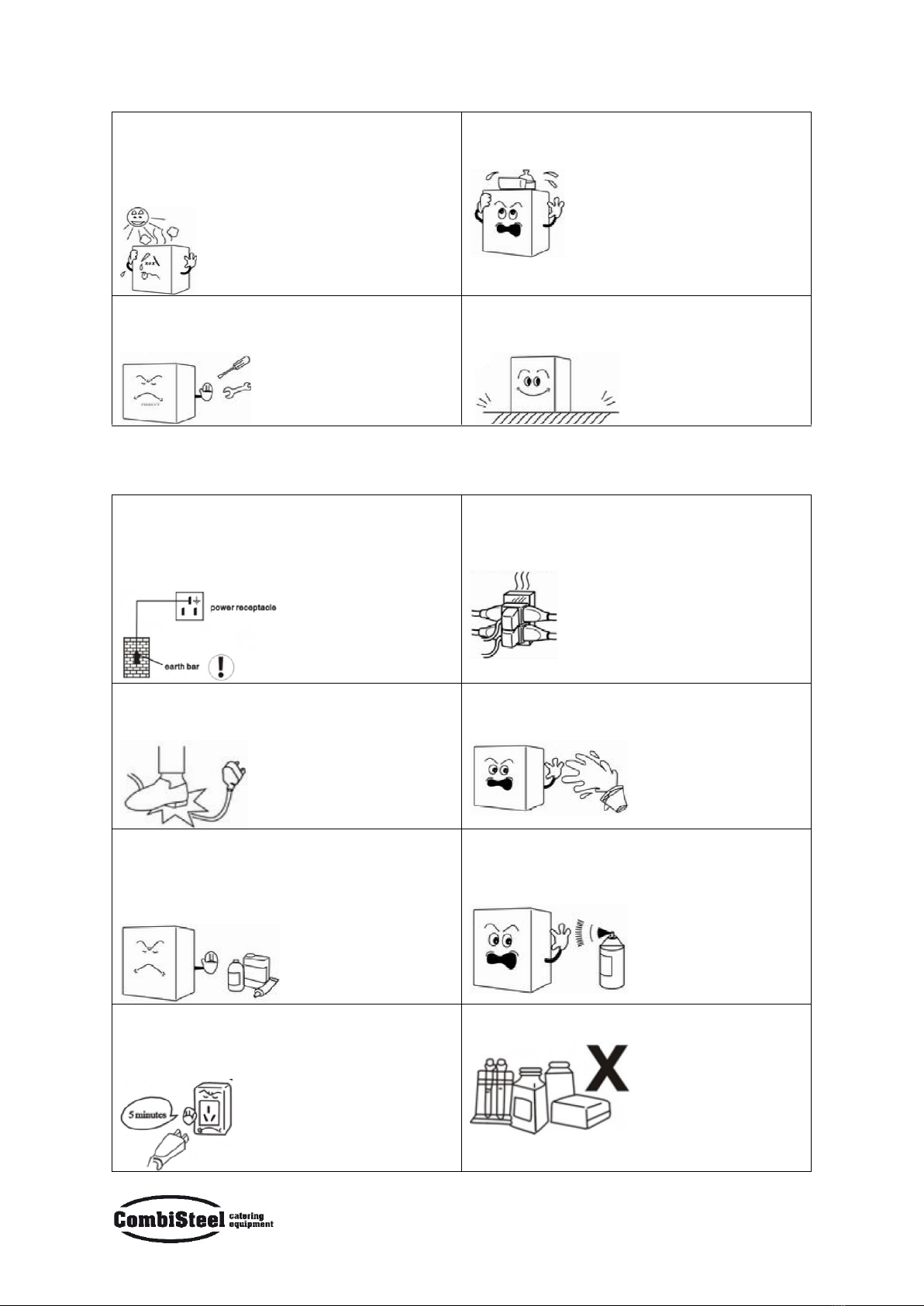

Far from heat source
Never place the refrigerator directly under the
sunshine. Never locate it nearby any heat source or
heater to prevent it from reducing refrigeration
capability.
No heavy load
Never put any heavy load on the top of the
refrigerator.
No hole making
Never make a hole on the refrigerator. Never install
other matter on the refrigerator.
Stable location
Unpack and locate the refrigerator on a flat and solid
place.
Preparation and power supply
Exclusive power socket
Normally, the power supply should be 220-240V
single phase AC with exclusive single phase three pin
receptacle (250V, 10A) and fuse (6A). The power
receptacle must have a reliable earth connection.
No share on socket
Never let the refrigerator share the common socket
with other appliances, otherwise the cable becomes
hot and fire may occur.
Protect cables
Never break or damage the cables otherwise current
leakage and fire may occur.
No water flushing
Never give the refrigerator surface a flush otherwise
current leakage may occur.
Prevent from flammables and explosives
Never put any flammables or explosives inside the
refrigerator such as ether, gasoline, alcohol, adhesive
and explosive. Never put dangerous products nearby
the refrigerator.
No spray
To spray the flammables such as paint or coating
nearby the refrigerator is not allowed, otherwise fire
may occur.
After power break
After power break or unplugging the refrigerator,
always wait at least 5 minutes and then you may plug
the refrigerator and start it again.
No medicine
No medicine is allowed to keep inside the refrigerator.

5
www.combisteel.com
Use and caution
1. Before use:
Plug the refrigerator on 220-240V exclusive socket.
After the refrigerator is running, put your hand on the air suction to confirm it is sufficient cold. Then you may
put food inside the cold box.
2. Digital temperature controller
It is a mini-sized and integrated intelligent controller and applicable to the compressor of one Hp.
The main functions are: temperature display, temperature control, manual/automatic defrost by turning off
illumination control, value storing, self-testing, parameter locking, illumination control.

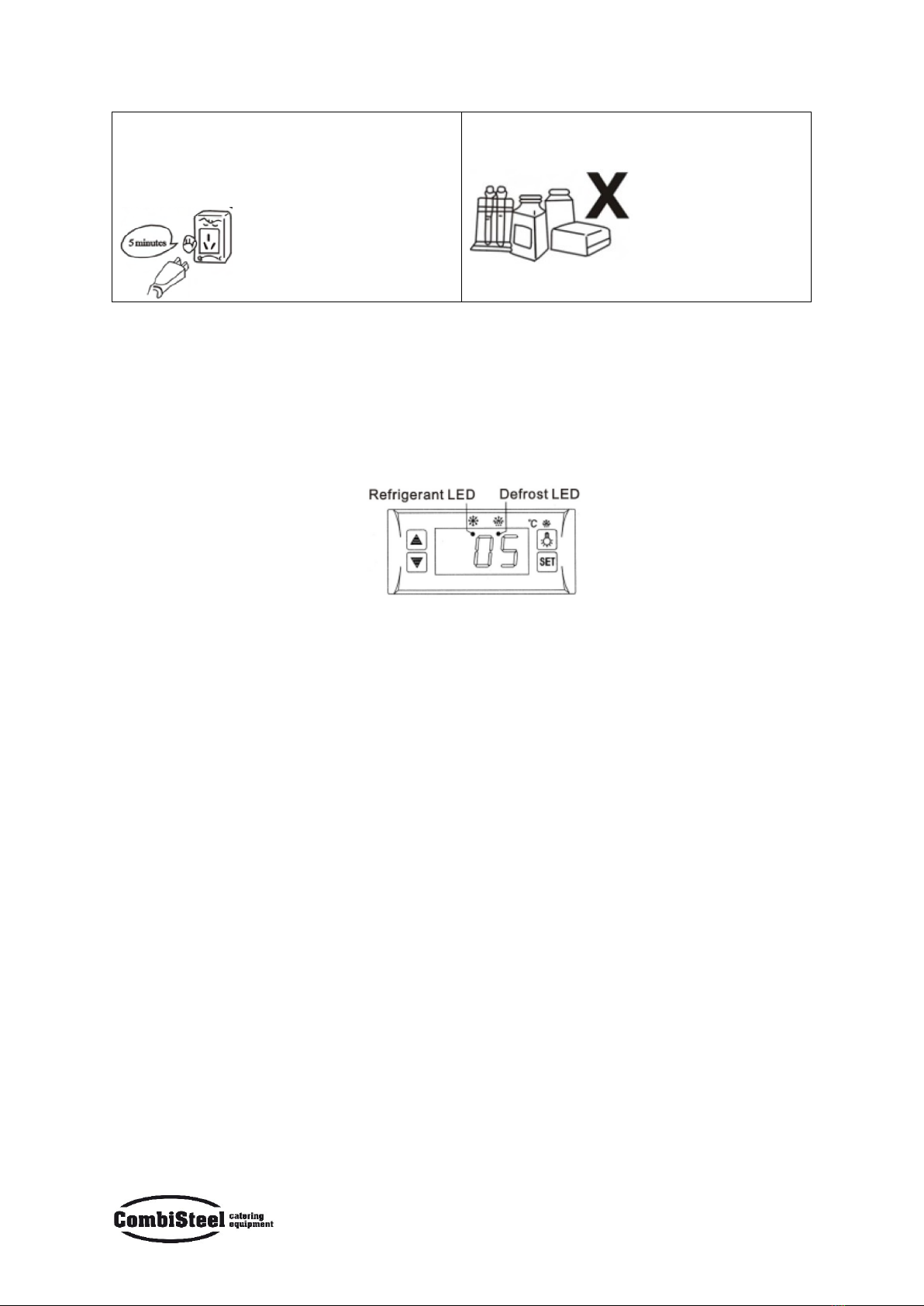

Front panel
1. Set temperature
Press SET button, the set temperature is displayed.
Press ʌ or ʌ button to modify and store the displayed value.
Press SET button to exit the adjustment and display the cold room temperature.
2. If no more button is pressed within 10 seconds, the cold room temperature will be displayed.
3. Illumination: press LIGHT button, it lights; press again, it stops.
Manual start/stop defrost: press LIGHT button and hold for 6 seconds to defrost or stop defrost.
4. Refrigerant LED: during refrigeration, the LED is on; when the cold room temp. is constant, the LED is off;
during the delay start, the LED flashes.
5. Defrost LED: during defrosting, the LED is on; when it stops defrosting, the LED is off, during the delay display
of defrost, the LED flashes.
3. Cautions
Shorten the door open time and reducing opening frequency is good to keep a cold temperature inside the
refrigerator.
Never block the air suction and outlet. Keep air circulation and refrigeration capability.
Do not make food congested as it will influence the cooling effect.
Adjust the rack height for proper food storage.
Cool the hot food down to room temperature before you put it into the refrigerator.
Try to reduce the number of times of open the door and keep the refrigerator inside cold in case the power is
cut off.
Only skilled service personnel is allowed to repair the damaged power cable with special tools.
Never touch the compressor to avoid from scald.
If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instructions
concerning the use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
The operation manual is not suitable for the persons (including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge.
WARNING: keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of obstruction.
WARNING: do not use mechanical devices or other means to accelerate the defrosting process, other than those
recommended by the manufacturer.
WARNING: do not damage the refrigerant circuit.
WARNING: do not use electrical appliances inside the food storage compartments of the appliance, unless they
are of the type recommended by the manufacturer.

6
www.combisteel.com
ADDITIONAL WARNING
CAUTION: risk of fire. The height of the triangle in the symbol shall be at least 15mm.
Maintenance
1. Notice
Often keep the refrigerator clean and periodical maintenance is necessary.
Always unplug the socket before maintenance.
Never use damaged plug or loose socket to prevent from electric shock or short circuit.
Never flush the refrigerator. Never use alkali detergent, soap, gasoline, acetone or brush.
2. Clean outside
Dip soft cloth in neutral detergent (tableware detergent) to clean to outside of the refrigerator and then
wipe it with dry soft cloth.
3. Clean inside
Take rack out for cleaning with water. Use soft cloth to wipe the box.
4. Shut down refrigerator for a long time
Take all food out and unplug the wall socket. Clean both inside and outside of the refrigerator thoroughly
and open the door for sufficient dry. The glass breaks easily. Keep the glass far from children.
5. Replacement of lamp in the light box
If the LED lamp is damaged, it must be replaced by the manufacturer, its service agent.
Troubleshooting
Trouble
Cause and remedy
No refrigeration
Is the plug in socket well?
Is the fuse broken?
Is there no power?
Unsatisfactory refrigeration
Is it under the sunshine? Is there any heat source nearby?
Is the surrounding ventilation bad?
Does the door close well? Has the door been open for a long time?
Is the door seal strip deformed or damaged?
Is the food congested or too much?
Does the food block the air suction or outlet?
Regulate the temperature controller.
Much noise
The refrigerator is not levelled correctly.
The refrigerator contacts the wall or other objects.
There is a loose part in the refrigerator.
Contact local service agent for help if the troubleshooting does not solve the problems.
NOTE
Following phenomena are not troubles
The murmur of water is heard when the refrigerator is working. It is a normal phenomenon as the coolant is
circulating in the system.
In wet season, condensation might be found on the outside of the refrigerator. It is not a trouble, which is caused
by high humidity. Simply use a cloth to wipe it.

7
www.combisteel.com

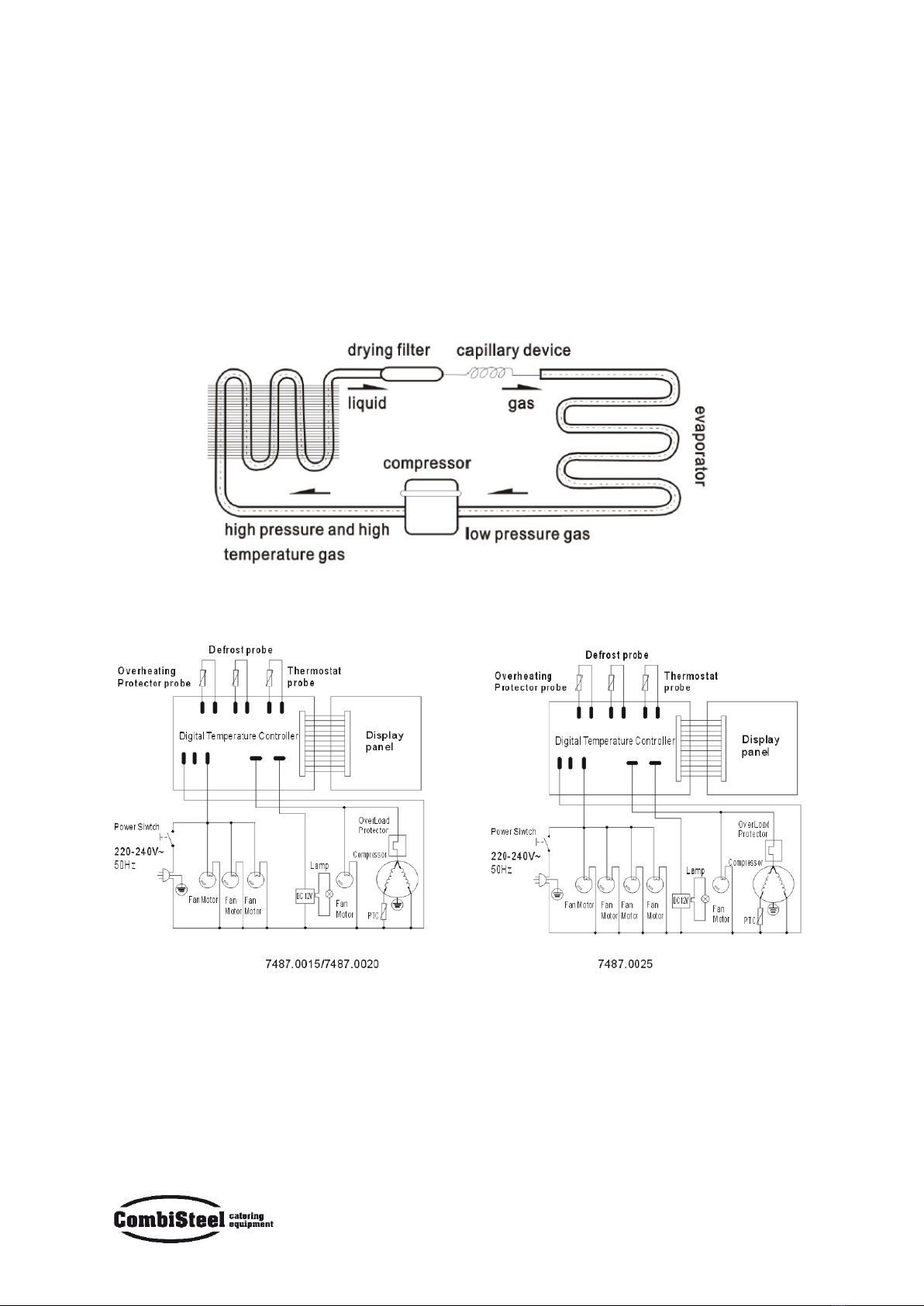

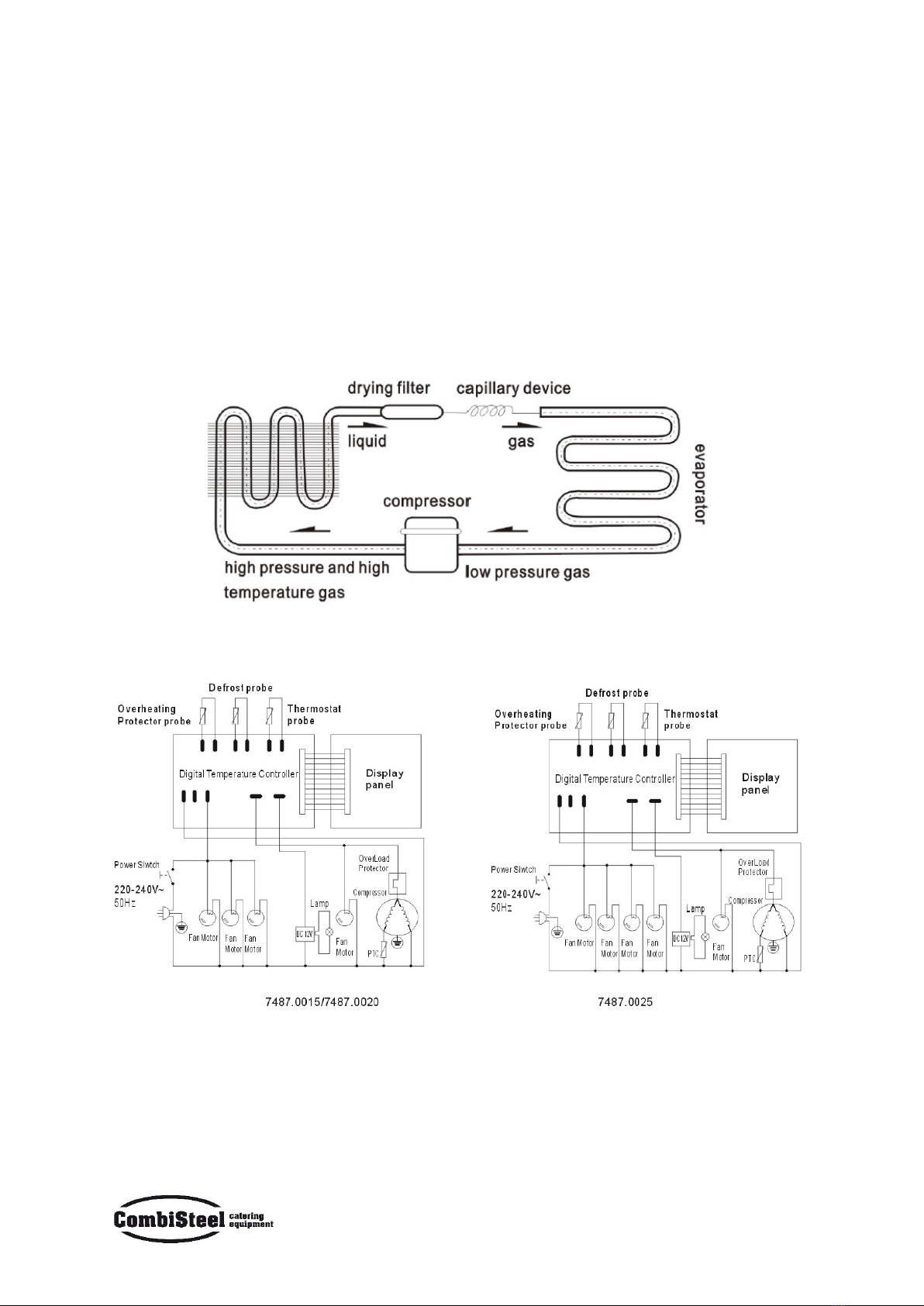

Principle of refrigeration system and electric circuit diagram
The principle of compression refrigeration consists of “compression”, “condensation”, “throttling” and
“vaporization”. The compression is undertaken by compressor, the condensation is completed by condenser, the
throttling valve is executed by capillary and the vaporization is implemented by evaporator. When the coolant is
circulating in the closed refrigeration system, the compressor sucks coolant, which has absorbs heat in the
evaporator, the coolant becomes a high pressure and high temperature gas. In condenser, it dissipates heat in
air, while the coolant is re-liquefied and throttled in capillary and then enters into evaporator with low pressure.
The liquefied coolant quickly boils and vaporizes into gas when the pressure suddenly drops. Meanwhile, it
absorbs heat inside the refrigerator. And the compressor sucks the low pressure and low temperature gaseous
coolant, …….. It is circulating in this way up to realization of intended refrigeration.

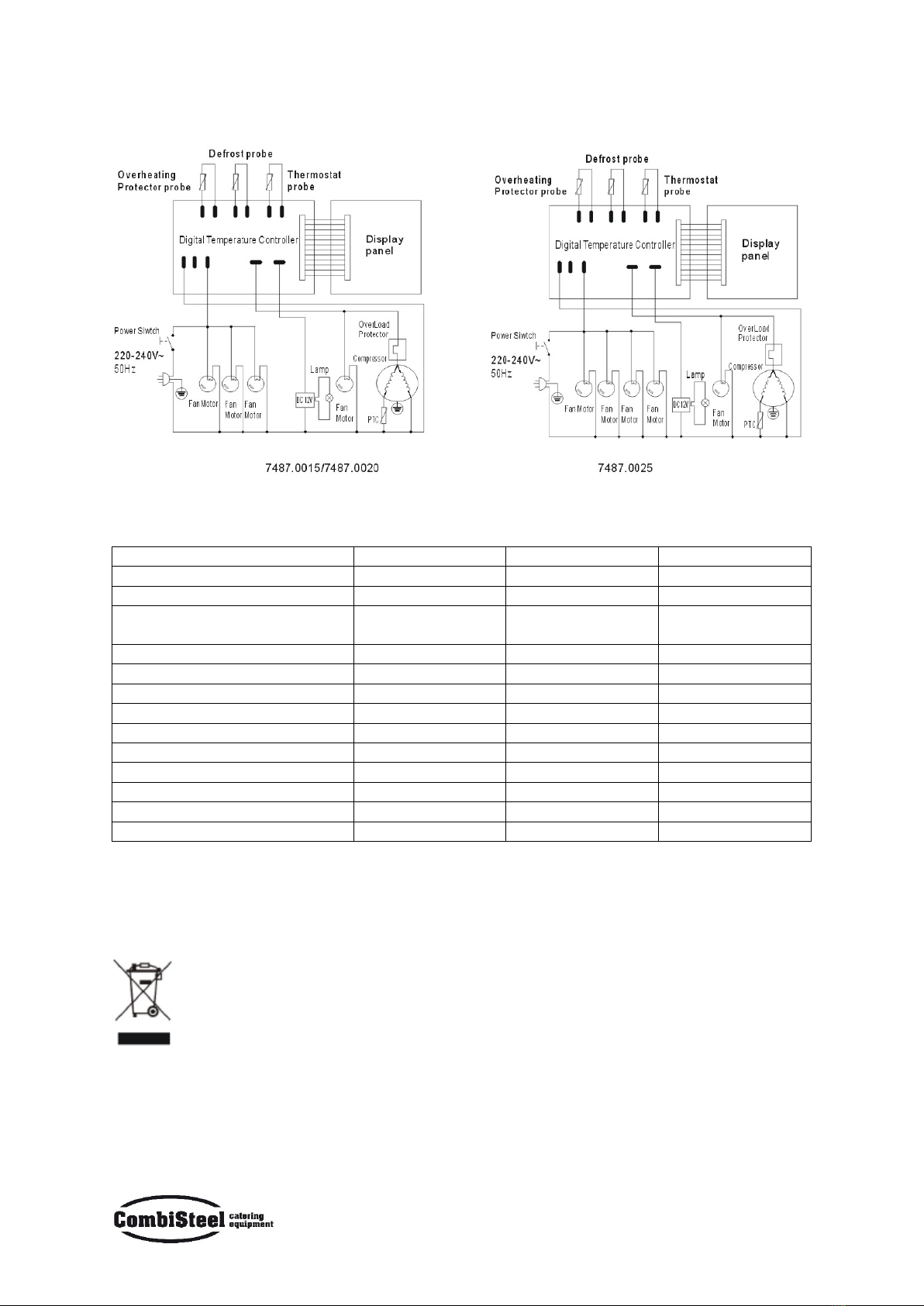

Circuit diagram

8
www.combisteel.com
Major parameters
Model
7487.0015
7487.0020
7487.0025
Rated input power (W)
475
480
500
Rated current (A)
2.75
2.8
3.4
Refrigerant & injection (g)
R134a (260)
R290 (140)
R134a (280)
R290 (140)
R134a (340)
R290 (148)
Refrigeration temperature (°C)
2-8
2-8
2-8
Rated frequency (Hz)
50
50
50
Type of climate
4
4
4
Protected mode
I
I
I
Lamp power (W)
15 (LED)
15 (LED)
15 (LED)
Rated voltage (V)
220-240
220-240
220-240
Foaming agent
EPS
EPS
EPS
Storage volume (L)
300
410
510
Net weight (kg)
135
155
182
Overall dimensions LxWxH (mm)
915x675x1210
1215x675x1210
1515x675x1210
NOTE
The electric circuit diagram and parameters on the product nameplate are final ones if they have been
changed.
The design might be improved without notice.
Meaning of crossed out wheeled dustbin:
Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities.
Contact your local government for information regarding the collection systems available.
If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater
and get into the food chain, damaging your health and well-being.
When replacing old appliances with new ones, the retailer is legally obligated to take back your old appliance for
disposals at least free of charge.

9
www.combisteel.com
Algemeen
1. De volledig gesloten compressor van een topmerk wordt gebruikt voor de staande koelkast. Het koelmiddel
R134a of R290 is milieuvriendelijk. Het beschikt over een rationele configuratie van het koelsysteem met
luchtkoeling met blazer. De temperatuur is vrij gelijkmatig in de koelkast.
2. Driedubbel/dubbel hol transparant glas wordt gebruikt op de deur en het lichaam. Het heeft een artistieke
en elegante uitstraling, een perfect perspectief en is gemakkelijk toegankelijk.
3. Het heeft een brede toepassing, van supermarkten en huizen, tot de vergaderzaal en zitkamer.
Structure and parts
Hanteren en montage
Wees voorzichtig
Koppel eerst het stopcontact los.
Kantel het nooit over 45 graden tijdens het hanteren.
Droge plaats
Plaats de koelkast altijd op een droge plaats.
Voldoende ruimte
De afstand tussen beide zijden en de achterkant van
de koelkast tot de muur of andere objecten moet
meer dan 10 cm zijn. Het koelvermogen kan afnemen
als de omgevingsruimte te klein is om lucht te laten
circuleren.
Goed geventileerd
Plaats de koelkast altijd op een plaats met goede
ventilatie. Wacht voor de eerste keer na gebruik twee
uur en sluit vervolgens het stopcontact aan en zet het
toestel aan.

10
www.combisteel.com
Ver van warmtebron
Plaats de koelkast nooit direct in de zon. Plaats het
nooit in de buurt van een warmtebron of verwarming
om te voorkomen dat het het koelvermogen
vermindert.
Geen zware belasting
Leg nooit een zware lading op de bovenkant van de
koelkast.
Geen gaten maken
Maak nooit een gat in de koelkast. Plaats nooit ander
materiaal op de koelkast.
Stabiele locatie
Pak de koelkast uit en plaats op een vlakke en stevige
plaats.
Voorbereiding en stroom
Exclusief stopcontact
Normaal gesproken moet de voeding 220-240 V
enkelfasig AC zijn met een exclusieve eenfase
drievoudige contactdoos (250V, 10A) en een zekering
(6A). Het stopcontact moet een betrouwbare aarding
hebben.
Geen andere toestellen op het stopcontact
Laat de koelkast nooit een gemeenschappelijke
aansluiting delen met andere apparaten, anders
wordt de kabel heet en kan er brand ontstaan.
Bescherm de kabels
Breek of beschadig de kabels nooit, anders kunnen er
stroomlekken en brand ontstaan.
Niet spoelen met water
Geef het oppervlak van de koelkast nooit een
spoeling, anders kunnen er stroomlekken ontstaan.
Weg van ontvlambare stoffen en explosieven
Plaats nooit ontvlambare of explosieve stoffen in de
koelkast, zoals ether, benzine, alcohol, lijm en
explosieven. Plaats nooit gevaarlijke producten in de
buurt van de koelkast.
Geen spray
Het sproeien van ontvlambare stoffen zoals verf of
coating in de buurt van de koelkast is niet toegestaan,
anders kan er brand ontstaan.

11
www.combisteel.com

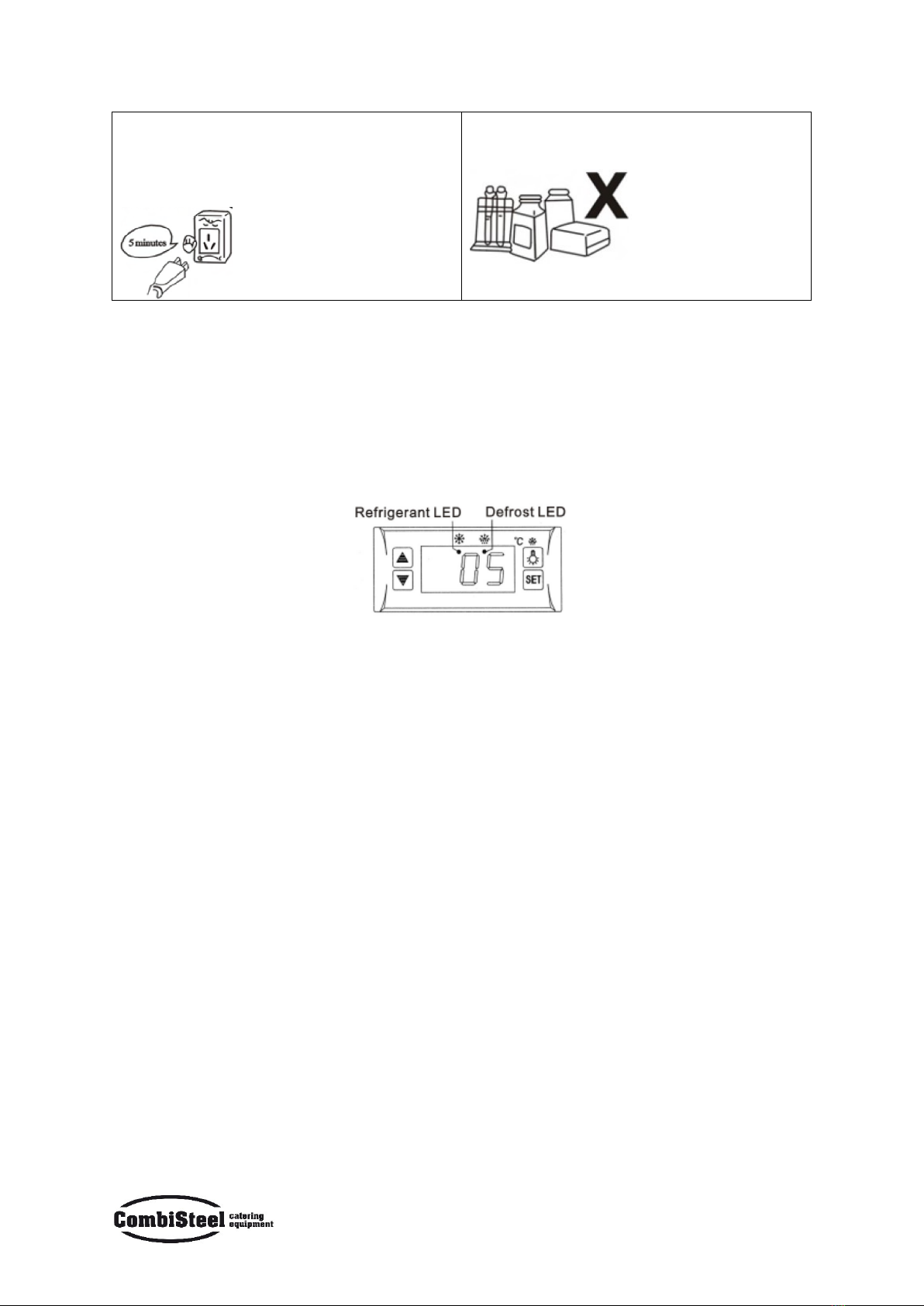

Na stroomonderbreking
Wacht na het uitzetten van de stroom of het
loskoppelen van de koelkast altijd minimaal 5
minuten en sluit vervolgens de koelkast aan en start
deze opnieuw.
Geen medicijnen
Geen enkel medicijn mag in de koelkast bewaard
worden.
Gebruik en veiligheid
1. Voor gebruik:
Sluit de koelkast aan op een exclusieve contactdoos van 220-240 V.
Nadat de koelkast is gestart, legt u uw hand op de luchtaanzuiging om te bevestigen dat deze voldoende koud is.
Dan kunt u voedsel in de koude doos doen.
2. Digitale temperatuurregelaar
Het is een mini geïntegreerde intelligente regelaar, van toepassing op de compressor van één HP.
De belangrijkste functies zijn: temperatuurweergave, temperatuurregeling, handmatig/automatisch ontdooien
door verlichting uit te schakelen, waarde opslaan, zelftesten, parametervergrendeling, verlichtingsregeling.
Voorpaneel
1. Stel de temperatuur in
Druk op de SET-knop om de ingestelde temperatuur weer te geven.
Druk op ʌ of ʌ om de weergegeven waarde te wijzigen en op te slaan.
Druk op de knop SET de aanpassing af te sluiten en de temperatuur van de koelingskamer weer te geven.
2. Als binnen 10 seconden geen knop meer wordt ingedrukt, wordt de koude kamertemperatuur weergegeven.
3. Verlichting: druk op de LIGHT-knop, deze licht op; druk opnieuw, het stopt.
Handmatig ontdooien starten/stoppen: druk op de LIGHT-knop en houd deze 6 seconden in om te ontdooien
of het ontdooien te stoppen.
4. LED koelmiddel: tijdens koeling brandt de LED; wanneer de koude kamertemperatuur constant is, staat de
LED uit; tijdens de uitgestelde start knippert de LED.
5. LED ontdooien: tijdens het ontdooien brandt de LED; wanneer het ontdooien stopt, is de LED uit, tijdens de
vertragingsweergave van ontdooien knippert de LED.
4. Opgelet
Doe de deur kort open en verminder de frequentie van het openen, dat is goed om de koude temperatuur in de
koelkast aan te houden.
Blokkeer nooit de luchtaanzuiging en -uitlaat. Behoud luchtcirculatie en koeling.
Overbelast niet met voedsel want dat zal het koeleffect beïnvloeden.
Pas de hoogte van het rek aan voor een goede opslag van voedsel.
Koel het warme voedsel af tot kamertemperatuur voordat u het in de koelkast legt.
Probeer het aantal keren dat de deur wordt geopend te verminderen en houd de koelkast binnen koud in het
geval dat de stroom wordt afgesneden.
Alleen bekwaam onderhoudspersoneel mag de beschadigde stroomkabel repareren met speciaal gereedschap.
Raak de compressor nooit aan om verbranding te voorkomen.

12
www.combisteel.com
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhouds-
vertegenwoordiger of soortgelijk gekwalificeerde personen om gevaar te voorkomen.
Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische
of mentale capaciteiten, of gebrek aan ervaring en kennis, tenzij onder toezicht of als ze hebben ontvangen over
het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het toestel spelen.
De gebruiksaanwijzing is niet geschikt voor personen (inclusief kinderen) met verminderde fysieke, sensorische
of mentale vermogens, of gebrek aan ervaring en kennis.
WAARSCHUWING: houd ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde structuur vrij
van obstructies.
WAARSCHUWING: gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen,
behalve degene die door de fabrikant worden aanbevolen.
WAARSCHUWING: beschadig het koelingscircuit niet.
WAARSCHUWING: gebruik geen elektrische apparaten in de opbergvakken van het apparaat, tenzij deze van het
type zijn dat door de fabrikant wordt aanbevolen.
AANVULLENDE WAARSCHUWING
LET OP: brandgevaar. De hoogte van de driehoek in het symbool moet minimaal 15 mm zijn.
Onderhoud
1. Kennisgeving
Houd de koelkast schoon; periodiek onderhoud is noodzakelijk.
Trek altijd de stekker uit het stopcontact voor onderhoud.
Gebruik nooit een beschadigde stekker of losse stekker om elektrische schokken of kortsluiting te
voorkomen.
Spoel de koelkast nooit af. Gebruik nooit alkalische schoonmaakmiddelen, zeep, benzine, aceton of penseel.
2. Maak buitenkant schoon
Dompel een zachte doek onder in een neutraal reinigingsmiddel (afwasmiddel) om de buitenkant van de
koelkast schoon te maken en veeg hem vervolgens af met een droge, zachte doek.
3. Maak binnenkant schoon,
Neem het rooster eruit om met water schoon te maken. Gebruik een zachte doek om de doos af te vegen.
4. De koelkast voor lange tijd uitschakelen
Haal al het voedsel eruit en haal de stekker uit het stopcontact. Reinig zowel binnen als buiten de koelkast
grondig en laat de deur open tot het voldoende gedroogd is. Het glas breekt gemakkelijk. Houd het glas ver
van kinderen.
5. Vervanging van de lamp in de lichtbak
Als de LED-lamp beschadigd is, moet deze worden vervangen door de fabrikant of zijn serviceagent.

13
www.combisteel.com
Probleemoplossing
Probleem
Oorzaak en oplossing
Geen koeling
Is de stekker goed aangesloten?
Is de zekering kapot?
Is er geen stroom?
Niet voldoende koeling
Staat het in de zon? Is er een warmtebron in de buurt?
Is de ventilatie in de omgeving slecht?
Sluit de deur goed? Is de deur al lang open?
Is de deurafdichting vervormd of beschadigd?
Is de koelkast overvol, is er te veel voedsel?
Blokkeert het voedsel de luchtaanzuiging of -uitlaat?
Regel de temperatuurregelaar.
Is het apparaat te vol? (7487.0065-0070-0075)
Is de temperatuurregelaar correct? (7487.0065-0070-0075)
Veel lawaai
De koelkast is niet correct genivelleerd.
De koelkast maakt contact met de muur of andere objecten.
Er zit een los onderdeel in de koelkast.
Contacteer een plaatselijke serviceagent voor hulp als de probleemoplossing de problemen niet oplost.
OPMERKING
Volgende verschijnselen zijn geen problemen
Het geruis van water is hoorbaar wanneer de koelkast werkt. Het is een normaal verschijnsel omdat het
koelmiddel in het systeem circuleert.
In het natte seizoen kan aan de buitenkant van de koelkast condensvorming optreden. Het is geen probleem, dat
wordt veroorzaakt door een hoge luchtvochtigheid. Gebruik gewoon een doek om het schoon te vegen.
Principe van koelsysteem en elektrisch circuitdiagram
Het principe van compressiekoeling bestaat uit "compressie", "condensatie", "smoren" en "verdamping". De
compressie wordt uitgevoerd door de compressor, de condensatie wordt voltooid door de condensor, de
smoorklep werkt capillair en de verdamping wordt geïmplementeerd door een verdamper. Wanneer het
koelmiddel in het gesloten koelsysteem circuleert, zuigt de compressor koelvloeistof aan, die warmte in de
verdamper absorbeert, het koelmiddel wordt een hogedrukgas van hoge temperatuur. In de condensor
verspreidt de warmte in de lucht, terwijl het koelmiddel opnieuw vloeibaar gemaakt wordt en capillair wordt
gesmoord en vervolgens met lagedruk in de verdamper wordt gebracht. Het vloeibaar gemaakte koelmiddel
kookt snel en verdampt in gas wanneer de druk plotseling daalt. Ondertussen absorbeert het warmte in de
koelkast. En de compressor zuigt onder de lagedruk en de lage temperatuur het gasvormig koelmiddel aan, …….
Het circuleert op deze manier tot de realisatie van de beoogde koeling.

14
www.combisteel.com
Circuit diagram
Major parameters
Model
7487.0015
7487.0020
7487.0025
Nominaal ingangsvermogen (W)
475
480
500
Nominale stroom (A)
2.75
2.8
3.4
Koelmiddel & injectie (g)
R134a (260)
R290 (140)
R134a (280)
R290 (140)
R134a (340)
R290 (148)
Koeltemperatuur (°C)
2-8
2-8
2-8
Nominale frequentie (Hz)
50
50
50
Type klimaat
4
4
4
Beveiligde modus
I
I
I
Lampvermogen (W)
15 (LED)
15 (LED)
15 (LED)
Nominale spanning (V)
220-240
220-240
220-240
Schuimmiddel
EPS
EPS
EPS
Opslagvolume (L)
300
410
510
Netto gewicht (kg)
135
155
182
Algemene afmetingen LxBxH (mm)
915x675x1210
1215x675x1210
1515x675x1210
OPMERKING
Het elektrische schema en de parameters op het naamplaatje van het product zijn definitief als ze zijn
gewijzigd.
Het ontwerp kan zonder kennisgeving worden verbeterd.
Betekenis van de doorgekruiste vuilnisbak op wielen:
Gooi elektrische apparaten niet weg als ongesorteerd gemeentelijk afval, maar gebruik aparte
inzamelingsvoorzieningen. Neem contact op met uw lokale overheid voor informatie over de beschikbare
inzamelingssystemen. Als elektrische apparaten worden weggegooid op stortplaatsen kunnen gevaarlijke stoffen
in het grondwater lekken en in de voedselketen terechtkomen, waardoor uw gezondheid en welzijn worden
geschaad. Bij het vervangen van oude apparaten door nieuwe, is de winkelier wettelijk verplicht om uw oude
apparaat ten minste kosteloos terug te nemen om weg te gooien.

15
www.combisteel.com
Allgemein
1. Es kommt bei diesem Standkühlgerät ein brandneuer, vollständig integrierter Kompressor zum Einsatz. Das
Kühlmittel R134a oder R290 ist ein umweltfreundliches Kühlmittel. Er unterstützt eine rationelle Gestaltung
des Kühlsystems mit einer Umluftgebläsekühlung. Die Temperatur im Inneren des Kühlschranks ist ziemlich
gleichmäßig.
2. Bei der Tür und am Gehäuse werden dreifach/zweifach transparente Hohlraumgläser eingesetzt. Das sorgt
für ein elegantes Erscheinungsbild, eine perfekte Perspektive und einen einfachen Zugang.
3. Er kann in Kaufhäusern und Wohnungen, als auch in einem Konferenzraum und Wohnzimmer zum Einsatz
kommen.
Structure and parts
Transport und Aufstellung
Gehen Sie mit dem Gerät sorgsam um.
Ziehen Sie zuerst den Stecker aus der Steckdose.
Neigen Sie ihn niemals mehr als 45 Grad während des
Transports.
Trockener Platz / Ort
Stellen Sie den Kühlschrank immer an einem
trockenen Ort / Platz auf.
Ausreichend Platz
Der Abstand der beiden Seiten und der Rückseite des
Kühlschranks zur Wand oder anderen Gegenständen
muss mehr als 10 cm betragen. Die Kühlleistung
könnte sich vermindern, falls der Platz der Umgebung
zu gering für die Luftzirkulation ist.
Gute Belüftung
Stellen Sie den Kühlschrank immer an einem Ort mit
guter Belüftung auf. Warten Sie vor der ersten
Inbetriebnahme nach dem Transport 2 Stunden und
stecken danach den Stecker in die Steckdose und
starten das Gerät.

16
www.combisteel.com
Nicht in der Nähe von Wärmequellen
Setzen Sie den Kühlschrank niemals direkter
Sonnenbestrahlung aus. Stellen Sie ihn niemals in der
Nähe von Wärmequellen oder Heizgeräten auf, um
eine Verminderung der Kühlleistung zu verhindern.
Keine schweren Lasten
Stellen Sie niemals schwere Lasten auf die Oberseite
des Kühlschranks.
Bohren Sie keine Löcher
Bohren Sie keine Löcher in den Kühlschrank.
Montieren Sie niemals andere Sachen am
Kühlschrank.
Stabiler Aufstellungsort
Packen Sie den Kühlschrank aus und stellen ihn an
einem ebenen und tragfähigen (soliden) Platz auf.
Vorbereitung und Stromversorgung
Einfach-Steckdose
Im Normalfall sollte die Stromversorgung 220-240V
einphasiger Wechselstrom (AC) sein und über eine
einphasige, 3-polige Einfach-Steckdose (250V, 10A)
und eine Sicherung (6A) verfügen. Die Steckdose
muss einen funktionstüchtigen Erdungsanschluss
aufweisen.
Keinen Verteiler- oder Mehrfachsteckdosen
Teilen Sie die Steckdose, an der der Kühlschrank
angesteckt ist, nicht mit anderen Geräten, da
ansonsten das Kabel heiß werden und dadurch einen
Brand auslösen kann.
Schützen Sie die Kabel
Beschädigen Sie niemals die Kabel, da es ansonsten
zu Kriechstrom führen und einen Brand auslösen
kann.
Nicht mit Wasser bespritzen
Bespritzen Sie die Geräteoberfläche niemals mit
Wasser, da das zu Kriechstrom führen kann.
Vor entzündlichen und explosiven Gegenständen
schützen
Geben Sie keine entzündlichen oder explosiven
Gegenstände in das Innere des Geräts, wie zum
Beispiel Benzin, Alkohol, Klebstoffe und explosive
Gegenstände. Stellen bzw. lagern Sie keine
gefährlichen Gegenstände in der Nähe des Geräts.
Kein Sprühen
Das Sprühen von entzündlichen Flüssigkeiten wie
Farben oder Lacke in der Nähe des Kühlschranks ist
nicht gestattet, da das zu einem Brand führen könnte.

17
www.combisteel.com
Nach einem Stromausfall bzw. -unterbrechung
Nach einem Stromausfall oder dem Ausstecken des
Kühlschranks warten Sie mindestens 5 Minuten und
stecken erst danach den Kühlschrank wieder an und
starten ihn wieder.
Keine Medikamente
Es dürfen keine Medikamente im Inneren des
Kühlschranks gelagert werden.
Betrieb und Vorsichtsmaßnahmen
1. Vor der Inbetriebnahme:
Stecken Sie den Kühlschrank an eine 220-240V Einfach-Steckdose an.
Nachdem der Kühlschrank eingeschalten worden ist und eine gewisse Zeit gearbeitet hat, legen Sie Ihre Hand in
die Luftströmung, um feststellen zu können, das sie ausreichend kalt ist. Danach können Sie die Lebensmittel in
den Kühlbereich einräumen.
2. Digitale Temperatursteuereinheit
Es handelt sich dabei um eine kleine und integrierte intelligente Steuereinheit und ist für den Kompressor eines
Hp einsetzbar. Die Hauptfunktionen umfassen: Anzeige, Temperaturregelung, manuelles/automatisches
Abtauen durch das Ausschalten der Beleuchtungssteuerung, Abspeichern von Werten, Selbsttest, Sperrung der
Parameter, Beleuchtungssteuerung.
Frontblende
1. Temperatur einstellen
Drücken Sie den SET-Knopf, es wird die eingestellte Temperatur angezeigt.
Drücken Sie den ʌ oder ʌ -Knopf, um die angezeigten Werte zu verändern und abzuspeichern.
Drücken Sie den SET-Knopf, um die Einstellungen zu verlassen und die Temperatur des Kühlbereichs
anzuzeigen.
2. Falls innerhalb von 10 Sekunden keine weiteren Tasten mehr gedrückt werden, wird die Temperatur des
Kühlbereichs angezeigt.
3. Beleuchtung: Beim Drücken der „LICHT”-Taste, schaltet sich die Beleuchtung ein; beim erneuten Drucken
schaltet sie sich ab.
Manueller Start/Stopp des Abtauvorgangs: drücken Sie die “LICHT”-Taste und halten Sie diese 6 Sekunden
lang, um abzutauen bzw. den Abtauvorgang zu beenden.
4. Kühl-LED: während der Kühlphase, leuchtet die LED; wenn die Temperatur im Kühlbereich konstant ist,
leuchtet die LED nicht; während der Startverzögerung blinkt die LED.
5. Abtau-LED: während des Abtauens leuchtet die LED; beim Beenden des Abtauvorgangs leuchtet die LED
nicht; während der Verzögerungszeit des Abtauvorgangs blinkt die LED.
3. Vorsichtsmaßnahmen
Halten Sie die Öffnungsdauer der Türe kurz und verringern diese die Häufigkeit des Öffnens, um die Kälte im
Kühlschrank nicht entweichen zu lassen.
Blockieren Sie niemals die Luftansaugung und den Luftauslass. Halten Sie die Luftzirkulation und die Kühlleistung
dadurch aufrecht.
Geben Sie nicht zu viele Lebensmittel in den Kühlschrank, da das die Kühlleistung (negativ) beeinflusst. Passen
Sie die Höhe der Regale für eine ordnungsgemäße Lagerung der Lebensmittel an.

18
www.combisteel.com
Lassen Sie warme Speisen auf Zimmertemperatur abkühlen, bevor Sie diese in den Kühlschrank geben.
Versuchen Sie bei einem Stromausfall die Öffnungszeit der Türen zu verringern, damit die Kälte im Inneren des
Kühlschranks nicht entweicht.
Es dürfen nur erfahrene Servicemitarbeiter beschädigte Stromkabel mit Spezialwerkzeug reparieren.
Zur Vermeidung von Verbrennungen berühren Sie niemals den Kompressor.
Falls das Stromkabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder ähnlich qualifizierten
Personen ausgetauscht werden, um gefährliche Situationen zu vermeiden.
Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit verringerten körperlichen,
sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen bestimmt, außer diese
werden beaufsichtigt oder sind im Gebrauch des Gerätes von einer Person unterwiesen worden, die für ihre
Sicherheit verantwortlich ist.
Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Die Betriebsanleitung ist nicht für Personen (einschließlich Kinder) mit verringerten körperlichen, sensorischen
oder mentalen Fähigkeiten oder mangelnder Erfahrung und mangelnden Kenntnissen geeignet.
WARNHINWEIS: Blockieren Sie nicht die Lüftungsschlitze im Gerätegehäuse oder in der integrierten Struktur mit
Gegenständen oder anderen Hindernissen.
WARNHINWEIS: Benutzen Sie keine mechanischen Geräte oder andere Mittel, um den Abtauvorgang zu
beschleunigen, außer jenen, die vom Hersteller empfohlen sind.
WARNHINWEIS: Beschädigen Sie nicht den Kühlmittelkreislauf.
WARNHINWEIS: Verwenden Sie keine elektrischen Geräte im Innenbereich der Abteile für die Lagerung von
Lebensmitteln des Geräts, außer solche Geräte sind vom Hersteller ausdrücklich empfohlen.
ZUSÄTZLICHE WARNHINWEISE
ACHTUNG: Brandgefahr. Die Größe des Dreiecks des Symbols sollte mindestens 15 mm betragen.
Wartung
1. Hinweise
Reinigen Sie den Kühlschrank regelmäßig und lassen Sie die erforderlichen, periodischen Wartungsarbeiten
durchführen.
Ziehen Sie vor Wartungsarbeiten immer den Netzstecker aus der Steckdose.
Benutzen Sie keine Kabel mit beschädigtem Stecker oder lockere Steckdosen, um einen elektrischen Schlag oder
Kurzschluss zu vermeiden.
Bespritzen Sie den Kühlschrank niemals. Verwenden Sie niemals alkalihaltige Reinigungsmittel, Seife, Benzin,
Azeton oder Bürsten.
2. Außenreinigung
Tauchen Sie ein weiches Tuch in neutrales Reinigungsmittel (Geschirrspülmittel), um die Außenseite des
Kühlschranks zu reinigen und wischen ihn danach mit einem trockenen, weichen Tuch ab.
3. Innenreinigung
Nehmen Sie die Regale heraus, um diese mit Wasser zu reinigen. Benutzen Sie ein weiches Tuch, um den
Kühlbereich zu reinigen.
4. Außerbetriebnahme des Kühlschranks für einen längeren Zeitraum
Nehmen Sie sämtliche Lebensmittel heraus und ziehen Sie den Netzstecker aus der Wandsteckdose. Reinigen Sie
den Kühlschrank sowohl innen als auch außen gründlich und lassen Sie die Türe offen, damit er ausreichend
trocknen kann. Das Glas kann sehr leicht brechen. Halten Sie das Glas von Kindern fern.
5. Austausch des Beleuchtungsmittels (Lampen) in der Lampenbox
Falls die LED-Lampe beschädigt ist, muss diese vom Hersteller oder dessen Kundendienst ausgetauscht werden.

19
www.combisteel.com
Fehlersuche und -behebung
Störung
Ursache und Behebung
Keine Kühlwirkung / Kühlung
Ist der Stecker in der Steckdose eingesteckt?
Ist die Sicherung defekt bzw. gefallen?
Funktioniert die Stromversorgung?
Ungenügende Kühlleistung
Ist er Sonnenbestrahlung ausgesetzt? Befinden Sie Wärmequellen in
der Nähe?
Ist die Lüftung der Umgebung schlecht?
Schließt die Tür gut? Ist die Türe über einen längeren Zeitraum offen
gestanden?
Ist das Profil der Türdichtung verformt oder beschädigt?
Befinden Sie zu viele Lebensmittel im Kühlschrank?
Blockieren Lebensmittel die Luftansaugung oder den Luftauslass?
Stellen Sie den Temperaturregler ein.
Ist das Gerät mit vielen Lebensmitteln beladen? (7487.0065-0070-
0075)
Ist der Temperaturregler ordnungsgemäß eingestellt? (7487.0065-
0070-0075)
Zu hohe Geräuschentwicklung / zu
laut
Der Kühlschrank ist nicht ordnungsgemäß eben/waagrecht
aufgestellt.
Der Kühlschrank berührt die Wand bzw. Wände oder andere
Gegenstände.
Im Kühlschrank ist ein Teil locker.
Kontaktieren Sie den örtlichen Kundendienst, falls Sie Ihr Problem nicht anhand der oben angeführten
Fehlersuche und -behebung lösen können.
HINWEIS:
Die folgenden Ereignisse stellen keine Probleme dar.
Es ist ein Wasserplätschern zu hören, wenn der Kühlschrank arbeitet. Es handelt sich dabei um ein normales
Ereignis, da das Kühlmittel im System zirkuliert.
In der feuchten Saison kann sich Kondensation auf der Außenseite des Kühlschranks bilden. Das stellt kein
Problem dar, da es durch die hohe Luftfeuchtigkeit verursacht wird. Nehmen Sie einfach ein Tuch, um das
Kondensat wegzuwischen.

20
www.combisteel.com
Grundsatz eines Kühlsystems und elektrischer Schaltplan
Der Grundsatz der Kompressionskühlung besteht aus „Kompression”, „Kondensation”, „Drosselung” und
„Verdunstung”. Die Kompression wird vom Kompressor erzeugt, die Kondensation wird vom Kondensator
fertiggestellt, das Drosselungsventil wird durch die Kapillaren betrieben und die Verdunstung wird vom
Verdampfer durchgeführt. Bei der Zirkulation des Kühlmittels im geschlossenen Kühlmittelsystem saugt der
Kompressor das Kühlmittel an, das die Wärme des Verdampfers absorbiert, dadurch wird das Kühlmittel zu einem
Gas mit hohem Druck und hoher Temperatur. Im Kondensator wird die Wärme an die Luft abgegeben, während
das Kühlmittel wieder in den flüssigen Zustand zurückkehrt, in den Kapillaren gedrosselt wird und danach mit
geringem Druck in den Verdampfer gelangt. Das verflüssigte Kühlmittel erhitzt sich rasch und verdampft zu Gas,
wenn der Druck plötzlich absinkt. In der Zwischenzeit nimmt es die Wärme im Inneren des Kühlschranks auf. Der
Kompressor saugt das gasförmige Kühlmittel mit niedrigem Druck und niedriger Temperatur an, …….. Es handelt
sich dabei um einen Regelkreislauf, der solange stattfindet, bis die beabsichtigte Kühlung eingetreten ist.
Circuit diagram
