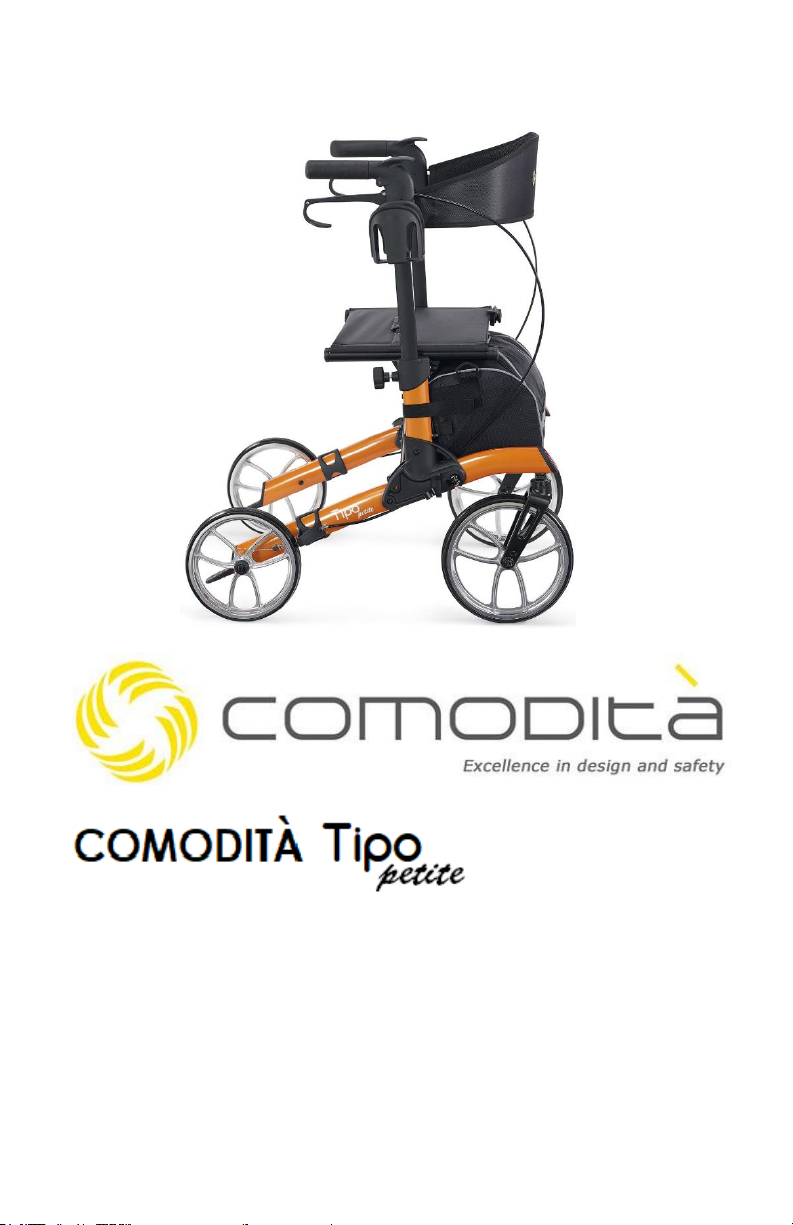

Comodita Tipo petite User manual

USER GUIDE 1-8
GUIA DEL USUARIO 9-16
COMPACT PETITE ROLLING
WALKER
CAMINADOR COMPACTO
Model number: COM 910

About your COMODITÀ Tipo Petite Rolling Walker
COMODITÀ is a company concerned with your comfort, safety
and mobility. Our products will simplify your movements, offering
support and safety for your daily activities, helping you do what
you want, when you want it.
The modern patented design and sturdy construction of the
COMODITÀ Tipo Petite Rolling Walker (ref. COM 910) make it one
of the safest and most stylish walkers in the market.
Built to support weights of up to 300 lb, it is tested and approved
under international testing standards for walkers and rollators.
The COMODITÀ Tipo Petite Rolling Walker is built with the best
materials available to ensure the highest safety you can find.
In addition, the COMODITÀ Tipo Petite Rolling Walker comes with
the exclusive COMODITÀ Pisa removable cup holder, cane holder
and washable nylon shopping bag, as well as a convenient travel
bag.
The COMODITÀ Tipo Petite Rolling Walker has two 10” aluminum
front wheels, making it very easy to maneuver. It can also be easily
double folded for storage or transportation.
Please do not hesitate to contact us through our website
www.comoditausa.com if you have any doubts, questions or
problems. We are here to help!
1

Main Features:
•Extra-large 10” aluminum front wheels for safer indoor and
outdoor use
•Wide, comfortable nylon seat
•Adjustable handle height
•Padded ergonomic backrest
•Convenient removable cup holder
•Cane holder included
•Convenient transport nylon bag
•Hand brake locks for safety while sitting
•Double fold construction makes it very compact and easy to
transport
•Four light reflectors at the front and two at the back for additional
safety
•Nylon shopping bag with light reflecting strap for added security
Product Dimensions and Specifications
•Unit weight: 18.5 ½ lb (8.5 kg)
•Weight capacity: 300 lb (136 kg)
•Recommended user height: up to 5'4"
•Overall height: 29½” / 32½”
•Overall length: 27” (69 cm)
•Overall width: 24” (61cm)
•Folded width: 10½” (27 cm)
•Front wheel diameter: 10” (25 cm)
•Back wheel diameter: 8” (20 cm)
•Seat height from floor: 19” (48 cm)
•Seat depth: 11” (28.5 cm)
•Seat width: 17½” (44 cm)
•Size of nylon bag: 17” W, 8” D, 10” H (43cm x 20cm x 25cm)
2

Assembly Instructions
Assembling your COMODITÀ Tipo Petite Rolling Walker is
extremely simple!
1. Carefully remove the walker from the shipping carton.
2. Place the rollator on a flat surface.
3. Raise the handles to the upright position.
4. Lock the frame on both sides by bringing the folding lock
lever (pic 1) up 180 degrees, so it points up (pic 2). Turn
the folding lever 90 degrees towards the back wheel, so
it slides into the folding lock lever plastic support (pic 3).
Note: You can only slide the folding lock lever into the
plastic support if it is in the correct position, with most of
the extension of the lever very close to the plastic frame.
PIC 1 PIC 2 PIC 3
3

5. Release the plastic locking device that holds the walker
folded.
6. Open the walker and lock it in the opened position by
pushing down the sides of the seat onto the main frame
until you hear a click.
7. Insert both sides of the nylon bag into the nylon bag
metal support.
4

8. Insert the cup holder into its plastic support on the side of
the walker.
9. Adjust the height of the handles by standing upright
behind the walker with the shoulders relaxed and arms
hanging at your side. The handgrips should be at a
height even with your wrists.
IT IS THAT SIMPLE! NO TOOLS, NO LOOSE PARTS!
5

Operating Instructions
TO WALK:
•Position yourself behind the walker and hold both handles
firmly.
•Roll your walker slowly forward so that the rear wheels are a
few inches ahead of your body.
•While maintaining a steady and safe roll forward, place your
foot in line with the rear wheels.
•Repeat the movement with your other foot.
•To slow down, slowly squeeze the brake handles up.
•To lock the brakes, push down on the brake handles until the
brakes “click” into locked position. Do not push it any further
than this point.
•To unlock the brakes and resume walking, pull up the brake
handles until you hear a “click.”
TO USE THE SEAT OF YOUR WALKER:
•Make sure your walker is in a flat surface, not on an incline.
•LOCK the brakes before sitting.
•Make sure your feet rest flat on the ground.
6

Care and Maintenance
PERIODIC BRAKE ADJUSTMENT
To adjust the sensitivity of the brake:
•To tighten the brake (reduce the gap between the brake
pad and wheel) rotate the adjusting nut clockwise.
•To loosen the brake (increase the gap between the brake
and the wheel) rotate the adjusting nut counterclockwise.
WARNING!
•Over adjustment of the brake might prevent the wheels from
moving freely.
•Under adjustment of the brake may cause the brake pad not
to engage at all.
•DO NOT USE WALKER IF BRAKES ARE NOT WORKING PROPERLY.
7

Safety Instructions
WARNING!!! Failure to follow safety
instructions may result in serious injuries.
•DO NOT use this product as a wheelchair.
•DO NOT transport someone while sitting on this walker.
•DO NOT exceed maximum weight capacity.
•Brakes MUST be on LOCKED position before sitting on the
seat.
•DO NOT self-propel the walker while seated.
•DO NOT sit on the walker on an incline.
•INSPECT BRAKES before each use.
•DO NOT use the walker if the brakes are not working
properly.
•ALL WHEELS MUST be in contact with the floor or ground
at all times.
•BACKREST IS NOT intended to support your full weight. It is
intended to provide back support while you are seated.
•DO NOT use in escalators, stairs, moving sidewalks or
uneven surfaces.
•BOTH FEET should rest flat on the ground when sitting.
•ALWAYS check if the seat is locked down and well
connected to the frame when the rollator is open.
Warranty
Your Comodità Tipo Petite Rolling Walker is warranted to be free of defects in
material and workmanship for a period of one year from the date of purchase for
the original owner. This warranty does not cover product failure due to user
negligence, misuse of the product, failure to adhere to instructions, or normal wear
and tear. In the event of a defect covered by this warranty, we will, at our
discretion, repair or replace the product. This warranty does not include any labor
or shipping charges. Please contact our customer service at
[e-mail]. We will provide a return authorization number. You will be
required to include a copy of your original bill of sale.
8

Acerca de su caminador COMODITÀ Tipo Petite
COMODITÀ es una empresa preocupada por su confort,
seguridad y movilidad. Nuestros productos simplificarán sus
movimientos, ofreciendo apoyo y seguridad para sus actividades
diarias, ayudándole a hacer lo que quiera, cuando quiera.
El diseño moderno patentado y la construcción robusta del
Caminador Tipo Petite de COMODITÀ (ref. COM 910) lo hacen
uno de los caminadores más seguros y estilosos del mercado.
Construido para soportar pesos de hasta 300 libras, ha sido
probado y aprobado bajo estándares de prueba internacionales
para caminadores.
El caminador COMODITÀ Tipo Petite fue construido con los
mejores materiales disponibles para garantizar la mayor seguridad
posible.
Además, COMODITÀ Tipo Petite viene con el exclusivo portavasos
removible COMODITÀ Pisa, soporte de caña y bolsa de compras
lavable de nylon.
COMODITÀ Tipo Petite tiene dos ruedas delanteras de 10 ", lo que
lo hace muy fácil de maniobrar. También puede doblarse
fácilmente para su almacenamiento o transporte.
Por favor, no dude en ponerse en contacto con nosotros a
través de nuestro sitio web www.comoditausa.com si tiene
alguna duda, pregunta o problema. ¡Estamos aquí para
ayudar!
9

Principales características:
•Ruedas delanteras extra grandes de 10 " para uso interior y
exterior más seguro
•Asiento de nylon ancho y cómodo
•Altura ajustable de la manija
•Respaldo ergonómico acolchado
•Portavasos removible
•Soporte de caña incluido
•Bolsa de nylon removible y lavable, cómoda y espaciosa
•Cerraduras de freno de mano para su seguridad mientras se
sienta
•La construcción de doble duplo lo hace muy compacto y fácil
de transportar
•Cuatro reflectores de luz en la parte delantera y dos en la parte
posterior para mayor seguridad
•Bolsa de nylon con cinta reflectora de luz para mayor seguridad
Dimensiones y especificaciones del producto
•Peso de la unidad: 8.5 kg (18½ lb)
•Capacidad de peso: 136 kg (300 lb)
•Altura recomendada del usuario: de hasta 1,62m
•Altura total: 29½ "/ 32½" (75cm / 82,5cm)
•Longitud total: 27 " (69 cm)
•Anchura total: 24 "(61cm)
•Anchura cuando plegado: 27 cm (27 cm)
•Diámetro de la rueda delantera: 10 "(25 cm)
•Diámetro de la rueda trasera: 8 "(20 cm)
•Altura del asiento desde el suelo: 48 cm ( 19" )
•Profundidad del asiento: 11 "(28.5 cm)
•Anchura del asiento: 44 cm (10½ ")
•Medidas de la sacola de nylon : 43cm W, 20cm D, 25cm H
10

Instrucciones de montaje
¡El montaje de su Caminador COMODITÀ Tipo Petite
extremadamente simple!
1. Retire cuidadosamente el caminador de la caja de
transporte.
2. Ponga el caminador sobre una superficie plano.
3. Levante los mangos a la posición vertical
4. Bloquee el marco en ambos lados trayendo la palanca de
bloqueo plegable (foto 1) 180 grados hasta que apunte
hacia arriba (foto 2). Gire la palanca 90 grados hacia la
rueda trasera, para que se acomode en el soporte de
plástico (foto 3). Nota: Sólo puede deslizar la palanca de
bloqueo plegable en el soporte de plástico si está en la
posición correcta, con la parte más larga de la palanca
cerca del marco de plástico.

FOTO 1 FOTO 2 FOTO 3 11
5. Suelte el dispositivo de bloqueo de plástico que sostiene el
andador plegado.
6. Abra el caminador y bloquéelo en la posición abierta
empujando hacia abajo los dos lados del asiento en el
marco principal hasta que escuche un clic.
7. Inserte los dos lados de la bolsa de nylon en el soporte
metálico de la bolsa de nylon.

12
8. Introduzca el portavasos en su soporte de plástico en el
lateral del caminador.
9. Ajuste la altura de las manijas poniéndose de pie detrás
del caminador con los hombros relajados y los brazos
colgando a su lado. Las manijas deben estar a la misma
altura que sus muñecas.
¡ES ASI DE SIMPLE! SIN PIECES SUELTAS Y SIN HERRAMIENTAS

13
Instrucciones de operación
PARA CAMINAR:
•Colóquese detrás del caminador y sostenga firmemente
las dos manijas.
•Haga rodar el caminador lentamente hacia delante para
que las ruedas traseras estén a unas pocas pulgadas de su
cuerpo.
•Manteniendo un movimiento firme y seguro hacia delante,
coloque el pie en línea con las ruedas traseras.
•Repita el movimiento con el otro pie.
•Para ralentizar, apriete lentamente los mangos del freno
hacia arriba.
•Para bloquear los frenos, empuje hacia abajo las manijas
de los frenos hasta que los frenos hagan “clic" en la
posición bloqueada. No los empuje más allá de este
punto.
•Para desbloquear los frenos, levante las manijas de los
frenos hasta que escuche un "clic".
PARA USAR EL ASIENTO DE SU CAMINADOR
•Asegúrese de que su caminador esté en una superficie
plana, no en una pendiente.
•BLOQUEE los frenos antes de sentarse.
•Asegúrese de que sus pies alcanzan el suelo.
14

Cuidado y mantenimiento
AJUSTE DE FRENO PERIÓDICO
Para ajustar la sensibilidad del freno:
•Para apretar el freno (reducir el espacio entre la pastilla de
freno y la rueda), gire la tuerca de ajuste en el sentido de
las agujas del reloj.
•Para aflojar el freno (aumentar el espacio entre el freno y
la rueda), gire la tuerca de ajuste hacia la izquierda.
¡ATENCION!
•El ajuste excesivo de frenos puede impedir que las ruedas
se muevan libremente.
•El ajuste del freno puede hacer que la pastilla de freno no
se acople en absoluto.
•NO UTILICE WALKER SI LOS FRENOS NO ESTÁN TRABAJANDO
CORRECTAMENTE.
15

Instrucciones de seguridad
¡¡¡ATENCION!!!
No seguir estas instrucciones de seguridad
puede causar lesiones graves.
•NO use este producto como una silla de ruedas.
•NO transporte a alguien mientras está sentado en este
caminador.
•NO exceda la capacidad máxima de peso.
•Los frenos TIENEN que estar en posición BLOQUEADA antes
de sentarse en el asiento.
•NO propulsar el caminador mientras está sentado.
•NO se siente sobre el caminador en una pendiente.
•INSPECCIONAR LOS FRENOS antes de cada uso.
•NO utilice el caminador si los frenos no estén funcionando
correctamente.
•TODAS LAS RUEDAS DEBEN estar en contacto con el suelo a
todo momento.
•EL RESPALDO NO está diseñado para soportar todo su
peso. Está diseñado para proporcionar apoyo a su
espalda mientras está sentado.
•NO lo use en escaleras mecánicas, escaleras, aceras en
movimiento o superficies irregulares.
•AMBOS PIES deben alcanzar el suelo cuando está
sentados.
•SIEMPRE compruebe si el asiento está bloqueado y bien
conectado al caminador cuando el ro dillo está abierto.
Garantía
Su caminador Comodità Tipo Petiteestá garantizado de estar libre de defectos de
material y mano de obra por un período de un año a partir de la fecha de
compra del propietario original. Esta garantía no cubre el fallo del dispositivo
debido a negligencia del usuario, mal uso del producto, incumplimiento de las
instrucciones o desgaste normal. En el caso de un defecto cubierto por esta
garantía, nosotros, a nuestra opción, repararemos o reemplazaremos el dispositivo.
Esta garantía no incluye gastos de mano de obra ni gastos de envío. Póngase en
contacto con nuestro servicio de atención al cliente en in[email protected].
Proporcionaremos un número de autorización de devolución. Se le pedirá que
incluya una copia de su factura original de venta. 16

Compact
rolling walker –
Compact petite rolling walker - model COM 910
Caminador compacto pequeno - modelo COM 910
Manufactured in China for:
COMODITÀ LLC USA
www.comoditausa.com
[email protected]
