CONCORD ULTIMAX - ANNEXE 171 User manual

D
GB
E
P
NL
Einbau- und Bedienungsanleitung
Inbouw- en gebruikshandleiding
Instruction for fitting and use
F
I
Istruzioni per il montaggio e l’uso
Instrucciones de montaje y de servicio
Instrucoes para a Montagem e a Utilizacao
Instructions de Montage et Mode d'Emploi
0507-01
con0507-4-01-Umax-MA-Titel1
Disk 01-01A Concord
Artikel: Ultimax
Bezeichnung: MA- Titelseite-Ausführung2
Maßstab: gez.: 29.06.04 ps
geänd am 07.06.06 ps

Verwendung des Kinderautositzes ULTIMAX 0107-05
Sie haben sich zur Sicherung
Ihres Kindes für unseren Sitz
CONCORD ULTIMAX ent-
schieden. Das Produkt wird un-
ter Einhaltung einer sorgfältigen
Qualitätskontrolle hergestellt.
Seine optimalen Sicherheitsei-
genschaften kommen zur Wir-
kung, wenn der Sitz bestim-
mungsgemäss verwendet wird.
Achten Sie deshalb auf die kor-
rekte Einhaltung der Einbau-
und Bedienungsanleitung.
Der ULTIMAX ist für Kinder von
Geburt an bis18 kg oder bis
ca.4 Jahren geeignet. Der Sitz
kann auf allen Plätzen des
Fahrzeuges verwendet werden,
die mit einem Dreipunktgurt
ausgestattet sind. Aus unfallsta-
tistischen Gründen empfehlen
wir den Platz hinter dem Beifah-
rersitz.

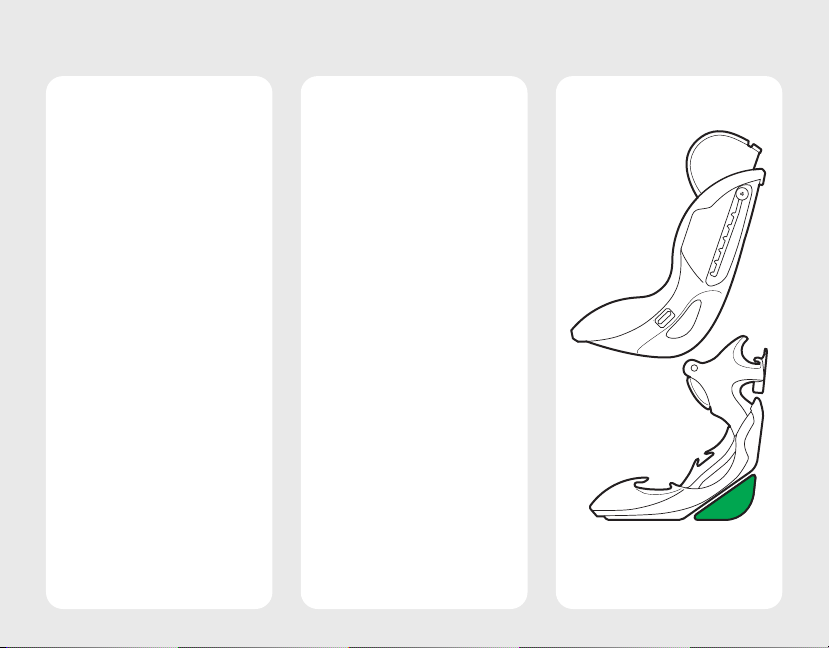

Der Sitz besteht aus drei Teilen:
Sitzschale (A), Basisteil (B) und
Reboardkeil (C).
Weiterhin kann der Sitz vor-
wärtsgerichtet in vier verschie-
denen Sitzpositionen und rück-
wärtsgerichtet in einer Position
eingerastet werden.
Die Sitzschale kann nicht mit
dem darin sitzenden Kind ab-
genommen werden.
Inhaltsangabe:
1. Einbau entgegen Fahrtrich-
tung (von Geburt bis 13 kg).
2. Einbau in Fahrtrichtung
(von 9 - 18 kg).

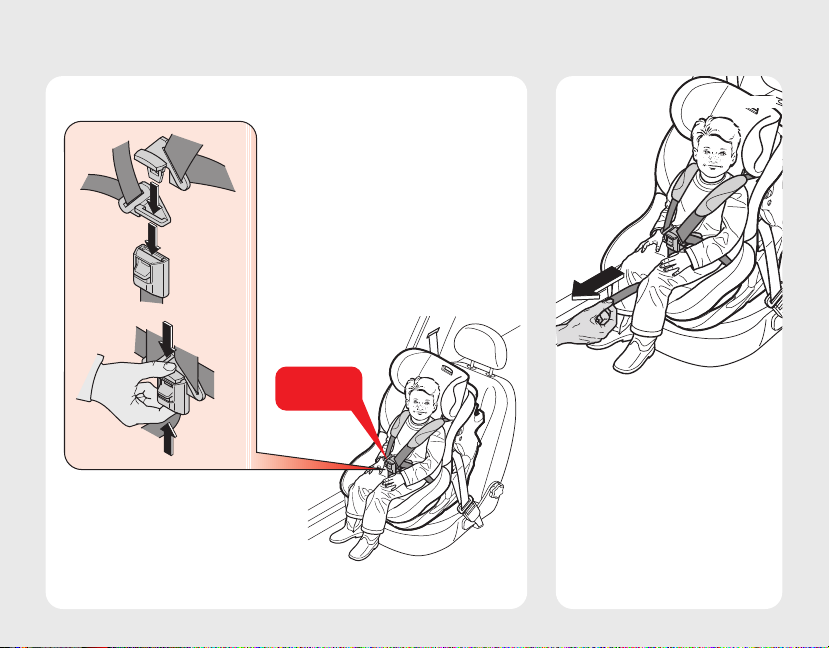

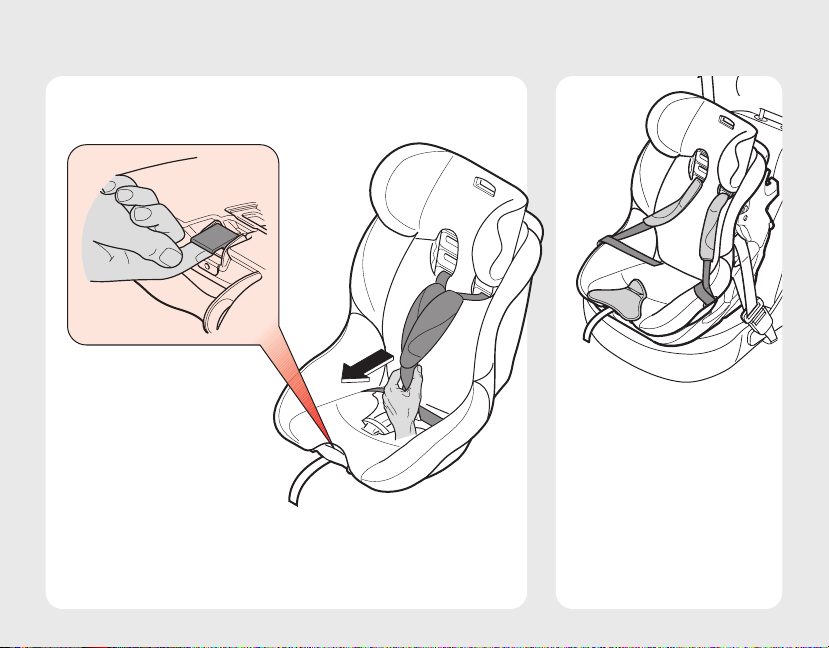

3. Sichern des Kindes.

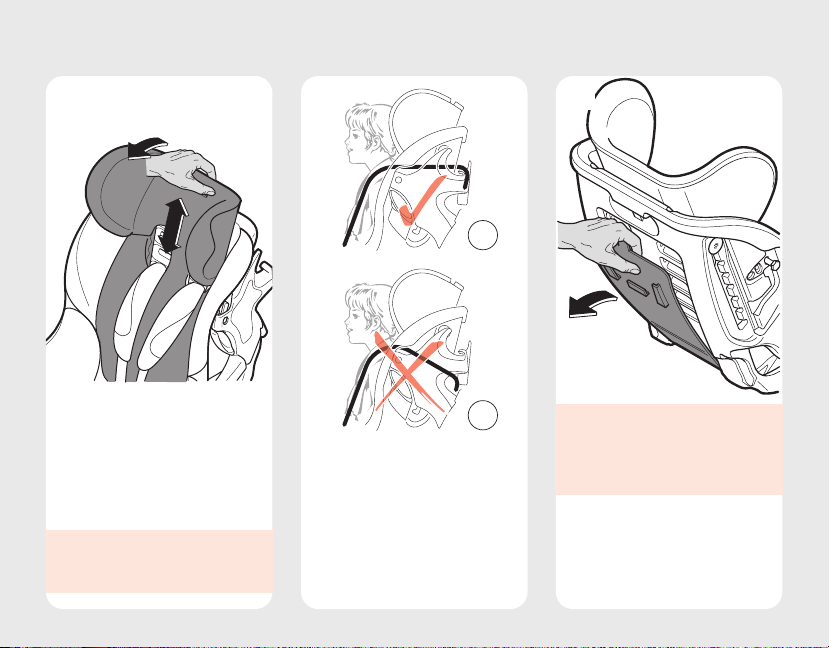

4. Kopfstütze verstellen / Sitz
an Größe des Kindes anpas-
sen.
5. Lösen und Ausbauen des
Sitzes.

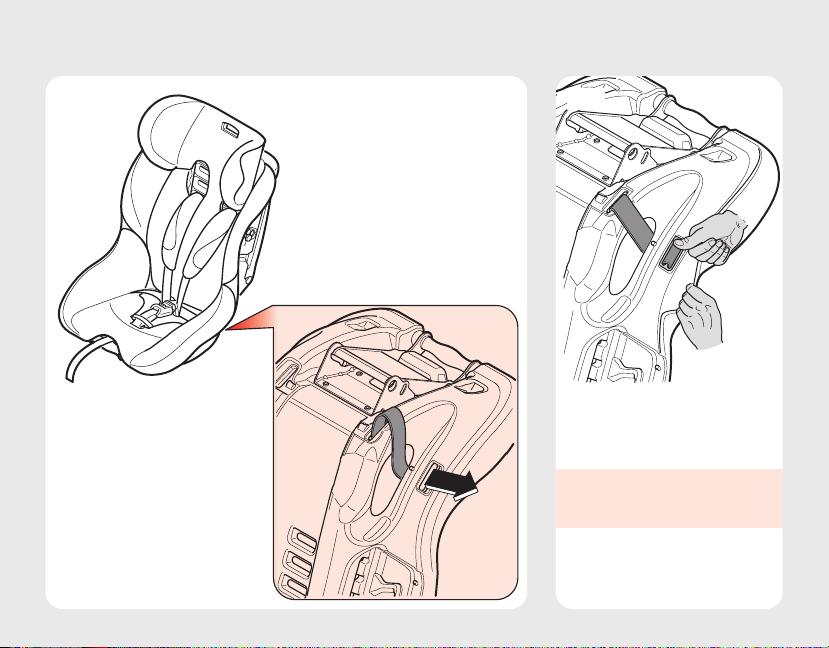

6. Bezug abnehmen / Becken-
einlage entfernen.
7. Pflegeanleitung
8. Wichtige Hinweise
9. Garantiebestimmungen
10. Allgemeine Hinweise
A
B C
0106-02
con0107-4-05-Ultimax-MA-Inhalt
Disk 01-01A Concord
Artikel: Ultimax
Bezeichnung: Inhaltsverzeichnis
Maßstab: gez.: 13.04.04 ps
geänd am 20.04.04 ps / 28.04.04 ps / 29.04.04 ps / 07.06.04 ps / 23.12.04 tk

2
1
1. Einbau entgegen der Fahrtrichtung (von Geburt bis 13 kg) 0100-12
Achtung!
Nicht auf Sitzen mit
Airbags benutzen.
Lebensgefahr!

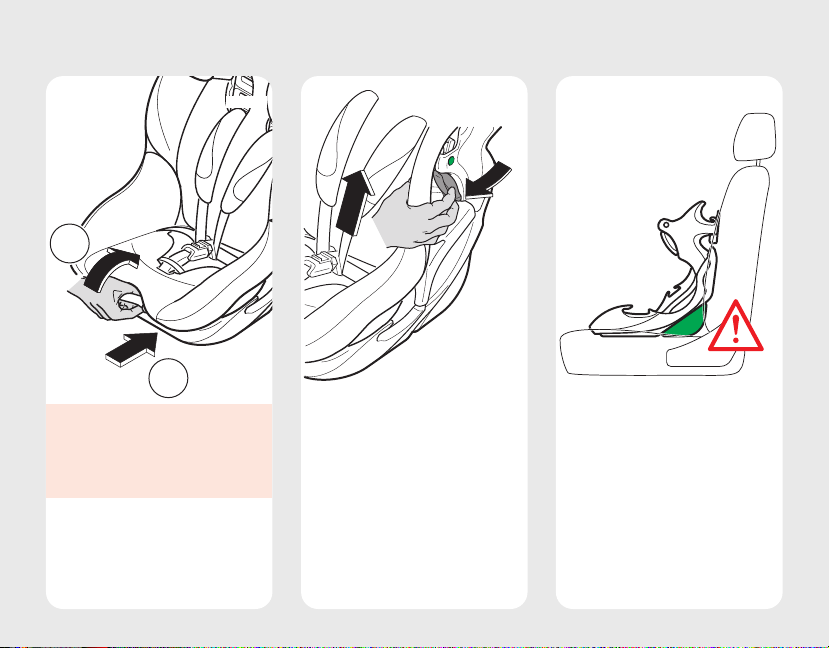

Drehen Sie den Drehgriff vorne
an der Sitzschale nach oben (1)
und schieben Sie gleichzeitig
die Sitzschale in die aufrechte
Position (2).
Halten Sie links und rechts mit
den Daumen die Sitzschale
und ziehen Sie mit den Fingern
die grauen Hebel in Pfeilrich-
tung bis zum Anschlag. Halten
Sie die Hebel gezogen und he-
ben Sie die Sitzschale nach
oben heraus, bis das grüne
Bauteil über der Schnappme-
chanik sichtbar ist. Lassen Sie
dann die Hebel los und neh-
men Sie die Sitzschale heraus.
Setzen Sie das Basisteil wie
gezeichnet in den Autositz ein.
Bringen Sie den Reboardkeil
(grün) in die gezeigte Position.
0014-07 0017-06 0013-04
A
I
R
B
A
G
con0100-4-12-Ultimax-MA-Kap.1
Disk 01-01A Concord
Artikel: Ultimax
Bezeichnung: MA-Kapitel1
Maßstab: gez.: 12.03.04 ps
geänd am 13.04.04 ps / 20.04.04 ps / 22.04.04 ps / 28.04.04 ps / 30.04.04
ps / 03.05.04 ps / 03.05.04 ps / 14.05.04 ps / 07.06.04 ps / 17.11.04 tk /
23.11.04 tk / 17.12.04 tk
1.2 1.31.1

click
1. Einbau entgegen der Fahrtrichtung (von Geburt bis 13 kg) 0102-05

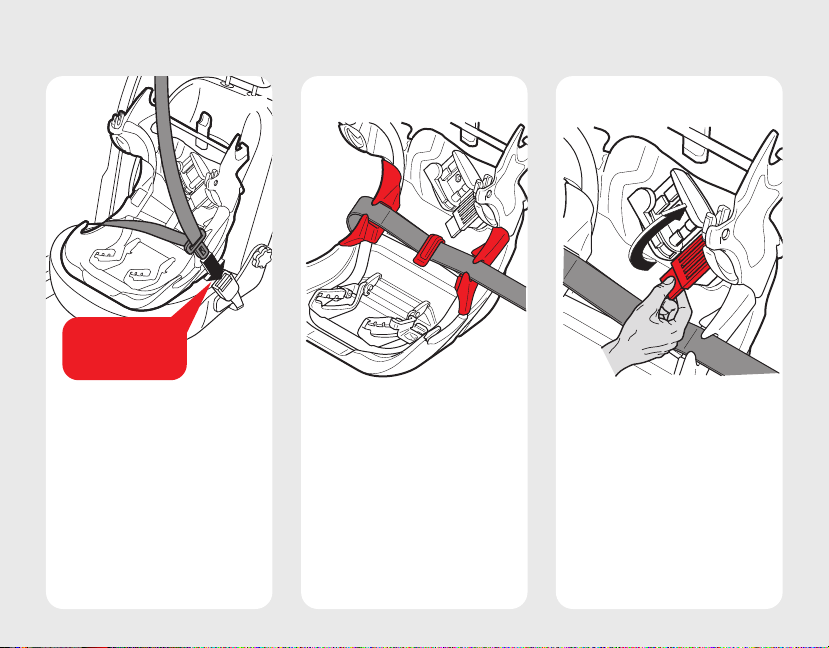

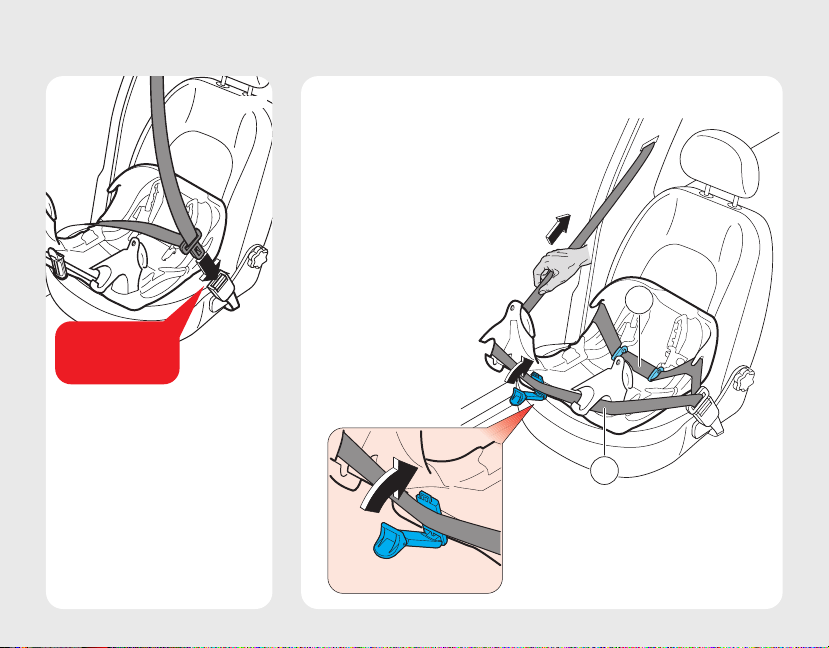

Führen Sie den Fahrzeuggurt
über das Basisteil und lassen
Sie den Gurt einrasten.
Legen Sie das untere Gurtteil (1)
(Beckengurt) unter die blauen
Beckengurtführungen (siehe
Bild). Führen Sie das obere
Gurtteil (2) (Diagonalgurt)
aussen um das Basisteil und
legen Sie es in die blaue Gurt-
klemme ein. Spannen Sie den
Gurt wie im Bild gezeigt und
schließen Sie die blaue Gurt-
klemme.
0101-03 0028-05
2
1
con0102-4-05-Ultimax-MA-Kap.1
Disk 01-01A Concord
Artikel: Ultimax
Bezeichnung: MA-Kapitel1
Maßstab: gez.: 12.03.04 ps
geänd am 13.04.04 ps / 28.04.04 ps / 29.04.04 ps / 17.11.04 tk /
17.12.04 tk
1.51.4

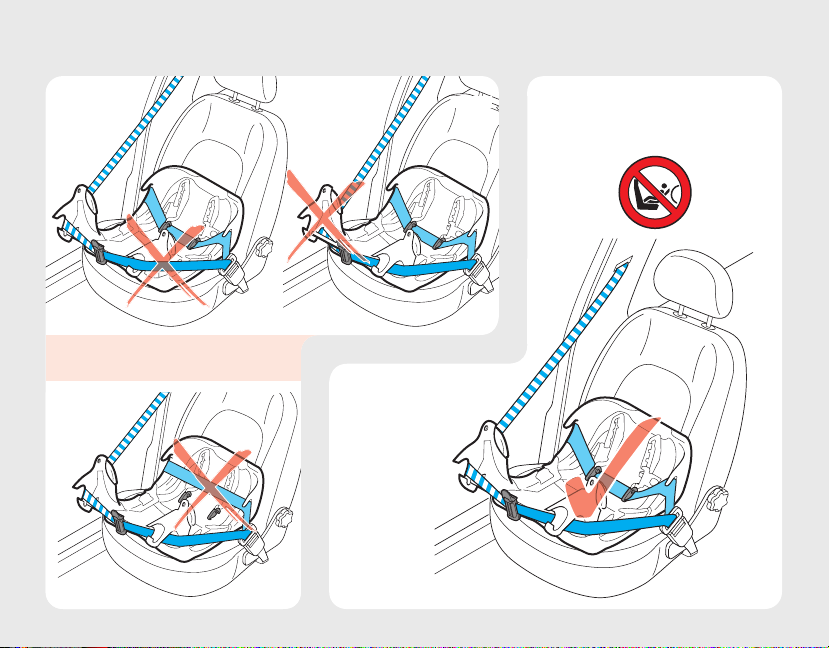

1. Einbau entgegen der Fahrtrichtung (von Geburt bis 13 kg) 0120-06
Falsche Gurtführung!
Gurtverlauf bei korrekt eingebau-
tem Basisteil.
con0120-4-06-Ultimax-MA-Kap.1
Disk 01-01A Concord
Artikel: Ultimax
Bezeichnung: MA-Kapitel1
Maßstab: gez.: 20.04.04 ps
geänd am 28.04.04 ps / 17.11.04 tk / 18.11.04 tk / 23.11.04 tk /
01.12.04 tk / 18.12.04 tk / 19.01.05 tk
1.6 0119-06 1.7 0118-04

1. Einbau entgegen der Fahrtrichtung (von Geburt bis 13 kg) 0103-08

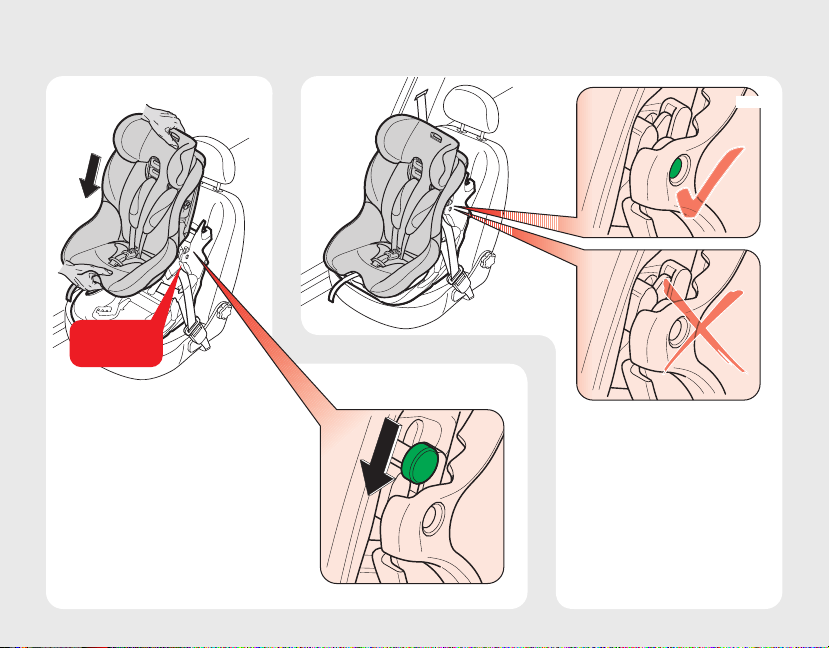

Halten Sie die Sitzschale wie
auf dem Bild dargestellt und
setzen Sie diese auf das Ba-
sisteil. Drücken Sie die Sitz-
schale nach unten, bis sie mit
einem hörbaren “click” einra-
stet.
Achten Sie stets darauf, dass bei
eingesetzter Sitzschale auf beiden
Seiten durch die Öffnung der Seiten-
teile ein grüner Punkt zu sehen ist.
Dies zeigt den korrekten Einbau an.
Der Sitz darf rückwärtsgerichtet nur
in Aufrechtstellung verwendet wer-
den! Übersteigt das Körpergewicht
des Kindes 8 kg, sollte die werksei-
tig eingebaute Beckeneinlage ent-
fernt werden, siehe Kap. 6.5.
Der Ausbau erfolgt in umgekehrter
Reihenfolge.
click
0088-08
con0103-4-08-Ultimax-MA-Kap.1
Disk 01-01A Concord
Artikel: Ultimax
Bezeichnung: MA-Kapitel1
Maßstab: gez.: 16.03.04 ps
geänd am 13.04.04 ps / 20.04.04 ps / 28.04.04 ps / 29.04.04 ps / 07.06.04
ps / 18.11.04 tk / 23.11.04 tk / 18.12.04 tk
1.91.8 0090-06

2
1
2. Einbau in Fahrtrichtung (von 9 - 18 kg) 0027-10
Achtung!
Einbau in Fahrtrichtung erst
ab einem Körpergewicht von
9 kg und ohne Beckeneinla-
ge, siehe Kap. 6.5!
Drehen Sie den Drehgriff vorne
an der Sitzschale nach oben (1)
und schieben Sie die Sitzschale
in die aufrechte Position (2).
Halten Sie links und rechts mit
den Daumen die Sitzschale
und ziehen Sie mit den Fingern
die grauen Hebel in Pfeilrich-
tung bis zum Anschlag. Halten
Sie die Hebel gezogen und he-
ben Sie die Sitzschale nach
oben heraus, bis das grüne
Bauteil über der Schnappme-
chanik sichtbar ist. Lassen Sie
dann den Hebel los und neh-
men Sie die Sitzschale heraus.
Setzen Sie das Basisteil wie
gezeichnet in den Autositz ein.
Bringen Sie den Reboardkeil
(grün) in die gezeigte Position.
0014-07 0017-06 0010-04
con0027-4-10-Ultimax-MA-Kap.2
Disk 01-01A Concord
Artikel: Ultimax
Bezeichnung: MA-Kapitel2
Maßstab: gez.: 13.04.04 ps
geänd am 20.04.04 ps / 22.04.04 ps / 28.04.04 ps / 29.04.04 ps / 30.04.04
ps / 07.06.04 ps / 17.11.04 tk / 18.12.04 tk
2.2 2.32.1

click
2. Einbau in Fahrtrichtung (von 9 - 18 kg) 0061-06
Führen Sie den Fahrzeuggurt
über das Basisteil und lassen
Sie den Gurt einrasten.
Legen Sie den unteren Gurtteil
(Beckengurt) wie im Bild in die
Beckengurtführungen (rot) ein.
Öffnen Sie die rote Gurtklem-
me am Gurtspanner.
0030-04 0031-05 0032-05
con0061-4-06-Ultimax-MA-Kap.2
Disk 01-01A Concord
Artikel: Ultimax
Bezeichnung: MA-Kapitel2
Maßstab: gez.: 09.01.04 ps
geänd am 13.04.04 ps / 20.04.04 ps / 28.04.04 ps /
18.11.04 tk / 18.12.04 tk
2.5 2.62.4

2. Einbau in Fahrtrichtung (von 9 - 18 kg) 0062-10

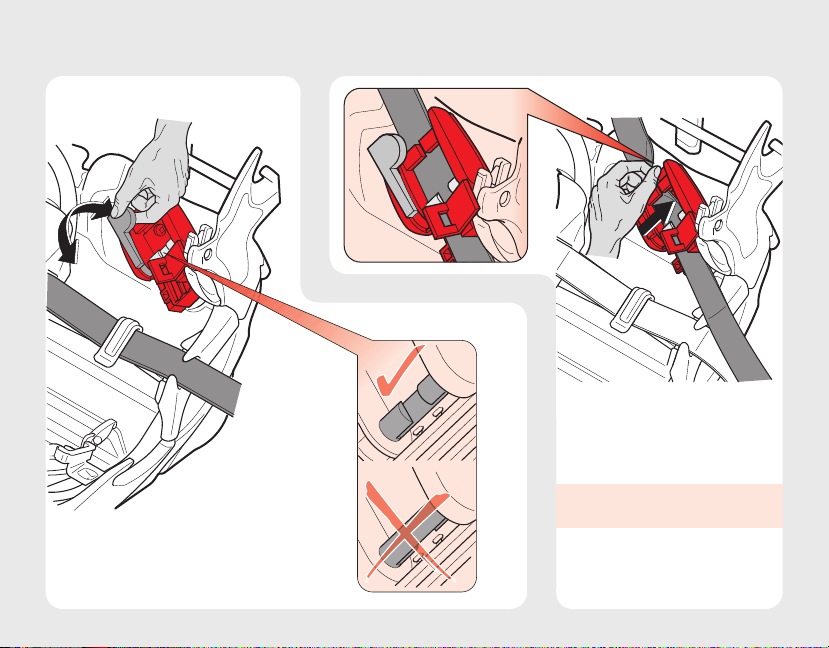

Drehen Sie die offene Seite
der Ratschenwelle nach oben.
Legen Sie den oberen Gurt
(Diagonalgurt) in die Öffnung
der Ratschenwelle und in die
dahinterliegende Führung ein.
Die Gurte dürfen nicht ver-
dreht sein!
0029-08 0037-09
con0062-4-10-Ultimax-MA-Kap.2
Disk 01-01A Concord
Artikel: Ultimax
Bezeichnung: MA-Kapitel2
Maßstab: gez.: 09.01.04 ps
geänd am 13.04.04 ps / 14.04.02 ps / 20.04.04 ps / 28.04.04 ps / 30.04.04
ps / 07.06.04 ps / 23.11.04 tk / 18.12.04 tk / 19.01.05 tk
2.82.7

1
2
2. Einbau in Fahrtrichtung (von 9 - 18 kg) 0108-07

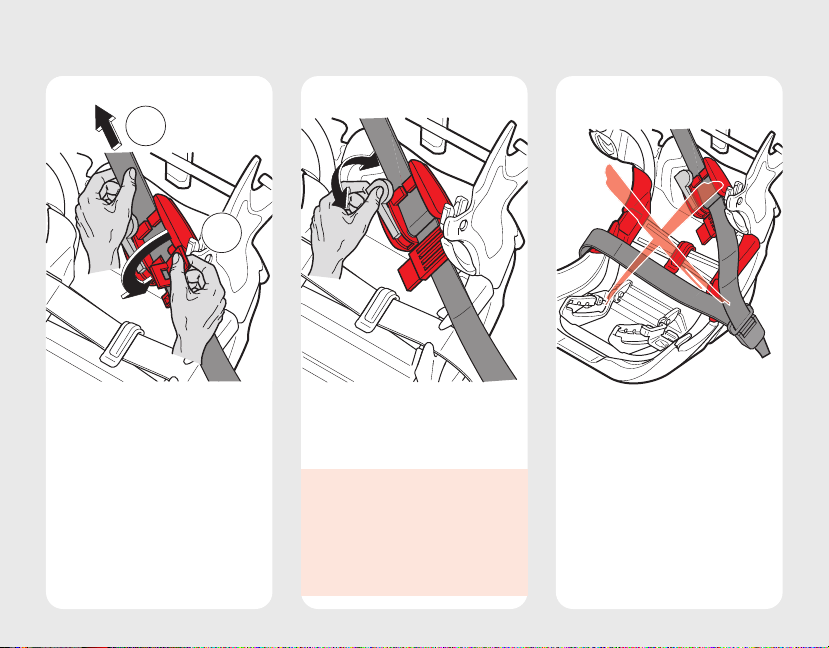

Ziehen (1) Sie den oberen Gurt
leicht an und schließen Sie die
rote Gurtklemme (2). Ziehen
Sie anschließend den Gurt
nochmals nach.
Rollen Sie den Gurt mittels Rat-
sche auf, bis das Basisteil fest
im Autositz sitzt.
Der Gurt muss gespannt
sein.
Das Basisteil muss gerade
auf dem Fahrzeugsitz liegen.
Verschieben Sie eventuell
das Basisteil und spannen
Sie den Gurt nach.
Der Fahrzeuggurt muss in alle
roten Gurtführungen eingefädelt
sein.
0039-07 0041-07 0069-08
con0108-4-07-Ultimax-MA-Kap.2
Disk 01-01A Concord
Artikel: Ultimax
Bezeichnung: MA-Kapitel2
Maßstab: gez.: 14.04.04 ps
geänd am 21.04.04 ps / 28.04.04 ps / 29.04.04 ps / 30.04.04 ps /
18.11.04 tk / 23.11.04 tk / 18.12.04 tk
2.10 2.112.9
