Contacta IL-RX30 Operation manual

Rechargeable Loop Listener
IL-RX30 / RX30
Installation &
User Guide

English 2
2
1
3
46
5
1 - Power and Volume control wheel
2 - Power on indicator
3 - Battery compartment cover
4 - Bass cut switch
5 - Lanyard / Belt clip hook
6 - 3.5 mm Audio output

English 3
Safety Precautions
- Before using this device, please be sure to read through all
instructions carefully.
- Keep this user guide in a safe place so that other users have
access to it any time they might need it.
- Always handle the device and any accessories with care and
where possible set them up in a clean and dust free environ-
ment.
Important Note:
Your receiver can be set to a high volume. To protect your hearing
or the hearing of people with unimpaired hearing, particularly of
children, from any damage caused by excessively loud volume,
please observe the following information:
1. Set the volume to low before using the receiver.
2. While using the device, set the volume to a level that is comfor-
table for you.
Intended Use
This product is equipped with a built-in activated T-Coil coupler,
designed to receive signals transmitted by hearing loop systems.
The sound signal received by the device can be heard via a head-
set or earphones connected to its sound output. The sound vol-
ume level can be adjusted to your preferred level.
The sound quality you will experience will greatly depend on the
performance of the hearing loop system you will be listening to,
and the headset/earphones quality. It is recommended to use
the manufacturer’s compatible headset or earphones. These
may be included with the device.

English 4
Using the RX30 Hearing Loop Listener
Place the headset over both ears and adjust the side arms until
you have a comfortable t. Ensure the headset is plugged into the
RX30 Hearing Loop Listener via the 3.5mm audio jack.
The control wheel can be used to switch the device on and also
to control the volume. The red LED will light up when the device
is switched on.

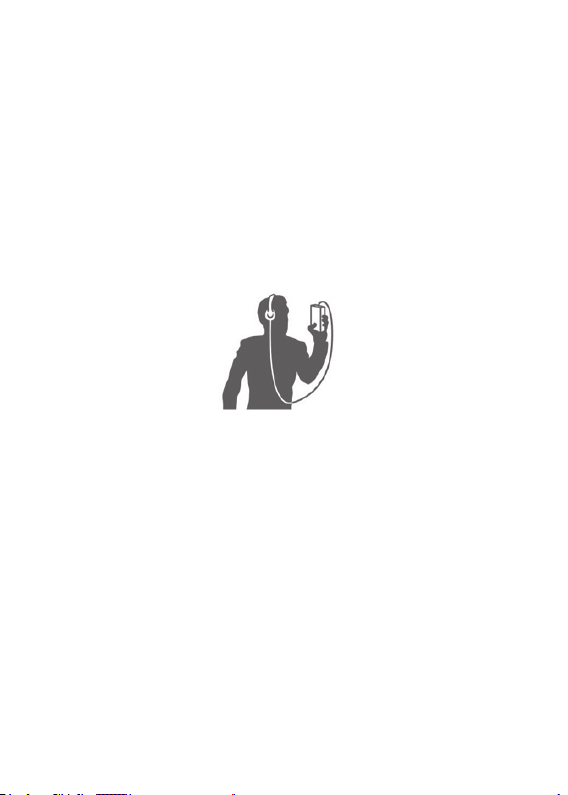

Hold the RX30 in a vertical position, adjust holding height to nd
the optimum sound level and quality (this can vary depending on
the installed hearing loop location), this can be achieved using eit-
her the lanyard or belt clip provided with this kit. Changing the
angle of the device could reduce the sound level and its quality.
Make sure that the hearing loop system and the sound source
connected to it are switched on.
Adjust the volume of the RX30 Hearing Loop Listener to a com-
fortable level. The bass cut switch can be used to optimise sound.
Package contents
Please check if all following components are included:
- RX30 Hearing Loop Listener - 2x Rechargeable batteries
- Lanyard - User manual
- Belt clip - Headset (included in IL-RX30
kit only)
If any parts are missing, please contact your dealer or venue.

English 5
Optional Accessories
IR-RX2-DC1 Single bay charger
IR-RX2-DC5 5 Bay charger
IR-DC5-2KIT 10 Bay Charging kit
IR-DC5-3KIT 15 Bay Charging kit
IR-DC5-4KIT 20 Bay Charging kit
IR-HP1 Replacement headset
BATT-RX2-RX30 Replacement pair of batteries
Inserting and charging the Batteries
The RX30 is operated with 2 AAA rechargeable batteries supplied
with the receiver.
NOTE: Use only the supplied batteries and if replacement bat-
teries are needed, please order these from your supplier. Using
other types of batteries can invalidate the warranty and damage
the product.

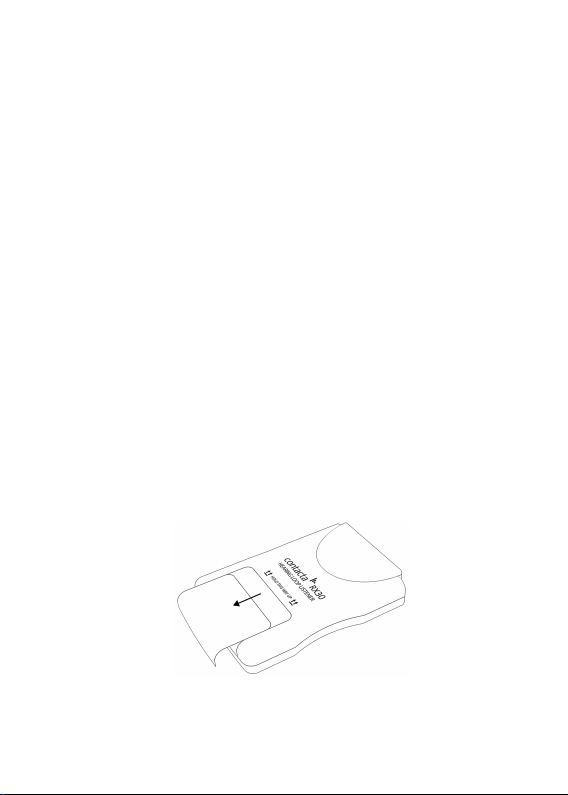

Open the battery compartment by sliding the battery cover in the
direction of the arrow using your thumb. Insert the 2 batteries ac-
cording to the marking inside the battery compartment, ensuring
the correct polarity is adhered to. Replace the battery cover on the
compartment.
Before rst use the rechargeable batteries must be charged for at
least 10 hours.

English 6
With the batteries in, the product must be charged after each use.
Recharge by placing the unit into a charging bay (sold separately),
ensuring the product is fully in the bay and makes good contact
with the charging pins. Do not force the unit in, simply place it
gently so it slides into position.
Reception Range
The RX30 receiver is functional within the area of an installed and
working hearing loop system, and only when sound is played th-
rough the system. The receiver will operate with limited capacity
outside this area.

English 7
Bass Cut Filter Switch
The Bass Cut switch is located on top of the unit . The Bass Cut can
be used to optimise the sound depending on the circumstances. It
is useful for removing the low frequency humming sounds found
in some venues. The lter is active when the switch is pressed.

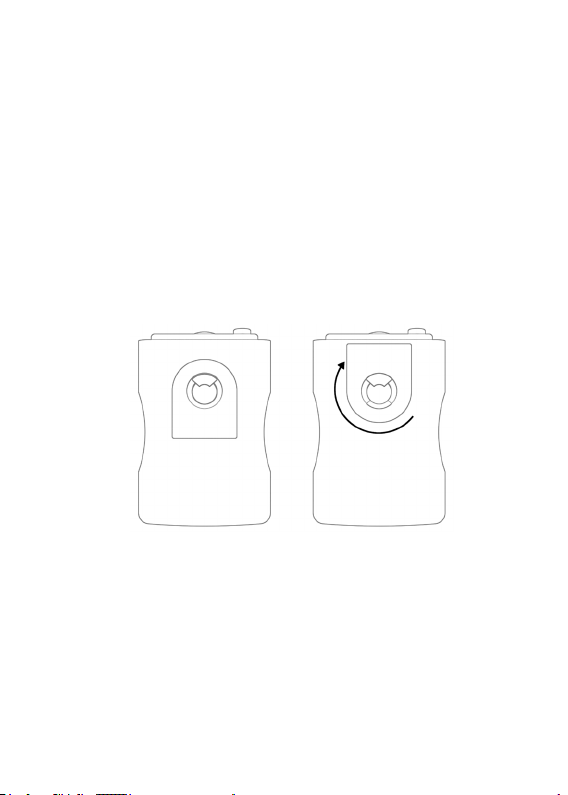

Attaching the Lanyard / Belt Clip
The receiver includes a lanyard and a belt clip which can be atta-
ched to the rear side of the device. To attach the clip to the recei-
ver, place the clip on the hook on the back of the device, turn
the clip 180° until it snaps into place with its flat side facing
upwards.
Connecting Accessories
The following products can be connected to the 3.5 mm audio out-
put of the RX30:
- Stethoset headphones - Audio-Cable binaural
- In-earphones - Audio-Cable monaural
- Lightweight headset - Stereo/ Mono Headphones

English 8
Important Notice
This product is not protected against water, including splashes. Do
not place any containers lled with water, such as ower vases, or
anything with an open ame, such as a lit candle, on or near the
product.
Warranty
The RX30 is a very reliable product. Should a malfunction occur
despite the unit having been set up and operated correctly, please
contact your dealer or the manufacturer directly. It is recommen-
ded that you send in the product in its original packaging, so keep
the packaging for the duration of the warranty period.
The warranty is for production defects only, it does not cover
damage caused by incorrect handling, misuse, damage caused
due to falls, transit, or attempts to repair the unit by people not
authorised to do so (destruction of the seal on the unit). Repairs
will only be carried out under warranty if the product is returned
accompanied by a copy of the invoice/ till receipt. Always specify
the product serial number when making a warranty claim.
Batteries
The batteries that come with the device can be recycled. Please di-
spose of these batteries in receptacles designed for that purpose
or return them to a retail outlet. Dispose only of those batteries
that have been completely discharged to ensure environmental
protection.

English 9
Disposal of used electric and electronic units (applicable in
the countries of the European Union and other European
countries with a separate collection system). The symbol on
the product or the packaging indicates that this product is not to
be handled as ordinary household waste but has to be returned to
a collecting point for the recycling of electric and electronic units.
You protect the environment and health of your fellow man by the
correct disposal of the product.
Environment and health are endangered by a faulty disposal. Ma-
terial recycling helps to reduce the consumption of raw material.
You will receive further information on the recycling of this pro-
duct from your local community, your communal disposal compa-
ny or your local dealer.
Technical data
Audio frequency transmission range: 85Hz - 6kHz ± 0.5dB
Low Cut: 400Hz - 6kHz - 3dB
Distortion: <0.5% THD @ 1KHz
Signal to noise ratio: typ. 60 dB
Output power: >100mW @ 16Ω
Weight: approx. 111 g (incl. batteries)
Batteries
Type: 2 x Rechargeable AAA NiMh batteries
Battery life: 50 hours minimum (dependant on
accessory product used)
Charge time to full capacity: 6 hours approx.

English 10
This device satises the following EU directives:
- 2011 / 65 / EC + 2015 / 863 / EC RoHS-directive
- 2012 / 19 / EC WEEE-directive
- 2014 / 30 / EC EMC-directive
- 2014 / 35 / EC LVD-directive
- 2014 / 53 / EC RED-directive
Compliance with the directives listed above is conrmed by the CE
seal on the device.
This product has been designed and tested to comply with the
following North American and Canadian standards:
- FCC Class “B” EMC (Emissions)
- ICES-003
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) this device may not
cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause un-
desired operation.
CAUTION: Changes or modications not expressly approved by
Contacta Systems LTD or an authorised partner could void the
user’s authority to operate the equipment.

English 11
Contacta Systems Limited EU authorised representative:
Comply Express LDA
StartUp Madeira EV 141
Campus da Penteada
Funchal 9020-105
Madeira
Portugal
Technical specications subject to change without prior notice.

2
1
3
46
Deutsch 12
5
1 - Ein/Aus/Lautstärkeregler
2 - Betriebsanzeige
3 - Batteriefachdeckel
4 - Basslter-Schalter
5 - Trageband / Gürtelcliphaken
6 - 3,5 mm Audioausgang

Sicherheitshinweise
- Lesen Sie bitte vor Inbetriebnahme des Gerätes diese Bedie-
nungsanleitung sorgfältig und vollständig durch.
- Bewahren Sie diese Bedienungsanleitung sorgfältig auf, damit
sie auch für andere Nutzer jederzeit zugänglich ist.
- Behandeln Sie das Gerät und die Zubehörteile stets sorgfältig und
stellen Sie diese nur an möglichst staubarmen und sauberen
Orten auf.
Wichtiger Hinweis:
An diesem Empfänger kann eine hohe Lautstärke eingestellt wer-
den. Um Ihr Gehör oder das Gehör von Personen mit normalem
Hörempnden, insbesondere das von Kindern, vor Hörschäden
durch zu hohe Lautstärke zu bewahren, beachten Sie bitte folgen-
de Hinweise:
1. Stellen Sie vor Gebrauch die Lautstärke auf einen niedigen Pegel.
2. Stellen Sie während des Gebrauchs die Lautstärke auf einen an-
genehmen Pegel ein.
Verwendungszweck
Dieses Produkt ist mit einem integrierten aktivierten T-Spulenkop-
pler ausgestattet, der für den Empfang von Ringschleifensignalen
ausgelegt ist. Das empfangene Tonsignal kann über ein Headset
oder einen Kopfhörer, der an den Tonausgang angeschlossen ist,
gehört werden. Die Lautstärke kann auf die von Ihnen gewünschte
Lautstärke eingestellt werden.
Die Klangqualität, die Sie erleben werden, hängt stark von der
Leistung des verwendeten Ringschleifensystems und der Qualität
des Kopfhörers ab. Es wird empfohlen, das kompatible Zubehör
des Herstellers zu verwenden. Dieses kann im Lieferumfang des
Geräts enthalten sein.
Deutsch 13

Anwendung des RX30 Ringschleifenempfängers
Setzen Sie den Kopfhörer auf beide Ohren und stellen Sie die Sei-
tenbügel so ein, dass er bequem sitzt. Stellen Sie sicher, dass der
Kopfhörer mit der 3,5-mm-Audiobuchse des RX30 verbunden ist.
Mit dem Lautstärkeregler können Sie das Gerät einschalten und
die Lautstärke regeln. Die rote Betriebsanzeige leuchtet auf, wenn
das Gerät eingeschaltet ist.
Halten Sie den RX30 Ringschleifenempfänger in einer aufrechten
Position in der Hörhöhe, auf die die Ringschleife eingestellt ist -
dazu können Sie entweder das mitgelieferte Trageband oder den
Gürtelclip verwenden. Wenn Sie den Winkel des Geräts ändern,
kann sich der Schallpegel und die Qualität verringern.
Vergewissern Sie sich, dass das Ringschleifensystem und die dar-
an angeschlossene Tonquelle eingeschaltet sind.
Stellen Sie die Lautstärke des RX30 auf einen angenehmen Pegel
ein. Der Basslter-Schalter kann zur Optimierung des Klangs ver-
wendet werden.
Lieferumfang
Bitte prüfen Sie, ob alle folgenden Teile enthalten sind:
- RX30 Ringschleifenempfänger - 2x Akku
- Trageband - Bedienungsanleitung
- Gürtelclip - Kopfhörer (nur bei IL-RX30
enthalten)
Sollten Teile fehlen, wenden Sie sich bitte an Ihren Lieferanten.
Deutsch 14

Verfügbares Zubehör
IR-RX2-DC1 Ein-Fach-Ladestation
IR-RX2-DC5 Fünf-Fach-Ladestation
IR-DC5-2KIT Zehn-Fach-Ladeset
IR-DC5-3KIT Fünfzehn-Fach-Ladeset
IR-DC5-4KIT Zwanzig-Fach-Ladeset
IR-HP1 Ersatzkopfhörer
BATT-RX2-RX30 2 Stück Ersatzakkus
Einsetzen und Auaden der Akkus
Der RX30 wird mit 2 Stück Akkus Typ AAA geliefert.
HINWEIS: Verwenden Sie nur die mitgelieferten Akkus. Falls Sie
Ersatzakkus benötigen, bestellen Sie diese bitte bei Ihrem
Lieferanten. Die Verwendung anderer Akkutypen kann zum Erlö-
schen der Garantie führen und das Produkt beschädigen.
Önen Sie das Batteriefach, indem Sie die Batterieabdeckung mit
Ihrem Daumen in Pfeilrichtung schieben. Legen Sie die 2 Akkus
entsprechend der Markierung im Inneren des Batteriefachs ein
und achten Sie dabei auf die richtige Polarität. Bringen Sie den
Batteriefachdeckel wieder an.
Vor dem ersten Gebrauch müssen die Akkus mindestens 10 Stun-
den lang aufgeladen werden.
Deutsch 15

Bei eingesetzten Akkus muss das Produkt nach jedem Gebrauch
aufgeladen werden. Stellen Sie das Gerät zum Auaden in eine
Ladestation (separat erhältlich) und achten Sie darauf, dass das
Gerät vollständig in der Station steht und die Ladestifte gut be-
rührt. Setzen Sie das Gerät nicht mit Gewalt ein, sondern stellen
Sie es vorsichtig in die richtige Position.
Empfangsbereich
Der RX30-Empfänger ist innerhalb des Bereichs eines installierten
und funktionierenden Ringschleifensystems funktionsfähig, und
zwar nur, wenn Ton über das System abgespielt wird. Außerhalb
dieses Bereichs ist die Funktion des Empfängers eingeschränkt.
Deutsch 16

Basslter-Schalter
Der Basslter-Schalter bendet sich oben auf dem Gerät. Der
Basslter kann zur Optimierung des Klangs je nach den Umstän-
den eingesetzt werden. Er ist nützlich, um tiefes Brummen zu un-
terdrücken, welches in einigen Veranstaltungsorten zu hören ist.
Der Filter ist aktiv, wenn der Schalter gedrückt wird.
Anbringung des Tragebands / Gürtelclips
Dem Empfänger liegen ein Trageband und ein Gürtelclip bei, wel-
che an der Rückseite des Geräts angebracht werden können. Um
diese am Empfänger zu befestigen, setzen Sie den Aufsatz auf den
Haken auf der Rückseite des Geräts. Drehen Sie den Clip um 180°,
bis er einrastet, wobei die ache Seite nach oben zeigt.
Verwendbares Zubehör
Die folgenden Produkte können an den 3,5-mm-Audioausgang
des RX30 angeschlossen werden:
- Kinnbügelhörer - Eurokabel binaural
- Ohrhörer - Eurokabel monaural
- Leichtgewichtkopfhörer - Stereo/ Mono Kopfhörer
Deutsch 17

Wichtiger Hinweis
Dieses Produkt ist nicht gegen Wasser, Spritzwasser eingeschlos-
sen, geschützt. Stellen Sie keine mit Wasser gefüllten Behälter,
wie z. B. Blumenvasen oder Gegenstände mit oener Flamme, wie
z. B. eine brennende Kerze, in der Nähe des Gerätes auf.
Garantie
Der RX30 ist ein sehr zuverlässiges Produkt. Sollte trotz korrekter
Einstellung und Bedienung eine Störung auftreten, wenden Sie
sich bitte an Ihren Lieferanten oder direkt an den Hersteller. Es
wird empfohlen, das Produkt in der Originalverpackung einzusen-
den. Bewahren Sie die Verpackung für die Dauer der Garantiezeit
auf.
Die Garantie gilt nur für Produktionsfehler, sie deckt keine
Schäden ab, die durch unsachgemäße Handhabung, Missbrauch,
Sturz- oder Transportschäden oder Reparaturversuche durch nicht
berechtigte Personen (Zerstörung des Siegels am Gerät) entstan-
den sind. Reparaturen werden nur dann im Rahmen der Garan-
tie durchgeführt, wenn das Gerät zusammen mit einer Kopie der
Rechnung/des Kassenbelegs zurückgeschickt wird. Geben Sie bei
der Geltendmachung eines Garantieanspruchs immer die Serien-
nummer des Geräts an.
Akkus
Die im Lieferumfang des Geräts enthaltenen Akkus können recy-
celt werden. Bitte entsorgen Sie diese Akkus in dafür vorgesehene
Behälter oder geben Sie sie in einer Verkaufsstelle zurück. Entsor-
gen Sie zum Schutz der Umwelt nur Akkus, die vollständig entla-
den sind.
Deutsch 18

Entsorgung von gebrauchten elektrischen und elektroni-
schen Geräten (anzuwenden in den Ländern der Euro-
päischen Union und anderen europäischen Ländern mit ei-
nem separaten Sammelsystem für diese Geräte).
Das Symbol auf dem Produkt oder seiner Verpackung weist dar-
auf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einer Annahmestelle für das Recycling
von elektrischen und elektronischen Geräten abgegeben werden
muss.
Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts
schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches Entsorgen ge-
fährdet. Materialrecycling hilft den Verbrauch von Rohstoen zu
verringern.
Weitere Informationen über das Recycling dieses Produkts erhal-
ten Sie von Ihrer Gemeinde, den örtlichen Entsorgungsbetrieben
oder dem Geschäft, in welchem Sie das Produkt gekauft haben.
Technische Daten
Audioübertragungsbereich: 85Hz - 6kHz ± 0,5dB
Basslter: 400Hz - 6kHz - 3dB
Verzerrung: <0.5% THD @ 1KHz
Signal-/Rauschverhältnis: typ. 60 dB
Ausgangsleistung: >100mW @ 16Ω
Gewicht. ca. 111 g (inkl. Akkus)
Akkus
Typ: 2 Stück AAA NiMh Akkus
Betriebszeit/Ladung: 50 Stunden minimum (abhängig vom
angeschlossenen Zubehör)
Benötigte Voll-Ladezeit: ca. 6 Stunden
Deutsch 19

Dieses Gerät erfüllt die Anforderungen folgender EU-Richtlinien:
- 2011 / 65 / EU + 2015 / 863 / EU RoHS-Richtlinie
- 2012 / 19 / EU WEEE-Richtlinie
- 2014 / 30 / EU EMC-Richtlinie
- 2014 / 35 / EU LVD-Richtlinie
- 2014 / 53 / EU RED-Richtlinie
Die Konformität mit den o. a. Richtlinien wird durch das CE-Zei-
chen auf dem Gerät bestätigt.
Dieses Produkt wurde entwickelt und getestet, um den folgenden
nordamerikanischen und kanadischen Normen zu entsprechen:
- FCC Class “B” EMC (Emissionen)
- ICES-003
Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Bestim-
mungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:
(1) Dieses Gerät darf keine schädlichen Interferenzen verursachen,
und (2) dieses Gerät muss alle empfangenen Interferenzen akzep-
tieren, einschließlich Interferenzen, die einen unerwünschten Be-
trieb verursachen können.
ACHTUNG: Änderungen oder Modikationen, die nicht ausdrück-
lich von Contacta Systems LTD oder einem autorisierten Partner
genehmigt wurden, können die Nutzungsberechtigung des Geräts
aufheben.
Deutsch 20
