Cornelius CANYON User manual

Cher(e) client(e),
Félicitations, vous avez fait l'acquisition d'une piscine d'une qualité et d'une durabilité supérieures. Suivez
les instructions attentivement pour obtenir les meilleurs résultats possibles. Toute dérogation à la marche à suivre
peut occasionner des dommages à votre piscine ou à votre propriété et annuler votre garantie. Nous vous suggérons
de lire attentivement les instructions au préalable afin de vous familiariser avec les différentes pièces de votre piscine.
Assurez-vous de bien comprendre toutes les étapes avant de commencer l'assemblage.
Nous vous souhaitons un été des plus agréables et rafraîchissants.
AVERTISSEMENT : Assurez-vous d’avoir lu le manuel “ Information de sécurité ”
avant de commencer l’installation de votre piscine.
AVERTISSEMENT : Votre piscine n'est pas conçue pour le plongeon et/ou les sauts tête
première. Pour votre sécurité, abstenez-vous de plonger car ceci pourrait causer de graves
lésions ou entraîner la mort.
INSTRUCTIONS D’ASSEMBLAGE
PISCINES RONDES
MODÈLE CANYON - SUNSET
Choisissez l'emplacement idéal pour votre piscine en tenant
compte des lois municipales sur la distance des clôtures, celles
des services publics sur la distance des fils électriques, ainsi
que de l'aménagement paysager prévu après l'installation.

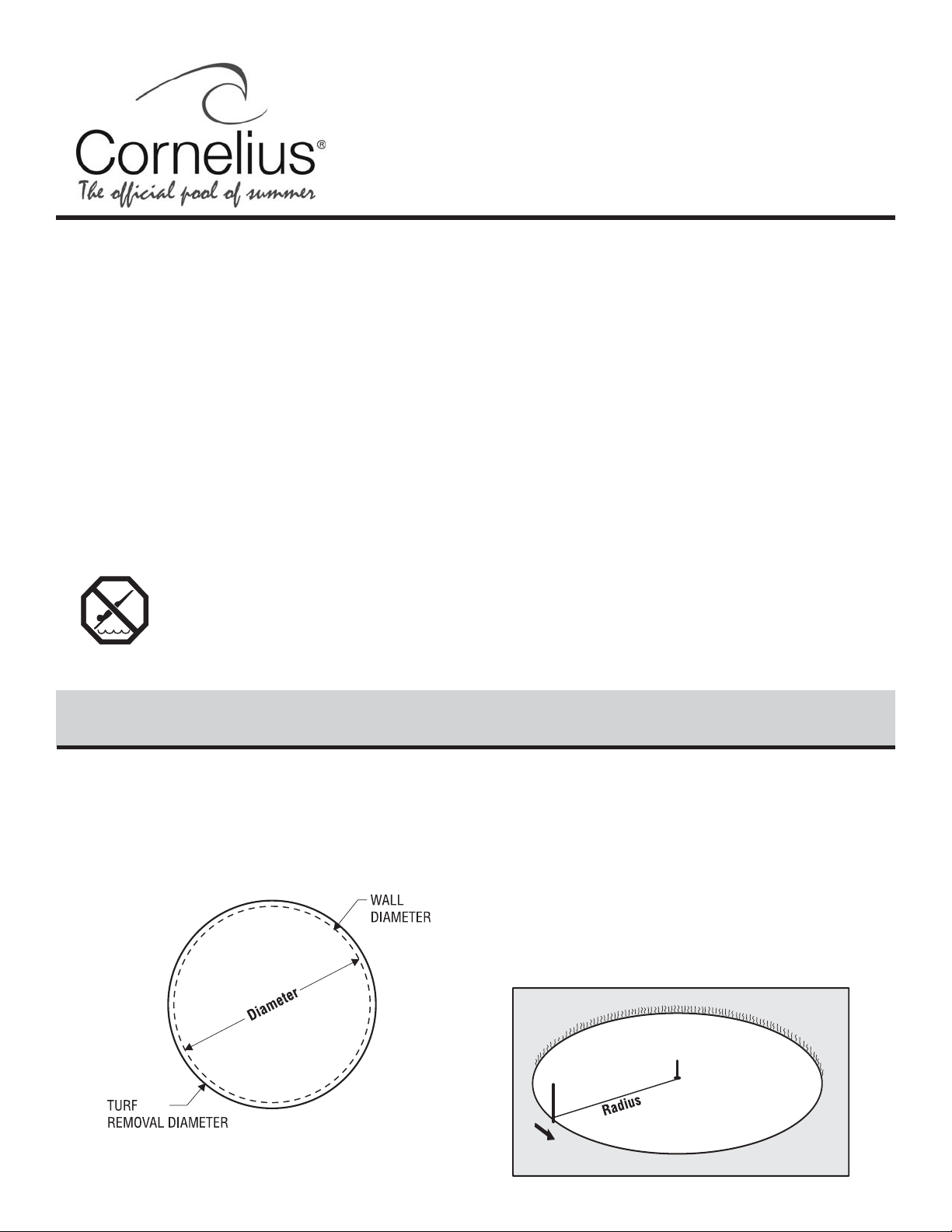

Plantez un pieu au centre de l'emplacement et, à l'aide d'un ruban à
mesurer, tracez un cercle dont le rayon sera de 15 cm à 20 cm (6"
à 8") de plus que celui du diamètre de la paroi. (voir iIlustration 1.1)
Enlevez la pelouse sur toute la surface délimitée par le cercle que
vous venez de tracer.
Assurez-vous de commander la quantité nécessaire de sable et de
poussière de roche. (Voir le tableau)
PRÉPARATION DE L’EMPLACEMENT
1
Illustration 1.1

Vous devez ensuite niveler le pourtour du cercle à partir de la limite
de déterrement jusqu'à 30 cm (12") à l'intérieur du cercle.
Pour ce faire, utilisez un niveau de menuisier posé sur un grand
madrier, un niveau à corde ou un niveau optique.
Compactez bien la terre à l'aide d'un pilon ou d'une plaque vibrante
(voir les illustrations 2.1 et 2.2) surtout aux endroits où vous avez
dû ajouter beaucoup de terre.
Il est également fortement recommandé de raffermir le pourtour au
moyen d'une couche de poussière de roche (ou de sable) d'environ
2 cm (3/4").
Facultatif
Le centre du cercle pourra par la suite être creusé à la profondeur
désirée , n'excédant pas 15 cm (6") pour une toile standard
(voir illustration 2.3).
Retirez les cailloux, les bouts de bois et autres débris se trouvant à
l'intérieur du cercle. Éliminez toutes les petites buttes de terre et
bien compactez. Étendez du sel. Il empêche les racines de pousser
et éloigne les vers de terre. Étendez également de l'insecticide à
fourmis. Ce sont toutes des sources de crevasses une fois l'instal-
lation terminée.
Ajoutez une mince couche de 2 cm (3/4") de sable à compactage
afin de protéger la toile.
Assurez-vous d'ajouter une quantité suffisante de sable pour la fi-
nition du fond.
PRÉPARATION DE L’EMPLACEMENT (suite)
1
DIAMÈTRE RÉEL DE
LA PAROI
LIMITE DE DÉTERREMENT MATÉRIAUX NÉCESSAIRES *
RAYON
3,69 m (12' 1-1/8") 2,03 m (6' 8") 4,06 m (13' 4")
4,58 m (15' 1/8") 2,50 m (8' 2") 5,00 m (16' 4")
5,43 m (17' 9-7/8") 2,95 m (9' 8") 5,90 m (19' 4")
6,37 m (20' 10-3/4") 3,40 m (11' 2") 6,80 m (22' 4")
7,29 m (23' 10-3/4") 3,85 m (12' 8") 7,70 m (25' 4")
8,19 m (26' 10-1/2") 4,30 m (14' 2") 8,60 m (28' 4")
1/3 tonne
1/2 tonne
3/4 tonne
1 tonne
1 1/2 tonne
1 3/4 tonne
1 tonne
1 1/4 tonne
1 1/2 tonne
1 3/4 tonne
2 tonnes
2 1/4 tonnes
DIAMÈTRE SABLE
POUSSIÈRE
DE ROCHE
MODÈLE
12'
15'
18'
21'
24'
27'
3,04 m (9' 11-3/4") 1,73 m (5' 8") 3,45 m (11' 4") 1/4 tonne3/4 tonne
10'
9,10 m (29' 10-1/2") 4,75 m (15' 8") 9,5 m (31' 4")
10,01 m (32' 10") 5,23 m (17' 2") 10,45 m (34' 4")
2 tonne
2 1/2 tonne
2 1/2 tonnes
2 3/4 tonnes
30'
33'
RAYON RÉEL DE
PISCINE
1,85m (6' 0-7/8")
2,29 m (7' 6-1/8")
2,72 m (8' 11-1/16")
3,18 m (10' 5-3/8")
3,64 m (11' 11-1/4")
4,09 m (13' 5-1/16")
1,52 m (4' 11-7/8")
4,55 m (14' 11-1/8")
5,00 m (16' 4-7/8")
* Si vous n’utilisez que du sable, additionnez le tonnage de la poussière de roche à celui du sable.
Tableau
NIVELLEMENT DU TERRAIN
2
15 cm (6")
DIAMÈTRE DE DÉTERREMENT
DIAMÈTRE DE LA PAROI
Piscine 15'- 0" DIAM. Plat : 2'- 0"
18'- 0" DIAM. Plat : 2'- 6"
21'- 0" DIAM. Plat : 2'- 9"
24'- 0" DIAM. Plat : 3'- 0"
27'- 0" DIAM. Plat : 3'- 0"
30'- 0" DIAM. Plat : 3'- 0"
33'- 0" DIAM. Plat : 3'- 0"
Illustration 2.3

Creusez un trou de 30 cm (12") de largeur par environ 25 cm (10")
de profondeur en plein centre de la circonférence.
Creusez une tranchée d'environ 15 cm (6") de largeur à partir du
trou central jusqu'à l'emplacement du moteur de la piscine. La terre
retirée sera déposée à côté de la tranchée car elle servira à enterrer
le tuyau.
Assemblage du drain
Placez du téflon autour du bouchon fileté et vissez-le dans le trou
du drain. Collez le raccord dans l'ouverture prévue à cet effet.
Prenez une des rondelles de caoutchouc et ajustez-la sur le dessus
du drain en prenant bien soin d'aligner les trous. Fixez-la ensuite
avec des lanières de ruban adhésif afin d'éviter que le sable ne
pénètre dans les trous une fois le drain installé.
Fixez une des extrémités du long tuyau noir ou blanc dans l'embout
du drain, en prenant soin au préalable d'appliquer de la colle sur
l'embout du drain et à l'intérieur de l'extrémité du tuyau. Et, surtout,
entourez-le d'un ou deux collets.
Coupez le tuyau de façon à ce qu'il se termine avec la fin de la pous-
sière de roche ou de sable. On calcule le rayon de la piscine plus
15 cm (6") à partir du centre du drain.
Placez le drain de fond assemblé dans le trou de façon à ce qu'il
soit environ 1,3 cm (1/2") plus haut que la terre de surface. Enterrez
le tuyau en plaçant le drain le plus possible de niveau. Compactez
avec les pieds et le pilon.
Mélangez trois pelletées de poussière de roche ou de sable avec
une demi-pelletée de ciment pur et un peu d'eau et coulez ce ciment
autour du drain jusqu'à 1,3 cm (1/2") sous le dessus du drain.
INSTALLATION DU DRAIN DE FOND (optionnel)
3
Installez les rainures de chaque côté des plaques en allouant un es-
pace égale entre l’extrémité de chacune d’entre elles, au centre de
la plaque (voir l’illustration 4.1).
Assemblez les rainures inférieures aux plaques à rainures de façon
à former un cercle parfait (voir le tableau et l'illustration 4.2).
ASSEMBLAGE DES RAINURES INFÉRIEURES
4
Illustration 4.1 Illustration 4.2
DIAMÈTRE
DE LA PISCINE NOMBRE DE RAINURES
8
10
10
12
14
16
18
20
22
3,05 m (10')
3,66 m (12')
4,57 m (15')
5,48 m (18')
6,40 m (21')
7,31 m (24')
8,22 m (27')
9,14 m (30')
10,06 m (33')
NOMBRE DE
RAINURES
8
10
10
12
14
16
18
20
22
Tableau

Avant de dérouler la paroi, assurez-vous que les orifices prévus
pour l'écumoire et le retour d'eau se trouvent bien au haut de la paroi
et face à l'endroit où se trouvera le filtreur.
En commencant au centre d'une plaque, insérez la paroi dans la
rainure inférieure. Maintenez tout d'abord la paroi en place à l'aide
d'une ou deux barres de soutien ou avec l'aide d'autres personnes.
Une personne déroulera la paroi sur un madrier ou sur une planche
tandis qu'une autre l'insérera dans la rainure inférieure. On ne doit
pas dérouler plus de 3 m (10') sans mettre en place une barre de
soutien pour renforcer la structure.
Une fois le déroulage complété, il se pourrait que la paroi soit trop
longue ou que les deux extrémités ne se rejoignent pas de quelques
centimètres. Déplacez alors la paroi légèrement vers l'intérieur ou
vers l'extérieur. Si cela ne suffit pas, il faudra rouler la paroi,
réaligner les fentes des plaques à rainures inférieures et recom-
mencer le déroulage. Si l'écart est trop grand, mesurez la longueur
de la paroi et comparez-la au tableau ci-contre.
Lorsque vous joindrez le mur d'acier, assurez-vous que le côté ren-
forcé par le pli soit à l'intérieur du cercle, faisant face à la toile, et
que l'autre soit à l'extérieur du mur (voir l’illustration 5.1). Après
avoir fixé le joint du mur, installez les rainures stabilisatrices sur la
partie supérieure du mur.
IMPORTANT : Ne pas utiliser une perçeuse à percution!
Serrage des vis d’un minimum de 60lbs/po à 85lbs/po maximum.
INSTALLATION DE LA PAROI
5
PLAQUE À RAINURE
RAINURE INFÉRIEURE
ORIFICE DU
RETOUR D'EAU
PAROI
ORIFICE DE L'ÉCUMOIRE
Fin
BOULON
Fin
Départ
ÉCROU
Coté Intérieur
Coté extérieur
Illustration 5.1
SABLE
BARRE
DE SOUTIEN
MADRIER

DIAMÈTRE
DE LA PISCINE LONGUEUR RÉELLE DE LA PAROI
9,55 m (31' 4")
11,58 m (38')
14,38 m (47' 2")
17,07 m (56')
20,02 m (65' 8")
22,89 m (75' 1")
25,73 m (84' 5")
28,60 m (93' 10")
31.45 m (103' 2")
3,05 m (10')
3,66 m (12')
4,57 m (15')
5,48 m (18')
6,40 m (21')
7,31 m (24')
8,22 m (27')
9,14 m (30')
10,06 m (33')

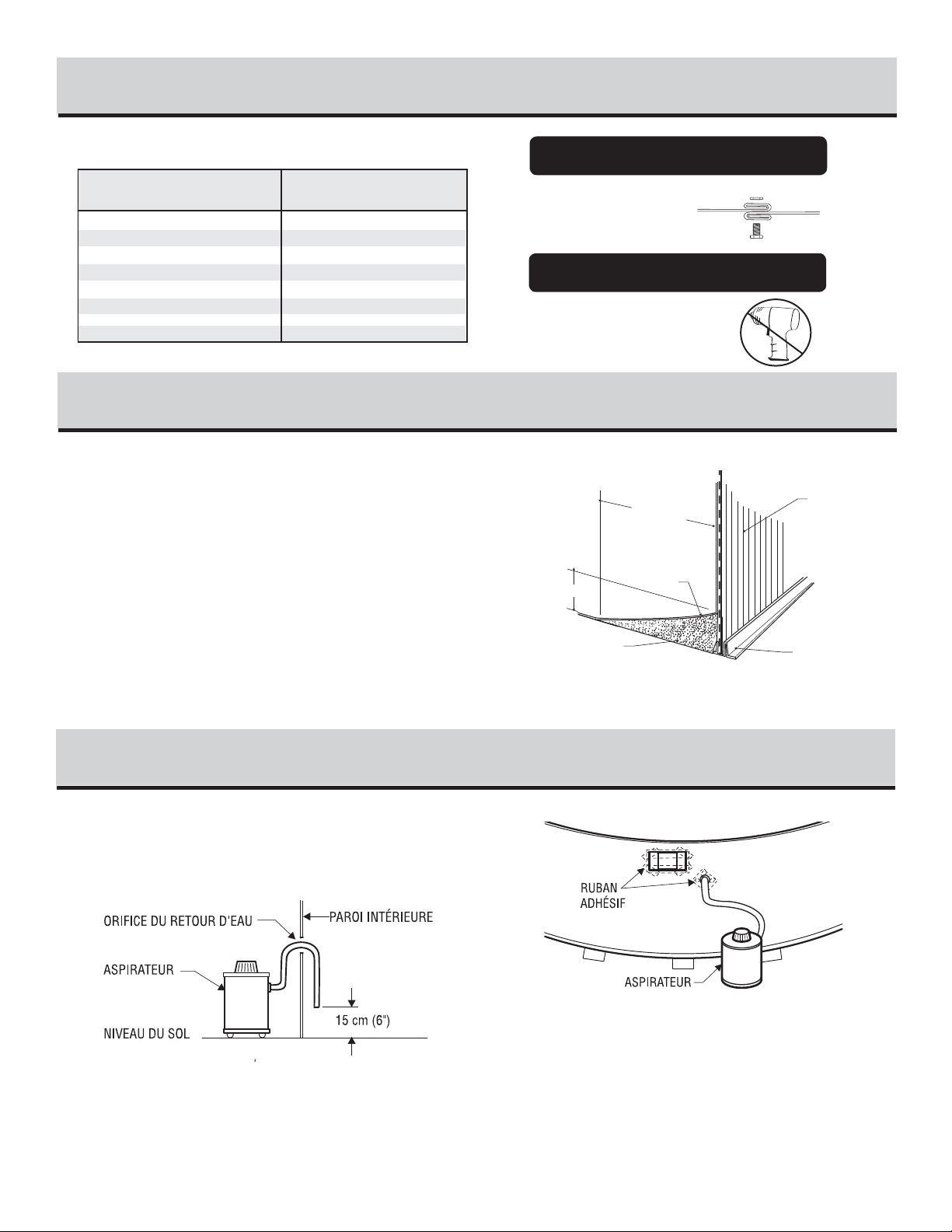

Étendez maintenant environ 10 cm (4") de sable à compactage au
bas de la paroi intérieure de façon à former un remblai destiné à
protéger la toile des extrémités coupantes des rainures inférieures
et de la poussière de roche (si applicable). Ou bien, installez une
doucine préfabriquée, si disponible.
FINITION DU FOND DE SABLE
Égalisez une dernière fois le sable de finition. Assurez-vous qu'il
ne subsiste en surface aucune roche coupante, débris ou racine.
Pour une meilleure protection, arrosez le sable et tassez-le de nou-
veau jusqu'à ce que le fond soit bien lisse.
FINITION DU FOND
6
INSTALLATION DE LA PAROI (suite)
5
TOILE
PAROI
30 cm (12")
10 cm (4")
DOUCINE DE SABLE
(OU PRÉFABRIQUÉE) RAINURE
INFÉRIEURE
Tableau
Joindre les bouts des murs en orientant
les plisvers l’extérieur.
Nepasutiliser de pistolet à chocs
(impactgun) pour visser les murs.
Serrageminimum de 60 livres pouce
et maximum de 85 livres pouce.
ATTENTION
ATTENTION
Avant de placer la toile contre la paroi, introduisez le boyau d'un as-
pirateur dans l'orifice du retour d'eau jusqu'à environ 15 cm (6") du
sol.
Fixez le boyau en place à l'aide de ruban adhésif. Bouchez égale-
ment l'orifice de l'écumoire avec du ruban adhésif afin d'éliminer les
fuites d'air.
Déposez la toile pliée au centre de la piscine perpendi-culaire à l'ori-
fice de l'écumoire. Prenez soin de porter des chaussures légères à
semelles plates pour vous déplacer sur le fond de sable car la moin-
dre empreinte de talon pourrait être visible une fois la piscine rem-
plie.
Dépliez délicatement la toile, amenant la bordure près de la base du
mur. Assurez-vous que le côté rugueux de la toile soit dessous et
que le côté avec motif soit sur le dessus.

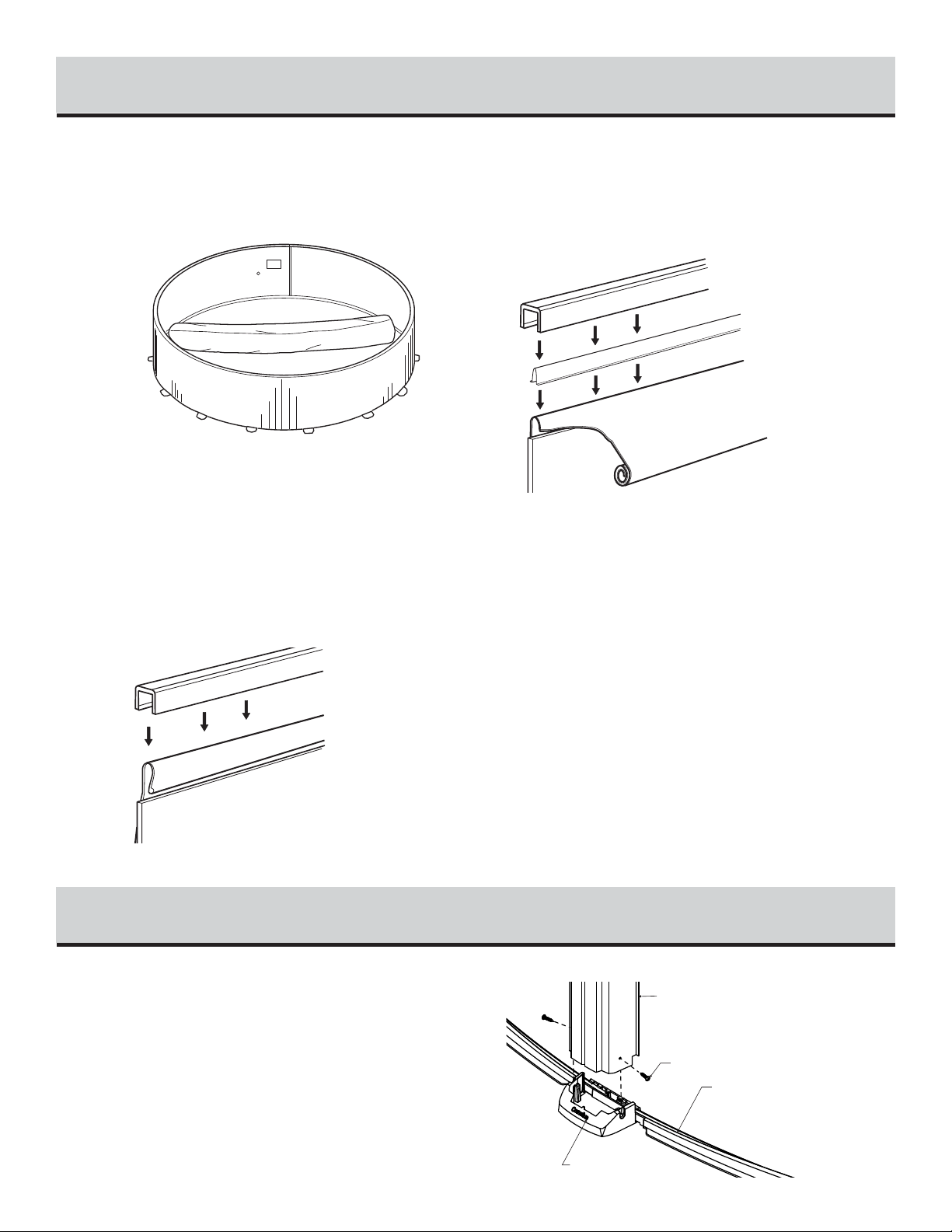

INSTALLATION DE LA TOILE DE VINYLE
7

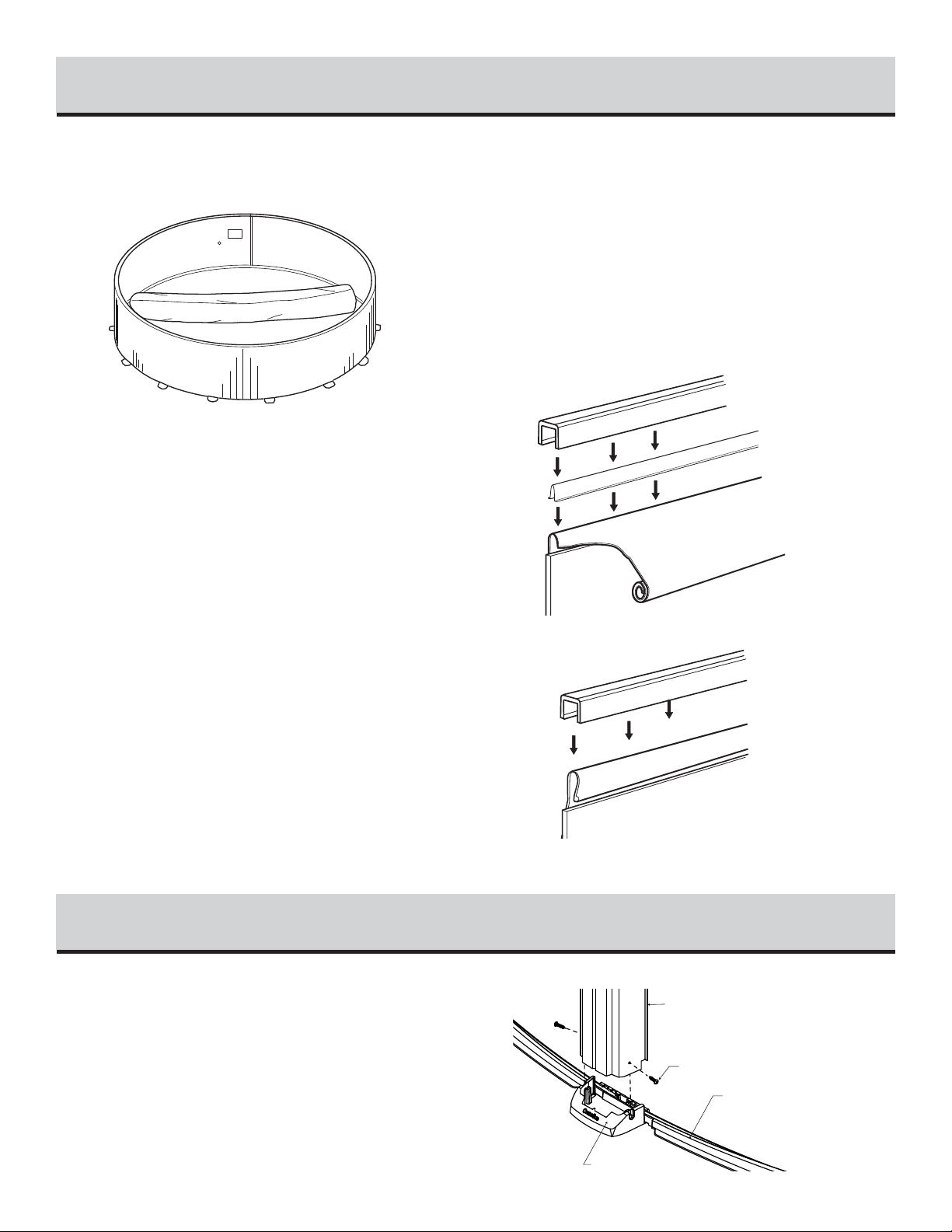

INSTALLATION DE LA TOILE DE VINYLE (SUITE)
7
Amenez la toile par-dessus le sommet du mur en laissant excéder
entre 10 cm à 15 cm (4" à 6") à l'extérieur du mur. Maintenez ensuite
la toile en place, à l'aide d'un coupleur de plastique. Installez la rain-
ure stabilisatrice sur le mur.
Vers la fin de cette étape, il peut arriver que la toile soit trop tendue
et difficile à rabattre, ou qu'elle soit au contraire trop lâche. Vous
devrez alors retirer certains coupleurs et ajuster de nouveau la toile
afin de mieux répartir la tension.
Détail de l’installation de la toile avec jonc d’accrochage.
Accrochez la toile sur le sommet du mur et installez la rainure sta-
bilisatrice par dessus la toile.
L'aspirateur est ensuite mis en marche pour que la toile adhère à la
paroi. C'est à ce moment que vous verrez si elle est trop tendue
dans le bas ou si elle est plissée à certains endroits. Ajustez la toile
en enlevant au besoin des coupleurs pour la soulever ou pour
l'abaisser afin de lui donner une forme parfaite.
Finalement, vous pouvez introduire l'eau et la laisser monter jusqu'au
bas de la paroi avant d'arrêter l'aspirateur et de le retirer.
RETOUR D'EAU
Vous pouvez installer le retour d'eau une fois l'aspirateur retiré.
Placer l'anneau de retour d'eau contre la toile et ajustez-le de façon
à ce qu'il soit parfaitement aligné avec le trou de la paroi.
Une fois l'anneau ajusté et maintenu en place coupez la toile au cen-
tre de l'anneau. Insérez le retour d'eau de l'intérieur en plaçant le
premier joint entre le retour d'eau et la toile et le deuxième joint entre
la paroi et la toile. Ensuite, serrez l'anneau de l'extérieur avec de
grosses pinces, en faisant attention de ne pas plisser la toile.
DRAIN DE FOND (optionnel)
Palpez le milieu de la toile afin de trouver les trous. Vissez ensuite
l'anneau et son joint contre la toile avant de découper la toile du
centre de l'anneau, puis vissez le couvercle du drain.
TOILE
RAINURE
STABILISATRICE
EN PLASTIQUE
PAROI
COUPLEUR
EN PLASTIQUE
(VENDU SÉPARÉMENT)
TOILE
RAINURE
PAROI

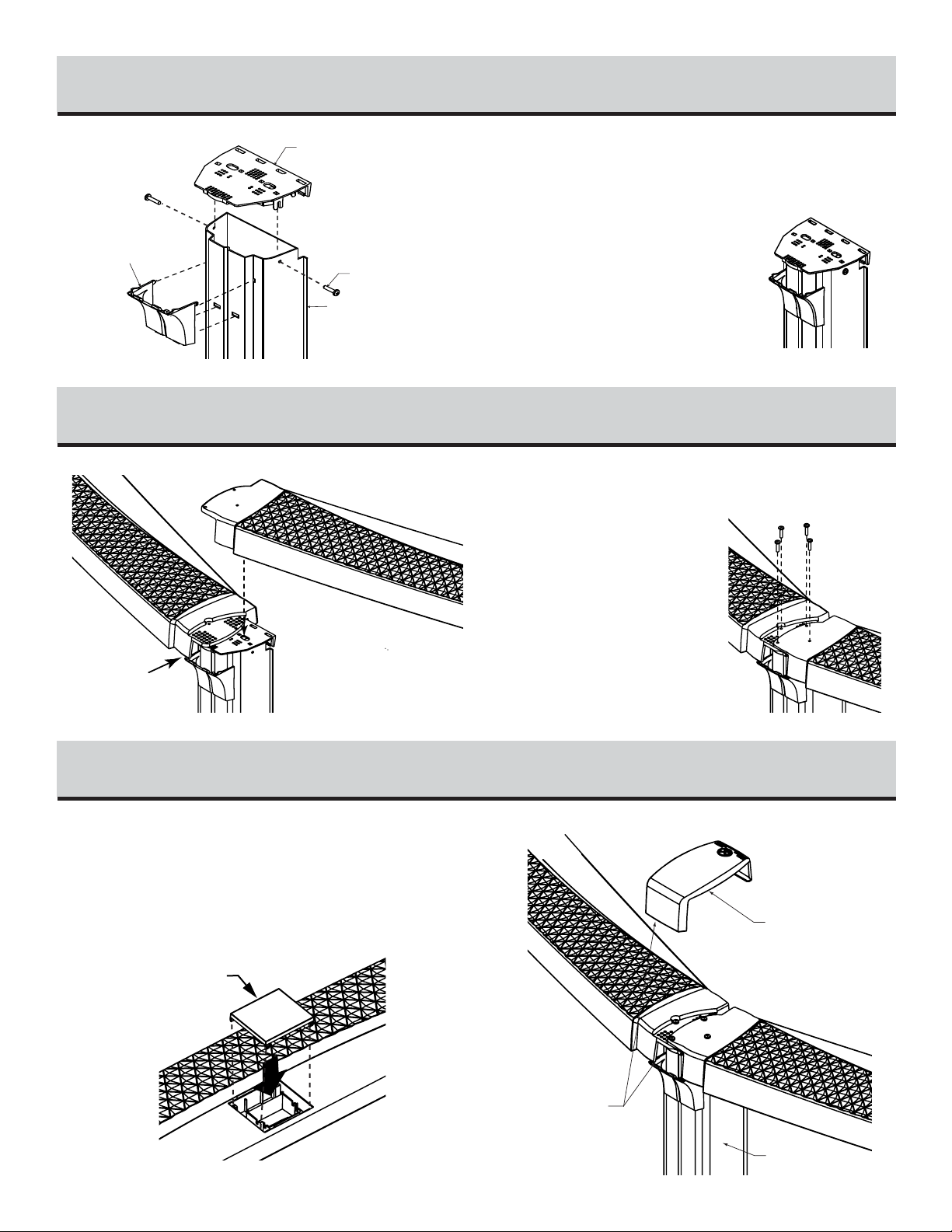

INSTALLATION DES MONTANTS VERTICAUX
8
Fixez les montants aux plaques à rainures inférieures à l’aide des
vis ‘’Z’’ que vous trouverez dans le sac de quincaillerie.
Il est à noter que les montants s’installent à l’intérieur de la plaque
à rainure.
PLAQUE À RAINURE
RAINURE INFÉRIEURE
VIS ‘’Z’’
MONTANT VERTICAL

INSTALLATION DE LA PLAQUE ET DU COUVRE-JOINT
9
Déposez les plaques du haut sur les montants et maintenez-les en
place à l’aide de deux (2) vis ‘’Z’’ de chaque coté.
Enclenchez les extensions du couvre-
joint sur le devant des montants verti-
caux.
Assurez-vous qu’ils sont bien installés.
PLAQUE DU
HAUT
VIS ‘’Z’’
MONTANT
VERTICAL
EXTENSION DU
COUVRE-JOINT
INSTALLATION DES SIÈGES
10
Placez les sièges sur les parties
supérieures des montants verticaux en
vous assurant que la tige sous le siège soit
bien insérée dans les trous oblongs de la
plaque. Déposez tous les sièges sur les
montants verticaux avant de les fixer.
Assurez-vous de vérifier la verticalité des
montants verticaux avant de fixer les
sièges.
Installez les sièges en vous assurant
d’avoir un espace égale entre chacun.
Maintenez les sièges en place à l’aide de
quatre (4) vis ‘’Z’’ aux endroits indiqués.
INSTALLATION DU COUVRE-JOINT
11
Accrochez le dessus du couvre-joint sur le rebord extérieur des
sièges.
Ensuite, enclanchez vers l’intérieur de la piscine.
Enclenchez la petite plaque de plastique au milieu du siège s’il n’y
a pas d’éclairage.
COUVRE-JOINT
MONTANT
VERTICAL
ACCROCHEZ
LE DEVANT
EN PREMIER
PLAQUE
PLASTIQUE

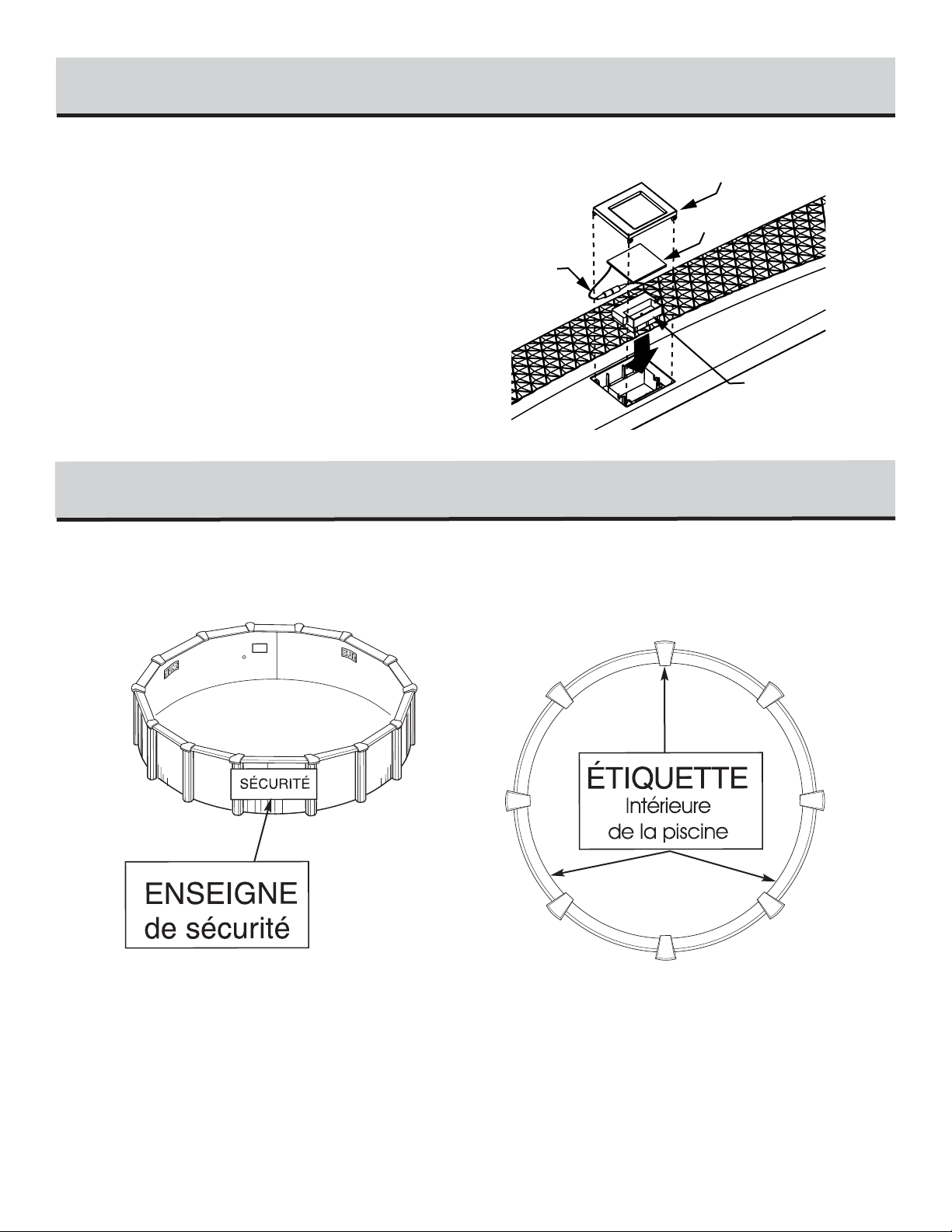

OPTION ÉCLAIRAGE
12
Connectez les deux fils ensemble.
Déposez le boitier de batterie dans la cavité du siège, la plus petite
partie vers l’intérieur de la piscine.
Pliez le fil dans l'espace derrière le boîtier de la batterie et abaissez
le capteur par-dessus.
Maintenez le tout en place à l’aide du cadre, en plaçant la partie
mince vers l’intérieur de la piscine.
CADRE
(PARTIE MINCE)
CAPTEUR
BOITIER DE
BATTERIE
FIL
Positionnez l’enseigne des normes de sécurité à l’extérieur de la
piscine sur le côté le plus en évidence.
Installez trois (3) étiquettes de sécurité à l’intérieur de la piscine de
façon à ce que l’on voit toujours une des étiquettes peu importe
d’où le baigneur entre dans l’eau.
(Voir dessin pour le positionnement)
INSTALLATION DES ÉTIQUETTES
13

Note : Voir le manuel “Informations de sécurité”, page 1.
Tel que décrit dans le manuel, toutes les composantes du système
de filtration doivent être positionnées de façon à empêcher un enfant
d'y grimper et d'avoir ainsi accès à la piscine.

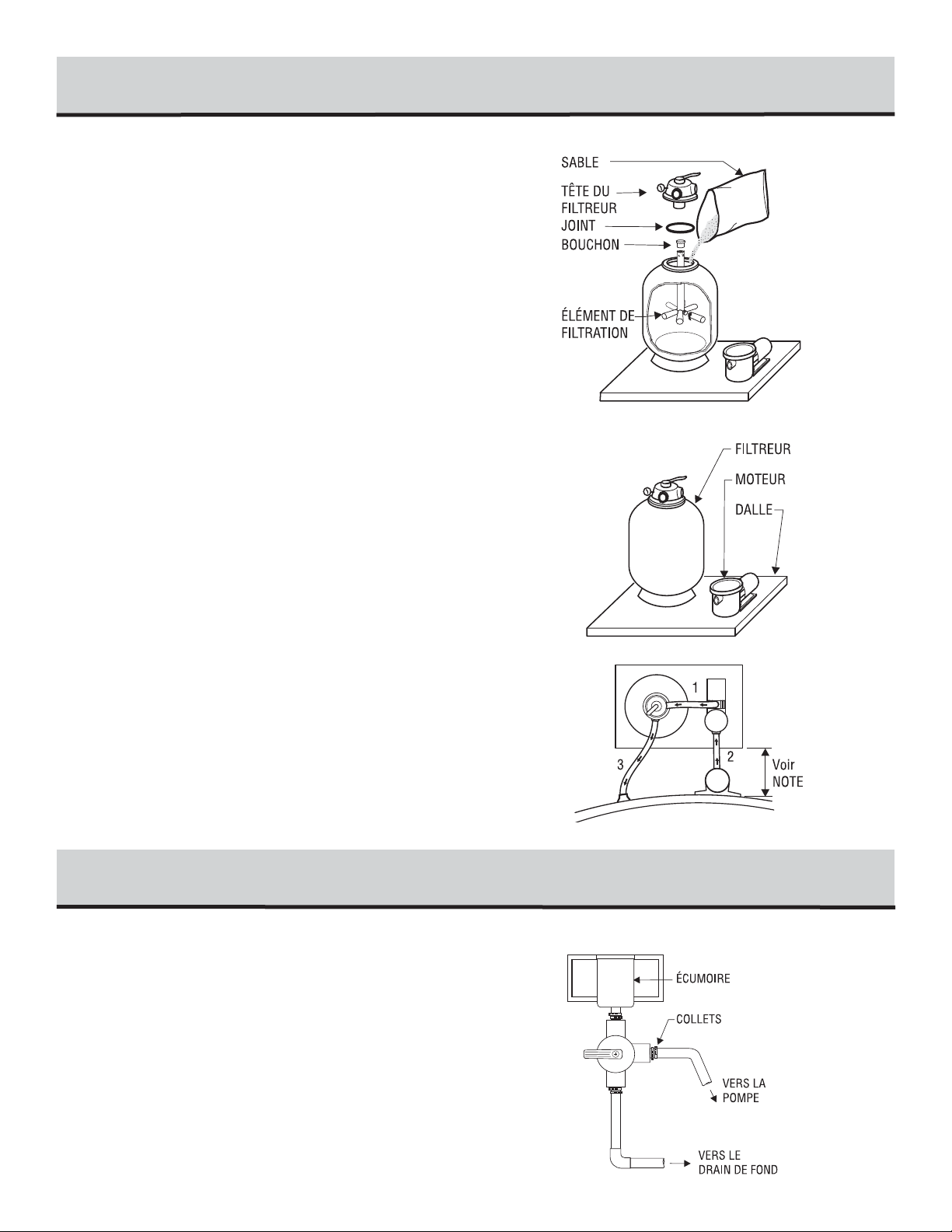

À l'aide d'un peu de poussière de roche ou de sable, placez une
dalle de patio de 61 cm x 76 cm (24" x 30") de niveau avant d'y in-
staller le moteur et le filtreur.
Placez le moteur sur la dalle et y insérez les deux embouts néces-
saires pour recevoir les tuyaux.
Puis, installez la bonbonne du filtreur. Ajustez bien l'élément de fil-
tration dans son canal. On doit parfois assembler les manchons de
l'élément de filtration.
Bouchez le trou central de l'élément de filtration à l'aide du bouchon
pour permettre le déversement du sable de filtrage dans la bon-
bonne.
Retirez le bouchon. Installez le joint dans l'entaille et fixez la tête du
filtreur en plaçant la position de refoulement (back wash) du côté
opposé à la piscine.
Posez les embouts nécessaires. Puis, raccordez les tuyaux à l'aide
de collets.
1. Le premier tuyau rejoint le dessus de la pompe à côté de la tête
du filtreur ;
2. le deuxième se rend du moteur à l'écumoire (ou à la valve du
drain de fond) ; et,
3. le troisième, du devant de la tête du filtreur au retour d'eau ou du
devant du chlorinateur au retour d'eau.
Un tuyau de refoulement peut être placé à l'arrière de la tête du fil-
treur (back wash).
Si on doit installer un chlorinateur et/ou une thermopompe, on doit
les assembler à la sortie du filtreur.
MONTAGE DU SYSTÈME DE FILTRATION
14
Insérez des embouts filetés, s'il y a lieu, de façon à pouvoir fixer la
valve dans l'écumoire.
Raccordez le tuyau du drain à l'embout du bas. Raccordez le tuyau
du moteur à l'embout de côté.
Tous les embouts filetés doivent être recouverts de ruban en téflon
sur les filets avant d'être fixés afin d'éviter les fuites d'eau. Le téflon
sera apposé sur le filetage de la façon suivante : sur les premiers
filets (cela facilite l'introduction) et plusieurs couches vers la fin des
filets (cela permettant une meilleure étanchéité).
MONTAGE DE LA VALVE DE DRAIN (optionnel)
15

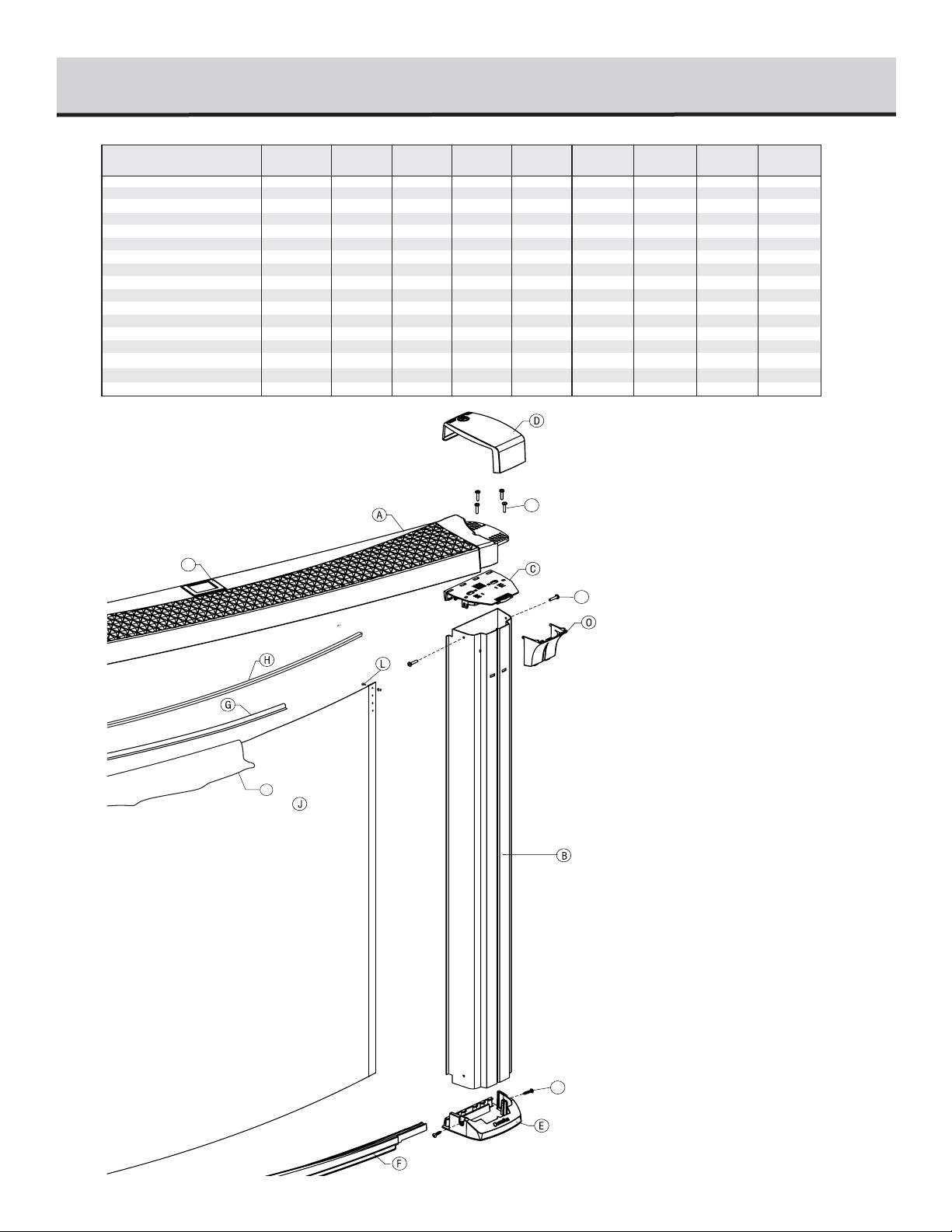

LISTE DES PIÈCES
16
ARTICLE
A
B
C
D
O
P
E
F
G
H
I
J
Z
L
M
Siège
Montant
Plaque du haut
Couvre-joint de siège
Extensionde Couvre-joint
Capenplastique
Plaque à rainure
Rainure du bas
Coupleur enplastique
(vendu séparément)
Rainure stabilisatrice
Toile de vinyle
Mur (paroi)
Vis #14 x 1''
Boulon- écrou (pour 52")
Kit de drain(optionnel)
10
10
10
10
10
10
10
10
10
10
1
11,58 m (38')
80
25 (29)
1
10
10
10
10
10
10
10
10
10
10
1
14,38 m (47' 2")
80
25 (29)
1
12
12
12
12
12
12
12
12
12
12
1
17,07 m (56')
96
25 (29)
1
14
14
14
14
14
14
14
14
14
14
1
20,02 m (65' 8")
112
25 (29)
1
16
16
16
16
16
16
16
16
16
16
1
22,89 m (75' 1")
128
25 (29)
1
18
18
18
18
18
18
18
18
18
18
1
25,73 m (84' 5")
144
25 (29)
1
DESCRIPTION 12' 15' 18 ' 21' 24' 27'
20
20
20
20
20
20
20
20
20
20
1
28,60 m (93' 1 ")
160
25 (29)
1
22
22
22
22
22
22
22
22
22
22
1
31,45 m (103' 2")
176
25 (29)
1
30' 33'
8
8
8
8
8
8
8
8
8
8
1
9,55 m (31' 4")
64
25 (29)
1
10'
Z
Z
Z
P
I

When selecting a site for your pool, take into account city by-
laws regarding fences and utilities laws pertaining to electrical
cables, as well as the landscaping which you are planning once
the pool is installed.
Drive a stake into the ground at the center of the site. Using a meas-
uring tape, draw a circle 15 cm to 20 cm (6" to 8") longer in radius
than the pool, depending on the width of the uprights (See Illustra-
tion 1.1).
Remove all grass from the area which you have just outlined.
Make sure to order the required quantity of sand and stone dust
(See Chart).
Dear Customer
Congratulations! You have purchased a pool of superior quality and durability. To achieve the best possible results,
follow the instructions carefully. Failure to follow the installation procedures may result in damage to your pool or
property and void your warranty. We recommend that you make a preliminary study of the instructions booklet to
familiarize yourself with the different parts of your pool. Make sure that you understand each step thoroughly before
you begin assembling.
We wish you a most pleasant and refreshing summer.
WARNING: Be sure you have read and understood the “Safety Information” sheets be-
fore you begin your pool installation.
WARNING: For your safety, your pool is not designed for diving and/or jumping head first.
Please do not dive. Diving may result in permanent injury or death.
ASSEMBLY INSTRUCTIONS
ROUND POOL
MODEL CANYON - SUNSET
SITE PREPARATION
1
Illustration 1.1

SITE PREPARATION (continued)
1
SITE LEVELLING
2
Level the edge of the circle, from the turf removal line up to 30 cm
(12”) within the circle.
To do this, use a carpenter’s level set on a large straight beam, a
rope or an optical level.
Carefully pack the soil using a tampering tool or vibrating plate (See
Illustrations 2.1 and 2.2), especially those areas where a large
quantity of soil was added.
It is also highly recommended to firm up the edge by adding a 2
cm (3/4”) layer of stone dust (or sand).
Optional
The center of the circle can then be excavated at the desired depth,
not to exceed 15 cm (6”) for a standard liner (See Illustration 2.3).
Remove any stone, pieces of wood or other debris from within the
circle. Flatten any protrusion and pack the soil tightly. Spread the
area with salt to prevent roots from growing back and to eliminate
earthworms. Spread also ant repellant; all causes of post-installa-
tion cracking.
To protect the liner, cover with a think 2 cm (3/4") layer of com-
pacting sand.
Make sure you add a sufficient quantity of sand to the base finishing
inside the circle (See Step 6).
3,69 m (12' 1-1/8") 2,03 m (6' 8") 4,06 m (13' 4")
4,58 m (15' 1/8") 2,50 m (8' 2") 5,00 m (16' 4")
5,43 m (17' 9-7/8") 2,95 m (9' 8") 5,90 m (19' 4")
6,37 m (20' 10-3/4") 3,40 m (11' 2") 6,80 m (22' 4")
7,29 m (23' 10-3/4") 3,85 m (12' 8") 7,70 m (25' 4")
8,19 m (26' 10-1/2") 4,30 m (14' 2") 8,60 m (28' 4")
1/3 tonne
1/2 tonne
3/4 tonne
1 tonne
1 1/2 tonne
1 3/4 tonne
1 tonne
1 1/4 tonne
1 1/2 tonne
1 3/4 tonne
2 tonnes
2 1/4 tonnes
12'
15'
18'
21'
24'
27'
3,04 m (9' 11-3/4") 1,73 m (5' 8") 3,45 m (11' 4") 1/4 tonne3/4 tonne
10'
9,10 m (29' 10-1/2") 4,75 m (15' 8") 9,5 m (31' 4")
10,01 m (32' 10") 5,23 m (17' 2") 10,45 m (34' 4")
2 tonne
2 1/2 tonne
2 1/2 tonnes
2 3/4 tonnes
30'
33'
1,85m (6' 0-7/8")
2,29 m (7' 6-1/8")
2,72 m (8' 11-1/16")
3,18 m (10' 5-3/8")
3,64 m (11' 11-1/4")
4,09 m (13' 5-1/16")
1,52 m (4' 11-7/8")
4,55 m (14' 11-1/8")
5,00 m (16' 4-7/8")
TRUE WALL
DIAMETER
TURF REMOVAL NECESSARY MATERIALS *
RADIUS DIAMETER SAND STONE DUST
MODEL
TRUE POOL
RADIUS
* If you use only sand, add stone dust tonnage to sand.
Chart
15 cm (6")
TURF REMOVAL DIAMETER
WALL DIAMETER
Pool 15'- 0" DIAM. Flat : 2'- 0"
18'- 0" DIAM. Flat : 2'- 6"
21'- 0" DIAM. Flat : 2'- 9"
24'- 0" DIAM. Flat : 3'- 0"
27'- 0" DIAM. Flat : 3'- 0"
30'- 0" DIAM. Flat : 3'- 0"
33'- 0" DIAM. Flat : 3'- 0"
Illustration 2.3

Dig a hole 30 cm (12") wide by approximately 25 cm (10") deep in
the center of the circumference.
From the center hole to the projected location of the pool motor, dig
a 15 cm (6") wide trench. Place the removed soil aside to be used
later to cover the hose.
Bottom Drain Assembly
Place teflon around the threaded plug. Screw in drain holes using
large pliers. Glue the connector in the appropriate opening.
Take one of the two rubber rings and adjust it to the top of the drain,
aligning the holes carefully. Secure with strips of adhesive tape to
prevent sand from penetrating inside the holes once the drain has
been installed.
Secure one end of the long black or white hose inside the drain
spout. First apply glue on the drain spout and inside the drain end,
then secure with one or two collars.
Cut the hose so that it ends with the stone dust (or sand). Measure
the pool radius from the center of the drain, then add 15 cm (6").
Place the assembled bottom drain in the hole so that it is approxi-
mately 1.3cm (1/2") higher than the surface soil. Bury the hose,
levelling the drain as much as possible. Compact the soil, using
your feet and a tampering tool as well.
Mix three (3) shovels of stone or sand dust with one half shovel of
pure cement, adding a small quantity of water, then pour the cement
around the drain until it reaches 1.3 cm (1/2") from the top.
BOTTOM DRAIN ASSEMBLY (if applicable)
3
Insert the wall tracks on each side of the joiner plates. Evenly space
the ends of both tracks in the center of the joiner plate. (See Illus-
tration 4.1).
Make a complete circle, using half of the wall tracks and joiner
plates found in the pool kit (See Chart and Illustration 4.2).
BOTTOM WALL TRACKS ASSEMBLY
4
Illustration 4.1 Illustration 4.2
POOL
DIAMETER NUMBER
OF TRACKS
8
10
10
12
14
16
18
20
22
3,05 m (10')
3,66 m (12')
4,57 m (15')
5,48 m (18')
6,40 m (21')
7,31 m (24')
8,22 m (27')
9,14 m (30')
10,06 m (33')
Chart
NUMBER
OF PLATES
8
10
10
12
14
16
18
20
22
Chart

Before uncoiling the wall, make sure the pre-punched holes for the
skimmer and pump return are at the top and facing the planned lo-
cation of your filter.
Begin inserting the wall into the bottom wall tracks in the middle of
a joiner plate. At first, the wall should be kept in place with one or
two support bars (or extra persons).
One person should uncoil the wall on a beam or a plank while a
second person inserts it in the bottom wall tracks. Do not uncoil
more than 3 m (10') of wall before you install a support bar to re-
inforce the structure.
Once the wall is completely uncoiled, you may find that it is too long
or that both ends do not meet by a few centimetres. If such is the
case, you must gently push the wall in or out. If this does not work,
roll up the wall again, realign the grooves and uncoil the wall once
more. If the spread is too wide, measure the wall and check it
against the following chart.
When you prepare to join the ends of the wall, make sure the end
that is reinforced by the fold is inside the circle, facing the liner and
that the other end faces outward (See Illustration 5.1). When the
wall joint is screwed, install the round stabiliser on top of it.
IMPORTANT: Do not use impact gun!
Minimum clamping force of 60inch pounds to maximum of 85 inch
pounds.
WALL INSTALLATION
5
SAND
SUPPORT BAR
PLANKS
JOINER PLATE
BOTTOM TRACK
PUMP RETURN
HOLE
WALL
SKIMMER HOLE
End
BOLT
End
Start
NUT
Inside pool
Outside pool
Illustration 5.1

You can now spread approximately 10 cm (4") of compacting sand
all around the inside base of the wall in order to protect the liner
from the cutting edges of the bottom wall tracks and the stone dust
(if applicable). Or install a prefabricated cove, if available.
SAND BASE FINISHING
Level finishing sand one last time. Make sure that any sharp stones,
debris or roots have been removed from the surface. For better pro-
tection, spray sand with water and pack it once more until the base
is nicely even.
SAND BASE FINISHING
6
WALL INSTALLATION (continued)
5

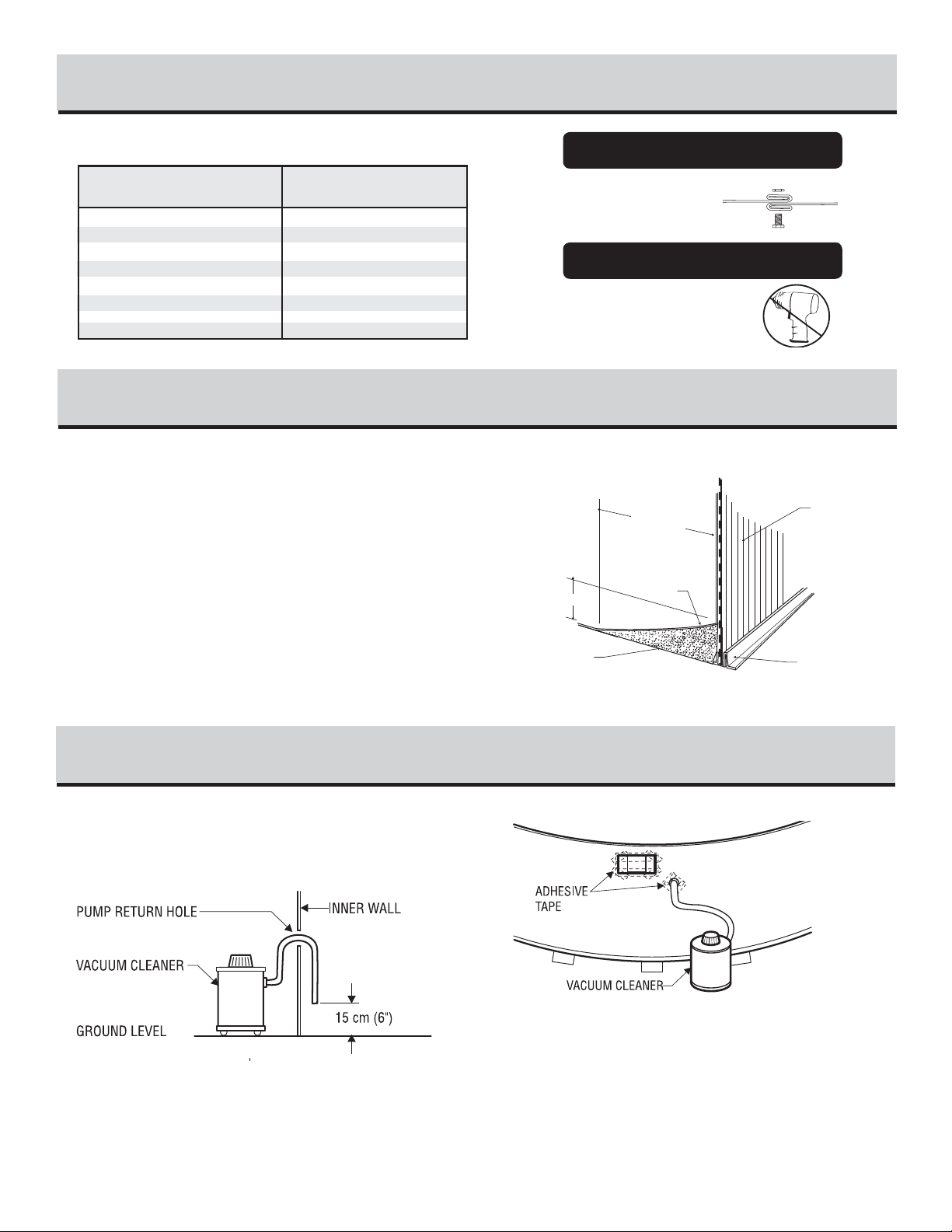

Before pulling the liner up against the wall, insert a va-cuum cleaner
hose down into the pump return hole to approximately 15 cm (6")
from the ground.
Maintain the hose in place with adhesive tape. Don't forget to block
the skimmer hole with adhesive tape to prevent air from leaking in.
Place the unfolded liner in the center of the pool area at right angles
with the skimmer hole. Make sure you wear light, flat-soled shoes
to walk on the sand as the slightest heel mark could be visible once
the pool is filled.
Carefully unfold the liner, bringing the bottom-sidewall seam close
to the wall base. Make sure that the side with the protruding seams
faces downward or that the patterned side faces upward.
VINYL LINER INSTALLATION
7
Chart
POOL
DIAMETER ACTUAL LENGTH OF WALL
9,55 m (31' 4")
11,58 m (38')
14,38 m (47' 2")
17,07 m (56')
20,02 m (65' 8")
22,89 m (75' 1")
25,73 m (84' 5")
28,60 m (93' 10")
31.45 m (103' 2")
3,05 m (10')
3,66 m (12')
4,57 m (15')
5,48 m (18')
6,40 m (21')
7,31 m (24')
8,22 m (27')
9,14 m (30')
10,06 m (33')
Jointheends of thewall with folds
facing outward.
Do not use impactgun for wall screw
Minimum clamping forceof 60 inch pounds
to maximum of 85 inch pounds.
WARNING
WARNING
LINER
WALL
30 cm (12")
10 cm (4")
SAND COVE
(or PREFAB COVE) BOTTOM
TRACK

VINYL LINER INSTALLATION (continued)
7
Lift up a section of the liner over the top of the wall leaving a 10 cm
to 15 cm (4" to 6") fringe outside the wall. Secure the liner with a
plastic coupler. Install the resin stabiliser track on the wall.
At this point, the liner may be too tight, making it difficult to drape
the overlap or, on the contrary, too loose. In such cases, you will
have to redistribute the tension in the liner by removing some of the
couplers and readjusting the liner.
Installation detail of the liner with the square resin track.
Hang the liner on the top of the wall and install the square stabiliser
to secure.
Start the vacuum cleaner to allow the liner to adhere to the wall and
check for excess tension at the bottom or for wrinkles. Adjust the
liner by removing couplers if needed, to lift or lower it in order to
ensure a perfect fit.
Fill the pool up to the base of the wall before stopping and removing
the vacuum cleaner.
PUMP RETURN FITTING
After you remove the vacuum cleaner, you may install the return fit-
ting. Place the return fitting ring against the liner and adjust it so
that it is perfectly aligned with the hole in the wall. When the ring is
properly positioned and secured, cut the liner in the middle of the
ring.
Insert the return fitting from the inside, placing the first gasket be-
tween the return fitting and the liner and the second between the
wall and the liner. Then tighten the outside ring with large pliers, tak-
ing care not to crease the liner.
BOTTOM DRAIN (optional)
Find the holes through the middle of the liner and screw the ring
and gasket in against the liner before cutting the liner in the middle
of the ring, then screw on the drain cover.
UPRIGHT INSTALLATION
8
Attach the uprights to the bottom joiner plates with two (2) screws
‘’Z’’, which can be found in the hardware bag.
Uprights must be installed inside the joiner plate.
JOINER PLATE
BOTTOM TRACK
SCREW ‘’Z’’
UPRIGHT
LINER
RESIN
STABILISER
TRACK
WALL
PLASTIC
COUPLER
(SOLD SEPARATELY)
LINER
WALL
TRACK
WALL

TOP PLATE INSTALLATION
9
Install the top plate into the upright and secure with two (2) screws
‘’Z’’ on each side.
Clip the cap extension into the upright.
Make sure it snaps into the upright.
TOP SEAT INSTALLATION
10
Place the top seats on the top of the uprights ensuring that the rod
under the seat is inserted into the oblong holes in the top plate.
Be sure to have a vertical (plumb) upright
before fixing the top seat.
Evenly distribute the top seats all around
the pool.
Secure the top seat in place using four
(4) "Z" screws where indicated.
SEAT CAP INSTALLATION
11
Snap the seat cap starting outside the top seat.
Then snap the other side inside the top seat.
Snap the plastic cap in the middle of the top seat if no light is used.
CAP EXTENSION
SCREW ‘’Z’’
UPRIGHT
TOP PLATE
SEAT CAP
UPRIGHT
FIXE THE FRONT
HOOK FIRST
PLASTIC
CAP

OPTIONAL LIGHTING
12
Connect the two wires together.
Place the battery case in the top seat cavity, the smallest part to-
wards the inside of the pool.
Bend the wire into the space behind the battery case and lower the
sensor over it.
Hold everything in place using the plastic frame by placing the thin
part towards the inside of the pool.
Position the safety procedures panel on the outside of the pool. This
panel must be at the most visible place from the yard on your pool.
Place the three (3) safety stickers inside the pool in a way that it’s
seen from any entry point of the swimmer (See positionning draw-
ing).
SECURITY SIGNS INSTALLATION
13
FRAME
(THIN SIDE)
SENSOR
BATTERY
CASE
WIRE

Note: See 'Safety Information" Manual, Page 1.
As described in the manual, all components of the filtration system
should be placed to prevent a child to climb on top and get access
to the pool.

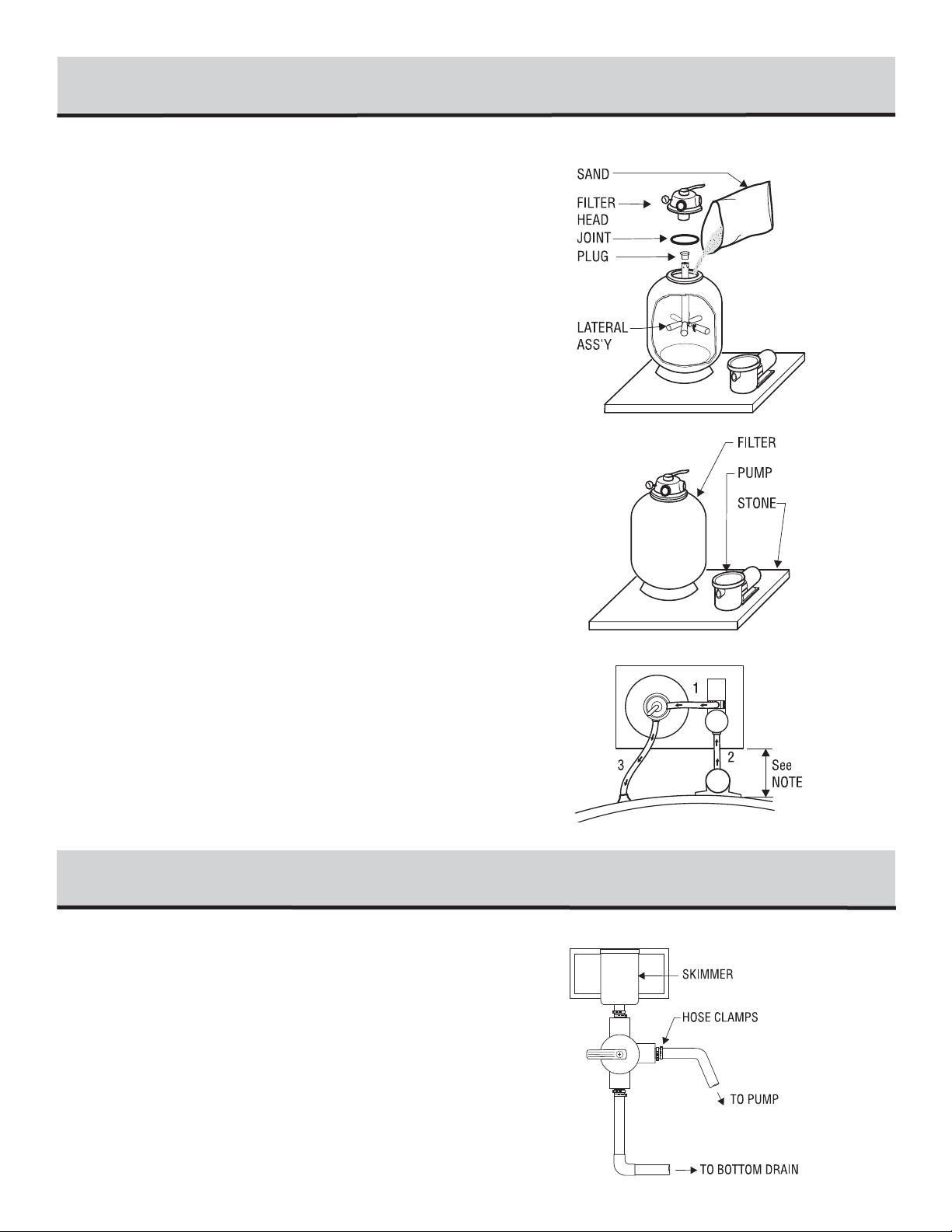

Using a little bit of stone dust (or sand), place at level a patio stone
61cm x 76 cm (24" x 30") before installing the motor and filter.
Position the motor on the stone and insert the two nozzles to con-
nect the hoses.
Then, install the filter tank. Adjust the lateral assembly properly in
its channel. It is sometimes necessary to install the laterals.
Patch the center hole of the lateral assembly using the plug to allow
filtering sand to flow into the tank.
Remove the plug. Install the joint in the cavity and secure the filter
head by placing the back wash position on opposite side of the pool.
Install necessary nozzles, then connect hoses using collars.
1. The first hose runs from the top of the pump to the side of the
filter head;
2. The second one goes from the pump to the skimmer (or to the
bottom drain valve);
3. The third goes from the front of the filter head to the water return
or from the front of the chlorinator to the water return.
A back wash hose may be placed behind the filter head.
If there is a chlorinator and/or heat pump, it must be assembled at
the filter exit.
FILTRATION SYSTEM ASSEMBLY
14
Insert threaded nozzles, if applicable, in order to be able to screw
the valve in the skimmer.
Connect the drain hose to the bottom nozzle. Connect the motor
hose to the side nozzle.
The threads on all threaded nozzles must be covered with teflon
tape prior to installing in order to prevent water leaks. Teflon is ap-
plied to the threads as follows: little or none on the first few threads
(to facilitate introduction) and several layers towards the end threads
(for better watertightness).
DRAIN VALVE ASSEMBLY (if applicable)
15

PARTS LIST
16
ARTICLE
A
B
C
D
O
P
E
F
G
H
I
J
Z
L
M
Topseat
Upright
Topplate
Seat cap
Capextension
Plastic cap
Joiner plate
Wall track
Plastic coupler
(soldserarately)
Resine stabiliser track
Liner
Wall
Screw #14 x 1''
Bolt - nut (for 52") for wall
DrainKit (if applicable)
10
10
10
10
10
10
10
10
10
10
1
11,58 m (38')
80
25 (29)
1
10
10
10
10
10
10
10
10
10
10
1
14,38 m (47' 2")
80
25 (29)
1
12
12
12
12
12
12
12
12
12
12
1
17,07 m (56')
96
25 (29)
1
14
14
14
14
14
14
14
14
14
14
1
20,02 m (65' 8")
112
25 (29)
1
16
16
16
16
16
16
16
16
16
16
1
22,89 m (75' 1")
128
25 (29)
1
18
18
18
18
18
18
18
18
18
18
1
25,73 m (84' 5")
144
25 (29)
1
DESCRIPTION 12' 15' 18 ' 21' 24' 27'
20
20
20
20
20
20
20
20
20
20
1
28,60 m (93' 1 ")
160
25 (29)
1
22
22
22
22
22
22
22
22
22
22
1
31,45 m (103' 2")
176
25 (29)
1
30' 33'
8
8
8
8
8
8
8
8
8
8
1
9,55 m (31' 4")
64
25 (29)
1
10'
Z
Z
Z
P
I
