Costan MAMBO NEXT User manual

ISTRUZIONI D’USO
PER L’UTENTE
MAMBO NEXT
N° DOC. UM000265
REV. “-”
LEGGERE ATTENTAMENTE E CONSERVARE CON CURA
ASSIEME AL MOBILE
INSTRUCTIONS
POURL’UTILISATEUR
LIRE AVEC ATTENTION CE MANUEL ET LE
CONSERVERPRÈS DU MEUBLE AVEC SOIN
USER INSTRUCTIONS
READ CAREFULLY AND KEEP WITH THE CABINET
BETRIEBSANLEITUNGFÜR
BETREIBER
SORGFÄLTING LESEN UND MIT DEM MÖBEL
AUFBEWAHREN
INSTRUCCIONES DE USO PARA
EL USUARIO
LEER ATENTAMENTE Y CONSERVARCON ESMERO
JUNTO AL MUEBLE
INSTRUÇOES PARA O USO
LER COM ATENÇAO E GUARDAR COM CUIDADO JUNTO
AO MÓVEL

-3-
IT
INDICE
1 - DESCRIZIONE GENERALE PAG. 5
2 - SPECIFICHE TECNICHE PAG. 6
2.1 - SPECIFICHE TECNICHE MAMBO NEXT 125 PAG. 6
2.2 - SPECIFICHE TECNICHE MAMBO NEXT 188 PAG. 6
2.3 - SPECIFICHE TECNICHE MAMBO NEXT 250 PAG. 7
3 - NOTE E AVVERTENZE PAG. 8
4 - IDENTIFICAZIONE APPARECCHIATURA PAG. 8
5 - SICUREZZA PAG. 9
5.1 - AVVETENZA PER GLI APPARECCHI CHE UTILIZZANO GAS R290 PAG. 9
5.2 - UTILIZZO PAG. 9
5.3 - INDICAZIONI DI SICUREZA PAG. 10
6 - INSTALLAZIONE PAG. 11
6.1 - STOCCAGGIO E DISIMBALLO PAG. 11
6.2 - SCELTA DEL LUOGO DI POSIZIONAMENTO PAG. 12
6.3 - CONSIGLI PER IL RISPARMIO ENERGETICO PAG. 13
6.4 - POSIZIONAMENTO PAG. 13
6.5 - APERTURA PORTA PAG. 13
6.6 - GRIGLIA ANTERIORE PAG. 14
6.7 - CARICAMENTO PAG. 14
6.8 - CARICO MAX SU RIPIANI PAG. 15
6.9 - ULTERIORI INFORMAZIONI PAG. 15
6.10 - MESSA IN SERVIZIO PAG. 16
7 - MANUTENZIONE PAG. 16
8 - PULIZIA PAG. 17
8.1 - PULIZIA ESTERNA PAG. 17
8.2 - PULIZIA INTERNA PAG. 17
9 - SPEGNIMENTO PROLUNGATO PAG. 17
10 - REGOLAZIONE TEMPERATURA E COMANDI PAG. 18
11 - SMALTIMENTO MATERIALI ESAUSTI PAG. 18
12 - INCONVENIENTI E SOLUZIONI PAG. 19

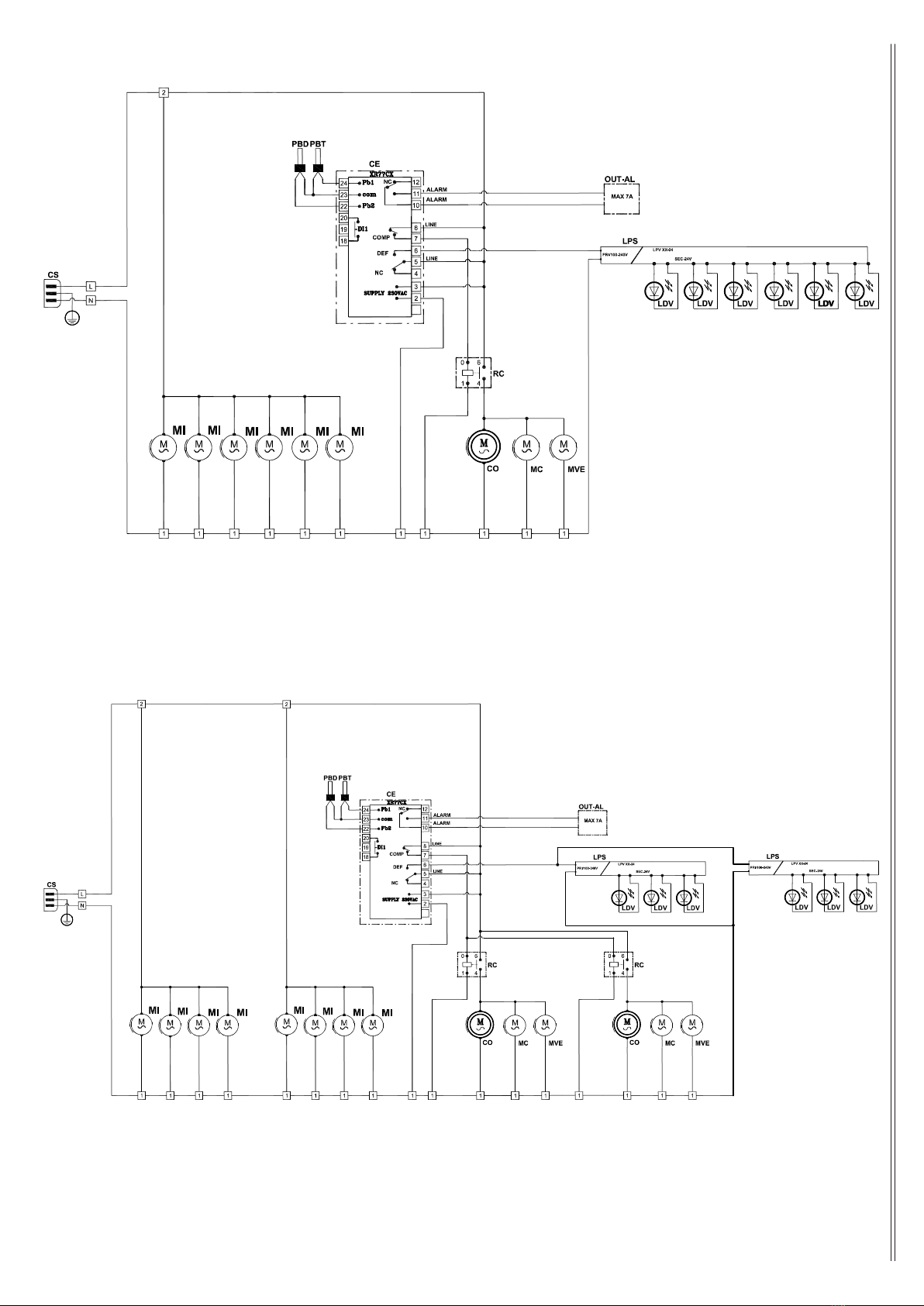

13 - SCHEMA ELETTRICO PAG. 20
13.1 - LEGENDA SCHEMI ELETTRICI PAG. 20
13.2 - SCHEMA ELETTRICO MAMBO NEXT 125 PAG. 20
13.3 - SCHEMA ELETTRICO MAMBO NEXT 188 PAG. 21
13.4 - SCHEMA ELETTRICO MAMBO NEXT 250 PAG. 21

-4-
SIMBOLOGIA DEL MANUALE
Nel manuale sono ulizza alcuni simboli per richiamare l’aenzione del leore e meere in evidenza alcuni
aspe parcolarmente importan della traazione.
Qui di seguito il signicato dei diversi simboli ulizza.
ATTENZIONE! - Informazioni riguardan la sicurezza dell’addeo al rifornimento e l’integrità
della macchina e dei prodo.
ATTENZIONE! - Descrizioni ineren il manuale in oggeo.
PERICOLO! - Par eleriche in tensione
PERICOLO! - Pericolo di inammabilità.
ATTENZIONE! - Operazioni di esclusiva competenza di personale specializzato nella
manutenzione straordinaria e nelle riparazioni.
ATTENZIONE! - Impiego di carelli elevatori, transpallets, aven caraerische adeguate,
condo da personale qualicato.

-5-

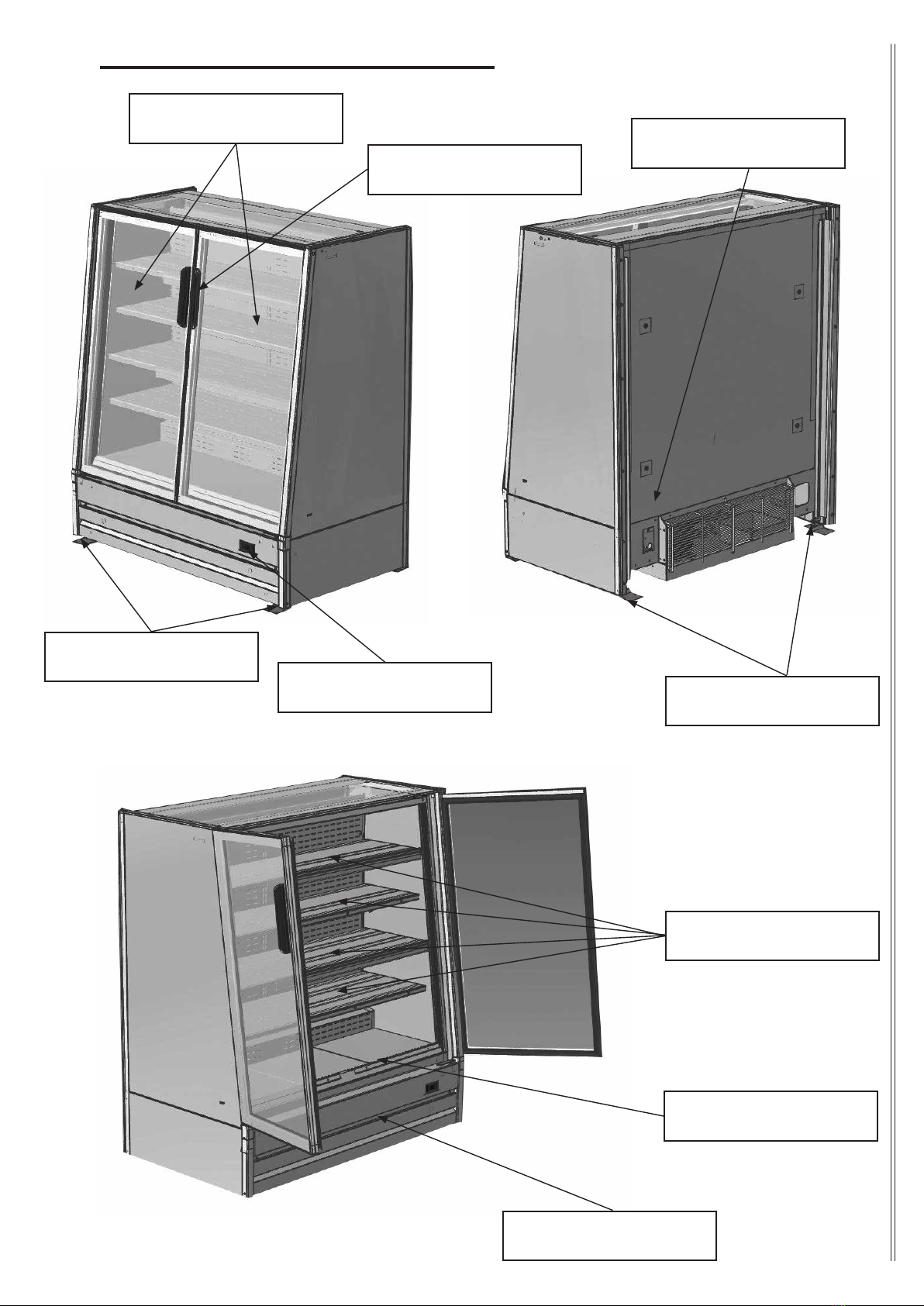

1. DESCRIZIONE GENERALE
VETRO FRONTALE
MANIGLIE
GRIGLIA ANTERIORE
PANNELLO COMANDI PIEDINI REGOLABILI
PIEDINI REGOLABILI
RIPIANI REGOLABILI
GRIGLIA INTERNO VASCA
TARGA DATI INDICATIVI

-6-

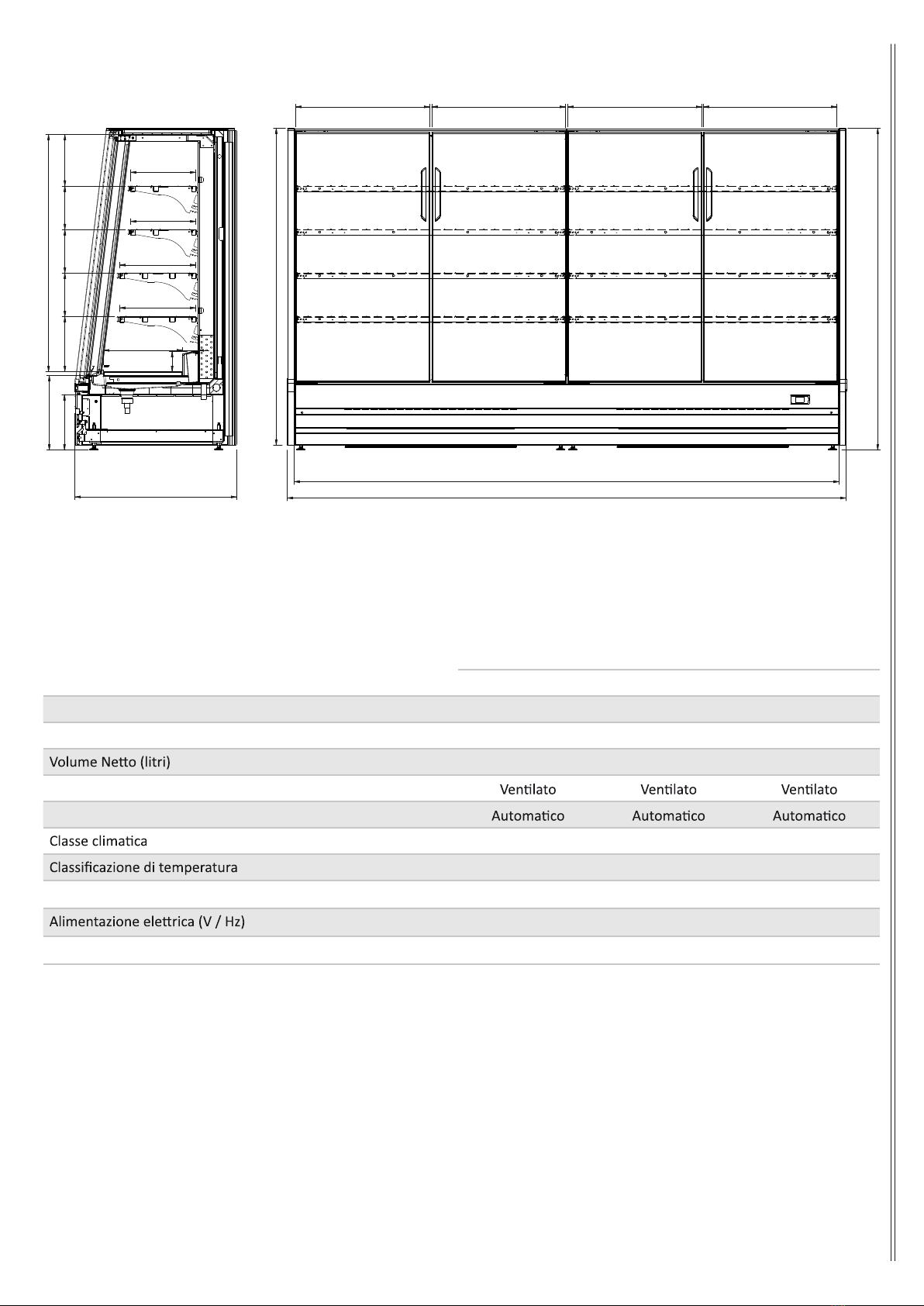

2. SPECIFICHE TECNICHE
2.1 SPECIFICHE TECNICHE MAMBO NEXT 125
1249 3434
1478
615
615
254,5 252 200 236
341,5 1088
93
71,5362
350
300
300
7°
370
200 200
350
742
2.2 SPECIFICHE TECNICHE MAMBO NEXT 188
1478
1943
1879
615 615 615
350
300
300
200 200 236
362
342
254,5
1088
742
200252

-7-
2.3 SPECIFICHE TECNICHE MAMBO NEXT 250
125 188 250
Dimensioni esterne (lunghezza x profondità x Altezza) (mm) 1317 x 742 x 1478 1943 x 742 X 1478 2555 x 742 X 1478
Volume Lordo (litri) 574 860 1148
378 580 756
Refrigerazione
Sbrinamento
333
M0 (+4°C / -1°C) M0 (+4°C / -1°C) M0 (+4°C / -1°C)
Refrigerante R290 R290 R290
230 / 50 230 / 50 230 / 50
Porte 234
2565
1478
1455
2502
615 615 615 615
300
300
350
350
252 200 200 200
742
362
93
72
1088
236
342
254,5

-8-
3. NOTE E AVVERTENZE
Il contenuto di questo manuale è di natura tecnica e di proprietà di EPTA s.p.a. è vietato riprodurre, divulgare
o modicare interamente o parzialmente il suo contenuto senza autorizzazione scria.
La società proprietaria tutela i propri diri a noma di legge.
La società non si assume alcuna responsabilità per eventuali danni a persone, animali o al prodoo conservato in caso di:
• Uso improprio dell’apparecchio o uso da parte di personale non idoneo o autorizzato.
• Non rispeo delle norma vigen
• Installazione non correa e/o dife di alimentazione
• Inosservanza del presente manuale
• Inosservanza del programma manutenzione
• Modiche non autorizzate
• Installazione nell’apparecchiatura di pezzi di ricambio non originali
• Installazione e ulizzo dell’appareccchiatura per scopi diversi da quelli che ne hanno caraerizzato la progeazione e
la vendita
• Manomissione o danneggiamento del cavo di alimentazione
La responsabilità dell’applicazione delle prescrizioni di sicurezza riportate nel seguito è a carico del personale tecnico
responsabile delle avità previste sull’apparecchiatura, il quale deve accertarsi che il personale autorizzato:
• Sia qualicato a svolgere l’avità richiesta
• Conosca e osservi scrupolosamente le prescrizioni contenute in questo documento
• Conosca ed applichi le norme di sicurezza di caraere generale applicabili alla apparecchiatura
La manomissione o sostuzione non autorizzata di una o più par dell’apparecchiatura, l’adozione di accessori
che modicano l’uso dello stesso e l’impiego di materiali di ricambio diversi da quelli consiglia, possono
divenire causa di rischi di infortunio.
Qualsiasi intervento eeuato sull’apparecchiatura richiede assolutamente il distacco della presa di corrente
e comunque nessuna protezione (gliglie, carter) va rimossa da parte di personale non qualicato; evitare
assolutamente di far funzionare il congelatore con tali protezioni rimosse.
4. IDENTIFICAZIONE APPARECCHIATURA
• Localizzate la targhea apposta alla macchina per rilevare i da tecnici.
• Vericare il modello della macchina e la tensione di alimentazione prima di compiere qualsiasi operazione.
• Se rilevate delle discordanza contaate subito il costruore o l’azienda che ha eeuato la fornitura.
1. Costruore
2. Codice
3. Marcatura di conformità
4. Tensione di alimentazione (V)
5. Frequenza di alimentazione (Hz)
6. Potenza elerica assorbita (W)
7. Potenza elettrica assorbita in
sbrinamento (W)
8. Potenza max. lampada (W)
9. Volume lordo
10. Tipo e quantà del refrigerante
11. Classe climaca


1
2
3
45
6
7
89
10
11
11
*Esempio di targa da

-9-
5. SICUREZZA
5.1 AVVERTENZA PER GLI APPARECCHI CHE UTILIZZANO
REFRIGERANTE R290 (PROPANO)
Il refrigerante R290 è un gas naturale senza ee sull’ambiente, ma inammabile.
È quindi indispensabile accertarsi che tu i tubi del circuito refrigerante non siano
danneggia, prima di collegare l’apparecchio alla rete di alimentazione.
Ogni 8 gr. di refrigerante, il locale d’installazione deve disporre di un volume minimo
di 1 m³. La quantà di refrigerante dell’apparecchio è indicata sulla targa da tecnici
dell’apparecchio. Fare aenzione a non danneggiare le tubazioni del circuito refrigerante
durante il posizionamento, l’installazione e la pulizia.

IN CASO DI DANNI:
• Tenere lontano l’apparecchio amme o fon di accensione.
• Venlare bene l’ambiente per alcuni minu.
• Spegnere l’apparecchio, estrarre la spina di alimentazione.
• Informare il servizio assistenza clien
• Quanto più refrigerante conene l’apparecchio, tanto più grande deve essere
l’ambiente nel quale si trova l’apparecchio.
• In ambien troppo piccoli, in caso di fuga si può formare una miscela inammabile
d’aria e gas.
ATTENZIONE! Non danneggiare il circuito refrigerante.
ATTENZIONE! Non danneggiare le pare interne o esterne dell’apparecchio: il
circuito del uido refrigerante potrebbe danneggiarsi. In caso di pare danneggiate
non avviare l’apparecchio e rivolgersi ad un centro assistenza.
ATTENZIONE! Al ne di ridurre i rischi connessi all’inammabilita’, l’installazione di
questo apparecchio non deve essere eeuata se non da personale adeguatamente
qualicato.
ATTENZIONE!


5.2 UTILIZZO
L’APPARECCHIO DEVE ESSERE ESCLUSIVAMENTE USATO PER L’ESPOSIZIONE E VENDITA DI BIBITE


Il produore non risponde dei danni provoca a persone, cose o all’apparecchio stesso dovu all’esposizione
di prodo diversi da quanto sopra specicato.
ATTENZIONE! Non ulizzare apparecchi elerici all’interno degli scompar
dell’apparecchio per la conservazione dei cibi congela se ques non sono del po
raccomandato dal costruore.
ATTENZIONE! Non usare disposivi meccanici o altri mezzi per accellerare il processo
di sbrinamento diversi da quelli racccomanda dal costruore.
ATTENZIONE! Mantenere libere da ostruzioni le aperture di venlazione nell’involucro
dell’apparecchio o nella struura da incasso.
ATTENZIONE! Non conservare sostanze esplosive, quali contenitori soo pressione
con propellente inammabile, in questo apparecchio.dell’apparecchio o nella
struura da incasso.

-10-
5.3 INDICAZIONI DI SICUREZZA


Conservate sempre il libreo d’istruzione e in caso di vendita dell’apparecchio consegnatelo
al nuovo proprietario.
Questo apparecchio è molto pericoloso se lasciato esposto alla pioggia, ai temporali ed
alle intemperie con il cavo di alimentazione inserito alla presa di corrente.
I bambini devono essere sorveglia per asssicurarsi che non giochino con l’apparecchio.
L’ apparecchio non e’ desnato ad essere ulizzato da persone (bambini compresi)
le cui capacita’ siche, sensoriali o mentali siano ridoe, oppure con mancanza
di esperienza o di conoscenza a meno che esse non abbiano potuto beneciare,
araverso l’intermediazione di una persona responsabile della loro sicurezza, di
una sorveglianza o di istruzioni riguardan l’apparecchio. i bambini devono essere
sorveglia in modo che non giochino con l’apparecchio.
Non toccate né manovrate mai l’apparecchio a piedi nudi o con le mani e i piedi bagna.
Gli elemen dell’imballo quali sacche di plasca, polisrolo, fascee plasche, non
devono essere lascia alla portata dei bambini in quanto potenziali fon di pericolo.
Non permeete che i bambini giochino con l’apparecchio es. sedendosi nei cestelli o
dondolandosi o aggrappandosi ai coperchio, il conservatore potrebbe ribaltarsi, oppure
potrebbero cadere eventuali ogge pos sulla sua sommità.
Dopo aver installato l’apparecchio assicuratevi che non poggi sul cavo d’alimentazione.
Per staccare l’apparecchio dalla rete di alimentazione estraete la spina.
Non rate il cavo di alimentazione di quest’ulma.
Con circuito refrigerante danneggiato è necessario assolutamente spegnere le luci.
Non conservare sostanze esplosive, quali contenitori soo pressione con propellente
inammabile, in questo apparecchio.
Non collegare l’apparecchio se è danneggiato.
In caso di dubbi, contaare il servizio di assistenza o il rivenditore.
Se il cavo di alimentazione è danneggiato, non ulizzare l’apparecchio e tentarne la
riparazione: esso deve essere sostuito dal costruore o dal suo servizio assistenza.
Par eleriche possono essere sostuite solo da personale qualicato.

-11-
6. INSTALLAZIONE
6.1 STOCCAGGIO E DISIMBALLO
Durante le operazioni di scarico e movimentazione, evitare di inclinare la macchina e di
fare brusche manovre.
ATTENZIONE! Ulizzare guan protevi durante le operazioni di disimballaggio
e installazione.
L’unità viene spedita ancorata su base in legno e protea da montan angolari e da involucro in nylon.
Tenere gli imballaggi lontano dai bambini.
Per ogni movimentazione successiva della vetrina è consigliato l’ulizzo della pedana in legno. Togliere con cura l’imballo,
facendo aenzione a non danneggiare i vari componen e a non geare quelli che vi serviranno per il montaggio.
La movimentazione va eeuata esclusivamente mediante carrello elevatore di potenza adeguata al peso
dell’apparecchio; durante tale operazione l’apparecchio deve essere posizionato sul pallet fornito in dotazione.
È da evitare in maniera assoluta il posizionamento dell’apparecchio orizzontalmente, o su un anco o capovolto.
Il frigorifero deve rimanere vercale.
    


   


POLISTIROLO
GABBIA IMBALLO IN LEGNO
BASE IN LEGNO
RIVESTOMENTO IN NYLON


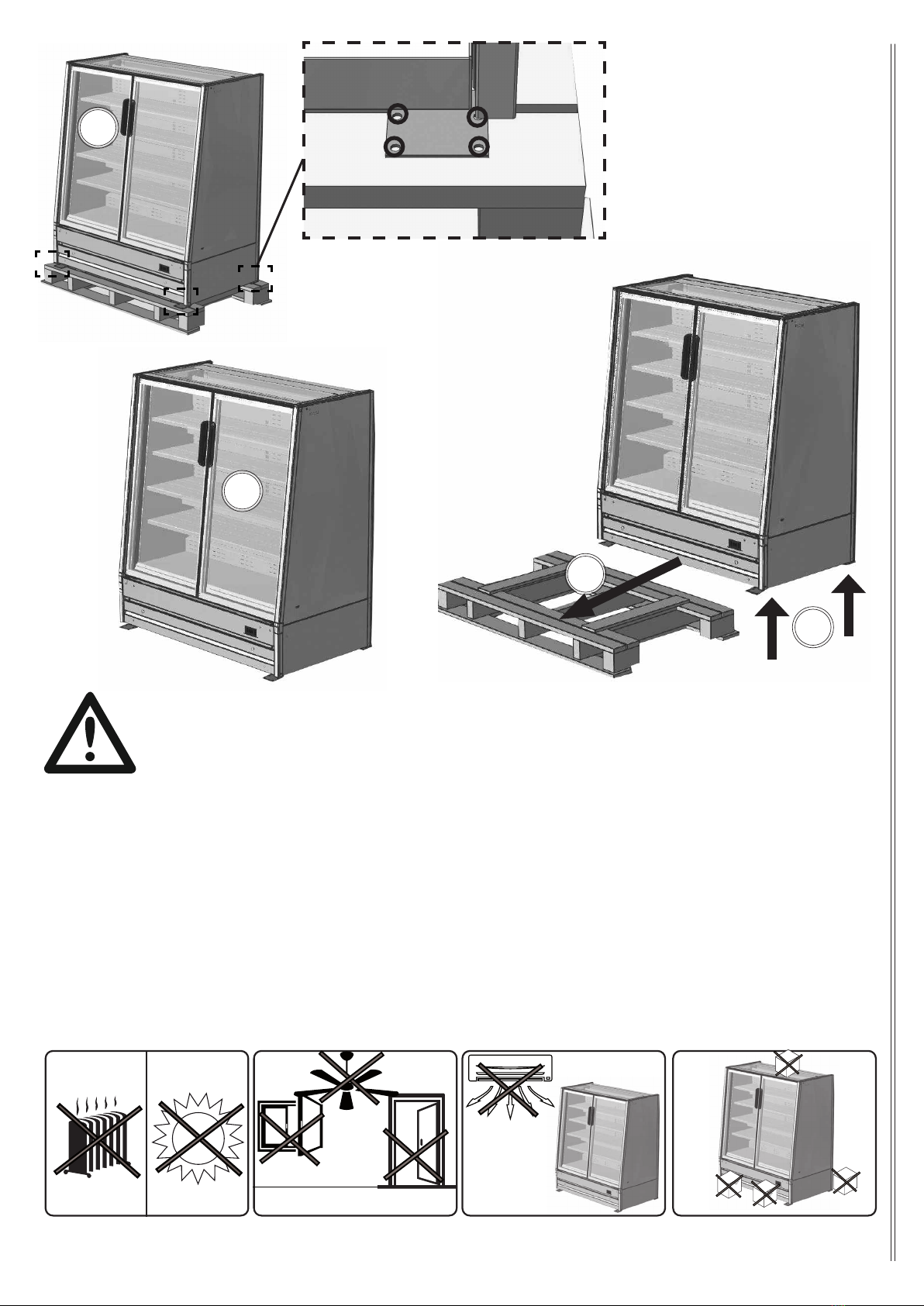

1. Svitare le vi e rimuovere la gabbia in legno.
2. Rimuovere la copertura di plasca.
3. Svitare le 8 vi dal basamento in legno.
4. Ulizzando i carrelli elevatori sollevare il banco.
5. Rimuovere il basamento in legno.
6. Posizionare il banco regolando i piedini.
1
2

-12-
3
5
4
6



6.2 SCELTA DEL LUOGO DI POSIZIONAMENTO
Per garanre un esercizio senza guas del banco frigorifero, osservare assolutamente i seguen pun:
• Non posizionare il banco refrigerato all’aperto.
• Non posizionare il banco refrigerato in prossimità di sorgen termiche ad es. termosifoni.
• Evitare irradiazione solari diree (ad es. araverso nestre).
• Non esporre il banco refrigerato alle corren d’aria di venlatori o di porte aperte.
• Fare aenzione all’aria di scarico degli impian di condizionamento/venlazione.
• Non chiudere la zona inferiore del banco refrigerato con ogge, ad es. scatole di cartone.
• È indispensabile che il gruppo condensatore sia in condizione di libero scambio d’aria; pertanto le griglie di
aerazione non devono essere ostruite da scatole o altro e la distanza dal muro deve essere almeno di 
Air-Condion
               


-13-
6.3 CONSIGLI PER IL RISPARMIO ENERGETICO
Per oenere un risparmio energeco seguire i consigli qui soo riporta:
• Installare l’apparecchio in un locale asciuo e ben venlato, lontano da fon di calore (radiatore, piano di
coura e così via) e in una posizione non esposta direamente alla luce del sole.
• Per garanre un’adeguata venlazione, seguire le istruzioni di installazione. Una venlazione insuciente
sul retro dell’apparecchio provoca un aumento del consumo energeco e una riduzione dell’ecienza del
rareddamento.
• Le temperature interne dell’apparecchio dipendono dalla temperatura ambiente, dalla frequenza di
apertura delle porte e dal punto in cui viene collocato l’apparecchio. Ques faori devono essere presi in
considerazione quando si imposta il termostato. Ridurre allo streo necessario l’apertura delle porte.
• Fare rareddare alimen bevande calde prima di introdurli nell’apparecchio.
• Il posizionamento dei ripiani nel frigorifero non ha eeo sull’ulizzo eciente dell’energia.
• Il sistema di illuminazione all’interno del comparto frigorifero ulizza una luce LED, che garansce al
contempo un’illuminazione più ecace e un ridoo consumo energeco.
6.4 POSIZIONAMENTO
L’apparecchiatura è allesta con piedini regolabili per la stabilizzazione a pavimento.
È 

6.5 APERTURA PORTA


Per un correo funzionamento della barra di torsione e
per evitare eventuali cedimen della porta o della cerniera
occorre non forzare l’apertura della porta stessa per un angolo
superiore ai 100°.
MAX
100°

-14-
6.6 GRIGLIA ANTERIORE
Dopo aver posizionato il banco, avvitare la griglia anteriore con le vi che trovate in
dotazione all’interno del banco.
6.7 CARICAMENTO
È fondamentale non superare i limi di carico indica al ne di non alterare la circolazione correa
di aria ed evitare così una temperatura del prodoo più elevata.
EVITARE:
• Che il prodoo ivi collocato ostruisca
completamente lo spazio predisposto.
• Di lasciare ripiani vuo, per non creare
turbolenze dannose al usso regolare di aria
refrigerata e per non consumare inulmente
energia.
     


4 cm
L’APPARECCHIO È DESTINATO ALLA SOLA CONSERVAZIONE DI PRODOTTI PRECON


-15-

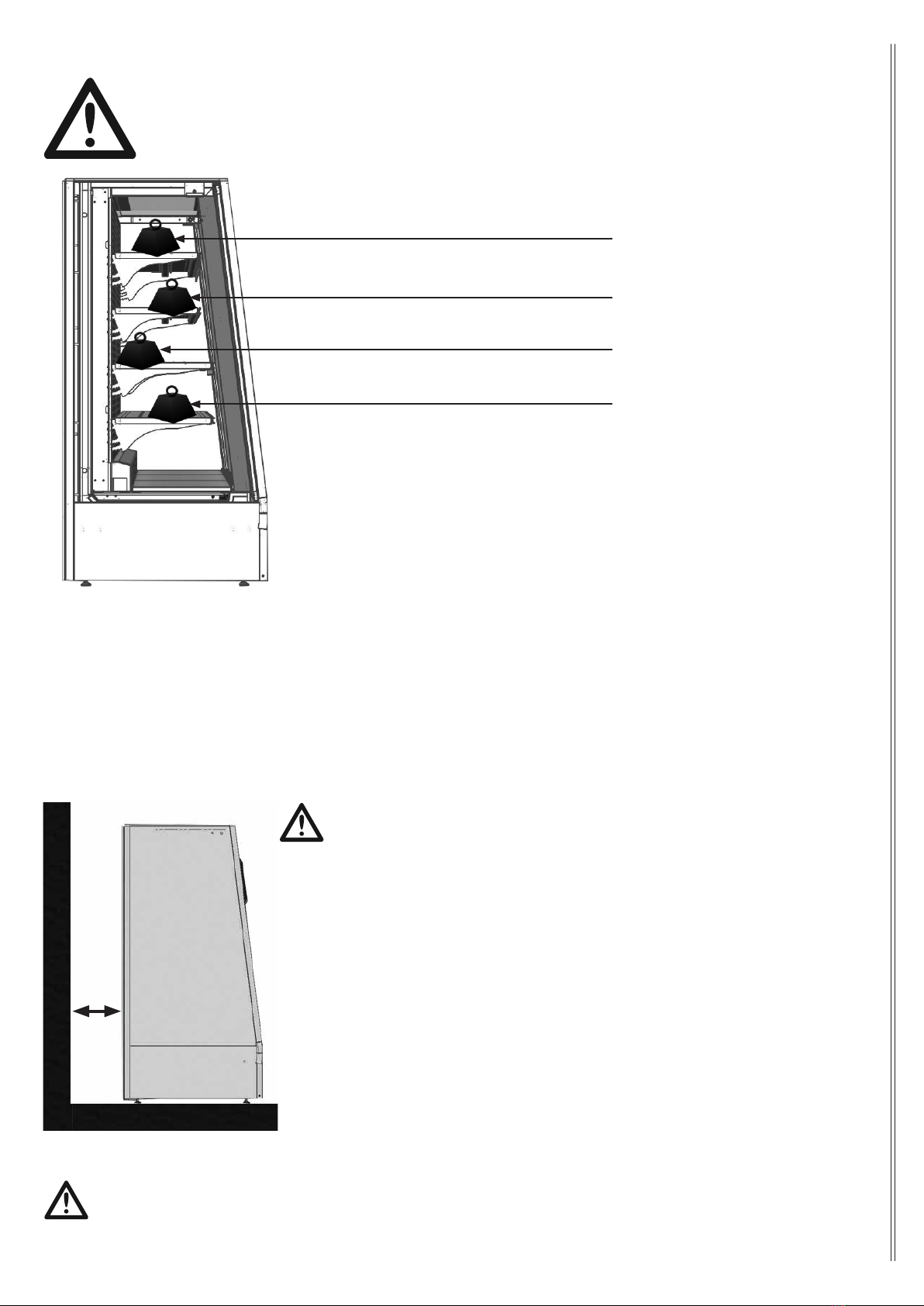

6.8 CARICO MAX SU RIPIANI

È assolutamente necessario rispeare i carichi max indica (Kg) per ciascun ripiano onde evitare
la deformazione o roura.
150 Kg / SQM
150 Kg / SQM
150 Kg / SQM
150 Kg / SQM
6.9 ULTERIORI INFORMAZIONI
Dopo aver tolto l’imballo procedere ad una pulizia accurata di tuo il banco, ulizzando acqua epida e sapone neutro al
5% ed asciugandolo poi con un panno morbido; per le par in vetro usare unicamente prodo specici evitando l’uso di
acqua che può depositare sul vetro residui di calcare.
10
E’ fondamentale rispeare le distanze indicate (cm) per una correa
installazione dell’apparecchio.
Le aperture di venlazione non vanno ostruite per consenre il correo
funzionamento dell’apparecchio e per ragioni di sicurezza.
• L’apparecchio va sistemato in piano lontano da fon di calore (radiatori,
stufe etc.), non esposto ai raggi del sole.
• E’ necessario che il gruppo condensatore sia in condizione di libero scambio
d’aria, pertanto le zone di aerazione non devono essere ostruite da scatole
o altro.
• Installare e posizionare l’apparecchio in modo che la spina di alimentazione
sia facilmente accessibile.
• L’apparecchio non è idoneo a sopportare rovesciamen di liquido sulla
sommità dello stesso.
• Per questo non appoggiare o collocare contenitori di liquidi immediatamente
al di sopra del banco frigorifero.
L’ APPARECCHIO NON E’ IDONEO PER L’ INSTALLAZIONE IN AMBIENTI CON PERICOLO DI INCENDIO O DI

Le condizioni ambientali esterne per un regolare funzionamento dell’apparecchio sono specicate sulla


-16-
6.10 MESSA IN SERVIZIO
Se il banco refrigerato è stato fortemente inclinato a causa del posizionamento o dei montaggio accessori,
aendere minimo 3 ore prima della messa in funzione in modo da permeere all’olio lubricante di raccogliersi
nel compressore. Se questa prescrizione non viene osservata, la macchina frigorifera a compressione può essere
danneggiata irreparabilmente.
Accertarsi che la tensione indicata sulla targhea da tecnici corrisponda a quella di rete.
LA LINEA DI ALIMENTAZIONE ELETTRICA A CUI SARA’ ALLACCIATO IL FRIGORIFERO DEVE ESSERE
             

.


Il cavo deve essere ben teso, in posizione riparata da eventuali ur, non deve essere in prossimità
di liquidi o acqua e a fon di calore, non deve essere danneggiato.
In caso di roura del cavo di alimentazione del banco, esso deve essere sostuito dal costruore
oppure da un ente da esso preposto.
L’installazione deve essere essere eeuata secondo disposizioni del costruore, da personale
qualicato e in conformità alle vigen normave eleriche dei paesi di desnazione del mobile.
Un’errata installazione può causare danni a persone, animali o cose, nei confron del quale il
costruore non ha nessuna responsabilità.


7. MANUTENZIONE
OPERAZIONE FREQUENZA
MANUTENZIONE
ORDINARIA /
STRAORDINARIA
PERSONALE
AUTORIZZATO
Pulizia delle superci esterne In funzione dell’uso Ordinaria Ulizzatore
Pulizia delle par interne accessibili (no uso utensili) In funzione dell’uso Ordinaria Ulizzatore
Controllo cavo di alimentazione, spine e/o prese eleriche Semestrale Ordinaria Ulizzatore
Controllo integrità guarnizioni di tenuta Semestrale Ordinaria Ulizzatore
Controllare il buono stato delle targhe avvertenze Semestrale Ordinaria Ulizzatore
Pulizia vaschea raccolta acqua In funzione dell’uso Ordinaria Assistenza tecnica
Controllo integrità tubazioni impianto frigo Semestrale Ordinaria Assistenza tecnica
Ispezione dei cavi e connessioni interne di potenza Semestrale Ordinaria Assistenza tecnica
Sostuzione lampade led - Straordinaria Assistenza tecnica
Sostuzione del cavo di alimentazione - Straordinaria Assistenza tecnica
Sostuzione pannello di controllo (centralina eleronica) - Straordinaria Assistenza tecnica
ATTENZIONE! Qualsiasi intervento eeuato sull’apparecchio da parte dell’utente richiede assolutamente il
distacco della spina dalla presa di corrente.
ATTENZIONE! Ulizzare scarpe e guan protevi durante le operazioni di manutenzione.
Il Responsabile dell’apparecchio ha il dovere di controllare e rispeare le cadenze della manutenzione nella
tabella sooindicata.
Q


-17-

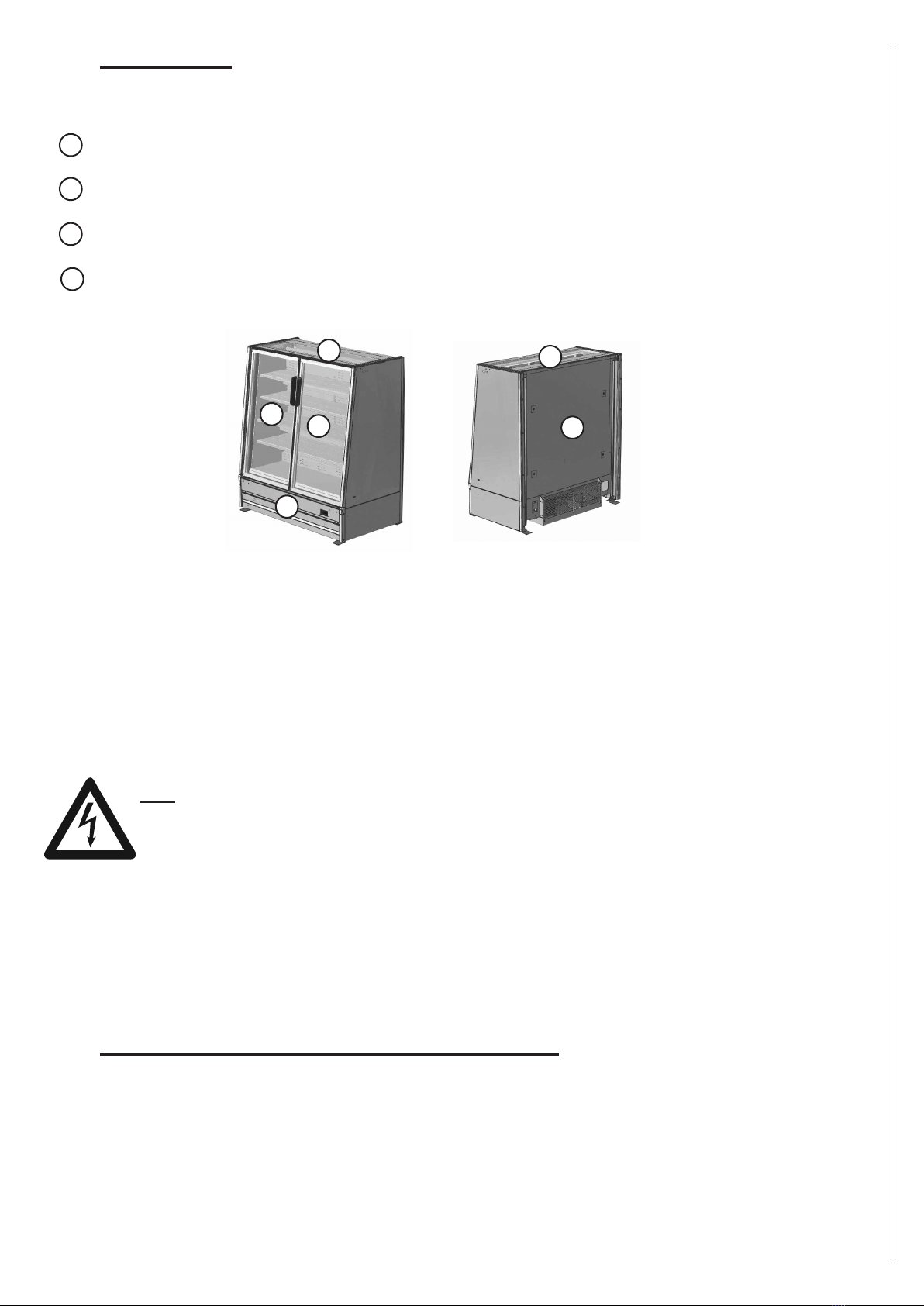

8. PULIZIA
8.1 PULIZIA ESTERNA
Per una buona conservazione delle superci dell'apparecchio 
MOBILE ESTERNO: Quando è necessario pulire delicatamente il mobile esterno usare un panno morbido
imbevuto di soluzione di acqua e detersivo neutro.
SUPERFICI IN ACCIAIO INOSSIDABILE: Lavare con acqua epida e saponi neutri ed asciugare con panno
morbido; evitare pagliee o lana di acciaio che possono deteriorare le superci.
SUPERFICIIN MATERIALE PLASTICO:Lavare con acqua e saponi neutri, sciacquare ed asciugare con panno morbido;
evitare assolutamente l'uso di alcool, acetone e solven che deteriorano permanentemente le superci.
SUPERFICI IN VETRO: Usare unicamente prodo specici per la pulizia dei vetri. Non è consigliabile usare
acqua in quanto può depositare calcare sulla supercie del vetro.
1
2
3
4
4
4
44
1
1
8.2 PULIZIA INTERNA
Per le operazioni di pulizia della vasca interna procedere come segue:
1. Togliere il prodoo dall’interno della vasca.
2. Staccare la spina di alimentazione.
3. Prima di cominciare l’operazione aspeare che la temperatura in vasca sia uguale a quella esterna.
4. Lavare accuratamente l’interno vasca con sapone neutro, senza usare grosse quantà di acqua che potrebbero
compromeere la funzionalità delle motoventole sosstostan.
5. Sciacquare e sciugare con cura.
6. Riavare l’ apparecchio ed aspeare che vada in temperatura prima di riempirlo nuovamente.
Non


9. SPEGNIMENTO PROLUNGATO
Se la macchina rimane inava per lunghi periodi di tempo occorre eeuare le seguen operazioni preliminari:
• Togliere la spina dalla presa di corrente;
• Pulire bene ed asciugare l’apparecchio;
• Coprire l’apparecchio con un telo posizionandolo in un luogo asciuo e riparato.

-18-
10. REGOLAZIONE TEMPERATURA E COMANDI
Questo apparecchio frigorifero è equipaggiato di una centralina eleronica per il mantenimento automaco della
temperatura all’interno della vasca. 
Soltanto nel caso in cui la temperatura media interna risul non soddisfacente, si può agire come segue:
La centralina è tarata in fabbrica e non deve essere toccata dall’ulizzatore.
Soltanto nel caso in cui la temperatura media interna risul non soddisfacente, si può agire come segue:
• Set  per visualizzare il valore del set point impostato.
• () ()per incrementare o decrementare il valore del setpointimpostato.
• Set per memorizzare il valore del set point impostato.
1. Interruore luci
2. Pulsante di sbrinamento automaco
3. Pulsante per visualizzare la temperatura di lavoro
4. Pulsante per decrementare la temperatura
5. Pulsante per incrementare la temperatura
LED MODO SIGNIFICATO
Acceso Compressore avo
Lampeggiante Ritardo contro partenze ravvicinate
Acceso Sbrinamento in corso
Lampeggiante Sgocciolamento in corso
Acceso Ventole ave
Lampeggiante Ritardo accensione ventole in corso
Acceso Si è vericato allarme di temperatura
Acceso Ciclo connuo in corso
LED MODO SIGNIFICATO
Acceso Energy saving in corso
Acceso Luce accesa
Acceso Ausiliario avo
Acceso Unità di misura
Lampeggiante Programmazione
ECO Acceso Energy saving in corso
°C
1
2
3
4
5
11. SMARTIMENTO MATERIALI ESAUSTI
AVVERTENZEPERIL CORRETTO SMALTIMENTODEL PRODOTTOAI SENSIDELLADIRETTIVAEUROPEA2002/96/EC
Alla ne della sua vita ule il prodoo non deve essere smalto insieme ai riu urbani.
Può essere consegnato presso gli apposi centri di raccolta dierenziata predispos dalle amministrazioni comunali,
oppure presso i rivenditori che forniscono questo servizio.
Smalre separatamente un elerodomesco consente di evitare possibili conseguenze negave per l'ambiente e
per la salute derivan da un suo smalmento inadeguato e permee di recuperare i materiali di cui è composto al
ne di oenere un importante risparmio di energia e di risorse.Per rimarcare l'obbligo di smalre separatamente
gli elerodomesci, sul prodoo è riportato il marchio del contenitore di spazzatura mobile barrato.
Il simbolo sul prodoo o sulla confezione indica che il prodoo non deve essere considerato come un
normale ri uto domesco, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio
di apparecchiature eleriche ed eleroniche. Provvedendo a smalre questo prodoo in modo
appropriato, si contribuisce a evitare potenziali conseguenze negave, che potrebbero derivare da
uno smalmento inadeguato del prodoo.
Per informazioni più deagliate sul riciclaggio di questo prodoo, contaare l’ucio comunale, il
servizio locale di smalmento ri u o il negozio in cui è stato acquistato il prodoo.

-19-
12. INCONVENIENTI E SOLUZIONI
Gli inconvenien di funzionamento che si riscontrano negli apparecchi frigoriferi sono dovu, nella maggioranza
dei casi ad installazione elerica difeosa.
Si traa quindi di cause che possono essere facilmente eliminate sul posto.
L’APPARECCHIO NON FUNZIONA
CAUSA SOLUZIONE PERSONALE AUTORIZZATO
Controllare che non manchi corrente Inserire la spina Ulizzatore
Controllare che la spina sia correamente inserita Inserire correamente la spina Ulizzatore
Controllare che il cavo di alimentazione non sia roo Sostuire il cavo spina Assistenza tecnica



LA TEMPERATURA INTERNA NON È SUFFICIENTEMENTE BASSA
CAUSA SOLUZIONE PERSONALE AUTORIZZATO
Controllare la perfea chisura della porta Chiudere corretamente Ulizzatore
Controllare che il caricamento dell’apparecchio sia correo Caricare il prodoo correamente Ulizzatore
Controllare che l’apparecchio non si trovi vicino a fonte di calore Posizionare correamente
l’apparecchio Ulizzatore
Controllare che non vi sia un eccessivo di ghiaccio sull’evaporatore Sbrinare l’apparecchio Ulizzatore
Controllare l’impostazione della temperatura Impostare la temperatura correa Assistenza tecnica


L’APPARECCHIO È RUMOROSO
CAUSA SOLUZIONE PERSONALE AUTORIZZATO
Controllare che tue le vi e bulloni siano ben serra Avvitare le vi Ulizzatore
Cotrollare che l’apparecchio sia ben livellato Posizinare correamente
l’apparecchio Ulizzatore
Controllare che qualche tubo o pala dei venlatori non siano in
contao con altre par dell’apparecchio
Spegnere il banco e distaccare i
parcolari che sono a contao;
in caso il problema connui
contaare il servizio assistenza.
Assistenza tecnica

L'apparecchio conene olio, gas refrigerante inammabile, par in plasca, par metalliche e vetro.
ATTENZIONE!
L’isolamento poliuretanico ulizza come espandente CICLOPENTANO, una sostanza senza ee
sull'ambiente, ma inammabile.
Per garanre la massima cura per gli aspe ambientali all'ao della demolizione si raccomanda di
non abbandonare mai l'apparecchio nell'ambiente.
Non geate l'imballo dell'apparecchio nella spazzatura bensì selezionate i vari materiali quali:
polisrolo,cartone,sacchi di plasca.
La demolizione dell'apparecchio ed il recupero dei materiali componen deve avvenire nel rispeo
delle locali normave vigen in materia.

-20-
13. SCHEMA ELETTRICO
13.1 LEGENDA SCHEMA ELETTRICO
REF DISPOSITIVO
CE
CO Compressore
CS Cavo spina
LDV Lampada led interno vasca
LPS Alimentatore switching
MC Motoventola condensatore
MI Motoventola interna
MVE
OUT-AL Uscita allarme (Max 7A)
PBD Sonda evaporatore
PBT Sonda temperatura
RC Relè compressore
13.2 SCHEMA ELETTRICO MAMBO NEXT 125

-21-
1.3 SCHEMA ELETTRICO MAMBO NEXT 188
13.4 SCHEMA ELETTRICO MAMBO NEXT 250
