UY10001
10 IN 1 MULTI-GAME TABLE
Table Multi-Jeux 10 en 1

Before You Start
WARNING:
CHOKING HAZARD
-Small parts.
Not for children under 3 years.
0-3
Please read all instructions carefully and keep it for future reference.
EN
The product must be installed and used under the supervision of an adult.
Read through each step carefully and follow the proper order.
Remove all packaging, separate and count all parts and hardware.
Please ensure that all parts are correctly installed, incorrect installation can lead to a
danger.
We recommend that, where possible, all items are assembled near the area in which
they will be placed in use, to avoid moving the product unnecessarily once assembled.
Ensure a secure surface during installation, and place the product always on a flat,
steady and stable surface.
General Warnings
Attention: Children should use this product under the parental supervision.
Danger: Keep all small parts and packaging materials for this product away from babies
and children, otherwise they may pose a choking hazard.
Warning
Attention : Les enfants doivent utiliser ce produit sous la surveillance de leurs parents.
Danger : Gardez toutes les petites pièces et les matériaux d’emballage de ce produit hors
de la portée des bébés et des enfants pour éviter un risque d’étouffement.
Avant de Commencer
Veuillez lire attentivement toutes les instructions et les conserver pour la référence ultérieure.
0-3
AVERTISSEMENT :
RISQUE D’ÉTOUFFEMENT
– Les petites pièces.
Ne convient pas aux enfants de
moins de 3 ans.
Le produit doit être installé et utilisé sous la surveillance d’un adulte.
Lisez attentivement chaque étape et suivez l’ordre correct.
Retirez tous les emballages, séparez et comptez toutes les pièces et le matériel.
Veuillez vous assurer que toutes les pièces soient correctement installées, une
installation incorrecte peut entraîner un danger.
Nous recommandons que, dans la mesure du possible, tous les articles soient
assemblés à proximité de la zone dans laquelle ils seront utilisés, afin d’éviter de
déplacer inutilement le produit une fois assemblé.
Assurez-vous que la surface soit solide pendant l’assemblage et placez toujours le
produit sur une surface plane et stable.
FR
Avertissements Généraux
Avertissements
02 03

EN
EN
04 05
IMPORTANT!
PARTS LIST / LISTE DES PIÈCES
WARNING: Choking Hazard--Toy contains small balls
and/or small parts. Not for children under 3 years.
FR
FR
AVERTISSEMENT : Risque d'étouffement - Le jouet
contient de petites balles et/ou de petites pièces. Pas pour
les enfants de moins de 3 ans.
SIDE
TABLIER LATÉRAL TABLIER D'EXTRÉMITÉ TERRAIN DE JEU DE
FOOTBALL
SUPPORT
APRON
x2
END APRON
x2
SOCCER PLAYFIELD
x1
SUPPORT BRACE
x2
SUPPORT BRACE
TERRAIN DE JEU TT/HOCKEY
VIS DE TÊTE DE
RONDELLE 3.5x12MM
NIVELEUR DE PIED
CARTE À JOUER
POIGNÉE DE MAIN EMBOUT PARE-CHOCS EN
CAOUTCHOUC
ARMOIRE POUR BILLARD
JOUEUR NOIR JOUEUR IVOIRE PAGAIE DE TENNIS
DE TABLE
TIGE DE JOUEUR 3 TROUS TIGE DE JOUEUR
2 TROUS
TIGE DE JOUEUR
5 TROUS
VIS DE TÊTE DE
RONDELLE 3.5x35MM
BOULON 4x20MM ÉCROU
SUPPORT BOULON M6X28MM RONDELLE M6
x2
TT/HOCKE Y PLAYFIELD
x1
M6X28MM BOLT
x16
M6 WASHER
x16
3.5x12MM WASHER
HEAD SCREW
x16
3.5x35MM WASHER
HEAD SCREW
x12
4x20MM BOLT
x26
NUT
x26
1 2 3 4
5 6 7 8
9 10 11 12
Please Keep Your Instructions. Before attempting assembly, please read
through this instruction book to familiarize yourself with all the parts and
assembly steps. We recommend that two adults assemble this game. Please
refer to the Parts List below and be sure that all parts have been included.
IMPORTANT!
Veuillez Conserver Vos Instructions. Avant de tenter l'assemblage, veuillez lire
ce manuel d'instructions pour vous familiariser avec toutes les pièces et les
étapes d'assemblage. Nous recommandons que deux adultes assemblent ce
jeu. Veuillez vous référer à la Liste des Pièces ci-dessous et assurez-vous
que toutes les pièces ont été incluses.
x2
LEG LEVELER
x4
3HOLES PLAYER ROD
x4
2HOLES PLAYER ROD 5 HOLES PLAYER ROD
x2
PLAYING CARD
x1
PLAYER BLACK
x13
PLAYER IVORY
x13
TABLETENNIS PADDLE
x2
13 14 15 16
17 18 19 20
HAND GRIP
x8
END CAP
x8
RUBBER BUMPER
x16
CABINET FOR BILLIARD
x1
21 22 23 24

06 07
EN
FR
LEFT LEG
PIED GAUCHE
BALLONS DE BILLARD
POUSSEUR DE HOCKEY
ÉCHECS BACKGAMMON DAMES BOWLING
RONDELLE DE HOCKEY TAMPONS EN FEUTRE FILET & POTEAU
BAGUETTE DE QUEUE CRAIE TRIANGLE
PIED DROIT BOÎTE DE BUT BALLON DE FOOTBALL
x2
RIGHT LEG
x2
GOAL BOX
x2
SOCCER BALL
x2
25 26 27 28
BILLIARD BALLS
x1
CUE STICK
x2
CHALK
x2
TRIANGLE
x1
29 30 31 32
HOCKEY PUSHER
x2
HOCKEY PUCK
x2
FELT PAD
x2
NET & POST SET
x1
CHESS
x1
BACKGAMMON
x1
CHECKERSBOWLING
x1
33 34 35 36
37 38 39 40
x2 x1
x1 x1
SAFETY LOCKMULTI-GAME
BOARD
SHUFFLE BALL
BOULE DE SHUFFLE
CLÉ ALLEN
BROSSE SERRURE DE SÉCURITÉ PLATEAU MULTI-JEUX
BRUSH
ALLEN KEY
x1
41 42 43 44
45
x1
ASSEMBLY INSTRUCTIONS:
We recommend that two adults work together to assemble this game.
1) Open the carton of your new table game near where you will play. Select a clear level
INSTRUCTIONS DE MONTAGE
Nous recommandons à deux adultes de travailler ensemble pour assembler ce jeu.
1) Ouvrez le carton de votre nouveau jeu de table près de l’endroit où vous allez jouer.
Sélectionnez un plancher de niveau clair. Ce jeu nécessite au moins deux adultes pour
assembler la table.
2) Retirez tout le contenu de l'intérieur du carton et vérifiez que vous avez toutes les
pièces répertoriées comme indiqué dans la liste des pièces. Nous vous suggérons d'utiliser
le carton inférieur comme une zone de travail plate propre pour protéger le jeu. Coupez
ou déchirez soigneusement les quatre coins du carton pour que le fond soit maintenant
votre zone de travail.
floor. This game requires at least two adults to assemble the table.
2) Remove all the contents from inside the carton and verify that you have all listed parts
as shown on the Parts List. We suggest that you use the bottom carton as a clean flat
working area to protect the game. Carefully cut or tear the four carton corners so that the
bottom is now your work area.

08 09

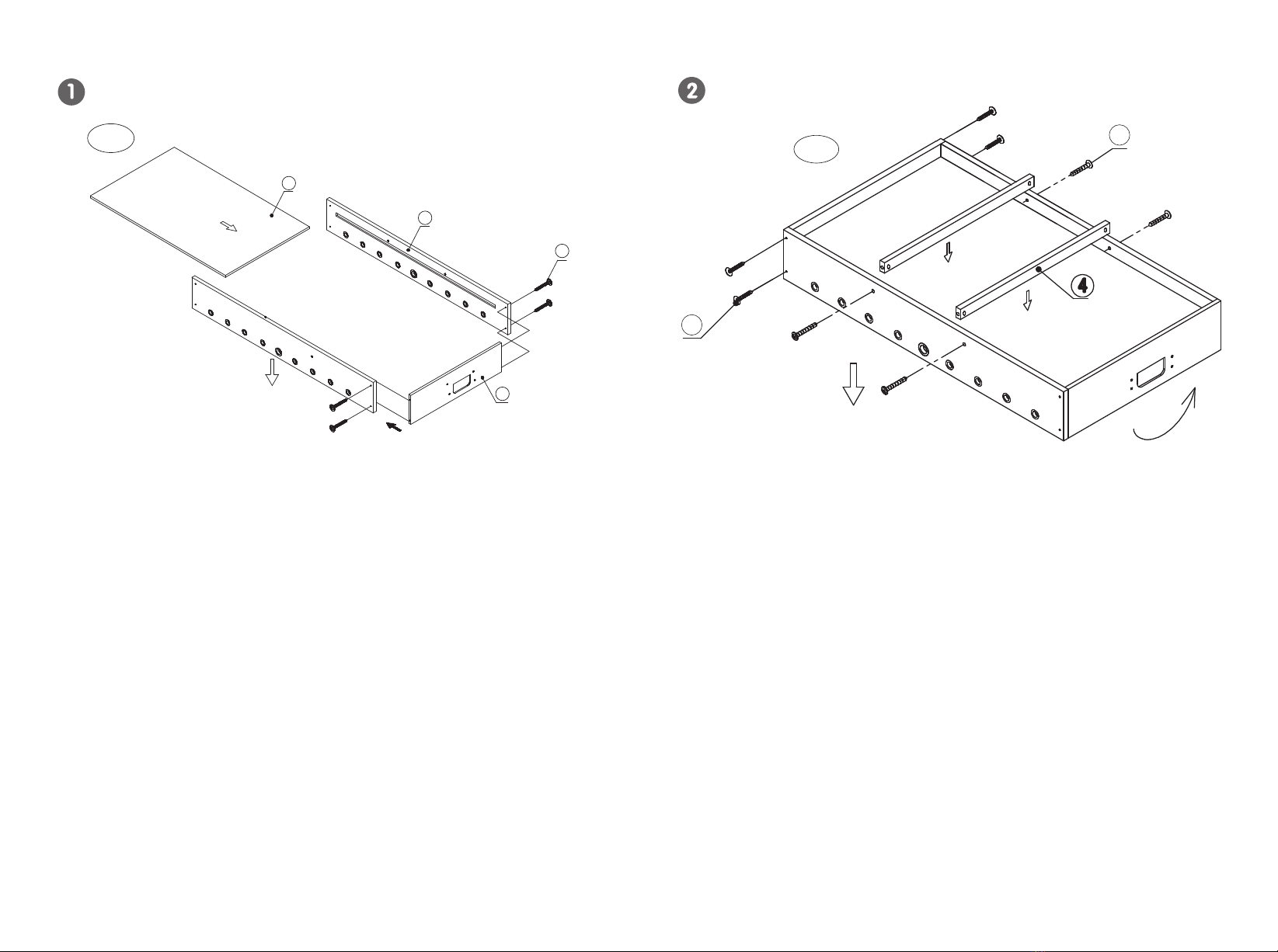

EN: 3) Attach one End Apron (#2) between the Side Aprons (#1) using two of Washer Head
Screws (#10) per Side. See FIG.1.
NOTE: Leave connections loose - Do not tighten screws securely at this time.
4) Slide the Playfield (#3) with graphics facing down as shown in FIG 1.If the field does not
slide smoothly, check to be sure you have not over tightened any screws or the Playfield is not
caught by the slot.
FR: 3) Fixez un tablier d'extrémité (#2) entre les tabliers latéraux (#1) à l'aide de deux vis de
tête de rondelle (#10) de chaque côté. Voir FIG.1.
REMARQUE : Laissez les connexions desserrées - Ne serrez pas les vis solidement pour le
moment.
4) Faites glisser le terrain de jeu (#3) avec les graphiques vers le bas, comme illustré à la FIG
1. Si le terrain ne glisse pas en douceur, vérifiez que vous n'avez pas trop serré les vis ou que
le terrain de jeu n'est pas coincé par la fente.
EN: 5) Repeat the step to attach the other End Apron to the Side Aprons (#1).
6) Place two Support Braces (#4) on Playfield (#3) as shown in FIG.2. Attach them using
two of Washer Head Screw (#10) per side. See FIG.2.
FR: 5) Répétez l'étape pour fixer l'autre tablier d'extrémité aux tabliers latéraux (#1).
6) Placez deux supports (#4) sur le terrain de jeu (#3) comme indiqué sur la FIG.2. Fixez-les à
l'aide de deux vis de tête de rondelle (#10) de chaque côté. Voir FIG.2.
C:\Users\Administrator\Desktop\SU M-4 8 2 4 -10 _ 9 2 .pn gC:\Users\Administrator\Desktop \SUM -48 2 4 -10 _91.png
C:\Users\Administrator\Desktop \SUM -48 2 4 -1 0 _ 90 .p n gC:\Users\Administrator\Desktop\SUM -48 2 4 -1 0 _ 89 .p n g
C:\Users\Administrator\Desktop \SU M-4 8 2 4 -10 _ 88.pngC:\Users\Administrator\Desktop\SU M -48 2 4 -10_87.png
C:\Users\Administrator\Desktop \SUM -48 2 4 -1 0_ 8 6 .p n gC:\Use rs\Adm inistrator\Desk top \SU M -48 2 4 -10 _ 8 5 .pn gC:\Users\Adminis trator\Desk top\S UM -48 2 4 -10 _ 8 4 .p ng
C:\Users\Administrator\Desktop \SUM -48 2 4 -1 0 _8 3 .p n gC:\Users\Administrator\Desk top \SU M-4 8 2 4 -10 _ 8 2 .pn gC:\Users\Administrator\Desk top \SU M -48 2 4 -10 _ 8 1 .pn g
C:\Users\Administrator\Desktop \SUM -48 2 4 -1 0 _8 0 .p n g
C:\Users\Administrator\Desktop \SU M-4 8 2 4 -10 _ 38.png
C:\Users\Administrator\Desktop \SU M-4 8 2 4 -10 _ 15.png
C:\Users\Administrator\Desktop \SUM -48 2 4 -10 _ 1 4 .pn gC:\Users\Adminis trator\Deskto p\SU M -48 2 4 -10 _ 1 3 .pn gC:\Users\Administrator\Desktop\SU M-4 8 24 -1 0 _1 2 .p ng
C:\Users\Administrator\Desktop \SUM -48 2 4 -1 0_ 1 1 .p n gC:\Users\Administrator\Desktop\SUM -48 2 4 -1 0_ 1 0 .p n gC:\Users\Administrator\Desk top \SU M-4 8 2 4 -10 _ 9 .pn g
C:\Users\Administrator\Desktop \SUM -48 2 4 -1 0_ 8 .p n gC:\Users\Administrator\Desk top \SU M-4 8 2 4 -10 _ 7 .pn gC:\Use rs\Adm inis trator\Desk top\S UM -48 2 4 -10 _ 6 .p ng
C:\Users\Administrator\Desktop \SUM -48 2 4 -10 _ 5 .pn gC:\Use r s \Ad min istr a tor \Des k top \SU M - 4 8 2 4 - 1 0 _ 4 .pn gC:\Users\Admin istr a tor \Des k top \SU M - 4 8 2 4 - 1 0 _ 3 .pn g
C:\Users\Admin istr a tor \Des k top \SU M - 4 8 2 4 - 1 0 _ 2 .p ng
3
1
10
2
FIG.1 FIG.2
10
10

10 11
EN: 9) Attach Goal Boxes (#27) to End Aprons using four of Washer Head Screws (#9) per
Goal Box . See FIG.4.
FR: 9) Fixez les boîtes de but (#27) aux tabliers d'extrémité à l'aide de quatre vis de tête de
rondelle (#9) par boîte de but. Voir FIG.4.
EN: 7)Attach the player rods (#14 - #16) into the side aprons
as shown in FIG.3. Attach rubber bumper (#23) to the player
rod, followed by the players (#18 & #19) and another
rubber bumper (#23). See FIG 3-1
8) Attach Players (#18 & #19) to the player rods using one
4x20Bolt(#11) and one Nut(12). See FIG 3-2
FR: 7) Fixez les tiges des joueurs (#14 - #16) dans les
tabliers latéraux comme illustré à la FIG.3. Fixez le
pare-chocs en caoutchouc (#23) à la tige du joueur, suivi
des joueurs (#18 et #19) et d'un autre pare-chocs en
caoutchouc (#23). Voir FIG 3-1
8) Fixez les joueurs (#18 & #19) aux tiges du joueur à l’aide
d’un boulon 4x20MM (#11) et d’un écrou (#12). Voir FIG 3-2
05
FIG.3
FIG.3-1 FIG.3-2
14
15 14
16
16
14
15
14
12
11
18 & 91
18 & 91
ORDER OF PLAYERS ORDRE DES JOUEURS
(Vue de dessus - Table à l'envers)
(Overhead View -
Table upside down)
IVORY / IVOIRE
BLACK / NOIR
14
15
14
16
16
14
15
14
9
27

12 13
EN: 10) Put Hand Grips (#21) and End Caps (#22) on the player rods in order. NOTE: To
make the Handles easier to attach, spray a little window cleaner on the rod ends prior to
installation and tap on gently with a hammer. See FIG.5.
FR: 10) Placez les poignées (#21) et les embouts (#22) sur les tiges du joueur dans l'ordre.
REMARQUE : Pour faciliter la fixation des poignées, vaporisez un peu de nettoyant pour
vitres sur les extrémités des tiges avant l'installation et tapotez doucement avec un marteau.
Voir FIG.5.
FR: 11) Fixez les pieds (#25 et #26) à l'armoire (#24) à l'aide de quatre boulons (#7) et de
quatre rondelles (#8) par pied. Voir FIG.6.
12) Fixez les deux supports de pied d'extrémité (#6) aux pieds à l'aide de quatre vis de tête de
rondelle (#9) par pied. Voir FIG.6.
13) Localisez le niveleur de pied (#13) et vissez-le dans chaque pied. Voir FIG.6.
EN: 11) Attach Legs (#25 & #26) to the
cabinet (#24) using four of Bolts (#7) and
four of Washers(#8) per Leg. See FIG.6.
12) Attach the two End Leg Braces (#6)
to the legs using four of Washer Head
Screws (#9) per Leg. See FIG.6.
13) Locate Leg Leveler(#13) And Screw
Into per Leg. See FIG.6.
21
22
#35
felt pad
#33
HOCKEY PUSHER
26
69
87
25
24
13
36
5 6
#35 Tampons en feutre
#33 Pousseur de hockey

14
Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
