D-Link DHP-W220AV User manual

MINI EXTENSOR WIRELESS N150 POWERLINE
AV 200MBPS
DHP-W220AV
QUICK
INSTALLATION
GUIDE
КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ
GUÍA DE INSTALACIÓN RÁPIDA
GUIA DE INSTALAÇÃO RÁPIDA
快速安裝指南
PETUNJUK PEMASANGAN CEPAT

DHP-W220AV
2
ENGLISH

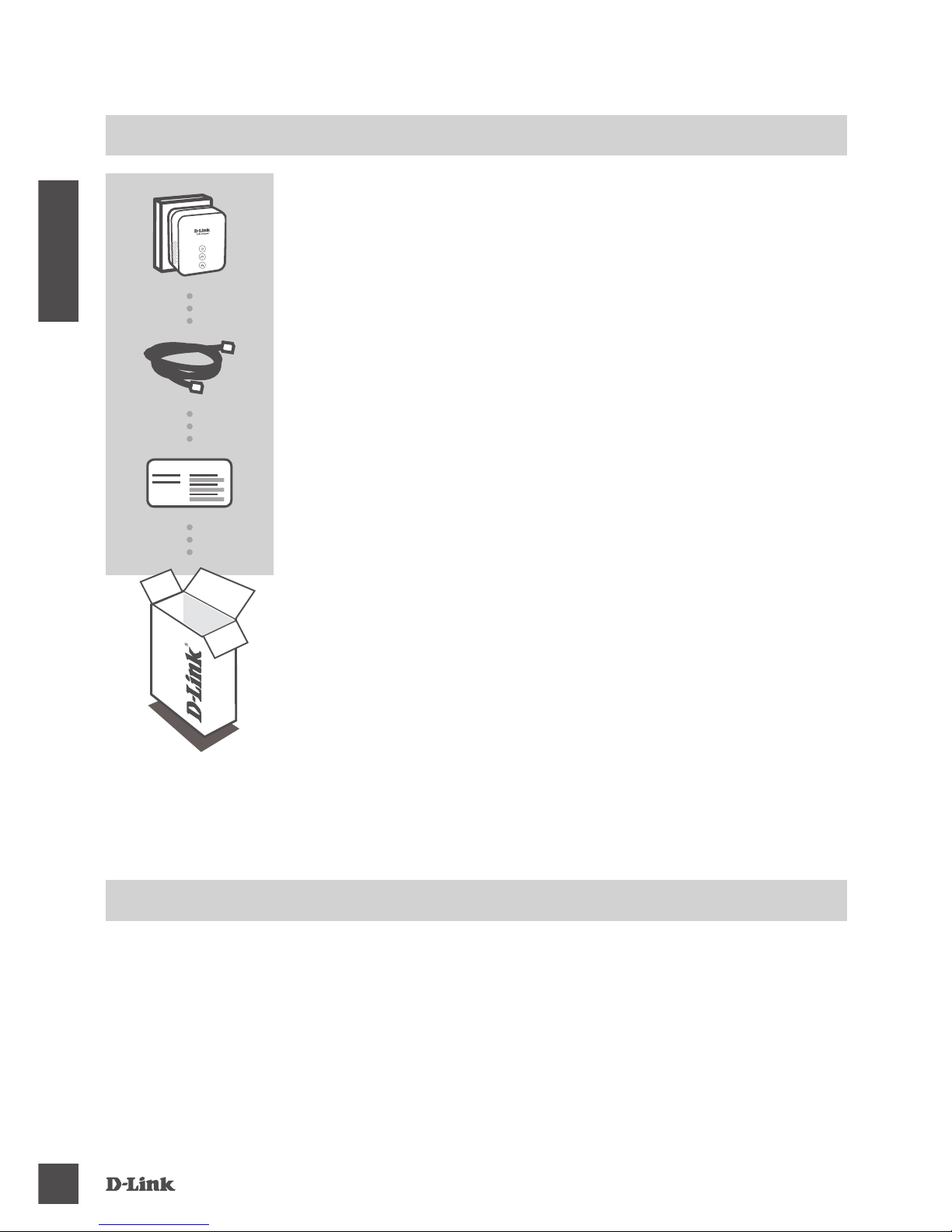

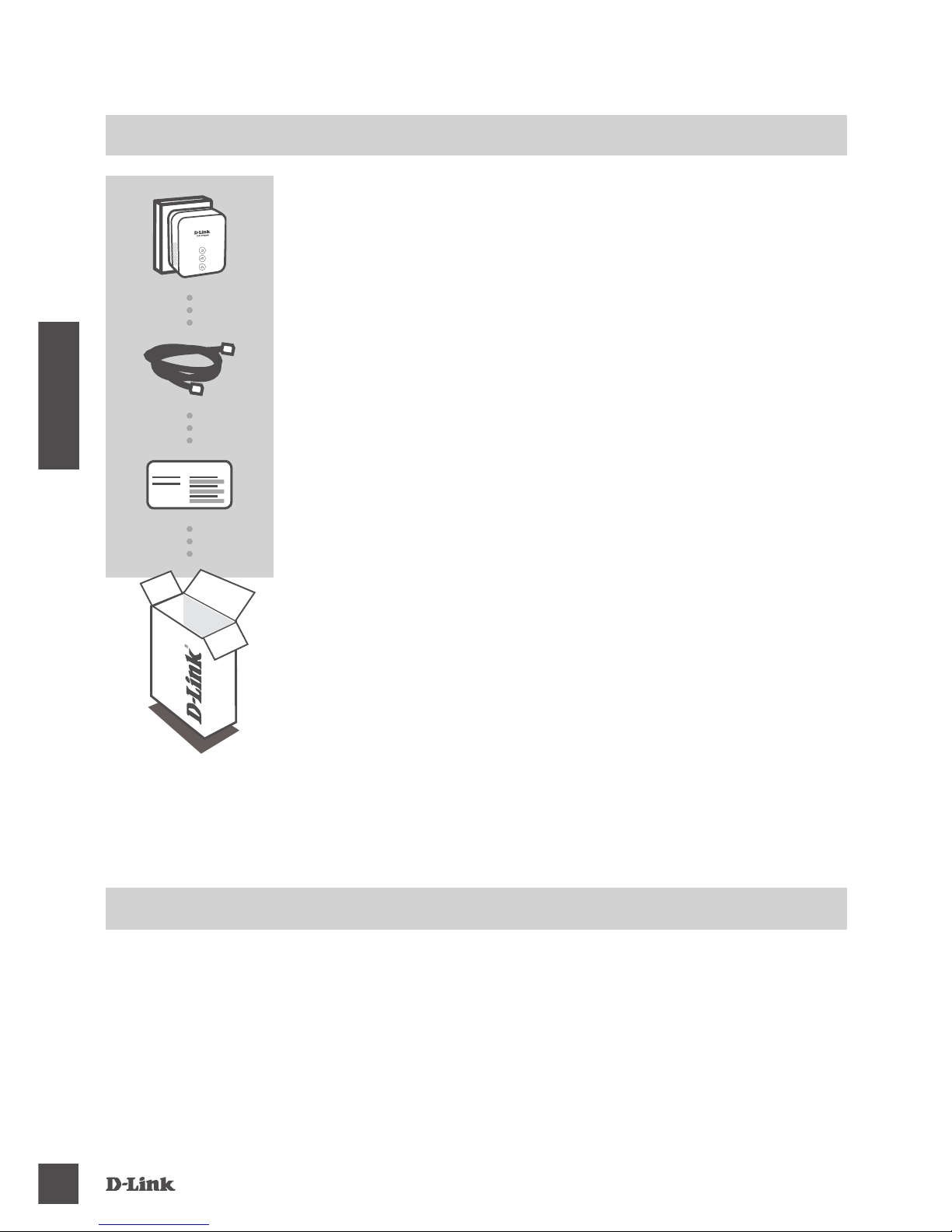

CONTENTS OF PACKAGING
MINI EXTENSOR WIRELESS N150 POWERLINE AV 200MBPS
DHP-W220AV
If any of these items are missing from your packaging, contact your
reseller.
CAT5 ETHERNET CABLE
WI-FI CONFIGURATION CARD
CONTAINS THE DEVICE'S DEFAULT WI-FI INFORMATION
• A broadband Internet connection
• An existing Powerline network
• Smartphone, tablet, or computer with Wi-Fi capability
• For access from a web browser:
• Internet Explorer 8, Firefox 12, Chrome 20, or Safari 4 or higher
SYSTEM REQUIREMENTS
Wi-Fi Conguration Note

DHP-W220AV 3
ENGLISH

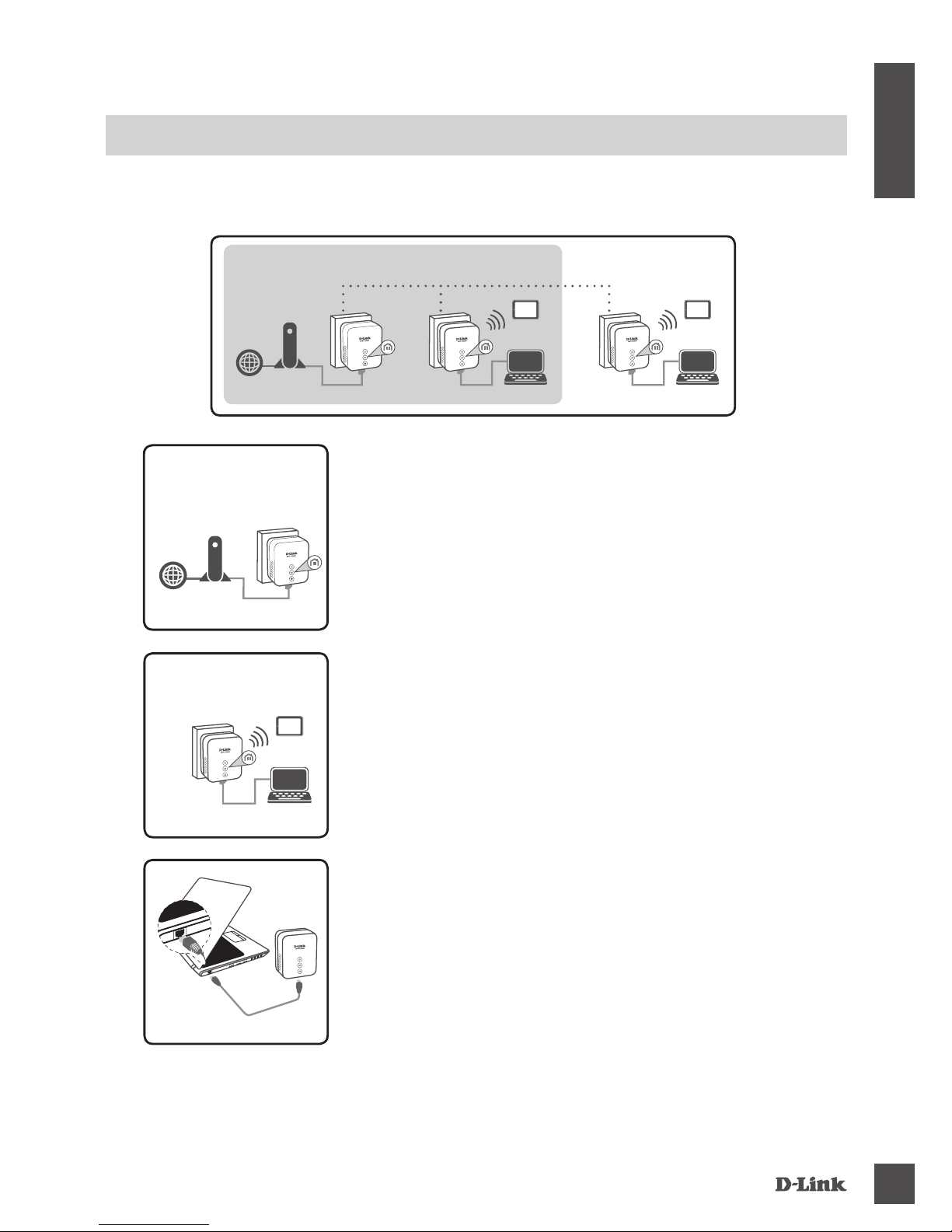

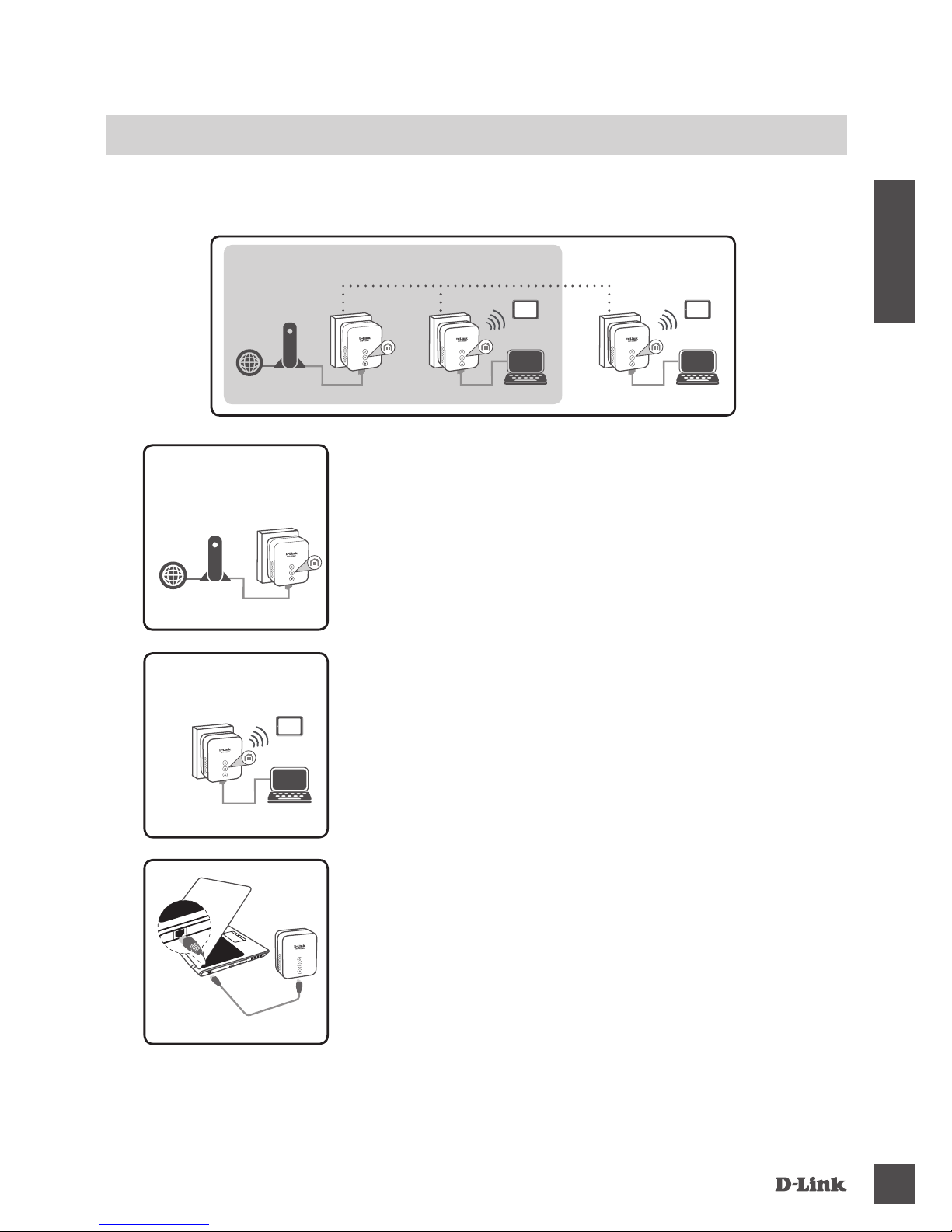

PRODUCT SETUP
HARDWARE INSTALLATION
Before you can congure your DHP-W220AV for use, make sure the location being extended is on
the same electrical circuit. The diagram below shows an example of a Powerline network:
Step 1
Make sure your existing HomePlug AV device is plugged into a
power outlet near your cable or DSL modem and connected to your
network.
Step 3
Connect the included Ethernet cable to the LAN port on your
DHP-W220AV and to your computer's port. You may also connect
to the DHP-W220AV over Wi-Fi with the information on the Wireless
Conguration Card to proceed to set up your wireless network.
Your computer and DHP-W220AV are now connected. Please refer to “Setup Wizard” on the
next page to connect your DHP-W220AV with your existing Powerline network.
ROOM A
HomePlug AV
Device
ModemInternet
Step 2
In the other room, plug your DHP-W220AV into a wall outlet in a
place you want to extend your network.
ROOM A ROOM B ROOM C
DHP-W220AV DHP-W220AV
HomePlug AV
Device
ModemInternet Notebook Notebook
iPad iPad
ROOM B
DHP-W220AV Notebook
iPad
DHP-W220AV
Notebook

DHP-W220AV
4
ENGLISH

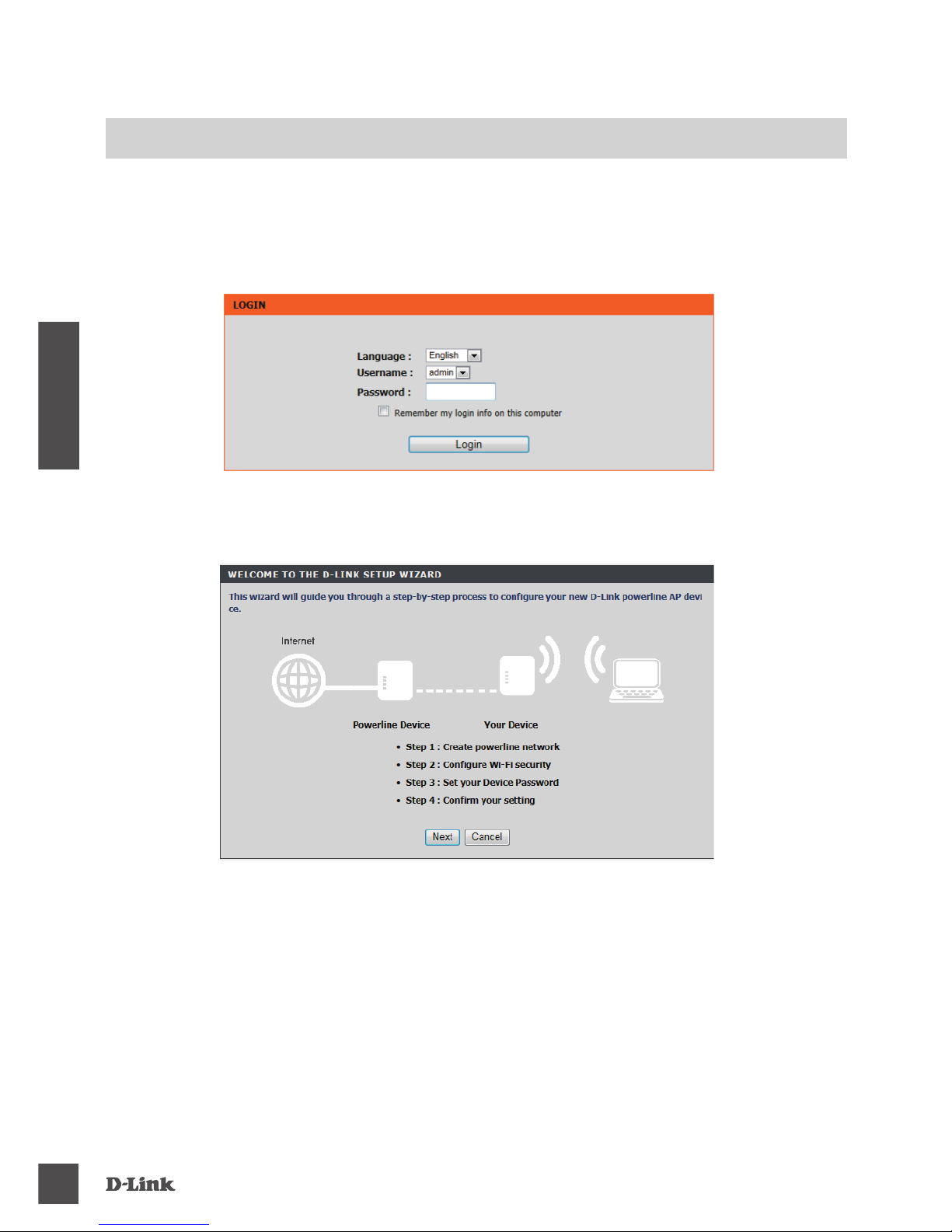

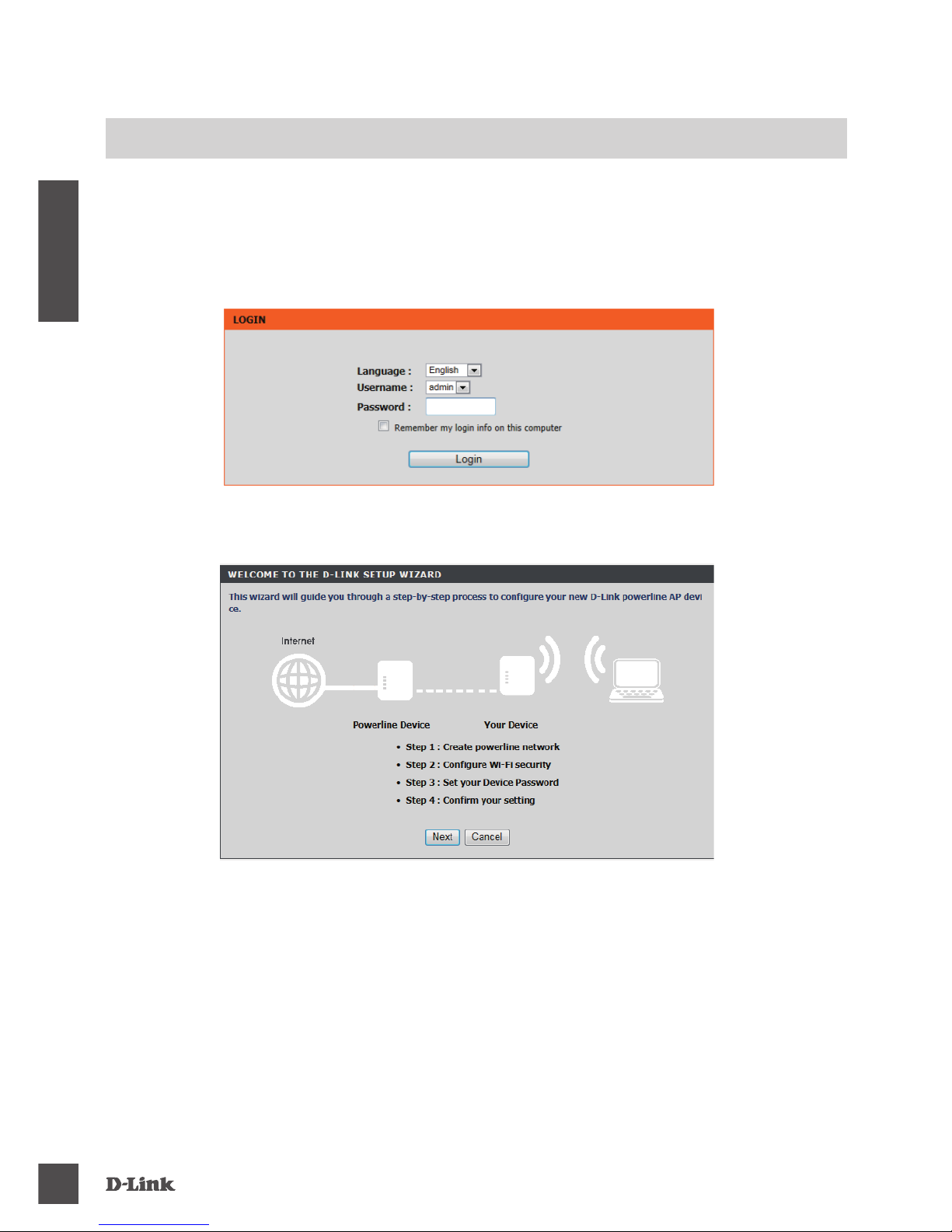

Step 1

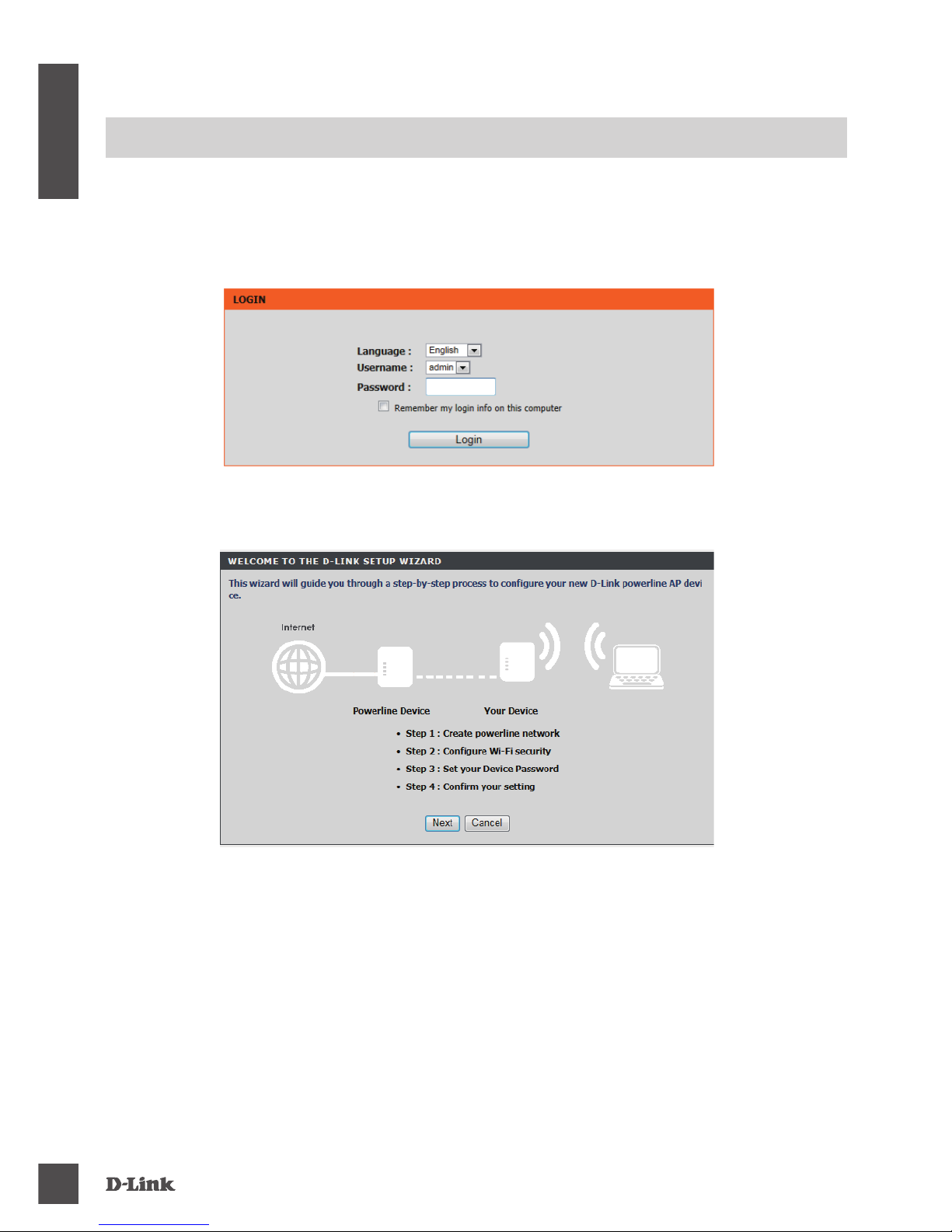

Open your web browser and go to http://192.168.0.50.
Step 2
Select admin for the Username and leave the Password blank, then click Login.
Step 3
From the landing page, click SETUP WIZARD and follow the instructions to congure your
DHP-W220AV.
Step 4
When prompted, press the Simple Connect Button for 2 seconds on your existing device to connect
it to the DHP-W220AV.
Note: If you have not previously secured your existing Powerline network, you will need to set up
security for all of your existing Powerline devices. Perform the following steps for each device: press
the Simple Connect Button on the DHP-W220AV, then press the Simple Connect Button on your
existing Powerline device within 2 minutes.
Step 5
Follow the wizard’s steps to set up your Powerline network. Click Save to complete the wizard. For
more detailed support, please refer to the User Manual.
PRODUCT SETUP
SETUP WIZARD

DHP-W220AV 5
ENGLISH
TROUBLESHOOTING
SETUP AND CONFIGURATION PROBLEMS
1. HOW DO I CONFIGURE MY EXTENDER MANUALLY?
- On your PC or mobile device, connect to the extender's wireless network. Locate the Wi-Fi
name (SSID) and password for your device as printed on the included Wi-Fi Conguration Card.
- Open a web browser and enter the address http://192.168.0.50.
- The default password for the "Admin" account should be left blank.
- If you have changed the password and can not remember it, you will need to reset the extender.
2. HOW DO I RESET MY EXTENDER TO FACTORY DEFAULT SETTINGS?
- Ensure the extender is powered on.
- Press and hold the Simple Connect button for 5 seconds or more.
Note: Resetting the extender to factory defaults will erase the current conguration settings.
To recongure your settings, log into the extender as outlined in question 1, then congure the
extender.
3. HOW DO I ADD A NEW WIRELESS CLIENT OR PC IF I HAVE FORGOTTEN MY
WIRELESS NETWORK NAME (SSID) OR WIRELESS ENCRYPTION KEY?
- For every PC that needs to connect to the extender wirelessly, you will need to ensure you use
the correct Wireless Network Name (SSID) and encryption key.
- Use the web based user interface (as described in question 1 above) to check or choose your
wireless settings.
- Make sure you write down these settings so that you can enter them into each wirelessly
connected PC. You will nd a dedicated area on the back of this document to save this important
information for future use.
4. WHY CAN I NOT GET AN INTERNET CONNECTION?
- Please contact your ISP to make sure the Broadband service has been enabled/connected by
your ISP and that your ISP username and password is correct.

DHP-W220AV
6
ENGLISH
TECHNICAL SUPPORT
Australia:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.com.au
E-mail: [email protected]
India:
Tel: [phone]
Toll Free 1800-233-0000
Web: www.dlink.co.in
E-Mail: [email protected]
Singapore, Thailand, Indonesia,
Malaysia, Philippines, Vietnam:
Singapore - www.dlink.com.sg
Thailand - www.dlink.co.th
Indonesia - www.dlink.co.id
Malaysia - www.dlink.com.my
Philippines - www.dlink.com.ph
Vietnam - www.dlink.com.vn
Korea:
Tel : [phone]
Monday to Friday 9:00am to 6:00pm
Web : http://d-link.co.kr
E-mail : [email protected]
New Zealand:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.co.nz
E-mail: [email protected]
South Africa and Sub Sahara
Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South
Africa Time
Web: http://www.d-link.co.za
E-mail: [email protected]
D-Link Middle East - Dubai, U.A.E.
Plot No. S31102,
Jebel Ali Free Zone South,
P.O.Box 18224, Dubai, U.A.E.
Tel: [phone]
Fax: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Egypt
1, Makram Ebeid Street -
City Light Building - oor 5
Nasrcity - Cairo, Egypt
Tel.: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Kingdom of Saudi Arabia
Ofce # 84 ,
Al Khaleej Building ( Mujamathu Al-Khaleej)
Opp. King Fahd Road, Olaya
Riyadh - Saudi Arabia
Tel: [phone]
Technical Support:
[phone]
General Inquiries: info.sa@ dlinkmea.com
Tech Support: support.sa@ dlinkmea.com
Pakistan
Islamabad Ofce:
61-A, Jinnah Avenue, Blue Area,
Suite # 11, EBC, Saudi Pak Tower,
Islamabad - Pakistan
Tel.: [phone]
Fax: [phone]
Karachi Ofce:
D-147/1, KDA Scheme # 1,
Opposite Mudassir Park, Karsaz Road,
Karachi – Pakistan
Phone: [phone]
Fax: [phone]
Technical Support: [phone], 34305069
General Inquiries: [email protected]
Tech Support: [email protected]
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in

DHP-W220AV 7
ENGLISH
TECHNICAL SUPPORT
Iran
Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest
St. , Argentine Sq. ,
Tehran IRAN
Postal Code : 1513833817
Tel: [phone],19
+98-21-88706653,54
General Inquiries: [email protected]
Tech Support: [email protected]
Morocco
M.I.T.C
Route de Nouaceur angle RS et CT 1029
Bureau N° 312 ET 337
Casablanca , Maroc
Phone : [phone]
Email: [email protected]
Lebanon RMA center
Dbayeh/Lebanon
PO Box:901589
Tel: [phone] Ext:14
Fax: [phone] Ext:12
Email: [email protected]
Bahrain
Technical Support: [phone]
Kuwait:
Technical Support: + 965 22453939 / +965
22453949
Türkiye
Büyükdere Cad. Ferro Plaza No:155
D: 1 K: 1 Zincirlikuyu / Istanbul
Tel: [phone]
Email: [email protected]
לארשי
רטנס ןולטמ
20 םימישגמה 'חר
7060 ד"ת ,49348 ת"פ ,ןולטמ תירק
03-9215173 :לט
073-7962797 :לט
[email protected] :יללכ ל"אוד
[email protected] :הכימת ל"אוד

DHP-W220AV
8
РУССКИЙ

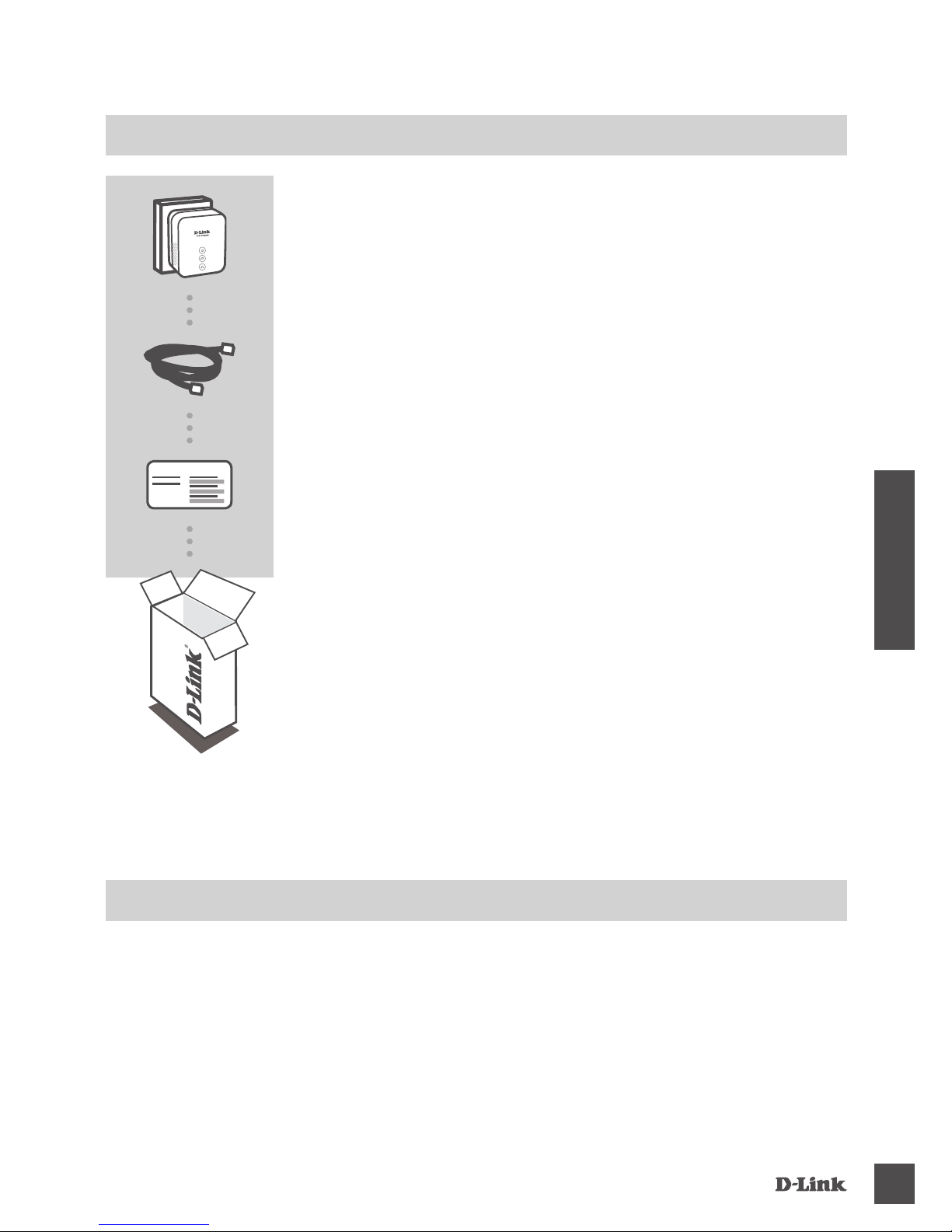

КОМПЛЕКТ ПОСТАВКИ
MINI EXTENSOR WIRELESS N150 POWERLINE AV 200MBPS
DHP-W220AV
Если что-либо из перечисленного отсутствует, обратитесь к
поставщику.
ETHERNET-КАБЕЛЬ 5 КАТЕГОРИИ
КАРТА С НАСТРОЙКАМИ БЕСПРОВОДНОЙ СЕТИ
СОДЕРЖИТ ИНФОРМАЦИЮ О БЕСПРОВОДНОЙ СЕТИ
ПО УМОЛЧАНИЮ
• Широкополосное Интернет-соединение
• Сеть Powerline
• Смартфон, планшетный компьютер или компьютер с Wi-Fi
• Web-браузер:
• Internet Explorer 8, Firefox 12, Chrome 20, Safari 4 или выше
СИСТЕМНЫЕ ТРЕБОВАНИЯ
Wi-Fi Conguration Note

DHP-W220AV 9
РУССКИЙ

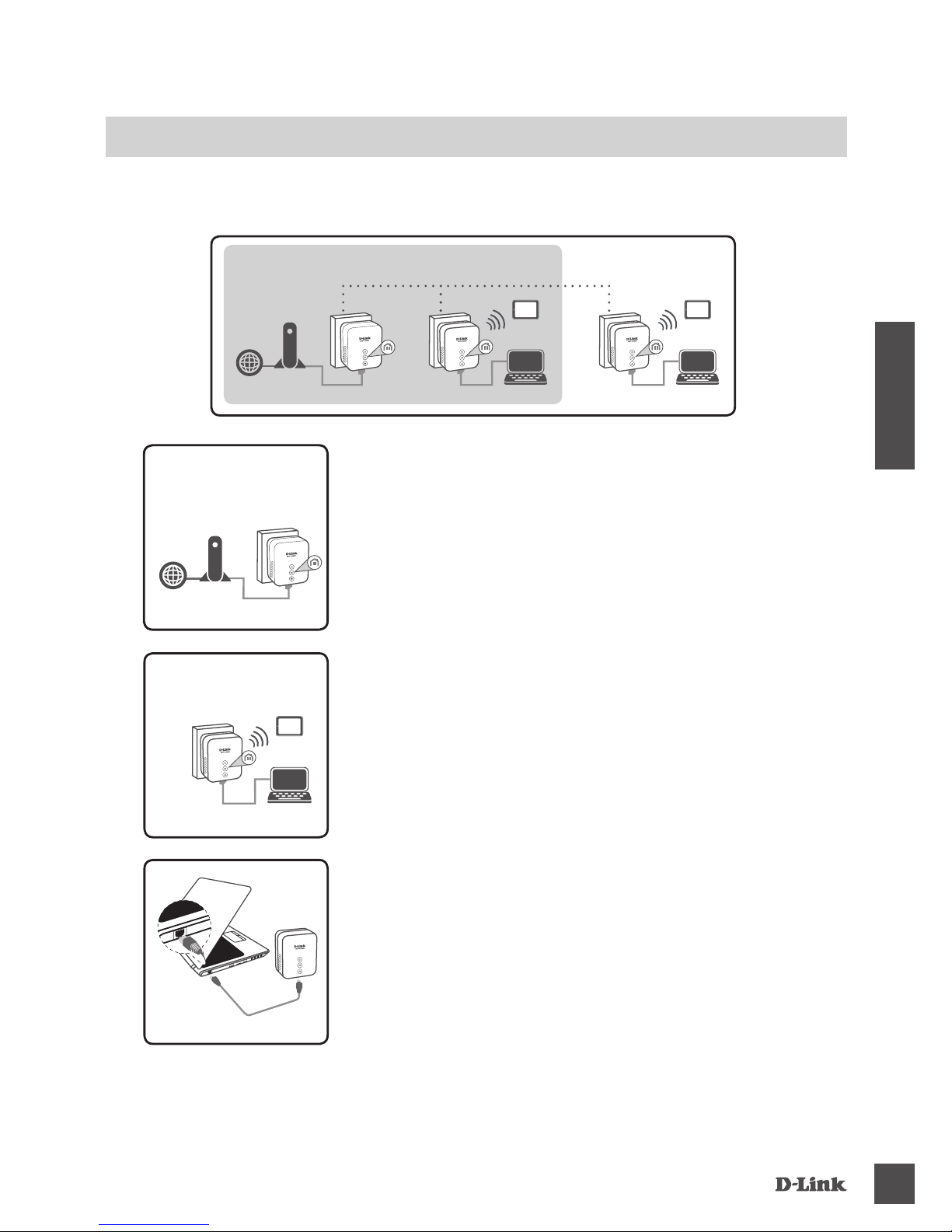

УСТАНОВКА

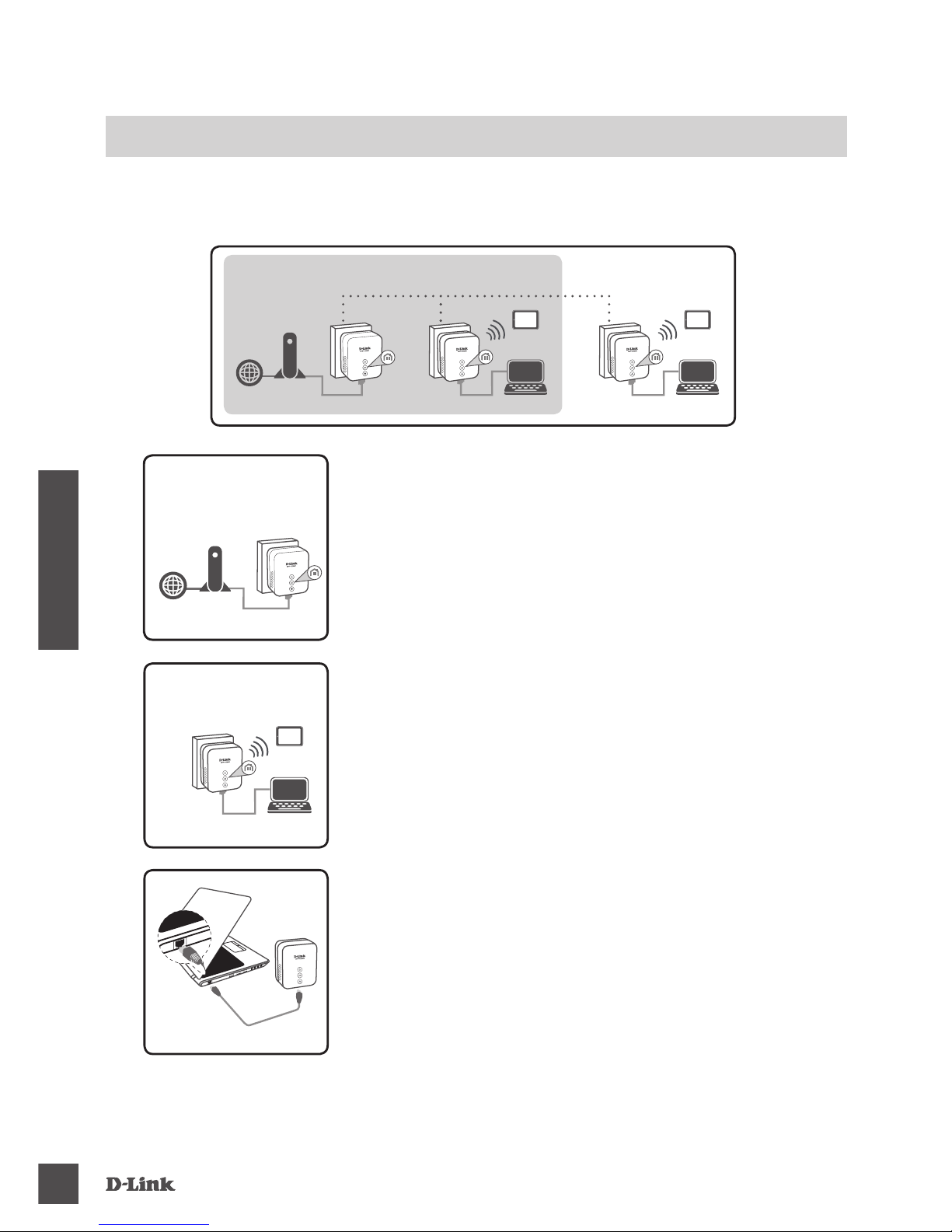

УСТАНОВКА УСТРОЙСТВА
Перед настройкой DHP-W220AV, убедитесь, что все участки создаваемой сети Powerline являются
частью одной электрической цепи. Схема, расположенная ниже, является примером сети Powerline:
Шаг 1
Убедитесь, что устройство HomePlug AV подключено к розетке
питания, находящейся поблизости от кабельного или DSL-модема,
и к сети.
Шаг 3
Подключите входящий в комплект поставки Ethernet-кабель к
порту LAN на DHP-W220AV и к порту компьютера. Также можно
подключиться к DHP-W220AV по беспроводной сети, используя
информацию с карты настройки Wi-Fi.
Теперь Ваш компьютер и DHP-W220AV подключены. Пожалуйста, обратитесь к Мастеру
установки на следующей странице, чтобы подключить DHP-W220AV к существующей сети
Powerline.
КОМНАТА A
Устройство
HomePlug AV
МодемИнтернет
Шаг 2
В другой комнате подключите DHP-W220AV к розетке в том
месте, где необходимо расширить сеть.
КОМНАТА A КОМНАТА B КОМНАТА C
DHP-W220AV DHP-W220AV
Устройство
HomePlug AV
МодемИнтернет Ноутбук Ноутбук
iPad iPad
КОМНАТА B
DHP-W220AV Ноутбук
iPad
DHP-W220AV
Ноутбук

DHP-W220AV
10
РУССКИЙ
Шаг 1
Откройте Web-браузер и перейдите на http://192.168.0.50.
Шаг 2
Выберите admin в качестве Username (Имя пользователя) и оставьте поле Password
(Пароль), затем нажмите Login (Войти).
Шаг 3
Нажмите SETUP WIZARD (Мастер установки) на исходной странице и следуйте инструкциям,
чтобы настроить DHP-W220AV.
Шаг 4
Когда появится запрос, нажмите кнопку Simple Connect на устройстве на 2 секунды, чтобы
подключить его к DHP-W220AV.
Примечание: Если Вы еще не защитили сеть Powerline, то потребуется настроить
безопасность для всех устройств Powerline. Выполните следующие шаги для каждого
устройства: нажмите кнопку Simple Connect на DHP-W220AV, затем нажмите кнопку Simple
Connect на устройстве Powerline в течение 2 минут.
Шаг 5
Следуйте инструкциям Мастера установки, чтобы настроить сеть Powerline. Нажмите Save
(Сохранить), чтобы завершить настройку. Для получения более подробной информации,
пожалуйста, обратитесь к руководству пользователя.
УСТАНОВКА
МАСТЕР УСТАНОВКИ

DHP-W220AV 11
РУССКИЙ
ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
ПРОБЛЕМЫ УСТАНОВКИ И НАСТРОЙКИ
1. КАК ВЫПОЛНИТЬ НАСТРОЙКУ ВРУЧНУЮ?
- Подключите компьютер или мобильное устройство к беспроводной сети устройства. Имя
беспроводной сети (SSID) и пароль для Вашего устройства напечатаны на входящей в
комплект поставки карте настройки Wi-Fi.
- Откройте Web-браузер и введите адрес http://192.168.0.50.
- Пароль, используемый по умолчанию для учетной записи «Admin» следует оставить
пустым.
- Если Вы изменили пароль и забыли его, то необходимо сбросить настройки к заводским
по умолчанию.
2. КАК ВОССТАНОВИТЬ ЗАВОДСКИЕ НАСТРОЙКИ ПО УМОЛЧАНИЮ?
- Убедитесь, что питание повторителя включено.
- Нажмите и удерживайте кнопку Simple Connect в течение 5 или более секунд.
Примечание: Сброс устройства к заводским настройкам удалит текущие параметры. Для
того чтобы изменить настройки, войдите в Web-интерфейс, как изложено в пункте 1, а
затем выполните настройку.
3. КАК ДОБАВИТЬ НОВОГО БЕСПРОВОДНОГО КЛИЕНТА ИЛИ КОМПЬЮТЕР, ЕСЛИ
ЗАБЫТО ИМЯ БЕСПРОВОДНОЙ СЕТИ (SSID) ИЛИ КЛЮЧ ШИФРОВАНИЯ
БЕСПРОВОДНОЙ СЕТИ?
- Необходимо убедиться, что для каждого компьютера, который требуется подключить
к беспроводной сети, используются правильные имя беспроводной сети (SSID) и ключ
шифрования.
- Используйте пользовательский Web-интерфейс (см. пункт 1), чтобы проверить или задать
настройки беспроводной сети.
- Запишите эти настройки, чтобы в дальнейшем использовать их для каждого компьютера,
подключающегося к беспроводной сети. На обратной стороне данного руководства есть
специальный раздел для сохранения указанной информации.
4. ПОЧЕМУ НЕ УДАЕТСЯ УСТАНОВИТЬ ИНТЕРНЕТ-СОЕДИНЕНИЕ?
- Пожалуйста, обратитесь к Вашему провайдеру, чтобы убедиться в том, что сервис
широкополосного Интернет был включен/подключен Вашим провайдером, и выданные им
имя пользователя и пароль являются правильными.

DHP-W220AV
12
РУССКИЙ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Стандарты
• IEEE 802.11n
• IEEE 802.11g
• IEEE 802.11b
• IEEE 802.3x
• IEEE 802.3u
• IEEE 1901
• HomePlug AV
Сетевые интерфейсы
• Два порта LAN 10/100 Мбит/с
• 802.11n
• PowerLine
Питание на входе
• 100 - 240 В переменного тока, 50/60 Гц
Скорость передачи данных
• Ethernet: 10/100 Мбит/с
• WLAN: до 150 Мбит/с
• PowerLine: до 200 Мбит/с
Диапазон частот
• От 2,4 ГГц до 2,497 ГГц
Шифрование
• 128-битное AES
• WEP/WPA/WPA2
Рабочая температура
• От 0° до 40°C
Температура хранения
• От -20° до 65°C
Влажность
• Рабочая: от 10% до 90% (без конденсата)
• Хранения: от 5% до 95% (без конденсата)
Индикаторы
• Питание
• PowerLine
• Ethernet
Сертификаты
• FCC
• CE
• UL
• CE/LVD
Размеры
• 73 x 58 x 37 мм
Вес
• 96 г

DHP-W220AV 13
РУССКИЙ
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
ОФИСЫ
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.
Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно,
кроме официальных праздничных дней. Звонок бесплатный по всей России.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http://www.dlink.ru
e-mail: [email protected]
Россия
Москва, Графский переулок, 14
Тел. : [phone]
E-mail: [email protected]
Україна
Київ, вул. Межигірська, 87-А
Тел.: [phone]
E-mail: [email protected]
Moldova
Chisinau; str.C.Negruzzi-8
Tel:[phone]
E-mail:[email protected]
Беларусь
Мінск, пр-т Незалежнасці, 169
Тэл.: [phone]
E-mail: [email protected]
Қазақстан
Алматы, қ. Құрманғазы,143 үй
Тел.: [phone]
E-mail: [email protected]
Հայաստան
Երևան, Դավթաշեն 3-րդ
թաղամաս, 23/5
Հեռ.՝ [phone]
Էլ. փոստ՝ [email protected]
საქართველო
თბილისი, მარიჯანის ქუჩა N4
ტელ.: [phone]
E-mail: [email protected]
Latvija
Rīga, Lielirbes iela 27
Tel.: [phone]
E-mail: [email protected]
Lietuva
Vilnius, Žirmūnų 139-303
Tel.: [phone]
E-mail: [email protected]
Eesti
E-mail: [email protected]

DHP-W220AV
14
ESPAÑOL
CONTENIDO DEL EMPAQUE
MINI EXTENSOR WIRELESS N150 POWERLINE AV 200MBPS
DHP-W220AV
Si alguno de estos elementos falta en su empaque, póngase en
contacto con su distribuidor
CABLE ETHERNET CAT5
TARJETA DE CONFIGURACIÓN WI-FI
CONTIENE INFORMACIÓN PREDETERMINADA SOBRE LA
CONFIGURACIÓN INALÁMBRICA
• Una conexión a Internet de banda ancha
• Una red Powerline existente
• Smartphone, tablet o un PC con conexión Wi-Fi
• Para el acceso desde un navegador web:
• Internet Explorer 8, Firefox 12, Chrome 20 o Safari 4 o superior
REQUERIMIENTO DEL SISTEMA
Wi-Fi Conguration Note

DHP-W220AV 15
ESPAÑOL
INSTALACIÓN DEL PRODUCTO
INSTALACIÓN DEL HARDWARE
Antes de congurar el DHP-W220AV para su uso, asegúrese de que ha sido ubicado en un mismo
circuito eléctrico. El siguiente diagrama muestra un ejemplo de una red Powerline:
Paso 1
Asegúrese de que su dispositivo HomePlug AV existente está
conectado a una toma de corriente cerca del módem de cable o
DSL y conectado a la red.
Paso 3
Conecte el cable Ethernet al puerto LAN del DHP-W220AV y al puerto
de su computador. También puede conectarse al DHP-W220AV a
través de Wi-Fi con la información de la tarjeta de conguración Wi-Fi
para proceder a congurar su red inalámbrica.
Su computador y el DHP-W220AV ahora están conectados. Por favor, consulte la sección
"Asistente de conguración" en la página siguiente para conectar el DHP-W220AV con su red
Powerline existente.
HABITACIÓN A
Dispositivo
HomePlug AV
ModemInternet
Paso 2
En otra habitación, conecte el DHP-W220AV a una toma de pared
en el lugar que desea ampliar su red.
HABITACIÓN A HABITACIÓN B HABITACIÓN C
DHP-W220AV DHP-W220AV
Dispositivo
HomePlug AV
ModemInternet Notebook Notebook
iPad iPad
HABITACIÓN B
DHP-W220AV Notebook
iPad
DHP-W220AV
Notebook

DHP-W220AV
16
ESPAÑOL
Paso 1
Abra su navegador Web y vaya a http://192.168.0.50.
Paso 2
Seleccionar admin como Nombre de usuario y deje la Contraseña en blanco y haga clic en Login.
Paso 3
A partir de esta página, haga clic en Asistente para instalación (Setup Wizard) y siga las
instrucciones para congurar el DHP-W220AV.
Paso 4
Cuando se le indique, pulse el Botón de Conexión de su dispositivo Powerline existente durante 2
segundos para conectarlo al DHP-W220AV.
Nota: Si no ha asegurado su red Powerline existente previamente, tendrá que congurar la
seguridad para todos sus dispositivos Powerline existentes. Realice los siguientes pasos para cada
dispositivo: pulse el Botón de Conexión en el DHP-W220AV, a continuación, pulse el Botón de
Conexión en el dispositivo Powerline existente en un período de 2 minutos.
Paso 5
Siga los pasos del asistente para congurar su red Powerline. Haga clic en Guardar. Para obtener
asistencia más detallada, por favor consulte el Manual de Usuario.
INSTALACIÓN DEL PRODUCTO
ASISTENTE DE CONFIGURACIÓN

DHP-W220AV 17
ESPAÑOL
SOLUCIÓN DE PROBLEMAS
PROBLEMAS DE INSTALACIÓN Y CONFIGURACIÓN
1. ¿CÓMO PUEDO CONFIGURAR MI ROUTER DE FORMA MANUAL?
- En su PC o dispositivo móvil, conéctese a la red inalámbrica del router. Busque el nombre de
Wi-Fi (SSID) y la contraseña de su dispositivo como está impreso en la tarjeta de conguración
Wi-Fi incluido.
- Abra un navegador web e introduzca la dirección http://192.168.0.50.
- La contraseña predeterminada de la cuenta "admin" debe dejarse en blanco.
- Si ha cambiado la contraseña y no la recuerda, tendrá que restablecer el extensor.
2. ¿CÓMO PUEDO RESTABLECER LA CONFIGURACIÓN PREDETERMINADA DE FÁBRICA
DE MI ROUTER?
- Asegúrese de que el extensor está encendido.
- Mantenga pulsado el Botón de Conexión por 5 segundos o más.
Nota: Al restablecer el extensor a los valores de fábrica, se borrará la conguración actual.
Para volver a ajustarla, inicie sesión en el extensor como se indica en la pregunta 1, y luego
congure el extensor .
3. ¿CÓMO PUEDO AGREGAR UN CLIENTE O PC NUEVO INALÁMBRICO SI HE OLVIDADO
MI NOMBRE DE RED INALÁMBRICA (SSID ) O LA CLAVE DE CIFRADO INALÁMBRICO ?
- Por cada PC que necesite conectar al router de forma inalámbrica, tendrá que asegurarse de
que usa el nombre de red inalámbrica (SSID) y la clave de cifrado correcto.
- Utilice la interfaz de usuario basada en web (como se describe en la pregunta 1 arriba) para
comprobar o elegir la conguración inalámbrica.
- Asegúrese de anotar estos valores para que pueda introducirlos en cada PC o dispositivo
que conectará de forma inalámbrica. Usted encontrará un área dedicada para guardar esta
información importante para el uso futuro en la parte posterior de este documento.
4. ¿POR QUÉ NO PUEDO TENER UNA CONEXIÓN A INTERNET?
- Por favor, póngase en contacto con su ISP para asegurarse de que el servicio de banda ancha
se ha habilitado / conectado por su proveedor de Internet y que su nombre de usuario ISP y la
contraseña es correcta.

DHP-W220AV
18
ESPAÑOL
SOPORTE TÉCNICO
Usted puede encontrar actualizaciones de softwares o rmwares y documentación para usuarios a
través de nuestro sitio www.dlinkla.com
SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA
Por favor revise el número telefónico del Call Center de su país en
http://www.dlinkla.com/soporte/call-center
Soporte Técnico de D-Link a través de Internet
Horario de atención Soporte Técnico en www.dlinkla.com
e-mail: [email protected] & [email protected]

DHP-W220AV 19
PORTUGUÊS
CONTEÚDO DA EMBALAGEM
MINI EXTENSOR WIRELESS N150 POWERLINE AV
DHP-W220AV
Se algum destes itens estiver faltando, por favor entre em contato
com seu revendedor.
CABO DE REDE ETHERNET CAT5
CARTÃO DE CONFIGURAÇÕES WI-FI
CONTÉM INFORMAÇÕES SOBRE DEFINIÇÕES DE FÁBRICA
DA REDE WI-FI
• Conexão de Internet banda larga
• Uma rede Powerline existente
• Smartphone, tablet ou computador com Tecnologia Wi-Fi
• Para acesso a partir de um navegador:
• Internet Explorer 8, Firefox 12, Chrome 20, Safari 4 ou superior
REQUISITOS DO SISTEMA
Wi-Fi Conguration Note

DHP-W220AV
20
PORTUGUÊS
CONFIGURAÇÕES DO PRODUTO
INSTALAÇÃO DO PRODUTO
Antes de personalizar as congurações de seu DHP-W220AV para uso, por favor verique se
as tomadas de sua rede elétrica estão conectadas em um mesmo circuito elétrico ou painel de
distribuição. O diagrama abaixo exibe um exemplo de uma rede Powerline:
Passo 1
Verique se existe uma tomada elétrica próxima à sua conexão de
Internet banda larga (onde seu modem ou roteador está localizado)
Passo 3
Conecte o cabo de rede Ethernet na porta LAN de seu DHP-
W220AV e na porta de rede de seu computador. Você pode também
conectar na rede Wi-Fi do DHP-W220AV conforme informações
contidas no Cartão de Congurações Wi-Fi.
Seu computador e o DHP-W220AV estão agora conectados. Por favor leia o “Assistente
de Instalação” na página seguinte para conectar seu DHP-W220AV em sua rede Powerline
instalada.
AMBIENTE A
Dispositivo
HomePlug AV
ModemInternet
Passo 2
No outro ambiente, conecte seu DHP-W220AV em uma tomada
elétrica no ambiente em que deseja ampliar sua rede existente.
AMBIENTE A AMBIENTE B AMBIENTE C
DHP-W220AV DHP-W220AV
Dispositivo
HomePlug AV
ModemInternet Notebook Notebook
iPad iPad
AMBIENTE B
DHP-W220AV Notebook
iPad
DHP-W220AV
Notebook
