Install Guide
Wireless G Outdoor AP/Bridge
DWL-2700AP
Version 2.20

2
System Requirements
• Computer with Windows®, Macintosh®, or Linux-based
operating system with an Ethernet adapter installed
• Internet Explorer version 7.0 or Mozilla Firefox® version 3.0
and above
• 30m Ethernet Cable
• Power Adapter
• Grounding Wire
• Power Cord
• RF Jumper Cable
• 8 Screws and Rubber Ring

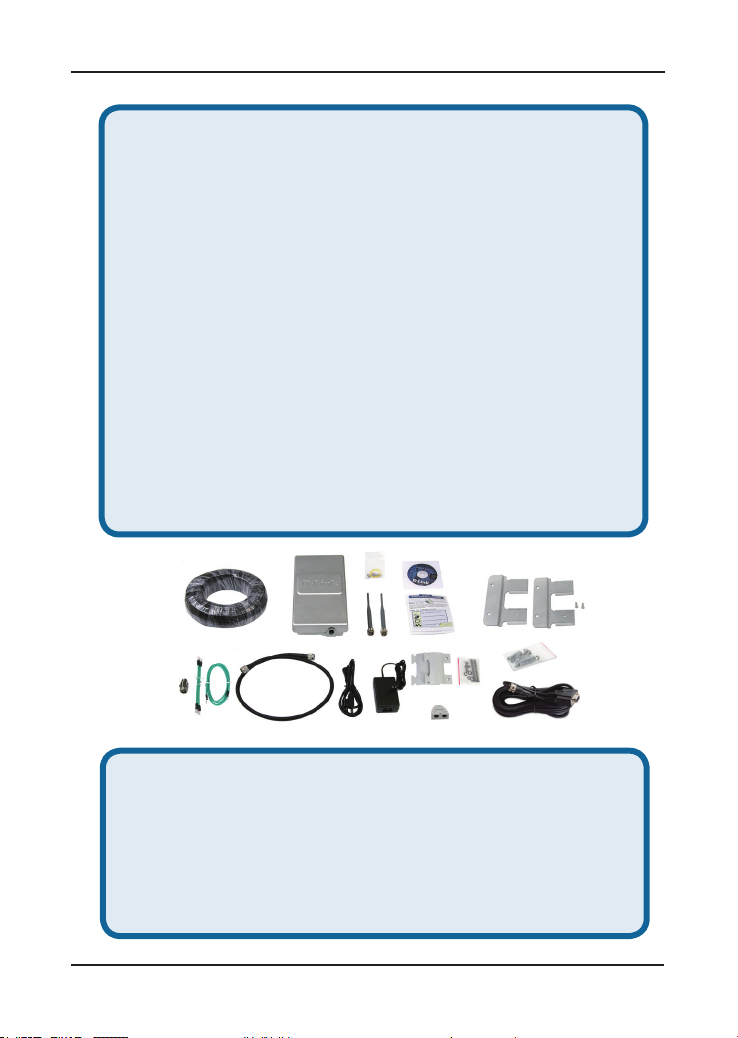

Package Contents
• PoE Base Unit
• Two Dipole Antennas
• DWL-2700AP 802.11G Outdoor Wireless AP/ Bridge
• CD-ROM (with Product Documentation)
• Surge Arrestor
• 2 Mounting Kits
• Console Cable

3
This product should ONLY be installed by an experienced installer
who is familliar with local building and safety codes and where ever
applicable, is licensed by the appropriate authorities. Failure to do so
may void the D-Link product warranty and may expose the end user
or the service provider to legal and nancial liabilities. D-Link and its
resellers or distributors are not liable for injury, damage, or violation of
regulations associated with the installation of outdoor units or antennas.
A safety grounding system is necessary to protect your outdoor installation
from lightning strikes and the build-up of static electricity. Direct grounding
of the antenna mast, Outdoor AP, and Surge Arrester is very important.
When mounting the Outdoor AP on the antenna mast, you have to connect
the Outdoor AP to the same grounding system with the AC wall outlet. The
grounding system must comply with the National Electrical Code and safety
standards that apply in your country. Always check with a qualied electrician
if you are in doubt as to whether your outdoor installation is properly grounded.
Important Information
It’s best to use a computer (with an Ethernet adapter) connected to a switch
to congure the DWL-2700AP. The default IP address for the DWL-2700AP
is 192.168.0.50 with a subnet mask of 255.255.255.0 on the wired Ethernet
side. You will need to assign your computer a static IP address within the
same range as the DWL-2700AP’s IP address for the purpose of conguring
the DWL-2700AP. If you need assistance assigning a static IP address
to your network adapter, please refer to the manual on the CD-ROM.
Before You Begin

4
Physical Installation

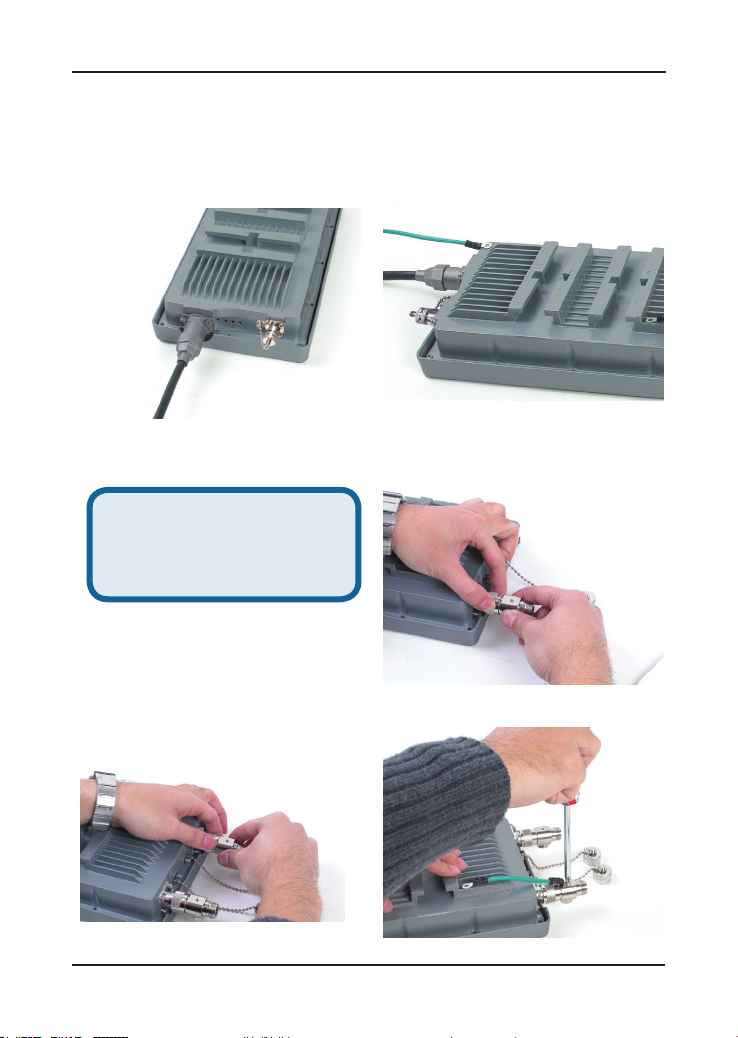

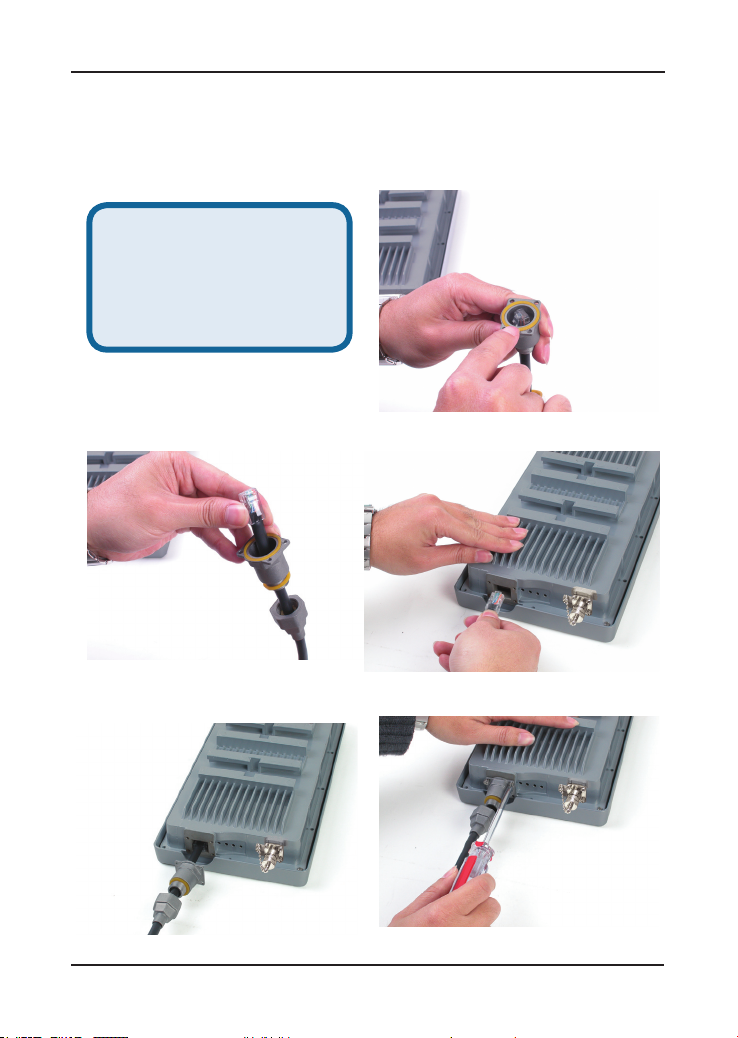

Step 1: Connect the
supplied Ethernet cable with
the waterproof enclosure
to the Ethernet port on the
DWL-2700AP and attach the
grounding wire.

5
Physical Installation (continued)
Step 2: Install the two dipole
antennas to the antenna
connector and attach the
grounding wires.

6

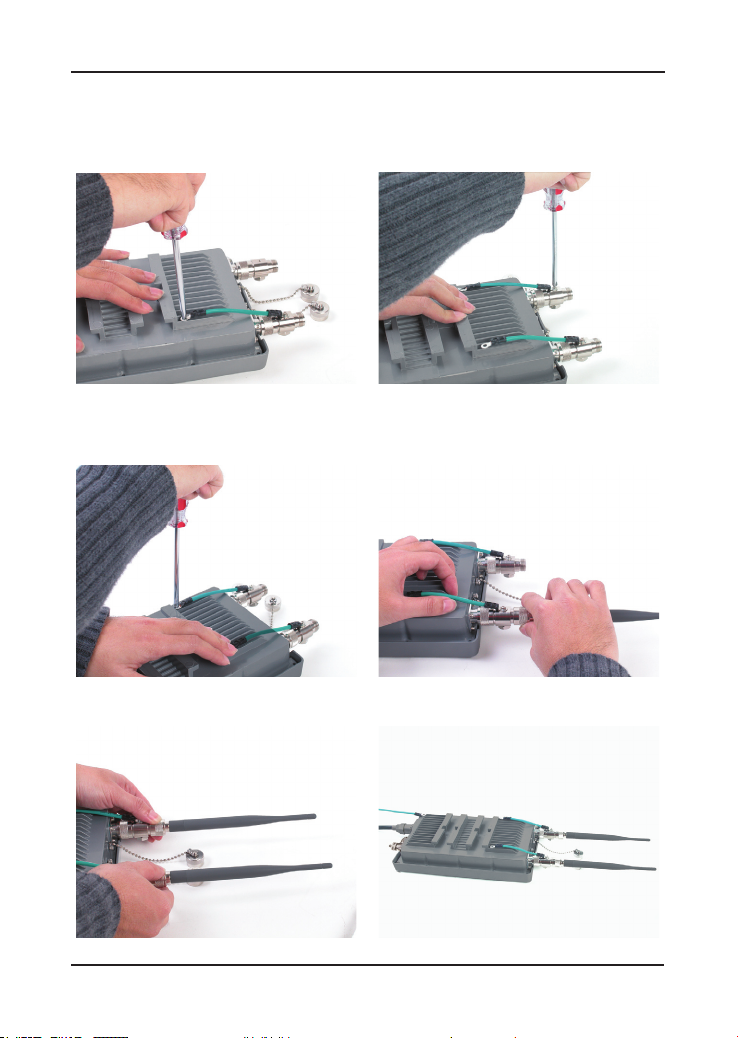

Physical Installation (continued)

7
Physical Installation (continued)

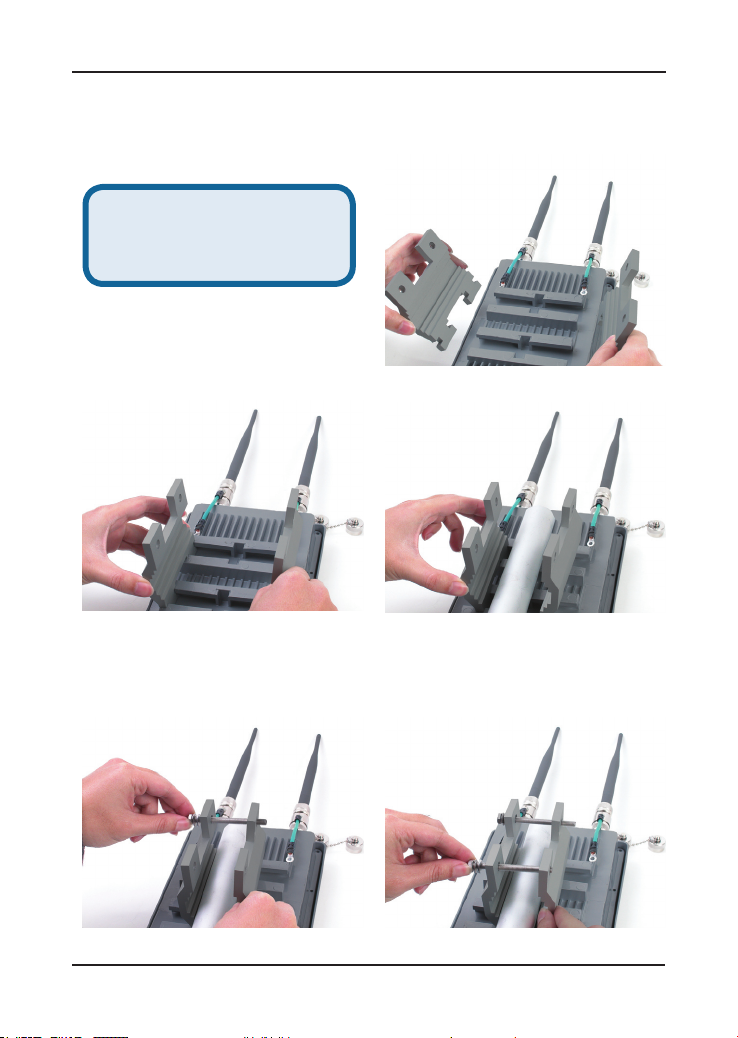

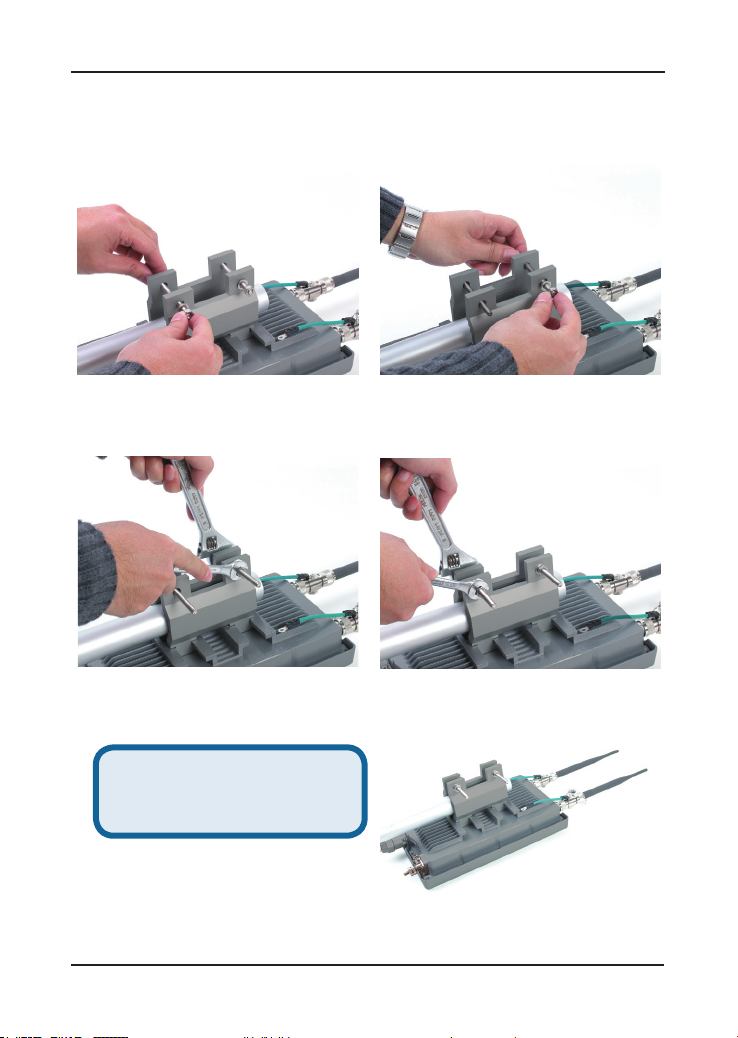

Mounting Option A:
Step 3: Install the mounting
kits. You can select between
two mounting options.

8
Physical Installation (continued)
A complete DWL-2700AP with
Mounting Option A should look
like this.

9

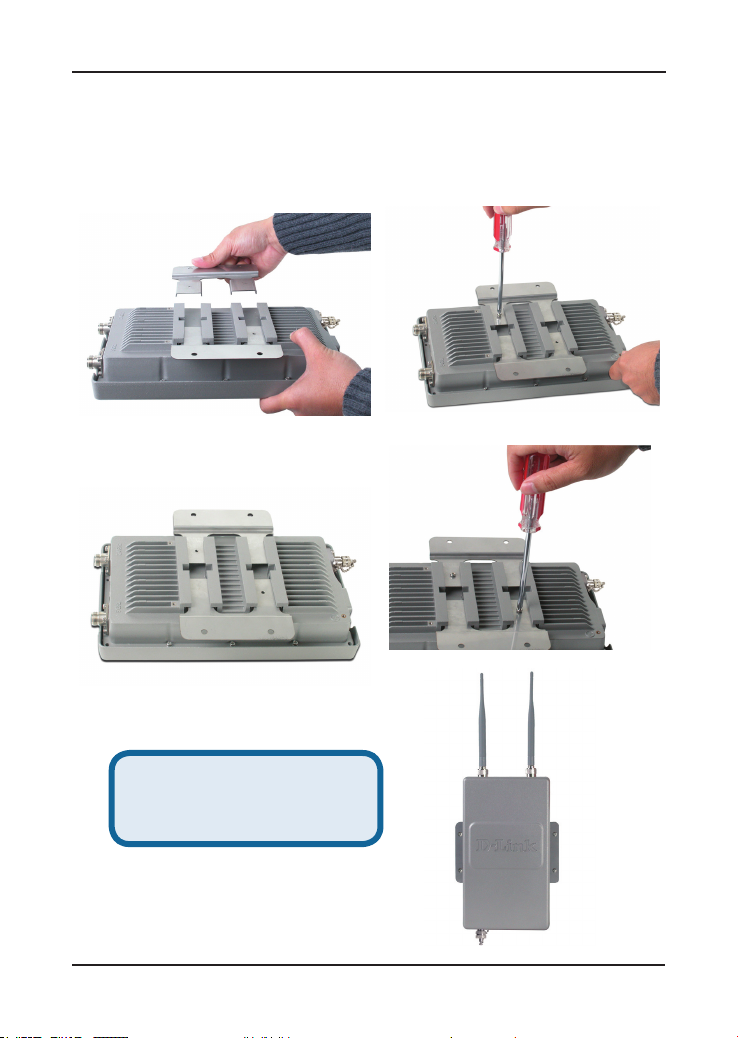

Mounting Option B:
Physical Installation (continued)
A complete DWL-2700AP with
Mounting Option B should look
like this.

10

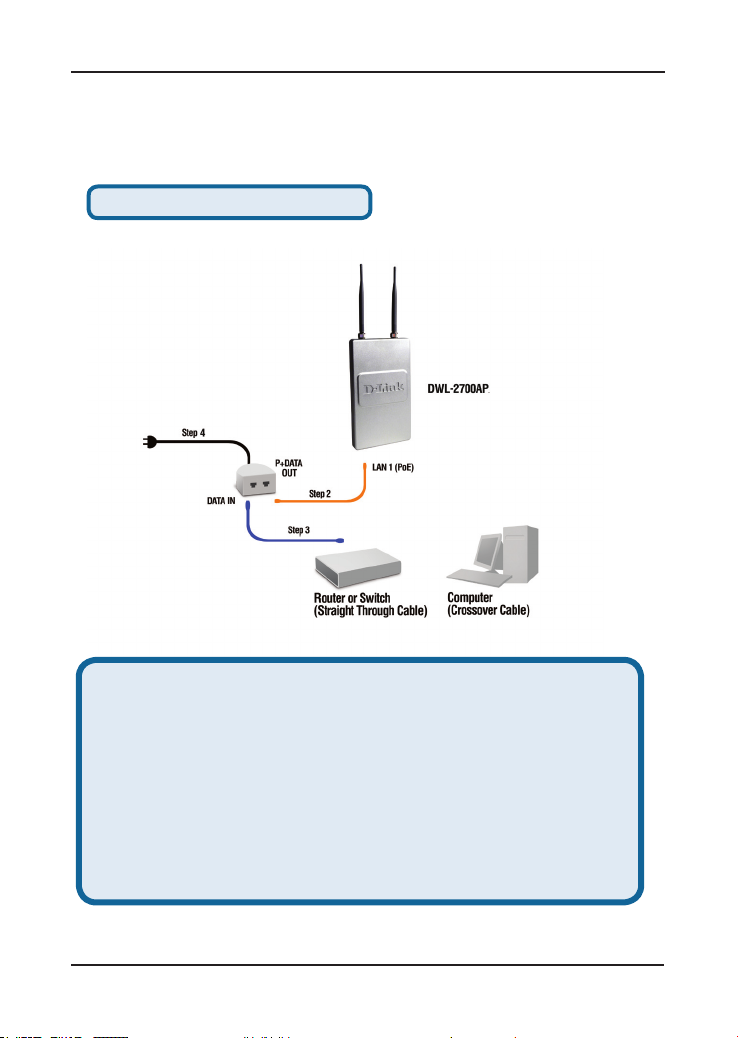

Connecting the DWL-2700AP Wireless Access
Point to Your Network
Hardware Installation Overview
Step 1: Complete the Physical Installation rst.
Step 2: Connect the remaining end of the supplied Ethernet cable (connected
to the DWL-2700AP in Step 1 on page 4) to the P+ DATA OUT port on the PoE
base unit.
Step 3: Connect an Ethernet cable from a router/switch or PC to the DATA IN
port on the PoE base unit.
Step 4: Attach the power adapter to the connector labeled POWER IN on the
PoE base unit. Attach the power cord to the power adapter and into an electrical
outlet.

11

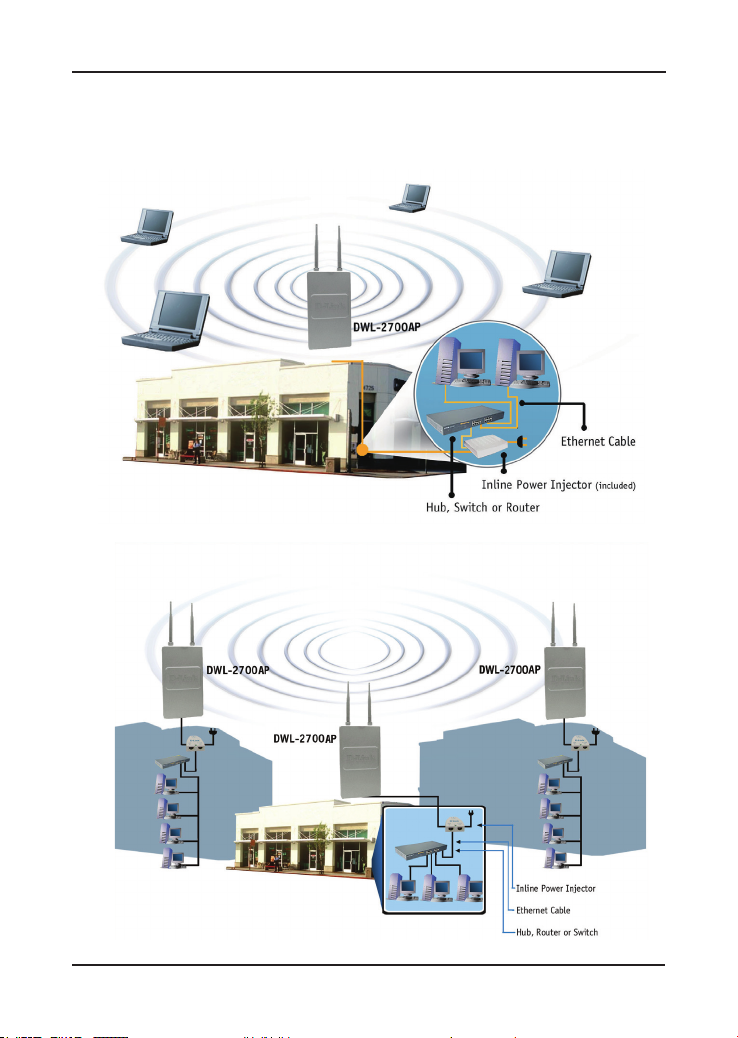

Your Setup is Complete!
AP Mode:
Bridging Mode:

Technical Support
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in
Australia:
Tel: [phone]
Monday to Friday 8:00am to 8:00pm EST
Saturday 9:00am to 1:00pm EST
http://www.dlink.com.au
e-mail: [email protected]
India:
Tel: [phone]
Monday to Friday 9:30AM to 7:00PM
http://www.dlink.co.in/support/productsupport.aspx
Indonesia, Malaysia, Singapore and Thailand:
Tel: [phone] (Indonesia)
Tel: [phone] (Malaysia)
Tel: [phone] (Singapore)
Tel: [phone] (Thailand)
Monday to Friday 9:00am to 6:00pm
http://www.dlink.com.sg/support/
e-mail: [email protected]
Korea:
Tel: [phone]
Monday to Friday 9:00am to 6:00pm
http://www.d-link.co.kr
e-mail: [email protected]
New Zealand:
Tel: [phone]
Monday to Friday 8:30am to 8:30pm
Saturday 9:00am to 5:00pm
http://www.dlink.co.nz
e-mail: [email protected]

Technical Support
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in
Egypt:
Tel: [phone] or [phone]
Sunday to Thursday 9:00am to 5:00pm
http://support.dlink-me.com
e-mail: [email protected]
Iran:
Tel: [phone]
Sunday to Thursday 9:00am to 6:00pm
http://support.dlink-me.com
e-mail: [email protected]
Israel:
Tel: [phone]
Sunday to Thursday 9:00am to 5:00pm
http://www.dlink.co.il/support/
e-mail: [email protected]
Pakistan:
Tel: [phone] or [phone]
Sunday to Thursday 9:00am to 6:00pm
http://support.dlink-me.com
e-mail: [email protected]
South Africa and Sub Sahara Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South Africa Time
http://www.d-link.co.za
Turkey:
Tel: [phone]
Monday to Friday 9:00am to 6:00pm
http://www.dlink.com.tr
e-mail: [email protected]
e-mail: [email protected]
U.A.E and North Africa:
Tel: [phone] (U.A.E)
Sunday to Wednesday 9:00am to 6:00pm GMT+4
Thursday 9:00am to 1:00pm GMT+4
http://support.dlink-me.com
e-mail: [email protected]
