D-Link DUB-M420 User manual

4-in-1 USB-C HUB witH HDMi anD Power Delivery
DUB-M420
QUICK
INSTALLATION
GUIDE
КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ
КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ
GUÍA DE INSTALACIÓN RÁPIDA
GUIA DE INSTALAÇÃO RÁPIDA
快速安裝指南
PETUNJUK PEMASANGAN CEPAT

2DUB-M420
ENGLISH
• Computer running Microsoft Windows®OS, Mac OS®, or Chrome OSTM
• USB Type-C Port with DisplayPort Alternate Mode supported
• A HDMI Cable (HDMI 1.4 is required for 4K resolution)
4-IN-1 USB-C HUB WITH HDMI AND POWER DELIVERY
DUB-M420
If any of these items are missing or damaged, please
contact your reseller.

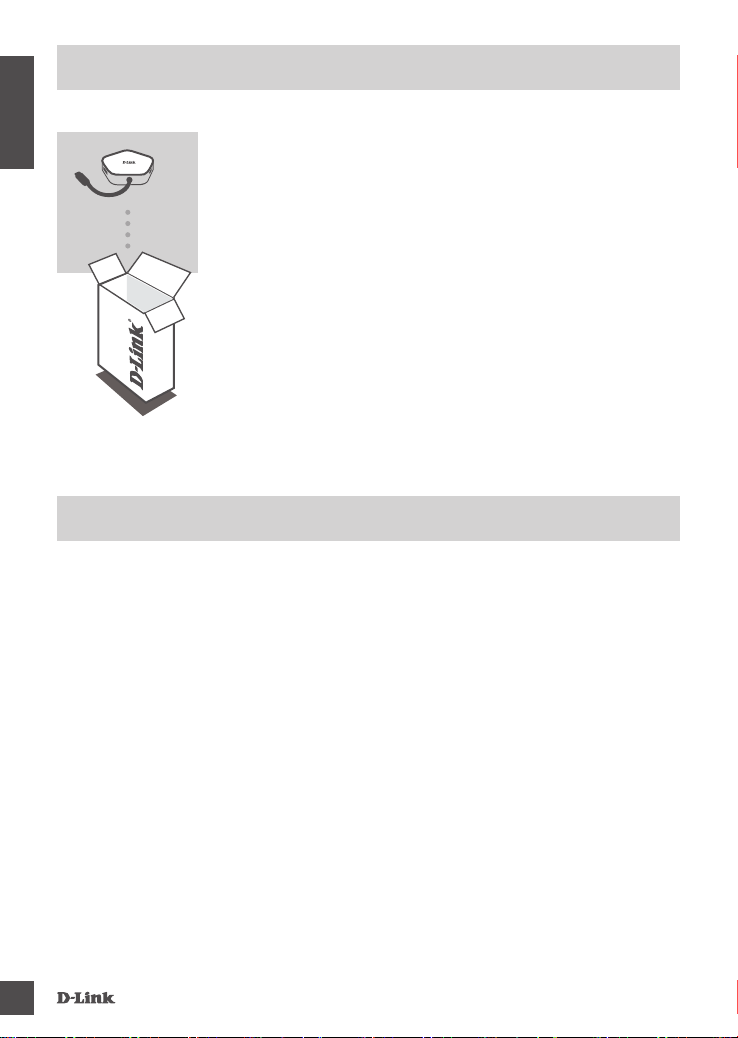

PACKAGE CONTENTS
SYSTEM REQUIREMENTS

3
DUB-M420
ENGLISH

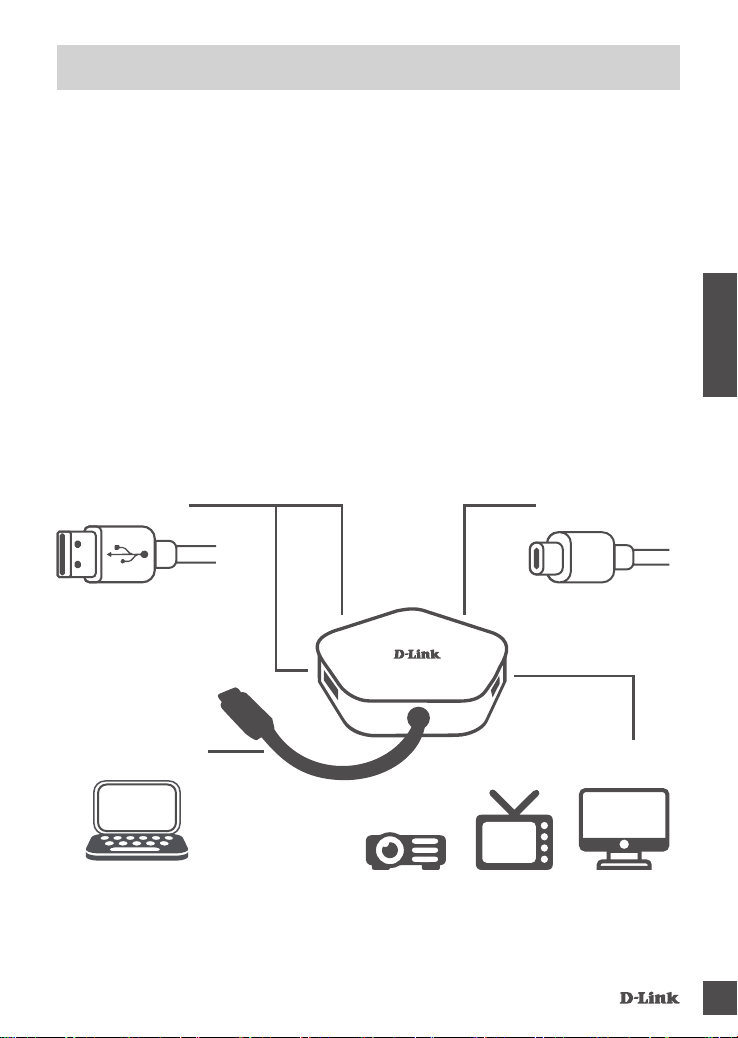

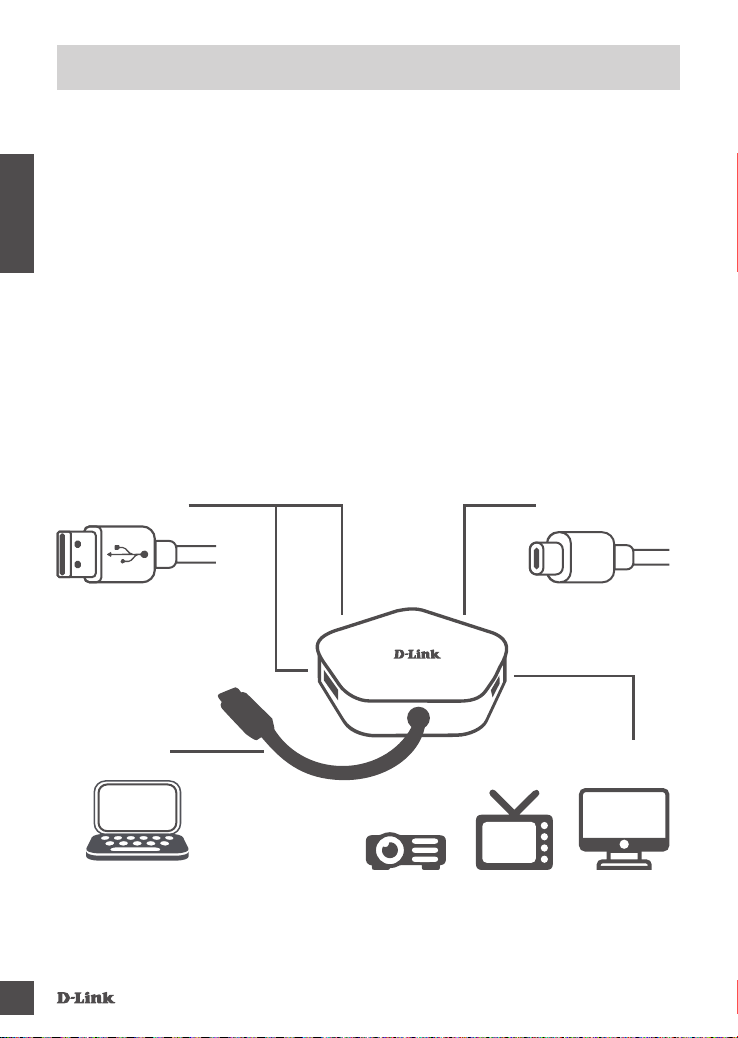

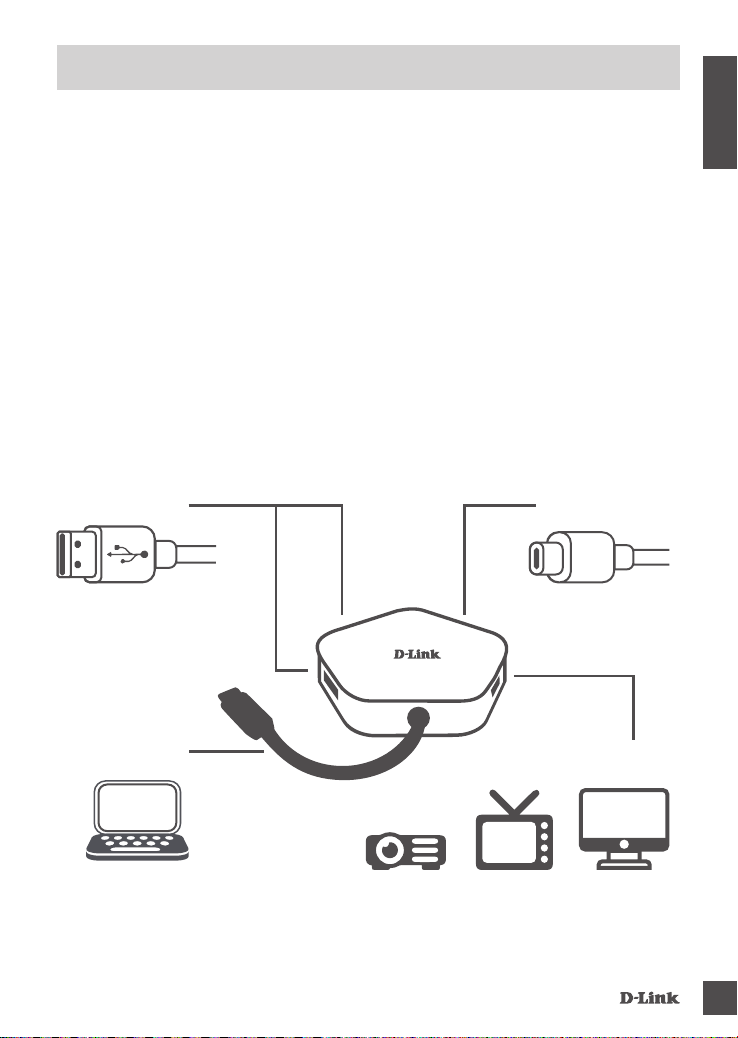

PRODUCT SETUP
Step 1:
Plug the DUB-M420’s USB Type-C connector into an available USB
Type-C port on your computer.
Step 2:
Connect a HDMI cable to the DUB-M420’s HDMI port.
Step 3:
Attach the other end of the HDMI cable to your HDMI display.
Step 4 (Optional):
Connect up to two USB devices to the USB 3.0 ports. You can also use
the USB Type-C port to sync data, charge your USB Type-C device, or
deliver power to your laptop.
USB Type-CUSB 3.0
Computer
MonitorTelevisionProjector
HDMI Display

4DUB-M420
ENGLISH
teCHniCal SUPPort
Australia:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.com.au
E-mail: [email protected]
India:
Tel: [phone] or 1860-233-3999
Web: www.dlink.co.in
E-Mail: [email protected]
Singapore, Thailand, Indonesia,
Malaysia, Philippines, Vietnam:
Singapore - www.dlink.com.sg
Thailand - www.dlink.co.th
Indonesia - www.dlink.co.id
Malaysia - www.dlink.com.my
Philippines - www.dlink.com.ph
Vietnam - www.dlink.com.vn
Korea:
Tel : [phone]
Monday to Friday 9:30am to 6:30pm
Web : http://d-link.co.kr
E-mail : [e-mail]
New Zealand:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.co.nz
E-mail: [email protected]
South Africa and Sub Sahara
Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South
Africa Time
Web: http://www.d-link.co.za
E-mail: [email protected]
D-Link Middle East
Dubai, U.A.E.
Tel: [phone]
Fax: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Egypt:
Technical Support Call Center: [phone]
General Inquiries: [email protected]
Tech Support : [email protected]
Kingdom of Saudi Arabia:
Technical Support:
[phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Pakistan:
Technical Support: [phone], 34305069
General Inquiries: [email protected]
Tech Support: [email protected]
Morocco:
Phone ofce: [phone]
Email: [email protected]
Bahrain:
Technical Support: [phone]
Tech Support: [email protected]
Kuwait:
Tech Support: [email protected]
United States
Phone: [phone]
Internet: http://support.dlink.com
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in

DUB-M420 5
РУССКИЙ
• Компьютер с ОС Microsoft Windows®, Mac OS® или Chrome OS™
• Доступный порт USB Type-C с поддержкой DisplayPort Alternate Mode
• Кабель HDMI (для разрешения 4К требуется HDMI 1.4)
КОНЦЕНТРАТОР С 2 ПОРТАМИ USB 3.0,
1 ПОРТОМ USB TYPE-C И HDMI
DUB-M420

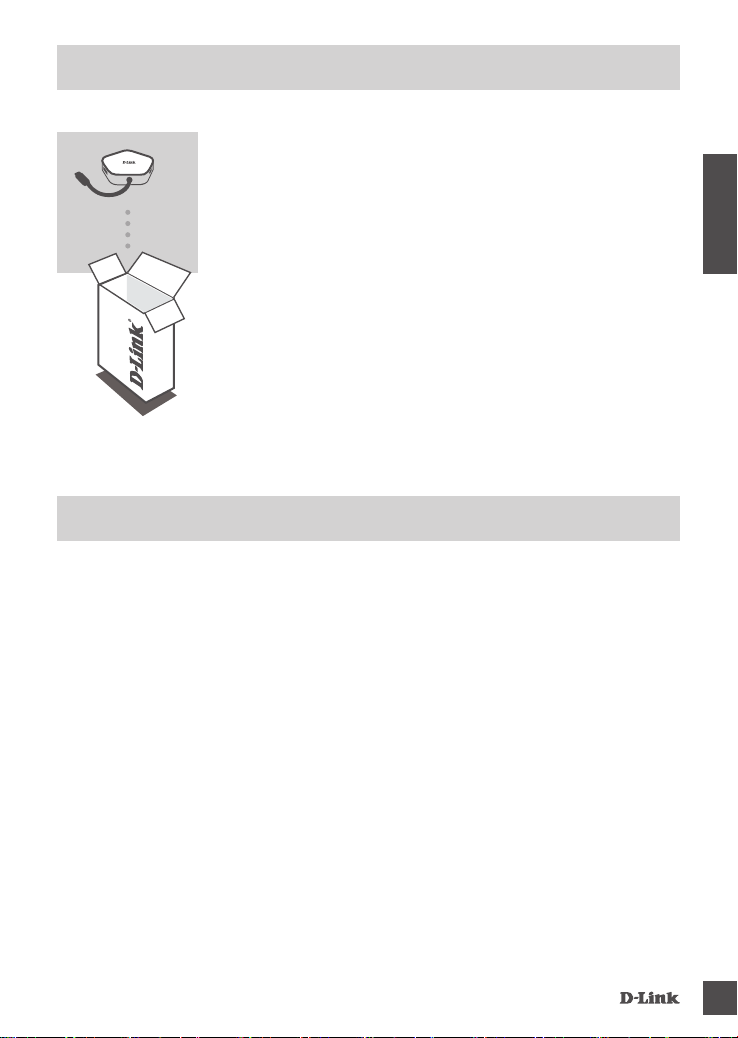

Если что-либо из перечисленного отсутствует или
повреждено, обратитесь к поставщику.

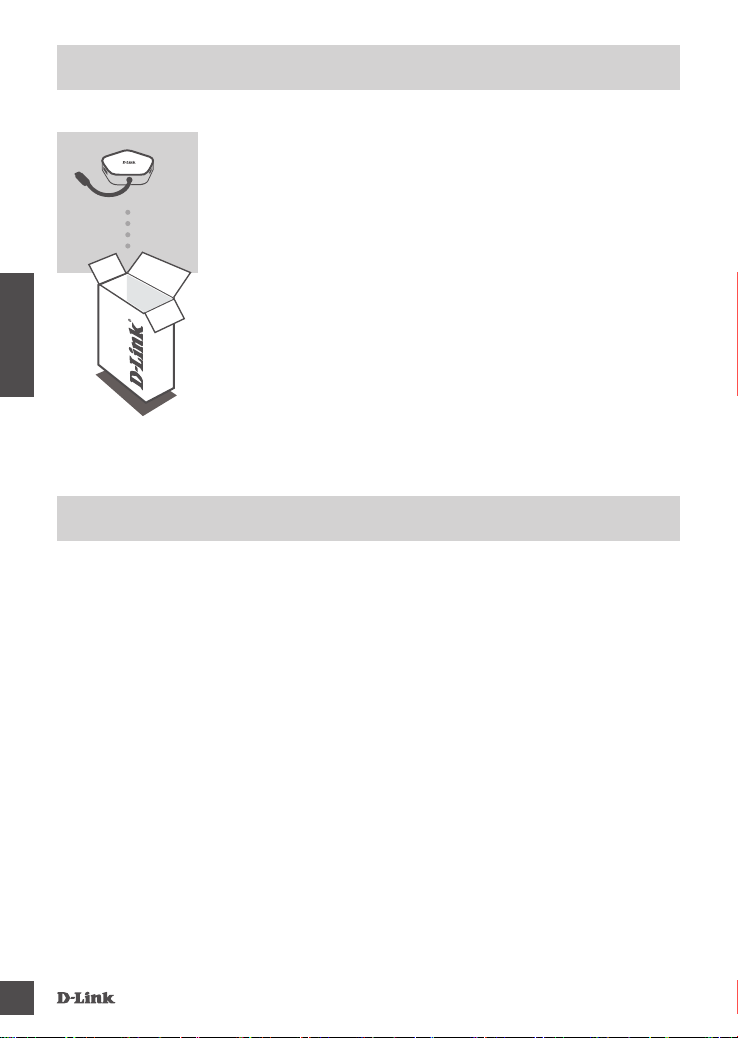

КОМПЛЕКТ ПОСТАВКИ
СИСТЕМНЫЕ ТРЕБОВАНИЯ

DUB-M420
6
РУССКИЙ

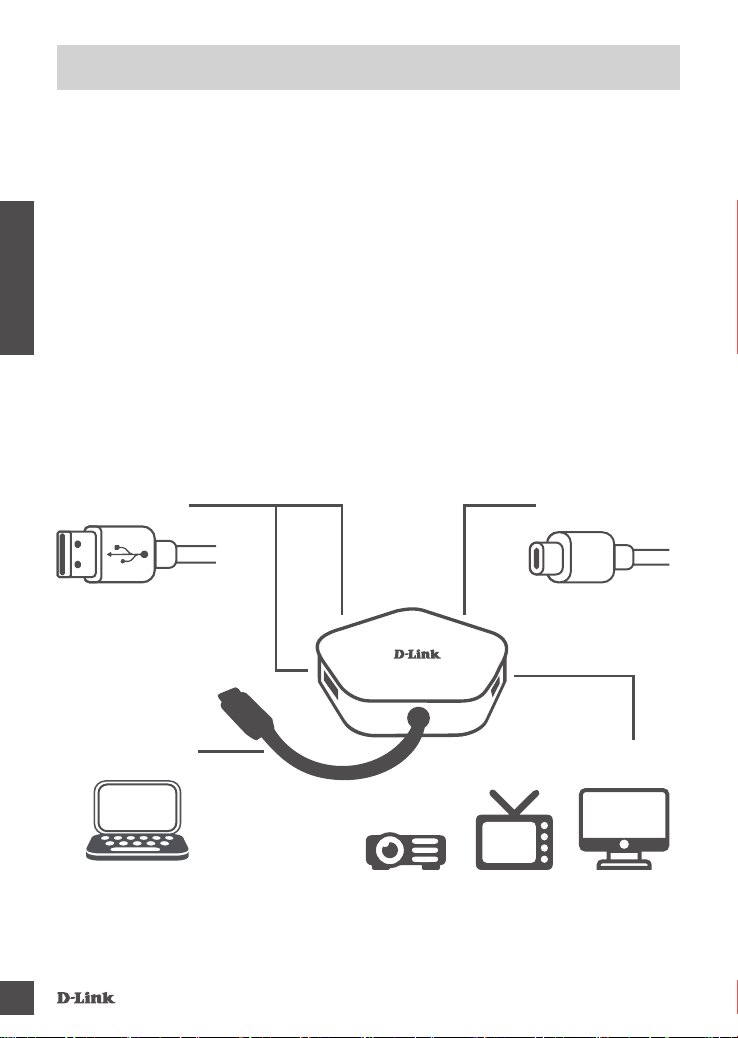

УСТАНОВКА УСТРОЙСТВА
Шаг 1
Подключите USB-кабель адаптера DUB-M420 к доступному порту
USB Type-C компьютера.
Шаг 2
Подключите HDMI-кабель к соответствующему порту на DUB-M420.
Шаг 3
Подключите другой конец HDMI-кабеля к необходимому устройству.
Шаг 4 (опционально)
Подключите до двух USB-устройств к портам USB 3.0. Порт USB
Type-C также можно использовать для синхронизации данных,
зарядки устройств или передачи питания ноутбуку.
USB Type-CUSB 3.0
ПК
МониторТелевизорПроектор
HDMI-дисплей

DUB-M420 7
РУССКИЙ
Технические характеристикии
Аппаратное обеспечение
Интерфейсы •2 порта USB 3.0 Type-A
•Порт HDMI (3840х2160 или
4096х2160 пикселей @ 30 Гц)
обратная совместимость с 1080p
и 720p
•Порт USB 3.0 Type-C
•Разъем USB Type-C (совместим
с Thunderbolt 3)
Общие
Стандарты •HDMI 1.4
•HDCP 2.2
•DisplayPort Alternate Mode
•Спецификация USB версии 3.0
•Спецификация USB версии 2.0
•Спецификация USB версии 1.1
Минимальные
системные
требования
•Компьютер с ОС Microsoft
Windows®, Mac OS® или
Chrome OS™
•Доступный порт USB Type-C с
поддержкой DisplayPort Alternate
Mode
Физические параметры и условия эксплуатации
Размеры •68 х 67 х 16 мм •Длина кабеля: 11,5 см
Вес •50 г
Питание •От шины USB
Потребляемый ток •31 мА, 5 В постоянного тока
Поддерживаемый
зарядный ток
•Порт USB Type-C: 20 В, 3 А
Температура •Рабочая: от 0 до 70 °С •Хранения: от -25 до 85 °С
Влажность •При эксплуатации: от 5% до 80%
без конденсата
•При хранении: от 5% до 80%
без конденсата
Сертификаты •CE
•IC
•FCC
•RCM
Правила и условия безопасной эксплуатации
Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь, что
устройство и кабели не имеют механических повреждений. Устройство должно быть использовано только по
назначению, в соответствии с кратким руководством по установке.
Устройство предназначено для эксплуатации в сухом, чистом, не запыленном и хорошо проветриваемом
помещении с нормальной влажностью, в стороне от мощных источников тепла. Не используйте его на улице и
в местах с повышенной влажностью. Не размещайте на устройстве посторонние предметы. Вентиляционные
отверстия устройства должны быть открыты. Температура окружающей среды в непосредственной близости
от устройства и внутри его корпуса должна быть в пределах от 0° С до +70° С.
Электропитание должно соответствовать параметрам электропитания, указанным в технических
характеристиках устройства.
Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли отключите питание
устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте жидкие/аэрозольные очистители
или магнитные/статические устройства для очистки. Избегайте попадания влаги в устройство.
Срок службы устройства – 2 года.
Гарантийный период исчисляется c момента приобретения устройства у официального дилера на территории
России и стран СНГ и составляет один год.Вне зависимости от даты продажи гарантийный срок не может
превышать 2 года с даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам
серийного номера, указанного на наклейке с техническими данными.
Год: A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H – 2017, I – 2018, J – 2019.
Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.

DUB-M420
8
РУССКИЙ
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
ОФИСЫ
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.
Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно,
кроме официальных праздничных дней. Звонок бесплатный по всей России.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http://www.dlink.ru
e-mail: [email protected]
Изготовитель:
Д-Линк Корпорейшн, 114, Тайвань, Тайпей, Нэйху Дистрикт, Шинху 3-Роуд, № 289
Уполномоченный представитель, импортер:
ООО “Д-Линк Трейд”
390043, г. Рязань, пр. Шабулина, д.16
Тел.: [phone]
Россия
Москва, Графский переулок, 14
Тел. : [phone]
E-mail: [email protected]
Україна
Київ, вул. Межигірська, 87-А
Тел.: [phone]
E-mail: [email protected]
Moldova
Chisinau; str.C.Negruzzi-8
Tel: [phone]
E-mail:[email protected]
Беларусь
Мінск, пр-т Незалежнасці, 169
Тэл.: [phone]
E-mail: [email protected]
Қазақстан
Алматы, Құрманғазы к-cі,143 үй
Тел.: [phone]
E-mail: [email protected]
Հայաստան
Երևան, Դավթաշեն 3-րդ
թաղամաս, 23/5
Հեռ.՝ [phone]
Էլ. փոստ՝ [email protected]
Latvija
Rīga, Lielirbes iela 27
Tel.: [phone]
E-mail: [email protected]
Lietuva
Vilnius, Žirmūnų 139-303
Tel.: [phone]
E-mail: [email protected]
Eesti
E-mail: [email protected]
Türkiye
Uphill Towers Residence A/99
Ataşehir /ISTANBUL
Tel: [phone]
Email: [email protected]
לארשי
20 םימישגמה 'חר
ןולטמ תירק
הווקת חתפ
072-2575555
[email protected]

DUB-M420 9
УКРАЇНСЬКА
• Комп'ютер з ОС Microsoft Windows®, Mac OS®, або Chrome OSTM
• Порт USB Type-C з підтримкою альтернативного режиму DisplayPort
• Кабель HDMI (потрібен HDMI 1.4 для роздільної здатності 4K)
4-В-1 USB-C КОНЦЕНТРАТОР З HDMI ТА
ПЕРЕДАЧЕЮ ЖИВЛЕННЯ
DUB-M420
Якщо в комплекті поставки відсутній будь-який
компонент, зверніться до Вашого постачальника.

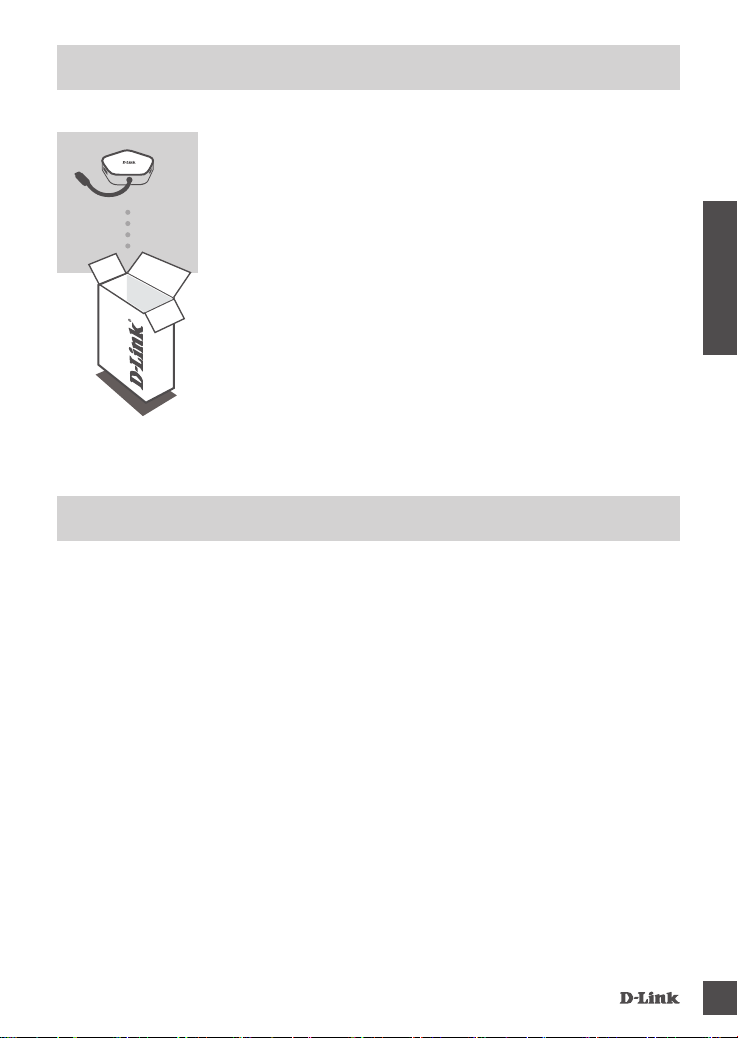

КОМПЛЕКТ ПОСТАЧАННЯ
СИСТЕМНІ ВИМОГИ

DUB-M420
10
УКРАЇНСЬКА

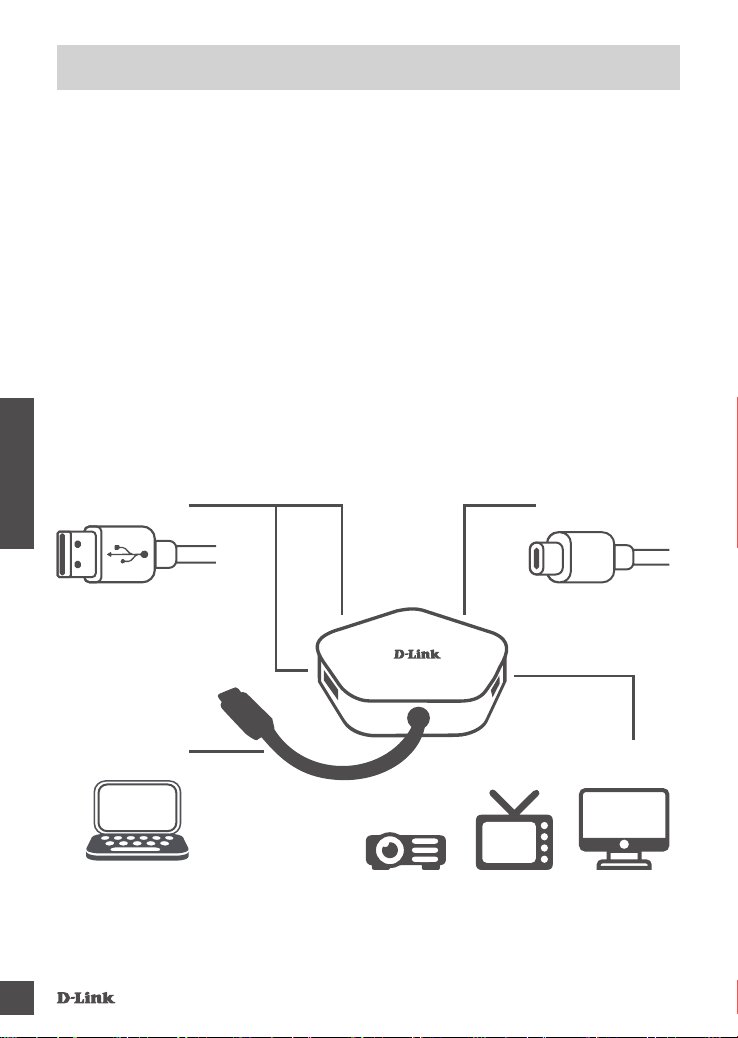

ВСТАНОВЛЕННЯ
Крок 1:
Підключіть USB-роз’єм USB-D4-M420 до вільного порту USB Type-C
на комп’ютері.
Крок 2:
Підключіть кабель HDMI до порту HDMI DUB-M420.
Крок 3:
Підключіть інший кінець кабелю HDMI до дисплея HDMI.
Крок 4 (Необов’язково):
Можете підключити два USB-пристрої до портів USB 3.0. Ви також
можете використовувати порт USB Type-C для синхронізації даних і
заряджання пристрою USB Type-C.
USB Type-CUSB 3.0
Комп’ютер
МоніторТелевізорПроектор
Дисплей HDMI

DUB-M420 11
УКРАЇНСЬКА
ТЕХНІЧНА ПІДТРИМКА
Оновлення програмного забезпечення та документація доступні на Інтернет-сайтах нашої
корпорації.
Корпорація D-Link надає безкоштовну підтримку для клієнтів протягом гарантійного терміну.
Клієнти можуть звернутися до групи технічної підтримки D-Link за телефоном або через
Інтернет.
ДЛЯ КЛІЄНТІВ D-LINK НА ТЕРИТОРІЇ УКРАЇНИ
ТЕХНІЧНА ПІДТРИМКА ЧЕРЕЗ ІНТЕРНЕТ
Web-сайт: http://www.dlink.ua
E-mail: [email protected]
ТЕХНІЧНА ПІДТРИМКА ЗА ТЕЛЕФОНОМ
[phone]
[phone]
АДРЕСИ ТА ТЕЛЕФОНИ ОФІСІВ D-LINK ПО ВСЬОМУ СВІТУ
http://www.dlink.com/corporate/worldwideofces/

DUB-M420
12
ESPAÑOL
• Computador con sistema operativo Microsoft Windows®, Mac OS®o
Chrome OS™
• Puerto USB tipo C con modo alternativo DisplayPort compatible
• Un cable HDMI (se requiere HDMI 1.4 para una resolución 4K)
HUB USB TIPO-C 4-EN-1 CON HDMI Y ALIMENTACIÓN
DUB-M420
Si alguno de estos elementos falta o está dañado,
póngase en contacto con su distribuidor.
CONTENIDOS DEL EMPAQUE
REQUISITOS DEL SISTEMA

DUB-M420 13
ESPAÑOL
INSTALACION DEL PRODUCTO
Paso 1:
Conecte el conector USB Tipo-C del dispositivo DUB-M420 a un puerto
USB Tipo-C disponible en su computador.
Paso 2:
Conecte un cable HDMI al puerto HDMI del DUB-M420.
Paso 3:
Conecte el otro extremo del cable HDMI a su pantalla HDMI.
Paso 4 (Opcional):
Conecte hasta dos dispositivos USB a los puertos USB 3.0. También
puede usar el puerto USB Tipo-C para sincronizar datos, cargar su
dispositivo USB Tipo-C o entregar energía a su computador portátil.
USB Tipo CUSB 3.0
Computador
MonitorTVProyector
Pantalla HDMI

DUB-M420
14
ESPAÑOL
SoPorte tÉCniCo
Usted puede encontrar actualizaciones de softwares o rmwares y documentación para usuarios a
través de nuestro sitio www.dlinkla.com
SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA
Por favor revise el número telefónico del Call Center de su país en
http://www.dlinkla.com/soporte/call-center
Soporte Técnico de D-Link a través de Internet
Horario de atención Soporte Técnico en www.dlinkla.com
e-mail: [email protected] & [email protected]

DUB-M420 15
PORTUGUÊS
• Computadores que executam Microsoft Windows®, Mac OS®ou
Chrome OS™.
• Porta USB Tipo C com Modo Alternado DisplayPort suportado
• Um cabo HDMI (HDMI 1.4 é necessário para resolução 4K)
HUB 4-EM-1 USB-C COM HDMI E ALIMENTAÇÃO
DUB-M420
Se algum desses itens estiverem faltando ou
danicado, entre em contato com o seu revendedor.
CONTEÚDO DA EMBALAGEM
REQUISITOS DO SISTEMA

DUB-M420
16
PORTUGUÊS
CONFIGURAÇÃO DO PRODUTO
Passo 1:
Conecte o conector USB Tipo-C do DUB-M420 a uma porta USB Tipo-C
disponível no seu computador.
Passo 2:
Ligue um cabo HDMI à porta HDMI do DUB-M420.
Passo 3:
Conecte a outra extremidade do cabo HDMI ao seu monitor HDMI.
Passo 4 (Opcional):
Conecte até dois dispositivos USB às portas USB 3.0. Você também
pode usar a porta USB Tipo-C para sincronizar dados, carregar seu
dispositivo USB Tipo-C ou fornecer energia para seu notebook.
USB Tipo-CUSB 3.0
Computador
MonitorTelevisãoProjetor
Display HDMI

DUB-M420 17
PORTUGUÊS
SUPorte tÉCniCo
Caso tenha dúvidas na instalação do produto, entre em contato com o Suporte Técnico D-Link.
Acesse o site: www.dlink.com.br/suporte

DUB-M420
18
中
文• 電腦支援 Microsoft Windows®OS, Mac OS®, 或Chrome OSTM
• USB Type-C 埠且支援DisplayPort Alternate Mode
• HDMI
線(4K解析度需使用HDMI 1.4 )
4合1 USB-C HUB 具備HDMI與供電
DUB-M420
如有任何配件遺漏或是損壞，請洽經銷商聯繫。
包裝內容
系統需求

DUB-M420 19
中
文

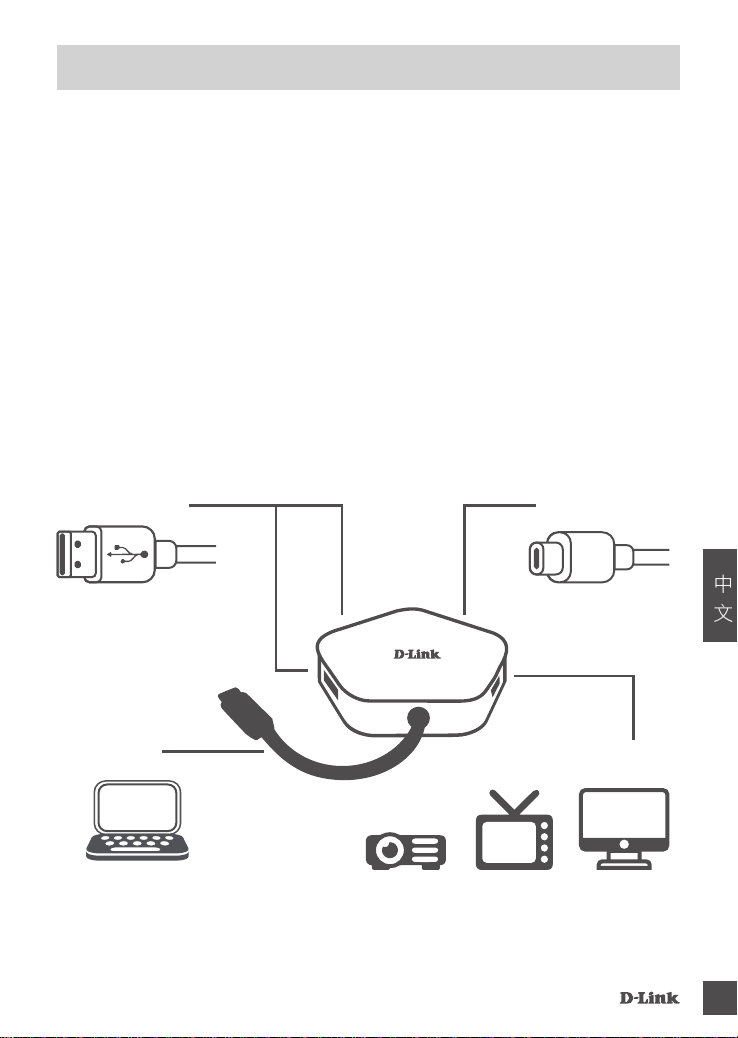

產品設定
步驟 1:
請將DUB-M420的USB Type-C連接線接到您電腦上可使用的USB
Type-C 埠。
步驟 2:
連接HDMI線至DUB-M420的HDMI埠。
步驟 3:
請將附件的HDMI線另外一端連接至您的HDMI顯示器。
步驟 4 (選項):
連接兩個USB 設備至USB 3.0 埠，您也可以使用USB Type-C 埠來
同步資料或是供電給USB Type-C 裝置或筆記型電腦。
USB Type-CUSB 3.0
電腦
螢幕電視投影機
HDMI顯示

DUB-M420
20
中
文
D-Link 友訊科技 台灣分公司 技術支援資訊
如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣、香港或是澳門用戶
可至網站、電子郵件或電話等方式與D-Link技術支援工程師聯絡。
台灣D-Link免付費技術諮詢專線
台灣技術諮詢服務專線 0800-002-615
台灣手機付費電話 [phone]#8715
台灣網站： http://www.dlink.com.tw
台灣電子郵件： [email protected]
產品保固期限、台灣區技術諮詢時間、維修據點查詢，請參考http://www.dlink.com.tw
網頁說明。
香港、澳門D-Link技術諮詢專線
香港技術諮詢服務專線 (852) 8100 8892
香港服務時間： 週一至週五 10:00 ~ 13:00及14:00 ~ 18:00
週六 09:00 ~ 13:00 / 週日及公眾假期休息
香港網站： http://www.dlink.com.hk
香港電子郵件： [email protected]
香港、澳門維修據點查詢請參考http://www.dlink.com.hk/contact.html 網頁說明。
如果您是其他地區的用戶，請參考D-Link網站www.dlink.com 查詢全球各地分公司的聯絡
資訊以取得相關支援服務。
立即掃描QR code
了解更多
服務資訊
