D-Link DCS-4602EV User manual

This document will guide you through the
basic installation process for your new
D-Link Network Camera.
DCS-4602EV
Documentation also available on
CD and via the D-Link Website
Quick Installation Guide
Vigilance Full HD Outdoor Vandal-Proof PoE Dome Camera
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione
Краткое руководство по установке
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat

D-Link DCS-4602EV Quick Installation Guide 1
ENGLISH
Quick Installation Guide
This installation guide provides basic instructions for installing the Network Camera on
your network. For additional information about how to use the camera, please see the
User Manual which is available on the CD included in this package or from the D-Link
support website.
Package Contents
DCS-4602EV Vigilance Full HD Outdoor Vandal-Proof PoE Dome Camera
Cable Waterproong Connector
Rubber Power Connector Plug
Mounting Kit
Manual and Software on CD-ROM
Quick Installation Guide
If any of the above items are missing, please contact your reseller.
Safety Notice:
Installation and servicing should be done by certied technicians so as to conform to all
local codes and prevent voiding your warranty.

D-Link DCS-4602EV Quick Installation Guide
2
ENGLISH

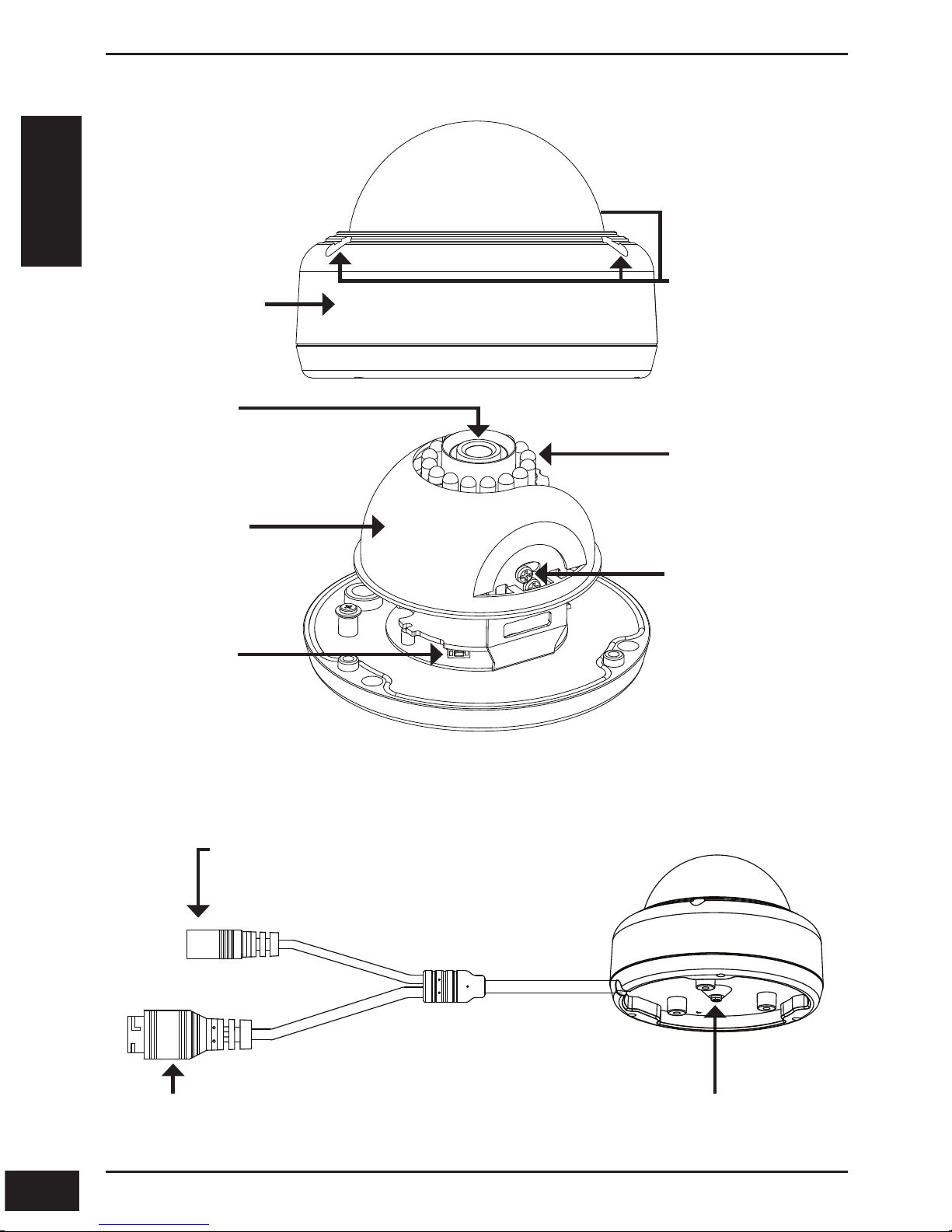

Hardware Overview
IR LEDs
Provide illumination for
low-light environments
Camera Lens
Reset Button
Resets camera back
to the factory default
settings
Grounding Screw
Attach to a grounding wire
if desired
Ethernet Jack
RJ-45 connector for Ethernet which can also be used to
power the camera using Power over Ethernet (PoE)
Power Connector
Connects to an optional 12 V / 1.5 A
power adapter (not included)
Protective Cover
Cover Screws
The three screws can be
removed with the included
wrench
Tilt Adjustment Screw
Can be loosened to adjust
camera angle
Inner Cover

D-Link DCS-4602EV Quick Installation Guide 3
ENGLISH

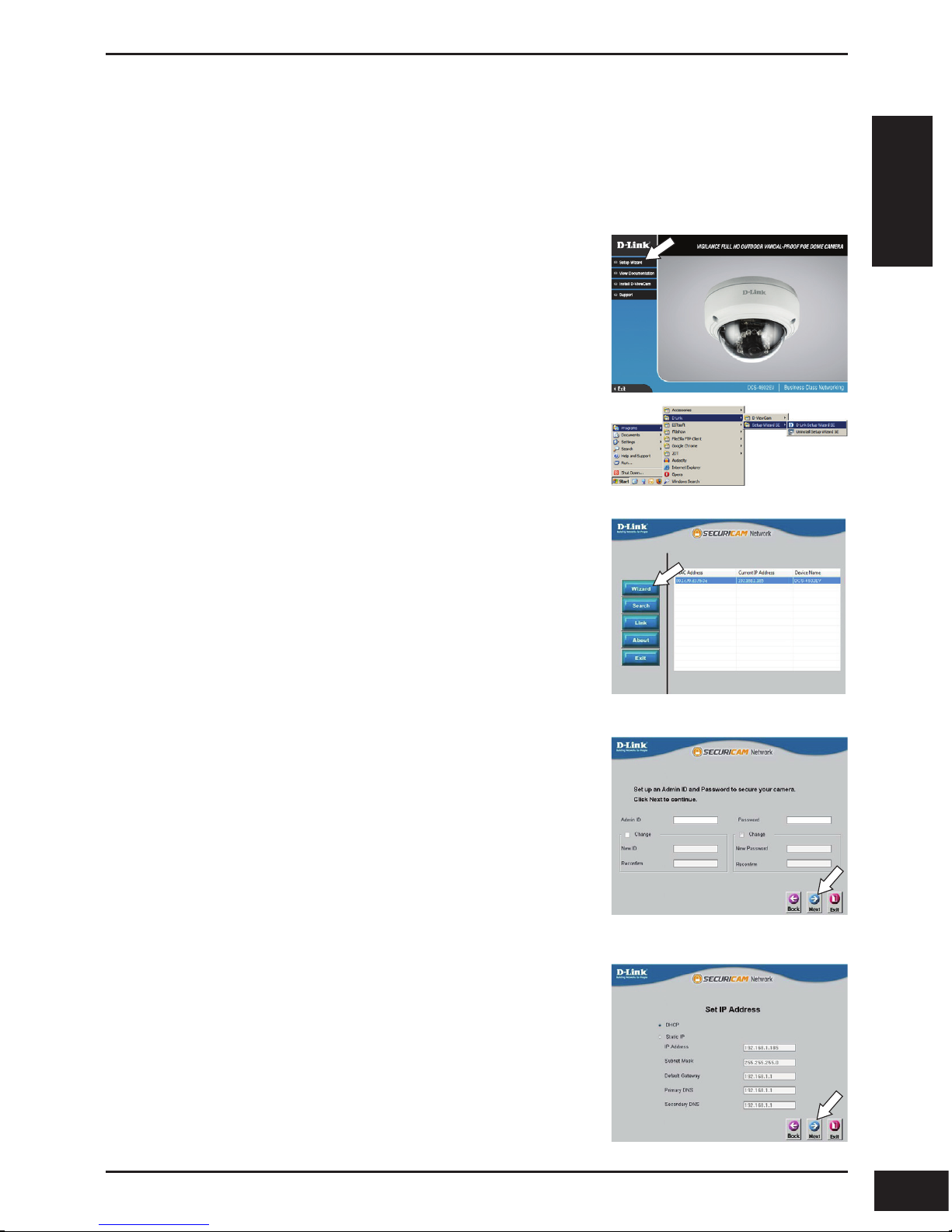

Conguring the Camera
Insert the DCS-4602EV CD into your computer's CD-ROM drive to begin the installation.
If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to
start automatically, click the Start button and type D:\autorun.exe (where D: represents
the drive letter of your CD-ROM drive) and press Enter.

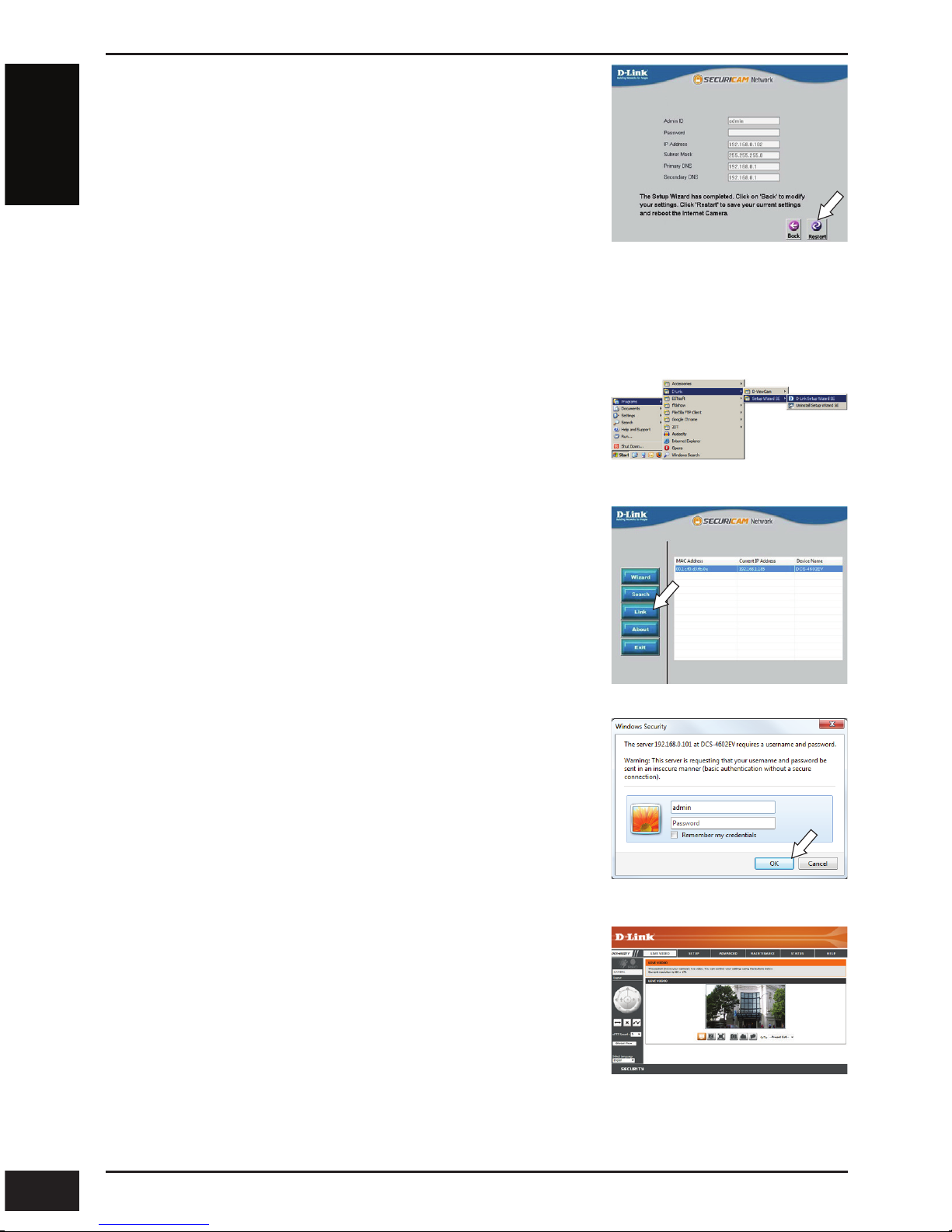

Click on the D-Link Setup Wizard SE icon that was
created in your Windows Start menu (Start > D-Link >
Setup Wizard SE).
The Setup Wizard will appear and display the MAC
address and IP address of your camera(s). If you have a
DHCP server on your network, a valid IP Address will be
displayed. If your network does not use a DHCP server,
the network camera's default static IP 192.168.0.20 will be
displayed.
Select your camera, then click the Wizard button to
continue.
Click Setup Wizard and follow the instructions to install
the Setup Wizard.
Enter the Admin ID and password. When logging in for
the rst time, the default Admin ID is admin with the
password left blank.
Click the checkboxes if you wish to change the admin ID
and password for the camera, and enter the new ID and
password you wish to use.
Click Next to continue.
Select DHCP if your camera obtains an IP address
automatically from a DHCP server such as a router.
Select Static IP if you want to manually enter the IP
settings for the camera.
Click Next to continue.

D-Link DCS-4602EV Quick Installation Guide
4
ENGLISH
Viewing Your Camera via Web Browser
Click on the D-Link Setup Wizard SE icon that was
created in your Windows Start menu (Start > D-Link >
Setup Wizard SE).
Select the camera and click Link to access the web
conguration.
The Setup Wizard will automatically open your web
browser to the IP address of the camera.
This section displays your camera’s live video. You can
select your video prole and view or operate the camera.
For additional information about web conguration, please
refer to the user manual included on the CD-ROM or the
D-Link website.
Enter admin as the default username and leave the
password blank. Click OK to continue.
Take a moment to conrm your settings and click Restart.

D-Link DCS-4602EV Quick Installation Guide 5
ENGLISH
Mounting Instructions
It is highly recommended that you congure and test your camera before mounting it.
Place the mounting sticker where you want to position the
camera.
Use a 6 mm drill bit to make the required holes
approximately 25 mm deep, then insert the wall anchors
into the holes.
If you are running the camera cables through the wall,
drill a hole in the center and pull the cables through the
hole.
Use the included wrench to loosen the 3 screws on the
top of the camera, then lift the camera cover off.
Use the screws provided to mount the camera to the wall.
If you are running the camera cables out the side of
the camera, guide the camera cables through the cable
channel on the base.

D-Link DCS-4602EV Quick Installation Guide
6
ENGLISH
If you need to waterproof your installation, please continue to the next page.

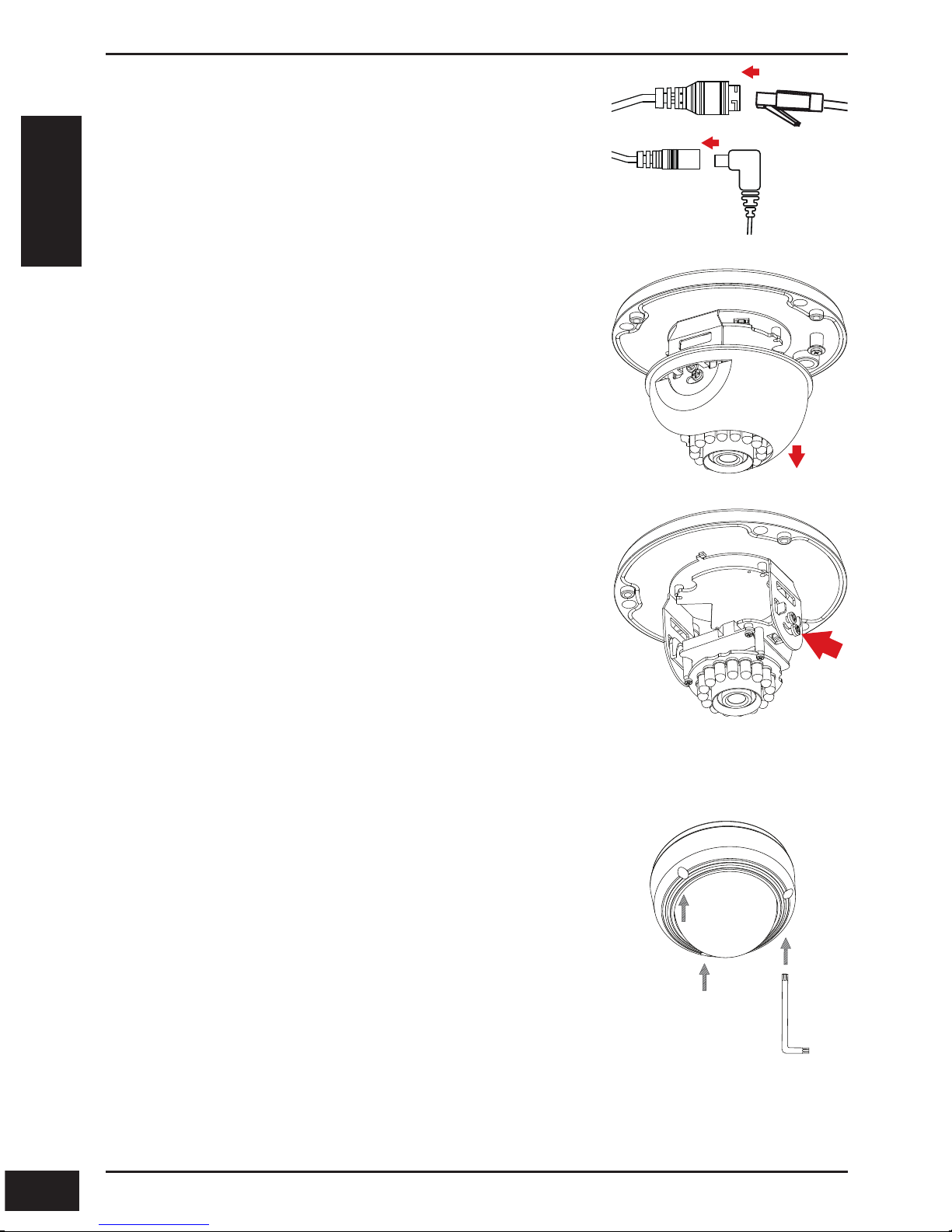

Connect the power and Ethernet cables, or just the
Ethernet cable if you are using a PoE connection.
Reattach the camera cover.
To adjust the camera's angle, pull the black inner cover
and remove it from the camera.
Loosen the adjustment screw on the side of the camera,
then retighten it after moving the camera to the desired
angle. You can also rotate the camera by grasping the
camera and turning it left or right.
When you are done adjusting the camera's angle, put the
inner cover back into place.
Note: The camera has a limited range of motion; if it stops
when you are adjusting it, do not attempt to rotate or tilt
the camera any further in that direction.

D-Link DCS-4602EV Quick Installation Guide 7
ENGLISH

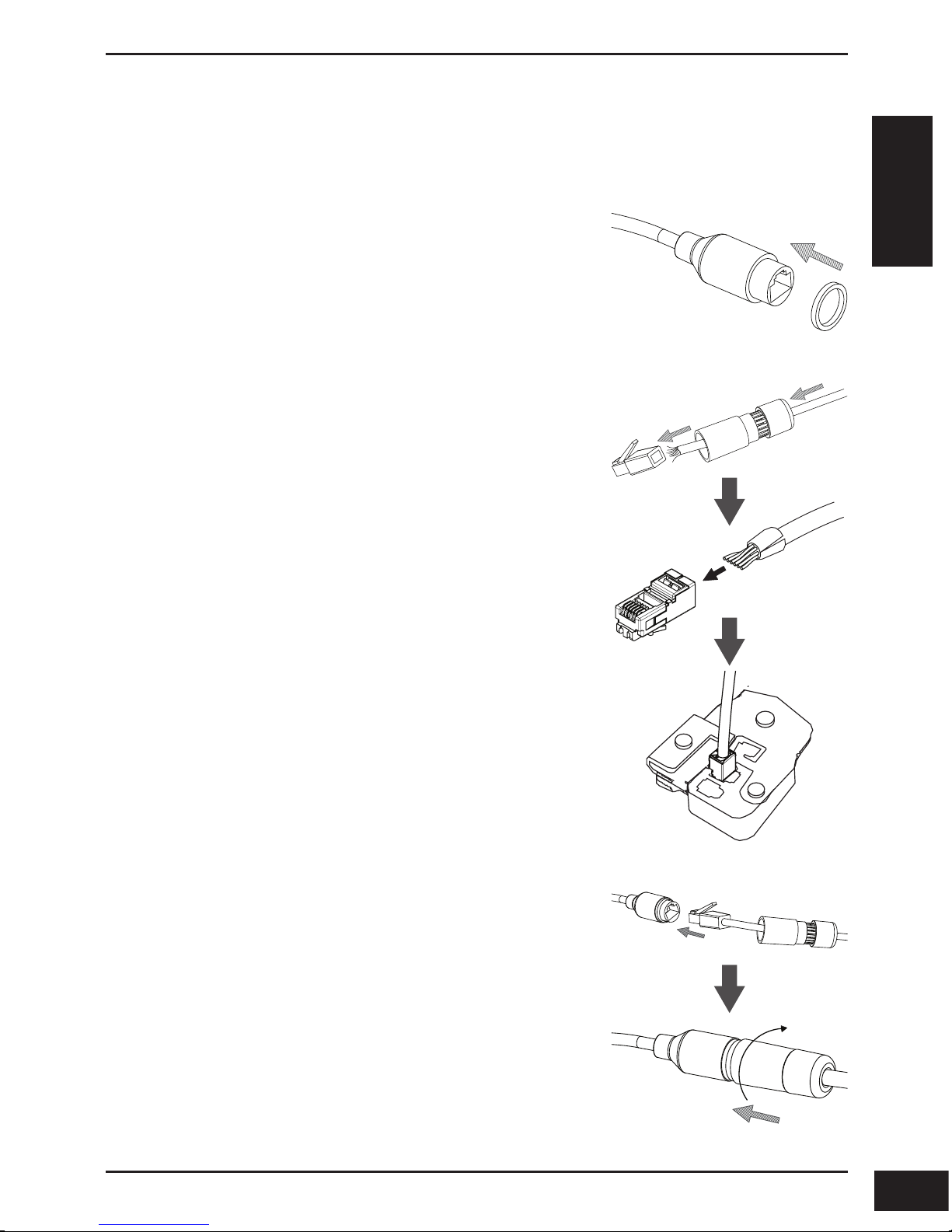

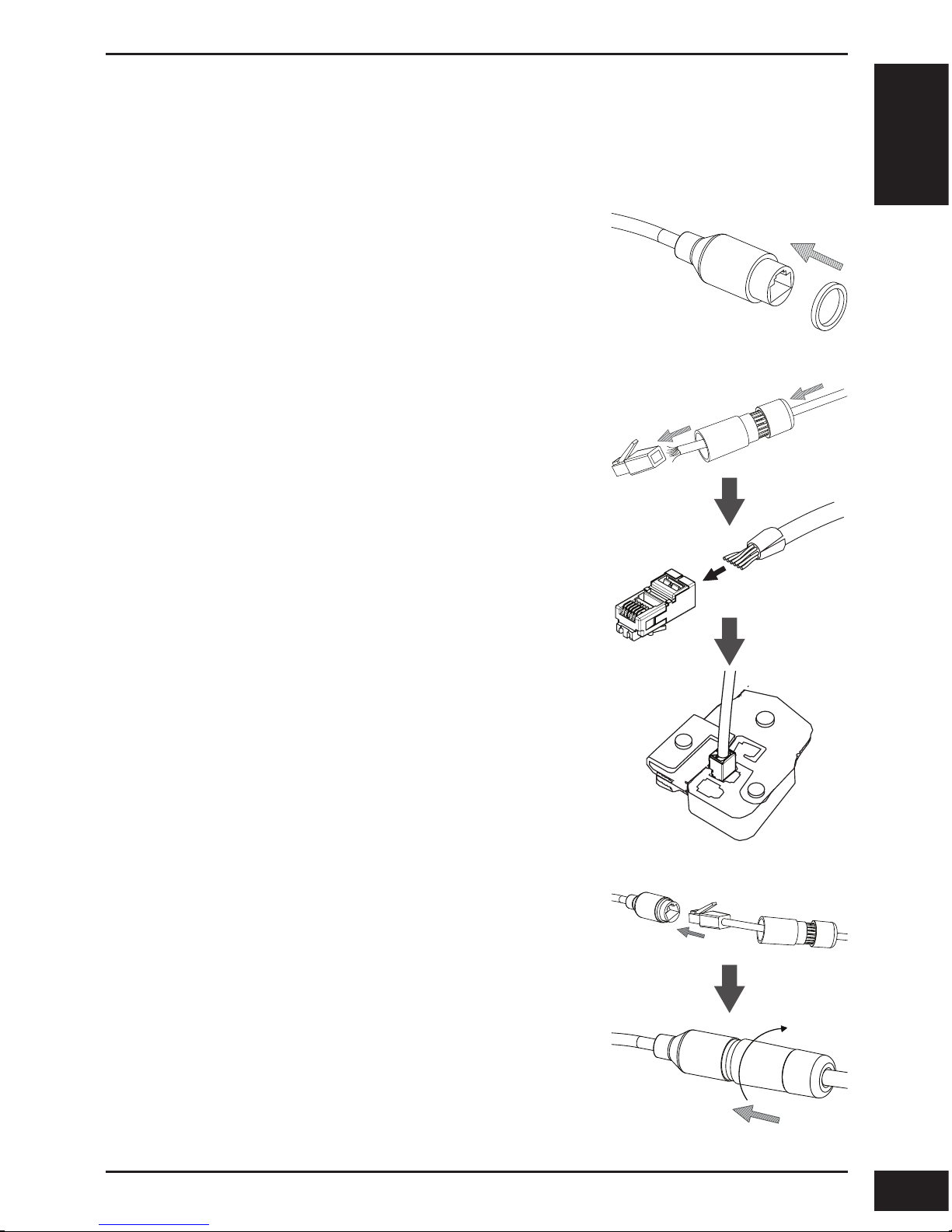

To waterproof your camera installation, follow the instructions below. Round Ethernet
cable, a crimping tool, and RJ-45 plugs are required for this procedure.
Waterproong Your Installation
Place the washer around the base of the Ethernet
connector as shown.
Connect the RJ-45 plug into the Ethernet connector, then
screw the waterproof connector to the Ethernet connector
by turning it about a half-turn clockwise.
Thread bare Ethernet cable through the waterproof
connector as shown, then crimp an RJ-45 plug onto the
cable.

D-Link DCS-4602EV Quick Installation Guide
8
ENGLISH

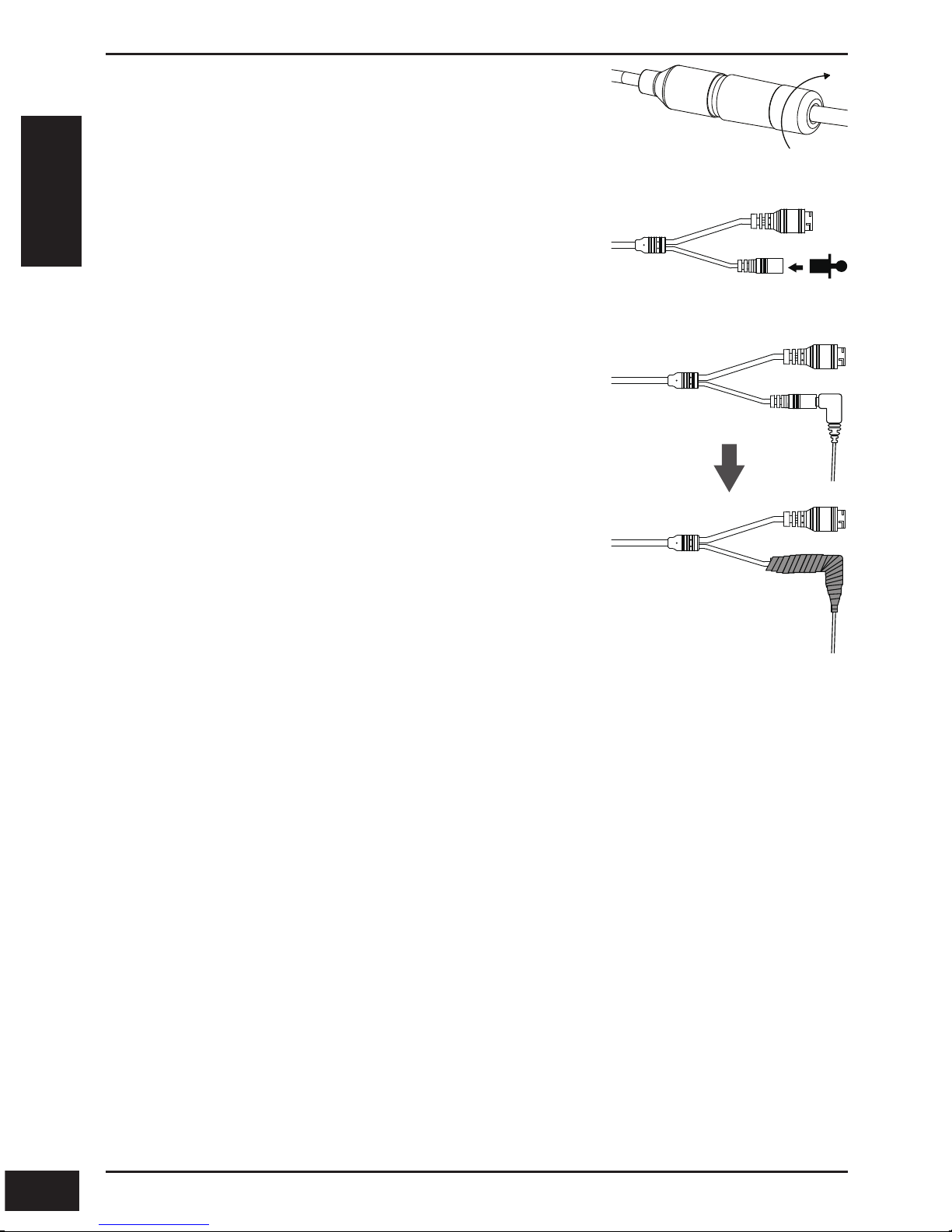

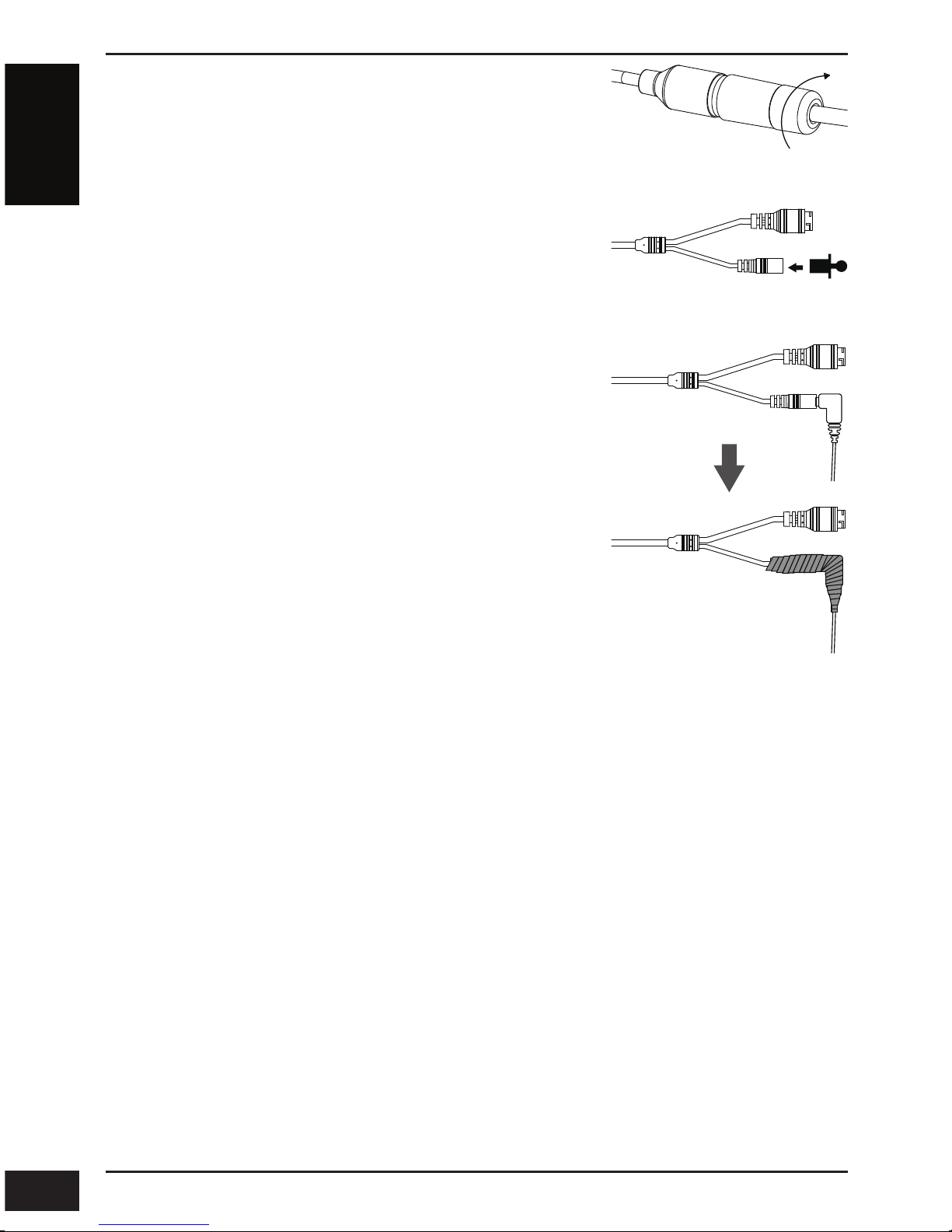

If you are using PoE to power your camera, use the
included rubber power connector plug to the power
connector.
If you are using a power adapter(not included) to
power your camera, wind waterproof tape around the
connection in an overlapping manner to cover it.
Additional Information
Additional help and product information is available online at http://www.dlink.com.
Warranty Information
Please visit http://warranty.dlink.com/ for warranty information for your region.
Screw the back part of the waterproof connector clockwise
until there is a tight seal around the Ethernet cable.

D-Link DCS-4602EV Quick Installation Guide 9
9
DEUTSCH
Installationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation der
Netzwerkkamera in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung der
Kamera nden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket
beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
Packungsinhalt
DCS-4602EV Vigilance Full HD Outdoor Vandal-Proof PoE Dome Camera
Wasserdichter Anschlussstecker
Netzanschlussstecker aus Hartgummi
Montageset
CD-ROM mit Software und Handbuch
Installationsanleitung
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren
Fachhändler.
Sicherheitshinweis:
Installation und Wartungsarbeiten sollten nur von zertizierten Technikern
vorgenommen werden, zu jeder Zeit allen örtlich geltenden Richtlinien und
Anforderungen entsprechen sowie verhindern, dass Ihr Garantieanspruch erlischt.

D-Link DCS-4602EV Quick Installation Guide
10
10
DEUTSCH

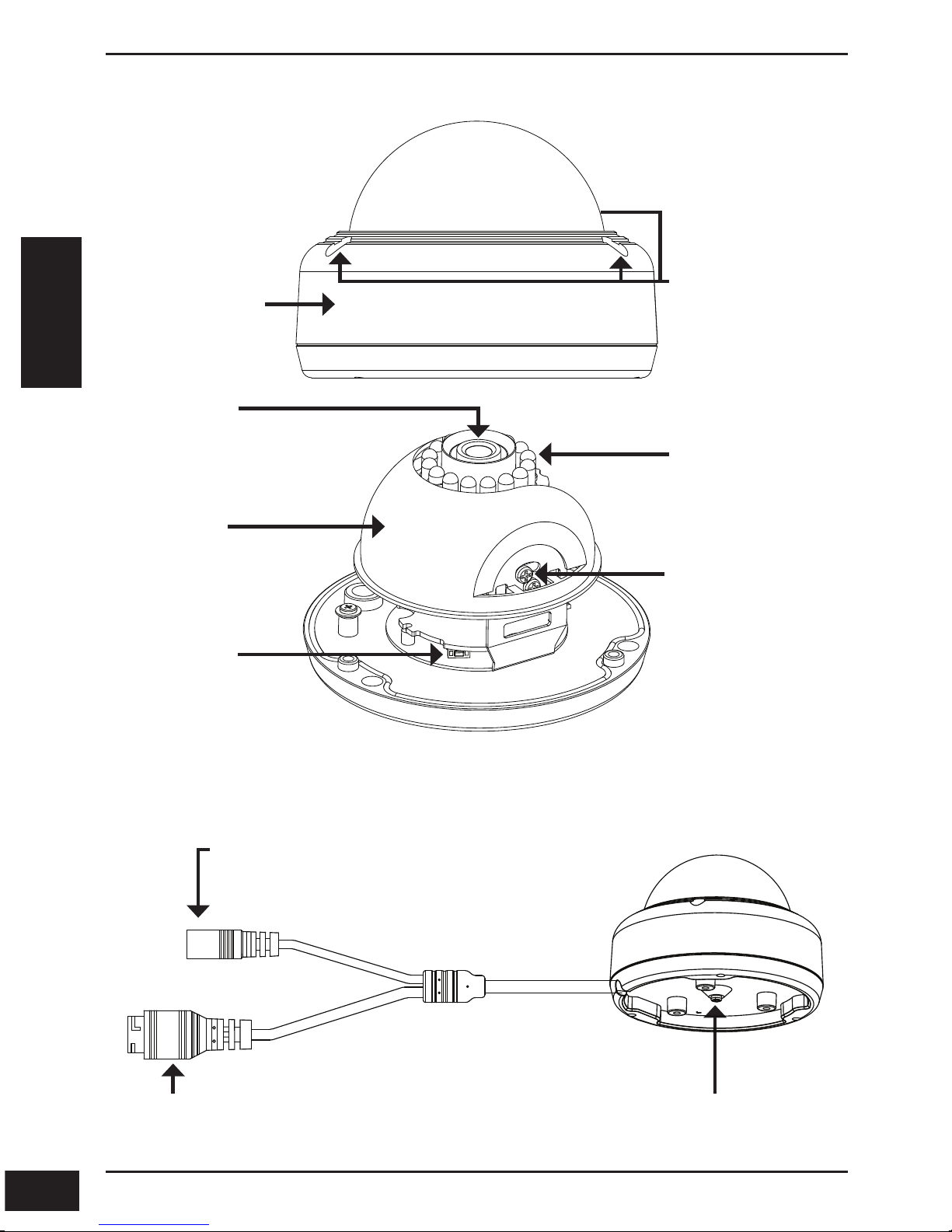

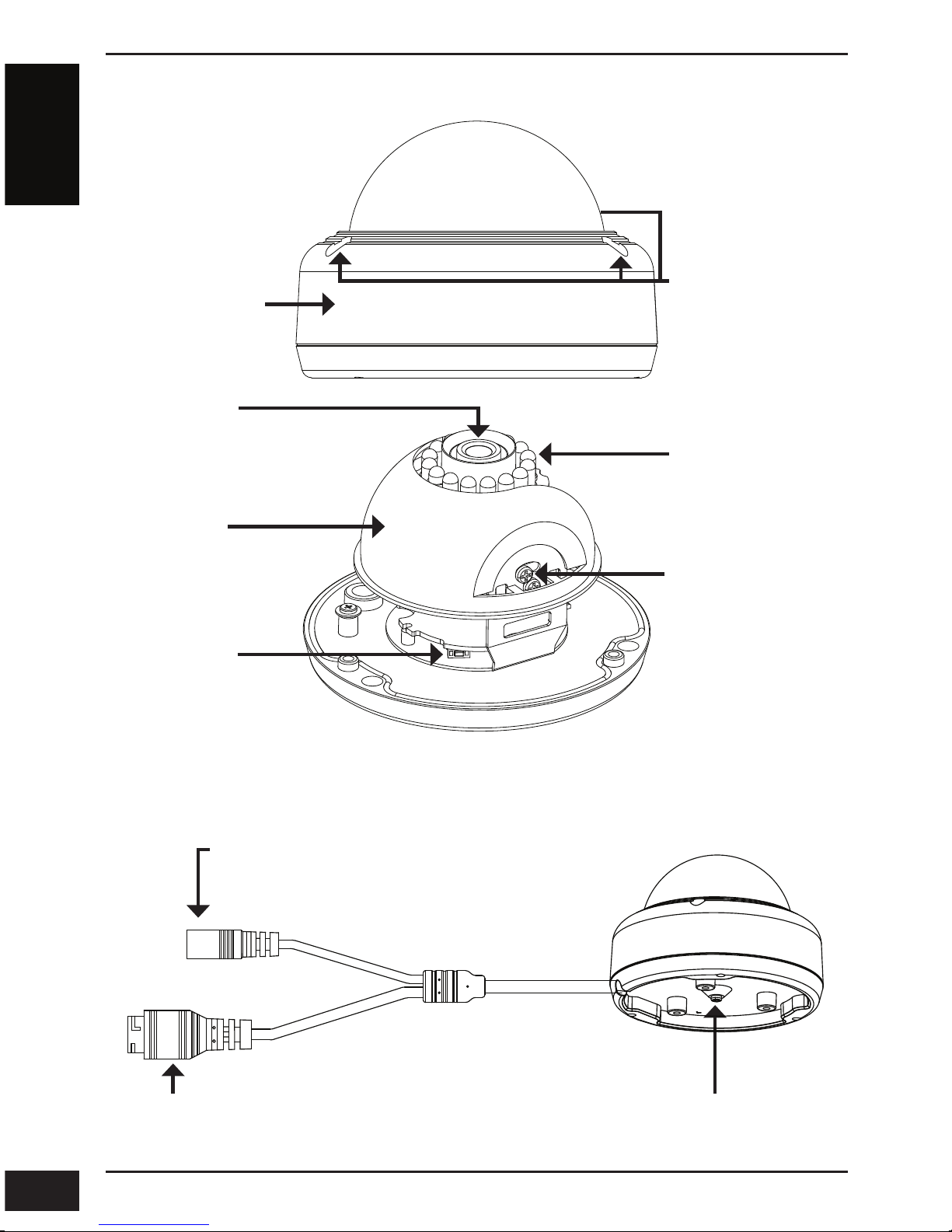

Hardware-Überblick
IR LEDs
Beleuchtung für
schwach ausgeleuchtete
Umgebungen
Kameraobjektiv
Rücksetzknopf
(Reset)
Setzt die Kamera
auf die werkseitigen
Standardeinstellungen
zurück
Erdungsschraube
Nach Bedarf zum Anbringen eines
Erdungskabels
Ethernet-Anschluss
RJ-45-Anschluss für Ethernet, der auch für die
Stromzufuhr (PoE) der Kamera verwendet werden kann
Netzanschluss
Zum Anschluss an ein Netzteil (12 V /
1,5 A) (nicht im Lieferumfang enthalten)
Schutzabdeckung
Abdeckschrauben
Die drei Schrauben können
mit Hilfe des mitgelieferten
Schraubenchlüssels gelöst
und entfernt werden
Neigeeinstellschraube
Kann zur Einstellung des
Kamerawinkels gelöst
werden
Innenabdeckung

D-Link DCS-4602EV Quick Installation Guide 11
11
DEUTSCH
Konguration der Kamera
Legen Sie die DCS-4602EV in das CD-ROM-Laufwerk Ihres Computers, um die
Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt
werden oder der D-Link Launcher startet nicht automatisch, klicken Sie auf Start >
Ausführen. Geben Sie D:\autorun.exe ein, wobei D: für den Laufwerkbuchstaben Ihres
CD-ROM-Laufwerks steht.
Klicken Sie auf das Symbol für den D-Link Setup-
Assistenten SE, der in Ihrem Windows-Startmenü (Start
> D-Link > Setup Wizard SE) erstellt wurde.
Der Setup-Assistent wird aufgerufen und zeigt die MAC-
und IP-Adresse Ihrer Kamera(s) an. Wenn in Ihrem
Netzwerk ein DHCP-Server vorhanden ist, wird eine
gültige IP-Adresse angezeigt. Weist Ihr Netzwerk keinen
DHCP-Server auf, wird die standardmäßige statische
IP-Adresse 192.168.0.20 der Netzwerkkamera angezeigt.
Wählen Sie Ihre Kamera aus und klicken Sie dann auf
Wizard (Assistent), um fortzufahren.
Klicken Sie auf Setup Wizard (Setup-Assistenten) und
folgen Sie den Anweisungen zu dessen Installation.
Geben Sie die Administratorkennung und das Kennwort
ein. Bei Erstanmeldung ist die standardmäßige
Administratorkennung admin. Das Feld zur Eingabe des
Kennworts (Password) bleibt leer.
Klicken Sie auf die Kontrollkästchen, wenn Sie die
Administratorkennung und das Kennwort für die Kamera
ändern möchten. Geben Sie die neue Kennung und das
Kennwort ein, das Sie verwenden möchten.
Klicken Sie auf Next (Weiter), um fortzufahren.
Wählen Sie DHCP, wenn Ihrer Kamera automatisch eine
IP-Adresse von einem DHCP-Server (wie z. B. einem
Router) zugewiesen wird.
Wählen Sie Static IP (Statische IP-Adresse), wenn Sie
die IP-Einstellungen für die Kamera manuell eingeben
möchten.
Klicken Sie auf Next (Weiter), um fortzufahren.

D-Link DCS-4602EV Quick Installation Guide
12
12
DEUTSCH

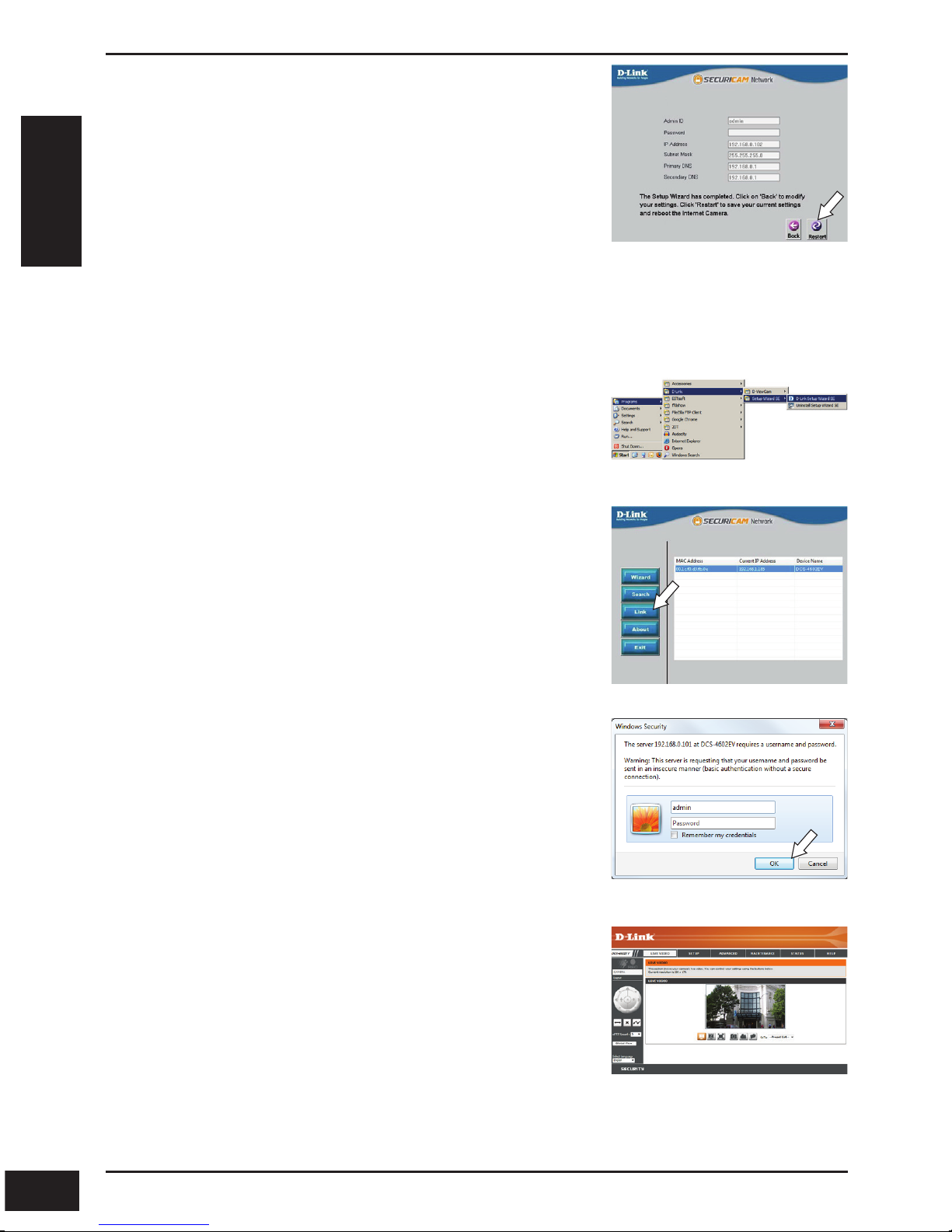

Prüfen Sie Ihre Einstellungen und klicken Sie dann auf
Restart (Neustart).
Anzeige Ihrer Kamera über einen Webbrowser
Klicken Sie auf das Symbol für den D-Link Setup-
Assistenten SE, der in Ihrem Windows-Startmenü (Start
> D-Link > Setup Wizard SE) erstellt wurde.
Wählen Sie die Kamera aus und klicken Sie auf Link, um
auf die Web-Konguration zuzugreifen.
Der Setup-Assistent öffnet automatisch Ihren Webbrowser
mit der IP-Adresse der Kamera.
In diesem Abschnitt werden Live-Videoaufnahmen Ihrer
Kamera angezeigt. Sie können Ihr Videoprol auswählen
und die Kamera anzeigen und bedienen. Weitere
Informationen zur Web-Konguration nden Sie in dem
auf der CD-ROM enthaltenen Benutzerhandbuch oder auf
der D-Link-Website.
Geben Sie als Standard-Benutzernamen admin ein und
lassen Sie das Feld „Password“ (Kennwort) leer. Klicken
Sie auf OK, um fortzufahren.

D-Link DCS-4602EV Quick Installation Guide 13
13
DEUTSCH
Montageanleitung
Es ist unbedingt ratsam, zuerst die Kamera zu kongurieren und zu testen, bevor Sie
die Montage der Kamera vornehmen.
Platzieren Sie die Klebeschablone für die Montage dort,
wo die Kamera angebracht werden soll.
Bohren Sie etwa 25 mm tiefe Löcher mithilfe eines 6 mm
Bohreinsatzes. Stecken Sie dann die Dübel in die Löcher.
Sollen die Kamerakabel durch die Wand geführt
werden, bohren Sie ein Loch in der Mitte und führen Sie
die Kabel hindurch.
Verwenden Sie den mitgelieferten Schraubenschlüssel,
um die drei Schrauben oben auf der Kamera zu lösen.
Nehmen Sie dann die Kameraabdeckung ab.
Befestigen Sie die Kamera mithilfe der mitgelieferten
Schrauben an der Wand.
Wenn die Führung der Kamerakabel außerhalb der
Kamera erfolgen soll, führen Sie die Kamerakabel durch
den Kabelkanal des Sockels.

D-Link DCS-4602EV Quick Installation Guide
14
14
DEUTSCH
Soll Ihre Installation wasserdicht sein, fahren Sie bitte auf der nächsten Seite fort.
Schließen Sie das Strom- und Ethernet-Kabel oder nur
das Ethernet-Kabel an, wenn Sie eine PoE-Verbindung
verwenden.
Bringen Sie die Kameraabdeckung wieder an.
Um den Winkel der Kamera einzustellen, ziehen Sie die
schwarze Innenabdeckung und nehmen Sie sie von der
Kamera ab.
Lösen Sie die Einstellschraube an der Seite der Kamera,
bewegen Sie die Kamera in den gewünschten Winkel und
ziehen Sie dann die Schraube wieder an. Sie können die
Kamera auch drehen, indem Sie sie mit der Hand nach
links oder rechts bewegen.
Bringen Sie nach Einstellung des Kamerawinkels die
Innenabdeckung wieder an.
Hinweis: Die Kamera verfügt über einen beschränkten
Bewegungsbereich. Wenn sie bei der ihrer Einstellung
nicht weiter bewegt werden kann, versuchen Sie nicht, sie
weiter in diese Richtung zu drehen oder zu neigen.

D-Link DCS-4602EV Quick Installation Guide 15
15
DEUTSCH
Um Ihre Kamerainstallation wasserdicht zu machen, befolgen Sie die Anweisungen
unten: Für diesen Vorgang sind ein rundes Ethernet-Kabel, eine Crimpzange und RJ-45
Stecker erforderlich.
Ihre Installation wasserdicht machen
Bringen Sie den Dichtungsring auf dem Ethernet-
Steckverbinder (wie in der Abbildung zu sehen) an.
Stecken Sie den RJ-45 Stecker in den Ethernet-
Steckverbinder und drehen Sie den wasserdichten
Steckanschluss im Uhrzeigersinn etwa eine halbe
Umdrehung auf den Ethernet-Steckverbinder.
Fädeln Sie das Ethernet-Kabel mit dem freien Kabelende
durch den wasserdichten Stecker (siehe Abbildung) und
stecken Sie einen RJ-45 Stecker auf das gecrimpte Kabel.

D-Link DCS-4602EV Quick Installation Guide
16
16
DEUTSCH
Wenn Sie PoE (Power over Ethernet) zum Betrieb
Ihrer Kamera nutzen, sollten Sie den mitgelieferten
Gummistecker zum Stromanschluss verwenden.
Falls Sie ein Netzteil (Stromadapter) - nicht im
Lieferumfang enthalten - zum Betrieb Ihrer Kamera
nutzen, wickeln Sie wasserfestes Klebeband zur
Abdeckung stufenweise überlappend um die Verbindung.
Weitere Informationen
Zusätzliche Hilfe und Produktinformationen stehen Ihnen online unter http://www.dlink.
com zur Verfügung.
Garantiebestimmungen
Landesspezische Informationen zu Gewährleistungen nden Sie unter http://warranty.
dlink.com/.
Drehen Sie den hinteren Teil des wasserdichten
Steckanschlusses im Uhrzeigersinn, bis eine feste
Abdichtung um das Ethernet-Kabel erreicht ist.

D-Link DCS-4602EV Quick Installation Guide 17
17
FRANÇAIS
Guide d'installation rapide
Ce guide d'installation fournit des instructions élémentaires qui vous aideront à installer
la caméra réseau sur votre réseau. Pour obtenir des informations complémentaires sur
l'utilisation de la caméra, consultez le Manuel d'utilisation, disponible sur le CD joint à
ce coffret, ou sur le site Web d'assistance D-Link.
Contenu de la boîte
Caméra à dôme de surveillance extérieure PoE Full HD anti vandalisme
DCS-4602EV
Câble du connecteur étanche
Bouchon en caoutchouc du connecteur d'alimentation
Kit de montage
Manuel et logiciel sur CD-ROM
Guide d'installation rapide
Contactez votre revendeur s'il manque l'un des éléments ci-dessus.
Remarque de sécurité :
L'installation et l'entretien doivent tre raliss par des techniciens qualis an d'tre
conformes à tous les codes locaux et d'éviter d'annuler votre garantie.

D-Link DCS-4602EV Quick Installation Guide
18
18
FRANÇAIS
Description du matériel
Témoins IR
Fournissent un éclairage
pour les environnements
sombres
Objectif de la
caméra
Bouton de
réinitialisation
Restaure les
paramètres par défaut
de la caméra
Vis de mise à la terre
Connectez à un l de terre
si vous le souhaitez
Connecteur Ethernet
Connecteur RJ-45 pour Ethernet, pouvant également servir à alimenter
la caméra utilisant la fonction PoE (alimentation électrique par câble
Ethernet)
Connecteur d’alimentation
Se connecte à un adaptateur d’alimentation de
12 V / 1,5 A optionnel (non inclus)
Couvercle de
protection
Vis du couvercle
Les trois vis peuvent
être enlevées avec la clé
fournie
Vis de réglage de l'incl
inaison
Peut être desserrée
pour ajuster l'angle de la
caméra
Couvercle
intérieur
