D-Link DCS-6315 User manual

This document will guide you through the
basic installation process for your new D-Link
Network Camera.
DCS-6315
Documentation also available on CD
and via the D-Link Website
Quick Installation Guide
HD Outdoor Fixed Dome Camera with Color Night Vision
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione
Краткое руководство по установке
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat

D-Link DCS-6315 Quick Install Guide 1
ENGLISH
DCS-6315 Quick Install Guide
This installation guide provides basic instructions for installing the DCS-6315 Network
Camera on your network. For additional information about how to use the camera,
please see the User’s Manual which is available on the CD included in this package or
from the D-Link support website.
Installation Steps
1. Verify the package contents against the list below.
2. Hardware Overview
3. Micro SD Card Installation
4. Hardware Installation
5. Conguration with Wizard
6. Adjusting the lens 3-axis angel
1. Package Contents
DCS-6315 Network Camera
Manual and Software on CD-ROM
Quick Install Guide
Power Adapter
Security Wrench
CAT-5 Ethernet Cable
Screws and wall socket
Weather Shield
4Pin Terminal Block
If any of the above items are missing, please contact your reseller.
Safety Notice:
Installation and servicing should be done by certied technicians so as to conform to all
local codes and prevent voiding your warranty.

D-Link DCS-6315 Quick Install Guide
2
ENGLISH
2. Hardware Overview
3. Micro SD Card Installation
Power Connector
Connects to 12 V DC power
Ethernet Jack
RJ-45 connector for Ethernet
whichcan also be used to power
the camera using Power over
Ethernet (PoE)
Reset Button
Resets camera to factory
default settings
Audio In
Connects to a microphone
DI/DO Wiring, 12V DC output
I/O connectors for external
devices
Audio Out
Connects to speakers
Install the microSD Card
Push the microSD card into the camera with the gold
contacts oriented towards the base of the camera. To eject
the microSD card, push it into the slot.

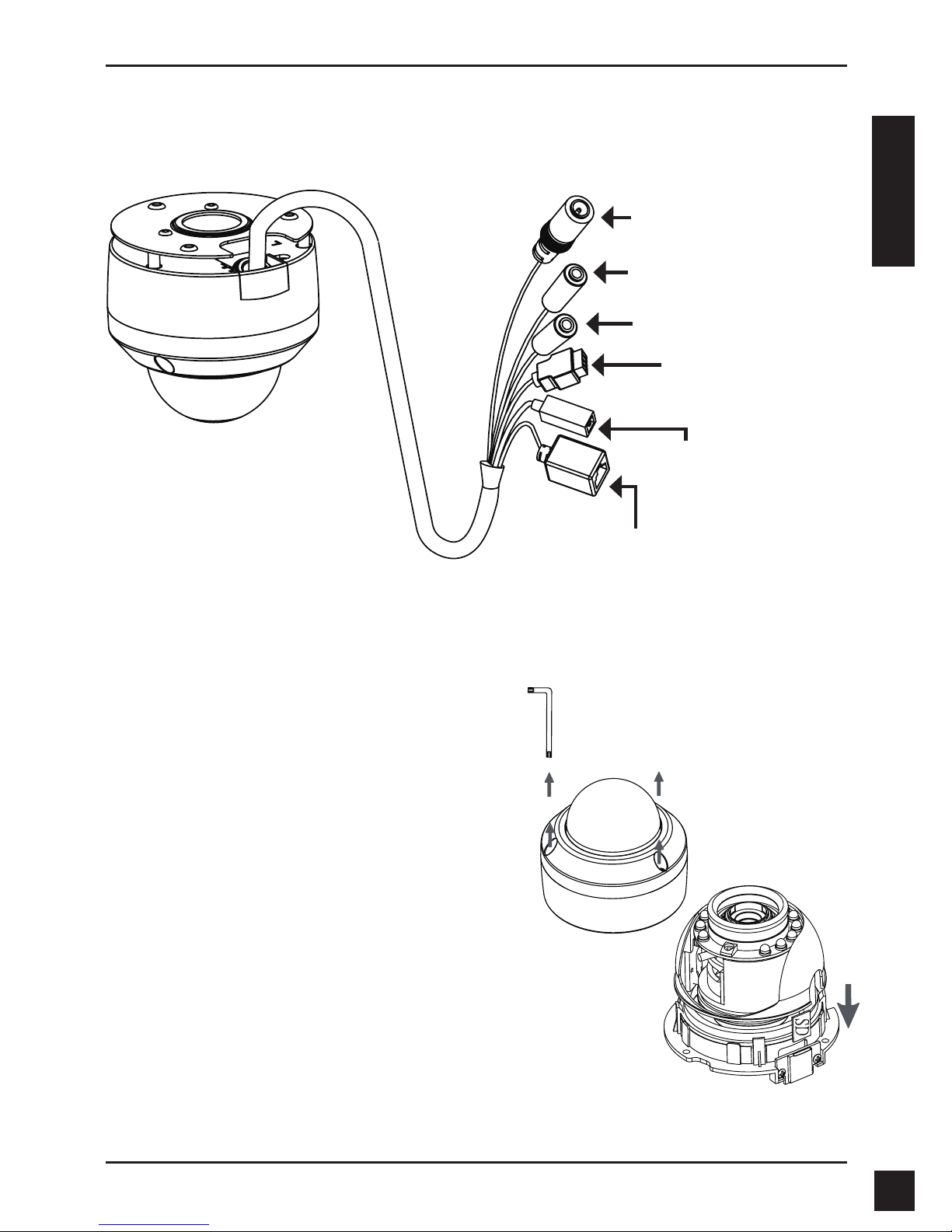

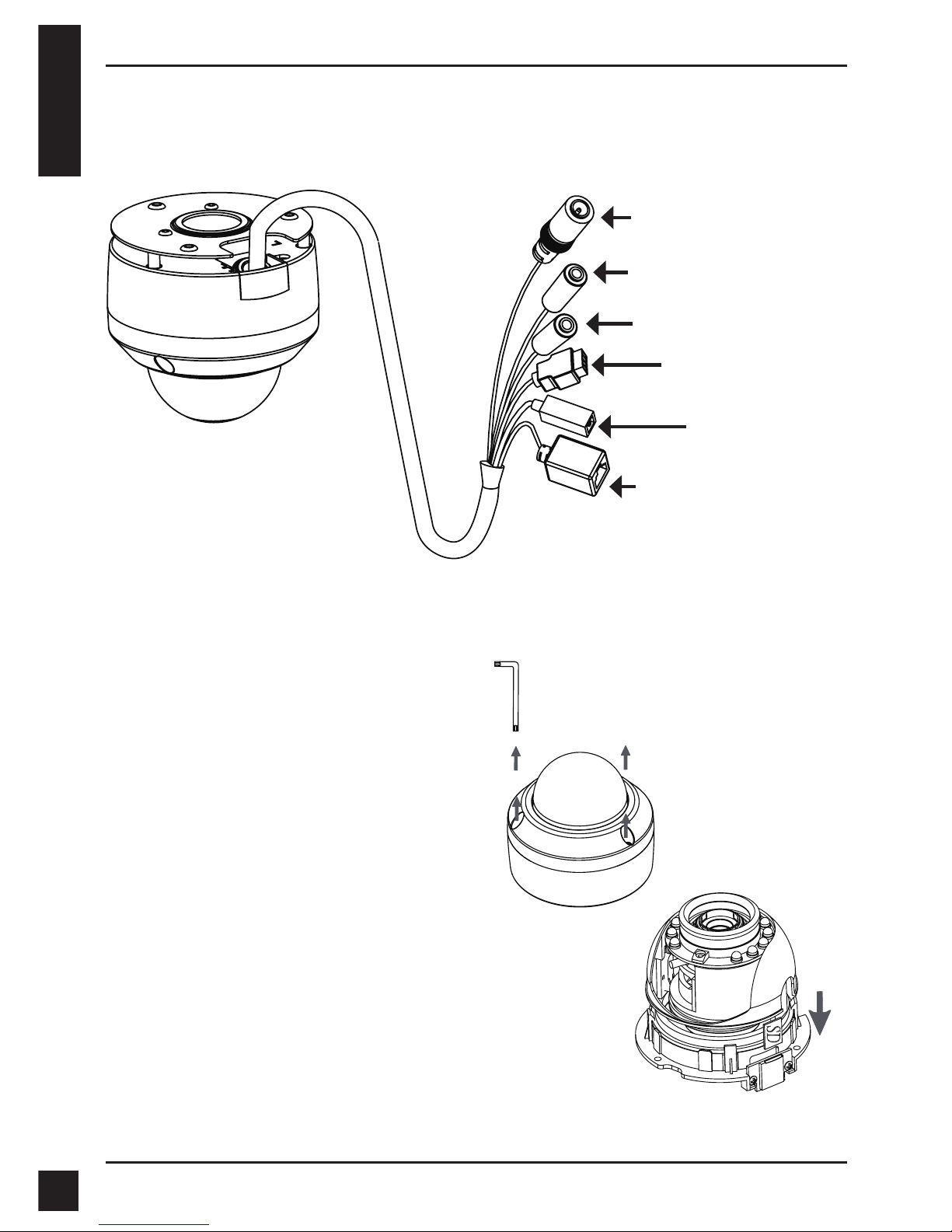

Disassemble the Camera
Open the camera enclosure by loosening
the three screws. Lift the dome off the base
of the camera.
Note: This camera currently supports SDXC cards up to 64GB and in FAT32 format only.

D-Link DCS-6315 Quick Install Guide 3
ENGLISH
4. Standard Mounting Instructions
Mounting Installation
Please see the User Manual for detailed instructions regarding installation and mounting
of the camera using a mounting bracket.

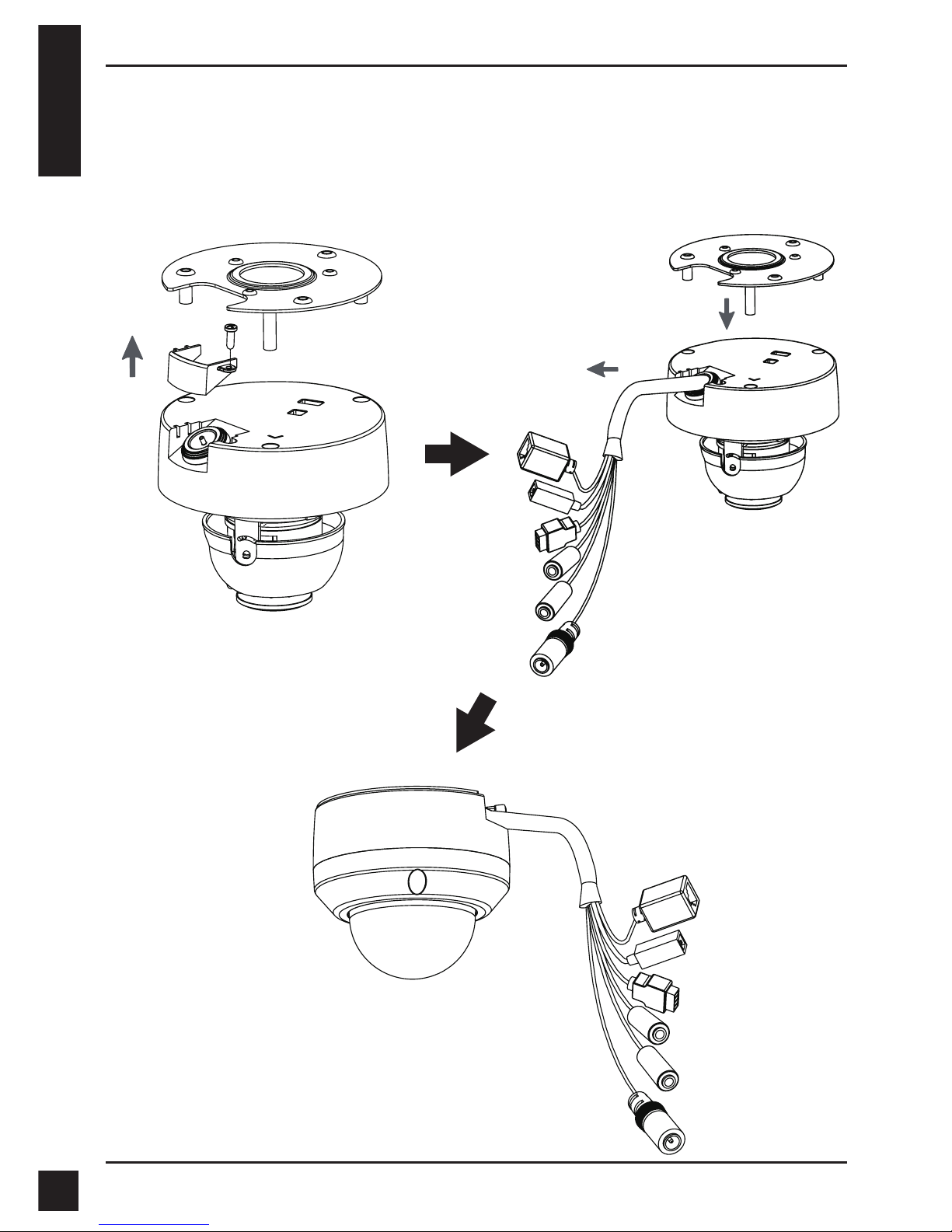

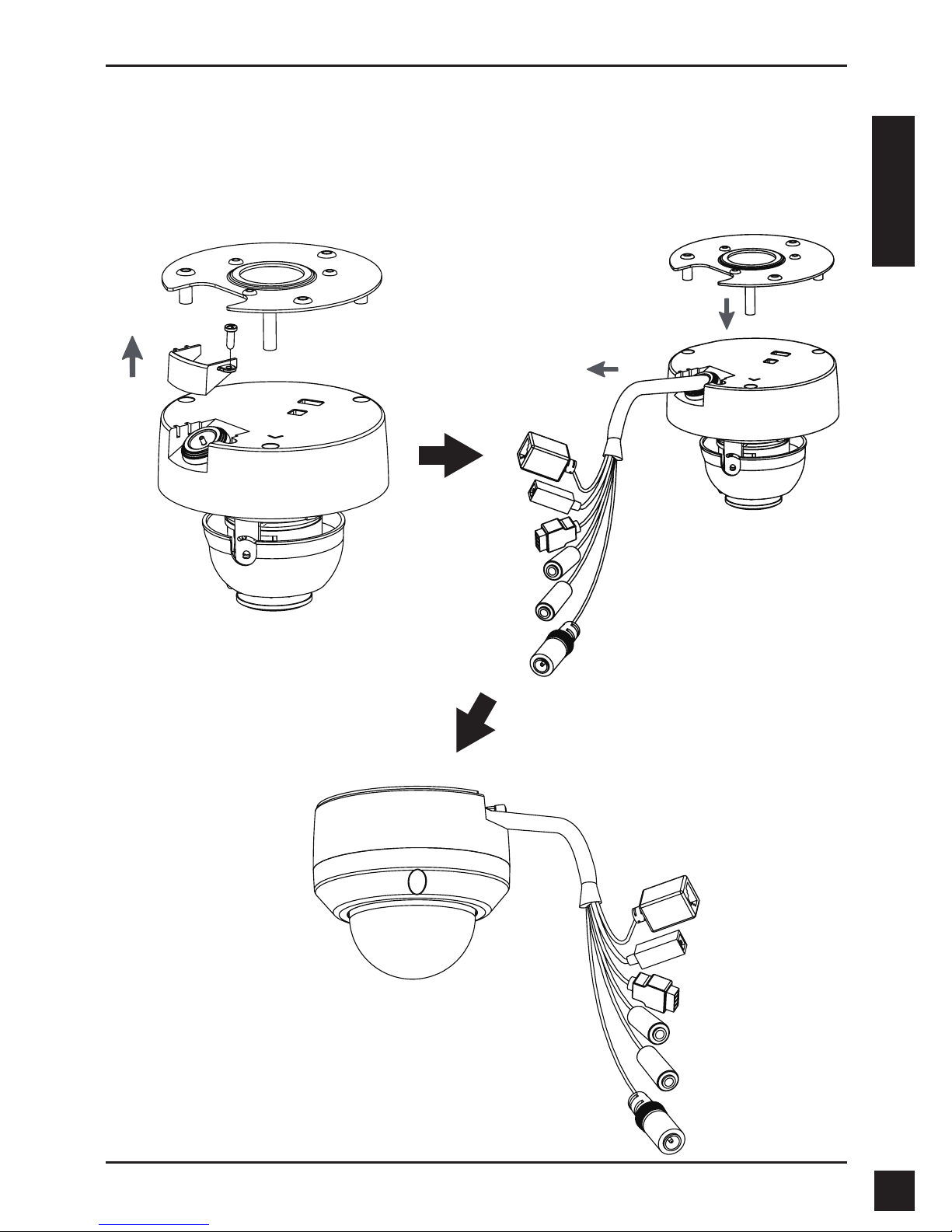

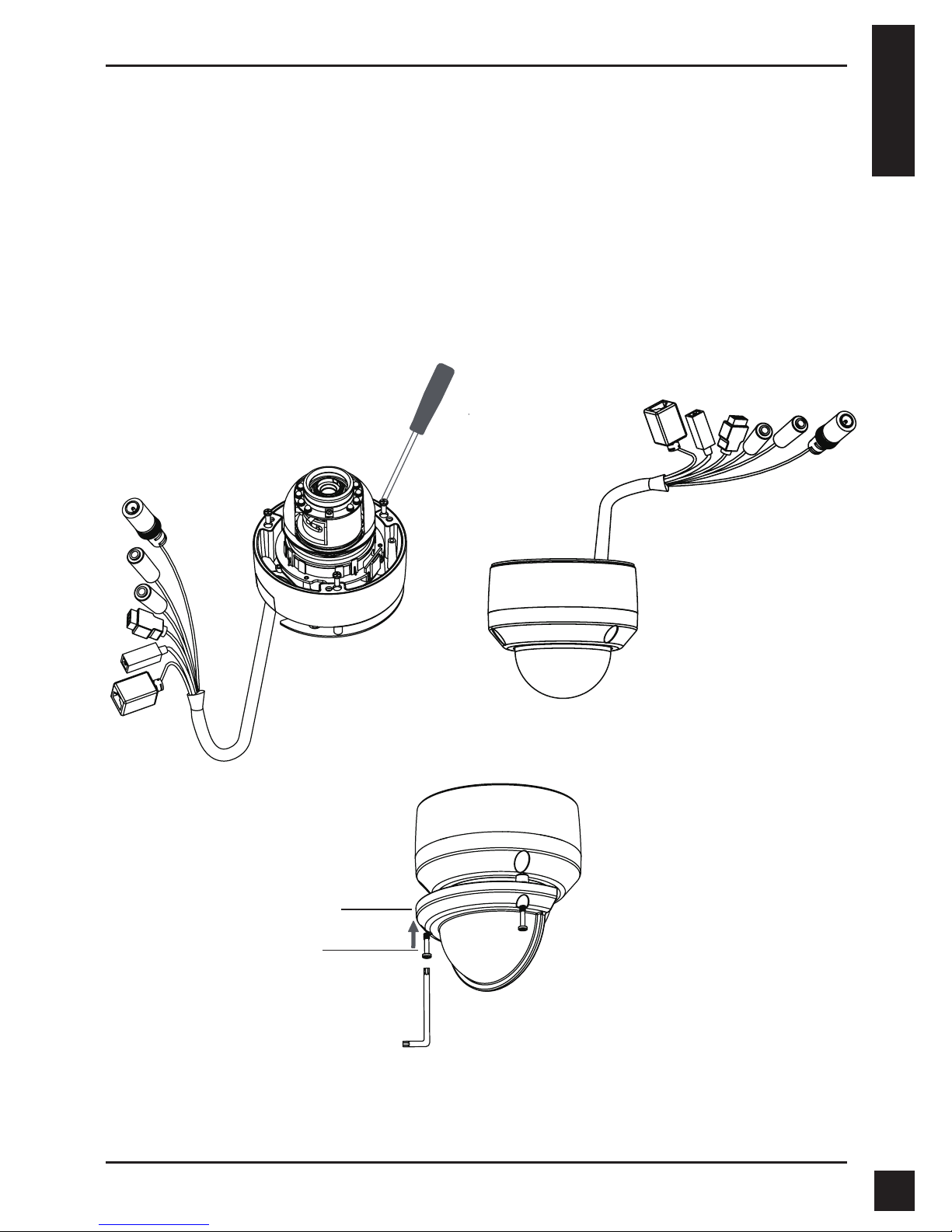

Style 1 - Concealed Cable Installation
Height: 25.6 mm (1.0 inches)
Diameter: 122 mm (4.8 inches)
Weight: 135 g (0.3 lbs)
Figure 2.2Figure 2.1
Weather Shield
Weather shield
screw
Note: When the weather shield is attached, the camera video may show reections when the
IR LEDs are on and the camera is at a high angle. If you experience this, it is recommended
that you lower the angle of the camera or turn off the IR LEDs.

D-Link DCS-6315 Quick Install Guide
4
ENGLISH

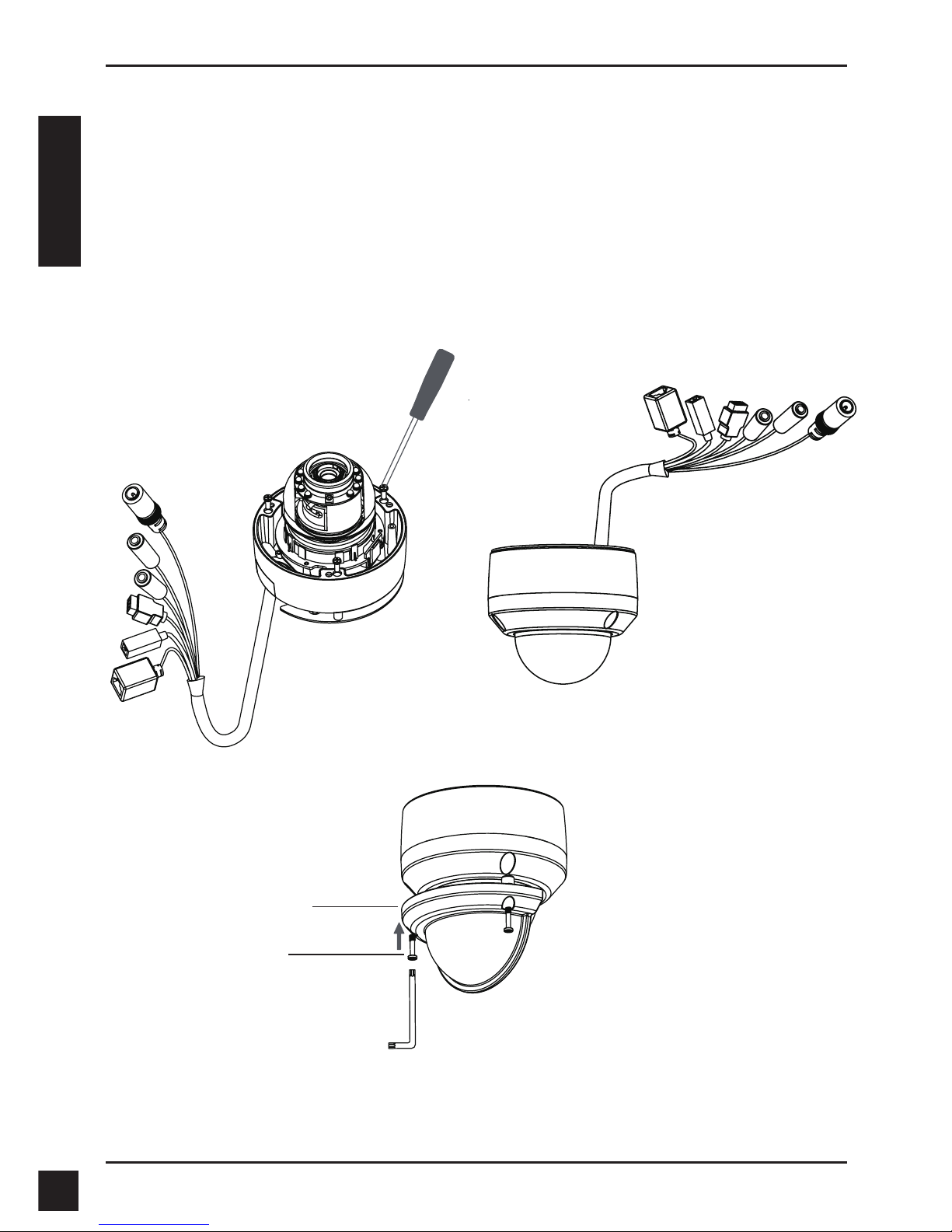

Style 2 - Exposed Cable Installation
Height: 25.6 mm (1.0 inches)
Diameter: 122 mm (4.8 inches)
Weight: 135 g (0.3 lbs)
Figure 2.3 Figure 2.4
Figure 2.5

D-Link DCS-6315 Quick Install Guide 5
ENGLISH

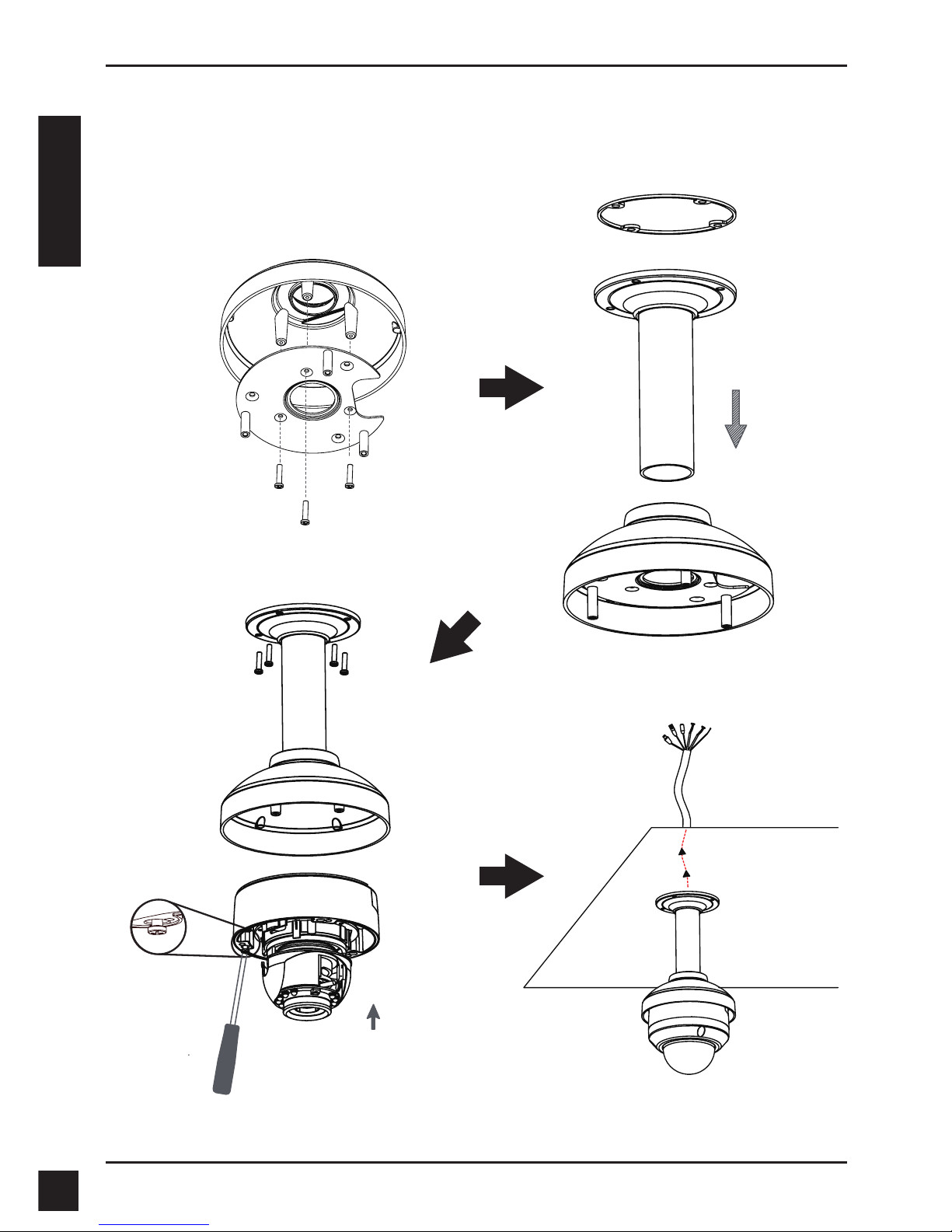

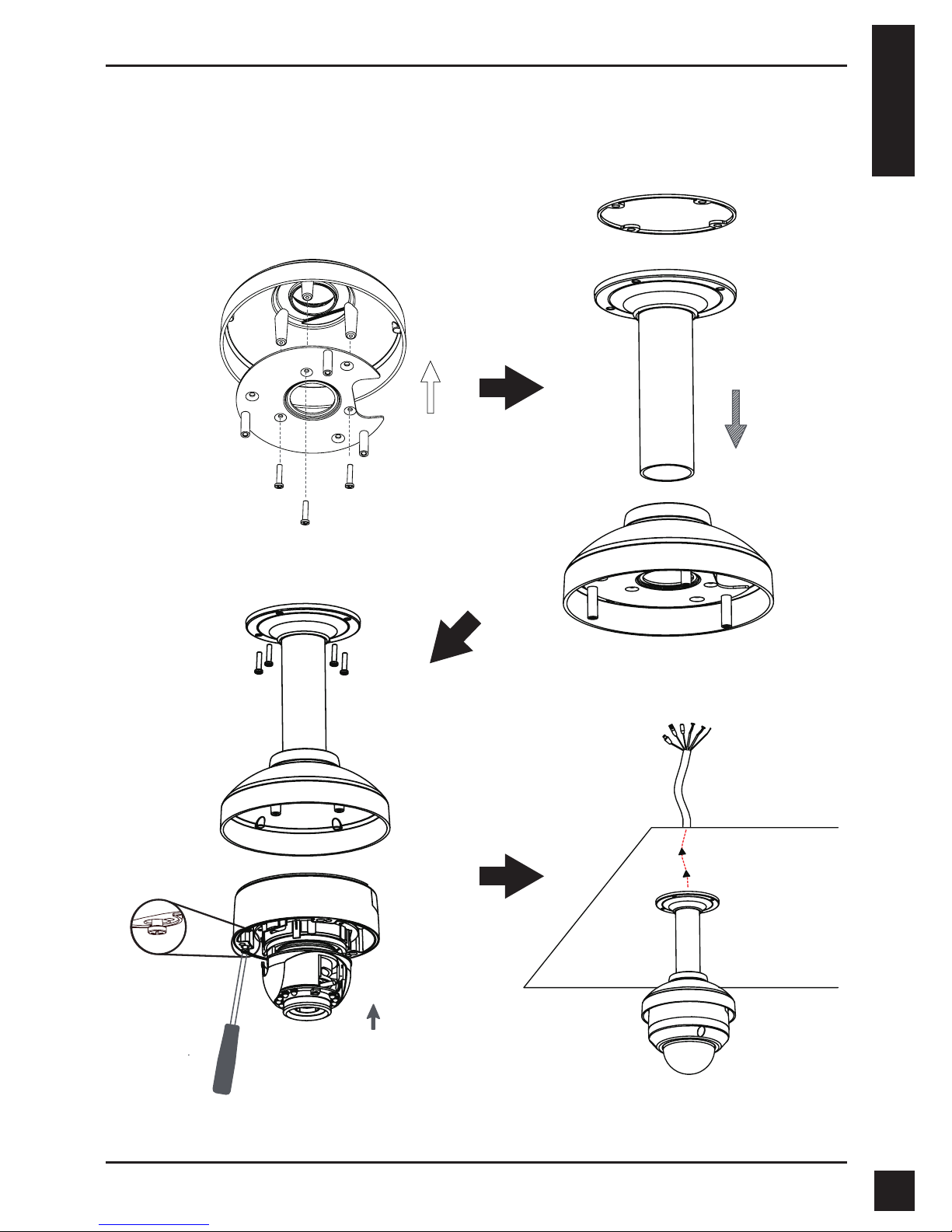

Pendant Mount (DCS-34-2)
Height: 201 mm (7.9 inches)
Diameter: 150 mm (5.9 inches)
Weight: 665 g (1.45 lbs)
Figure 3.4
Pendant
Bracket
Bracket
Cap
Rubber
Seal
Figure 3.2
Figure 3.3
Figure 3.1
Bracket
Cap
Mounting
Plate

D-Link DCS-6315 Quick Install Guide
6
ENGLISH

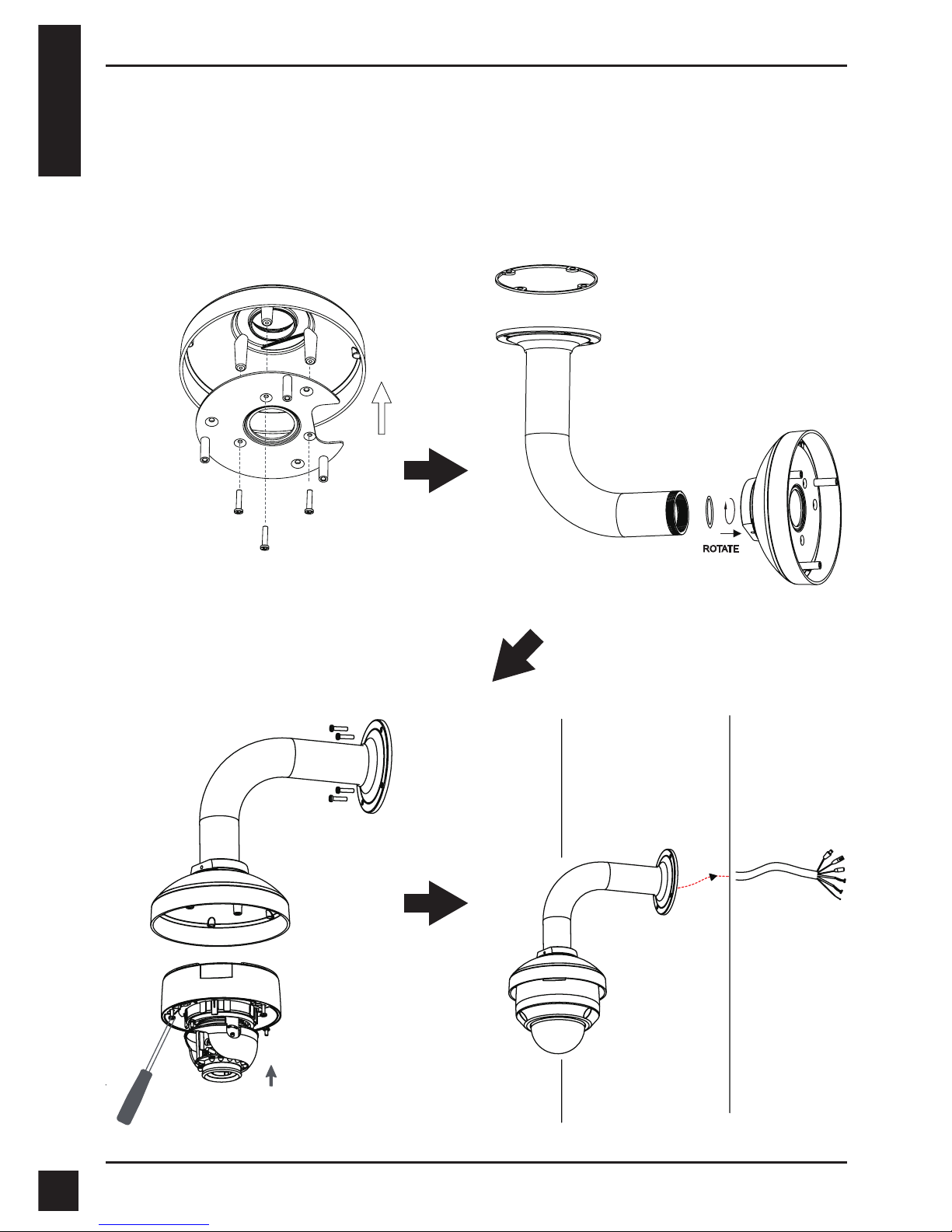

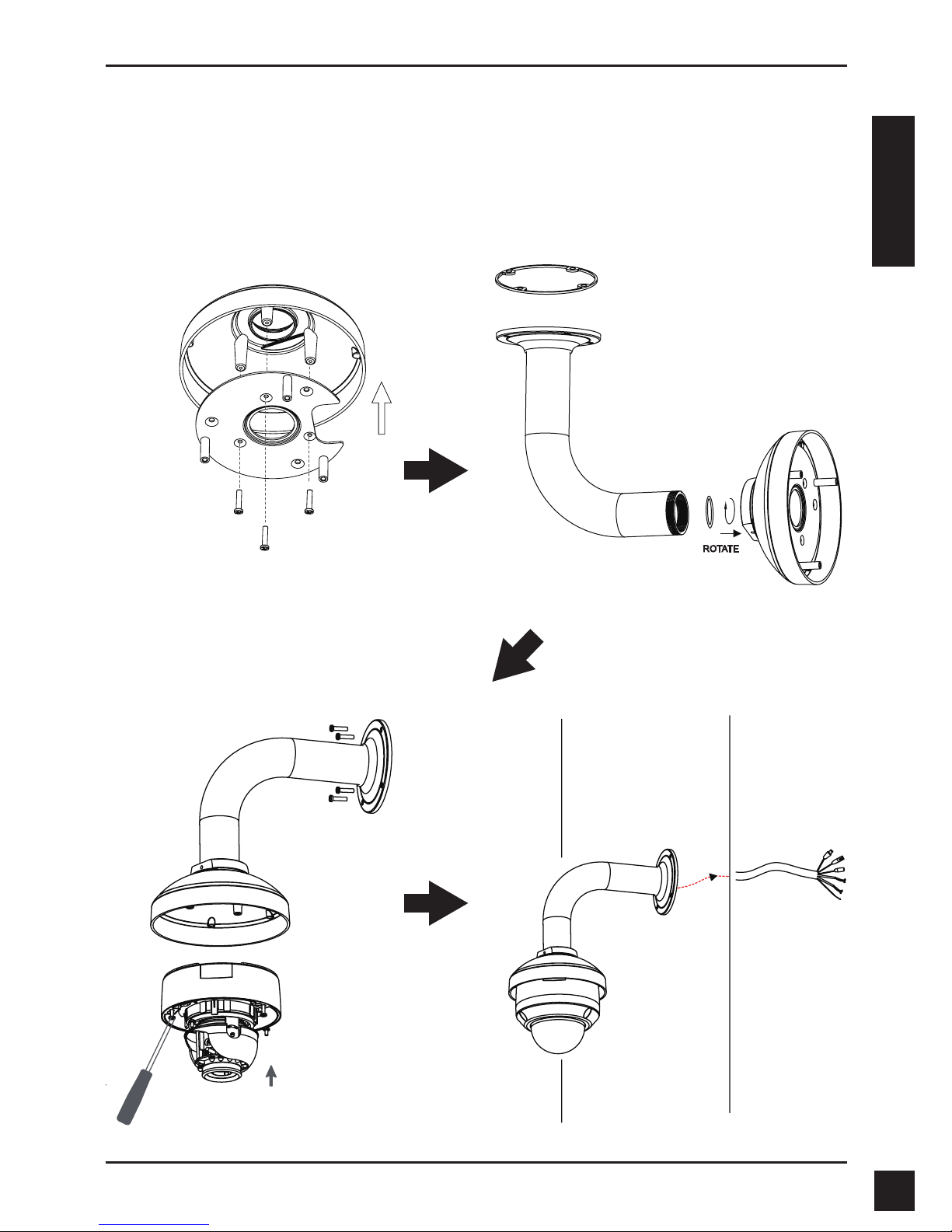

Bent Mount (DCS-34-3)
Height: 253 mm (9.96 inches)
Diameter: 150 mm (5.9 inches)
Weight: 770 g (1.7 lbs)
Bracket Cap
Bent
Bracket
Figure 4.2
Figure 4.4Figure 4.3
Figure 4.1
Bracket
Cap
Mounting
Plate
Dome
Camera
Bent
Bracket

D-Link DCS-6315 Quick Install Guide 7
ENGLISH
Note: To prevent the camera’s wire
connectors from being damaged by water
or other elements:
1. When connecting the camera, the
unsheathed part of the wire connectors
must either be sealed or enclosed in a
junction box.
2. The unsheathed part of the wire
connectors should be positioned at a
downward-facing angle when they extend
out of the rear of the camera, not upward.
The unsheathed part of the wire
connectors must either be sealed or
enclosed in a junction box.

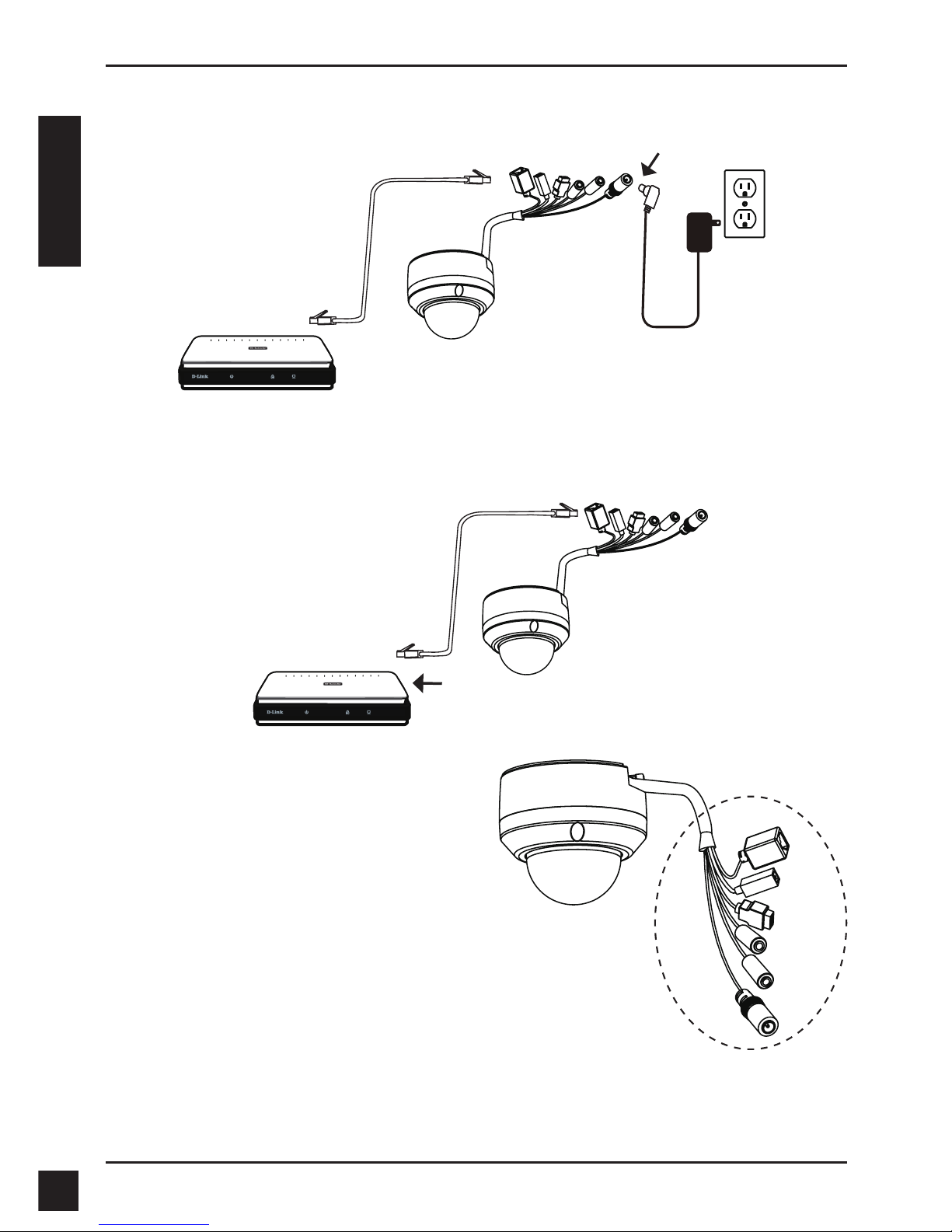

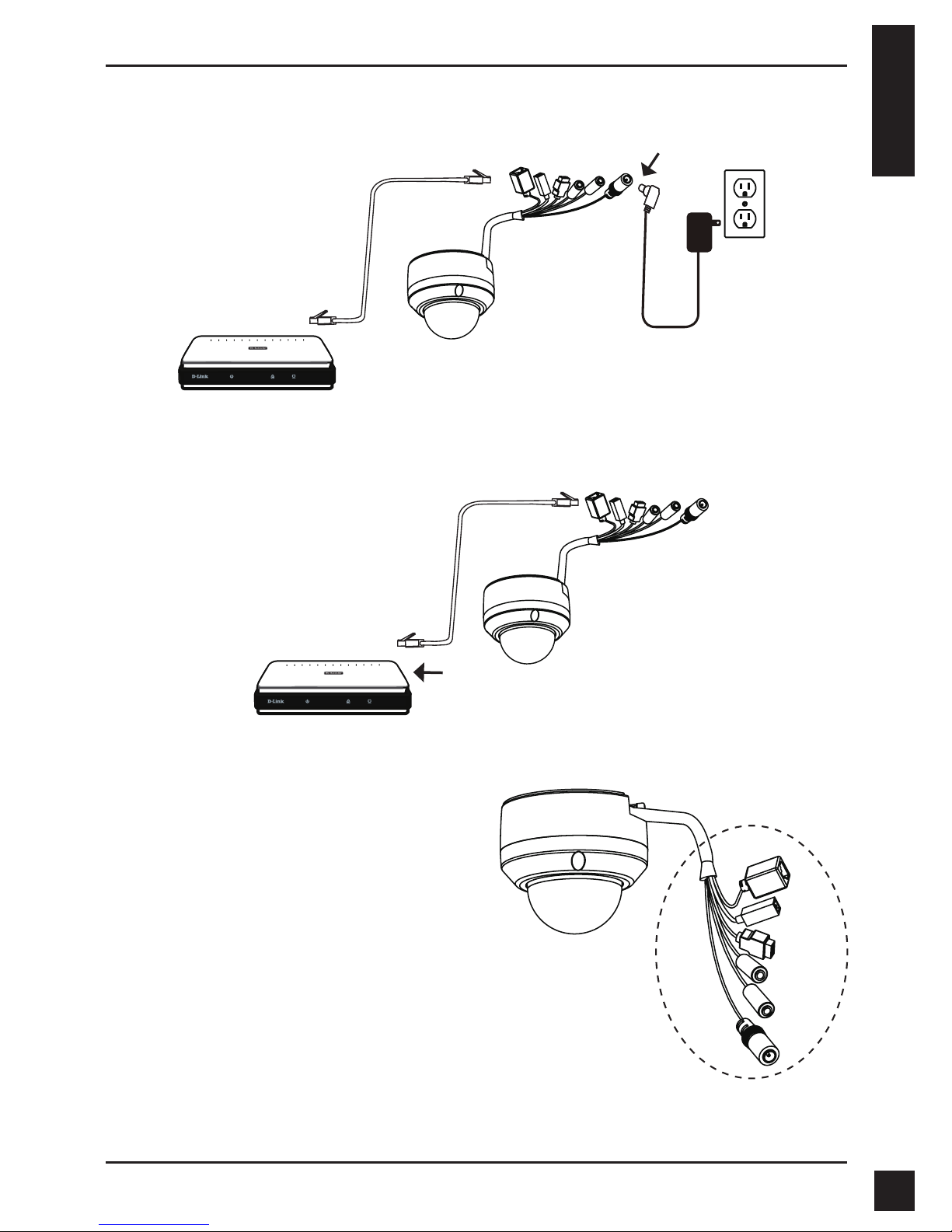

Connection with a PoE Switch
If you are using a PoE switch, connect the IP camera to the switch via an Ethernet
cable, which will provide transmission of both power and data over a single cable.
General Connection Using 12 V DC Power Adapter
1. Connect the network camera to a switch via an Ethernet cable.
2. Connect the supplied power cable from the camera to a power outlet.

D-Link DCS-6315 Quick Install Guide
8
ENGLISH

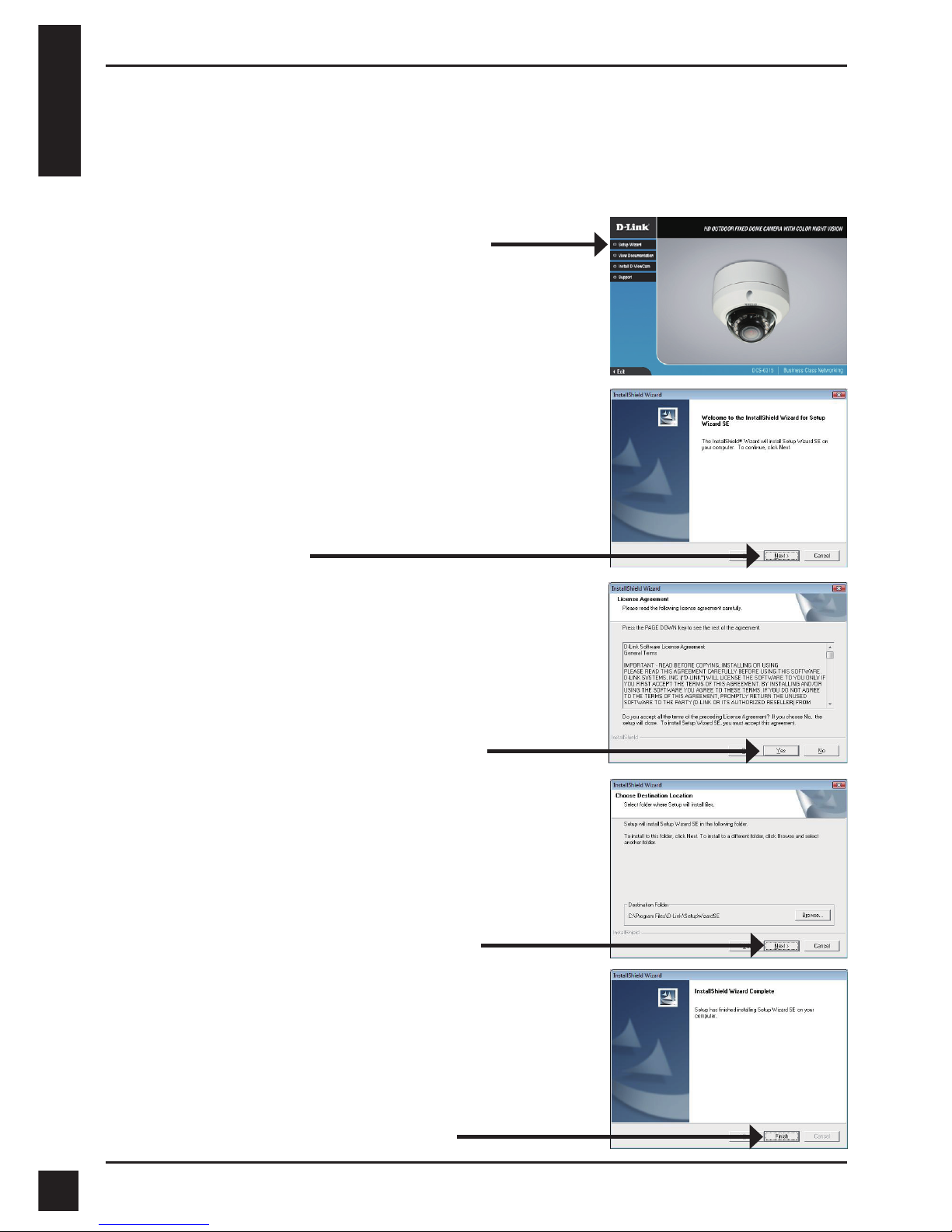

5. Conguration with Wizard
Click Setup Wizard to begin the installation.
Insert the DCS-6315 CD into your computer's CD-ROM drive to begin the installation. If
the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start
automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive
letter of your CD-ROM drive.
After clicking Setup Wizard, the following window will open.
Click Next to continue.
Click Yes to accept the License Agreement.
Click Finish to complete the installation.
To start the installation process, click Next.
Note: The installation may take several minutes to
nish.

D-Link DCS-6315 Quick Install Guide 9
ENGLISH
Click on the D-Link Setup Wizard SE icon that was
created in your Windows Start menu.
Start > D-Link > Setup Wizard SE
Take a moment to conrm your settings and click
Restart.
Enter the Admin ID and password. When logging in for
the rst time, the default Admin ID is admin with the
password left blank.
Click Next, to proceed to the next page.

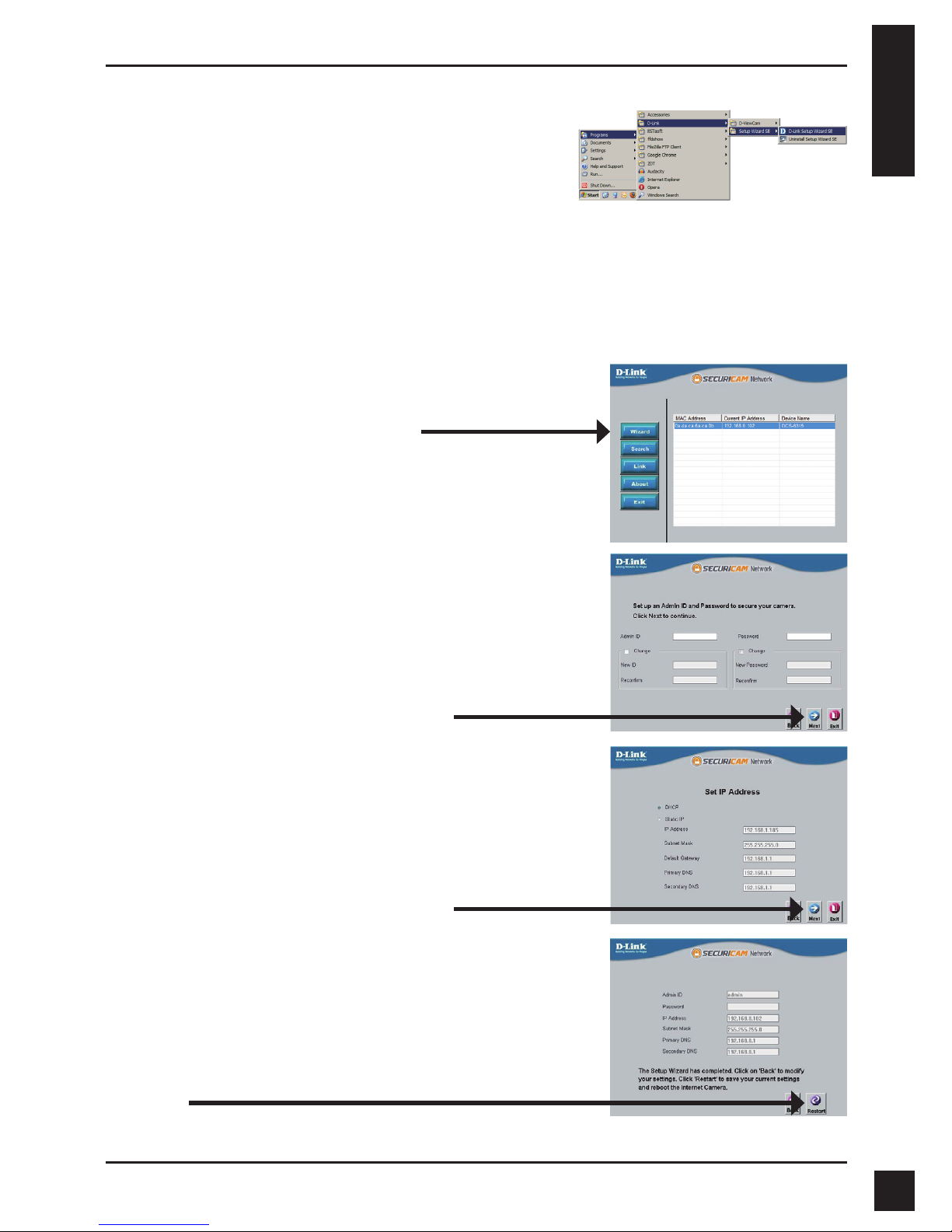

The Setup Wizard will appear and display the MAC
address and IP address of your camera(s). If you have
a DHCP server on your network, a valid IP Address
will be displayed. If your network does not use a
DHCP server, the network camera's default static IP
192.168.0.20 will be displayed.
Click the Wizard button to continue.
Select DHCP if your camera obtains an IP address
automatically when it boots up. Select Static IP if the
camera will use the same IP address each time it is
started.
Click Next to proceed to the next page.

D-Link DCS-6315 Quick Install Guide
10
ENGLISH
Click on the D-Link Setup Wizard SE icon that was
created in your Windows Start menu.
Start > D-Link > Setup Wizard SE
Viewing Camera via Web Browser
This section shows your camera’s live video. You
can select your video prole and view or operate
the camera. For additional information about web
conguration, please refer to the user manual included
on the CD-ROM or the D-Link website.

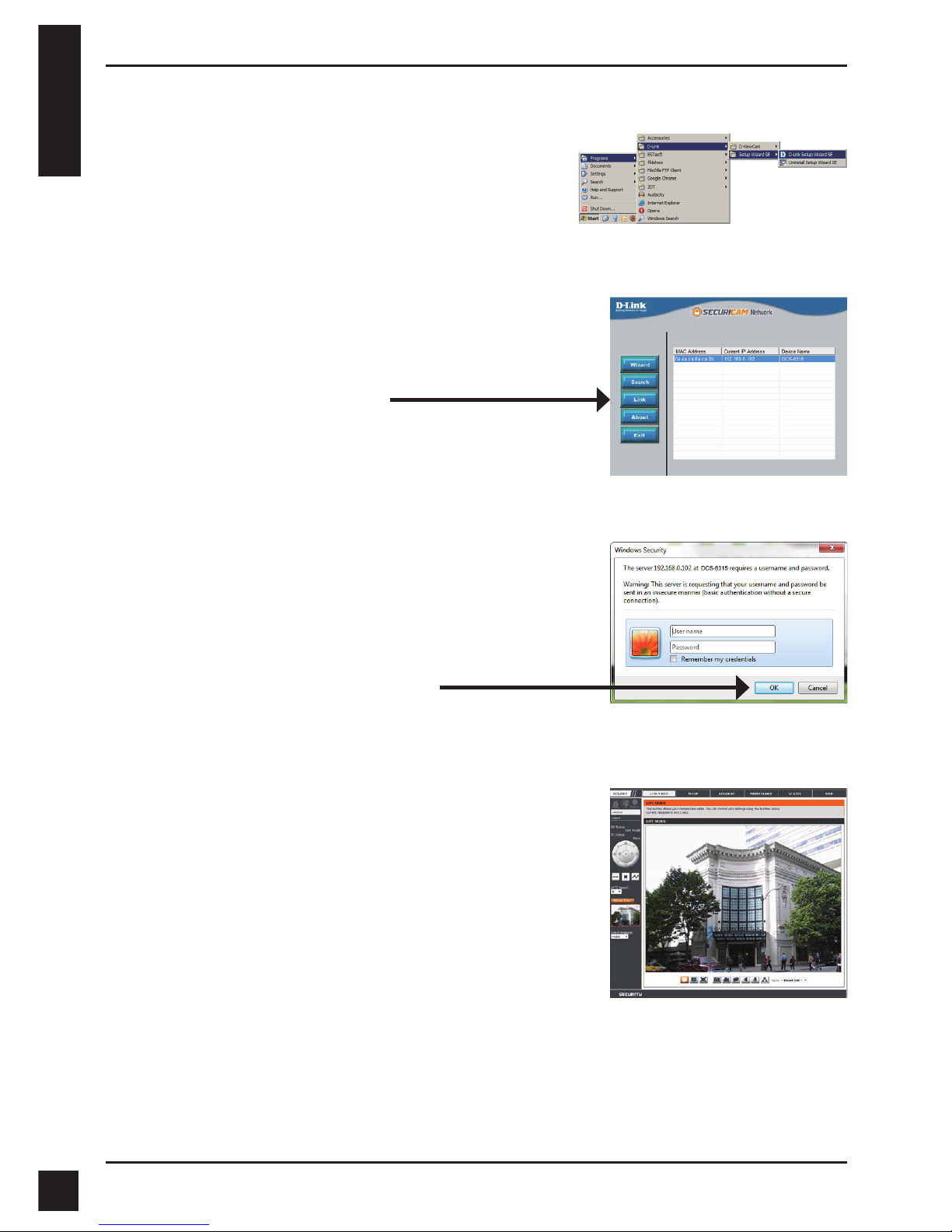

Select the camera and click the button labeled "Link"
to access the web conguration.
The Setup Wizard will automatically open your web
browser to the IP address of the camera.
Enter admin as the default username and leave the
password blank. Click OK to continue.

D-Link DCS-6315 Quick Install Guide 11
ENGLISH

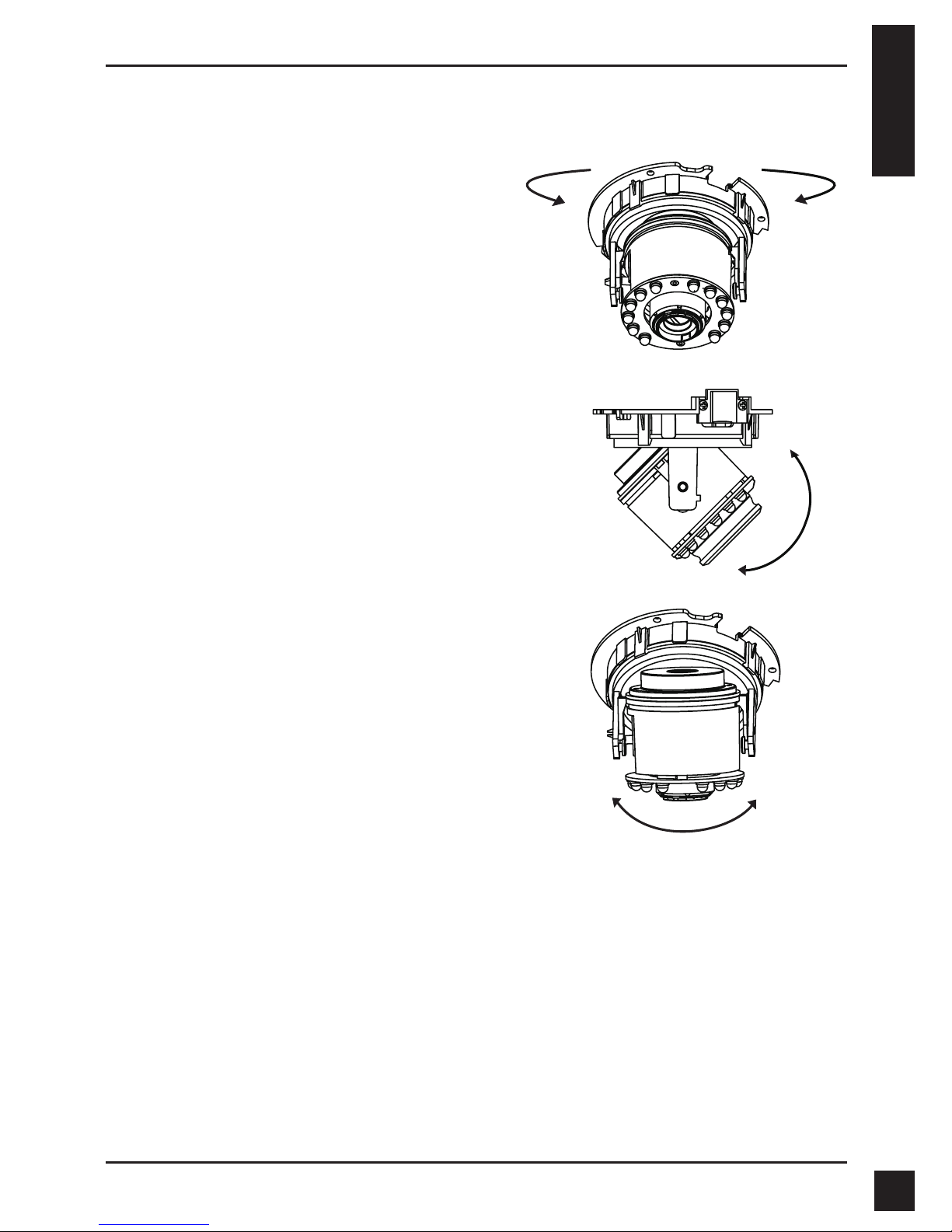

Adjus the Viewing Angle of the 3-axis
Mechanism
Turn the lens module left and right until the
desired position is achieved.
Loosen the tilt screws on both sides of the
camera, and turn the lens module up and down
until the desired position is achieved; tighten
the tilt screws once completed.
Turn the lens to adjust the IP camera’s image
until the desired orientation is achieved.
6. Adjusting the lens 3-axis angel
Additional Information
Additional help is available through our ofces listed at the back of the User’s Guide or
online. To know more about D-Link products or marketing information, please visit the
website http://www.dlink.com.
Warranty Information
Please visit http://warranty.dlink.com/ for warranty information for your region.

12 D-Link DCS-6315 Quick Install Guide
