D-Link DGS-1210-28MP/FL User manual

DGS-1210-28MP/FL
24 10/100/1000Base-T PoE + 4 100/1000Base-T/SFP Combo Ports L2
Management Switch /
правляемый L2 коммутатор с
24 портами 10/100/1000Base-T и 4 комбо-портами 100/1000Base-T/SFP
(24 порта PoE 802.3af/at, РоЕ-бюджет 370 Вт)
Quick Installation Guide
Кра кое руководс во по ус ановке

About This Guide
This guide gives step-by-step instructions for setting up
the DGS-1210-28MP/FL switch. Please note that the
model you have purchased may appear slightly different
from those shown in the illustrations.
Step 1 – Unpacking
Open the shipping carton and carefully unpack its
contents. Please consult the packing list located in the
User Guide to make sure all items are present and
undamaged. If any item is missing or damaged, please
contact your local D-Link reseller for replacement.
●DGS-1210-28MP/FL Switch
●Two rack mounting brackets
●Power cord
●Power cord retainer
●Four rubber feet
●Mounting kit
●CD-ROM (optionally)
●Quick Installation Guide
Step 2 – Switch Installation
For safe switch installation and operation, it is
recommended that you:
•Visually inspect the power cord to see that it is secured
fully to the AC power connector.
•Make sure that there is proper heat dissipation and
adequate ventilation around the switch.
•Do not place heavy objects on the switch.

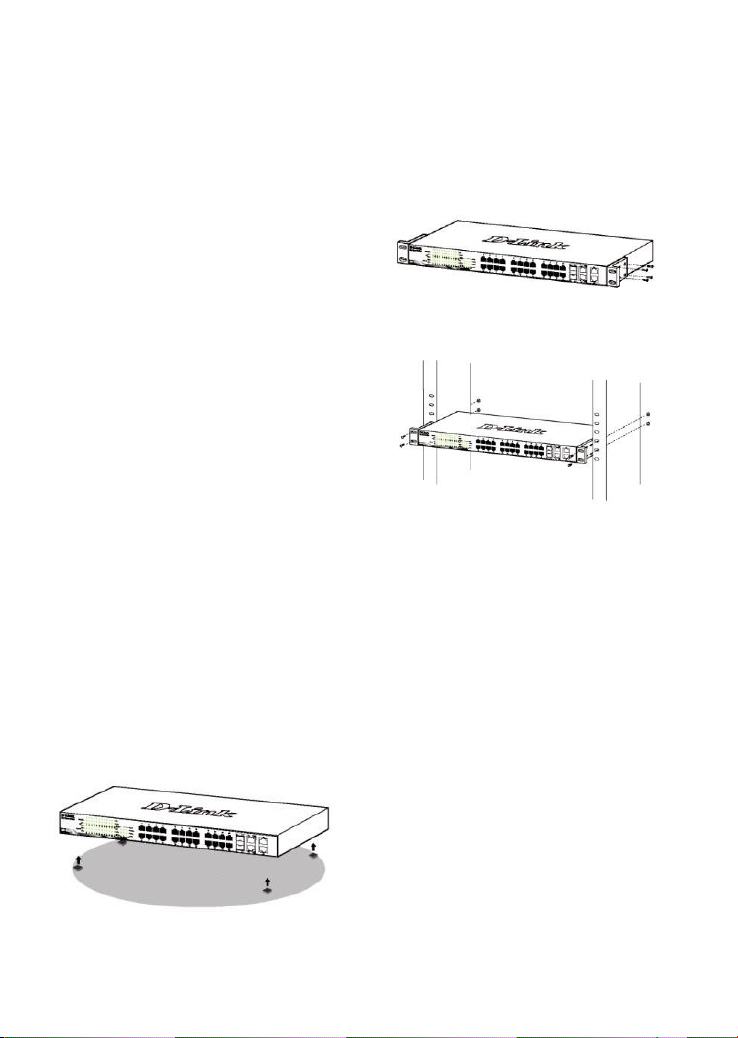

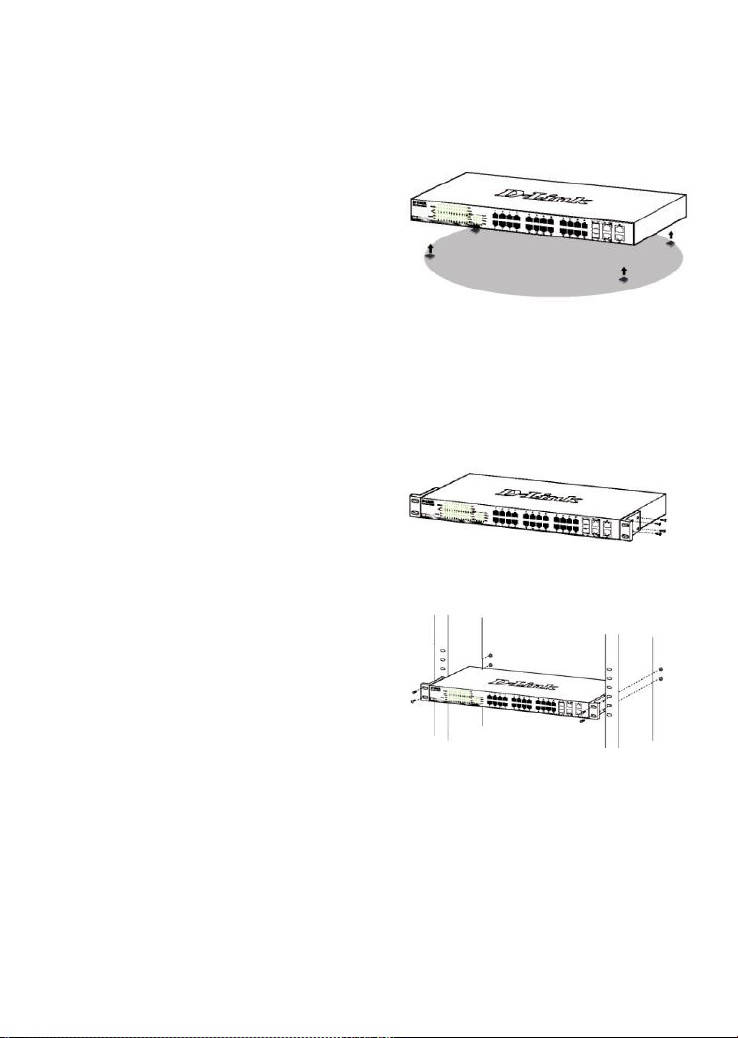

Desktop or Shelf Installation
When installing the switch on a desktop or shelf, the
rubber feet included with the device must be attached on
the bottom at each corner of the device’s base. Allow
enough ventilation space between the device and the
objects around it.
Rack Installation
The switch can be mounted in an EIA standard size
19-inch rack, which can be placed in a wiring closet with
other equipment.
1. To install, attach the mounting brackets to the switch’s
side panels (one on each side) and secure them with the
screws provided.
2. Then, use the screws provided with the equipment rack
to mount the switch in the rack.

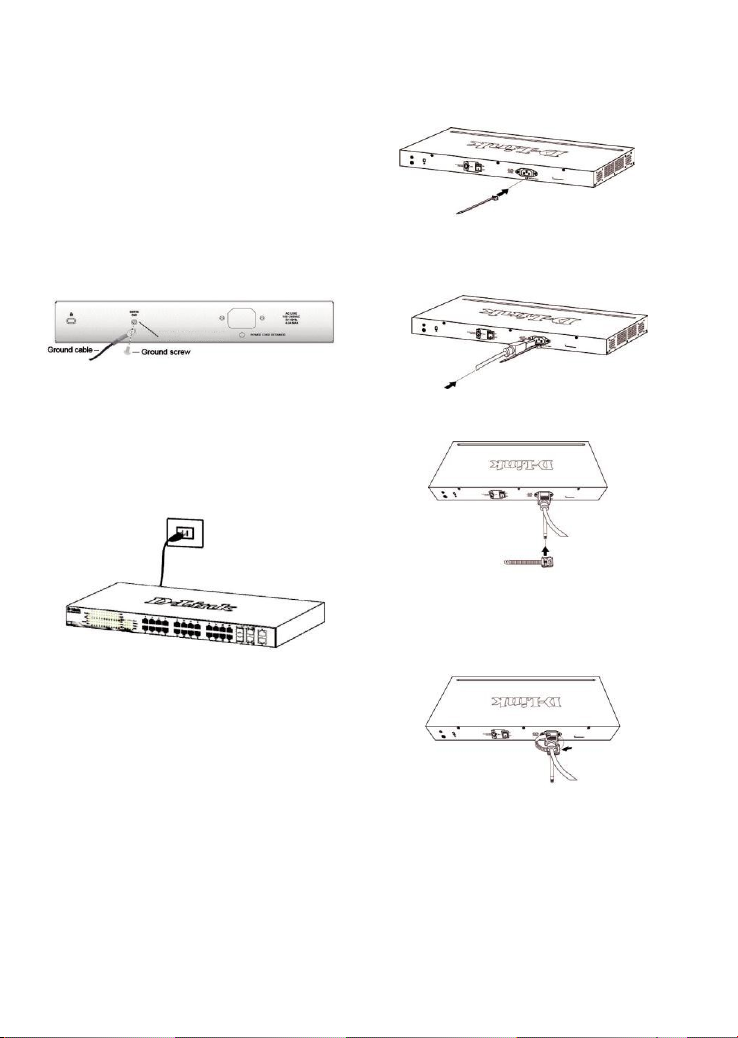

Grounding the Switch
This section describes how to connect the Switch to
ground. You must complete this procedure before powering
on your Switch.
Required Tools and Equipment
•Grounding screws (included in the accessory
kit): One M4 x 6 mm (metric) pan-head
screw.
•Grounding cable (not included in the accessory kit):
The grounding cable should be sized
according to local and national installation
requirements. Depending on the power
supply and system, a 12 to 6 AWG copper
conductor is required for installation.
Commercially available 6 AWG wire is
recommended. The length of the cable
depends on the proximity of the Switch to
proper grounding facilities.
•A screwdriver (not included in the accessory kit).
You can connect the Switch to a protective
ground by following the steps below:
2

1. Verify if the system power is off.
2. Place the terminal lug ring of the grounding
cable on top of the ground-screw opening,
insert the grounding screw into it and
tighten the screw with a screwdriver.
3. Attach the terminal lug ring at the other
end of the grounding cable to an
appropriate grounding stud or bolt on rack
where the switch is installed.
4. Verify if the connections at the ground
connector on the switch and the rack are
securely attached.
Step 3 – Plugging in the
AC Power Cord
You can now connect the AC power cord into the rear of
the switch and to an electrical outlet (preferably one that
is grounded and surge protected).
Power Failure
As a precaution, the switch should be unplugged in
case of power failure. When power is resumed, plug the
switch back in.

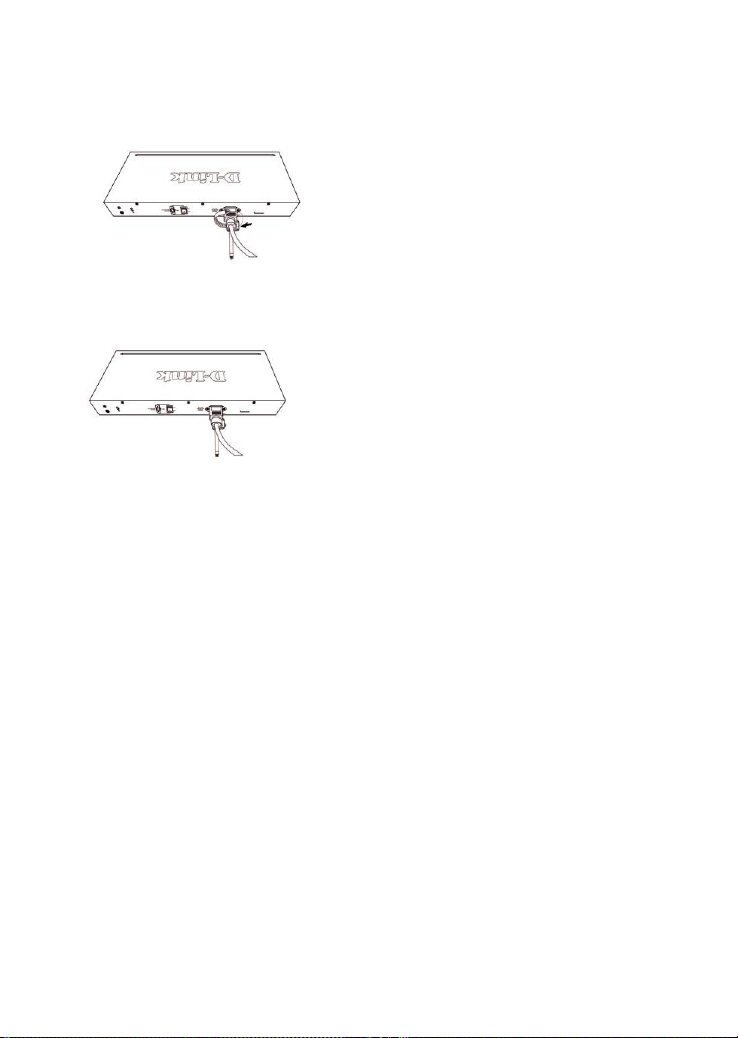

Installing Power Cord Retainer
To prevent accidental removal of the AC power cord, it is
recommended to install the power cord retainer together
with the power cord.
1. With the rough side facing down, insert the Tie Wrap
into the hole below the power socket.
2. Plug the AC power cord into the power socket of the
Switch.
3. Slide the Retainer through the Tie Wrap until the end of
the cord.
4. Circle the tie of the Retainer around the power cord
and put it into the locker of the Retainer.
3

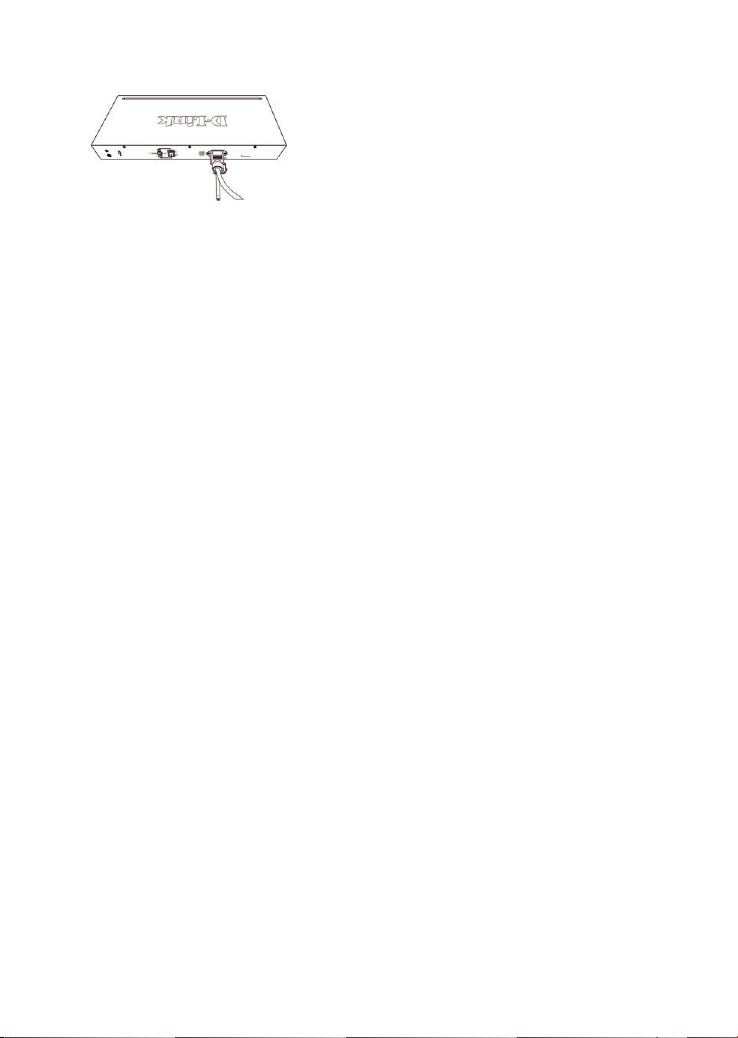

5. Fasten the tie of the Retainer until the power cord is
secured.
4

anagement Options
The D-Link Switch can be managed in-band by using
Telnet. The user may also choose the Web-based
Management, accessible through a web browser or
through any PC using the DNA (D-Link Network
Assistant).
If you want to manage only one D-Link Switch, the
Web-Based Management is the better option. Each
switch must be assigned its own IP Address, which is
used for communication with Web-Based Management
or an SNMP network manager and the PC should have
an IP address in the same range as the switch.
However, if you want to manage multiple D-Link
Switches, the DNA (D-Link Network Assistant) is
the better option. Using the DNA (D-Link Network
Assistant), you don’t need to change the IP address
of your PC and it is easy to start the initial setting of
multiple Switches.
Web-based Management Interface
After a successful physical installation, you can configure
the switch, monitor the LED panel, and display statistics
graphically using a web browser, such as Microsoft®
Internet Explorer version 7.0 and higher, Firefox, Chrome
or Safari.
You need the following equipment to begin the
web configuration of your device:
•A PC with a RJ-45 Ethernet connection
•Standard Ethernet cable

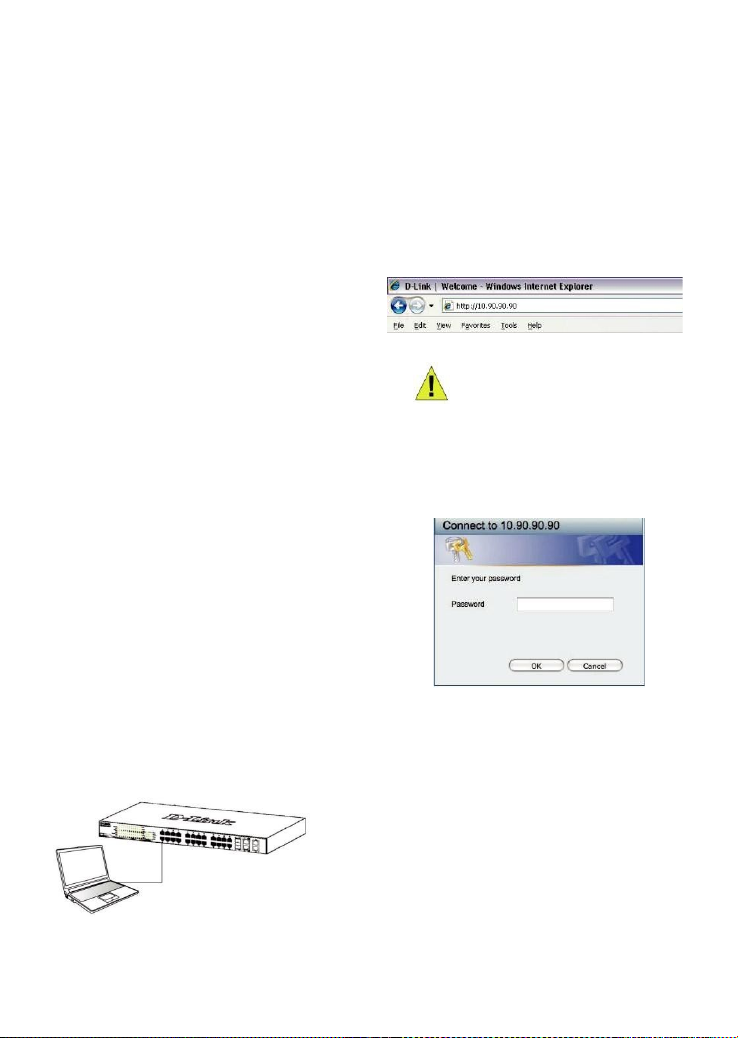

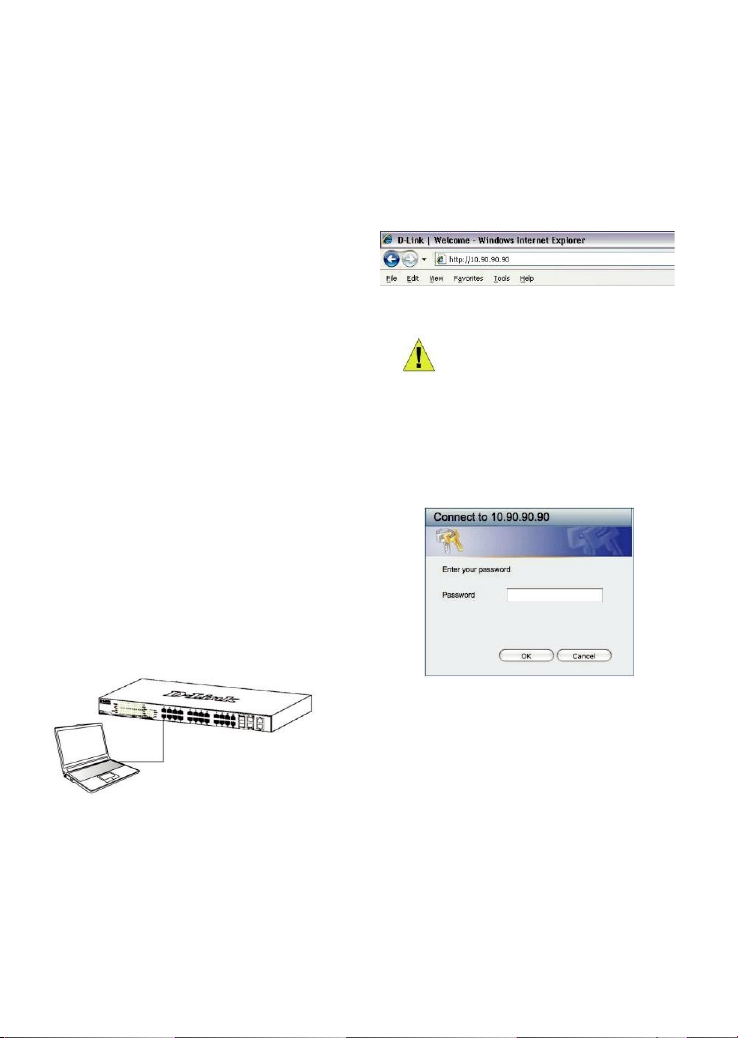

Step 1
Connect the Ethernet cable to any of the ports in front
panel of the switch and to the Ethernet port on the PC.
Step 2
In order to login and configure the switch via an Ethernet
connection, the PC must have an IP address in the same
range as the switch. For example, if the switch has an IP
address of 10.90.90.90, the PC should have an IP address
of 10.x.y.z (where x/y is a number between 0 ~ 254 and z is
a number between 1 ~254), and a subnet mask of
255.0.0.0.
Open your web browser and enter http://10.90.90.90 (the
factory-default IP address) in the address box. Then press
<Enter>.
NOTE: The switch’s factory default IP
address is 10.90.90.90 with a subnet
mask of 255.0.0.0 and a default
gateway of 0.0.0.0
Step 3
When the following login box appears, enter “admin” for
the password. Press OK to enter the main configuration
window.
Step 4
Before entering the Web-based Management, the
Smart Wizard will guide you to quickly configure some
functions, such as Password Settings, SNMP
Settings, and System Settings. If you don’t plan to
change anything, click Exit to exit the Wizard and enter
the Web-based Management.
5

DNA (D-Link Network Assistant)
The DNA (D-Link Network Assistant) is a program for
discovering Switches with the same L2 network
segment connected to your PC.
Option 1: Autorun program (in case the
installation CD is included).
1. Insert the CD into your CD-Rom Drive.
2. The autorun program will pop up automatically.
3. Simply click on the ”Install DNA (D-Link Network
Assistant)” button and an installation wizard will guide
you through the process.
4. After successfully installing the DNA, you can find
it under Start > Programs > D-Link > DNA.
5. Just connect the Switch to the same L2
network segment of your PC and use the DNA
(D-Link Network Assistant) to discover the
Switches.
Option 2: Manual installation (in case the
installation CD is included).
1. Insert the Utility CD into your CD-Rom Drive.
2. From the Start menu on the Windows desktop, choose
Computer.
3. Double click on your CD-Rom/DVD-Rom Drive to start
the autorun menu, or right click on the Drive to open
the folder. Select DNA (D-Link Network Assistant) and
double click on the setup.exe file.
4. Follow the on-screen instructions to install the utility.
5. Upon completion, go to Start > Programs > D-Link >
DNA and open the DNA (D-Link Network Assistant).
6. Just connect the Switch to the same L2
network segment of your PC and use the DNA
(D-Link Network Assistant) to discover the
Switch.
Option 3: (in case the installation CD is not
included).
Download DNA (D-Link Network Assistant) from
Google Play at https://play.google.com/store/apps/ and
follow the on-screen instructions to install the utility.
Telnet Management
Users may also access the switch through Telnet using
your PC’s Command Prompt. To access it from your
computer, users must first ensure that a valid connection is
made through the Ethernet port of the Switch and your PC,
and then click Start > Programs > Accessories >
Command Prompt on your computer. Once the console
window opens, enter the command telnet 10.90.90.90
(depending on configured IP address) and press Enter on
your keyboard. You should be directed to the opening
console screen for the Command Line Interface of the
switch, enter the “admin” for the default user name and
password for the Switch and press the Enter key.
SNMP-Based Management
(depending on the purchased model)
You can manage the Switch with D-Link D-View or any
SNMP-compatible program. The SNMP function is
default Disabled.
Additional Information
To find out more about D-Link products, please visit
the website http://www.dlink.com/
6

Внимательно прочитайте данный раздел перед установкой и подключением устройства.
Убедитесь, что устройство и кабели не имеют механических повреждений.
Устройство должно быть использовано только по назначению, в соответствии с
кратким руководством по установке.
Устройство предназначено для эксплуата ии в сухом, чистом, незапыленном и хорошо
проветриваемом помещении с нормальной влажностью, в стороне от мощных
источников тепла. Не используйте его на ули е и в местах с повышенной влажностью.
Не размещайте на устройстве посторонние предметы. Вентиля ионные отверстия
устройства должны быть открыты. Температура окружающей среды в непосредственной
близости от устройства и внутри его корпуса должна соответствовать рабочей
температуре, указанной в технических характеристиках устройства. Электропитание
должно соответствовать параметрам электропитания, указанным в технических
характеристиках устройства.
Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли
отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не
используйте жидкие/аэрозольные очистители или магнитные/статические устройства для
очистки. Избегайте попадания влаги в устройство.
Устройство должно также быть заземлено, если это предусмотрено конструк ией
корпуса или вилки на кабеле питания.
Срок службы устройства - 5 лет.
Гарантийный период исчисляется c момента приобретения устройства у офи иального
дилера на территории России и стран СНГ и составляет один год.
Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты
производства изделия, которая определяется по 6 (год) и 7 (меся ) ифрам серийного
номера, указанного на наклейке с техническими данными.
Год: A – 2010, B – 2011, С – 2012, D – 2013, E – 2014, F – 2015, G – 2016, H – 2017, I –
2018, J – 2019, 0 – 2020.
Меся : 1 – январь, 2 – февраль, ..., 9 – сентябрь, A – октябрь, B – ноябрь, С – декабрь.
При обнаружении неисправности устройства обратитесь в сервисный ентр или группу
технической поддержки D-Link.
7

Введение
Данное руководство содержит пошаговые инструкции
по установке коммутатора DGS-1210-28MP/FL. Помните,
что приобретенная Вами модель может незначительно
отличаться от изображенной на иллюстрациях.
Шаг 1 – Распаковка
Откройте коробку и аккуратно достаньте ее
содержимое. Проверьте по списку наличие всех
компонентов и убедитесь, что они не повреждены.
Если что-либо отсутствует или есть повреждения,
обратитесь к Вашему поставщику.

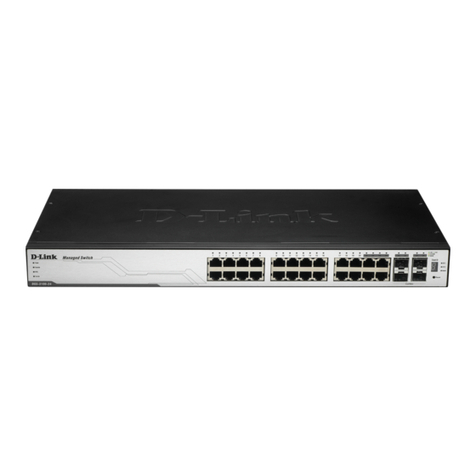

●Коммутатор DGS-1210-28MP/FL
●Кронштейны для установки в 19-дюймовую
стойку
●Кабель питания
●Фиксатор для кабеля питания
●4 резиновые ножки
●Комплект для монтажа
●Компакт-диск (опционально)
●Краткое руководство по установке
Шаг 2 – Установка
коммутатора
Для безопасной установки и эксплуатации
коммутатора рекомендуется следующее:
●Осмотрите кабель питания переменного
тока и убедитесь в безопасности его подключения
к соответствующему разъему на задней панели
коммутатора.
●бедитесь в наличии пространства для
рассеивания тепла и вентиляции вокруг
коммутатора.
●Не размещайте тяжелые предметы на
поверхности коммутатора.
Ус ановка на с ол или поверхнос ь
При установке коммутатора на стол или
какую-нибудь поверхность необходимо
прикрепить входящие в комплект поставки
резиновые ножки к нижней панели коммутатора,
расположив их по углам. Обеспечьте достаточное
пространство для вентиляции между устройством
и объектами вокруг него.
Ус ановка в с ойку
Коммутатор может быть установлен в 19-дюймовую
стойку EIA, которая, как правило, размещается в
серверной комнате вместе с другим оборудованием.
1. Прикрепите кронштейны к боковым панелям
коммутатора и зафиксируйте их с помощью входящих в
комплект поставки винтов.
2. становите коммутатор в стойку и закрепите его с
помощью винтов, входящих в комплект поставки стойки.

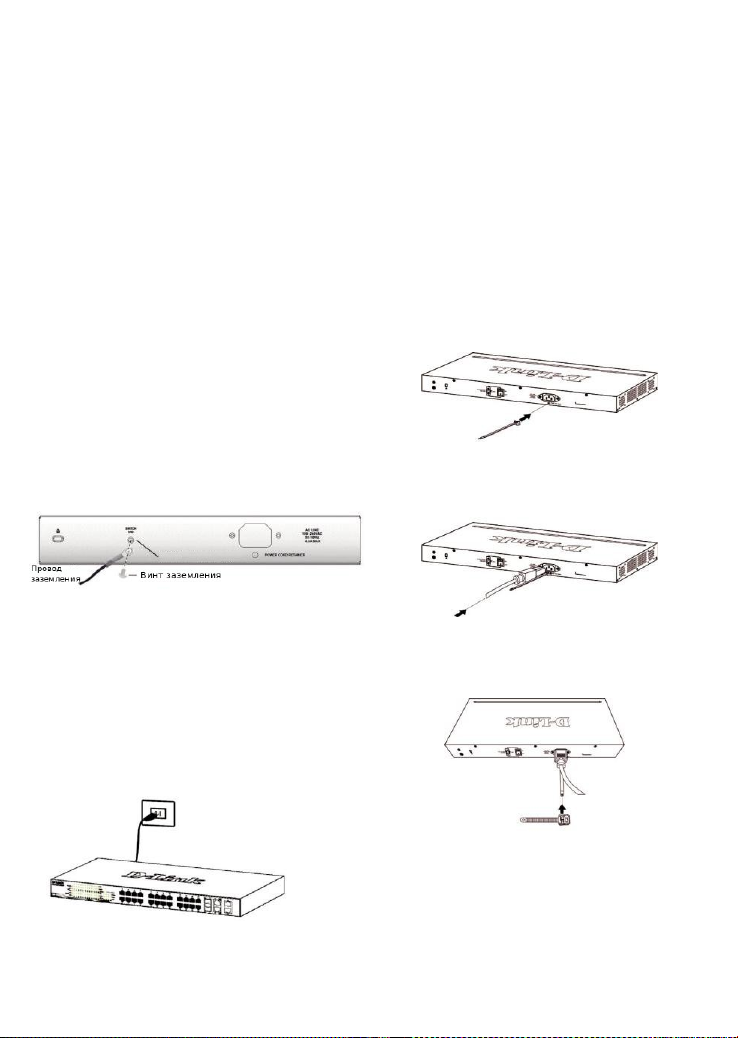

Заземление комму а ора
Данный раздел содержит информацию о заземлении
коммутатора. Данную процедуру необходимо
выполнить перед включением питания коммутатора.
Необходимые инс румен ы и оборудование:
●Винт заземления M4 x 6 мм (входит в
комплект поставки).
8

●Провод заземления (не входит в
комплект поставки): характеристики
провода заземления должны
соответствовать региональным
требованиями по установке. В
зависимости от источника питания и
электрической сети для установки
требуется медный провд от 12 до 6 AWG.
Рекомендуется использовать имеющиеся
в продаже провода 6 AWG. Длина кабеля
зависит от расположения коммутатора по
отношению к средствам заземления.
●Отвертка (не входит в комплект
поставки).
Заземлите коммутатор, выполнив
следующие шаги:
1. бедитесь, что питание коммутатора выключено.
2. Прикрутите клемму заземляющего провода
винтом заземления к коммутатору.
3. Прикрепите клемму на противоположной стороне
провода заземления к разъему заземления на
стойке, в которую установлен коммутатор.
4. Проверьте надежность соединений.
Шаг 3 – Подключение кабеля
питания переменного тока
Подключите кабель питания переменного тока
к соответствующему разъему на задней панели
коммутатора и к электрической розетке (желательно
с заземлением и защитой от статического
электричества).
Сбой пи ания
В случае сбоя питания коммутатор должен быть
отключен. При восстановлении питания включите
коммутатор снова.
Ус ановка фикса ора для кабеля
пи ания
Для предотвращения случайного отключения кабеля
питания рекомендуется установить фиксатор.
1. становите стяжку замком вниз в отверстие,
расположенное под разъемом питания.
2. Подключите кабель питания к разъему питания на
коммутаторе.
3. Наденьте зажим на стяжку и сместите его в сторону
разъема питания.
9

4. Оберните ленту зажима вокруг кабеля питания и
вставьте ее в фиксирующий замок.
5. Затяните ленту зажима, чтобы зафиксировать
кабель питания.
10

Функции управления
Коммутатором D-Link можно управлять по сети при
помощи протокола Telnet. Пользователь также может
выбрать вариант управления через Web-интерфейс
(Web-based Management), доступный через
Web-браузер, или управлять устройством через
любой ПК c установленной программой DNA (D-Link
Network Assistant).
Если необходимо управлять только одним
коммутатором D-Link, воспользуйтесь
Web-интерфейсом. Каждому коммутатору необходимо
назначить свой IP-адрес, который используется для
связи с Web-интерфейсом управления или
SNMP-менеджером, ПК в свою очередь должен иметь
IP-адрес из того же диапазона, что и коммутатор.
Однако если необходимо управлять несколькими
коммутаторами D-Link, наилучшим решением является
применение утилиты DNA (D-Link Network Assistant).
При использовании DNA (D-Link Network Assistant)
не требуется изменять IP-адрес ПК, и можно легко
приступить к начальной настройке нескольких
коммутаторов.
Управление на основе
Web-ин ерфейса
После успешной установки можно выполнить
настройку коммутатора, следить за его состоянием с
помощью панели индикаторов и просматривать
статистику в Web-браузере, например, Microsoft®
Internet Explorer версии 7.0 и выше, Firefox, Chrome
или Safari.
Для настройки устройства необходимо
следующее оборудование:
●ПК с интерфейсом RJ-45
●Стандартный Ethernet-кабель
Шаг 1
Подключите Ethernet-кабель к любому порту на
передней панели коммутатора и к Ethernet-порту на
ПК.
Шаг 2
Для выполнения входа в Web-интерфейс
коммутатора ПК должен быть назначен IP-адрес из
того же диапазона, что и IP-адрес коммутатора.
Например, если коммутатору присвоен IP-адрес
10.90.90.90, то ПК необходимо присвоить IP-адрес
вида 10.x.y.z (где x/y – числа от 0 до 254, а z – число
от 1 до 254) и маску подсети 255.0.0.0.
Откройте Web-браузер, введите в адресной строке
IP-адрес коммутатора по умолчанию и нажмите Enter.
ПРИМЕЧАНИЕ: IP-адрес коммутатора
по умолчанию – 10.90.90.90, маска
подсети – 255.0.0.0, шлюз – 0.0.0.0.
Шаг 3
После появления окна аутентификации введите
пароль по умолчанию – “admin”. Нажмите OK,
чтобы перейти к главному окну настройки.
Шаг 4
Прежде чем перейти в меню Web-based Management
( правление на основе Web-интерфейса), с помощью
Мастера установки Smart Wizard выполните быструю
настройку нескольких функций, таких как Password
Settings (Настройки пароля), SNMP Settings (Настройки
SNMP) и System Settings (Настройки системы). Если
изменять эти настройки нет необходимости, нажмите
Exit (Выйти), чтобы выйти из Мастера установки и перейти
в меню Web-based Management ( правление на основе
Web-интерфейса).
11

DNA (D-Link Network Assistant)
DNA (D-Link Network Assistant) – это программа для
обнаружения коммутаторов в том же сегменте сети
L2, в котором находится ПК.
Вариан 1: ус ановка через программу
ав озапуска (при наличии компак -диска с
у или ой DNA (D-Link Network Assistant) в
комплек е пос авки).
1. Вставьте CD-диск в дисковод CD-Rom.
2. Окно программы автозапуска
появится автоматически.
3. Нажмите кнопку “Install DNA (D-Link Network
Assistant)” и выполните установку с
помощью Мастера.
4. После успешного завершения установки DNA можно
будет найти в разделе Пуск > Программы > D-Link
> DNA.
5. Подключите коммутатор к тому же сегменту сети
L2, в котором находится ПК, и воспользуйтесь
DNA для обнаружения коммутаторов.
Вариан 2: ус ановка вручную (при наличии
компак -диска с у или ой DNA (D-Link Network
Assistant) в комплек е пос авки).
1. Вставьте CD-диск в дисковод CD-Rom.
2. В меню «Пуск» на рабочем столе Windows выберите
пункт «Мой Компьютер».
3. Откройте меню автозапуска двойным кликом по
значку дисковода CD-Rom/ DVD-Rom, или при
помощи правой кнопки мыши. Выберите DNA (D-Link
Network Assistant) и дважды кликните на файл
Setup.exe.
4. Следуйте инструкциям на экране, чтобы установить
утилиту.
5. После завершения установки перейдите в Пуск >
Программы > D-Link > DNA) и запустите DNA.
6. Подключите коммутатор к тому же сегменту сети L2,
в котором находится ПК, и воспользуйтесь DNA для
обнаружения коммутаторов.
Вариан 3: при о су с вии компак -диска с
у или ой DNA (D-Link Network Assistant) в
комплек е пос авки.
1. Скачайте необходимое программное
обеспечение на сайте компании
http://www.dlink.ru/ruproducts/1/ в разделе
"Загрузки" соответствующей модели
коммутатора и распакуйте архив.
2. Запустите установку программы двойным
нажатием на установочный файл Setup.exe.
3. Следуйте инструкциям на экране, чтобы
установить утилиту.
4. После завершения установки нажмите Пуск >
Программы > D-Link > DNA и запус и е DNA.
Управление на основе Telnet
Пользователи также могут получить доступ к
коммутатору через Telnet с помощью командной
строки. Для доступа с ПК пользователя прежде
всего необходимо убедиться в надежном
подключении коммутатора к ПК через порт
Ethernet, затем перейти в Пуск > Программы >
С андар ные > Командная с рока. В окне
консоли введите команду telnet 10.90.90.90 (в
зависимости от настроенного IP-адреса) и нажмите
кнопку Enter на клавиатуре. Перейдите в окно
консоли для управления коммутатором с помощью
интерфейса командной строки, введите имя
пользователя / пароль по умолчанию: admin /
admin, а затем нажмите кнопку Enter.
Управление на основе SNMP (в
зависимос и о приобре енной
модели)
правление коммутатором осуществляется также с
помощью дополнительного программного
обеспечения D-Link D-View или любой другой
программы, совместимой с SNMP. На коммутаторах
D-Link функция SNMP по умолчанию отключена.
Дополнительная информация
Для получения дополнительной информации об
устройстве посетите Web-сайт http://www.dlink.ru/
12

Технические харак ерис ики
Ин ерфейсы
24 порта 10/100/1000Base-T с поддержкой PoE
4 комбо-порта 100/1000Base-T/SFP
Индика оры
Power
Link/Activity/Speed (на порт)
Power Fail/Power Ok (на порт PoE)
PoE Max
Fan Error
С андар ы
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3az Energy Efficient Ethernet
Автоматическое согласование
скорости и режима дуплекса
правление потоком IEEE 802.3x
IEEE 802.3z 1000Base-X
Автоматическое определение MDI/MDIX
на всех медных портах
Скорос ь передачи данных
Ethernet:
10 Мбит/с (полудуплекс)
20 Мбит/с (полный дуплекс)
Fast Ethernet:
100 Мбит/с (полудуплекс)
200 Мбит/с (полный дуплекс)
Gigabit Ethernet:
2000 Мбит/с (полный дуплекс)
Производи ельнос ь
Коммутационная матрица: 56 Гбит/с
Метод коммутации: Store-and-forward
Макс. скорость перенаправления 64-байтных
пакетов: 41,7 Mpps
Размер таблицы MAC-адресов: 8K записей
Объем оперативной памяти: 256 МБ
Буфер пакетов: 512 кБ
Флэш-память: 32 МБ
Вес
3,94 кг
Размеры (Д x Ш x В)
440 x 250 x 44 мм
Пи ание
100-240 В переменного тока, 50/60 Гц,
внутренний универсальный источник
питания
По ребляемая мощнос ь
В режиме ожидания: 100 В: 18,5 Вт / 240 В: 17,1 Вт
Максимальная: 446,1 Вт (функция РоЕ включена)
29,8 Вт (функция РоЕ выключена)
Сис ема вен иляции
2 вентилятора
Уровень шума
При высокой скорости вентилятора: 51,7 дБ
При низкой скорости вентилятора: 44,9 дБ
MTBF (часы)
277 967
Тепловыделение
1 521,99 BTU/ч
Защи а о с а ического элек ричес ва
Все Ethernet-порты поддерживают встроенную
защиту от статического электричества до 6 кВ
Рабочая емпера ура
От -30 до 50 oC
Темпера ура хранения
От -40 до 70 oC
Влажнос ь при эксплуа ации
От 10% до 90% без конденсата
Влажнос ь при хранении
От 5% до 90% без конденсата
Сер ифика ы
CE, VCCI, FCC, cUL, BSMI, CCC, C-Tick
13

PУCCКИЙ
14
