Introduction
This Quick Installation Guide gives instructions for setting up the D-Link DXS-1100-10TS switch. The model
you have purchased may appear slightly different from those shown in the illustrations. For more detailed
information about the device, its components, making network connections and technical specifications,
please refer to the User Manual.
Package Contents
These are the items included with your DXS-1100-10TS purchase:
• DXS-1100-10TS Switch
• Power Cord
• Cord Retainer
• 4 Rubber Feet
• 2 Mounting Brackets
• Mounting Kit
• Quick Installation Guide
If any of the above items are damaged or missing, please contact your local reseller for replacement.
2

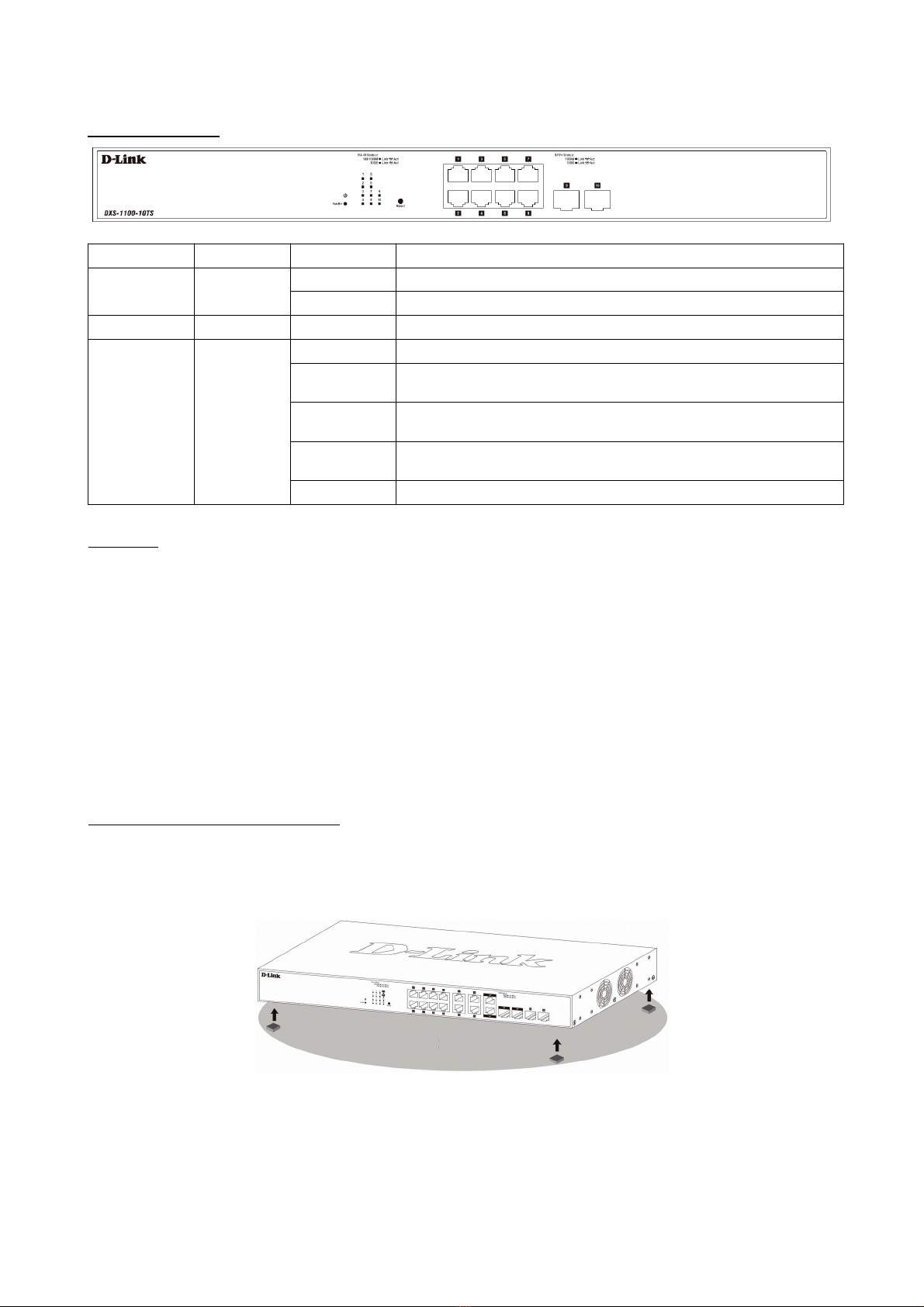

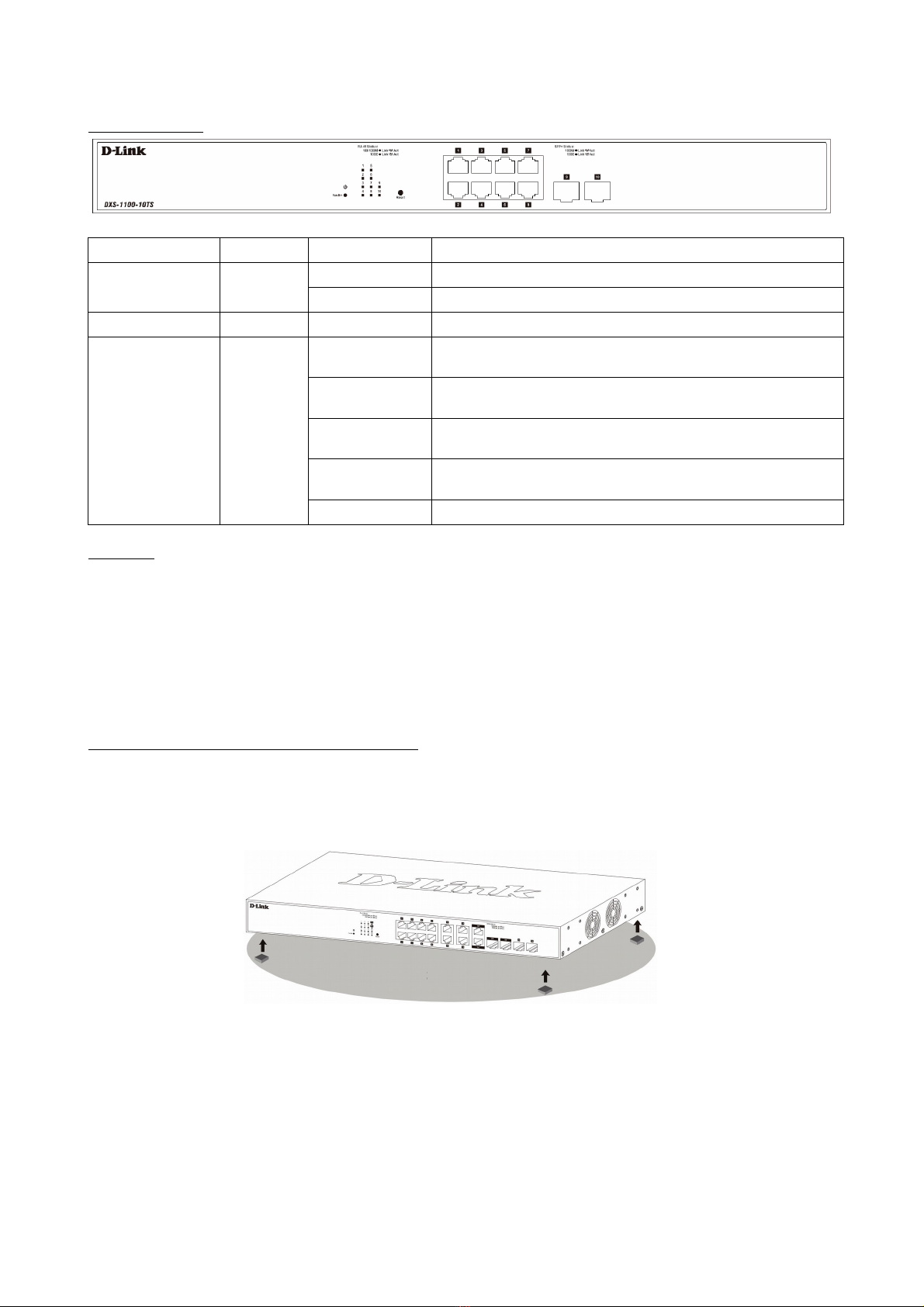

Front Panel Overview
LED Indicators
LED Indicative Colour tatus Description
Power Green Solid Light Power on
Light off Power off
Fan Error Red Solid light The fan has runtime failure and is brought offline
Link/Act/Speed
(for port)
Green/Amber Solid Green When there is a secure 10Gbps connection (or link) at any of the ports
Blinking Green When there is reception or transmission (i.e. Activity-Act) of data occurring
at any of the ports
Solid Amber When there is a secure 1000Mbps Ethernet connection (or link) at any of
the ports
Blinking Amber When there is reception or transmission (i.e. Activity-Act) of data occurring
at any of the ports
Light off No link
Buttons
• Reset: by pressing and holding the Reset button inside the pinhole for 3 to 5 seconds, the Switch will
change back to the default configuration and all changes will be lost.
Installation
Desktop or helf Installation
When installing the switch on a desktop or shelf, the rubber feet included with the device must be attached
on the bottom at each corner of the device’s base. Allow enough ventilation space between the device and
the objects around it.
3

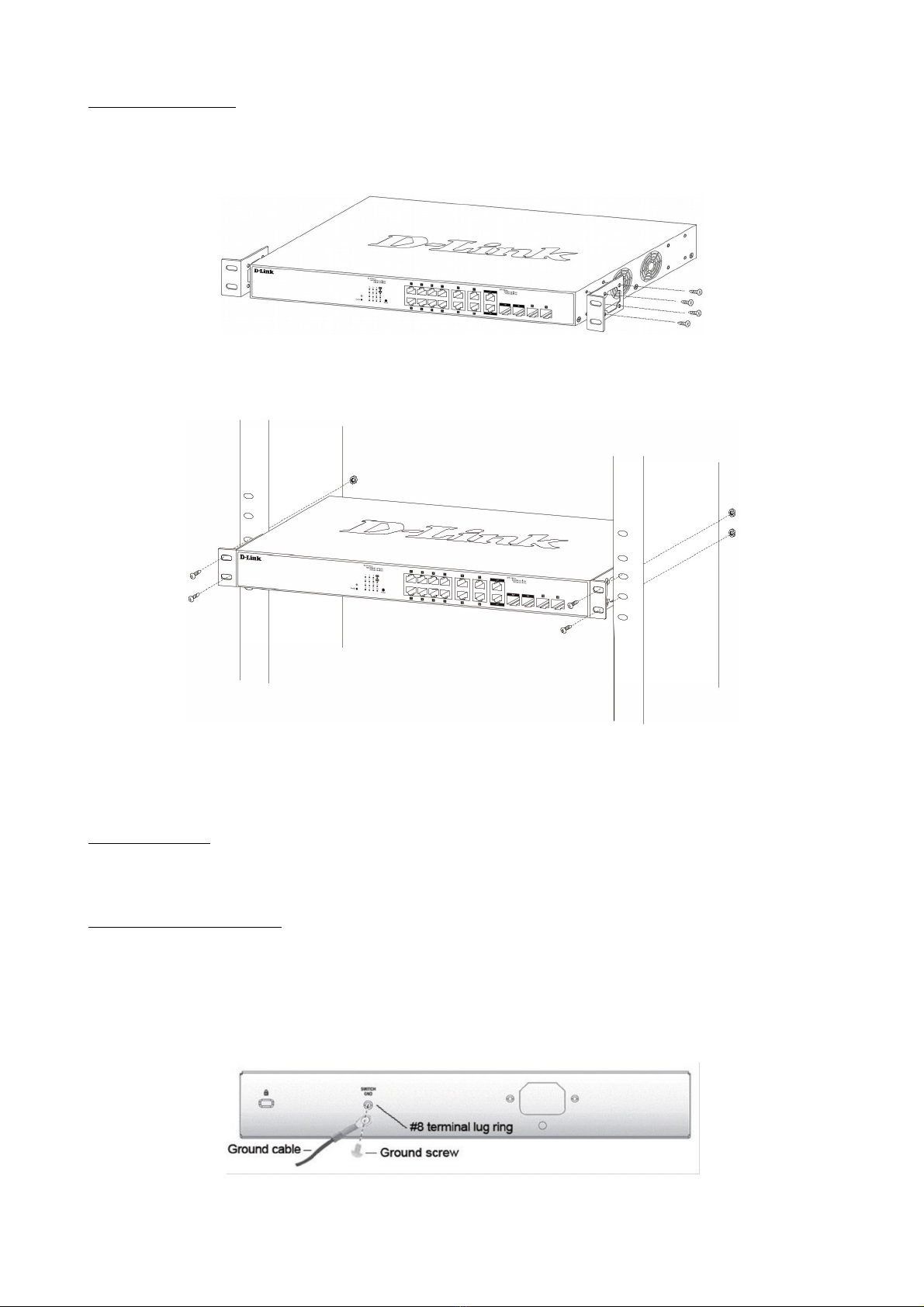

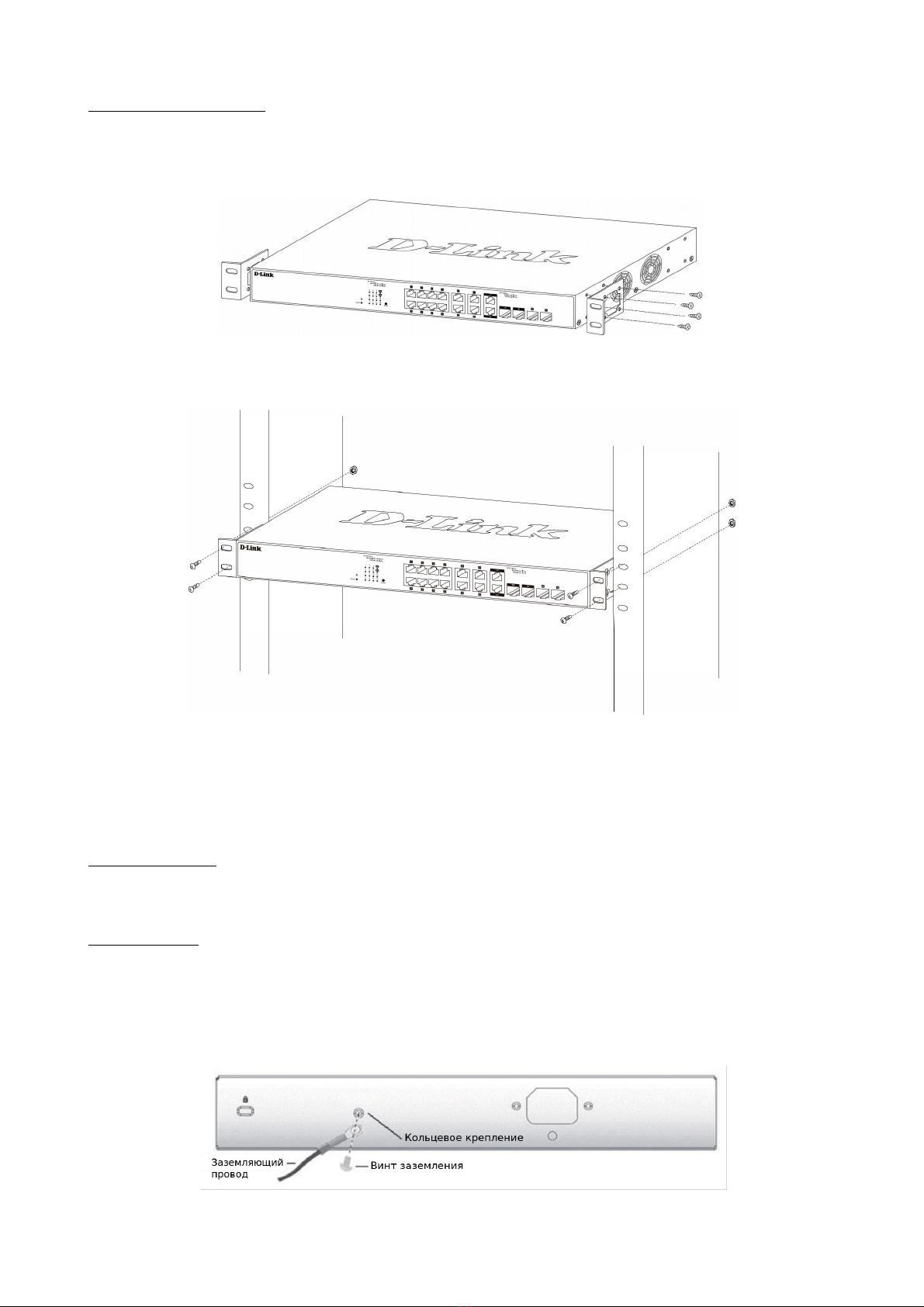

Rack Installation
The switch can be mounted in a standard size 19-inch rack, which can be placed in a wiring closet with other
equipment. To install, attach the mounting brackets to the switch’s side panels (one on each side) and secure
them with the screws provided.
Then, use the screws provided with the equipment rack to mount the switch in the rack.
Connecting to Power
Power Failure
As a precaution, the switch should be unplugged in case of power failure. When power is resumed, plug the
switch back in.
Grounding the witch
The following steps explain the procedure for connecting the switch to a protective ground:
1. Verify if the system power is off.
2. Using a screwdriver, tighten the ground screw to secure the ground cable to the switch.
3. Attach the terminal lug ring at the other end of the grounding cable to an appropriate grounding source.
4. Verify if the connections at the ground connector on the switch and the rack are securely attached.
4

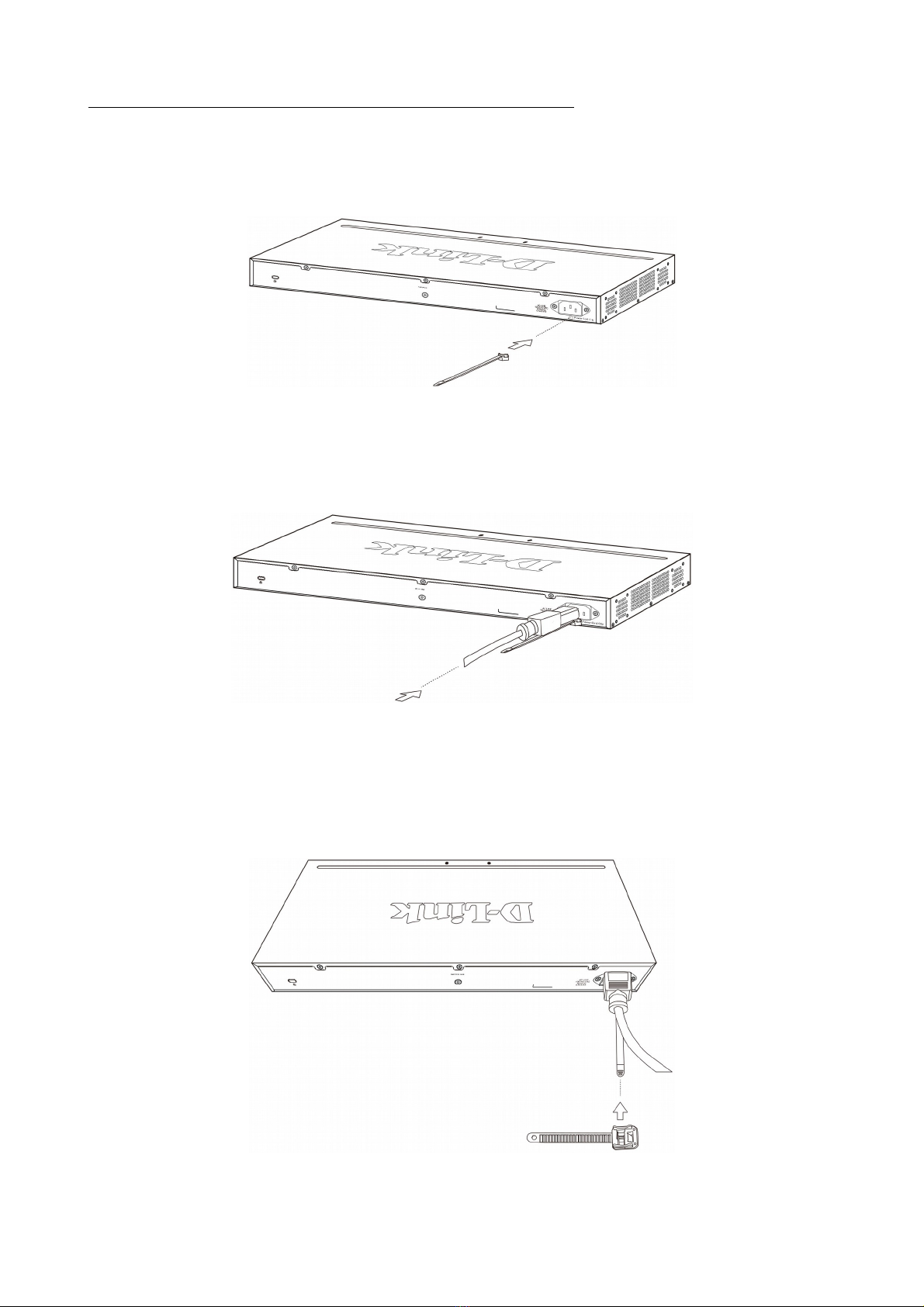

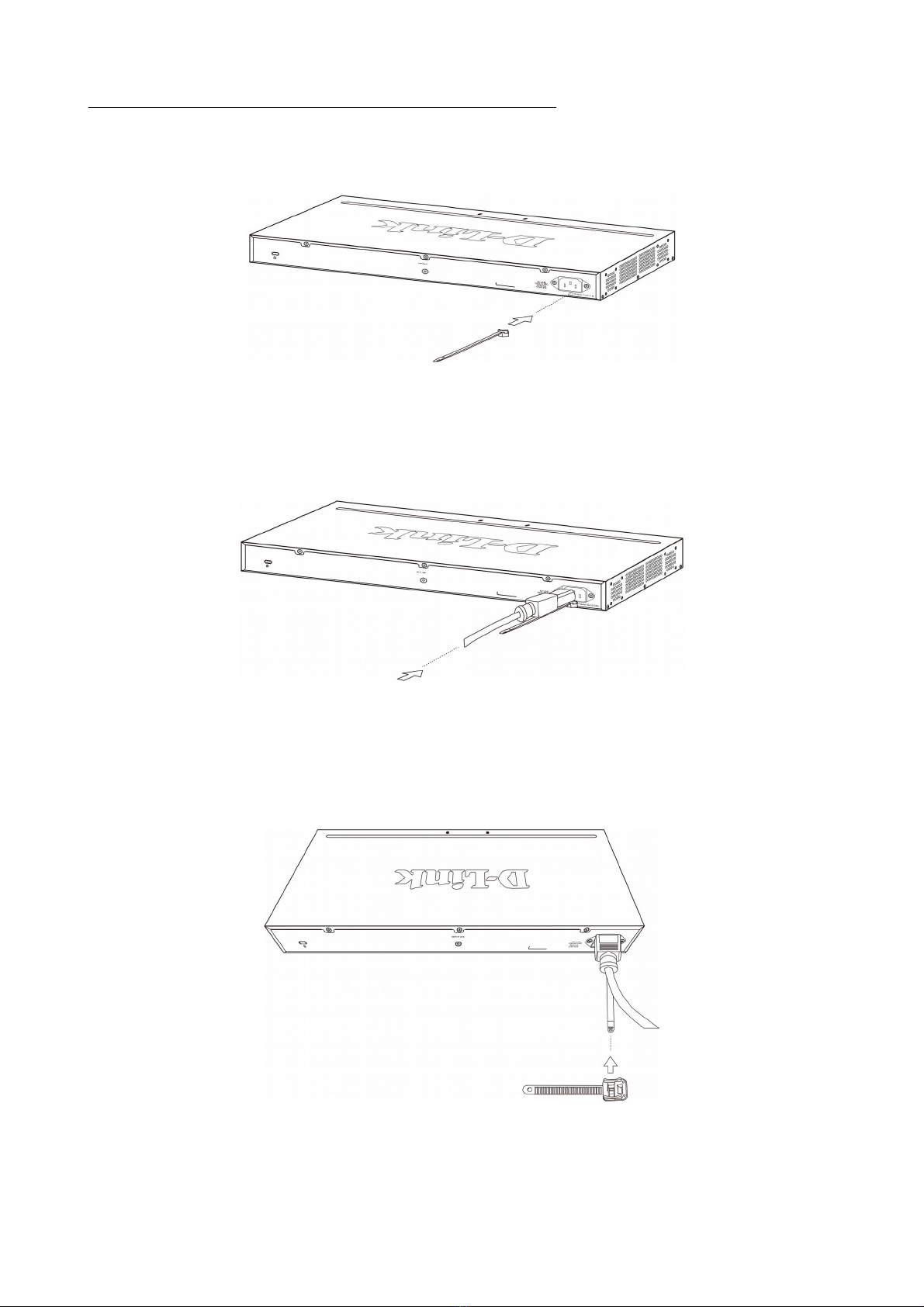

Plugging in the AC Power Cord with Power Cord Clip
A) With the rough side facing down, insert the Tie Wrap into the hole below the power socket.
B) Plug the AC power cord into the power socket of the Switch.
C) Slide the Retainer through the Tie Wrap until the end of the cord.
5

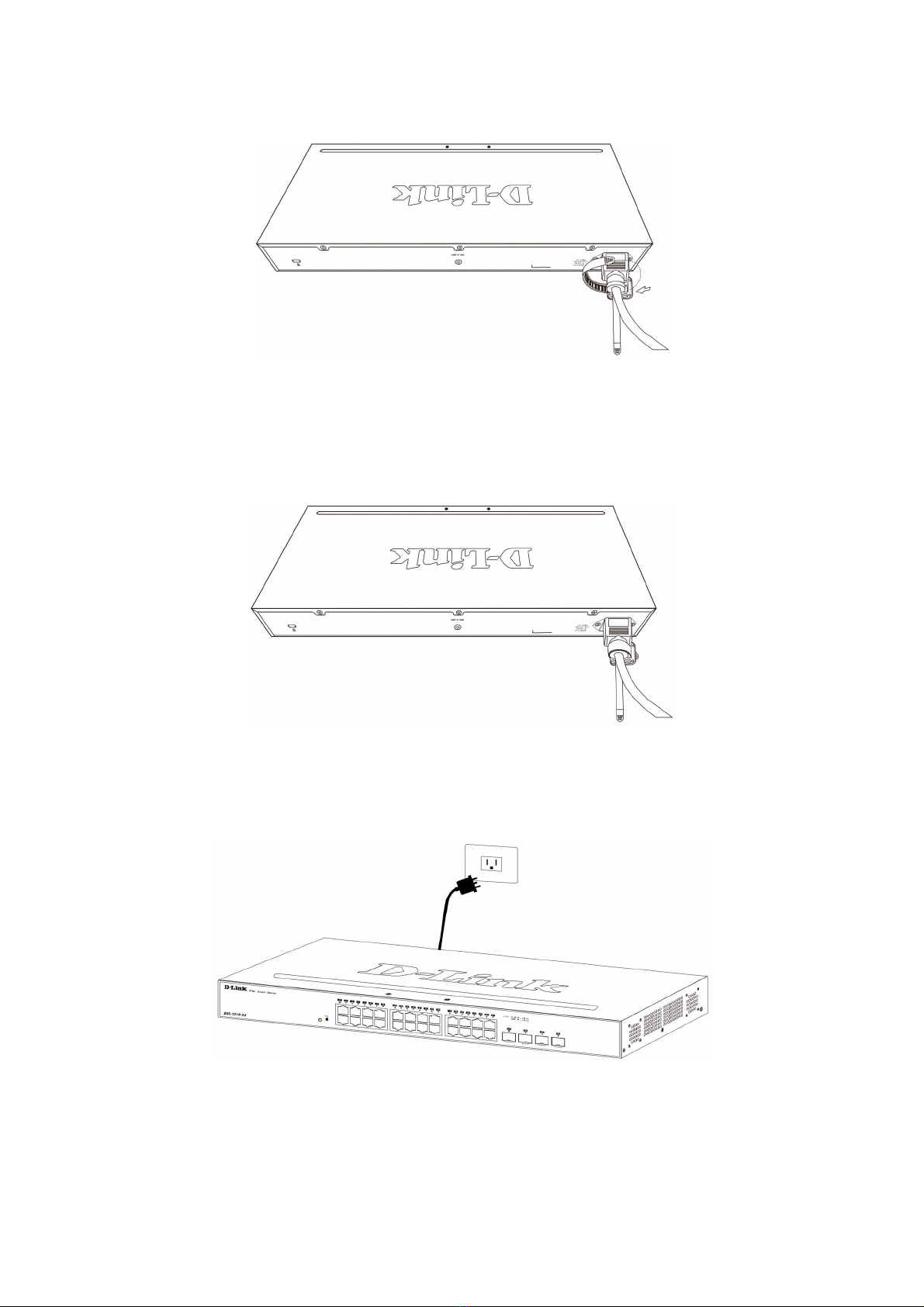

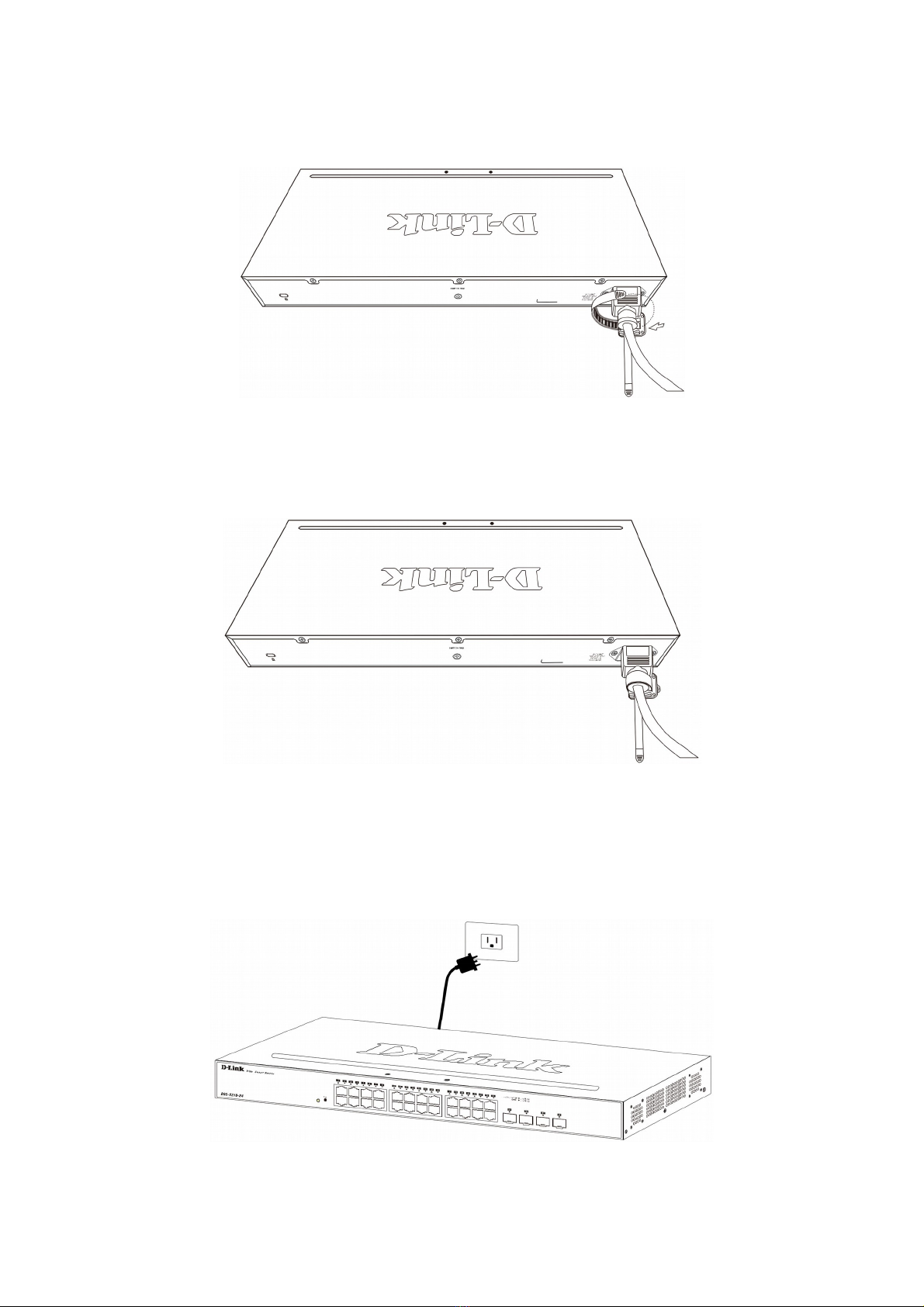

D) Circle the tie of the Retainer around the power cord and into the locker of the Retainer.
E) Fasten the tie of the Retainer until the power cord is secured.
F) Users may now connect the power cord (AC 100/240 V) to an electrical outlet.
6

Managing the Device
Management Options
The DXS-1100-10TS can be managed through any port by using the Web-based Management.
Each switch must be assigned its own IP Address, which is used for communication with the Web-Based
Management or a SNMP network manager. The PC should have an IP address in the same subnet as the
switch. Each switch can allow up to four users to access the Web-Based Management concurrently.
Using Web-based Management
After a successful physical installation, you can configure the Switch, monitor the network status, and display
statistics using a web browser.
upported Web Browsers
• Internet Explorer 7 or later version
• Google Chrome
• Firefox
• Safari

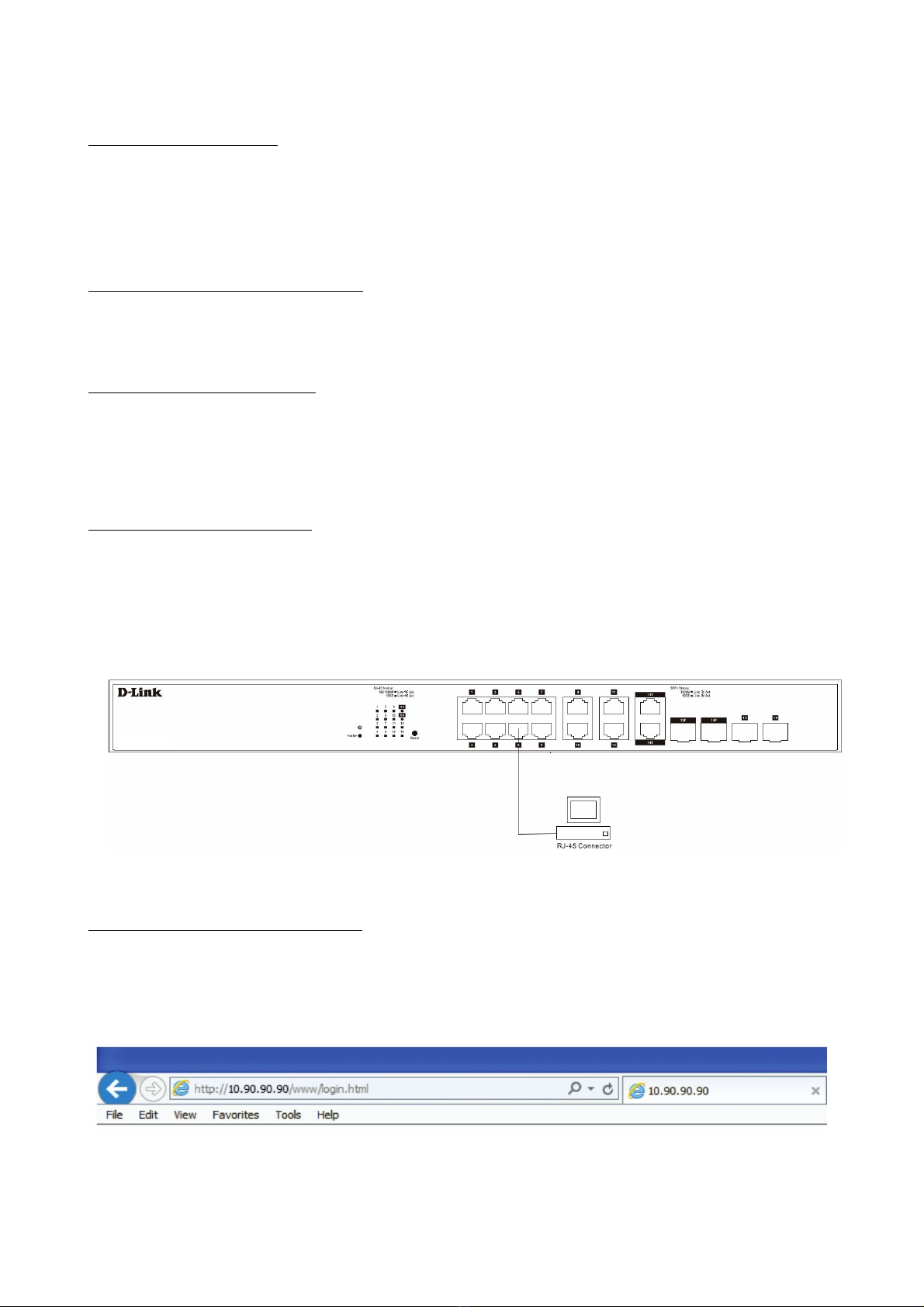

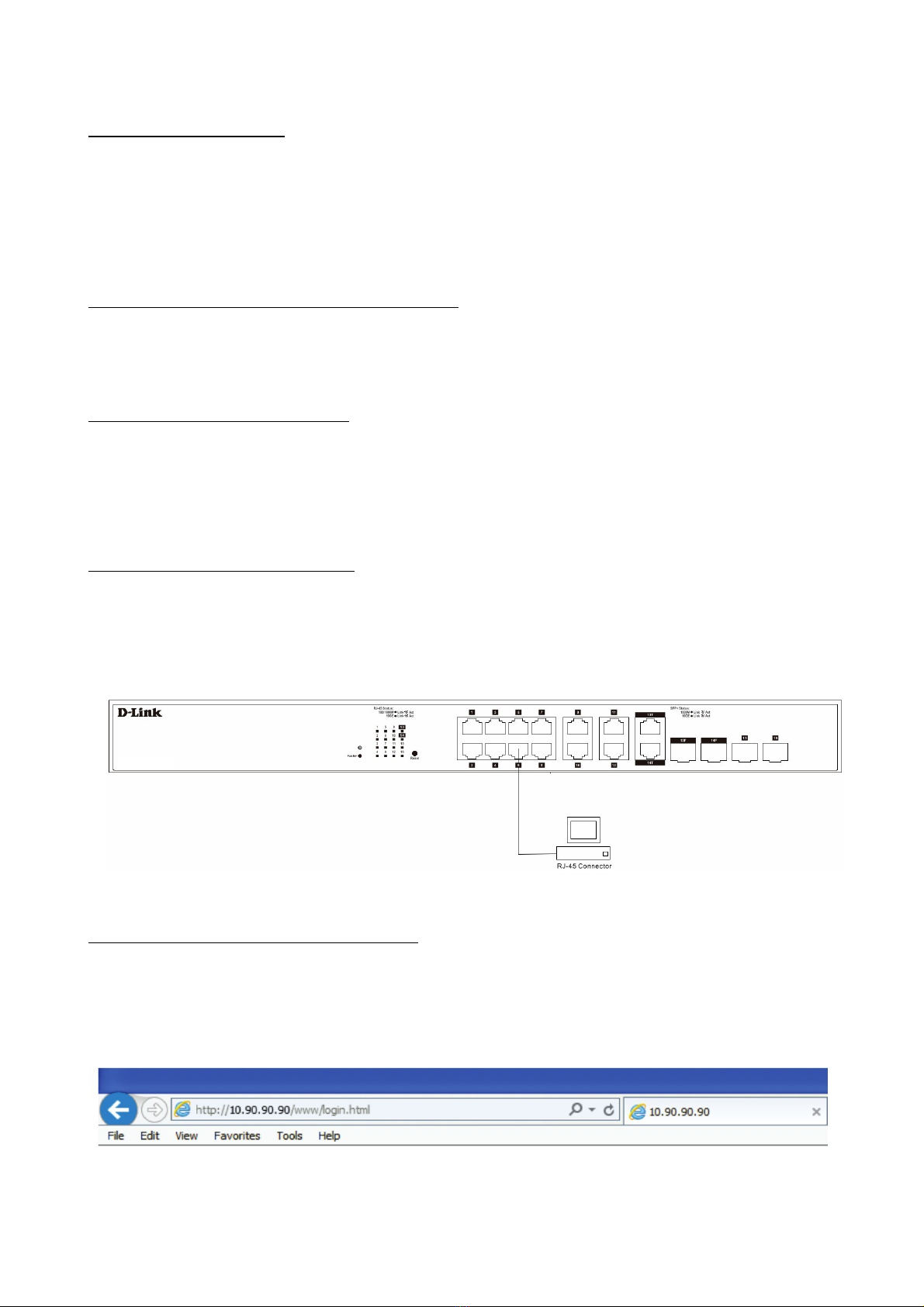

Connecting to the witch
You will need the following equipment to begin the web configuration of your device:
1. A PC with a RJ-45 Ethernet connection
2. A standard Ethernet cable
Connect the Ethernet cable to any of the ports on the front panel of the switch and to the Ethernet port on the
PC.
Login Web-based Management
In order to login and configure the switch via an Ethernet connection, the PC must have an IP address in the
same subnet as the switch. For example, if the switch has an IP address of 10.90.90.90, the PC should have
an IP-address of 10.x.y.z (where x/y is a number between 0 ~ 254 and z is a number between 1 ~ 254), and
a subnet mask of 255.0.0.0. Open the web browser and enter 10.90.90.90 (the factory-default IP address) in
the address bar. Then press <Enter>.
7

NOTE: the switch's factory default IP address is 10.90.90.90 with a subnet mask of 255.0.0.0.

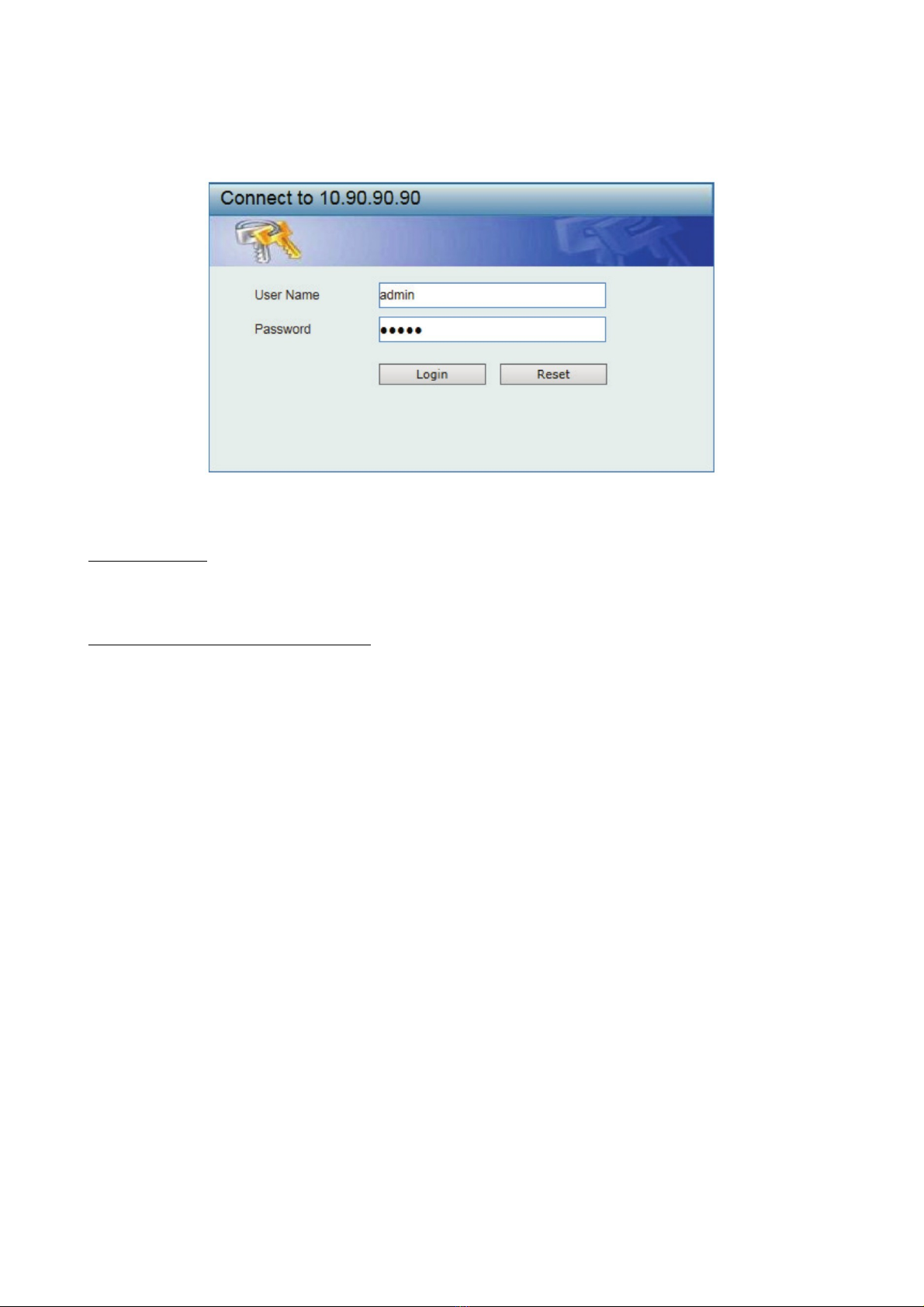

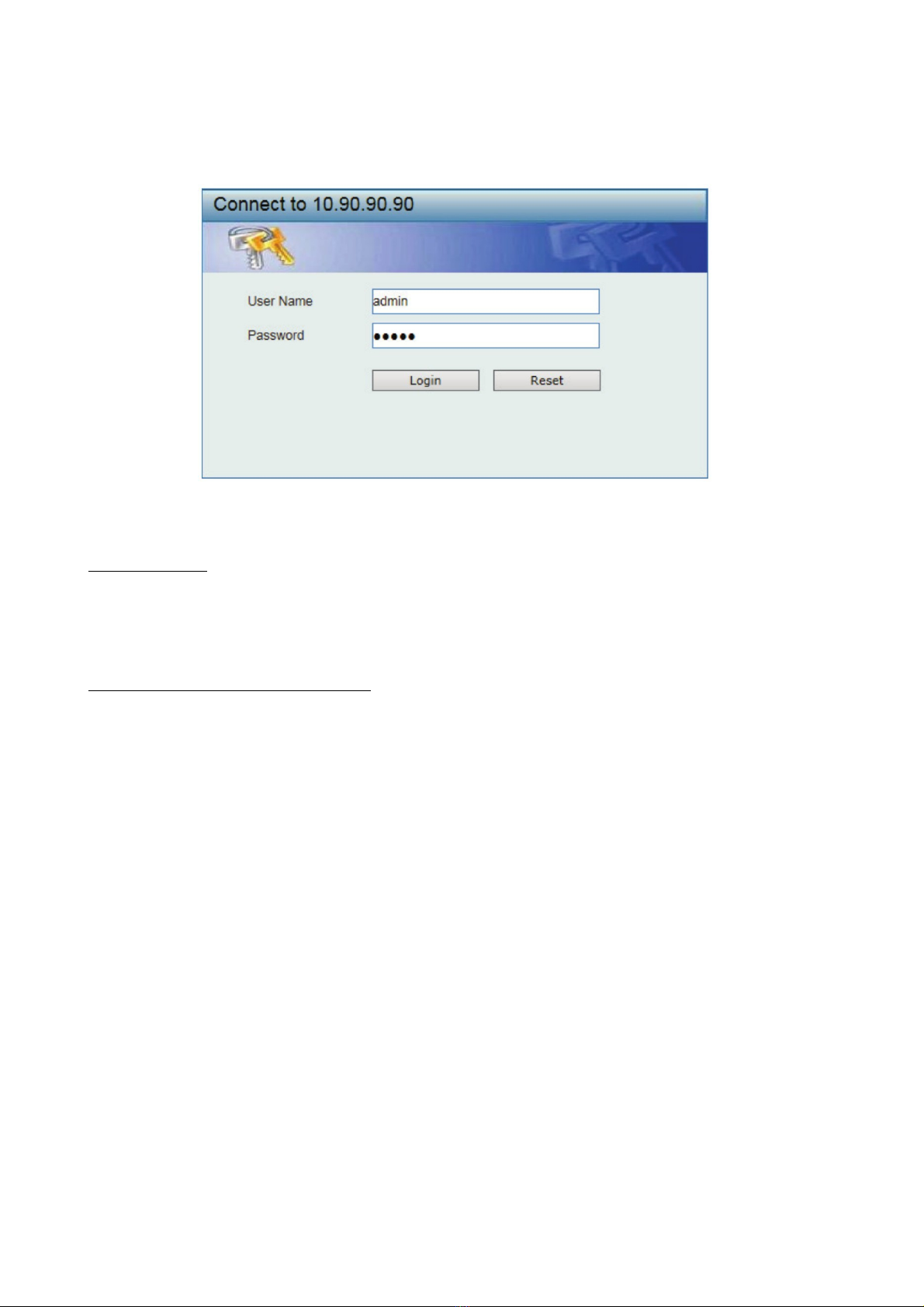

Enter the User name / Password with admin / admin, and press Login to enter the main configuration
window.
mart Wizard
After a successful login, the Smart Wizard will guide you through essential settings of the Switch. If you do
not plan to change anything, click Exit to leave the Wizard and enter the Web-Interface.
D-Link Network Assistant (DNA)
The D-Link Network Assistant (DNA) is a program that allows administrators to quickly discover all D-Link
smart switches, that are in the same subnet as the PC. This tool is only for computers running
Windows 2000, Vista, XP, or 7. You can download DNA (D-Link Network Assistant) from Google Play at
https://play.google.com/store/apps/ and follow the on-screen instructions to install the utility.
NOTE: please be sure to uninstall any existing DNA from your PC before installing the latest DNA.
Additional Information
For more detailed information on how to set up and configure the DXS-1100-10TS, please refer to the User
Manual.
8

Правила и условия безопасной эксплуатации
Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь,
что устройство, адаптер питания (при наличии) и кабели не имеют механических повреждений.
Устройство должно быть использовано только по назначению, в соответствии с кратким руководством
по установке.
Устройство предназначено для эксплуатации в сухом, чистом, незапыленном и хорошо
проветриваемом помещении с нормальной влажностью, в стороне от мощных источников тепла. е
используйте его на улице и в местах с повышенной влажностью. е размещайте на устройстве
посторонние предметы. Вентиляционные отверстия устройства должны быть открыты. Температура
окружающей среды в непосредственной близости от устройства и внутри его корпуса должна
соответствовать рабочей температуре, указанной в технических характеристиках устройства.
Электропитание должно соответствовать параметрам электропитания, указанным в технических
характеристиках устройства. При наличии адаптера питания в комплекте поставки устройства,
используйте только данный адаптер. е включайте адаптер питания, если его корпус или кабель
повреждены. Подключайте адаптер питания только к исправным розеткам с параметрами,
указанными на адаптере питания.
е вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли отключите
питание устройства. Удаляйте пыль с помощью влажной салфетки. е используйте
жидкие/аэрозольные очистители или магнитные/статические устройства для очистки. Избегайте
попадания влаги в устройство и адаптер питания.
Устройство должно также быть заземлено, если это предусмотрено конструкцией корпуса или вилки
на кабеле питания.
Срок службы устройства - 5 лет.
Гарантийный период исчисляется c момента приобретения устройства у официального дилера на
территории России и стран С Г и составляет один год.
Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты производства
изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на
наклейке с техническими данными.
Год: A – 2010, B – 2011, С – 2012, D – 2013, E – 2014, F – 2015, G – 2016, H – 2017, I – 2018, J – 2019.
Месяц: 1 – январь, 2 – февраль, ..., 9 – сентябрь, A – октябрь, B – ноябрь, С – декабрь.
При обнаружении неисправности устройства обратитесь в сервисный центр
или группу технической поддержки D-Link.
Введение
В этом кратком руководстве по установке даны инструкции по настройке коммутатора DXS-1100-10TS.
Приобретенная модель может незначительно отличаться от показанной на рисунках. За более
подробной информацией об устройстве, его компонентах, настройке подключения к сети и
технических характеристиках обращайтесь к руководству пользователя.
Комплект поставки
• Коммутатор DXS-1100-10TS
• Кабель питания
• Фиксатор для кабеля питания
• 4 резиновые ножки
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• Комплект для монтажа
• Краткое руководство по установке
Если что-либо отсутствует, обратитесь к Вашему поставщику.
9

Обзор устройства
Индикаторы
Индикатор Цвет Режим Описание
Power Зеленый Горит постоянно Устройство включено
е горит Устройство выключено
Fan Error Красный Горит постоянно Ошибка в работе вентилятора, вентилятор отключен
Link/Act/Speed (на
порт)
Зеленый/
Оранжевый
Горит постоянно
(зеленый)
К порту подключено устройство, скорость соединения
10 Гбит/с
Мигает (зеленый) Передача или прием данных через порт (скорость
соединения 10 Гбит/с)
Горит постоянно
(оранжевый)
К порту подключено устройство, скорость соединения
1000 Мбит/с
Мигает
(оранжевый)
Передача или прием данных через порт (скорость
соединения 1000 Мбит/с)
е горит ет соединения
Кнопки
• Reset: для возврата к заводским настройкам нажмите кнопку Reset и удерживайте ее в течение
3-5 сек.
Установка коммутатора
Установка на плоскую поверхность
При установке коммутатора на стол или какую-либо плоскую поверхность необходимо прикрепить
входящие в комплект поставки резиновые ножки к нижней панели коммутатора, расположив их по
углам. Обеспечьте достаточное пространство для вентиляции между устройством и объектами вокруг
него.
