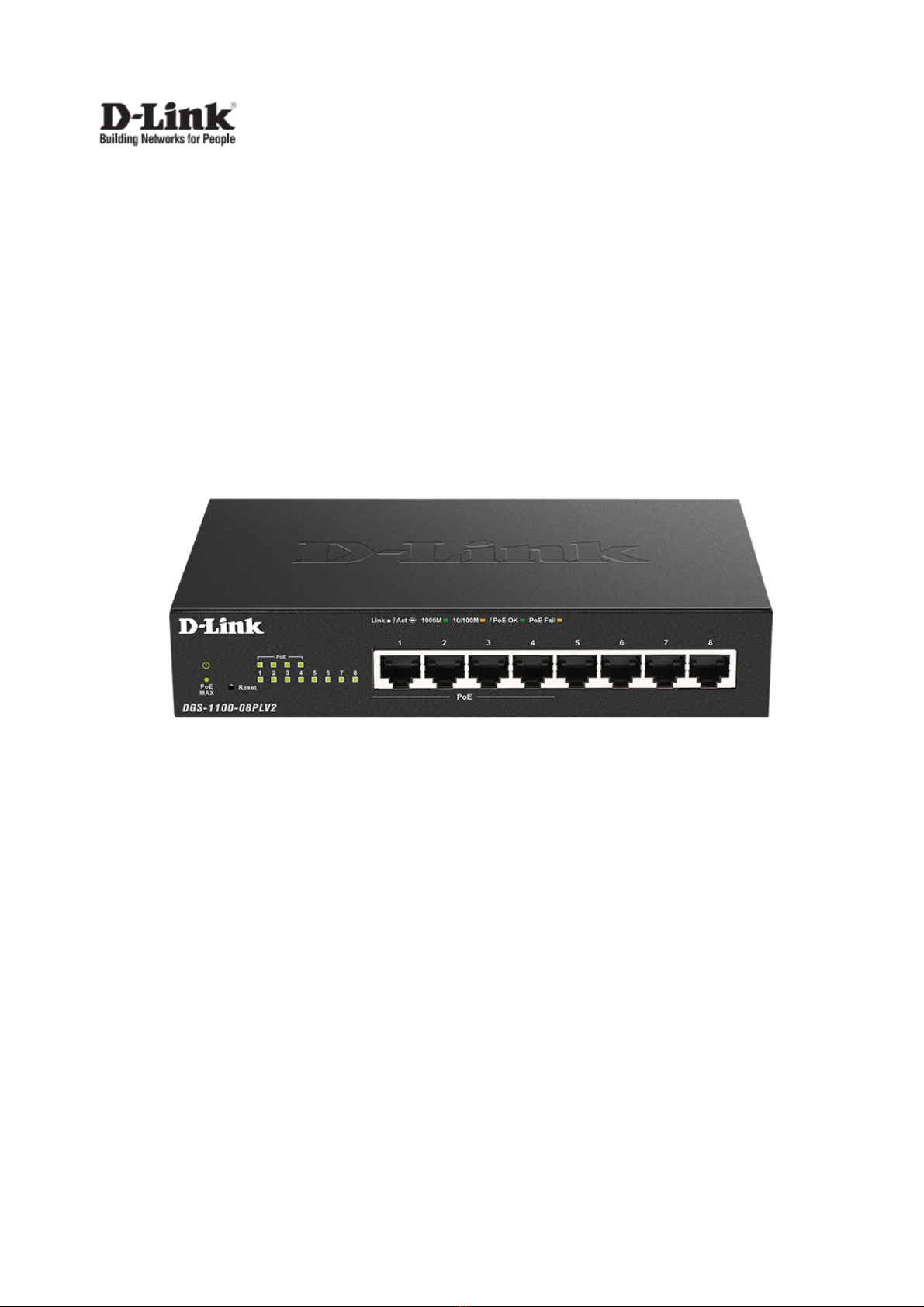

D-Link EasySmart DGS-1100-08PLV2 User manual

Настраиваемый L2 коммутатор с 8 портами 10/100/1000Base-T
(4 порта PoE 802.3af/at, PoE-бюджет 80 Вт)
DGS-1100-08PLV2
Quick Installation Guide
Краткое руководство по установке
EasySmart managed switch with 8 10/100/1000Base-T ports
(4 ports with PoE support)

About This Guide
This guide gives step-by-step instructions for setting up
the D-Link DGS-1100-08PLV2 switch. Please note that the
model you have purchased may appear slightly different
from those shown in the illustrations.
Step 1 – Unpacking
Open the shipping carton and carefully unpack its
contents. Please consult the packing list to make sure
all items are present and undamaged. If any item is
missing or damaged, please contact your local D-Link
reseller for replacement.
ENGLISH
•DGS-1100-08PLV2 switch
•Wall mounting kit
•4 rubber feet
•Quick Installation Guide
Step 2 – Switch Installation
For safe switch installation and operation, it is
recommended that you:
• Make sure that there is proper heat dissipation and
adequate ventilation around the switch.
• Do not place heavy objects on the switch

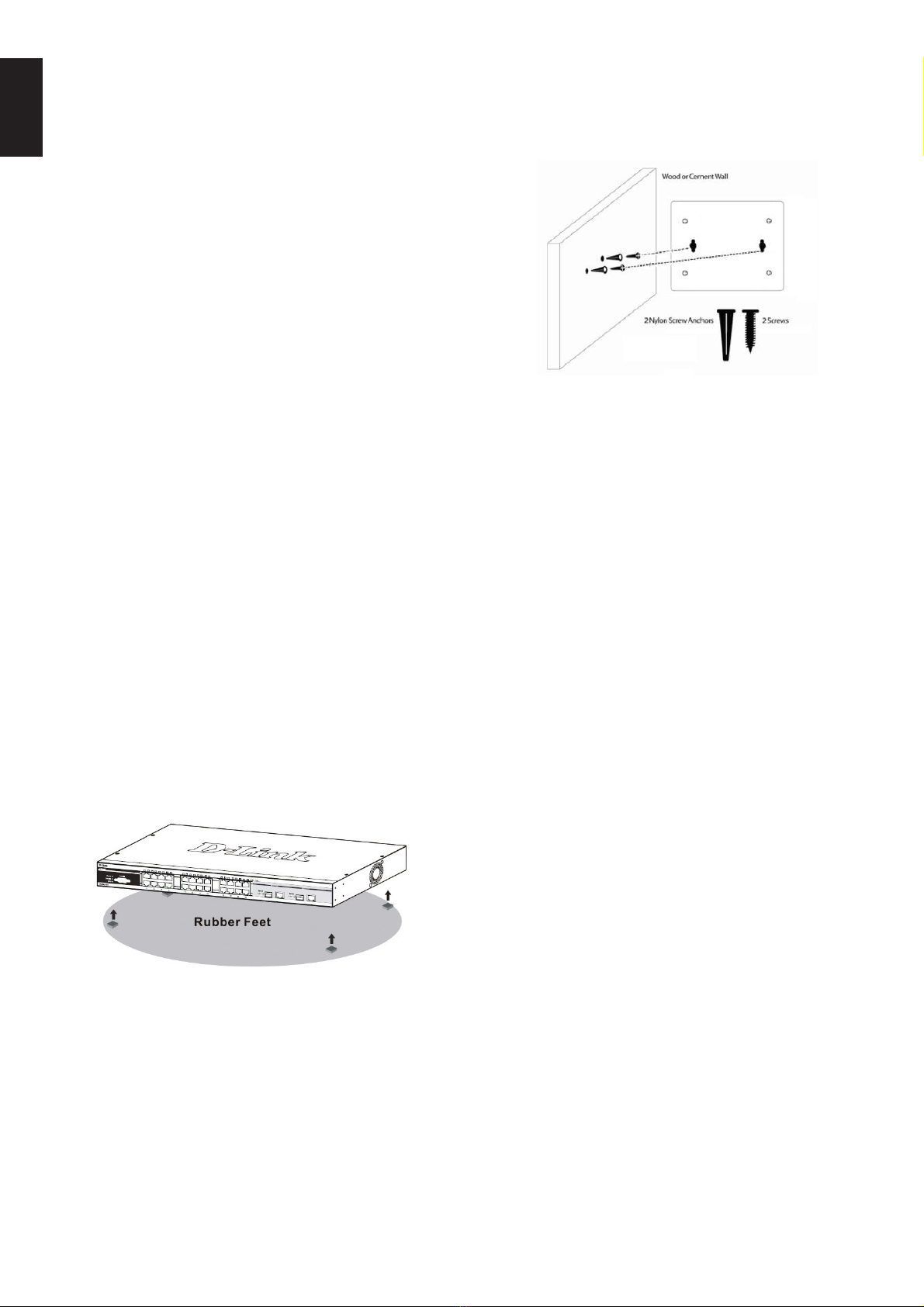

Desktop or Shelf Installation
When installing the switch on a desktop or shelf, the
rubber feet included with the device must be attached
on the bottom at each corner of the device’s base. Allow
enough ventilation space between the device and the
objects around it.
Wall Mount Installation
The switch can also be mounted on a wall. Two mounting
slots are provided on the bottom of the switch for this
purpose.
•Mounting on a concrete wall
1. Fix the nylon screw anchors into the concrete wall.
2. Drive the included screws into the nylon screw anchors.
3. Hook the switch with the mounting holes on the bottom
onto the screws.
•Mounting on a wooden wall
1. Drive the included screws into the wooden wall.
2. Hook the switch with the mounting holes on the bottom
onto the screws.
Step 3. Power Connection
Connect the power adapter to the power input on the rear
panel of the DGS-1100-08PLV2. Plug the other end of the
power adapter into a wall outlet or power strip.
Grounding the Switch
This step must be completed before powering on
the switch.
Required tools and equipment for grounding
• Grounding screw (included) and one M4x6
(metric) pan-head screw (not included).
• Grounding cable (not included). The grounding
cable should be sized according to local and
national installation requirements. Depending
on the power supply and system, a 12 to 6 AWG
copper conductor is required for installation.
Commercially available 6 AWG wire is
recommended. The length of the cable depends
on the proximity of the switch to proper
grounding facilities.
• A screwdriver (not included).
1. Verify that the system is powered off
2. Remove the grounding screw from the back of
the device and place the #8 terminal lug ring of
the grounding cable on top of the grounding
screw opening.
3. Insert the grounding screw back into the screw
opening and use a screwdriver to tighten the
grounding screw.
4. Attach the terminal lug ring at the other end
of the grounding cable to an appropriate
grounding source.
5. Verify that the connection between the
grounding connector on the switch and the
grounding source is secure.
2
•Power adapter

3
Management Options
This switch can be managed through the Web User
Interface (Web UI) or D-Link Network Assistant (DNA)
utility.
If you wish to manage a single D-Link switch, the Web UI
may be the best option. Each switch must be assigned its
management PC. However, if you wish to manage multiple
D-Link switches, DNA may be the best option. You don't
need to change the IP address of your PC and it makes
the initial setup of multiple switches easy. Please refer to
the following installation instructions to get started with the
1. Web User Interface
After a successful physical installation, you can congure
the Switch, monitor the LED panel, and display statistics
graphically using a web browser, such as Internet Explorer,
Firefox, Google Chrome, Opera or Safari.
The equipment you need to begin the web conguration
of your device:
• A PC with a RJ-45 Ethernet connection
• A standard Ethernet cable

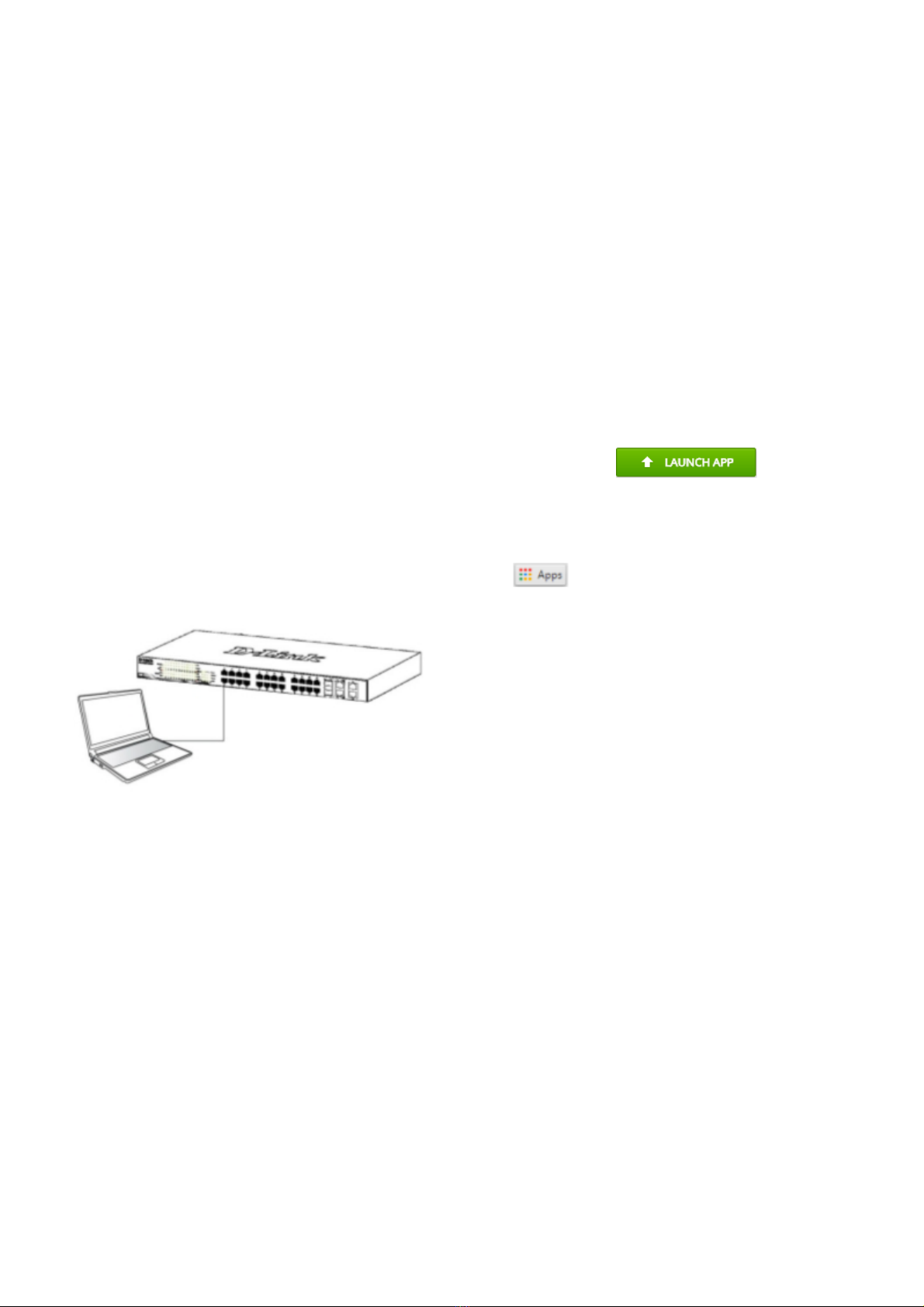

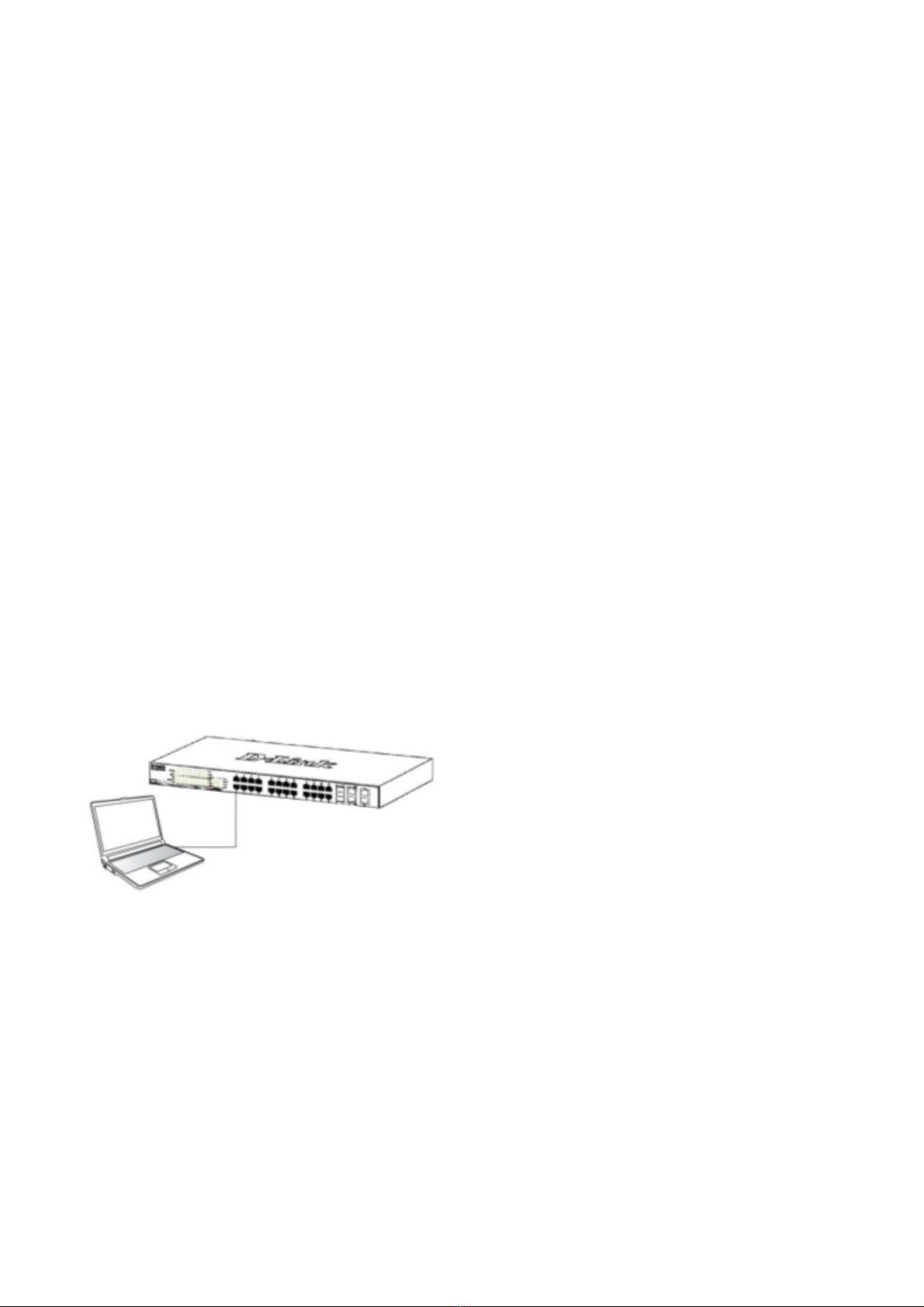

1. Connect the Ethernet cable to any of the ports in front
panel of the switch and to the Ethernet port on the PC.
own IP address, which is used for communication with the
Web UI and DNA.
2. Configure the PC’s IP address to be in the network
segment as the switch. The switch’s default IP
address is 10.90.90.90 with a subnet mask of
For example, to connect to the switch using the default
settings, your PC should have an IP address in the
range: 10.0-255.0-255.1-254 and a subnet mask of
255.0.0.0.
3.
Open the web browser and enter 10.90.90.90 in the
address box. Then press the Enter key
4.
Log in to the switch. When the authentication window
appears, enter the password 'admin'. Press OK to enter
the main configuration window.
2. D-Link Network Assistant
D-Link Network Assistant (DNA) is a program that is used
to discover switches which are in the same Layer 2 network
segment as your PC. You can download the DNA App
from the Chrome Web Store and install it in a Chrome web
browser.
1. Go to the Chrome web store and search for ‘D-Link
Network Assistant’ to download the App. This can be
reached at the following URL:
https://chrome.google.com/webstore
2. Click ‘ADD TO CHROME’ button on the right hand side of
the search results.
3. Click ‘Add app’ button in the pop up window to install the
D-Link Network Assistant in Chrome.
4. When the installation process completes:
(Option 1) Click the ‘LAUNCH APP’ button in the upper-right
corner of the window to start DNA.
(Option 2) Click the ‘Apps’ icon in the upper-left corner of
the Chrome browser and click ‘DNA’ in the Apps list to start
DNA.
Note: for managed switches, users need to enable D-Link
Discovery Protocol (DDP) and create a user name and
password to be able to log in to DNA.
Additional Information
To find out more about D-Link products or marketing
information, please visit the D-Link website at:
http://www.dlink.com/ .
255.0.0.0 and a default gateway of 0.0.0.0.

Правила и условия безопасной эксплуатации
Внимательно прочитайте данный раздел перед установкой и подключением
устройства. Убедитесь, что устройство, адаптер питания и кабели не имеют механических
повреждений. Устройство должно быть использовано только по назначению, в соответствии
с кратким руководством по установке.
Устройство предназначено для эксплуата ии в сухом, чистом, не запыленном и
хорошо проветриваемом помещении с нормальной влажностью, в стороне от
мощных источников тепла. Не используйте его на ули е и в местах с повышенной
влажностью. Не размещайте на устройстве посторонние предметы. Вентиля ионные
отверстия устройства должны быть открыты. Температура окружающей среды в
непосредственной близости от устройства и внутри его корпуса должна быть в
пределах от 0 °С до +40 °С.
Используйте адаптер питания только из комплекта поставки устройства. Не включайте
адаптер питания, если его корпус или кабель повреждены. Подключайте адаптер питания
Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли
отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не
используйте жидкие/аэрозольные очистители или магнитные/статические устройства
для очистки. Избегайте попадания влаги в устройство и адаптер питания.
Срок службы устройства – 5 лет.
Гарантийный период исчисляется c момента приобретения устройства у
офи иального дилера на территории России и стран СНГ и составляет один год.
Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с
даты производства изделия, которая определяется по 6 (год) и 7 (меся ) ифрам
серийного номера, указанного на наклейке с техническими данными.
Год: С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017, I - 2018, J - 2019, 0 - 2020,
1 - 2021.
Меся : 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.
Устройство должно также быть заземлено, если это предусмотрено конструкцией корпуса
или вилки на кабеле питания.
4
При обнаружении неисправности устройства обратитесь в сервисный центр или
группу технической поддержки D-Link.
только к исправным розеткам с параметрами, указанными на адаптере питания.

О данном руководстве
Данное руководство содержит пошаговые инструк ии
по установке коммутатора DGS-1100-08PLV2. Помните,
что приобретенная Вами модель может незначительно
отличаться от изображенной в руководстве.
Шаг 1. Распаковка
Откройте коробку и аккуратно распакуйте ее
содержимое. Проверьте по списку наличие всех
компонентов и убедитесь, что они не повреждены.
Если что-либо отсутствует или есть повреждения,
обратитесь к Вашему поставщику.
•Коммутатор DGS-1100-08PLV2
•Комплект для монтажа на стену
•4 резиновые ножки
•Краткое руководство по установке
Шаг 2. Установка коммутатора
Для безопасной установки и эксплуата ии коммутатора
рекомендуется следующее:
•Убедитесь в наличии пространства для
тепловыделения и вентиля ии вокруг
коммутатора.
•Не размещайте тяжелые предметы на
поверхности коммутатора.

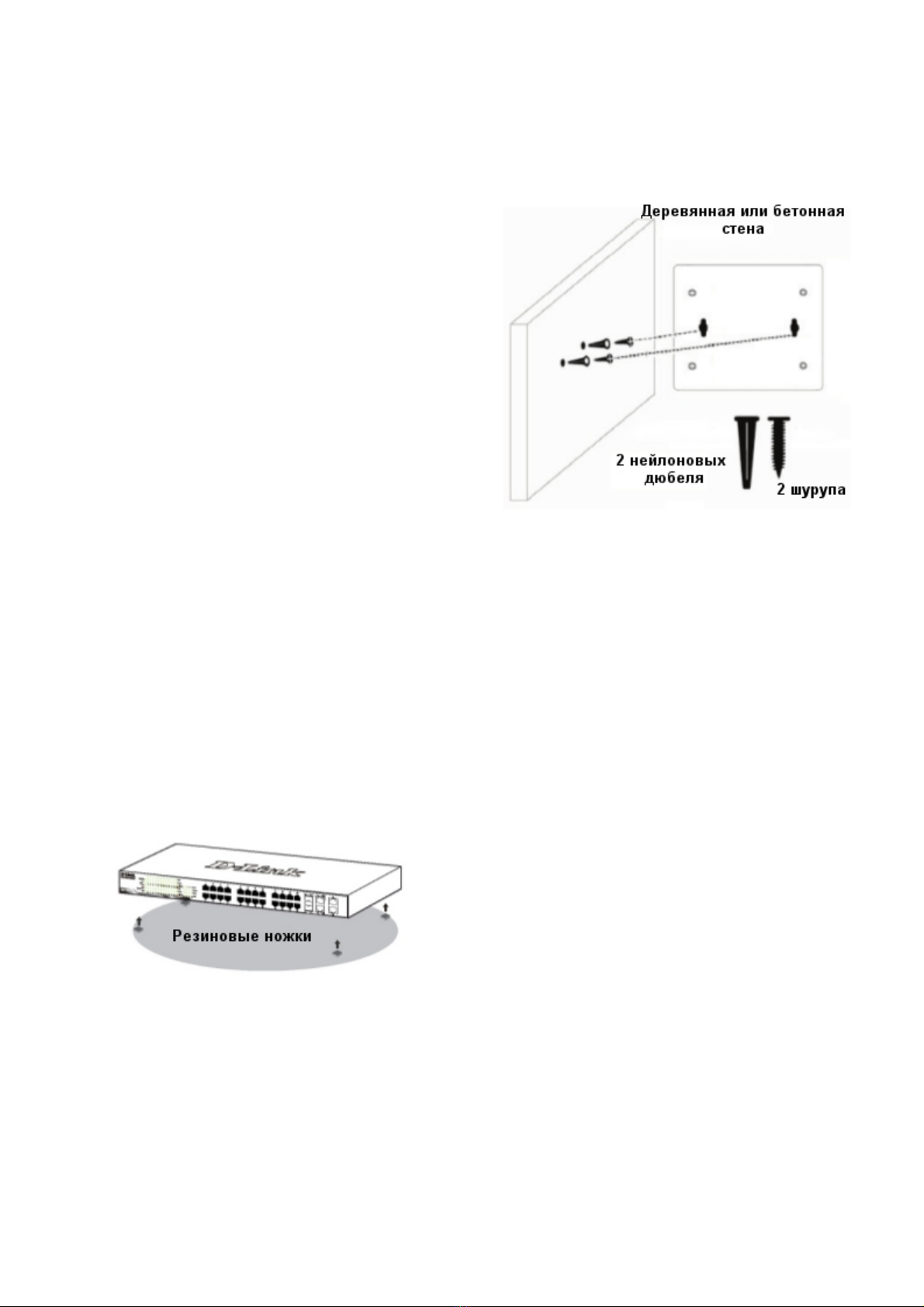

Установка на стол или поверхность
При установке коммутатора на стол или какую-либо
поверхность необходимо прикрепить входящие в
комплект поставки резиновые ножки к нижней панели
коммутатора, расположив их по углам. Обеспечьте
достаточное пространство для вентиля ии между
устройством и объектами вокруг него.
Крепление коммутатора к стене
Коммутатор может быть прикреплен к стене. Для этого
на нижней панели коммутатора предусмотрены два
крепежных отверстия.
•Крепление к бетонной стене
1. Установите нейлоновые дюбели в отверстия в
бетонной стене.
2. Вкрутите шурупы из комплекта поставки в
нейлоновые дюбели.
3. Повесьте коммутатор на шурупы крепежными
отверстиями, расположенными на нижней панели.
•Крепление к деревянной стене
1. Вкрутите шурупы из комплекта поставки в
деревянную стену.
2. Повесьте коммутатор на шурупы крепежными
отверстиями, расположенными на нижней панели.
Шаг 3. Подключение питания
Подключите адаптер питания к соответствующему разъему,
расположенному на задней панели коммутатора
DGS-1100-08PLV2, а затем к электрической розетке
или разветвителю питания.
5
Заземление коммутатора необходимо выполнить
перед включением питания коммутатора.
Необходимые инструменты и оборудование
• Винт заземления (входит в комплект для
монтажа) и винт M4 x 6 мм (не входит в комплект
для монтажа).
•Провод заземления (не входит в комплект для
монтажа). Характеристики провода заземления
должны соответствовать региональным
требованиям по установке. В зависимости от
источника питания и системы для установки
требуется медный провод (от 12 до 6 AWG).
Рекомендуется использовать имеющиеся в
продаже провода 6 AWG. Длина кабеля зависит
от расположения коммутатора по отношению к
средствам заземления.
•Отвертка (не входит в комплект для монтажа).
Заземление коммутатора
1. Убедитесь, что питание коммутатора выключено.
2. Прикрутите клемму заземляющего провода
винтом заземления к коммутатору.
3. Прикрепите клемму на противоположной
стороне провода заземления к заземлителю.
4. Проверьте надежность существующих
соединений.
•Адаптер питания

Функции управлени
Управление коммутатором D-Link осуществляется
через Web-интерфейс или D-Link Network Assistant (DNA).
Если необходимо осуществлять управление только
одним коммутатором D-Link, то наилучшим решением
является использование Web-интерфейса. Каждому
коммутатору должен быть назначен собственный IP-
адрес, который будет использоваться для
управления через Web-интерфейс. Однако если
необходимо осуществлять управление несколькими
коммутаторами D-Link, то наилучшим решением
является применение утилиты DNA. В этом случае не
требуется изменять IP-адрес компьютера и можно
легко приступить к начальной настройке нескольких
коммутаторов. Обратитесь к следующим инструк иям
по настройке через Web-интерфейс и DNA.
1. Web-интерфейс
После успешной установки можно выполнить настройку
коммутатора, следить за его состоянием с помощью
панели индикаторов и просматривать отображаемую
графически статистику в Web-браузере, например в
Internet Explorer, Firefox, Google Chrome, Opera или
Safari.
Для настройки устройства через Web-интерфейс
потребуется следующее оборудование:
•Компьютер с интерфейсом RJ-45
•Стандартный Ethernet-кабель
1. Подключите Ethernet-кабель к любому порту на
передней панели коммутатора и к Ethernet-порту
на компьютере.
2. Для выполнения входа в Web-интерфейс компьютеру
должен быть назначен IP-адрес из
того же диапазона, в котором находится IP-адрес
коммутатора. IP-адрес коммутатора по умолчанию –
10.90.90.90, маска подсети – 255.0.0.0, шлюз по
Для подключения к коммутатору в случае
использования его настроек по умолчанию
компьютеру должен быть назначен IP-адрес 10.x.y.z
(где x/y - это число от 0 до 255, а z - число от 1 до 254)
и маска подсети 255.0.0.0.
3. Откройте Web-браузер, введите в адресной строке
10.90.90.90 и нажмите Enter.
4. После появления окна аутентификации введите
"admin" в поле пароля. Нажмите "OK", чтобы перейти к
главному окну настройки.
2. D-Link Network Assistant
D-Link Network Assistant (DNA) – это программа для
обнаружения коммутаторов в том же L2 сегменте сети,
в котором находится компьютер.
1. Скачайте необходимое программное обеспечение на
сайте компании
2. Запустите установку программы двойным нажатием
на установочный файл Setup.exe.
3. Следуйте инструкциям на экране, чтобы установить
утилиту.
4. После завершения установки нажмите
Пуск > Программы > D-Link > DNA
и запустите утилиту D-Link Network Assistant.
Дополнительна информаци
Для получения дополнительной информации об
устройстве посетите Web-сайт http://www.dlink.ru/.
6
умолчанию - 0.0.0.0.
http://www.dlink.ru/ru/products/1/
в разделе "Загрузки" соответствующей модели
коммутатора и распакуйте архив.

7
Технические характеристики DGS-1100-08PLV2
Интерфейсы
8 портов 10/100/1000Base-T (4 порта с поддержкой PoE)
Индикаторы
Power
Link/Activity/Speed (на порт)
PoE OK/PoE Fail (на порт PoE)
PoE MAX
Производительность
Коммутационная матрица: 16 Гбит/с
Скорость перенаправления 64-байтных пакетов: 11,9 Mpps
Размер таблицы MAC-адресов: 4K записей
Буфер пакетов: 192 КБ
Flash-память: 2 МБ
Jumbo-фрейм: 9 216 байт
Питание
Внешний адаптер питания:
- Выход: 54 В постоянного тока 1,67 А
PoE
Стандарт PoE: 802.3af, 802.3at
Порты с поддержкой PoE: порты 1-4
Бюджет мощности PoE: 80 Вт (макс. 30 Вт на порт PoE)
Размеры (Д x Ш x В)
190 x 120 x 38 мм
Вес
0,6 кг
EMI
FCC Class B, CE Class B, VCCI Class B, BSMI
Безопасность
LVD, BSMI
Кнопки
Кнопка Reset
Стандарты и функции
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3az Energy Efficient Ethernet
Автоматическое согласование скорости и режима дуплекса
Управление потоком IEEE 802.3x в режиме полного дуплекса
Автоматическое определение MDI/MDIX на всех портах
Дуплексный режим
Полу-/полный дуплекс для скорости 10/100 Мбит/с
Полный дуплекс для скорости 1000 Мбит/с
Максимальная потребляемая мощность
83,5 Вт (функция PoE включена)
3,5 Вт (функция PoE выключена)
Потребляемая мощность в режиме ожидания
1,1 Вт
MTBF (часы)
361 052
Уровень шума
0 дБ
Система вентиляции
Пассивная
Температура
Рабочая: от 0 до 40 C
Хранения: от -40 до 70 C
o
o
Влажность
При эксплуатации: от 0% до 90% без конденсата
При хранении: от 0% до 95% без конденсата
Тепловыделение
293,3 БТЕ/час

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
ОФИСЫ
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.
Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме
официальных праздничных дней. Звонок бесплатный по всей России.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http://www.dlink.ru
e-mail: [email protected]
Изготовитель:
Д-Линк Корпорейшн, 11494, Тайвань, Тайбэй, Нэйху Дистрикт, Синху 3-Роуд, № 289
Уполномоченный представитель, импортер:
ООО “Д-Линк Трейд”
390043, г. Рязань, пр. Шабулина, д.16
Тел.: [phone]
Россия
Москва, Графский переулок, 14
Тел. : [phone]
E-mail: [email protected]
Україна
Київ, вул. Межигірська, 87-А
Тел.: [phone]
E-mail: [email protected]
Moldova
Chisinau; str.C.Negruzzi-8
Tel: [phone]
E-mail:[email protected]
Беларусь
Мінск, пр-т Незалежнасці, 169
Тэл.: [phone]
E-mail: [email protected]
Қазақстан
Алматы, Құрманғазы к-cі,143 үй
Тел.: [phone]
E-mail: [email protected]
Հայաստան
Երևան, Դավթաշեն 3-րդ
թաղամաս, 23/5
Հեռ.՝ [phone]
Էլ. փոստ՝ [email protected]
Latvija
Rīga, Lielirbes iela 27
Tel.: [phone]
E-mail: [email protected]
Lietuva
Vilnius, Žirmūnų 139-303
Tel.: [phone]
E-mail: [email protected]
Eesti
E-mail: [email protected]
Türkiye
Uphill Towers Residence A/99
Ataşehir /ISTANBUL
Tel: [phone]
Email: [email protected]
לארשי
20 םימישגמה 'חר
ןולטמ תירק
הווקת חתפ
072-2575555
[email protected]
8
