D-Link Air Premier DAP-2695 User manual

AirPremier®
AC1750 DUAL BAND PoE ACCESS POINT
DAP-2695
Quick Installation Guide+
Краткое руководство по установке+
Guía de Instalación Rápida+
Guia de Instalação Rápida+
快速安裝指南+
Petunjuk Pemasangan Cepat+
クイックインストールガイド+

D-Link DAP-2695 Quick Install Guide
2
ENGLISH
Minimum System Requirements:
• CD-ROM Drive
• Computers with Windows®, Macintosh®, or Linux-based operating
systems
• Installed Ethernet adapter or wireless adapter
• Internet Explorer 7, Chrome, Firefox, or Safari 4 or higher
System Requirements

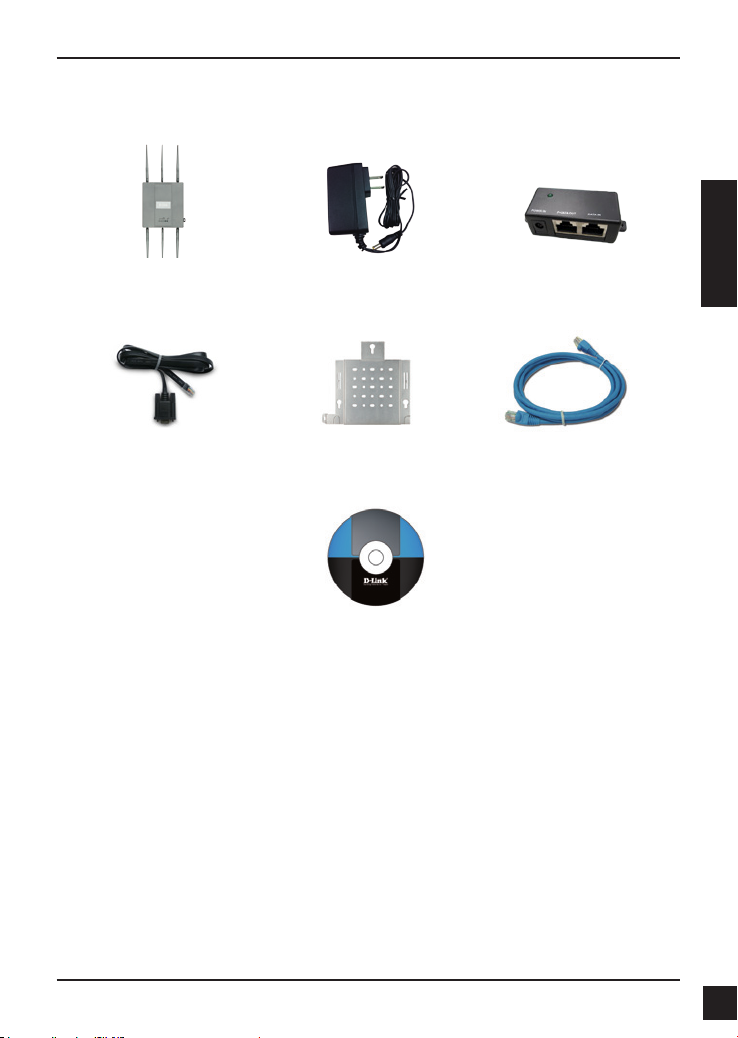

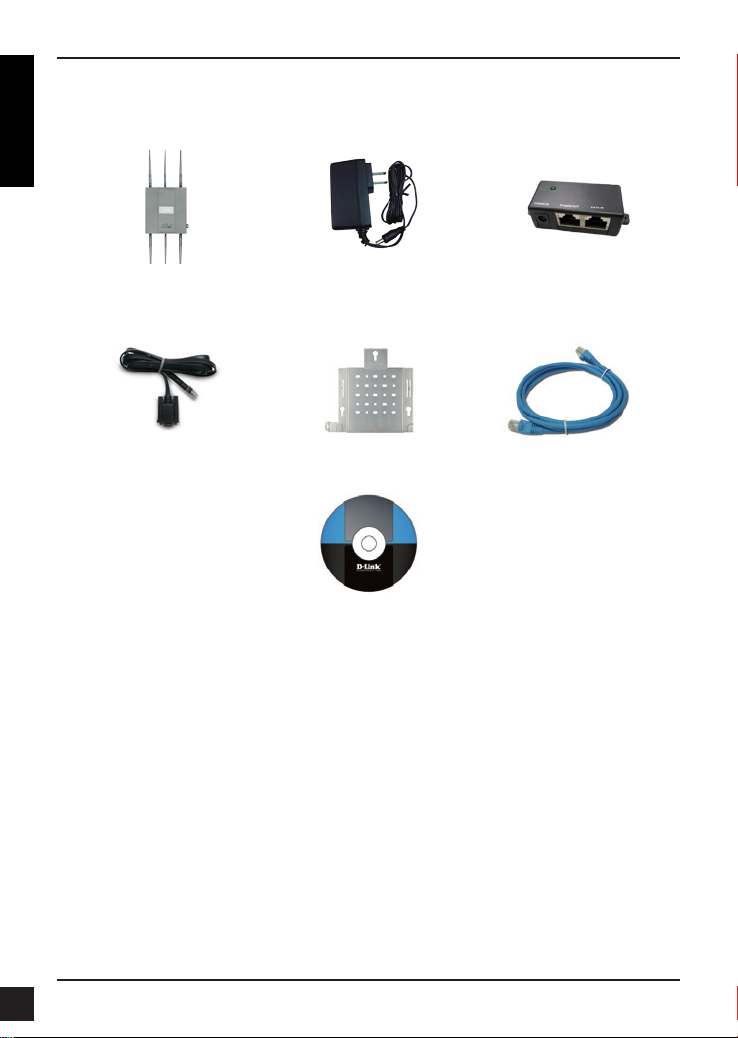

Package Contents
Note: Using a power supply with a different voltage than the one included with the DAP-2695 will
cause damage and void the warranty for this product. If any of the above items are missing, please
contact your reseller.
DAP-2695 802.11ac
Access Point
Power Adapter
Ethernet Cable
PoE Base Unit
CD-ROM
Console Cable Mounting Plate

D-Link DAP-2695 Quick Install Guide 3
ENGLISH
Hardware Overview

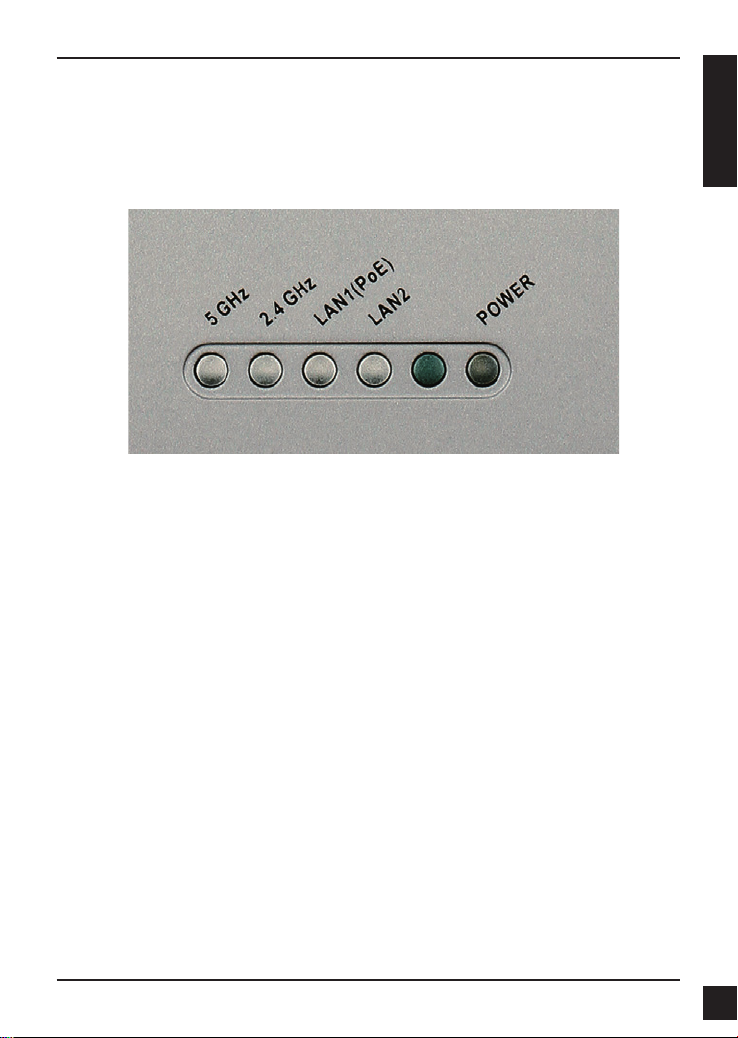

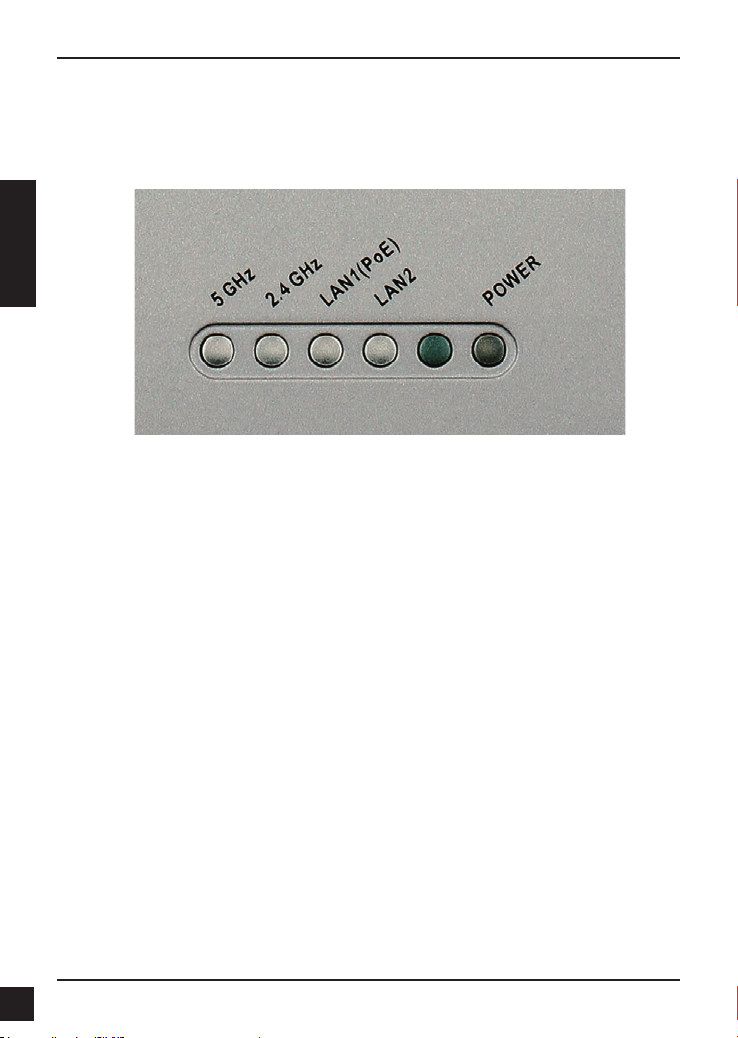

LEDs
5 GHz - When lit, the access point is operating at 5GHz.
This light will blink when there is wireless trafc.
2.4 GHz - When lit, the access point is operating at
2.4GHz. This light will blink when there is wireless trafc.
LAN1/LAN2 - Solid light when the Ethernet port is con-
nected to a working port, such as a router or switch. The
light will blink when there is trafc through LAN port.
POWER - The light will blink during boot up. Once solid,
the access point is ready.

D-Link DAP-2695 Quick Install Guide
4
ENGLISH

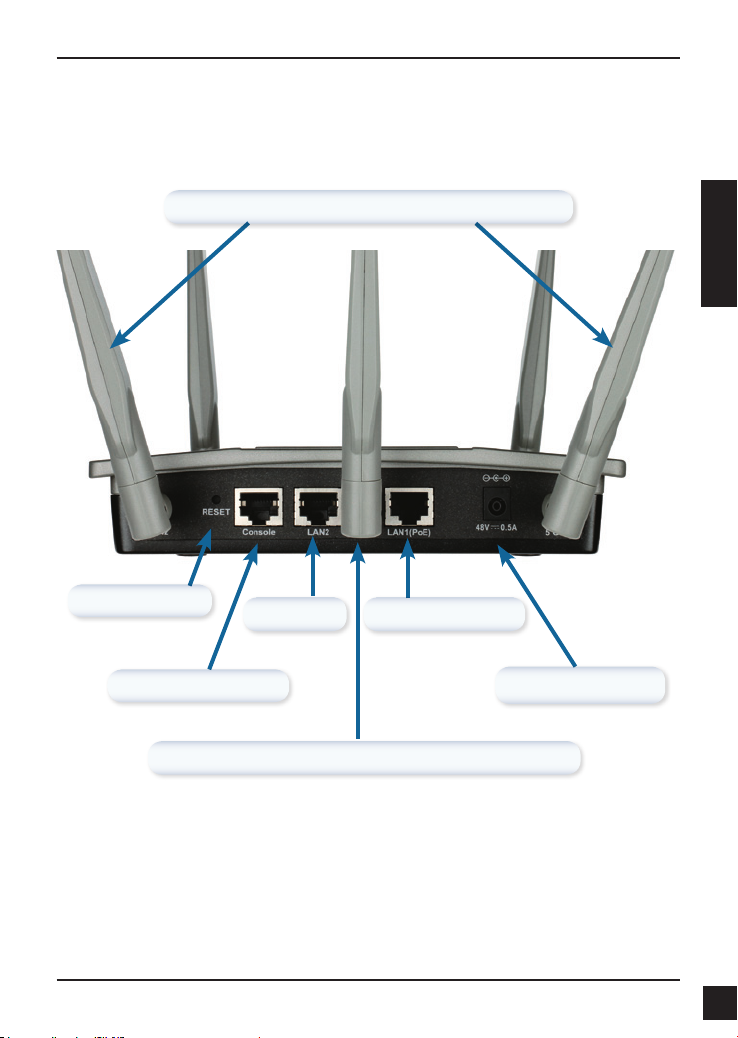

Installing the Hardware
LAN Port (PoE)
Reset Button
Power Receptor
Console Port
5GHz Antenna Connectors*
* 1 x 5GHz and 2 x 2.4GHz antenna connectors are located on the bottom of the access point.
LAN Port
2.4GHz Antenna Connectors*

D-Link DAP-2695 Quick Install Guide 5
ENGLISH
To power the access point, you can use one of the following 3 methods:
Method 1 - Use if you have a PoE switch.
Method 2 - Use if you do not have a PoE switch and do
not have a power outlet near the location of the
access point.
Method 3 - Use if you do not have a PoE switch and have
a power outlet near the location of the access
point.

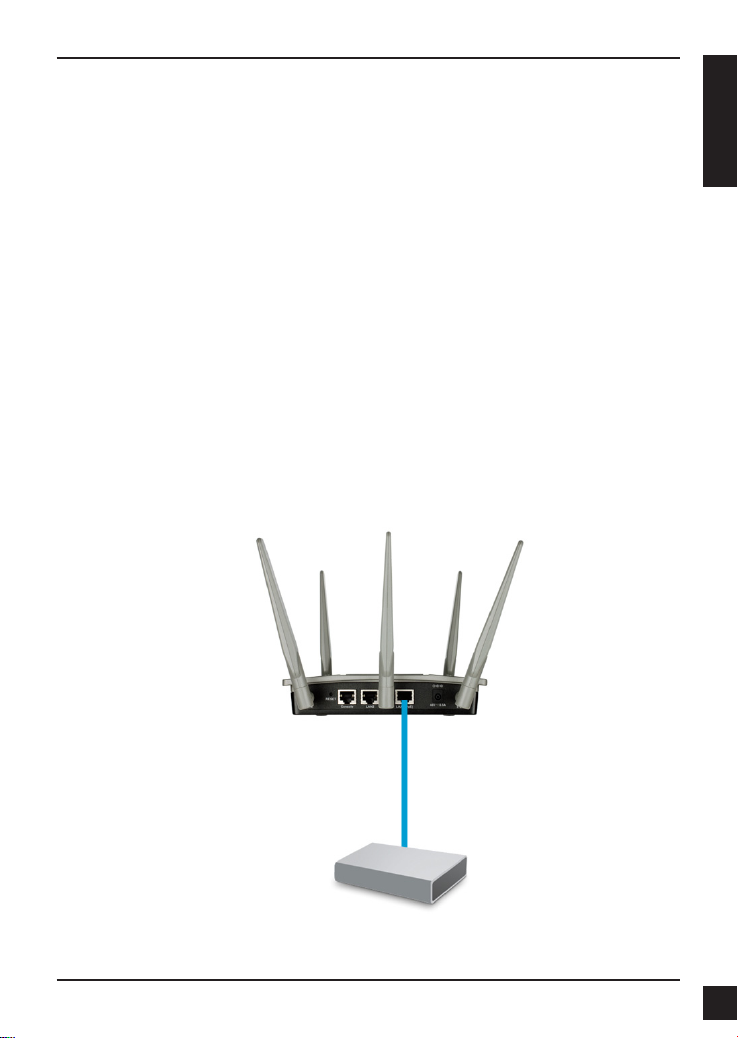

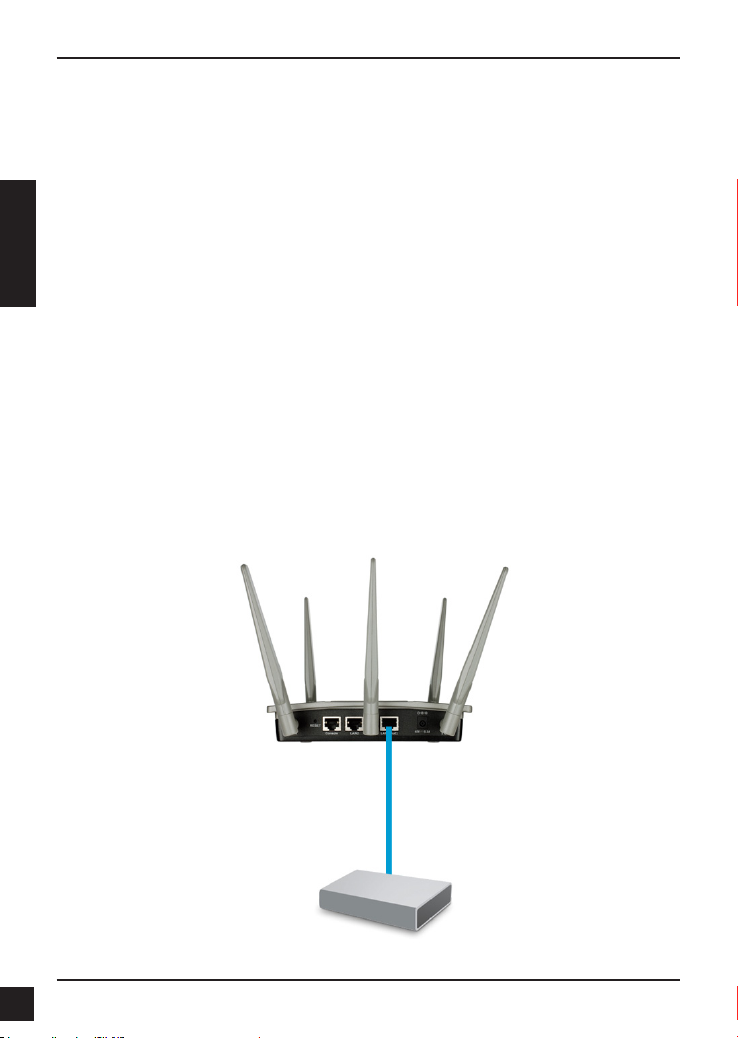

Method 1
1. Connect one end of your Ethernet cable into the LAN1 (PoE) port
on the DAP-2695.
2. Connect the other end into one port on a PoE switch.

D-Link DAP-2695 Quick Install Guide
6
ENGLISH

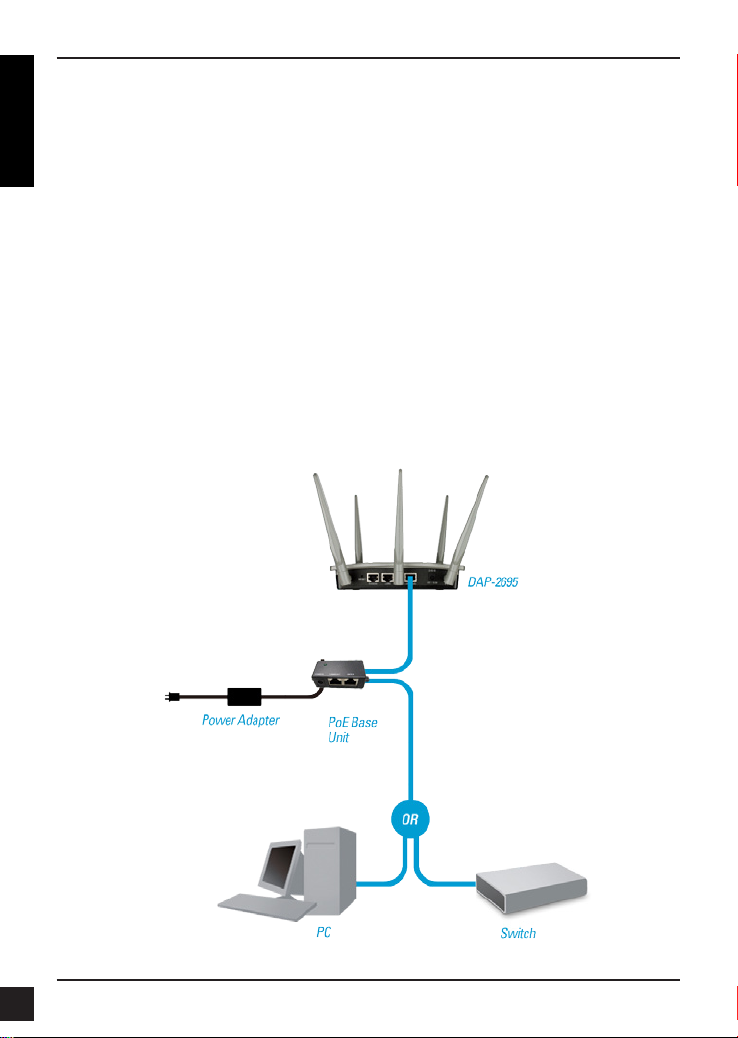

Method 2
1. Connect one end of an Ethernet cable into the Data In port on
the PoE base unit and the other end into one port on your switch,
router, or computer.
2. Connect one end of an Ethernet cable into the P+Data Out port on
the PoE base unit and the other end into the LAN1 (PoE) port on
the DAP-2695 access point.
3. Use the supplied power adapter. Connect the power adapter to the
Power In receptor on the PoE adapter.
4. Connect the other end of power adapter into a power outlet.

D-Link DAP-2695 Quick Install Guide 7
ENGLISH

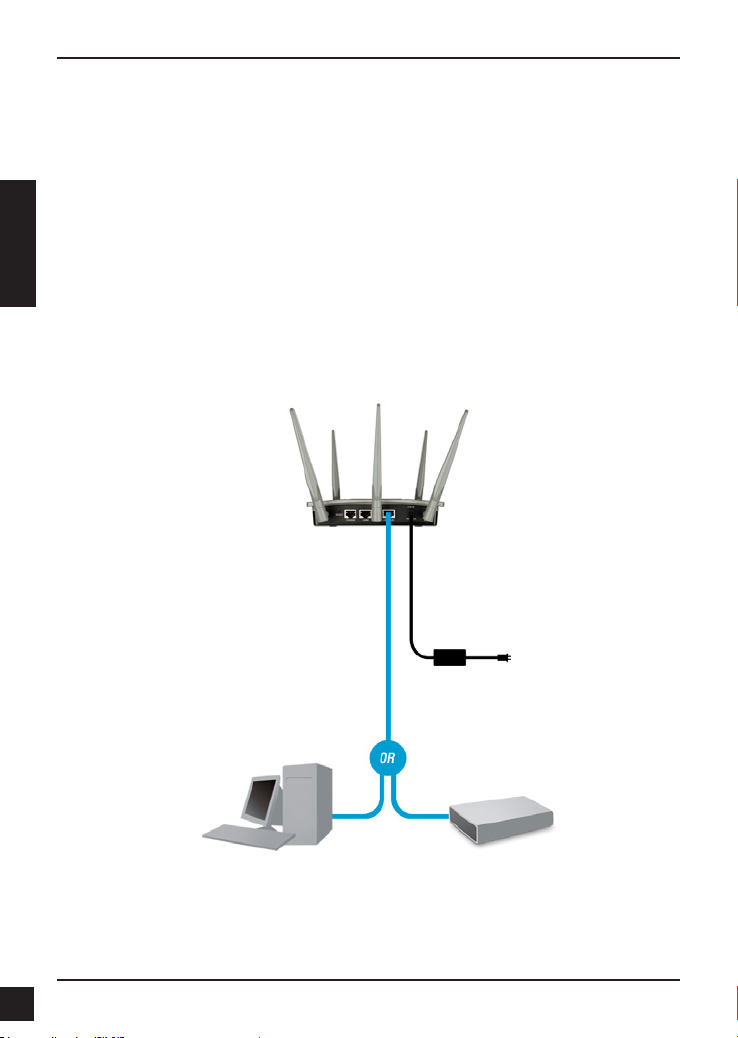

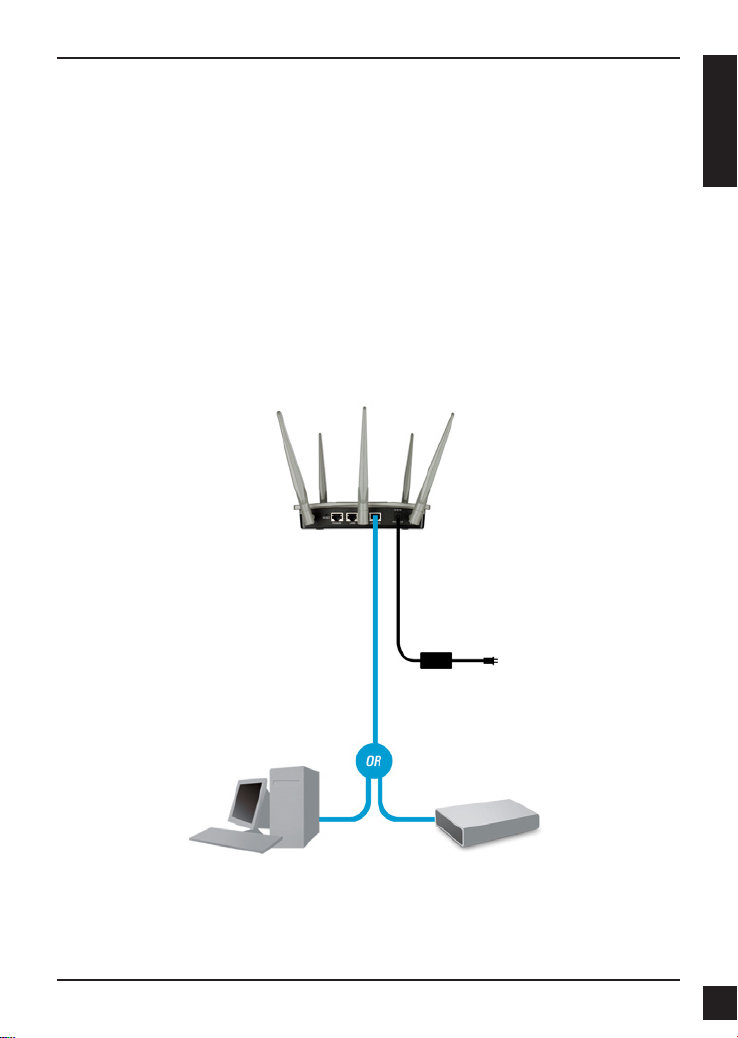

Method 3
1. Connect one end of your Ethernet cable into the LAN1 (PoE) or
LAN2 port on the DAP-2695 and then connect the other end to a
switch, router, or computer.
2. Use the supplied power adapter. Connect the power adapter to the
Power receptor on the DAP-2695 access point.
3. Connect the other end of power adapter into a power outlet.

D-Link DAP-2695 Quick Install Guide
8
ENGLISH
Conguration
Note: It is recommended to congure your DAP-2695 before mounting.
The easiest way is to connect to the Access Point directly to a computer
using an Ethernet cable. Statically assign the IP address of your computer
to 192.168.0.2 with a subnet mask of 255.255.255.0.
Step 1: Open a web browser (e.g., Internet Explorer, Chrome, Firefox , or
Safari) and enter http://192.168.0.50.
Step 2: At the login screen, enter admin for the user name and leave the
password blanks. Click Login to continue.
Step 3: After the home page appears, go to Basic Settings > LAN to
change the IP settings of the DAP-2695. Go to Basic Settings > Wireless
to congure your wireless settings.
Note: Make sure you click on Conguration > Save and Activate to save
your settings.

D-Link DAP-2695 Quick Install Guide 9
ENGLISH

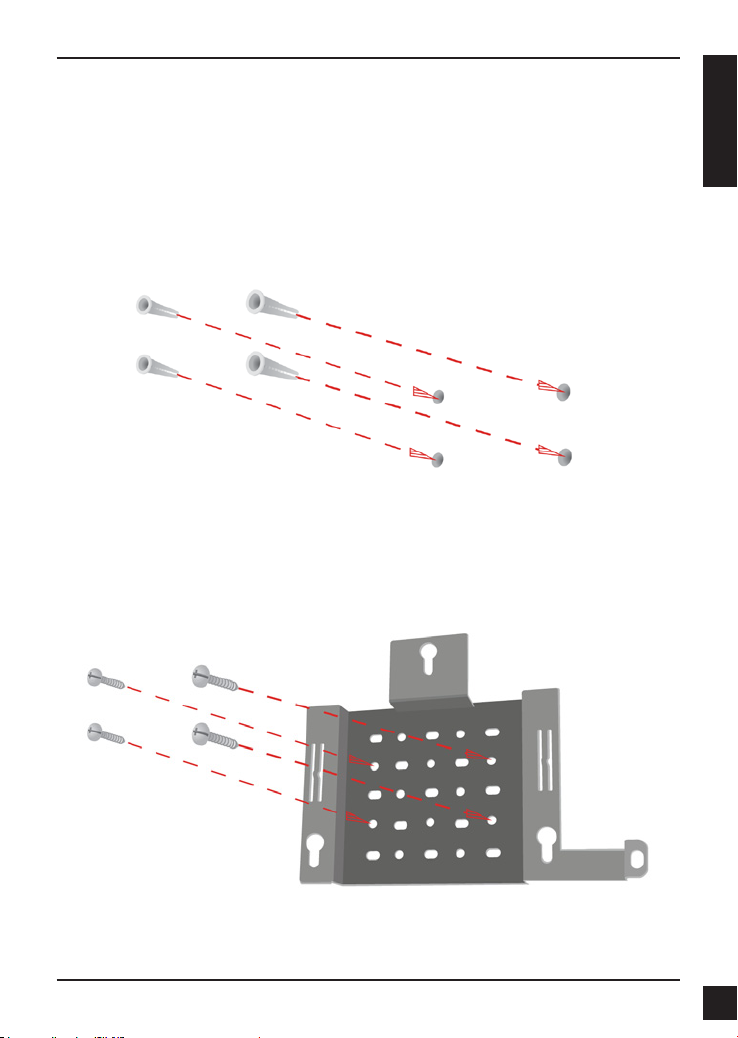

Step 1: Insert the provided wall anchors in the wall where the mounting
plate will be attached.
Mounting Plate Assembly
Step 2: Use the provided screws to secure the mounting plate on the wall.

D-Link DAP-2695 Quick Install Guide
10
ENGLISH

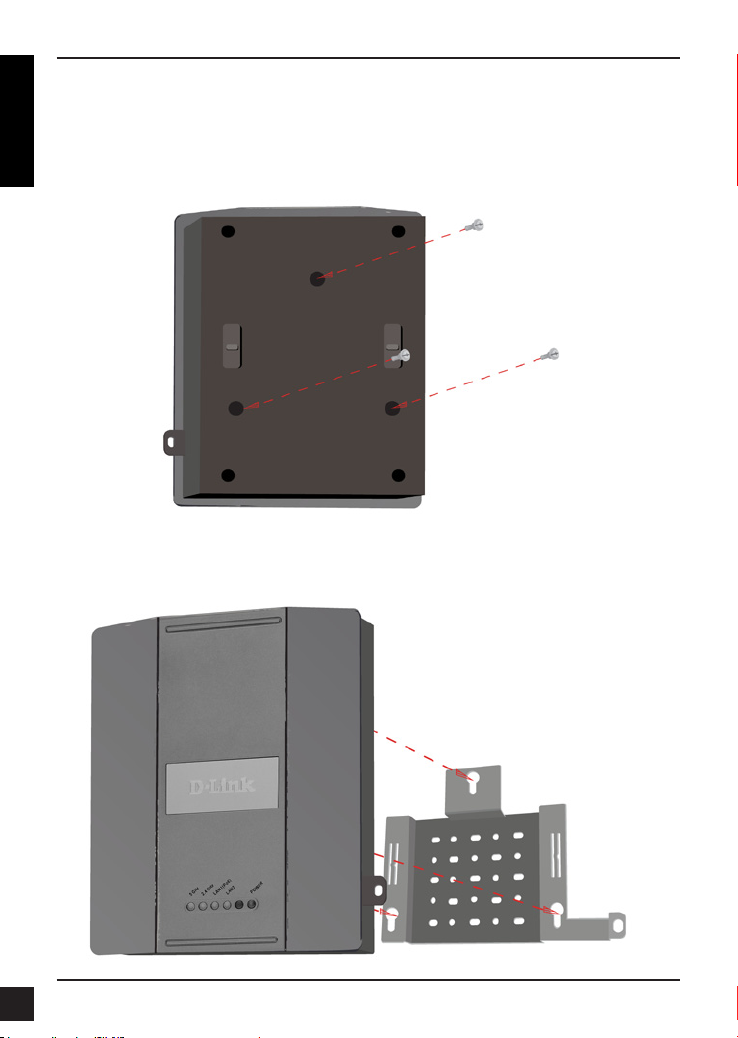

Step 3: Attach the remaining screws securely to the back of the DAP-
2695.
Step 4: Attach the DAP-2695 to the mounting plate.

D-Link DAP-2695 Quick Install Guide 11
ENGLISH

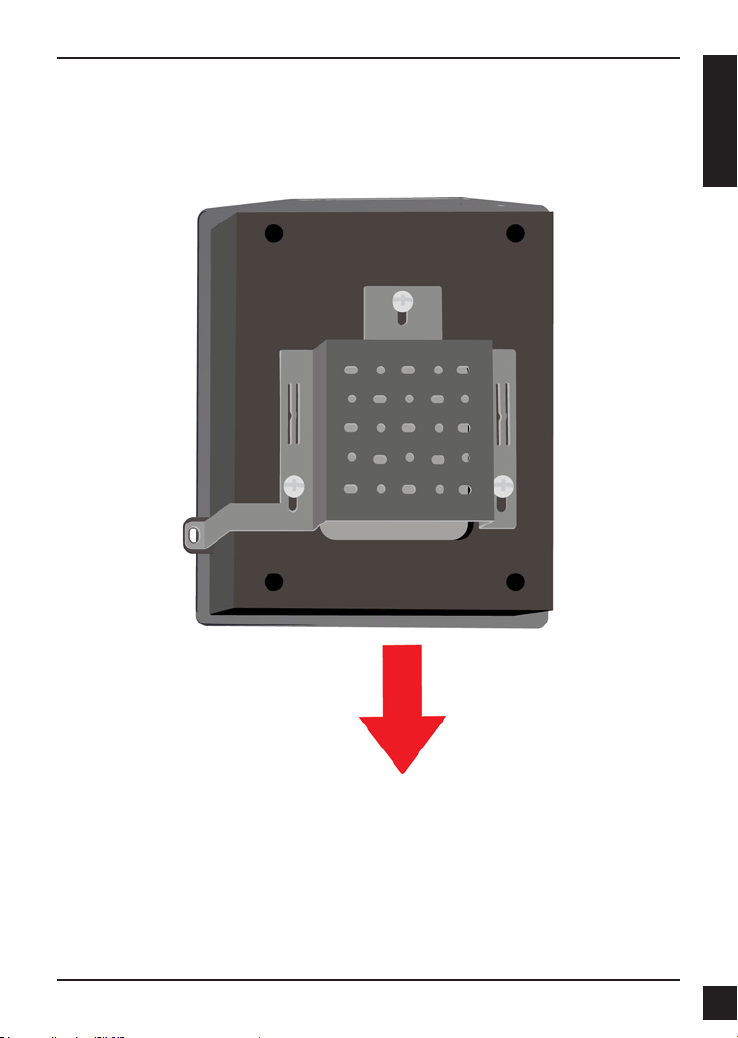

Step 5: Slide the DAP-2695 down into the grooves on the mounting plate
to secure it to the plate.

D-Link DAP-2695 Quick Install Guide
12
ENGLISH

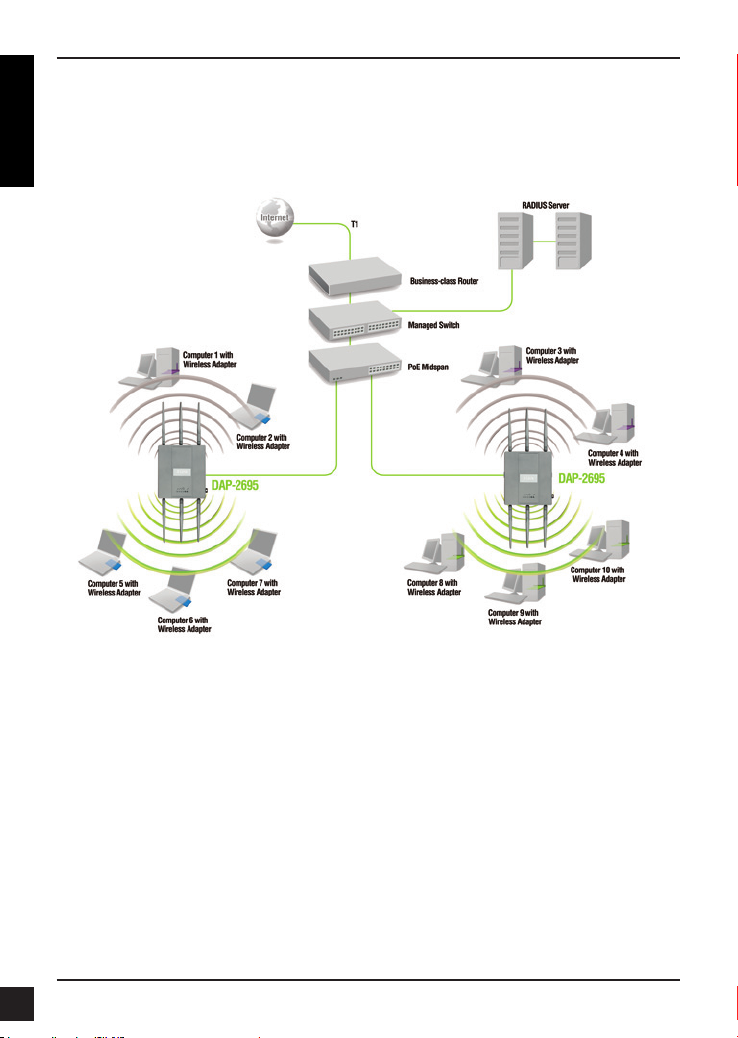

When you have completed the steps in this Installation Guide and congured
your for your network, your network should look similar to this:
Your Setup is Complete
* Maximum Wireless signal rate derived from draft IEEE802.11ac specications. Actual data throughput will
vary. Network conditions and environmental factors, including volume of network trafc, building materials
and construction, and network overhead lower actual data throughput rate.
To setup and manage the DAP-2695 from a computer, use one of the
following methods:
1. Connect a straight through Ethernet cable between the access point
and your computer.
2. Connect the access point to a switch or router and use a computer
from a computer that is also connected to that switch or router.

D-Link DAP-2695 Quick Install Guide 13
ENGLISH
TECHNICAL SUPPORT
Australia:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.com.au
E-mail: [email protected]
India:
Tel: [phone]
Toll Free 1800-22-8998
Web: www.dlink.co.in
E-Mail: [email protected]
Singapore, Thailand, Indonesia,
Malaysia, Philippines, Vietnam:
Singapore - www.dlink.com.sg
Thailand - www.dlink.co.th
Indonesia - www.dlink.co.id
Malaysia - www.dlink.com.my
Philippines - www.dlink.com.ph
Vietnam - www.dlink.com.vn
Korea:
Tel : [phone]
Monday to Friday 9:00am to 6:00pm
Web : http://d-link.co.kr
E-mail : [email protected]
New Zealand:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.co.nz
E-mail: [email protected]
South Africa and Sub Sahara
Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South
Africa Time
Web: http://www.d-link.co.za
E-mail: [email protected]
Saudi Arabia (KSA):
Tel: [phone]
Fax: [phone]
Saturday to Wednesday 9.30AM to 6.30PM
Thursdays 9.30AM to 2.00 PM
E-mail: [email protected]
D-Link Middle East - Dubai, U.A.E.
Plot No. S31102,
Jebel Ali Free Zone South,
P.O.Box 18224, Dubai, U.A.E.
Tel: [phone]
Fax: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Egypt
1, Makram Ebeid Street - City Lights Building
Nasrcity - Cairo, Egypt
Floor 6, ofce C2
Tel.: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Kingdom of Saudi Arabia
Ofce # 84 ,
Al Khaleej Building ( Mujamathu Al-Khaleej)
Opp. King Fahd Road, Olaya
Riyadh - Saudi Arabia
Tel: [phone]
Technical Support:
[phone] / [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Pakistan
Islamabad Ofce:
61-A, Jinnah Avenue, Blue Area,
Suite # 11, EBC, Saudi Pak Tower,
Islamabad - Pakistan
Tel.: [phone]
Fax: [phone]
Karachi Ofce:
D-147/1, KDA Scheme # 1,
Opposite Mudassir Park, Karsaz Road,
Karachi – Pakistan
Phone: [phone]
Fax: [phone]
Technical Support: [phone], 34305069
General Inquiries: [email protected]
Tech Support: [email protected]
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in

D-Link DAP-2695 Quick Install Guide
14
ENGLISH
TECHNICAL SUPPORT
Iran
Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest
St. , Argentine Sq. ,
Tehran IRAN
Postal Code : 1513833817
Tel: [phone],19
+98-21-88706653,54
General Inquiries: [email protected]
Tech Support: [email protected]
Morocco
M.I.T.C
Route de Nouaceur angle RS et CT 1029
Bureau N° 312 ET 337
Casablanca , Maroc
Phone : [phone]
Email: [email protected]
Lebanon RMA center
Dbayeh/Lebanon
PO Box:901589
Tel: [phone] Ext:14
Fax: [phone] Ext:12
Email: [email protected]
Bahrain
Technical Support: [phone]
Kuwait:
Technical Support: + 965 22453939 / +965
22453949
Türkiye Merkez İrtibat Ofisi
Ayazağa Maslak yolu
Erdebil Cevahir İş Merkezi No: 5/A Ayazağa /
Maslak İstanbul
Tel: [phone]
Ücretsiz Müşteri Destek Hattı: 0 800 211 00 65
Web:www.dlink.com.tr
Teknik Destek: [email protected]
073-796-2797

D-Link DAP-2695 Quick Install Guide 15
PYCCКИЙ
Минимальные системные требования:
• Привод CD-ROM
• Компьютер с операционной системой Windows®, Macintosh®
или на базе Linux
• Установленный Ethernet-адаптер или беспроводной адаптер
• Internet Explorer версия 7, Chrome, Firefox, Safari версия 4 или
выше
Системные требования
Комплект поставки
Примечание: Использование источника питания со значением напряжения, отличным от аналогичного
параметра источника питания, входящего в комплект поставки точки доступа DAP-2695, приведет к
повреждению устройства и аннулированию гарантии на данный продукт. Если что-либо из перечисленного
отсутствует, пожалуйста, обратитесь к поставщику.
Точка доступа
802.11ac DAP-2695
Адаптер питания
Ethernet-кабель
Базовое
устройство PoE
CD-диск
Консольный
кабель
Пластина
крепления

D-Link DAP-2695 Quick Install Guide
16
PYCCКИЙ
Обзор аппаратной части
Индикаторы
5 GHz - Горящий индикатор означает, что точка доступа
работает в диапазоне 5 ГГц. Индикатор будет мигать во
время передачи данных в беспроводной сети.
2.4 GHz - Горящий индикатор означает, что точка доступа
работает в диапазоне 2,4 ГГц. Индикатор будет мигать во
время передачи данных в беспроводной сети.
LAN1/LAN2 - Индикатор горит постоянно, когда есть
подключение к Ethernet-порту. Индикатор будет мигать во
время передачи данных через порт LAN.
POWER - Индикатор будет мигать во время загрузки
устройства. Если индикатор горит постоянно, то точка
доступа готова к работе.

D-Link DAP-2695 Quick Install Guide 17
PYCCКИЙ

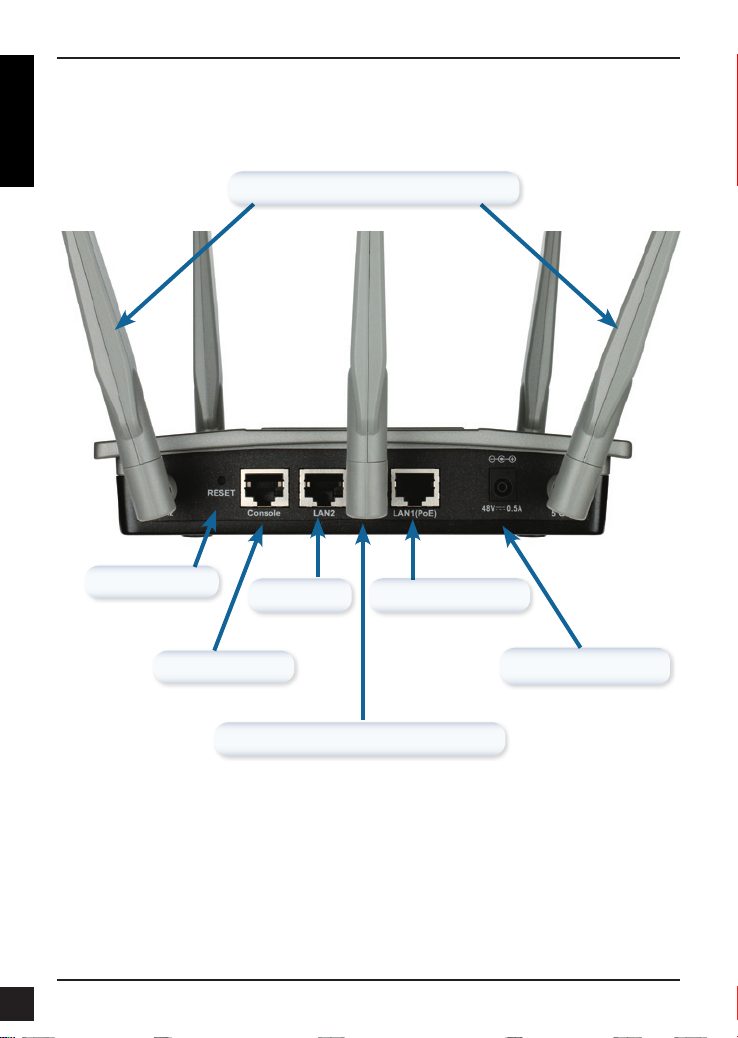

Установка устройства
* Разъемы для подключения антенн (1 x 5 ГГц и 2 x 2,4 ГГц) находятся на противоположной
боковой панели точки доступа.
Порт LAN (PoE)
Кнопка Reset
Разъем питания
Консольный порт
Разъемы для подключения антенн 5 ГГц*
Порт LAN
Разъемы для подключения антенн 2,4 ГГц*

D-Link DAP-2695 Quick Install Guide
18
PYCCКИЙ
Чтобы запитать точку доступа, можно использовать один из трех
следующих способов:
Способ 1 - Примените, если у Вас есть коммутатор
PoE.
Способ 2 - Примените, если у Вас нет коммутатора
PoE, и вблизи расположения точки доступа
отсутствует розетка.
Способ 3 - Примените, если у Вас нет коммутатора
PoE, и вблизи расположения точки доступа
есть розетка.
Способ 1
1. Подключите Ethernet-кабель к порту LAN1 (PoE) точки доступа
DAP-2695.
2. Подключите Ethernet-кабель к коммутатору PoE.

D-Link DAP-2695 Quick Install Guide 19
PYCCКИЙ

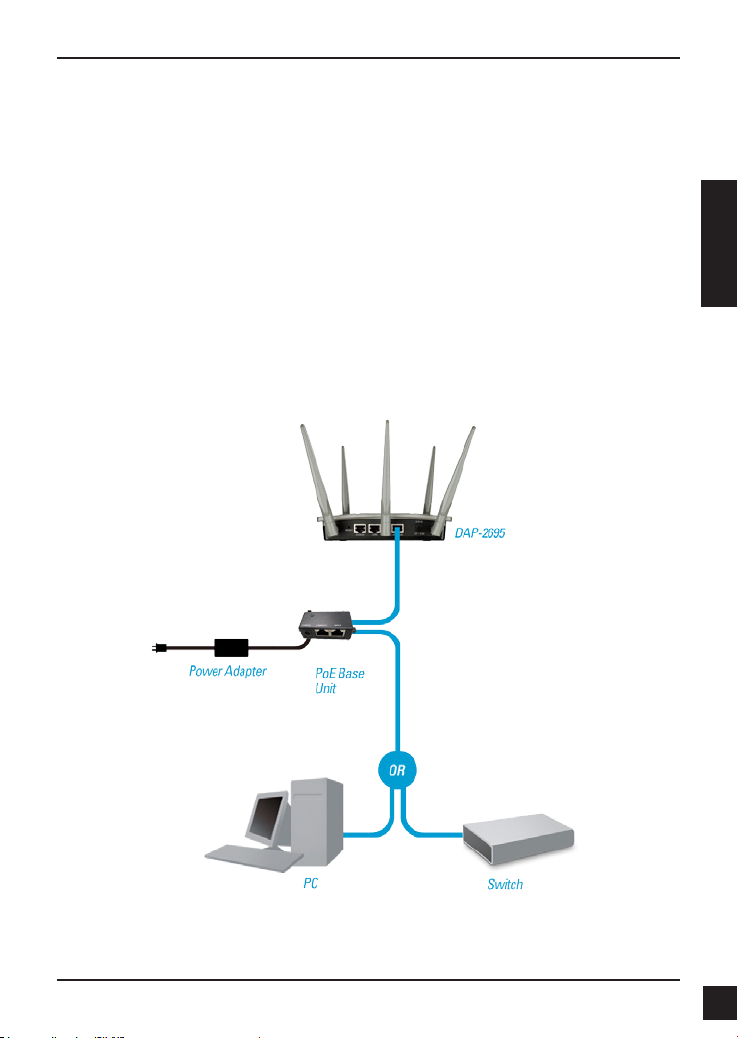

Способ 2
1. Подключите Ethernet-кабель к порту Data In базового устройства
PoE и к порту коммутатора, маршрутизатора или компьютера.
2. Подключите Ethernet-кабель к порту P+Data Out базового
устройства PoE и к порту LAN1 (PoE) точки доступа DAP-2695.
3. Используйте входящий в комплект поставки адаптер питания.
Подключите адаптер питания к разъему Power In адаптера PoE.
4. Подключите адаптер питания к розетке.

D-Link DAP-2695 Quick Install Guide
20
PYCCКИЙ
Способ 3
1. Подключите Ethernet-кабель к порту LAN1 (PoE) или порту LAN2
точки доступа DAP-2695 и к коммутатору, маршрутизатору или
компьютеру.
2. Используйте входящий в комплект поставки адаптер питания.
Подключите адаптер питания к разъему питания точки доступа
DAP-2695.
3. Подключите адаптер питания к розетке.
