D-Link AirPremier N DAP-2360 User manual

This document will guide you through the basic installation
process for your new D-Link Wireless N Access Point.
DAP-2360
Documentation also available on
CD and via the D-Link Website
Quick Installation Guide
AirPremier N PoE Access Point
Quick Installation Guide
Краткое руководство по установке
Guía de Instalación Rápida
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat
クイックインストールガイド

D-Link DAP-2360 Quick Install Guide
2
ENGLISH
DAP-2360 Quick Install Guide
This installation guide provides basic instructions for installing the DAP-2360 Wireless
Access Point on your network. For additional information about how to use the Access
Point, please see the User’s Manual which is available on the CD included in this
package or from the D-Link support website.
System Requirements
Minimum System Requirements:
• CD-ROM Drive
• Computers with Windows®, Macintosh®, or Linux-based operating systems
• Installed Ethernet Adapter
• Internet Explorer version 7.0 or Firefox 3.0 and above
1. Package Contents
DAP-2360 802.11n Access Point
Manual and Software on CD-ROM
Power Adapter
Mounting Plate
Ethernet Cable
If any of the above items are missing, please contact your reseller.
Safety Notice:
Installation and servicing should be done by certied technicians so as to conform to all
local codes and prevent voiding your warranty.

D-Link DAP-2360 Quick Install Guide
3
ENGLISH
RESET
LAN(PoE)

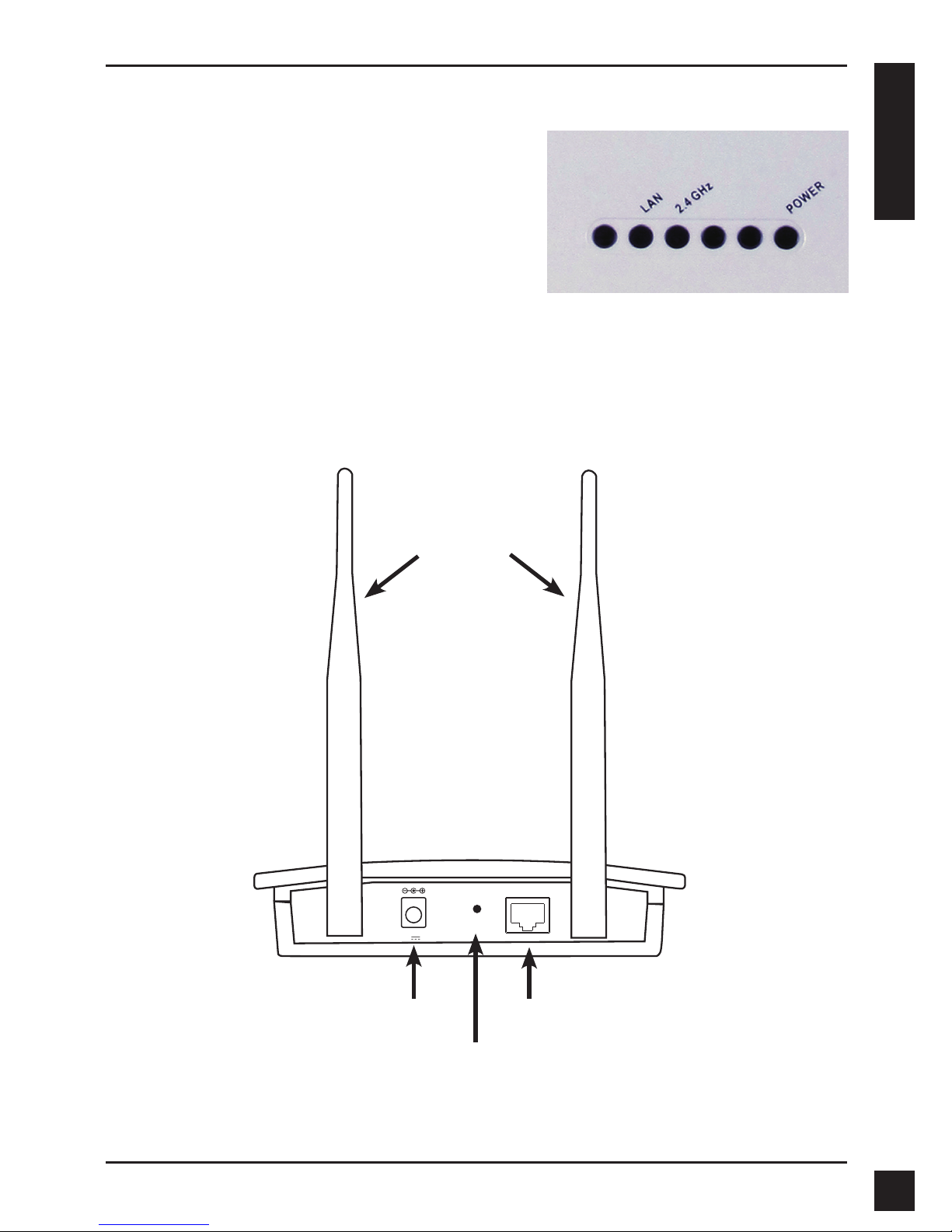

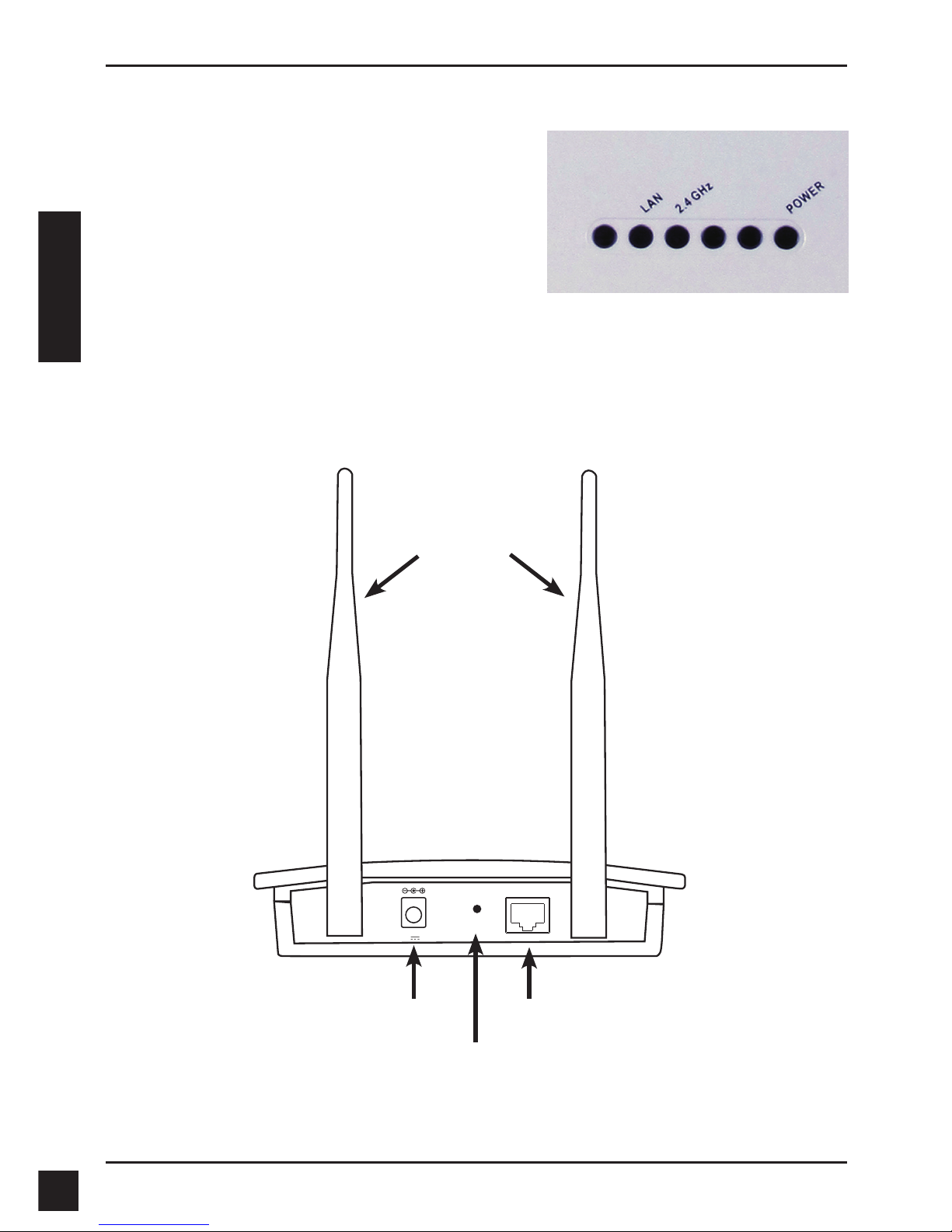

2. Hardware Overview
3. Hardware Installation
LAN - Solid light when the Ethernet port is connected
to a working port, such as a router or switch. The light
will blink when there is traffic through LAN port.
2.4 GHz - When lit, the access point is operating at
2.4GHz. This light will blink when there is wireless
traffic.
POWER - The light will blink during boot up. Once solid, the access point is ready.
Antennas
Power Receptor
Reset
LAN Port (PoE)
12V 1A

D-Link DAP-2360 Quick Install Guide
4
ENGLISH

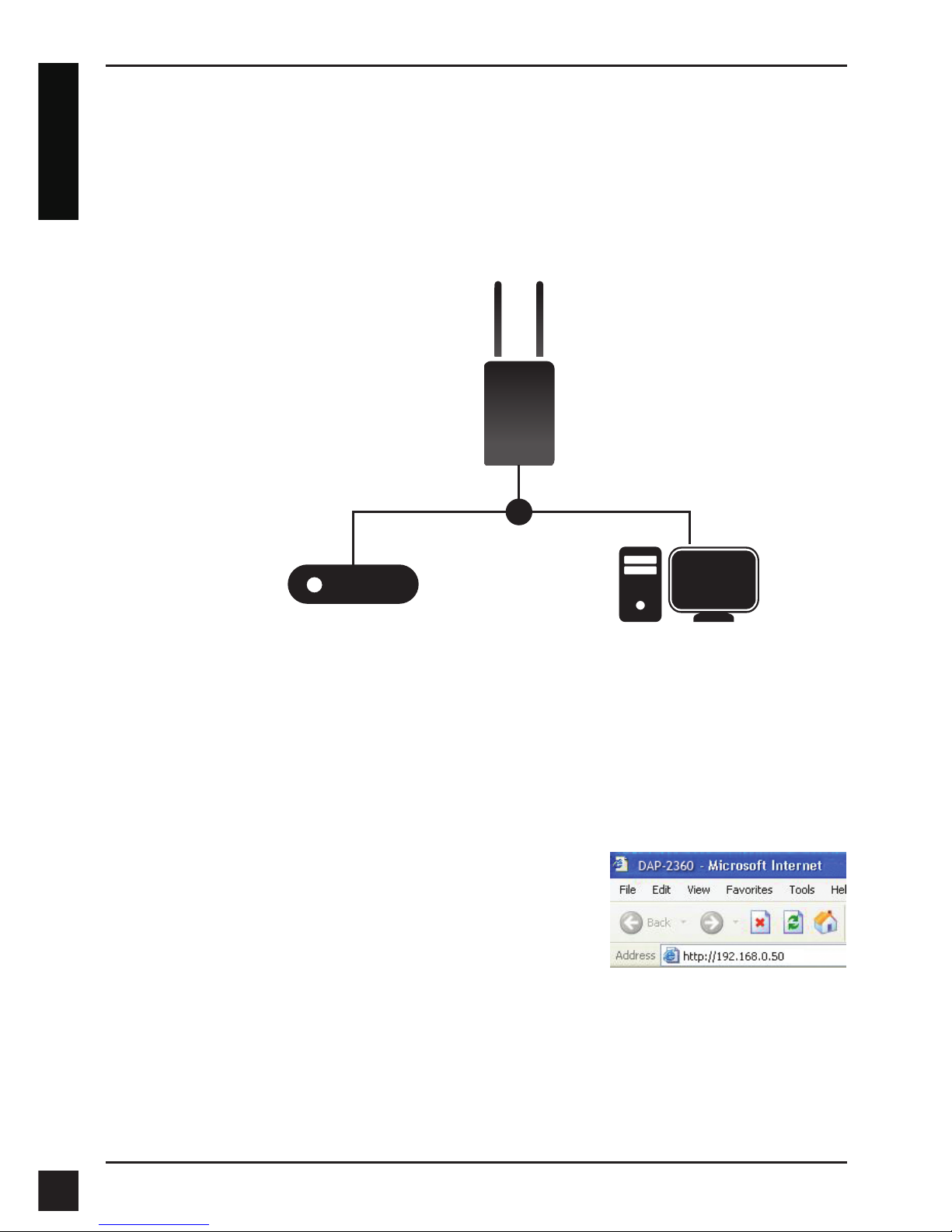

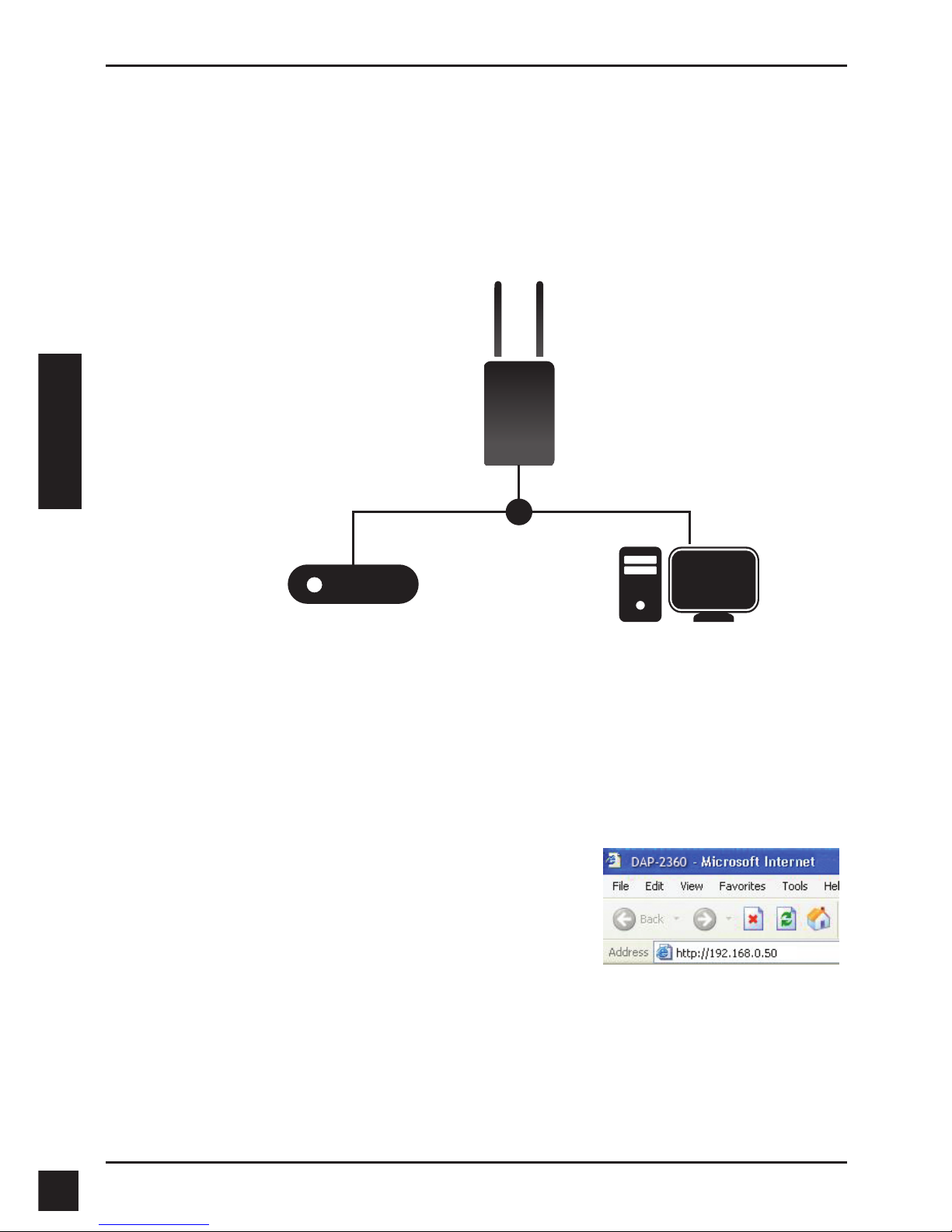

To power the access point, you can use one of the following methods:
1. Use the supplied power adapter
2. Connect one end of your Ethernet cable into the LAN (PoE) port on the DAP-2360
and the other end into one port on a PoE switch.
To setup and manage the DAP-2360 from a computer, use one of the following methods:
1. Connect a straight through Ethernet cable between the access point and your
computer.
2. Connect the access point to a switch or router and use a computer from a
computer that is also connected to that switch or router.
3. Please start your web browser program, type the
IP address of the device (http://192.168.0.50) and
press Enter. Make sure that the IP addresses of the
device and your computer are in the same subnet.
Then, refer to the Manual for conguration.
OR
Computer
PoE Switch
DAP-2360

D-Link DAP-2360 Quick Install Guide 5
ENGLISH

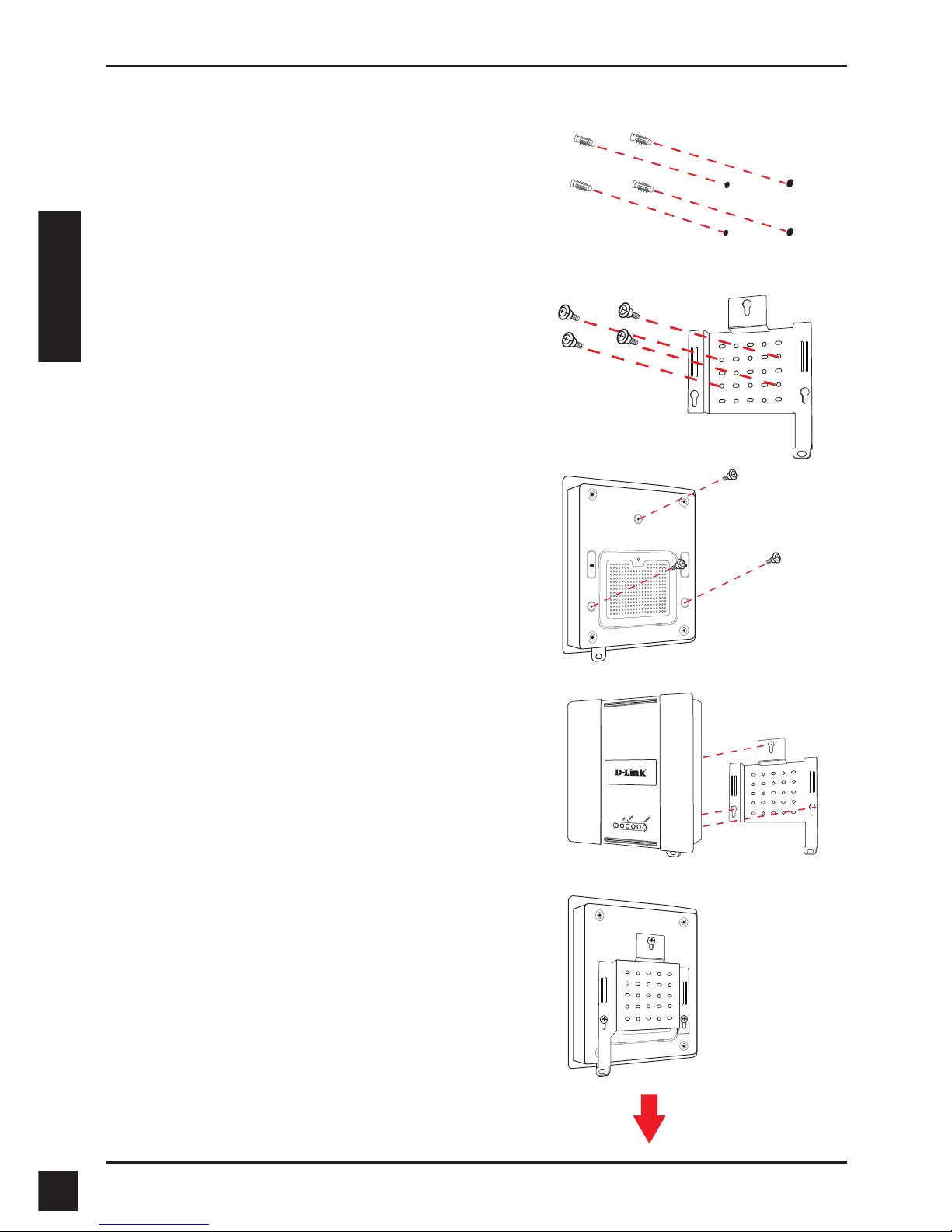

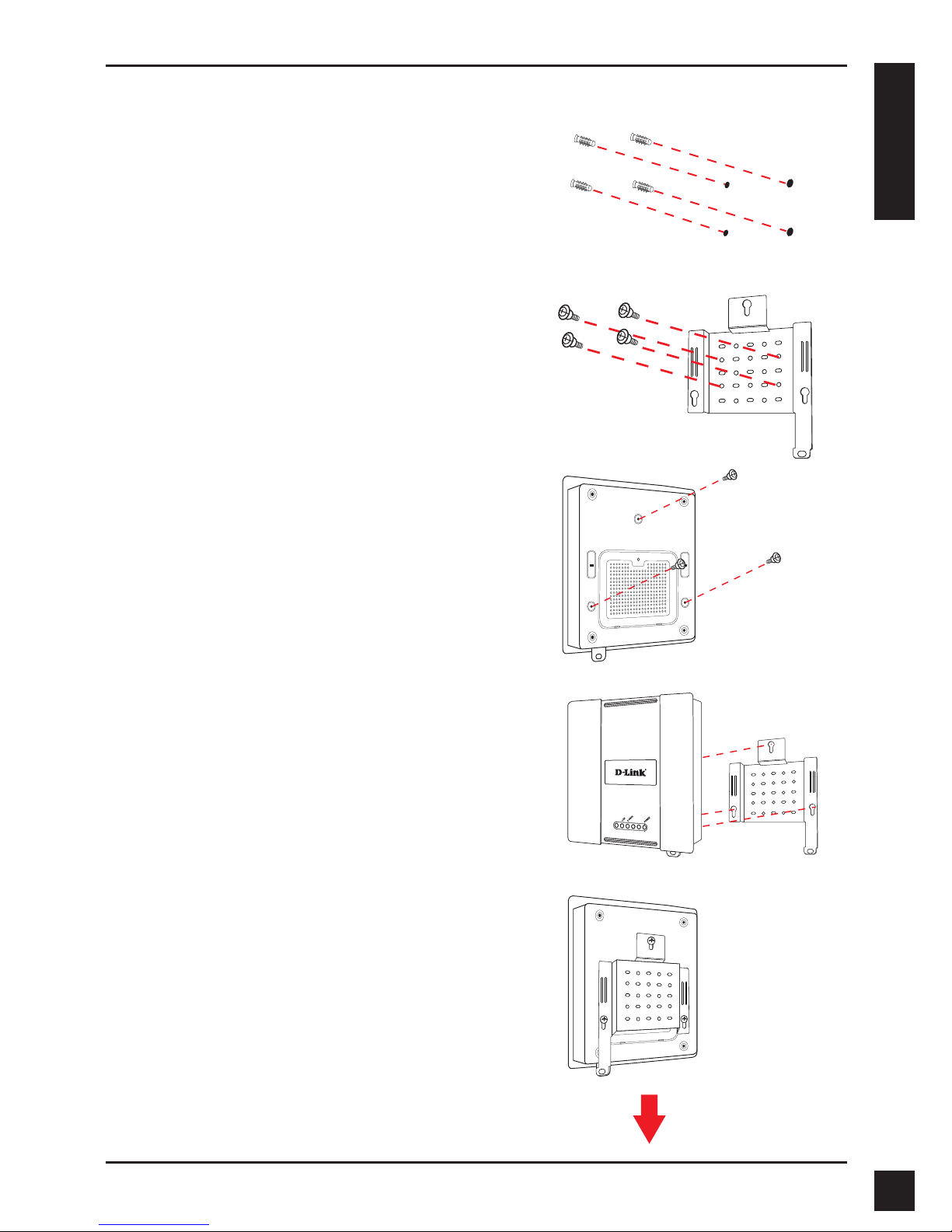

4. Mounting Plate Assembly
Step 1: Insert provided wall anchors in
the wall where the mounting plate will be
attached.
Step 2: Use the provided screws to secure
the mounting plate on the wall.
Step 3: Attach the remaining screws
securely to the back of the DAP-2360.
Step 4: Attach the DAP-2360 to the
mounting plate.
Step 5: Slide the DAP-2360 down into the
grooves on the mounting plate to secure it
to the plate.

D-Link DAP-2360 Quick Install Guide
6
ENGLISH

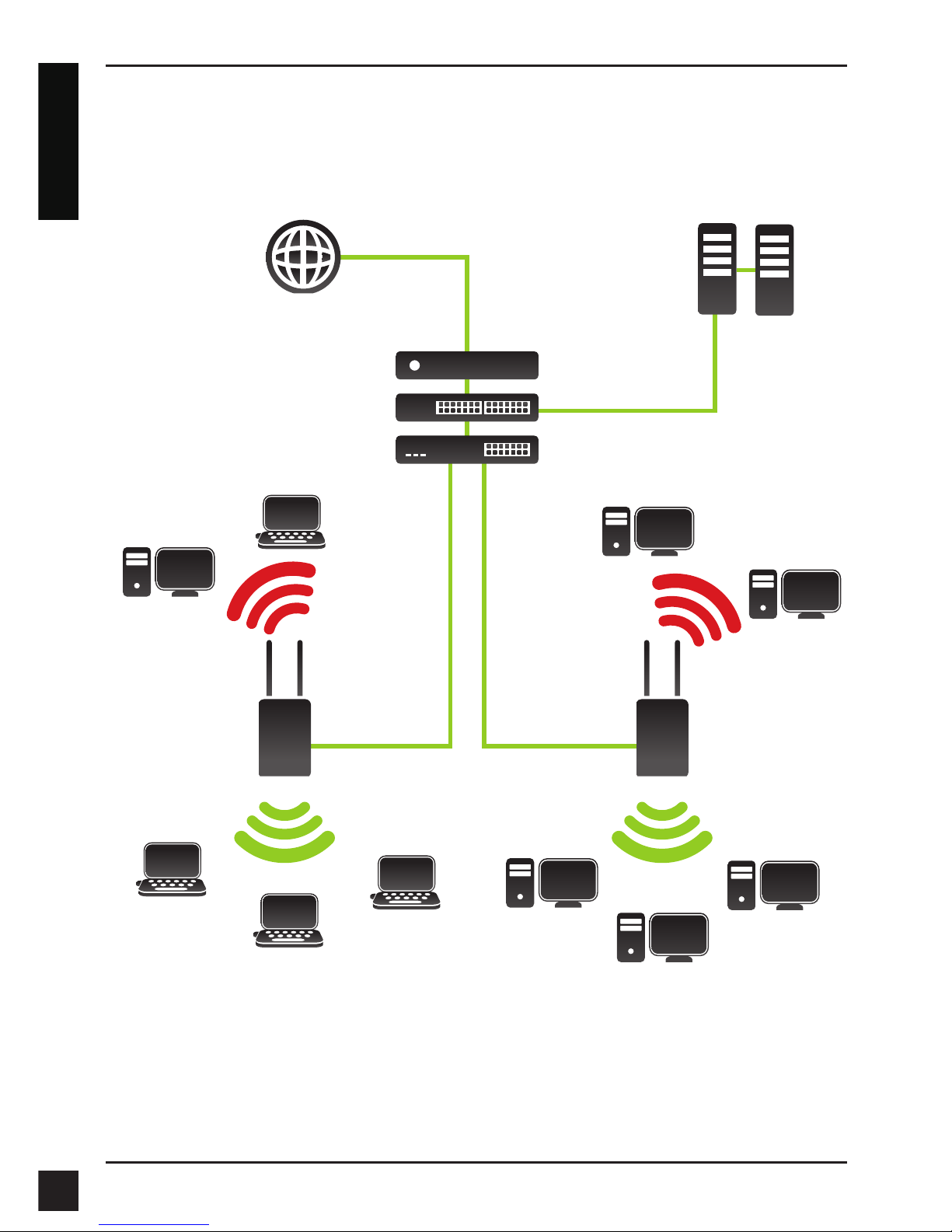

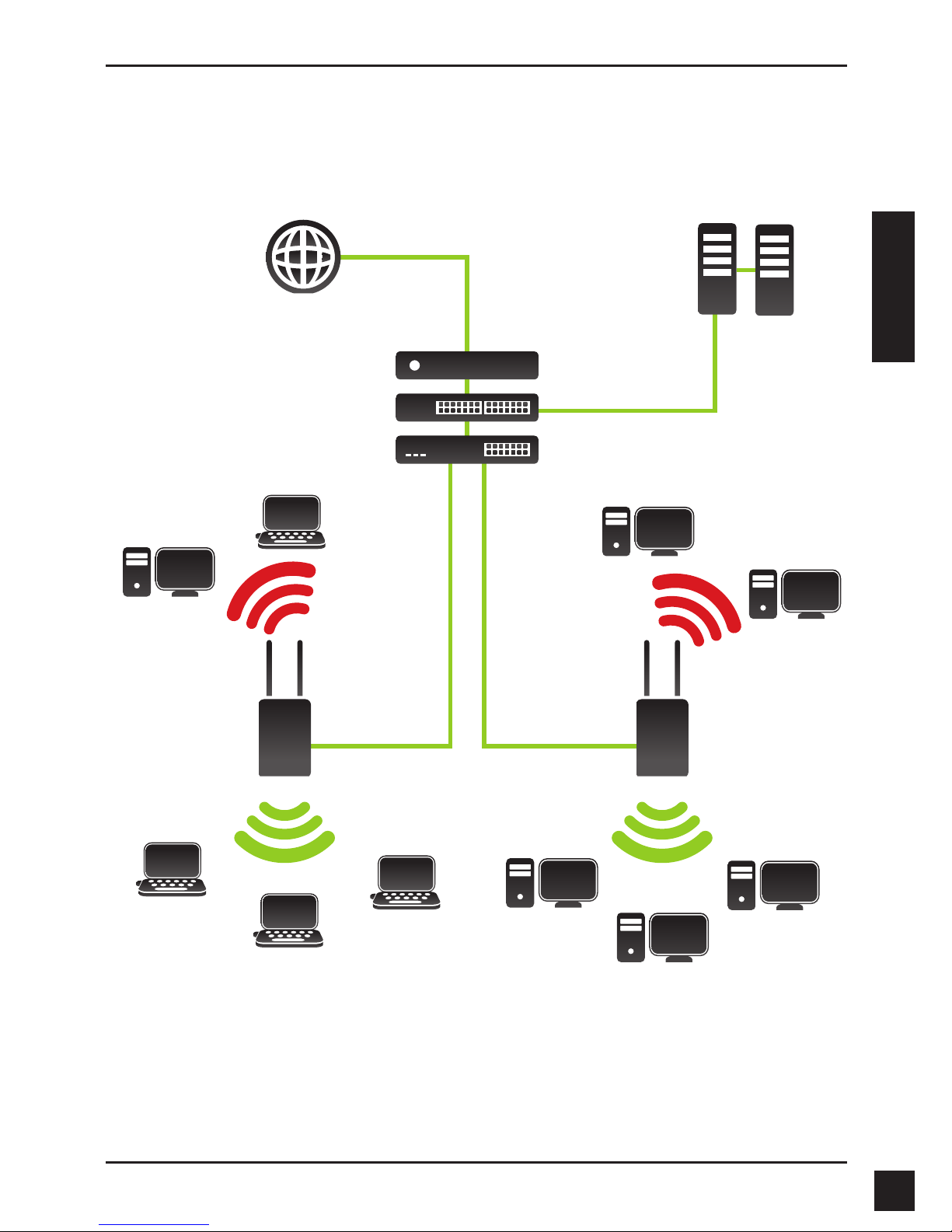

5. Your Setup is Complete
When you have completed the steps in this Installation Guide and congured your for
your network, your network should look similar to this:
* Maximum Wireless signal rate derived from IEEE 802.11n specications. Actual data throughput will vary.
Network conditions and environmental factors, including volume of network trafc, building materials and
construction, and network overhead lower actual data throughput rate.
T1
RADIU Server
Computer 3 with
Wireless N Adapter
Computer 1 with
Wireless N Adapter
Computer 2 with
Wireless N Adapter
Computer 5 with
Wireless N Adapter
Computer 6 with
Wireless N Adapter
Computer 7 with
Wireless N Adapter
Computer 8 with
Wireless N Adapter
Computer 9 with
Wireless N Adapter
Computer 10 with
Wireless N Adapter
Computer 4 with
Wireless N Adapter
PoE Switch
Business-class Router
Managed Switch
DAP-2360DAP-2360

D-Link DAP-2360 Quick Install Guide 7
ENGLISH
Technical support
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in
Australia:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.com.au
E-mail: [email protected]
India:
Tel: [phone]
Toll Free 1800-233-0000
Web: www.dlink.co.in
E-Mail: [email protected]
Singapore, Thailand, Indonesia,
Malaysia, Philippines, Vietnam:
Singapore - www.dlink.com.sg
Thailand - www.dlink.co.th
Indonesia - www.dlink.co.id
Malaysia - www.dlink.com.my
Philippines - www.dlink.com.ph
Vietnam - www.dlink.com.vn
Korea:
Tel : [phone]
Monday to Friday 9:00am to 6:00pm
Web : http://d-link.co.kr
E-mail : [email protected]
New Zealand:
Tel: [phone]
24/7 Technical Support
Web: http://www.dlink.co.nz
E-mail: [email protected]
South Africa and Sub Sahara
Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South
Africa Time
Web: http://www.d-link.co.za
E-mail: [email protected]
Saudi Arabia (KSA):
Tel: [phone]
Fax: [phone]
Saturday to Wednesday 9.30AM to 6.30PM
Thursdays 9.30AM to 2.00 PM
E-mail: [email protected]
D-Link Middle East - Dubai, U.A.E.
Plot No. S31102,
Jebel Ali Free Zone South,
P.O.Box 18224, Dubai, U.A.E.
Tel: [phone]
Fax: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Egypt
1, Makram Ebeid Street - City Lights Building
Nasrcity - Cairo, Egypt
Floor 6, ofce C2
Tel.: [phone]
Technical Support: [phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Kingdom of Saudi Arabia
Ofce # 84 ,
Al Khaleej Building ( Mujamathu Al-Khaleej)
Opp. King Fahd Road, Olaya
Riyadh - Saudi Arabia
Tel: [phone]
Technical Support:
[phone]
General Inquiries: [email protected]
Tech Support: [email protected]
Pakistan
Islamabad Ofce:
61-A, Jinnah Avenue, Blue Area,
Suite # 11, EBC, Saudi Pak Tower,
Islamabad - Pakistan
Tel.: [phone]
Fax: [phone]
Karachi Ofce:
D-147/1, KDA Scheme # 1,
Opposite Mudassir Park, Karsaz Road,
Karachi – Pakistan
Phone: [phone]
Fax: [phone]
Technical Support: [phone], 34305069
General Inquiries: [email protected]
Tech Support: [email protected]

D-Link DAP-2360 Quick Install Guide
8
ENGLISH
Technical support
Iran
Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest
St. , Argentine Sq. ,
Tehran IRAN
Postal Code : 1513833817
Tel: [phone],19
+98-21-88706653,54
General Inquiries: [email protected]
Tech Support: [email protected]
Morocco
M.I.T.C
Route de Nouaceur angle RS et CT 1029
Bureau N° 312 ET 337
Casablanca , Maroc
Phone : [phone]
Email: [email protected]
Lebanon RMA center
Dbayeh/Lebanon
PO Box:901589
Tel: [phone] Ext:14
Fax: [phone] Ext:12
Email: [email protected]
Bahrain
Technical Support: [phone]
Kuwait:
Technical Support: + 965 22453939 / +965
22453949
Türkiye Merkez İrtibat Ofisi
Ayazağa Maslak yolu
Erdebil Cevahir İş Merkezi No: 5/A Ayazağa /
Maslak İstanbul
Tel: [phone]
Ücretsiz Müşteri Destek Hattı: 0 800 211 00 65
W e b : w w w . d l i n k . c o m . t r
Teknik Destek: [email protected]
073-796-2797

D-Link DAP-2360 Quick Install Guide 9
РУССКИЙ
Руководство по быстрой
установке DAP-2360
Руководство содержит инструкции по установке беспроводной точки доступа
DAP-2360 в сети. За дополнительной информацией об использовании точки
доступа, пожалуйста, обратитесь к руководству пользователя на CD-диске из
комплекта поставки или на web-сайт технической поддержки D-Link.
Системные требования
Минимальные системные требования:
• Привод CD-ROM
• Компьютер под управлением Windows®, Macintosh®, или Linux
• Установленный адаптер Ethernet
• Internet Explorer версии 7.0 или Firefox 3.0 и выше
1. Комплект поставки
Точка доступа DAP-2360 802.11n
Руководство пользователя и программное обеспечение на CD-диске
Адаптер питания
Крепежная пластина
Кабель Ethernet
Если что либо из перечисленного отсутствует, пожалуйста, обратитесь к
поставщику.
Примечание по безопасности:
Установка и обслуживание должны проводиться сертифицированным
специалистом в соответствии с правилами во избежание лишения гарантии.

D-Link DAP-2360 Quick Install Guide
10
РУССКИЙ
RESET
LAN(PoE)

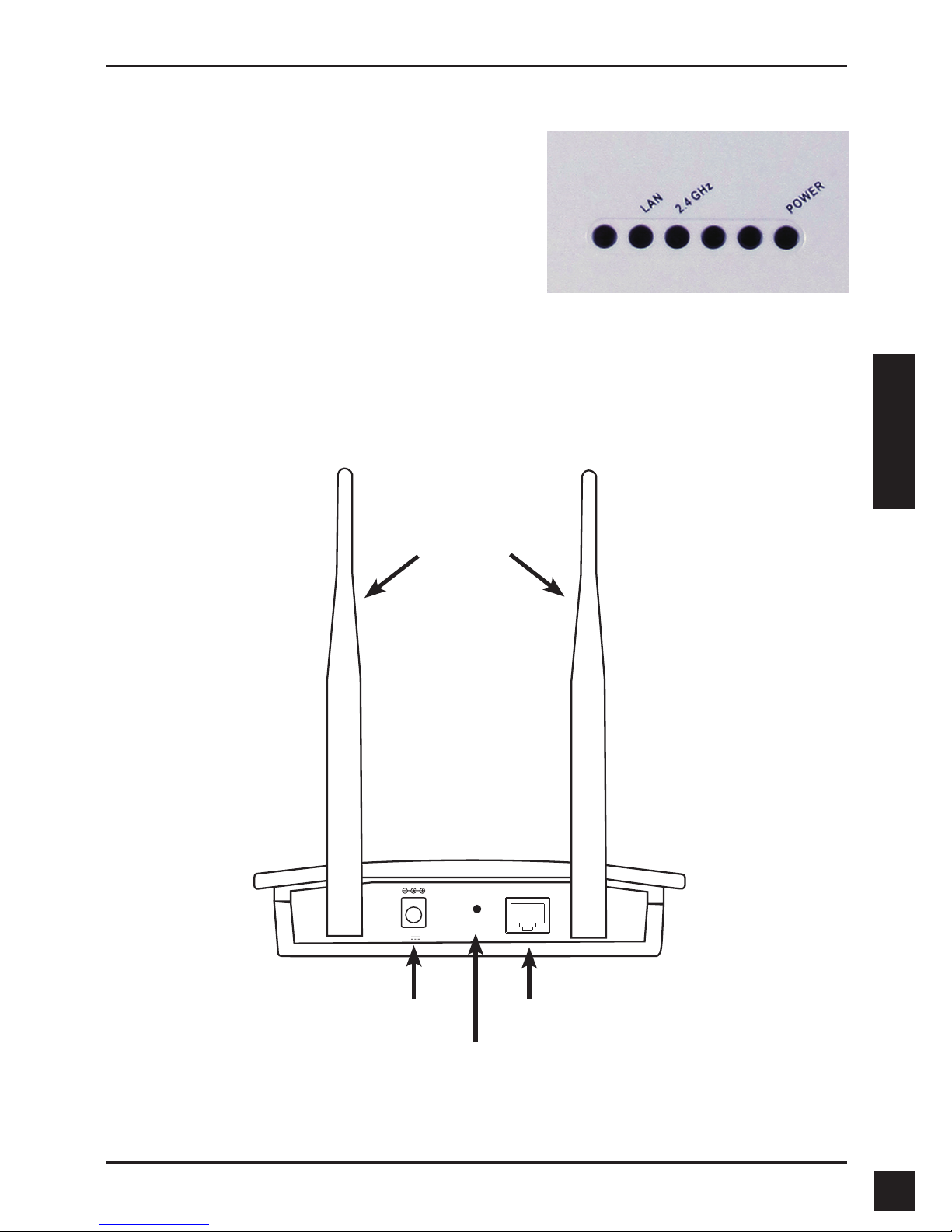

2. Обзор устройства
3. Установка устройства
LAN - индикатор горит постоянно, если порт
Ethernet подключен к работающему порту
маршрутизатора или коммутатора. Мигает при
передаче трафика через порт LAN.
2.4 GHz - индикатор горит при работе точки
доступа на частоте 2,4 ГГц, мигает – при передаче
беспроводного трафика.
POWER - индикатор мигает во время загрузки и горит постоянным светом, когда точка
доступа готова к работе.
Антенны
Разъем питания
Кнопка Reset
Порт LAN (PoE)
12V 1A

D-Link DAP-2360 Quick Install Guide 11
РУССКИЙ

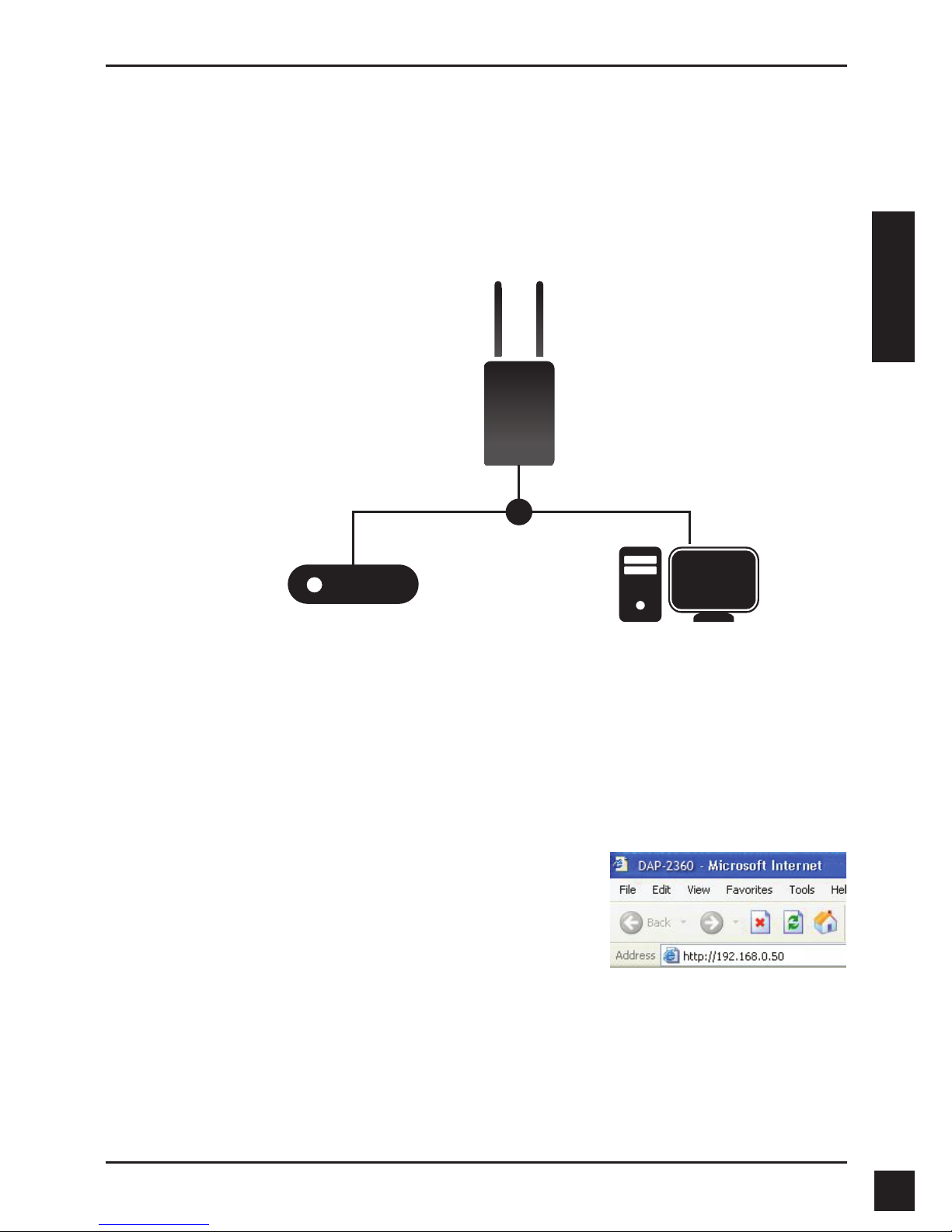

Для включения точки доступа можно использовать один из следующих способов:
1. Подключение адаптера питания из комплекта поставки
2. Подключение одного конца кабеля Ethernet к порту LAN (PoE) на DAP-2360 и
другого конца кабеля к порту на коммутаторе PoE.
Для установки и управления DAP-2360 из компьютера используйте один из
следующих способов:
1. Подключение прямого кабеля Ethernet к точке доступа и компьютеру.
2. Подключение точки доступа и компьютера к коммутатору или
маршрутизатору.
3. Пожалуйста, запустите web-браузер, введите IP-
адрес устройства (http://192.168.0.50) и нажмите
Enter. Убедитесь, что IP-адреса устройства и
компьютера находятся в одной и той же подсети.
Затем, обратитесь к руководству пользователя за
инструкциями по настройке.
OR
Компьютер
Коммутатор PoE
DAP-2360

D-Link DAP-2360 Quick Install Guide
12
РУССКИЙ

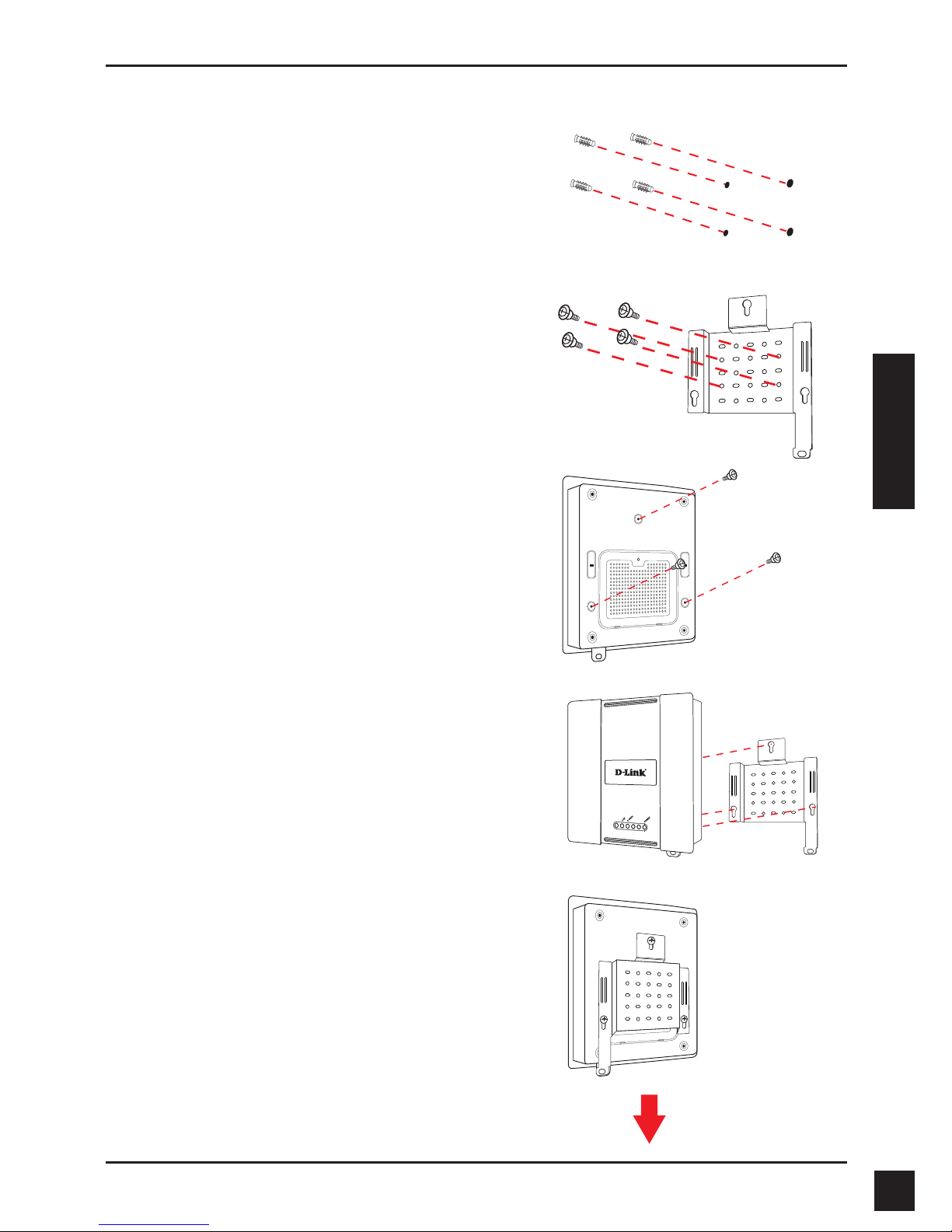

4. Монтаж крепежной пластины
Шаг 1: Забейте дюбели в стену, где будет
установлена крепежная пластина.
Шаг 2: С помощью болтов из комплекта
поставки прикрепите крепежную пластину
к стене.
Шаг 3: Оставшиеся болты надежно
закрепите на задней панели DAP-2360.
Шаг 4: Прикрепите DAP-2360 к
крепежной плате.
Шаг 5: Плавно опустите DAP-2360 вниз в
пазы на крепежной плате для надежной
фиксации устройства.

D-Link DAP-2360 Quick Install Guide 13
РУССКИЙ

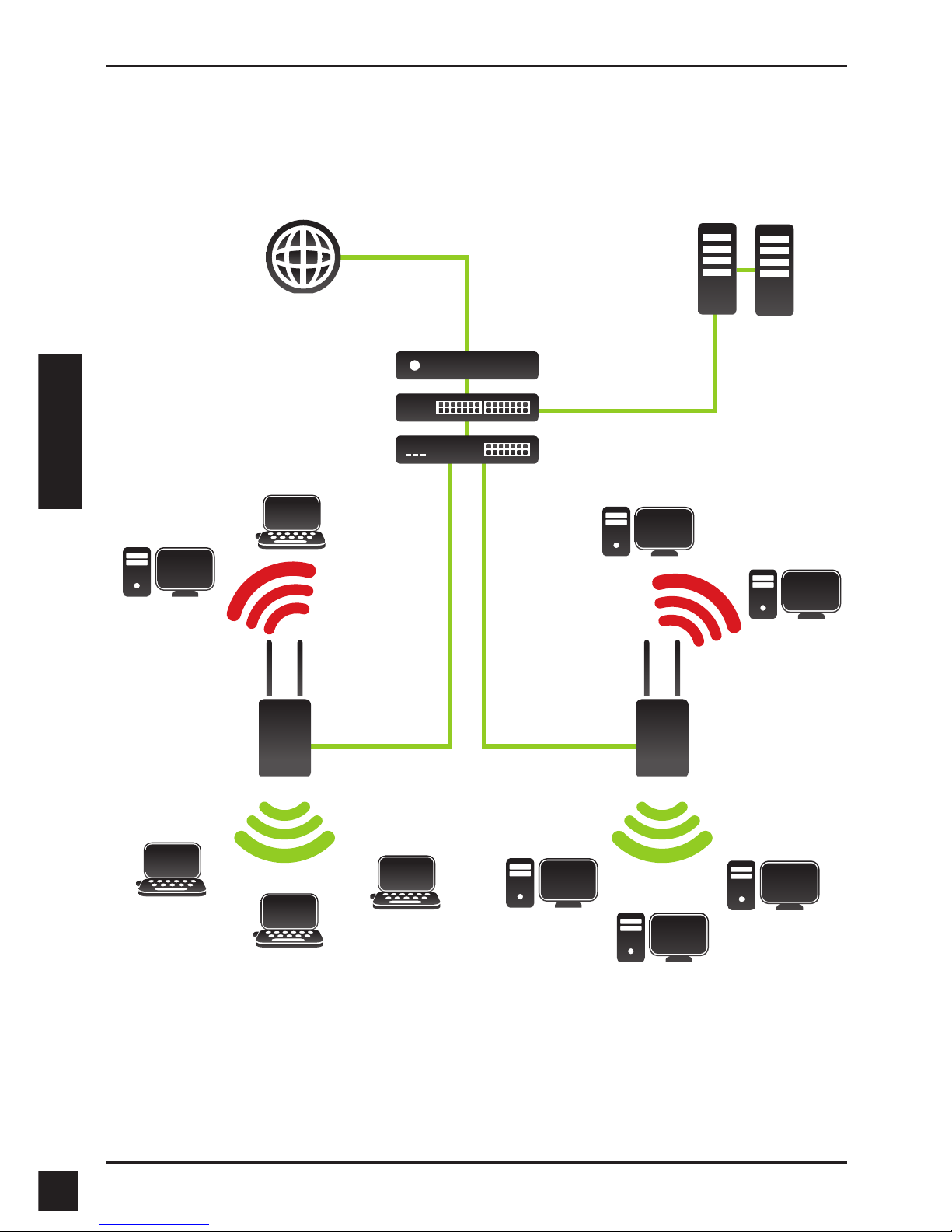

5. Установка завершена
После выполнения всех шагов данного руководства по установке и настройке для
работы в сети, сеть должна выглядеть подобным образом:
* Максимальная скорость беспроводной передачи данных определена спецификациями стандарта
IEEE 802.11n. Реальная пропускная способность будет другой. Условия, в которых работает сеть, а
так же факторы окружающей среды, включая объем сетевого трафика, строительные материалы и
конструкции, и служебные данные сети могут снизить реальную пропускную способность.
T1
RADIUS-сервер
Компьютер 3 с
беспроводным
адаптером 802.11N
Компьютер 1 с
беспроводным
адаптером 802.11N
Компьютер 2 с
беспроводным
адаптером 802.11N
Компьютер 5 с
беспроводным
адаптером 802.11N
Компьютер 6 с
беспроводным
адаптером 802.11N
Компьютер 7 с
беспроводным
адаптером 802.11N
Компьютер 8 с
беспроводным
адаптером 802.11N
Компьютер 9 с
беспроводным
адаптером 802.11N
Компьютер 10 с
беспроводным
адаптером 802.11N
Компьютер 4 с
беспроводным
адаптером 802.11N
Коммутатор PoE
Маршрутизатор
Управляемый коммутатор
DAP-2360DAP-2360

D-Link DAP-2360 Quick Install Guide
14
РУССКИЙ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Стандарты
• IEEE 802.11b
• IEEE 802.11g
• IEEE 802.11n
• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3af
Сетевое управление
• Web-браузер
• HTTP
• Secure HTTP (HTTPS)
• Central Wi-Fi Manager
• Поддержка SNMP
• Private MIB
• Интерфейс командной строки (CLI)
• Telnet
• Secure SSH Telnet
Скорость беспроводного
соединения*
802.11b:
• 11, 5.5, 2 и 1 Мбит/с
802.11g:
• 54, 48, 36, 24, 18, 12, 9 и 6 Мбит/с
802.11n:
HT20/HT40
• 144.4/300, 130/270, 117/243, 104/216,
78/162, 66/135, 58.5/121.5, 52/108, 39/81,
26/54, 19.5/40.5, 12/27 и 6.5/13.5 Мбит/с
Безопасность
• WPA™ Personal/Enterprise
• WPA2™ Personal/Enterprise
• 802.1x
• 64-/128-битное WEP-шифрование
• Отключение широковещания SSID
• Управление доступом на основе
MAC-адресов
Диапазон частот
• от 2,4 до 2,4835 ГГц**
Рабочее напряжение
• 48 В постоянного тока +/- 10% для
PoE или 12В/1A
Схемы модуляции
802.11g/n:
• BPSK, QPSK, 16QAM и 64QAM с OFDM
802.11b:
• DQPSK, DBPSK, DSSS и CCK
Рабочая частота**
802.11b/g:
• 2,4 ~ 2,4835 ГГц
802.11n:
• 2,4 ГГц: 2,4 ~ 2,4835 ГГц
Коэффициент усиления дипольной
антенны
• 5dBi @2,4 ГГц
Макс. мощность передатчика
• 26 дБм @ 2,4 ГГц
Макс. потребляемая мощность
• 8 Вт с 12В постоянного тока
• 9 Вт с PoE
Индикаторы
• Power
• LAN
• 2,4 ГГц
Температура
• Рабочая: от 0˚C до 40˚C
• Хранения: от -20˚C до 65˚C
Влажность
• Рабочая: 10%~90% (без конденсата)
• Хранения: 5%~95% (без конденсата)
Сертификаты
• FCC Class B
• IC
• UL
• Wi-Fi
Влажность
• Д = 188 мм
• Ш = 166 мм
• В = 37 мм
**Пожалуйста, помните, что рабочая частота может изменяться в зависимости от норм и стандартов, принятых
в стране.

D-Link DAP-2360 Quick Install Guide 15
РУССКИЙ
Техническая поддержка
Офисы
Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http://www.dlink.ru
e-mail: [email protected]
Россия
129626 г. Москва
Графский пер., 14
Тел.: [phone]
Украина
04080 г. Киев , ул. Межигорская, 87-А, офис 18
Тел.: [phone]
E-mail: [email protected]
Беларусь
220114, г. Минск, проспект Независимости,
169 , БЦ "XXI Век"
Тел.: [phone]
E-mail: [email protected]
Казахстан
050008, г. Алматы, ул. Курмангазы, 143
(уг. Муканова)
Tел./факс: [phone]
E-mail: [email protected]
Армения
0038, г. Ереван, ул. Абеляна, 6/1, 4 этаж
Тел./Факс: + 374 (10) 398-667
E-mail: [email protected]
Грузия
Тел./Факс: [phone]
Lietuva
09120, Vilnius, Žirmūnų 139-303
Tel./faks. [phone]
E-mail: [email protected]
Eesti
Mustamae 55-314
10621, Tallinn
Tel [phone]
e-mail: [email protected]
Latvija
Mazā nometņu 45/53 (ieeja no Nāras ielas)
LV-1002, Rīga
Tel.:[phone]
Fax: [phone]
e-pasts: [email protected]

D-Link DAP-2360 Quick Install Guide
16
ESPAÑOL
Guía de Instalación Rápida
DAP-2360
Esta guía de instalación proporciona instrucciones básicas para instalar el Access Point
inalámbrico DAP-2360 en la red. Para obtener información adicional acerca de cómo
utilizar el punto de acceso, por favor consulte el Manual del Usuario que se encuentra
disponible en el CD incluido en este paquete o desde el sitio web de soporte D-Link.
Requerimientos del Sistema
Requerimientos Mínimo de Sistema:
• Lector de CD-ROM
• Computadores con Sistemas Operativos como Windows®, Macintosh® o Basados
en Linux®.
• Adaptador Ethernet instalado
• Internet Explorer 7.0, Firefox 3.0 o superior
1.Contenidos del Empaque
Access Point DAP-2360 802.11n
Manual y Software en CD
Adaptador de Energía
Placa de Montaje
Cable Ethernet
Si alguno de estos ítems no se encuentra, por favor contáctese con su vendedor.
Avisos de Seguridad:
La instalación y mantenimiento debe ser realizado por técnicos certicados conforme a
todos los códigos locales y no invalidar la garantía.

D-Link DAP-2360 Quick Install Guide 17
ESPAÑOL
RESET
LAN(PoE)
2. Descripción de Hardware
3. Instalación de Hardware
LAN – Luz fija cuando el puerto Ethernet está
conectado a un puerto funcionando, como un router
o switch. La luz parpadeará cuando exista tráfico a
través del puerto LAN.
2.4 GHz - Cuando se enciende, el Access Point está
operando a 2.4 GHz. Esta luz parpadeará cuando
exista tráfico Inalámbrico.
POWER - La luz parpadeará durante el inicio. Una vez fija, el Access Point estará listo para
su uso.
Antenas
Receptor de
Energía Reset
Puerto LAN (PoE)
12V 1A

D-Link DAP-2360 Quick Install Guide
18
ESPAÑOL
Para energizar el access Point, puede utilizar uno de los siguientes métodos:
1. Utilice el Adaptador de energía incluido
2. Conecte un extremo de su cable Ethernet en el puerto LAN (PoE) del DAP-2360 y
el otro extremo a algún puerto de un switch PoE.
Para configurar y administrar el DAP-2360 desde un computador, utilice alguno de los
siguientes métodos:
1. Conecte un cable Ethernet directo entre el access Point y su computador.
2. Conecte el access point a un switch o router y utilice un computador que también
está conectado a ese switch o router.
3. Por favor, ejecute su programa navegador de
Internet, escriba la dirección IP del dispositivo
(http://192.168.0.50) y pulse Enter. Asegúrese
de que las direcciones IP del dispositivo y
su computador están en la misma subred.
A continuación, consulte el Manual para la
Conguración.
OR
Computador
Switch PoE
DAP-2360

D-Link DAP-2360 Quick Install Guide 19
ESPAÑOL
4. Ensamblaje de la Placa de Montaje
Paso 1: Inserte los anclajes incluidos en el
muro donde desea que la placa de montaje
sea montada.
Paso 2: Utilice los tornillos incluidos para
asegurar la placa de montaje al muro.
Paso 3: Inserte los tornillos restantes en la
parte posterior del DAP-2360.
Paso 4: Inserte el DAP-2360 a la placa de
montaje.
Paso 5: Deslice el DAP-2360 hacia abajo
por las rendijas de la placa de montaje para
asegurarlo.

D-Link DAP-2360 Quick Install Guide
20
ESPAÑOL
5. Su Instalación está Completa
Cuando haya completado los pasos de esta Guía de Instalación y la conguración de
su red, la red debería ser similar a esto:
* Máxima velocidad de la señal Inalámbrica según las especicaciones de IEEE 802.11n. El rendimiento
real puede variar. Condiciones de la red y factores ambientales, como el volumen de tráco de la red,
materiales de construcción, y la sobrecarga de la red reducen la tasa real de transferencia de datos.
T1
Servidor RADIUS
Computador 3
con Adaptador
Inálambrico N
Computador 1
con Adaptador
Inálambrico N
Computador 2
con Adaptador
Inálambrico N
Computador 5
con Adaptador
Inálambrico N
Computador 6
con Adaptador
Inálambrico N
Computador 7
con Adaptador
Inálambrico N
Computador 8
con Adaptador
Inálambrico N
Computador 9
con Adaptador
Inálambrico N
Computador 10
con Adaptador
Inálambrico N
Computador4
con Adaptador
Inálambrico N
Switch PoE
Router de Clase
Empresarial
Switch Administrable
DAP-2360DAP-2360
